Tipo di prodotto	Cronotermostato
Marca	Grässlin
Modello	Feeling RF
Dimensioni (A x L x P)	87 x 154 x 27 mm
Peso (stimato)	200 g (con pile)
Alimentazione (versione relè e trasmettitore RF)	2 pile alcaline 1,5 V AA LR6
Alimentazione (ricevitore RF)	230 V CA ±10%, 50-60 Hz
Uscita di commutazione (relè)	Invertitore libero da potenziale, 6(2) A 250 V CA
Uscita di commutazione (ricevitore)	5(1) A 250 V CA
Tipo di protezione (trasmettitore)	IP40
Tipo di protezione (ricevitore)	IP20
Segnale radio	868,3 MHz
Portata radio (interno)	30 m (2 muri + 1 soffitto)
Intervallo di temperatura di funzionamento	da 0 a 45 °C
Intervallo di umidità	10-90% UR, senza condensa
Display	Schermo LCD con istogramma 24 ore
Programmazione	Settimanale con 4+1 programmi personalizzati
Modalità di funzionamento	Auto, Manuale-ECO-Fix, Pulizia, Conto alla rovescia, Festa, Vacanze, OFF
Protezione antigelo	Regolabile da +3 °C a +7 °C
Manutenzione e pulizia	Modalità pulizia (2h); pulire l'esterno con un panno asciutto
Sicurezza	Installazione da elettricista; blocco tasti; arresto di emergenza tramite pulsante Reset
Ricambi e riparabilità	Pile standard AA; ripristino fabbrica con conservazione dei programmi

Domande frequenti - Feeling RF Grässlin

Come installare il termostato Grässlin Feeling RF?

L'installazione deve essere eseguita da un elettricista qualificato. Aprire l'alloggiamento, fissarlo al muro, collegare i cavi secondo lo schema di collegamento (invertitore libero da potenziale). Per la versione RF, installare il ricevitore vicino al riscaldamento e seguire la procedura di associazione radio.

Quali pile usare e come cambiarle?

Utilizzare esclusivamente 2 pile alcaline 1,5 V di tipo AA/LR6. Aprire il vano pile sulla parte anteriore dell'unità mobile. Rispettare la polarità. La durata è di circa 2 anni in base alla frequenza di commutazione.

Come programmare la temperatura per una settimana?

Dopo la messa in servizio, premere SET, selezionare Prog con +/- e confermare con OK. È possibile scegliere un programma unico per 7 giorni, 5+2 giorni, o individuale per giorno. Utilizzare i tasti +/- su per regolare la temperatura (a passi di 0,5 °C) e i tasti +/- giù per regolare l'ora (a passi di 30 min). Confermare ogni fase con OK.

Cosa fare se compare il simbolo della pila sullo schermo?

Il simbolo della pila indica una bassa carica delle pile. Sostituire le pile con altre nuove. Anche se le pile sono completamente scariche, i programmi rimangono salvati in memoria.

Come stabilire il collegamento radio tra trasmettitore e ricevitore?

Premere il pulsante nero del ricevitore finché il led rosso lampeggia due volte poi rimane acceso. Sul trasmettitore, tenere premuti MODE + SET per 3 secondi per entrare nel menu utente, premere OK fino a visualizzare RF Comm, quindi premere + per attivare il segnale. Il led del ricevitore si accende quando il collegamento è stabilito. Confermare con OK.

Quali sono le diverse modalità di funzionamento disponibili?

Le modalità sono: Auto (programmazione), Manuale-ECO-Fix (temperatura media mantenuta), Pulizia (arresto 2h), Conto alla rovescia (temperatura fissa per 1-23h poi OFF), Festa (temperatura fissa 1-23h poi ritorno alla modalità precedente), Vacanze (temperatura fissa 1-90 giorni), e OFF (arresto totale). La protezione antigelo rimane attiva in tutte le modalità tranne OFF.

Come regolare la protezione antigelo?

Nel menu di installazione (tenere premuti MODE + OK + SET), selezionare FRT con i tasti +/- giù, quindi regolare la temperatura tra +3 °C e +7 °C con i tasti +/- su. Il valore predefinito è +5 °C. Confermare con OK.

Posso bloccare i tasti per evitare modifiche accidentali?

Sì, tenere premuti contemporaneamente i tasti MODE + ESC per più di 3 secondi per attivare o disattivare il blocco. Il simbolo LOK appare se la tastiera è bloccata.

Come ripristinare il termostato alle impostazioni di fabbrica?

Utilizzare un oggetto appuntito (es. penna) per premere il tasto Reset situato sulla parte anteriore. Ciò ripristina la configurazione di fabbrica predefinita, ma i programmi personalizzati rimangono conservati. Tuttavia, è necessario impostare nuovamente la data e l'ora.

Cosa fare se il collegamento radio non funziona dopo l'installazione?

Verificare la portata (max 30 m in interni). Assicurarsi che le pile del trasmettitore siano inserite correttamente. Ripetere la procedura di associazione: premere il pulsante del ricevitore fino al lampeggio, quindi attivare RF Comm nel menu utente del trasmettitore. Se il problema persiste, allontanare gli ostacoli metallici o cambiare la posizione del ricevitore.

MANUALE UTENTE Feeling RF Grässlin

Avvisi di sicurezza

Menu utente/configurazione

Informazioni sull'apparecchio

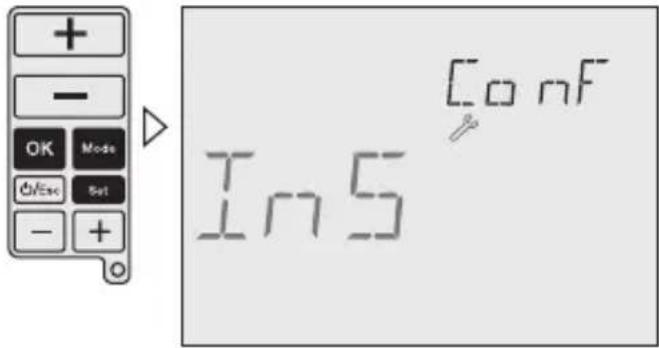

Menu di installazione

Installazione e montaggio

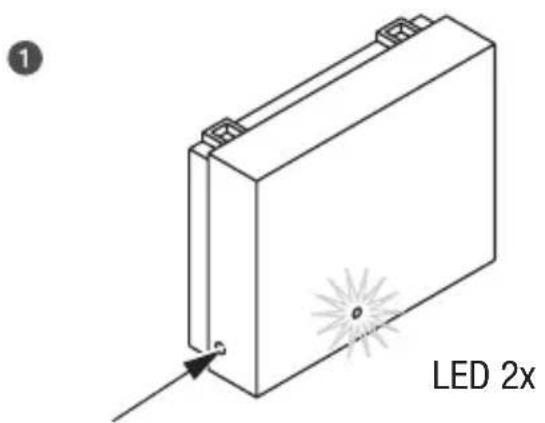

Installazione RF

Uso e impostazioni

Configurazione

Messa in funzione

Impostazioni

Modalità di funzionamento

Condizioni di funzionamento

Avvisi di sicurezza

Pericolo di scossa elettrica!

Il collegamento e il montaggio delle apparecchiature elettriche devono essere effettuati unicamente da un elettricista qualificato.

• È necessario osservare le misure di sicurezza generalmente valide, come ad es. interrompere la corrente elettrica prima di qualsiasi operazione all'apparecchio e assicurarsi che lo stesso non possa essere acceso accidentalmente.
• Interventi e modifiche sull'apparecchio comportano la cessione del diritto di garanzia.
• Osservare le prescrizioni nazionali e le corrispondenti normative sulla sicurezza.

Informazioni sull'apparecchio

Utilizzo conforme alle disposizioni

Feeling/Feeling RF rappresentano una nuova generazione di cronotermostati dal design moderno e innovativo. Il grande display LCD consente la visualizzazione di informazioni e il controllo di tutte le funzioni integrate. Gli apparecchi devono essere utilizzati unicamente in combinazione con il proprio sistema di riscaldamento.

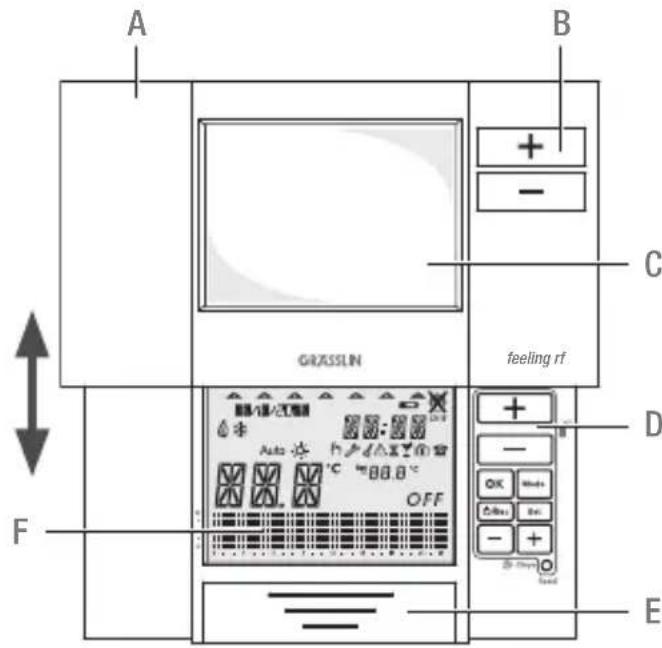

Descrizione dell'unità

A Custodia scorrevole B Tasti per la funzione di override manuale C Finestrella D Tastiera E Vano batteria F Display

Dati tecnici - versione relè

Alimentazione di tensione: 2 pile da 1,5 V AA LR6 Alkaline

Durata utile della pila: 2 anni (a seconda della frequenza di commutazione)

Uscita di commutazione: Contatto di commutazione (a potenziale zero)

Potere di interruzione: 6(2) A 250V AC

Sezione del cavo collegamento relè: 0,5 mm² - 1,5 mm²

Intervallo della indicazione della temperatura ambiente: 0,1 °C

Display per la selezione della temperatura: Programma: +5°C ... +32°C (passi da 0, 5°C )

Funzione antigelo: +5°C (regolabile tra +3°C e +7°C )

Intervallo dell'indicazione dell'ora: 1 minuto

Programma: 30 minuti

Calorimetria (sistema di riscaldamento):

Programmazione: programmi di tempo e di temperatura

Programmi preprogrammati:

Classe di isolamento/Grado di protezione:

Gamma di temperature di funzionamento:

Gamma di umidità dell'aria durante il funzionamento: condensazione

Dimensioni A x L x P (mm):

3 K/ora

Programma settimanale con un massimo di 48

4+1 definito dall'utente

II/IP40

Max. 45°C

Umidità relativa dell'aria tra il 10% e il 90%, senza

87× 154× 27

Dati tecnici - RF Set, trasmettitore

Alimentazione di tensione: 2 pile da 1,5 V AA LR6 Alkaline

Durata utile della pila: 2 anni (a seconda della frequenza di commutazione)

Intervallo della indicazione della temp. ambiente: 0,1°C

Display per la selezione della temperatura: Programma: +5°C ... +32°C (passi da 0, 5°C )

Funzione antigelo: +5°C (regolabile tra +3°C e +7°C )

Intervallo dell'oralindicazione: dell'ora: 1 minuto

Programma : 30 minuti

Calorimetria (sistema di riscaldamento): 3 K/ora

Programmazione: Programma settimanale con un massimo di 48

programmi di tempo e di temperatura

Programmi preprogrammati: 4 + 1 definitodallutente

Segnale radio: 868,3 MHz

Segnale radio all'interno di edifici: (ca.) 30 m (2 pareti + 1 soffitto)

Classe di isolamento/Grado di protezione: II/IP40

Gamma di temperature di funzionamento: Max. 45°C

Gamma di umidità dell'aria durante il funzionamento: Umidità relativa dell'aria tra il 10% e il 90%, senza

condensazione

Dimensioni A x L x P (mm): 87 x 154 x 27

Dati tecnici - RF Set, ricevitore

Tensione di collegamento: 230V +/- 10% 50-60Hz

Uscita di commutazione: Contatto di commutazione (a potenziale zero)

Potere di interruzione: 5 (1) A 250V~

Sezione del cavo collegamento relè: 0,5 mm

Segnale radio: 868,3 MHz

Segnale radio all'interno di edifici: (ca.) 30 m (2 pareti + 1 soffitto)

Classe di isolamento/Grado di protezione: II/IP20

Gamma di temperature di funzionamento: Max. 45 °C

Gamma di umidità dell'aria durante il funzionamento: Umidità relativa dell'aria tra il 10% e il 90%, senza condensazione

Dimensioni A x L x P (mm):

87 x 108 x 37

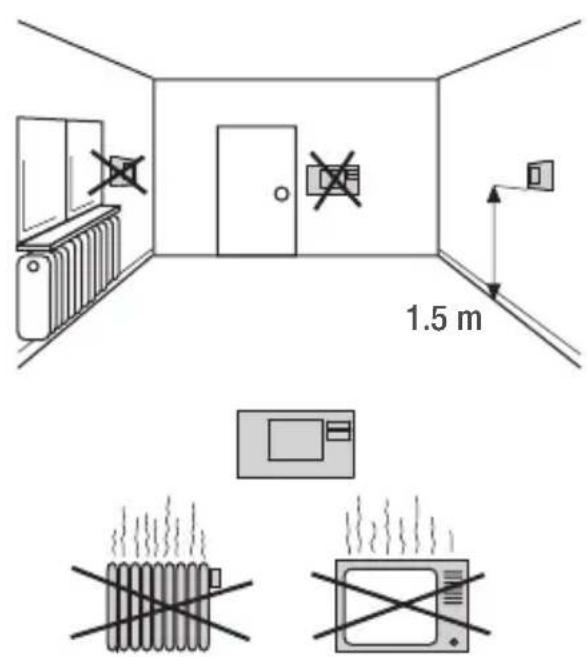

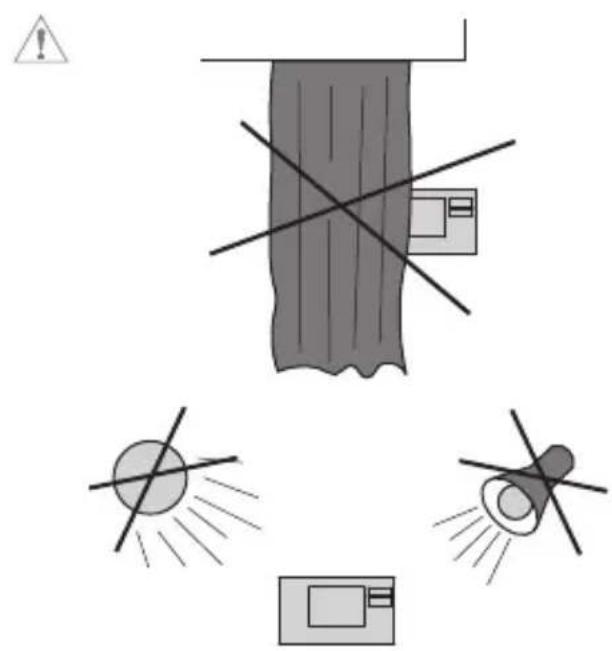

Installazione e montaggio Generale

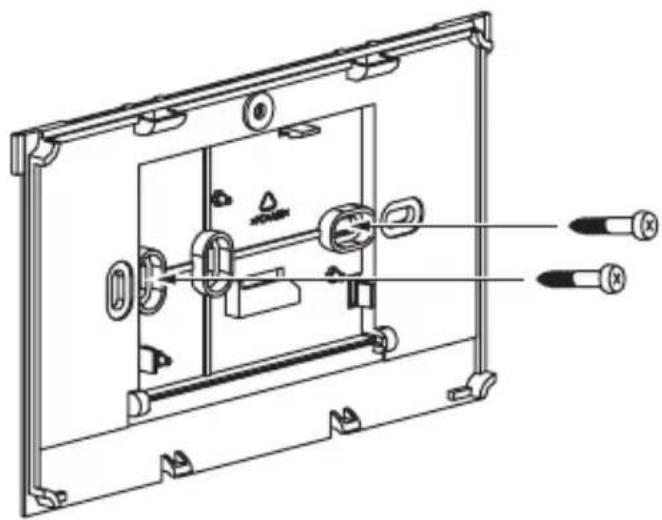

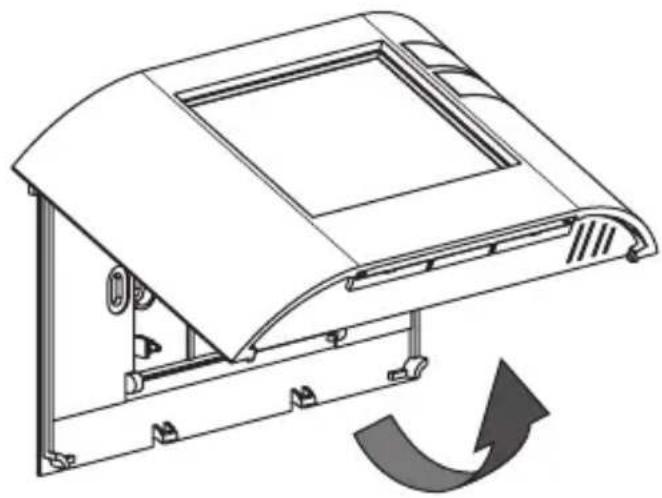

Aprire la custodia Fissaggio alla parete

Per le versioni con eswana fili.

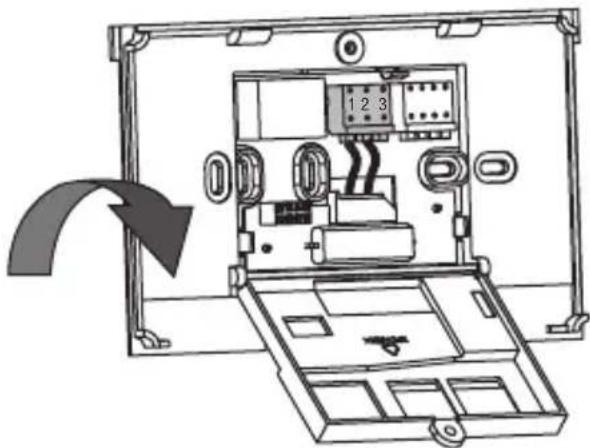

Collegamento

Per il collegamento alla fili vedere il capitolo. Installazione RF.

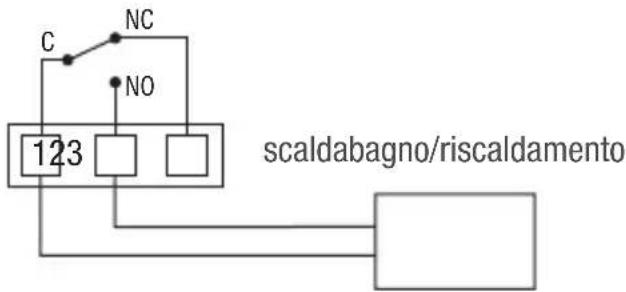

Schema di collegamento

Esemp. di cablaggio: scaldabagno/riscaldamento

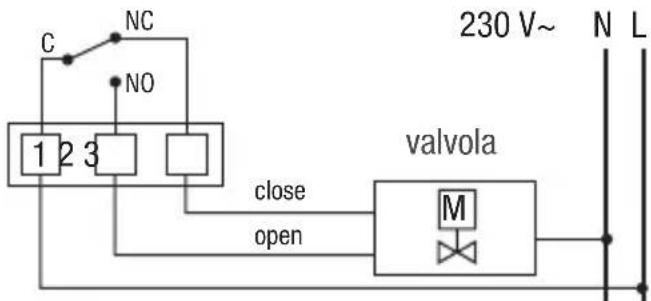

Esempio di cablaggio: valvola motorizzata

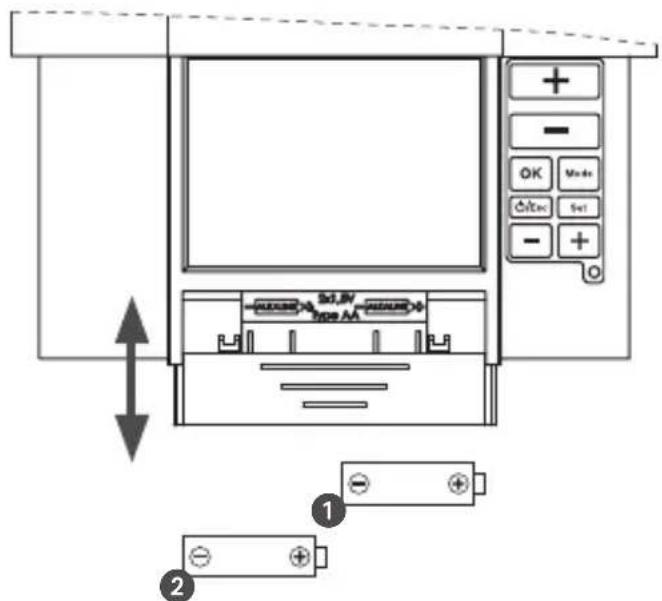

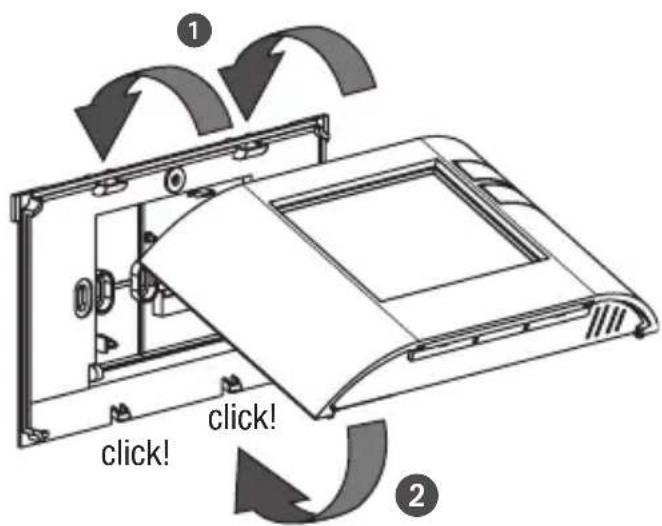

Chiudere la custodia Inserire le batterie

Per le versioni con e sanza fili.

Utilizzare esclusivamente 2 x 1,5 V tipo AA.

Uso e impostazioni

Indicazioni d'uso

• I testi lampeggianti segnalano una richiesta di immissione. Se entro 2 minuti non viene effettuata alcuna immissione, l'apparecchio ritorna al funzionamento automatico.
• Confermare tutte le immissioni con OK.
• Le impostazioni salvate vengono archiviate nella memoria dati.
• L'istogramma mostra il profilo della temperatura programmato.

7 - 14°C = viene visualizzato come un segmento; 15 - 24°C = un segmento rappresenta 1°C; oltre 24°C = un segmento rappresenta 2°C.

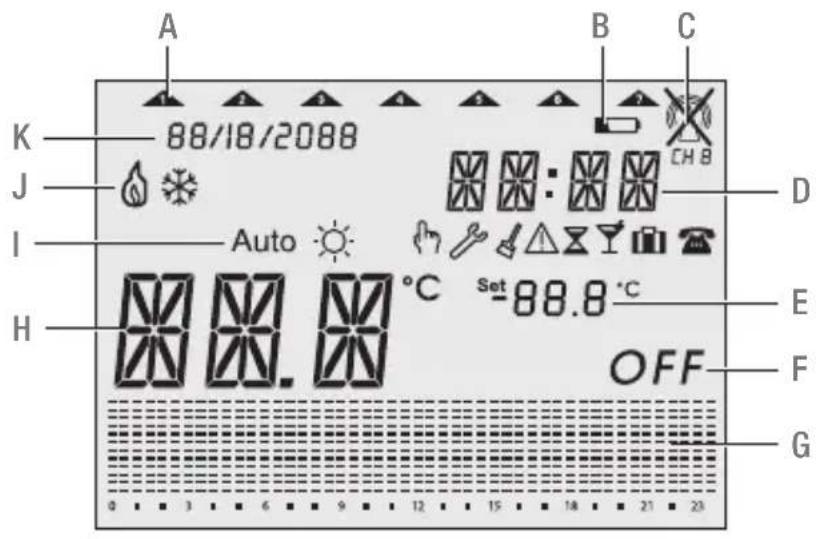

Visualizzazione sul display

A Attuale giorno della settimana B Batteria C Segnale RF D Ora attuale E Impostazione temperatura F Modalità OFF G Istogramma per 24 ore H Temperatura attuale I Modalità di funzionamento J Visualizzazione stato K Data attuale

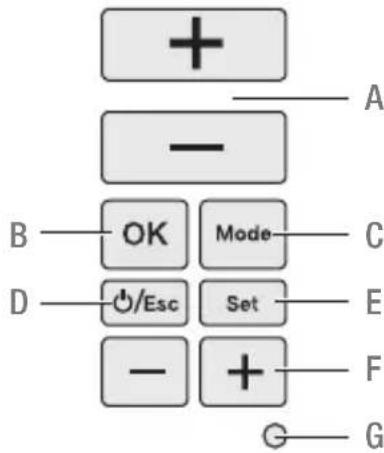

Tasti funzione

A +/- Tasti per l'innalzamento/abbassamento della temperatura. B Tasto OK per la conferma delle immissioni e per il passaggio al punto successivo. C Tasto MODE per la selezione tra le modalità di funzionamento disponibili.

D Tasto ESC per ON/OFF, avanti di un punto nel menu oppure indietro al menu principale premendo il tasto per più di 3 secondi. E Tasto SET per le impostazioni nella messa in funzione. F +/- Tasti per l'incremento/la diminuzione di ore, giorni ed eventi. G Tasto RESET per il ritorno alle impostazioni di fabbrica. In caso di reset i programmi vengono memorizzati. La data e l'ora devono essere nuovamente impostati. Azionare il pulsante di reset con un oggetto appuntito (penna a sfera).

Configurazione

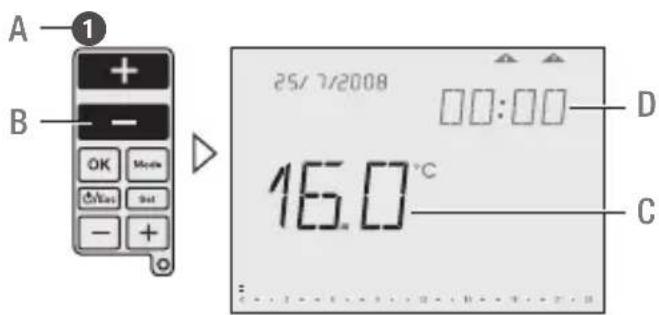

Generale

Prestare attenzione alle seguenti informazioni per l'utilizzo del presente manuale:

A Serie di operazioni B I tasti premuti vengono raffigurati in nero. C Gli elementi lampeggianti vengono raffigurati in nero. D Gli elementi fissi vengono raffigurati in grigio.

• I tasti che è possibile premere durante un'operazione hanno lo sfondo nero. La relativa visualizzazione sul display viene anch'essa raffigurata in nero.
• Attenersi esattamente al numero della serie di operazioni.
• La configurazione dell'apparecchio viene descritta sulla base della messa in funzione.
• Dopo aver avviato l'apparecchio per la prima volta, seguire il menu per configurare correttamente l'apparecchio stesso.
• Premendo il tasto SET è possibile modificare la configurazione anche dopo la messa in funzione.

Messa in funzione

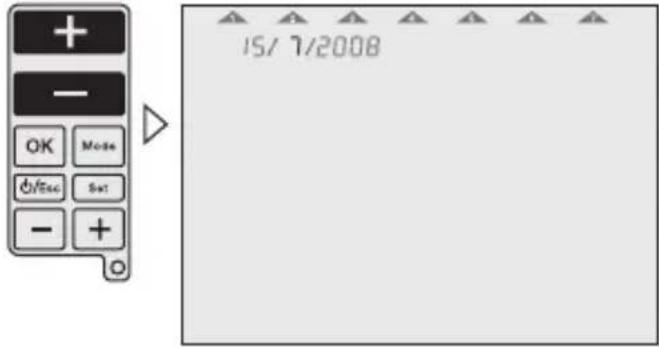

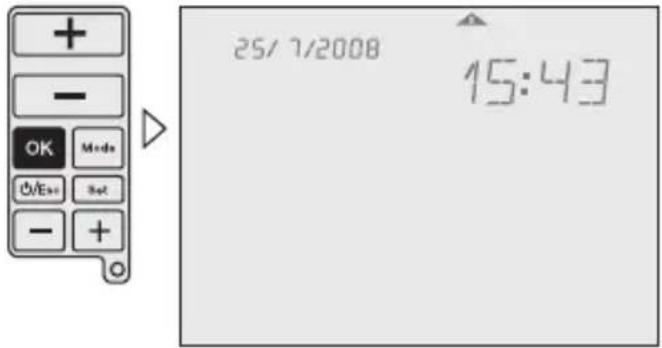

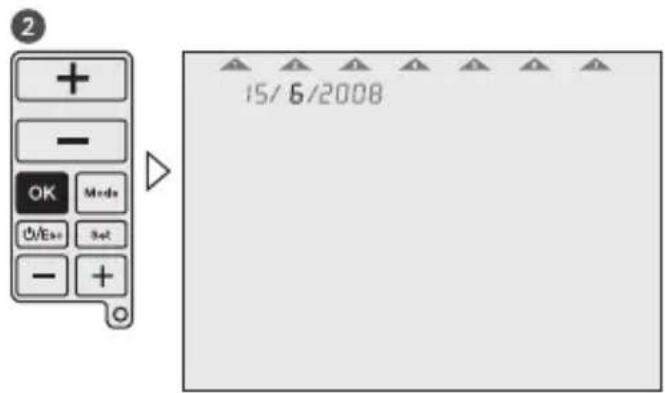

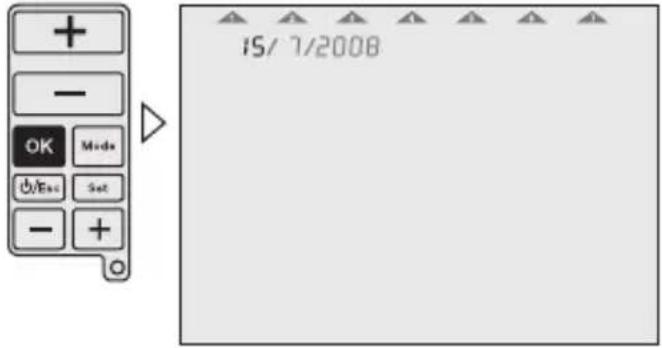

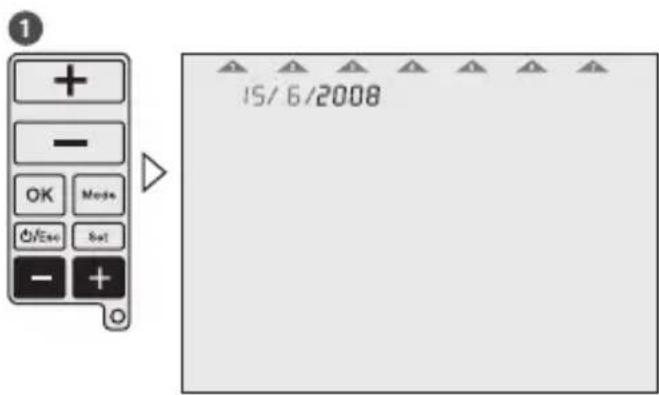

Impostare la data e l'ora

Serie di operazioni per l'impostazione della data e dell'ora durante la messa in funzione. 15/6/2008 appare come impostazione di fabbrica.

Per impostare la data e l'ora dopo la messa in funzione premere il tasto SET, quindi con i tasti +/- superiori selezionare il menu Date o Time e confermare con OK.

3 5

L'impostazione dell'ora avviene allo stesso modo dell'impostazione della data.

4

6

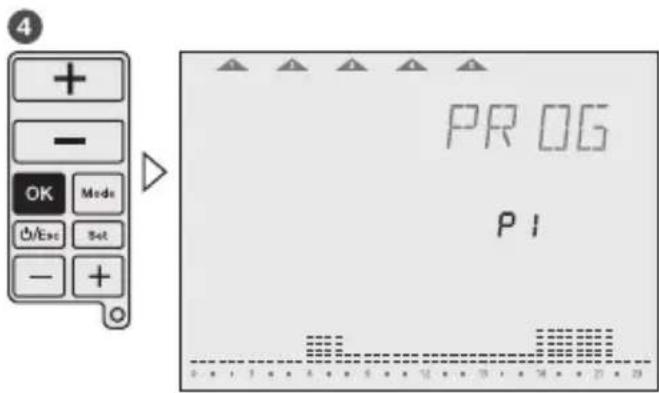

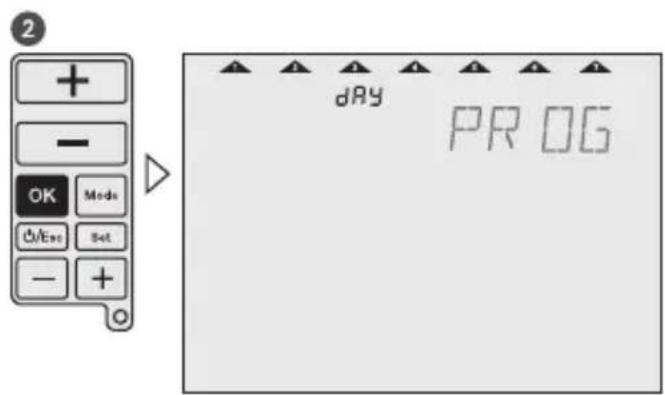

Programmazione

Serie di operazioni per la definizione dei programmi durante la messa in funzione.

Per definire dei programmi dopo la messa in funzione premere il tasto SET, quindi con i tasti +/- superiori selezionare il menu Prog e confermare con OK.

Lu Ma Me Gi Ve Sa Do Scègliere tra:
1	2	3	4	5	6	7
1	2	3	4	5	6	7
1	2	3	4	5	6	7
1	2	3	4	5	6	7

7 giorni - un programma

5-2 giorni - un programma per ciascun insieme di giorni 1-7 giorni - un programma individuale per tutti i giorni

Creazione libera di un insieme - un programma per ciascun insieme di giorni

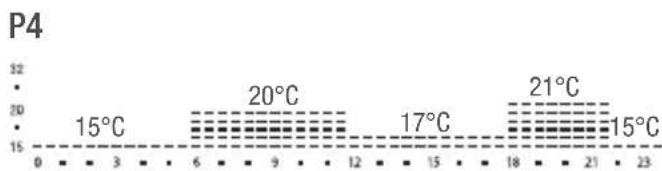

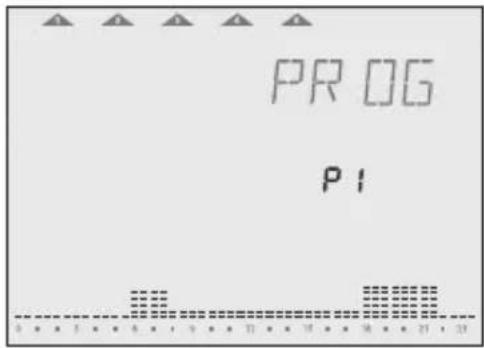

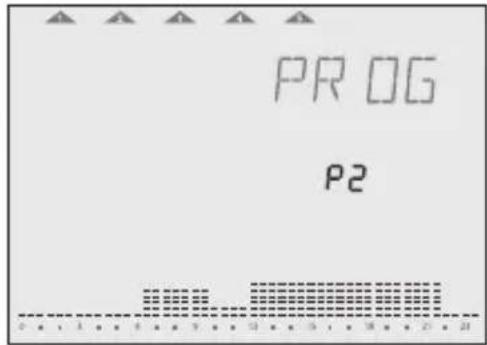

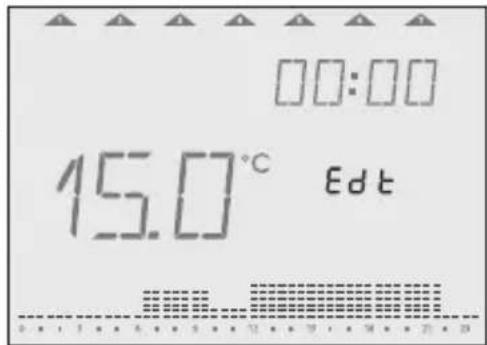

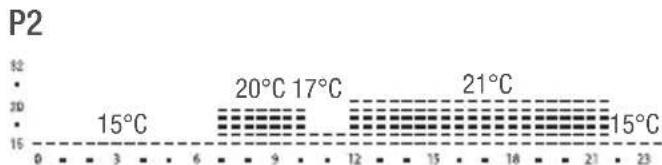

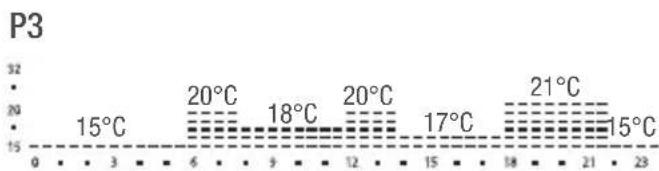

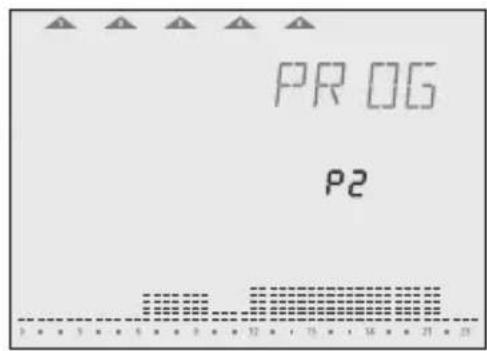

Selezionare un programma

A ogni giorno della settimana o insieme di giorni è necessario assegnare un programma P1, P2, P3, P4 (predefiniti) o Pd (definito dall'utente).

Pd Programma definito dall'utente.

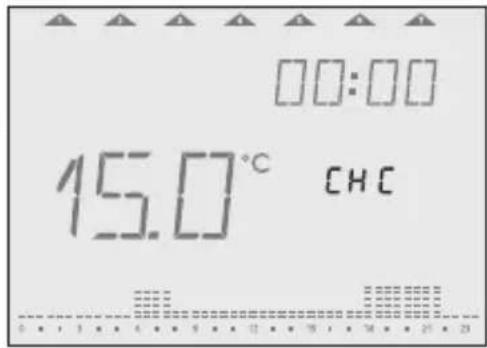

Durante la messa in funzione viene visualizzato il programma con 15°C dalle 00:00 alle 23:59.

Se lo si desidera è possibile modificare i programmi predefiniti.

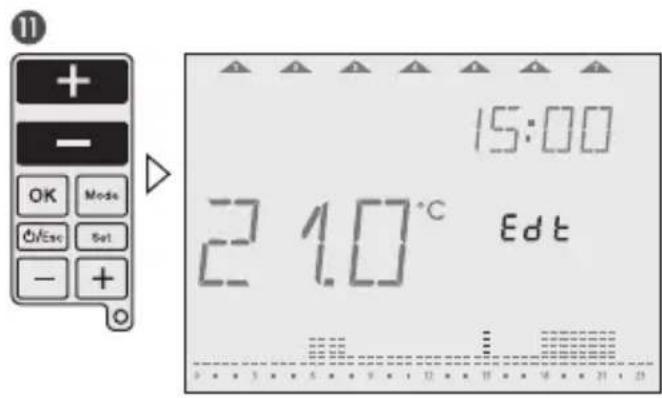

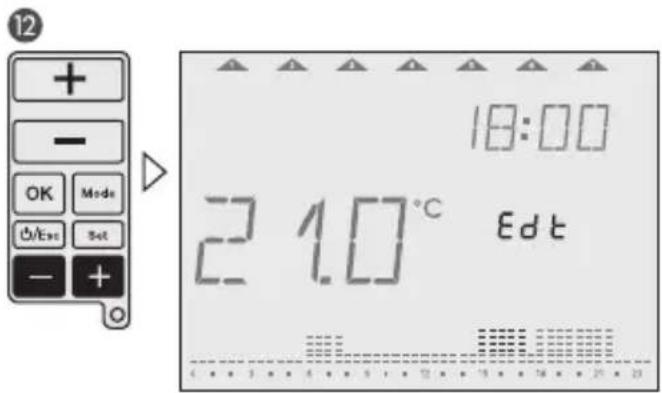

Utilizzare i tasti +/- superiori per aumentare/diminuire la temperatura di 0,5°C per ogni segmento.

Utilizzare i tasti +/- inferiori per spostarsi di 30 minuti in avanti/indietro e copiare il valore della temperatura selezionato.

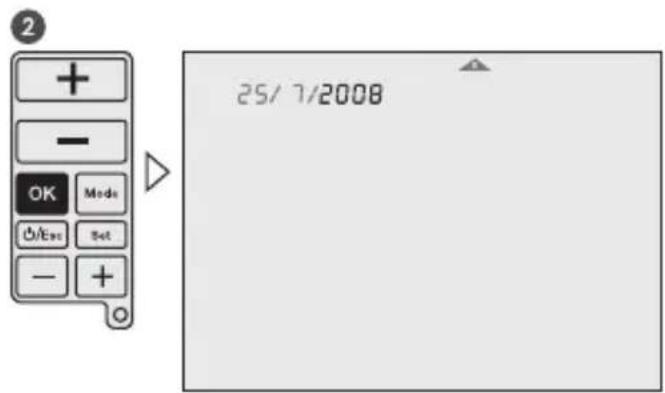

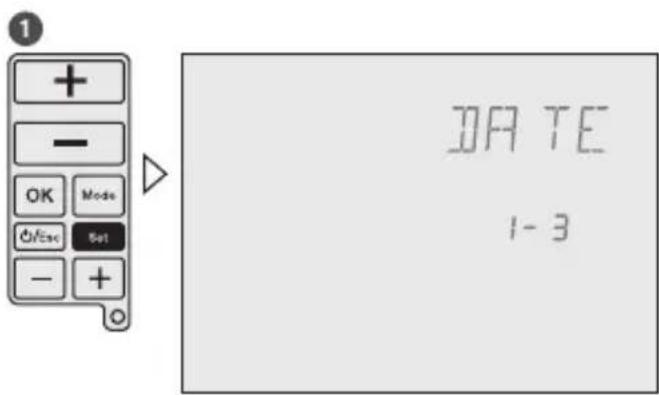

Impostazioni

Dopo la messa in funzione è possibile modificare la data, l'ora e la programmazione di temperatura e orario. Premendo i tasti +/- superiori si accede ai vari menu.

1-3 = Impostazione della data 2-3 = Impostazione dell'ora 3-3 = Impostazione della programmazione di orario e temperatura

Ora è possibile, come descritto nel capitolo Messa in funzione, impostare la data. L'impostazione dell'ora avviene allo stesso modo dell'impostazione della data.

PROG

3-3

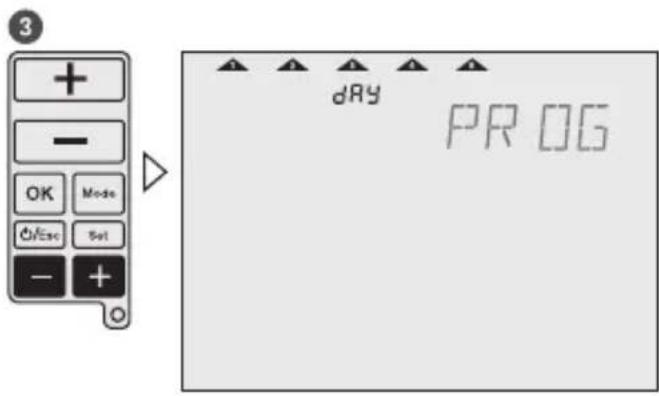

Selezionare con i tasti +/- inferiori i giorni o gli insiemi di giorni da programmare e confermare con OK.

Continuare al numero di operazione 6.

Premendo il tasto è possibile selezionare uno tra i programmi predefiniti P1-P4 o il programma Pd definito dall'utente. Continuare al numero di operazione 7.

Per ricontrollare il programma è possibile scorrerlo utilizzando i tasti +/- inferiori. Per la modifica del programma utilizzare i tasti +/- superiori per aumentare/diminuire la temperatura di 0,5°C per ogni segmento. Utilizzare i tasti +/- inferiori per spostarsi di 30 minuti in avanti/indietro e copiare il valore della temperatura selezionato.

Modalità di funzionamento

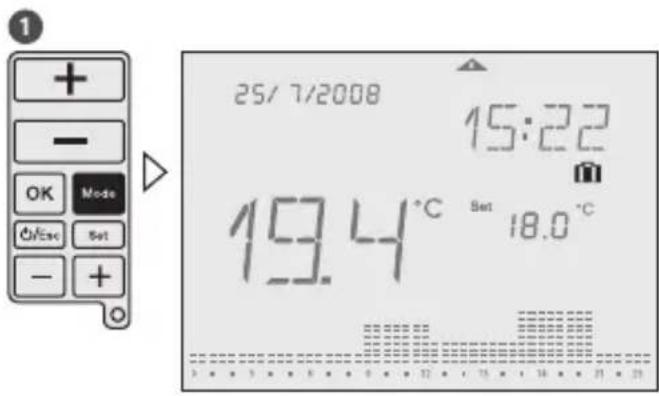

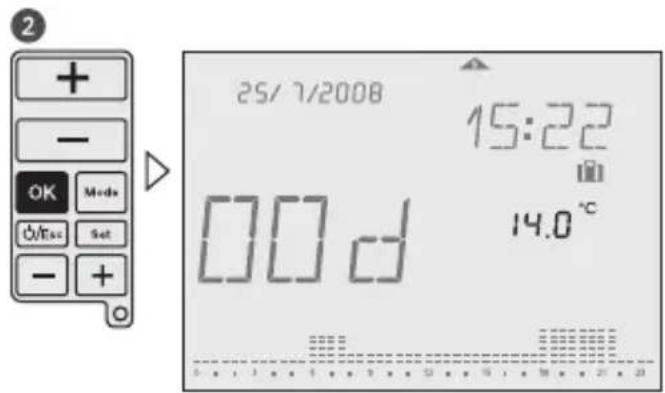

Impostare la modalità di funzionamento

Attenersi alla serie di operazioni per la selezione della modalità di funzionamento desiderata. Le modalità di funzionamento vengono visualizzate nell'apparecchio nello stesso ordine in cui vengono qui descritte.

Tenere premuto il tasto ESC per 3 secondi per tornare alla modalità automatica.

Esempio:

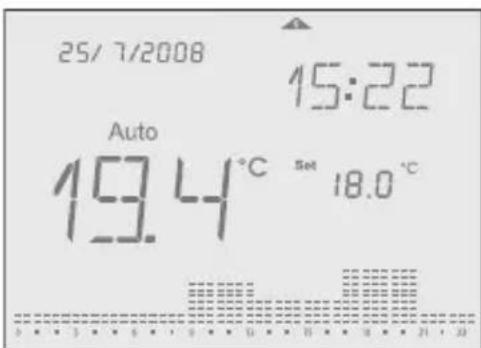

Modalità automatica

Simbolo: Auto

Dopo ciascuna programmazione l'apparecchio torna alla modalità automatica. In essa vengono svolti i programmi predefiniti o definiti dall'utente.

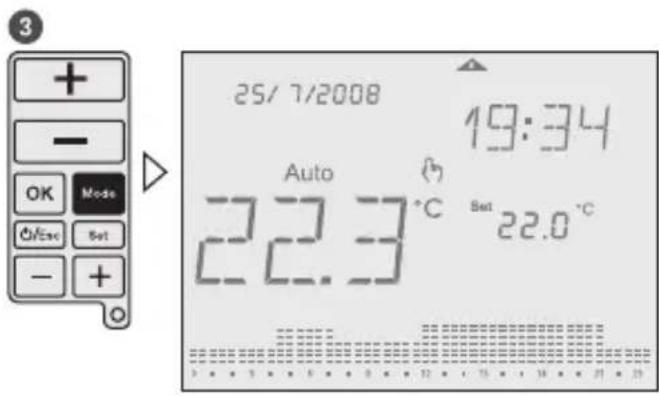

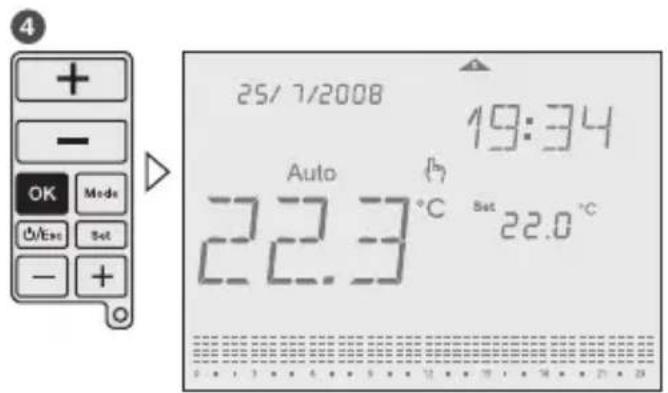

Manual-ECO-Fix

Simbolo: Auto h

Nella modalità Manual-ECO-Fix viene calcolata la temperatura media del programma attuale che viene poi tenuta per tutto il giorno fino a un intervento dell'utente. Per tornare alla modalità automatica, premere OK. La temperatura media costituisce il punto di partenza per l'impostazione della temperatura desiderata mediante i tasti +/- superiori. Dopo 3 secondi la nuova temperatura viene impostata per tutto il giorno.

Esempio: 4 temperature differenti nel programma attuale (ad es. 17°C, 19°C, 20°C e 22°C)

La temperatura media è di 19,5°C.

Modalità di pulizia

Simbolo:

Questa modalità pone l'apparecchio per il periodo di tempo preimpostato di 2 ore nella modalità OFF. Il tempo che rimane fino allo scadere della modalità di pulizia viene visualizzato sul display. Al termine della modalità di pulizia l'apparecchio torna alla modalità automatica.

Per interrompere la modalità di pulizia, tenere premuto il tasto ESC per 3 secondi. La protezione antigelo viene mantenuta.

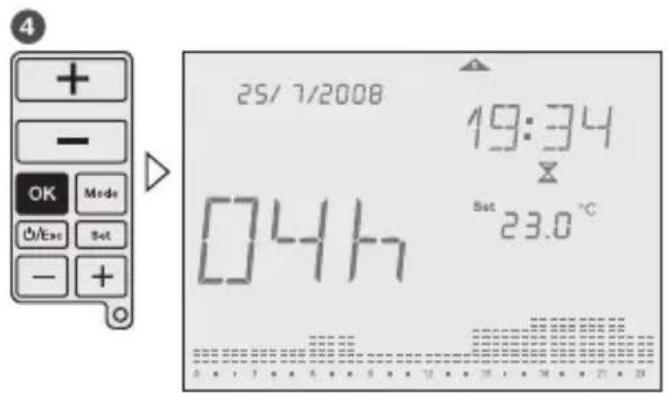

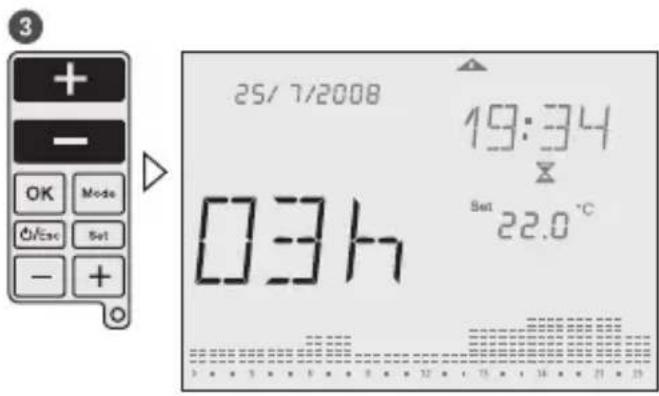

Modalità di conta alla rovescia

Simbolo:

Questa funzione fa sì che una temperatura impostata venga attivata per un determinato periodo di tempo. Il periodo di tempo impostabile è compreso tra 1 e 23 ore. Il tempo che rimane allo scadere del conto alla rovescia viene visualizzato sul display. Al termine di tale periodo l'apparecchio passa alla modalità OFF. La protezione antigelo viene mantenuta. Esempio: l'apparecchio deve passare alla modalità OFF dopo 4 ore.

Per interrompere la modalità di conto alla rovescia, tenere premuto il tasto ESC per 3 secondi.

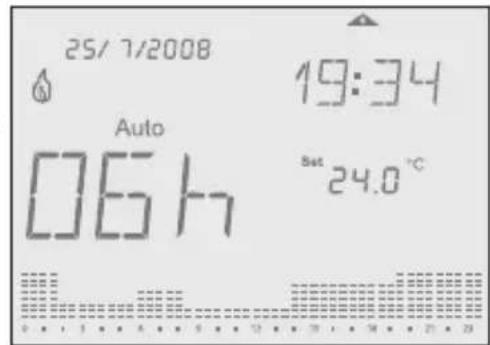

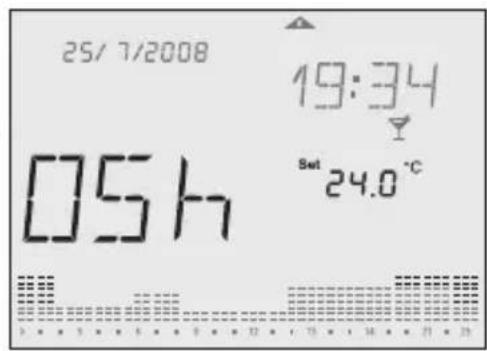

Modalità party

Simbolo:

Questa modalità consente di impostare la temperatura desiderata per un determinato periodo di tempo. Il periodo di tempo impostabile è compreso tra 1 e 23 ore. Il tempo che rimane allo scadere della modalità festa viene visualizzato sul display. Al termine di tale periodo l'apparecchio torna alla modalità precedente. Esempio: la temperatura deve essere impostata per 6 ore su 24°C.

Per interrompere la modalità festa, tenere premuto il tasto ESC per 3 secondi.

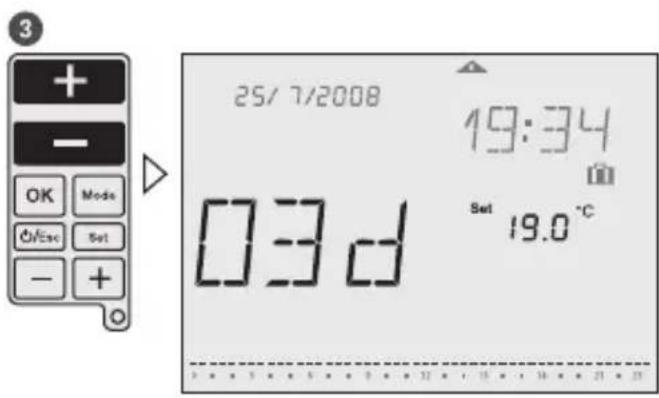

Modalità ferie

Simbolo:

Questa funzione fa sì che una temperatura impostata venga attivata per un determinato periodo di tempo. Il periodo di tempo impostabile è compreso tra 1 e 90 giorni. Il tempo che rimane allo scadere della modalità ferie viene visualizzato sul display. Al termine di tale periodo l'apparecchio torna alla modalità precedente. Esempio: la temperatura deve essere impostata per 16 ore su 13°C.

Per interrompere la modalità ferie, tenere premuto il tasto ESC per 3 secondi.

Condizioni di funzionamento

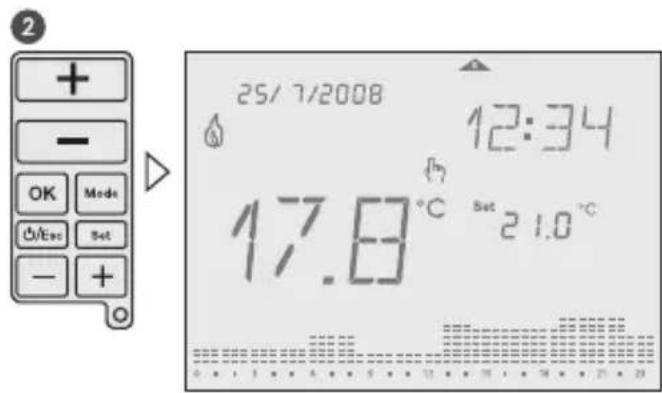

Override manuale

Simbolo:

Con questa funzione è possibile modificare la temperatura a custodia chiusa. Con i tasti +/- viene impostata la temperatura desiderata. Non è necessaria la conferma tramite OK. Il valore impostato è valido per il periodo di tempo attuale e viene mantenuto fino al successivo cambio di programma (orario e temperatura). Per tornare alla modalità automatica, premere i tasti +/- superiori per 3 secondi oppure aprire la custodia e premere il tasto OK.

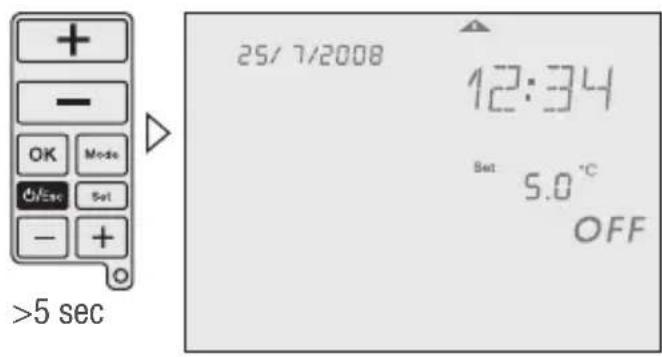

Modalità OFF

Simbolo: OFF

Questa modalità disattiva l'apparecchio completamente. Per attivare la modalità OFF, tenere premuto il tasto ON/OFF/ESC per più di 5 secondi. Per uscire dalla modalità OFF, tenere nuovamente premuto il tasto ON/OFF/ESC per più di 5 secondi.

La protezione antigelo viene mantenuta.

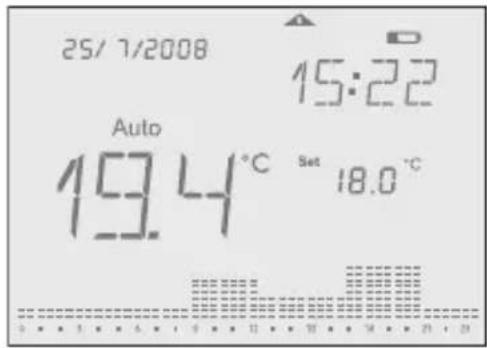

Stato della batteria

Simbolo:

Un eventuale stato debole della carica della batteria viene visualizzato sul display tramite il simbolo della batteria. Sostituire le batterie. Se le batterie vengono inserite con la polarità invertita, sul display appare il testo fino a quando le batterie stesse non vengono inserite correttamente.

La programmazione viene mantenuta anche in caso di batterie completamente scariche.

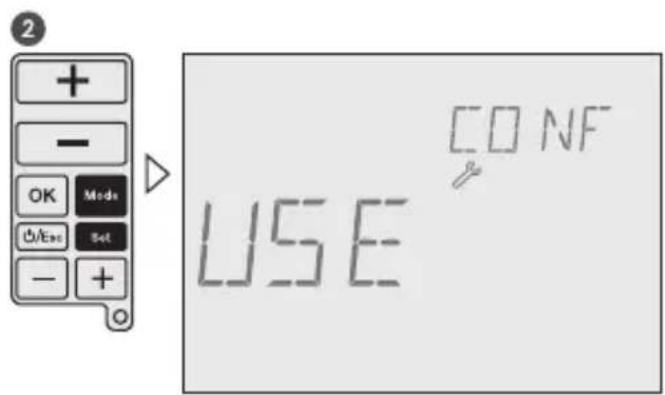

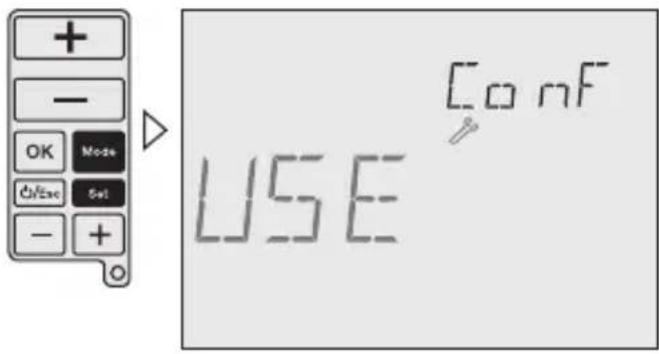

Menu utente/configurazione

Simbolo:

Premere contemporaneamente i tasti MODE e SET solo quando non viene visualizzato il menu utente. Per tornare al menu precedente, premere il tasto ESC. Sono possibili le seguenti impostazioni:

• Installazione RF (RFC): attivazione/disattivazione di un segnale radio costante
• Offset (OFS): possibilità di impostare/modificare la temperatura misurata (-5°C + 5°C)
• Periodo estivo/invernale (SWT): attivazione/disattivazione del cambio automatico
• Formato tempo (TMF): impostazione di 24 o 12 ore (preimpostato: 24 ore)
• Impostazioni di fabbrica (DFL): ripristino delle impostazioni di fabbrica

Utilizzare i tasti +/- inferiori per la navigazione nei menu.

Utilizzare i tasti +/- superiori per modificare i valori e confermarli con OK.

Menu di installazione

Simbolo:

Premere contemporaneamente i tasti MODE, OK e SET finché non viene visualizzato il menu di installazione. Per tornare al menu precedente, premere il tasto ESC.

Le impostazioni in questo menu dovrebbero essere effettuate esclusivamente da personale specializzato. Tutte le impostazioni possibili vengono visualizzate sul display mediante un testo scorrevole autoesplicativo. Utilizzare i tasti +/- inferiori per la navigazione nei menu. Utilizzare i tasti +/- superiori per modificare i valori e confermarli con OK.

Sono possibili le seguenti impostazioni:

High Temp (HIT): impostazione del valore di temperatura massimo per la programmazione dal valore di temperatura minimo fino a +32°C (preimpostato: +32°C)

Low Temp (LOT): impostazione del valore di temperatura minimo per la programmazione da +7°C fino al valore di temperatura massimo (preimpostato: +15°C)

Protezione antigelo (FRT): impostazione della temperatura di protezione antigelo da +3°C fino a +7°C (preimpostato: 5°C)

Regolazione (REG): scelta tra la regolazione PID o a 2 punti (preimpostato: PID)

Differenziale (DIF): impostazione del valore differenziale da 0,1 K a 0,9 K (preimpostato: 0,4 K)

Blocco dei tasti (LOK): disattivazione della tastiera contro l'accesso non autorizzato. Per attivare/disattivare il blocco dei tasti tenere premuti contemporaneamente i tasti MODE e ESC per più di 3 secondi.

Ore di funzionamento (OPT): viene visualizzata l'intera durata di funzionamento (max. 99.999 ore)

Stato della batteria (BAT): sul display viene visualizzato lo stato di caricamento della batteria.

Installazione RF Installazione del ricevitore

1

3

2

4

Installazione del collegamento radio

Il trasmettitore e il ricevitore sono preimpostati. Se il collegamento radio non funziona, procedere come segue:

Premere il tasto nero del ricevitore fino a che il LED rosso non lampeggia due volte. Dopodiché lasciare il tasto; il LED rimane acceso.

Tenere premuti contemporaneamente i tasti MODE e SET del trasmettitore per più di 3 secondi per accedere al menu utente. Premere il tasto OK fino a che non viene visualizzato RF Comm.

Premere il tasto + per attivare un segnale radio costante. Il tasto - disattiva il segnale radio. Il LED del ricevitore si spegne non appena il segnale radio è stato ricevuto. Premere quindi il tasto OK. Il collegamento radio tra il trasmettitore e il ricevitore è stato stabilito. Premere il tasto ESC per tornare alla modalità automatica.

Ricevitore: Se durante il riscaldamento viene ricevuto un segnale ON, il LED si accende in modo continuo. Se viene ricevuto un segnale OFF, il LED lampeggia periodicamente.

4

1

RF

C NO

0FF

Contenuto

Programma personalizzato.

Programma personalizzato.
