Feeling RF - Termostat Grässlin - Bezplatný návod k obsluze

Typ produktu	Chronotermostat
Značka	Grässlin
Model	Feeling RF
Rozměry (V x Š x H)	87 x 154 x 27 mm
Hmotnost (odhad)	200 g (s bateriemi)
Napájení (reléová verze a RF vysílač)	2 alkalické baterie 1,5 V AA LR6
Napájení (RF přijímač)	230 V AC ±10%, 50-60 Hz
Spínací výstup (relé)	Beznapěťový přepínač, 6(2) A 250 V AC
Spínací výstup (přijímač)	5(1) A 250 V AC
Stupeň krytí (vysílač)	IP40
Stupeň krytí (přijímač)	IP20
Rádiový signál	868,3 MHz
Dosah rádia (v interiéru)	30 m (2 stěny + 1 strop)
Rozsah provozní teploty	0 až 45 °C
Rozsah vlhkosti	10 až 90 % RV, bez kondenzace
Displej	LCD displej s 24hodinovým histogramem
Programování	Týdenní se 4+1 vlastními programy
Provozní režimy	Auto, Manual-ECO-Fix, Čištění, Odpočet, Párty, Dovolená, VYP
Ochrana proti zamrznutí	Nastavitelná od +3 °C do +7 °C
Údržba a čištění	Režim čištění (2h); čistěte vnější povrch suchým hadříkem
Bezpečnost	Instalace elektrikářem; blokování tlačítek; nouzové zastavení tlačítkem Reset
Náhradní díly a opravitelnost	Standardní baterie AA; tovární reset zachovávající programy

Často kladené otázky - Feeling RF Grässlin

Jak nainstalovat termostat Grässlin Feeling RF?

Instalaci musí provést kvalifikovaný elektrikář. Otevřete kryt, připevněte jej na zeď, připojte vodiče podle schématu zapojení (beznapěťový přepínač). U verze RF nainstalujte přijímač blízko topení a postupujte podle postupu párování rádia.

Jaké baterie použít a jak je vyměnit?

Používejte výhradně 2 alkalické baterie 1,5 V typu AA/LR6. Otevřete prostor pro baterie v přední části pohyblivého krytu. Dodržujte polaritu. Životnost je přibližně 2 roky v závislosti na četnosti spínání.

Jak naprogramovat teplotu na týden?

Po uvedení do provozu stiskněte SET, vyberte Prog pomocí +/- a potvrďte OK. Můžete zvolit jeden program pro 7 dní, 5+2 dní, nebo individuální pro každý den. Pomocí tlačítek +/ - nahoru nastavte teplotu (po krocích 0,5 °C) a tlačítek +/ - dolů nastavte čas (po krocích 30 min). Každý krok potvrďte OK.

Co dělat, když se na displeji objeví symbol baterie?

Symbol baterie indikuje vybité baterie. Vyměňte baterie za nové. I když jsou baterie úplně vybité, programy zůstávají uloženy v paměti.

Jak navázat rádiové spojení mezi vysílačem a přijímačem?

Stiskněte černé tlačítko na přijímači, dokud červená LED dvakrát neblikne a poté zůstane svítit. Na vysílači podržte MODE + SET po dobu 3 sekund pro vstup do uživatelské nabídky, stiskněte OK, dokud neuvidíte RF Comm, poté stiskněte + pro aktivaci signálu. LED na přijímači se rozsvítí, když je spojení navázáno. Potvrďte OK.

Jaké jsou dostupné provozní režimy?

Režimy jsou: Auto (programování), Manual-ECO-Fix (udržovaná průměrná teplota), Čištění (zastavení na 2h), Odpočet (pevná teplota po dobu 1-23h, poté VYP), Párty (pevná teplota 1-23h, poté návrat do předchozího režimu), Dovolená (pevná teplota 1-90 dní) a VYP (úplné vypnutí). Ochrana proti zamrznutí zůstává aktivní ve všech režimech kromě VYP.

Jak nastavit ochranu proti zamrznutí?

V instalační nabídce (podržte MODE + OK + SET) vyberte FRT pomocí tlačítek +/ - dolů, poté nastavte teplotu mezi +3 °C a +7 °C pomocí tlačítek +/ - nahoru. Výchozí hodnota je +5 °C. Potvrďte OK.

Mohu zablokovat tlačítka, aby nedošlo k nechtěným změnám?

Ano, současně podržte tlačítka MODE + ESC po dobu delší než 3 sekundy pro aktivaci nebo deaktivaci blokování. Pokud je klávesnice zamknutá, zobrazí se symbol LOK.

Jak resetovat termostat na tovární nastavení?

Použijte ostrý předmět (např. pero) ke stisknutí tlačítka Reset umístěného vpředu. Tím se obnoví výchozí tovární nastavení, ale vlastní programy zůstanou zachovány. Budete však muset znovu nastavit datum a čas.

Co dělat, když po instalaci nefunguje rádiové spojení?

Zkontrolujte dosah (max. 30 m v interiéru). Ujistěte se, že jsou baterie ve vysílači správně vloženy. Opakujte postup párování: stiskněte tlačítko na přijímači, dokud nebliká, poté aktivujte RF Comm v uživatelské nabídce vysílače. Pokud problém přetrvává, odstraňte kovové překážky nebo změňte umístění přijímače.

NÁVOD K OBSLUZE Feeling RF Grässlin

Bezpečnostní pokyny 283

Údaje k přístroji 284

Instalace a montáž 288

Obsluha a nastavení 292

Konfigurace 295

Uvedení do provozu 296

Nastavení 302

Provozní režimy 306

Provozní stavy 313

Uživatelské menu/konfigurace 316

Instalační menu 317

Instalace RF 319

Bezpečnostní pokyny

Nebezpečí úrazu elektrickým proudem!

Připojování a montáž elektrických přístrojů může provádět jen kvalifikovaný elektrikář.

• Musí být dodržována všeobecně platná bezpečnostní opatření, jako např. před jakoukoli prací na přístroji přerušit napájení proudem a přístroj zajistit proti zapnutí. Zásahy a změny přístroje vedou ke zrušení nároku na záruku. Dodržujte vaše národní předpisy a příslušné bezpečnostní vyhlášky.

Údaje k přístroji

Použití k určenému účelu

Feeling/Feeling RF jsou časové termostaty nové generace s novým, moderním designem. Velký displej LCD umožňuje zobrazování informací a řízení všech integrovaných funkcí. Přístroje mohou být používány výhradně jen v kombinaci s vaším vytápěcím systémem.

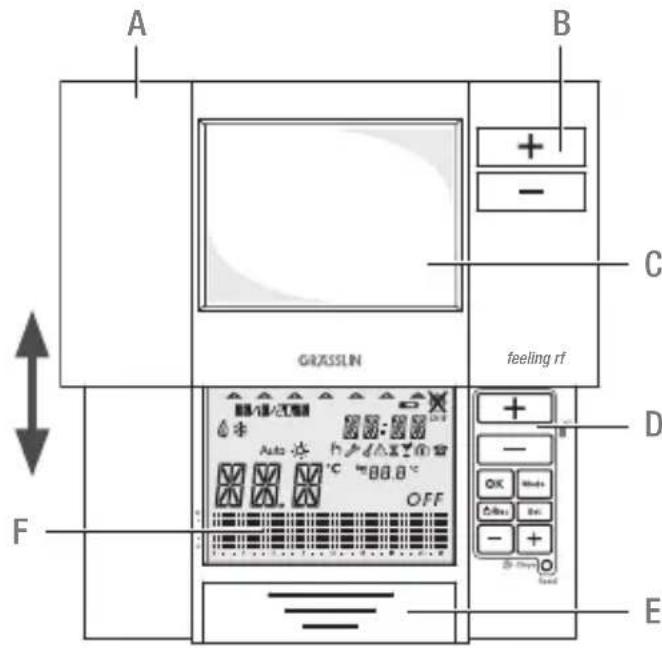

Popis konstrukční skupiny

A Posuvný kryt, B Tlačítka pro manuální funkci override, C Okno, D Klávesnice, E Přihrádka na baterie, F Displej

Technické parametry - verze s relé

Zdroj napětí: baterie 2 x 1,5 V AA LR6 alkalická

Životnost baterie: 2 roky (v závislosti na četnosti spínání)

Spínací výstup: přepínač (beznapěťový)

Spínací výkon: 6(2) A 250V AC

Průřez kabelu reléové přípojky: 0,5 mm²–1,5 mm²

Rozlišení ukazatele teploty v místnosti: 0,1 °C

Zobrazení výběru teploty: program: +5 °C ... +32 °C (v krocích po 0,5 °C)

Ochrana proti mrazu: 5 °C (možnost regulace 3 °C ... 7 °C)

Rozlišení nastavení času: zobrazení denní doby: 1 minuta

program: 30 minut

Měření tepla (topné systémy): 3 K/hodina

Programování: týdenní program až se 48 časovými a teplotními programy

Předprogramované programy: 4+1 definovaný uživatelem

Třída ochrany/druh krytí: II/IP40

Rozsah provozní teploty: max. 45 °C

Rozsah vlhkosti vzduchu při provozu: 10 % až 90 % relativní vlhkosti vzduchu, bez tvoření kondenzátu

Rozměry v x š x h (mm): 87 x 154 x 27

Technické parametry - sada RF, vysílač

Zdroj napětí: baterie 2 x 1,5 V AA LR6 alkalická

Životnost baterie: 2 roky (v závislosti na četnosti spínání)

Rozlišení ukazatele teploty v místnosti: 0,1 °C

Zobrazení výběru teploty: program: +5 °C ... +32 °C (v krocích po 0,5 °C)

Ochrana proti mrazu: 5 °C (možnost regulace 3 °C ... 7 °C)

Rozlišení nastavení času: zobrazení denní doby: 1 minuta

program: 30 minut

Měření tepla (topný systém): 3 K/hodina

Programování: týdenní program a až 48 časovými a teplotními programy

Předprogramované programy: 4+1 definovaných uživatelem

Rádiový signál: 868,3 MHz

Dosah rádiového signálu: uvnitř budov 30 m (2 stěny + 1 strop)

Třída ochrany/druh krytí: II/IP40

Rozsah provozní teploty: max. 45 °C

Rozsah vlhkosti vzduchu při provozu: 10 % až 90 % relativní vlhkosti vzduchu, bez tvoření kondenzátu

Rozměry v x š x h (mm): 87 x 154 x 27

Technické parametry - sada RF, přijímač

Připojovací napětí: 230 V +/- 10 % 50-60 Hz

Spínací výstup: přepínací (beznapěťový)

Spínací výkon: 5 (1) A 250 V~

Průřez kabelu reléové přípojky: 0,5 mm² - 1,5 mm²

Rádiový signál: 868,3 MHz

Dosah rádiového signálu: uvnitř budov 30 m (2 stěny + 1 strop)

Třída ochrany/druh krytí: II/IP20

Rozsah provozní teploty: max. 45 °C

Rozsah vlhkosti vzduchu při provozu: 10 % až 90 % relativní vlhkosti vzduchu, bez tvoření kondenzátu

Rozměry v x š x h (mm): 87 x 108 x 37

Instalace a montáž

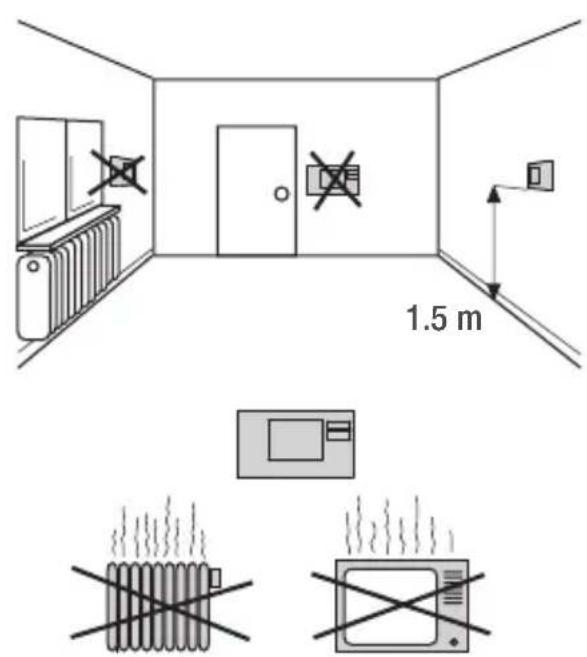

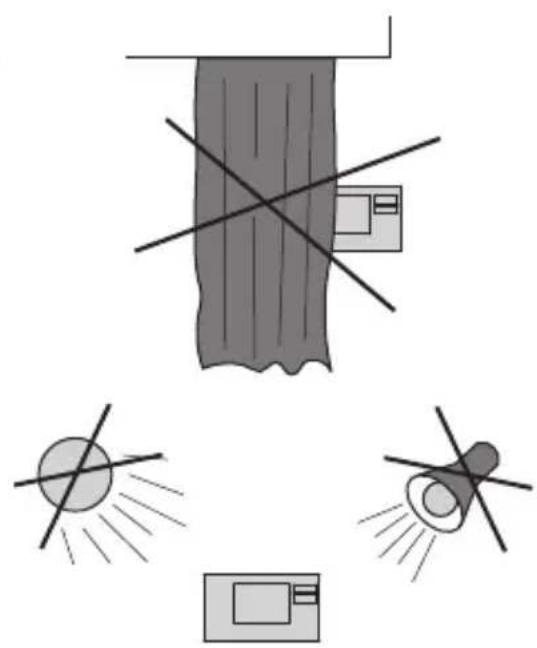

Obecné

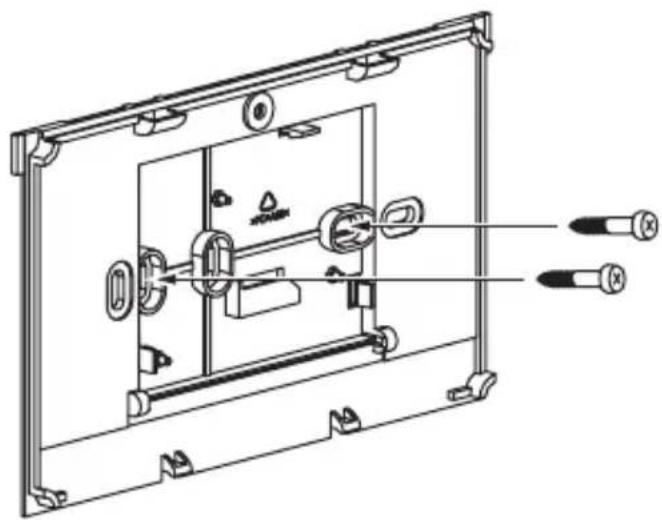

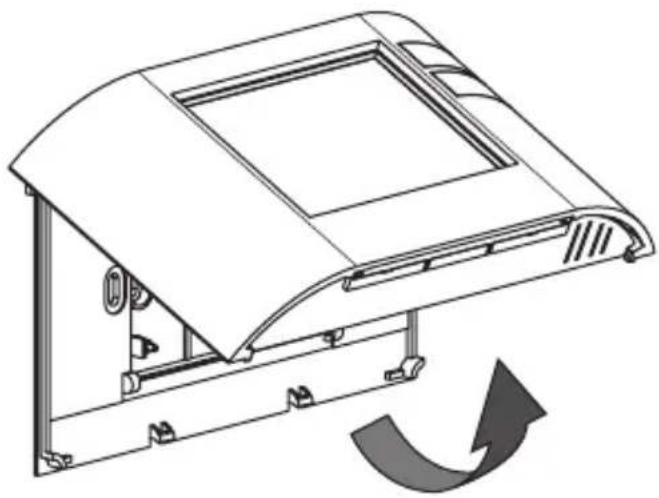

Otevření krytu, upevnění na stěnu

Pro drátovou a bezdrátovou verzi.

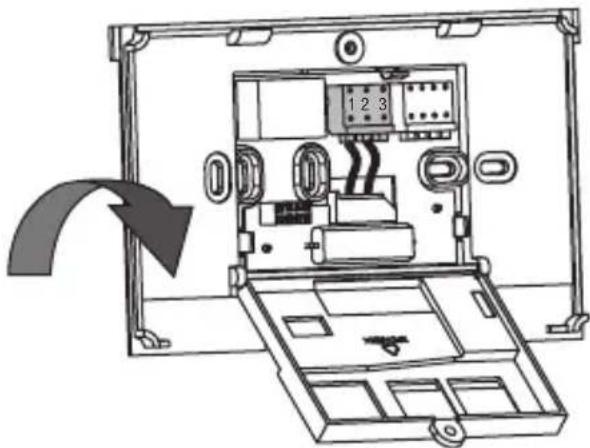

Připojení

Pro bezdrátové připojení viz kapitolu Instalace RF.

Schéma zapojení

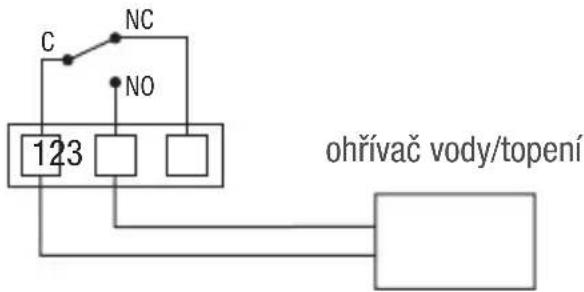

Příklad zapojení: ohřívač vody/topení

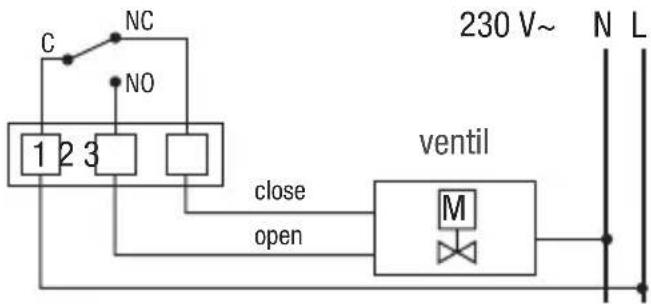

Příklad zapojení: motor-ventil

Pro drátovou a bezdrátovou verzi.

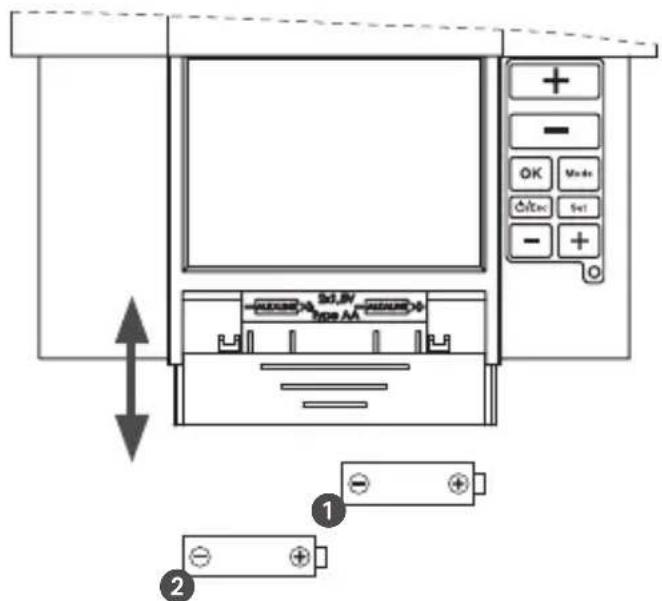

Používejte výhradně 2 x 1,5 V typ AA.

Obsluha a nastavení

Pokyny k obsluze

• Blikající texty signalizují potřebné zadání. Není-li během 2 minut provedeno žádné zadání, vrátí se přístroj zpět do automatického provozu. Všechna zadání potvrďte tlačítkem OK.
• Již nastavená nastavení jsou uložena v databázi.
• Sloupcový diagram ukazuje programovaný teplotní profil.

7 - 14°C = je znázorněno jako jeden segment; 15 - 24°C = jeden segment představuje 1°C; více než 24°C = jeden segment představuje 2°C

A Aktuální den v týdnu, B Baterie, C Signál RF, D Aktuální čas, E Nastavení teploty, F Režim OFF, G Sloupcový diagram pro 24 hodin, H Aktuální teplota, I Druh režimu, J Stavová indikace, K Aktuální datum

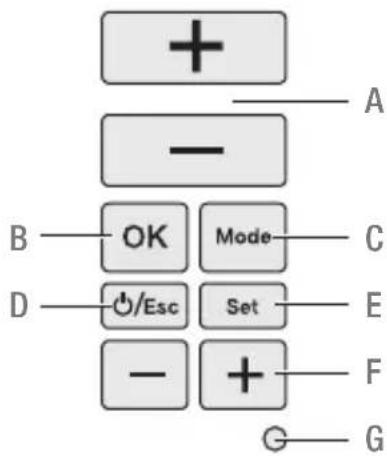

Funkční tlačítka

A Tlačítka + / - ke zvýšení/snížení teploty. B Tlačítko OK k potvrzení zadání a dalšímu kroku směrem dopředu. C Tlačítko MODE k výběru stávajících provozních režimů.

D Tlačítko ESC pro ON/OFF, v menu jeden krok zpět nebo zpět k hlavnímu menu po stisknutí tlačítka déle než 3 sekundy. E Tlačítko SET pro nastavení po uvedení do provozu. F Tlačítka + / - ke zvýšení/snížení hodnot hodin, dnů a událostí. G Tlačítko RESET k návratu do nastavení z výroby. Při resetu zůstanou programy zachovány. Datum a přesný čas musíte znovu nastavit. Tlačítko Reset stiskněte špičatým předmětem (kuličkovým perem).

Konfigurace

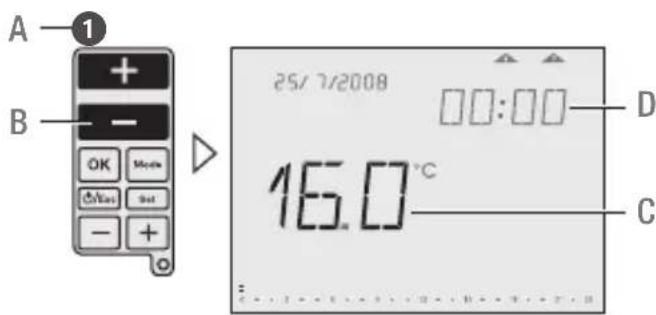

Obecné

Při používání tohoto manuálu dodržujte následující pokyny:

A Sled činností. B Stisknutá tlačítka jsou znázorněna černě. C Blikající prvky jsou znázorněny černě. D Fixní prvky jsou znázorněny šedě.

• Tlačítka, která mohou být při manipulaci stisknuta, mají černý podklad. Odpovídající zobrazení na displeji je také černé.
• Přesně dodržujte čísla pořadí činností.
• Konfigurace přístroje je popsána podle uvedení do provozu.
• Po prvním spuštění přístroje sledujte menu, abyste mohli přístroj správně nakonfigurovat.
• Stisknutím tlačítka SET můžete i po uvedení do provozu změnit konfiguraci.

Uvedení do provozu

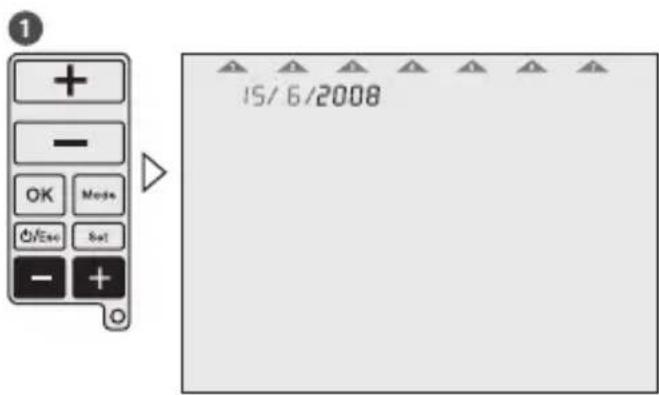

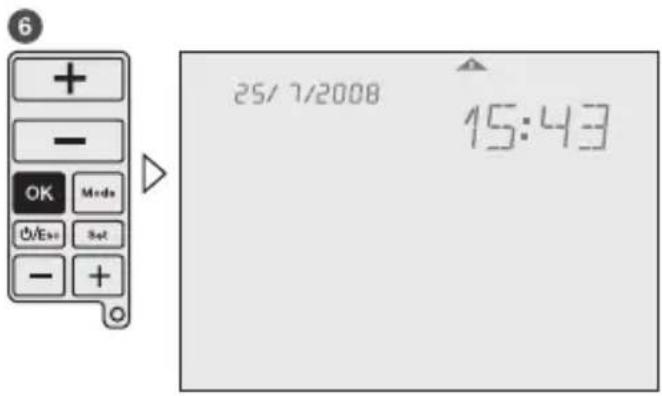

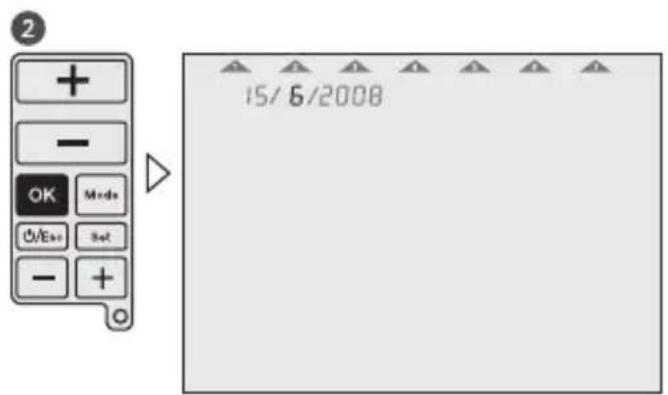

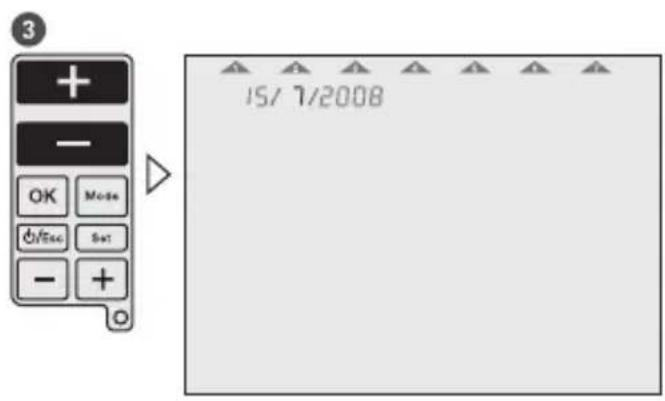

Nastavení data a přesného času

K nastavení data a přesného času po uvedení do provozu stiskněte tlačítko SET, pak horními tlačítky +/- vyberte menu Datum (Date) nebo Přesný čas (Time) a zadání potvrďte tlačítkem OK.

Přesný čas nastavíte stejným způsobem jako datum.

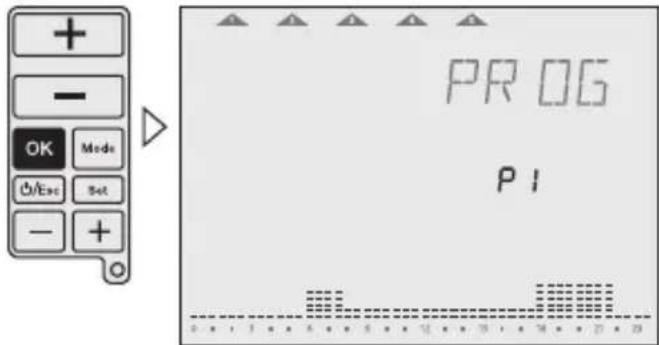

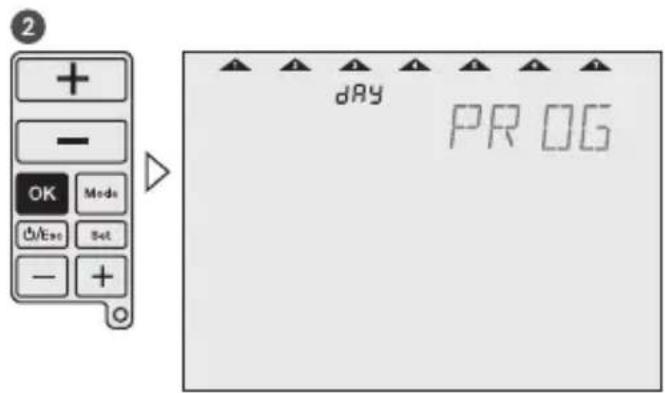

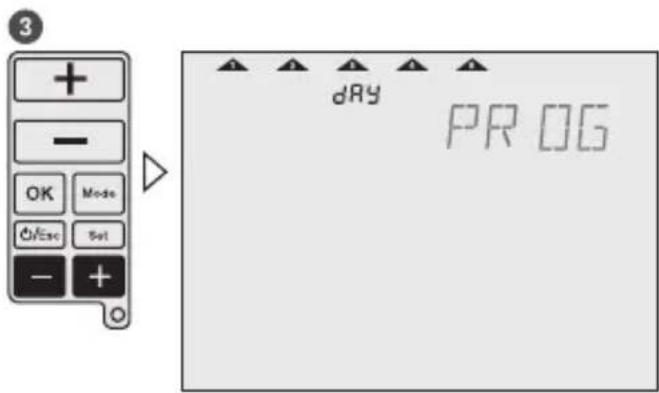

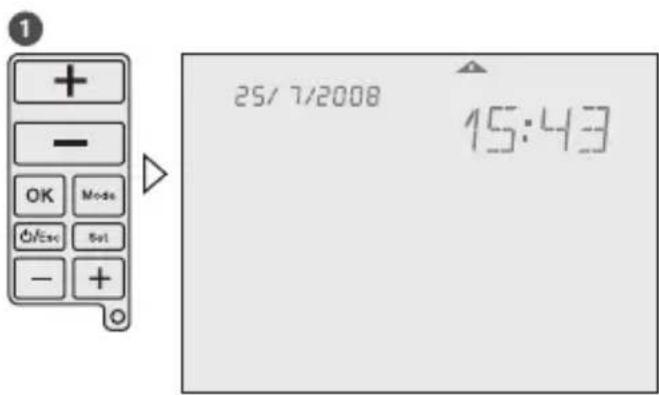

Programování

Pořadí ke specifikaci programu při uvádění do provozu.

Ke specifikaci programu po uvedení do provozu stiskněte tlačítko SET, pak horními tlačítky +/- vyberte menu Program (Prog) a zadání potvrďte tlačítkem OK.

Po Út St Čt Pá So Ne Vyberte si:
1	2	3	4	5	6	7
1	2	3	4	5	6	7
1	2	3	4	5	6	7
1	2	3	4	5	6	7

7 dní - jeden program, 5-2 dní - každý denní blok, 1-7 dní - každý den individuálně

Volné tvoření bloků – každodenní blok každý program

4

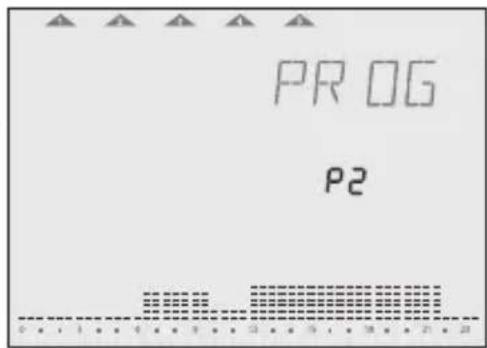

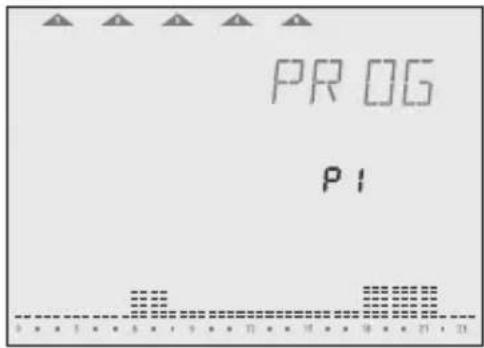

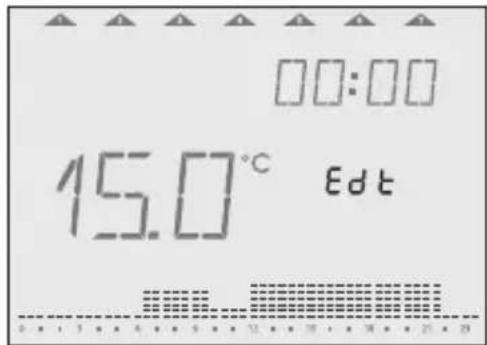

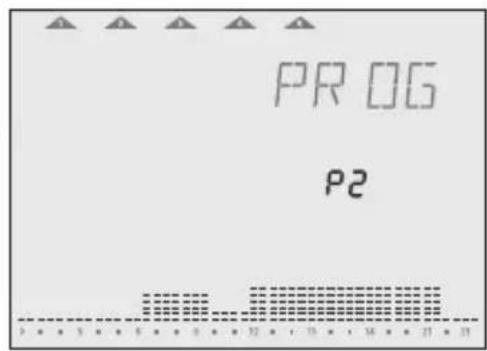

Výběr programu

Předběžně definované programy můžete dále podle potřeby modifikovat.

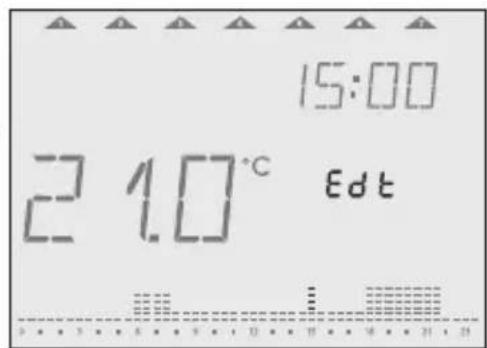

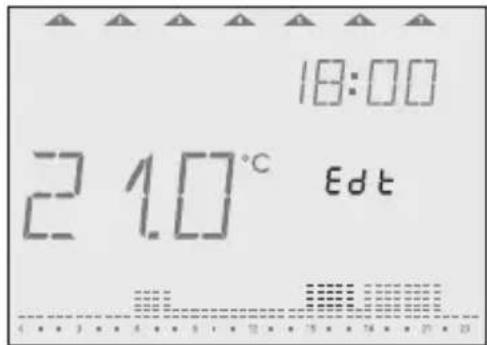

Používejte horní tlačítka +/- , abyste mohli teplotu s každým segmentem zvýšit/snížit o 0,5°C. Používejte spodní tlačítka +/- , abyste mohli přejít dopředu/dozadu vždy o 30 minut a kopírovat zvolenou hodnotu teploty.

CZ

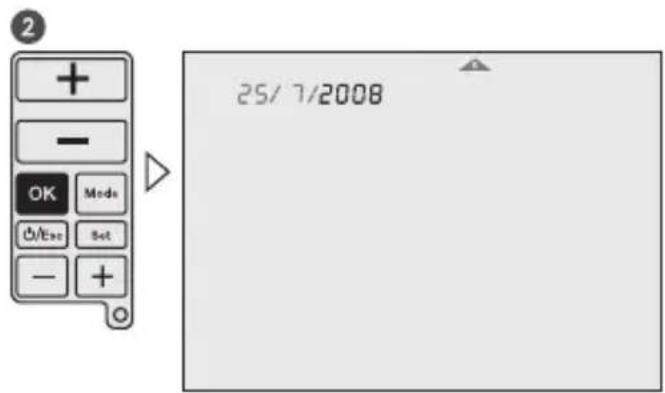

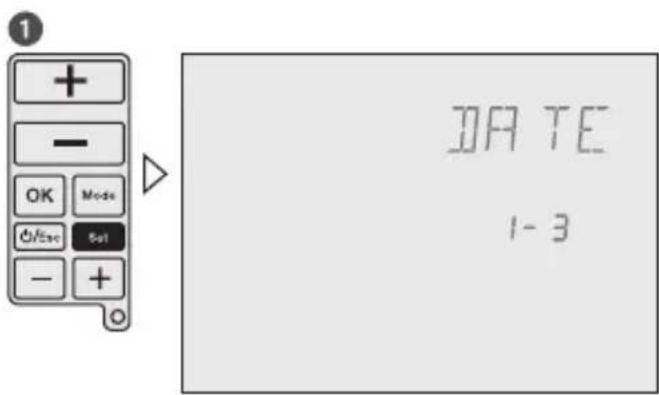

Nastavení

Po uvedení do provozu můžete změnit datum, přesný čas, naprogramování teploty a času. Po stisknutí horních tlačítek + / - se dostanete k různým menu.

1-3 = nastavení data 2-3=nastavení přesného času 3-3 = nastavení programování času a teploty

3

Nyní můžete nastavit datum, viz kapitolu Uvedení do provozu. Přesný čas nastavíte stejným způsobem jako datum.

4

PROG

3-3

5

Dolními tlačítky + / - vyberte dny nebo denní bloky k programování a výběr potvrďte tlačítkem OK. Dále podle čísla 6

Po stisknutí tlačítka OK můžete volit mezi předběžně definovanými programy P1-P4 nebo uživatelem definovaným programem Pd.

Dále podle čísla

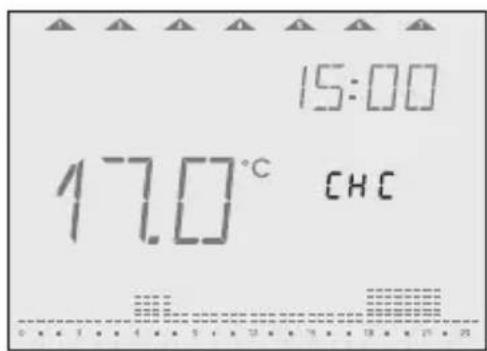

Ke kontrole můžete programem procházet spodními tlačítky + / -. Pro zpracovávání programu používejte horní tlačítka + / -, abyste mohli teplotu v každém segmentu zvýšit/snížit o 0,5°C. Používejte spodní tlačítka + / -, abyste mohli přejít dopředu/dozadu vždy o 30 minut a kopírovat zvolenou hodnotu teploty.

Provozní režimy

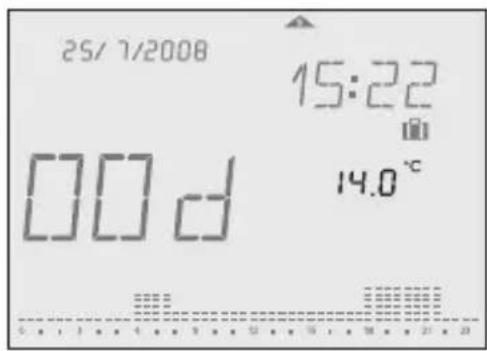

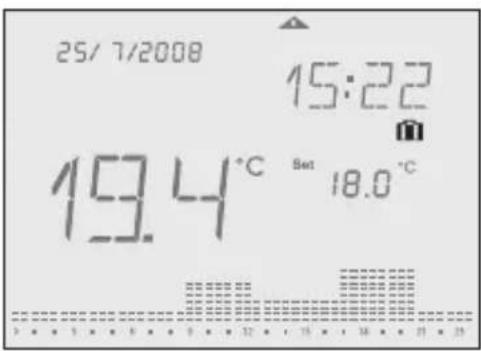

Nastavení provozního režimu

Při výběru požadovaného provozního režimu dodržujte pořadí. Provozní režimy v přístroji jsou zobrazeny ve stejném pořadí, jako pořadí v tomto popisu.

K opětovnému návratu do automatického režimu stiskněte a 3 vteřiny držte stisknuté tlačítko ESC.

Příklad:

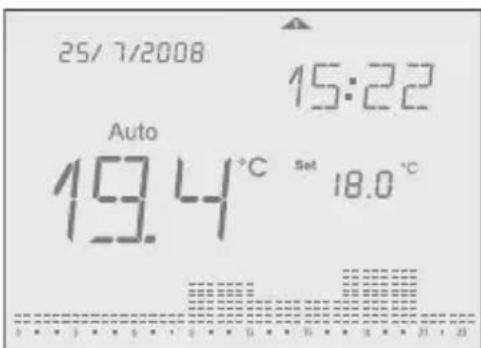

Auto

Symbol: Auto

Po každém programování se přístroj vrátí zpět do automatického režimu. Zde probíhají předběžně nebo uživatelsky definované programy.

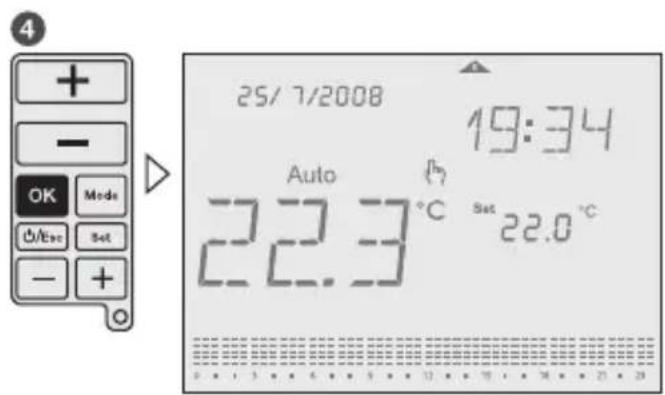

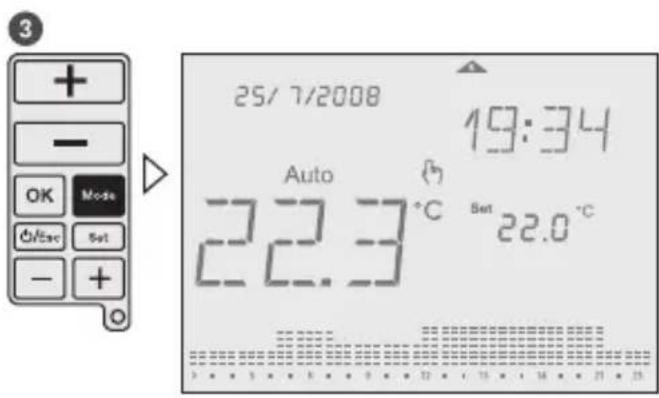

Manual-ECO-Fix

Symbol: Auto

V režimu Manual-ECO-Fix je vypočítána průměrná teplota aktuálního programu a zachována po celý den, až do zásahu uživatele. K opětovnému návratu do automatického režimu stiskněte tlačítko OK. Průměrná teplota je výchozí bod k nastavení požadované teploty horními tlačítky +/-. Nová teplota je po 3 vteřinách nastavena pro celý den.

Příklad: 4 různé teploty v aktuálním programu (např. 17°C, 19°C, 20°C a 22°C).

Průměrná teplota je 19,5°C.

Režim Čištění

Symbol:

Tento režim uvede přístroj na předběžně nastavenou dobu 2 hodin do režimu OFF. Na displeji je zobrazena doba zbývající do uplynutí režimu čištění. Po uplynutí režimu čištění se přístroj vrátí zpět do automatického režimu.

K přerušení režimu čištění stiskněte a 3 vteřiny držte stisknuté tlačítko ESC. Je zachována ochrana proti mrazu.

4

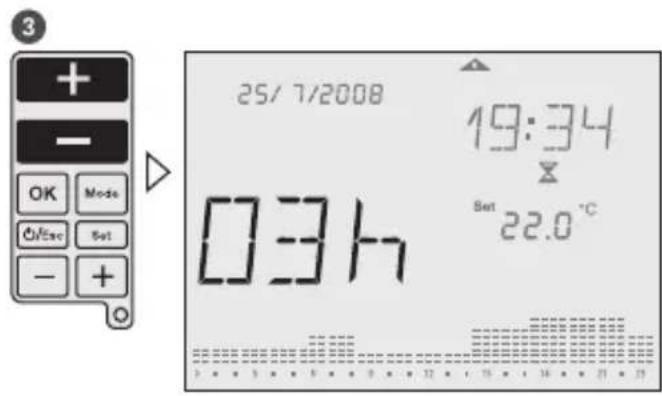

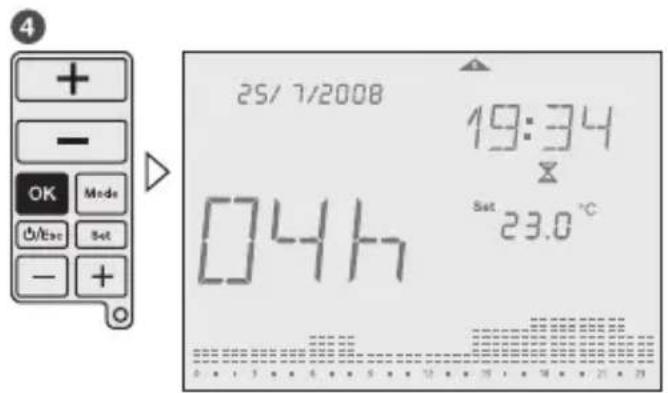

Režim countdown (odpočítávání)

Symbol:

Touto funkcí lze na určitou dobu zapnout nastavenou teplotu. Nastavitelná doba činí 1–23 hodin. Na displeji je zobrazena doba zbývající do uplynutí režimu countdown. Po uplynutí této doby se přístroj přepne do režimu OFF. Je zachována ochrana proti mrazu. Příklad: Přístroj má být po 4 hodinách přepnut do režimu Off.

K přerušení režimu countdown stiskněte a 3 vteřiny držte stisknuté tlačítko ESC.

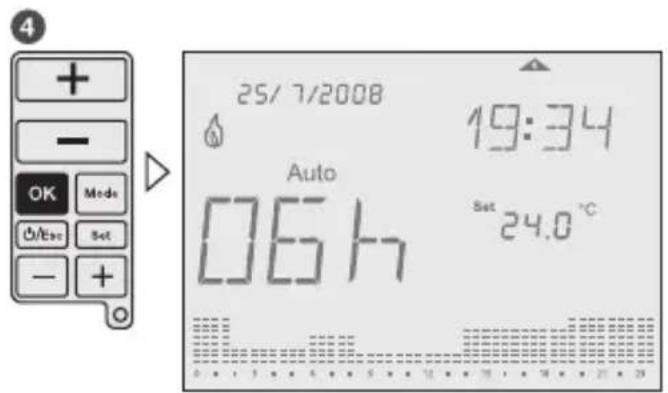

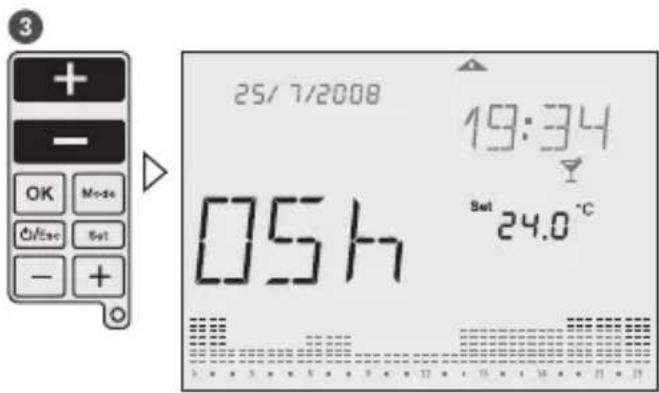

Režim party

Symbol:

Tento režim dovoluje nastavit na určitou dobu požadovanou teplotu. Nastavitelná doba činí 1–23 hodin. Na displeji je zobrazena doba zbývající do uplynutí režimu party. Po uplynutí této doby se přístroj vrátí zpět do předchozího režimu.

Příklad: Po dobu 6 hodin má být teplota nastavena na 24 °C.

K přerušení režimu party stiskněte a 3 vteřiny držte stisknuté tlačítko ESC.

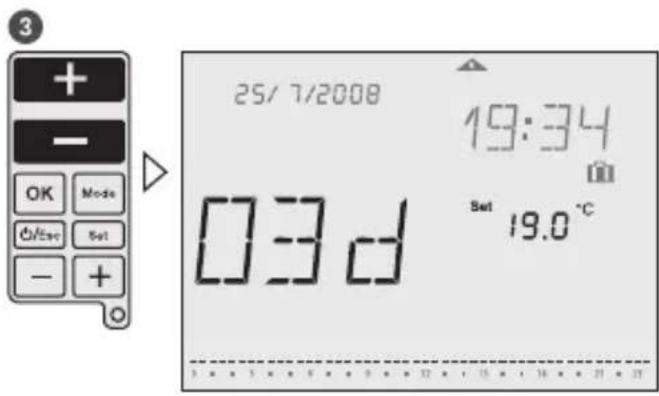

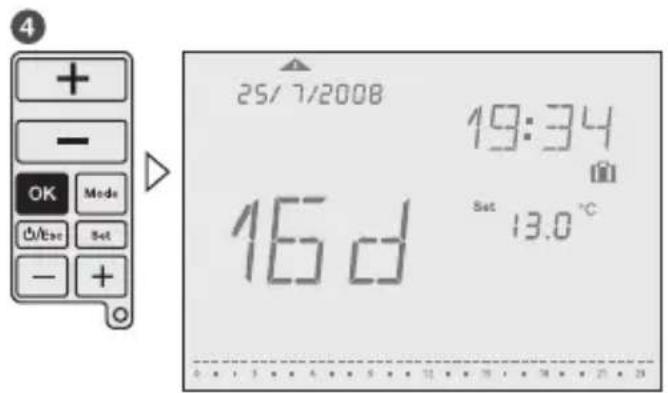

Prázdninový režim

Symbol:

Touto funkcí lze na určitou dobu zapnout nastavenou teplotu. Nastavitelná doba činí 1–90 dní. Na displeji je zobrazena doba zbývající do uplynutí prázdninového režimu. Po uplynutí této doby se přístroj vrátí zpět do předchozího režimu.

Příklad: Po dobu 16 dní má být teplota nastavena na 13 °C.

K přerušení prázdninového režimu stiskněte a 3 vteřiny držte stisknuté tlačítko ESC.

Provozní stavy

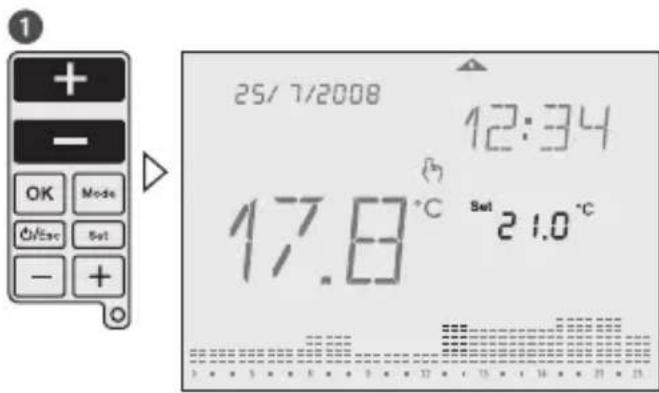

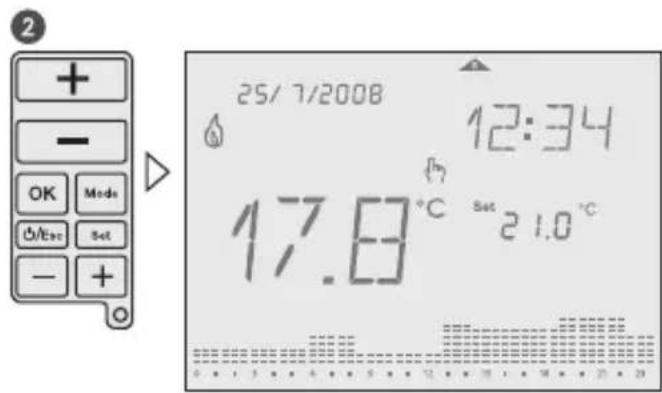

Manuální override

Symbol:

Touro funkci muzete u zavreného krytu menit teplotu. Tlacitky + / - nastave pozadovanou hodnotu. Neni potrebné potvrzeni tlacitkem OK. Nastavená hodnota platí pro aktuálni periodu a zustáva zachována az do dalsi změny programu (cas a teplota). K opetovnému navratu do automatického režimu stiskněte a na 3 vteriny držte stisknutá horní tlacitka + / - nebo otevřete víko krytu a stiskněte tlacitko OK.

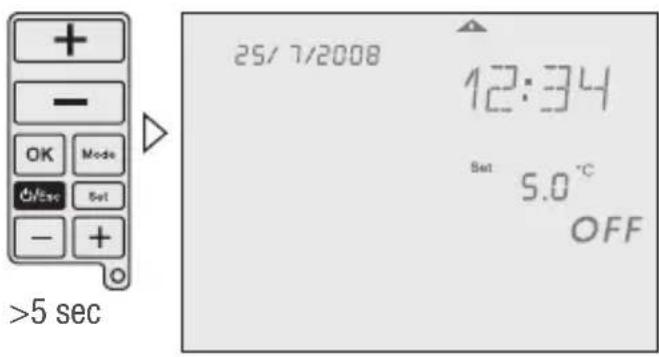

Režim OFF

Symbol: OFF

Tento režim vypne cely pristroj. K aktivaci režimu OFF stiskněte a déle než 5 vterin držte stisknute tlacitko ON/OFF/ESC. K opustěné režimu OFF znovu stiskněte a déle než 5 vterin držte stisknute tlacitko ON/OFF/ESC.

Je zachováno ochrana protimrazu.

Stav bateri

Symbol:

Témér vybité baterie jsou na displeji indikovány symbolem baterie. Vyměnte baterie. Jsou-li baterie vloženy s nesprávnou polaritou, pak se na displeji objeví text , který zmizi až po správném vloženi bateri.

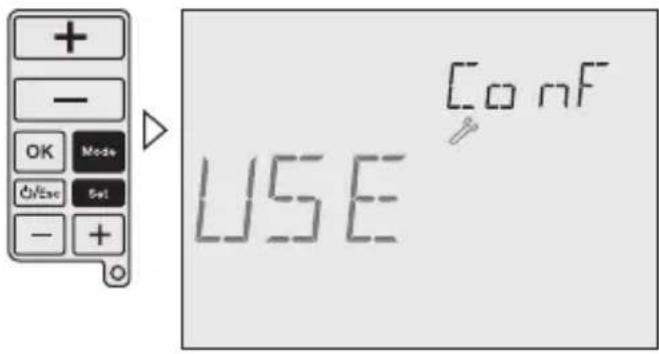

Uživatské menu/konfigurace

Symbol:

Soucasne stisknéte tlacítko MODE a SET, až se objeví uživatelské menu. K navratu do predchoziho menu stisknéte tlacítko ESC. Jsou mozná nasledujíci nastaveni:

Instalace RF (RFC): aktivace/deaktivace konstantniho radiového signalu - Offset (OFS): moznost nastaveni/modifikovani naměréné teploty (-5°C... + 5°C) - Letni/zimni Čas (SWT): aktivace/deaktivace automatické zmeny - Format Času (TMF): nastaveni 24 nebo 12hodinového režimu (přednastaveno: 24hodinový režim) - Nastavení z vyroby (DFL): obnovení nastavení z vyroby

K navigaci v menu používejte spodni tlacitka + / - Ke změne hodnot používejte horní tlacitka + / - a zadáni potvrde tlacitkem OK.

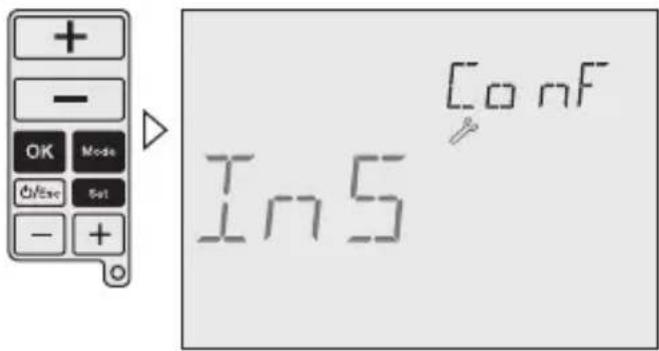

Instalačni menu

Symbol:

Současně stiskněte tlačítka MODE, OK a SET, až se objeví instalační menu. K návratu do předchozího menu stiskněte tlačítko ESC.

Nastavení v tomto menu by měl provádět jen kvalifikovaný personál.

Všechny možnosti nastavení jsou na displeji zobrazeny se samovysvětlujícím, souvislým textem.

K navigaci v menu používejte spodní tlačítka +/-.

Ke změně hodnot používejte horní tlačítka + / - a zadání potvrďte tlačítkem OK.

CZ

Jsou možná následující nastavení:

High Temp (HIT): nastavení maximální hodnoty teploty pro programování od dolní teploty až do +32°C (předběžné nastavení: +32°C).

Low Temp (LOT): nastavení minimální hodnoty teploty pro programování od +7°C až k horní hodnotě teploty (předběžné nastavení: +15°C).

Ochrana proti mrazu (FRT): Nastavení teploty k ochraně před mrazem +3°C až +7°C (předběžné nastavení: 5°C).

Regulace (REG): výběr mezi regulací PID (integracní a derivacní) nebo 2polohovou regulací (předběžné nastavení: PID).

Rozdíl (DIF): nastavení rozdílové hodnoty 0,1 K až 0,9 K (předběžné nastavení: 0,4 K).

Zablokování tlačítek (LOK): deaktivace/ochrana klávesnice před nedovoleným zásahem. K aktivaci/deaktivaci zablokování tlačítek současně stiskněte a déle než 3 vteřiny držte stisknutá tlačítka MODE a ESC.

Provozní hodiny (OPT): zobrazení celé doby trvání provozu (max. 99.999 hodin).

Stav baterií (BAT): zobrazení nabití baterie na displeji.

Instalace RF

Instalace přijímače

0

3

2

4

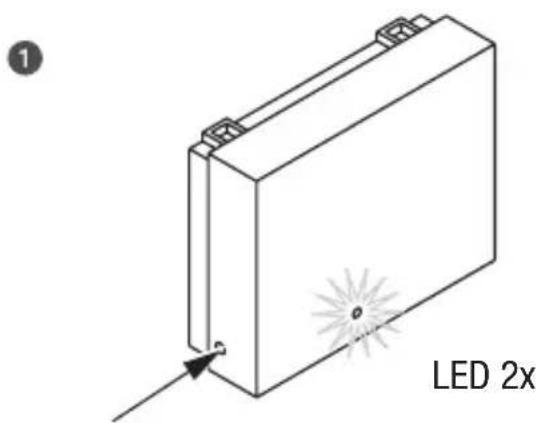

Instalace rádiového spojení

Vysílač a přijímač jsou předběžně nastaveny. Pokud rádiové spojení nefunguje, postupujte následovně: Stiskněte černé tlačítko přijímače na tak dlouho, až červená LED dvakrát zabliká. Poté tlačítko uvolněte, LED svítí dále.

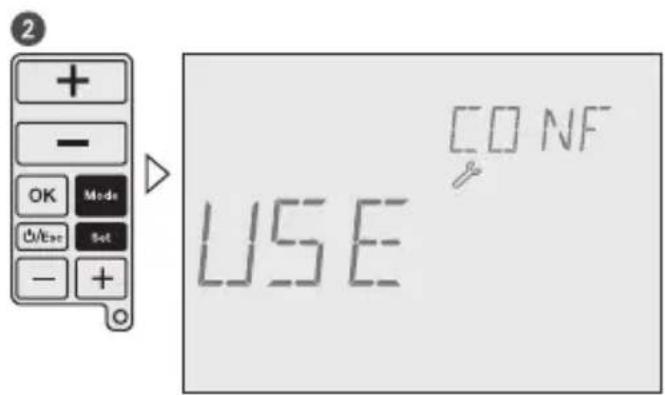

K přechodu do uživatelského menu stiskněte a na více než 3 vteřiny současně držte stisknutá tlačítka MODE a SET vysílače. Stiskněte tlačítko OK, až se objeví RF Comm.

K aktivaci konstantního rádiového signálu stiskněte tlačítko +. Tlačítkem - deaktivujete rádiový signál. Po přijetí rádiového signálu zhasne LED přijímače. Pak stiskněte tlačítko OK. Bylo vytvořeno rádiové spojení mezi vysílačem a přijímačem. K návratu do automatického režimu stiskněte tlačítko ESC.

Přijímač: Je-li ve vytápěcím provozu přijímán signál ZAP., LED stále svítí. Je-li přijímán signál VYP., LED periodicky bliká.

4

1

C NO

0FF

CZ
