NÁVOD K OBSLUZE talento smart C25 Grässlin

Tento návod umožňuje bezpečné a efektivní zacházení se spínacími hodinami pro montáž do rozvaděče (dále „přístroj“). Tento návod je součástí přístroje a musí se uchovávat tak, aby měl k němu přístup každý, kdo s přístrojem zachází.

Každý, kdo s přístrojem zachází, si musí tento návod před zahájením veškerých prací pečlivě přečíst a porozumět mu. Základním předpokladem pro bezpečnou práci je dodržování všech bezpečnostních upozornění a instruktážních pokynů uvedených v tomto návodu. Kromě toho platí také místní předpisy bezpečnosti práce a všeobecná bezpečnostní ustanovení pro oblast použití přístroje.

Ochrana autorských práv

Tento návod podléhá ochraně autorských práv.

Přenechávání tohoto návodu třetím osobám a kopírování jakýmkoli způsobem a v jakékoli formě – i jen částečně – stejně jako zpeněžování a/nebo sdělování obsahu, nejsou, s výjimkou pro interní účely, bez písemného souhlasu výrobce povolené. Při nedodržení vzniká povinnost náhrady škod. Výrobce si vyhrazuje právo uplatnit další nároky.

Autorská práva náleží výrobci.

Stahování

Následující informace naleznete na www.graesslin.de:

• Návod ke stažení
- Technické údaje

Prohlášení o shodě

Tímto firma Grässlin GmbH prohlašuje, že typ rádiového zařízení „talento smart“ splňuje směrnici 2014/53/EU. Úplný text prohlášení o shodě EU je k dispozici na následující internetové adrese: http://qrc.graesslin.

Konstrukce a funkce....390

Bezpečnost 395

Instalace 398

Konfigurace 400

První uvedení do provozu....400

Nastavení jazyka 401

Nastavení data a času 402

Letní/zimní čas....404

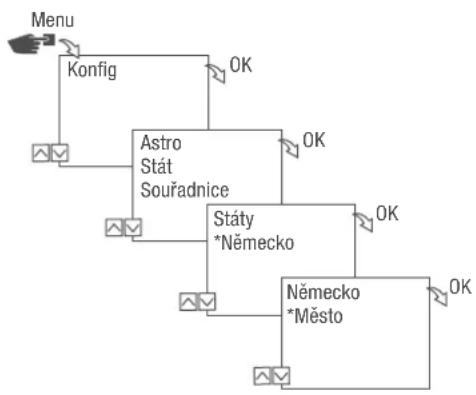

Nastavení informace o stanovišti 405

Nastavení Astro korekce....406

Nastavení podsvícení....407

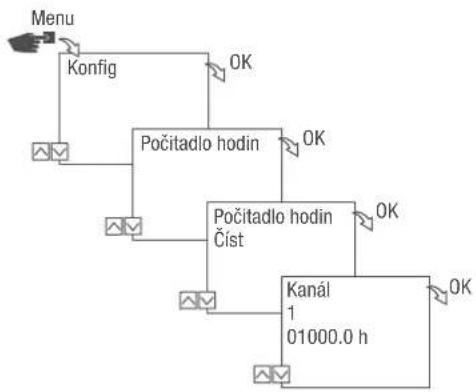

Čtení počitadla hodin....408

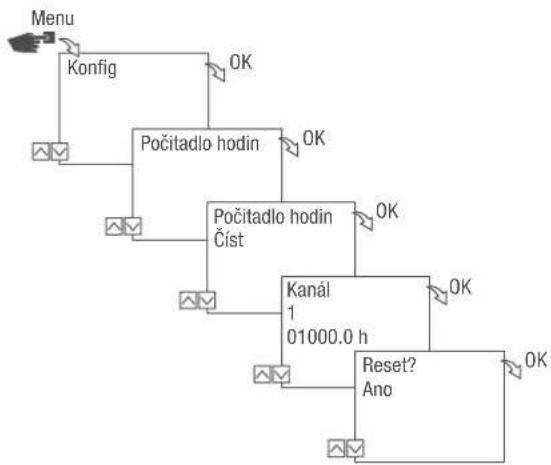

Vynulování počitadla hodin....409

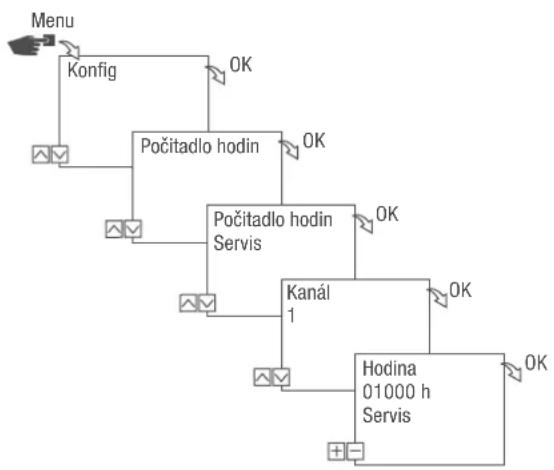

Nastavení servisního počitadla....410

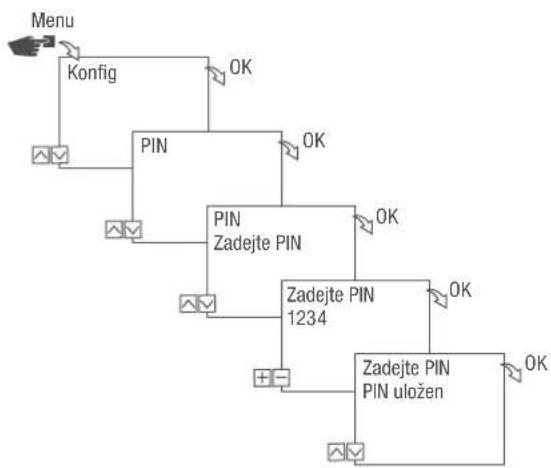

Nastavení PIN 411

Volba režimu 412

Volba provozního režimu 413

Čtení nastavení Bluetooth 415

Spojení spínacích hodin pro montáž do rozvaděče s rozšířením kanálů 416

Odpojení rozšíření kanálů od spínacích hodin pro montáž do rozvaděče 419

Obsluha a programování spínacích hodin pro montáž do rozvaděče přes mobilní zařízení .....420

Programování 422

Informace k programování....422

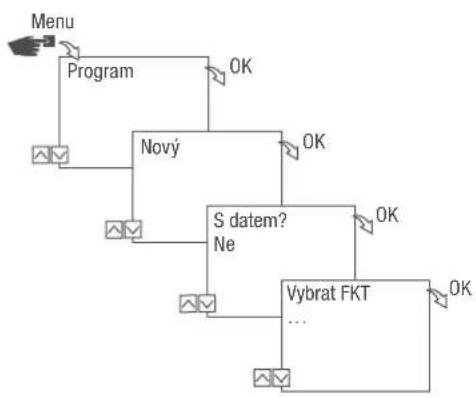

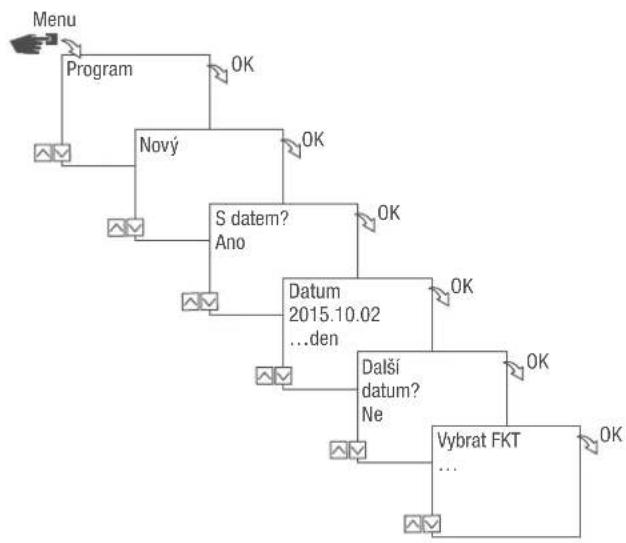

Programování závislé/nezávislé na datu 423

Používání hvězdiček....424

Nastavení priorit programů 425

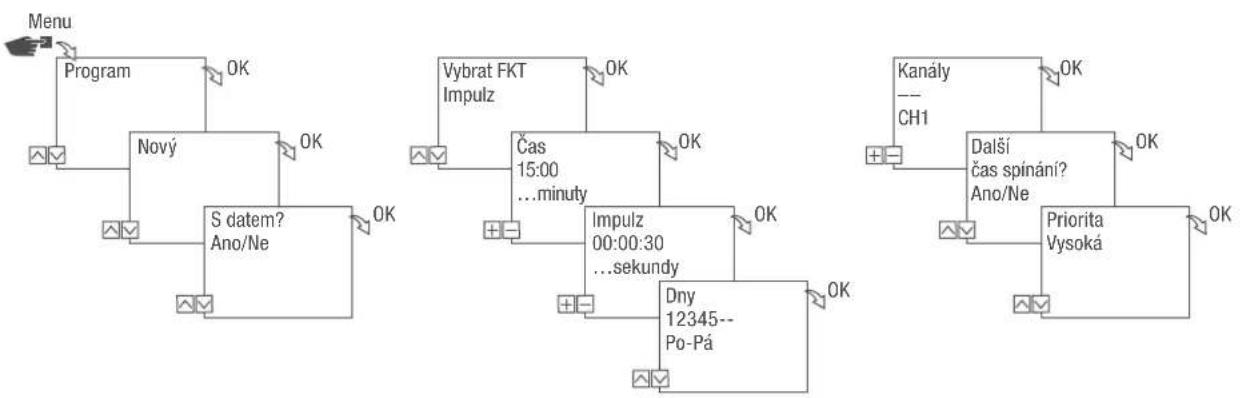

Vytvoření nového spínacího programu....426

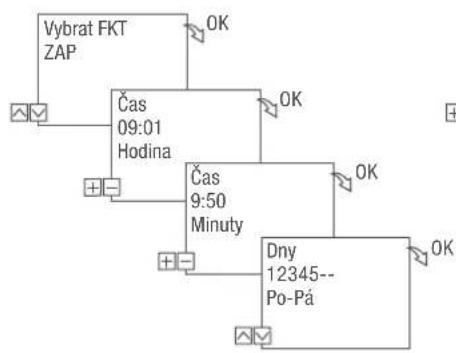

Programování přikazu ZAP 426

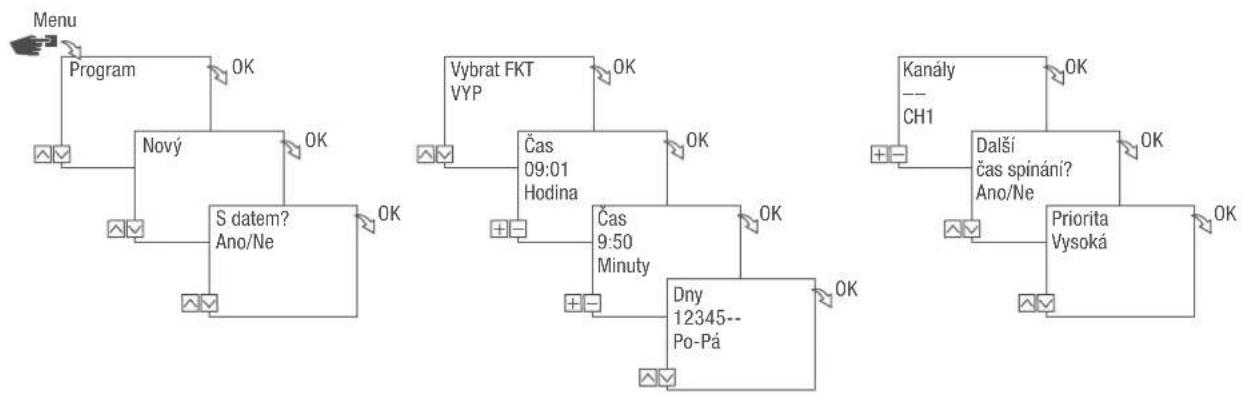

Programování příkazu VYP 428

Programování impulzního spínání....430

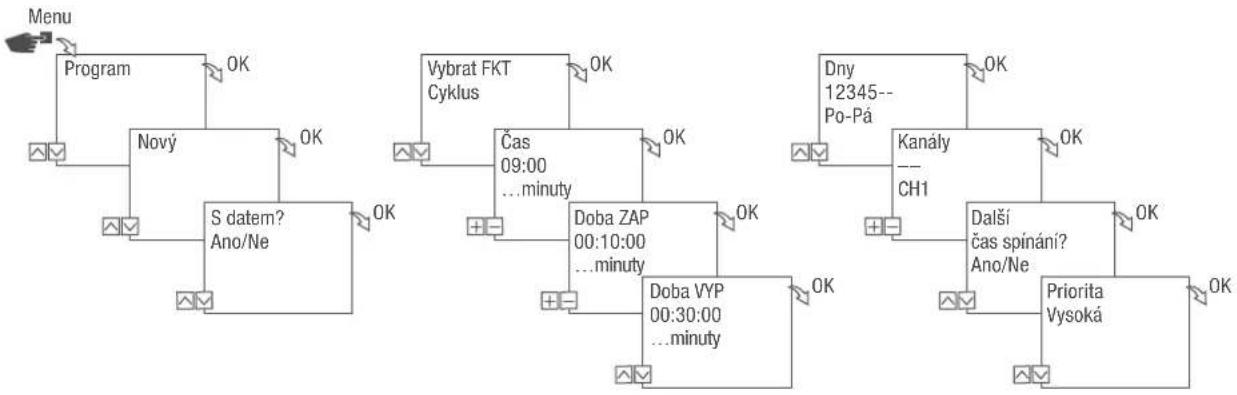

Programování cyklického spínání 432

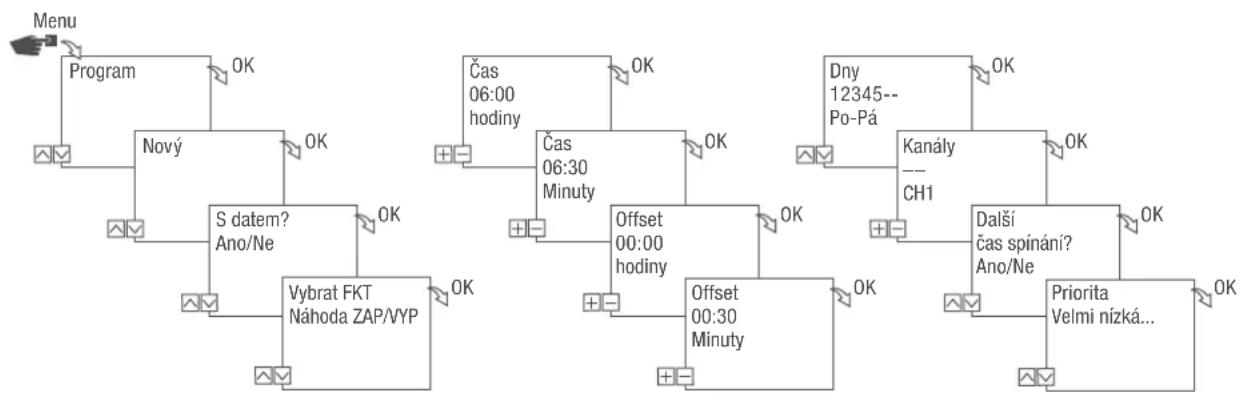

Programování náhodného spínání 435

Prohlížení, úprava nebo smazání prvků 437

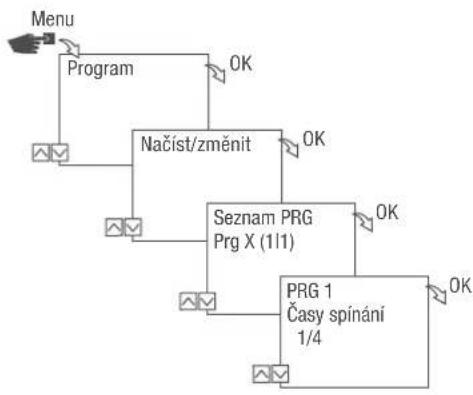

Prohlížení, úprava nebo smazání programu....437

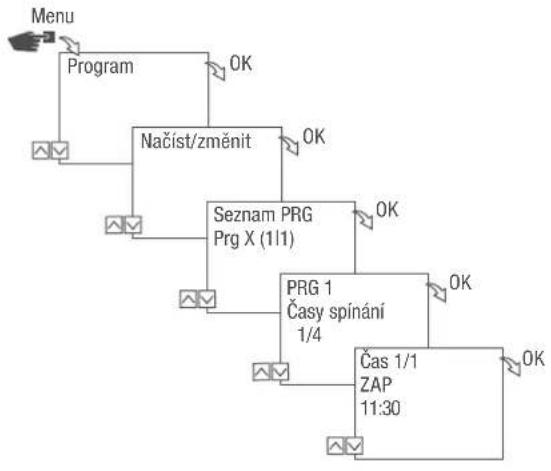

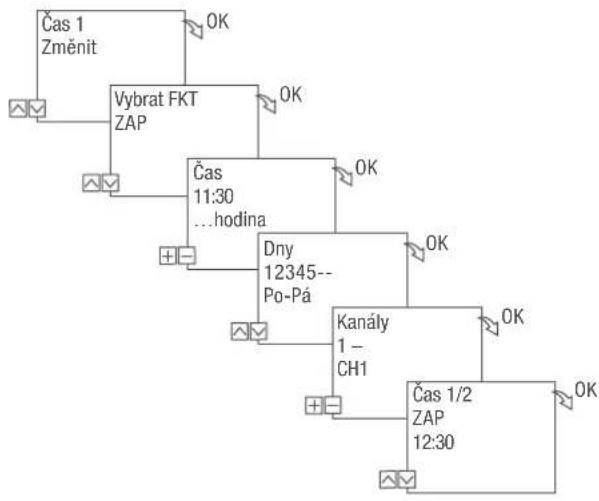

Prohlížení, úprava nebo smazání časů spínání....438

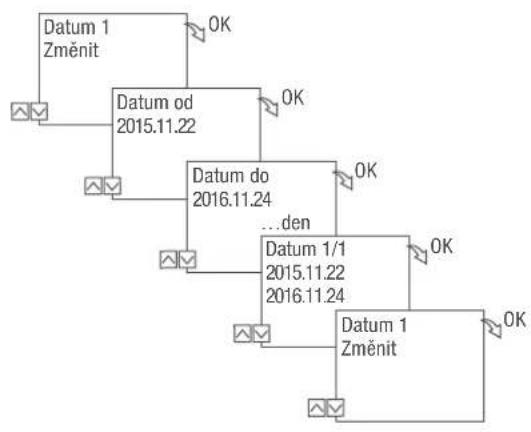

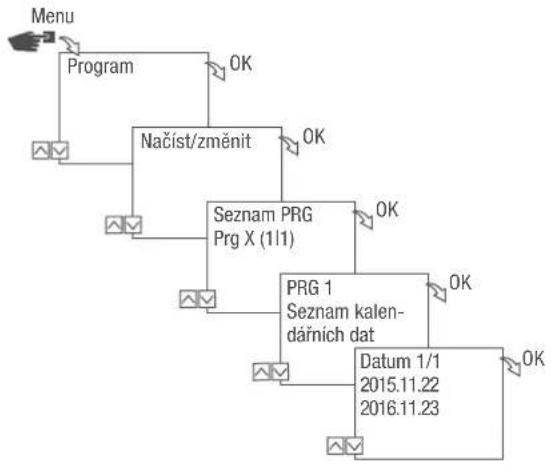

Prohlížení, úprava nebo zrušení seznamu kalendářních dat ....439

Smazat všechny programy....440

Likvidace 441

Přehled

Konstrukce a funkce

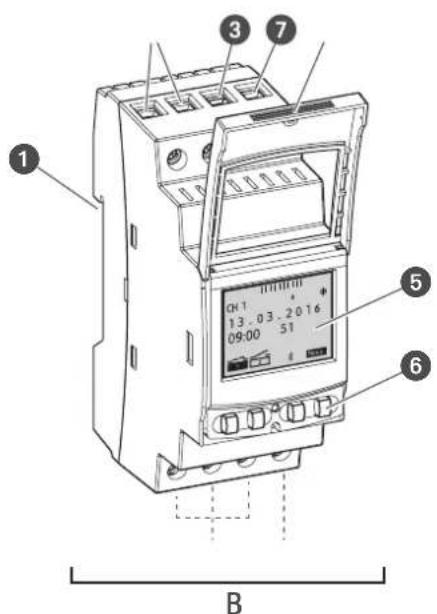

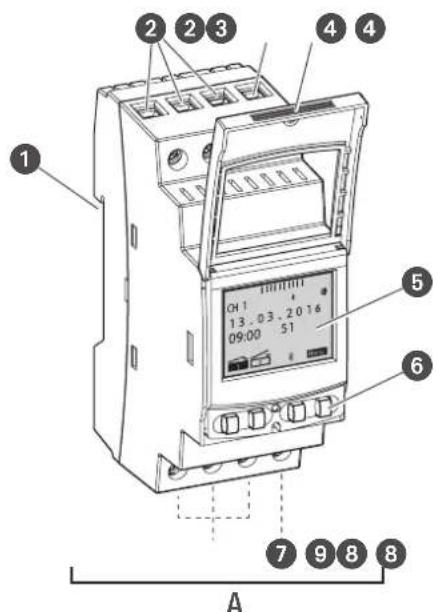

Obr. 1: Spínací hodiny pro montáž do rozvaděče

A Jedno nebo dvoukanálové spínací hodiny pro montáz do rozvaděče 110 – 230 V
B Spínací hodiny pro montáž do rozvaděče 12/24 V
1 Klik systém pro montáž na lištu DIN
2 Připojovací svorky pro kanál 2 (jen u dvoukanálové varianty)
3 Připojovací svorka fáze
4 Plombovatelné pouzdro
5 Displej
6 Ovládací tlačítka
7 Připojovací svorka nulového vodiče
8 Připojovací svorky pro kanál 1
9 Bezpotenciálová prázdná svorka

Popis funkce

Spínací hodiny pro montáž do rozvaděče jsou spínací hodiny, které se montují pomocí klik systému na lištu DIN (Obr. 1 ^① ); spínají k nim připojená zařízení. Spínací hodiny pro montáž do rozvaděče mají 1, resp. 2 kanály a lze je obsluhovat prostřednictvím displeje (Obr. 1 ^⑤ ) a 4 ovládacích tlačítek (Obr. 1 ^⑥ ). Spínací hodiny pro montáž do rozvaděče je možné programovat ručně nebo prostřednictvím mobilního zařízení. Frekvence rádiového signálu se pohybuje okolo 2,4 GHz a maximální vysílací výkon činí 1,8 mW.

Technické parametry (DIN EN 60730-1)

Princip činnosti 1.B

Stupeň znečištění 2

Jmenovité rázové napětí 4000 V

Technické parametry zařízení popsaných v tomto návodu naleznete na:

https://qgragess/side/de/tsdeattesmakt-specs.

Možnosti použití

Na spínacích hodinách pro montáž do rozvaděče lze naprogramovat tyto funkce:

• Programování nezávislé na datu
• Programování s ohledem na datum
• Programování Zapnutí, Vypnutí
  • * Impulzní, cyklické a náhodné programování
• * Programování závislé na východu a západu slunce
• Vytvoření programu prostřednictvím mobilních zařízení

* Tyto funkce závisí na variantě přístroje.

Zobrazovací a ovládací prvky

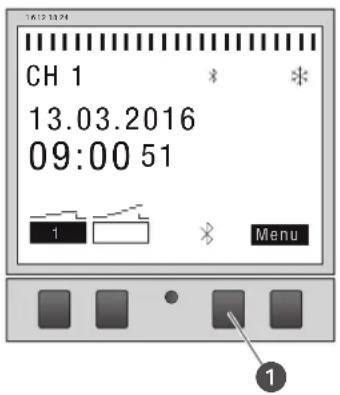

Obr. 2: Rozvržení displeje

1 Kanál
2 Naprogramované časy spínání
3 Bluetooth
4 Letní čas
5 Zimní čas
6 Indikace funkce pravých tlačítek
⑦ Tlačitko Menu
8 Tlačítko Bluetooth
9 Tlačitko Reset
10 Levá tlačítka
11 Indikace funkce levých tlačítek

Indikace funkce obou pravých tlačítek (Obr.2/⑦ + ⑧)

Indikace Funkce

Menu Vstup do programovacího režimu.

Bluetooth Stisknutí tlačítka aktivuje funkci Bluetooth a umožňuje navázání spojení.

ESC Krátké stisknutí = Návrat o krok zpět.

Dlouhé stisknutí (2 sekundy) = Návrat do automatického režimu.

OK Provést výběr a převzít.

< Vrátit zpět poslední zadání, např. při zadání času.

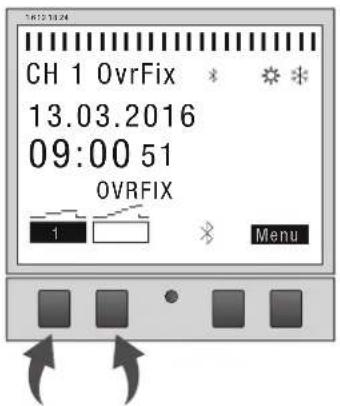

Indikace funkce obou levých tlačítek (Obr. 2/10)

Indikace Funkce

FIX Provozní režim ZAPNUTO (FIX) - Kanál je trvale zapnutý.

FIX Provozní režim VYPNUTO (FIX) - Kanál je trvale vypnutý.

1

OVR Režim Override - Běžící program se přepíše až do přístího automatického příkazu.

Automatický režim ZAP - Kanál se zapíná podle naprogramovaného času spínání.

Automatický režim VYP - Kanál se vypíná podle naprogramovaného času spínání.

1

A B

Indikace nepřipojeného rozšíření kanálů.

^ Listovat v menu nahoru.

A Listovat v menu dolů.

– Krátké stisknutí = Zobrazená hodnota (hodina, minuta atd.) se sníží o 1.

Dlouhé stisknutí (2 sekundy) = rychlé procházení.

Snížení nebo Zrušení volby výběru kanálu a dne.

+ Krátké stisknutí = Zobrazená hodnota (hodina, minuta atd.) se zvýší o 1.

Dlouhé stisknutí (2 sekundy) = rychlé procházení.

Zvýšení nebo výběr u volby kanálu nebo dne.

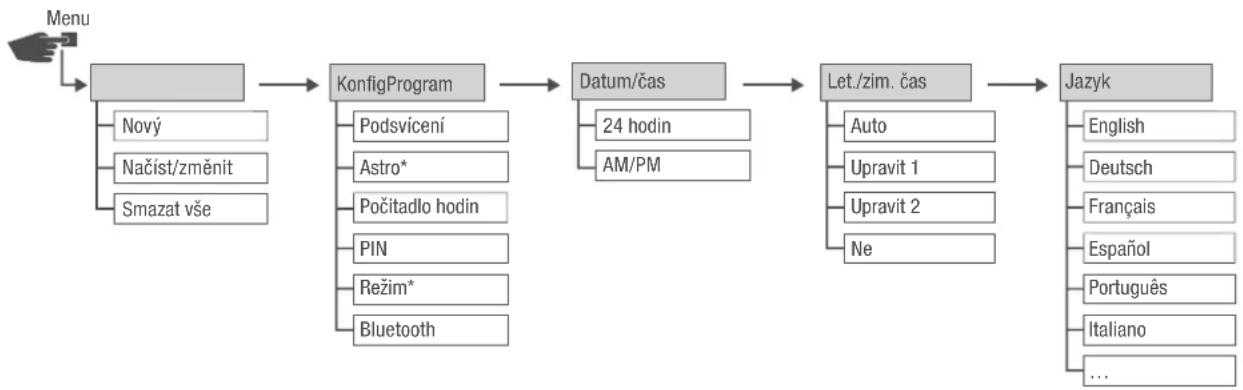

Struktura menu

    B --> G["Nový"]
    B --> H["Načíst/změnit"]
    B --> I["Smazat vše"]
    C --> J["Podsvícení"]
    C --> K["Astro*"]
    C --> L["Počitadlo hodin"]
    C --> M["PIN"]
    C --> N["Režim*"]
    C --> O["Bluetooth"]

    D --> P["24 hodin"]
    D --> Q["AM/PM"]

    E --> R["Auto"]
    E --> S["Upravit 1"]
    E --> T["Upravit 2"]
    E --> U["Ne"]

    F --> V["English"]
    F --> W["Deutsch"]
    F --> X["Français"]
    F --> Y["Espaníol"]
    F --> Z["Português"]
    F --> AA["Italiano"]
    F --> AB["..."]

Obr. 3: Struktura menu

* Tyto funkce závisí na variantě přístroje.

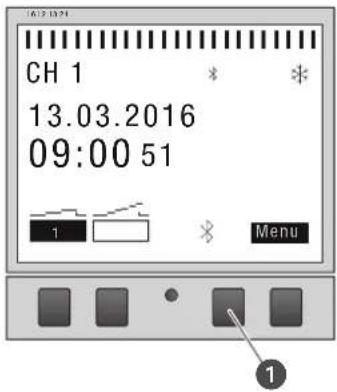

Struktura menu se objeví na displeji po stisknutí tlačítka menu (Obr. 2⑦).

Stáhnout aplikaci

Spínací hodiny pro montáž do rozvaděče je možné programovat prostřednictvím mobilního zařízení.

K dispozici je mobilní aplikace jak pro přístroje s Androidem, tak s iOS; alternativně naskenujte zobrazený QR kód a nainstalujte aplikaci.

Bezpečnost

Bezpečnostní upozornění

Bezpečnostní upozornění jsou v tomto návodu označena symboly. Bezpečnostní upozornění jsou uvedena signálními slovy, která vyjadřují rozsah ohrožení.

VÝSTRAHA!

Tato kombinace symbolu a signálního slova upozorňuje na možnou nebezpečnou situaci, která vede k usmrcení nebo těžkým zraněním, pokud se jí nepředejde.

POZOR!

Tato kombinace symbolu a signálního slova upozorňuje na možnou nebezpečnou situaci, která může vést k drobným nebo lehkým poraněním, pokud se jí nepředejde.

UPOZORNĚNÍ!

Tato kombinace symbolu a signálního slova upozorňuje na možnou nebezpečnou situaci, která může vést k věcným nebo ekologickým škodám, pokud se jí nepředejde.

OCHRANA

ŽIVOTNÍHO

PROSTŘEDÍ!

Tato kombinace symbolu a signálního slova upozorňuje na možné ohrožení životního prostředí.

Tipy a doporučení

Tento symbol zvýrazňuje užitečné tipy, doporučení a informace pro efektivní a bezporuchový provoz.

Použití ke stanovenému účelu

• Spínací hodiny pro montáž do rozvaděče slouží výhradně ke spínání elektrických zařízení v soukromém a komerčním sektoru, kde toto není z hlediska správného používání zakázáno.
• Spínací hodiny pro montáž do rozvaděče se smí montovat výhradně na lišty DIN.

Ke správnému používání patří také dodržování všech údajů v tomto návodu.

Jakékoli používání nad rámec správného používání nebo odlišné používání je považováno za nesprávné. Při zasahování do přístroje a jeho úpravách pozbývá zákonná záruka platnosti.

VÝSTRAHA!

Nebezpečí v důsledku příliš malého průřezu kabelu!

Při použití vedení s malým průřezem může dojít ke zkratu nebo požáru.

– Pro vedení používejte připojovací svorky o průřezu od 1 mm² do 2,5 mm².

UPOZORNĚNÍ!

Poškození spínacích hodin pro montáž do rozvaděče v důsledku nesprávného místa instalace!

Při montáži na nesprávné místo může dojít k poškození spínacích hodin pro montáž do rozvaděče.

- Spínací hodiny pro montáž do rozvaděče používejte jen v suchých prostorách a nemontujte je do blízkosti přístrojů s indukčními výboji (motory, transformátory atd.).

– Spínací hodiny pro montáž do rozvaděče montujte jen na lišty DIN.

Zbytková rizika

Přístroj je koncipován podle stavu techniky a aktuálních požadavků na bezpečnost.

Přesto zůstávají zbytková nebezpečí, která vyžadují obezřetné zacházení. Dále je uveden výčet zbytkových nebezpečí a z nich plynoucí způsob chování a přijatá opatření.

Certifikace FCC

FCC ID: 2AHH/-DG

Tento přístroj odpovídá odstavci 15 pravidel FCC. Jeho provoz je přípustný za těchto podmínek: (1) Tento přístroj nesmí způsobovat žádné rušivé interference a (2) tento přístroj musí akceptovat přijaté interference, včetně takových, které mohou vést k nežádoucímu provozu.

Elektrický proud

VÝSTRAHA!

Nebezpečí ohrožení života elektrickým proudem!

Nesprávná montáž a instalace přístroje může způsobit ohrožení života elektrickým napětím.

– Montáž a připojení nechte provést výhradně kvalifikovaným elektrikářem.

Požadavky na personál

Kvalifikovaný elektrikář

Kvalifikovaný elektrikář je schopný na základě svého odborného vzdělání, znalostí a zkušeností, jakož i znalosti příslušných norem a předpisů provádět práce na elektrickém zařízení a samostatně rozeznat a předcházet možným nebezpečím.

Kvalifikovaný elektrikář je vyškolený speciálně pro pracovní oblast, v níž se pohybuje, a zná příslušné normy a předpisy.

Instalace

Elektrické připojení

VÝSTRAHA!

Nebezpečí ohrožení života elektrickým proudem!

Nesprávná montáž a instalace přístroje může způsobit ohrožení života elektrickým napětím.

– Montáž a připojení nechte provést výhradně kvalifikovaným elektrikářem.

Personál:

• Kvalifikovaný elektrikář

Materialy:

• Lišta DIN (15 mm x 7,5 mm)
• Lišta DIN (15 mm x 12,5 mm)

Předpoklad:

- Připojovací svorky vedení musí mít průřez od 1 mm ^2 do 2,5 mm ^2 .

Obr. 4: Montáž na lištu DIN

1. Spínací hodiny pro montáž do rozvaděče nasad'te shora na lištu DIN (Obr. 4) a zatlačte dozadu, až zaskočí.

Elektrické připojení

1. Připojovací kabely odizolujte.

• Délka odizolování: 8 mm

! Utahovací momenty K zamezení poškození a chybnému kontaktu přišroubujte připojovací svorky utahovacím UPOZORNĚNÍ! momentem 1,2 – 1,4 Nm.

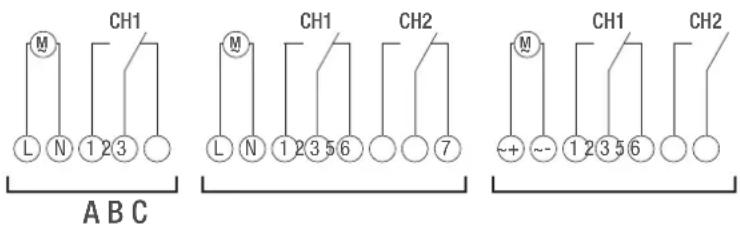

Obr. 5: Schéma zapojení

A Jednokanálové spínací hodiny pro montáž do rozvaděče 110 – 230 V
B Dvoukanálové spínací hodiny pro montáz do rozvaděče 110 – 230 V
C Spínací hodiny pro montáž do rozvaděče 12/24 V

1. Spínací hodiny pro montáž do rozvaděče připojte podle schématu zapojení (Obr. 5/A), (Obr. 5/B) nebo (Obr. 5/C).

Konfigurace

Záložní baterie

! UPOZORNĚNÍ!

Snížená rezerva chodu záložní baterie!

Při obsluze bez připojení k síti se snižuje rezerva chodu záložní baterie.

Po 8 letech skladování bez provozu na síť je záložní baterie vybitá.

Připojení k mobilním zařízením

Ruční obsluha a programování jsou možné jen tehdy, když neexistuje aktivní spojení k mobilním zařízením.

První uvedení do provozu

Stav při dodání

Ve stavu po dodání se přístroj nachází v automatickém režimu s předem nastaveným časem, datem a jazykem ovládání (angličtina).

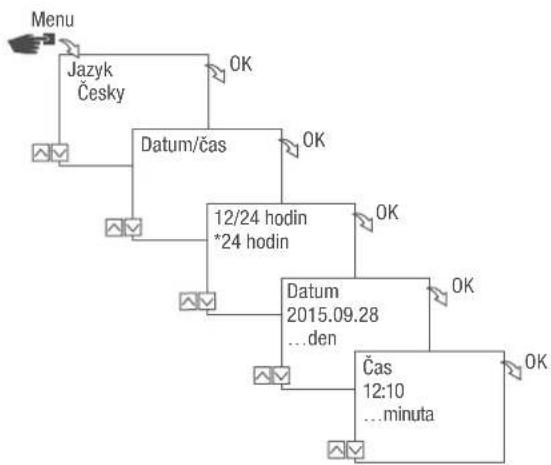

Asistent pro uvádění do provozu

Při prvním stisknutí tlačítka menu provází asistent základními nastaveními, které je možné při prvním uvádění do provozu kontrolovat a přizpůsobit.

Obr. 6: První uvedení do provozu

Nastavení jazyka

1. Stiskněte tlačítko Menu.
2. Zvolte Jazyk a potvrd'te pomocí OK.

Při prvním uvádění do provozu zde vždy stojí Language.

1. Vyberte jazyk a potvrd'te pomocí OK.

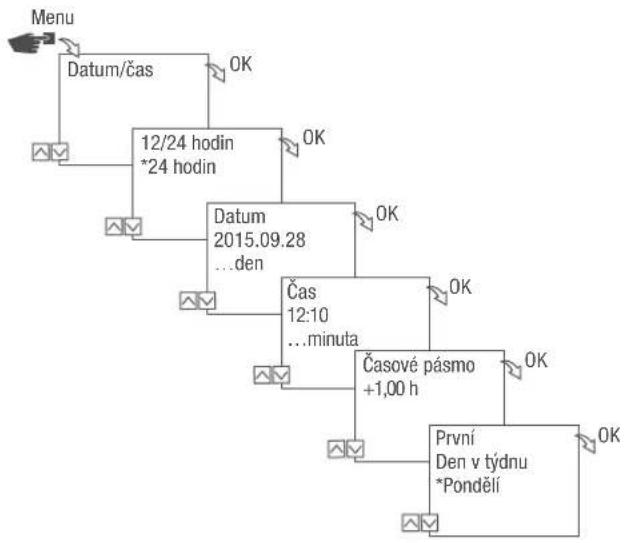

Nastavení data a času

Obr. 8: Nastavení data a času

1. Stiskněte tlačítko Menu.
2. Zvolte Datum/čas a potvrd'te pomocí OK.
3. Vyberte požadované zobrazení času („Možné zobrazení času“ na straně 403) a potvrd’te pomocí OK.
4. Zadejte datum a potvrd'te pomocí OK.
5. Zadejte čas a potvrd'te pomocí OK.
6. Zadejte časové pásmo a potvrd'te pomocí OK.
7. Zadejte první den v týdnu a potvrd'te pomocí OK.

Zvolte den v týdnu

Příklad:

$$ \begin{array}{l} - 1. \text { den } = \text { neděle } \dots 1 - 5 = \text { Ne } - \text { Čt } \ - 1. \text { den } = \text { pondělí } \ldots 1 - 5 = \text { Po } - \text { Pá } \ \end{array} $$

Možné zobrazení času

Nastavení Dopad

24 hodin Čas se zobrazuje v 24hodinovém formátu.

AM/PM Čas se zobrazuje v 12hodinovém formátu.

$$ \begin{array}{l} \bullet \quad A M = d o p o l e d n e \ \bullet \quad P M = o d p o l e d n e \ \end{array} $$

Letní/zimní čas

Automatický výpočet letního/zimního času může probíhat podle možných nastavení („Možná nastavení“ na straně 404), nebo se může deaktivovat.

Možná nastavení

Nastavení Dopad

EU (tovární nastavení) Přestavení se provádí vždy poslední neděli v březnu a říjnu. Ta se každý rok počítá znovu.

USA Přestavení se provádí vždy druhou neděli v březnu a první neděli v listopadu. Ta se každý rok počítá znovu.

Upravit 1 Letní/zimní čas se pro každý rok automaticky nově vypočítá.

Ke změně času dochází v danou neděli ze 2. na 3. hodinu (letní čas), resp. ze 3. na 2. (zimní čas).

- Leží-li zadané datum mezi 1. a 15. vybraného měsíce, proběhne změna vždy první neděli.

- Leží-li zadané datum mezi 16. a 31. vybraného měsíce, proběhne změna vždy poslední neděli.

Upravit 2 Ke změně dochází každý rok vždy ke stejnému zadanému datu.

Ne Beze změny.

Obr. 9: Volba letního a zimního času

1. Stiskněte tlačítko Menu.
2. Zvolte Let./zim. čas.
3. Vyberte požadované nastavení („Možná nastavení“ na straně 404) a potvrd’te pomocí OK.
4. Po zadání nastavení Přizpůsobit 1 nebo Přizpůsobit 2 zadejte měsíc a den a potvrd'te pomocí OK.

Nastavení informace o stanovišti

V menu Astro se stanoví informace o stanovišti.

Když je stanoviště definované, můžete přizpůsobit programy podle východu a západu slunce příslušného stanoviště.

Obr. 10: Nastavení informace o stanovišti

Funkce Astro je závislá na variantě.

1. Stiskněte tlačítko Menu.
2. Zvolte Konfig a potvrd'te pomocí OK.
3. Vyberte požadované nastavení („Možná nastavení“ na straně 405) a potvrd’te pomocí OK.
4. Vyberte specifikaci požadovaného nastavení a potvrd'te pomocí OK.
   → Programy se přizpůsobí k době východu nebo západu slunce vybraného města.

Možná nastavení

Nastavení Volba Specifikace

Stát Označení země stanoviště. Výběr měst se zobrazí.

Souřadnice Zeměpisná šířka a délka stanoviště. –

Nastavení Astro korekce

V menu Korekce je možné upravovat programování týkající se východu a západu slunce ve vztahu k vlastnímu programování.

Obr. 11: Nastavení Astro korekce

Korekční funkce závisí na variantě přístroje.

Při větším počtu nastavených případů východu a západu slunce je zohledněn vždy první východ slunce a poslední západ slunce.

Impulzní, cyklické a náhodné programování nelze korigovat.

1. Stiskněte tlačítko Menu.
2. Zvolte Konfig a potvrd'te pomocí OK.
3. Zvolte menu Astro a potvrd'te pomocí OK.
4. Zvolte Korekce a potvrd'te pomocí OK.
5. Zvolte ZAP a potvrd'te pomocí OK.

Astro korekce je aktivovaná a nastaví se jednotlivě pro každé programování.

Nastavení podsvícení

V menu Podsvícení se nastavuje doba podsvícení po posledním stisknutí tlačítka.

Obr. 12: Nastavení podsvícení

1. Stiskněte tlačítko Menu.
2. Zvolte Konfig a potvrd'te pomocí OK.
3. Zvolte Podsvícení a potvrd'te pomocí OK.
4. Vyberte požadované nastavení („Možná nastavení“ na straně 407) a potvrďte pomocí OK.

Možná nastavení

Nastavení Dopad

Fix ON Podsvícení displeje zůstane trvale zapnuté.

2 min Podsvícení displeje zůstane zapnuté dvě minuty po posledním stisknutí tlačítka.

Čtení počitadla hodin

V menu Čtení počítadla hodin se zobrazují provozní hodiny přístroje.

Obr. 13: Čtení počitadla hodin

1. Stiskněte tlačítko Menu.
2. Zvolte Konfig a potvrd'te pomocí OK.
3. Zvolte Počitadlo hodin a potvrd'te pomocí OK.
4. Zvolte Číst a potvrd'te pomocí OK.
5. Zvolte požadovaný kanál a potvrd'te pomocí OK.
6. Pomocí ESC zpět na výběr kanálu, chcete-li odečíst počitadlo hodin pro další kanál.

Vynulování počitadla hodin

V menu Nulování je možné počitadlo hodin nastavit na 0.

Obr. 14: Vynulování počitadla hodin

1. Stiskněte tlačítko Menu.
2. Zvolte Konfig a potvrd'te pomocí OK.
3. Zvolte Počitadlo hodin a potvrďte pomocí OK.
4. Zvolte Číst a potvrd'te pomocí OK.
5. Zvolte kanál a potvrd'te pomocí OK.
6. Vyberte požadované nastavení („Možná nastavení“ na straně 409) a potvrďte pomocí OK.

Možná nastavení

Nastavení Dopad

Ne Počitadlo hodin pokračuje v počítání.

Nastavení servisního počitadla

V menu Servisní počitadlo hodin se může nastavit, po kolika provozních hodinách se zobrazí servisní hlášení pro kanál. Indikace Servis CHX probíhá v automatické režimu střídavě s časem.

Obr. 15: Nastavení servisního počitadla

1. Stiskněte tlačítko Menu.
2. Zvolte Konfig a potvrd'te pomocí OK.
3. Zvolte Počitadlo hodin a potvrd'te pomocí OK.
4. Zvolte Servis a potvrd'te pomocí OK.
5. Zvolte požadovaný kanál a potvrd'te pomocí OK.
6. Nastavte interval (+/-) a potvrd'te pomocí OK.
7. Pomocí ESC zpět na výběr kanálu, chcete-li nastavit servisní počitadlo pro další kanál.

Nastavení PIN

Obr. 16: Nastavení PIN

1. Stiskněte tlačítko Menu.
2. Zvolte Konfig a potvrd'te pomocí OK.
3. Zvolte PIN a potvrd'te pomocí OK.
4. Zvolte Zadejte PIN a potvrd'te pomocí OK.
5. Zadejte PIN a potvrd'te pomocí OK.

Všechny konfigurace, ruční ovládání a programování jsou chráněné pomocí PIN a bez zadání PIN je nelze měnit.

Volba režimu

V menu Režim se nastavuje, zda mají být k dispozici standardní funkce nebo rozšířené funkce.

Obr. 17: Volba režimu

1. Stiskněte tlačítko Menu.
2. Zvolte Konfig a potvrd'te pomocí OK.

3. Vyberte Režim a potvrd'te pomocí OK.

4. Vyberte požadované nastavení („Možná nastavení“ na straně 412) a potvrďte pomocí OK.

Možná nastavení

Standard Rozšířené

- Příkaz ZAP/ VYP - Příkaz ZAP/ VYP

• Nastavení priorit programů (↳ kapitola „Nastavení priorit programů“ na straně 425)
• Programování závislé na východu a západu slunce
• Impulzní programování (➔ kapitola „Programování impulzního spínání“ na straně 430)
• Cyklické programování (➔ kapitola „Programování cyklického spínání“ na straně 432)
• Náhodné programování (↳ kapitola „Programování náhodného spínání“ na straně 435)

Volba provozního režimu

Obr. 18: Provozní režim

Levými funkčními tlačítky se volí provozní režim přístroje.

Možná nastavení
FIX	Trvale ZAP (FIX) Kanál trvale zapnutý.
1
FIX	Trvale VYP (FIX) Kanál trvale vypnutý.
1
OVR	Režim Override (OVR) VYP S režimem Override se běžící program dočasně přepíše.
	Předčasné spuštění později nabíhajícího programu pomocí Režim Override ZAP“

Funkce Override platí pouze pro aktuální program a zůstane zachována až do dalšího automatického příkazu. Přístroj se poté vrátí do automatického režimu.

Příklad:

Denní program zapíná přístroj každý den od rána 08:00 hod. do odpoledne 17:00 hod. Pokud se ale přístroj má výjimečně zapnout již v 06:00 hod., používá se k tomu režim Override.

Možná nastavení

Režim Override (OVR) VYP S režimem Override se běžící program dočasně přepíše.

- Dřivější ukončení aktuálně běžícího programu pomocí „Režim Override VYP“.

Funkce Override platí pouze pro aktuální program a zůstane zachována až do dalšího automatického příkazu. Přístroj se poté vrátí do automatického režimu.

Příklad:

Denní program zapíná přístroj každý den od rána 08:00 hod. do odpoledne 17:00 hod. Pokud se ale přístroj má výjimečně vypnout v již v 16:00 hod., používá se k tomu režim Override.

Automatický režim ZAP Kanál zapíná na základě naprogramovaných spínacích časů.

Automatický režim VYP Kanál vypíná na základě naprogramovaných spínacích časů.

Čtení nastavení Bluetooth

Obr. 19: Nastavení Bluetooth

1. Stiskněte tlačítko Menu.
2. Zvolte Konfig a potvrd'te pomocí OK.
3. Zvolte Bluetooth a potvrd'te pomocí OK.
4. Zvolte Smart Link nebo Všeobecně a potvrďte pomocí OK.
   Nastavení („Nastavení Bluetooth“ na straně 415) Ize odečíst.

Přes mobilní zařízení je možné změnit název přístroje.

Nastavení Bluetooth

Menu Nastavení

Smart Link MAC adresa

Název zařízení

Všeobecně Číslo verze softwaru

Sériové číslo zařízení

Spojení spínacích hodin pro montáž do rozvaděče s rozšířením kanálů

Uvedené možnosti použití lze naprogramovat na spínacích hodinách pro montáž do rozvaděče a provádět na rozšíření kanálů na požadovaném kanálu. K tomu musí být spínací hodiny pro montáž do rozvaděče spojené s rozšířením kanálů.

Možnosti použití

• Programování nezávislé na datu
• Programování s ohledem na datum
• Impulzní, cyklické a náhodné programování
• Programování závislé na východu a západu slunce
• Vytvoření programu prostřednictvím mobilních zařízení
• Rozhraní Bluetooth-Low-Energy pro příslušenství a mobilní zařízení k programování

Rozšíření je možné výhradně u určitých variant přístroje.

Příprava navázání spojení

Obr. 20: Navázání Bluetooth spojení u spínacích hodin pro montáž do rozvaděče

1. Stiskněte tlačítko Bluetooth (Obr. 20/ ①) na spínacích hodinách pro montáž do rozvaděče.

Obr. 21: Nastavení Bluetooth

1. Stiskněte tlačítko Menu.
2. Zvolte Konfig a potvrd'te pomocí OK.
3. Zvolte Bluetooth a potvrd'te pomocí OK.
4. Zvolte BLE zařízení a potvrd'te pomocí OK.

Obr. 22: Navázání Bluetooth spojení u rozšíření kanálů

1. Stiskněte tlačítko Bluetooth (Obr. 22/ ①) na rozšíření kanálů.

Symbol Bluetooth bliká 2 minuty. Na displeji se zobrazí seznam všech v blízkosti dostupných zařízení.

Proces se musí dokončit do 2 minut, jinak se musí postup opakovat.

Po prvním připojení se spínací hodiny pro montáž do rozvaděče automaticky spojí s mobilním zařízením v blízkosti.

Bluetooth spojení zůstává zachované při výpadku proudu po dobu 2 minut.

Vytvoření spojení

Obr. 23: Volba rozšíření kanálů

1. Na spínacích hodinách pro montáž do rozvaděče vyberte levými tlačitky (Λ/∨) ze seznamu připojované rozšíření kanálů a potvrďte pomoci +.

Připojené rozšíření kanálů se označí pomocí #.

1. Výběr nového rozšíření kanálů levými tlačitky (Λ/ν) a potvrzení pomocí +.

Obr. 24: Rozšíření kanálů je spojené se spínacími hodinami pro montáž do rozvaděče

1. Rozšíření kanálů zobrazuje při aktivním spojení název připojeného zařízení (Obr. 24/1).

Zobrazení na displeji se přepíná mezi názvem připojeného zařízení a aktuálním datem a časem.

Označení kanálů se přepne při navázaném spojení z „A“ a „B“ na „3“ a „4“, „5“ a „6“ resp. „7“ a „8“.

1. Pokud jsou spínací hodiny pro montáž do rozvaděče, resp. rozšíření kanálů chráněné pomocí PIN, zadejte na spínacích hodinách PIN.

Odpojení rozšíření kanálů od spínacích hodin pro montáž do rozvaděče

Obr. 25: Volba rozšíření kanálů

1. Na spínacích hodinách pro montáž do rozvaděče vyberte levými tlačítky (Λ/∨) ze seznamu odpojované rozšíření kanálů a potvrďte pomoci –.

Připojená rozšíření kanálů se označí pomocí #.

1. Výběr dalšího oddělovacího rozšíření kanálů potvrďte levými tlačítky (Λ/∨) a potvrzení pomocí +.

Označení kanálů se přepne při úspěšném odpojení z „3“ a „4“, „5“ a „6“ resp. „7“ a „8“ na „A“ a „B“.

Obsluha a programování spínacích hodin pro montáž do rozvaděče přes mobilní zařízení

Připojení k mobilním zařízením

Přes Bluetooth připojení lze přímo ovládat funkce „FIX ZAP/VYP“ a „Režim Override (OVR)“ spínacích hodin pro montáž do rozvaděče.

Nastavení a programování je možné provést přes mobilní zařízení a provádět na požadovaném kanálu spínacích hodin pro montáž do rozvaděče. Nastavení a programy vytvořené na mobilní aplikaci se musí přenést na spínací hodiny pro montáž do rozvaděče (Obr. 26).

K programování spínacích hodin pro montáž do rozdělovače prostřednictvím mobilního zařízení je zapotřebí příslušná mobilní aplikace. K dispozici je mobilní aplikace jak pro přístroje s Androidem, tak s iOS; alternativně naskenujte zobrazený QR kód a nainstalujte aplikaci.

Příprava navázání spojení

1. Zapněte Bluetooth na mobilním zařízení.

Obr. 27: Navázání Bluetooth spojení u spinacích hodin pro montáz do rozvaděče

1. Stiskněte tlačítko Bluetooth (Obr. 27/ ①) na spínacích hodinách pro montáž do rozvaděče.

Symbol Bluetooth bliká 2 minuty. Na mobilním zařízení se zobrazí seznam všech v blízkosti dostupných spínacích hodin pro montáž do rozdělovače.

Proces se musí dokončit do 2 minut, jinak se musí postup opakovat.

Po prvním připojení se spínací hodiny pro montáž do rozvaděče automaticky spojí s mobilním zařízením v blízkosti.

Bluetooth spojení zůstává zachované při výpadku proudu po dobu 2 minut.

Vytvoření spojení

1. Na mobilním zařízení se musí vybrat spínací hodiny pro montáž do rozvaděče.

→ Spínací hodiny pro montáž do rozvaděče zobrazují při aktivním připojení symbol Bluetooth (FIX).

Programování

Informace k programování

! UPOZORNĚNÍ!

Snížená rezerva chodu záložní baterie! Při obsluze bez připojení k sítí se snižuje rezerva chodu záložní baterie.

Nastavení priorit Příkazy k vypnutí mají přednost před příkazy k zapnutí.

Programovací kroky

Předpoklad:

- Neexistuje aktivní připojení k mobilním zařízením.

1. Stanovte datum resp. rozsahy kalendářních dat.

V tomto menu můžete stanovit, který den, resp. v jakém časovém intervalu (datum od ... do) se přístroj zapne, resp. vypne.

1. Stanovte funkci a čas spínání.

V tomto menu lze stanovit, který příkaz ke spínání se má provést v jakém čase. Tyto varianty jsou k dispozici u verzí:

• Funkce ZAP/VYP je k dispozici u všech verzí.
• Impulzní, cyklické a náhodné programování je závislé na variantě přístroje.

Funkce a časy spínání lze stanovit u kanálu v závislosti na datu nebo pro různé rozsahy kalendářních dat (↳ kapitola „Programování závislé/nezávislé na datu“ na straně 423).

PROGRAMOVÁNÍ ZÁVISLÉ/NEZÁVISLÉ NA DATU

Spínací hodiny pro montáž do rozvaděče lze programovat s rozsahem nebo bez rozsahu kalendářních dat.

Obr. 28: Programování bez data nebo s datem

Volitelný doplněk Vstup Výsledek
Programování spínacích hodin pro montáž do rozvaděče bez rozsahu kalendářních dat.	S datem?Vyberte Ne a potvrďte pomocí OK.	Příkazy ke spínání platí v závislosti na datu.
Programování spínacích hodin pro montáž do rozvaděče s rozsahem kalendářních dat.	S datem?Zvolte Ano a potvrďte pomocí OK.Můžete nadefinovat několik rozsahů kalendářních dat. Po stanovení posledního rozsahu kalendářních dat vyberteNe a potvrďte pomocí OK.	Příkazy ke spínání platí pro dny, resp. časová období, nadefinované při programování.

POUŽÍVÁNÍ HVĚZDIČEK

Pro vkládání data můžete používat zástupný znak jako náhradu určitého údaje (hvězdičky). To vám umožní naprogramovat stále se opakující časy spínání, které mají být spuštěny například vždy první den v měsící. Místo číslic roku nebo měsíce můžete zvolit hvězdičky **** pro rok a ** pro měsíc.

Pro výběr hvězdiček se nejprve zadá rok; poté jsou navrženy další možnosti. Prostřednictvím blikajících tlačítek se zobrazuje, kde se nacházíte a pomocí (+/-) lze pak zadat rok nebo měsíc.

Příklady zápisu kalendářních dat s hvězdičkami

Zadání kalendářního data Provedení

2016.**.13 – 2016.**.13 Příkaz ke spínání bude prováděn každého 13. dne v měsíci.

****.**.01 – ****.**.01 Příkaz ke spínání bude prováděn každý rok k prvnímu dni v měsíci.

NASTAVENÍ PRIORIT PROGRAMŮ

Pomocí nastavení priorit se stanoví, v jakém pořadí budou programy zařízení prováděny. Tak může být prováděn denní příkaz ke spínání, ale pomocí vyšší priority může být definováno, že ve stanovené dny nebo časová období platí jiné časy spínání.

Příklad

Denní program zapíná přístroj každý den od rána 08:00 hod. do odpoledne 17:00 hod. Jestliže se přístroj např. o víkendu nebo o svátcích nemá zapínat, musí se pro tyto dny vytvořit program s vyšší prioritou. Tento program pak bude mít přednost před jinými nastaveními.

Standardně jsou priority nastavené tímto způsobem:

• Bez data
  – Velmi nízká
• Časový interval
  – Střední
  • S definovaným datem (např. 01.01.2016)
  – Vysoká

Lze nastavit tyto priority:

• Velmi nízká
  • Nízká
• Střední
  • Vysoká
• Velmi vysoká

Vytvoření nového spínacího programu

PROGRAMOVÁNÍ PŘÍKAZU ZAP

Obr. 29: Programování přikazu ZAP

1. Stiskněte tlačítko Menu.
2. Zvolte Program a potvrd'te pomocí OK.
3. Zvolte Nový a potvrd'te pomocí OK.

Krátce se zobrazí počet dosud volných pozic pro ukládání programů (PXXX). Krátce se zobrazí počet dosud volných pozic pro spínací programy (dXXX).

1. V bodu menu S datem? stanovte, zda se spínací program má programovat s datem ( kapitola „Programování závislé/nezávislé na datu“ na straně 423).
2. Zvolte funkci ZAP a potvrd'te pomocí OK.
3. Zadejte hodinu a minutu času zapnutí (+/-) a jednotlivě je potvrd'te pomocí OK.

V závislosti na variantě: Namísto hodiny a minuty lze také zvolit východ slunce (Vých. slunce) nebo západ slunce (Záp. slunce). Východ a západ slunce se navíc zobrazí jako alternativa k hodině a minutě.

1. Při aktivované Astro korekci vyberte požadované nastavení a potvrďte pomocí OK.

Možná nastavení Astro korekce

Nastavení Dopad
hh:mm	--	Korekce je deaktivovaná.
hh:mm		Příkaz ke spínání se provede jen tehdy, když k východu slunce dojde po nastaveném čase.
hh:mm		Příkaz ke spínání se provede jen tehdy, když k východu slunce dojde před nastaveným časem.
hh:mm		Příkaz ke spínání se provede jen tehdy, když k západu slunce dojde po nastaveném čase.
hh:mm		Příkaz ke spínání se provede jen tehdy, když k západu slunce dojde před nastaveným časem.

1. Vyberte specifikaci požadovaného nastavení Astro korekce a potvrďte pomocí OK.

2. Nastavte den (dny) v týdnu (Λ/ν), kdy má platit čas spínání, a potvrďte pomocí OK.

Dny v týdnu 1 – 5, 6 – 7 a 1 – 7 jsou přednastavené. Jednotlivé dny v týdnu lze nastavit pod bodem menu „Zvolit dny“ (+/-).

1. Zvolte kanál (+/-), pro který má být nastaven čas spínání, a potvrd'te pomocí OK.

Výběr kanálů se zobrazuje jen od 2 kanálů.

+ Aktivní kanál – Neaktivní kanál

1. K vytvoření nového času spínání zvolte ANO a potvrd'te pomocí OK.
2. Automaticky navrženou prioritu převezměte a potvrd'te pomocí OK, nebo prioritu upravte.

Volba priority je možná pouze v rozšířeném režimu (⇨ kapitola „Nastavení priorit programů“ na straně 425).

PROGRAMOVÁNÍ PŘÍKAZU VYP

Obr. 30: Programování příkazu VYP

1. Stiskněte tlačítko Menu.
2. Zvolte Program a potvrd'te pomocí OK.
3. Zvolte Nový a potvrd'te pomocí OK.

→ Krátce se zobrazí počet dosud volných pozic pro ukládání programů (PXXX). Krátce se zobrazí počet dosud volných pozic pro spínací programy (dXXX).

1. V bodu menu S datem? stanovte, zda se spínací program má programovat s datem (↳ kapitola „Programování závislé/nezávislé na datu“ na straně 423).

2. Zvolte VYP a potvrd'te pomocí OK.

3. Zadejte hodinu a minutu času zapnutí (+/-) a jednotlivě je potvrd'te pomocí OK.

V závislosti na variantě: Namísto hodiny a minuty lze také zvolit východ slunce (Vých. slunce) nebo západ slunce (Záp. slunce). Východ a západ slunce se navíc zobrazí jako alternativa k hodině a minutě.

1. Při aktivované Astro korekci vyberte požadované nastavení a potvrd'te pomocí OK.
2. Vyberte specifikaci požadovaného nastavení Astro korekce ( kapitola „Programování příkazu ZAP“ na straně 426) a potvrd’te pomocí OK.
3. Nastavte den (dny) v týdnu (Λ/ν), kdy má platit čas spínání, a potvrďte pomocí OK.

Dny v týdnu 1 – 5, 6 – 7 a 1 – 7 jsou přednastavené. Jednotlivé dny v týdnu lze nastavit pod bodem menu „Zvolit dny“ (+/-).

1. Zvolte kanál (+/-), pro který má být nastaven čas spínání, a potvrďte pomocí OK.

Výběr kanálů se zobrazuje jen od 2 kanálů.

+ Aktivní kanál

– Neaktivní kanál

1. K vytvoření nového času spínání zvolte ANO a potvrd'te pomocí OK.
2. Automaticky navrženou prioritu převezměte a potvrděte pomocí OK, nebo prioritu upravte.

Volba priority je možná pouze v rozšířeném režimu (↳ kapitola „Nastavení priorit programů“ na straně 425).

PROGRAMOVÁNÍ IMPULZNÍHO SPÍNÁNÍ

Impulzní spínání je možné výhradně u určitých variant přístroje.

Obr. 31: Impulzní spínání

Součásti příkazu impulzního spínání:

• (Obr. 31/ ①) počáteční čas
• (Obr. 31/ ②) doba = spínání ZAP

– nejkratší doba sepnutí ZAP: 1 sekunda

– nejdelší doba sepnutí ZAP: 2 hodiny

Příklad

Kanál 1 se má zapnout každý den od pondělí do pátku v 15:00 hod. na dobu 30 sekund.

Obr. 32: Programování impulzního spínání

1. Stiskněte tlačítko Menu.

2. Zvolte Program a potvrd'te pomocí OK.

3. Zvolte Nový a potvrd'te pomocí OK. ⇒ Krátce se zobrazí počet dosud volných pozic pro ukládání programů (PXXX). Krátce se zobrazí počet dosud volných pozic pro spínací programy (dXXX).

4. V bodu menu S datem? stanovte, zda se spínací program má programovat s datem (↳ kapitola „Programování závislé/nezávislé na datu“ na straně 423).

5. Zvolte Impulz a potvrd'te pomocí OK.

6. Zadejte hodinu a minutu času spínání (+/-) a potvrd'te pomocí OK.

7. Zadejte hodinu(y), minutu(y) a sekundu(y) doby impulzu (+/-) a potvrd'te pomocí OK.

8. Nastavte den (dny) v týdnu (∧/∨), kdy má platit čas spínání, a potvrd'te pomocí OK.

Dny v týdnu 1 – 5, 6 – 7 a 1 – 7 jsou přednastavené. Jednotlivé dny v týdnu lze nastavit pod bodem menu „Zvolit dny“ (+/-).

1. Zvolte kanál (+/-), pro který má být nastaven impulz, a potvrd'te pomocí OK.

Výběr kanálů se zobrazuje jen od 2 kanálů.

• Aktivní kanál
  – Neaktivní kanál

• K vytvoření nového času spínání zvolte ANO a potvrd'te pomocí OK.

• Automaticky navrženou prioritu převezměte a potvrd'te pomocí OK, nebo prioritu upravte.

Volba priority je možná pouze v rozšířeném režimu (⇨ kapitola „Nastavení priorit programů“ na straně 425).

PROGRAMOVÁNÍ CYKLICKÉHO SPÍNÁNÍ

Cyklické spínání je možné výhradně u určitých variant přístroje.

Obr. 33: Cyklické spínání

Součásti příkazu cyklického spínání:

• (Obr. 33/ ①) počáteční čas
• (Obr. 33/ ②) doba ZAP = spínání ZAP
• (Obr. 33/ ③) doba VYP = spínání VYP

Pro ukončení cyklu musí být nastaven samostatný příkaz „VYP“. Vkládání cyklických programů do sebe není přípustné.

Příklad

Kanál 1 bude zapnut každé pondělí od 9:00 hod. do pátku 19:00 hod. každých 30 minut na dobu 10 minut.

Spínání Cyklus

Počáteční čas 9:00 hod.

Doba ZAP 10 minut

Doba VYP 20 minut

Samostatný příkaz VYP 19:00 hod.

Obr. 34: Programování cyklického spínání

1. Stiskněte tlačítko Menu.

2. Zvolte Program a potvrd'te pomocí OK.

3. Zvolte Nový a potvrd'te pomocí OK.

→ Krátce se zobrazí počet dosud volných pozic pro ukládání programů (PXXX). Krátce se zobrazí počet dosud volných pozic pro spínací programy (dXXX).

1. V bodu menu S datem? stanovte, zda se spínací program má programovat s datem (↳ kapitola „Programování závislé/nezávislé na datu“ na straně 423).

2. Zvolte funkci Cyklus a potvrd'te pomocí OK.

3. Zadejte hodinu a minutu času spínání (+/-) a potvrd'te pomocí OK.

4. Zadejte Doba ZAP (+/-) a potvrd'te pomocí OK.

5. Zadejte Doba VYP (+/-) a potvrd'te pomocí OK.

6. Zvolte den v týdnu (Λ/ν), kdy má být spuštěn cyklus, a potvrd'te pomocí OK.

Dny v týdnu 1 – 5, 6 – 7 a 1 – 7 jsou přednastavené. Jednotlivé dny v týdnu lze nastavit pod bodem menu „Zvolit dny“ (+/-).

1. Zvolte kanál (+/-), pro který má být nastaven cyklus, a potvrd'te pomocí OK.

Výběr kanálů se zobrazuje jen od 2 kanálů.

• Aktivní kanál
  – Neaktivní kanál

• K vytvoření nového času spínání zvolte ANO a potvrd'te pomocí OK.

K ukončení cyklu se musí vložit příkaz VYP.

1. Proved'te příkazy pro čas vypnutí cyklického spínání ➡ kapitola „Programování příkazu VYP“ na straně 428.
2. Chcete-li vytvořit další čas spínání, zvolte NE.
3. Automaticky navrženou prioritu převezměte a potvrd'te pomocí OK, nebo prioritu upravte.

Volba priority je možná pouze v rozšířeném režimu (⇨ kapitola „Nastavení priorit programů“ na straně 425).

PROGRAMOVÁNÍ NÁHODNÉHO SPÍNÁNÍ

Náhodné spínání je možné výhradně u určitých variant přístroje.

Obr. 35: Programování náhodného spínání

Náhodné programování je možné pouze v rozšířeném režimu (⇨ kapitola „Volba režimu“ na straně 412).

Příklad

Kanál 1 se náhodně zapíná v pondělí až pátek v 06:30 v rozmezí ± 30 minut.

1. Stiskněte tlačítko Menu.
2. Zvolte Program a potvrd'te pomocí OK.
3. Zvolte Nový a potvrd'te pomocí OK.

⇒ Krátce se zobrazí počet dosud volných pozic pro ukládání programů (PXXX). Krátce se zobrazí počet dosud volných pozic pro spínací programy (dXXX).

1. V bodu menu S datem? stanovte, zda se spínací program má programovat s datem (↳ kapitola „Programování závislé/nezávislé na datu“ na straně 423).

2. Zvolte funkci Náhoda ZAP nebo Náhoda VYP a potvrd'te pomocí OK.

Je možné definovat offset až ± 2 hodiny.

1. Zadejte hodinu a minutu času spínání (+/-) a potvrd'te pomocí OK.
2. Zadejte hodinu a minutu časového intervalu náhodného programování (+/-) a jednotlivě je potvrd'te pomocí OK.
3. Nastavte den v týdnu (Λ/ν), ve kterém má přístroj sepnout podle náhodného principu, a potvrďte jej pomocí OK.

Dny v týdnu 1 – 5, 6 – 7 a 1 – 7 jsou přednastavené. Jednotlivé dny v týdnu lze nastavit pod bodem menu „Zvolit dny“ (+/-).

1. Zvolte kanál (+/-), pro který má být nastaven cyklus, a potvrd'te pomocí OK.

Výběr kanálů se zobrazuje jen od 2 kanálů.

• Aktivní kanál
  – Neaktivní kanál

• K vytvoření nového času spínání zvolte ANO a potvrd'te pomocí OK.

• Automaticky navrženou prioritu převezměte a potvrd'te pomocí OK, nebo prioritu upravte.

Volba priority je možná pouze v rozšířeném režimu (↳ kapitola „Nastavení priorit programů“ na straně 425).

Prohlížení, úprava nebo smazání prvků

PROHLÍŽENÍ, ÚPRAVA NEBO SMAZÁNÍ PROGRAMU

Obr. 36: Prohlížení, úprava, smazání programu

1. Stiskněte tlačítko Menu.
2. Zvolte Program a potvrd'te pomocí OK.
3. Zvolte Načíst/Změnit a potvrd'te pomocí OK.
4. Zvolte Program a potvrd'te pomocí OK.
5. Chcete-li prohlížet nebo upravovat seznam (seznam kalendářních dat, časy spínání, priorita), vyberte požadovaný seznam.

Chcete-li vybraný program smazat, zvolte Smazat.

PROHLÍŽENÍ, ÚPRAVA NEBO SMAZÁNÍ ČASŮ SPÍNÁNÍ

Obr. 37: Prohlížení, úprava, smazání časů spínání

1. Stiskněte tlačítko Menu.
2. Zvolte Program a potvrd'te pomocí OK.
3. Zvolte Načíst/Změnit a potvrd'te pomocí OK.
4. Zvolte Program a potvrd'te pomocí OK.
5. Zvolte Časy spínání a potvrd'te pomocí OK.

Smazat: Zvolený čas spínání (např. ZAP/VYP, čas, dny, kanály, impulz nebo cyklus) bude smazán.

Smazat vše: Všechny časy spínání budou smazány.

1. Zvolte Změnit, Doplinit, Smazat nebo Smazat vše a potvrd'te pomocí OK.

PROHLÍŽENÍ, ÚPRAVA NEBO ZRUŠENÍ SEZNAMU KALENDÁŘNÍCH DAT

Obr. 38: Úpravy seznamu kalendářních dat

1. Stiskněte tlačítko Menu.
2. Zvolte Program a potvrd'te pomocí OK.
3. Zvolte Načíst/Změnit a potvrďte pomocí OK.
4. Zvolte Seznam kalendářních dat a potvrd'te pomocí OK.
5. Zvolte Datum a potvrd'te pomocí OK.

Smazat: Zvolené datum (od ... do) se smaže.

Smazat vše: Všechna kalendářní data v seznamu kalendářních dat se zruší.

1. Zvolte Doplnit, Smazat nebo Smazat vše a potvrd'te pomocí OK.

SMAZAT VŠECHNY PROGRAMY

Obr. 39: Smazat všechny programy

1. Stiskněte tlačítko Menu.
2. Zvolte Program a potvrd'te pomocí OK.
3. Zvolte Smazat vše a potvrd'te pomocí OK.
4. Zvolte Ano a potvrd'te pomocí OK.

Likvidace

Nesprávná likvidace

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ!

Nebezpečí pro životní prostředí při nesprávné likvidaci!

Při nesprávné likvidaci může dojít k ohrožení životního prostředí.

– Elektroodpad a elektronické součásti likvidujte odborně, tzn. díly určené k likvidaci roztrídte podle skupin materiálů.
– Likvidaci zásadně provádějte šetrně k životnímu prostředí podle stavu ekologické a recyklační techniky, stejně jako zařízení pro likvidaci odpadů.

Recyklace

Pokud nebyla uzavřena dohoda o zpětném odběru nebo likvidaci, odevzdejte rozebrané součásti k recyklaci:

• Kovy sešrotujte.
• Plastové prvky odevzdejte k recyklaci.
• Ostatní komponenty zlikvidujte roztříděné podle druhu materiálu.
