Caractéristiques	Détails
Type de produit	Commutateur
Modèle	Grässlin talento smart C25
Alimentation	230 V AC
Capacité de charge	16 A
Fonctionnalités	Programmation horaire, contrôle à distance
Installation	Montage sur rail DIN
Maintenance	Vérification régulière des connexions électriques
Sécurité	Protection contre les surcharges et courts-circuits
Dimensions	Standard rail DIN
Poids	Environ 0,5 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - talento smart C25 Grässlin

Comment réinitialiser le Grässlin talento smart C25 ?

Pour réinitialiser le Grässlin talento smart C25, appuyez et maintenez le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Le commutateur ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement alimenté et que le circuit électrique fonctionne. Assurez-vous également que le commutateur est bien connecté à l'alimentation.

Comment configurer le Wi-Fi sur le Grässlin talento smart C25 ?

Utilisez l'application dédiée pour configurer le Wi-Fi. Suivez les instructions à l'écran pour connecter le commutateur à votre réseau sans fil.

Pourquoi le commutateur ne répond-il pas aux commandes de l'application ?

Vérifiez que le commutateur est correctement connecté au Wi-Fi et que l'application est à jour. Redémarrez le commutateur et essayez à nouveau.

Puis-je utiliser le Grässlin talento smart C25 avec des ampoules LED ?

Oui, le Grässlin talento smart C25 est compatible avec des ampoules LED. Assurez-vous que les ampoules sont également compatibles avec le variateur si utilisé.

Comment mettre à jour le firmware du Grässlin talento smart C25 ?

Les mises à jour du firmware peuvent être effectuées via l'application. Allez dans les paramètres du dispositif et recherchez les mises à jour disponibles.

Le commutateur fonctionne-t-il avec Amazon Alexa ou Google Assistant ?

Oui, le Grässlin talento smart C25 est compatible avec Amazon Alexa et Google Assistant. Vous devez lier votre compte dans l'application et suivre les instructions pour l'intégration.

Quel est le maximum de charge supporté par le Grässlin talento smart C25 ?

Le Grässlin talento smart C25 peut supporter une charge maximale de 16 A.

Que faire si le commutateur surchauffe ?

Si le commutateur surchauffe, débranchez immédiatement l'alimentation et vérifiez les connexions. Contactez le service client si le problème persiste.

Comment savoir si le Grässlin talento smart C25 est défectueux ?

Si le commutateur ne fonctionne pas correctement malgré une installation correcte et une alimentation, ou s'il émet des bruits anormaux, il peut être défectueux. Contactez le service client pour assistance.

MODE D'EMPLOI talento smart C25 Grässlin

Cette notice permet une utilisation sûre et efficace de l'horloge modulaire (ci-après « appareil »). Cette notice est une partie intégrante de l'appareil et doit être conservée dans un endroit accessible en permanence à toute personne utilisant l'appareil.

Cette notice doit être lue attentivement et comprise par toute personne utilisant l'appareil avant le début de tout travail. Le respect de toutes les consignes de sécurité et instructions de manipulation indiquées dans cette notice est une condition fondamentale d'un travail sécurisé. En outre, les prescriptions locales de prévention des accidents et les dispositions générales de sécurité s'appliquent au domaine d'utilisation de l'appareil.

Protection du droit d'auteur

Cette notice est protégée par le droit d'auteur.

La cession de cette notice à un tiers, les reproductions de tout type et sous toute forme – y compris d'extraits – ainsi que l'utilisation et/ou la communication du contenu sont interdites sans autorisation écrite du fabricant, sauf pour un usage interne. Toute infraction sera sanctionnée par des dommages et intérêts. Le fabricant se réserve le droit de faire valoir d'autres prétentions.

Le fabricant est propriétaire du droit d'auteur.

Téléchargement

Les informations suivantes sont disponibles sur www.graesslin.de :

• Notice à télécharger
• Caractéristiques techniques

Déclaration de conformité

Grässlin GmbH déclare par la présente que le type d'installation radio « talento smart » satisfait à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante : https://gr.greabs.de/detalations-of-car-confavity

Vue d'ensemble....115

Structure et fonction.... 115

Sécurité....120

Installation....123

Configuration.... 125

Première mise en service 125

Réglage de la langue 126

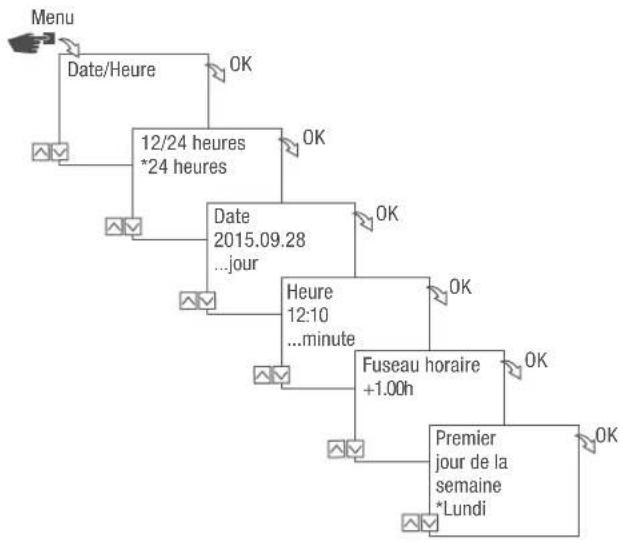

Réglage de la date et de l'heure....127

Sélection de l'heure d'été/d'hiver 129

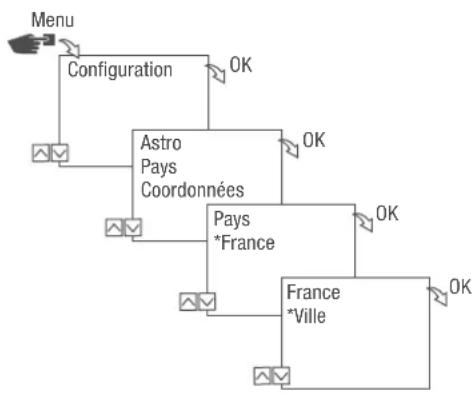

Réglage des informations sur le site....130

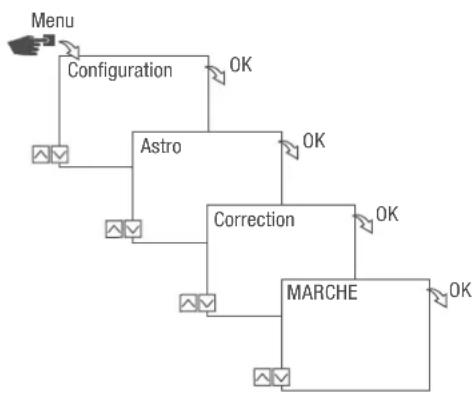

Réglage de la correction Astro 131

Réglage du rétroéclairage....132

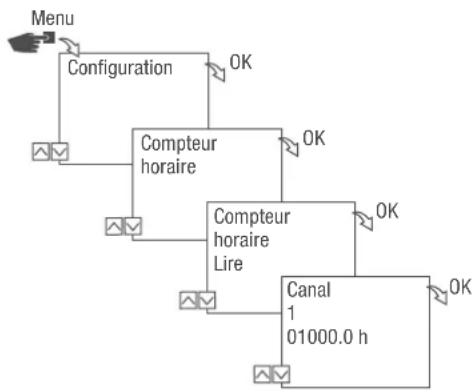

Lecture du compteur horaire....133

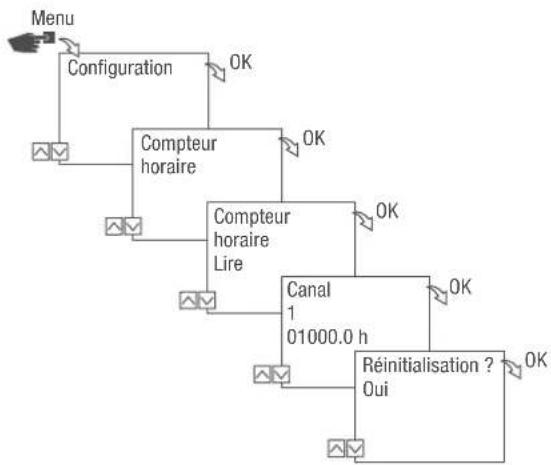

Réinitialisation du compteur horaire .... 134

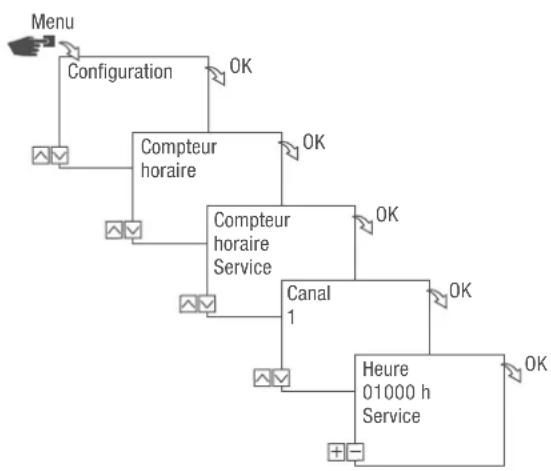

Réglage du compteur de service....135

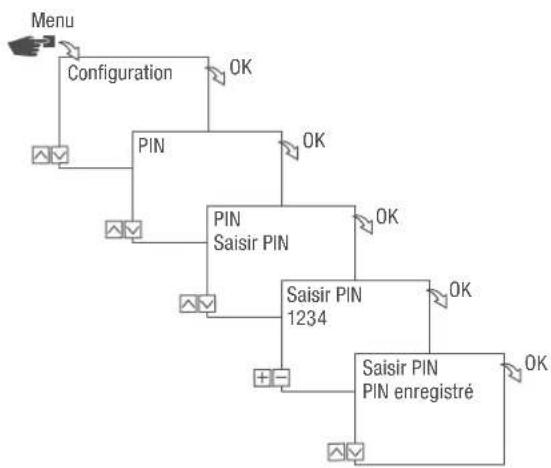

Définition du PIN 136

Choix du mode 137

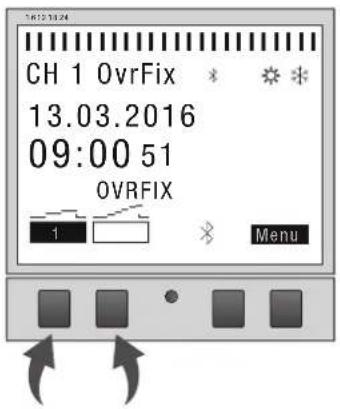

Sélection du mode de fonctionnement 138

Lecture des réglages Bluetooth....140

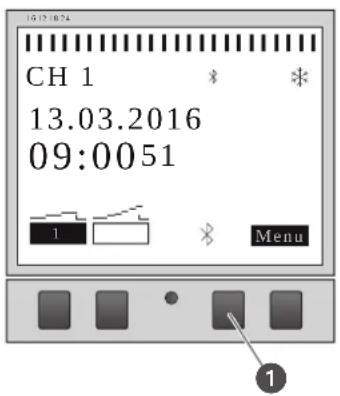

Connexion de l'horloge modulaire à l'extension de canal 141

Déconnexion des extensions de canal de l'horloge modulaire....144

Commande et programmation de l'horloge modulaire via des appareils portables....145

Programmation.... 147

Informations sur la programmation 147

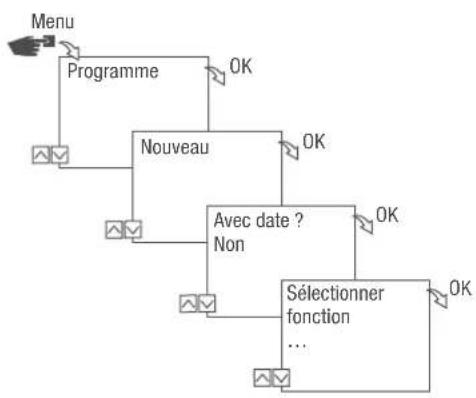

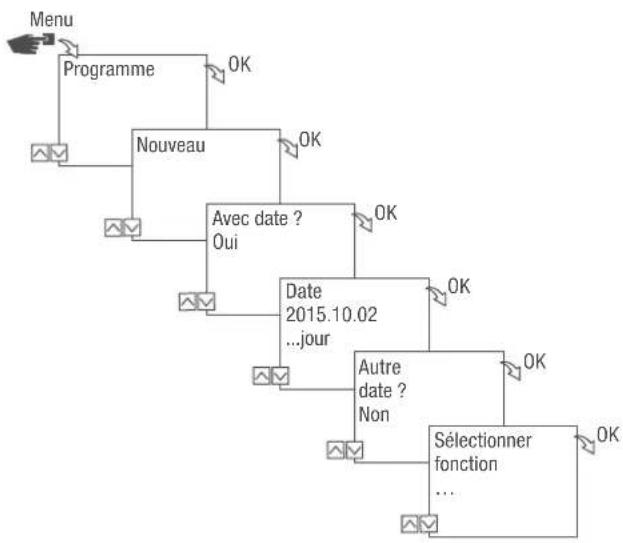

Programmation en fonction de la date/indépendante de la date....148

Utilisation de jokers 149

Priorisation des programmes 150

Création d'un nouveau programme de commutation 151

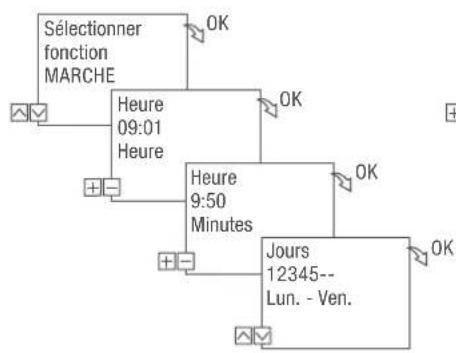

Programmation de la commande MARCHE 151

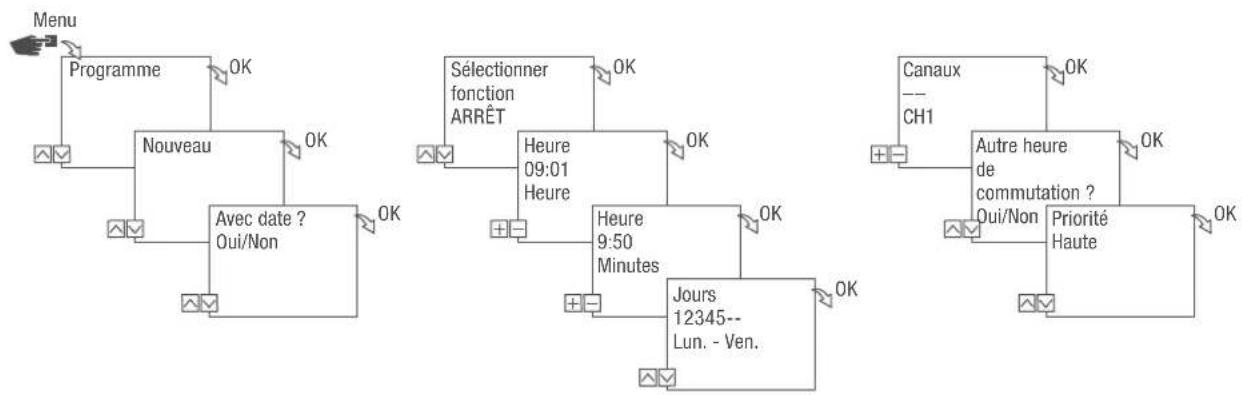

Programmation de la commande ARRÊT....153

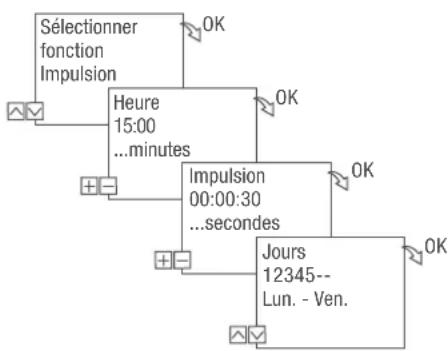

Programmation de la commutation d'impulsions 155

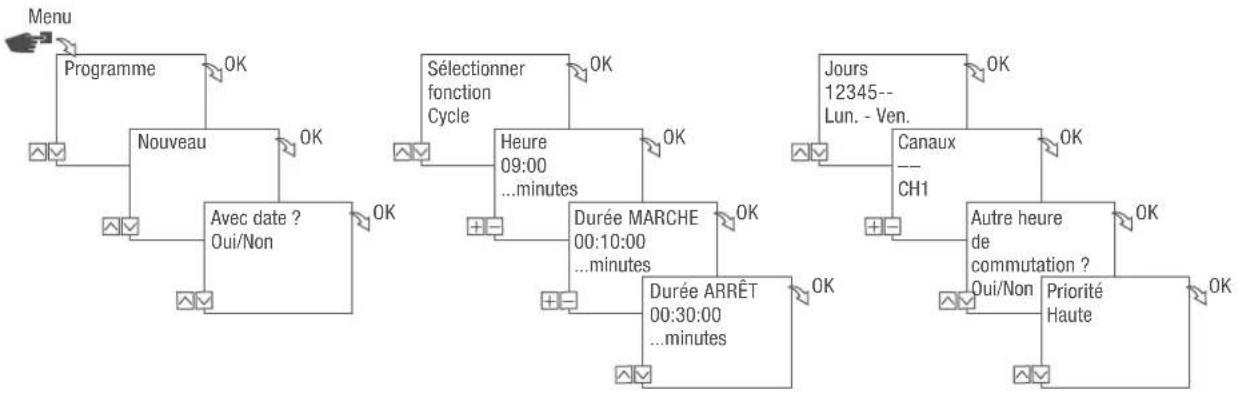

Programmation de la commutation de cycle....157

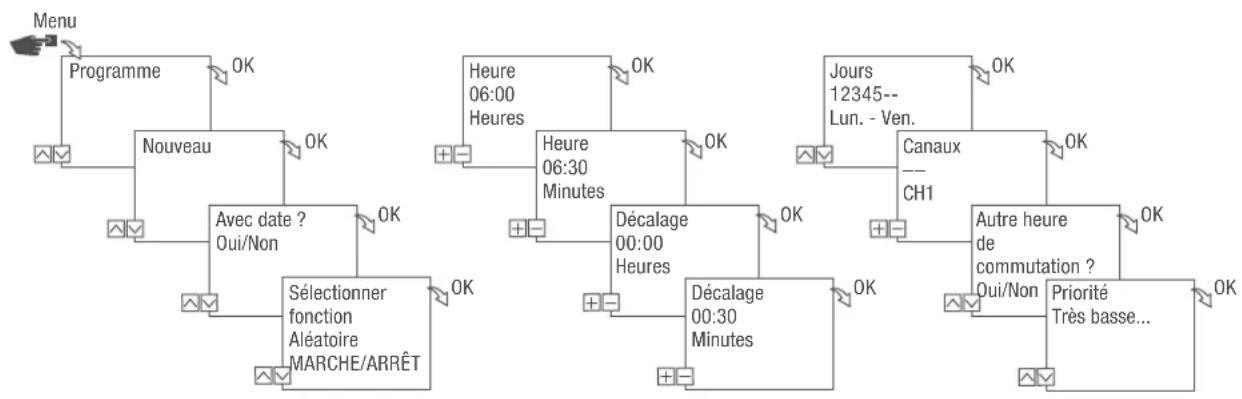

Programmation de la commutation aléatoire ....160

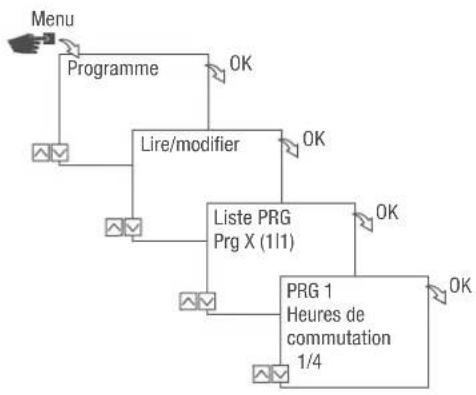

Affichage, édition ou suppression d'éléments....162

Affichage, édition ou suppression d'un programme 162

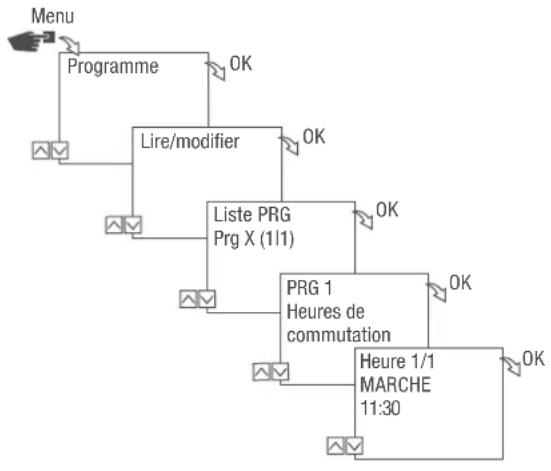

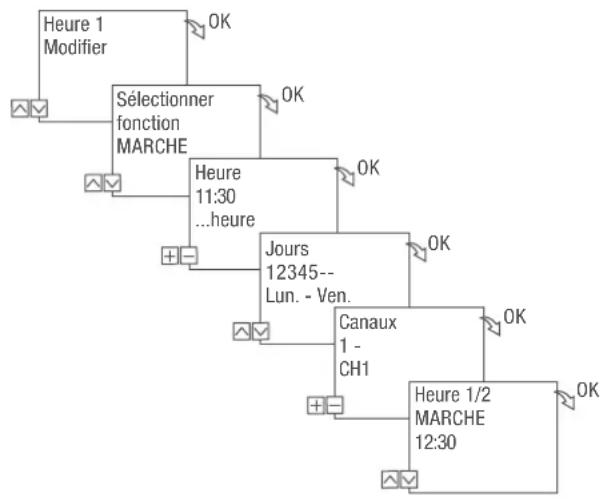

Affichage, édition ou suppression des heures de commutation....163

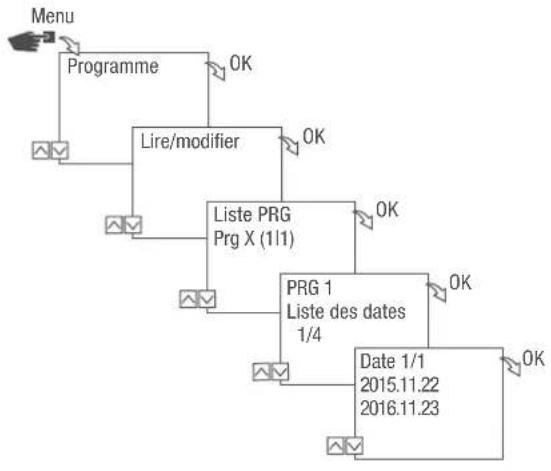

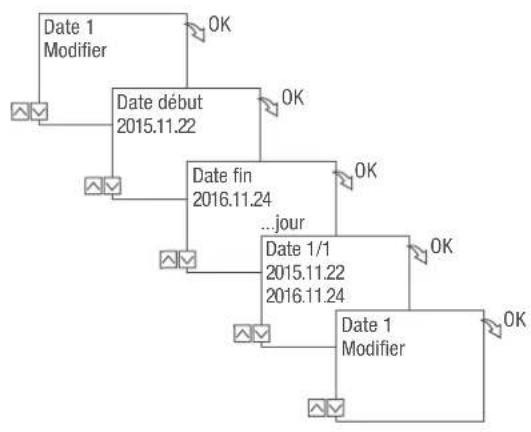

Affichage, édition ou suppression de la liste des dates....164

Supprimer tous les programmes....165

Élimination....166

Vue d'ensemble

Structure et fonction

1 2 2 3 4 4 OH 1 13.03.2016 09:00 51 5 6 7 8 8 A

1 3 7 5 OH 1 + 13.03.2016 09:00 51 6 B

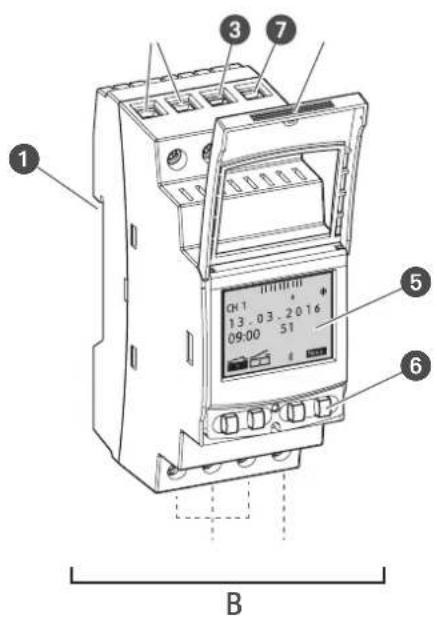

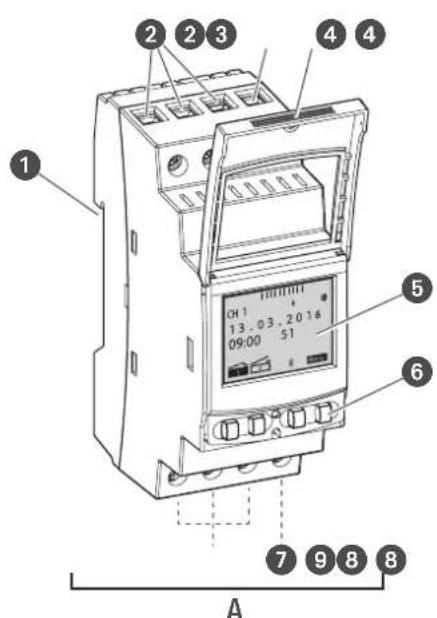

Fig. 1: Horloge modulaire

A Horloge modulaire à 1 ou 2 canaux 110 – 230 V
B Horloge modulaire 12/24 V

1 Système à encliquetage pour montage sur rail DIN
② Bornes de raccordement pour canal 2 (uniquement pour la variante à 2 canaux)
3 Borne de raccordement phase
4 Boîtier à plomber
5 Écran
6 Touches de commande
7 Borne de raccordement conducteur neutre
8 Bornes de raccordement pour canal 1
9 Borne vide libre de potentiel

Description du fonctionnement

L'horloge modulaire est une minuterie montée sur un rail DIN (Fig. 1①) grâce à un système à enclique-tage ; le rail active l'appareil correspondant ainsi raccordé. L'horloge modulaire possède 1 ou 2 canaux et peut être commandée par un écran (Fig. 1⑤) avec 4 touches de commande (Fig. 1⑥). L'horloge modu-laire peut être programmée manuellement ou via un appareil portable. La fréquence du signal radio est de 2,4 GHz et la puissance d'émission maximale est de 1,8 mW.

Caractéristiques techniques (DIN EN 60730-1)

Mode d'action 1.B

Degré de pollution 2

Tension de choc de mesure 4000 V

Les caractéristiques techniques des appareils décrits dans cette notice sont disponibles sur :

https://greasstindie/zeilscharttechnakt-specs.

Possibilités d'utilisation

Ces fonctions sont programmables sur l'horloge modulaire :

• Programmation indépendante de la date
• Programmation en fonction de la date
• Programmation marche/arrêt
• * Programmation d'impulsions, de cycles et aléatoire
• * Programmation en fonction du lever et du coucher du soleil
• Création de programmes via des appareils portables

* Ces fonctions dépendent des variantes

Éléments d'affichage et de commande

CH 1 Fix0vr 13.03.2016 09:00 51 FIX 0VR Menu

Fig. 2: Structure de l'écran

① Canal
2 Commutations programmées
3 Bluetooth
4 Heure d'été
5 Heure d'hiver
6 Affichage des fonctions des touches droites
⑦ Touche Menu
8 Touche Bluetooth
9 Touche de réinitialisation
10 Touches gauches
11 Affichage des fonctions des touches gauches

Affichage des fonctions des deux touches droites (Fig. 2/7 + 8)

Affichage Fonction

Menu Permet d'accéder au mode de programmation

Bluetooth Un appui sur la touche active la fonction Bluetooth et permet l'établissement de la connexion.

ESC Pression courte = retour d'une étape en arrière

Pression longue (2 secondes) = retour au mode automatique.

OK Permet de confirmer la sélection

< Permet d'annuler la saisie, p. ex. lors de la saisie de l'heure.

Affichage des fonctions des deux touches gauches (Fig. 2/10)

Affichage Fonction
FIX1	Mode de fonctionnement MARCHE (FIXE) - Le canal est activé en permanence.
FIX1	Mode de fonctionnement ARRÊT (FIXE) - Le canal est désactivé en permanence.
OVR1	Mode override - Le programme en cours est écrasé jusqu'à la prochaine commande automatique.
1	Mode automatique MARCHE - Le canal est activé en fonction de l'heure de commutation programmée.
1	Mode automatique ARRÊT - Le canal est désactivé en fonction de l'heure de commutation programmée.
A B	Affichage d'une extension de canal non connectée.
^	Parcourir le menu vers le haut.
^	Parcourir le menu vers le bas.
- Appuyez brièvement = la valeur affichée (heure, minute, seconde) est diminuée de 1.Appuyez longtemps (2 secondes) = défilement rapide.Réduisez ou désélectionnez lors de la sélection du canal et du jour.
+ Appuyez brièvement = la valeur affichée (heure, minute, seconde) est augmentée de 1.Appuyez longtemps (2 secondes) = défilement rapide.Augmentez ou sélectionnez lors de la sélection du canal ou du jour.

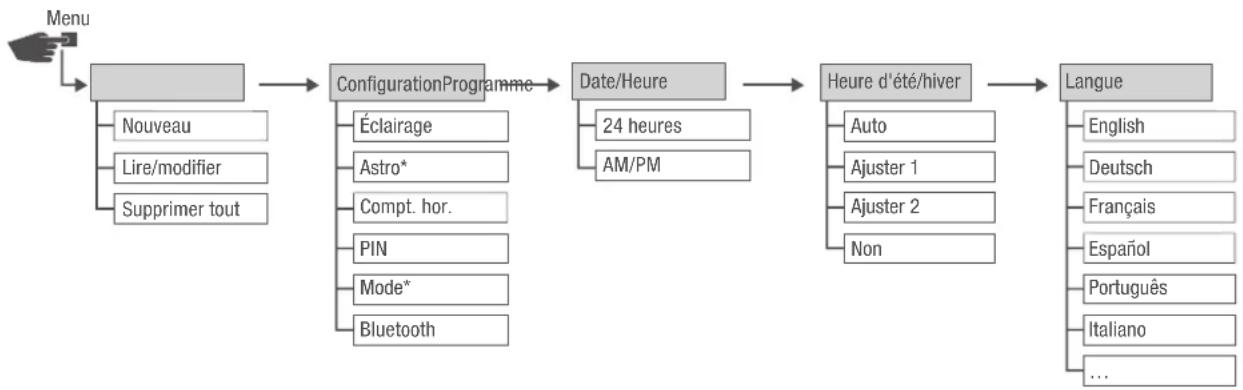

Structure des menus

    B --> F["Nouveau"]
    B --> G["Lire/modifier"]
    B --> H["Supprimer tout"]
    B --> I["Éclairage"]
    B --> J["Astro*"]
    B --> K["Compt. hor."]
    B --> L["PIN"]
    B --> M["Mode*"]
    B --> N["Bluetooth"]

    C --> O["24 heures"]
    C --> P["AM/PM"]

    D --> Q["Auto"]
    D --> R["Ajuster 1"]
    D --> S["Ajuster 2"]
    D --> T["Non"]

    E --> U["English"]
    E --> V["Deutsch"]
    E --> W["Français"]
    E --> X["Espanol"]
    E --> Y["Português"]
    E --> Z["Italiano"]
    E --> AA["..."]

Fig. 3: Structure des menus

* Ces fonctions dépendent des variantes.

La structure des menus s'affiche à l'écran une fois la touche Menu actionnée (Fig. 2.7).

Téléchargement de l'application mobile

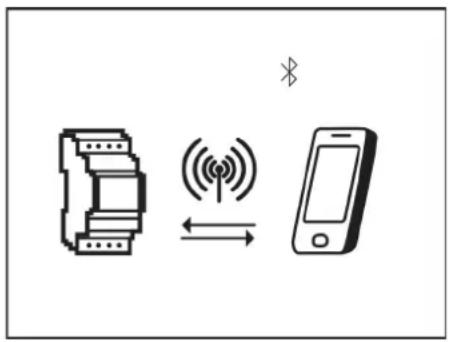

L'horloge modulaire peut être programmée via un appareil portable.

L'application mobile est disponible aussi bien pour les appareils Android que pour les appareils iOS ; il est aussi possible de scanner le code QR représenté et d'installer l'application mobile.

Sécurité

Consignes de sécurité

Les consignes de sécurité sont identifiées dans cette notice par des symboles. Les consignes de sécurité sont introduites par des mots clés exprimant le degré de la mise en danger.

AVERTISSE- MENT !

Cette combinaison de symbole et de mot-clé indique une situation potentiellement dangereuse pouvant entraîner la mort ou de graves blessures si elle n'est pas évitée.

PRUDENCE!

Cette combinaison de symbole et de mot-clé indique une situation potentiellement dangereuse qui peut entraîner des blessures minimes ou légères si elle n'est pas évitée.

REMARQUE!

Cette combinaison de symbole et de mot-clé indique une situation potentiellement dangereuse qui peut entraîner des dommages matériels si elle n'est pas évitée.

PROTECTION DE L'ENM- RONNEMENT

La combinaison de ce symbole et de ce mot clé indique un risque potentiel pour l'environnement.

Conseils et recommandations

Ce symbole met en évident des conseils utiles, des recommandations et des informations pour une exploitation efficace et sans problème.

Utilisation conforme

• L'horloge modulaire est utilisée exclusivement pour la commutation d'appareils électriques dans le domaine privé et commercial, si leur utilisation ne l'interdit pas.
• L'horloge modulaire doit être montée exclusivement sur des rails DIN.

L'utilisation conforme comprend également l'observation de toutes les indications de cette notice.

Toute utilisation différente ou dépassant le cadre de l'utilisation conforme est considérée comme non conforme. La garantie est annulée en cas d'intervention sur l'appareil ou de modifications apportées.

AVERTISSE- MENT !

Danger en raison d'une trop petite section de câble !

L'utilisation de câbles ayant une section trop petite peut provoquer un incendie ou un court-circuit.

Pour les câbles, n'utiliser que des bornes de raccordement d'une section comprise entre 1 mm ^2 et 2,5 mm ^2 .

REMARQUE!

Endommagement de l'horloge modulaire en raison d'un lieu de montage incorrect !

En cas de montage au mauvais endroit, l'horloge modulaire peut être endommagée.

- Utiliser l'horloge modulaire uniquement dans des pièces sèches et ne pas l'installer à proximité d'appareils à décharge inductive (moteurs, transformateurs, etc.).

- Ne monter l'horloge modulaire que sur des rails DIN.

Risques résiduels

L'appareil est conçu selon l'état actuel de la technique et conformément aux exigences actuelles de sécurité.

Toutefois, des risques résiduels subsistent et nécessitent d'agir avec circonspection. Les risques résiduels et les comportements et mesures en résultant sont listés ci-après.

Certification FCC

Identifiant FCC : 2AHH/-DG

Cet appareil satisfait au paragraphe 15 du règlement FCC. Le fonctionnement est autorisé si les conditions suivantes sont respectées : (1) cet appareil ne doit pas générer d'interférences gênantes et (2) l'appareil doit accepter les interférences reçues, même celles qui pourraient entraîner un fonctionnement non désiré.

Courant électrique

AVERTISSE- MENT !

Danger de mort par électrocution !

Un montage et une installation non conformes de l'appareil peuvent provoquer des tensions électriques mortelles.

— Seul un électricien est habilité à effectuer le montage et le raccordement.

Exigences relatives au personnel

Électricien

Du fait de sa formation, de ses connaissances et de son expérience techniques, ainsi que de sa connaissance des normes et dispositions en vigueur, l'électricien est en mesure d'effectuer des travaux sur des installations électriques ainsi que d'identifier et d'éviter de manière autonome les risques éventuels.

L'électricien est formé spécialement pour l'environnement de travail dans lequel il est employé et connaît les normes et dispositions pertinentes.

Installation

Raccordement électrique

AVERTISSE- MENT !

Danger de mort par électrocution !

Un montage et une installation non conformes de l'appareil peuvent provoquer des tensions électriques mortelles.

— Seul un électricien est habilité à effectuer le montage et le raccordement.

Personnel :

- Électricien

Matériel :

• Rail DIN (15 mm x 7,5 mm)
• Rail DIN (15 mm x 12,5 mm)

Condition :

- Les bornes de raccordement des câbles doivent avoir une section comprise entre 1 mm ^2 et 2,5 mm ^2 .

Fig. 4: Montage sur rails DIN

1. Placez l'horloge modulaire par le haut sur le rail DIN (Fig. 4) et appuyez-la vers l'arrière jusqu'à ce qu'elle s'encliquète.

Raccordement électrique

1. Dénudez les câbles de raccordement.

- Longueur à dénuder : 8 mm

REMARQUE!

Couples de serrage

Afin d'éviter des endommagements et des contacts défectueux, serrer les bornes de raccordement avec un couple de serrage de 1,2 – 1,4 Nm.

M CH1 L N 1 2 3 A B C

M CH1 CH2 L N 1 2 3 5 6 7

M CH1 CH2 -+ -- 1 2 3 5 6

Fig. 5: Plan de câblage

A Horloge modulaire à 1 canal 110 – 230 V
B Horloge modulaire à 2 canaux 110 – 230 V
C Horloge modulaire 12/24 V

1. Raccordez l'horloge modulaire conformément au plan de câblage (Fig. 5/A), (Fig. 5/B) ou (Fig. 5/C).

Configuration

Pile de sauvegarde

Réserve de fonctionnement réduite de la pile de sauvegarde! En cas d'utilisation sans raccordement au secteur, la réserve de fonctionnement de la pile de sauvegarde diminue. Au bout de 8 ans de stockage sans fonctionnement sur secteur, la pile de sauvegarde est déchargée.

Connexion aux appareils portables

La commande manuelle et la programmation ne sont possibles que si aucune connexion active aux appareils portables n'est établie.

Première mise en service

État à la livraison

À la livraison, l'appareil se trouve en mode automatique avec des préréglages pour l'heure, la date et la langue des menus (anglais).

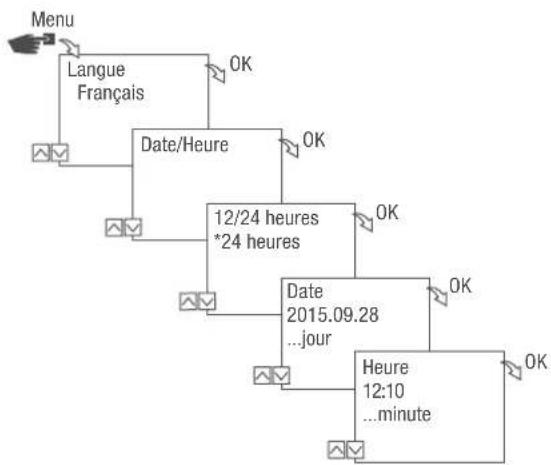

Assistant de mise en service

Lors de la première utilisation de la touche Menu, un assistant vous guidera à travers les réglages de base qui peuvent être contrôlés et modifiés si nécessaire lors de la première mise en service.

Fig. 6: Première mise en service

Réglage de la langue

Fig. 7: Réglage de la langue

1. Appuyez sur la touche Menu.
2. Sélectionnez Langue et confirmez avec OK.

Lors de la première mise en service, Language est toujours affiché ici.

1. Sélectionnez la langue et confirmez avec OK.

Réglage de la date et de l'heure

Fig. 8: Réglage de la date et de l'heure

1. Appuyez sur la touche Menu.
2. Sélectionnez Date/Heure et confirmez avec OK.
3. Sélectionnez l'affichage de l'heure souhaité (⇨ „Affichages possibles de l'heure“ à la page 128) et confirmez avec OK.
4. Saisissez la date et confirmez avec OK.
5. Saisissez l'heure et confirmez avec OK.
6. Saisissez le fuseau horaire et confirmez avec OK.
7. Saisissez le premier jour de la semaine et confirmez avec OK.

Sélection du jour de la semaine

Exemple :

- 1er jour = dimanche ... 1 - 5 = Dim. - Jeu.

- 1er jour = lundi ... 1 - 5 = Lun. - Ven.

Affichages possibles de l'heure

Réglage Effet

24 heures L'heure s'affiche au format 24 heures.

AM/PM L'heure s'affiche au format 12 heures.

• AM = matin
• PM = après-midi

Sélection de l'heure d'été/d'hiver

Le calcul automatique de l'heure d'été/d'hiver peut s'effectuer selon les réglages possibles („Réglages possibles“ à la page 129) ou être désactivé.

Réglages possibles

Réglage Effet
EU (réglage d'usine)	Le changement d'heure s'effectue le dernier dimanche de mars et d'octobre. Il est recalculé chaque année.
USA	Le changement d'heure s'effectue le deuxième dimanche de mars et le premier dimanche de novembre. Il est recalculé chaque année.
Ajuster 1 L'heure d'été/d'hiver est automatiquement recalculée chaque année.Le changement d'heure s'effectue le dimanche de 2h à 3h (heure d'été) ou de 3h à 2h (heure d'hiver).Si la date saisie est comprise entre le 1er et le 15 du mois choisi, le changement s'effectue toujours le premier dimanche.Si la date saisie est comprise entre le 16 et le 31 du mois choisi, le changement s'effectue toujours le dernier dimanche.

Ajuster 2 Le changement s'effectue chaque année à la même date saisie.

Non Aucun changement.

Fig. 9: Sélection de l'heure d'été et de l'heure d'hiver

1. Appuyez sur la touche Menu.
2. Sélectionnez Heure d'été/d'hiver.
3. Sélectionnez le réglage souhaité („Réglages possibles“ à la page 129) et confirmez avec OK.
4. Lors de la sélection de la fonction Ajuster 1 ou Ajuster 2, saisissez les dates mois et jour et confirmez avec OK.

Réglage des informations sur le site

Les informations sur le site sont définies dans le menu Astro.

Lorsque le site est défini, les programmes peuvent s'adapter au lever et au coucher de soleil du site correspondant.

Fig. 10: Réglage des informations sur le site

La fonction Astro dépend de la variante.

1. Appuyez sur la touche Menu.
2. Sélectionnez Configuration et confirmez avec OK.
3. Sélectionnez le réglage souhaité (⇨ „Réglages possibles“ à la page 130) et confirmez avec OK.
4. Sélectionnez la spécification du réglage souhaité et confirmez avec OK.

Les programmes sont adaptés au lever et au coucher de soleil de la ville sélectionnée.

Réglages possibles

Réglage Sélection Spécification

Pays	Désignation du pays du site.	Une sélection des villes s'affiche.
Coordonnées Latitude et longitude du site. –

Réglage de la correction Astro

Dans le menu Correction, la programmation en fonction du lever et du coucher de soleil peut être corrigée par rapport à la programmation réelle.

Fig. 11: Réglage de la correction Astro

La fonction de correction dépend de la variante.

Si plusieurs programmations associées au lever et au coucher de soleil ont été réglées, seuls le premier lever de soleil et le dernier coucher de soleil sont pris en compte.

Les commutations d'impulsion, de cycle et aléatoire ne peuvent pas être corrigées.

1. Appuyez sur la touche Menu.
2. Sélectionnez Config et confirmez avec OK.
3. Sélectionnez Astro et confirmez avec OK.
4. Sélectionnez Correction et confirmez avec OK.
5. Sélectionnez MARCHE et confirmez avec OK.

→ La correction Astro est activée et est réglée individuellement pour chaque programmation.

Réglage du rétroéclairage

La durée du rétroéclairage après le dernier actionnement de touche est réglée dans le menu Éclairage.

Fig. 12: Réglage du rétroéclairage

1. Appuyez sur la touche Menu.
2. Sélectionnez Configuration et confirmez avec OK.
3. Sélectionnez Éclairage et confirmez avec OK.
4. Sélectionnez le réglage souhaité (⇨ „Réglages possibles“ à la page 132) et confirmez avec OK.

Réglages possibles

Réglage Effet

Fixe MARCHE Le rétroéclairage de l'écran est allumé en permanence.

2 min Le rétroéclairage de l'écran est allumé pendant 2 min après le dernier actionnement de touche.

Lecture du compteur horaire

Les heures de service de l'appareil sont affichées dans le menu Lire le compteur horaire.

Fig. 13: Lecture du compteur horaire

1. Appuyez sur la touche Menu.
2. Sélectionnez Configuration et confirmez avec OK.
3. Sélectionnez Compteur horaire et confirmez avec OK.
4. Sélectionnez Lire et confirmez avec OK.
5. Sélectionnez le canal souhaité et confirmez avec OK.
6. Pour lire le compteur horaire d'un autre canal, appuyez sur ESC pour revenir à la sélection du canal.

Réinitialisation du compteur horaire

Le compteur horaire peut être remis à 0 dans le menu Réinitialisation.

Fig. 14: Réinitialisation du compteur horaire

1. Appuyez sur la touche Menu.
2. Sélectionnez Configuration et confirmez avec OK.
3. Sélectionnez Compteur horaire et confirmez avec OK.
4. Sélectionnez Lire et confirmez avec OK.
5. Sélectionnez le canal et confirmez avec OK.
6. Sélectionnez le réglage souhaité (⇨ „Réglages possibles“ à la page 134) et confirmez avec OK.

Réglages possibles

Réglage Effet

Oui Le compteur horaire est réinitialisé.

Non Le compteur horaire continue à compter.

Réglage du compteur de service

Le menu Compteur horaire permet de régler le nombre d'heures de service au bout duquel un message de service s'affiche pour un canal. L'affichageService CHX s'effectue en mode automatique lors du changement d'heure.

Fig. 15: Réglage du compteur de service

1. Appuyez sur la touche Menu.
2. Sélectionnez Configuration et confirmez avec OK.
3. Sélectionnez Compteur horaire et confirmez avec OK.
4. Sélectionnez Service et confirmez avec OK.
5. Sélectionnez le canal souhaité et confirmez avec OK.
6. Réglez l'intervalle (+/-) et confirmez avec OK.
7. Pour régler le compteur de service d'un autre canal, appuyez sur ESC pour revenir à la sélection du canal.

Définition du PIN

Fig. 16: Définition du PIN

1. Appuyez sur la touche Menu.
2. Sélectionnez Configuration et confirmez avec OK.
3. Sélectionnez PIN et confirmez avec OK.
4. Sélectionnez Saisir PIN et confirmez avec OK.
5. Saisissez le PIN et confirmez avec OK.

Toutes les configurations, les commandes manuelles et les programmations sont protégées par un code PIN et ne peuvent pas être modifiées sans la saisie du PIN.

Choix du mode

Le menu Mode permet de définir si les fonctions par défaut ou si les fonctions étendues doivent être mises à disposition.

Fig. 17: Choix du mode

1. Appuyez sur la touche Menu.
2. Sélectionnez Configuration et confirmez avec OK.
3. Sélectionnez Mode et confirmez avec OK.
4. Sélectionnez le réglage souhaité (⇨ „Réglages possibles“ à la page 137) et confirmez avec OK.

Réglages possibles

Standard Étendu

• Priorisation des programmes (⇨ chapitre „B“ à la page 115)
• Programmation en fonction du lever et du coucher du soleil
• Programmation des impulsions (⇨ chapitre „Programmation de la commutation d'impulsions“ à la page 155)
• Programmation de cycle (chapitre „Programmation de la commutation de cycle“ à la page 157)
• Programmation aléatoire ( chapitre „Programmation de la commutation aléatoire“ à la page 160)

Sélection du mode de fonctionnement

CH 1 OvrFix 13.03.2016 09:00 51 OVRFIX 1 Menu

Fig. 18: Mode de fonctionnement

Les touches de fonction à gauche permettent de choisir le mode de fonctionnement de l'appareil.

Réglages possibles
FIX	Permanent MARCHE (FIXE) Le canal est activé en permanence.
FIX	Permanent ARRÊT (FIXE) Le canal est désactivé en permanence.
OVR	Mode override MARCHE (OVR) Le mode override écrase temporairement le programme en cours.Démarrer prématurément un programme démarrant

- Démarrer prématurément un programme démarrant ultérieurement avec « Mode override MARCHE ». La fonction override ne s'applique qu'au programme actuel et reste active jusqu'à la prochaine commande automatique. Après quoi l'appareil revient en mode automatique.

Exemple :

Un programme journalier démarre l'appareil tous les jours du matin 8h00 au soir 17h00. Mais si l'appareil doit exceptionnellement être activé dès 6h00, le mode override est utilisé à cette fin.

Réglages possibles

Mode override ARRÊT (OVR) Le mode override écrase temporairement le programme en cours.

- Terminer prématurément le programme actuellement en cours avec « Mode override ARRÊT ».

La fonction override ne s'applique qu'au programme actuel et reste active jusqu'à la prochaine commande automatique. Après quoi l'appareil revient en mode automatique.

Exemple :

Un programme journalier démarre l'appareil tous les jours du matin 8h00 au soir 17h00. Mais si l'appareil doit exceptionnellement être désactivé dès 16h00, le mode override est utilisé à cette fin.

Mode automatique MARCHE Le canal est activé en fonction des heures de commutation programmées.

Mode automatique ARRÊT Le canal est désactivé en fonction des heures de commutation programmées.

Lecture des réglages Bluetooth

Menu

Configuration OK

Bluetooth OK

Bluetooth OK Smart Link Général

Fig. 19: Réglages Bluetooth

1. Appuyez sur la touche Menu.
2. Sélectionnez Configuration et confirmez avec OK.
3. Sélectionnez Bluetooth et confirmez avec OK.
4. Sélectionnez Smart Link ou Général et confirmez avec OK.

Les réglages („Réglages Bluetooth“ à la page 140) peuvent être lus.

Le nom de l'appareil peut être modifié au moyen des appareils portables.

Réglages Bluetooth

Menu Réglages

Smart Link Adresse MAC

Nom de l'appareil

Général N° de version du logiciel

N° de série de l'appareil

Connexion de l'horloge modulaire à l'extension de canal

Les possibilités d'utilisation listées peuvent être programmées sur l'horloge modulaire et sont exécutées sur le canal souhaité de l'extension de canal. Il faut pour cela que l'horloge modulaire soit connectée à l'extension de canal.

Possibilités d'utilisation

• Programmation indépendante de la date
• Programmation en fonction de la date
• Programmation d'impulsions, de cycles et aléatoire
• Programmation en fonction du lever et du coucher du soleil
• Création de programmes via des appareils portables
• Interface Bluetooth basse consommation pour accessoires et appareils portables pour la programmation

L'extension n'est possible que pour certaines variantes.

Préparation de la connexion

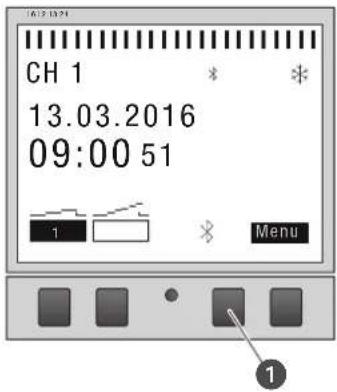

16:12:07:24 CH 1 13.03.2016 09:0051 1 Menu

Fig. 20: Établissement de la connexion Bluetooth à l'horloge modulaire

1. Appuyez sur la touche Bluetooth (Fig. 20/①) de l'horloge modulaire.

Fig. 21: Réglages Bluetooth

1. Appuyez sur la touche Menu.
2. Sélectionnez Configuration et confirmez avec OK.
3. Sélectionnez Bluetooth et confirmez avec OK.
4. Sélectionnez Appareils BLE et confirmez avec OK.

CH 3 13.03.2016 09:00 51 A B Menu

Fig. 22: Établissement de la connexion Bluetooth à l'extension de canal

1. Appuyez sur la touche Bluetooth (Fig. 22/①) de l'extension de canal.

Le symbole Bluetooth clignote pendant 2 minutes. Une liste de tous les appareils disponibles à proximité est affichée sur l'écran de l'horloge modulaire.

Le processus doit être terminé en 2 minutes, sans quoi le processus doit être répété.

Une fois la première connexion établie, l'horloge modulaire se connecte automatiquement à l'appareil portable à proximité.

La connexion Bluetooth reste établie pendant 2 minutes en cas de coupure de courant.

Établissement de la connexion

Bipar Gies Bte CE 2 002D 02/05 A V + ESC

Fig. 23: Sélection de l'extension de canal

1. Sélectionnez dans la liste sur l'horloge modulaire l'extension de canal à connecter avec les touches de gauche (Λ/∨) et confirmez avec +.

L'extension de canal connectée est identifiée par #.

1. Sélectionnez une nouvelle extension de canal avec les touches de gauche (Λ/∨) et confirmez avec +.

CH 3 Vembacté: e TS 25 001 3 Menu

Fig. 24: L'extension de canal est connectée à l'horloge modulaire

1. En cas de connexion active, l'extension de canal affiche le nom de l'appareil connecté (Fig. 24/1). L'affichage de l'écran commute entre le nom de l'appareil connecté et la date et l'heure actuelles.

La désignation du canal passe de « A » et « B » à « 3 » et « 4 », « 5 » et « 6 » ou « 7 » et « 8 » lorsque la connexion est établie.

1. Si l'horloge modulaire ou l'extension de canal sont protégées par un PIN, saisissez le PIN sur l'horloge modulaire.

Déconnexion des extensions de canal de l'horloge modulaire

BlueEars 80E CE 2 002D 02/05 A V - ESC

Fig. 25: Sélection de l'extension de canal

1. Sélectionnez dans la liste sur l'horloge modulaire l'extension de canal à déconnecter avec les touches de gauche (Λ/∨) et confirmez avec –.

Les extensions de canal connectées sont identifiées par #.

1. Sélectionnez une autre extension de canal à déconnecter avec les touches de gauche (Λ/∨) et confirmez avec –.

La désignation du canal passe de « 3 » et « 4 », « 5 » et « 6 » ou « 7 » et « 8 » à « A » et « B » lorsque la connexion est interrompue.

Commande et programmation de l'horloge modulaire via des appareils portables

Connexion aux appareils portables

Une connexion Bluetooth permet de commander directement les fonctions « FIXE MARCHE/ARRÊT » et « Mode override (OVR) » de l'horloge modulaire.

Fig. 26: Affichage pendant une transmission de données

Les réglages et les programmations peuvent être définis via l'appareil portable et être exécutés sur le canal souhaité de l'horloge modulaire. Les réglages et les programmes créés sur l'application mobile doivent être transmis à l'horloge modulaire (Fig. 26).

L'application mobile correspondante est requise pour programmer l'horloge modulaire via un appareil portable. L'application mobile est disponible aussi bien pour les appareils Android que pour les appareils iOS ; il est aussi possible de scanner le code QR représenté et d'installer l'application mobile.

Préparation de la connexion

1. Activez Bluetooth sur l'appareil portable.

CH 1 13.03.2016 09:00 51 1 Menu

Fig. 27: Établissement de la connexion Bluetooth à l'horloge modulaire

1. Appuyez sur la touche Bluetooth (Fig. 27/ ①) de l'horloge modulaire.

Le symbole Bluetooth clignote pendant 2 minutes. Une liste de toutes les horloges modulaires disponibles à proximité est affichée sur l'écran de l'appareil portable.

Le processus doit être terminé en 2 minutes, sans quoi le processus doit être répété.

Une fois la première connexion établie, l'horloge modulaire se connecte automatiquement à l'appareil portable à proximité.

La connexion Bluetooth reste établie pendant 2 minutes en cas de coupure de courant.

Établissement de la connexion

1. L'horloge modulaire doit être sélectionnée sur l'appareil portable.

L'horloge modulaire affiche le symbole Bluetooth (FIXE) lorsque la connexion est active.

Programmation

Informations sur la programmation

Réserve de fonctionnement réduite de la pile de sauvegarde! En cas d'utilisation sans raccordement au secteur, la réserve de fonctionnement de la pile de REMARQUE ! sauvegarde diminue.

Priorisation

Les commande de désactivation ont priorité sur les commandes d'activation.

Étapes de programmation

Condition :

- Il n'y a pas de connexion active avec des appareils portables.

1. Réglage de la date ou de la plage de dates.

Dans ce menu, vous pouvez définir le jour ou la période (date de...à) auxquels l'appareil sera activé ou désactivé.

1. Réglage de la fonction et de l'heure de commutation

Dans ce menu, vous pouvez définir l'heure à laquelle une commande de commutation doit être effectuée. Ces variantes sont disponibles dans les versions :

• La fonction MARCHE/ARRÊT est disponible dans toutes les versions.
• Les fonctions impulsion, cycle et aléatoire dépendent de la variante.

Les fonctions et les heures de commutation peuvent être définies pour chaque canal indépendamment de la date ou pour différentes plages de dates (⇨ chapitre „Programmation en fonction de la date/indépendante de la date“ à la page 148).

PROGRAMMATION EN FONCTION DE LA DATE/INDÉPENDANTE DE LA DATE

L'horloge modulaire peut être programmée avec ou sans plage de dates.

Fig. 28: Programmation avec ou sans date

Option Saisie Résultat
Programmation de l'horloge modulaire sans plage de dates.	Avec date ?Sélectionnez Non et confirmez avec OK.	Les commandes de commutation s'appliquent indépendamment de la date.
Programmation de l'horloge modulaire avec plage de dates.	Avec date ?Sélectionnez Oui et confirmez avec OK.Vous pouvez définir plusieurs plages de dates. Une fois la dernière plage de dates définie, sélectionnez Non et confirmez avec OK.	Les commandes de commutation s'appliquent pour les jours et les périodes définis lors de la programmation.

UTILISATION DE JOKERS

Lors de la saisie de la date, vous pouvez utiliser des jokers. Ceci permet de programmer des heures de commutation récurrentes, par exemple tous les premiers du mois. Il est possible de sélectionner les jokers **** pour l'année et ** pour le mois à la place des chiffres de l'année ou du mois.

Pour la sélection du joker, l'année est saisie en premier, les autres possibilités sont proposées ensuite. Les boutons clignotants indiquent l'endroit où l'on se trouve. (+/-) permet de saisir l'année ou le mois.

Exemple de saisies de date avec des jokers

Saisie de date Exécution

1. ^ .13 – 2016. ^ .13 La commande de commutation est exécutée le 13 de chaque mois.

****.**.01 - ****.**.01 La commande de commutation est exécutée le premier jour de chaque mois de chaque année.

PRIORISATION DES PROGRAMMES

La priorisation permet de définir l'ordre dans lequel les programmes de l'appareil sont exécutés. Ainsi, une commande de commutation quotidienne peut être exécutée mais il est possible de définir via une priorité supérieure que d'autres heures de commutation s'appliquent à des jours ou des périodes définis.

Exemple

Un programme journalier démarre l'appareil tous les jours du matin 8h00 au soir 17h00. Si un appareil ne doit pas être activé p. ex. le week-end ou un jour férié, un programme avec une priorité plus élevée doit être créé pour ces jours-là. Ce programme aura donc la priorité sur les autres réglages.

Par défaut, la priorisation est prédéfinie comme suit :

• Sans date
  – Très basse
• Une période
• Moyenne
• Avec une date définie (p. ex. 01.01.2016)
• Haute

Les priorités suivantes sont réglables :

• Très basse
• Basse
• Moyenne
• Haute
• Très haute

Création d'un nouveau programme de commutation

PROGRAMMATION DE LA COMMANDE MARCHE

FR

Fig. 29: Programmation de la commande MARCHE

1. Appuyez sur la touche Menu.
2. Sélectionnez Programme et confirmez avec OK.
3. Sélectionnez Nouveau et confirmez avec OK.

Le nombre d'emplacements de mémoire encore disponibles pour les programmes s'affiche brièvement (PXXX). Le nombre d'emplacements de mémoire encore disponibles pour les programmes de commutation s'affiche brièvement (dXXX).

1. Dans le point de menu Avec date ?, définissez si le programme de commutation doit être programmé avec une date (⇨ chapitre „Programmation en fonction de la date/indépendante de la date“ à la page 148).
2. Sélectionnez la fonction MARCHE et confirmez avec OK.
3. Saisissez les heures et minutes de l'heure d'activation (+/-) et confirmez avec OK.

En fonction de la variante : Vous pouvez également choisir le lever (Lever de soleil) ou le coucher de soleil (Coucher de soleil) à la place des heures et des minutes. Le lever et le coucher de soleil sont affichés comme alternative aux heures et aux minutes.

1. Lorsque la correction Astro est activée, sélectionnez le réglage souhaité et confirmez avec OK.

Réglages possibles de la correction Astro

Réglage Effet
hh:mm	--	La correction est désactivée.
hh:mm		La commande de commutation n'est exécutée que si le lever de soleil a lieu après l'heure réglée.
hh:mm		La commande de commutation n'est exécutée que si le lever de soleil a lieu avant l'heure réglée.
hh:mm		La commande de commutation n'est exécutée que si le coucher de soleil a lieu après l'heure réglée.
hh:mm		La commande de commutation n'est exécutée que si le coucher de soleil a lieu avant l'heure réglée.

1. Sélectionnez la spécification du réglage souhaité de la correction Astro et confirmez avec OK.

2. Réglez le(s) jour(s) de la semaine (∧/v) auxquels l'heure de commutation doit s'appliquer et confirmez avec OK.

Les jours de la semaine 1 – 5, 6 – 7 et 1 – 7 sont préréglés. Il est possible de régler (+/-) les différents jours de la semaine dans le point de menu « Choisir les jours ».

1. Sélectionnez le canal (+/-) pour lequel l'heure de commutation doit être réglée et confirmez avec OK.

Le choix des canaux n'est affiché qu'à partir de 2 canaux.

• Canal actif

• Canal inactif

• Pour créer une autre heure de commutation, sélectionnez OUI et confirmez avec OK.

• Reprenez la priorité proposée automatiquement et confirmez avec OK ou modifiez la priorité.

Le choix de la priorité n'est possible qu'en mode avancé (⇨ chapitre „Priorisation des programmes“ à la page 150).

PROGRAMMATION DE LA COMMANDE ARRÊT

Fig. 30: Programmation de la commande ARRÊT

1. Appuyez sur la touche Menu.
2. Sélectionnez Programme et confirmez avec OK.
3. Sélectionnez Nouveau et confirmez avec OK.

Le nombre d'emplacements de mémoire encore disponibles pour les programmes s'affiche brièvement (PXXX). Le nombre d'emplacements de mémoire encore disponibles pour les programmes de commutation s'affiche brièvement (dXXX).

1. Dans le point de menu Avec date ?, définissez si le programme de commutation doit être programmé avec une date (⇨ chapitre „Programmation en fonction de la date/indépendante de la date“ à la page 148).
2. Sélectionnez la fonction ARRÊT et confirmez avec OK.
3. Saisissez les heures et minutes de l'heure d'activation (+/-) et confirmez avec OK.

En fonction de la variante : Vous pouvez également choisir le lever (Lever de soleil) ou le coucher de soleil (Coucher de soleil) à la place des heures et des minutes. Le lever et le coucher de soleil sont affichés comme alternative aux heures et aux minutes.

1. Lorsque la correction Astro est activée, sélectionnez le réglage souhaité et confirmez avec OK.
2. Sélectionnez la spécification du réglage souhaité de la correction Astro ( chapitre „Programmation de la commande MARCHE“ à la page 151) et confirmez avecOK.
3. Réglez le(s) jour(s) de la semaine (∧/∨) auxquels l'heure de commutation doit s'appliquer et confirmez avec OK.

Les jours de la semaine 1 – 5, 6 – 7 et 1 – 7 sont préréglés. Il est possible de régler (+/-) les différents jours de la semaine dans le point de menu « Choisir les jours ».

1. Sélectionnez le canal (+/-) pour lequel l'heure de commutation doit être réglée et confirmez avec OK.

Le choix des canaux n'est affiché qu'à partir de 2 canaux.

+ Canal actif

- Canal inactif

1. Pour créer une autre heure de commutation, sélectionnez OUI et confirmez avec OK.
2. Reprenez la priorité proposée automatiquement et confirmez avec OK ou modifiez la priorité.

Le choix de la priorité n'est possible qu'en mode avancé (⇨ chapitre „Priorisation des programmes“ à la page 150).

PROGRAMMATION DE LA COMMUTATION D'IMPULSIONS

La commutation d'impulsions n'est possible que pour certaines variantes.

Fig. 31: Commutation d'impulsions

Composants d'une commande de commutation d'impulsions :

• (Fig. 31/ ①) heure de démarrage
• (Fig. 31/ 2) durée = commutation MARCHE

• Durée de commutation MARCHE minimale : 1 seconde
  – Durée de commutation MARCHE maximale : 2 heures

Exemple

Le canal 1 doit être activé tous les jours du lundi au vendredi à 15h00 pour une durée de 30 secondes.

Fig. 32: Programmation de la commutation d'impulsions

1. Appuyez sur la touche Menu.
2. Sélectionnez Programme et confirmez avec OK.
3. Sélectionnez Nouveau et confirmez avec OK.

Le nombre d'emplacements de mémoire encore disponibles pour les programmes s'affiche brièvement (PXXX). Le nombre d'emplacements de mémoire encore disponibles pour les programmes de commutation s'affiche brièvement (dXXX).

1. Dans le point de menu Avec date ?, définissez si le programme de commutation doit être programmé avec une date (⇨ chapitre „Programmation en fonction de la date/indépendante de la date“ à la page 148).
2. Sélectionnez la fonction Impulsion et confirmez avec OK.
3. Saisissez les heures et minutes de l'heure de commutation (+/-) et confirmez avec OK.
4. Saisissez l'(es) heure(s), minute(s) et seconde(s) de la durée d'impulsion (+/-) et confirmez avec OK.
5. Réglez le(s) jour(s) de la semaine (∧/∨) auxquels l'heure de commutation doit s'appliquer et confirmez avec OK.

Les jours de la semaine 1 – 5, 6 – 7 et 1 – 7 sont préréglés. Il est possible de régler (+/-) les différents jours de la semaine dans le point de menu « Choisir les jours ».

1. Sélectionnez le canal (+/-) pour lequel l'impulsion doit être réglée et confirmez avec OK.

Le choix des canaux n'est affiché qu'à partir de 2 canaux.

+ Canal actif

- Canal inactif

1. Pour créer une autre heure de commutation, sélectionnez OUI et confirmez avec OK.
2. Reprenez la priorité proposée automatiquement et confirmez avec OK ou modifiez la priorité.

Le choix de la priorité n'est possible qu'en mode avancé (⇨ chapitre „Priorisation des programmes“ à la page 150).

PROGRAMMATION DE LA COMMUTATION DE CYCLE

La commutation de cycle n'est possible que pour certaines variantes.

Fig. 33: Commutation de cycle

Composants d'une commande de commutation de cycle :

• (Fig. 33/ ①) heure de démarrage
• (Fig. 33/ 2) durée MARCHE = commutation MARCHE
• (Fig. 33/ ③) durée ARRÊT = commutation ARRÊT

Pour terminer un cycle, une commande autonome ARRÊT doit être réglée. Une imbrication de programmes de cycles n'est pas autorisée.

Exemple

Le canal 1 est allumé du lundi au vendredi, de 9h00 à 19h00, toutes les 30 minutes pendant 10 minutes.

Commutation Cycle

Heure de démarrage 9h00

Durée MARCHE 10 minutes

Durée ARRÊT 20 minutes

Commande ARRÊT séparée 19h00

Fig. 34: Programmation de la commutation de cycle

1. Appuyez sur la touche Menu.
2. Sélectionnez Programme et confirmez avec OK.
3. Sélectionnez Nouveau et confirmez avec OK.

→ Le nombre d'emplacements de mémoire encore disponibles pour les programmes s'affiche brièvement (PXXX).

Le nombre d'emplacements de mémoire encore disponibles pour les programmes de commutation s'affiche brièvement (dXXX).

1. Dans le point de menu Avec date ?, définissez si le programme de commutation doit être programmé avec une date (⇨ chapitre „Programmation en fonction de la date/indépendante de la date“ à la page 148).
2. Sélectionnez la fonction cycle et confirmez avec OK.
3. Saisissez les heures et minutes de l'heure de commutation (+/-) et confirmez avec OK.
4. Saisissez la durée MARCHE (+/-) et confirmez avec OK.
5. Saisissez la durée ARRÊT (+/-) et confirmez avec OK.
6. Choisissez le jour de la semaine (Λ/ν) auquel le cycle doit démarrer et confirmez avec OK.

Les jours de la semaine 1 – 5, 6 – 7 et 1 – 7 sont préréglés. Il est possible de régler (+/-) les différents jours de la semaine dans le point de menu « Choisir les jours ».

1. Sélectionnez le canal (+/-) pour lequel le cycle doit être réglé et confirmez avec OK.

Le choix des canaux n'est affiché qu'à partir de 2 canaux.

+ Canal actif

- Canal inactif

1. Pour créer une autre heure de commutation, sélectionnez OUI et confirmez avec OK.

Pour terminer le cycle, une commande ARRÊT doit être définie.

1. Exécutez les commandes pour une durée de désactivation de la commutation de cycle ➔ chapitre „Programmation de la commande ARRÊT“ à la page 153.

2. Pour créer une autre heure de commutation, sélectionnez NON.

3. Reprenez la priorité proposée automatiquement et confirmez avec OK ou modifiez la priorité.

Le choix de la priorité n'est possible qu'en mode avancé (⇨ chapitre „Priorisation des programmes“ à la page 150).

PROGRAMMATION DE LA COMMUTATION ALÉATOIRE

La commutation aléatoire n'est possible que pour certaines variantes.

Fig. 35: Programmation de la commutation aléatoire

La programmation aléatoire n'est possible qu'en mode avancé ( chapitre „Choix du mode“ à la page 137).

Exemple

Le canal 1 est activé aléatoirement du lundi au vendredi à 06h30 avec un décalage de ± 30 minutes.

1. Appuyez sur la touche Menu.
2. Sélectionnez Programme et confirmez avec OK.
3. Sélectionnez Nouveau et confirmez avec OK.

→ Le nombre d'emplacements de mémoire encore disponibles pour les programmes s'affiche brièvement (PXXX).

Le nombre d'emplacements de mémoire encore disponibles pour les programmes de commutation s'affiche brièvement (dXXX).

1. Dans le point de menu Avec date ?, définissez si le programme de commutation doit être programmé avec une date (⇨ chapitre „Programmation en fonction de la date/indépendante de la date“ à la page 148).
2. Sélectionnez la fonction Aléatoire MARCHE ou Aléatoire ARRÊT et confirmez avec OK.

Un décalage de ± 2 heures peut être défini.

1. Saisissez les heures et minutes de l'heure de commutation (+/-) et confirmez avec OK.
2. Saisissez les heures et minutes (+/-) pour la plage de programmation aléatoire et confirmez à chaque fois avec OK.
3. Sélectionnez le jour de la semaine (Λ/∨) auquel l'appareil doit démarrer suivant le principe aléatoire et confirmez avec OK.

Les jours de la semaine 1 – 5, 6 – 7 et 1 – 7 sont préréglés. Il est possible de régler (+/-) les différents jours de la semaine dans le point de menu « Choisir les jours ».

1. Sélectionnez le canal (+/-) pour lequel le cycle doit être réglé et confirmez avec OK.

Le choix des canaux n'est affiché qu'à partir de 2 canaux.

+ Canal actif - Canal inacti

1. Pour créer une autre heure de commutation, sélectionnez OUI et confirmez avec OK.
2. Reprenez la priorité proposée automatiquement et confirmez avec OK ou modifiez la priorité.

Le choix de la priorité n'est possible qu'en mode avancé (⇨ chapitre „Priorisation des programmes“ à la page 150).

Affichage, édition ou suppression d'éléments

AFFICHAGE, ÉDITION OU SUPPRESSION D'UN PROGRAMME

Fig. 36: Affichage, édition, suppression d'un programme

1. Appuyez sur la touche Menu.
2. Sélectionnez Programme et confirmez avec OK.
3. Sélectionnez Lire/modifier et confirmez avec OK.
4. Sélectionnez un programme et confirmez avec OK.
5. Pour afficher ou éditer une liste (liste des dates, heures de commutation, priorité), sélectionnez la liste souhaitée.

Pour supprimer le programme sélectionné, sélectionnez Supprimer.

AFFICHAGE, ÉDITION OU SUPPRESSION DES HEURES DE COMMUTATION

Fig. 37: Affichage, édition, suppression des heures de commutation

1. Appuyez sur la touche Menu.
2. Sélectionnez Programme et confirmez avec OK.
3. Sélectionnez Lire/modifier et confirmez avec OK.
4. Sélectionnez un programme et confirmez avec OK.
5. Sélectionnez Heures de commutation et confirmez avec OK.

Supprimer : L'heure de commutation sélectionnée (p. ex. MARCHE/ARRÊT, heure, jours, canaux, impulsion ou cycle) est supprimé.

Supprimer tous : Toutes les heures de commutation sont supprimées.

1. Sélectionnez Modifier, Compléter, Supprimer ou Supprimer tous et confirmez avec OK.

AFFICHAGE, ÉDITION OU SUPPRESSION DE LA LISTE DES DATES

Fig. 38: Édition de la liste des dates

1. Appuyez sur la touche Menu.
2. Sélectionnez Programme et confirmez avec OK.
3. Sélectionnez Lire/modifier et confirmez avec OK.
4. Sélectionnez Liste des dates et confirmez avec OK.
5. Sélectionnez Date et confirmez avec OK.

Supprimer : La date sélectionnée (de...à) est supprimée.

Supprimer tous : Toutes les données dans la liste des dates sont supprimées.

1. Sélectionnez Compléter, Supprimer ou Supprimer tous et confirmez avec OK.

SUPPRIMER TOUS LES PROGRAMMES

Fig. 39: Supprimer tous les programmes

1. Appuyez sur la touche Menu.
2. Sélectionnez Programme et confirmez avec OK.
3. Sélectionnez Supprimer tous et confirmez avec OK.
4. Sélectionnez Oui et confirmez avec OK.

Élimination

Élimination non conforme

PROTECTION DE L'EN-M-RONNEMENT !

Risque pour l'environnement en cas d'élimination incorrecte !Risque pour l'environnement en cas d'élimination incorrecte !– Éliminer les déchets électroniques et les composants électroniques de manière adé-quate, c'est-à-dire selon les groupes de matériaux des composants à éliminer.– De manière générale, éliminer les déchets conformément aux normes de protection de l'environnement, de recyclage et d'élimination des déchets en vigueur.

Recyclage

Si aucun accord de reprise ou d'élimination n'a été convenu, procéder au recyclage des composants démontés :

• Mettre les métaux à la ferraille.
• Apporter les éléments en plastique au recyclage.
• Éliminer les composants restants, triés suivant les matériaux.

Coordenadas Latitude e longitude do local. —
