MANUAL DE UTILIZADOR talento smart C25 Grässlin

Configurazione .... 180

Fig. 38: Modifica elenco data

Utilizar comodines ....38

Este manual permite uma utilização segura e eficaz do temporizador do distribuidor (a seguir denominado o "dispositivo"). Este manual faz parte integrante do dispositivo e deve ser guardado de modo a ficar acessível a todos os seus utilizadores.

Todos os utilizadores do dispositivo devem ter lido atentamente e compreendido este manual antes de iniciarem qualquer trabalho. Para que o trabalho seja realizado de modo seguro, é indispensável o cumprimento de todas as advertências de segurança e instruções de operação incluídas neste manual. Além disso, aplicam-se as normas de prevenção de acidentes locais e as disposições de segurança gerais para a área de aplicação do dispositivo.

Proteção dos direitos de autor

Este manual está protegido por direitos de autor.

A disposição deste manual a terceiros, as reproduções – mesmo parciais – independentemente da sua forma e natureza, bem como a utilização e/ou comunicação do conteúdo não são permitidas sem a autorização por escrito do fabricante, exceto para efeitos internos. As infrações obrigam a uma indemnização. O fabricante reserva-se o direito de efetuar reivindicações adicionais.

Os direitos de autor pertencem ao fabricante.

Transferência

As seguintes informações podem ser consultadas em www.graesslin.de:

• Manuel para transferência
• Dados técnicos

Declaração de conformidade

A Grässlin GmbH declara pelo presente documento que o modelo de equipamento de rádio "talento smart" está em conformidade com a Diretiva 2014/53/UE. O texto completo da declaração de conformidade da UE encontra-se disponível no seguinte website: https://gr.aeadslie.de/talento-enfaco-fonforyity

Visão geral....280

Estrutura e função....280

Segurança 285

Instalação ....288

Configuração 290

Primeira colocação em funcionamento....290

Definir idioma....291

Definir a data e a hora....292

Seleccionar hora de verão/inverno....294

Definir as informações do local....295

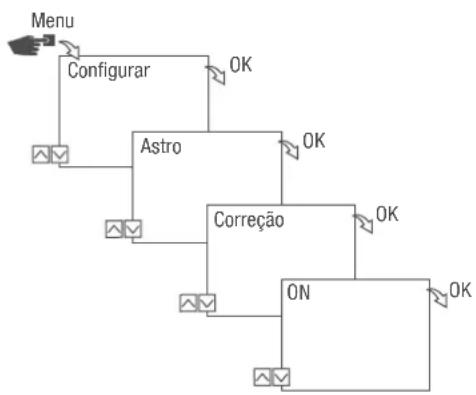

Configurar a correção Astro....296

Configurar a iluminação de fundo 297

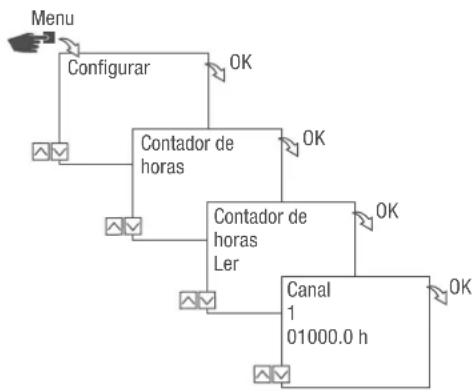

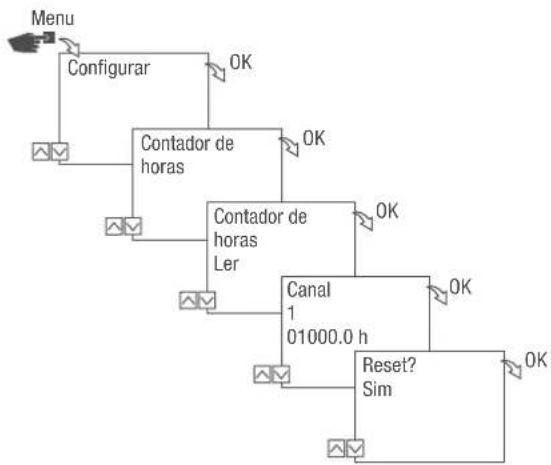

Ler o contador de horas....298

Repor o contador de horas....299

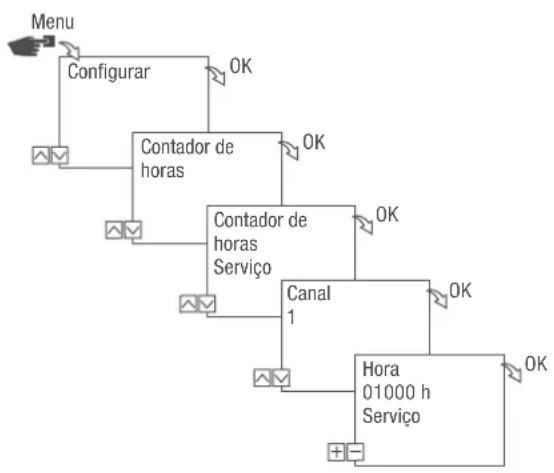

Configurar o contador de serviço....300

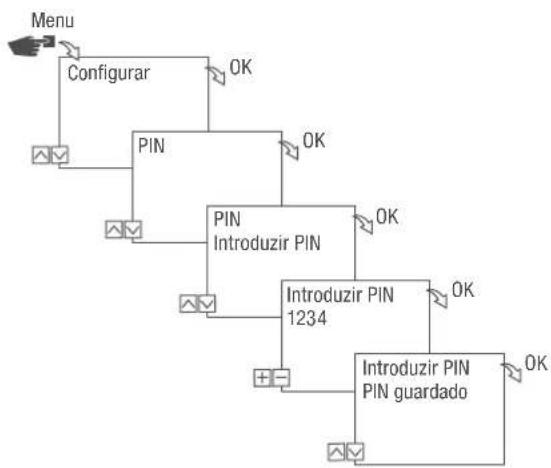

Definir PIN....301

Seleccionar o modo....302

Seleccionar o modo de operação....303

Ler as definições de Bluetooth....305

Ligar o temporizador do distribuidor à extensão de canal 306

Separar as extensões de canal do temporizador do distribuidor....309

Operar e programar o temporizador do distribuidor através de dispositivos móveis....310

Programação 312

Informações relativas à programação ....312

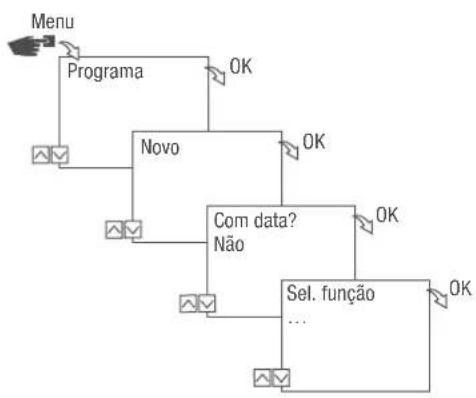

Programação dependente/independente da data....313

Usar Wildcards 314

Priorizar programas 315

Criar novo programa de comutação .... 316

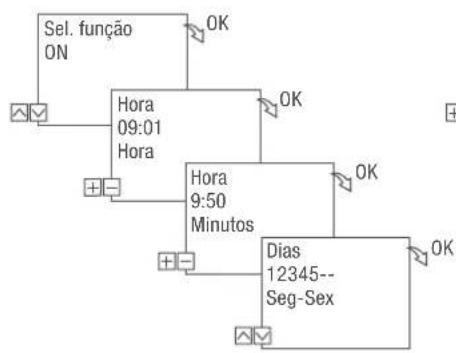

Programar o comando ON....316

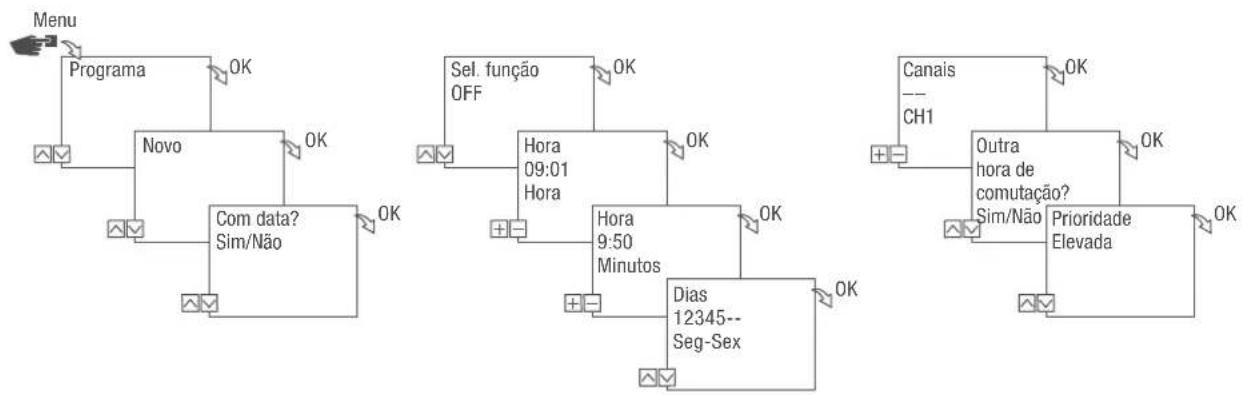

Programar o comando OFF....318

Programação da comutação por impulso 320

Programar a comutação por ciclo 322

Programação da comutação aleatória....325

Visualizar, editar ou eliminar elementos....327

Visualizar, editar ou eliminar um programa....327

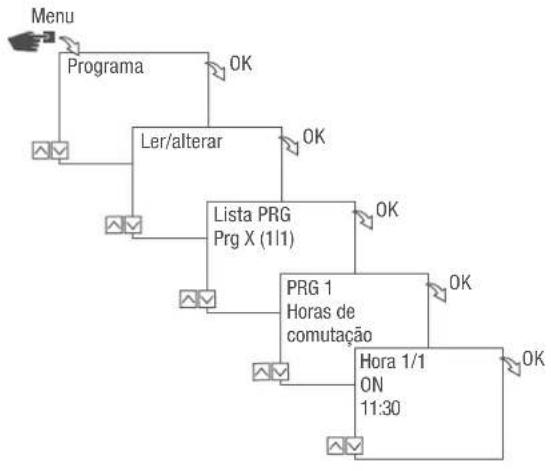

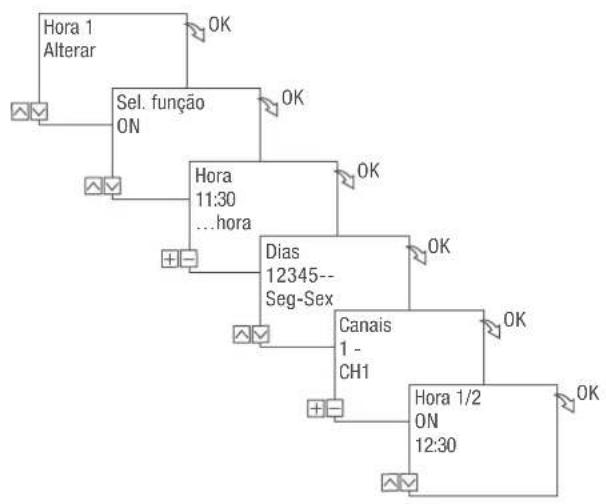

Visualizar, editar ou eliminar as horas de comutação....328

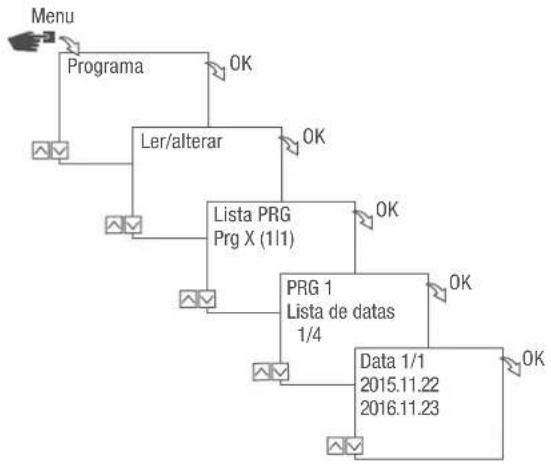

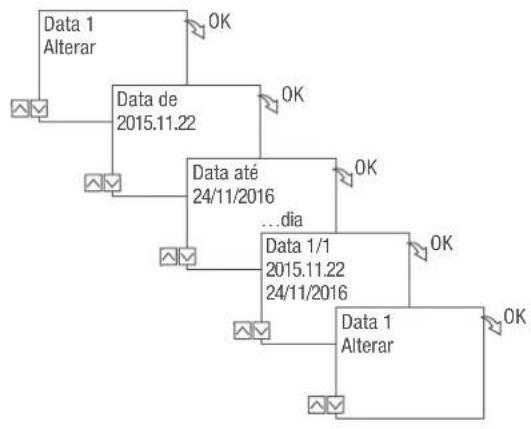

Visualizar, editar ou eliminar a lista de datas....329

Eliminar todos os programas....330

Eliminação 331

Visão geral

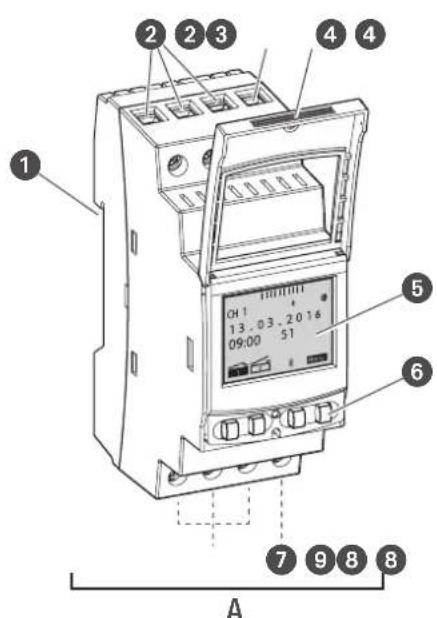

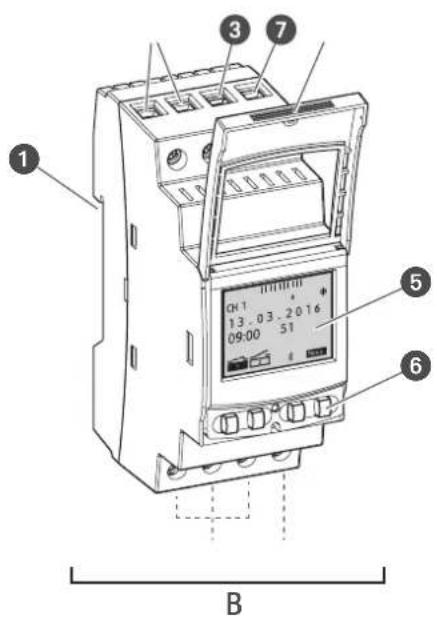

Estrutura e função

1 Sistema de encaixe para montagem em calha DIN
2 Bornes de conexão para canal 2 (apenas na variante de 2 canais)
3 Borne de conexão Fase
4 Invólucro selado
5 Visor
6 Botões de comando
7 Borne de conexão Condutor neutro
8 Bornes de conexão para canal 1
9 Borne vazio livre de potencial

Descrição funcional

O temporizador do distribuidor é um temporizador que está montado com um sistema de encaixe sobre uma calha DIN (Fig. 1/①); este aciona cada um dos dispositivos conectados. O temporizador do distribuidor dispõe de 1 ou 2 canais e pode ser utilizado através de um visor (Fig. 1,⑤) com 4 botões de comando (Fig. 1/⑥). O temporizador do distribuidor pode ser programado manualmente ou através de um dispositivo móvel. A frequência do sinal de rádio é de 2,4 GHz e a potência de transmissão máxima é de 1,8 mW.

Grau de contaminação 2

Tensão de choque nominal 4000 V

Os dados técnicos dos dispositivos descritos no presente manual encontram-se em:

http://qrc.graesslin.de/talento-smart-specs.

Possibilidades de utilização

As seguintes funções podem ser programadas no temporizador do distribuidor:

• Programação independente da data
• Programação dependente da data
• Programação para ligar/desligar
• * Programação por impulso, ciclo e programação aleatória
• * Programação em função do nascer/pôr-do-sol
• Programação via dispositivos móveis

* Estas funções dependem da variante

Elementos de visualização e de comando

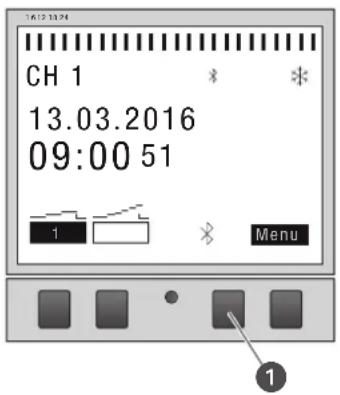

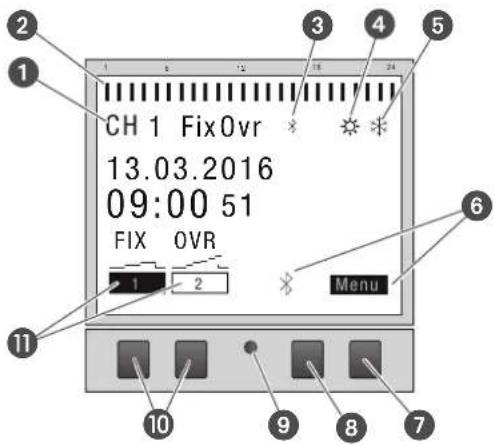

Fig. 2: Estrutura do visor

① Canal
② Horas de comutação programadas
3 Bluetooth
4 Hora de verão
5 Hora de inverno
6 Indicações de função dos botões do lado direito
7 Botão do menu
8 Botão do Bluetooth
9 Botão de reinicialização
10 Botões do lado esquerdo
11 Indicações de função dos botões do lado esquerdo

Indicações de função dos dois botões do lado direito (Fig. 2/⑦ + ⑧)

Indicação Função

Menu Entrada no modo de programação.

Bluetooth Ao pressionar o botão, a função de Bluetooth é ativada, permitindo estabelecer a ligação.

ESC Pressionar brevemente = Recua um passo.

Pressionar prolongadamente (2 segundos) = Volta ao modo automático.

< Anular a última introdução, por ex., na introdução da hora.

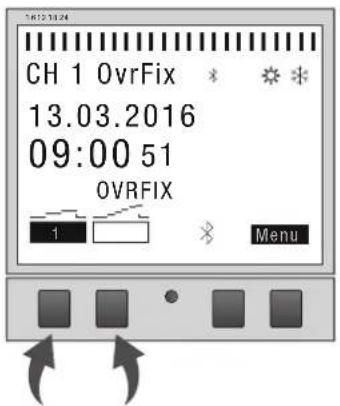

Indicações de função dos dois botões do lado esquerdo (Fig. 2/10)

Indicação Função
FIX1	Modo de operação ON (FIX) - O canal está ligado permanentemente.
FIX1	Modo de operação OFF (FIX) - O canal está desligado permanentemente.
OVR1	Modo Override - O programa em curso é substituído até ao comando automático seguinte.
1	Operação automática ON - O canal é ligado em função da hora de comutação programada.
1	Operação automática OFF - O canal é desligado em função da hora de comutação programada.

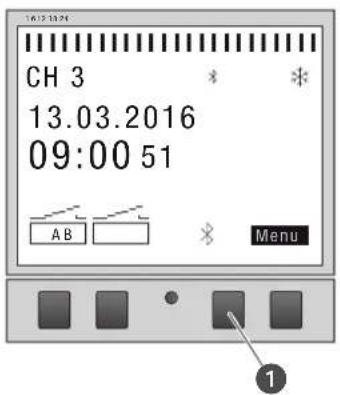

A B	Indicação de uma extensão de canal não ligada.
K	Recuar para cima no menu.
K	Avançar para baixo no menu.
– Premir brevemente = o valor indicado (hora, minuto, segundo) é diminuído em 1 unidade.Premir prolongadamente (2 segundos) = avanço rápido.Diminuir ou anular a seleção do canal e do dia.
+ Premir brevemente = o valor indicado (hora, minuto, segundo) é aumentado em 1 unidade.Premir prolongadamente (2 segundos) = avanço rápido.Aumentar ou selecionar a seleção do canal e do dia.

Estrutura do menu

    B --> F["Novo"]
    B --> G["Ler/alterar"]
    B --> H["Apagar tudo"]

    B --> I["Luz"]
    I --> J["Astro*"]
    J --> K["Contador de horas"]
    K --> L["PIN"]
    L --> M["Modo*"]
    M --> N["Bluetooth"]

    C --> O["24 horas"]
    O --> P["AM/PM"]

    D --> Q["Auto"]
    Q --> R["Ajustar 1"]
    R --> S["Ajustar 2"]
    S --> T["Não"]

    D --> U["English"]
    D --> V["Deutsch"]
    D --> W["Français"]
    D --> X["Espanol"]
    D --> Y["Português"]
    D --> Z["Italiano"]
    D --> AA["..."]

Fig. 3: Estrutura do menu

* Estas funções dependem da variante.

A estrutura do menu aparece no visor depois de premir o botão de menu (Fig. 2 ^7 ).

Descarregar a aplicação

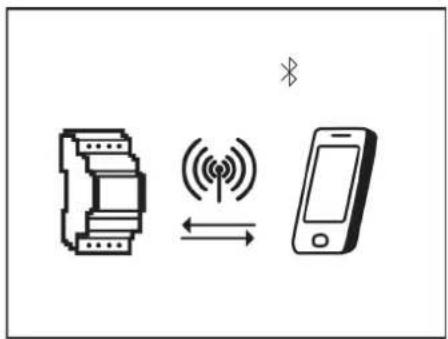

O temporizador do distribuidor pode ser programado através de um dispositivo móvel.

A aplicação móvel está disponível para dispositivos Android e iOS; em alternativa, ler o código QR ilustrado e instalar a aplicação.

Segurança

Advertências de segurança

As advertências de segurança neste manual estão identificadas com símbolos. As advertências de segurança são introduzidas por palavras de advertência que exprimem a dimensão do perigo.

AVISO!

Esta combinação de símbolo e palavra de advertência remete para uma situação potencialmente perigosa que pode originar ferimentos graves ou a morte se não for evitada.

CUIDADO!

Esta combinação de símbolo e palavra de advertência remete para uma situação potencialmente perigosa que pode originar ferimentos ligeiros se não for evitada.

INDICAÇÃO!

Esta combinação de símbolo e palavra de advertência remete para uma situação potencialmente perigosa que pode originar danos materiais se não for evitada.

PROTEÇÃO

DO MEIO

AMBIENTE!

Esta combinação de símbolo e palavra de advertência remete para possíveis perigos para o meio ambiente.

Dicas e sugestões

Este símbolo destaca dicas e sugestões úteis, bem como informações, para uma operação eficiente e sem falhas.

Utilização prevista

• O temporizador do distribuidor destina-se exclusivamente à comutação de dispositivos elétricos nos setores privado e comercial, desde que a sua utilização prevista não proíba tal situação.
• O temporizador do distribuidor apenas pode ser montado em calhas DIN.

A utilização prevista implica igualmente o cumprimento de todas as instruções deste manual.

Qualquer utilização diferente ou que transcenda a utilização prevista é considerada incorreta. No âmbito dos termos legais da garantia, esta expira em caso de manipulação e modificação do dispositivo.

AVISO!

Perigo devido a uma secção transversal do cabo demasiado reduzida!

Ao utilizar cabos com uma secção transversal demasiado reduzida, poderá ocorrer um curto-circuito ou um incêndio.

- Para os cabos, utilizar apenas bornes de conexão com uma secção transversal entre 1 mm ^2 e 2,5 mm ^2 .

INDICAÇÃO!

Danos no temporizador do distribuidor devido a um local de montagem incorreto!

A montagem num local incorreto pode originar danos materiais no temporizador do distribuidor.

- O temporizador do distribuidor apenas deve ser instalado em locais secos e não deve ser montado na proximidade de dispositivos com descarga indutiva (motores, transformadores, etc.).

- Montar o temporizador do distribuidor somente em calhas DIN.

Riscos residuais

O dispositivo foi concebido em conformidade com o estado da técnica e os requisitos de segurança atuais. No entanto, existem riscos residuais que requerem um manuseamento prudente. Apresentamos de seguida os riscos residuais e os comportamentos e medidas resultantes dos mesmos.

Certificação FCC

ID FCC: 2AHH/-DG

Este dispositivo está em conformidade com a Parte 15 do Regulamento FCC. A operação é permitida nas seguintes condições: (1) Este dispositivo não pode causar interferências prejudiciais e (2) o dispositivo tem de aceitar quaisquer interferências recebidas, incluindo aquelas que possam causar uma operação indesejada.

Corrente elétrica

AVISO!

Perigo de vida devido a choque elétrico!

A montagem e instalação indevidas do dispositivo podem dar origem a tensões elétricas potencialmente fatais.

- Solicitar a montagem e a ligação exclusivamente por eletricistas.

Requisitos relativos ao pessoal

Eletricistas

Devido à sua formação técnica, conhecimentos e experiência, bem ao conhecimento das normas e disposições aplicáveis, os eletricistas estão em condições de executar trabalhos em sistemas elétricos e de identificar e evitar autonomamente possíveis perigos.

Os eletricistas dispõem de uma formação especial para o ambiente de trabalho em que executam funções e conhecem as normas e as disposições relevantes.

Instalação

Ligação elétrica

AVISO!

Perigo de vida devido a choque elétrico!

A montagem e instalação indevidas do dispositivo podem dar origem a tensões elétricas potencialmente fatais.

- Solicitar a montagem e a ligação exclusivamente por eletricistas.

Pessoal:

- Eletricistas

Materiais:

• Calha DIN (15 mm x 7,5 mm)
  • Calha DIN (15 mm x 12,5 mm)

Requisito:

- Os bornes de conexão para os cabos têm de possuir uma secção transversal entre 1 mm² e 2,5 mm².

Fig. 4: Montagem em calha DIN

1. Colocar o temporizador do distribuidor sobre a calha DIN (Fig. 4), a partir de cima, e pressionar para trás até engatar.

Ligação elétrica

1. Decapar os cabos de ligação.

- Comprimento da decapagem: 8 mm

! Binários de aperto Para evitar danos e falhas de contacto, aparafusar os bornes de conexão com um binário de INDICAÇÃO!1,2 – 1,4 Nm.

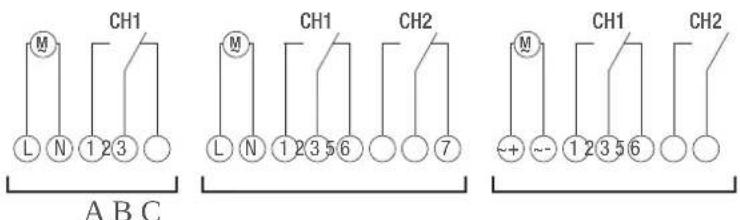

Fig. 5: Esquema de ligação

1. Ligar o temporizador do distribuidor conforme o esquema de ligação (Fig. 5/A), (Fig. 5/B) ou (Fig. 5/C).

Configuração

Bateria de backup

! INDICAÇÃO!

Reserva de energia reduzida da bateria de backup!

Na operação sem ligação à rede, a reserva de energia da bateria de backup diminui.

Após um armazenamento de 8 anos sem ligação à rede, a bateria de backup está descarregada.

Ligação a dispositivos móveis

A operação manual e a programação só são possíveis se não existir nenhuma ligação ativa com os dispositivos móveis.

Primeira colocação em funcionamento

Estado de fornecimento

Quando entregue, o dispositivo encontra-se no modo de operação automática, com pré-configurações da hora, data e do idioma (Inglês).

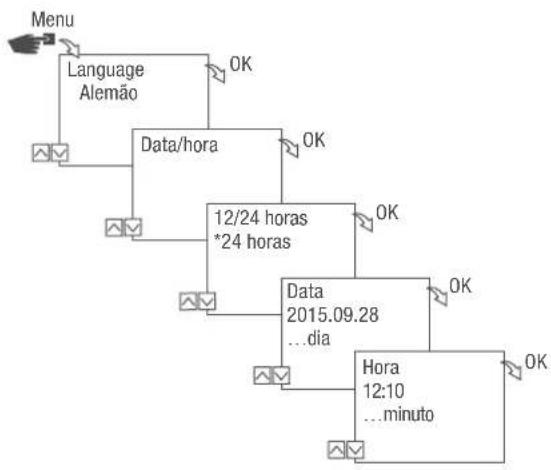

Assistente de colocação em funcionamento

Ao premir o botão Menu pela primeira vez, um assistente percorre as configurações básicas que podem ser verificadas e, se necessário, ajustadas, aquando da primeira colocação em funcionamento.

Fig. 6: Primeira colocação em funcionamento

Definir idioma

Fig. 7: Definir idioma

1. Premir a tecla Menu.
2. Selecionar Idioma e confirmar com OK.

Na primeira colocação em funcionamento, aparece aqui sempre Language.

1. Premir a tecla Menu.
2. Selecionar Data/hora e confirmar com OK.
3. Seleccionar o formato de hora pretendido (⇨ "Possíveis formatos da data" na página 293) e confirmar com OK.
4. Introduzir a data e confirmar com OK.
5. Introduzir a hora e confirmar com OK.
6. Introduzir o fuso horário e confirmar com OK.
7. Introduzir o primeiro dia da semana e confirmar com OK.

Seleccionar o dia da semana

Exemplo:

• 1.º dia = Domingo... 1 - 5 = Dom. - Qui.
• 1.º dia = Segunda-feira... 1 - 5 = Seg. - Sex.

Possíveis formatos da data

Configuração Efeito

24 horas A hora é exibida no formato de 24 horas.

AM/PM A hora é exibida no formato de 12 horas.

• AM = Manhã
• PM = Tarde

Seleccionar hora de verão/inverno

O cálculo automático da hora de verão/inverno pode ser efetuado ou desativado em função das configurações possíveis (⇨ "Possíveis configurações" na página 294).

Possíveis configurações

Configuração Efeito
UE (configuração de fábrica)	A mudança tem lugar no último domingo de março e outubro. Esta é recalculada todos os anos.
EUA	A mudança tem lugar no segundo domingo de março e no primeiro domingo de novembro. Esta é recalculada todos os anos.
Ajustar 1 A hora de verão/inverno é calculada automaticamente para cada ano.A alteração da hora ocorre no respetivo domingo das 02:00 para as 03:00 horas (hora de verão) ou das 3:00 para as 2:00 horas (hora de inverno).Se a data introduzida se situar entre o dia 1 e 15 do mês selecionado, a mudança ocorre sempre no primeiro domingo desse mês.Se a data introduzida se situar entre o dia 16 e 31 do mês selecionado, a mudança ocorre sempre no último domingo desse mês.

Ajustar 2 A mudança ocorre todos os anos na mesma data.

Não Sem mudança.

Fig. 9: Seleccionar a hora de verão/inverno

1. Premir a tecla Menu.
2. Selecionar Hora Ve/In.
3. Seleccionar a configuração pretendida (⇨ "Possíveis configurações" na página 294) e confirmar com OK.
4. Depois de introduzida da configuração Ajustar 1 ou Ajustar 2, introduzir o mês e o dia e confirmar com OK.

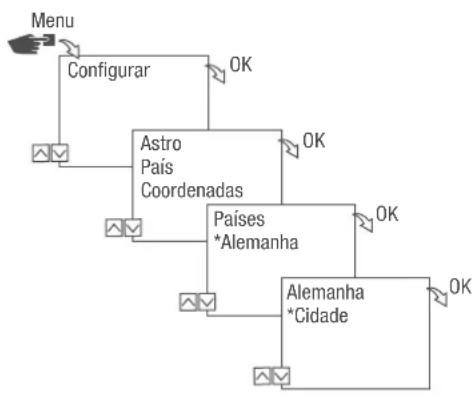

Definir as informações do local

No menu Astro, determinam-se as informações do local.

Ao definir o local, os programas conseguem ajustar-se ao nascer/pôr do sol do respetivo local.

Fig. 10: Definir as informações do local

A função Astro depende da variante.

1. Premir a tecla Menu.
2. Seleccionar Configurar e confirmar com OK.
3. Seleccionar a configuração pretendida (⇨ "Possíveis configurações" na página 295) e confirmar com OK.
4. Selecionar a especificação da configuração pretendida e confirmar com OK.
   Os programas são ajustados ao nascer/pôr do sol da cidade selecionada.

Possíveis configurações

Configuração Seleção Especificação

País Designação do país do local. É exibida uma seleção das cidades.

Configurar a correção Astro

No menu Correção, é possível corrigir a programação associada ao nascer/pôr do sol relativamente à programação efetiva.

Fig. 11: Configurar a correção Astro

A função de correção depende da variante.

No caso de várias programações configuradas associadas ao nascer/pôr do sol, apenas o primeiro nascer do sol e o último pôr do sol são considerados.

Comutações por impulso, ciclo e aleatórias não podem ser corrigidas.

1. Premir a tecla Menu.
2. Selecionar Configurar e confirmar com OK.
3. Seleccionar Astro e confirmar com OK.
4. Selecionar Correção e confirmar com OK.
5. Selecionar ON e confirmar com OK.

A correção Astro está ativada e é configurada individualmente para cada programação.

Configurar a iluminação de fundo

No menu Luz é definida a duração da iluminação de fundo após a última pressão da tecla.

Fig. 12: Configurar a iluminação de fundo

1. Premir a tecla Menu.
2. Seleccionar Configurar e confirmar com OK.
3. Seleccionar Luz e confirmar com OK.
4. Seleccionar a configuração pretendida (⇨ "Possíveis configurações" na página 297) e confirmar com OK.

Possíveis configurações

Configuração Efeito

Fix ON A iluminação de fundo do visor permanece ligada permanentemente.

2 min. A iluminação de fundo do visor permanece ligada durante dois minutos após a última pressão da tecla.

No menu Ler contador de horas são apresentadas as horas operacionais do dispositivo.

1. Premir a tecla Menu.
2. Selecionar Configurar e confirmar com OK.
3. Selecionar Contador de horas e confirmar com OK.
4. Selecionar Ler e confirmar com OK.
5. Seleccionar o canal pretendido e confirmar com OK.
6. Com ESC, voltar à seleção do canal para ler o contador de horas para outro canal.

No Menu Reset, é possível colocar o contador de horas a 0.

Fig. 14: Repor o contador de horas

1. Premir a tecla Menu.
2. Selecionar Configurar e confirmar com OK.
3. Seleccionar Contador de horas e confirmar com OK.
4. Seleccionar Ler e confirmar com OK.
5. Seleccionar o canal e confirmar com OK.
6. Seleccionar a configuração pretendida (→ "Possíveis configurações" na página 299) e confirmar com OK.

Possíveis configurações

Configuração Efeito

Sim 0 contador de horas é reposto.

Não O contador de horas continua a contar.

Configurar o contador de serviço

No menu Contador de horas é possível definir o número de horas operacionais após as quais é apresentada uma mensagem de serviço para um canal. A indicação Serviço CHX ocorre na operação automática, alternadamente com a hora.

Fig. 15: Configurar o contador de serviço

1. Premir a tecla Menu.
2. Selecionar Configurar e confirmar com OK.
3. Seleccionar Contador de horas e confirmar com OK.
4. Selecionar Serviço e confirmar com OK.
5. Seleccionar o canal pretendido e confirmar com OK.
6. Definir o intervalo (+/-) e confirmar com OK.
7. Com ESC, voltar à seleção do canal para configurar o contador de serviço para outro canal.

Definir PIN

Fig. 16: Definir PIN

1. Premir a tecla Menu.
2. Seleccionar Configurar e confirmar com OK.
3. Seleccionar PIN e confirmar com OK.
4. Selecionar Introduzir PIN e confirmar com OK.
5. Introduzir o PIN e confirmar com OK.

→ Todas as configurações, operações manuais e programações estão protegidas por PIN e não podem ser alteradas sem a introdução do PIN.

Seleccionar o modo

No menu Modo, determina-se se devem estar disponíveis as funções padrão ou as funções avançadas.

1. Premir a tecla Menu.
2. Seleccionar Configurar e confirmar com OK.
3. Seleccionar o Modo e confirmar com OK.
4. Seleccionar a configuração pretendida (⇨ "Possíveis configurações" na página 302) e confirmar com OK.

Possíveis configurações

Padrão Avançado

- Comando ON/OFF • Comando ON/OFF

• Priorização de programas (↳ Capítulo "Priorizar programas" na página 315)
• Programação em função do nascer/pôr do sol
• Programação por impulso (→ Capítulo "Programação da comutação por impulso" na página 320)
• Programação por ciclo (↳ Capítulo "Programar a comutação por ciclo" na página 322)
• Programação aleatória (→ Capítulo "Programação da comutação aleatória" na página 325)

Seleccionar o modo de operação

Fig. 18: Modo de operação

O modo de operação do dispositivo é selecionado através das teclas de função esquerdas.

Possíveis configurações
FIX	ON permanentemente (FIX) Canal ligado permanentemente.
1
FIX	OFF permanentemente (FIX) Canal desligado permanentemente.
1
OVR	Modo Override ON (OVR) Com o modo Override, o programa em curso é substituído temporariamente.
	• Iniciar precocamente o programa executado posteriormente.

- Iniciar precocemente o programa executado posteriormente com o "Modo Override ON". A função de Override aplica-se apenas ao programa atual e mantém-se até ao comando automático seguinte. Em seguida, o dispositivo volta à operação automática.

Exemplo:

Um programa diário liga o dispositivo diariamente das 08:00 da manhã até às 17:00 horas. Se no entanto pretender que, excepcionalmente, o dispositivo se ligue às 06:00 horas, então é utilizado o modo Override.

Possíveis configurações

Modo Override OFF (OVR) Com o modo Override, o programa em curso é substituído temporariamente.

- Terminar mais cedo o programa atualmente em curso com o "Modo Override OFF".

A função de Override aplica-se apenas ao programa atual e mantém-se até ao comando automático seguinte. Em seguida, o dispositivo volta à operação automática.

Exemplo:

Um programa diário liga o dispositivo diariamente das 08:00 da manhã até às 17:00 horas. Se no entanto pretender que, excepcionalmente, o dispositivo se desligue às 16:00 horas, então é utilizado o modo Override.

Operação automática ON O canal liga-se em função das horas de comutação programadas.

Operação automática OFF O canal desliga-se em função das horas de comutação programadas.

Ler as definições de Bluetooth

Fig. 19: Definições de Bluetooth

1. Premir a tecla Menu.
2. Selecionar Configurar e confirmar com OK.
3. Selecionar Bluetooth e confirmar com OK.
4. Seleccionar Smart Link ou Geral e confirmar com OK.
   As definições (→ "Definições de Bluetooth" na página 305) podem ser lidas.

O nome do dispositivo pode ser alterado através dos dispositivos móveis.

Definições de Bluetooth

Menu Configurações

Smart Link Endereço MAC

Nome do dispositivo

Geral Número de versão do software

Ligar o temporizador do distribuidor à extensão de canal

As possibilidades de utilização listadas podem ser programadas no temporizador do distribuidor e executadas no canal desejado da extensão de canal. Para o efeito, o temporizador do distribuidor tem de estar ligado à extensão de canal.

Possibilidades de utilização

• Programação independente da data
• Programação dependente da data
• Programação por impulso, ciclo e programação aleatória
• Programação em função do nascer/pôr do sol
• Programação via dispositivos móveis

- Interface de baixa energia de Bluetooth para a programação de acessórios e dispositivos móveis

A ampliação só é possível em determinadas variantes.

Preparar o estabelecimento da ligação

Fig. 20: Estabelecer a ligação Bluetooth no temporizador do distribuidor

1. Premir o botão Bluetooth (Fig. 20/①) no temporizador do distribuidor.

Fig. 21: Definições de Bluetooth

1. Premir a tecla Menu.
2. Seleccionar Configurar e confirmar com OK.
3. Selecionar Bluetooth e confirmar com OK.
4. Seleccionar Dispositivos BLE e confirmar com OK.

Fig. 22: Estabelecer a ligação Bluetooth na extensão de canal

1. Premir o botão Bluetooth (Fig. 22/ ①) na extensão de canal.

→ 0 ícone de Bluetooth pisca durante 2 minutos. No visor do temporizador do distribuidor é apresentada uma lista de todos os dispositivos disponíveis nas proximidades.

O processo tem de ser concluído num espaço de 2 minutos, caso contrário terá de ser repetido.

Depois da primeira ligação, o temporizador do distribuidor liga-se automaticamente aos dispositivos móveis nas suas proximidades.

A ligação Bluetooth mantém-se durante 2 minutos em caso de falha de corrente.

Estabelecer a ligação

Fig. 23: Seleccionar a extensão de canal

1. No temporizador do distribuidor, selecionar a partir da lista a extensão de canal a ligar com os botões esquerdos ( / ) e confirmar com +.

A extensão de canal ligada é identificada com #.

1. Seleccionar uma nova extensão de canal com os botões esquerdos (Λ/V) e confirmar com +.

Fig. 24: A extensão de canal está ligada ao temporizador do distribuidor

1. Com a ligação ativa, a extensão de canal apresenta o nome do dispositivo conectado (Fig. 24/1).

A indicação do visor alterna entre o nome do dispositivo conectado e a data e hora atuais.

Em caso de uma ligação bem-sucedida, a designação do canal muda de «A» e «B» para «3» e «4», «5» e «6» ou «7» e «8».

1. Se o temporizador do distribuidor ou a extensão de canal estiverem protegidos por um PIN, introduzir o PIN no temporizador do distribuidor.

Separar as extensões de canal do temporizador do distribuidor

Fig. 25: Seleccionar a extensão de canal

1. No temporizador do distribuidor, selecionar a partir da lista a extensão de canal a separar com os botões esquerdos (Λ/∨) e confirmar com –.

As extensões de canal ligadas são identificadas com #.

1. Seleccionar uma outra extensão de canal a separar com os botões esquerdos (Λ/∨) e confirmar com –.

Em caso de uma separação bem-sucedida, a designação do canal muda de «3» e «4», «5» e «6» ou "7" e "8" a "A" a "B".

Operar e programar o temporizador do distribuidor através de dispositivos móveis

Ligação a dispositivos móveis

Através de uma ligação Bluetooth, é possível controlar diretamente as funções "FIX ON/OFF" e o "Modo Override (OVR)" do temporizador do distribuidor.

Fig. 26: Exibição durante uma transferência de dados

As configurações e as programações podem ser definidas através do dispositivo móvel e executadas no canal pretendido do temporizador do distribuidor. As configurações e os programas criados na aplicação móvel têm de ser transferidos para o temporizador do distribuidor (Fig. 26).

Para a programação do temporizador do distribuidor através de um dispositivo móvel, é necessária a aplicação móvel correspondente. A aplicação móvel está disponível para dispositivos Android e iOS; em alternativa, ler o código QR ilustrado e instalar a aplicação.

Preparar o estabelecimento da ligação

1. Ligar o Bluetooth no dispositivo móvel.

Fig. 27: Estabelecer a ligação Bluetooth no temporizador do distribuidor

1. Premir o botão Bluetooth (Fig. 27/ ①) no temporizador do distribuidor.

⇒ 0 ícone de Bluetooth pisca durante 2 minutos. No dispositivo móvel é apresentada uma lista de todos os temporizadores do distribuidor disponíveis nas proximidades.

O processo tem de ser concluído num espaço de 2 minutos, caso contrário terá de ser repetido.

Depois da primeira ligação, o temporizador do distribuidor liga-se automaticamente aos dispositivos móveis nas suas proximidades.

A ligação Bluetooth mantém-se durante 2 minutos em caso de falha de corrente.

Estabelecer a ligação

1. O temporizador do distribuidor tem de ser selecionado no dispositivo móvel.

→ Com a ligação ativa, o temporizador do distribuidor apresenta o símbolo Bluetooth (FIX).

Programação

Informações relativas à programação

! INDICAÇÃO!

Reserva de energia reduzida da bateria de backup! Na operação sem ligação à rede, a reserva de energia da bateria de backup diminui.

Priorização Os comandos para desligar têm prioridade relativamente aos comandos de arranque.

Passos de programação

Requisito:

- Não existe nenhuma ligação ativa com dispositivos móveis.

1. Definir a data ou os intervalos da data.

Neste menu, pode especificar o dia ou o período (data de...a) em que o dispositivo é ligado ou desligado.

1. Definir a função e a hora de comutação.

Neste menu, é possível definir o comando de comutação e a hora em que é executado. Estas variantes estão disponíveis nas seguintes versões:

• A função ON/OFF está disponível em todas as versões.
• A função de impulso, ciclo e aleatória depende da variante.

As funções e as horas de comutação podem ser definidas por canal em função da data ou para diferentes intervalos de data (→ Capítulo "Programação dependente/independente da data" na página 313).

PROGRAMAÇÃO DEPENDENTE/INDEPENDENTE DA DATA

O temporizador do distribuidor pode ser programado com ou sem intervalo de datas.


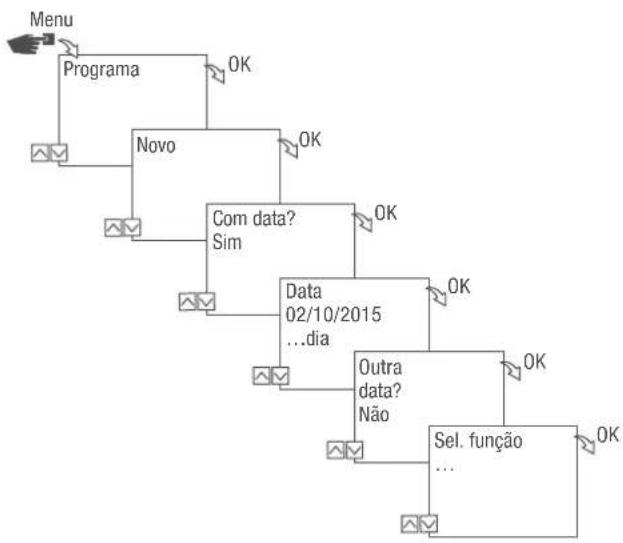

Fig. 28: Programação com ou sem data

Opção Entrada Resultado
Programar o temporizador do distribuidor sem intervalo de datas.	Com data?Selecionar Não e confirmar com OK.	Os comandos de comutação aplicam-se independentemente da data.
Programar o temporizador do distribuidor com intervalo de datas.	Com data?Selecionar Sim e confirmar com OK.Podem ser definidos vários intervalos de datas. Depois de definido o último intervalo de datas, selecionar Não e confirmar com OK.	Os comandos de comutação aplicam-se aos dias ou períodos que são definidos aquando da programação.

USAR WILDCARDS

Na introdução da data podem ser utilizados asteriscos (Wildcards). Tal permite programar horas de comutação recorrentes, as quais, por exemplo, devem ser sempre executadas no primeiro dia do mês. Em vez de números para mês ou ano, é possível selecionar os Wildcards **** para o ano e ** para o mês.

Para selecionar o Wildcard é primeiramente introduzido o ano; as outras possibilidades são depois sugeridas. Os botões intermitentes indicam o ponto em que se encontra e, com (+/-), é possível introduzir o ano ou o mês.

Exemplos para a introdução da data com Wildcards

Introdução da data Execução

2016.**.13 – 2016.**.13 O comando de comutação será executado ao dia 13 de cada mês.

****.**.01 – ****.**.01 O comando de comutação será executado anualmente no primeiro dia de um mês.

PRIORIZAR PROGRAMAS

Com a ajuda da priorização, determina-se a ordem em que os programas do dispositivo são executados. Assim, é possível executar um comando de comutação diário, mas definir, com uma prioridade mais elevada, que em determinados dias ou períodos se aplicam outras horas de comutação.

Exemplo

Um programa diário liga o dispositivo diariamente das 08:00 da manhã até às 17:00 horas. Se pretender, por exemplo, que o dispositivo não seja ligado ao fim de semana ou num feriado, terá de criar um programa com uma prioridade mais elevada para estes dias. Este programa tem, então, precedência sobre as outras configurações.

Por padrão, a priorização é especificada da seguinte maneira:

• Sem data
• Muito baixa
• Um período de tempo – Média
• Com uma data definida (por exemplo, 01.01.2016)
• Elevada

É possível definir as seguintes prioridades:

• Muito baixa
• Baixa
• Média
• Elevada
• Muito elevada

Criar novo programa de comutação

PROGRAMAR O COMANDO ON

PT

Fig. 29: Programação do comando ON

1. Premir a tecla Menu.
2. Selecionar Programa e confirmar com OK.
3. Seleccionar Novo e confirmar com OK.

⇒ 0 número de espaços de armazenamento ainda disponíveis é apresentado de forma breve (PXXX).
O número de espaços de armazenamento ainda disponíveis no programa de comutação é apresentado de forma breve (dXXX).

1. Definir no ponto de menu Com data? se o programa de comutação deve ser programado com uma data (↳ Capítulo "Programação dependente/independente da data" na página 313).

2. Seleccionar a função ON e confirmar com OK.

3. Introduzir a hora e os minutos da hora de ligação (+/-) e confirmar com OK.

Dependente da variante: Em vez da hora e dos minutos, também é possível selecionar nascer do sol (Nascer Sol) ou pôr do sol (Pôr Sol). O nascer e o pôr do sol são exibidos adicionalmente em alternativa à hora e aos minutos.

1. Com a correção Astro ativada, selecionar a configuração pretendida e confirmar com OK.

Possíveis configurações da correção Astro

Configuração Efeito
hh:mm	-- A correção está desativada.
hh:mm
hh:mm
hh:mm
hh:mm
hh:mm

1. Selecionar a especificação da configuração pretendida da correção Astro e confirmar com OK.

2. Configurar o(s) dia(s) da semana ( / ) em que a hora de comutação deverá ser aplicada e confirmar com OK.

Os dias da semana 1 – 5, 6 – 7 e 1 – 7 estão predefinidos. Dias da semana individuais podem ser definidos no ponto de menu "Seleccionar dias" (+/-).

1. Seleccionar o canal (+/-) para o qual a hora de comutação deve ser ativada e confirmar com OK.

A seleção do canal só é exibida a partir de 2 canais.

+ Canal ativo

- Canal inativo

1. Para criar outra hora de comutação, selecionar SIM e confirmar com OK.

2. Aceitar a prioridade sugerida automaticamente e confirmar com OK ou ajustar a prioridade.

A seleção da prioridade só é possível no modo avançado (→ Capítulo "Priorizar programas" na página 315).

PROGRAMAR O COMANDO OFF

Fig. 30: Programação do comando OFF

1. Premir a tecla Menu.
2. Selecionar Programa e confirmar com OK.
3. Seleccionar Novo e confirmar com OK.

⇒ 0 número de espaços de armazenamento ainda disponíveis é apresentado de forma breve (PXXX).

O número de espaços de armazenamento ainda disponíveis no programa de comutação é apresentado de forma breve (dXXX).

1. Definir no ponto de menu Com data? se o programa de comutação deve ser programado com uma data (↳ Capítulo "Programação dependente/independente da data" na página 313).
2. Seleccionar a função OFF e confirmar com OK.
3. Introduzir a hora e os minutos da hora de ligação (+/-) e confirmar com OK.

Dependente da variante: Em vez da hora e dos minutos, também é possível selecionar nascer do sol (Nascer Sol) ou pôr do sol (Pôr Sol). O nascer e o pôr do sol são exibidos adicionalmente em alternativa à hora e aos minutos.

1. Com a correção Astro ativada, selecionar a configuração pretendida e confirmar com OK.
2. Seleccionar a especificação da configuração pretendida da correção Astro (→ Capítulo "Programar o comando ON" na página 316) e confirmar com OK.
3. Configurar o(s) dia(s) da semana ( / ) em que a hora de comutação deverá ser aplicada e confirmar com OK.

Os dias da semana 1 – 5, 6 – 7 e 1 – 7 estão predefinidos. Dias da semana individuais podem ser definidos no ponto de menu "Seleccionar dias" (+/-).

1. Seleccionar o canal (+/-) para o qual a hora de comutação deve ser ativada e confirmar com OK.

A seleção do canal só é exibida a partir de 2 canais.

+ Canal ativo

- Canal inativo

1. Para criar outra hora de comutação, selecionar SIM e confirmar com OK.
2. Aceitar a prioridade sugerida automaticamente e confirmar com OK ou ajustar a prioridade.

A seleção da prioridade só é possível no modo avançado (→ Capítulo "Priorizar programas" na página 315).

PROGRAMAÇÃO DA COMUTAÇÃO POR IMPULSO

A comutação por impulso só é possível em determinadas variantes.

Fig. 31: Comutação por impulso

Componentes de um comando de comutação por impulso:

• (Fig. 31/ ①) Hora de início
• (Fig. 31/ 2) Duração = Comutação ON

– Duração de comutação mínima ON: 1 segundo
– Duração de comutação mínima OFF: 2 horas

Exemplo

O canal 1 deve ser ligado todos os dias, de segunda a sexta-feira, às 15:00 horas, durante 30 segundos.


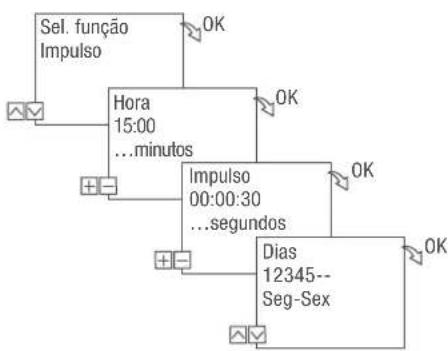

Fig. 32: Programação da comutação por impulso

1. Premir a tecla Menu.
2. Selecionar Programa e confirmar com OK.
3. Selecionar Novo e confirmar com OK.

⇒ 0 número de espaços de armazenamento ainda disponíveis é apresentado de forma breve (PXXX).

O número de espaços de armazenamento ainda disponíveis no programa de comutação é apresentado de forma breve (dXXX).

1. Definir no ponto de menu Com data? se o programa de comutação deve ser programado com uma data (→ Capítulo "Programação dependente/independente da data" na página 313).

2. Seleccionar a função Impulso e confirmar com OK.

3. Introduzir a hora e os minutos da hora de comutação (+/-) e confirmar com OK.

4. Introduzir a(s) hora(s), o(s) minuto(s) e o(s) segundo(s) da duração do impulso (+/-) e confirmar com OK.

5. Configurar o(s) dia(s) da semana ( / ) em que a hora de comutação deverá ser aplicada e confirmar com OK.

Os dias da semana 1 – 5, 6 – 7 e 1 – 7 estão predefinidos. Dias da semana individuais podem ser definidos no ponto de menu "Seleccionar dias" (+/-).

1. Seleccionar o canal (+/-) para o qual deve ser ativado o impulso e confirmar com OK.

A seleção do canal só é exibida a partir de 2 canais.

+ Canal ativo

- Canal inativo

1. Para criar outra hora de comutação, selecionar SIM e confirmar com OK.

2. Aceitar a prioridade sugerida automaticamente e confirmar com OK ou ajustar a prioridade.

A seleção da prioridade só é possível no modo avançado (→ Capítulo "Priorizar programas" na página 315).

PROGRAMAR A COMUTAÇÃO POR CICLO

A comutação por ciclo só é possível em determinadas variantes.

Fig. 33: Comutação por ciclo

Componentes de um comando de comutação por ciclo:

• (Fig. 33/ ①) Hora de início
• (Fig. 33/ 2) Duração ON = Comutação ON
• (Fig. 33/ ③) Duração OFF = Comutação OFF

Para terminar um ciclo, é necessário definir um comando «OFF» independente. Não é permitido intercalar programas de ciclo.

Exemplo

O canal 1 é ligado de segunda a sexta-feira, a cada 30 minutos entre as 9:00 horas e as 19:00 horas, durante 10 minutos.

Comutação Ciclo

Hora de início 9:00 horas

Duração ON 10 minutos

Duração OFF 20 minutos

Comando OFF separado 19:00 horas


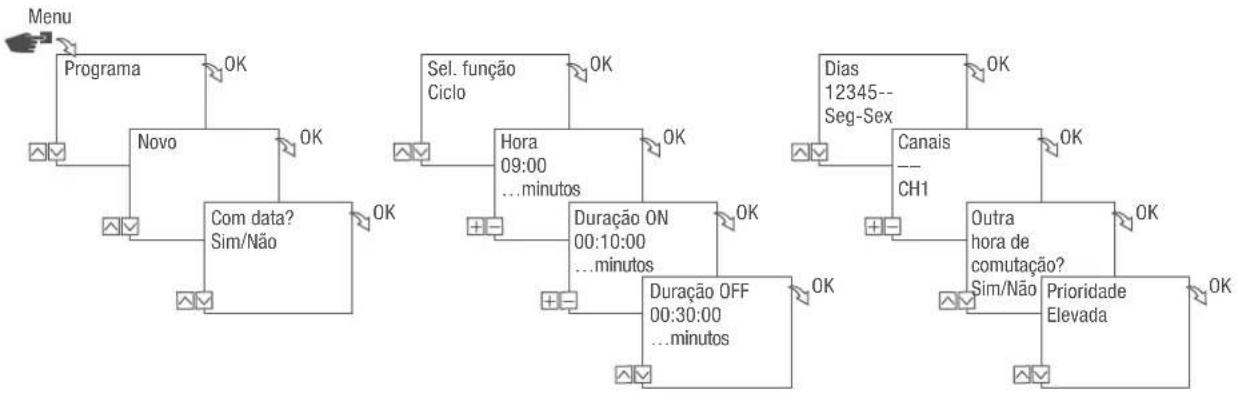

Fig. 34: Programar a comutação por ciclo

1. Premir a tecla Menu.
2. Selecionar Programa e confirmar com OK.
3. Selecionar Novo e confirmar com OK.

→ O número de espaços de armazenamento ainda disponíveis é apresentado de forma breve (PXXX). O número de espaços de armazenamento ainda disponíveis no programa de comutação é apresentado de forma breve (dXXX).

1. Definir no ponto de menu Com data? se o programa de comutação deve ser programado com uma data (→ Capítulo "Programação dependente/independente da data" na página 313).

2. Seleccionar a função Ciclo e confirmar com OK.

3. Introduzir a hora e os minutos da hora de comutação (+/-) e confirmar com OK.

4. Introduzir a duração ON (+/-) e confirmar com OK.

5. Introduzir a duração OFF (+/-) e confirmar com OK.

6. Seleccionar o dia da semana (Λ/∨) em que o ciclo deverá iniciar e confirmar com OK.

Os dias da semana 1 – 5, 6 – 7 e 1 – 7 estão predefinidos. Dias da semana individuais podem ser definidos no ponto de menu "Selecionar dias" (+/-).

1. Seleccionar o canal (+/-) para o qual o ciclo deve ser definido e confirmar com OK.

A seleção do canal só é exibida a partir de 2 canais.

• Canal ativo

• Canal inativo

• Para criar outra hora de comutação, selecionar SIM e confirmar com OK.

Para terminar o ciclo, é necessário definir um comando OFF.

1. Executar os comandos para uma hora de desativação da comutação por ciclo ➕ Capítulo "Programar o comando OFF" na página 318.
2. Para criar outra hora de comutação, selecionar NÃO.
3. Aceitar a prioridade sugerida automaticamente e confirmar com OK ou ajustar a prioridade.

A seleção da prioridade só é possível no modo avançado (↳ Capítulo "Priorizar programas" na página 315).

PROGRAMAÇÃO DA COMUTAÇÃO ALEATÓRIA

A comutação aleatória só é possível em determinadas variantes.


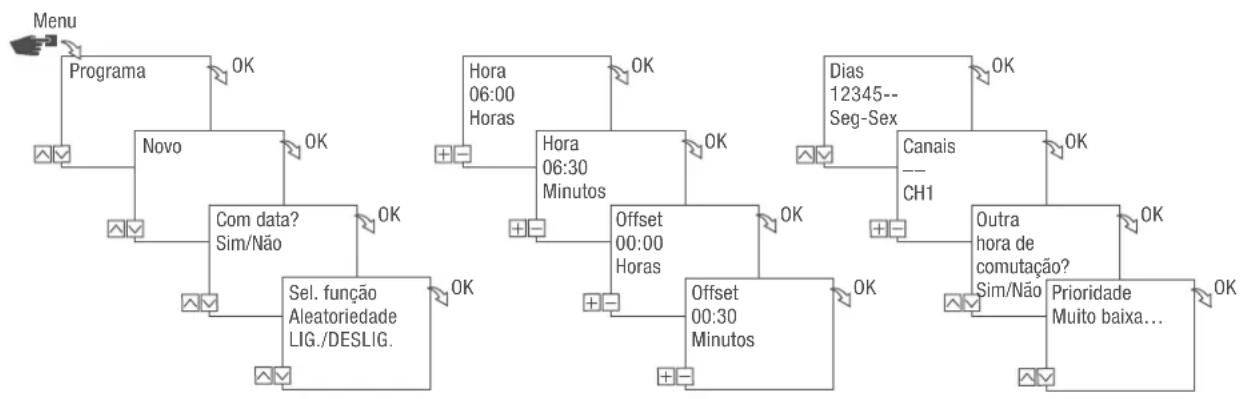

Fig. 35: Programar a comutação aleatória

A programação aleatória só é possível no modo avançado (⇒ Capítulo "Seleccionar o modo" na página 302).

Exemplo

O canal 1 é ligado de segunda a sexta-feira, às 06:30 horas, com um offset de ± 30 minutos aleatoriamente.

1. Premir a tecla Menu.
2. Selecionar Programa e confirmar com OK.
3. Selecionar Novo e confirmar com OK.

⇒ O número de espaços de armazenamento ainda disponíveis é apresentado de forma breve (PXXX). O número de espaços de armazenamento ainda disponíveis no programa de comutação é apresentado de forma breve (dXXX).

1. Definir no ponto de menu Com data? se o programa de comutação deve ser programado com uma data (↳ Capítulo "Programação dependente/independente da data" na página 313).

2. Seleccionar a função Aleatoriedade ON ou Aleatoriedade OFF e confirmar com OK.

É possível definir um offset de até ± 2 horas.

1. Introduzir a hora e os minutos da hora de comutação (+/-) e confirmar com OK.
2. Introduzir a hora e os minutos do período da programação aleatória (+/-) e confirmar com OK.
3. Seleccionar o dia da semana ( / ) em que o dispositivo deverá ligar-se com base no princípio da aleatoriedade e confirmar com OK.

Os dias da semana 1 – 5, 6 – 7 e 1 – 7 estão predefinidos. Dias da semana individuais podem ser definidos no ponto de menu "Seleccionar dias" (+/-).

1. Seleccionar o canal (+/-) para o qual o ciclo deve ser definido e confirmar com OK.

A seleção do canal só é exibida a partir de 2 canais.

• Canal ativo

• Canal inativo

• Para criar outra hora de comutação, selecionar SIM e confirmar com OK.

• Aceitar a prioridade sugerida automaticamente e confirmar com OK ou ajustar a prioridade.

A seleção da prioridade só é possível no modo avançado (→ Capítulo "Priorizar programas" na página 315).

Visualizar, editar ou eliminar elementos

Fig. 36: Visualizar, editar, eliminar um programa

1. Premir a tecla Menu.
2. Selecionar Programa e confirmar com OK.
3. Selecionar Ler/Alterar e confirmar com OK.
4. Selecionar Programa e confirmar com OK.
5. Para visualizar ou editar uma lista (lista de datas, horas de comutação, prioridade), selecionar a lista pretendida.

VISUALIZAR, EDITAR OU ELIMINAR AS HORAS DE COMUTAÇÃO

Fig. 37: Visualizar, editar, eliminar horas de comutação

1. Premir a tecla Menu.
2. Selecionar Programa e confirmar com OK.
3. Selecionar Ler/Alterar e confirmar com OK.
4. Seleccionar Programa e confirmar com OK.
5. Selecionar Horas de comutação e confirmar com OK.

Eliminar: A hora de comutação selecionada (por ex. ON/OFF, hora, dias, canais, impulso ou ciclo) é eliminada.

Eliminar todas: Todas as horas de comutação são eliminadas.

1. Selecionar Alterar, Complementar, Eliminar ou Eliminar todas e confirmar com OK.

VISUALIZAR, EDITAR OU ELIMINAR A LISTA DE DATAS

Fig. 38: Editar a lista de datas

1. Premir a tecla Menu.
2. Selecionar Programa e confirmar com OK.
3. Seleccionar Ler/Alterar e confirmar com OK.
4. Selecionar Lista de datas e confirmar com OK.
5. Seleccionar Data e confirmar com OK.

Eliminar: A data selecionada (de...a) é eliminada.

Eliminar todas: Todos as datas da lista de datas são eliminadas.

1. Selecionar Complementar, Eliminar ou Eliminar todas e confirmar com OK.

ELIMINAR TODOS OS PROGRAMAS

Fig. 39: Eliminar todos os programas

1. Premir a tecla Menu.
2. Selecionar Programa e confirmar com OK.
3. Selecionar Apagar tudo e confirmar com OK.
4. Selecionar Sim e confirmar com OK.

Eliminação

Eliminação indevida

PROTEÇÃO DO MEIO AMBIENTE!

Perigo para o meio ambiente se a eliminação for feita incorretamente!

Uma eliminação incorreta pode originar perigos para o meio ambiente.

• Eliminar os resíduos e componentes eletrónicos de forma adequada, separando-os por grupos de material das peças a eliminar.
• Por princípio, a eliminação deve ser sempre efetuada de forma ecológica, de acordo com os mais recentes avanços da tecnologia ambiental, de reutilização e de eliminação.

Reciclagem

Se não tiver sido definido qualquer acordo de devolução ou eliminação, conduzir os componentes desmontados para a reciclagem:

• Desmantelar os metais.
• Entregar os elementos de plástico para a reciclagem.
• Eliminar os restantes componentes separadamente, de acordo com as propriedades do material.
