BEDIENUNGSANLEITUNG Feeling RF Grässlin

Sicherheitshinweise Gefahr durch Stromschlag!

Der Anschluss und die Montage elektrischer Geräte darf nur durch eine Elektrofachkraft erfolgen. GEFAHR Es ist notwendig die allgemein gültigen Sicherheitsmaßnahmen einzuhalten, wie z.B. vor jeglichen Arbeiten am Gerät, die Stromversorgung zu unterbrechen und das Gerät gegen Einschalten zu sichern. Eingriffe und Veränderungen am Gerät führen zum Erlöschen des Garantieanspruches. Beachten Sie Ihre nationalen Vorschriften und die jeweiligen Sicherheitsbestimmungen.4 feeling rf A B

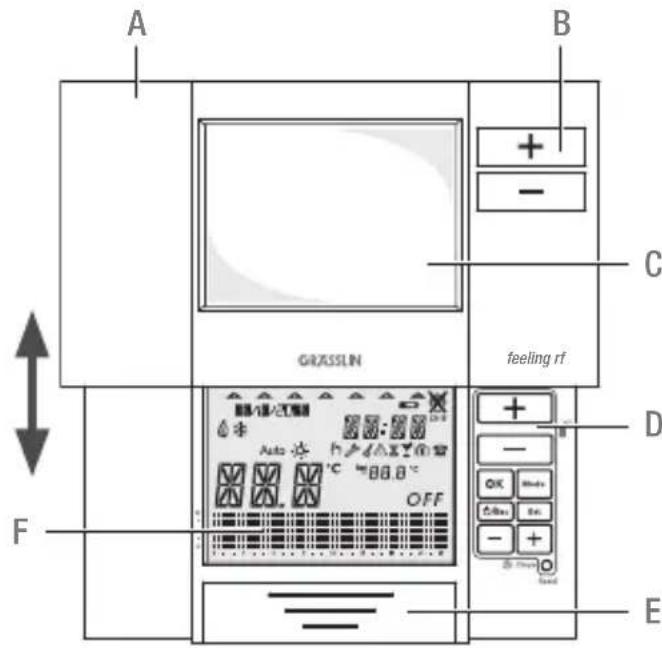

Bestimmungsgemäße Verwendung feeling/feeling rf sind eine neue Generation Chronothermostate mit neuem, modernem Design. Das grosse LCD-Display ermöglicht die Anzeige von Informationen und Steuerung sämtlicher integrierter Funktionen. Die Geräte dürfen ausschließlich in Kombination mit Ihrem Heizungssystem verwendet werden. Baugruppenbeschreibung A Verschiebbares Gehäuse B Tasten für manuelle Override-Funktion C Fenster D Tastatur E Batteriefach F Display Angaben zum GerätD

Technische Daten – Relais Version Spannungsversorgung: Batterie 2 x 1,5 V AA LR6 Alkaline Batterie-Lebensdauer: 2 Jahre (abhängig von der Schalthäugkeit) Schaltausgang: Wechsler (potentialfrei) Schaltleistung: 6(2) A 250V AC Kabelquerschnitt Relaisanschluss: 0,5 mm

Auösung der Raumtemperaturanzeige: 0,1ºC Temperaturauswahlanzeige: Programm: +5ºC…+32ºC (0,5ºC Schritte) Frostschutz: 5ºC (regulierbar 3ºC…7ºC) Auösung der Zeiteinstellung: Tageszeitanzeige: 1 Minute Programm: 30 Minuten Wärmemessung (Heizsystem): 3 K/Stunde Programmierung: Wochenprogramm mit bis zu 48 Zeit- und Temperatur- programmen vorprogrammierte Programme: 4+1 Benutzerdeniert Schutzklasse/Schutzart: II/IP40 Betriebstemperaturbereich: Max. 45ºC Betriebs-Luftfeuchtigkeitsbereich: 10% bis 90% Relative Luftfeuchtigkeit, kondensationsfrei Maße H x B x T (mm): 87 x 154 x 276 Technische Daten – RF Set, Sender Spannungsversorgung: Batterie 2 x 1,5 V AA LR6 Alkaline Batterie-Lebensdauer: 2 Jahre (abhängig von der Schalthäugkeit) Auösung der Raumtemperaturanzeige: 0,1ºC Temperaturauswahlanzeige: Programm: +5ºC…+32ºC (0,5ºC Schritte) Frostschutz: 5ºC (regulierbar 3ºC…7ºC) Auösung der Zeiteinstellung: Tageszeitanzeige: 1 Minute Programm: 30 Minuten Wärmemessung (Heizsystem): 3 K/Stunde Programmierung: Wochenprogramm mit bis zu 48 Zeit- und Temperatur- programmen vorprogrammierte Programme: 4+1 Benutzerdeniert Funksignal: 868,3 MHz Funksignal-Reichweite: Innerhalb Gebäuden 30m (2 Wände + 1 Decke) Schutzklasse/Schutzart: II/IP40 Betriebstemperaturbereich: Max. 45ºC Betriebs-Luftfeuchtigkeitsbereich: 10% bis 90% Relative Luftfeuchtigkeit, kondensationsfrei Maße H x B x T (mm): 87 x 154 x 27D

Technische Daten – RF Set, Empfänger Anschlussspannung: 230 V +/-10% 50-60 Hz Schaltausgang: Wechsler (potentialfrei) Schaltleistung: 5 (1) A 250 V ~ Kabelquerschnitt Relaisanschluss: 0,5 mm

Funksignal: 868,3 MHz Funksignal-Reichweite: Innerhalb Gebäuden 30m (2 Wände + 1 Decke) Schutzklasse/Schutzart: II/IP20 Betriebstemperaturbereich: Max. 45ºC Betriebs-Luftfeuchtigkeitsbereich: 10% to 90% Relative Luftfeuchtigkeit, kondensationsfrei Maße H x B x T (mm): 87 x 108 x 378

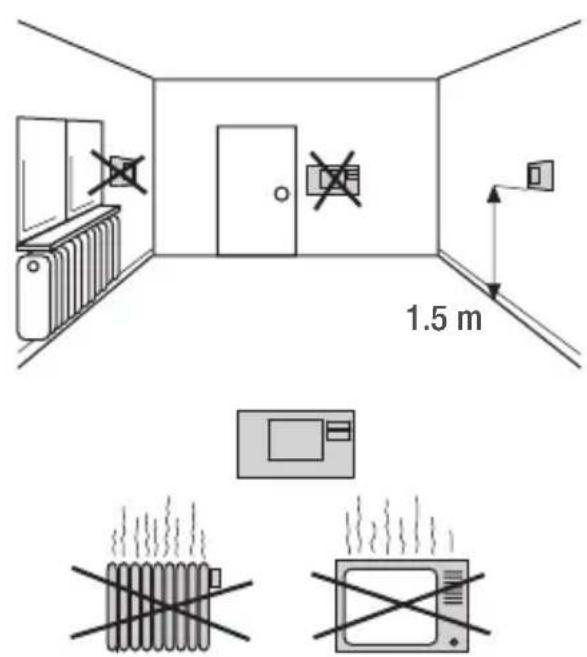

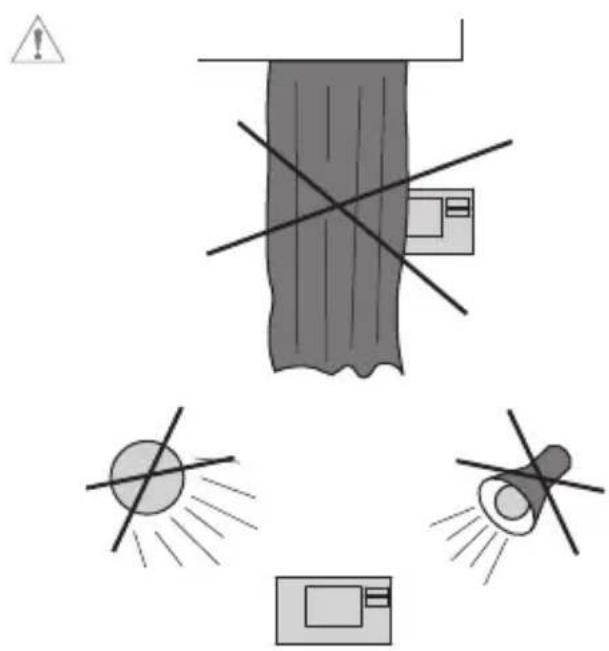

Installation und Montage AllgemeinD

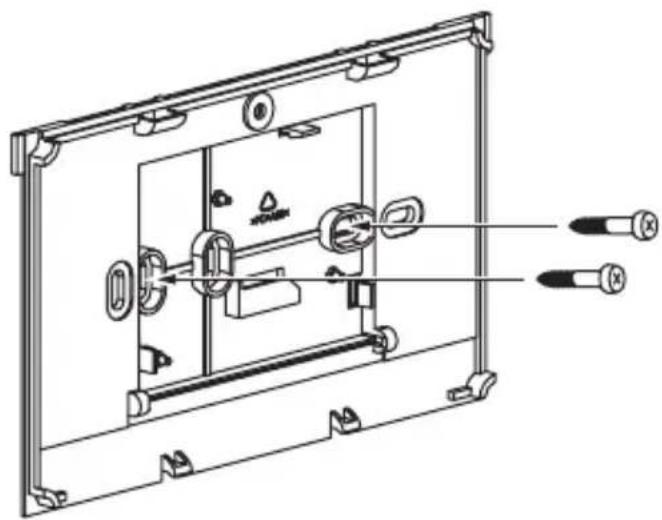

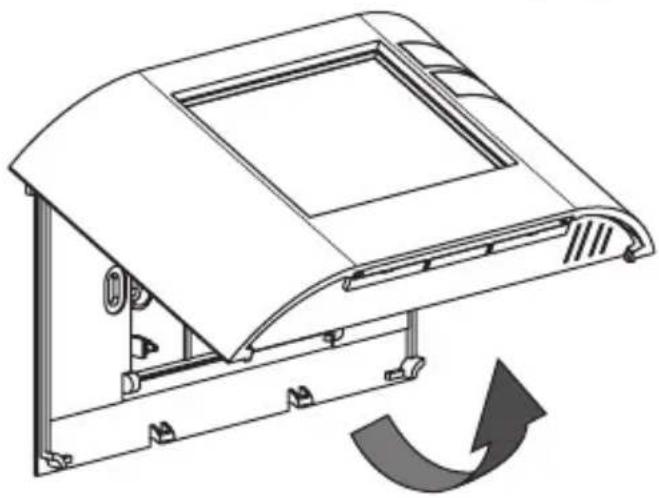

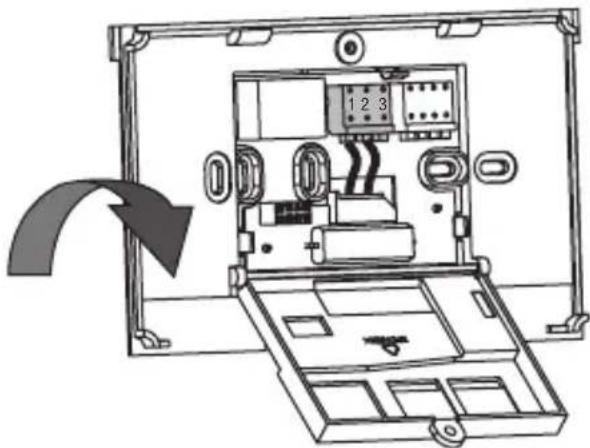

Gehäuse öffnen Wandbefestigung Für draht- und drahtlose Version.10 Anschluss Für den drahtlosen Anschluss siehe Kapitel RF Installation.

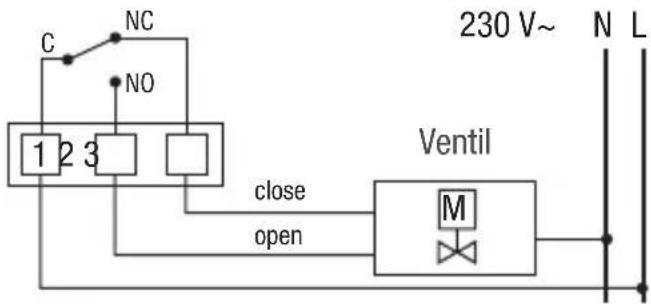

Anschlussplan Verdrahtungsbeispiel: Motor-Ventil Verdrahtungsbeispiel: Boiler/Heizung

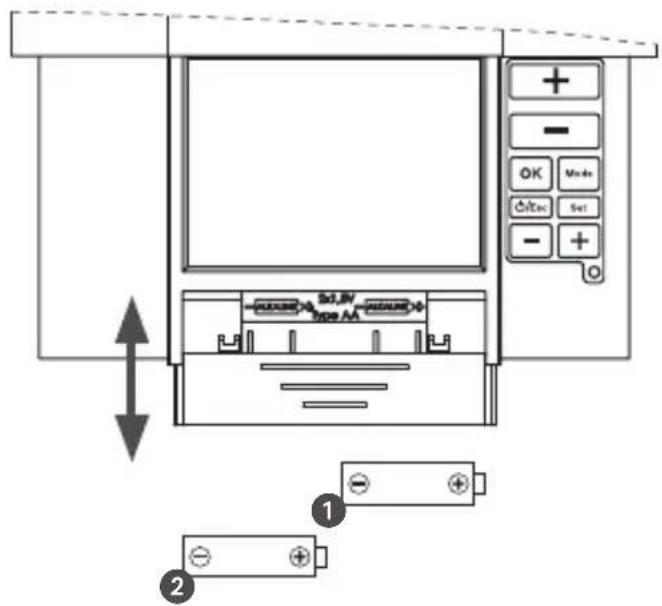

Verwenden Sie ausschließlich 2 x 1,5 V Typ AA. click! click!

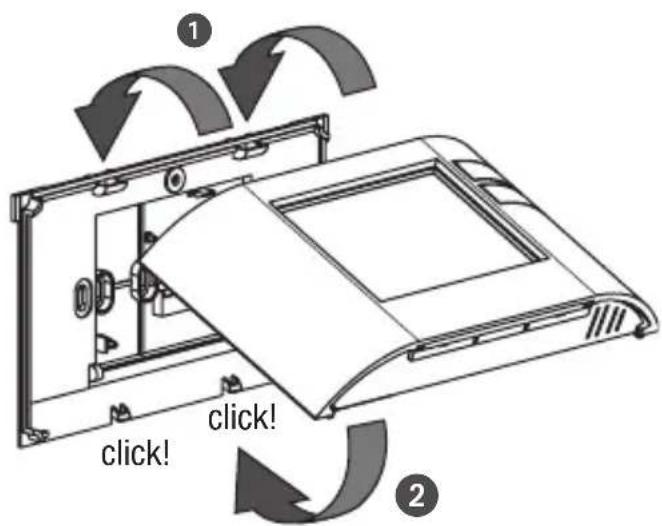

Gehäuse schliessen Batterien einlegen Für draht- und drahtlose Version.12 Bedienung und Einstellungen Bedienhinweise Blinkende Texte signalisieren eine notwendige Eingabe. Erfolgt innerhalb von 2 Minuten keine Eingabe, kehrt das Gerät in den Automatikbetrieb zurück. Bestätigen Sie alle Eingaben mit OK. Gesicherte Einstellungen werden im Datenspeicher abgelegt. Das Histogramm zeigt das programmierte Temperaturprol 7 – 14°C = wird als ein Segment dargestellt 15 – 24°C = ein Segment stellt 1°C dar über 24°C = ein Segment stellt 2°C darD

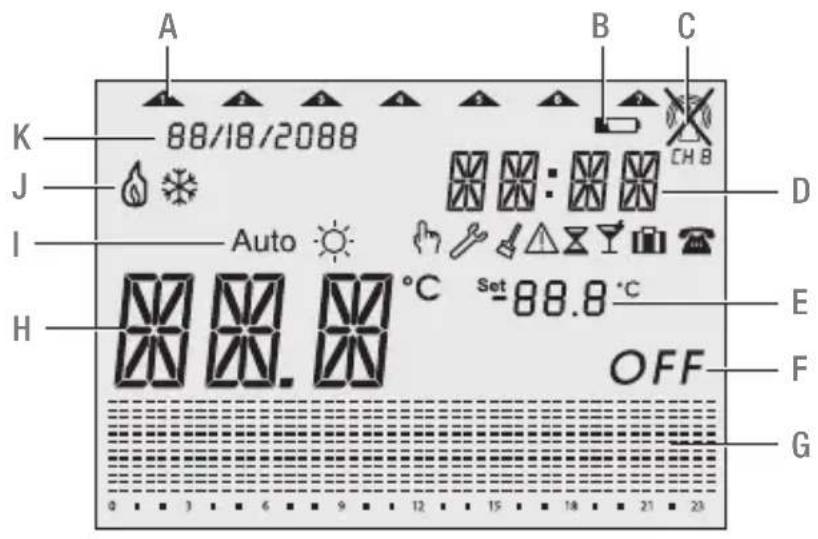

A Aktueller Wochentag B Batterie C RF Signal D Aktuelle Zeit E Einstellung Temperatur F Off-Modus G Histogramm über 24 Stunden H Aktuelle Temperatur I Betriebsart J Statusanzeige K Aktuelles Datum Display-Anzeige A C

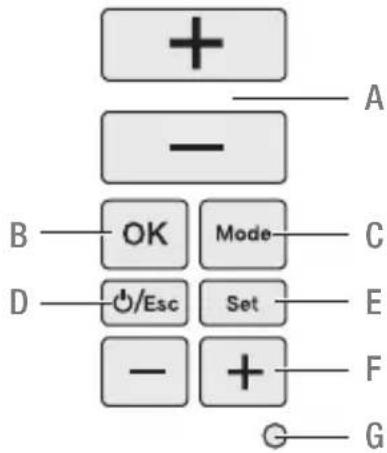

B14 Funktionstasten D ESC-Taste für ON/OFF, einen Schritt zurück im Menü oder zurück zum Hauptmenü durch Drücken der Taste für mehr als 3 Sekunden. E SET-Taste für Einstellungen nach der Inbe- triebnahme. F +/– Tasten um Stunden, Tage und Ereignisse zu erhöhen/verringern. G RESET-Taste zur Rückkehr zu den Werksein- stellungen. Bei einem Reset bleiben die Programme erhalten. Datum und Uhrzeit müssen Sie neu einstellen. Reset-Taste mit einem spitzen Gegenstand (Kugelschreiber) betätigen.

A +/– Tasten um die Temperatur zu erhöhen/ver- ringern. B OK-Taste zur Bestätigung von Eingaben und um einen Schritt vorwärts zu gelangen. C MODE-Taste zur Auswahl der verfügbaren Betriebsmodi.D

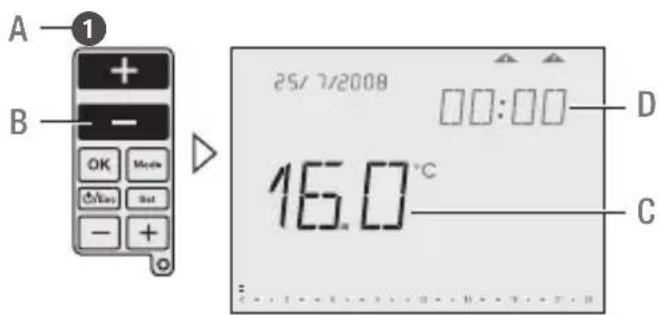

Konguration Allgemein Beachten Sie folgende Information für den Gebrauch dieses Manuals:

A Abfolge der Handlungen B Gedrückte Tasten werden schwarz dargestellt. C Blinkende Elemente werden schwarz darge- stellt. D Fixe Elemente werden in grau dargestellt. Tasten welche in einer Handlung gedrückt werden können, sind schwarz hinterlegt. Die dazugehörige Anzeige im Display wird ebenfalls schwarz angezeigt. Folgen Sie exakt den Nummern der Hand- lungsabfolge. Die Konguration des Gerätes wird anhand der Inbetriebnahme beschrieben. Nachdem Sie das Gerät zum ersten Mal gestartet haben, folgen Sie dem Menü um das Gerät korrekt zu kongurieren. Durch Drücken der SET-Taste können Sie auch nach der Inbetriebnahme die Konguration verändern.16 Inbetriebnahme Datum und Uhrzeit einstellen Abfolge zur Einstellung des Datums und der Uhrzeit bei der Inbetriebnahme. 15/6/2008 erscheint als Werkseinstellung. Um Datum und Uhrzeit nach der Inbetriebnahme einzustellen drücken Sie die SET-Taste, dann mit den oberen +/– Tasten Auswahl Date oder Time Menu und bestätigen mit OK.D

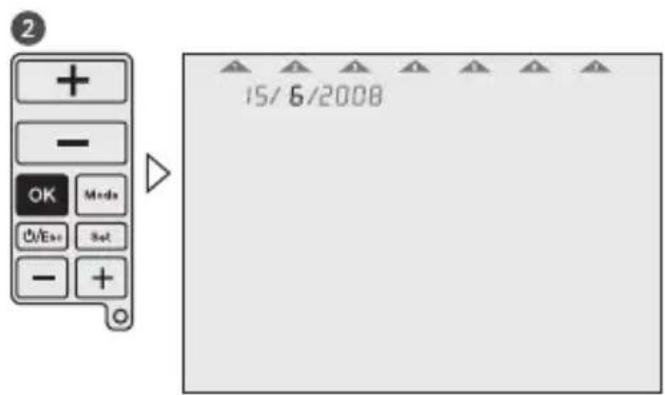

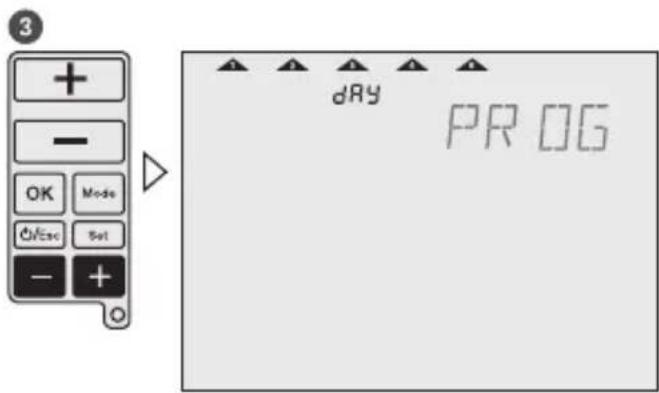

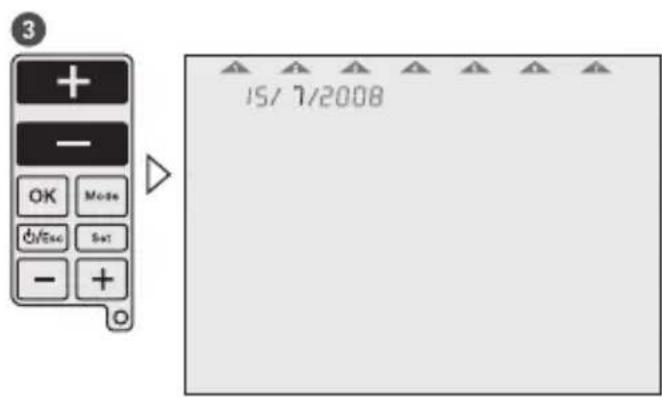

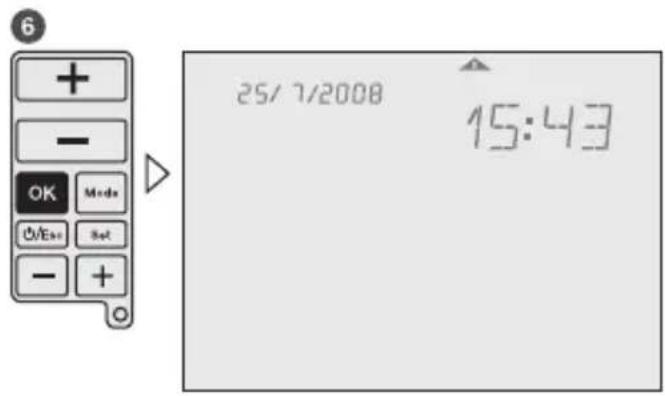

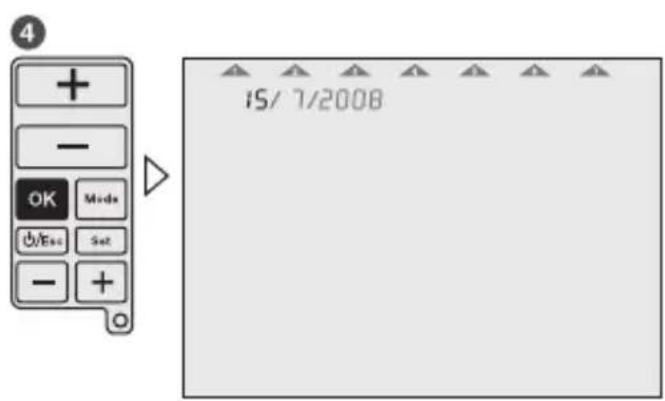

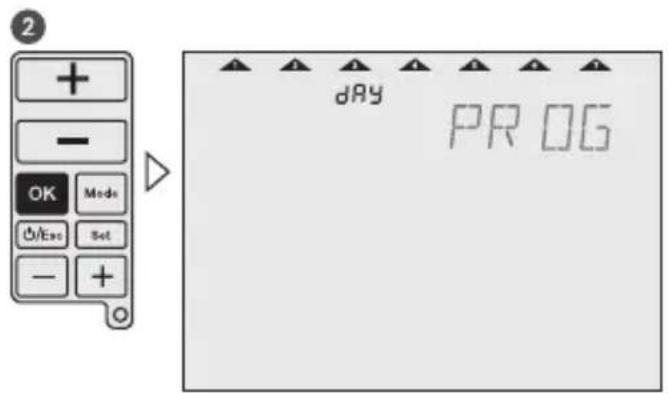

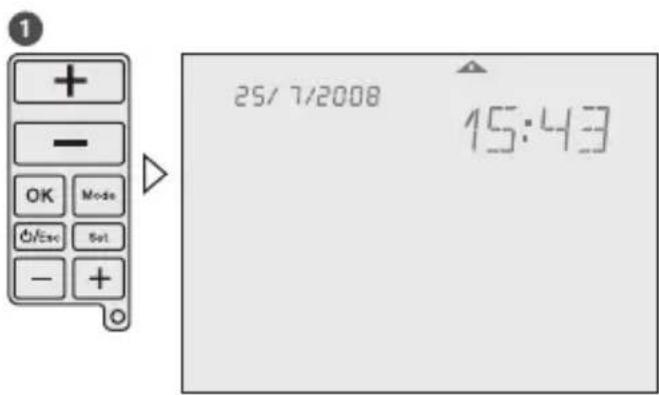

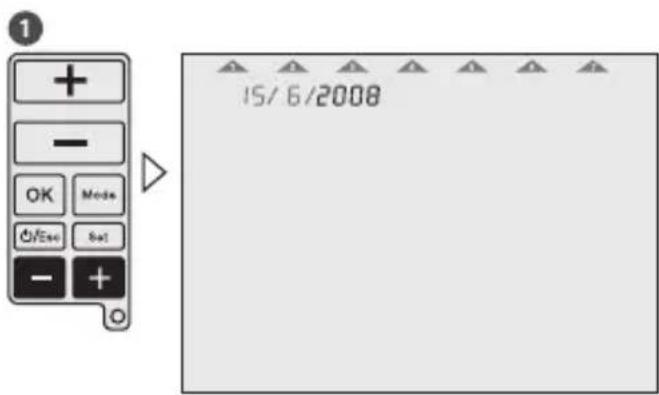

Das Einstellen der Uhrzeit erfolgt auf die gleiche Weise wie das Einstellen des Datums.18 Programmierung Abfolge zur Festlegung der Programme bei der Inbetriebnahme. Um Programme nach der Inbetriebnahme festzulegen drücken Sie die SET-Taste, dann mit den oberen +/– Tasten Auswahl Prog Menu und bestätigen mit OK.D

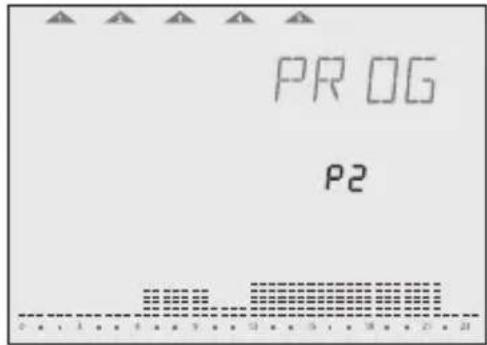

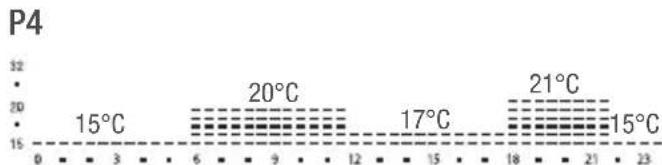

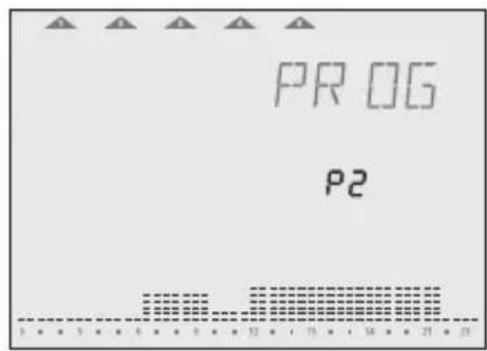

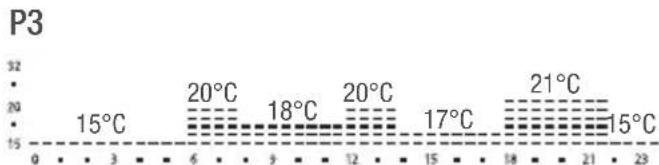

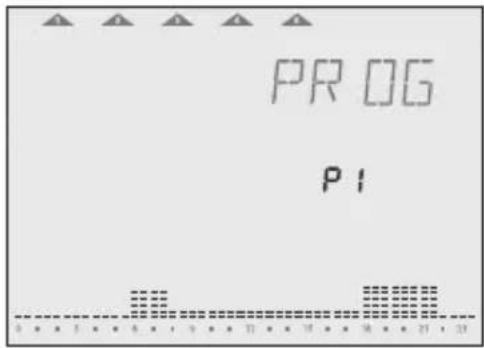

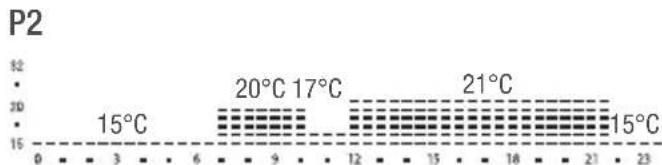

Mo Di Mi Do Fr Sa So Wählen Sie zwischen: 7 Tage – ein Programm 5-2 Tage – je Tagesblock ein Programm 1-7 Tage – jeden Tag ein individuelles Programm freie Blockbildung – je Tagesblock ein Programm20 Programm auswählen Jedem Wochentag oder Tagesblock muss ein Programm P1, P2, P3, P4 (vordeniert) oder Pd (benutzerdeniert) zugeordnet werden.

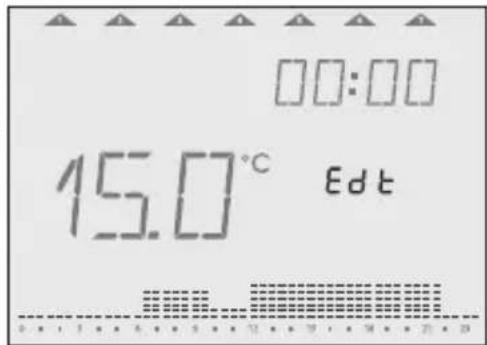

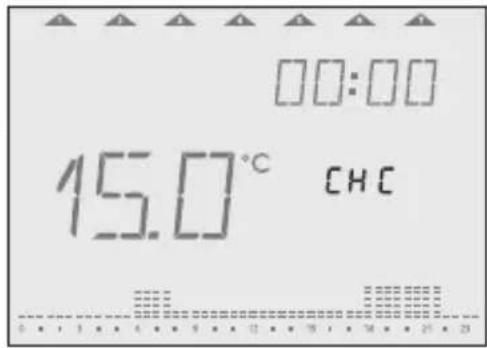

Benutzerdeniertes Programm. Bei der Inbetriebnahme wird das Programm mit 15ºC von 00:00 bis 23:59 Uhr angezeigt.

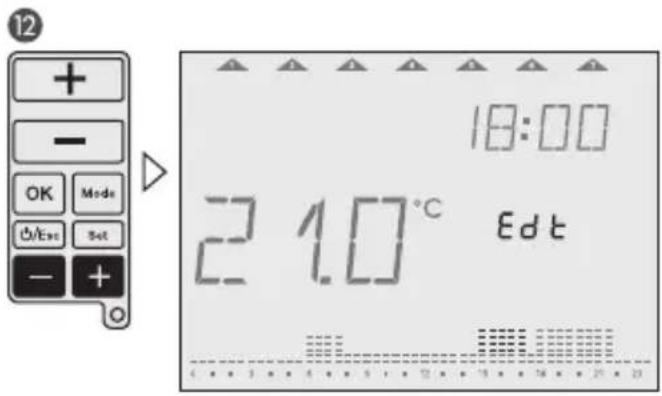

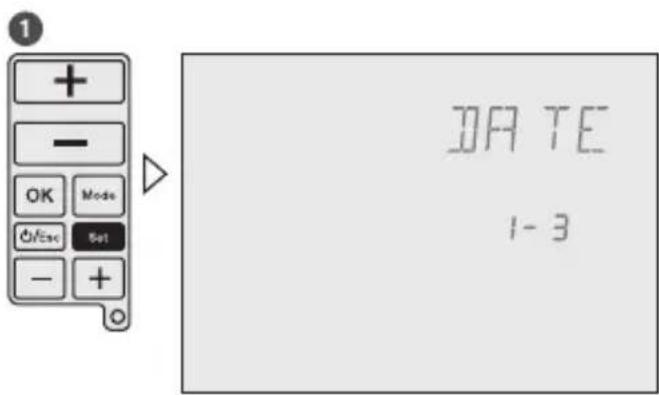

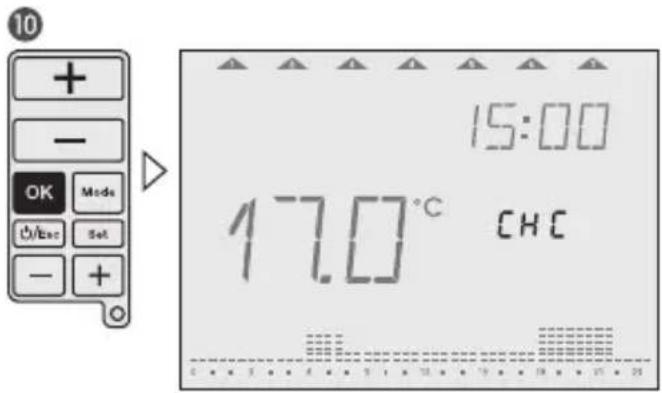

Auf Wunsch können Sie die vordenierten Programme modizieren. Benutzen Sie die oberen +/– Tasten um die Temperatur mit jedem Segment um 0,5°C zu erhöhen/ver- ringern. Benutzen Sie die unteren +/– Tasten um je 30 Minuten vorwärts/rückwärts zu gehen und den ausgewählten Temperaturwert zu kopieren.22 Einstellungen Nach der Inbetriebnahme können Datum, Uhrzeit, Temperatur- und Zeitprogrammierung geändert werden. Durch Drücken der oberen +/– Tasten gelangen Sie zu den verschiedenen Menüs. 1-3 = Einstellung des Datums 2-3 = Einstellung der Uhrzeit 3-3 = Einstellung der Zeit- und Temperatur-ProgrammierungD

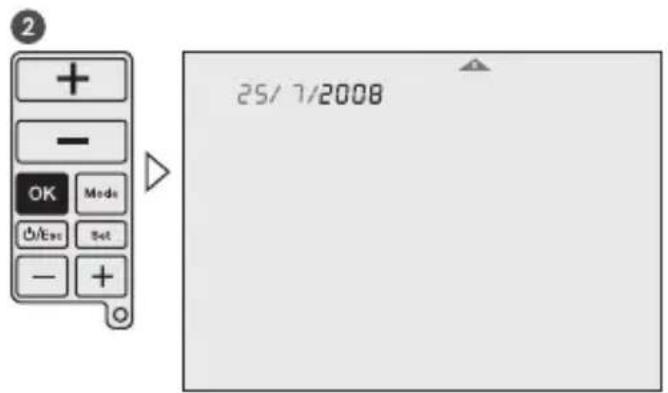

Sie können nun, wie im Kapitel Inbetriebnahme beschrieben, das Datum einstellen. Das Einstel- len der Uhrzeit erfolgt auf die gleiche Weise wie das Einstellen des Datums. Wählen Sie mit den unteren +/– Tasten Tage oder Tagesblöcke zur Programmierung aus und bestätigen Sie mit OK. Weiter bei Handlungsnummer . Durch Drücken der OK-Taste können Sie zwi- schen den vordenierten Programmen P1– P4 oder dem benutzerdenierten Programm Pd wählen. Weiter bei Handlungsnummer .24D

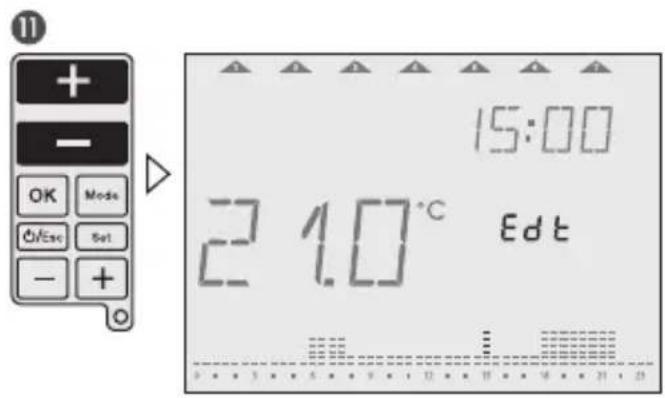

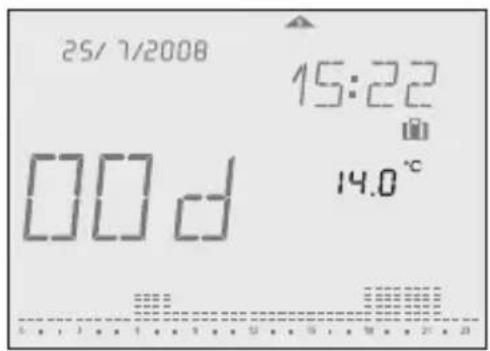

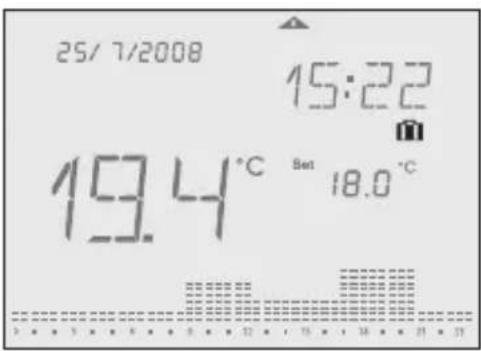

Zur Überprüfung können Sie mit den unteren +/– Tasten durch das Programm gehen. Für die Bearbeitung des Programms benutzen Sie die oberen +/– Tasten um die Temperatur mit jedem Segment um 0,5°C zu erhöhen/verringern. Benutzen Sie die unteren +/– Tasten um je 30 Minuten vorwärts/rückwärts zu gehen und den ausgewählten Temperaturwert zu kopieren.26 Betriebsmodi Betriebsmodus einstellen Beachten Sie die Abfolge für die Auswahl des gewünschten Betriebsmodus. Die Betriebsmodi im Gerät werden in der gleichen Reihenfolge angezeigt, wie sie hier beschrieben sind. Drücken und halten Sie die ESC-Taste für 3 Sekunden um in den Auto-Modus zurückzukehren. Beispiel:D

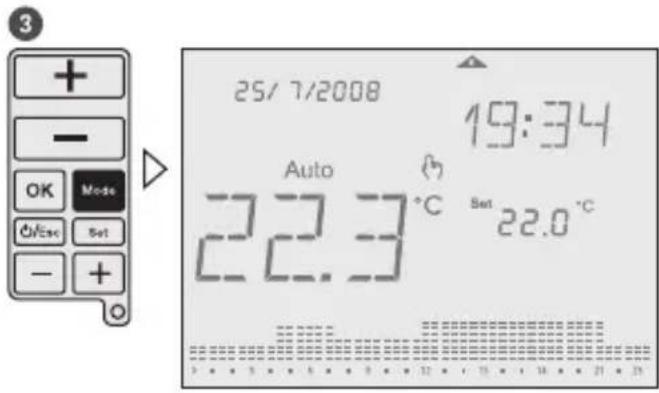

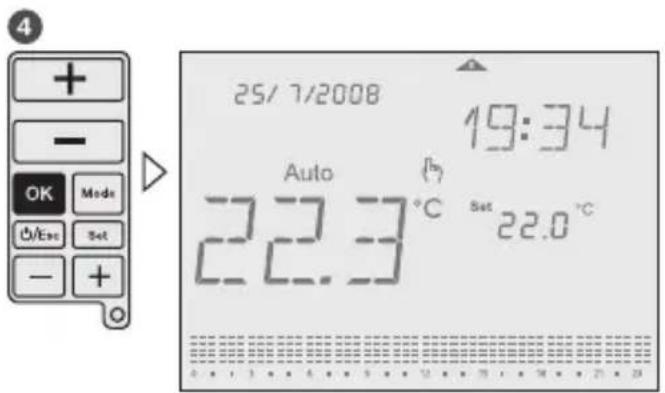

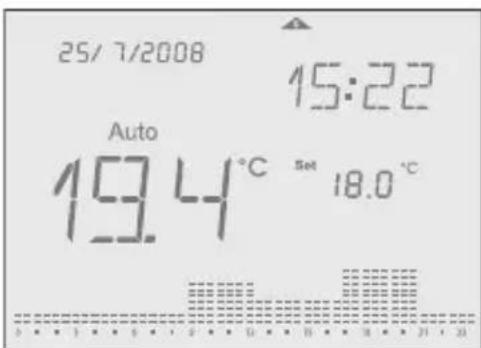

Auto Symbol: Nach jeder Programmierung kehrt das Gerät in den Auto-Modus zurück. Hier laufen die vordenierten oder benutzerdenierten Programme ab.28 Manual-ECO-Fix Symbol: Im Manual-ECO-Fix-Modus wird die durchschnittliche Temperatur des aktuellen Programms berechnet und den ganzen Tag, bis zu einem Bedienereingriff, beibehalten. Um in den Auto-Modus zurück zu kehren, drücken Sie OK. Die durchschnittliche Temperatur ist der Ausgangspunkt um die gewünschte Temperatur mit den oberen +/– Tasten einzustellen. Die neue Temperatur ist nach 3 Sekunden für den ganzen Tag eingestellt. Beispiel: 4 unterschiedliche Temperaturen im aktuellen Programm (z.B. 17°C, 19°C, 20°C und 22°C). Die durchschnittliche Temperatur ist 19,5°C.D

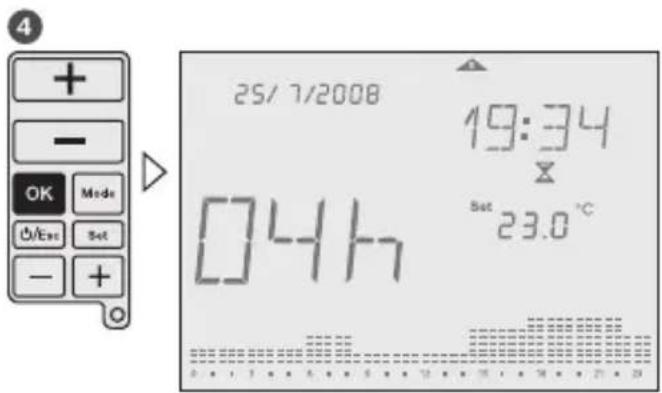

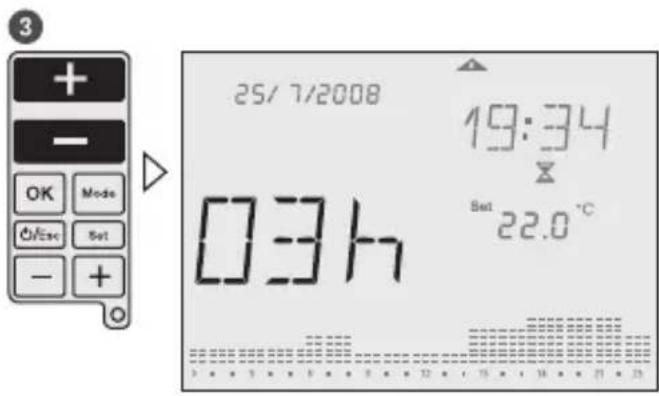

Reinigungs-Modus Symbol: Dieser Modus setzt das Gerät für die voreingestellte Zeit von 2 Stunden in den OFF-Modus. Die verbleibende Zeit bis zum Ablauf des Reinigungs-Modus wird im Display angezeigt. Nach Ablauf des Reinigungs-Modus kehrt das Gerät in den Auto-Modus zurück. Um den Reinigungs-Modus abzubrechen, drücken und halten Sie die ESC-Taste für 3 Sekunden. Der Frostschutz wird beibehalten.30 Countdown-Modus Symbol: Diese Funktion lässt eine eingestellte Temperatur für eine bestimmte Zeitdauer eingeschaltet. Die einstellbare Zeitdauer beträgt 1 – 23 Stunden. Die verbleibende Zeit bis zum Ablauf des Countdown wird im Display angezeigt. Nach Ablauf dieser Zeit wird das Gerät in den OFF-Modus geschalten. Der Frostschutz wird beibehalten. Beispiel: Das Gerät soll nach 4 Stunden in den Off-Modus schalten. Um den Countdown-Modus abzubrechen, drücken und halten Sie die ESC-Taste für 3 Sekunden.D

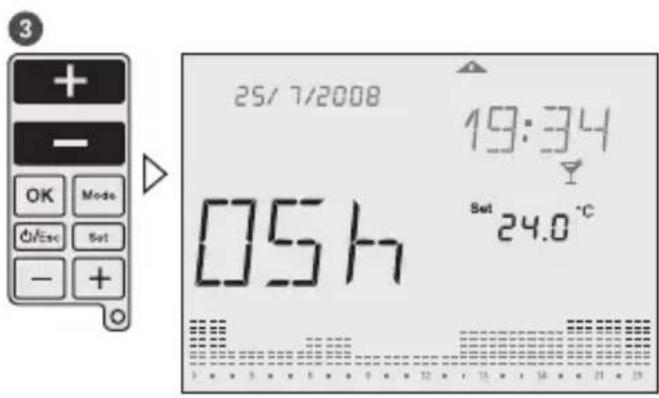

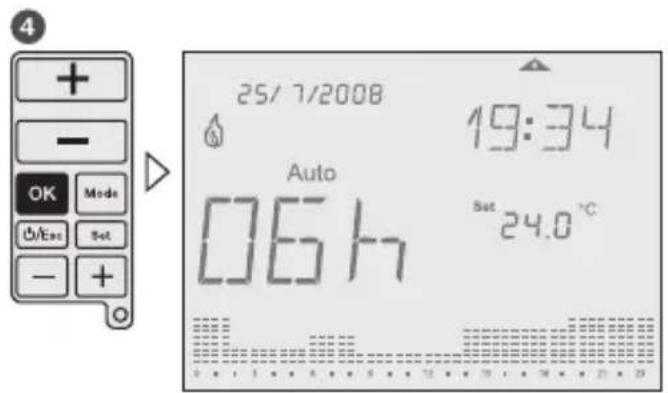

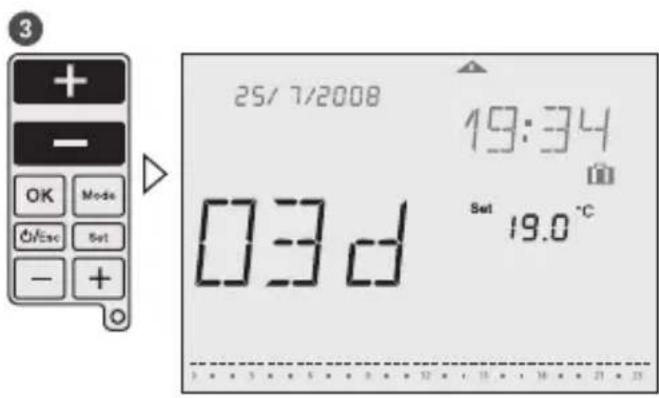

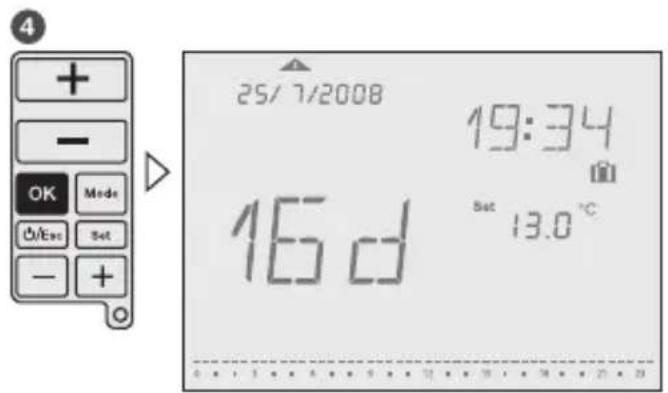

Party-Modus Symbol: Dieser Modus erlaubt für eine bestimmte Zeitdauer eine gewünschte Temperatur einzustellen. Die einstellbare Zeitdauer beträgt 1 – 23 Stunden. Die verbleibende Zeit bis zum Ablauf des Party-Modus wird im Display angezeigt. Nach Ablauf dieser Zeit kehrt das Gerät in den vorherigen Modus zurück. Beispiel: Die Temperatur soll für 6 Stunden auf 24°C eingestellt werden. Um den Party-Modus abzubrechen, drücken und halten Sie die ESC-Taste für 3 Sekunden.32 Ferien-Modus Symbol: Diese Funktion lässt eine eingestellte Temperatur für eine bestimmte Zeitdauer eingeschaltet. Die einstellbare Zeitdauer beträgt 1 – 90 Tage. Die verbleibenden Zeit bis zum Ablauf des Ferien-Modus wird im Display angezeigt. Nach Ablauf dieser Zeit kehrt das Gerät in den vorherigen Modus zurück. Beispiel: Die Temperatur soll für 16 Tage auf 13°C eingestellt werden. Um den Ferien-Modus abzubrechen, drücken und halten Sie die ESC-Taste für 3 Sekunden.D

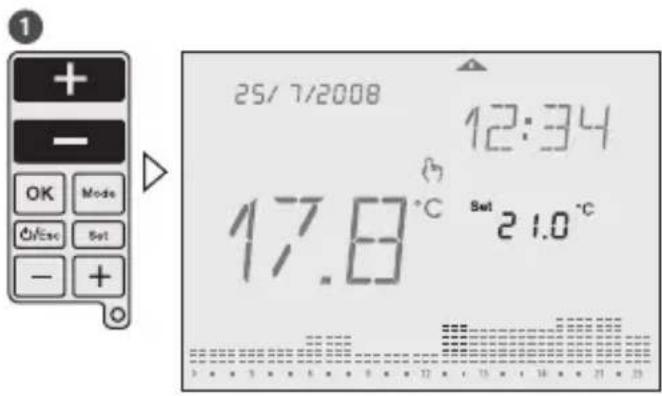

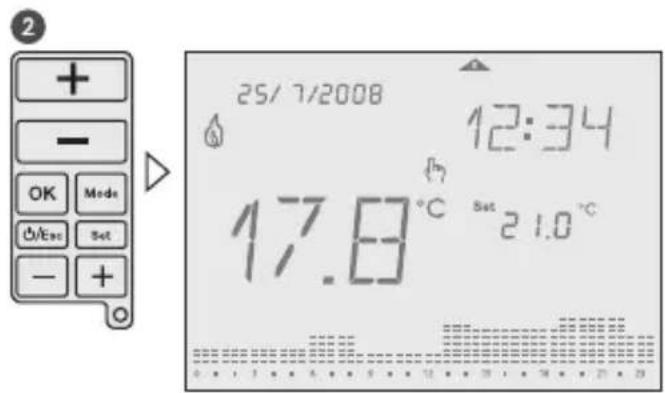

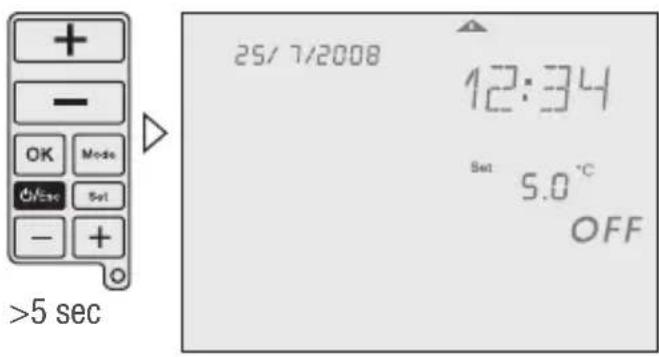

Betriebszustände Manueller Override Symbol: Mit dieser Funktion können Sie die Temperatur bei geschlossenem Gehäuse verändern. Mit den +/– Tasten stellen Sie die gewünschte Temperatur ein. Eine Bestätigung mit OK ist nicht erforderlich. Der eingestellte Wert gilt für die aktuelle Periode und bleibt bis zum nächsten Programmwechsel (Zeit und Temperatur) erhalten. Um in den Auto-Modus zurück zu kehren drücken und halten Sie die oberen +/– Tasten für 3 Sekunden oder öffnen Sie den Gehäusedeckel und drücken Sie die OK-Taste.34 OFF-Modus Symbol: Dieser Modus schaltet das Gerät komplett aus. Um den OFF-Modus zu aktivieren drücken und halten Sie die ON/OFF/ESC-Taste länger als 5 Sekunden. Um den OFF-Modus zu verlassen drücken und halten Sie erneut die ON/OFF/ESC-Taste länger als 5 Sekunden. Der Frostschutz wird beibehalten. >5 secD

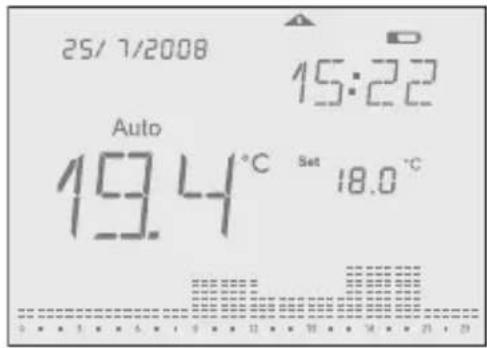

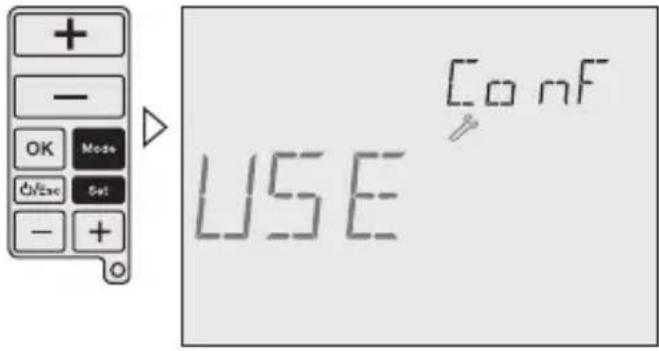

Batteriezustand Symbol: Ein schwacher Batteriezustand wird im Display mit dem Batteriesymbol angezeigt. Wechseln Sie bitte die Batterien. Falls die Batterien mit falscher Polarität eingelegt werden erscheint der Text <Bat> im Display bis die Batterien korrekt eingelegt sind. Auch bei komplett leeren Batterien bleibt die Programmierung erhalten.36 Benutzer-Menü/Konguration Symbol: Drücken Sie gleichzeitig die MODE- und SET-Taste bis das Benutzer-Menu angezeigt wird. Um zum vorherigen Menü zurück zu kehren drücken Sie die ESC-Taste. Folgende Einstellungen sind möglich: RF Installation (RFC): aktivieren/deaktivieren eines konstanten Funksignals Offset (OFS): Möglichkeit um die gemessene Temperatur einzustellen/modizieren (-5°C...+5°C) Sommer-/Winterzeit (SWT): aktivieren/deaktivieren des automatischen Wechsels Zeitformat (TMF): 24 oder 12 Stunden einstellen (voreingestellt: 24 Stunden) Werkseinstellungen (DFL): Wiederherstellen der Werkseinstellung Benutzen Sie die unteren +/– Tasten für die Navigation in den Menüs. Benutzen Sie die oberen +/– Tasten um Werte zu ändern und bestätigen Sie diese mit OK.D

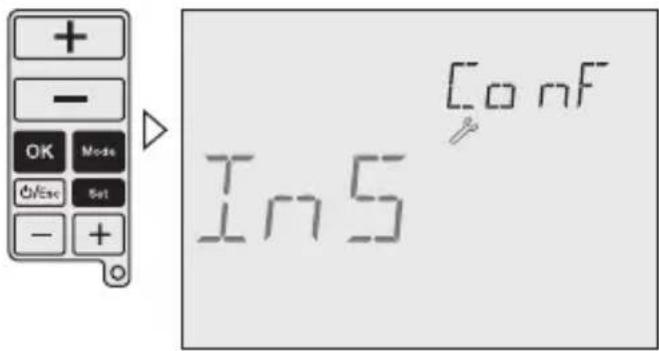

Installations-Menü Symbol: Drücken Sie die MODE-, die OK- und SET-Taste gleichzeitig bis das Installations-Menü angezeigt wird. Um zum vorherigen Menü zurück zu kehren drücken Sie die ESC-Taste. Einstellungen in diesem Menü sollten nur von Fachpersonal durchgeführt werden. Alle Einstellungsmöglichkeiten werden mit einem selbsterklärenden Fliesstext im Display angezeigt. Benutzen Sie die unteren +/– Tasten für die Navigation in den Menüs. Benutzen Sie die oberen +/– Tasten um Werte zu ändern und bestätigen Sie diese mit OK.38 Folgende Einstellungen sind möglich: High Temp (HIT): Einstellung des maximalen Temperaturwertes für die Programmierung vom unteren Temperaturwert bis zu +32°C (Voreinstellung: +32°C) Low Temp (LOT): Einstellung des minimalen Temperaturwertes für die Programmierung von +7°C bis zum oberen Temperaturwert (Voreinstellung: +15°C) Frostschutz (FRT): Einstellung Frostschutz-Temperatur von +3°C bis +7°C (Voreinstellung: 5°C) Regulation (REG): Auswahl zwischen PID- oder 2-Punkt-Regulierung (Voreinstellung: PID) Differenzial (DIF): Einstellen des Differenzwertes 0,1 K bis 0,9 K (Voreinstellung: 0,4 K) Tastensperre (LOK): Deaktivierung der Tastatur gegen unerlaubten Zugriff. Um die Tastensperre zu aktivieren/deaktivieren drücken und halten Sie gleichzeitig die MODE- and ESC-Taste länger als 3 Sekunden. Betriebsstunden (OPT): Die gesamte Betriebsdauer wird angezeigt (max. 99.999 Stunden). Batterie-Zustand (BAT): Der Ladezustand der Batterie wird im Display angezeigt.D

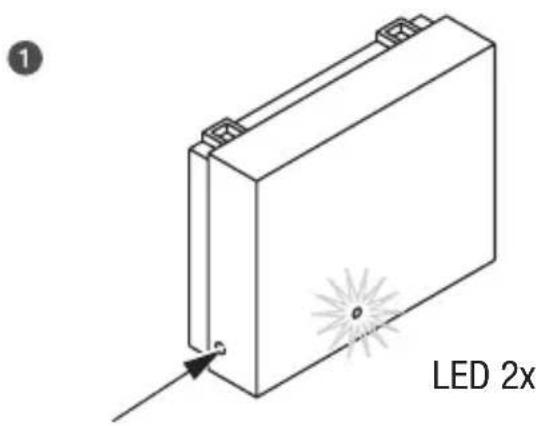

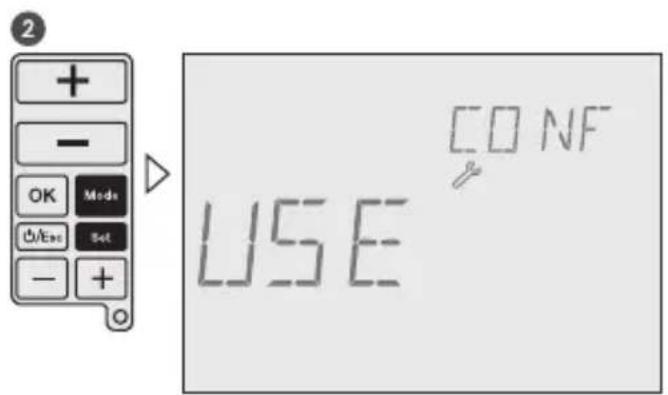

50 Hz40 Installation der Funkverbindung Sender und Empfänger sind voreingestellt. Falls die Funkverbindung nicht funktioniert, gehen Sie bitte wie folgt vor: Drücken Sie die schwarze Taste des Empfängers bis die rote LED zweimal blinkt. Danach Taste lösen, die LED leuchtet weiterhin. Drücken und halten Sie gleichzeitig die MODE- und SET-Taste des Senders länger als 3 Sekunden um in das Benutzer-Menü zu gelangen. Drücken Sie die OK-Taste bis RF Comm angezeigt wird. LED 2xD

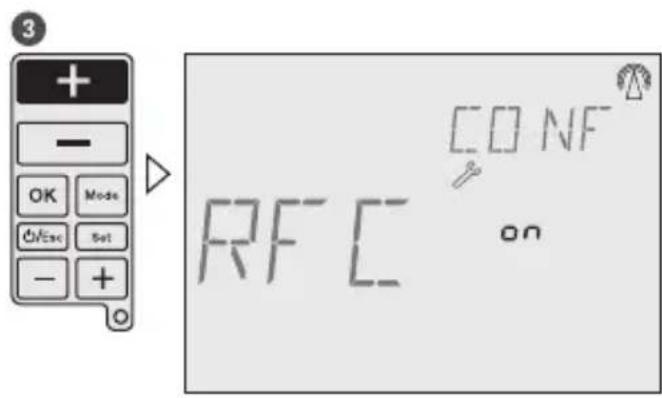

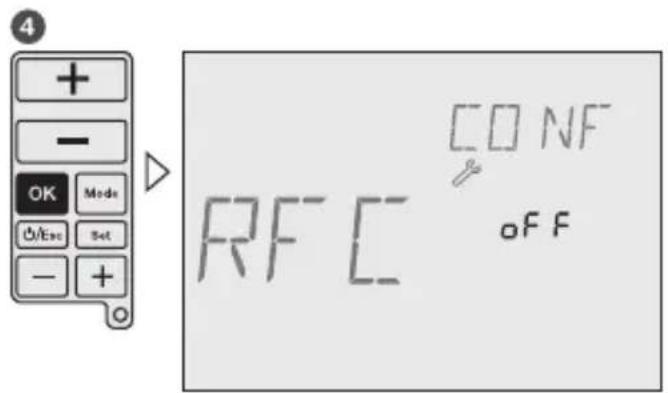

• Drücken Sie die + Taste um ein konstantes Funksignal zu aktivieren. Die – Taste deaktiviert das Funk- signal. Die LED des Empfängers erlischt sobald das Funksignal empfangen wurde. Drücken Sie dann die OK-Taste. Die Funkverbindung zwischen Sender und Empfänger wurde hergestellt. Drücken Sie die ESC-Taste um in den Auto-Modus zurück zu kehren. Empfänger: Wird im Heizbetrieb ein EIN-Signal empfangen, leuchtet die LED konstant. Wird ein AUS- Signal empfangen blinkt die LED periodisch.42 Table of contents User menu/Conguration p. 76
• Installation menu p. 77
• RF commissioning p. 79
• Safety instructions p. 43
• Product details p. 44
• Installation and assembly p. 48
• Operating and adjustment p. 52
• Conguration p. 55
• Initial start-up p. 56
• Settings p. 62
• Operating modes p. 66
• Operating status p. 7343
