2. Kurzbeschreibung

Die digitale Zeitschaltuhr famoso 2000 sorgt mit ihren verschiedenen Programmen und Einstellmöglichkeiten immer für eine komfortable Raum-temperatur.

Das Gerät beinhaltet:

4 Werks- Programme

Die Werksprogramme orientieren sich an der Kalenderwoche und sind auf unterschiedliche Lebensgewohnheiten abgestimmt.

4 Individual- Programme

Die 4 Werks- Programme können individuell verändert werden.

Betriebsart AUTOmatik

In dieser Betriebsart arbeitet das Gerät entweder nach einem der vier ausgewählten Werksprogramme oder nach dem Individual-Programm.

3 Dauertemperatur - Betriebsarten

Den Dauertemperatur - Betriebsarten ist je eine Temperatur zugeordnet. Diese bleibt so lange konstant bis eine andere Betriebsart eingestellt wird.

Betriebsart HOLIDAY (Urlaub)

Ist für die Anzahl der eingegebenen Urlaubstage aktiv und schaltet dann zurück auf das vorher ausgewählte Programm.

Betriebsart PARTY

Schaltet für 3 Std. auf das Temperaturniveau 3 (Werkseinstellung 21°C)

Dank des Batteriebetriebes kann das Gerät von seinem Sockel abgenommen werden und bequem vom Tisch oder Sessel aus eingestellt werden. Setzen Sie nach der Einstellung das Gerät wieder auf den Sokkel (siehe Seite 5).

Bedenken Sie bei der Eingabe der Uhrzeit für den Temperaturwechsel, daß die Heizung eine gewisse Zeit benötigt, um die gewünschte Temperatur zu erreichen.

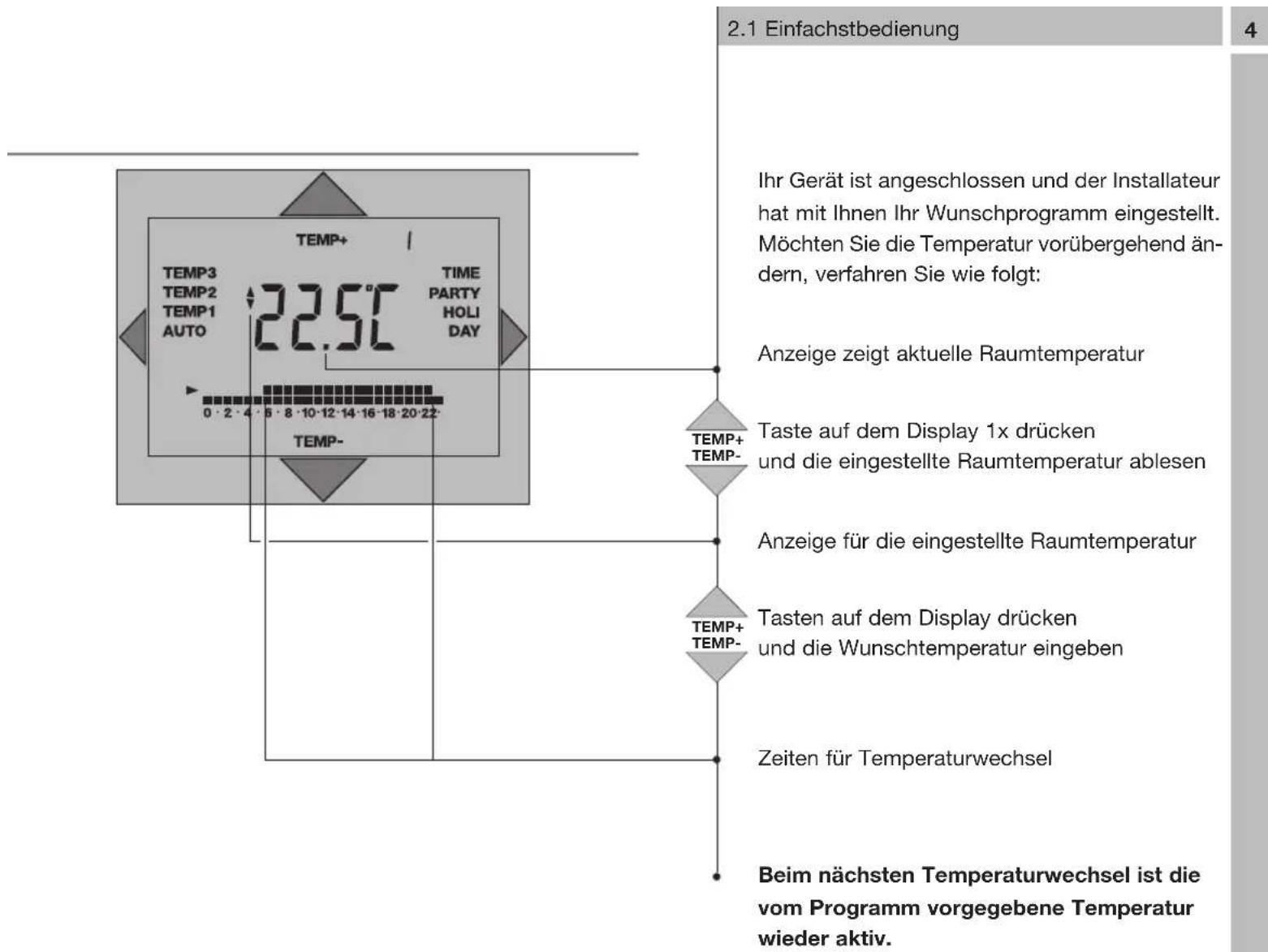

2.1 Einfachstbedienung Ihr Gerät ist angeschlossen und der Installateur hat mit Ihnen Ihr Wunschprogramm eingestellt. Möchten Sie die Temperatur vorübergehend ä- dern, verfahren Sie wie folgt: Anzeige zeigt aktuelle Raumtemperatur Taste auf dem Display 1x drücken und die eingestellte Raumtemperatur ablesen Anzeige für die eingestellte Raumtemperatur Tasten auf dem Display drücken und die Wunschtemperatur eingeben Zeiten für Temperaturwechsel Beim nächsten Temperaturwechsel ist die vom Programm vorgegebene Temperatur wieder aktiv.

3. Installation/Anschluß

Die Montage / Installation muß von einer Fachkraft mit entsprechender Sorgfalt durchgeführt werden. Vor der Montage Heizungsanlage ausschalten!

Überprüfen und sicherstellen, daß die An- schlußdrähte keine Spannung führen

Systemeinstellungen siehe Seite 28

Anschlußdrähte fachgerecht abisolieren und dem Schaltbild entsprechend anschließen Kontakt 3 - 4 geschlossen = Heizbetrieb/Kühlbetrieb

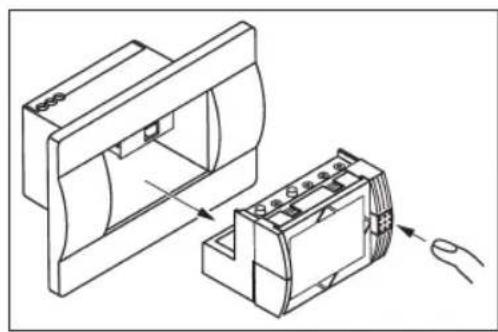

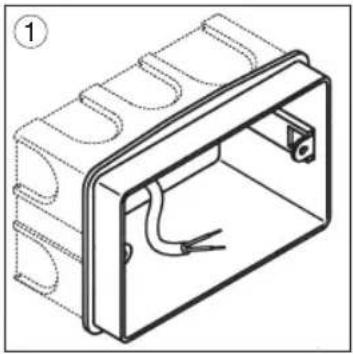

Gerät in vorhandene Unterputzdose montieren. (italienische Typenbezeichnung = 503 E) Eine der mitgelieferten Blenden montieren.

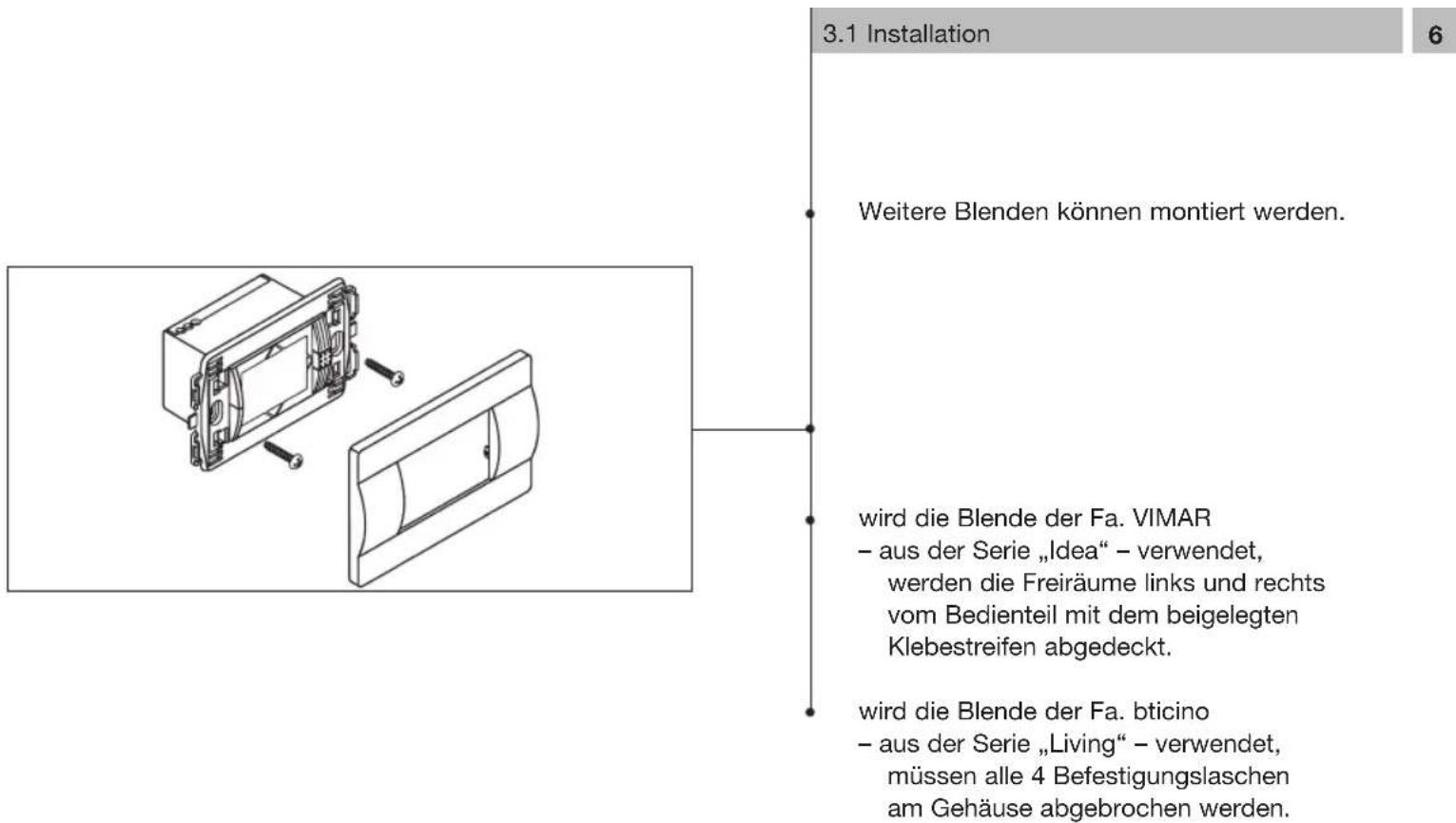

3.1 Installation 6 Weitere Blenden können montiert werden. wird die Blende der Fa. VIMAR - aus der Serie „Idea“ - verwendet, werden die Freiräume links und rechts vom Bedienteil mit dem beigelegten Klebestreifen abgedeckt. wird die Blende der Fa. bticino - aus der Serie „Living“ - verwendet, müssen alle 4 Befestigungslaschen am Gehäuse abgebrochen werden.

3.2 Batterie einsetzen / wechseln

Bedienteil herausnehmen Markante Taste 1x drücken Bedienteil ist entriegelt

Bedienteil herausnehmen

Batterie einsetzen Batterietyp LR 6 / AA (2 Stück) auf der Geräteunterseite einsetzen (nur Alkaline Batterien verwenden)

Nach dem Einsetzen der Batterien (nur nach der 1. Montage) RESET durchführen.

Chronostat famoso i in das Gehäuse stecken – Bedienteil wird verriegelt.

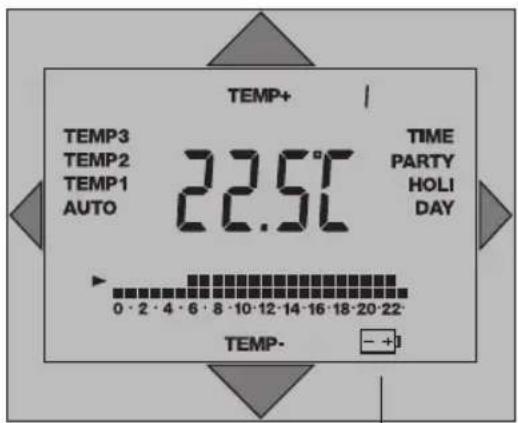

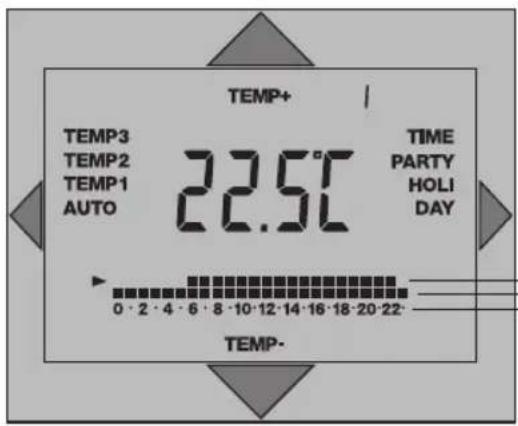

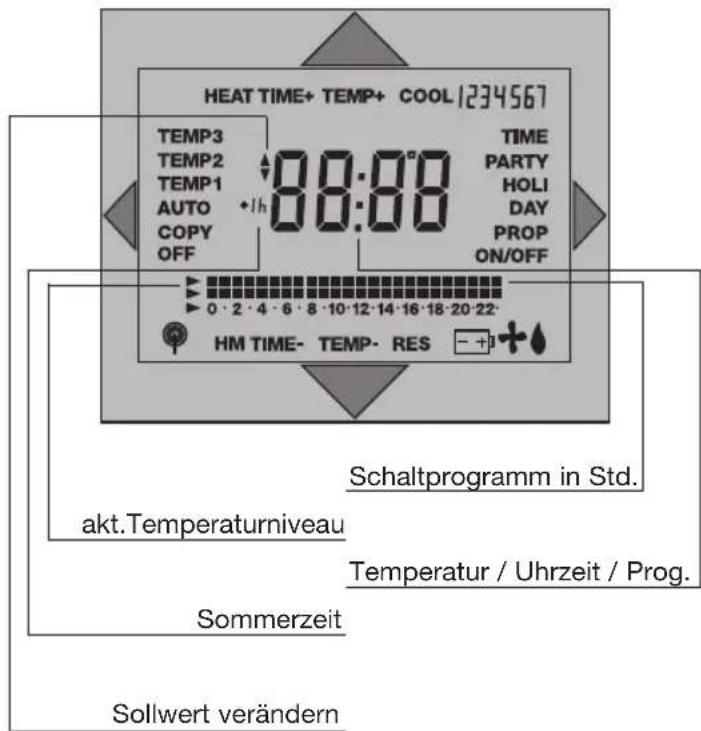

TEMP+ TEMP3 TEMP2 TEMP1 AUTO 22.5°C TIME PARTY HOLI DAY 0 · 2 · 4 · 6 · 8 · 10 · 12 · 14 · 16 · 18 · 20 · 22- TEMP- - +1

3.2 Batterie einsetzen / wechseln

Anzeige erscheint

Batterien umgehend austauschen, da sonst die Funktionssicherheit nicht gewährleistet ist.

Daten bleiben beim Batteriewechsel ca. 2 Minuten gesichert

Siehe Seite 7

Hinweis: Das Gerät mißt die Batteriespannung während des Ein- und Ausschaltens der Heizung / Kühlung. Wird die Heizung / Kühlung nicht geschaltet, so ändert sich auch die Batterieanzeige nicht.


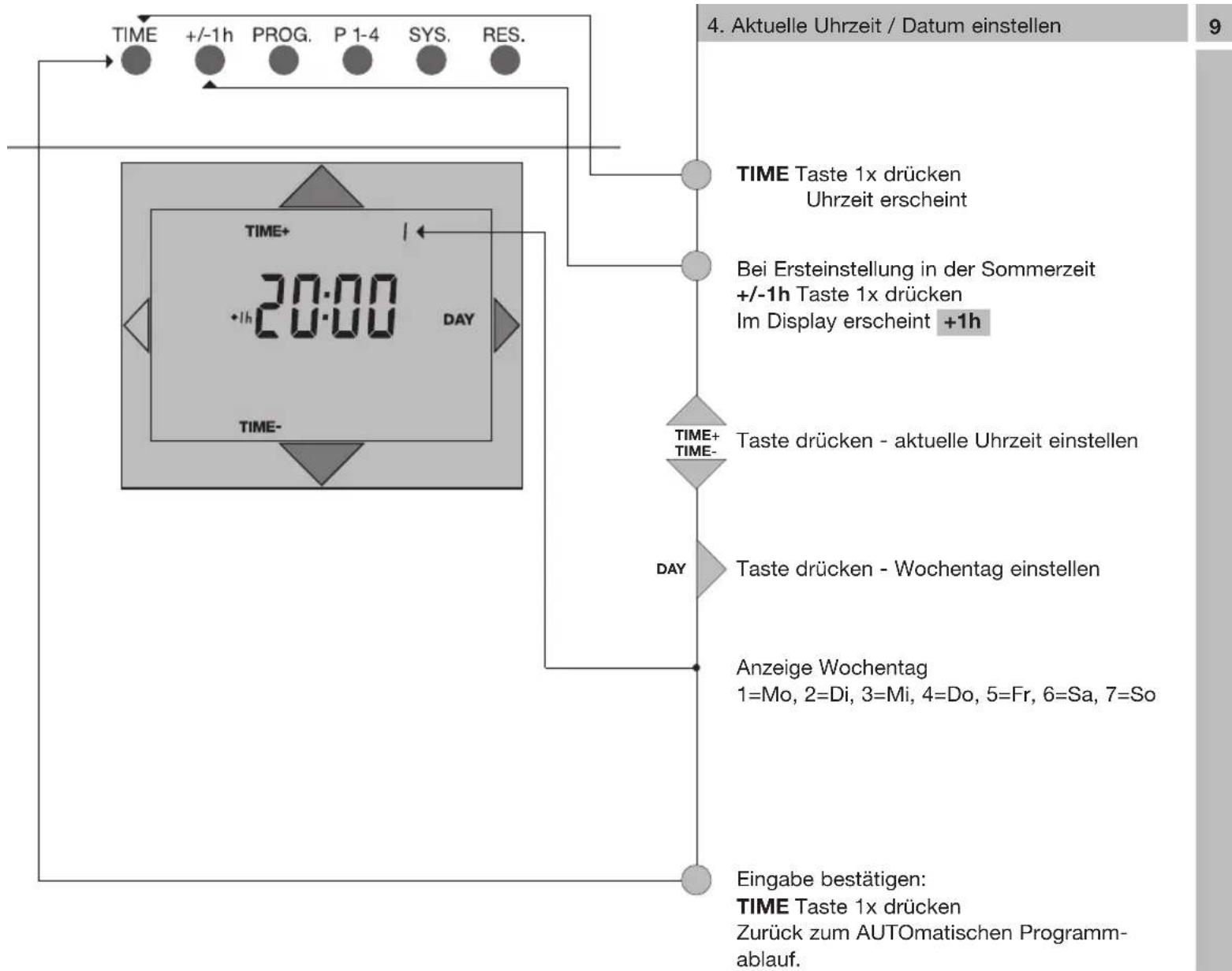

    J --> K["TIME Taste 1x drücken Uhrzeit erscheint"]
    K --> L["Bei Ersteinstellung in der Sommerzeit +/-1h"]
    L --> M["Taste 1x drücken Im Display erscheint +1h"]
    M --> N["TIME+ TIME-"]
    N --> O["Taste drücken - aktuelle Uhrzeit einstellen"]
    O --> P["DAY"]
    P --> Q["Taste drücken - Wochentag einstellen"]
    Q --> R["Anzeige Wochentag 1=Mo, 2=Di, 3=Mi, 4=Do, 5=Fr, 6=Sa, 7=So"]
    R --> S["Eingabe bestätigen: TIME Taste 1x drücken Zurück zum AUTOMatischen Programmablauf."]

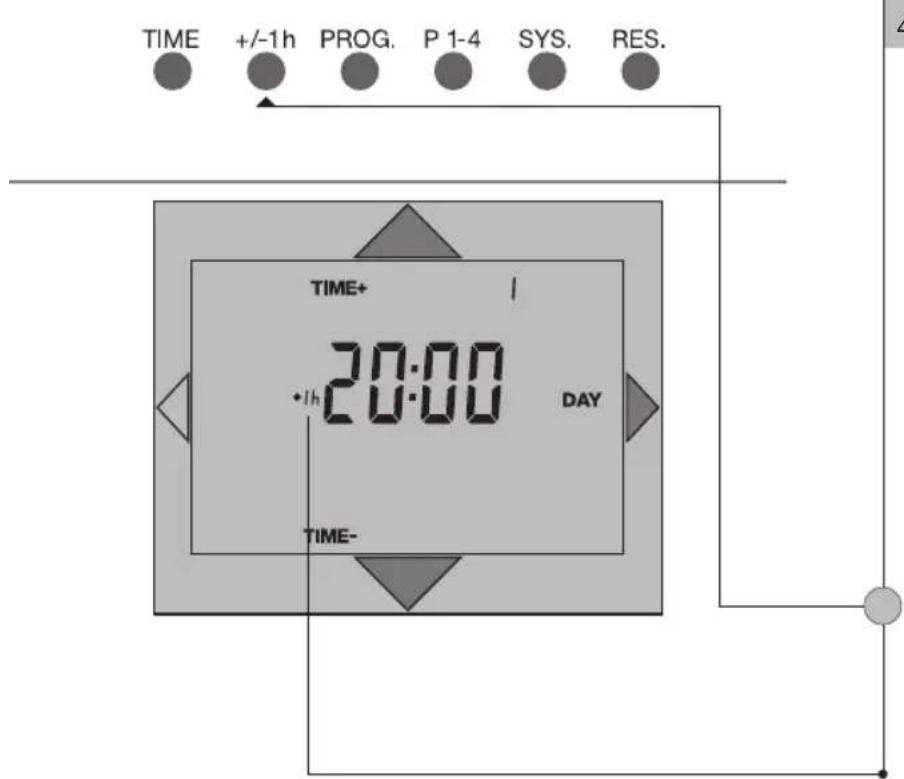

TIME +/-1h PROG. P 1-4 SYS. RES. TIME+ 20:00 +1h DAY TIME- 4

4.1 Sommerzeit / Winterzeit einstellen

+/- 1h Taste drücken - Sommer-/ Winterzeit einstellen

Angabe

(bei Sommerzeit = +1h;

bei Winterzeit (Normalzeit) keine Angabe im Display )

Bitte beachten Sie, daß in der Sommerzeit +1h in der Anzeige eingestellt ist.

TEMP3 TEMP2 TEMP1 AUTO +1h 14:00 TIME PARTY HOLIDAY 0·2·4·6·8·10·12·14·16·18·20·22 TIME Taste 1x drücken Anzeige TIME blinkt Anzeige zeigt aktuelle Uhrzeit Anzeige zeigt aktuellen Wochentag Werden keine Tasten betätigt, kehrt die Anzeige nach ca. 8 Sekunden automatisch in den Ausgangszustand zurück AUTO Taste drücken Zurück zum automatischen Programmablauf 4.2 Aktuelle Uhrzeit abfragen 11

TIME +/-1h PROG. P 1-4 SYS. RES.

1. Temperaturniveaus

Werkseinstellung Einstellbereich

TEMP 3 21°C 18°C ... 35°C

TEMP 2 17°C 14°C ... 20°C

TEMP 1 5°C 5°C ... 16°C

Hinweis:

Der Temperaturmeßbereich ist von 0°C ... 40°C. Wird dieser unter- oder überschritten, wird anstelle von der Temperatur --:-°C angezeigt.

TEMP+ TEMP3 TEMP2 TEMP1 AUTO TIME PARTY HOLI DAY 21.07 0·2·4·6·8·10·12·14·16·18·20·22' TEMP- 5.1 Temperaturniveaus ändern 13 AutoTaste drücken Temperaturniveau auswählen TEMP 3 21° C TEMP 2 17° C TEMP 1 5° C (Werkseinstellung) Anzeige blinkt Anzeige zeigt eingestellte Temperatur TEMP+ TEMP- Taste drücken - Temperatur ändern AUTOTaste drücken - AUTO = automatischer Programmablauf Hinweis: Stellen Sie die Temperatur für die Temperaturniveaus immer so ein, daß TEMP 3 eine höhere Temperatur hat als TEMP 2 und TEMP 2 eine höhere Temperatur als TEMP 1. D

Werks - Programme P 1 - P 4

Die Werksprogramme orientieren sich an der Kalenderwoche und sind auf unterschiedliche Lebensgewohnheiten abgestimmt. Sie können individuell verändert werden

4 Individual- Programme

Die 4 Werks - Programme können individuell verändert werden.

6 Betriebsarten:

Betriebsart AUTOmatik

In dieser Betriebsart arbeitet das Gerät entweder nach einem der vier ausgewählten Werksprogramme oder nach dem Individual-Programm.

3 Dauertemperaturen

Den Betriebsarten TEMP 3, TEMP 2 und TEMP 1 ist je eine Temperatur zugeordnet. Diese bleibt so lange konstant bis eine andere Betriebsart eingestellt oder das Gerät ausgeschaltet wird.

PARTY

Schaltet für 3 Std. auf das Temperaturniveau 3 (Werkseinstellung 21°C)

HOLIDAY (Urlaub)

Ist für die Anzahl der eingegebenen Urlaubstage aktiv und schaltet dann zurück auf das vorher ausgewählte Programm.

6. Übersicht Programme und Betriebsarten

Werks - Programm P 1 Seite 15

Werks - Programm P 2 Seite 16

Werks - Programm P 3 Seite 17

Werks - Programm P 4 Seite 18

Individual - Programm Seite 20

Betriebsart AUTO Seite 24

Betriebsart TEMP 3 Seite 25

Betriebsart TEMP 2 Seite 25

Betriebsart TEMP 1 Seite 25

Betriebsart PARTY Seite 26

Betriebsart HOLIDAY (Urlaub) Seite 27

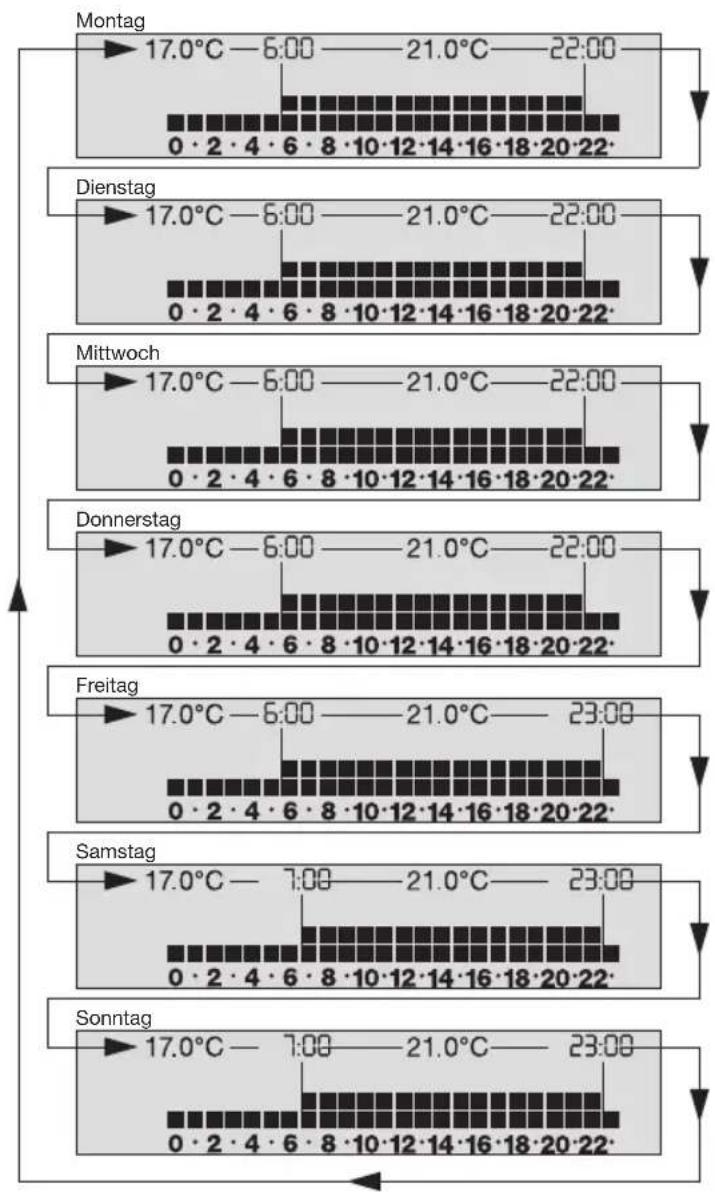

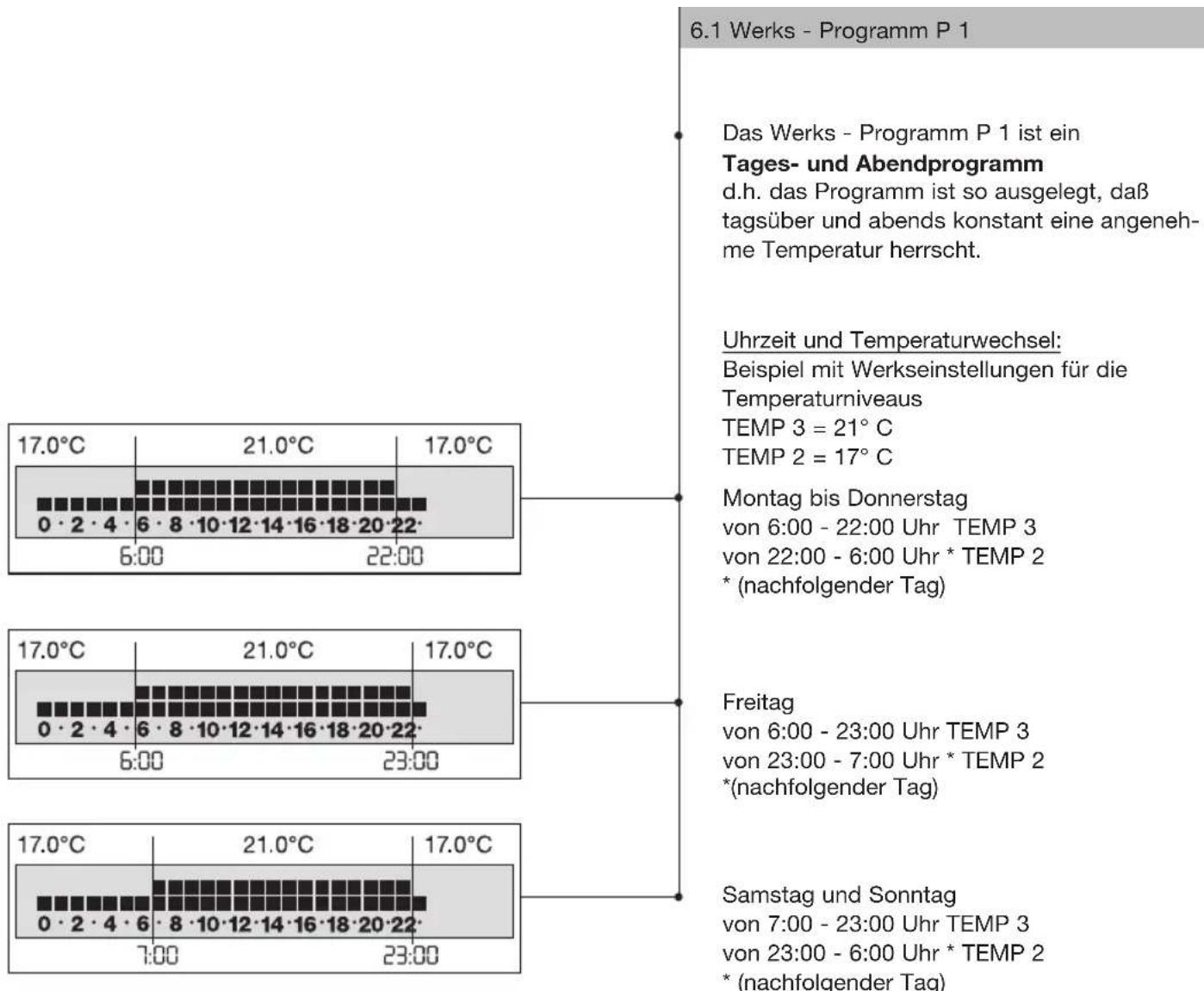

6.1 Werks - Programm P 1

Das Werks - Programm P 1 ist ein

Tages- und Abendprogramm

d.h. das Programm ist so ausgelegt, daß tagsüber und abends konstant eine angenehme Temperatur herrscht.

Uhrzeit und Temperaturwechsel:

Beispiel mit Werkseinstellungen für die Temperaturniveaus

TEMP 3 = 21°C

TEMP 2 = 17°C

Montag bis Donnerstag

von 6:00 - 22:00 Uhr TEMP 3

von 22:00 - 6:00 Uhr * TEMP 2

* (nachfolgender Tag)

Freitag

von 6:00 - 23:00 Uhr TEMP 3

von 23:00 - 7:00 Uhr * TEMP 2

*(nachfolgender Tag)

Samstag und Sonntag

von 7:00 - 23:00 Uhr TEMP 3

von 23:00 - 6:00 Uhr * TEMP 2

* (nachfolgender Tag)

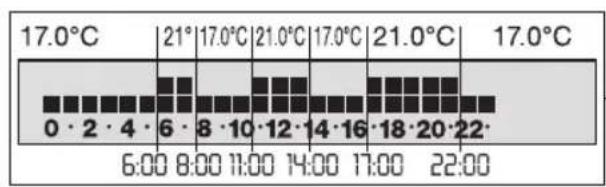

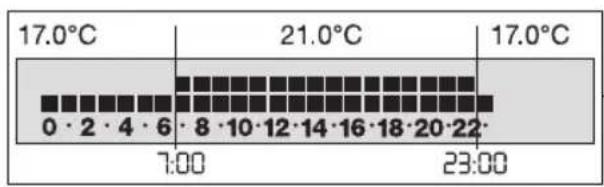

Das Werks - Programm P 2 ist ein

Ganztagsarbeits - Programm

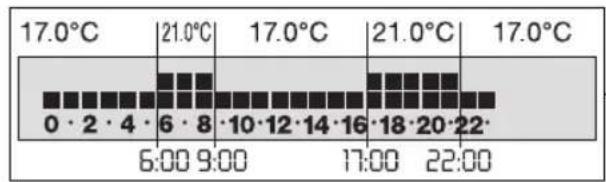

d.h. das Programm ist so ausgelegt, daß an Wochentagen zum Frühstück, abends und am Wochenende den ganzen Tag konstant eine angenehme Temperatur herrscht.

Uhrzeit und Temperaturwechsel:

Beispiel mit Werkseinstellungen für die Temperaturniveaus

$$ \text { TEMP } 3 = 2 1 ^ {\circ} \mathrm{C} $$

$$ \text { TEMP } 2 = 1 7 ^ {\circ} \mathrm{C} $$

Montag bis Freitag

von 6:00 - 9:00 Uhr TEMP 3

von 9:00 - 17:00 Uhr TEMP 2

von 17:00 - 22:00 Uhr TEMP 3

von 22:00 - 6:00 Uhr * TEMP 2

* (nachfolgender Tag, 7:00 Uhr Samstag)

Samstag und Sonntag

von 7:00 - 23:00 Uhr TEMP 3

von 23:00 - 7:00 Uhr* TEMP 2

* (nachfolgender Tag, 6:00 Uhr Montag)

17.0°C | 21° | 17.0°C | 21.0°C | 17.0°C | 21.0°C | 17.0°C 0 · 2 · 4 · 6 · 8 · 10 · 12 · 14 · 16 · 18 · 20 · 22 · 6:00 8:00 11:00 14:00 17:00 22:00

Das Werks - Programm P 3 ist ein

Arbeitstags - Programm

d.h. das Programm ist so ausgelegt, daß an Wochentagen zum Frühstück, zum Mittagessen und am Abend, sowie am Wochenende den ganzen Tag eine konstant angenehme Temperatur herrscht.

Uhrzeit und Temperaturwechsel:

Beispiel mit Werkseinstellungen für die Temperaturniveaus

TEMP 3 = 21°C

TEMP 2 = 17°C

Montag bis Freitag

von 6:00 - 8:00 Uhr TEMP 3

von 8:00 - 11:00 Uhr TEMP 2

von 11:00 - 14:00 Uhr TEMP 3

von 14:00 - 17:00 Uhr TEMP 2

von 17:00 - 22:00 Uhr TEMP 3

von 22:00 - 6:00 Uhr * TEMP 2

* (Nachfolgender Tag, 7:00 Uhr Samstag)

Samstag und Sonntag

von 7:00 - 23:00 Uhr TEMP 3

von 23:00 - 7:00 Uhr * TEMP 2

* (Nachfolgender Tag, 6:00 Uhr Montag)

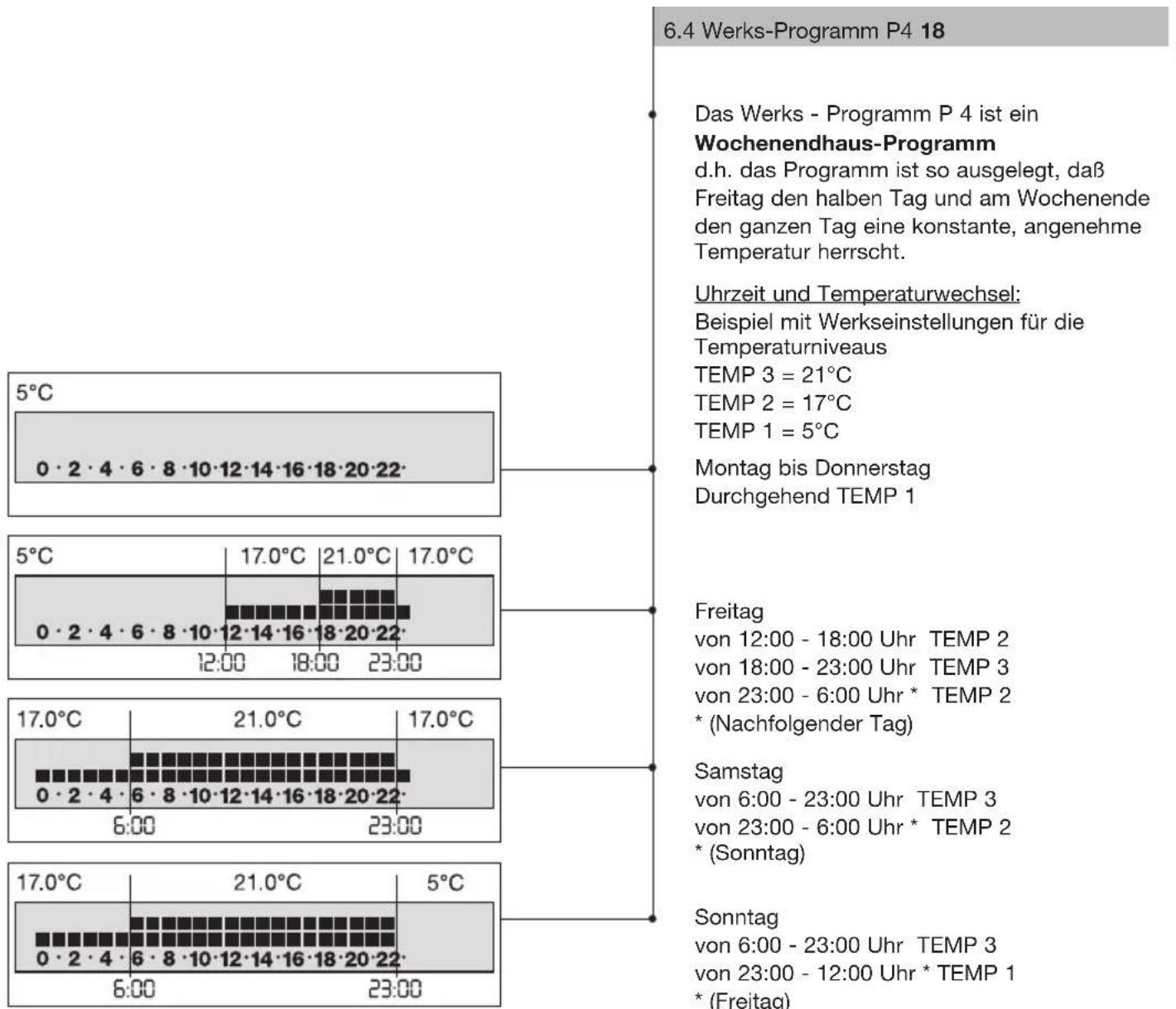

TIME +/-1h PROG. P 1-4 SYS. RES. 6. 5 Werks - Programm P 1 bis P 4 auswählen P 1-4 Taste drücken Werks- Programm auswählen Anzeige zeigt das ausgewählte Werks - Programm Nach ca. 8 Sekunden kehrt die Anzeige automatisch in den Ausgangszustand zurück

TIME +/-1h PROG. P 1-4 SYS. RES. 6.6 Individual - Programm auswählen / lesen Das Individual- Programm ist ein geändertes Werks- Programm. Sie wollen z.B. das Werks- Programm P 1 lesen oder ändern. P 1- 4 Taste drücken das Werks- Programm P 1 auswählen PROG. Taste 1x drücken In der Anzeige erscheint 1= Mo TIME Taste gedrückt halten bis 1. Uhrzeit 6:00 erscheint TIME Taste gedrückt halten bis 2. Uhrzeit 22:00 erscheint usw. PROG. Taste 1x drücken In der Anzeige erscheint 2= Di usw. Zeiten für Temperaturwechsel Auswählen / lesen beenden: TIME Taste drücken -

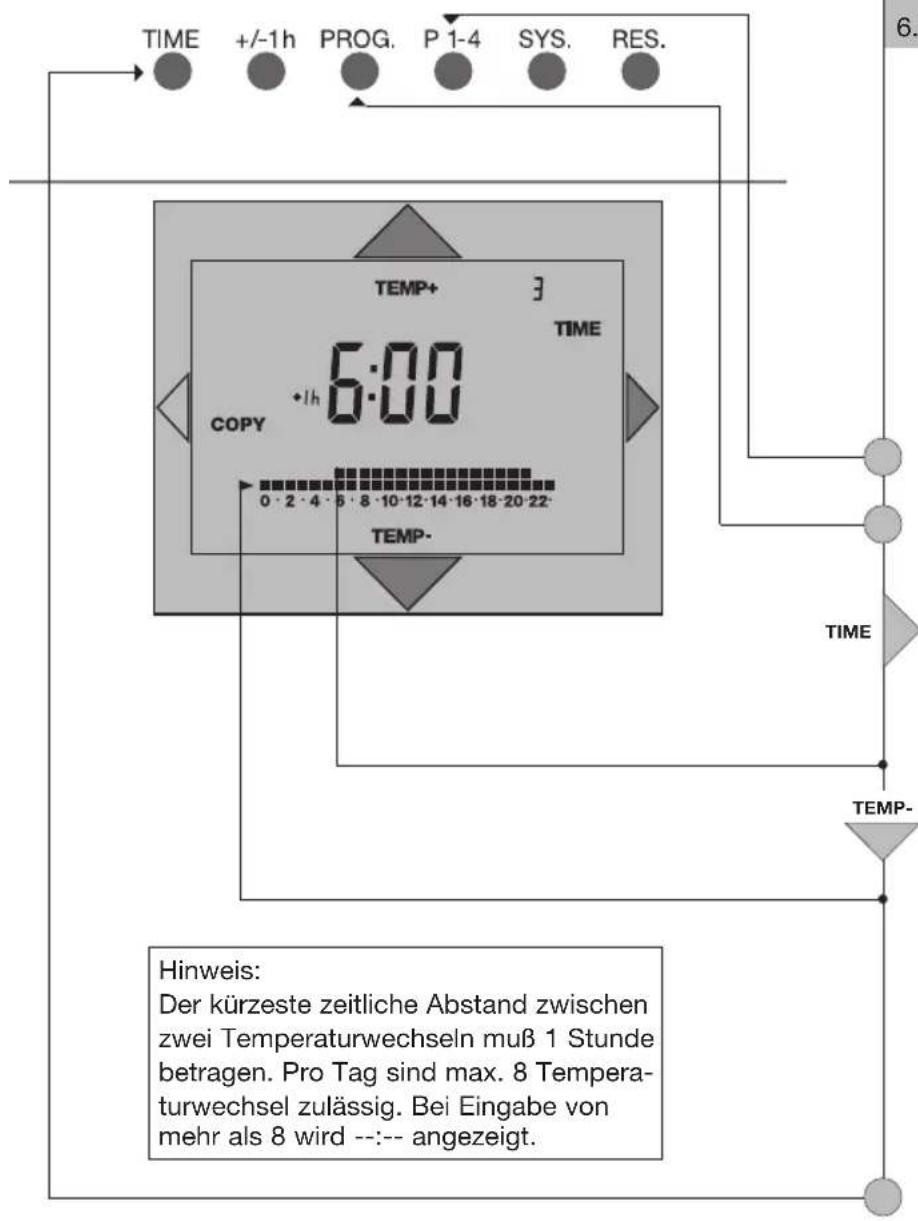

TIME +/-1h PROG. P 1-4 SYS. RES. TEMP+ 3 TIME 6:00 COPY +1h 0:00 0·2·4·6·8·10·12·14·16·18·20·22- TEMP- 6. 6. TIME TEMP- Hinweis: Der kürzeste zeitliche Abstand zwischen zwei Temperaturwechseln muß 1 Stunde betragen. Pro Tag sind max. 8 Tempera- turwechsel zulässig. Bei Eingabe von mehr als 8 wird --:-- angezeigt.

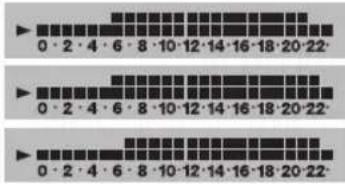

6.6.1 Individual-Programm eingeben

0·2·4·6·8·10·12·14·16·18·20·22 0·2·4·6·8·10·12·14·16·18·20·22 0·2·4·6·8·10·12·14·16·18·20·22

Montag bis Donnerstag

Freitag

Samstag und Sonntag

Beispiel:

Passen Sie das Programm (P1) nach ihren Bedürfnissen wie folgt an: Sie möchten Mittwoch den ganzen Tag die Temperatur auf 17°C absenken.

P1- 4 Taste drücken bis P1 in der Anzeige erscheint

PROG. Taste 3x drücken In der Anzeige erscheint eine 3= Mittwoch

Taste gedrückt halten bis die Anzeige automatisch bei der Uhrzeit 6:00stoppt (Temperaturwechsel)

Anzeige Uhrzeit für den Temperaturwechsel

Taste 1x drücken

Anzeigepfeil springt auf die untere Kästchenreihe = TEMP 2 = 17°C Die obere Kästchenreihe erlischt.

Mittwoch

Die Heizung regelt die Temperatur auf 17°C bis zum Temperaturwechsel am nächsten Morgen.

Donnerstag

Eingabe beenden: TIME Taste drücken

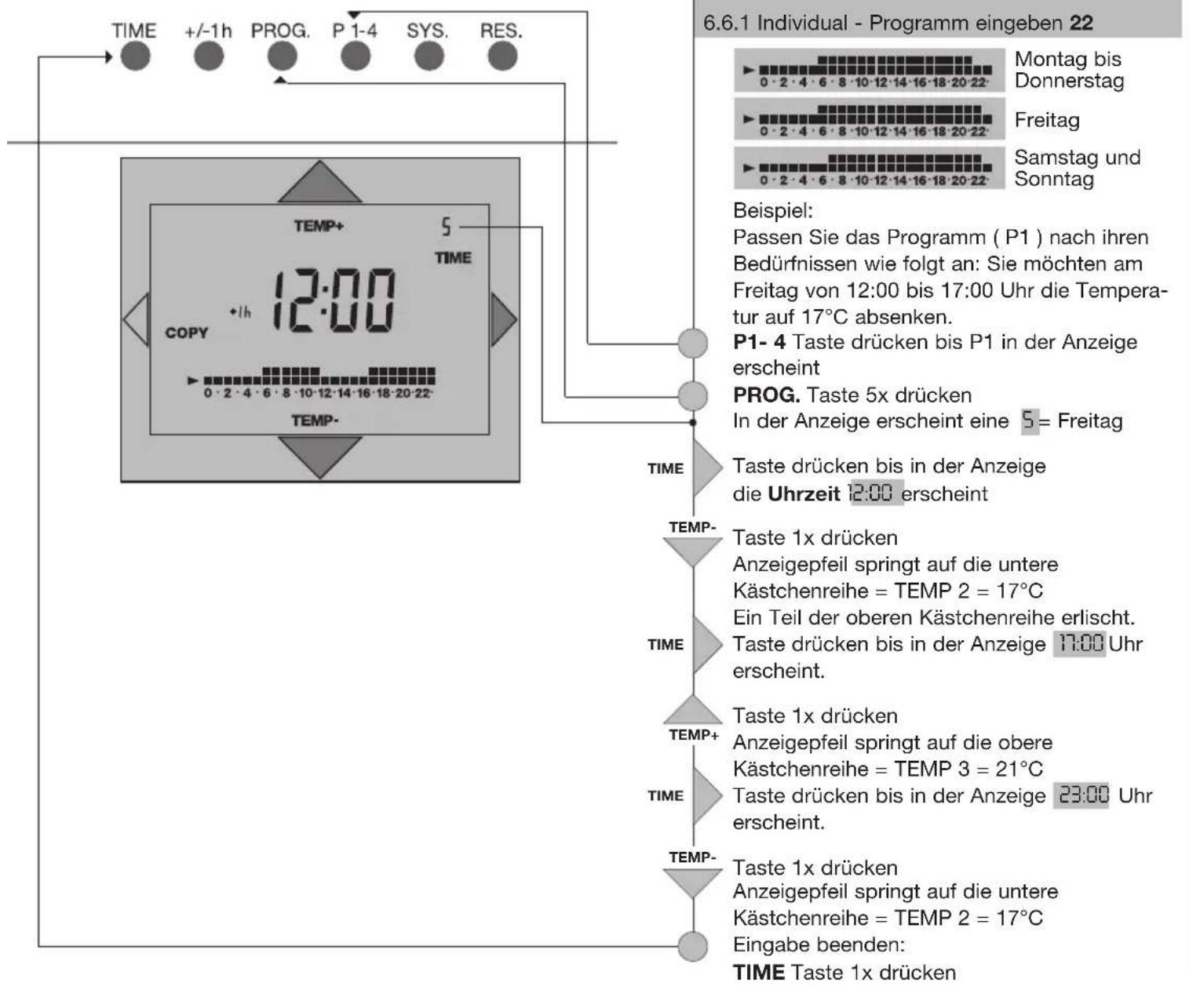

TIME +/-1h PROG. P 1-4 SYS. RES. TEMP+ 5 COPY +1h 0·2·4·6·8·10·12·14·16·18·20·22- TEMP- 6.6.1 Individual - Programm eingeben 22 Montag bis Donnerstag Freitag Samstag und Sonntag Beispiel: Passen Sie das Programm (P1) nach ihren Bedürfnissen wie folgt an: Sie möchten am Freitag von 12:00 bis 17:00 Uhr die Temperatur auf 17°C absenken. P1- 4 Taste drücken bis P1 in der Anzeige erscheint PROG. Taste 5x drücken In der Anzeige erscheint eine 5 = Freitag TIME Taste drücken bis in der Anzeige die Uhrzeit 12:00 erscheint TEMP- Taste 1x drücken Anzeigepfeil springt auf die untere Kästchenreihe = TEMP 2 = 17°C Ein Teil der oberen Kästchenreihe erlischt. Taste drücken bis in der Anzeige 17:00 Uhr erscheint. TEMP+ Taste 1x drücken Anzeigepfeil springt auf die obere Kästchenreihe = TEMP 3 = 21°C Taste drücken bis in der Anzeige 23:00 Uhr erscheint. TEMP- Taste 1x drücken Anzeigepfeil springt auf die untere Kästchenreihe = TEMP 2 = 17°C Eingabe beenden: TIME Taste 1x drücken

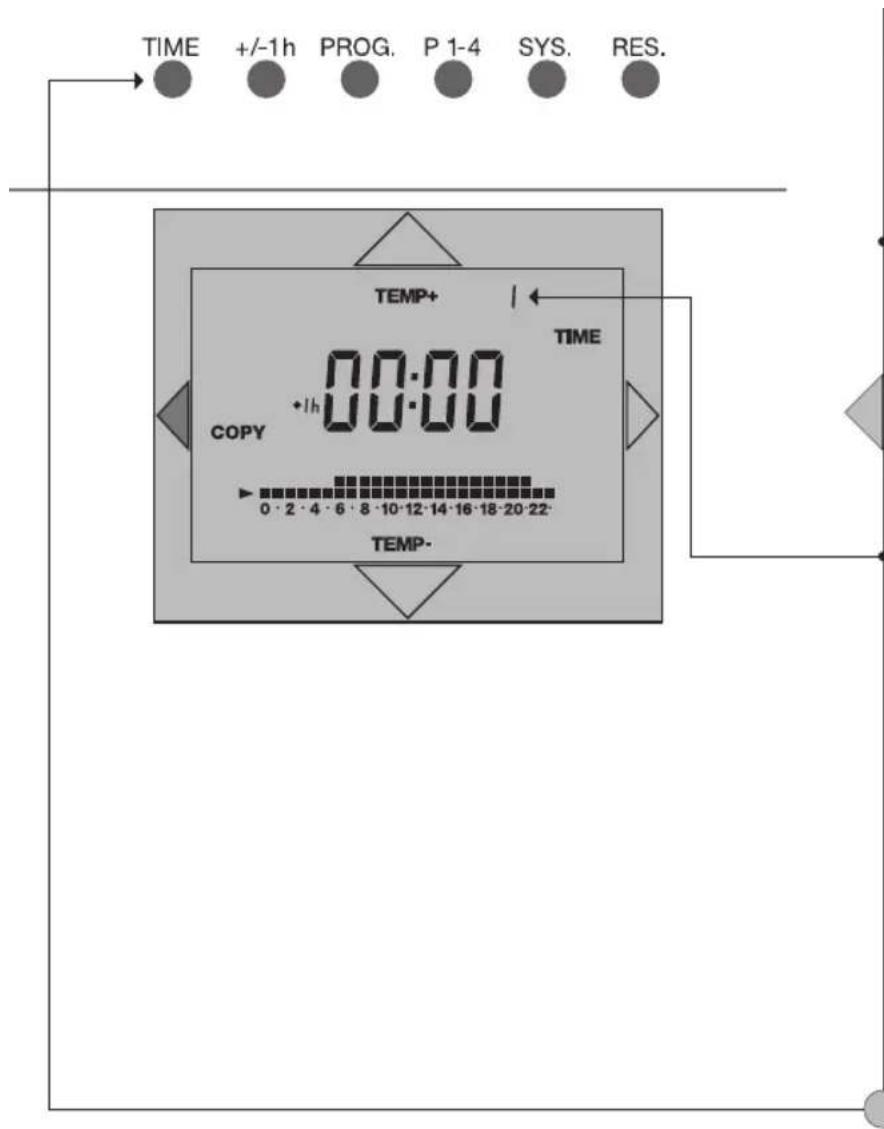

Sie haben den 1. Tag programmiert

Um das Tagesprogramm auf nachfolgende Tage zu übertragen betätigen Sie die

COPY Taste

Tag 1 COPY auf Tag 2 - COPY auf Tag 3 usw.

Anzeige zeigt den ausgewählten Tag

Hinweis:

Beachten Sie, daß die letzte eingestellte Temperatur des kopierten Tages so lange gilt, bis an einem der nachfolgenden Tage eine andere Temperatur programmiert ist. Überprüfen Sie Ihr eingegebenes Programm Tag für Tag wie auf Seite 20 beschrieben.

TIME Taste betätigen

Zurück zum automatischen Programmablauf

6.7 Betriebsart AUTO 24

In dieser Betriebsart arbeitet das Gerät entweder nach einem der vier ausgewählten Werks-Programme oder nach dem Individual-Programm

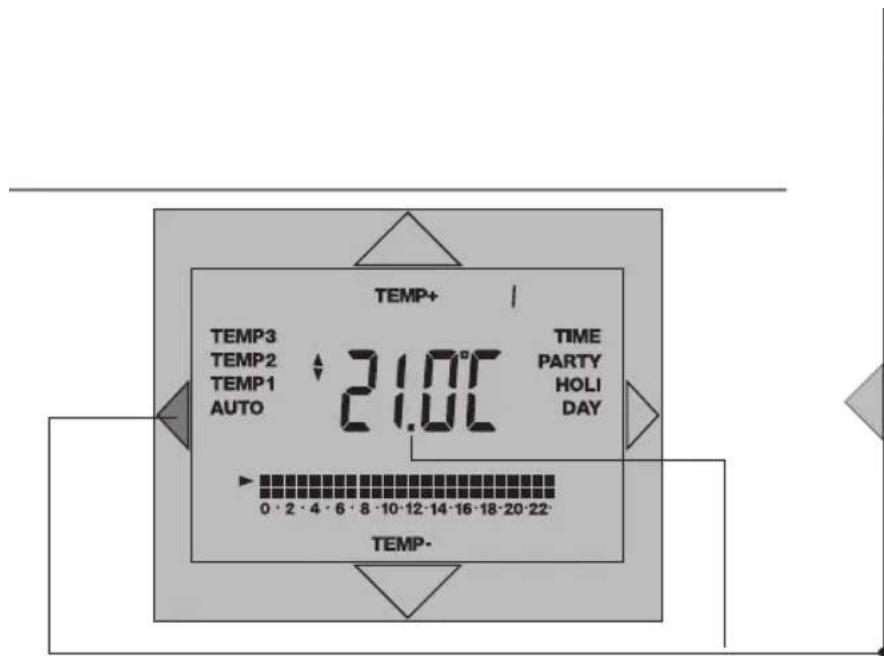

AUTO Taste drücken

Anzeige

Ausgewählte

Betriebsart

AUTO blinkt im Display

6.8 Betriebsart TEMP 3
6.9 Betriebsart TEMP 2
6.10 Betriebsart TEMP 1

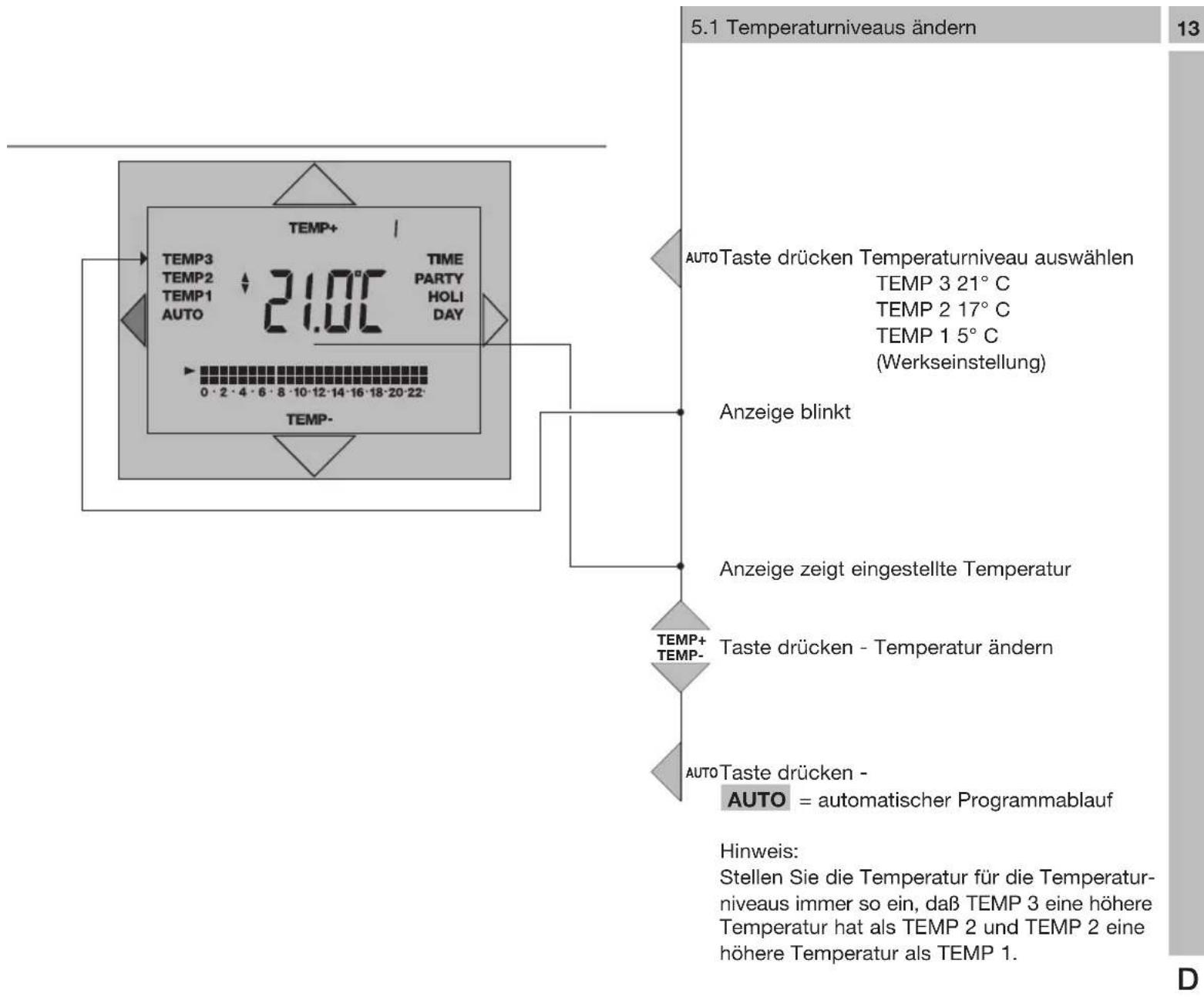

Den Dauertemperatur- Betriebsarten ist je eine Temperatur zugeordnet. Diese bleibt so lange konstant bis eine andere Betriebsart eingestellt wird.

AUTO Taste drücken Temperaturniveau auswählen

TEMP 3 21°C

TEMP 2 17^ C

TEMP 1 5^ C

(Werkseinstellung)

Anzeige

Ausgewählte

Betriebsart

Beispiel:

TEMP 3 im Display blinkt

Anzeige Zeigt eingestellte Temperatur

Beispiel:

21.0°C

Nach ca. 8 Sekunden wird die aktuelle Raum-temperatur angezeigt

Möchten Sie zum automatischen

Programmablauf zurückkehren:

AUTO Taste drücken - bis AUTO blinkt

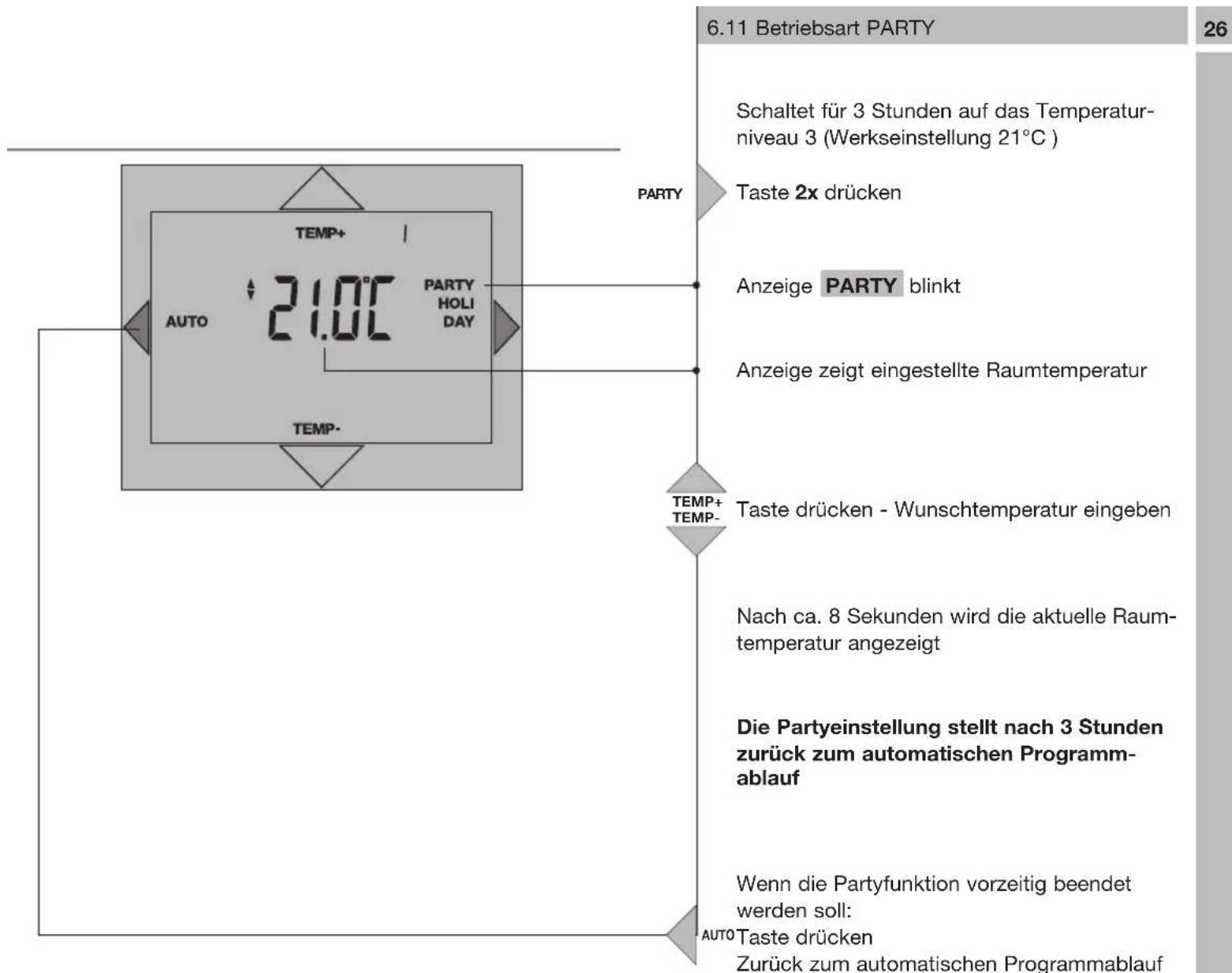

6.11 Betriebsart PARTY Schaltet für 3 Stunden auf das Temperatur- niveau 3 (Werkseinstellung 21°C ) Taste 2x drücken Anzeige PARTY blinkt Anzeige zeigt eingestellte Raumtemperatur TEMP+ TEMP- TEMP+ TEMP- Taste drücken - Wunschtemperatur eingeben Nach ca. 8 Sekunden wird die aktuelle Raum- temperatur angezeigt Die Partyeinstellung stellt nach 3 Stunden zurück zum automatischen Programm- ablauf Wenn die Partyfunktion vorzeitig beendet werden soll: Taste drücken Zurück zum automatischen Programmablauf


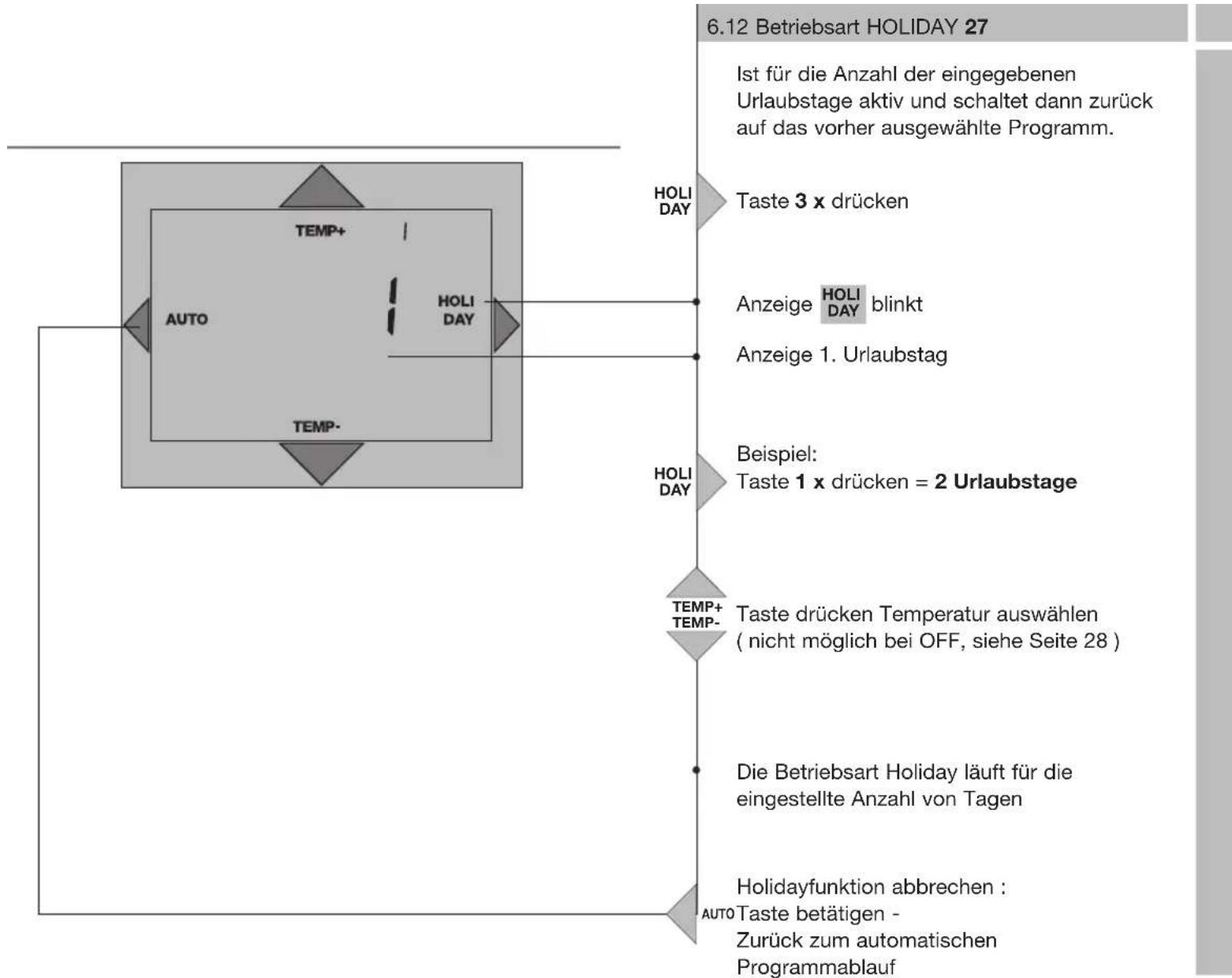

    A["6.12 Betriebsart HOLIDAY 27"] --> B["Taste 3 x drücken"]
    B --> C["Anzeige HOLIDAY blinkt"]
    C --> D["Anzeige 1. Urlaubstag"]
    A --> E["HOLIDAY"]
    E --> F["Taste 1 x drücken = 2 Urlaubstage"]
    F --> G["Taste drücken Temperatur auswählen (nicht möglich bei OFF, siehe Seite 28)"]
    G --> H["Die Betriebsart Holiday läuft für die eingestellte Anzahl von Tagen"]
    A --> I["HOLIDAY"]
    I --> J["Taste betätigen - Zurück zum automatischen Programmablauf"]

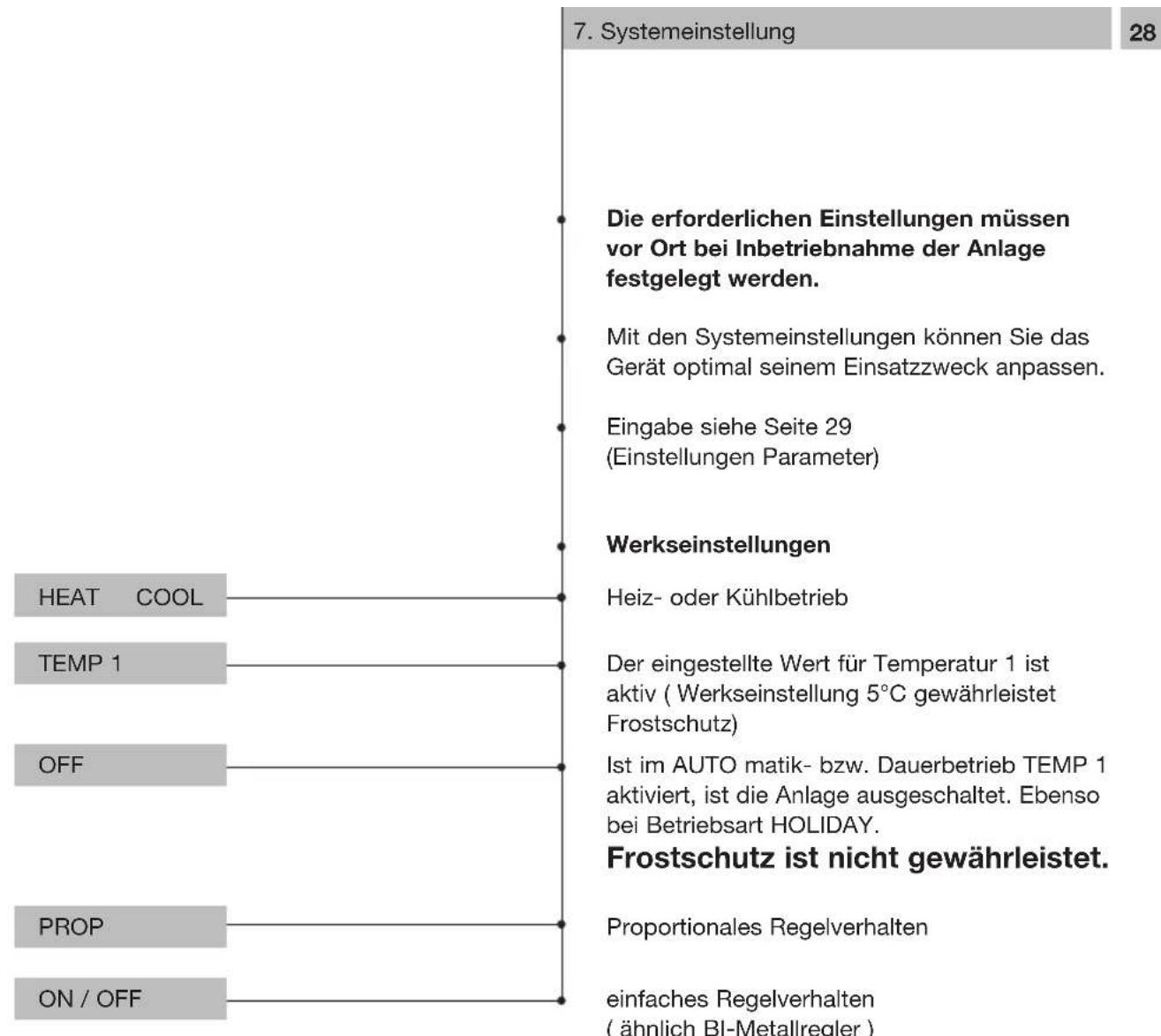

TIME +/-1h PROG. P 1-4 SYS. RES. TEMP1 0018 OFF PROP ON/OFF HM RES 7.1 Einstellungen Parameter 29 SYS. Taste 1x drücken Die aktiven Systemeinstellungen blinken. Werden keine Tasten betätigt, kehrt die Anzeige nach ca. 8 Sekunden automatisch in den Ausgangszustand zurück Taste drücken - Einstellung ändern Beispiel: Umschalten zwischen proportionalem und einfachem Regelverhalten Anzeige PROP Anzeige ON/OFF Einstellung beenden: TIME Taste 1x drücken

Einstellungsempfehlungen

Einstellwert

Elektrodirektheizung 1 oder 2

Badezimmerzusatzheizkörper elektr. 2 oder 3

Einzelraumregelung 3 oder 4 mit elektrisch betriebenen Heizkörper- ventilen (Warmwasserheizung) Kleine bis mittlere Räume

Einzelraumregelung 4 oder 5 mit elektrischbetriebenen Heizkörper- ventilen (Warmwasserheizung) Mittlere bis große Räume

Wandgaskessel für Etagenheizungen 4 oder 5

Standgaskessel oder Ölkessel für 4,5 oder 6 größere Wohneinheiten

Einstellwert	1	2	3	4	5	6
Zykluszeit1x EIN - 1x AUSin Minuten	48,513	1721	25,5

7.2 Heizzyklus - ED - Wert

Die Heizzykluseinstellung dient zur Anpassung an die Regelstrecke. Diese wird beeinflußt von:

• Raumgröße
• Art der Heizung (Konvektoren, Etagenheizungen)
• Montageort
• Temperaturregler / Thermostat

Der Einstellwert reicht von 1 bis 6. Erfolgt im Raum ein zu großer Temperaturwechsel, z.B. durch Lüften, kann die Zykluszeit früher beendet werden bzw. eine neue Einschaltung erfolgen.

Ist die Temperaturdifferenz im Raum zu groß, schaltet die Anlage zu selten EIN und AUS. d.h. der ED-Wert muß kleiner gewählt werden.

Schaltet die Anlage zu oft, ist der ED-Wert entsprechend größer zu wählen.

Werkseinstellung ED = 4

(4x 4min15s =17 min)

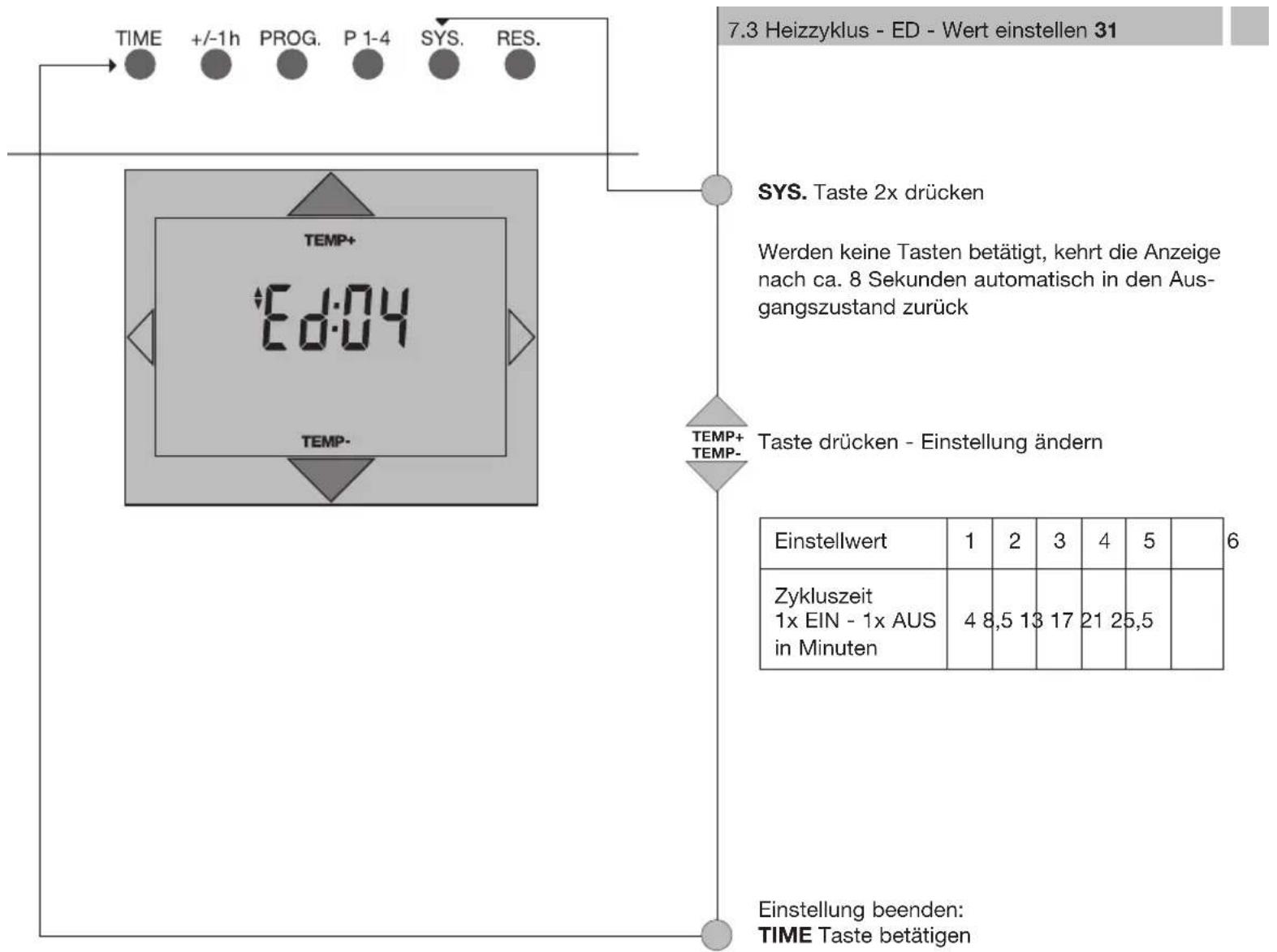

TIME +/-1h PROG. P 1-4 SYS. RES. 7.3 Heizzyklus - ED - Wert einstellen 31 SYS. Taste 2x drücken Werden keine Tasten betätigt, kehrt die Anzeige nach ca. 8 Sekunden automatisch in den Aus- gangszustand zurück TEMP+ ED:04 TEMP- TEMP+ Taste drücken - Einstellung ändern Einstellwert 1 2 3 4 5 6 Zykluszeit 1x EIN - 1x AUS in Minuten 4 8,5 13 17 21 25,5 Einstellung beenden: TIME Taste betätigen

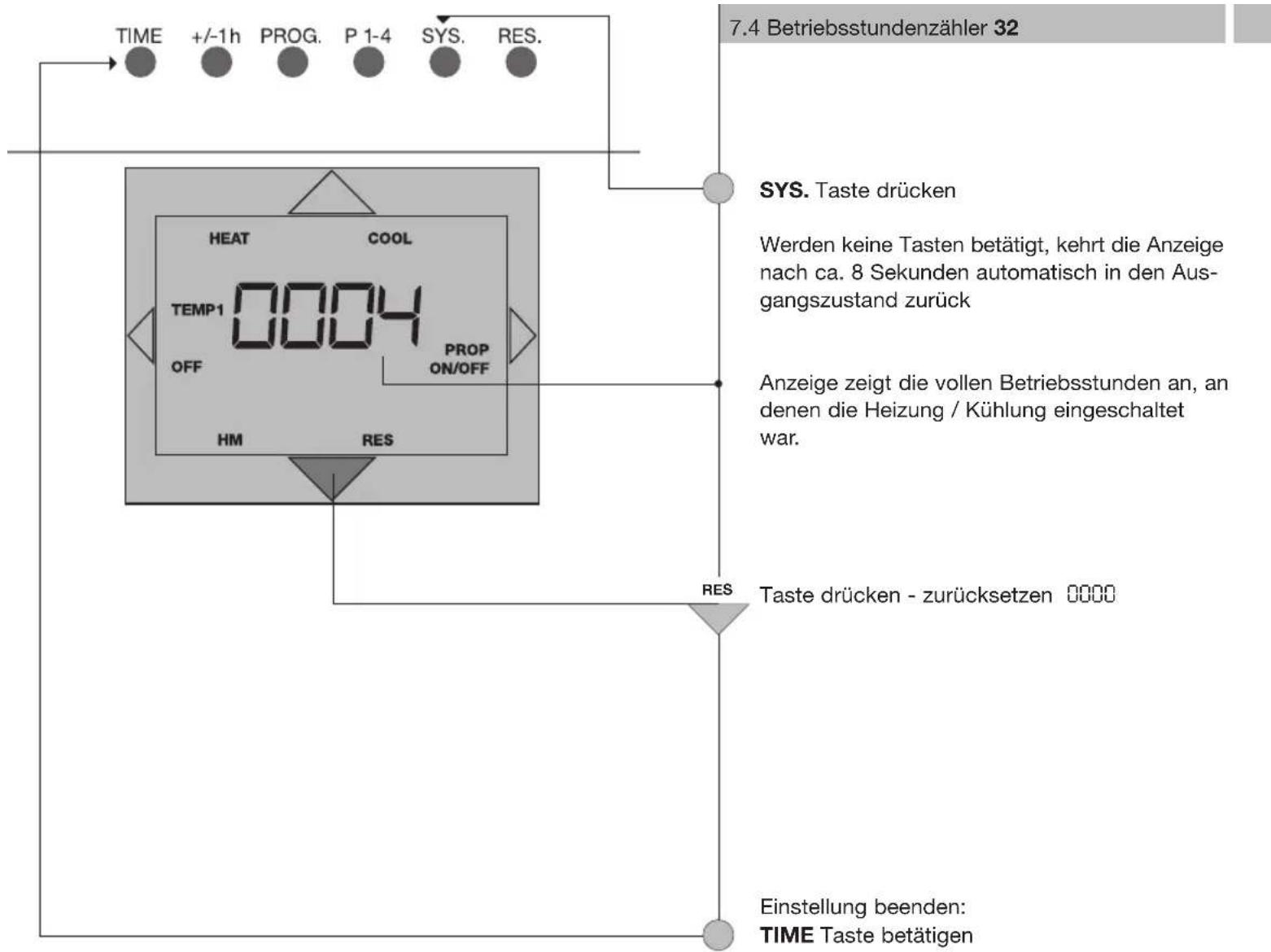

TIME +/-1h PROG. P 1-4 SYS. RES. 7.4 Betriebsstundenzähler 32 SYS. Taste drücken Werden keine Tasten betätigt, kehrt die Anzeige nach ca. 8 Sekunden automatisch in den Ausgangszustand zurück Anzeige zeigt die vollen Betriebsstunden an, an denen die Heizung / Kühlung eingeschaltet war. Taste drücken - zurücksetzen 0000 Einstellung beenden: TIME Taste betätigen

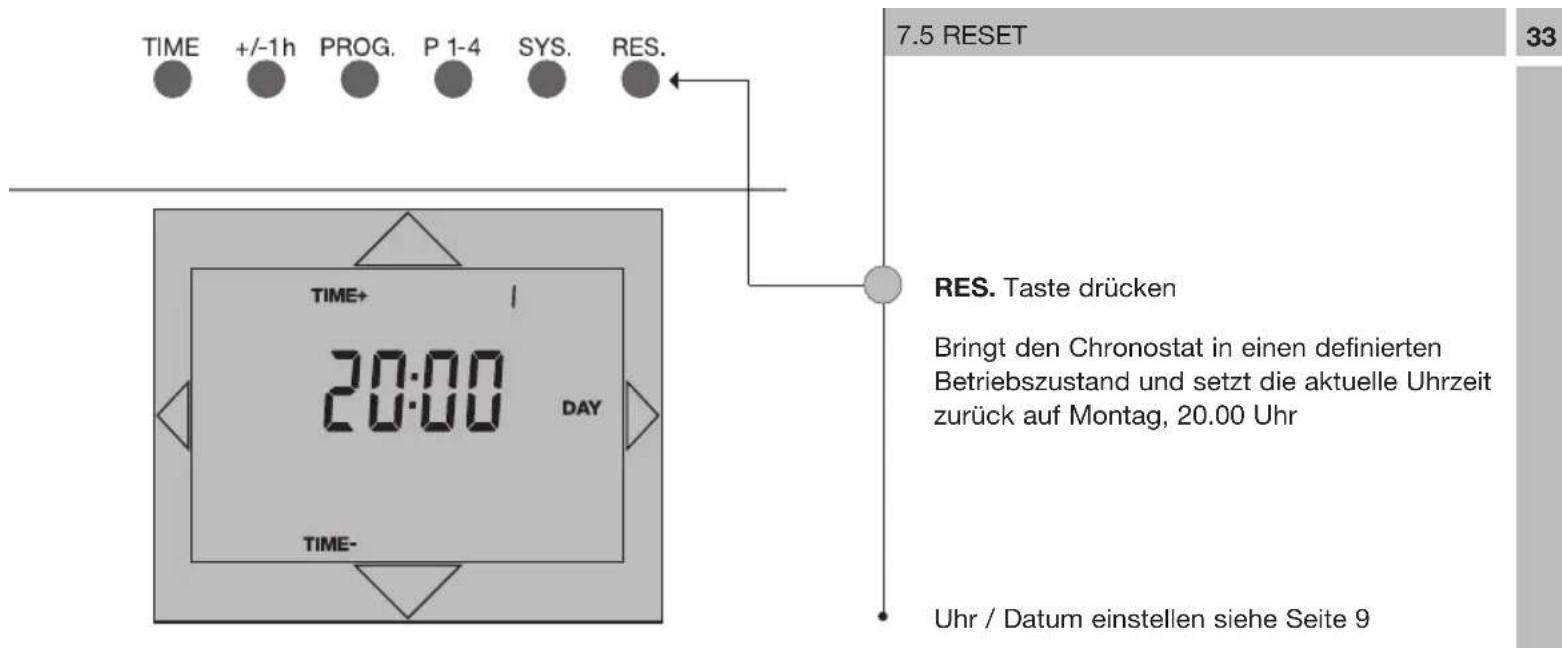

TIME +/-1h PROG. P 1-4 SYS. RES. 7.5 RESET 33 TIME+ 20:00 DAY TIME- RES. Taste drücken Bringt den Chronostat in einen definierten Betriebszustand und setzt die aktuelle Uhrzeit zurück auf Montag, 20.00 Uhr Uhr / Datum einstellen siehe Seite 9

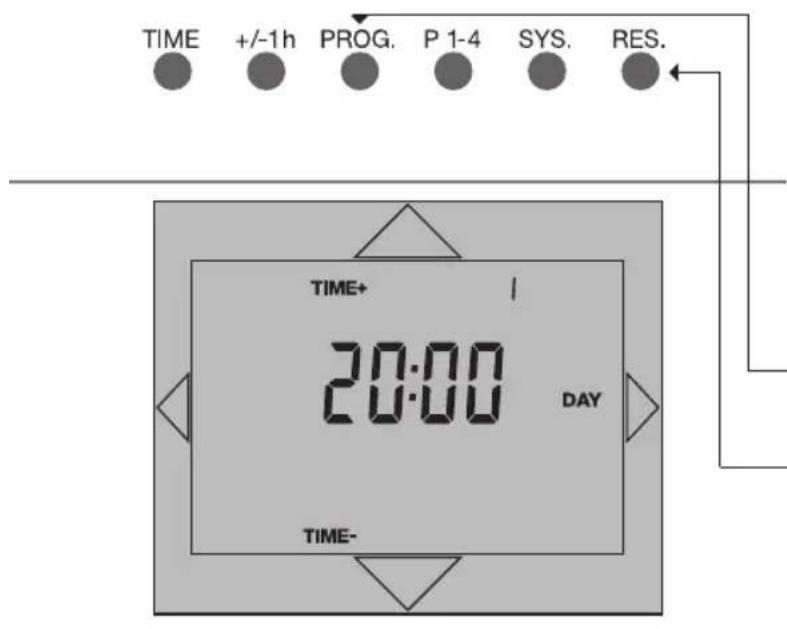

TIME +/-1h PROG. P 1-4 SYS. RES. TIME+ 20:00 DAY TIME- RES.

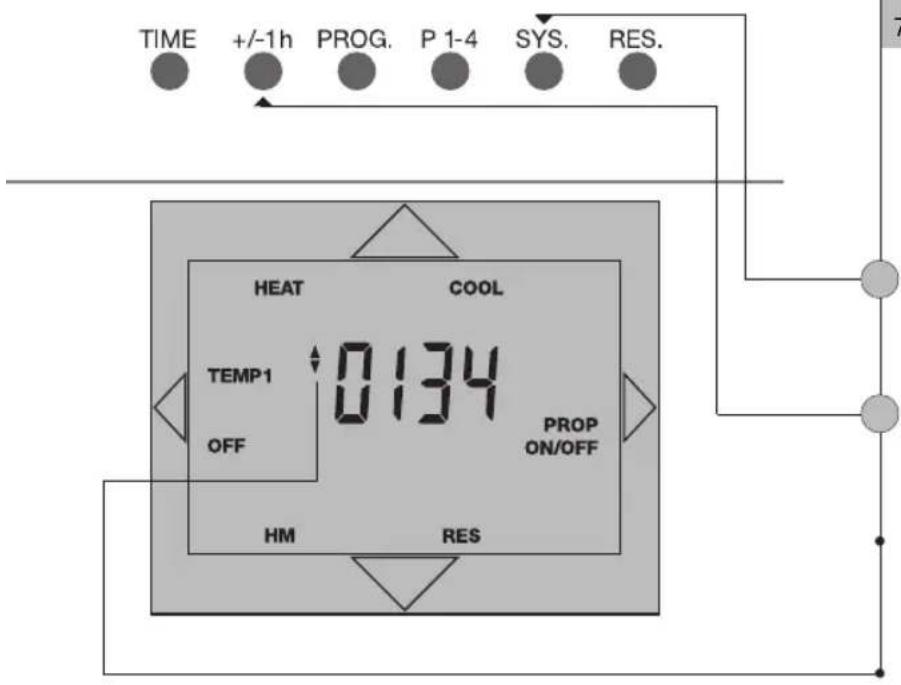

7.6 Werkseinstellungen aufrufen

Die Werks- Programme P 1-4 und die Werks- einstellungen für die Temperaturniveaus werden aufgerufen und die aktuelle Uhrzeit wird auf Montag 20:00 Uhr gesetzt. Die individuellen Einstellungen werden dadurch gelöscht.

PROG. Taste drücken und gedrückt halten

RES. Taste drücken

RES. Taste loslassen

PROG. Taste festhalten bis im Display 20:00 Uhr erscheint

Uhrzeit / Datum einstellen siehe Seite 9

Werks- Programme auswählen Seite 15 oder Individual- Programm eingeben Seite 21

TIME +/-1h PROG. P 1-4 SYS. RES. HEAT COOL TEMP1 0134 OFF PROP ON/OFF HM RES 7

7.7 Elektronische Verriegelung

Die elektronische Verriegelung verhindert, daß weitere Einstellungen unbefugt vorgenommen werden können. Die Temperatur kann nur eingeschränkt um +/- 3 Grad verändert werden. Die Zeitabfrage ist möglich.

SYS. Taste 1x drücken

+/-1h Taste 1x drücken

Freigabe - wiederholen Sie den Vorgang

Anzeige Verriegelung Ein / Aus

7.8 Klimaanlage 36

Wird das Gerät im Kühlbetrieb verwendet sind die Grenzen für die Temperaturbereiche wie folgt:

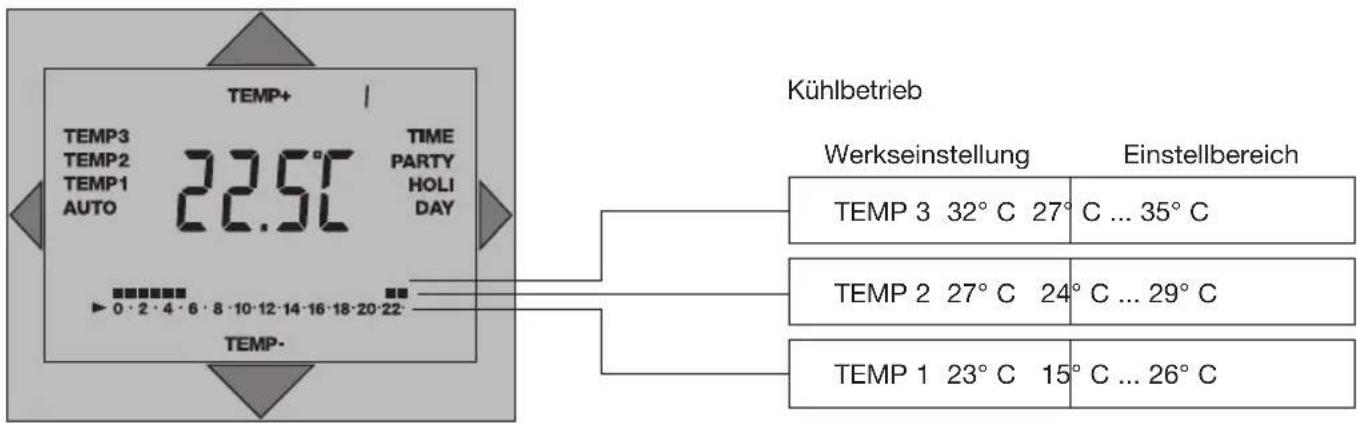

TEMP+ TEMP3 TEMP2 TEMP1 AUTO 22.5°C TIME PARTY HOLI DAY TEMP- Kühlbetrieb Werkseinstellung Einstellbereich TEMP 3 32°C 27°C ... 35°C TEMP 2 27°C 24°C ... 29°C TEMP 1 23°C 15°C ... 26°C

Hinweis:

Im Kühlbetrieb ist bei TEMP 3 die Klimaanlage am wenigsten eingeschaltet ( höchste Temperatur ). Die Klimaanlage kühlt am stärksten bei TEMP 1.

Bei den Werks - Programmen P 1 - 4 ist dies durch das Vertauschen von TEMP 3 mit TEMP 1 gegenüber dem Heizbetrieb entsprechend berücksichtigt. OFF ist im Kühlbetrieb nicht einstellbar ( siehe Seite 28 ).

Maße H x B x T (mm) 82 x 130 x 54

Gewicht ca. 240 g

Betriebsspannung Batterie, Typ 2x LR 6 / AA

Schaltleistung:

- bei ohmscher Last 5A / 250V\~

- bei induktiver Last cos φ0,6 1A / 250V\~

Schaltausgang potentialfrei

Schaltkontakt 1 Wechsler

Umgebungstemperatur - 5°C bis + 45°C

Schutzklasse II

Ganggenauigkeit Typ 2,5 s / Tag bei + 25°C

Gangreserve 2 min für Batteriewechsel

Batterielebensdauer 1 Jahr

Kürzeste Schaltzeit:

- Tagesprogramm 1 h

- Wochenprogramm 1 h

Programmierbar alle 15 min

Schaltungsvorwahl ja

8. Technische Daten

Schaltzustandsanzeige Betriebsarten:

Heizbetrieb	Flammensymbol
Kühlbetrieb	Ventilatorsymbol
Automatikbetrieb	AUTO
Dauerbetrieb	TEMP1,TEMP 2 oder TEMP 3
Partyfunktion	PARTY
Ferienprogramm	HOLIDAY
Montageart	Einbau
Anschlußart	Schraubklemmen, je 2,5 mm ^2

Temperatur

$$ \text { Regelbereich Heizen } + 5 ^ {\circ} \mathrm{C} \text { bis } + 3 5 ^ {\circ} \mathrm{C} $$

Temperatur

$$ \text { Regelbereich Kühlen } + 1 5 ^ {\circ} \mathrm{C} \text { bis } + 3 5 ^ {\circ} \mathrm{C} $$

Frostschutz Einstellwert von TEMP 1

(Werkseinstellung 5°C)

Temperaturschaltdifferenz + / - 0,25 bis 0,4 K *

Rückführung elektronisch

Schutzart IP 20

*größere Abweichungen sind bedingt durch das Heizsystem und den beheizten Raum möglich.

9. Probleme und Abhilfe 38

Problem:

1. Eingeschränkte Bedienung bei Unterspannung, d.h. immer dann wenn das Batterie- Symbol im Display erscheint. Werksprogramme können nicht mehr ausgewählt werden. Beim Programmieren werden Daten nicht gespeichert.

2. Daten lassen sich nicht verändern

3. Temperaturniveauwert läßt sich nicht einstellen

4. Heizung braucht zu lange bis die Temperatur erreicht wird

5. Heizung schaltet zu oft

6. Bei der Eingabe die falsche Taste betätigt oder falsche Werte eingegeben

Abhilfe:

1. Batterien auswechseln Seite 7

2. Verriegelung ist aktiviert Seite 35

3. Beachten Sie die Einstellbereiche Seite 12

4. Prüfen Sie, ob der richtige ED-Wert eingegeben ist Seite 31

5. Prüfen Sie, ob der richtige ED-Wert eingegeben ist Seite 31

6. Vorgang abbrechen: Über die TIME Taste oder die AUTO Taste auf dem Display Vorgang neu beginnen

10. Reinigung und Pflege

Das Gerät mit einem trockenen Tuch reinigen Keine ätzenden Reinigungsmittel verwenden

11. Serviceadressen

Grässlin GmbH & Co. KG

FEINWERKTECHNIK

Postfach 1232

D-78104 St. Georgen/Schw.

Telefon [phone]

Telefax [phone]

12. Alphabetisches Stichwortverzeichnis

Stichwort Seite

Anschlüsse 05

Anzeigen 42

Aufnahmelaschen 05

AUTO automatischer Programmablauf 42

Batterie 07

Bedienelemente 41

Betriebsstundenzähler 32

COOL 42

COPY 23

Datum eingeben 09

Dauer-Temperaturen 25

Display 42

Ed-Wert 30 - 31

Elektronische Verriegelung 35

Einfachstbedienung 04

Einstellungen löschen 34

Frostschutz 12 / 28

Gerätesockel 05

Grundprogramme 03

Händlerverzeichnis 39

Heizbetrieb 28

Heizsysteme 30

HEAT 42

HOLIDAY - Betriebsart 27

HM 42

Installation 05 / 06

Individual - Programm 20

Kopierfunktion 23

Kurzbeschreibung 03

Kühlbetrieb 28

Montage 05

Stichwort Seite

PARTY- Betriebsart 26

Parameter 29

Pfeiltasten 41

Probleme und Abhilfe 38

Programm eingeben / ändern 21

Raumtemperatur 42

Regelverhalten 28

RESET 33

RES 33/

Reinigung und Pflege 39

Schaltbild 06

Service 39

Sommerzeit 10

Störungen 38

Stromversorgung 07

Systemeinstellungen 28

Tasten 41

Technische Daten 37

Temperaturniveaus 12

TEMP 42

TIME Zeitanzeige 42

Übersicht 41-42

Uhrzeit abfragen 11

Uhrzeit einstellen 09

Urlaubs -Betriebsart 27

Werks - Programme 15-18

Werkseinstellungen 12/14/34

Winterzeit 10

Zeiteinstellung 09

Zykluszeiten 30

TIME +/-1h PROG. P 1-4 SYS. RES.

HEAT TIME+ TEMP+ COOL 1234567 TEMP3 TEMP2 TEMP1 AUTO COPY OFF 88:00 TIME PARTY HOLI DAY PROP ON/OFF 0 · 2 · 4 · 6 · 8 · 10 · 12 · 14 · 16 · 18 · 20 · 22 - HM TIME- TEMP- RES - +

1. Übersicht / Bedienelemente

TIME	Einstellen der aktuellen Uhrzeit Eingabebestätigung
+/- 1h	Sommer-/ Winterzeit Ein- und Umstellung
PROG.	Aufrufen, Lesen und Ändern des Programms
P 1-4	Auswahl der Werks- Programme
SYS.	Systemeinstellungen Seite 28
RES.	Rückstellung auf einen definierten Betriebszustand,Uhrzeit Mo 20:00Uhr
	Temperatur / Uhrzeit einstellten Temperaturniveau/ Systemeinstellung wählen
	Temperatur / Uhrzeit einstellen Temperaturniveau wählen Betriebsstundenzähler - Rücksetzen
	Auswahl der Betriebsarten TEMP 1, TEMP 2, TEMP 3, AUTO COPY Systemeinstellungen
	Abfrage der aktuellen Uhrzeit Auswahl der Betriebsarten PARTY und HOLIDAY Systemeinstellungen Auswahl der Zeiten für den Temperaturwechsel

TIME +/-1h PROG. P 1-4 SYS. RES.

HEAT TIME+ TEMP+ COOL 1234567 TEMP3 TEMP2 TEMP1 AUTO COPY OFF 86:00 TIME PARTY HOLI DAY PROP ON/OFF HM TIME- TEMP- RES 0 · 2 · 4 · 6 · 8 · 10 · 12 · 14 · 16 · 18 · 20 · 22 - Schaltprogramm in Std. akt.Temperaturniveau Temperatur / Uhrzeit / Prog. Sommerzeit Sollwert verändern

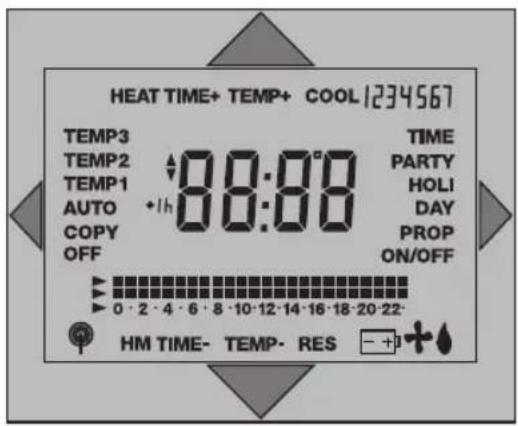

13. Übersicht / Anzeigen

HEAT Heizbetrieb

COOL Kühlbetrieb

TIME + Belegung der Taste - Uhrzeit einstellen

TEMP+ Belegung der Taste - Temperatur einstellen

1234567 Anzeige des aktuellen Wochentages

TEMP 3 Ausgewählte Betriebsart TEMP 3

TEMP 2 Ausgewählte Betriebsart TEMP 2

TEMP 1 Ausgewählte Betriebsart TEMP 1

AUTO Werks- Programm oder Individual- Prog. läuft

COPY Belegung der Taste mit der Kopierfunktion Individual- Programm eingeben Seite 23

OFF Systemeinstellung Seite 28

TIME Aktuelle Uhrzeit

PARTY Betriebsart PARTY Seite 26

HOLIDAY Betriebsart HOLIDAY (Urlaub) Seite 27

PROP Systemeinstellung Seite 28

ON/ OFF Systemeinstellung Seite 28

HM Betriebsstundenanzeige Seite 32

TIME - Belegung der Taste - Uhrzeit einstellen

TEMP- Belegung der Taste - Temperatur einstellen

RES RESET Seite 33

Batteriezustand / Batteriewechsel Seite 7

+ Kühlen Ein / Aus

Heizen Ein / Aus

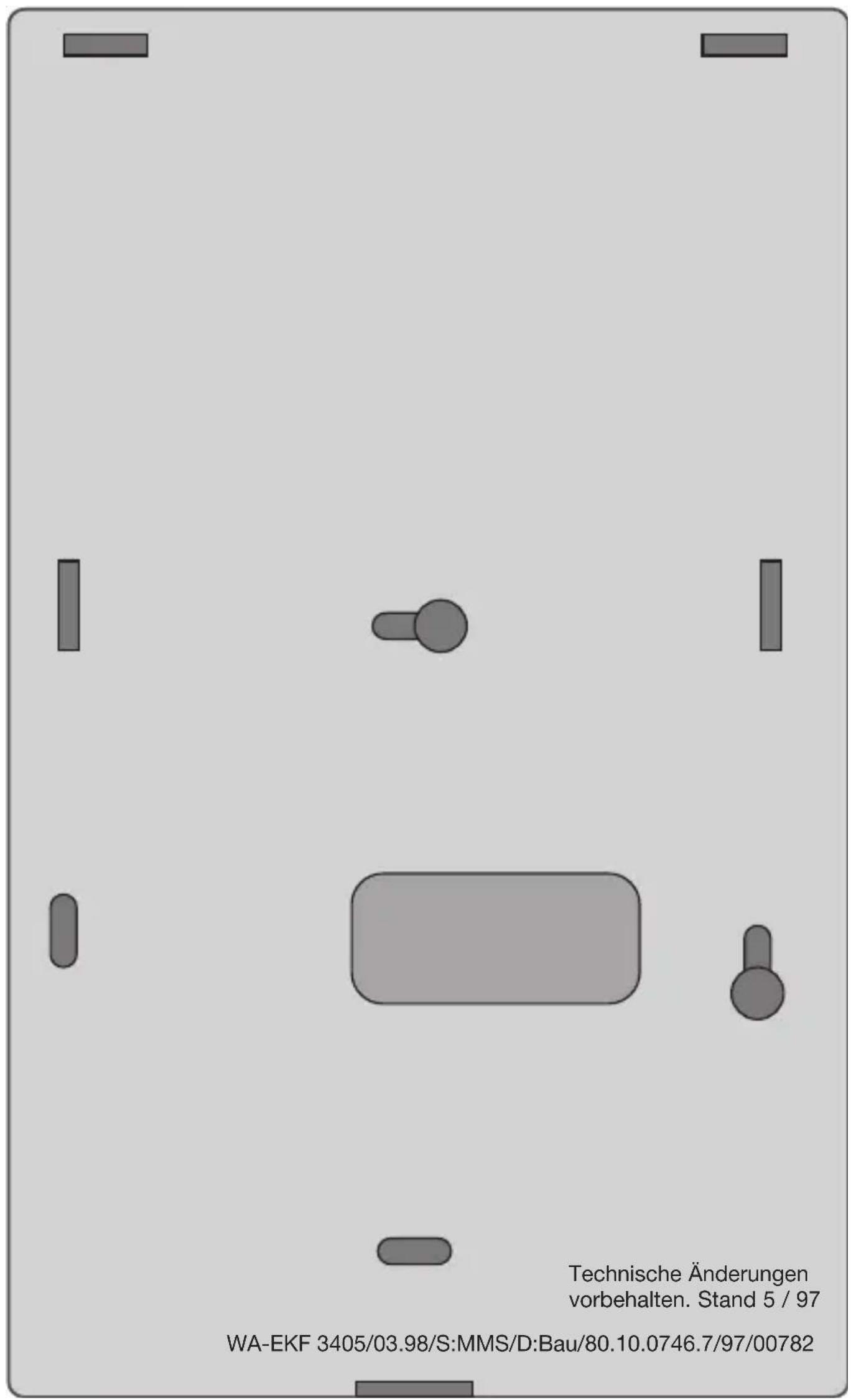

Technische Änderungen vorbehalten. Stand 5 / 97 WA-EKF 3405/03.98/S:MMS/D:Bau/80.10.0746.7/97/00782

Technische Änderungen

vorbehalten. Stand 5 / 97

WA-EKF 3405/03.98/S:MMS/D:Bau/80.10.0746.7/97/00782
