GEBRUIKSAANWIJZING Famoso 550 Grässlin

1. Inhoudsopgave Blz

2. Eenvoudige bediening 3

3. Montage 4

3.1 Aansluiting 4

3.2 Batterij plaatsen/vervangen 5

1. Tijd instellen 6

2. Schakeltijden instellen 7

3. Temperatuurniveau's instellen 8

4. Handschakelaar/bedrijfstoestanden 8

5. Verwarmcyclus-instelling 9

6. Reset 10

7. Technische gegevens 10

8. Probleemstelling en help-info 11

9. Reinigen en onderhoud 11

10. Steekwoorden verwijzing (alfabetisch) 11

Grijze gebied duidt op de inhoudsopgave voor de gebruiker

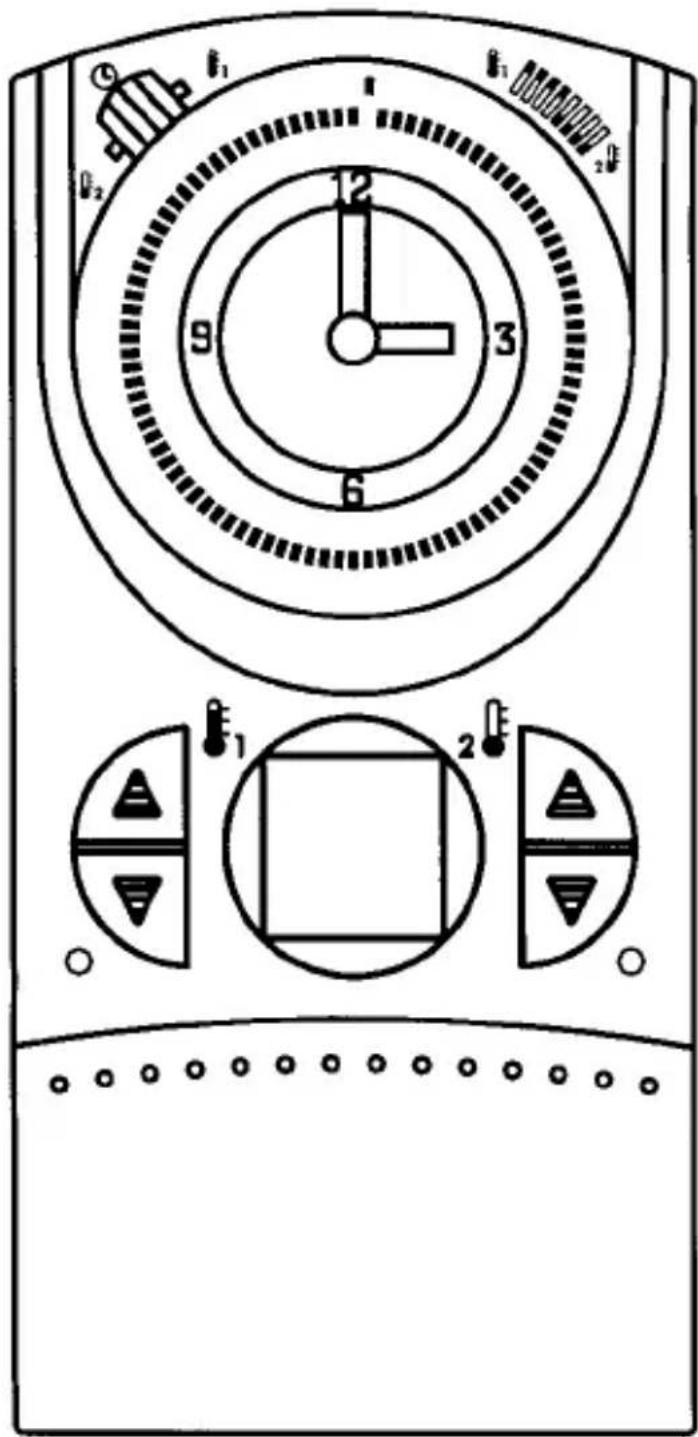

De kamerthermostaat zorgt op een eenvoudige manier voor een behaaglijke kamertemperatuur.

Beide temperatuurniveau's

F_1 = comforttemperatuur

E_2 = dalingstemperatuur

worden met de daarvoor bestemde draai-knop ingesteld.

Instelbaar tussen 5°C en 32°C.

Met de handschakelaar kan tussen 3 bedrijfstoestanden gekozen worden:

Bedrijfstoestand Ⓛ = Automatisch

Het apparaat werkt volgens de ingestelde schakeltijden en schakelt tussen E1 en E2 .

Bedrijfstoestanden continuetemperatuur

1 = comforttemperatuur

_2 = dalingstemperatuur

De gekozen temperatuur blijft zolang kon- stant totdat er een andere bedrijfstoestand wordt gekozen.

Denk eraan bij het instellen van de schakeltijden, dat de verwarming een zekere tijd nodig heeft om de gewenste temperatuur te bereiken.

3. Montage

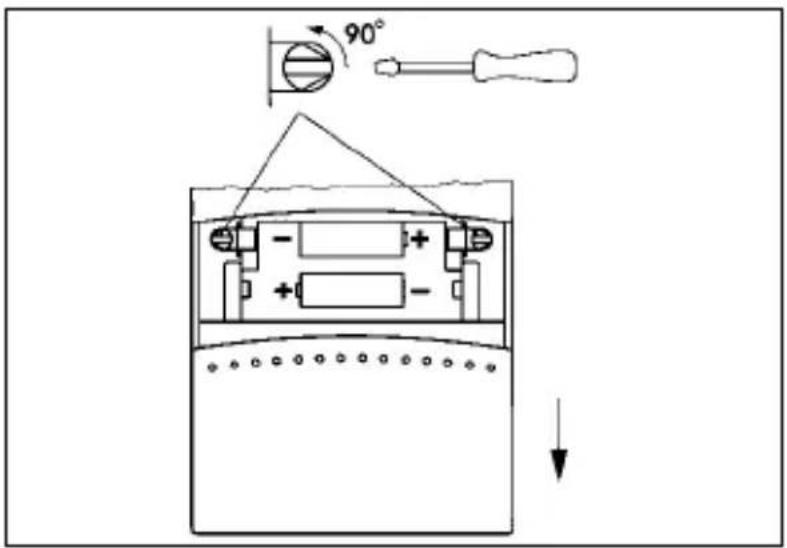

Deksel van batterijhouder openen en vergrendeling verwijderen

90°

kamer thermostaat van de sokkel nemen

Aansluitingen door de opening in de sokkel van het apparaat steken

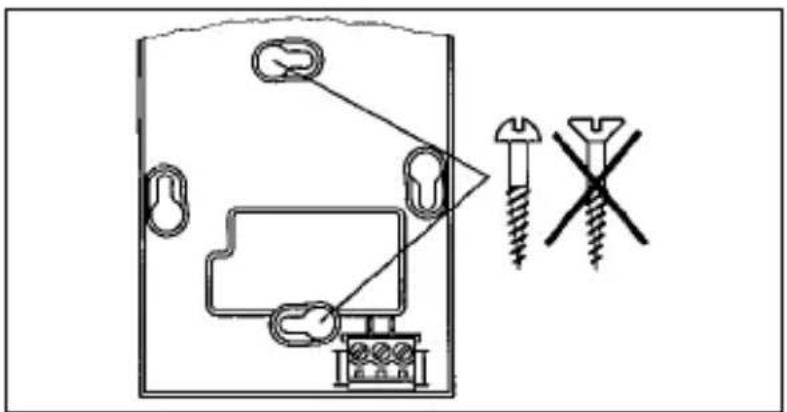

Sokkel op een stevige ondergrond of inbouwdoos monteren

De aansluiting moet door een vakman met zorgvuldigheid uitgevoerd worden.

Controleren en zekerstellen dat de aansluitdraden geen spanning voeren.

Aansluitdraden vakbekwaam isoleren en het aansluitschema overeenkomstig aansluiten.

max. 2,5 mm ^4

6 mm

Kontakten 4-5 gesloten = verwarmen

kamer thermostaat op sokkel plaatsen en weer vergrendelen

90°

3.2 Batterij plaatsen/vervangen

Deksel van batterijhouder openen

Batterijen inzetten

Type LR6/AA (2 stuks)

Alleen alkaline batterijen gebruiken

Deksel van batterijhouder sluiten

Wordt na de batterijwissel de temperatuur niet aangegeven, drukt u dan op de toets „Reset“. Zie blz 10.

3.2 Batterij plaatsen/vervangen 5

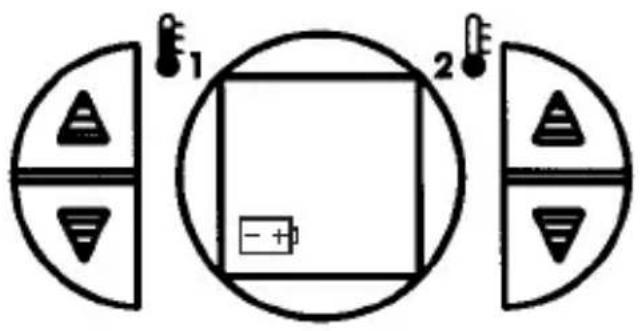

Batterijsymbool is aangeduid

Batterijen verwisselen, omdat de zekerheid van de funkties niet meer gewaarborgd is.

De ingestelde gegevens blijven bij de batterijwissel behouden.

1 2

Aanwijzing:

Het apparaat mist de batterijspanning tijdens het in- en uitschakelen. Volgt er geen schakeling, veranderd de batterij-aanduiding niet.

4. Tijd instellen

Afdekking naar boven schuiven en verwijderen

Alleen in pijlrichting draaien

Dagschakelklok

b. v. 14.00 uur

Ring in pijlrichting draaien tot het gewenste uur met de markering overeenkomt.

Exacte instelling volgt met de minutenwijzer.

12 9 3 6 14°°

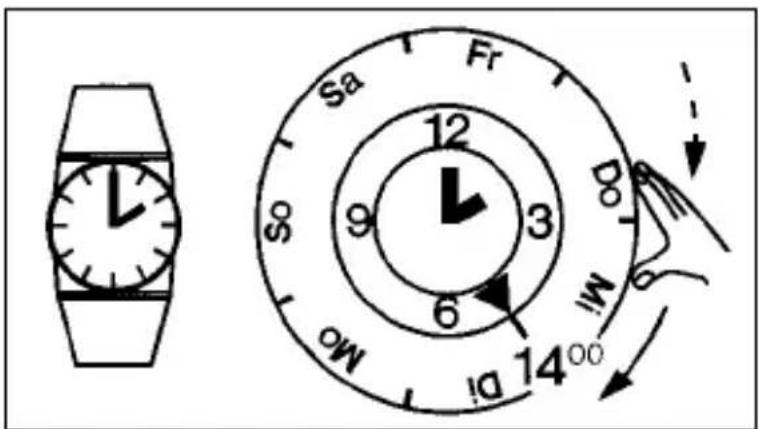

Weekschakelklok

b. v. dinsdag 14.00 uur

Ring in richting draaien tot de gewenste dag in het bereik van de markeringspeil ligt.

Exacte instelling volgt met de minutenwijzer.

Sa Fr So 9 3 6 Mo 12 Do 14°00

6°00 12 9 3 6 22°00

2400 600 2200 600 Sa Fr Do M.I. 12 9 3 6 So Mo D! D!

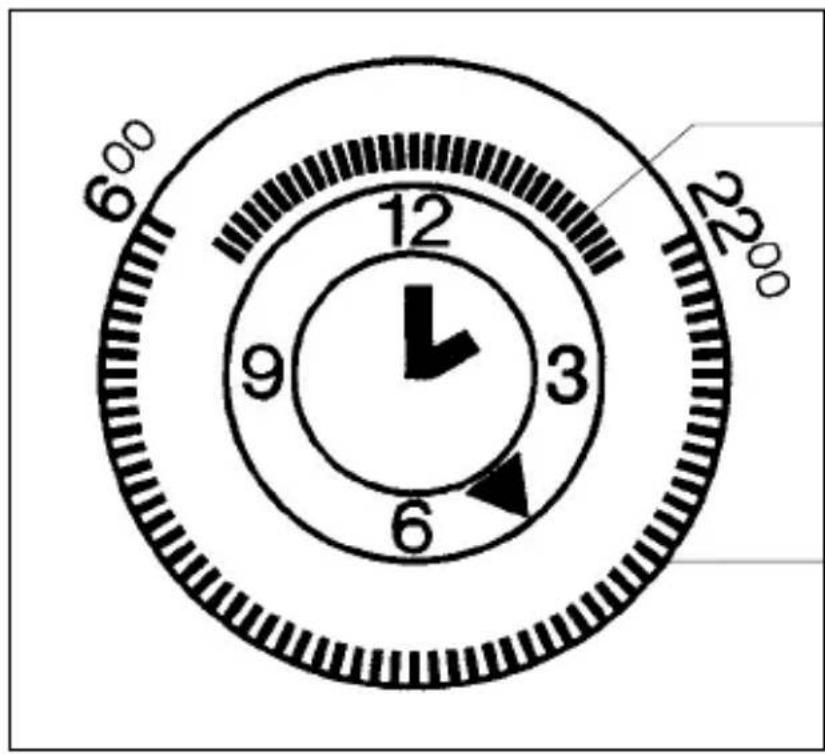

5.1 Schakeltijden voor de temperatuurwissel bij dagschakelklokken

b. v. 06.00 uur - 22.00 uur = comfort- temperatuur

b. v. 22.00 uur - 06.00 uur = dalings- temperatuur

segmenten binnen = dalings- temperatuur

segmenten buiten = comfort- temperatuur

5.2 Schakeltijden voor de temperatuurwissel bij weekschakelklokken

b. v. maandag - vrijdag

06.00 uur - 22.00 uur = comfort- temperatuur

22.00 uur - 06.00 uur = dalings- temperatuur

zaterdag - zondag

06.00 uur - 24.00 uur = comfort- temperatuur

24.00 uur - 06.00 uur = dalings- temperatuur

segmenten binnen = dalings- temperatuur

segmenten buiten = comfort- temperatuur

1 segment = 1 uur

6. Temperatuurniveau's instellen

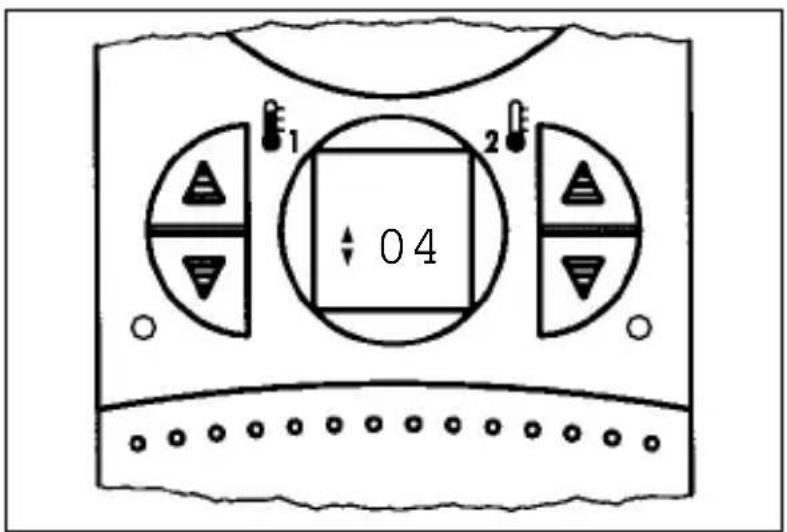

De beide temperatuurwaarden – gewenste temperaturen worden onafhankelijk van elkaar ingesteld.

Instelbaar in stappen van 0,5°C tussen 5°C en 32°C.

De als laatst aangeduide temperatuur wordt opgeslagen.

Comfort-

temperatuur

b. v. +22°C

(Werkingsinstelling 21°C)

Dalings-

temperatuur

b. v. +15°C

(Werkingsinstelling 15°C)

Comfort- temperatuur

b. v. +22°C

(Werkingsinstelling 21°C)

Dalings- temperatuur

b. v. +15°C

(Werkingsinstelling 15°C)

na circa 4 seconden schakelt het apparaat in de aktuele toestand: de werkelijke temperatuur.

Vorstbescherming is in ieder geval gewaarborgd, omdat er niet lager als 5°C ingesteld kan worden.

F1 F2 12 9 3 6 F1 F2

Met de handschakelaar kan tussen 3 bedrijfstoestanden gekozen worden:

Bedrijfstoestand Ⓛ = automatisch

Het apparaat werkt volgens de ingestel- de schakeltijden en schakelt tussen

Bedrijfstoestanden continue temperatuur

E_1 = comforttemperatuur

_2 = dalingstemperatuur

De gekozen temperatuur blijft zolang konstant totdat een andere bedrijf-toestand gekozen word.

1 2 0 4

De verwarmingscyclus – instelling (ED-waarde) dient ter aanpassing aan de regeling, deze wordt beinvloed door:

• g r ootte van de ruimte
  – soort verwarming, bijv. radiatoren, stadsverwarming
• manier van montage
• t emperatuurregelaar/thermostaat

Zodat er een optimale verwarmregeling bereikt kan worden, kan de instelwaarde veranderd worden.

De instelwaarde reikt van 1 tot 6.

Volgt er een te grote temperatuurswisseling, b. v. door luchten, kan de cyclustijd eerder beeindigd worden, resp. er volgt een nieuwe inschakeling.

Is het temperatuurverschil in de ruimte zo groot, schakelt de installatie te zelden AAN en UIT.

Dat betekent dat de ED-waarde kleiner gekozen moet worden.

Schakelt de installatie te vaak, dan kan de ED-waarde groter worden gekozen.

Werkingsinstelling ED = 4

8.1 Verwarmcyclus/ED waard-instelling 9

Instelaanbeveling

Instelwaarde

met elektrische ventielen

(warmwaterverwarming)

middelkleine ruimten

Ruimteregeling 4 of 5

met elektrische ventielen

(warmwaterverwarming)

middelgrote ruimten

Wandketel voor gas 4 of 5

Instelwaarde	1	2	3	4	5	6
Cyclustijd1x aan - 1x uitin minuten	48,51	317	21	25,5

Toets 1 x indrukken met pen of iets dergelijks

04

1 2 04

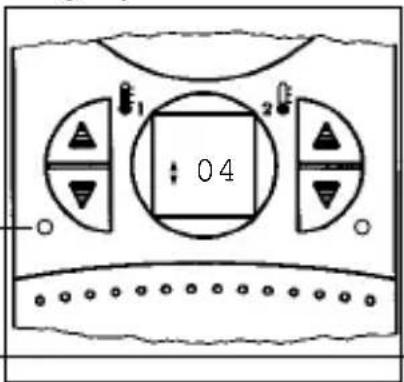

ED-waarde aflezen

Toets meerdere malen indrukken Instelling veranderen

Na ca. 8 seconden wisselt de aan- duiding na de uitgangspositie terug. De als laatst ingestelde waarde wordt overgenomen.

9. Reset

Met Reset wordt het apparaat in een bepaalde bedrijfstoestand gezet. De ingestelde temperatuurwaarden en ED-instellingen blijven behouden.

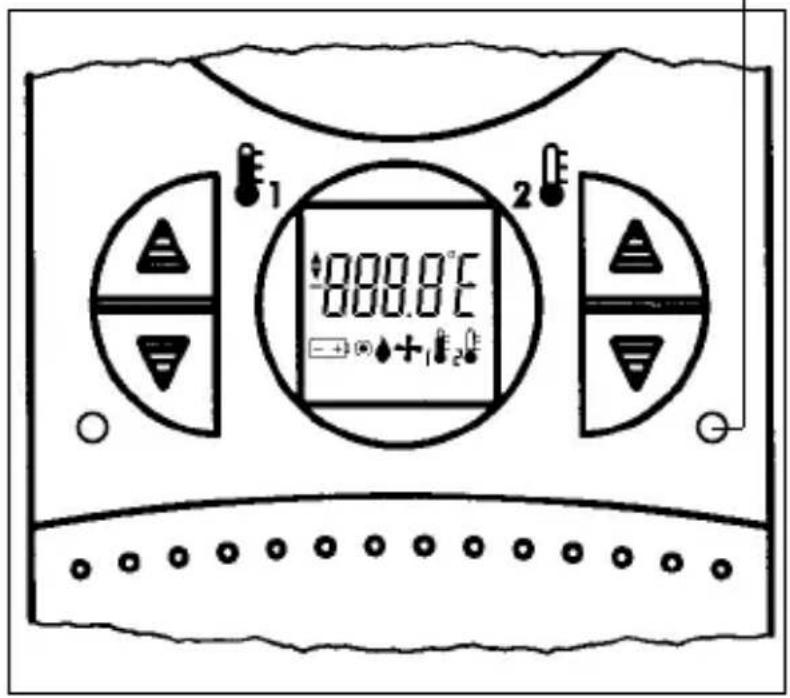

Toets 1x indrukken met pen of iets dergelijks

Na ca. 8 seconden wordt de kamer-temperatuur aangeduid.

Grootte H x B x D (mm) 158 x 75 x 36,5

Voedingsspanning Batterij, type LR6/AA (2 stuk)

Alleen alkaline batterijen gebruiken

Schakelvermogen

- bij ohmse belasting 5 A/250 V\~

- bij induktieve belasting 1 A/250 V\~cos φ 0,6

- min. 1 mA bij 24 V DC

Schakeluitgang potentiaalvrij

Schakelkontakt 1 wisselkontakt

Omgevingstemperatuur -5^ +45^

Beschermklasse II

Loopnauwkeurigheid ±2,5 s/dag bij +25°C

Levensduur batterij ca. 1 jaar

Kortste schakeltijd

-dagprogramma 15 min

- weekprogramma 2 uur, elk uur instelbaar

Bedrijfssoorten

automatisch

comforttemperatuur

dalingstemperatuur

comforttemperatuur

dalingstemperatuur

Temperatuurregelbereik +5°C tot +32°C

Temperatuurschakelverschil ±0,25 ... 0,5 K*

Regelaar digitaal

Bescherming IP 20

* Grotere afwijkingen zijn mogelijk door het verwarmingssysteem of de te verwarmen ruimte

Blz

Probleem:

Beperking van bediening en funkties

Het symbool - + verscheint in het display.

Help-info: 5

batterijen verwisselen

Alleen alkaline batterijen gebruiken

Probleem:

Het is te warm resp. te koud in de ruimte

Help-info: 8

Temperatuurinstellingen controleren

Probleem:

Verwarming schakelt niet op tijd AAN resp. UIT

Help-info: 6 / 7

Tijd en schakeltijd controleren

Probleem:

Verwarming schakelt niet AAN resp. UIT

Help-info: 8

Handschakelaar controleren

Apparaat is op duur geschakeld

Probleem:

Verwarming heeft te veel tijd nodig om de temperatuur te bereiken. Verwarming schakelt te snel.

Help-info: 9

Verwarmcyclus-instelling

controleren ggf. corrigeren

Probleem:

In het display verscheint □□□□/□□□□

De omgevingstemperatuur is

kleiner/groter

dan het temperatuurbereik

Help-info:

Omgevingstemperatuur aanpassen

b. v. direct zonkontakt vermijden.

12. Reinigen en onderhoud 11

Het apparaat met een droge doek reinigen.

Geen bijtende schoonmaakmiddelen gebruiken.

13. Steekwoorden verwijzing (alfabetisch)

Steekwoorden Blz

Aansluiting 4

Apparaten sokkel 4

Automatisch programmaverloop 3 / 8

Batterij 5

Continue-temperaturen 3 / 8

Cyclustijden 9

Display 5 / 8 / 9 / 10

ED-waarde 9

Eeenvoudigste bediening 3

Installatie 4

Instellen van tijd 6

Montage 4

Problemen en help-info 11

Programmeren 7

Reinigen en onderhoud 11

Ruimtetemperatuur 3 / 8

Reset 9

Schakeltijden instellen 7

Storingen 5 / 11

Stroomverzorging 5

Systeeminstellingen 9

Temperatuurniveau's 8

Verwarmen 3 / 7

Verwarmsystemen 9

Vorstbescherming 8

Werkingsinstelling 8 / 9

WA-EKF 3662/08.98/S:MMS/D:Bau/98/00435/80.10.0885.7

Technische veranderingen voorbehouden. Stand 8 / 97
