GEBRUIKSAANWIJZING Famoso 2000 Grässlin

1. Inhoudsopgave

2. Inhoudsopgave 2 - 3

3. Verkorte omschrijving 4 - 5

2.1 Eenvoudige functies 6

1. Installatie 7

3.1 Aansluiting 8

1. Tijd/Datum instellen 9

4.1 Zomer/Wintertijd instellen 10

4.2 Aktuele tijd opvragen 11

1. Temperatuurniveaus 12

5.1 Temperatuurniveaus wijzigen 13

6 Overzicht programma's en bedrijfsfuncties 14 - 15

6.1 Standaardprogramma P 1 16

6.2 Standaardprogramma P 2 17

6.3 Standaardprogramma P 3 18 - 19

6.4 Standaardprogramma P 4 20 - 21

6.5 Keuze uit programma's P 1 t/m P 4 22

6.6 Individuel programma 24 - 25

6.6.1 Individuel programma invoeren 26 - 29

6.6.2 Kopie functie 30 - 31

1. Inhoudsopgave

6.7 Bedrijfstoestand AUTO 32 - 33

6.8 Bedrijfstoestand TEMP 3 34 - 35

6.9 Bedrijfstoestand TEMP 2 34 - 35

6.10 Bedrijfstoestand TEMP 1 34 - 35

6.11 Bedrijfstoestand tapwater 36 - 37

6.12 Bedrijfstoestand HOLIDAY 38 - 39

1. Systeeminstelling 40 - 41

1. Reset 45

2. Bedrijfs instellingen 46 - 47

3. Technische gegevens 48

4. Probleemstelling en help-info 49

5. Reiniging 49

6. Steekwoordenverwijzing 50 - 51

7. Overzicht/Bedieningstoetsen 52 - 53

8. Overzicht/Display aanduidingen 54 - 55

Grijze vlak duidt het gebied van de gebruiker aan

3

Voorbeeld: Standaard programma P1 – Weekoverzicht

2. Verkorte omschrijving

De digitale ruimte thermostaat Open Therm, werkt alleen in samenwerking met een ketel, die voor Open Therm geschikt is. Het is denkbaar, dat bepaalde functies – zowel door de ketel als door de thermostaat, niet ondersteund worden. Bijv. het beschikbaar stellen/verwarmen van het tapwater. Informeer in de gebruiksaanwijzing van uw ketel, of het beschikbaar stellen van het tapwater* ondersteund wordt. De ruimte thermostaat Open Therm kan met haar verschillende programma's, aan de individuele wensen aangepast, de ruimte temperatuur sturen. U stelt ook de temperatuur van het tapwater in. Het apparaat bevat:

Standaard programma's

Deze standaardprogramma's komen overeen met de kalenderweek en zijn op verschillende leefgewoontes afgestemd.

Individuele programa's

Deze 4 programma's kunnen op de persoonlijke behoeften worden ingesteld.

Bedrijfstoestand AUTOmatisch

In deze stand funktioneert het apparaat volgens één van de gekozen standaardprogramma's of individuele programma's.

Continue-bedrijf

In dit bedrijf blijft de temperatuur konstant op één van de gekozen temperatuurniveau's, totdat een andere bedrijfstoestand wordt gekozen.

Bedrijfstoestand HOLIDAY (vakantie)

Is aktief gedurende een vooraf ingesteld aantal (vakantie) dagen en schakelt daarna over op een reeds ingesteld programma.

Bedrijfstoestand tapwater

De temperatuur van het tapwater kunt u aan de hand van de gegevens van de ketel instellen, zowel AAN – als UIT schakelen (ON/OFF).

Programmeren

Wanneer u het apparaat van de sokkel neemt en de accu is vol geladen (laadduur zie technische gegevens), is de verzorging voor een bepaalde tijd gewaarborgd.

- ongeveer 5 uren, wanneer u geen toetsen bedient

- ongeveer 3 uren, wanneer u gegevens ingeeft / verandert

U kunt – comfortabel vanuit de stoel uw programma ingeven / veranderen. Systeemgegevens – zie hoofdstuk 7, kunnen alleen online ingesteld worden. Wanneer binnen ca. 1 minuut geen toets wordt bedient, begint het display te knipperen. Met de toets PROG of TIME kunt u uw programmering voortzetten. U moet met programmering rekening houden met de tijd dat uw verwarmingsinstallatie nodig heeft om de gewenste temperatuur te bereiken. Apparaat op de sokkel klikken (zie hoofdstuk 3).

* Open Therm is een begrip van de techniek, die het mogelijk maakt, met maar twee aders, tussen twee apparaten een communicatie tot stand te brengen, die meer kan dan alleen de verwarming AAN en UIT te schakelen.

2.1 Eenvoudige functies

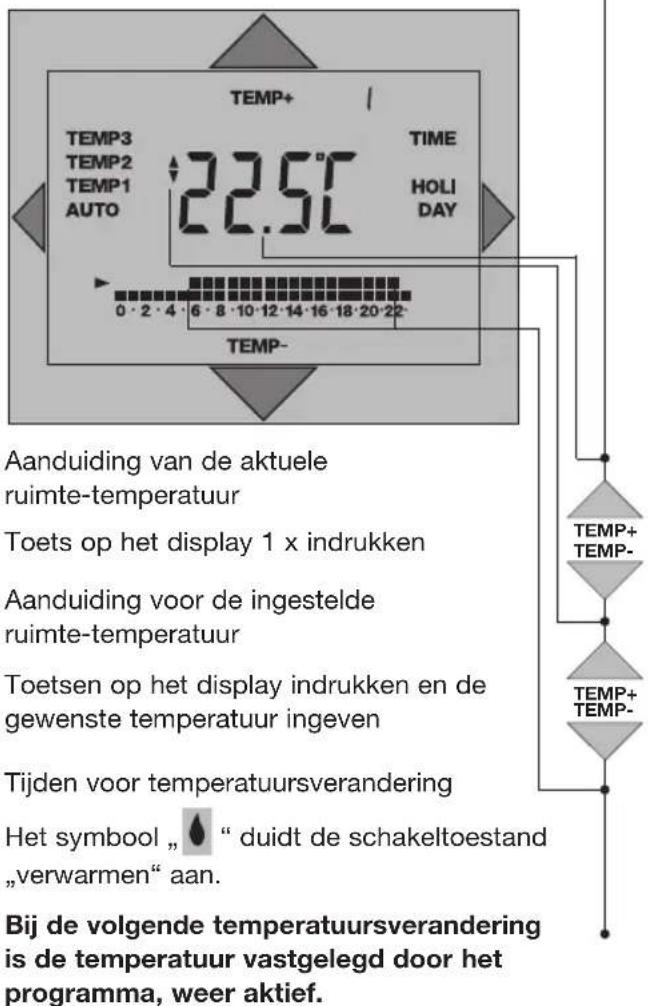

Uw apparaat is aangesloten en de installateur heeft met u, uw gewenste programma ingesteld. Indien u toch de temperatuur wilt veranderen, handelt u als volgt:

TEMP+ TEMP3 TEMP2 TEMP1 AUTO 22.5°C TIME HOLIDAY 0 - 2 - 4 - 6 - 8 - 10 - 12 - 14 - 16 - 18 - 20 - 22- TEMP- Aanduiding van de aktuele ruimte-temperatuur Toets op het display 1 x indrukken Aanduiding voor de ingestelde ruimte-temperatuur Toetsen op het display indrukken en de gewenste temperatuur ingeven Tijden voor temperatuursverandering Het symbool „ “ duidt de schakeltoestand „verwarmen“ aan. Bij de volgende temperatuursverandering is de temperatuur vastgelegd door het programma, weer aktief.

3. Installatie

De montage/installatie moet door een vakman met zorg worden uitgevoerd Voor de montage de Installatie uitschakelen! Voor de montage de verwarming uitschakelen!

Aanwijzingen voor de kabels: Aantal aders 2 / niet twisted pair* Max. lengte van de kabel 50 m / max. kabelweerstand 2 x 5 Ohm

* door elektrische storingen in de omgeving van de installatie kan het overdragen van informatie negatief beïnvloed worden. Wij adviseren in dit geval wel afgeschermde kabel met twisted pair te gebruiken. Zie installatie – aanwijzingen van de ketel.

famoso van de sokkel nemen

③ Schroeven losdraaien Beschermhuis wegnemen Let op ophangclips

④ Aansluitleidingen door de openingen van de sokkel brengen. Sokkel op vaste ondergrond of Inbouwdoos monteren

3.1 Aansluiting

De montage moet door een vakman met zorg worden uitgevoerd.

Controleer en stel vast, dat de aansluitdraden geen spanning voeren.

max. 2,5 mm² 6 mm

Aansluitdraden goed af-isoleren en volgens het aansluitschema aansluiten

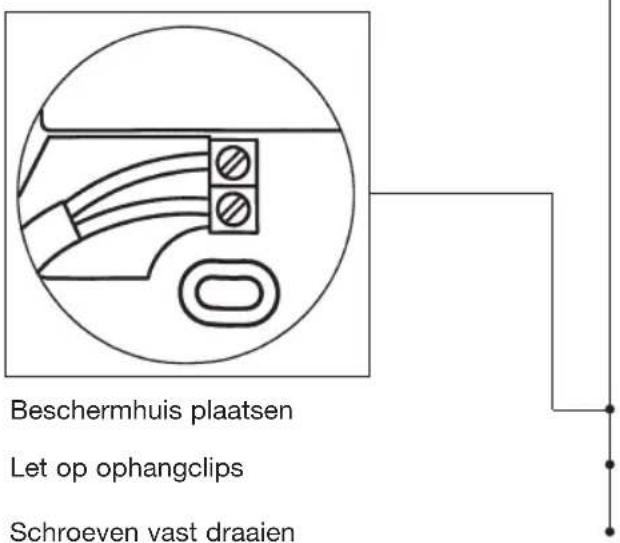

Beschermhuis plaatsen Let op ophangclips Schroeven vast draaien

1. Tijd/Datum instellen 9

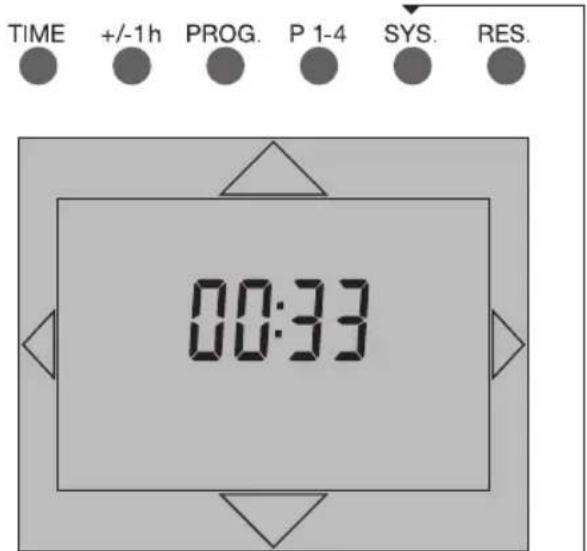

TIME +/-1h PROG. P 1-4 SYS. RES. TIME+ 20:00 +1h DAY TIME- TIME+ TIME+ TIME- DAY TIME+ TIME- Bij instelling in de zomertijd, +/-1h toets 1 x indrukken in het display verschijnt +1h Toets indrukken – aktuele tijd instellen Toets indrukken – Dag instellen Aanduiding dag 1=ma, 2=di, 3=wo, 4=do, 5=vr, 6=za, 7=zo Invoer bevestigen: TIME toets 1 x indrukken Terug naar AUTOMatisch programma-verloop.

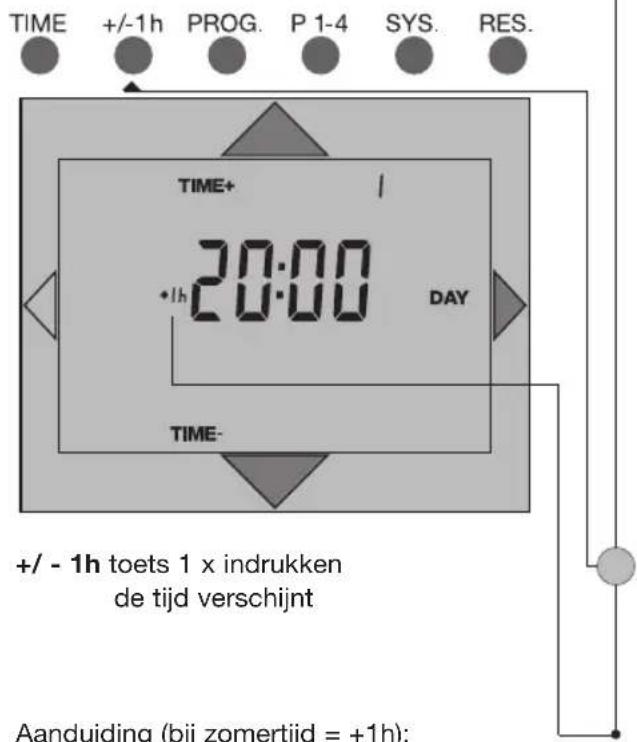

4.1 Zomer/Wintertijd instellen

TIME +/-1h PROG. P 1-4 SYS. RES. TIME+ 20:00 +1h 20:00 DAY TIME- +/- - 1h toets 1 x indrukken de tijd verschijnt Aanduiding (bij zomertijd = +1h);

Aanduiding (bij zomertijd = +1h); bij wintertijd (normale tijd) geen aanduiding in het display)
Let op: In de zomertijd dient de aanduiding +1h ingesteld te zijn.

4.2 Aktuele tijd opvragen

TEMP3 TEMP2 TEMP1 AUTO +1h 14:00 TIME HOLIDAY 0 - 2 - 4 - 6 - 8 - 10 - 12 - 14 - 16 - 18 - 20 - 22 - TIME Toets 1 x indrukken Aanduiding TIME knippert Aanduiding geeft aktuele tijd aan Aanduiding geeft aktuele dag aan Indien er geen toets wordt ingedrukt, keert de aanduiding automatisch na 8 seconden terug naar de uitgangs- positie AUTO Toets indrukken Terug naar het AUTOmatische programma-verloop

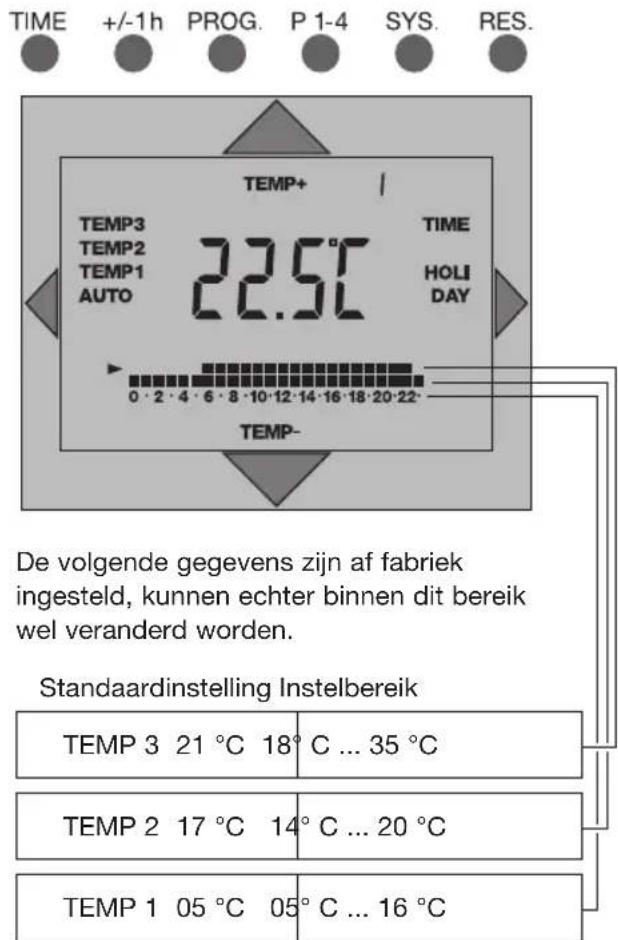

1. Temperatuurniveaus


TIME +/-1h PROG. P 1-4 SYS. RES. TEMP+ TEMP3 TEMP2 TEMP1 AUTO 22.5°C TIME HOLIDAY 0 · 2 · 4 · 6 · 8 · 10 · 12 · 14 · 16 · 18 · 20 · 22· TEMP- De volgende gegevens zijn af fabriek ingesteld, kunnen echter binnen dit bereik wel veranderd worden. Standaardinstelling Instelbereik TEMP 3 21 °C 18° C ... 35 °C TEMP 2 17 °C 14° C ... 20 °C TEMP 1 05 °C 05° C ... 16 °C

Vorstbescherming zie technische gegevens.

Opmerking: Het temperatuur meetbereik ligt tussen 0°C ... 40°C. Ligt de waarde eronder of erboven, wordt dit weergegeven met de aanduiding: --:-°C.

5.1 Temperatuurniveaus wijzigen

TEMP+ TEMP3 TEMP2 TEMP1 AUTO 21.0°C TIME HOLIDAY 0·2·4·6·8·10·12·14·16·18·20·22 TEMP- Toets indrukken temperatuurniveau kiezen TEMP 3 21°C TEMP 2 17°C TEMP 1 5°C (Standaard instelling) Symbool knippert Display toont de ingestelde tijd TEMP+ TEMP- Toets indrukken – temperatuur wijzigen Auto Toets indrukken - AUTO = automatisch programma-verloo

Opmerking:

Stel de temperaturen van de niveau's dusdanig in dat de waarde van TEMP 3 hoger ligt dan van TEMP 2 en deze op haar beurt weer hoger dan TEMP 1.

Programma's

1. Standaard programma's P 1 - P 4

De standaard programma's zijn geprogrammeerd voor de gehele week en zijn op verschillende levensgewoonten afgestemd. Het is mogelijk ze individueel te wijzigen.

2. Individuele programma's

De 4 Standaard programma's kunnen afzonderlijk gewijzigd worden.

Bedrijfstoestanden:

1. Bedrijfstoestand AUTOmatisch

In de toestand funktioneert het apparaat volgens één van de gekozen standaard programma's of volgens het individuele programma.

2. Continue-temperaturen

Voor de standen TEMP 3, TEMP 2 en TEMP 1 geldt een eigen temperatuur, welke gewaarborgd blijft totdat een andere bedrijfstoestand wordt gekozen of het apparaat uitgeschakeld wordt.

De temperatuur van het tapwater kunt u volgens de gegevens van de ketel instellen, dus AAN - UIT en AUTO schakelen (ON/OFF/AUTO).

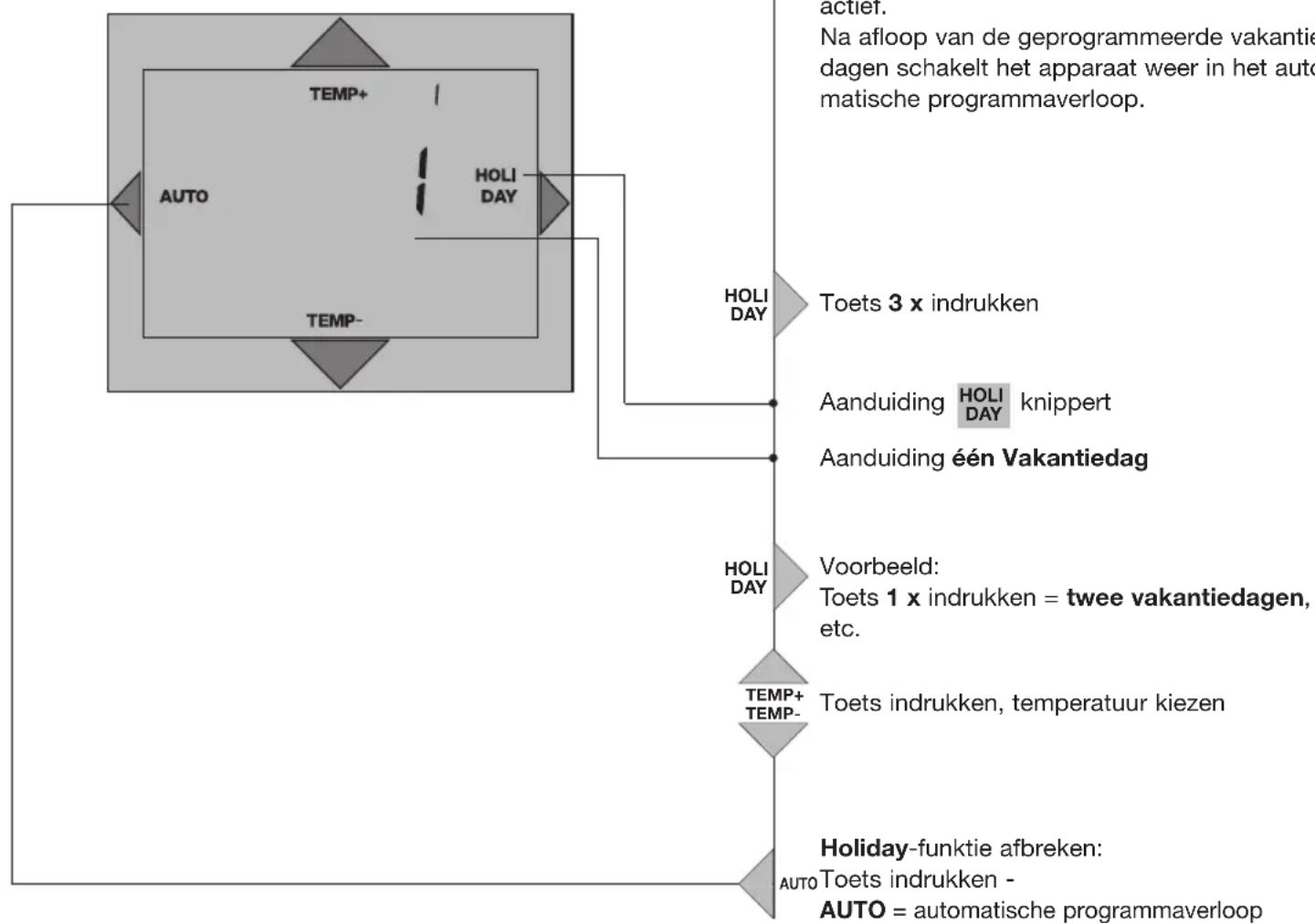

4. HOLIDAY (vakantie)

Is aktief voor een aantal geprogrammeerde dagen en schakelt daarna weer om naar een vooraf gekozen programma.

6. Overzicht programma's en bedrijfsfuncties

Standaard programma

P 1 Blz. 16

P 2 Blz. 17

P 3 Blz. 18 - 19

P 4 Blz. 20 - 23

Individuele programmering Blz. 26 - 27

Bedrijfstoestanden

AUTO Blz. 32 - 33

TEMP 3 Blz. 34 - 35

TEMP 2 Blz. 34 - 35

TEMP 1 Blz. 34 - 35

Tapwater ON/OFF/AUTO Blz. 36 - 37

HOLIDAY (Vakantie) Blz. 38 - 39

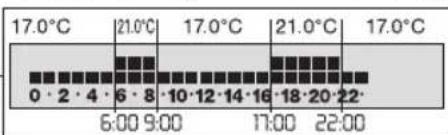

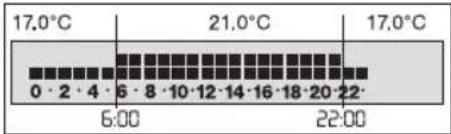

6.1 Standaardprogramma P 1

Het standaardprogramma P 1 is een

dag- en avondprogramma.

Dit betekent dat het zo is ingesteld dat zowel overdag als 's avonds een aangename temperatuur heerst.

Tijd en temperatuurwisseling:

Voorbeeld met standaardinstellingen voor

de temperatuurniveau's

TEMP 3 = 21°C

TEMP 2 = 17°C

Maandag tot donderdag

van 06:00 - 22:00 uur TEMP 3

van 22:00 - 06:00 uur * TEMP 2

van 06:00 - 23:00 uur TEMP 3

van 23:00 - 07:00 uur * TEMP 2

van 07:00 - 23:00 uur TEMP 3

van 23:00 - 06:00 uur * TEMP 2

Het standaardprogramma P 2 is een volledige werkdag programma.

Dit betekent dat het zo is ingesteld dat er op werkdagen tijdens het ontbijt, 's avonds en in het weekend een aangename temperatuur heerst.

Tijd en temperatuurwisseling:

Voorbeeld met standaardinstellingen voor de temperatuurniveau's

TEMP 3 = 21°C

TEMP 2 = 17°C

Maandag tot vrijdag

van 06:00 - 09:00 uur TEMP 3

van 09:00 - 17:00 uur TEMP 2

van 17:00 - 22:00 uur TEMP 3

van 22:00 - 06:00 uur* TEMP 2

* (volgende dag, 07:00 uur zaterdag)

van 07:00 - 23:00 uur TEMP 3

van 23:00 - 07:00 uur* TEMP 2

* (volgende dag, 06:00 uur maandag)

Het standaardprogramma P 3 is een werkdag programma.

Dit betekent dat het zo is ingesteld dat er op werkdagen tijdens het ontbijt, middageten en 's avonds en tevens in het weekend een aangename temperatuur heerst.

Tijd en temperatuurwisseling:

Voorbeeld met standaardinstellingen voor de temperatuurniveau's

TEMP 3 = 21°C

TEMP 2 = 17°C

Maandag tot vrijdag

van 06:00 - 08:00 uur TEMP 3

van 08:00 - 11:00 uur TEMP 2

van 11:00 - 14:00 uur TEMP 3

van 14:00 - 17:00 uur TEMP 2

van 17:00 - 22:00 uur TEMP 3

van 22:00 - 06:00 uur * TEMP 2

* (volgende dag, 07:00 uur zaterdag)

Zaterdag en zondag

van 07:00 - 23:00 uur TEMP 3

van 23:00 - 07:00 uur * TEMP 2

* (volgende dag, 06:00 uur maandag)

Het standaardprogramma P 4 is een

Weekendhuis-programma.

Dit betekent dat het zo is ingesteld dat vrijdagmiddag en het gehele weekend een aangename temperatuur heerst.

Tijd en temperatuurwisseling:

Voorbeeld met standaardinstellingen voor de temperatuurniveau's

TEMP 3 = 21°C

TEMP 2 = 17°C

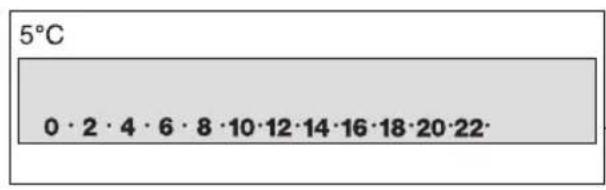

TEMP 1 = 5°C

Maandag tot donderdag

Continue TEMP 1

Vrijdag

van 12:00 - 18:00 uur TEMP 2

van 18:00 - 23:00 uur TEMP 3

van 23:00 - 06:00 uur * TEMP 2

* (volgende dag)

Zaterdag

van 06:00 - 23:00 uur TEMP 3

van 23:00 - 06:00 uur * TEMP 2

* (zondag)

Zondag

van 06:00 - 23:00 uur TEMP 3

van 23:00 - 12:00 uur * TEMP 1

* (vrijdag)

TIME +/-1h PROG. P 1-4 SYS. RES. TEMP3 TEMP2 TEMP1 AUTO P1 TIME HOLIDAY 0·2·4·6·8·10·12·14·16·18·20·22·

1. 5 Keuze uit programma's P1 t/m P4

P 1-4 Toets indrukken Standaard programma kiezen

Display Toont het gekozen Standaard programma

Na ca. 8 seconden schakelt het display automatisch terug naar de uitgangspositie.

24 TIME +/-1h PROG. P 1-4 SYS. RES. 6.6 Individuel programma kiezen/uitlezen Het individuele programma is een gewijzigd standaard programma. U wilt bijvoorbeeld het standaardprogramma P 1 uitlezen of veranderen. P 1- 4 Toets indrukken het standaard programma P 1 kiezen PROG. Toets 1 x indrukken In het display verschijnt 1= Ma TIME Toets ingedrukt houden totdat 1e tijd 6:00 verschijnt. TIME Toets ingedrukt houden totdat 2e tijd 22:00 verschijnt. enz. PROG. Toets 1 x indrukken In het display verschijnt 2= Di. enz. Tijden voor temperatuur-wisseling Kiezen/uitlezen beëindigen: TIME toets indrukken 1. 2.

26 TIME +/-1h PROG. P 1-4 SYS. RES. TEMP+ 3 TIME 6:00 COPY •lh 0 • 2 • 4 • 5 • 8 • 10 • 12 • 14 • 16 • 18 • 20 • 22 TEMP- 6. TIME TEMP- Opmerking: De kortst mogelijke tijd tussen het wisselen van twee temperaturen moet min. 1 uur zijn. Per dag zijn max. 8 temperatuurs-veranderingen mogelijk. Indien er meer worden geprogram- meerd dan 8, zal het display --:-- aangeven.

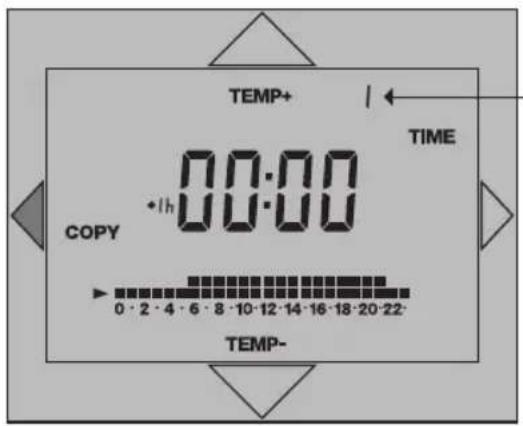

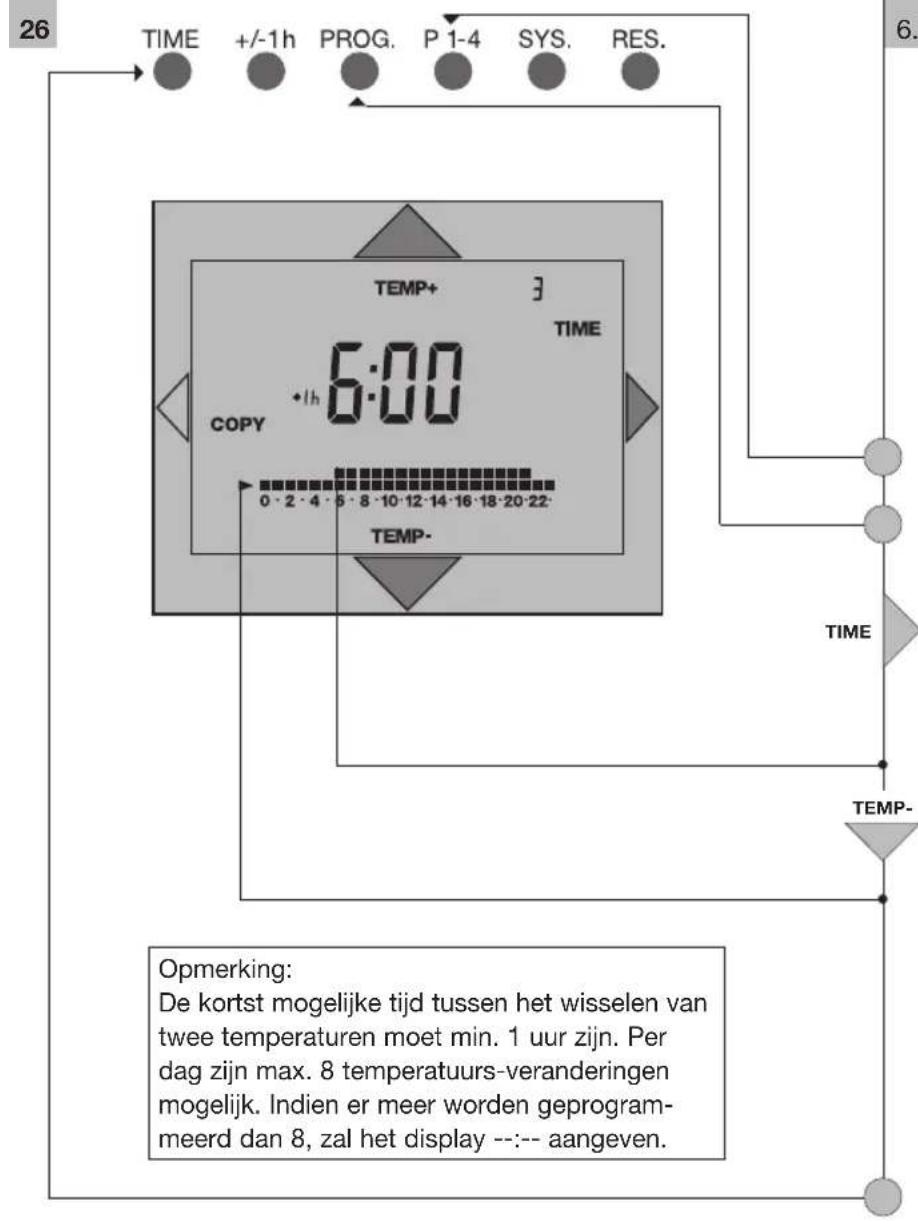

6.6.1 Individuel programma invoeren

Maandag tot donderdag Vrijdag Zaterdag en zondag

Voorbeeld:

Pas het programma P 1 naar uw behoefte als volgt aan: U wilt op woensdag de temperatuur de gehele dag op 17°C ingesteld hebben.

P1- 4 Toets indrukken tot P 1 in het display verschijnt

PROG. Toets 3 x indrukken

In het display verschijnt dan een 3= Woensdag

Toets ingedrukt houden tot de aanduiding automatisch bij 6:00stopt.

(Temperatuursverandering)

Aanduiding tijd van temperatuur-wisseling

Toets 1 x indrukken

Cursor springt naar de onderste balk = TEMP 2 = 17°C De bovenste balk verdwijnt.

De verwarming zal de temperatuur op 17°C brengen en hierop houden tot de temperatuur-wisseling van de volgende morgen.

Invoer beëndigen:

TIME toets indrukken

TIME

+/-1h

PROG.

P 1-4

SYS.

RES.

PROG toets indrukken

Voorbeeld:

U heeft de eerste dag geprogrammeerd.

Om dit dagprogramma op de volgende dag over te dragen drukt u op de

COPYToets

Dag 1 COPY naar dag 2 - COPY naar dag 3 enz.

Display geeft de gekozen dag weer

Opmerking:

Let erop, dat de laatst ingestelde temperatuur van de gekopieerde dag zo lang blijft gelden, totdat er op de volgende dag een andere temperatuur is geprogrammeerd. Controleer altijd het ingevoerde programma dag voor dag zoals beschreven op blz. 20.

TIME Toets indrukken om terug te keren naar het automatische programma-verloop

TEMP+ TEMP3 TEMP2 TEMP1 AUTO 21.0°C TIME HOLIDAY 0·2·4·6·8·10·12·14·16·18·20·22- TEMP-

6.7 Bedrijfstoestand AUTO 33

In deze stand funktioneert het apparaat altijd weer volgens een van de 4 standaard programma's of volgens het individuele programma

AUTO Toets indrukken

Display gekozen bedrijfstoestand

AUTO knippert in het display

TEMP+ TEMP3 TEMP2 TEMP1 AUTO 21.0°C TIME HOLI DAY TEMP- 0 - 2 - 4 - 6 - 8 - 10 - 12 - 14 - 16 - 18 - 20 - 22

6.8 Bedrijfstoestand TEMP 3
6.9 Bedrijfstoestand TEMP 2
6.10 Bedrijfstoestand TEMP 1

De temperaturen zijn in drie bedrijfstoestanden verwerkt. De gekozen temperatuur blijft zo lang konstant, tot er een andere bedrijfstemperatuur is gekozen.

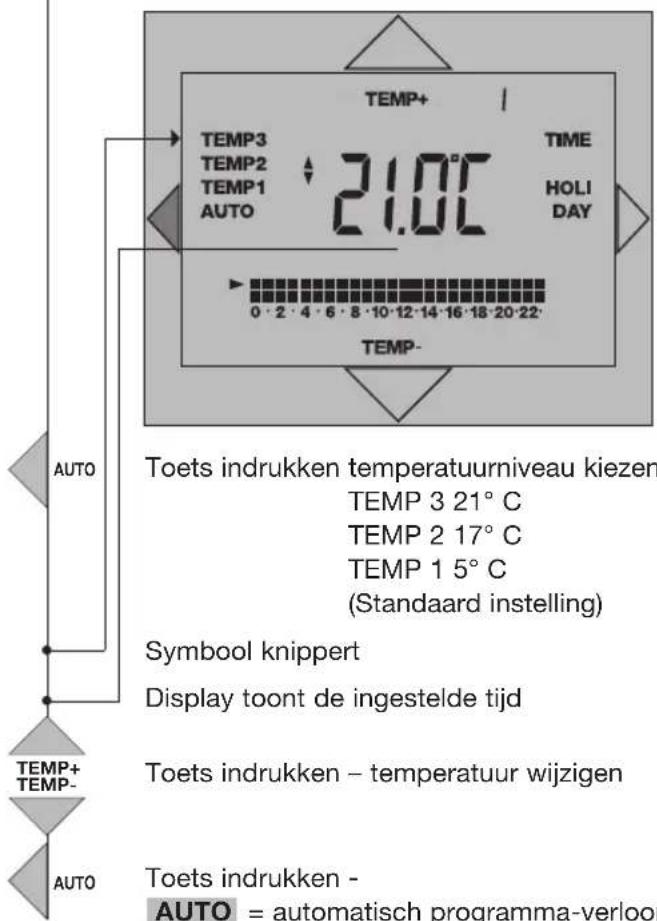

AUTO Toets indrukken Temperatuurniveau kiezen

TEMP 3 21°C

TEMP 2 17^ C

TEMP 1 5°C

(Standaard instellingen)

Display Gekozen bedrijfstoestand

Voorbeeld:

TEMP 3 knippert in

het display

Display Toont ingetelde temperatuur

Voorbeeld:

21.0°C

Na ca. 8 seconden wordt de aktuele ruimte- temperatuur weer getoont

Wilt u naar het automatische

programma-verloop terug:

AUTO Toets indrukken - tot AUTO knippert

6.11 Bedrijfstoestand tapwater

Raadpleeg de handleiding van uw ketel, of het verwarmen van het tapwater* ondersteund wordt.

Het symbool „+“ duidt de functie „tapwater aan“.

Het symbool „ ◆ “ duidt aan, wanneer de ketel daadwerkelijk verwarmt.

Aanwijzing: Wanneer de ketel het verwarmen van het tapwater niet ondersteund, worden ook geen bijbehorende symbolen/menupunten aangeduidt.

Tapwater

UIT/AAN/AUTO (UIT/AAN/AUTO)

Deze voorkeuze biedt u:

AAN = duur AAN/verzorging van het tapwater is AAN-geschakeld

UIT = duur UIT/verzorging van het tapwater is UIT-geschakeld

AUTO = automatisch/programma-koppeling

In deze bedrijfsoort is het opwarmen van het tapwater als volgt vastgelegd:

• bij het eerste schakelcommando van de actuele dag, wanneer de verwarming op TEMP 3 schakelt, wordt ook het tapwater AAN-geschakeld.
• bij het laatste schakelcommando van de actuele dag, wanneer de verwarming van TEMP 3 op TEMP 2 of TEMP 1 schakelt, wordt de verzorging van het tapwater weer UIT-geschakeld.

NL

TEMP 3 TEMP 2 TEMP 1 Tapwater verwarmen AAN of Tapwater verwarmen UIT

De schakeltoestand UIT/AAN of AUTO is aangeduid.

AAN = tapwater AAN

UIT = tapwater UIT

AUTO = tapwater automatisch/

programma-koppeling

Wanneer u geen toets meer bediend, wordt na ca.

8 seconden de actuele ruimte temperatuur aangeduid.

* Het tapwater wordt volgens de ingestelde gewenste waarde opgewarmd. De min. en max. gewenste waarde (temperatuur), bijv. min. 40 °C, max. 60 °C, worden door de ketel bepaald. U kunt zodoende maar één temperatuur instellen, die dit bereik toelaat. Gewenste waarde van het tapwater, zie punt 7.1

NL

6.12 Bedrijfstoestand HOLIDAY 39

In deze functie schakelt het apparaat op temperatuurniveau 1 (instelling +5 °C) en is voor het aantal geprogrammeerde vakantiedagen actief.

Na afloop van de geprogrammeerde vakantiedagen schakelt het apparaat weer in het automatische programmaverloop.

Toets 3 x indrukken

Aanduiding HOLIDAY knippert

Aanduiding één Vakantiedag

Voorbeeld:

Toets 1 x indrukken = twee vakantiedagen, etc.

Toets indrukken, temperatuur kiezen

Holiday-funktie afbreken:

AUTO Toets indrukken -

AUTO = automatische programmaverloop

TIME +/-1h PROG. P 1-4 SYS. RES.

Raadpleeg de handleiding van uw ketel, of het verwarmen van het tapwater* ondersteund wordt.

Aanwijzing: Wanneer de ketel het verwarmen van het tapwater niet ondersteund, worden ook geen bijbehorende symbolen/menupunten aangeduidt. Bepaalde ketels bieden geen mogelijkheid de gewenste waarde voor het tapwater met behulp van de ruimte thermostaatklok te verstellen. De vooraf ingestelde waarde kan alleen gelezen worden.

SYS. Toets 1x indrukken Het display duidt bijv. H60°C (weergeven zoals in het display)

Gewenste waarde instellen:

TEMP+ = temperatuurwaarde hoger TEMP- = temperatuurwaarde lager

TEMP+ TEMP-

Toets drukken – temperatuurwaarde veranderen

TIME +/-1h PROG. P 1-4 SYS. RES. HEAL RES

7.2 RESET Ketel

Wanneer de ketel deze functie ondersteund, kunt u in het geval van een foutmelding (zie punt 7.4), vanuit de ruimte thermostaatklok een reset van de ketel geven.

SYS. Toets opnieuw indrukken

Het display duidt HERE (weergeven zoals in het display) Res. drukken, de ketel wordt gereset.

* Het tapwater wordt volgens de ingestelde gewenste waarde opgewarmd. De min. en max. gewenste waarde (temperatuur), bijv. min. 40 °C, max. 60 °C, worden door de ketel bepaald. U kunt zodoende een temperatuur instellen, die dit bereik toelaat. Bedrijfsoort tapwater, zie punt 6.11

7.3 Communicatiestatus

SYS. Toets opnieuw indrukken

Het display duidt aan: Ot:P = Communicatie goed (OpenTherm plus) of Ot: = Communicatie niet goed (OpenTherm plus)

wanneer de communicatie met Open Therm light plaatsvindt zijn er geen symbolen aangeduid.

7.4 Foutmelding ketel

TIME +/-1h PROG. P 1-4 SYS. RES. 00:33

Wanneer de ketel een fout meldt, of de communicatie verstoord wordt, knippert het display van de ruimte thermostaatklok. Het knippert zolang, totdat de fout verholpen is. (Reset van de ketel zie punt 7.2)

Met de toets SYS. kunt u de foutmelding lezen, die wordt als vier cijferige code weer gegeven. De opbouw van deze foutmeldcode, (alleen de twee meest rechtse cijfers), kunt u lezen in de handleiding van de ketel.

Foutmelding lezen

SYS. Toets 1x indrukken

Foutmelding, vier cijferige code is aangeduid.

8. RESET

8.1 Ruimte thermostaatklok

TIME +/-1h PROG. P 1-4 SYS. RES. TIME+ 20:00 DAY TIME-

Het apparaat wordt in een gedefinieerde toestand gezet. De tijd wordt op maandag 20.00 uur gezet.

Ruimte thermostaatklok terugzetten

RES. toets indrukken

De communicatie tussen de ruimte thermostaatklok en de ketel wordt hersteld. Dit kan in sommige gevallen enkele seconden duren.

Tijd/Dag instellen, zie punt 4

8.2 Ketels

zie punt 7.2

Worden geen toetsen meer bediend, duidt het display na ca. 8 seconden de uitgangspositie aan.

TIME +/-1h PROG. P 1-4 SYS. RES. TIME+ 20:00 DAY TIME-

9. Bedrijfs instellingen

De standaard programma's P 1 - P 4 en de standaard instellingen voor de temperatuurniveau's worden opgeroepen en de aktuele tijd wordt op maandag 20:00 uur gezet. De individuele instellingen worden hierdoor gewist.

PROG. Toets indrukken en vasthouden

RES. Toets indrukken

RES. Toets loslaten

PROG. Knop ingedrukt houden tot in het display 20:00 uur verschijnt.

TIME Toets 1x indrukken

Tijd en datum instellen zie punt 4

Standaard programma's kiezen zie punt 6.1 of Individueel programma invoeren zie punt 6.6.ff

Omgevings temperatuur - 5°C tot + 45°C

Nauwkeurigheid Typ 2,5 sec/dag bij + 25°C

Gangreserve 5 h

Laadduur 24 h

Kortste schakeltijd:

• dagprogramma 1 uur.
• weekprogramma 1 uur.

Programmeerbaar elke 15 min.

Schakelvoorkeuze ja

Aanduidingen diverse funkcie's:

Verwarming aan Symbool

Tapwater Symbol

Automatisch bedrijf AUTO

Continue bedrijf TEMP1,TEMP 2 of TEMP 3

Vakantie programma HOLIDAY

Montage Opbouw

Aansluiting Schroefklemmen, elk 2,5 mm ^4

Temperatuur Regelbereik verwarmen + 5°C tot + 35°C

Vorst bescherming Instelwaarde van TEMP 1 (Standaardinstelling 5°C)

Temperatuurschakelverschillen + / - 0,25 tot 0,4 K *

Apparaat functioneert niet

• geen symbolen
• geen verwarmen

Antwoord:

Aansluiting controleren zie punt 3.1

Eventueel reset indrukken zie punt 7.4

Probleem:

Waarde van het temperatuurniveau is niet instelbaar

Hulp-Info:

Let op de instelbereiken zie punt 6.1 ff

Probleem:

Bij de invoer, wordt de verkeerde toets bedient, of een foutieve waarde ingevoerd

Hulp-Info:

Programma verloop onderbreken: Herhaalt u de complete programmering.

12. Reiniging

Het apparaat met een droge doek reinigen. Geen bijtende schoonmaakmiddelen gebruiken.

13. Steekwoordenverwijzing

Steekwoord Blz.

Aansluiting 08

AUTO automatisch programmaverloop 53

Bedienelementen 52-53

Bedrijfs instellingen 12/15/45

Bedrijfs programma's 16-23

Communicatie-status 42-43

COPY-functie 31

Dag ingeven 09

Display 52-53

Duur - temperaturen 34-35

Eenvoudige bediening 06

Foutmeldingen ketel 44

HOLIDAY-bedrijfsoort 39

Individuel programma 24-25

Installatie 07

Instellingen wissen 44

Kopieer-functie 30-31

Montage 07

OpenTherm 05

Overzicht 54-55

Pijltoetsen 52-53

Programma ingeven/veranderen 26-27

Programma-koppeling 36

Steekwoord Blz.

Reiniging en onderhoud 49

Reset ketel 43/53

Reset ruimtethermostaat 43

Ruimtetemperatuur 34

Service 31

Sokkel apparaat 07

Standaard programma's 04-05

Symbolen 54-55

Systeeminstellingen 40-44

Temperatuurniveau's 12

Temperatuur tapwater instellen 37

Tijd instellen 09

Tijd opvragen 11

TIME tijdaanduiding 54-55

Toetsen 52-53

Vakantie-bedrijfsoort 38-39

Verkorte beschrijving 05

Vorstbescherming 12

Vragen en Antwoorden 49

Wintertijd 10

Zomertijd 10

TIME +/-1h PROG. P 1-4 SYS. RES.

HEAT TIME+ TEMP+ COOL 1234567 TEMP3 TEMP2 TEMP1 AUTO COPY OFF 88:00 TIME HOLI DAY PROP ON/OFF 0 · 2 · 4 · 6 · 8 · 10 · 12 · 14 · 16 · 18 · 20 · 22· HM TIME- TEMP- RES - + +

1. Overzicht/Bedieningstoetsen

TIME	Instellen van de aktuele tijdInvoer bevestiging
+/- 1h	Zomer/wintertijdomschakeling
PROG.	Oproepen, lezen en veranderenvan het programma
P 1-4	Keuze van de standaardprogramma's
SYS.	Systeeminstellingen
RES.	Terugzetten op een gedefinieerdebedrijfstoestand. Tijd Ma. 20:00 uur
	Temperatuur/tijd instellenTemperatuurniveau/systeeminstellingen kiezen/SchakeltoestandON voor het tapwater
	Temperatuur/tijd instellenTemperatuurniveau kiezenSchakeltoestand OFF voor het tapwater
	Keuze van de bedrijfstoestandenTEMP 1, TEMP 2, TEMP 3, AUTOCOPYSysteeminstellingen
	Opvragen van de aktuele tijdKeuze van de bedrijfstoestandenHOLIDAYSysteeminstellingenKeuze van de tijden voor detemperatuurverandering tapwater

NL

15. Overzicht/Display aanduidingen

HEAT Verwarmen

TIME +

t.b.v. tijd instelling

TIME-

TEMP+

t.b.v. temperatuur instelling

TEMP-

1234567 Aanduiding van de dag

TEMP 3 Keuze temperatuur niveau TEMP 3

TEMP 2 Keuze temperatuur niveau TEMP 2

TEMP 1 Keuze temperatuur niveau TEMP 1

AUTO Stand. progr. of ind. progr. werkt

COPY Kopieerfunktie bij invoeren van het individuele programma

ON Tapwater AAN

OFF Tapwater UIT

AUTO Tapwater AUTOmatisch

= Programma-koppeling

TIME Aktuele tijd

HOLIDAY stand HOLIDAY (vakantie)

RES RESET ketel

Verwarmen AAN/UIT

Tapwater AAN/UIT

Schakelprogramma in uren akt. temperatuurniveau Temperatuur / tijd / prog. Zomertijd

Gewenste waarde veranderen

2
