GEBRUIKSAANWIJZING Aquatak 100 Plus BOSCH

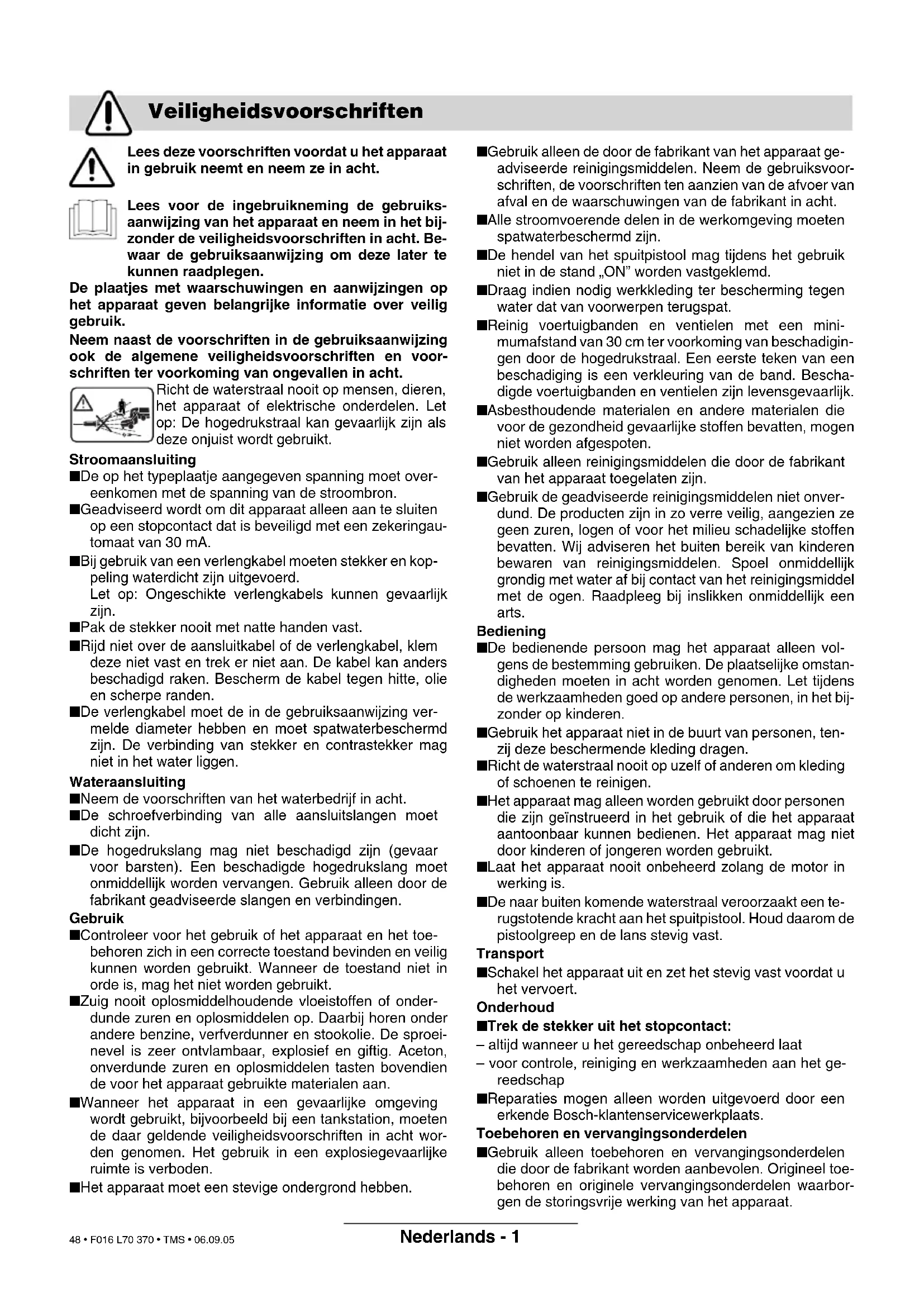

ga- rantito è minore di 91 dB (A). Procedimento di valu- tazione della conformità secondo appendice VIII. Leinfelden, 01.11.2004. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division Con riserva di modifiche Misure ecologiche Smaltimento Centro di Assistenza Clienti Dichiarazione di conformità F016 L70 370.book Seite 7 Donnerstag, 29. September 2005 10:40 10 47 • F016 L70 370 • TMS • 06.09.05Nederlands - 1 Lees deze voorschriften voordat u het apparaat in gebruik neemt en neem ze in acht. Lees voor de ingebruikneming de gebruiks- aanwijzing van het apparaat en neem in het bij- zonder de veiligheidsvoorschriften in acht. Be- waar de gebruiksaanwijzing om deze later te kunnen raadplegen. De plaatjes met waarschuwingen en aanwijzingen op het apparaat geven belangrijke informatie over veilig gebruik. Neem naast de voorschriften in de gebruiksaanwijzing ook de algemene veiligheidsvoorschriften en voor- schriften ter voorkoming van ongevallen in acht. Richt de waterstraal nooit op mensen, dieren, het apparaat of elektrische onderdelen. Let op: De hogedrukstraal kan gevaarlijk zijn als deze onjuist wordt gebruikt. Stroomaansluiting ■ De op het typeplaatje aangegeven spanning moet over- eenkomen met de spanning van de stroombron. ■ Geadviseerd wordt om dit apparaat alleen aan te sluiten op een stopcontact dat is beveiligd met een zekeringau- tomaat van 30 mA. ■ Bij gebruik van een verlengkabel moeten stekker en kop- peling waterdicht zijn uitgevoerd. Let op: Ongeschikte verlengkabels kunnen gevaarlijk zijn. ■ Pak de stekker nooit met natte handen vast. ■ Rijd niet over de aansluitkabel of de verlengkabel, klem deze niet vast en trek er niet aan. De kabel kan anders beschadigd raken. Bescherm de kabel tegen hitte, olie en scherpe randen. ■ De verlengkabel moet de in de gebruiksaanwijzing ver- melde diameter hebben en moet spatwaterbeschermd zijn. De verbinding van stekker en contrastekker mag niet in het water liggen. Wateraansluiting ■ Neem de voorschriften van het waterbedrijf in acht. ■ De schroefverbinding van alle aansluitslangen moet dicht zijn. ■ De hogedrukslang mag niet beschadigd zijn (gevaar voor barsten). Een beschadigde hogedrukslang moet onmiddellijk worden vervangen. Gebruik alleen door de fabrikant geadviseerde slangen en verbindingen. Gebruik ■ Controleer voor het gebruik of het apparaat en het toe- behoren zich in een correcte toestand bevinden en veilig kunnen worden gebruikt. Wanneer de toestand niet in orde is, mag het niet worden gebruikt. ■ Zuig nooit oplosmiddelhoudende vloeistoffen of onder- dunde zuren en oplosmiddelen op. Daarbij horen onder andere benzine, verfverdunner en stookolie. De sproei- nevel is zeer ontvlambaar, explosief en giftig. Aceton, onverdunde zuren en oplosmiddelen tasten bovendien de voor het apparaat gebruikte materialen aan. ■ Wanneer het apparaat in een gevaarlijke omgeving wordt gebruikt, bijvoorbeeld bij een tankstation, moeten de daar geldende veiligheidsvoorschriften in acht wor- den genomen. Het gebruik in een explosiegevaarlijke ruimte is verboden. ■ Het apparaat moet een stevige ondergrond hebben. ■ Gebruik alleen de door de fabrikant van het apparaat ge- adviseerde reinigingsmiddelen. Neem de gebruiksvoor- schriften, de voorschriften ten aanzien van de afvoer van afval en de waarschuwingen van de fabrikant in acht. ■ Alle stroomvoerende delen in de werkomgeving moeten spatwaterbeschermd zijn. ■ De hendel van het spuitpistool mag tijdens het gebruik niet in de stand „ON” worden vastgeklemd. ■ Draag indien nodig werkkleding ter bescherming tegen water dat van voorwerpen terugspat. ■ Reinig voertuigbanden en ventielen met een mini- mumafstand van 30 cm ter voorkoming van beschadigin- gen door de hogedrukstraal. Een eerste teken van een beschadiging is een verkleuring van de band. Bescha- digde voertuigbanden en ventielen zijn levensgevaarlijk. ■ Asbesthoudende materialen en andere materialen die voor de gezondheid gevaarlijke stoffen bevatten, mogen niet worden afgespoten. ■ Gebruik alleen reinigingsmiddelen die door de fabrikant van het apparaat toegelaten zijn. ■ Gebruik de geadviseerde reinigingsmiddelen niet onver- dund. De producten zijn in zo verre veilig, aangezien ze geen zuren, logen of voor het milieu schadelijke stoffen bevatten. Wij adviseren het buiten bereik van kinderen bewaren van reinigingsmiddelen. Spoel onmiddellijk grondig met water af bij contact van het reinigingsmiddel met de ogen. Raadpleeg bij inslikken onmiddellijk een arts. Bediening ■ De bedienende persoon mag het apparaat alleen vol- gens de bestemming gebruiken. De plaatselijke omstan- digheden moeten in acht worden genomen. Let tijdens de werkzaamheden goed op andere personen, in het bij- zonder op kinderen. ■ Gebruik het apparaat niet in de buurt van personen, ten- zij deze beschermende kleding dragen. ■ Richt de waterstraal nooit op uzelf of anderen om kleding of schoenen te reinigen. ■ Het apparaat mag alleen worden gebruikt door personen die zijn geïnstrueerd in het gebruik of die het apparaat aantoonbaar kunnen bedienen. Het apparaat mag niet door kinderen of jongeren worden gebruikt. ■ Laat het apparaat nooit onbeheerd zolang de motor in werking is. ■ De naar buiten komende waterstraal veroorzaakt een te- rugstotende kracht aan het spuitpistool. Houd daarom de pistoolgreep en de lans stevig vast. Transport ■ Schakel het apparaat uit en zet het stevig vast voordat u het vervoert. Onderhoud ■ Trek de stekker uit het stopcontact: – altijd wanneer u het gereedschap onbeheerd laat – voor controle, reiniging en werkzaamheden aan het ge- reedschap ■ Reparaties mogen alleen worden uitgevoerd door een erkende Bosch-klantenservicewerkplaats. Toebehoren en vervangingsonderdelen ■ Gebruik alleen toebehoren en vervangingsonderdelen die door de fabrikant worden aanbevolen. Origineel toe- behoren en originele vervangingsonderdelen waarbor- gen de storingsvrije werking van het apparaat. Veiligheidsvoorschriften F016 L70 370 - NL Seite 1 Donnerstag, 29. September 2005 1:52 13 48 • F016 L70 370 • TMS • 06.09.05Nederlands - 2 Het apparaat is bestemd voor het reinigen van op- pervlakken en voorwerpen buitenshuis, gereed- schappen, voertuigen en boten. Met het juiste toe- behoren kunnen ook door Bosch geadviseerde rei- nigingsmiddelen toegevoegd en afvoerbuizen ontstopt en kunnen roest en verflagen worden ver- wijderd. Dit product is niet geschikt voor bedrijfsma- tig gebruik. Het gebruik volgens bestemming heeft betrekking op een omgevingstemperatuur tussen 0 en 40 °C. Dit handboek bevat voorschriften over de juiste montage en het veilig gebruik van uw machine. Het is belangrijk dat u deze voorschriften zorgvuldig leest. De machine weegt in compleet gemonteerde toe- stand ongeveer 6.0 kg. Vraag indien nodig hulp om de machine uit de verpakking te nemen. Neem de hogedrukreiniger voorzichtig uit de verpak- king. Controleer of de volgende delen compleet zijn: – Hogedrukreiniger – Spuitpistool en hogedrukslang – Verlengbuis (alleen AQUATAK ECO/100/100 PLUS) – Spuitlans (alleen AQUATAK 10) – Breedstraalsproeier (paarse kleurcodering – al- leen AQUATAK ECO/100/100 PLUS) – Rotatiesproeier (rode kleurcodering – alleen AQUATAK 100 PLUS) – Reinigingsmiddelsproeier en fles – Aansluitstuk – Wasborstel (alleen AQUATAK 100 PLUS) – Gebruiksaanwijzing Neem contact op met uw leverancier wanneer onderdelen ontbreken of beschadigd zijn. Technische gegevens Hogedrukreiniger AQUATAK 10 AQUATAK ECO AQUATAK 100 AQUATAK 100 PLUS Bestelnummer 3 600 H76 ... 3 600 H76 ... 3 600 H76 ... 3 600 H76 ... Opgenomen vermogen [W] 1 300 1 450 1 400 1 500 Aanvoertempera- tuur max. [°C] 40 40 40 40 Aanvoerhoeveel- heid Min. [l/h] 17 17 17 17 Aanvoerdruk max. [bar] 1,5 – 6,0 1,5 – 6,0 1,5 – 6,0 1,5 – 6,0 Nominale druk [bar] 90 90 90 90 Maximumdruk [bar] 100 100 100 100 Doorstroming [l/h] 300 340 330 350 Reinigingsmiddel [l] 0,5 0,5 0,5 0,5 Gewicht [kg] 6,0 6,0 6,0 6,0 Veiligheidsklasse / II / II / II Serienummer Zie serienummer 13 (typeplaatje) op de machine. Gebruik volgens bestemming Inleiding Meegeleverd F016 L70 370 - NL Seite 2 Donnerstag, 29. September 2005 1:52 13 49 • F016 L70 370 • TMS • 06.09.05Nederlands - 3 1 Inschakelblokkering voor trekker 2 Trekker 3 Spuitpistool 4 Verlengbuis (alleen AQUATAK ECO/100/100 PLUS) 5 Breedstraalsproeier (alleen AQUATAK ECO/100/100 PLUS) 6 Hogedrukslang 7 Reinigingsmiddelsproeier met fles 8 Rotatiesproeier (alleen AQUATAK 100 PLUS) 9 Netstekker** 10 Aansluitstuk 11 Schakelaar 12 Straalsproeier (alleen AQUATAK 10) 13 Serienummer **verschilt per land In de gebruiksaanwijzing afgebeeld en beschreven toebehoren wordt niet altijd standaard meegeleverd. Elektrische veiligheid Uw machine is voor extra veiligheid geïsoleerd en heeft geen aarding nodig. De bedrijfsspanning be- draagt 230 V AC, 50 Hz (voor niet-EU-landen 220 V of 240 V, afhankelijk van de uitvoering). Gebruik al- leen goedgekeurde verlengkabels. Informatie krijgt u bij uw Bosch klantenservice. Wanneer u voor de hogedrukreiniger een verlengka- bel wilt gebruiken, zijn de volgende kabeldiameters voorgeschreven: 1,5 mm

tot max. 20 m lengte 2,5 mm

tot max. 50 m lengte Opmerking: Wanneer u een verlengkabel gebruikt, moet deze (zoals bij de veiligheidsvoorschriften be- schreven) een aardedraad bezitten die via de stek- ker met de aardedraad van uw elektrische installatie verbonden is. Vraag bij twijfel een vakman voor elektriciteit of de Bosch-klantenservice om advies. Voorzichtig: Verlengkabels die niet volgens de voorschriften zijn, kunnen gevaarlijk zijn. Ver- lengkabels, stekkers en contrastekkers moeten waterdicht uitgevoerd en voor gebruik buitens- huis goedgekeurd zijn. Kabelverbindingen moeten droog zijn en mogen niet op de grond liggen. Voor nog meer veiligheid wordt het gebruik van een foutstroomschakelaar (reststroomapparaat) met een afslagstroom van maximaal 30 mA geadvi- seerd. De foutstroomschakelaar moet voor elk ge- bruik worden gecontroleerd. Opmerking voor producten die niet in Groot-Brit- tannië worden verkocht: LET OP: voor uw veiligheid is het noodzakelijk dat de aan de machine aange- brachte stekker 9 met de verlengkabel verbonden wordt. De stekker van de verlengkabel moet tegen spatwater bestemd zijn en uit rubber bestaan of met rubber bekleed zijn. De verlengkabel moet met een trekontlasting worden gebruikt. Wanneer de aansluitkabel beschadigd is, mag deze alleen door een erkende Bosch-werkplaats worden gerepareerd. Wateraansluiting Schroef het aansluitstuk 10 op de wateraanslui- ting 14. / Verbind de wateraansluiting (niet meegele- verd) met de waterkraan en met het apparaat. Hogedrukslang en spuitpistool aansluiten Schroef de hogedrukslang 6 stevig op het aan- sluitstuk 15 vast. Sluit de verlengbuis 4/straalsproeier 12 aan op het spuitpistool 3. Steek daarbij de verlengbuis 4/ straalsproeier 12 vast, duw ertegen en draai de buis een kwartslag met de wijzers van de klok mee om deze te vergrendelen. Steek de breedstraalsproeier 5 op de verleng- buis 4 en draai de sproeier tot deze klikt om te ver- grendelen. Bestanddelen van de machine Voor uw veiligheid Let op! Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onder- houds- of reinigingswerkzaamheden uitvoert. Hetzelfde geldt wanneer de stroomkabel be- schadigd, doorgesneden of in de war is. Montage

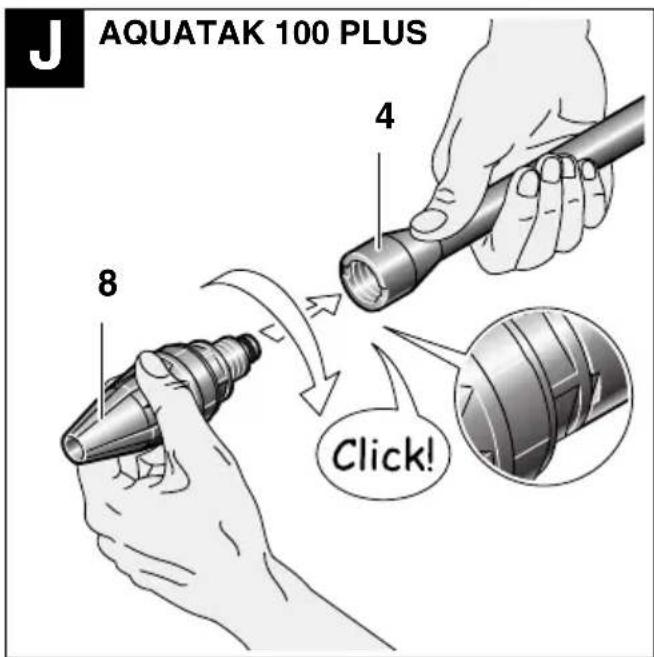

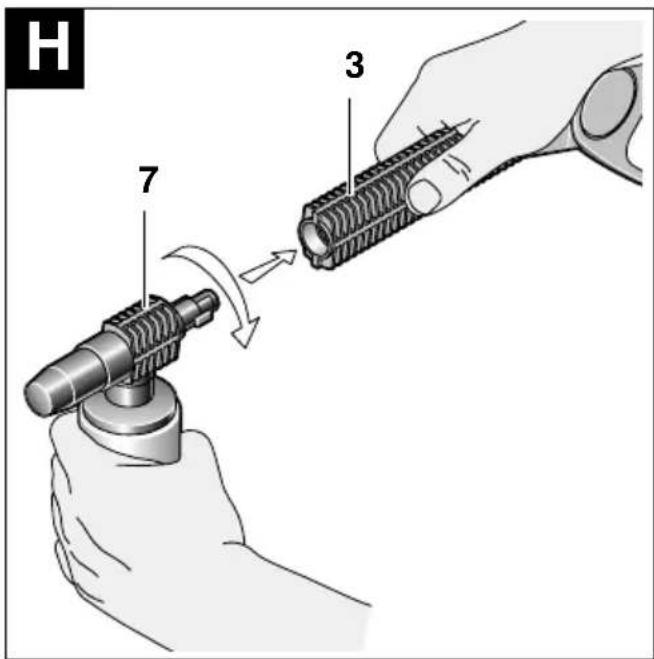

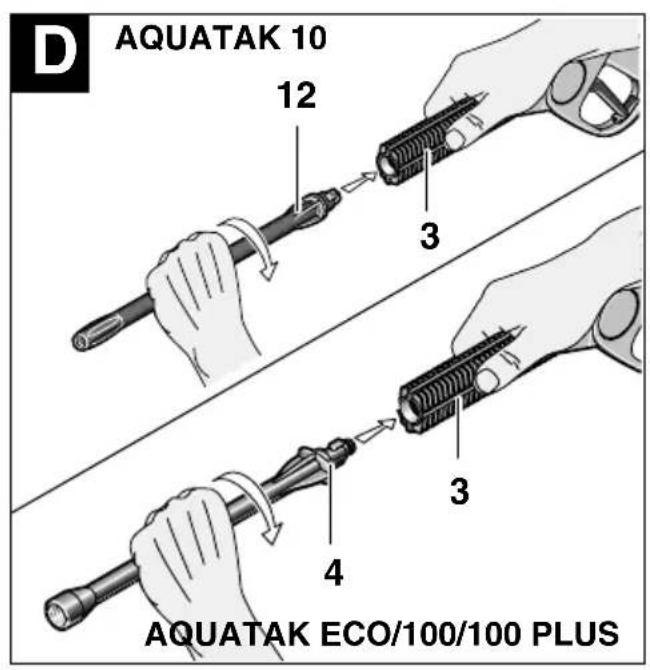

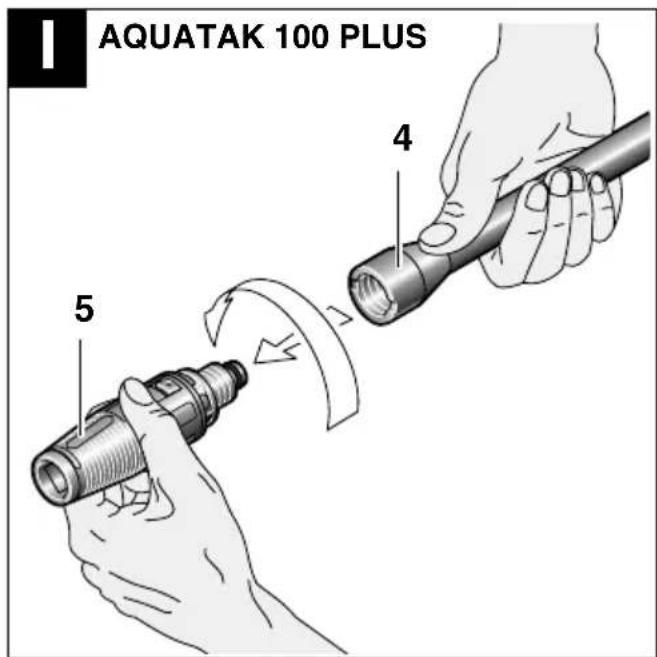

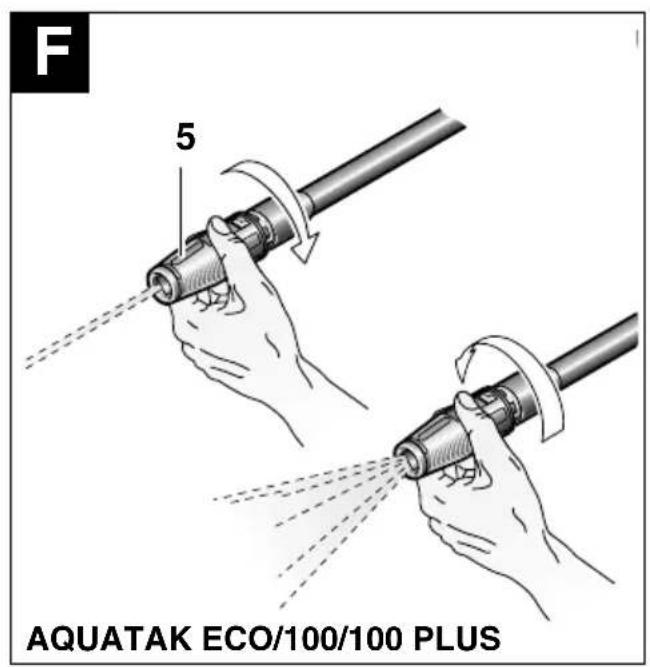

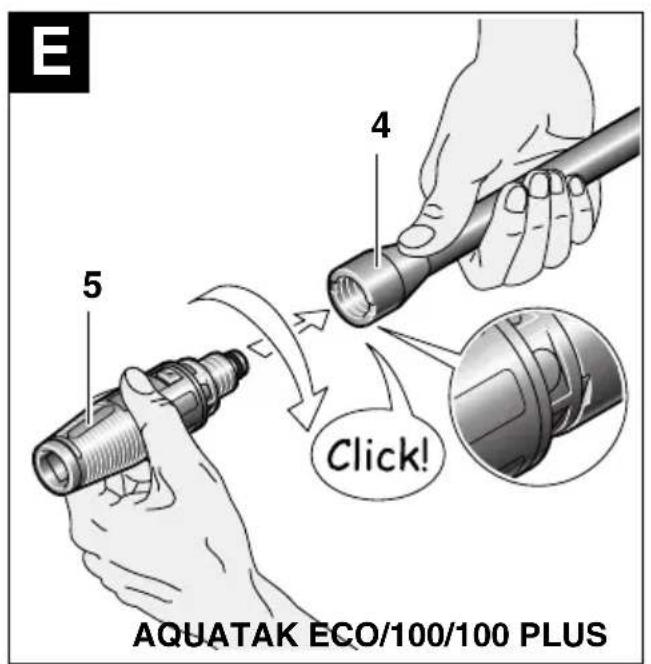

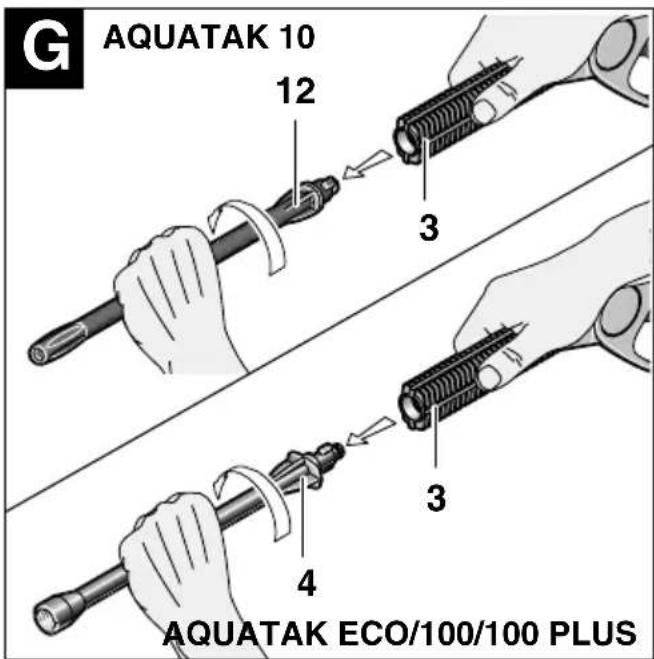

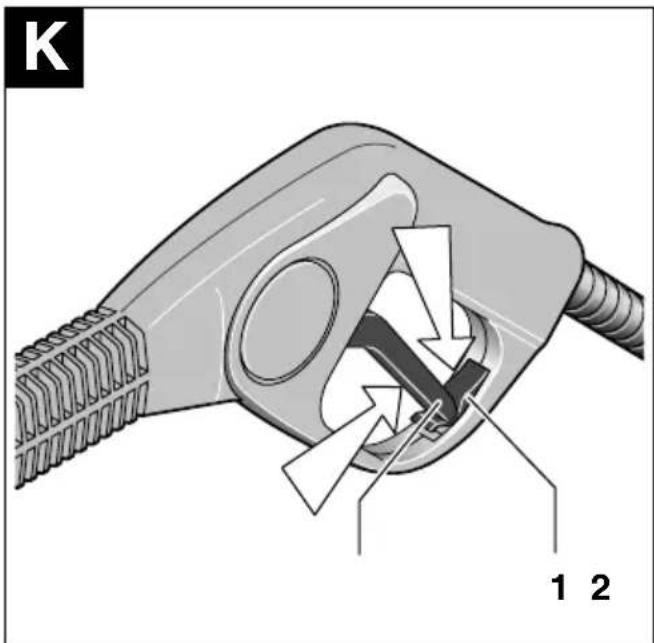

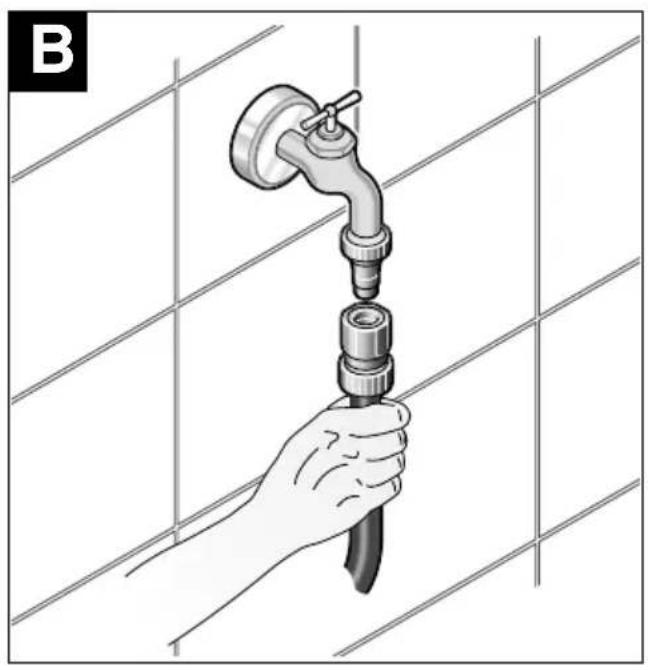

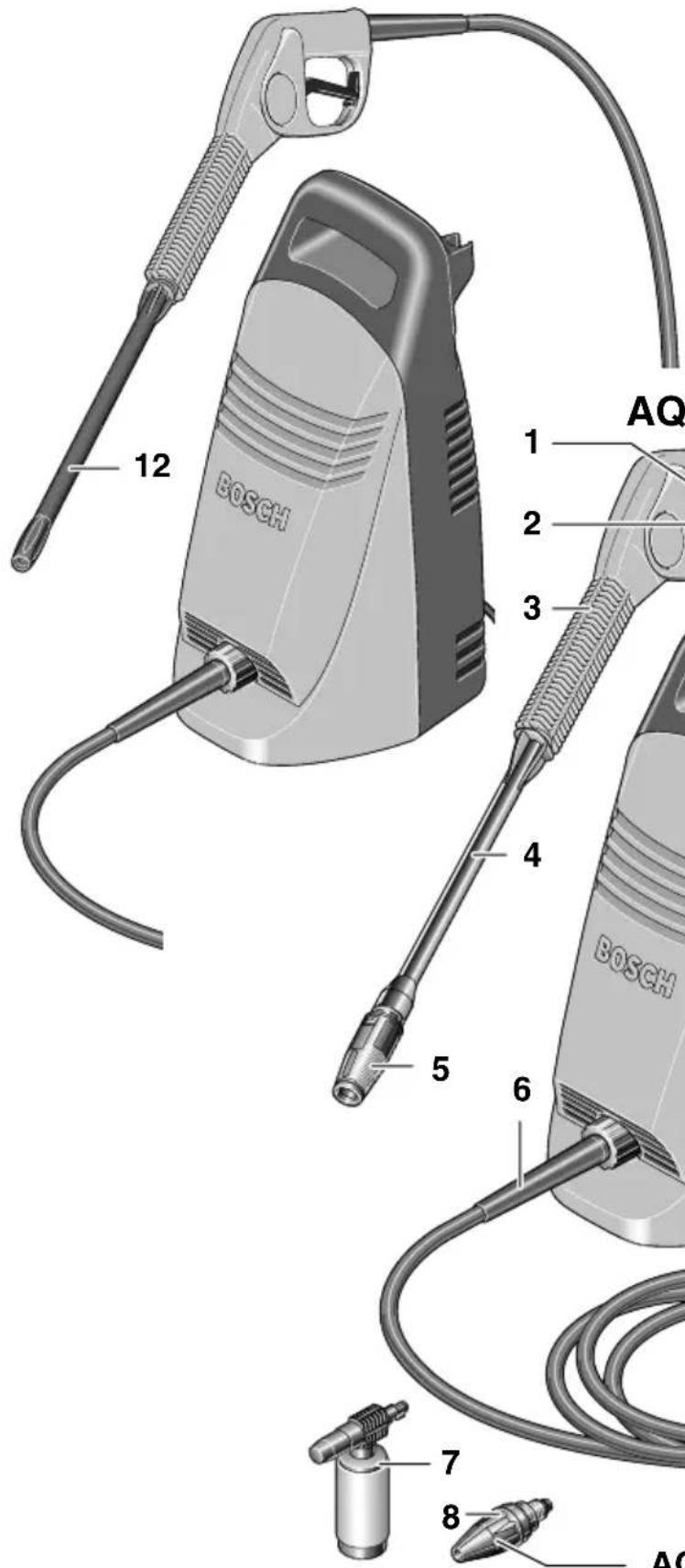

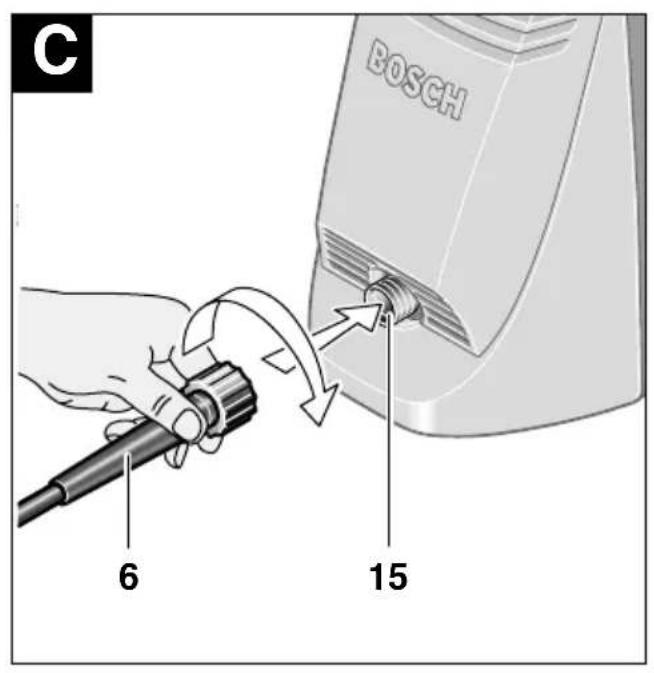

F016 L70 370.book Seite 3 Donnerstag, 29. September 2005 10:40 1050 • F016 L70 370 • TMS • 06.09.05Nederlands - 4 Spuitlans (alleen AQUATAK 10) De straalsproeier 12 heeft een vast ingestelde brede straal en kan niet worden versteld. Breedstraalsproeier (paarse kleurcodering – al- leen AQUATAK ECO/100/100 PLUS) Draai aan de huls van de sproeier om de straal te veranderen van breedstraal naar puntstraal en weer terug. Reinigingsmiddelsproeier met fles Draai de verlengbuis 4/straalsproeier 12 een kwartslag tegen de wijzers van de klok in en trek deze los. Steek de reinigingsmiddelsproeier 7 in het spuit- pistool 3 en draai de sproeier met de wijzers van de klok mee om deze te vergrendelen. Rotatiesproeier (rode kleurcodering – alleen AQUATAK 100 PLUS) Draai de breedstraalsproeier 5 tegen de wijzers van de klok en trek deze uit het pistool. Steek de rotatiesproeier 8 in de verlengbuis 4 en draai de sproeier tot deze klikt om te vergrendelen. Inschakelen Zorg ervoor dat de netschakelaar in stand ( ) staat en steek de stekker van het gereedschap in het stopcontact. Open de waterkraan. Bedien de inschakelblokkering 1 om de trekker 2 te ontgrendelen. Druk de trekker 2 helemaal in tot het water gelijkmatig stroomt en er zich geen lucht meer in het apparaat en in de hogedrukslang be- vindt. Laat de trekker 2 los. Druk op de inschakel- blokkering 1. Druk op de knop ( ) van de schakelaar 11. Richt het spuitpistool 3 omlaag. Bedien de inscha- kelblokkering om de trekker 2 vrij te geven. Trek de trekker 2 helemaal in. Uitschakelen Laat de trekker 2 los. Druk op de inschakelblokke- ring. Het spuitpistool is nu vergrendeld en kan niet per ongeluk bediend worden. Druk op de knop ( ) van de schakelaar 11. Sluit de waterkraan. Trek de stekker uit het stopcon- tact. Bedien de inschakelblokkering 1 om de trekker 2 te ontgrendelen. Druk de trekker 2 helemaal in tot er geen waterdruk meer in het apparaat aanwezig is. Laat de trekker 2 los. Druk op de inschakelblokke- ring 1. Maak de waterslang los van het apparaat en van de waterkraan. Algemeen Zorg ervoor dat de machine op een vlakke onder- grond staat. Ga met de hogedrukslang niet te ver naar voren en trek het gereedschap niet aan de slang. Dit kan er- toe leiden dat het apparaat niet meer stabiel staat en omvalt. Knik de hogedrukslang niet en rijd er niet over met een voertuig. Bescherm de hogedrukslang tegen scherpe randen en hoeken. Gebruik de rotatiestraaldrukbuis niet voor het was- sen van auto’s. Werkzaamheden met reinigingsmiddelen Gebruik alleen door Bosch aanbevolen reini- gingsmiddelen. Ongeschikte reinigingsmidde- len kunnen het apparaat en het te reinigen voor- werp beschadigen. Steek de reinigingsmiddelsproeier op het sproeipis- tool. Vul de reinigingsmiddelfles met geschikt reinigings- middel en schroef de fles weer op de reinigingsmid- delsproeier. Wij raden u een spaarzaam gebruik van reinigings- middelen met het oog op het milieu aan. Neem de verdunningsadviezen op het reservoir in acht. Bosch garandeert door een ruime keuze aan reini- gingsmiddelen het storingsvrije gebruik van het ap- paraat. Geadviseerde reinigingsmethode Stap 1: Vuil losmaken Spuit niet te veel reinigingsmiddel op het te reinigen voorwerp en laat het korte tijd inwerken. Stap 2: Vuil verwijderen Verwijder het losgemaakte vuil met hoge druk. Opmerking: Begin bij het reinigen van verticale op- pervlakken onderaan en werk met het reinigingsmid- del naar boven verder. Werk bij het afspoelen van boven naar beneden. Instellen en gebruiken van verschillende sproeiers Ingebruikneming

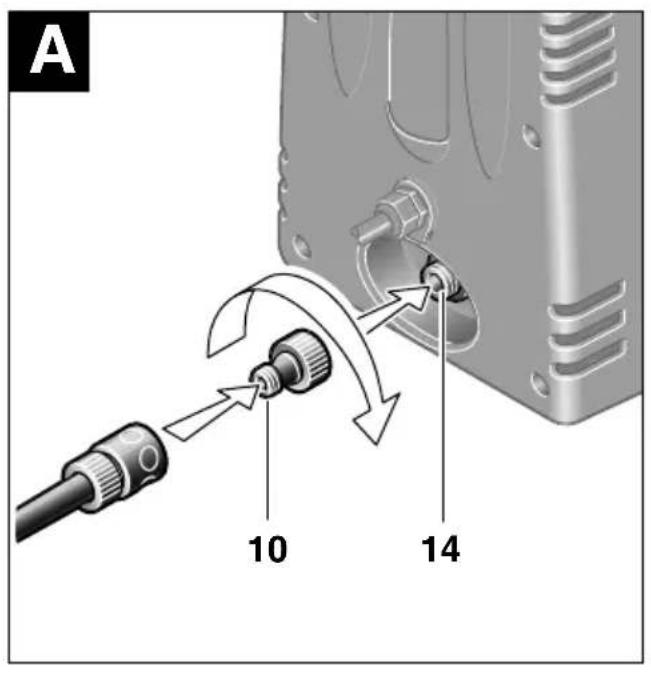

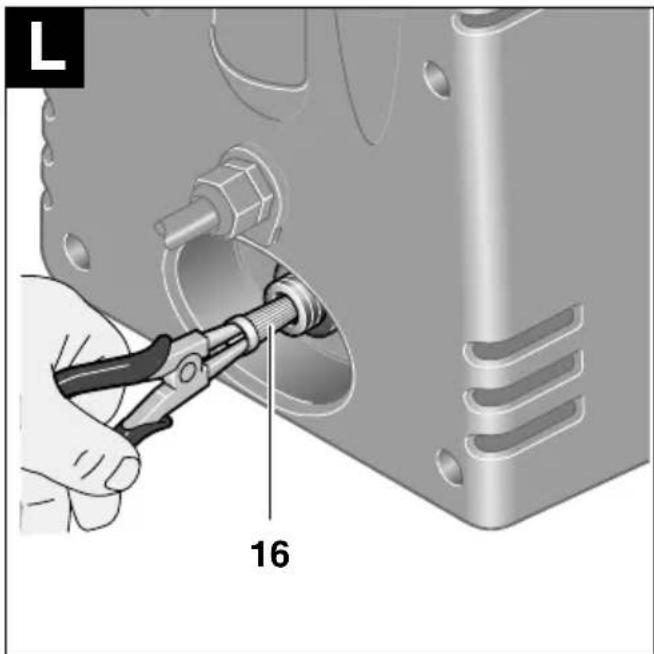

Aanwijzingen voor het gebruik van de hogedrukreiniger F016 L70 370.book Seite 4 Donnerstag, 29. September 2005 10:40 10 51 • F016 L70 370 • TMS • 06.09.05Nederlands - 5 Trek altijd voor werkzaamheden aan het apparaat de stekker uit het stopcontact en maak de wateraansluiting los. Opmerking: Voer de volgende onderhoudswerk- zaamheden regelmatig uit zodat u verzekerd bent van een lang en probleemloos gebruik. Controleer het apparaat regelmatig op zichtbare ge- breken zoals een losse bevestiging en versleten of beschadigde onderdelen. Controleer of de afschermingen en veiligheidsvoor- zieningen intact en correct gemonteerd zijn. Voer noodzakelijke reparaties en onderhoudswerkzaam- heden uit voordat u de hogedrukreiniger gebruikt. Wanneer de hogedrukreiniger ondanks zorgvuldige productie- en testprocédés toch defect raakt, moet de reparatie door een erkende klantenservice voor Bosch-tuingereedschappen worden uitgevoerd. Vermeld bij vragen en bestellingen van vervan- gingsonderdelen altijd het bestelnummer van 10 cijfers van de machine. Verwijder de adapter 10 van de wateraansluiting en trek de zeef 16 naar buiten. De zeef 16 kan gemakkelijk met een spitse tang worden verwijderd. Spoel de zeef en breng deze weer aan. Vervang een beschadigde zeef. De hogedrukreiniger mag nooit worden gebruikt als de zeef ontbreekt of defect is. Reinig de buitenkant van de hogedrukreiniger met behulp van een zachte borstel en een doek. Gebruik geen water, oplosmiddel of polijstmiddel. Verwijder alle verontreinigingen. Reinig in het bijzonder de ventilatieopeningen van de motor. Wanneer het water niet volledig wordt verwijderd, kan de hogedrukreiniger door vorst worden bescha- digd. Berg het apparaat in een vorstvrije ruimte op. Plaats er geen andere voorwerpen op.

Let erop dat de kabels bij het samen- of open- klappen niet vastgeklemd worden. Knik de hogedrukslang niet. Onderhoud Filter reinigen en controleren Wegzetten na gebruik

F016 L70 370.book Seite 5 Donnerstag, 29. September 2005 10:40 10 52 • F016 L70 370 • TMS • 06.09.05Nederlands - 6 De volgende tabel geeft een overzicht van storingsverschijnselen en geeft aan hoe u problemen kunt oplos- sen wanneer uw machine niet goed werkt. Neem contact op met uw servicewerkplaats wanneer u het pro- bleem niet zelf kunt verhelpen. Let op: Schakel de machine uit en trek de stekker uit het stopcontact voordat u op zoek gaat naar de fout. Problemen oplossen Symptoom Mogelijke oorzaak Oplossing Motor start niet Stekker niet aangesloten Stopcontact defect Zekering doorgeslagen Verlengkabel beschadigd Motorbeveiliging is geactiveerd Bevroren Sluit de stekker aan Gebruik een ander stopcontact Vervang de zekering Probeer het zonder verlengkabel Laat de motor 5 minuten afkoelen. Laat pomp, waterslang of toebehoren ontdooien De motor blijft stilstaan Zekering doorgeslagen Netspanning niet in orde Motorbeveiliging is geactiveerd Zekering vervangen Controleer de netspanning, deze moet met de gegevens op het typeplaatje over- eenkomen Laat de motor 5 minuten afkoelen Zekering slaat door Zekering te zwak Sluit het apparaat aan op een stroom- kring die een zekering heeft die past bij het vermogen van de hogedrukreiniger Te hoge werkdruk Sproeier gedeeltelijk verstopt Reinig de sproeier Pulserende druk Lucht in waterslang of pomp Watervoorziening niet in orde Waterfilter verstopt Waterslang afgeklemd of geknikt Hogedrukslang te lang Schakel de hogedrukreiniger uit en laat deze met open spuitpistool en open wa- terkraan lopen tot een gelijkmatige werk- druk bereikt wordt Controleer of de wateraansluiting voldoet aan de technische gegevens. De kleinste waterslangen die mogen worden ge- bruikt, zijn 1/2" of Ø 13 mm Reinig het waterfilter Leg de waterslang recht Verwijder de verlenging van de hoge- drukslang, maximumlengte waterslang 7 m) Druk is gelijkmatig, maar te laag Opmerking: Bepaald toe- behoren veroorzaakt een lage druk Sproeier versleten Start- en stopventiel versleten Vervang de sproeier Trek vijf keer snel achter elkaar aan de trekker Motor loopt, maar er is geen werkdruk Water niet aangesloten Filter verstopt Sproeier verstopt Sluit het water aan Reinig het filter Reinig de sproeier De hogedrukreiniger start vanzelf Pomp of spuitpistool lekt Neem contact op met de erkende Bosch- klantenservice Apparaat lekt Pomp lekt 6 druppels per minuut zijn toegestaan. Neem bij buitengewone, ernstiger lekka- ges contact op met de erkende Bosch klantenservice F016 L70 370.book Seite 6 Donnerstag, 29. September 2005 10:40 10 53 • F016 L70 370 • TMS • 06.09.05Nederlands - 7 Chemicaliën die schadelijk zijn voor het milieu, mo- gen niet in de grond, het grondwater of oppervlakte- water terechtkomen. Houd bij gebruik van reinigingsmiddelen de voor- schriften op de verpakking en de voorgeschreven concentratie nauwkeurig aan. Neem bij het reinigen van motorvoertuigen de plaat- selijke voorschriften in acht: afgespoelde olie mag niet in het grondwater terechtkomen. Elektrische gereedschappen, toebehoren en ver- pakkingen moeten op een voor het milieu verant- woorde wijze worden hergebruikt. Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elek- tronische oude apparaten en de om- zetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische ge- reedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden herge- bruikt. Explosietekeningen en informatie over vervan- gingsonderdelen vindt u op: www.bosch-pt.com Nederland ✆ ........................................................ +31 (0)76 / 5795454 Fax ........................................................ +31 (0)76 / 5795494 E-Mail: Gereedschappen@nl.bosch.com België ✆ .......................................................... +32 (0)70 / 225565 Fax .......................................................... +32 (0)70 / 225575 E-Mail: outillage.Gereedscha@be.bosch.com Meetwaarden vastgesteld volgens 2000/14/EG (1 m afstand) en DIN 45 635. Het A-gewaardeerde geluidsdrukniveau van de ma- chine bedraagt kenmerkend: geluidsdrukniveau 79 dB (A); geluidsvermogenniveau 89 dB (A). Kenmerkend is dat de trillingen van hand en arm ge- ringer zijn dan 2,5 m/s

Wij verklaren op eigen verantwoording dat dit product voldoet aan de volgende normen en normatieve documenten: EN 60 335 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG, 2000/14/EG. 2000/14/EG: Het gegarandeerde geluidsvermogen- niveau L
