IHF 9.5 A M IX - Afzuigkap INDESIT - Gratis gebruiksaanwijzing en handleiding

Merk	Indesit
Model	IHF 9.5 A M IX
Producttype	Afzuigkap
Installatie	Aan de muur of aan het plafond
Totaal opgenomen vermogen	150 W
Verlichting	2 halogeenlampen 40 W (voet G9, 230 V)
Spanning	230 V
Luchtafvoerdiameter	150 mm
Aantal snelheden	3 snelheden + stop (T1)
Bedieningstype	Drukknoppen
Vetfilter	Metaal, vaatwasmachinebestendig
Koolstoffilter	Optioneel voor recirculatie, vervangen elke 20 maanden
Minimale afstand (gasfornuis)	65 cm
Minimale afstand (elektrisch fornuis)	55 cm
Onderhoud vetfilters	Elke maand
Vervangen lampen	Halogeenlampen G9 40 W (of LED, neem contact op met klantenservice)
Netsnoer	Vervangbaar door klantenservice
Afvalverwijdering	Conform aan AEEA

Veelgestelde vragen - IHF 9.5 A M IX INDESIT

Hoe installeer ik de afzuigkap IHF 9.5 A M IX correct?

De installatie moet door een professional worden uitgevoerd. Houd een minimale afstand van 65 cm boven een gasfornuis of 55 cm boven een elektrisch fornuis aan. Gebruik de meegeleverde pluggen, geschikt voor uw muur. Sluit het apparaat niet aan op het elektriciteitsnet voordat de installatie is voltooid.

Hoe reinig ik de vetfilters?

De vetfilters moeten minstens één keer per maand worden gereinigd. Gebruik een niet-agressief reinigingsmiddel, met de hand of in de vaatwasser op lage temperatuur en kort programma. Om ze te demonteren, trekt u aan de veerhendel. Eventuele verkleuring heeft geen invloed op de prestaties.

Wanneer en hoe vervang ik het koolstoffilter?

Het koolstoffilter moet ongeveer elke 20 maanden worden vervangen, afhankelijk van het gebruik. Het kan niet worden gewassen of geregenereerd. Om het te demonteren, drukt u op de twee voorste hendels. Om het te monteren, hangt u het eerst aan de achterkant aan de metalen lipjes en drukt u vervolgens op de voorste hendels.

Wat te doen als de afzuigkap niet werkt?

Controleer eerst of er geen stroomstoring is en of er een snelheid is geselecteerd. Als de afzuigkap tijdens het gebruik uitschakelt, controleer dan de stroomonderbreker. Als de storing aanhoudt, koppel het apparaat dan los gedurende minstens 5 seconden en sluit het vervolgens weer aan. Neem indien nodig contact op met de klantenservice.

Hoe vervang ik de lampen van de afzuigkap?

Koppel het apparaat los en verwijder de vetfilters. Zorg ervoor dat de lampen koud zijn. Gebruik een kleine platte schroevendraaier om de bescherming los te wrikken en te verwijderen. Vervang door een lamp met dezelfde specificaties: halogeen 40 W, voet G9, 230 V. Sluit de bescherming weer.

Welke diameter afvoerkanaal gebruiken?

De aanbevolen diameter is 150 mm. Gebruik een glad kanaal met zo min mogelijk bochten. Een kleinere diameter vermindert de prestaties en verhoogt het geluid.

Kan ik de afzuigkap gebruiken in recirculatiemodus?

Ja, maar een accessoirekit (actief koolstoffilter) is nodig. De afzuigkap wordt geleverd klaar voor externe afvoer. Voor recirculatie installeert u het koolstoffilter en een luchtdeflector. Het bovenste kanaal moet de afvoeropeningen naar boven gericht hebben.

Welk type lamp gebruiken voor vervanging?

Gebruik alleen halogeenlampen van 40 W, voet G9, spanning 230 V. Neem voor LED-modellen contact op met de klantenservice. Raak de lampen niet aan wanneer ze heet zijn.

Hoe reset ik de afzuigkap?

De T1-toets dient als motorreset. Wanneer deze tijdens werking wordt ingedrukt, schakelt de afzuigkap uit. Om na een storing te resetten, koppelt u het apparaat 5 seconden los en sluit het vervolgens weer aan.

Wat zijn de belangrijke veiligheidsvoorschriften?

Kook geen geflambeerde gerechten onder de afzuigkap. Houd frituren in de gaten om brand te voorkomen. Reinig regelmatig de afzuigkap en de filters. Niet gebruiken zonder vetfilters. Kinderen mogen niet met het apparaat spelen. Houd u aan de minimale afstanden.

GEBRUIKSAANWIJZING IHF 9.5 A M IX INDESIT

Gebruiksaanwijzing, 2

Attentie, 17

Service, 32

Installatie, 52

GLASS bediening, 53

Onderhoud en verzorging, 53

Storingen en oplossingen, 54

RS

Pycckn

PykoBoDCTBO no 3KcPnyatauN

BbITAKKA

Copepkanne

PykoBoCTBO NO 3Kcnnyataun, 2

Ppeynpeckdenn, 22

CepBnchoe 6cbnykBaHne, 32

! Het is belangrijk dat u deze handleiding bewaart zodat u hem te allen tijde kunt raadplegen. Wanneer u het apparaat verkoopt, weggeeft of wanneer u verhuist, moet u niet vergeten de handleiding bij het apparaat te doen. ! Lees de aanwijzingen aandachtig: er staat belangrijke informatie in betreffende installatie, gebruik en veiligheid. ! Voer geen elektrische of mechanische wijzigingen op het apparaat uit, of op de afvoerleidingen.

Algemene veiligheid

• De minimum afstand tussen de roosters van het kookvlak en de onderzijde van de afzuigkap mag niet minder zijn dan: 65 cm als de kap boven een gaskookplaat is geïnstalleerd, 55 cm als de kap boven een elektrische kookplaat is geïnstalleerd. Als de installatie-instructies van het gasfornuis aangeven dat u een grotere afstand moet bewaren, houdt u zich dan daaraan.
• De kap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste wanden of plafonds. Het is echter noodzakelijk een gekwalificeerde technicus te raadplegen om te controleren of de wand of het plafond van geschikt materiaal gemaakt is. Deze moeten sterk genoeg zijn om het gewicht van de afzuigkap te dragen.
• Belangrijk! Sluit het apparaat niet aan op het elektriciteitsnet totdat de installatie volledig is uitgevoerd. Haal de stekker uit het stopcontact of zet de hoofdschakelaar in huis uit om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert.
• Gebruik werkschoenen voor elke installatie- of onderhoudshandeling.
• Het apparaat is niet geschikt voor gebruik door kinderen of personen met een beperkt sensorisch, fysiek of mentaal vermogen of personen met weinig ervaring of onvoldoende kennis, tenzij zij onder toezicht staan van, of onderricht worden over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Er moet altijd iemand controleren dat kinderen niet met het apparaat spelen.
• Gebruik het apparaat nooit als het vetfilter niet goed is gemonteerd!
• De afzuigkap mag nooit als steunvlak worden gebruikt, tenzij dat uitdrukkelijk wordt aangegeven.
• Het vertrek moet over voldoende ventilatie beschikken als de afzuigkap tegelijk met andere apparaten wordt gebruikt die gas of andere brandstoffen verbranden.

De afgezogen lucht mag niet worden gekanaliseerd in een afvoerleiding die gebruikt wordt voor afvoergassen van gasapparaten of apparaten die andere brandstoffen gebruiken.

• Houd u aan de wetgeving betreffende de luchtafvoer.
• Het is ten strengste verboden onder de kap gerechten te bereiden op een open vuur. Het gebruik van open vuur kan de filters beschadigen en brand veroorzaken, en dient daarom absoluut te worden vermeden.
• We raden bovendien aan gefrituurde gerechten constant te controleren, om zo te voorkomen dat de oververhitte olie vlam vat. Wat betreft de technische en veiligheidsmaatregelen die moeten worden toegepast op de rookafvoer, moet u zich beslist houden aan hetgeen wordt voorzien door de normen van de plaatselijke autoriteiten.
• We raden u aan het apparaat regelmatig te reinigen, zowel aan de binnen- als aan de buitenkant (MINSTENS EEN MAAL PER MAAND). Houd in ieder geval rekening met hetgeen wordt aangegeven in de onderhoudsinstructies van deze handleiding.
• Als u de aanwijzingen betreffende de reiniging van de kap en de vervanging en reiniging van de filters niet naleeft, kan er een brandrisico ontstaan.
• Gebruik de kap niet zonder lampen of wanneer de lampen niet juist gemonteerd zijn, aangezien u een elektrische schok kunt krijgen.
• Wij wijzen elke verantwoordelijkheid af voor eventuele problemen, schade, of brand, veroorzaakt door het apparaat, als gevolg van het niet naleven van de instructies die in deze handleiding worden beschreven.
• Belangrijk! De zichtbare delen kunnen zeer warm worden wanneer ze worden gebruikt met kookelementen.

Dit dient u door te geven:

• Het soort storing;
• Het model apparaat (Mod.)
• Het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje op het apparaat.

PL

Serwis Techniczny

Voor een correcte installatie van het apparaat dient u de afbeeldingen te raadplegen in de eerste pagina's van deze handleiding.

De installatie dient te worden uitgevoerd door gekwalificeerde monteurs.

Elektrische aansluiting

De netspanning moet overeenkomen met de spanning die staat aangegeven op het typeplaatje aan de binnenkant van de afzuigkap. Als de kap over een stekker beschikt, dient u hem in een stopcontact te steken die in een bereikbare positie is geplaatst en conform is aan de geldende normen. Als de kap niet over een stekker beschikt (directe aansluiting op het elektriciteitsnet), of als de stekker niet makkelijk bereikbaar is, dient u een geschikte tweepolige schakelaar te monteren die de volledige uitschakeling van het lichtnet waarborgt in overspanningscategorie III omstandigheden, overeenkomstig de installatieregels.

Belangrijk! Controleer altijd of de elektriciteitskabel correct is gemonteerd voordat u het kapcircuit weer op het lichtnet aansluit en controleer bovendien of hij correct functioneert.

Luchtafvoer (voor de afzuigversies)

Sluit de kap aan op de buizen en de afvoeropeningen in de wand, die een diameter moeten hebben die gelijk is aan de luchtafvoer (verbindingsflens). Het gebruik van buizen en afvoeropeningen met een kleinere diameter zal een verminderd afzuigvermogen als gevolg hebben en een aanzienlijke toename van het geluid.

Men wijst hierbij elke verantwoordelijkheid af.

! Gebruik een zo kort mogelijke leiding. ! Gebruik een leiding die zo min mogelijk bochten heeft. ! Vermijd drastische veranderingen in de sectie van de leiding. ! Gebruik een leiding met een zo glad mogelijke binnenkant. ! Het materiaal waarmee de leiding is gemaakt moet door de wet zijn goedgekeurd. ! Sluit de kap nooit aan op afvoerbuizen waar rook worden afgevoerd geproduceerd door verbranding (boilers, open haarden, kachels, etc.). ! Respecteer voor de luchtafvoer de voorschriften van de bevoegde instanties. De af te voeren lucht mag niet door een opening in de wand worden afgevoerd, tenzij deze opening hier speciaal voor bestemd is. ! Zorg dat er in het vertrek ventilatieopeningen zijn om te voorkomen dat de kap een negatieve druk creëert (die nooit de 0,04 mbar mag overschrijden). ! Het bedrijf wijst elke verantwoordelijkheid af wanneer deze normen niet worden gehandhaafd.

Filter- of afzuigversie?

! De kap is klaar om te worden gebruikt in de afzuigversie.

Om de kap in de filterversie te gebruiken dient u de speciale ACCESSOIREKIT te installeren.

Opmerking: Indien bijgeleverd kan het zijn dat het aanvullende filtersysteem met actieve kool al op de kap is geïnstalleerd.

De informatie betreffende het omzetten van afzuigversie naar filterversie vindt u in deze handleiding terug (zie "Filterversie").

Afzuigversie

De kap zuivert de lucht en voert hem naar buiten af via een afvoerleiding (diameter 150 mm) die bevestigd is aan de verbindingsflens. De diameter van de afvoerleiding moet gelijk zijn aan de diameter van de verbindingsring.

Belangrijk! De afvoerbuis is niet bijgeleverd en moet apart worden aangeschaft.

In het horizontale gedeelte moet de buis licht naar boven hellen (ongeveer 10°) zodat de lucht makkelijker naar buiten wordt afgevoerd. Als de kap is voorzien van koolstoffilters moeten deze eerst worden verwijderd.

Filterversie

De kap zuivert de lucht en zorgt dat deze weer gezuiverd het vertrek binnenkomt. Om de kap in deze versie te gebruiken moet u een aanvullend filtersysteem met actieve kool installeren.

Voor deze uitvoering heeft u een luchtdeflector, een verkleiner en koolfilter(s) nodig. De bovenste buis moet aan de bovenzijde afvoeropeningen hebben voor de lucht.

Technische Gegevens

Model	Hoopte (cm)	Breedte (cm)	Diepte (cm)	Ø van de de afvoerlei-ding (cm)
GLASS 60cm 61	1-82 59.8	50 15/12
GLASS 90 cm	61-82 89	9.9 50 15/12	2

Code Model Lamp (V)		Stroomopname Lamp (W)	Totale stroom-opname (W)
IHF 6.5 AM IXIHF 9.5 AM IXIHF 6.5F AM IXIHC 9.5F AM IXIHC 9.5 AM IXIHC 6.5F AM IX	Halogeen 2	x 40 150

	Opgenomen	Spanning Fitting	Afmetingen
Halogeneen 25 W	2 x 25 W	230 V	G9
Halogeneen 20 W	2 x 20 W	12 V	G4

LED*	Risicogroep 1, volgens de norm EN 62471

CE	De=kappen zijn conform aan de volgende EG-Richtlijnen: •“Low voltage” Directive 2006/95/EC (12-12-2006) •“EMC” Directive 2004/108/EC (15-12-2004)

• Slechts op enkele modellen aanwezig

GLASS bediening

Als u op de knop drukt terwijl de afzuigkap aan is, schakelt deze over naar de OFF-stand.

T2 Snelheid 1

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 1.

T3 Snelheid 2

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 2.

T4 Snelheid 3

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 3.

T5 ON/OFF lichten

Onderhoud en verzorging

Belangrijk! Haal de stekker uit het stopcontact of zet de hoofdschakelaar in huis uit om de kap los te koppelen van het elektriciteitsnet, voordat u de reinigings- of onderhoudshandelingen uitvoert.

Eerste reiniging

• Verwijder het beschermfolie
• Verwijder onzuiverheden met een vochtige spons en een beetje neutraal reinigingsmiddel
• Spoel met een vochtige doek af
• Droog met een zachte doek. Als de kap van roestvrij staal is, moet u de richting van de borsteling van het metaal volgen

Regelmatige reiniging

De afzuigkap moet, zowel aan de binnen- als aan de buitenkant, regelmatig worden gereinigd (in ieder geval net zo vaak als dat u de vetfilters reinigt en/of vervangt).

Gebruik voor het reinigen een vochtige doek en een neutraal reinigingsmiddel met lauw water.

Vermijd het gebruik van schurende of bijtende producten.

Opgelet: Als u de aanwijzingen betreffende de reiniging van het apparaat en de vervanging van de filters niet naleeft, kan er een brandrisico ontstaan.

We adviseren u om de aanbevolen instructies op te volgen.

De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade aan de motor en brand veroorzaakt door een oneigenlijk onderhoud of door het niet in acht nemen van bovenstaande aanwijzingen.

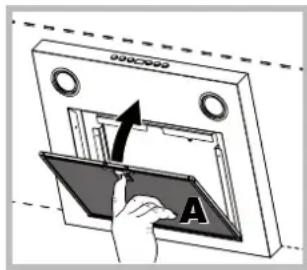

Onderhoud van de vetfilters (A)

Het vetfilter houdt de vetdeeltjes die met het koken vrijkomen vast. Het moet minstens een keer per maand worden gereinigd met niet agressieve schoonmaakmiddelen, ofwel met de hand ofwel in de vaatwasser, op lage temperaturen en met een

korte afwascyclus.

Om het vetfilter te demonteren trekt u aan het handvat waarmee de veer worden losgekoppeld. Als u het vetfilter in de vaatwasser wast zou dit kunnen verkleuren. Dit wijzigt de prestaties er niet van.

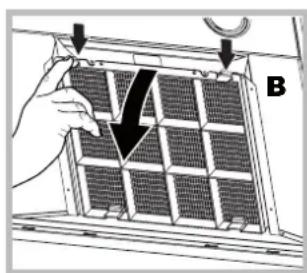

Onderhoud koolstoffilter (B)

Het koolstoffilter houdt de vervelende luchtjes die tijdens het koken vrijkomen vast. Het koolstoffilter raakt na kortere of langere tijd verzadigd. Dit hangt af van het soort bereidingen en de regelmaat waarmee het vetfilter wordt gereinigd. In ieder geval moet de patroon minstens om de 20 maanden worden vervangen.

Dit filter MAG NIET worden gewassen of hergebruikt.

Demonteren: Verwijder het koolstoffilter door te drukken op de twee hendeltjes aan de voorkant waarmee het aan de kap bevestigd is.

Montage: Haak het koolstoffilter vast, eerst aan de rechterkant op de metalen lipjes van de kap, vervolgens aan de voorkant door op de twee hendeltjes te drukken.

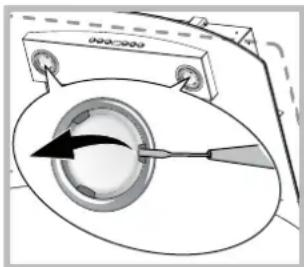

De lampen vervangen

Schakel het apparaat los van het lichtnet en verwijder de vetfilters.

Belangrijk! Voordat u de lampen aanraakt, moet u zich ervan verzekeren dat ze zijn afgekoeld.

1. Verwijder de bescherming met behulp van een kleine platte schroevendraaier of dergelijk gereedschap.
2. Vervang de beschadigde lamp. Gebruik alleen lampen met dezelfde eigenschappen (voor meer details zie de technische gegevens in deze handleiding).
3. Doe de bescherming weer goed (bevestiging met klik).

De lampen vervangen LED

De kap is uitgerust met een verlichtingssysteem op basis van LED-technologie. De LED's garanderen een optimale verlichting, een langere levensduur van de lampen en minder energieverbruik in vergelijking met traditionele lampen. Voor vervanging van de LED's kunt u contact opnemen met de servicedienst.

Elektrische kabel

Als de voedingskabel beschadigd is, moet deze, om elk risico te voorkomen, worden vervangen door de fabrikant of door de technische servicedienst.

AFVALVERWIJDERING

Dit apparaat is conform de Europese Richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Door ervoor te zorgen dat dit apparaat correct wordt verwijderd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor de omgeving en de gezondheid.

Het symbool op het apparaat of op de handleiding die bij het product wordt geleverd, geeft aan dat dit apparaat niet mag worden behandeld als normaal huisvuil, maar moet worden afgeleverd bij een specifiek ophaalpunt voor het recyclen van elektrische en elektronische apparatuur. Verwijder het apparaat volgens de plaatselijke normen voor afvalverwijdering. Voor verdere informatie betreffende behandeling, opslag of recycling van dit product kunt u contact opnemen met uw gemeentelijke reinigingsdienst of de winkel waar u het product heeft aangeschaft.

Storingen en oplossingen

Als iets niet lijkt te functioneren, dient u, voordat u de Servicedienst inschakelt, eerst deze eenvoudige controles uit te voeren:

• er geen stroomonderbreking is. er wel een snelheid is ingesteld.

Als de kap een zwak rendement heeft:

Controleer of:

• De geselecteerde motorsnelheid voldoende is voor de vrijgekomen hoeveelheid rook en damp.
• De keuken voldoende geventileerd is om de lucht op te zuigen.
• Het koolstoffilter niet verbruikt is (kap in filterversie).

Als de kap is uitgegaan tijdens een normale werking:

Controleer of:

• er geen stroomonderbreking is.
• het meerpolige onderbrekingsmechanisme niet is ingeschakeld.

In het geval van eventuele storingen moet u, voordat u contact opneemt met de Servicedienst, het apparaat minstens 5 sec. loskoppelen van het elektriciteitsnet door de stekker uit het stopcontact te halen en hem er opnieuw weer in te doen. Als de storing voortduurt, moet u contact opnemen met de Servicedienst.

Installatie
