IHF 9.5 A M IX - Exaustor INDESIT - Manual de utilização gratuito

Marca	Indesit
Modelo	IHF 9.5 A M IX
Tipo de produto	Exaustor de cozinha
Instalação	Parede ou teto
Potência absorvida total	150 W
Iluminação	2 lâmpadas halógenas 40 W (casquilho G9, 230 V)
Tensão	230 V
Diâmetro de saída de ar	150 mm
Número de velocidades	3 velocidades + paragem (T1)
Tipo de comando	Botões de pressão
Filtro anti-gordura	Metálico, lavável na máquina de lavar loiça
Filtro de carvão	Opcional para recirculação, substituição a cada 20 meses
Distância mínima (fogão a gás)	65 cm
Distância mínima (fogão elétrico)	55 cm
Manutenção dos filtros anti-gordura	Todos os meses
Substituição das lâmpadas	Lâmpadas halógenas G9 40 W (ou LED, contactar o SAV)
Cabo de alimentação	Substituível pelo SAV
Eliminação	Em conformidade com REEE

Perguntas frequentes - IHF 9.5 A M IX INDESIT

Como instalar corretamente o exaustor IHF 9.5 A M IX ?

A instalação deve ser realizada por um profissional. Respeite uma distância mínima de 65 cm acima de um fogão a gás ou 55 cm acima de um elétrico. Utilize as buchas fornecidas, adequadas à sua parede. Não ligue o aparelho à rede elétrica antes do fim da instalação.

Como limpar os filtros anti-gordura ?

Os filtros anti-gordura devem ser limpos pelo menos uma vez por mês. Use um detergente não agressivo, à mão ou na máquina de lavar loiça a baixa temperatura e ciclo curto. Para desmontá-los, puxe a pega de mola. A eventual descoloração não altera o desempenho.

Quando e como substituir o filtro de carvão ?

O filtro de carvão deve ser substituído a cada 20 meses aproximadamente, consoante a utilização. Não se lava nem se regenera. Para o desmontar, pressione as duas alavancas frontais. Para o montar, pendure-o primeiro na parte traseira nas patilhas metálicas e depois pressione as alavancas frontais.

O que fazer se o exaustor não funcionar ?

Verifique primeiro se não há corte de corrente e se uma velocidade está selecionada. Se o exaustor desligar durante o funcionamento, verifique o disjuntor. Se a anomalia persistir, desligue o aparelho da tomada durante pelo menos 5 segundos e volte a ligar. Contacte o serviço de assistência se necessário.

Como substituir as lâmpadas do exaustor ?

Desligue o aparelho e retire os filtros anti-gordura. Certifique-se de que as lâmpadas estão frias. Use uma pequena chave de fendas plana para fazer alavanca e retirar a proteção. Substitua por uma lâmpada com as mesmas características: halógena 40 W, casquilho G9, 230 V. Feche a proteção.

Qual o diâmetro do duto de evacuação utilizar ?

O diâmetro recomendado é de 150 mm. Use um duto liso com o menor número de curvas possível. Um diâmetro inferior reduz o desempenho e aumenta o ruído.

Posso utilizar o exaustor em modo de recirculação ?

Sim, mas é necessário um kit de acessórios (filtro de carvão ativo). O exaustor é fornecido pronto para evacuação exterior. Para a recirculação, instale o filtro de carvão e um defletor de ar. O duto superior deve ter os orifícios de evacuação orientados para cima.

Que tipo de lâmpada usar para a substituição ?

Use apenas lâmpadas halógenas de 40 W, casquilho G9, tensão 230 V. Para modelos LED, contacte o serviço de assistência. Não toque nas lâmpadas quando estiverem quentes.

Como reiniciar o exaustor ?

A tecla T1 serve para reiniciar o motor. Quando premida em funcionamento, o exaustor desliga. Para reiniciar após uma avaria, desligue o aparelho da tomada durante 5 segundos e volte a ligar.

Quais são as instruções de segurança importantes ?

Não cozinhe alimentos flambados debaixo do exaustor. Vigie as frituras para evitar incêndios. Limpe regularmente o exaustor e os filtros. Não utilizar sem filtros anti-gordura. As crianças não devem brincar com o aparelho. Respeite as distâncias mínimas.

MANUAL DE UTILIZADOR IHF 9.5 A M IX INDESIT

Instruções para a utilização

EXAUSTOR

Índices

Instruções para a utilização, 1

Advertências, 14

Assistência, 31

Instalação, 46

Comandos GLASS, 47

Manutenção e custado, 47

Anomalias e soluções, 48

DE

Deutsch

! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto.

! Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança.

! Não efetue alterações elétricas ou mecânicas no produto ou nas condutas de descarga.

Segurança geral

• A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre uma placa de cozedura a gás

55 cm se o exaustor for instalado sobre uma placa de cozedura elétrica.

Se as instruções de instalação do dispositivo de cozedura a gás especificarem uma distância maior, é necessário considerá-la.

• O exaustor dispõe de buchas de fixação adequadas à maioria das paredes/tectos. Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante o tipo de parede/tecto, que deve ser suficientemente robusto para suportar o peso do exaustor.
• Atenção! Não ligue o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.
• Para todas as operações de instalação e manutenção, utilizar luvas de proteção.
• O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.
• Nunca utilizar o produto sem filtro de gordura corretamente instalado!
• O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.
• O local deve dispor de ventilação suficiente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.
• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.
• É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.
• Em relação às medidas técnicas e de segurança a adotar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.
• É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).
• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incêndio.
• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, por possível risco de choque elétrico.
• Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho, derivados do incumprimento das instruções presentes neste manual.
• Atenção! As partes acessíveis podem ficar muito quentes se utilizadas com aparelhos de cozedura.

! Nunca recorra a tecnologias avançadas não autorizadas.

Comunique:

• o tipo de avaria;
• o modelo da boa (Mod.);
• o número de série (S/N);

Estas últimas informações encontram-se na placa de identificação situada no aparelho.

Para a instalação correta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.

A instalação deve ser efetuada por pessoal qualificado.

Ligação elétrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada em conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação direta à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegurem a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atenção! Verifique sempre se o cabo de rede está montado corretamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verificar o seu correto funcionamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído.

Declina-se qualquer responsabilidade neste caso.

! Use uma conduta com o comprimento mínimo indispensável.

Evite alterações drásticas de secção da conduta.

! Use uma conduta com o interior o mais liso possível.

! O material da conduta deve ser aprovado pelas normas.

! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).

! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fim.

! Equipe o local com condutas de admissão para evitar que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar).

Filtrante ou aspirante?

! O exaustor está pronto para ser utilizado na versão aspirante.

Para usar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.

Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvão ativado pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante para a versão filtrante estão presentes neste manual (ver "Versão filtrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fixada na flange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.

Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de filtros de carvão, estes devem ser retirados.

Versão filtrante

O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de filtração adicional, à base de carvões ativos. Para esta versão, é necessário um deflector de ar, redução e filtro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados técnicos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	∅ do tubo de descarga (cm)
GLASS 60 cm 6	1-82 59.8	50 15/12
GLASS 90 cm 6	1-82 89.9	50 15/12

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
IHF 6.5 A M IXIHF 9.5 A M IXIHF 6.5F A M IXIHC 9.5F A M IXIHC 9.5 A M IXIHC 6.5F A M IX	Halogênea	2 x 40 150

	Potência	Tensão	Engate	Medidas
Halogénea 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogénea 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Grupo de risco 1 de acordo com a norma EN 62471

CE Os exhaustores está em conformidade com as seguides Direcitas EC: • Direcita “Baixa tensão” 2006/95/EC (12-12-2006) • Direcita “EMC” 2004/108/EC (15-12-2004)

• Há somente em outros modelos

Comandos GLASS

Modelos com painel de botões mecânico

Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

Luzes T5 ON/OFF

Manutenção e cuidado

Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as películas de proteção
• Elimine as impurezas com uma esponja úmida e pouco detergente neutro
• Enxágue com um pano úmido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periódica

O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano umedecido com detergentes líquidos neutros e água morna.

Evite o uso de produtos abrasivos ou corrosivos.

Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorreta ou pelo incumprimento das advertências acima.

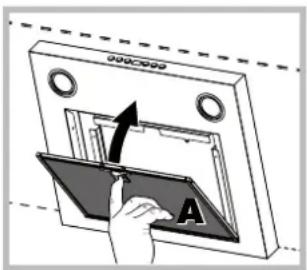

Manutenção dos filtros de gorduras (A)

O filtro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o filtro de gorduras metálico pode perder a cor, mas o desempenho de filtragem não sofre alterações.

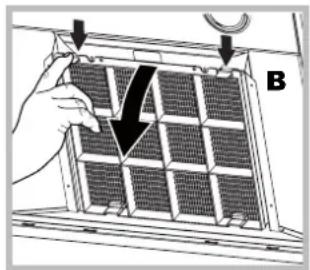

Substituição do filtro de carvão (B)

O filtro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtro de carvão verifica-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte vezes.

Este filtro NÃO pode ser lavado ou regenerado.

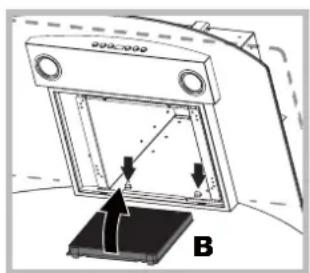

Desmontagem: Remover o filtro de carvão ativado pressionando as duas alavancas dianteiras que o fixam ao exaustor.

Montagem: Encaixar o filtro de carvão ativado em primeiro lugar na parte traseira das linguetas metálicas do exaustor e, em seguida, na parte dianteira, pressionando as duas alavancas.

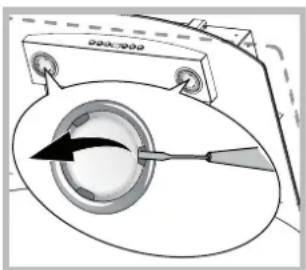

Substituição das lâmpadas

Desligue o aparelho da rede elétrica e retire os filtros de gorduras.

Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a proteção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.
2. Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danificadas (para mais informações, consulte o presente no manual).
3. Volte a fechar a proteção (fixação por encaixe).

Substituição das lâmpadas LED

O exaustor dispõe de um sistema de iluminação com base em tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para proceder à substituição, contacte o serviço de assistência.

Cabo elétrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.

ELIMINAÇÃO

Este aparelho está em conformidade com a Diretiva Europeia 2012/19/EC, Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Ao assegurar que este produto é eliminado corretamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.

O símbolo presente no produto ou na documentação que o acompanha significa que este produto não deve ser tratado como lixo doméstico e deve ser entregue num ponto de recolha para reciclagem de aparelhos elétricos e eletrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.

Anomalias e soluções

Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efetue os seguintes controlos simples:

Se o exaustor não funciona:

Verifique se:

• não existe uma quebra de corrente.
• foi selecionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifique se:

• a velocidade do motor selecionada é suficiente para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulação de ar.
• o fazer de carvão não está gasto (exaustor na versão filtrante).

Se o exaustor se tiver desligado durante o funcionamento normal:

Verifique se:

• não existe uma quebra de corrente.
• o dispositivo de interrupção omnipolar não foi ativado.

Em caso de eventuais anomalias de funcionamento, antes de se dirigir ao serviço de Assistência, desligue o aparelho da alimentação elétrica durante alguns 5 segundos, retirando a ficha da tomada, e volte a ligá-lo.

Caso a anomalia ainda se verifique, contacte o serviço de assistência.

• Há somente em alguns modelos
