Značka	Indesit
Model	IHF 9.5 A M IX
Typ výrobku	Kuchyňský digestoř
Instalace	Nástěnná nebo stropní
Celkový příkon	150 W
Osvětlení	2 halogenové žárovky 40 W (patice G9, 230 V)
Napětí	230 V
Průměr odvodu vzduchu	150 mm
Počet rychlostí	3 rychlosti + vypnutí (T1)
Typ ovládání	Tlačítkové ovládání
Protitukový filtr	Kovový, mýtelný v myčce
Uhlíkový filtr	Volitelný pro recirkulaci, výměna každých 20 měsíců
Minimální vzdálenost (plynový sporák)	65 cm
Minimální vzdálenost (elektrický sporák)	55 cm
Údržba protitukových filtrů	Každý měsíc
Výměna žárovek	Halogenové žárovky G9 40 W (nebo LED, kontaktujte servis)
Napájecí kabel	Vyměnitelný servisem
Likvidace	V souladu s WEEE

Často kladené otázky - IHF 9.5 A M IX INDESIT

Jak správně nainstalovat digestoř IHF 9.5 A M IX?

Instalaci musí provést odborník. Dodržujte minimální vzdálenost 65 cm nad plynovým sporákem nebo 55 cm nad elektrickým. Použijte přiložené hmoždinky vhodné pro vaši zeď. Nepřipojujte spotřebič k síti před dokončením instalace.

Jak čistit protitukové filtry?

Protitukové filtry je třeba čistit alespoň jednou měsíčně. Použijte neagresivní čisticí prostředek, ručně nebo v myčce na nízkou teplotu a krátký cyklus. Pro demontáž zatáhněte za pružinovou rukojeť. Případné zabarvení neovlivňuje výkon.

Kdy a jak vyměnit uhlíkový filtr?

Uhlíkový filtr je třeba vyměnit přibližně každých 20 měsíců v závislosti na používání. Nemyje se ani neregeneruje. Pro demontáž stiskněte obě přední páčky. Pro montáž nejprve zavěste zadní část na kovové výstupky, poté stiskněte přední páčky.

Co dělat, když digestoř nefunguje?

Nejprve zkontrolujte, zda nedošlo k výpadku proudu a zda je zvolena rychlost. Pokud se digestoř během provozu vypne, zkontrolujte jistič. Pokud potíže přetrvávají, odpojte spotřebič na nejméně 5 sekund a poté jej znovu připojte. V případě potřeby kontaktujte servis.

Jak vyměnit žárovky digestoře?

Odpojte spotřebič a vyjměte protitukové filtry. Ujistěte se, že žárovky jsou studené. Použijte malý plochý šroubovák k páčení a odstranění krytu. Nahraďte žárovkou stejných vlastností: halogenová 40 W, patice G9, 230 V. Zavřete kryt.

Jaký průměr odvodní trubky použít?

Doporučený průměr je 150 mm. Použijte hladkou trubku s co nejmenším počtem ohybů. Menší průměr snižuje výkon a zvyšuje hluk.

Mohu digestoř používat v režimu recirkulace?

Ano, ale je nutná sada příslušenství (aktivní uhlíkový filtr). Digestoř je dodávána připravená na odvod ven. Pro recirkulaci nainstalujte uhlíkový filtr a deflektor vzduchu. Horní trubka musí mít odvodní otvory nasměrované nahoru.

Jaký typ žárovky použít pro výměnu?

Používejte pouze halogenové žárovky 40 W, patice G9, napětí 230 V. Pro LED modely kontaktujte servis. Nedotýkejte se žárovek, když jsou horké.

Jak resetovat digestoř?

Tlačítko T1 slouží k resetování motoru. Pokud je stisknuto během provozu, digestoř se vypne. Pro reset po poruše odpojte spotřebič na 5 sekund a poté jej znovu připojte.

Jaké jsou důležité bezpečnostní pokyny?

Nepřipravujte flambovaná jídla pod digestoří. Dohlížejte na smažení, abyste předešli požárům. Pravidelně čistěte digestoř a filtry. Nepoužívejte bez protitukových filtrů. Děti si nesmějí hrát se spotřebičem. Dodržujte minimální vzdálenosti.

NÁVOD K OBSLUZE IHF 9.5 A M IX INDESIT

Je důležité, aby byl tento návod uschován, aby mohl být kdykoli k dispozici za účelem konzultace. V případě prodeje, postoupení jiné osobě nebo stěhování se ujistěte, že zůstane spolu s výrobkem.

Pozorně si přečtěte uvedené pokyny: Obsahují důležité informace o instalaci, použití a bezpečnosti.

Neprovádějte změny elektrického nebo mechanického charakteru na samotném výrobku ani na vypouštěcím potrubí.

Všeobecné bezpečnostní pokyny

• Minimální vzdálenost mezi opěrnou plochou varných nádob na varném zařízení a nejnižší částí kuchyňského odsavače nesmí být menší než:

65 cm, když je odsavač nainstalován nad plynovou varnou deskou; 55 cm, když je odsavač nainstalován nad elektrickou varnou deskou.

Když je v návodu pro instalaci plynové varné desky uvedena vyšší vzdálenost, je třeba ji zohlednit.

• Odsavač je vybaven upevňovacími kotvami vhodnými pro většinu stěn/stropů.

V každém případě je však třeba se obrátit na kvalifikovaného technika, abyste se ujistili o vhodnosti materiálu s ohledem na druh stěny/stropu, která/ý musí být dostatečně mohutná/ý, aby udržel/a hmotnost odsavače.

• Upozornění! Nepřipojujte zařízení k elektrické síti, dokud instalace není úplně dokončena.
• Před jakýmkoli úkonem čištění nebo údržby odpojte odsavač od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytové jednotky.
• Při všech operacích instalace a údržby použijte pracovní rukavice.
• Zařízení není určeno pro použití dětmi ani osobami s omezenými fyzickými, senzorickými nebo mentálními schopnostmi nebo osobami s chybějícími zkušenostmi a znalostmi, pokud nejsou pod dohledem nebo nejsou školeny ohledně používání zařízení jinou osobou odpovědnou za jejich bezpečnost.
• Děti musí být kontrolovány, aby si nehrály se zařízením.
• Nikdy nepoužívejte výrobek bez namontovaného protitukového filtru!
• Odsavač nesmí být NIKDY používán jako opěrná plocha, není-li to výslovně uvedeno.
• Při společném použití kuchyňského odsavače s jinými zařízeními pro spalování plynu nebo jiných paliv v jedné místnosti musí odsavač disponovat dostatečnou ventilací.
• Odsávaný vzduch nesmí být odváděn do potrubí, které se používá pro odvádění spalin ze zařízení spalujících plyn nebo jiná paliva. Dodržujte všechny předpisy vztahující se na vypouštěný vzduch.
• Je přísně zakázáno vařit jídla na volném plameni pod odsavačem; použití volného plamene je škodlivé pro filtry a může způsobit vznik požáru, a proto je třeba se mu jednoznačně vyhnout.
• Doporučuje se udržovat pod neustálou kontrolou jídla připravovaná smažením, aby se zabránilo vznícení přehřátého oleje.
• Ohledně technických a bezpečnostních opatření, která je třeba přijmout pro odvádění kouře, je třeba přísně dodržovat nařízení kompetentních místních orgánů.
• Výrobek je třeba pravidelně čistit, jak zevnitř, tak zvenčí (čištění je třeba provádět NEJMÉNĚ JEDNOU MĚSÍČNĚ a v každém případě je třeba dodržovat obsah Pokynů pro údržbu, uvedených v tomto návodu).
• Nedodržení Pokynů pro čištění odsavače a pro výměnu a čištění filtrů představuje riziko vzniku požáru.
• Nepoužívejte ani nenechávejte odsavač bez správně namontovaných žárovek kvůli možnému nebezpečí zásahu elektrickým proudem.
• Nebude nesena žádná odpovědnost za případné poruchy, škody nebo požáry způsobené na zařízení následkem nedodržení Pokynů uvedených v tomto návodu.
• Upozornění! Při použití přístupných částí se zařízeními pro ohřev může dojít k jejich ohřátí na velmi vysokou teplotu.

Upozornění:

Základní bezpečnostní pokyny

! Nikdy se neobracejte na neautorizované techniky.

Uveďte:

• Druh poruchy;
• Model zařízení (Mod.); Výrobní číslo (S/N).

Tyto informace se nacházejí na štítku s jmenovitými údaji, umístěném na zařízení.

Servisní služba

Vždy požádejte o pomoc oprávněné osoby.

Uveďte:

Typ anomálie; - model zařízení (Mod.) - výrobní číslo (S/N)

Ohledně správné instalace výrobku si prohlédněte obrázky, které jsou k dispozici na prvních stranách tohoto návodu. Instalace musí být provedena kvalifikovaným personálem.

Elektrické zapojení

Napájecí napětí musí odpovídat napětí uvedenému na štítku s technickými parametry, který se nachází uvnitř odsavače. Je-li vybaven zástrčkou, připojte odsavač k zásuvce odpovídající platným normám, která se nachází v přístupném prostoru. Když odsavač není vybaven zástrčkou (přímé připojení do elektrické sítě) nebo když je zástrčka umístěna v nepřístupném prostoru, nainstalujte dvoupólový vypínač vyhovující normám, který zajistí kompletní odpojení odsavače od elektrické sítě v podmínkách III. třídy přepětí, v souladu s pravidly pro instalaci.

Upozornění! Pokaždé zkontrolujte ještě před opětovným připojením obvodu odsavače k napájecí síti, zda byl napájecí kabel namontován správně, ověřte jeho správnou funkčnost.

Vypouštění vzduchu (pro odsávací verze)

Připojte odsavač k vypouštěcím trubkám a otvorům ve stěně se stejným průměrem, jaký má výstupní otvor pro vypouštěný vzduch na odsavači (spojovací příruba). Použití vypouštěcích trubek a otvorů ve stěně s menším průměrem bude mít za následek pokles výkonnosti odsávání a výrazný nárůst hlučnosti.

V takovém případě odmítáme jakoukoli související odpovědnost.

! Použijte co nejkratší možné potrubí. ! Použijte potrubí s co nejmenším možným počtem kolen. ! Vyhněte se drastickým změnám průřezu potrubí. ! Použijte potrubí s co nejhladším vnitřkem. ! Materiál potrubí musí vyhovovat platným normám. ! Nepřipojujte odsavač do potrubí pro odvádění kouře vznikajícího při spalování (kotle, krby, kamna apod.). ! Při vypouštění odváděného vzduchu dodržujte nařízení kompetentních místních orgánů. Dále platí, že vypouštěný vzduch nesmí být odváděn prostřednictvím otvoru ve stěně s výjimkou případů, kdy se jedná o otvor určený speciálně pro tento účel. ! Vybavte danou místnost otvory pro přístup vzduchu, aby se zabránilo vzniku podtlaku v této místnosti (který nesmí překročit 0,04 mbar). ! Firma odmítá jakoukoli odpovědnost v případě nedodržení těchto pokynů.

Filtrační nebo odsávací?

! Váš odsavač je připraven k použití v odsávací verzi.

Pro jeho použití ve filtrační verzi je třeba provést instalaci příslušné SADY PŘÍSLUŠENSTVÍ.

Poznámka: Je-li přídavný filtrační systém s aktivním uhlím dodán spolu se zařízením, mohl by již být nainstalován na odsavači.

Informace pro proměnu odsavače z odsávací verze na filtrační verzi jsou uvedeny v tomto návodu (viz „Filtrační verze“).

CZ

Odsávací verze

Odsavač čistí vzduch a vypouští jej do vnějšího prostředí prostřednictvím vypouštěcího potrubí (s průměrem 150 mm) připevněného ke spojovací přírubě odsavače. Průměr vypouštěcího potrubí musí odpovídat průměru spojovacího kruhu.

Upozornění! Odváděcí trubka není součástí zařízení a je třeba ji zakoupit.

Vodorovná část trubky musí být mírně nakloněna směrem nahoru (přibližně 10°), aby mohla snadněji přepravovat vzduch směrem ven. Když je odsavač vybaven uhlíkovými filtry, je třeba je odmontovat.

Filtrační verze

Odsavač čistí vzduch a očištěný jej vypouští zpět do místnosti. Pro použití odsavače v této verzi je třeba nainstalovat přídavný filtrační systém s aktivním uhlím.

Pro tuto verzi je potřeba vychylovač vzduchu, redukce a filtr/y s aktivním uhlím. Horní trubka musí mít podélné otvory pro odvádění vzduchu, nacházející se v horní části.

Technické parametry

Model Výška (cm) Šīfka (cm) Hloubka (cm) Ø vypoustěci trabky (cm)
GLASS 60 cm	61-82 59,8 50	15/12
GLASS 90cm	61-82 89,9	50 15/12

Označeni modelu Žárovka (V)		Príkon Žárovky (W)	Celkový prěkton (W)
IHF 6.5 A M IX
IHF 9.5 A M IX
IHF 6.5F A M IX	Halogenová	2 x 40	150
IHC 9.5F A M IX
IHC 9.5 A M IX
IHC 6.5F A M IX

	Výkon	Napěti	Závit	Rozměry
Halogenová 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogenová 20 W	2 x 20 W	12 V	G4	L30xØ10

LED

Riziková skupina 1 podle normy EN 62471

Odsavače jsou ve shodě s níže uvedenými směrnicemi ES:

• Je součástí pouze některých modelů

CZ

Ovládací prvky zařízení GLASS

Stisknutím tohoto tlačítka během činnosti odsavače dojde k jeho přechodu do VYPNUTÉHO stavu.

T2 Rychlost 1

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 1.

T3 Rychlost 2

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 2.

T4 Rychlost 3

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 3.

T5 ZAPNUTÍ/VYPNUTÍ osvětlení

Údržba a péče

Upozornění! Před jakýmkoli úkonem čištění nebo údržby odpojte odsavač od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytové jednotky.

Před čištěním

Sejměte ochranné fólie - Odstraňte nečistoty vlhkou houbou a trochou neutrálního saponátu - Otřete vlhkým hadrem - Osušte jemným hadrem; v případě odsavače z nerezavějící oceli postupujte dle pokynů pro satinování kovu

Pravidelné čištění

Odsavač je třeba čistit často (nejméně ve stejných intervalech, v jakých se provádí údržba protitukových filtrů), zevnitř i zvenčí. Při čištění používejte hadr navlhčený neutrálními čisticími prostředky a vlhkou vodou.

Nepoužívejte abrazivní ani korozivní prostředky.

Upozornění: Nedodržení pokynů pro čištění zařízení a pro výměnu filtrů představuje riziko vzniku požáru. Proto se doporučuje dodržovat uvedené pokyny. Odmítá se jakákoli odpovědnost za případné škody na motoru nebo požáry způsobené nesprávnou údržbou nebo nedodržením výše uvedených upozornění.

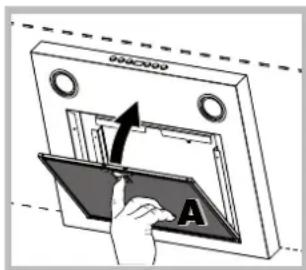

Údržba protitukových filtrů (A)

Protitukový filtr zachytává částice tuku pocházející z vaření; je třeba jej vyčistit nejméně jednou měsíčně neagresivními čisticími prostředky, manuálně nebo v myčce nádobí, při nízké teplotě a při použití krátkého cyklu.

Demontáž protitukového filtru

se provádí potáhnutím odepínací rukojeti s pružinou. Při mytí protitukového filtru v myčce nádobí by mohlo dojít k jeho odbarvení, ale jeho filtrační schopnosti tím nebudou změněny.

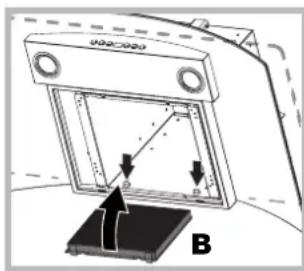

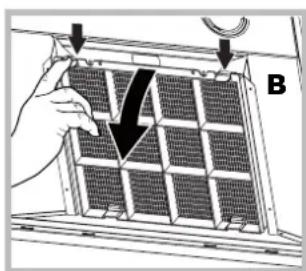

Údržba uhlíkového filtru (B)

Uhlíkový filtr zachytává nepříjemné pachy pocházející z vaření. K nasycení uhlíkového filtru dochází po více či méně dlouhém období, v závislosti na druhu sporáku a pravidelnosti čištění protitukového filtru. V každém případě je třeba provést výměnu nejméně každých dvacet měsíců.

Tento filtr NEMŮŽE být podrobován mytí ani regeneraci.

Demontáž: Vyjměte filtr s aktivním uhlím zatlačením dvou předních pák, kterými je připevněn k odsavači.

Montáž: Filtr s aktivním uhlím uchytíte nejdříve vzadu ke kovovým jazýčkům odsavače, a poté vpředu zatlačením dvou pák.

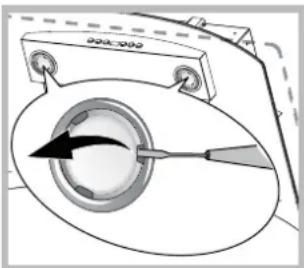

Výměna žárovek

Odpojte zařízení z elektrické sítě a vyjměte protitukové filtry. Upozornění! Dříve, než se dotknete žárovek, se ujistěte, že jsou vychladlé.

1. Vyjměte ochranný kryt po jeho nadzvednutí malým plochým šroubovákem nebo podobným nástrojem.
2. Vyměňte vypálenou žárovku. Používejte výhradně žárovky stejnými parametry jako vypálené (podrobnější informace jsou uvedeny v následujícím návodu).
3. Nasaďte zpět ochranný kryt (upevnění zacvaknutím).

Výměna žárovek LED

Odsavač je vybaven systémem osvětlení, založeným na technologii LED. LED zaručují ve srovnání s klasickými lampami optimální osvětlení, delší životnost a nižší spotřebu. Ohledně výměny se obraťte na servisní službu.

Napájecí kabel

Když je napájecí kabel poškozen, může jej vyměnit výrobce nebo jeho servisní služba, aby se zabránilo jakémukoli riziku.

LIKVIDACE

Toto zařízení je označeno v souladu s Evropskou směrnicí 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Směrnice o odpadních elektrických a elektronických zařízeních - OEEZ). Tím, že se uživatel ujistí o správné likvidaci tohoto výrobku, přispívá k předcházení případným negativním následkům na životní prostředí a na zdraví.

Symbol na výrobku nebo na přiložené dokumentaci poukazuje na to, že se s tímto výrobkem nesmí zacházet jako s běžným domovním odpadem, ale musí se odeslat do vhodné sběrny určené pro recyklaci elektrických a elektronických zařízení. Zařízení se musíte zbavit v souladu s místními předpisy pro likvidaci odpadu. Podrobnější informace o zacházení s tímto výrobkem, o jeho opětovném použití a recyklaci můžete získat, když se obrátíte na příslušný místní úřad, sběrnou službu domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili.

Poruchy a způsob jejich odstranění

CZ

Když se zdá, že něco nefunguje, dříve, než se obrátíte na servisní službu, proveďte níže uvedené jednoduché kontroly:

V případě, že odsavač nefunguje:

Zkontrolujte, zda:

• Nedošlo k výpadku elektrické energie.
• Je zvolena rychlost.

Když je odsavač v činnosti, ale není dostatečně výkonný:

Zkontrolujte, zda:

• Je zvolená rychlost motoru dostatečná pro uvolněné množství kouře a páry.
• Je kuchyně větraná dostatečně na to, aby umožňovala přístup vzduchu.
• Není opotřebovaný uhlíkový filtr (odsavač ve filtrační verzi).

Když došlo k vypnutí odsavače během běžné činnosti:

Zkontrolujte, zda:

• Nedošlo k výpadku elektrické energie. Nedošlo k vypnutí omnipolárního zařízení.

V případě případných poruch činnosti odpojte dříve, než se obrátíte na servisní službu, zařízení nejméně na dobu 5 sekund od elektrického napájení odpojením zástrčky ze zásuvky elektrické sítě a poté jej znovu připojte. V případě přetrvávání poruchy činnosti se obraťte na servisní službu.

SK

Instalace

Vypouštění vzduchu (pro odsávací verze)

Připojte odsavač k vypouštěcím rourkám a otvorům ve stěně s rovnými průměry, jaký má výstupní otvor pro odvod vzduchu na odsavači (spojovací příruba). Použití vypouštěcích rourek a otvorů ve stěně s menším průměrem bude mít za následek pokles výkonu odsávání a výrazný nárůst hlučnosti.

V takovém případě odmítáme jakoukoli zodpovědnost.

! Použijte co nejkratší možné potrubí. ! Použijte potrubí s co nejmenším možným počtem kolen. ! Vyhněte se výrazným změnám průřezu potrubí. ! Použijte potrubí s co nejhladším vnitřkem. ! Materiál potrubí musí vyhovovat platným normám. ! Nepřipojujte odsavač do potrubí na odvádění dýmu vznikajícího při spalování (kotle, krby, kamna, atd.). ! Při vypouštění odváděného vzduchu dodržujte nařízení kompetentních místních orgánů. Dále platí, že vypouštěný vzduch nesmí být odstraňován prostřednictvím otvoru ve stěně s výjimkou případu, kdy se jedná o otvor určený speciálně pro tento účel. ! Daná místnost musí mít otvory pro přístup vzduchu, aby se zabránilo vzniku podtlaku (který nesmí překročit 0,04 mbar). ! Firma neponese žádnou zodpovědnost, pokud nebudou tyto pokyny dodrženy.

Poznámka: Pokud je přídavný filtrační systém s aktivním uhlím dodán spolu se zařízením, může být už nainstalovaný na odsavači.

Informace pro přeměnu odsavače z odsávací verze na filtrační verzi jsou uvedeny v tomto návodu (viz „Filtrační verze").

Odsávací verze

Odsavač čistí vzduch a čistý ho vpouští zpět do místnosti. Pro použití odsavače v této verzi je potřeba nainstalovat přídavný filtrační systém s aktivním uhlím.

Po stisknutí tohoto tlačítka přejde odsavač z předchozího stavu do stavu rychlosti 2.

T4 Rychlost 3

Údržba a péče

Nepoužívejte abrazivní ani korozivní prostředky.

Demontáž protitukového filtru

Údržba uhlíkového filtru (B)

Montáž: Uchycení filtru s aktivním uhlím nejprve vzadu o kovové jazýčky odsavače, a potom vpředu, zatlačením dvou pák.

SK

Výměna žárovek

Odpojte zařízení z elektrické sítě a vyjměte protitukové filtry.

Upozornění! Než se dotknete žárovek, ujistěte se, že jsou vychladlé.

Pokud je napájecí kabel poškozen, může ho vyměnit výrobce nebo jeho servisní služba, aby se zabránilo jakémukoli riziku.

LIKVIDACE

Toto zařízení je označeno v souladu s Evropskou směrnicí 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Směrnice o odpadních elektrických a elektronických zařízeních - OEEZ). Tím, že se uživatel ujistí o správné likvidaci tohoto výrobku, přispívá k předcházení případným negativním následkům na životním prostředí a na zdraví.

• Po výpadku elektrické energie.
• Je zvolená rychlost.

Když je odsávač v činnosti, ale není dostatečně výkonný:

Zkontrolujte, zda:

• Je zvolená dostatečná rychlost motoru na uvolnění množství dýmu a páry.
• Je kuchyně větraná dostatečně na to, aby umožňovala přístup vzduchu.
• Není opotřebovaný uhlíkový filtr (odsávač ve filtrační verzi).
