IHF 9.5 A M IX - Campana extractora INDESIT - Manual de uso y guía de instrucciones gratis

Marca	Indesit
Modelo	IHF 9.5 A M IX
Tipo de producto	Campana extractora
Instalación	De pared o techo
Potencia total absorbida	150 W
Iluminación	2 bombillas halógenas 40 W (casquillo G9, 230 V)
Tensión	230 V
Diámetro de salida de aire	150 mm
Número de velocidades	3 velocidades + parada (T1)
Tipo de mando	Botones pulsadores
Filtro antigrasa	Metálico, lavable en lavavajillas
Filtro de carbón	Opcional para recirculación, reemplazo cada 20 meses
Distancia mínima (cocina a gas)	65 cm
Distancia mínima (cocina eléctrica)	55 cm
Mantenimiento de los filtros antigrasa	Cada mes
Reemplazo de las bombillas	Bombillas halógenas G9 40 W (o LED, contactar con servicio técnico)
Cable de alimentación	Reemplazable por servicio técnico
Desecho	Conforme a RAEE

Preguntas frecuentes - IHF 9.5 A M IX INDESIT

¿Cómo instalar correctamente la campana IHF 9.5 A M IX?

La instalación debe ser realizada por un profesional. Respete una distancia mínima de 65 cm sobre una cocina a gas o 55 cm sobre una eléctrica. Utilice los tacos suministrados, adecuados para su pared. No conecte el aparato a la red antes de finalizar la instalación.

¿Cómo limpiar los filtros antigrasa?

Los filtros antigrasa deben limpiarse al menos una vez al mes. Use un detergente no agresivo, a mano o en lavavajillas a baja temperatura y ciclo corto. Para desmontarlos, tire de la manilla de resorte. La eventual decoloración no altera el rendimiento.

¿Cuándo y cómo reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 20 meses aproximadamente, según el uso. No se lava ni se regenera. Para desmontarlo, presione las dos palancas delanteras. Para montarlo, enganche primero la parte trasera en las lengüetas metálicas, luego presione las palancas delanteras.

¿Qué hacer si la campana no funciona?

Verifique primero que no haya corte de corriente y que esté seleccionada una velocidad. Si la campana se apaga durante el funcionamiento, verifique el interruptor automático. Si la anomalía persiste, desconecte el aparato al menos 5 segundos y luego vuelva a conectarlo. Contacte con el servicio de asistencia si es necesario.

¿Cómo reemplazar las bombillas de la campana?

Desconecte el aparato y retire los filtros antigrasa. Asegúrese de que las bombillas estén frías. Use un destornillador pequeño plano para hacer palanca y retirar la protección. Reemplace por una bombilla de las mismas características: halógena 40 W, casquillo G9, 230 V. Cierre la protección.

¿Qué diámetro de conducto de evacuación usar?

El diámetro recomendado es de 150 mm. Use un conducto liso con la menor cantidad de curvas posible. Un diámetro inferior reduce el rendimiento y aumenta el ruido.

¿Puedo usar la campana en modo recirculación?

Sí, pero se necesita un kit de accesorios (filtro de carbón activo). La campana se entrega lista para evacuación exterior. Para recirculación, instale el filtro de carbón y un deflector de aire. El conducto superior debe tener los orificios de evacuación orientados hacia arriba.

¿Qué tipo de bombilla usar para el reemplazo?

Use únicamente bombillas halógenas de 40 W, casquillo G9, tensión 230 V. Para modelos LED, contacte con el servicio de asistencia. No toque las bombillas cuando estén calientes.

¿Cómo restablecer la campana?

La tecla T1 sirve para restablecer el motor. Cuando se pulsa durante el funcionamiento, la campana se apaga. Para restablecer tras una avería, desconecte el aparato 5 segundos y luego vuelva a conectarlo.

¿Cuáles son las instrucciones de seguridad importantes?

No cocine alimentos flambeados debajo de la campana. Vigile las frituras para evitar incendios. Limpie regularmente la campana y los filtros. No usar sin filtros antigrasa. Los niños no deben jugar con el aparato. Respete las distancias mínimas.

MANUAL DE USUARIO IHF 9.5 A M IX INDESIT

Manual de instrucciones

CAMPANA

Sumario

Manual de instrucciones, 1

Advertencias, 13

Asistencia, 31

Instalación, 43

Mandos GLASS, 44

Mantenimiento y cuidados, 44

Anomalías y soluciones, 45

GB

English

¡Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, cesión o traslado, el manual debe permanecer junto al aparato. ¡Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad. ¡No realizar variaciones eléctricas o mecánicas en el aparato ni en los conductos de evacuación.

Seguridad general

• La distancia mínima entre la superficie de apoyo de los recipientes en la placa de cocción y la parte inferior de la campana debe ser de al menos: 65 cm si la campana se instala sobre una placa de gas; 55 cm si la campana se instala sobre una placa eléctrica. Si las instrucciones de instalación de la placa de gas especifican una distancia mayor, es necesario respetarla.
• La campana está dotada de tacos de fijación adecuados para la mayoría de las paredes y los techos.

No obstante, es necesario consultar a un técnico especializado para comprobar la idoneidad de los materiales de acuerdo con el tipo de pared o techo, que debe ser suficientemente sólido para sostener el peso de la campana.

• ¡Atención! No conectar el aparato a la red eléctrica hasta no terminar totalmente la instalación.
• Antes de realizar cualquier operación de limpieza o mantenimiento, desconectar la campana de la red eléctrica mediante la clavija o el interruptor general de la vivienda.
• Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.
• El aparato no ha sido diseñado para el uso por parte de niños ni de personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de la experiencia y los conocimientos necesarios para utilizarlo, salvo que lo hagan bajo la vigilancia o las instrucciones de una persona responsable de su seguridad.
• No permitir que los niños jueguen con el aparato.
• No utilizar el aparato sin el filtro de grasas instalado correctamente.
• La campana nunca se debe utilizar como plano de apoyo, a no ser que esto sea expresamente indicado.
• El local debe disponer de suficiente ventilación cuando la campana se utilice simultáneamente con otros aparatos que empleen gas u otros combustibles.
• El aire extraído no debe salir por un conductor utilizado para los humos generados por otros aparatos que empleen gas u otros combustibles.
• Respetar todas las normas relativas a la evacuación del aire.
• Está estrictamente prohibido cocinar alimentos con llama libre debajo de la campana; el empleo de llamas libres es perjudicial para los filtros y puede originar incendios; por lo tanto, se deben evitar en cualquier circunstancia.
• Se recomienda mantener constantemente bajo control la cocción de alimentos por fritura, para evitar que el aceite recalentado arda.
• En cuanto a las medidas sociales y de seguridad que se deben adoptar para la evacuación de los humos, atenerse estrictamente a los reglamentos existentes por las autoridades competentes.
• Se recomienda limpiar el aparato con frecuencia, tanto por dentro como por fuera (AL MENOS UNA VEZ AL MES, respetando las instrucciones de mantenimiento contenidas en este manual).
• El incumplimiento de las instrucciones de limpieza de la campana y de sustitución y limpieza de los filtros implica riesgos de incendio.
• Asegurar de que las bombillas estén correctamente montadas. De lo contrario, no usar la campana, ya que podrían producirse descargas eléctricas.
• El fabricante declina toda responsabilidad en caso de inconvenientes, daños o incendios derivados del incumplimiento de las instrucciones contenidas en este manual.
• ¡Atención! Las partes accesibles pueden recalentarse considerablemente durante el uso de la placa de cocción.

1. 121

.

i 1

JdI J 1

（）

（）

.

j 1

.

Asistencia

¡No llame nunca a técnicos no autorizados!

Comunique:

• El tipo de anomalía;
• El modelo de la máquina (Mod.)
• El número de serie (S/N)

Esta información se encuentra en la placa de características colocada en el aparato.

La siguiente información es válida solo para España.

Para nosotros de haber hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERÍAS NUNCA MÁS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

PT

Assistência

Para la instalación correcta del aparato consultar las figuras de las primeras páginas de este manual.

La instalación debe ser realizada por personal cualificado.

Conexión eléctrica

La tensión de red tiene que coincidir con el valor de tensión indicado en la etiqueta de características que se encuentra en el interior de la campana. Si el aparato tiene clavija, conéctela a una toma conforme a las normas vigentes, situada en una zona accesible. Si el aparato no tiene clavija (conexión directa a la red) o la clavija queda en una zona inaccesible, se debe aplicar un interruptor bipolar conforme a las normas, que asegure la desconexión completa de la red en las condiciones previstas por la categoría de sobretensión III, de conformidad con las normas de instalación.

¡Atención! Comprobar que el cable de red se haya montado correctamente, antes de reconectar el circuito de la campana a la alimentación de red y verificar el funcionamiento correcto.

Evacuación del aire (para las versiones aspirantes)

Conectar la campana a tubos y orificios de evacuación de pared de diámetro equivalente al de la salida de aire (brida de conexión). El uso de tubos y orificios de evacuación de pared de diámetro inferior implica una disminución de las prestaciones de aspiración y un considerable aumento del ruido.

Se declina cualquier responsabilidad al respecto.

Utilizar un conductor de la longitud mínima indispensable. ¡Utilizar un conductor con el menor número de curvas posible! ¡Evitar cambios de sección drásticos del conducto! ¡Utilizar un conducto cuyo interior sea lo más liso posible! ¡El material del conductor debe ser conforme a las normas! ¡No conectar la campana a los conductos de evacuación de los humos producidos por otros aparatos de combustión, como calderas, chimeneas, estufas, etc.! ¡Para la evacuación del aire respetar las prescripciones de las autoridades competentes! El aire no se debe evacuar a través de una cavidad de pared, a no ser que esta sea adecuada para este uso. Equipar el local con tomas de aire para evitar que la campana cree una presión negativa en el ambiente (que no debe superar los 0,04 mbar). ¡La empresa declina cualquier responsabilidad en caso de incumplimiento de estas reglas.

¿Filtrante o Aspirante?

¡La campana está lista para ser realizada en versión aspirante. Para usar la campana en versión filtrante es necesario instalar el KIT ACCESORIO.

Nota: Si se suministra en dotación, en algunos casos, el sistema de filtración adicional a base de carbones activos podrá ya estar instalado en la campana.

La información para transformar la campana de versión aspirante a versión filtrante está contenida en este manual (ver "Versión filtrante").

Versión aspirante

La campana depura el aire y lo expulsa al exterior a través de un conductor de evacuación (diámetro 150mm) fijado en la brida de empalme. El diámetro del tubo de evacuación debe ser equivalente al diámetro del aro de conexión.

¡Atención! El tubo de evacuación no se suministra de serie, sino que se compra por separado.

En la parte horizontal, el tubo debe tener una leve inclinación hacia arriba (10° aprox.) para poder transportar el aire hacia el exterior con mayor calidad. Si la campana está provista de filtros de carbón, ellos se deben quitar.

Versión filtrante

La campana depura el aire y lo introduce en la habitación. Para utilizar la campana en esta versión es requisito instalar un sistema de filtración adicional a base de carbones activos. Esta versión requiere deflector de aire, reducción y filtros de carbón. El tubo superior debe tener las ranuras de evacuación en la parte superior.

Datos técnicos

Modelo	Altura (cm)	Ancho (cm)	Profundidad (cm)	Ø del tubo deitters (cm)
GLASS 60cm 61-8	259.8 50	15/12
GLASS 90cm 61-8	289.9 50	15/12

Sigla del modelo	Lámpara (V)	Absorcción de la lámpara (W)	Absorcción total (W)
IHF 6.5 A M IX
IHF 9.5 A M IX
IHF 6.5F A M IX	Halógena 2	x 40 150
IHC 9.5F A M IX
IHC 9.5 A M IX
IHC 6.5F A M IX

	Potencia Voltaje Casquillo Dimensiones
Halógena 25 W 2	x 25 W 230 V	G9	L40xØ14
Halógena 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Grupo de Riesgo 1 según la norma EN 62471

CE	Las campanas son conformes a las siguientes Directivas CE: ·“Low voltage” Directive 2006/95/EC (12-12-2006) ·“EMC” Directive 2004/108/EC (15-12-2004)

• Presente solo en algunos modelos

ES

Mandos GLASS

Modelos con botonera mecánica

IHF 6.5AMIX-IHF9.5AMIX IHF6.5FAMIX-IHC9.5FAMIX IHC9.5AMIX-IHC6.5FAMIX

T1T2T3T4T5

T1 Reset motor

Al pulsar esta tecla durante el funcionamiento, la campana se pone en estado OFF.

T2 Velocidad 1

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad 1.

T3 Velocidad 2

Al pulsar esta tecla, la campana vuelve al estado anterior a la velocidad 2.

T4 Velocidad 3

Al pulsar esta tecla, la campana vuelve al estado anterior a la velocidad 3.

T5 ON/OFF luces

Mantenimiento y cuidados

¡Atención! Antes de realizar cualquier operación de limpieza o mantenimiento, desconectar la campana de la red eléctrica mediante la clavija o el interruptor general de la vivienda.

Primera limpieza

• Sacar las películas de protección
• Eliminar las impurezas con una esponja húmeda y poco jabón neutro
• Enjuagar con un paño húmedo
• Secar con un paño suave; si la campana es de acero inoxidable, seguir la dirección del satinado del metal

Limpieza periódica

La campana se debe limpiar con frecuencia (al menos con la misma frecuencia con que se realiza el mantenimiento de los filtros de grasas), tanto por dentro como por fuera. Para la limpieza hay que utilizar un paño humedecido con detergentes líquidos neutros y agua tibia. Evitar el uso de productos abrasivos o corrosivos.

Atención: El incumplimiento de las instrucciones de limpieza del aparato y de sustitución de los filtros implica riesgos de incendio. Se recomienda atenerse a las instrucciones. El fabricante se exime de cualquier responsabilidad en caso de daños del motor o de incendios provocados por un mantenimiento no adecuado o por el incumplimiento de las advertencias.

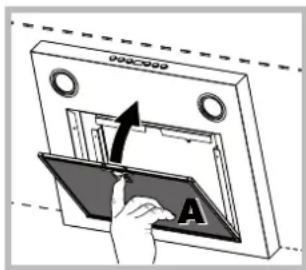

Mantenimiento de los filtros de grasas (A)

El filtro de grasas retiene las partículas de grasa originadas por la cocción. El filtro de grasas se debe limpiar al menos una vez al mes, a mano o en el lavavajillas a baja temperatura y con ciclo corto, utilizando detergentes no agresivos.

Desmontar el filtro de grasas

tirando de la manilla de desenganche con muelle. Al lavarlo en el lavavajillas, el filtro de grasas metálico podría perder brillo, pero su poder de filtración no varía.

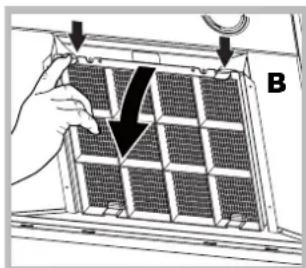

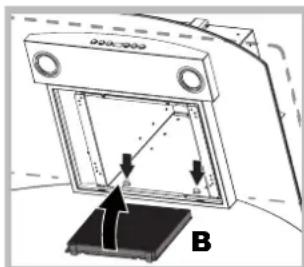

Mantenimiento del filtro de carbón (B)

El filtro de carbón retiene los olores desagradables derivados de la cocción. La frecuencia de saturación del filtro de carbón depende del tipo de cocina y de la regularidad con que se limpie el filtro de grasas. En cualquier caso, es necesario sustituir el cartucho al menos cada veinte meses.

Este filtro NO se puede lavar ni regenerar.

Desmontaje: Quitar el filtro de carbones activos presionando las dos palancas delanteras que lo fijan en la campana.

Montaje: Enganchar el filtro de carbones activos primero por detrás en las pestañas metálicas de la campana; luego por delante presionando las dos palancas.

Sustitución de las lámparas

Desconectar el aparato de la red eléctrica y sacar los filtros de grasas.

¡Atención! Antes de tocar las lámparas, comprobar que estén frías.

1. Extraer la protección haciendo palanca con un pequeño destornillador de punta plana o una herramienta similar.
2. Sustituir la lámpara averiada. Utilizar solo lámparas de las mismas características (para más detalles ver los datos técnicos en el manual).
3. Cerrar la protección (se fija a presión).

Sustitución de las lámparas LED

La campana cuenta con un sistema de iluminación con tecnología LED. Los LED garantizan una iluminación óptima, mayor duración y menor consumo que las bombillas tradicionales. Para la sustitución, llamar al servicio de asistencia.

Cable eléctrico

Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o por su Servicio de Asistencia Técnica a fin de prevenir riesgos.

ELIMINACIÓN

Este aparato está diseñado de conformidad con la Directiva Europea 2012/19/EC sobre desechos de aparatos eléctricos y electrónicos (RAEE). Su eliminación correcta evita consecuencias negativas para el medio ambiente y la salud.

El símbolo en el aparato o en los documentos que se suministran con el aparato indica que no se puede tratar como desecho doméstico. Es necesario entregarlo en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos. Elimínelo de conformidad con las normas locales sobre eliminación de desechos. Para obtener información más detallada sobre el tratamiento, la recuperación y el reciclado de este producto, póngase en contacto con el ayuntamiento, el servicio de eliminación de desechos urbanos o la tienda donde adquirió el producto.

Anomalías y soluciones

En caso de defectos de configuración, antes de llamar al Servicio de Asistencia realizar los siguientes controles:

Si la campana no funciona:

Comprobar que:

• no se haya producido un corte de corriente.
• se haya seleccionado una velocidad.

Si el rendimiento de la campana es escaso:

Comprobar que:

• La velocidad seleccionada sea suficiente para la cantidad de humos y vapores producidos.
• La cocina está aireada lo suficiente para permitir el recambio de aire.
• El filtro de carbón no está consumido (campana filtrante).
• Presente solo en algunos modelos

Si la campana se para durante el funcionamiento normal:

Comprobar que:

• no se haya producido un corte de corriente.
• el interruptor omnipolar no se haya disparado.

En caso de anomalías de configuración, antes de recurrir al Servicio de Asistencia, desconectar la clavija, partir el aparato desconectado de la alimentación electrónica al menos 5 segundos y volver a conectarla clavija. Si vuelve a presentarse la anomalía, contactar con el Servicio de Asistencia.

Instalación

Use una conducción con el menor número de curvas posible.

La Empresa declina cualquier responsabilidad si estas normas no son respetadas.
