GEBRUIKSAANWIJZING Horizon 20 TAURUS

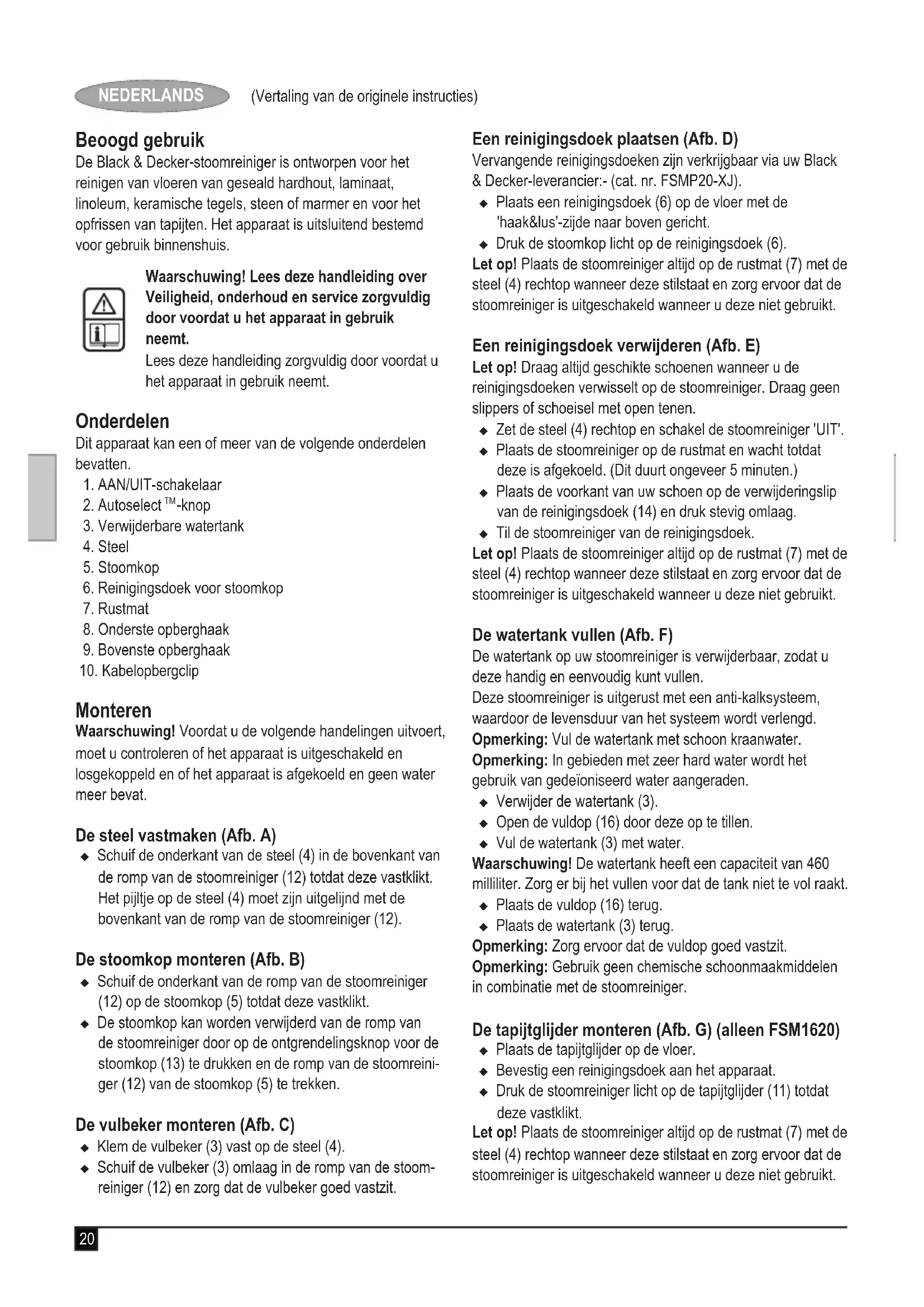

Consultare il capitolo relativo all'assemblaggio del manuale per le corrette istruzioni di montaggio di tutte le parti e degli accessori. Dove posso trovare altre informazioni / accessori per la mia scopa a vapore? 13 www.blackanddecker.it/steammop20 (Vertaling van de originele instructies) NEDERLANDS Beoogd gebruik De Black & Decker-stoomreiniger is ontworpen voor het reinigen van vloeren van geseald hardhout, laminaat, linoleum, keramische tegels, steen of marmer en voor het opfrissen van tapijten. Het apparaat is uitsluitend bestemd voor gebruik binnenshuis. Waarschuwing! Lees deze handleiding over Veiligheid, onderhoud en service zorgvuldig door voordat u het apparaat in gebruik neemt. Lees deze handleiding zorgvuldig door voordat u het apparaat in gebruik neemt. Onderdelen Dit apparaat kan een of meer van de volgende onderdelen bevatten.

3. Verwijderbare watertank

6. Reinigingsdoek voor stoomkop

8. Onderste opberghaak

Monteren Waarschuwing! Voordat u de volgende handelingen uitvoert, moet u controleren of het apparaat is uitgeschakeld en losgekoppeld en of het apparaat is afgekoeld en geen water meer bevat. De steel vastmaken (Afb. A) u Schuif de onderkant van de steel (4) in de bovenkant van de romp van de stoomreiniger (12) totdat deze vastklikt. Het pijltje op de steel (4) moet zijn uitgelijnd met de bovenkant van de romp van de stoomreiniger (12). De stoomkop monteren (Afb. B) u Schuif de onderkant van de romp van de stoomreiniger (12) op de stoomkop (5) totdat deze vastklikt. u De stoomkop kan worden verwijderd van de romp van de stoomreiniger door op de ontgrendelingsknop voor de stoomkop (13) te drukken en de romp van de stoomreini- ger (12) van de stoomkop (5) te trekken. De vulbeker monteren (Afb. C) u Klem de vulbeker (3) vast op de steel (4). u Schuif de vulbeker (3) omlaag in de romp van de stoom- reiniger (12) en zorg dat de vulbeker goed vastzit. Een reinigingsdoek plaatsen (Afb. D) Vervangende reinigingsdoeken zijn verkrijgbaar via uw Black & Decker-leverancier:- (cat. nr. FSMP20-XJ). u Plaats een reinigingsdoek (6) op de vloer met de 'haak&lus'-zijde naar boven gericht. u Druk de stoomkop licht op de reinigingsdoek (6). Let op! Plaats de stoomreiniger altijd op de rustmat (7) met de steel (4) rechtop wanneer deze stilstaat en zorg ervoor dat de stoomreiniger is uitgeschakeld wanneer u deze niet gebruikt. Een reinigingsdoek verwijderen (Afb. E) Let op! Draag altijd geschikte schoenen wanneer u de reinigingsdoeken verwisselt op de stoomreiniger. Draag geen slippers of schoeisel met open tenen. u Zet de steel (4) rechtop en schakel de stoomreiniger 'UIT'. u Plaats de stoomreiniger op de rustmat en wacht totdat deze is afgekoeld. (Dit duurt ongeveer 5 minuten.) u Plaats de voorkant van uw schoen op de verwijderingslip van de reinigingsdoek (14) en druk stevig omlaag. u Til de stoomreiniger van de reinigingsdoek. Let op! Plaats de stoomreiniger altijd op de rustmat (7) met de steel (4) rechtop wanneer deze stilstaat en zorg ervoor dat de stoomreiniger is uitgeschakeld wanneer u deze niet gebruikt. De watertank vullen (Afb. F) De watertank op uw stoomreiniger is verwijderbaar, zodat u deze handig en eenvoudig kunt vullen. Deze stoomreiniger is uitgerust met een anti-kalksysteem, waardoor de levensduur van het systeem wordt verlengd. Opmerking: Vul de watertank met schoon kraanwater. Opmerking: In gebieden met zeer hard water wordt het gebruik van gedeïoniseerd water aangeraden. u Verwijder de watertank (3). u Open de vuldop (16) door deze op te tillen. u Vul de watertank (3) met water. Waarschuwing! De watertank heeft een capaciteit van 460 milliliter. Zorg er bij het vullen voor dat de tank niet te vol raakt. u Plaats de vuldop (16) terug. u Plaats de watertank (3) terug. Opmerking: Zorg ervoor dat de vuldop goed vastzit. Opmerking: Gebruik geen chemische schoonmaakmiddelen in combinatie met de stoomreiniger. De tapijtglijder monteren (Afb. G) (alleen FSM1620) u Plaats de tapijtglijder op de vloer. u Bevestig een reinigingsdoek aan het apparaat. u Druk de stoomreiniger licht op de tapijtglijder (11) totdat deze vastklikt. Let op! Plaats de stoomreiniger altijd op de rustmat (7) met de steel (4) rechtop wanneer deze stilstaat en zorg ervoor dat de stoomreiniger is uitgeschakeld wanneer u deze niet gebruikt.21 (Vertaling van de originele instructies) NEDERLANDS De tapijtglijder verwijderen (Afb. G) (alleen FSM1620) Let op! Draag altijd geschikte schoenen wanneer u de tapijt- glijder verwijdert van de stoomreiniger. Draag geen slippers of schoeisel met open tenen. u Zet de steel (4) rechtop en schakel de stoomreiniger 'UIT'. u Plaats de stoomreiniger op de rustmat en wacht totdat deze is afgekoeld. (Dit duurt ongeveer 5 minuten.) u Plaats de voorkant van uw schoen op de verwijderingslip van de tapijtglijder (15) en druk stevig omlaag. u Til de stoomreiniger van de tapijtglijder (11). Let op! Plaats de stoomreiniger altijd op de rustmat (7) met de steel (4) rechtop wanneer deze stilstaat en zorg ervoor dat de stoomreiniger is uitgeschakeld wanneer u deze niet gebruikt. Gebruik Belangrijk! Wanneer dit apparaat in naleving van deze han- dleiding wordt gebruikt, de microberdoek is geplaatst en het apparaat ten minste 90 seconden wordt aangezet, doodt het apparaat 99.9% van alle bacteriën en ziektekiemen. In- en uitschakelen u Druk op de AAN/UIT-knop (1) om het apparaat in te schakelen. Het duurt ongeveer 15 seconden voordat de stoomreiniger is opgewarmd. Opmerking: Wanneer de stoomreiniger voor het eerst wordt ingeschakeld, gloeit het waterreservoir rood. Wanneer de stoomreiniger klaar is voor gebruik, geeft het waterreservoir een blauwe gloed af. u Druk op de AAN-UIT-knop (1) om het apparaat uit te schakelen. Let op! Laat de stoomreiniger nooit langere tijd op één punt van het oppervlak staan. Plaats de stoomreiniger altijd op de rustmat (7) met de steel (4) rechtop wanneer deze stilstaat en zorg ervoor dat de stoomreiniger is uitgeschakeld wanneer u deze niet gebruikt. Let op! Leeg de stoomreiniger altijd na gebruik. Opmerking: Wanneer u de stoomreiniger voor de eerste keer vult of nadat de watertank leeg is geweest, kan het maximaal 45 seconden duren voordat er stoom wordt geproduceerd. Autoselect

-technologie Deze stoomreiniger is uitgerust met een Autoselect

-knop (2) waarop verschillende reinigingstoepassingen zijn afgebeeld. Hiermee kunt u de juiste gebruiksmodus voor elk reinig- ingsdoel selecteren. Selecteer een van de volgende toepassingen met de Autoselect

-knop (2): Hout/Laminaat Steen/Marmer Tegels/Vinyl De stoomreiniger selecteert de juiste hoeveelheid stoom die nodig is voor het geselecteerde reinigingsdoel. Opmerking: Controleer vóór het gebruik van de stoomreiniger altijd of u de juiste instelling hebt geselecteerd. Tips voor optimaal gebruik Algemeen Let op! Gebruik de stoomreiniger nooit voordat u een reinig- ingsdoek hebt aangebracht. u Tijdens gebruik kunt u de kabelopbergclip (10) gebruiken om de kabel uit de buurt van uw werkomgeving te houden. u Veeg of stofzuig de vloer altijd voordat u de stoomreiniger gebruikt. u De gemakkelijkste manier om het apparaat te gebruiken is door de steel 45˚ te kantelen en langzaam schoon te maken, waarbij u telkens kleine stukjes schoonmaakt. u Gebruik geen chemische schoonmaakmiddelen in com- binatie met de stoomreiniger. U kunt vinyl- of linoleum- vloeren voorbehandelen met een mild reinigingsmiddel en wat water voordat u de stoomreiniger gebruikt, om hardnekkige vlekken te verwijderen. Stoomreinigen u Plaats een reinigingsdoek (6) op de vloer met de 'haak&lus'-zijde naar boven gericht. u Til de stoomreiniger van de rustmat (7) en druk deze licht op de reinigingsdoek (6). u Plaats de stoomreiniger op de rustmat. u Sluit de stoomreiniger aan op het stopcontact. u Draai de Autoselect

-knop (2) naar de gewenste instel- ling. u Druk op de AAN/UIT-knop (1). Het duurt ongeveer 15 seconden voordat de stoomreiniger is opgewarmd. u Wanneer u de steel (4) naar achter trekt, wordt de stoom- pomp geactiveerd. Na een paar seconden begint er stoom uit de stoomkop te komen. Opmerking: Wanneer u de stoomreiniger voor de eerste keer vult of nadat de watertank leeg is geweest, kan het maximaal 45 seconden duren voordat er stoom wordt geproduceerd. u Het duurt een aantal seconden voordat de stoom in de reinigingsdoek komt. De stoomreiniger glijdt nu ge- makkelijk over het oppervlak dat moet worden gereinigd.22 (Vertaling van de originele instructies) NEDERLANDS u Duw en trek de stoomreiniger langzaam over de vloer om elk deel grondig te stoomreinigen. Opmerking: Tijdens het gebruik kunt u de stoompomp uitschakelen door de steel weer rechtop te plaatsen. Deze handige functie geeft u de mogelijkheid om de stoomreiniger korte tijd op de rustmat te plaatsen, zodat u meubels en dergelijke kunt verplaatsen en dan kunt doorgaan met de schoonmaak, zonder dat u het apparaat hoeft uit te schakelen. u Wanneer u klaar bent met de stoomreiniger, zet u de steel (4) rechtop, schakelt u het apparaat 'UIT', plaatst u het op de rustmat (7) en wacht u totdat de stoomreiniger is afgekoeld. (Dit duurt ongeveer 5 minuten.) Let op! Het is belangrijk om het waterniveau in de watertank in de gaten te houden. Als u de watertank wilt bijvullen en wilt doorgaan met reinigen, zet u de steel (4) rechtop en schakelt u de stoomreiniger 'UIT'. Haal de stekker uit het stopcontact, verwijder de watertank (3) en vul deze. Let op! Laat de stoomreiniger nooit langere tijd op één punt van het oppervlak staan. Plaats de stoomreiniger altijd op de rustmat (7) met de steel (4) rechtop wanneer deze stilstaat en zorg ervoor dat de stoomreiniger is uitgeschakeld wanneer u deze niet gebruikt. Tapijtopfrissing (alleen FSM1620) u Plaats een reinigingsdoek (6) op de vloer met de 'haak&lus'-zijde naar boven gericht. u Til de stoomreiniger van de rustmat (7) en druk deze licht op de reinigingsdoek (6). u Plaats de tapijtglijder (11) op de vloer. u Druk de stoomreiniger licht op de tapijtglijder (11) totdat deze vastklikt. u Plaats de stoomreiniger op de rustmat. (7) u Sluit de stoomreiniger aan op het stopcontact. u Druk op de AAN/UIT-knop (1). Het duurt ongeveer 15 seconden voordat de stoomreiniger is opgewarmd. u Draai de Autoselect

-knop (2) naar de instelling Hout/ Laminaat. u Wanneer u de steel (4) naar achter trekt, wordt de stoom- pomp geactiveerd. Na een paar seconden begint er stoom uit de stoomkop te komen. Opmerking: Wanneer u de stoomreiniger voor de eerste keer vult of nadat de watertank leeg is geweest, kan het maximaal 45 seconden duren voordat er stoom wordt geproduceerd. u Duw en trek de stoomreiniger langzaam over het tapijt om elk deel grondig op te frissen. Opmerking: Tijdens het gebruik kunt u de stoompomp uitschakelen door de steel (4) weer rechtop te plaatsen. Deze handige functie geeft u de mogelijkheid om de stoomreiniger korte tijd op de rustmat (7) te plaatsen, zodat u meubels en dergelijke kunt verplaatsen, zonder dat u het apparaat hoeft uit te schakelen. u Wanneer u klaar bent met de stoomreiniger, zet u de steel (4) rechtop, schakelt u het apparaat 'UIT', plaatst u het op de rustmat (7) en wacht u totdat de stoomreiniger is afgekoeld. (Dit duurt ongeveer 5 minuten.) Let op! Het is belangrijk om het waterniveau in de watertank in de gaten te houden. Als u de watertank wilt bijvullen en wilt doorgaan met reinigen, zet u de steel (4) rechtop en schakelt u de stoomreiniger 'UIT'. Haal de stekker uit het stopcontact, verwijder de watertank (3) en vul deze. Let op! Laat de stoomreiniger nooit langere tijd op één punt van het oppervlak staan. Plaats de stoomreiniger altijd op de rustmat (7) met de steel (4) rechtop wanneer deze stilstaat en zorg ervoor dat de stoomreiniger is uitgeschakeld wanneer u deze niet gebruikt. Na gebruik (Afb. H en I) u Zet de steel (4) rechtop en schakel de stoomreiniger 'UIT'. u Plaats de stoomreiniger op de rustmat (7) en wacht totdat deze is afgekoeld. (Dit duurt ongeveer 5 minuten.) u Haal de stekker uit het stopcontact. u Leeg de watertank (3). u Verwijder de reinigingsdoek (6) en was deze voor een volgend gebruik. (Zorg dat u de wasinstructies volgt die op de reinigingsdoek zijn gedrukt.) u Wind het snoer om de opberghaken (8 en 9). Opmerking: De bovenste opberghaak (9) kan worden gedraaid zodat het snoer gemakkelijk kan worden afgewikkeld voor een volgend gebruik. u Klem het snoer aan zichzelf vast vlak bij de stekker vast met de opbergklem (17). u Plaats de stoomreiniger op de rustmat (7) om de reiniger op te bergen. Opmerking: Met de steel (4) rechtop, het snoer netjes om de opberghaken (8 en 9) gewikkeld en vastgeklemd met de opbergklem (17) kan de stoomreiniger losstaand worden opgeborgen. U kunt ook de ophanghaak (18) gebruiken die is ingebouwd in de handgreep (19), zodat u de stoomreiniger kunt ophangen aan een geschikte wandhaak. Zorg ervoor dat de wandhaak stevig genoeg is om het gewicht van de stoomreiniger te dragen. Technische gegevens FSM1610 (Type 1) FSM1620 (Type 1) Spanning V

Gewicht kg 2.7 3.0623 (Vertaling van de originele instructies) NEDERLANDS Problemen oplossen Als de machine niet goed lijkt te werken, volgt u de onder- staande instructies op. Neem contact op met het dichtstbijzi- jnde Black & Decker-servicecentrum als u het probleem niet kunt verhelpen. Probleem Stap Mogelijke oplossingen De stoomreiniger gaat niet aan.

Controleer of de stekker van het apparaat in het stopcontact zit.

Controleer of het apparaat is ingeschakeld door gebruik te maken van de aan/ uit-schakelaar (1). 3 Controleer de zekering in de stekker. De stoomreiniger produceert geen stoom.

De stoomreiniger produceert alleen stoom wanneer de steel uit de rechte positie naar achteren wordt getrokken.

Controleer of de watertank (3) vol is en correct is geplaatst. OPMERKING: Wanneer u de stoomreiniger voor de eerste keer vult of nadat de watertank leeg is geweest, kan het maximaal 45 seconden duren voordat er stoom wordt geproduceerd.

Controleer of de stoomkop (5) stevig in de romp van de stoomreiniger (12) zit. 7 Ga stappen 1, 2 en 3 na. De stoomreiniger houdt op stoom te produceren tijdens gebruik.

Ga stappen 4, dan 5, dan 6 en vervolgens 3 na. De stoomreiniger produceert te veel stoom tijdens gebruik.

De stoomreiniger heeft 3 standen. Draai aan de autoselect-knop (2) om de hoeveelheid geproduceerde stoom te vergroten. De stoomreiniger produceert te weinig stoom tijdens gebruik. 10 Controleer stap 5.

De stoomreiniger heeft 3 standen. Draai aan de autoselect-knop (2) om de hoeveelheid geproduceerde stoom te verkleinen. Er ontsnapt op onverwachte plekken stoom uit het apparaat.
