KÄYTTÖOHJE Horizon 20 TAURUS

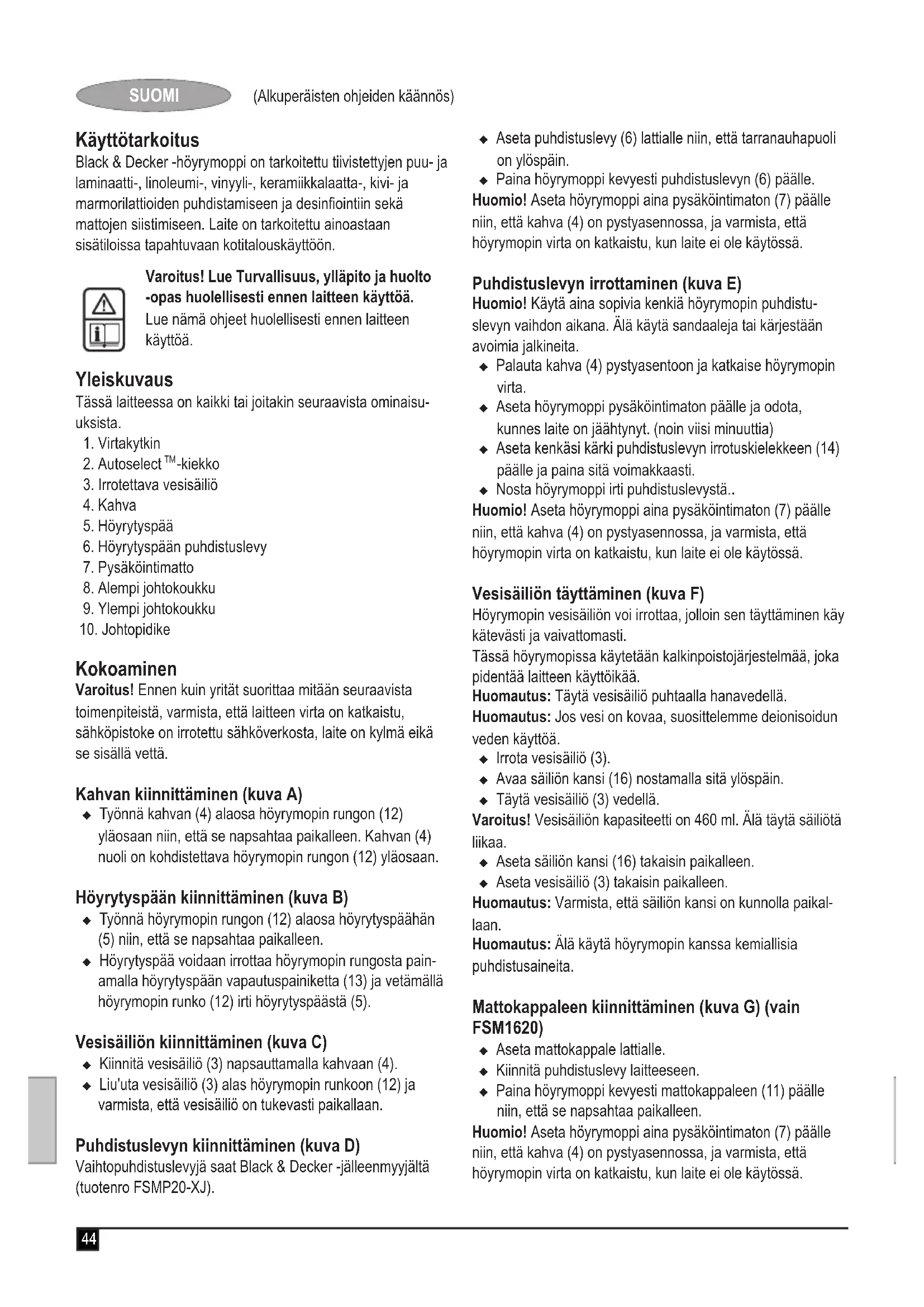

Se vejledningens kapitel om samling for at få korrekte monteringsanvisninger for alle dele og tilbehør. Hvor kan jeg få ere oplysninger om/tilbehør til dampmoppen. 13 www.blackanddecker.dk/steammop44 (Alkuperäisten ohjeiden käännös) SUOMI Käyttötarkoitus Black & Decker -höyrymoppi on tarkoitettu tiivistettyjen puu- ja laminaatti-, linoleumi-, vinyyli-, keramiikkalaatta-, kivi- ja marmorilattioiden puhdistamiseen ja desinointiin sekä mattojen siistimiseen. Laite on tarkoitettu ainoastaan sisätiloissa tapahtuvaan kotitalouskäyttöön. Varoitus! Lue Turvallisuus, ylläpito ja huolto -opas huolellisesti ennen laitteen käyttöä. Lue nämä ohjeet huolellisesti ennen laitteen käyttöä. Yleiskuvaus Tässä laitteessa on kaikki tai joitakin seuraavista ominaisu- uksista.

3. Irrotettava vesisäiliö

6. Höyrytyspään puhdistuslevy

8. Alempi johtokoukku

9. Ylempi johtokoukku

Kokoaminen Varoitus! Ennen kuin yrität suorittaa mitään seuraavista toimenpiteistä, varmista, että laitteen virta on katkaistu, sähköpistoke on irrotettu sähköverkosta, laite on kylmä eikä se sisällä vettä. Kahvan kiinnittäminen (kuva A) u Työnnä kahvan (4) alaosa höyrymopin rungon (12) yläosaan niin, että se napsahtaa paikalleen. Kahvan (4) nuoli on kohdistettava höyrymopin rungon (12) yläosaan. Höyrytyspään kiinnittäminen (kuva B) u Työnnä höyrymopin rungon (12) alaosa höyrytyspäähän (5) niin, että se napsahtaa paikalleen. u Höyrytyspää voidaan irrottaa höyrymopin rungosta pain- amalla höyrytyspään vapautuspainiketta (13) ja vetämällä höyrymopin runko (12) irti höyrytyspäästä (5). Vesisäiliön kiinnittäminen (kuva C) u Kiinnitä vesisäiliö (3) napsauttamalla kahvaan (4). u Liu'uta vesisäiliö (3) alas höyrymopin runkoon (12) ja varmista, että vesisäiliö on tukevasti paikallaan. Puhdistuslevyn kiinnittäminen (kuva D) Vaihtopuhdistuslevyjä saat Black & Decker -jälleenmyyjältä (tuotenro FSMP20-XJ). u Aseta puhdistuslevy (6) lattialle niin, että tarranauhapuoli on ylöspäin. u Paina höyrymoppi kevyesti puhdistuslevyn (6) päälle. Huomio! Aseta höyrymoppi aina pysäköintimaton (7) päälle niin, että kahva (4) on pystyasennossa, ja varmista, että höyrymopin virta on katkaistu, kun laite ei ole käytössä. Puhdistuslevyn irrottaminen (kuva E) Huomio! Käytä aina sopivia kenkiä höyrymopin puhdistu- slevyn vaihdon aikana. Älä käytä sandaaleja tai kärjestään avoimia jalkineita. u Palauta kahva (4) pystyasentoon ja katkaise höyrymopin virta. u Aseta höyrymoppi pysäköintimaton päälle ja odota, kunnes laite on jäähtynyt. (noin viisi minuuttia) u Aseta kenkäsi kärki puhdistuslevyn irrotuskielekkeen (14) päälle ja paina sitä voimakkaasti. u Nosta höyrymoppi irti puhdistuslevystä.. Huomio! Aseta höyrymoppi aina pysäköintimaton (7) päälle niin, että kahva (4) on pystyasennossa, ja varmista, että höyrymopin virta on katkaistu, kun laite ei ole käytössä. Vesisäiliön täyttäminen (kuva F) Höyrymopin vesisäiliön voi irrottaa, jolloin sen täyttäminen käy kätevästi ja vaivattomasti. Tässä höyrymopissa käytetään kalkinpoistojärjestelmää, joka pidentää laitteen käyttöikää. Huomautus: Täytä vesisäiliö puhtaalla hanavedellä. Huomautus: Jos vesi on kovaa, suosittelemme deionisoidun veden käyttöä. u Irrota vesisäiliö (3). u Avaa säiliön kansi (16) nostamalla sitä ylöspäin. u Täytä vesisäiliö (3) vedellä. Varoitus! Vesisäiliön kapasiteetti on 460 ml. Älä täytä säiliötä liikaa. u Aseta säiliön kansi (16) takaisin paikalleen. u Aseta vesisäiliö (3) takaisin paikalleen. Huomautus: Varmista, että säiliön kansi on kunnolla paikal- laan. Huomautus: Älä käytä höyrymopin kanssa kemiallisia puhdistusaineita. Mattokappaleen kiinnittäminen (kuva G) (vain FSM1620) u Aseta mattokappale lattialle. u Kiinnitä puhdistuslevy laitteeseen. u Paina höyrymoppi kevyesti mattokappaleen (11) päälle niin, että se napsahtaa paikalleen. Huomio! Aseta höyrymoppi aina pysäköintimaton (7) päälle niin, että kahva (4) on pystyasennossa, ja varmista, että höyrymopin virta on katkaistu, kun laite ei ole käytössä.45 (Alkuperäisten ohjeiden käännös) SUOMI Mattokappaleen irrottaminen (kuva G) (vain FSM1620) Huomio! Käytä aina sopivia kenkiä höyrymopin mattokap- paleen vaihdon aikana. Älä käytä sandaaleja tai kärjestään avoimia jalkineita. u Palauta kahva (4) pystyasentoon ja katkaise höyrymopin virta. u Aseta höyrymoppi pysäköintimaton päälle ja odota, kunnes laite on jäähtynyt. (noin viisi minuuttia) u Aseta kenkäsi kärki mattokappaleen irrotuskielekkeen (15) päälle ja paina sitä voimakkaasti. u Nosta höyrymoppi irti mattokappaleesta (11). Huomio! Aseta höyrymoppi aina pysäköintimaton (7) päälle niin, että kahva (4) on pystyasennossa, ja varmista, että höyrymopin virta on katkaistu, kun laite ei ole käytössä. Käyttö Tärkeää! Tämä laite tappaa 99.9 % bakteereista ja basilleista, kun sitä käytetään tämän oppaan ohjeiden mukaisesti 90 sekunnin ajan mikrokuitulevy asennettuna. Käynnistäminen ja pysäyttäminen u Käynnistä laite painamalla virtakytkintä (1). Höyrymoppi lämpenee noin 15 sekunnissa. Huomautus: Kun höyrymoppiin kytketään virta, vesisäiliö hehkuu punaisena. Kun höyrymoppi on valmiina käyttöön, vesisäiliö hehkuu sinisenä. u Voit sammuttaa laitteen painamalla virtakytkintä (1). Huomio! Älä jätä höyrymoppia pidemmäksi ajaksi yhteen paikkaan. Aseta höyrymoppi aina pysäköintimaton (7) päälle niin, että kahva (4) on pystyasennossa, ja varmista, että höyrymopin virta on katkaistu, kun laite ei ole käytössä. Huomio! Tyhjennä höyrymoppi aina käytön jälkeen. Huomautus: Höyryn muodostuminen voi kestää 45 sekuntia ensimmäisen täytön tai kuivakäytön jälkeen. Autoselect

-teknologia Tässä höyrymopissa on Autoselect

-kiekko (2), joka näyttää eri puhdistussovellukset. Näiden avulla voidaan valita puhdis- tustehtävän kannalta oikea toimintatila. Autoselect

-kiekon (2) avulla voidaan valita seuraavat sovel- lukset: Puu/laminaatti Kivi/marmori Laatta/vinyyli Höyrymoppi valitsee puhdistustehtävän kannalta oikean määrän höyryä. Huomautus: Tarkista aina ennen höyrymopin käyttöä, että käytät oikeaa asetusta. Vinkkejä parhaimman tuloksen saamiseksi Yleistä Huomio! Älä koskaan käytä höyrymoppia ilman puhdistu- slevyä. u Johtopidikkeen (10) avulla voit pitää johdon työskentelyn aikana poissa työskentelyalueelta. u Imuroi tai lakaise lattia aina ennen höyrymopin käyttöä. u Helpoin tapa käyttää laitetta on kallistaa kahva 45 asteen kulmaan ja puhdistaa hitaasti pieni alue kerrallaan. u Älä käytä höyrymopin kanssa kemiallisia puhdistusaineita. Vinyyli- tai linoleumilattioilla olevat pinttyneet tahrat void- aan poistaa käsittelemällä ne miedolla puhdistusaineella ja vedellä ennen höyrymopin käyttöä. Höyrypuhdistus u Aseta puhdistuslevy (6) lattialle niin, että tarranauhapuoli on ylöspäin. u Nosta höyrymoppi irti pysäköintimatolta (7) ja paina se kevyesti puhdistuslevyn (6) päälle. u Aseta höyrymoppi pysäköintimaton päälle. u Kytke höyrymoppi verkkovirtaan. u Kierrä Autoselect

-kiekko (2) halutun asetuksen kohdalle. u Paina virtakytkintä (1). Höyrymoppi lämpenee noin 15 sekunnissa. u Kahvan (4) vetäminen taakse aktivoi höyrypumpun. Muutaman sekunnin kuluttua höyrytyspäästä alkaa nousta höyryä. Huomautus: Höyryn muodostuminen voi kestää 45 sekuntia ensimmäisen täytön tai kuivakäytön jälkeen. u Kestää muutaman sekunnin, ennen kuin höyry pääsee puhdistuslevyyn. Höyrymoppi liukuu nyt kevyesti puhdis- tettavan tai desinoitavan pinnan yli. u Puhdista lattia perusteellisesti liikuttamalla höyrymoppia hitaasti työntämällä ja vetämällä. Huomautus: Voit poistaa höyrypumpun käytön aikana käytöstä kääntämällä kahvan pystyasentoon. Tämän kätevän toiminnon avulla voit asettaa höyrymopin lyhyeksi aikaa pysäköintimaton päälle, kun siirrät huonekaluja, ja sitten jatkaa siivoamista ilman, että sinun tarvitsisi sammuttaa laitetta. u Kun olet lopettanut höyrymopin käytön, palauta kahva (4) pystyasentoon, katkaise laitteen virta, aseta laite pysäköintimaton (7) päälle ja odota, kunnes höyrymoppi on jäähtynyt. (noin viisi minuuttia) Huomio! On tärkeää valvoa vesisäiliössä olevan veden määrää. Jos haluat täyttää vesisäiliön ja jatkaa puhdistamista tai desinointia, palauta kahva (4) pystyasentoon ja katkaise höyrymopin virta. Irrota laite pistorasiasta, irrota vesisäiliö (3) ja täytä se.46 (Alkuperäisten ohjeiden käännös) SUOMI Huomio! Älä jätä höyrymoppia pidemmäksi ajaksi yhteen paikkaan. Aseta höyrymoppi aina pysäköintimaton (7) päälle niin, että kahva (4) on pystyasennossa, ja varmista, että höyrymopin virta on katkaistu, kun laite ei ole käytössä. Mattojen siistiminen (vain FSM1620) u Aseta puhdistuslevy (6) lattialle niin, että tarranauhapuoli on ylöspäin. u Nosta höyrymoppi irti pysäköintimatolta (7) ja paina se kevyesti puhdistuslevyn (6) päälle. u Aseta mattokappale (11) lattialle. u Paina höyrymoppi kevyesti mattokappaleen (11) päälle niin, että se napsahtaa paikalleen. u Aseta höyrymoppi pysäköintimaton päälle. (7) u Kytke höyrymoppi verkkovirtaan. u Paina virtakytkintä (1). Höyrymoppi lämpenee noin 15 sekunnissa. u Kierrä Autoselect

-kiekko (2) Puu/laminaatti-asetuksen kohdalle. u Kahvan (4) vetäminen taakse aktivoi höyrypumpun. Muutaman sekunnin kuluttua höyrytyspäästä alkaa nousta höyryä. Huomautus: Höyryn muodostuminen voi kestää 45 sekuntia ensimmäisen täytön tai kuivakäytön jälkeen. u Siisti matto perusteellisesti liikuttamalla höyrymoppia hitaasti työntämällä ja vetämällä. Huomautus: Voit poistaa höyrypumpun käytön aikana käytöstä kääntämällä kahvan (4) pystyasentoon. Tämän kätevän toiminnon avulla voit asettaa höyrymopin pysäköinti- maton (7) päälle huonekalujen siirtämiseksi ilman, että sinun tarvitsisi sammuttaa laitetta. u Kun olet lopettanut höyrymopin käytön, palauta kahva (4) pystyasentoon, katkaise laitteen virta, aseta laite pysäköintimaton (7) päälle ja odota, kunnes höyrymoppi on jäähtynyt. (noin viisi minuuttia) Huomio! On tärkeää valvoa vesisäiliössä olevan veden määrää. Jos haluat täyttää vesisäiliön ja jatkaa puhdistamista tai desinointia, palauta kahva (4) pystyasentoon ja katkaise höyrymopin virta. Irrota laite pistorasiasta, irrota vesisäiliö (3) ja täytä se. Huomio! Älä jätä höyrymoppia pidemmäksi ajaksi yhteen paikkaan. Aseta höyrymoppi aina pysäköintimaton (7) päälle niin, että kahva (4) on pystyasennossa, ja varmista, että höyrymopin virta on katkaistu, kun laite ei ole käytössä. Käytön jälkeen (kuvat H ja I) u Palauta kahva (4) pystyasentoon ja katkaise höyrymopin virta. u Aseta höyrymoppi pysäköintimaton (7) päälle ja odota, kunnes laite on jäähtynyt. (noin viisi minuuttia) u Irrota höyrymoppi pistorasiasta. u Tyhjennä vesisäiliö (3). u Irrota puhdistuslevy (6) ja huuhtele se seuraavaa käyt- tökertaa varten. (Noudata puhdistuslevyyn painettuja huuhteluohjeita.) u Kiedo virtajohto johtokoukkujen (8 ja 9) ympärille. Huomautus: Ylempää johtokoukkua (9) kiertämällä virtajohto voidaan vapauttaa helposti seuraavaa käyttökertaa varten. u Napsauta virtajohto pistokkeen vieressä olevaan johto- pidikkeeseen (17). u Aseta höyrymoppi pysäköintimaton (7) päälle säilytystä varten. Huomautus: Kun kahva (4) on pystyasennossa sekä virta- johto on kiedottu siististi johtokoukkuihin (8 ja 9) ja kiinnitetty johtopidikkeeseen (17), höyrymoppi pysyy pystyssä säilytystä varten. Kädensijassa (19) on myös ripustuspidike (18), jonka avulla höyrymoppi voidaan ripustaa seinällä olevaan koukkuun. Varmista aina, että seinäkoukku pystyy kantamaan höyrymopin painon turvallisesti. Tekniset tiedot FSM1610 (Tyyppi 1) FSM1620 (Tyyppi 1) Jännite V

Paino kg 2.7 3.0647 (Alkuperäisten ohjeiden käännös) SUOMI Vianmääritys Jos laite ei näytä toimivan oikein, noudata seuraavia ohjeita. Jos tämä ei auta, ota yhteys paikalliseen Black & Decker -huoltoliikkeeseen. Ongelma Vaihe Mahdolliset ratkaisut Höyrymoppi ei käynnisty.

Tarkista, että laite on kytketty pistorasiaan.

Tarkista, että laite on kytketty päälle virtakytkimestä (1). 3 Tarkista pistokkeen sulake. Höyrymoppi ei tuota höyryä.

Höyrymoppi tuottaa höyryä vain, kun kahva on vedetty taakse pystyasennosta.

Tarkista, että vesisäiliö (3) on täynnä ja kiinnitetty oikein. HUOMAUTUS: Höyryn muodostuminen voi kestää 45 sekuntia ensimmäisen täytön tai kuivakäytön jälkeen.

Tarkista, että höyrytyspää (5) on lukittu tukevasti paikalleen höyrymopin runkoon (12). 7 Tarkista vaihe 1, ja sitten vaiheet 2 ja 3. Höyrymoppi ei tuota enää höyryä käytön aikana.

Tarkista vaihe 4, ja sitten vaiheet 5, 6 ja

Höyrymoppi tuottaa liian paljon höyryä käytön aikana.

Höyrymopissa on kolme asetusta. Kierrä Autoselect-kiekkoa (2), jos haluat lisätä tuotetun höyryn määrää. Höyrymoppi tuottaa liian vähän höyryä käytön aikana. 10 Tarkista vaihe 5.

Höyrymopissa on kolme asetusta. Kierrä Autoselect-kiekkoa (2), jos haluat vähentää tuotetun höyryn määrää. Höyryä nousee odottamattomasta laitteen osasta.
