GEBRUIKSAANWIJZING LE 10 EINHELL

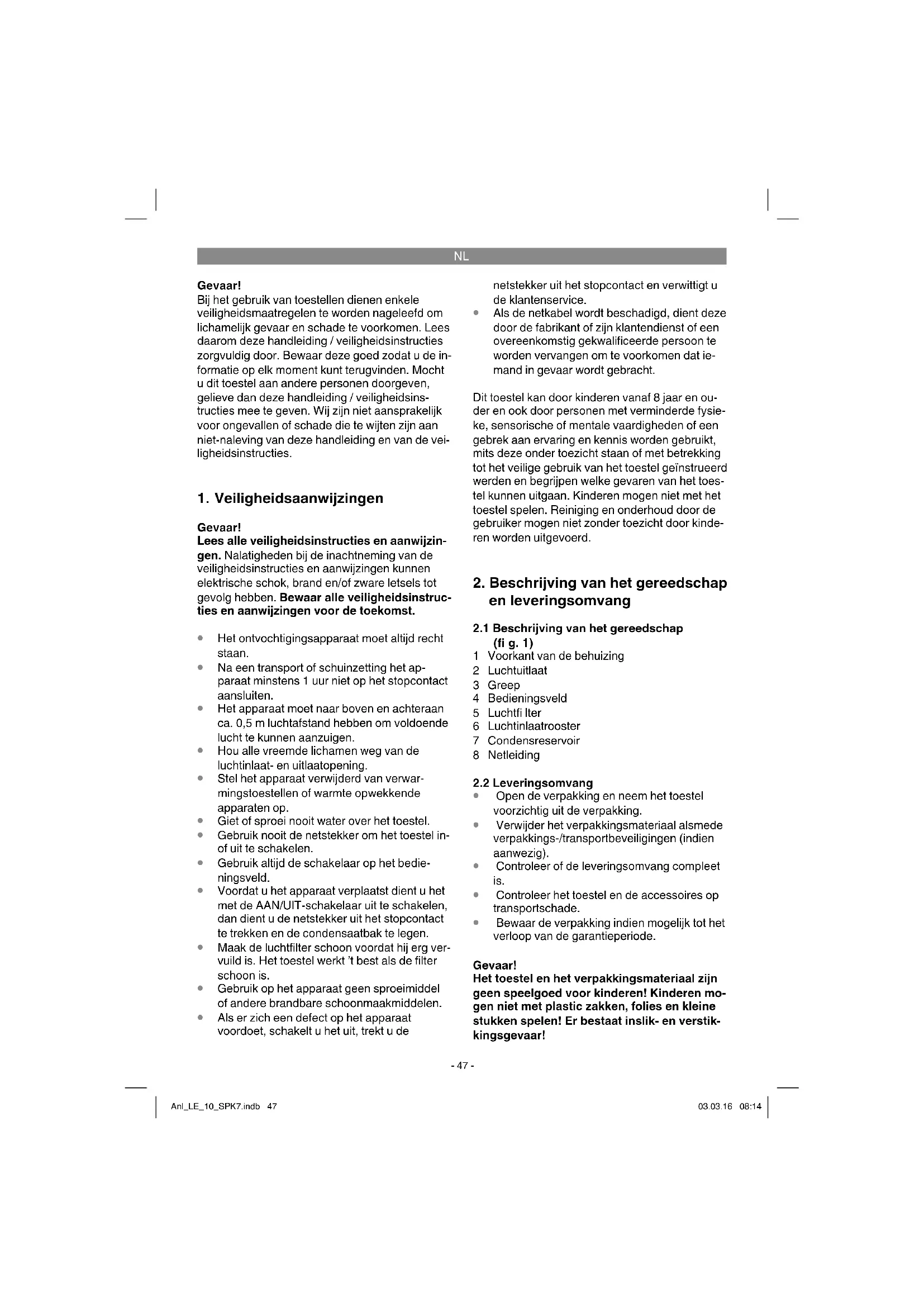

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst.

Het ontvochtigingsapparaat moet altijd recht staan.

Na een transport of schuinzetting het ap- paraat minstens 1 uur niet op het stopcontact aansluiten.

Het apparaat moet naar boven en achteraan ca. 0,5 m luchtafstand hebben om voldoende lucht te kunnen aanzuigen.

Hou alle vreemde lichamen weg van de luchtinlaat- en uitlaatopening.

Stel het apparaat verwijderd van verwar- mingstoestellen of warmte opwekkende apparaten op.

Giet of sproei nooit water over het toestel.

Gebruik nooit de netstekker om het toestel in- of uit te schakelen.

Gebruik altijd de schakelaar op het bedie- ningsveld.

Voordat u het apparaat verplaatst dient u het met de AAN/UIT-schakelaar uit te schakelen, dan dient u de netstekker uit het stopcontact te trekken en de condensaatbak te legen.

Maak de luchtfilter schoon voordat hij erg ver- vuild is. Het toestel werkt ’t best als de filter schoon is.

Gebruik op het apparaat geen sproeimiddel of andere brandbare schoonmaakmiddelen.

Als er zich een defect op het apparaat voordoet, schakelt u het uit, trekt u de netstekker uit het stopcontact en verwittigt u de klantenservice.

Als de netkabel wordt beschadigd, dient deze door de fabrikant of zijn klantendienst of een overeenkomstig gekwalificeerde persoon te worden vervangen om te voorkomen dat ie- mand in gevaar wordt gebracht. Dit toestel kan door kinderen vanaf 8 jaar en ou- der en ook door personen met verminderde fysie- ke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geïnstrueerd werden en begrijpen welke gevaren van het toes- tel kunnen uitgaan. Kinderen mogen niet met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen niet zonder toezicht door kinde- ren worden uitgevoerd.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

(fi g. 1) 1 Voorkant van de behuizing 2 Luchtuitlaat 3 Greep 4 Bedieningsveld 5 Luchtfi lter 6 Luchtinlaatrooster 7 Condensreservoir 8 Netleiding

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar! Anl_LE_10_SPK7.indb 47Anl_LE_10_SPK7.indb 47 03.03.16 08:1403.03.16 08:14NL

De luchtontvochtiger is alleen bedoeld voor de ontvochtiging van privé gebruikte ruimtes (bijv. voor woon-, slaap-, douche-, opberg-, was- of kelderruimtes). Aanwijzing: 65% luchtvochtigheid is de bovenste grens voor de mens om zich nog wel te voelen. Als het voor de mens te warm is, is het watergehalte te hoog, met andere woorden de luchtvochtigheid is te hoog. Luchtvochtigheid heeft een bepaalde rela- tie tot de temperatuur. Over het algemeen gelden voor het welzijn 35 tot 65% relatieve luchtvochtig- heid bij 21°C als ideaal. Bij kamertemperaturen onder 10° C of een rela- tieve kamerluchtvochtigheid onder 40 % is het gebruik van het apparaat oneconomisch. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Eigenschappen: Na bereiken van de ingestelde luchtvochtigheid van de ruimte schakelen ventilator en compressor uit. Bij overschrijden van de ingestelde luchtvoch- tigheid van de ruimte schakelen ventilator en compressor weer in.

5.1 Verklaring van het bedieningspaneel

De volgende informatie verschijnt op het LED in- dicatieveld (pos. 17):

Als het apparaat wordt gevoed met netspan- ning, dan wordt de aan de geïntegreerde voe- ler heersende luchtvochtigheid weergegeven in procent.

Tijdens de instelling van de luchtvochtigheid wordt de ingestelde waarde weergegeven in procent.

Tijdens de instelling van de tijdschakelklok wordt de ingestelde waarde weergegeven in uren.

Als de aan de geïntegreerde voeler heersen- de luchtvochtigheid onder 35% ligt, dan wordt „35“ weergegeven.

Als de aan de geïntegreerde voeler heer- sende luchtvochtigheid boven 95% ligt, dan wordt „95“ weergegeven. Bij ingestelde functie branden de LEDs (pos. 11 – 16). Het apparaat schakelt automatisch uit als het condensreservoir vol is. De mogelijkheid van een voortdurende conden- safvoer is beschikbaar. Werkingsprincipe De luchtontvochtiger controleert de relatieve luchtvochtigheid van de aangevoerde lucht. De luchtvochtigheid condenseert langs de koelele- menten en wordt naar de waterbak geleid. De droge lucht wordt langs de condensor lichtjes verwarmd teruggebracht naar de kamer. Voor het gebruik van het toestel is er een koelmiddelcom- pressor nodig. Aanwijzing:

De kamertemperatuur moet 5 tot 35°C en de kamerluchtvochtigheid 40 tot 95 % lucht- vochtigheid bedragen. Buiten dit bereik zal de luchtontvochtiger niet werken.

Ten einde een optimale luchtcirculatie te bereiken wordt het apparaat indien mogelijk best midden in de kamer opgesteld.

Open ramen, deuren, vaak binnenkomen en verlaten van de kamer enz. zijn te vermijden.

Het apparaat mag niet in zeer stof- of chloor- houdende omgevingen worden gebruikt.

Het ontvochtigingsvermogen van het ap- paraat is afhankelijk van de ruimtelijke ge- steldheid, de kamertemperatuur en van de relatieve kamerluchtvochtigheid.

Is de condensaatbak niet naar behoren geïn- stalleerd, werkt het apparaat niet.

Ter voorkoming van hoge inschakelstromen is het apparaat voorzien van een beveiliging tegen herinschakelen die de compressor pas na een wachttijd van 3 minuten opnieuw inschakelt.

Bij ingestelde functie branden de LEDs (pos. 11 – 16). De luchtuitlaat gaat na inschakelen van het ap- paraat automatisch open.

1. Als het apparaat wordt gevoed met netspan-

ning, dan brandt de LED „Power“ (fi g. 2, pos. 12).

2. Om in te schakelen drukt u op de Aan/Uit-

Door de schakelaar „Ventilatorsnelheid“ (fi g. 2, pos. 24) in te drukken kunt u kiezen tussen lage en hoge ventilatorsnelheid.

4. Gewenste luchtvochtigheid

Door de schakelaar „Luchtvochtigheidsins- telling“ (fi g. 2, pos. 22) in te drukken kunt u in stappen van 5% de gewenste luchtvochtig- heid instellen tussen 40% en 80%. Als de aan de geïntegreerde voeler heersende lucht- vochtigheid ca. 2% daalt onder de gewenste luchtvochtigheid, dan stopt de compressor en even later ook de ventilator. Als de aan de geïntegreerde voeler heersende lucht- vochtigheid ca. 2% stijgt boven de gewenste luchtvochtigheid, dan starten zowel ventilator als de compressor (3 minuten herinschakel- beveiliging) weer.

Druk bij ingeschakeld apparaat de schakelaar voor „Tijdschakelklokinstelling“ (fi g. 2, pos.

23) in om de gewenste bedrijfsduur (1 – 24

h) vast te leggen in stappen van 1h. Als de tijdschakelklok niet is ingeschakeld, dan loopt het apparaat voortdurend.

7. Druk op de Aan/Uit-schakelaar (fi g. 2, pos.

21) om uit te schakelen.

Als het condensreservoir (fig. 1, pos. 7) vol is, dan schakelt het apparaat automatisch uit. De LED „Condensreservoir vol“ brandt en gedurende enkele seconden weerklinkt een waarschuwingssignaal.

Als het condensreservoir (fig. 1, pos. 7) na lediging niet correct erin wordt gezet, dan blijft de LED „Condensreservoir vol“ verder branden.

Verwijder nooit de „Vlotter“ (fig. 3, pos. A) uit het condensreservoir, aangezien anders een automatische uitschakeling niet meer func- tioneert.

Als het condensreservoir is vervuild, dan kunt u dit met warm water wassen.

1. Trek het condensreservoir (fi g. 1, pos. 7) voor-

zichtig eruit en maak het leeg.

2. Na lediging schuift u het reservoir weer in het

8. Gebruik met externe

condensaatafl oop (fi g. 4) Aanwijzingen:

Let op! Om waterschade te voorkomen dient u ervoor te zorgen dat het condenswater naar behoren kan aflopen.

Let op! Bij erg koud weer is het aan te beve- len maatregelen te nemen om het bevriezen van het water in de afvoerslang te voorkomen.

Het condensaat wordt best naar een dieper gelegen afvoer geleid. Mocht een externe opvangbak (b.v. kuip enz.) worden gebruikt, moet het apparaat overeenkomstig hoger worden geplaatst.

De afloopslang moet met verval worden aangebracht, mag niet knikken en evenmin verstopt raken.

Mocht de afloopslang verstopt zijn geraakt loopt het condensaat vanuit de overloop naar de condensaatbak.

1. Verwijder het condensreservoir (7).

2. Verwijder de rubberstop en deponeer hem op

een veilige plaats omdat hij de aansluitstomp opnieuw in moet worden gedraaid zodra de externe condensaatafl oop niet meer wordt gebruikt.

3. Verbind de aansluitstomp met een passende

waterslang (C) met een inwendige diameter van 10mm.

4. Zet het condensreservoir (7) weer in het

apparaat en leid de waterslang (C) uit het ap- paraat. Ontdooiingfunctie Ten einde het bevriezen van de koelelementen bij bedrijfstemperaturen onder 21°C te voorkomen is het apparaat voorzien van een ontdooiingsfunctie. Hierbij wordt de compressor uitgeschakeld, de ventilatormotor blijft draaien. Tijdens deze fase wordt de ontvochtigingsfunctie voor enkele minuten onderbroken. Gelieve het werkgebied van het apparaat in acht te nemen (zie Technische gegevens). Het apparaat is uitgerust met een compressor- beveiliging, waardoor het apparaat bij tempera- turen boven 35° C en onder 5°C alsmede bij een verhoogde stroomopname automatisch wordt uitgeschakeld.

9. Reiniging, onderhoud en

bestellen van wisselstukken Voor alle onderhoudswerkzaamheden zeker de netstekker uit het stopcontact trekken!

Gebruik enkel een zachte doek voor het schoonmaken van de behuizing.

Gebruik geen agressieve chemicaliën, was- middelen, chemisch behandelde schoon- maakdoeken of oplosmiddelen. Deze zouden de behuizing kunnen beschadigen. Schoonmaken van de luchtfi lter (om de 2 weken)

Verwijder het luchtfilter (fig. 6, pos. 5)

Gebruik een stofzuiger.

Is de filter erg vuil, wast u hem best met warm water (max. 40°C) uit. Laat hem vervolgens goed drogen. Stel de filter niet aan de zon of aan andere warmtebronnen bloot. Nooit een vochtige filter in het apparaat installeren. Onderhoud

Binnen in het toestel zijn er geen andere te onderhouden onderdelen. Anl_LE_10_SPK7.indb 50Anl_LE_10_SPK7.indb 50 03.03.16 08:1403.03.16 08:14NL

Opbergen Als u de luchtontvochtiger vrij lang niet gebruikt, dient u op het volgende te letten :

Schakel het toestel uit, trek de netstekker uit het stopcontact en rol de netkabel op.

Maak de watertank leeg en droog hem zorg- vuldig.

Maak het ventilatierooster en de stoffilter schoon, dek het apparaat af en berg het op een droge stofvrije plaats. Bestellen van wisselstukken: Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking.

11. Informatie over het verhelpen

Het toestel start niet : - Controleer of de netstekker volledig ingesto- ken is. - Is de stroom misschien uitgevallen ? - Gaat het rode lampje van de waterpeilver- klikker branden ? Indien ja, is de tank vol en moet eerst geleegd worden of de tank is niet naar behoren geïnstalleerd. - Ligt de ruimtelijke gesteldheid binnen het werkgebied (zie Technische gegevens)?

Het toestel levert blijkbaar geen vermo- gen op: - Is de fi lter vervuild? - Is de luchttoevoer of de uitlaatlucht geblok- keerd? - Is de luchtvochtigheid in de ruimte reeds zeer laag?

Het toestel levert blijkbaar slechts zeer weinig vermogen op: - Staan te veel deuren en ramen open? - Wordt in de kamer door iets te veel lucht- vochtigheid geproduceerd?

Het toestel is zeer luid : - Staat het toestel niet vast of staat het schuin zodat het vibreert ? - Is de vloer oneff en ? LET OP! Probeer nooit het apparaat zelf te herstellen. Wendt u zich daarvoor tot de klan- tenservice. Anl_LE_10_SPK7.indb 51Anl_LE_10_SPK7.indb 51 03.03.16 08:1403.03.16 08:14NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_LE_10_SPK7.indb 52Anl_LE_10_SPK7.indb 52 03.03.16 08:1403.03.16 08:14NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-

gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_LE_10_SPK7.indb 53Anl_LE_10_SPK7.indb 53 03.03.16 08:1403.03.16 08:14E
