GEBRUIKSAANWIJZING D934S Libra+ FRIEDLAND

Instructie handleiding

D934S Libra+ Belknop/omvormer

Instruccione Manuel

D934S Libra+ Pulsador/conversor

Libra+ Belknop/omvormer Installatie

Controleer de inhoud van de verpakking......Pg. 26

Veiligheid......

Snelstart....

Open de belknop/verwijder het naamplaatje..... Pg. 27

Het plaatsen van de batterij voor de belknop ...

Functies van de belknop / omvormer ...... Pg. 28

Standaard aansluitingen.... Pg. 29

Het installeren van de belknop.... Pg. 30

Probleemoplossing......

Specifications..... Pg. 32

Verwijderen en recycling ....

Garantie......

Verklaring......

Libra + Belknop/omvormer

Dank u dat u voor dit product van Friedland hebt gekozen. Voor een juiste installatie en gebruik vragen wij u de onderstaande instructies op te volgen. Bewaar deze instructies op een veilige plaats zodat u het later nogmaals kunt doorlezen.

Controleer de inhoud van de verpakking

Pak uw deurbelset uit en controleer of de volgende onderdelen aanwezig zijn:

• Belknop / omvormer
- CR2032 batterij
- 2 x bevestigingsschroeven
- Bedrading voor de bel (te gebruiken bij een belknop met bedrading)
- Plakstrip

U hebt nodig:

• Een 4 mm kruiskopschroevendraaier
• Een kleine, platte schroevendraaier

Installatie

Om te starten dient u het volgende te doen.

• Open de belknop
• Plaats de batterij voor de belknop

Volg vervolgens de programmeerprocedure voor uw Libra + gong.

Veiligheid

Voordat u met de installatie doorgaat, dient u de volgende veiligheidsinstructies in acht te nemen:

• Als u elektrisch gereedschap bij het boren van gaten etc. gebruikt, dient u te allen tijde het advies van de fabrikant op te volgen en daarvoor geschikt veiligheidskleding (bijv. veiligheidsbril) te dragen.
• Voordat u gaten in de muur boort, controleert u of er verborgen elektriciteitsbedrading en waterleidingen zijn. Als u twijfelt kan het beter zijn om een kabel-/pijpleiding-detector te gebruiken.
• Als de rechtopstaande belknop / omvormer aan andere apparatuur van een andere fabrikant wordt aangesloten, dient u de handboeken te

Open de belknop/verwijder het naamplaatje

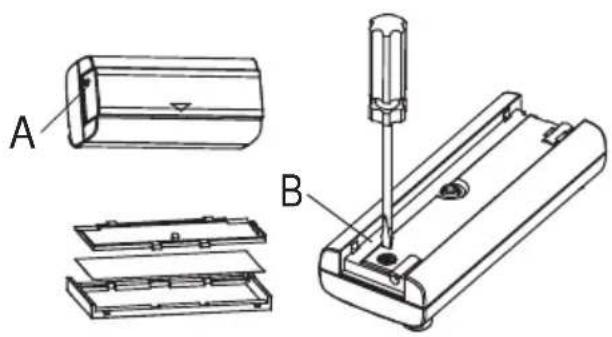

Gebruik hiervoor een ballpoint en druk op het punt zoals aangegeven in Fig 1 en verwijder vervolgens het naamplaatje. Indien gewenst, kunt u beide delen van het naamplaatje van elkaar halen en op het kaartje schrijven. Draai de opsluitschroef (A) los en verwijder de achterzijde van de belknop.

Fig. 1

Het plaatsen van de batterij voor de belknop

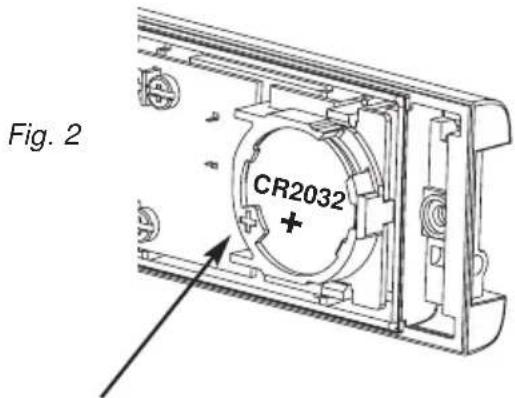

Plaats de platte batterij CR2032. Controleer dat de kant met de markering '+' naar boven toe gericht is.(Fig. 2)

Fig. 2 CR2032

Functies van de belknop / omvormer

De belknop in deze set kan als een aparte draadloze belknop worden gebruikt. Bovendien kan de belknop worden gebruikt als een koppeling tussen een bestaand, van bedrading voorzien deurbelsysteem of van een van de volgende systemen:

• Een standaard, van bedrading voorziene, belknop
• Een verlichte belknop en transformator
• Een raam- of deurcontact
• Elk type apparatuur met N/O of N/C, spanningloze contacten.
• El type apparatuur dat de juiste controlesignalen weergeeft < 24V (AC of DC).

Zie Standaard aansluitingen (C1-7).

Belangrijke mededeling: extra bedrading kan via het doorvoerbuisje aan de achterklant van de belknop, aan de belknop worden gekoppeld. Zodra het doorvoerbuisje eenmaal is doorboord of hier een inkeping in is gemaakt, adviseren wij dat deze binnenshuis wordt gemonteerd.

Schema Toepassing Werking
C1	Met bedrading aangesloten belknop of 'standaard geopende' stand / contacten	Als de schakelaar in de gesloten stand staat ingesteld, geeft de gong een melodie weer.
C2	Deur- en raamcontact, 'standaard gesloten' stand / contacten	Als de schakelaar in de geopende stand staat ingesteld, geeft de gong een 'Alarm' –geluid.
C3	Een verlichte knop, (met transformator)	Als de schakelaar in de gesloten stand staat ingesteld, geeft de gong een melodie weer.

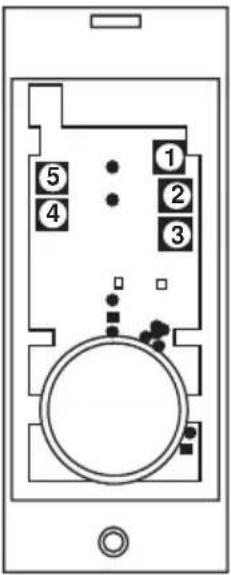

C4	Rechtopstaande belknop /omvormer – locatie aansluitingspunten
C5	Een standaard deurbel met bedrading of bedraingschema van de gong – aangedreven door een transformator
C6	Omvormer aangesloten aan een deurbel met bedrading – aangedreven door een transformator	Als de deurbel ingedrukt is, zal de Libra+ gong een geluid weergeven
C7	Omvormer aangesloten aan een deurbel met bedrading of bedradingschema van de gong – aangedreven door een batterij	Als de deurbel ingedrukt is, zal de Libra+ gong een geluid weergeven

C1		C3	C4
C2
C5	C6

Het installeren van de belknop

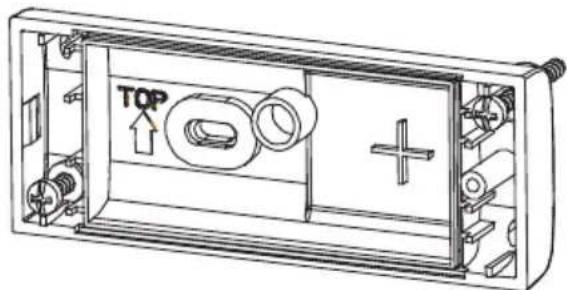

Installeer de belknop m.b.v. de meegeleverde schroeven (zie Fig 3). Test de belknop voordat u deze bevestigt. Voorkom het bevestigen op metalen delen.

Fig. 3

TOP

Vianhaku

Een ‘beep’-geluiden wordt tijdens de leermodus weergegeven...De belknop die u programmeert werd reeds door de gong geleerd.Als u het pictogram gerelateerd aan de belknop wilt wijzigen, maakt u gebruik van de wisprocedure,programmeert u de belknop weer.

Twee ‘beep’-geluiden worden na de normale melodie van de gong weergegeven...Dit geeft aan dat de batterij in de belknop die de gong activeert bijna leeg is. Plaats een nieuwebatterij, type

Als de belknop wordt geactiveerd en de amberkleurige verlichting niet oplicht of slechts gedurende een korte tijd...Bij een normale werking, zal de amberkleurige verlichting gedurende 1 seconde oplichten.Als de batterij bijna leeg is, zal het licht alleen gedurende korte tijd oplichten. Plaats eenbatterij, type CR2032.

De gong werk niet...Controleer of de batterijen van het juiste type zijn, t.w. .Gebruik alleen alkaline batterijenControleer of de batterijen op de juiste wijze zijn geplaatst.Het kan zijn dat de gong buiten het bereik van de belknop staat opgesteld. Probeer om de gongop een andere locatie te plaatsen.Het kan zijn dat de gong de identiteit van de functie van de belknop nog niet heeft geleerd.Volg de programmeerprocedure.

De gong geeft geen geluid...• Controleer of het geluidsniveau niet op de minimale stand staat ingesteld.

Het bereik is gereduceerd...• Metalen structuren, inclusief PVC-deurframes kunnen het bereik van het product beperken.Voorkom het installeren van de belknop of gong op of bij een metalen structureren.• Overig apparatuur kunnen radio-interferentie veroorzaken, die van invloed zijn op uw gong.• Muren en plafonds beperken het bereik.• Zwakke batterijen zullen het bereik beperken. Batterijen dien 1 x per 12 –18 maanden vervangen te worden. In koude omstandigheden, (minder dan 5°C), batterijen dienen mogelijk vaker vervangen te worden.

Den ravgule lampe blinker...• Når dørklokkens batteri er lavt, lyser en ravgul lampe hvert 5. sekund. Isæt nye batterier i dørklokken. Gebruik alleen alkaline batterijen.

Als de signaalomzetter van de belknop is gebruikt, werkt de gong niet...• Controleer of de bedrading naar de belknop juist is aangesloten.• Controleer of de juiste aansluitingspunten terminals zijn gebruikt en de schroeven aangedraaid zijn.

Gong / belknop werk niet met mijn oudere apparatuur van Libra...• Libra + is niet compatibel met eerdere Libra-systemen.• Gebruik alleen accessoires met de markering Libra+.

Specifications

Specificaties	Belknop
Werktemperatuur	-10 tot 40°C
RF- frequentie – VK / Europa	868MHz
RF- vermogen	<10mW
Batterijtype	CR2032
Levensduur batterij(5 activeringen / dag)	18 maanden
IP-classificatie	IP55
Maximum input voltage (T1-T5)	24VAC/DC

Verklaring

Novar ED&S verklaart hierbij dat deze draadloze deurbelset in overeenstemming is met de noodzakelijke vereisten en overige relevante bepalingen van de Richtlijn Radio- en telecommunicatieapparatuur (R&TTE), 1999/5/EC.

Verwijderen en recycling

Batterijen en verbruikte elektrische producten dienen niet met het huishoudelijk afval verwijderd te worden. Zorg er a.u.b. voor dat deze producten op de daarvoor bestemde locaties, ter recycling, worden aangeboden. Neem contact op met de plaatselijke autoriteiten of uw dealer voor meer informatie over het verwijderen.

Garantie

Friedland garandeert dit product voor een periode van 2 jaar vanaf de datum van aankoop. Een bewijs van aankoop is vereist; dit geeft geen invloed op uw wettelijke rechten. Als u meer informatie over ons product wenst kunt u contact opnemen met de Friedland helpline op 01268 563066.
