Type de produit	Sonnette de portes sans fil / convertisseur
Marque	Friedland
Modèle	D934S Libra+
Dimensions (approx.)	80 x 80 x 30 mm
Poids (approx.)	100 g (avec pile)
Alimentation	1 pile CR2032
Autonomie	18 mois (5 activations par jour)
Portée radio	Jusqu'à 100 m en champ libre
Fréquence RF	868 MHz
Puissance RF	< 10 mW
Tension d'entrée max	24 V AC/DC
Indice de protection	IP55
Température de fonctionnement	-10 °C à 40 °C
Fonctions principales	Bouton poussoir sans fil ou convertisseur pour systèmes filaires (C1–C7)
Installation	Montage mural avec vis ou support adhésif fourni
Entretien et nettoyage	Remplacement de la pile CR2032 tous les 12 à 18 mois
Sécurité	Suivre les consignes : vérifier les canalisations avant perçage, utiliser des équipements de protection
Pièces détachées et réparabilité	Pile CR2032 (remplaçable par l'utilisateur)
Garantie	2 ans (sur présentation de la preuve d'achat)

FOIRE AUX QUESTIONS - D934S Libra+ FRIEDLAND

Quelle pile utiliser pour le bouton poussoir ?

Utilisez une pile bouton CR2032 alcaline. Assurez-vous que le côté marqué '+' est sur le dessus.

Comment installer le bouton poussoir ?

Ouvrez le bouton en retirant la vis de retenue, insérez la pile CR2032, puis vissez la base au mur ou fixez-la avec le support adhésif. Suivez le schéma de montage.

Le carillon ne sonne pas, que faire ?

Vérifiez que la pile est correctement installée et qu'elle est neuve. Assurez-vous que le carillon est à portée (max 100 m en champ libre) et que le volume n'est pas au minimum. Réappairez le bouton si nécessaire.

Pourquoi la lumière orange clignote-t-elle ?

Une lumière orange clignotante toutes les 5 secondes indique que la pile du carillon est faible. Remplacez les piles du carillon par des piles alcalines neuves.

Que signifie un bip sonore en mode apprentissage ?

Un bip signifie que le bouton poussoir a déjà été programmé sur ce carillon. Pour modifier l'icône, désapprenez d'abord le bouton, puis reprogrammez-le.

Le bouton poussoir fonctionne-t-il avec un ancien système Libra ?

Non, le système Libra+ n'est pas compatible avec l'ancien Libra. Utilisez uniquement des accessoires portant la mention Libra+.

Puis-je connecter un bouton poussoir filaire ?

Oui, le bouton poussoir peut servir de convertisseur pour un bouton filaire. Reportez-vous aux schémas de connexion types C1 à C7 dans la notice.

Quelle est la portée maximale ?

La portée peut atteindre 100 mètres en champ libre. Les obstacles métalliques, les murs épais et les conditions climatiques froides réduisent la portée.

Comment remplacer la pile du bouton poussoir ?

Ouvrez le boîtier en retirant la vis de retenue. Retirez l'ancienne pile et insérez une nouvelle pile CR2032 avec le signe '+' vers le haut. Refermez le boîtier.

Le carillon émet deux bips après la sonnerie normale, pourquoi ?

Deux bips indiquent que la pile du bouton poussoir qui a déclenché la sonnerie est bientôt déchargée. Remplacez-la par une pile CR2032 neuve.

MODE D'EMPLOI D934S Libra+ FRIEDLAND

Manuel d'utilisation

D934S Libra+ Bouton poussoir/convertisseur

Bouton poussoir / Convertisseur Libra + Manuel d'utilisation

Vérification du contenu du carton..... Pg. 18

Sécurité......

Installation....

Ouvrir le bouton poussoir / retirer l'étiquette..... Pg. 19

Installation de la pile du bouton poussoir ......

Fonctions bouton poussoir/convertisseur ......Pg. 20

Connexions types....Pg. 21

Montage du bouton poussoir..... Pg. 22

Résolution des problèmes......

Spécifications..... Pg. 24

Mise au rebut et recyclage ....

Garantie......

Déclaration......

Bouton poussoir/convertisseur Libra

Nous vous remercions d'avoir choisi un produit Friedland. Veuillez suivre les instructions suivantes pour installer et utiliser correctement ce produit. Veuillez garder ces instructions dans un endroit sûr de façon à pouvoir vous y référer à une date ultérieure.

Vérification du contenu du carton

Sortez votre carillon de son emballage et identifiez les pièces suivantes :

• Bouton poussoir/convertisseur
- Pile CR2032
- 2 vis de fixation
- Fil de sonnerie (pour une utilisation avec un bouton poussoir filaire)
- Support adhésif

Vous aurez besoin de :

• Un tournevis cruciforme 4 mm
- Un petit tournevis à tête plate

Installation

Pour l'installation, vous devrez suivre les étapes suivantes.

• Ouvrir le bouton poussoir
• Installer la pile du bouton poussoir
Suivez la procédure de programmation de votre carillon Libra +.

Sécurité

Avant de commencer l'installation, veuillez respecter les consignes de sécurité suivantes :

• Suivez toujours les recommandations du fabricant lors de l'utilisation d'appareils électriques et utilisez toujours un équipement protecteur (par ex. des lunettes de protection) lorsque vous percez des trous etc.
• Avant de percer un trou dans un mur, vérifiez qu'il n'y a pas de canalisation d'eau ou de câbles électriques encastrés : si vous avez un doute, nous vous conseillons d'utiliser un appareil permettant de détecter les câbles/tuyaux.
• Lors de la connexion du bouton poussoir/convertisseur horizontal à des appareils d'autres fabricants, veuillez consulter les manuels et, si nécessaire, le fabricant en ce qui concerne l'usage prévu.

Ouvrir le bouton poussoir/retirer l'étiquette

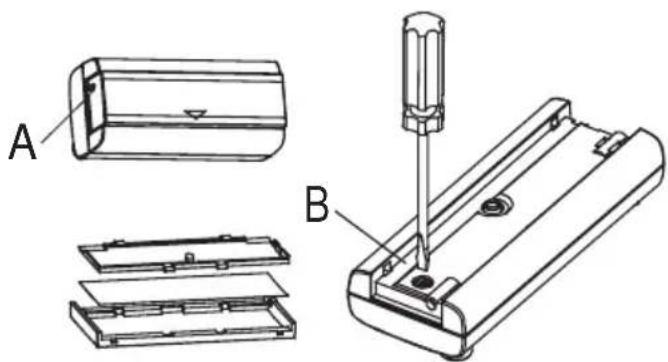

A l'aide d'un style à bille, appuyez à l'endroit indiqué sur la figure 1 (A) pour retirer l'étiquette. Si vous le désirez, vous pouvez séparer les deux moitiés du porte-étiquette et écrire sur la carte. Enlevez la vis de retenue (B) et retirez l'arrière du bouton poussoir.

Fig. 1

Installation de la pile du bouton

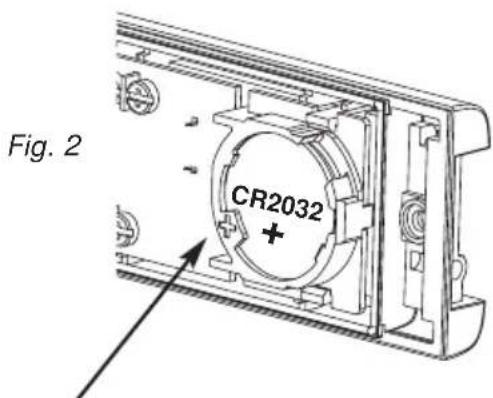

Insérez une pile bouton de type CR2032. Assurez-vous que la face marquée ‘+’ est sur le dessus. (Fig. 2)

Fonctions bouton poussoir/convertisseur

Dans ce kit, le bouton poussoir peut être utilisé seul, comme un bouton poussoir sans fil. Il peut également servir d'interface avec un système existant de carillon de porte câblé ou avec l'un des systèmes suivants :

• Un bouton poussoir standard filaire
• Un bouton poussoir lumineux avec transformateur
• Un contact pour porte ou fenêtre
• Tout appareil avec contacts hors tension N/O ou N/C.
• Tout appareil générant des signaux de contrôle appropriés < 24V (c.a. ou c.c.).

Voir Connexions types (C1-7).

Note importante : Des connexions filaires supplémentaires peuvent être ajoutées au bouton poussoir via le passe-fil à l'arrière du bouton.

Une fois le passe-fil percé et retiré, nous vous recommandons d'installer le bouton poussoir à l'intérieur uniquement.

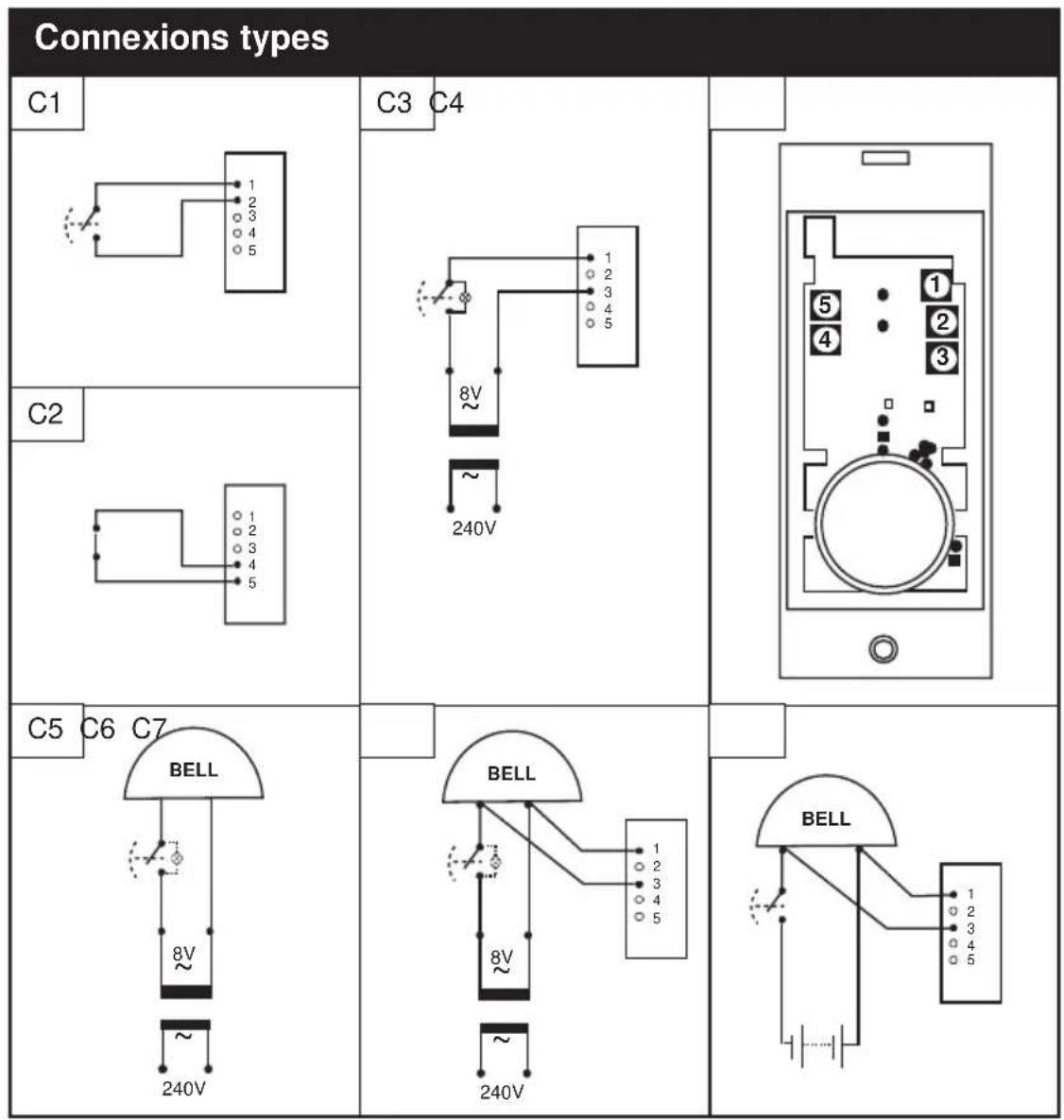

Schéma Application Utilisation

C1	bouton poussoir filaire pour carillon ou interrupteurs/contacts ‘normalement ouverts’	lorsque l’interrupteur est fermé, le carillon sonne
C2	Contact porte/fenêtre, interrupteurs/contacts ‘normalement fermés’	lorsque l’interrupteur est ouvert, le carillon donne une sonnerie « d’alerte ».
C3	Un bouton poussoir lumineux (avec transformateur)	lorsque l’interrupteur est fermé, le carillon sonne
C4	Bouton poussoir/convertisseur horizontal – positions terminales
C5	Un circuit câblé type pour sonnerie ou carillon – alimenté par transformateur
C6	Un circuit câblé pour sonnerie ou carillon connecté à un convertisseur – alimenté par transformateur	en appuyant sur le bouton poussoir, le carillon Libra+ sonne
C7	Un circuit câblé pour sonnerie ou carillon connecté à un convertisseur – alimenté par transformateur	en appuyant sur le bouton poussoir, le carillon Libra+ sonnecarillon

Montage du bouton poussoir

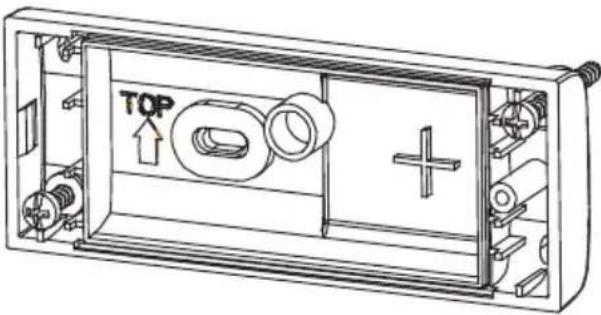

Montez le bouton en utilisant les vis fournies (voir Fig. 3). Testez votre bouton poussoir avant de le fixer. Eviter de le monter sur des structures métalliques.

Fig. 3

Résolution des problèmes

J'entends un ‘ bip’ sonore en mode apprentissage...Le bouton poussoir que vous programmez a déjà été configuré avec ce carillon.Si vous voulez changer l’icône associée au bouton poussoir, utilisez la procédure de désapprentissage, puis programmez à nouveau le bouton poussoir.

Deux ‘bips’ retentissent après le carillon normal...Cela signifie que la pile du bouton poussoir ayant activé le carillon est bientôt déchargée.Installez une nouvelle pile de type CR2032.

Lorsque le bouton poussoir est utilisé, la lumière orange de vérification ne s’allume pas ou ne s’allume que pendant un court moment...Pour une utilisation normale, la lumière orange s’allume pendant 1 seconde. Lorsque la pile est presque déchargée, la lumière s’allume pendant un court moment. Installez une nouvelle pile de type CR2032.

Le carillon ne fonctionne pas...Vérifiez que les piles sont bien des piles boutons de type CR2032. N’utilisez que des piles alcalinesVérifiez que les piles sont montées correctement.Il est possible que le carillon soit hors de portée du bouton poussoir. Essayez le carillon à un autre emplacement.Le carillon n’a peut-être pas enregistré l’identité du bouton poussoir. Suivez la procédure de programmation.Le carillon ne sonne pas...Vérifiez que le contrôle du volume n'est pas réglé au minimum.

La portée est réduite...Les structures métalliques, notamment les cadres de fenêtres et de porte en PVC-U, peuvent réduire la portée du produit. Evitez de monter le bouton poussoir ou le carillon sur ou à proximité de structures métalliques.D'autres équipements engendrent des interférences radio qui risquent d'affecter votre carillon.Les murs et les plafonds réduisent la portée de l'appareil.La portée est également réduite avec des piles déchargées. Remplacez-les tous les 12 à 18 mois. Dans des conditions climatiques froides (en dessous de +5°C), les piles auront besoin d'être remplacées plus fréquemment.

La lumière orange clignote...Lorsque la pile du carillon est bientôt déchargée, une lumière orange clignote toutes les 5 secondes. Installez de nouvelles piles dans le carillon. N'utilisez que des piles alcalines

Lorsque la fonction convertisseur bouton poussoir est utilisée, le carillon ne fonctionne pas...Vérifiez que le câblage du bouton poussoir a été effectué correctement.Vérifiez que les bons terminaux ont été utilisés et que les vis ont été resserrées.

Le bouton poussoir/convertisseur ne fonctionne pas avec mon ancien appareil Libra...Libra + n'est pas compatible avec le système Libra antérieur.N'utilisez que des accessoires indiquant Libra +

Spécifications

Spécifications	Boutonpoussoir
Température d'exploitation	-10 à 40°C
Fréquence RF – UK/Europe	868MHz
Puissance RF	<10mW
Type de pile	CR2032
Durée de vie des piles(5 activations journalières)	18 mois
Max input vol	24VAC/DC
Classement IP	IP55

Déclaration

Par la présente, Novar ED&S déclare que ce kit carillon sans fil est conforme aux exigences essentielles et aux autres dispositions de la directive 1999/5/CE concernant les équipements hertziens et les équipements terminaux de télécommunication (R&TTE).

Mise au rebut et recyclage

Les piles et les déchets de produits électriques ne doivent pas être mis au rebut avec les déchets ménagers. Veuillez les recycler lorsque ces installations existent. Veuillez consulter vos autorités locales ou votre revendeur pour des conseils concernant le recyclage.

Garantie

Friedland garantit ce produit pour une durée de 2 ans à partir de la date d'achat. Une preuve d'achat est requise ; vos droits en tant que consommateur ne sont pas affectés. Si vous désirez obtenir d'autres informations sur notre produit, veuillez appeler Friedland au 0810 00 12 15
