MANUAL DE USUARIO D934S Libra+ FRIEDLAND

Libra Plus Pulsador/conversor Instalación e uso

Comprobación del contenido del paquete...... Pg. 34

Seguridad......

Preparación previa......

Apertura de la placa del pulsador/conversor..... Pg. 35

Colocación de la pila del pulsador ....

Funciones del pulsador / conversor ...... Pg. 36

Conexiones típicas..... Pg. 37

Montaje del pulsador del timbre..... Pg. 38

Diagnóstico de averías......

Especificaciones..... Pg. 40

Eliminación y reciclado......

Garantía......

Declaración......

Libra Plus Pulsador/conversor

Gracias por elegir este producto Friedland. Para garantizar una instalación y uso correctos, utilice estas instrucciones. Guárdelas en un lugar seguro para poderlas consultar cuando le haga falta.

Comprobación del contenido del paquete

Desembale su timbre e identifique las siguientes piezas:

• Pulsador de timbre/conversor
- Pila CR2032
- 2 tornillos de anclaje
- cable del timbre (para uso con un interruptor cableado)
- Lámina adhesiva

Herramientas necesarias:

• Un destornillador de 4mm con punta cruciforme
• Un destornillador pequeño de punta plana

Preparación previa

Para empezar, necesita hacer lo siguiente.

• abra el pulsador del timbre
  • coloque las pilas del pulsador

Siga el procedimiento de programación del timbre Libra +.

Seguridad

Antes de empezar a instalar el aparato, tenga en cuenta las siguientes advertencias de seguridad:

• Cuando use herramientas eléctricas, respete siempre las instrucciones del fabricante y lleve prendas de protección adecuadas (por ejemplo, gafas de seguridad) si va a taladrar agujeros, etc.
• Antes de realizar taladros en las paredes, compruebe si hay tuberías o conductores eléctricos ocultos a la vista; si tiene alguna duda puede resultar aconsejable utilizar detectores de cables o de tuberías.
• Cuando conecte el pulsador/conversor panorámico a equipos de otros fabricantes, consulte los manuales y, si es necesario, consulte al fabricante para ver si el aparato es adecuado al uso que se pretende dar.

Apertura de la placa del pulsador/conversor

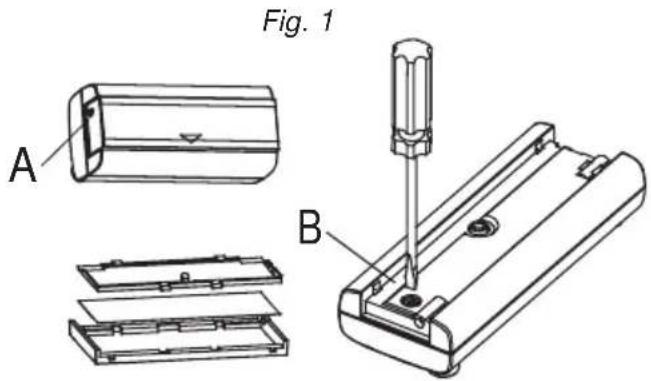

Con un bolígrafo, presione en el punto indicado en la figura 1 (A) y quite la placa de datos. Si lo desea, puede separar las dos mitades de la placa de datos y escribir en la tarjeta. Quite el tornillo de sujeción (B) y retire la trasera del pulsador.

Fig. 1 A B

Colocación de la pila del pulsador

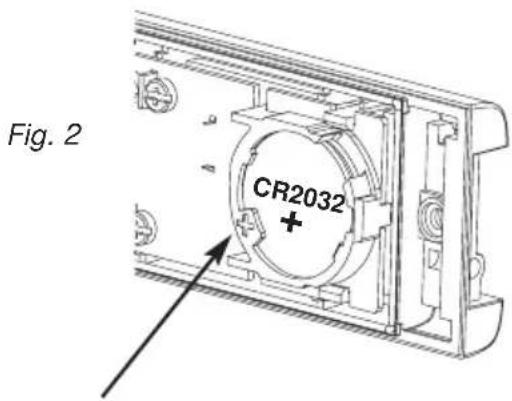

Introduzca la pila discoidal CR2032. Cerciórese de que la cara marcada con ‘+’ mira hacia arriba. (Fig. 2)

Fig. 2 CR2032

Funciones del pulsador/conversor

En este equipo, el pulsador se puede usar como un pulsador autónomo sin cables. También se puede interconectar con un timbre cableado o con cualquiera de los siguientes aparatos:

• Un pulsador estándar con cables
• Un pulsador de timbre y transformador
  • Un contacto de puerta o ventana
• Cualquier aparato con contactos N/O o N/C libres de voltaje.
• Cualquier aparato que genere señales de mando apropiadas < 24V (CA o CC).

Vea las conexiones típicas (C1-7).

Nota importante: Puede realizarse un cableado adicional en el pulsador mediante la juta de su parte posterior. Una vez perforado o quitado la junta, se recomienda montar el pulsador en interiores.

Diagrama Aplicación Funcionamiento
C1	Pulsador de timbre cableado o contactos/conmutador 'normalmente abierto'	cuando el conmutador se cierra,el timbre suena
C2	contacto de ventana o puerta, contactos/conmutador 'normalmente cerrado'	cuando el conmutador se abre, el timbre generará un sonido de 'Alerta'
C3	Un pulsador de luz, (con transformador)	cuando el conmutador se cierra,el timbre suena

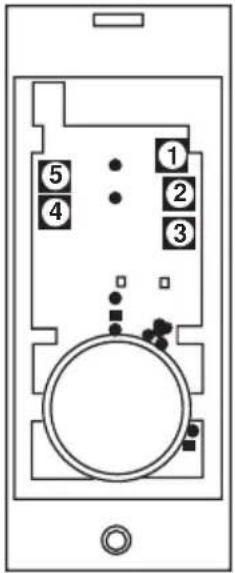

C4	Pulsador/conversor panorámico – posiciones terminales
C5	Timbre cableado típico o circuito de timbre – alimentado por transformador
C6	Conversor conectado a un timbre cableado o circuito de timbre – alimentado por transformador	cuando se acciona el pulsador,suena el timbre Libra +
C7	Conversor conectado a un timbre cableado o circuito de timbre – alimentado por pilas	cuando se acciona el pulsador,suena el timbre Libra +

Conexiones típicas
C1		C3	C4
C2
C5	C6

Montaje del pulsador del timbre

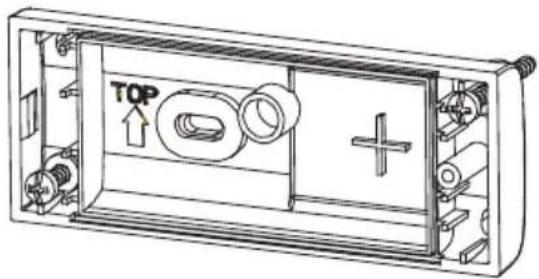

Móntelo con los tornillos que se suministran, (vea la Fig 3). Compruebe el pulsador antes de anclarlo. Evite el anclarlo a estructuras metálicas.

Fig. 3

Diagnóstico de averías

Se oye un 'pitido' en el modo de aprendizaje...

• El pulsador que se está programando ya ha sido programado por el timbre.
• Si quiere cambiar el icono asociado con el pulsador, use el procedimiento de desprogramación, luego programe el pulsador de nuevo.

Se oyen dos 'pitidos' después del sonido normal del timbre...

- Esto es síntoma de que la pila del pulsador que ha activado el timbre está baja. Coloque una nueva pila, tipo CR2032.

Cuando se acciona el pulsador, la luz ámbar no se enciende, o sólo lo hace durante un corto tiempo...

- En funcionamiento normal, la luz ámbar se encenderá durante 1 segundo. Cuando la pila esté baja, la luz sólo se encenderá durante poco tiempo. Coloque una pila nueva de tipo CR2032.

El timbre no va...

• Compruebe si las pilas son del tipo correcto. Use solo pilas alcalinas
• Compruebe que las pilas están bien colocadas.
• El timbre podría estar fuera del alcance del pulsador. Pruebe el timbre en un sitio diferente.
• El timbre podría no haber memorizado la identidad del pulsador. Siga el procedimiento de programación.

El timbre no suena...

- Compruebe que el mando de volumen no está al mínimo.

Hay menos alcance...Las estructuras metálicas, incluyendo los marcos de puertas de PVC, pueden reducir el alcance del aparato. Evite montar el pulsador o el timbre en las estructuras metálicas o cerca de ellas.Otros aparatos pueden provocar interferencias de radio y afectar al timbre.Las paredes y los techos reducen el alcance.Las baterías bajas reducen el alcance. Cámbielas cada 12 –18 meses. Cuando haga frío,(por debajo de 5^ ), puede que haya que cambiar las pilas con más frecuencia.

La luz ámbar parpadea...Cuando la pila del timbre está baja, la luz ámbar parpadeará cada 5 segundos.Coloque pilas nuevas en el timbre. Use solo pilas alcalinas

Cuando se utiliza la función de pulsador/conversor, el timbre no funciona...Asegúrese de que se ha realizado correctamente el cableado hasta el pulsador.Compruebe que ha utilizado los bornes correctos y que ha apretado los tornillos.

El pulsador/conversor no funciona con mi antiguo equipo Libra...Libra + no es compatible con el sistema anterior Libra.Utilice sólo accesorios marcados como Libra +

Especificaciones

Especificaciones	Pulsador
Temperatura de funcionamiento	-10 a 40°C
Frecuencia RF – Reino Unido/Europa	868MHz
Potencia RF	<10mW
Tipo de pila	CR2032
Vida de la pila (5 activaciones/día)	18 meses
Índice de protección IP	IP55
Max input voltage (T1-T5)	24V AC/DC

Declaración

Novar ED&S declara por la presente que este timbre sin cables cumple los requisitos esenciales y otras cláusulas destacables de la directiva 1999/5/EC sobre Aparatos y terminales de radio y telecomunicación (R&TTE).

Eliminación y reciclado

Las pilas y los productos eléctricos no deben eliminarse junto con la basura doméstica. Recíclelos en instalaciones adecuadas. Para información sobre el reciclado, consulte con las autoridades municipales o con su distribuidor habitual.

Garantía

Friedland garantiza este producto durante 2 años a partir de la fecha de compra. Se exige una evidencia objetiva de la compra; esto no afecta a sus derechos legales. Si desea más información sobre nuestro producto, llame a la línea de atención al cliente de Friedland: 01268 563066.
