Produkttyp	Kabellose Türklingel / Konverter
Marke	Friedland
Modell	D934S Libra+
Abmessungen (ca.)	80 x 80 x 30 mm
Gewicht (ca.)	100 g (mit Batterie)
Stromversorgung	1 CR2032 Batterie
Batterielebensdauer	18 Monate (5 Aktivierungen pro Tag)
Reichweite	Bis zu 100 m im Freifeld
RF-Frequenz	868 MHz
RF-Leistung	< 10 mW
Max. Eingangsspannung	24 V AC/DC
Schutzart	IP55
Betriebstemperatur	-10 °C bis 40 °C
Hauptfunktionen	Kabelloser Taster oder Konverter für kabelgebundene Systeme (C1–C7)
Installation	Wandmontage mit Schrauben oder beiliegender Klebehalterung
Wartung und Reinigung	Austausch der CR2032 Batterie alle 12 bis 18 Monate
Sicherheit	Anweisungen befolgen: Leitungen vor dem Bohren prüfen, Schutzausrüstung verwenden
Ersatzteile und Reparierbarkeit	CR2032 Batterie (vom Benutzer austauschbar)
Garantie	2 Jahre (gegen Vorlage des Kaufbelegs)

Häufig gestellte Fragen - D934S Libra+ FRIEDLAND

Welche Batterie für den Taster verwenden?

Verwenden Sie eine CR2032 Knopfzelle (Alkaline). Achten Sie darauf, dass die mit '+' markierte Seite oben ist.

Wie installiere ich den Taster?

Öffnen Sie den Taster, indem Sie die Halteschraube entfernen, legen Sie die CR2032 Batterie ein, dann schrauben Sie die Basis an die Wand oder befestigen Sie sie mit der Klebehalterung. Befolgen Sie das Montageschema.

Der Gong läutet nicht, was tun?

Überprüfen Sie, ob die Batterie richtig eingelegt und neu ist. Stellen Sie sicher, dass der Gong in Reichweite ist (max. 100 m im Freifeld) und die Lautstärke nicht auf Minimum steht. Paaren Sie den Taster bei Bedarf neu.

Warum blinkt das orangefarbene Licht?

Ein orangefarbenes Blinklicht alle 5 Sekunden zeigt an, dass die Batterie des Gongs schwach ist. Ersetzen Sie die Batterien des Gongs durch neue Alkaline-Batterien.

Was bedeutet ein akustischer Piepton im Lernmodus?

Ein Piepton bedeutet, dass der Taster bereits auf diesen Gong programmiert wurde. Um das Symbol zu ändern, entfernen Sie zuerst den Taster aus dem Speicher und programmieren Sie ihn dann neu.

Funktioniert der Taster mit einem älteren Libra-System?

Nein, das Libra+ System ist nicht mit dem alten Libra kompatibel. Verwenden Sie nur Zubehör mit der Aufschrift Libra+.

Kann ich einen kabelgebundenen Taster anschließen?

Ja, der Taster kann als Konverter für einen kabelgebundenen Taster dienen. Beachten Sie die Anschlusspläne Typen C1 bis C7 in der Anleitung.

Was ist die maximale Reichweite?

Die Reichweite kann 100 Meter im Freifeld betragen. Metallische Hindernisse, dicke Wände und kalte Wetterbedingungen verringern die Reichweite.

Wie wechsle ich die Batterie des Tasters?

Öffnen Sie das Gehäuse, indem Sie die Halteschraube entfernen. Entfernen Sie die alte Batterie und legen Sie eine neue CR2032 Batterie mit dem '+' Zeichen nach oben ein. Schließen Sie das Gehäuse.

Der Gong gibt nach dem normalen Klingeln zwei Pieptöne ab, warum?

Zwei Pieptöne zeigen an, dass die Batterie des Tasters, der das Klingeln ausgelöst hat, bald leer ist. Ersetzen Sie sie durch eine neue CR2032 Batterie.

BEDIENUNGSANLEITUNG D934S Libra+ FRIEDLAND

D934S Libra+ Taster/Erweiterungssender

Libra+ Taster-/Erweiterungssenderfunktionen

Einbau

Packungsinhalt überprüfen ...... Pg. 10

Sicherheit ....

Einrichtung ....

Klingelknopf öffnen/Namensschild herausnehmen..... Pg. 11

Klingelknopfbatterie einlegen ....

Taster- / Erweiterungssenderfunktionen...... Pg. 12

Typische Installation ...... Pg. 13

Anbringen des Klingelknopfes ...... Pg. 14

Störungssuche ....

Spezifikationen ...... Pg. 16

Entsorgung ....

Garantie ....

Erklärung ....

Libra + Taster/Erweiterungssender

Vielen Dank, dass Sie sich für dieses Friedland-Produkt entschieden haben. Bitte befolgen Sie die Anweisungen unten, um sicherzustellen, dass Sie die Klingel korrekt anbringen und verwenden. Bewahren Sie diese Informationen sorgfältig auf.

Packungsinhalt überprüfen

Packen Sie Ihr Klingelset aus und identifizieren Sie folgende Teile:

• Taster/Erweiterungssender
- CR2032-Batterie
• 2 Befestigungsschrauben
- Klingeldraht (für verdrahteten Klingelknopf)
- Klebestreifen

Sie benötigen:

• Einen 4 mm Kreuzschlitz-Schraubendreher
• Einen kleinen, flachköpfigen Schraubendreher

Einrichtung

Beginnen Sie wie folgt:

• Klingelknopf öffnen
  • Klingelknopf-Batterie einlegen

Folgen Sie dem Programmierverfahren für die Libra + Klingel.

Sicherheit

Bitte lesen Sie sich vor der Montage folgende Sicherheitshinweise durch:

• Beachten Sie beim Umgang mit Elektrowerkzeugen stets die Anweisungen des Herstellers und tragen Sie beim Bohren usw. geeignete Schutzausrüstung (z. B. Schutzbrille).
• Bevor Sie in Wände bohren, prüfen Sie, ob dort Stromkabel und Wasserleitungen verdeckt verlaufen. Im Zweifelsfall ist die Verwendung eines Kabel-/Leitungssuchgeräts zu empfehlen.
• Wenn Sie den Freiflächen-Taster/Erweiterungssenderfunktionen mit Geräten anderer Hersteller verbinden, lesen Sie sich zunächst die entsprechenden Bedienungsanleitungen durch und erkundigen Sie sich gegebenenfalls beim Hersteller nach der Eignung für den beabsichtigten Zweck.

Klingelknopf öffnen/Namensschild herausnehmen

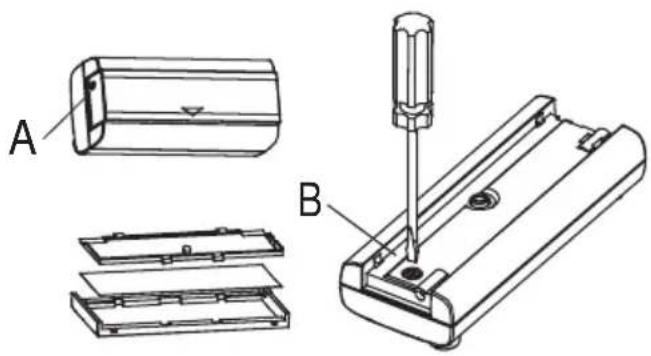

Drücken Sie mit einem Kugelschreiber den in (A Abb. 1) abgebildeten Punkt und entfernen Sie das Namensschild. Sie können auch beide Hälften des Namensschilds auseinanderdrücken und die Karte beschriften. Lösen Sie die Klemmschraube (B) und entfernen Sie die Rückseite des Gehäuses.

Abb. 1

Klingelknopfbatterie einlegen

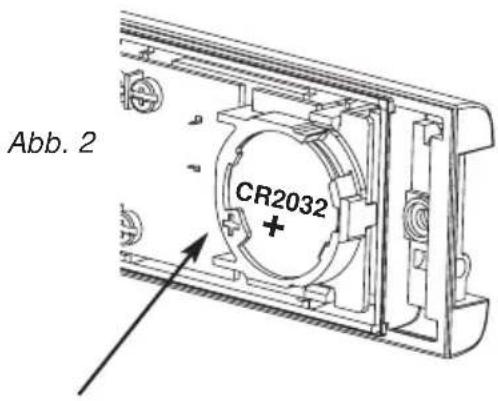

Legen Sie die CR2032-Knopfbatterie ein. Die mit ,+‘ gekennzeichnete Seite weist dabei nach oben. (Abb. 2)

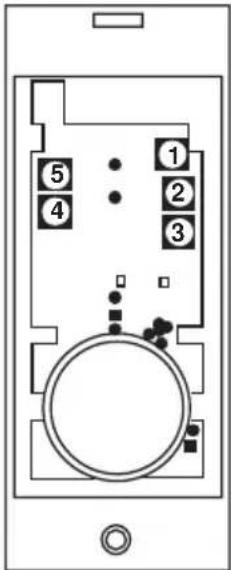

Taster- / Erweiterungssenderfunktionen

Der Klingelknopf in diesem Set kann als eigenständiger Funkklingelknopf verwendet oder an ein vorhandenes verdrahtetes Türklingelsystem oder eines der folgenden Geräte angeschlossen werden:

• Verdrahteten Standard-Klingelknopf
- Erleuchteten Klingelknopf mit Transformator
- Tür- oder Fensterkontakt
- Ein Gerät mit spannungsfreien N/O- oder N/C-Kontakten.
- Ein Gerät, das entsprechende Steuersignale erzeugt < 24V (Gleich- oder Wechselstrom)

Siehe Typische Installation (C1-7).

Wichtiger Hinweis: Über die isolierte Überführung auf der Klingelknopfrückseite können weitere Verdrahtungen angebracht werden. Wenn die Überführung nicht mehr intakt ist oder entfernt wurde, empfehlen wir, den Klingelknopf nicht mehr im Freien anzubringen.

Diagramm Anwendung Funktion

C1	verdrahteter Klingelknopf oder, normalerweise geöffneter‘ Schalter/Kontakte	Bei geschlossenem Schalter ertönt Klingelton
C2	Tür-/Fensterkontakt, ,normalerweise geschlossener‘ Schalter/Kontakte	Bei geöffnetem Schalter ertönt der ,Alarmton‘ der Klingel.
C3	Aufleuchtender Klingelknopf (mit Transformator)	Bei geschlossenem Schalter ertönt Klingelton.
C4	Taster / Erweiterungssender - Anschlusspositionen
C5	Typischer Schaltkreis für verdrahtete Klingel – mit Transformator
C6	Erweiterungssender an Schaltkreis für verdrahtete Klingel angeschlossen – mit Transformator	Bei Betätigen des Klingelknopfes ertönt Libra+ Klingelton.
C7	Erweiterungssender an Schaltkreis für verdrahtete Klingel angeschlossen – batteriebetrieben	Bei Betätigen des Klingelknopfes ertönt Libra+ Klingelton.

Typische Installation
C1		C3	C4
C2
C5	C6

Anbringen des Klingelknopfes

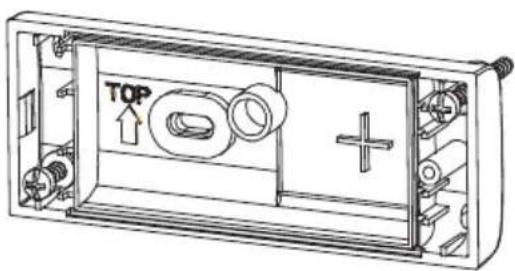

Befestigen Sie den Klingelknopf mithilfe der mitgelieferten Schrauben (siehe Abb. 3).

Testen Sie den Klingelknopf, bevor Sie ihn anbringen. Befestigen Sie ihn nicht an Metallteilen.

Abb. 3

Felsökning

Im Lernmodus ist ein Piepton hörbar ...

• Der Klingelknopf, den Sie programmieren, wird bereits von der Klingel erkannt.
• Wenn Sie dem Klingelknopf ein anderes Symbol zuweisen möchten, Verfahren Sie wie unter „Programmierung rückgängig machen“ beschrieben und programmieren Sie dann den Klingelknopf erneut ein.

Auf den normalen Klingelton folgen zwei Pieptöne ...

- Dies weist auf einen niedrigen Batteriestand im Klingelknopf hin, der die Klingel aktivierte. Legen Sie eine neue Batterie Typ CR2032 ein.

Bei Betätigen des Klingelknopfes leuchtet das orangefarbene Licht nicht oder nur kurz auf ...

- Im normalen Betrieb leuchtet das orange Licht 1 Sekunde lang auf. Bei schwacher Batterie leuchtet es kürzer. Legen Sie eine neue Batterie Typ CR2032 ein.

Die Klingel funktioniert nicht ...

• Prüfen Sie, ob die richtigen Batterien verwendet werden. Verwenden Sie nur Alkalibatterien.
• Vergewissern Sie sich, dass die Batterien korrekt ausgerichtet sind.
• Möglicherweise befindet sich die Klingel außerhalb der Reichweite des Klingelknopfes. Probieren Sie die Klingel an einer anderen Position aus.
• Möglicherweise ist der Klingelknopf noch nicht in die Klingel einprogrammiert. Programmieren Sie ihn ein.

Es ist kein Klingelton hörbar ...

- Vergewissern Sie sich, dass die Lautstärke nicht in der niedrigsten Stellung ist.

Die Reichweite ist reduziert ...Metallstrukturen und uPVC-Türrahmen können die Reichweite des Produkts verringern.Montieren Sie Klingelknopf und Klingel möglichst nicht an oder in der Nähe von Metallteilen.Andere Geräte können eine Funkstörung erzeugen, welche die Funktion der Klingel beeinträchtigt.Wände und Decken reduzieren die Reichweite.Schwache Batterien reduzieren die Reichweite. Wechseln Sie die Batterien alle 12 –18 Monate aus. Bei kaltem Wetter (unter 5^ ) müssen die Batterien möglicherweise häufiger ausge wechselt werden sind.

Das orange Licht blinkt auf ...Bei niedrigem Batteriestand der Klingel blinkt alle 5 Sekunden ein oranges Licht auf.Legen Sie neue Batterien vom Tp LR14 ‘C’ in die Klingel ein. Verwenden Sie nur Alkalibatterien.

Bei Verwenden der Erweiterungssenderfunktion ertönt die Klingel nicht ...Prüfen Sie, ob der Klingelknopf korrekt verdrahtet ist.Vergewissern Sie sich, dass die korrekten Anschlüsse verwendet wurden und die Schrauben fest angezogen

Taster / Erweiterungssender funktionieren nicht in Verbindung mit meinen älteren Libra-Geräten ...Libra + ist nicht mit dem früheren Libra-System kompatibel.Verwenden Sie nur mit Libra + gekennzeichnete Zubehörteile.

Spezifikationen

Spezifikationen	Klingelknopf
Betriebstemperatur	-10 bis 40°C
Funkfrequenz – GB/Europa	868 MHz
HF-Leistung	<10 mW
Batterie	CR2032
Batterielebensdauer(5 Betätigungen pro Tag)	18 Monate
IP-Schutzklasse	IP55
Max input voltage (T1-T5)	24VAC/DC

Erklärung

Novar ED&S erklärt hiermit, dass dieses Funkklingelset den wesentlichen Anforderungen und anderen anwendbaren Vorschriften der Richtlinie über Funkanlagen und Telekommunikationseinrichtungen (R&TTE) 1999/5/EC entspricht.

Entsorgung

Batterien und Elektroartikel sollten nicht zusammen mit normalem Hausmüll entsorgt werden. Nach Möglichkeit sollten Sie vorhandene Recycling-Einrichtungen nutzen. Erkundigen Sie sich bei Ihrer örtlichen Behörde oder Ihrem Fachhändler nach Recycling-Möglichkeiten.

Garantie

Friedland gewährt eine 2-Jahre-Garantie ab Kaufdatum. Ein Kaufbeleg ist erforderlich. Ihre gesetzlichen Rechte sind hiervon nicht betroffen. Weitere Informationen zu unserem Produkt erhalten Sie von der Friedland-Helpline unter [phone].
