D934S Libra+ - Campanelli per porte FRIEDLAND - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Campanello senza fili / convertitore
Marca	Friedland
Modello	D934S Libra+
Dimensioni (circa)	80 x 80 x 30 mm
Peso (circa)	100 g (con batteria)
Alimentazione	1 batteria CR2032
Autonomia	18 mesi (5 attivazioni al giorno)
Portata radio	Fino a 100 m in campo libero
Frequenza RF	868 MHz
Potenza RF	< 10 mW
Tensione di ingresso max	24 V AC/DC
Grado di protezione	IP55
Temperatura di funzionamento	-10 °C a 40 °C
Funzioni principali	Pulsante senza fili o convertitore per sistemi cablati (C1–C7)
Installazione	Montaggio a parete con viti o supporto adesivo fornito
Manutenzione e pulizia	Sostituzione della batteria CR2032 ogni 12-18 mesi
Sicurezza	Seguire le istruzioni: controllare le tubature prima di forare, usare dispositivi di protezione
Ricambi e riparabilità	Batteria CR2032 (sostituibile dall'utente)
Garanzia	2 anni (presentando la prova d'acquisto)

Domande frequenti - D934S Libra+ FRIEDLAND

Quale batteria usare per il pulsante?

Utilizzare una batteria a bottone CR2032 alcalina. Assicurarsi che il lato contrassegnato '+' sia rivolto verso l'alto.

Come installare il pulsante?

Aprire il pulsante rimuovendo la vite di fermo, inserire la batteria CR2032, quindi avvitare la base al muro o fissarla con il supporto adesivo. Seguire lo schema di montaggio.

Il campanello non suona, cosa fare?

Verificare che la batteria sia installata correttamente e sia nuova. Assicurarsi che il campanello sia nel raggio d'azione (max 100 m in campo libero) e che il volume non sia al minimo. Ripetere l'associazione del pulsante se necessario.

Perché la luce arancione lampeggia?

Una luce arancione lampeggiante ogni 5 secondi indica che la batteria del campanello è scarica. Sostituire le batterie del campanello con batterie alcaline nuove.

Cosa significa un segnale acustico in modalità apprendimento?

Un bip significa che il pulsante è già stato programmato su questo campanello. Per modificare l'icona, prima rimuovere l'associazione del pulsante, quindi riprogrammarlo.

Il pulsante funziona con un vecchio sistema Libra?

No, il sistema Libra+ non è compatibile con il vecchio Libra. Utilizzare solo accessori con la dicitura Libra+.

Posso collegare un pulsante cablato?

Sì, il pulsante può fungere da convertitore per un pulsante cablato. Fare riferimento agli schemi di collegamento tipi C1-C7 nel manuale.

Qual è la portata massima?

La portata può raggiungere 100 metri in campo libero. Ostacoli metallici, muri spessi e condizioni climatiche fredde riducono la portata.

Come sostituire la batteria del pulsante?

Aprire l'involucro rimuovendo la vite di fermo. Rimuovere la vecchia batteria e inserire una nuova batteria CR2032 con il segno '+' verso l'alto. Richiudere l'involucro.

Il campanello emette due bip dopo la suoneria normale, perché?

Due bip indicano che la batteria del pulsante che ha attivato la suoneria è quasi scarica. Sostituirla con una batteria CR2032 nuova.

MANUALE UTENTE D934S Libra+ FRIEDLAND

Manuel d'Instruzioni

D934S Libra + Pulsante/convertitore senza fili

Libra+ Pulsante/convertitore Manuale d'istruzioni

Controllare il contenuto della confezione.....Pg. 42

Sicurezza....

Impostazione......

Aprire il pulsante del campanello/rimuovere

la targhetta del nome.....Pg. 43

Per montare la batteria del pulsante ....

Funzioni del pulsante/convertitore ......Pg. 44

Connessioni tipiche....Pg. 45

Montaggio del pulsante del campanello..... Pg. 46

Risoluzione dei problemi......

Specifiche.....Pg. 48

Smaltimento e riciclaggio......

Garanzia....

Dichiarazione....

Libra + Pulsante/convertitore

Grazie per aver scelto questo prodotto Friedland. Seguire queste istruzioni per installare ed utilizzare correttamente il prodotto. Conservare queste istruzioni in un luogo sicuro per poterle consultarle in futuro.

Controllare il contenuto della confezione

Aprire il kit del campanello e identificare le seguenti parti:

• Pulsante campanello/convertitore
- Batteria CR2032
• 2 viti di fissaggio
- Filo del campanello (per l'uso con un pulsante cablato)
• Cuscinetto adesivo

Occorrente:

• Un cacciavite con testa a croce da 4 mm
• Un cacciavite a lama piatta piccolo

Impostazione

Seguire questo procedimento per iniziare.

• Aprire il pulsante del campanello
• Inserire la batteria del pulsante
  Seguire il procedimento per la programmazione della suoneria Libra +.

Sicurezza

Prima di procedere con l'installazione, osservare le seguenti avvertenze di sicurezza:

• Seguire sempre i consigli del produttore quando si utilizzano utensili elettrici e indossare apparecchiature protettive idonee (ad es. occhiali di sicurezza) quando si eseguono i fori, ecc.
• Prima di eseguire dei fori nelle pareti, controllare se sono presenti cavi elettrici e tubature dell'acqua. È consigliato l'uso di un localizzatore di cavi/tubi, in caso di dubbio.
• Quando si collega il campanello/convertitore orizzontale ad apparecchi di altri produttori, controllare i manuali e, se necessario, consultare il produttore relativamente all'idoneità per l'uso inteso.

Aprire il pulsante del campanello/rimuovere la targhetta del nome

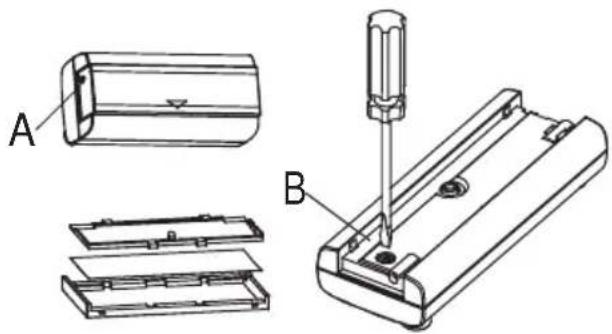

Con una penna a sfera, premere sul punto indicato nella Fig. 1 (A) e rimuovere la targhetta del nome. Se necessario, separare le due metà della targhetta del nome e scrivere sul cartoncino. Svitare la vite di tenuta (B) e rimuovere la parte posteriore del pulsante.

Fig. 1

Per montare la batteria del pulsante

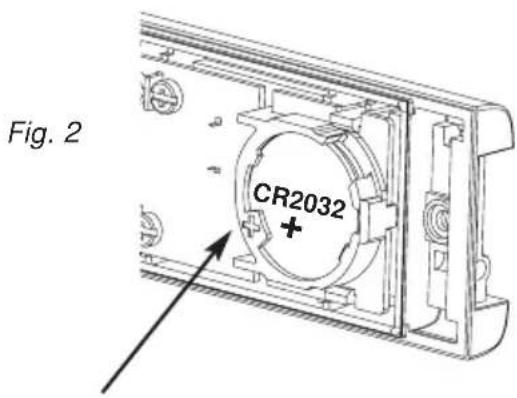

Inserire la batteria a bottone CR2032. Controllare che la faccia contrassegnata con '+' sia rivolta verso l'alto. (Fig. 2)

Funzioni del pulsante/convertitore

Il pulsante del campanello, contenuto in questo kit, può essere utilizzato come pulsante indipendente senza fili. Può essere anche utilizzato come interfaccia per un sistema di campanello cablato esistente o uno dei seguenti:

• Pulsante standard cablato per campanello
• Trasformatore e pulsante illuminato per campanello
• Contatto per porte o finestre
• Qualsiasi dispositivo con contatti senza tensione N/O o N/C.
• Qualsiasi dispositivo che genera i segnali di controllo appropriati < 24 V (CA o CC).

Vedere Connessioni tipiche (C1-7).

Nota importante: Fili addizionali possono essere inseriti nel pulsante attraverso il passafilo nella parte posteriore del campanello. Se il passafilo è stato forato o rimosso, si consiglia di montare il pulsante all'interno dell'abitazione.

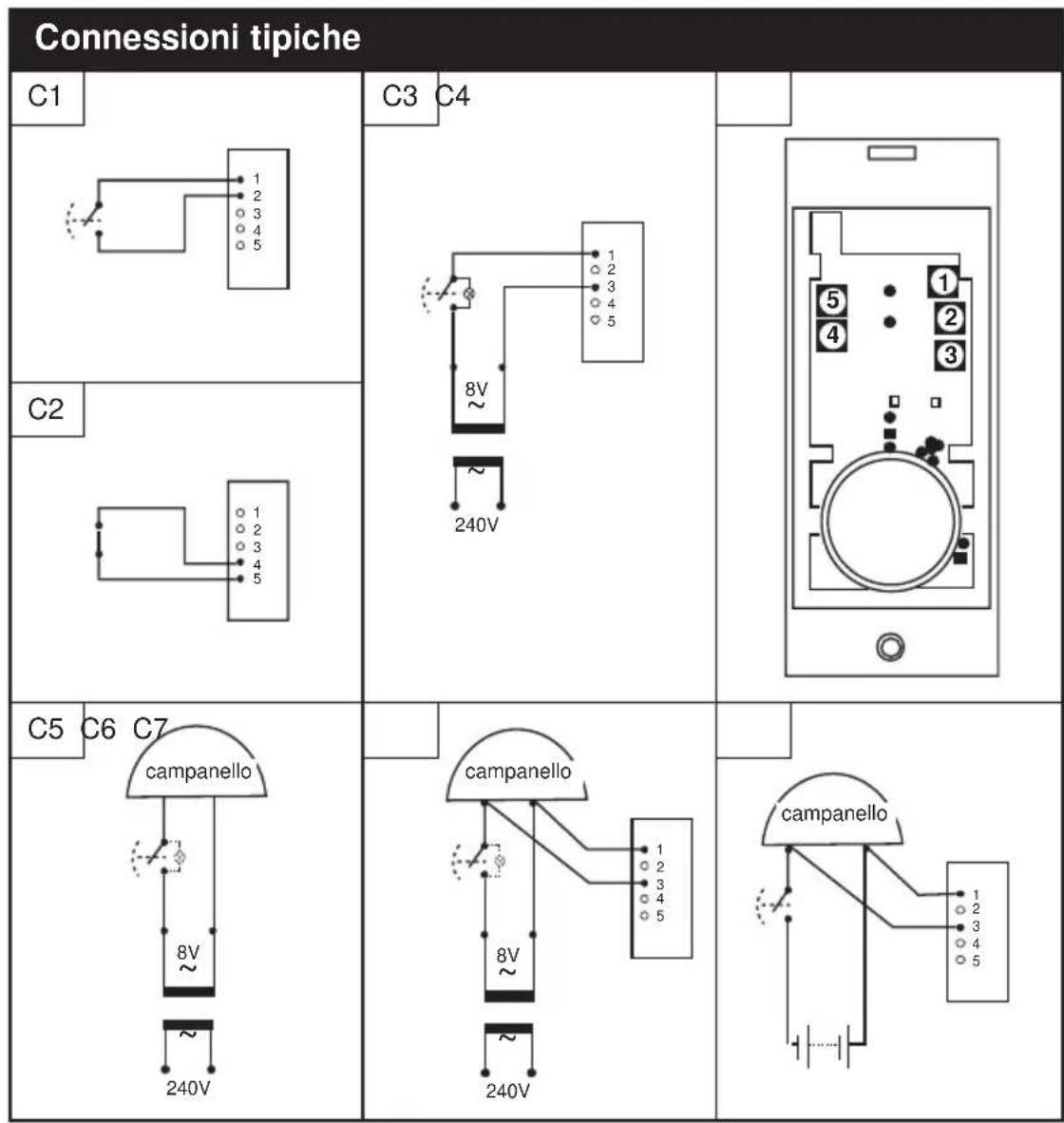

Diagramma Applicazione Operazione

C1 Pulsante del campanello cablato o interruttore/ contatti 'normalmente aperti'	Quando l'interruttore è chiuso, suona la suoneria
C2 Contatto porta/finestra, interruttore/contatti 'normalmente aperti'	Quando l'interruttore è aperto, la suoneria emette un suono di 'Allarme'
C3 Un pulsante illuminato, (con trasformatore)	Quando l'interruttore è chiuso, suona la suoneria
C4 Pulsante/convertitore orizzontale – posizioni terminali
C5 Un campanello cablato o circuito di suoneria tipico - alimentato da trasformatore
C6 Convertitore collegato a campanello circuito di suoneria cablati - alimentato da trasformatore	Quando si aziona il pulsante, suona la suoneria Libra+
C7 Convertitore collegato a campanello o circuito di suoneria cablati - alimentato da batteria	Quando si aziona il pulsante, suona la suoneria Libra+

Montaggio del pulsante del campanello

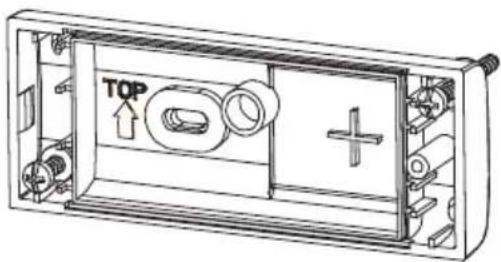

Montare il pulsante utilizzando le viti fornite, (vedere la Fig. 3). Prima di fissarlo provare il pulsante. Non montare a strutture metalliche.

Fig. 3

Risoluzione dei problemi

Nel modo apprendimento si sente un bip...Il pulsante attualmente programmato è stato già appreso dalla suoneria.Per modificare l'icona associata al pulsante, utilizzare la procedura di disapprendimento,e riprogrammare quindi il pulsante.

Dopo il suono normale della suoneria si sentono due bip...Questo indica che la carica della batteria è bassa nel pulsante del campanello che attiva lasuoneria. Montare una nuova batteria, tipo CR2032

Quando si preme il pulsante del campanello, la luce di sicurezza ambra non si accende o siaccende solo brevemente...In condizioni di funzionamento normale, la luce ambra si accende per un secondo. Quando labatteria è parzialmente carica, la luce si accende solo brevemente. Inserire una nuova batteria CR2032.

La suoneria non funziona...Controllare che le batterie siano del tipo giusto. Usare esclusivamente batterie alcalineControllare che le batterie siano inserite correttamente.La suoneria è probabilmente all'esterno della portata del pulsante. Provare la suoneria in unaposizione diversa.La suoneria non ha probabilmente appreso l'identità del pulsante. Seguire il seguente procedimento.

La suoneria non suona...• Controllare che il controllo del volume non sia regolato al minimo.

La portata è ridotta...• Le strutture metalliche, inclusi i telai delle porte di uPVC, possono ridurre la portata del prodotto.Non montare il pulsante o la suoneria sopra o vicino a strutture metalliche.• Altre apparecchiature possono provocare interferenza radio che influisce sulla suoneria.• Le pareti e i soffitti possono ridurre la portata.• Le batterie parzialmente scariche possono ridurre la portata. Sostituirle ogni 12-18 mesi. In condizioni fredde (temperature inferiori a 5°C), può essere necessario sostituire le batterie più spesso.

La luce ambra lampeggia...• Quando la batteria della suoneria è parzialmente scarica, una luce ambra lampeggia ogni 5 secondi. Inserire una nuova batteria nella suoneria. Usare esclusivamente batterie alcaline

Quando si usa la funzione del convertitore del pulsante, non funziona la suoneria...• Accertarsi che il collegamento dei fili al pulsante sia corretto.• Controllare che siano stati utilizzati i terminali corretti e che le viti siano chiuse.

Il pulsante/convertitore non funziona con il mio vecchio apparecchio Libra...• Libra + non è compatibile con il sistema Libra precedente.• Usare solo accessori contrassegnati con Libra +

Specifiche

Specifiche	Pulsante del campanello
Temperatura d'esercizio	Da -10 a 40°C
Radiofrequenza – GB/Europa	868 MHz
Potenza radiofrequenza	<10 mW
Tipo di batteria	CR2032
Durata della batteria (5 attivazioni/giorno)	18 mesi
Grado di protezione internazionale	IP55
Max input voltage (T1-T5)	24V AC/D

Smaltimento e riciclaggio

Non smaltire le batterie e i prodotti di scarto elettrici con i rifiuti domestici. Riciclare dove esistono le strutture apposite. Richiedere ulteriori informazioni sul riciclaggio alle autorità locali o al rivenditore.

Garanzia

Friedland garantisce questo prodotto per 2 anni a partire dalla data d'acquisto. È richiesta la prova d'acquisto; ciò non modifica i diritti legali dell'acquirente. Richiedere ulteriori informazioni sul nostro prodotto alla Helpline Friedland al n. 01268 563066.

Dichiarazione

Novar ED&S dichiara che questo kit suoneria senza fili è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva 1999/5/CE in materia di conformità europea delle apparecchiature radio e delle apparecchiature terminali di telecomunicazione (R&TTE)
