GEBRUIKSAANWIJZING AW561191 GAGGENAU

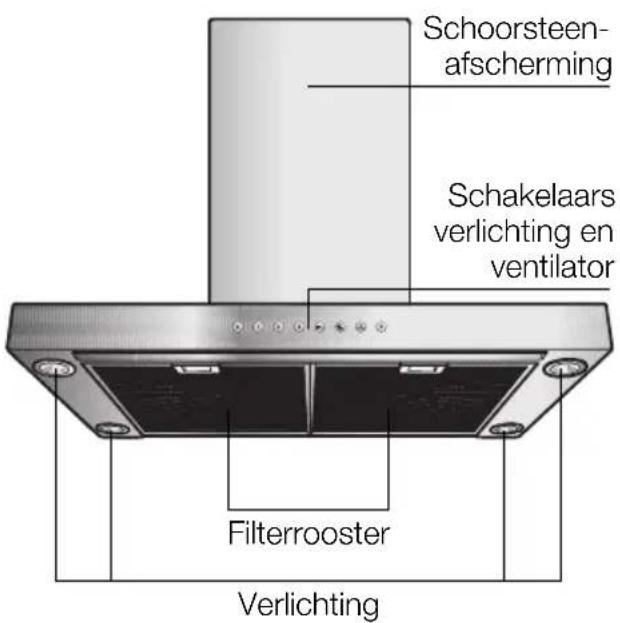

Beschrijving van het apparaat Gebruiksmogelijkheden

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

Installatietoebehoren voor luchtafvoer.

Luchtafvoerkanaal

AD560-012 voor een plafondhoogte van 2,27 - 2,73 m

AD560-022 voor een plafondhoogte van 2,63 - 3,12 m.

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter maar buiten.

Het vetfilter neemt de vaste bestanddelen van de keukenwasm op.

Dekeukenblijftingrotematevrijvanvet enreuk.

Als de wasemafzugkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijkke stockinstallations worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie nicht worden overschreten.

Dit kan men bereiken wanner er door Niet-afsluitbare openings, bijv. in deuren, ramen en d.m.v. luchtaanvoer/- luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet algijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuigkap worden gebruikt met luchtcirculatie en actieve-kooffilter is het gebruik zonder beperking möglichk.

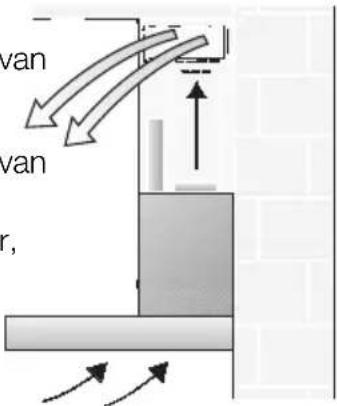

Gebruik met circulatielucht:

Installatietoebehoren voor recirculatie.

Recirculatie-kanaal

AD560-112 voor een plafondhoogte van 2,36 - 2,73 m

AD560-122 voor een plafondhoogte van 2,63 - 3,12 m.

Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug maar de keuken.

Het vetfilter neemt de vettige bestand-delen van de keukendamp op

Het koolstofffilterbindtdereukstoffen.

Als er geen koolstofffilter worden gemonteerd, worden de reukstoffen in de keukendamp nicht gebonden.

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreven die Niet van toepassing zich op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparations können aanzienlijke gezaren voor de gebruiker ontstaan.

Lees de gebruiksaanwijzing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatatie voor uw verilgheid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparatus.
Dit apparatus is gekenmerkt in overeenstemmig met de Europese richtlij 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtlij geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Transportbeveiling:

De transportbeveiliging voorkomt dat de filterlade eruit glijdt.
□ Controller of de transportbeveiliging is verwijderd door de installmenteur (zie de montagehandleiding).
Bewaar de transportbeveiliging voor een eventuele verhuizing.

Gaskookplaten / gasfornuizen

Gebruik nicht alle gaskookzones tegelijk langdurig (max. 15 minutes) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie ofeer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

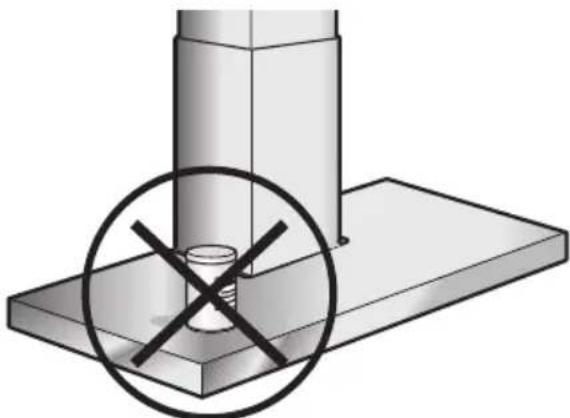

Veiligheidsvoorschriften

Onder de afzuigkap Niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.
De kookzones要去en algid zich bedekt met pannen.
Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuiigkap alleen beperkt toegestaan (zie montagevoorschrift).
Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.
Aansluiting en ingebruikneming月至
alleen door een vakman worden
uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerdevakman,omgevaren te voorkomen.
Verpakkingsmaterial volgens de voorschriften afvoeren (zie het montagevoorschrift).
Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
Afzugkap uitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verrangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar.

Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.

De afzuigkap voor het eerste gebruik zorgvuldig reinigen.
Geen voorwerpen op de afzuigkap zetten.

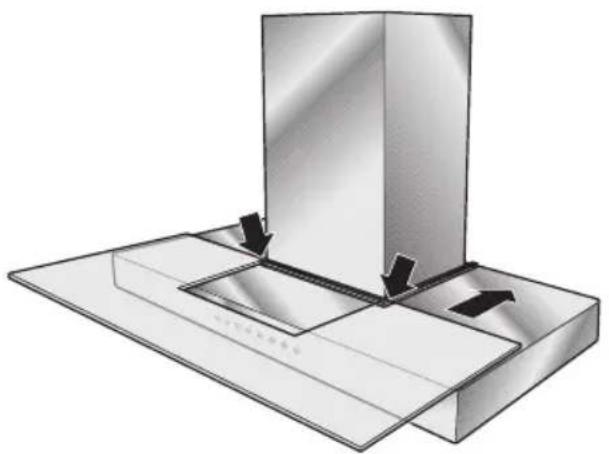

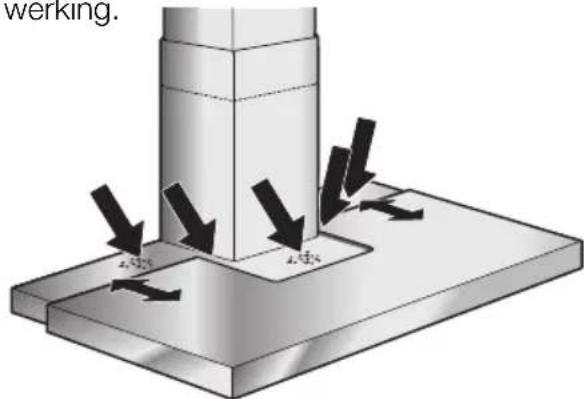

De glijvlakken van de filterlade mogen
niet vuil zich.
Er können glijsporen ontstaan. Deze
hebben darüber geen nadelige invloed op de
werking.

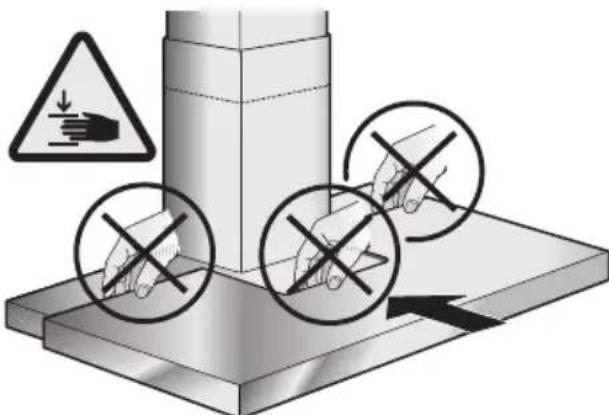

Bij het bewegen van de filterlade nicht met de hand in de gemarkeerde openings grijpen. Beknellingsgevaar!

Dekeukenwasemwordtode doeltreffendste manier verwijderd door:

□ Inschakelen van de afzuigkap bij het begin van het koken.
Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

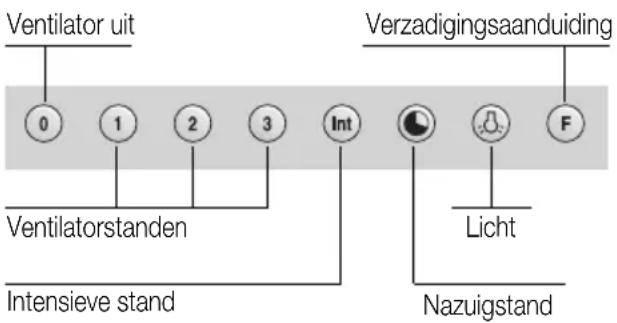

Ventilator inschakelen:

Druk op de toets 1, 2 of 3 of trek de filterladeuit.

Wanneer u aleen de filterlade uittrekt, schakelt de afzuigkap op stand 2.

Ventilator uitschakelen:

Druk op de toets 0.

Intensieve stand:

Met de intensieve stand worden het hoogste vermogen bereikt. Dit is voor korteijd nodig.

Bij het (aan)braden in een open pan advisereren wij de intensief-toets Int in te drukken.
Heeft u de afzuigkap via de intensieve afzuiiging ingeschakeld, schakelt de kap na 5 minuten vanzelf UIT.
Wanner u de Int-toets indrukt, terwijl de afzuiigstand 1, 2 of 3 is ingeschakeld, schakelt de elektronica na 5 minuten intensieve afzuiing automatisch over op de gekozen stand.
Wanneer u de functie "intensief" wilt uitzetten voordat de ingestelde 5 minuten zich afgelopen, druk dan op de toets 0 ("motor uit") of op een andere stand. Uiteraard kunt u de afzuigkap op elk moment uitschakelen door op toets 0 ("motor uit") te drukken.

Speciale functies:

Duur intensieve afzuiig:

Door de Int- en de 1-, 2- of 3-toets gegliktijdig in te drukken, kunt u de duur van de intensieve afzuiging instellen, op 3, 5 of 10 minutes, en deze waarde in het geheugen vastleggen. In de fabriek is het apparaat op 5 minutes ingesteld (toetsencombinatie Int/2).

Nazuigstand:

Het nazuigen is op een willekeurige stand möglichk. Druk eerst op de gewenste toets 1,2,3 of "intensief" en druk verwolgens op de toets Het apparaat za bij alle standen 10 minutes nazuigen. Na 10 minuten wordt de afzuiing automatischuitgeschakeld, de verlichting blijft aan.

Interval:

Opmerkelijk aan dit apparaat is de interval-functie. Hierbij worden de afzuigkap automatisch ingeschakeld voor telkens vijf minutes per uur. U kunt deze functie activeren door gelijktijdige bediening van toets 0 en, afhankelijk van de gewenste afzugstand, toets 1, 2 of 3.

Deze functie wordt door het afwisselend oplichten van de -eets met de betreffende afzuiigstand aangegeven.

De interval-functie kan door het indrukken van de 0-toets wordenuitgeschakeld.

Verlichting:

In- en uitschakelen: kort op toets drukken.
De verlichting kan op elk moment worden gebruikt, ook als de ventilator isuitgeschakeld.
Instellen van de Lichtsterkte:

Houd de toets ingedrukt tot de gewenste Lichtsterkte is bereikt.

Vetfilters:

Voor de opname van de vettige bestand-delen van de keukenwasm worden metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontv lambaarheid toe en kan de werkking van de wasemafzuiigkap nadelig worden beinvloed.

Belangrijk:

Het opijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaandoorophoping van warmte tijdens hetfrituren of braden.

Verzadigingsaanduiding: F

Na een bedrijfsduur van 30 eer knippert het vetfilter-controlelampje F.Het knipperen van het lampje geeft aan dat de vetfilters要去en worden schoongemaakt. De filters kuren uiteraard ook worden gereinigd, wanner het controlampje Niet knippert.

Reiniging van de metalen vetfilters:

Bij normal bedrijf (dagelijks 1 tot 2uur) moet de metalen vetfilter 1× per maand worden gereinigd.
De filters können worden gereinigd in de vaatwasmachine. Daar bij is een lichte verkleuring möglichk.

Belangrijk:

Zeer verzadigde vetfilters nicht samen met vaatwerk reinigen.

Als de filters met de hand worden gereinigd,要去en deze eerst in een heet sopje worden gezet om het vuil los te weken.

Gebruik geen agressieve, zour- of looghoudende reinigingsmiddelen.

Daarna afborstelen, goed schoonspoelen en lately afdruipen.

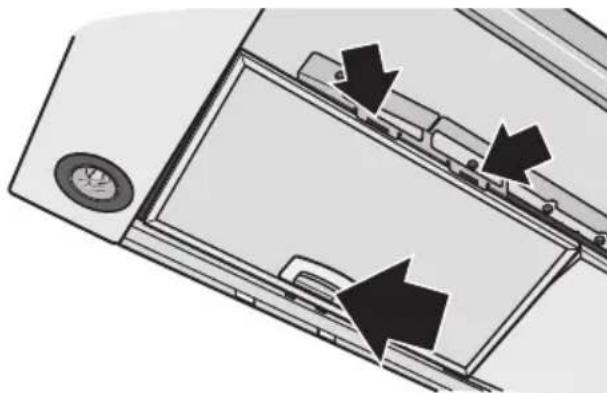

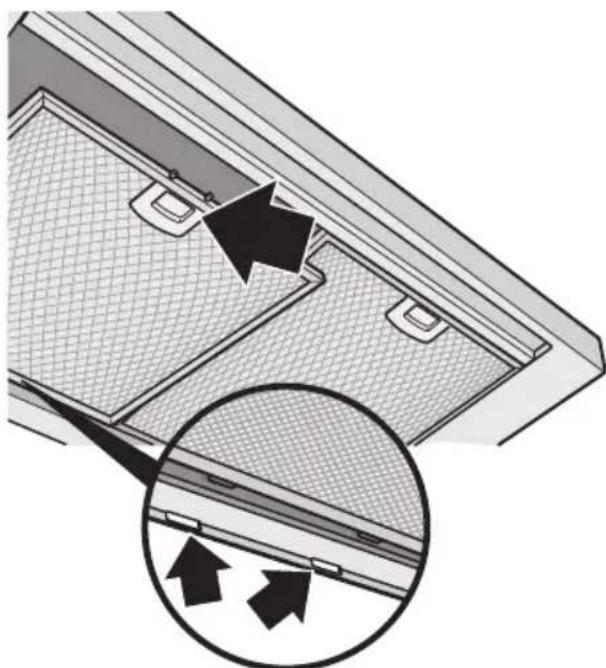

Metalen vetfilters verwijderen en aanbrengen:

Attentie: De halogeenlampen要去 uitgeschakeld en afgekoeld zich.

Vervang de vetfilters uitsluitend bij ingeschoven filterlade.

1. Druk de vergrendelingen van de voorste vetfilters in en klap de vetfilters omlaag.

1. Druk de vergrendelingen van dechterste vetfilters in en klap de vetfilters omlaag.

1. Reinig het vetfilter.
2. Breng het gereinigde vetfilter weeer aan.
3. Schakel de aanduiding Fuit.

Druk op de toets F.

Koolstoffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werkking van dewasemafzuiqkap nadelig worden beinvloed.

Belangrijk:

Door het koolstofffilter opijd te verrangen, voorkomt u brandgevaar dat kan ontstaandoor opeenhoping van warmte tijdens hetfrituren of braden.

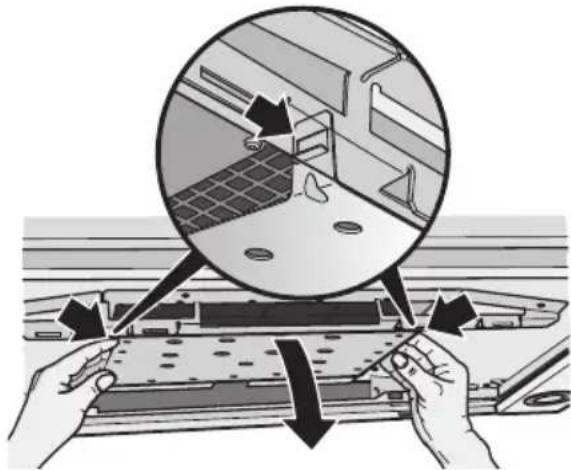

Aanbrengen:

Attentie: De halogeenlampen moetenuitgeschakeld en afgekoeld zich.

Vervang de vetfilters uitsluitend bij ingeschoven filterlade.

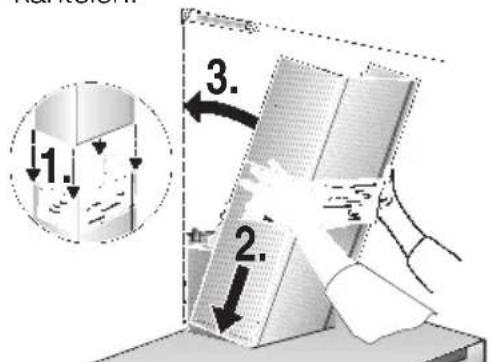

1. Verwijder de vetfilters (zie Metalen vetfilters verwijdenen en aanbrengen).
2. Verwijder de luchtdeflector.

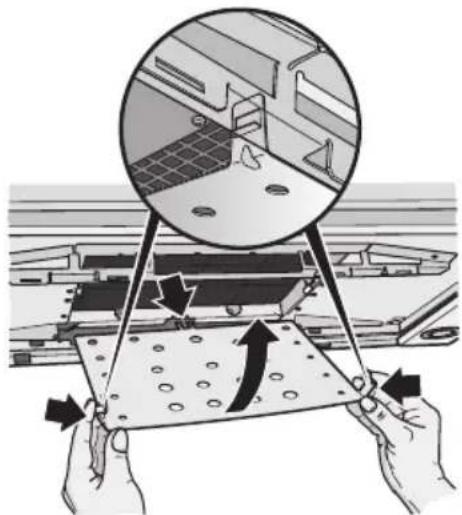

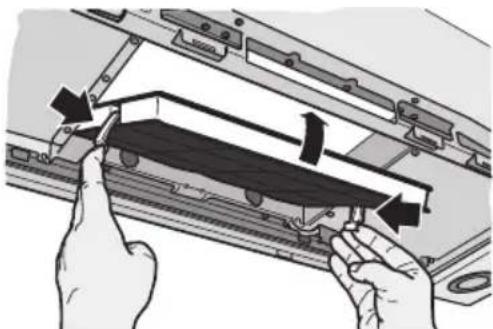

1. Breng het actieve-koolfilter aan. De lippen要去en aan de zijkant vastklikken.

1. Breng de luchtdeflector wee aan. De lippen要去en aan de zijkant vastklikken.

1. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).

Vervangen van het actieve-kooffilter:

Bij normal gebruik (dagelijks 1 tot 2uur)要去en de filters met actieve kool ongeveer 1x per staat verwangen.
Het actieve-koolfilter is verkrijjgbaar in de vakhandel (zie Extra toebehoren).
Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

Afvoer van het oude actieve-kooffilter:

• Actieve-koolfilters bevatten geen schadelijke stoffen. Ze können.darom bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Wasemafzuiigkap stroomloos makendoor de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

De wasemafzuiigkap Niet reinigen met schuursponsjes of met zand-, soda-, zuur-of chloorhoudende schoonmaakmiddelen!

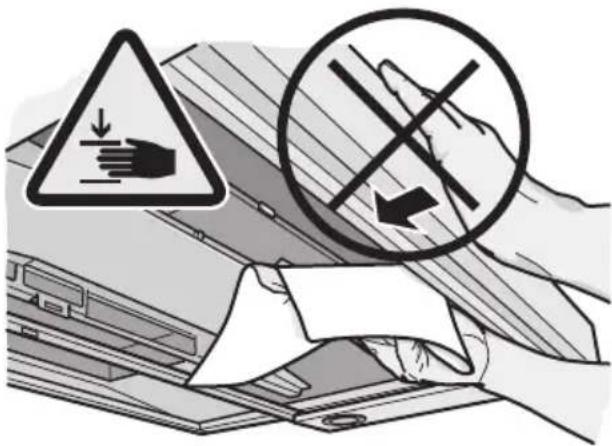

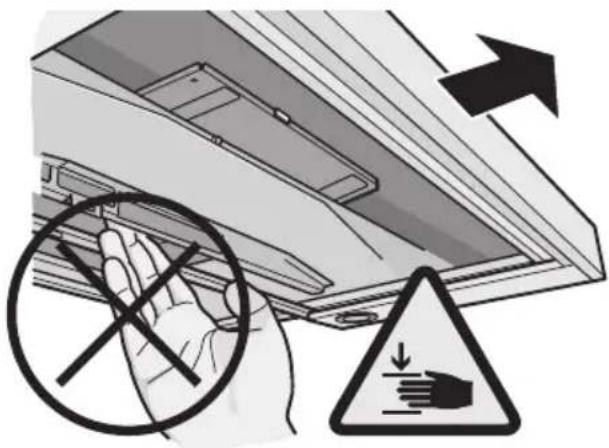

De filterlade uittrekken om deze te reinigen. Daarbij uw hand Niet:tussen de filterophangpunter steken.

Beknellingsgevaar!

Tijdens de reiniging de filterlade nicht inschuiven. Beknellingsgevaar!

Gebruik voor het reinigen van de wasemafzuiigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgekoekt vuil Niet loskrabben, maar losweken met een vochtige doeK.

Als de vetfilters worden:gereinigd, moet vetaanslag van de bereikbare delen van hetuis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
Let op: alcohol (spiritus) nicht gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig:keuken voldoende ventileren, geen open vuur gebruiken.

De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doeK.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

Gebruik een milde, nicht-schurende edelstaalreiniger.
Reinig alleen in de lijprichting.
Wij adviseren once edelstaalreiniger nr. 461731.

Het besteladres vindt u in het bijgevoegde serviceboekje.

Aluminiumgelikte en kunststof oppervlakken:

Geendrogedoeken gebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruik geen agressieve, zour- of looghoudende reinigingsmiddelen.

Luchtdeflector:

U kunt de luchtdeflector verwijderen om\ deze te reinigen.

Voor het demonteren en monteren, die Filters en Onderhoud - actieve-koolfilter.

Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

Lampervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

De halogeengloeilampen worden zeer heetijdens het gebruik. Ook nadat ze+zijnuitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.

1. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.

1. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).

Gebruik een schone doek om de gloeilampen vast te pakken.

1. Breng de lampenring wee aan.

2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controller of de lampen goed+zijn aangebracht als de verlichting Niet goed werkt.

Storingen

Wanner op de individatie een F worden teergeveen:

Zie de paragraaf "Filters en onderhoud".

De afzuigkap uitschakelen door de stekker uit het stopcontact te trekken of de zekering uit te schakelen en geduren de ca. 1 minuut uitgeschakeld lately. Daarna opniew inschakelen.

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

De fabrikant van de afzuigkap is nicht aansprakelijk voor reclamaties die terug te leiden zijn op de planning enuitvoering van de buisleiding.

Belangrijke voorschriften

Oude apparaten zich geen waardeloos afval. Door een milieubewuste afvoer kuren waardevolle materialen opnieuw worden gezruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw neue apparaat wordenijdens het vervoer beschermd door de verpakking. Alle gebruike materialen zijn milieuvriendelijk en kuren opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeenteaar de beste manier om uw oude apparaat en de verpakking af te voeren.

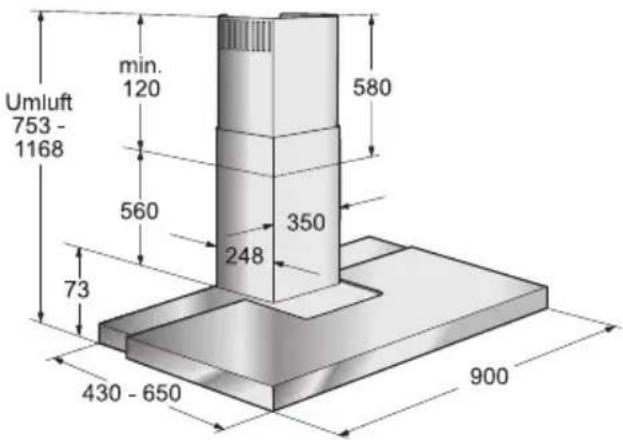

De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie.

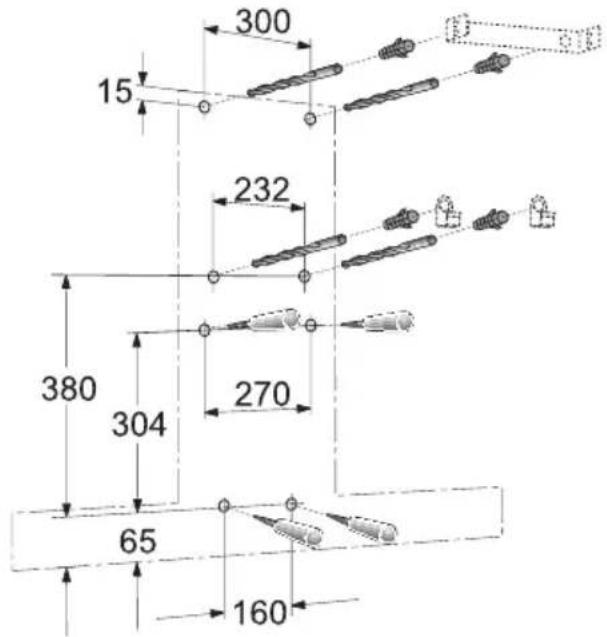

De wasemafzuiigkap altijd boven het midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.
Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuiigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afterscherming heeft en de voor het desbeteffende land geldende voorschriften in acht worden genomen. Deze beperking geldt nicht voor gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels können vormen.

Extra voorschriften bij gaskookapparatuur:

Bij de montage van gaskookzones要去en de geldende wettelijke nationalevoorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht wordengenomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en in acht worden genomen.
Slechts aan een zich de van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50~mm
Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

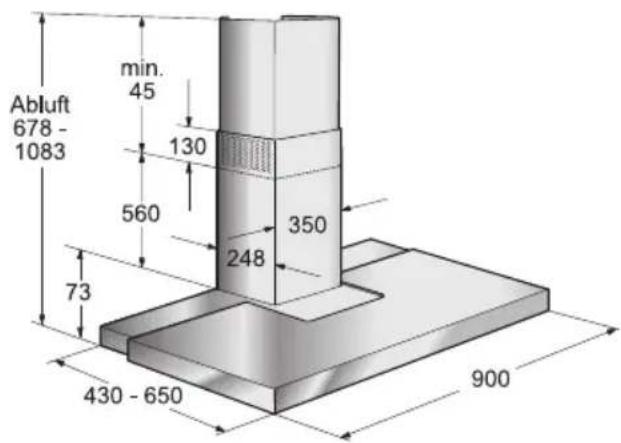

Afzuigkap met luchtafvoer:

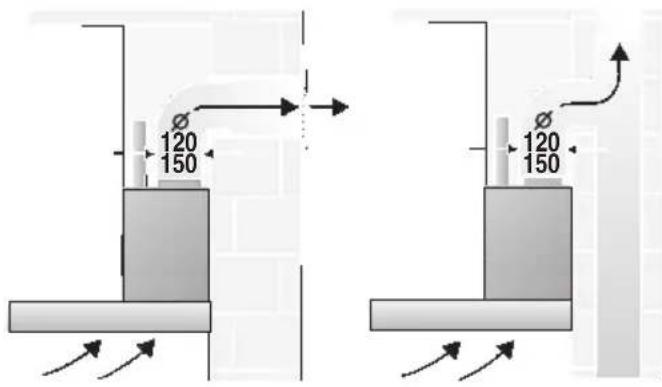

Installatietoebehoren voor luchtafvoer.

Luchtafvoerkanaal

AD560-012 voor een plafondhoogte van 2,27 - 2,73 m

AD560-022 voor een plafondhoogte van 2,63 - 3,12 m.

De afvoerlucht worden via een afvoerschacht\ aar boven ofrechtstreeks door de\ buitenmuuraar buiten geleid.

De afvoerlucht mag nicht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties+zijn opgesteld.

Bij de afvoer van afvoerlucht要去en de officièle en wettelijk voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden vergreten.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkkertijd schoorsteenafhankelijke stockinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie Niet worden overschreten.

Dit kan men bereiken wonneer er door Niet-afsluitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet.altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateu en gasfornuis, wordt deze regel Niet toegepast.

Als de wasemafzuigkap worden gebrukt met luchtcirculatie en actieve-kooffilter is het gebruik zonder beperking möglichk.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muurkast worden gebruikt.

Optimaal vermogen van de wasem-afzuiigkap:

Korte, gladde luchtafvoerpijp.
Zo min möglichk bochten.
Zo groot möglichke buisdiameter en große bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit enveroorzaakt bovendien hardere geluiden.

De fabrikant van de afzuigkap is Niet aansprakelijk voor reclamatories die terug te leiden zich op de planning en uitvoering van de buisleiding.

Ronde buizen:

wijadvisoreren

een inwendige diameter van 150 mm,
echter minstens 120 mm.

Platte kanalen要去en een gelijkwaardige inwendige diameter alsronde buizen hebben.

Ze dieren geen scherpe bochten te hebben.

120 mm ca. 113 cm²
150 mm ca. 177 cm

Bij afwijkende buisdiameters: dich strips gebruken.
Bij gebruik van de wasemafzuigkap met luchtafvoer要去 voor voldoende luchttoevoer worden gezorgd.

Gebruik met circulatielucht

Installatietoebehoren voor recirculatie.

Recirculatie-kanaal

AD560-112 voor

een plafondhoogte van 2,36-2,73 m

AD560-122 voor

een plafondhoogte van 2,63-3,12 m.

Met een koolstofffilter, indien gebruik met afvoerlucht nicht möglich is.

Aansluiting luchtafvoerpijp 150 mm:

Luchtafvoerpijprechtstreeks aan deluchtaansluiting bevestigen.

Aansluiting luchtafvoerpijp 120 mm:

Verloopstuk recktstreeks aan deluchtaansluiting bevestigen.

Luchtafvoerbuis bevestigen aan het verloopstuk.

Voor de montage

Voorbereiden van de muur

De muur要去lak en loodrecht zijn.
Pluggen moet stevig=kennen worden bevestigd.

Gewicht in kg:

Luchtavoer Luchtcirculation

27,7 29,1

Constructiewijzigingen in het kader van technische verbeteringen voorbehonden.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voor-schriften geinstalleerd, geaard stopcontact. Het geaarde stopcontact要去 indien möglichk vlak awhile de schoorsteenafschemming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en+zijn zichtaar als het filterframe worden afgenomen.

Bij reparations要去wasemafzug-kap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Als vaste aansluiting nodig is:

De wasemafzigkap mag uitsluitend dooreen erkende installmenter worden aangesloten.

In de installmentie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen geldenschakelaars met een contactopening vaneer dan 3mm en uitschakeling met allepolen.Daarbij horen aardlekschakelaars enveiligheidsschakelaars.

Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden verrangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om bevaren te voorkomen.

Deze wasemafzuiigkap voldoet aan de EGbepalingen voor radio-ontstoring.

Inbouwen

De wasemafzugkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiks-aanwijzing).
2. Van het plafond tot aan de onderkant van de wasemafzuiigkap een middellijn op de muur aftekenen.
3. Met behulp van het sjabloon plaatsen voor de schroeven op de muur aftekenen en de omtrek aftekenen om het ophangen te vergemakkelijken.

Minimumafstand in acht nemen van 550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.

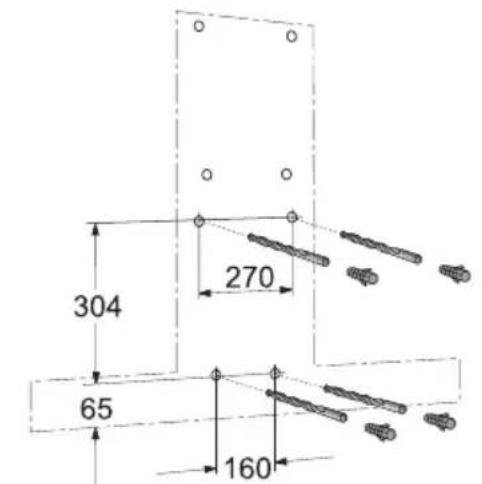

4. 2 gaten voor de bovenste en 2 gaten voor de onderste bevestigingshaak 8mm boren en de pluggen er geheel indrukken.

min. 550 Elektro

Opmerking: let op eventueel te monteren extra toebehoren.

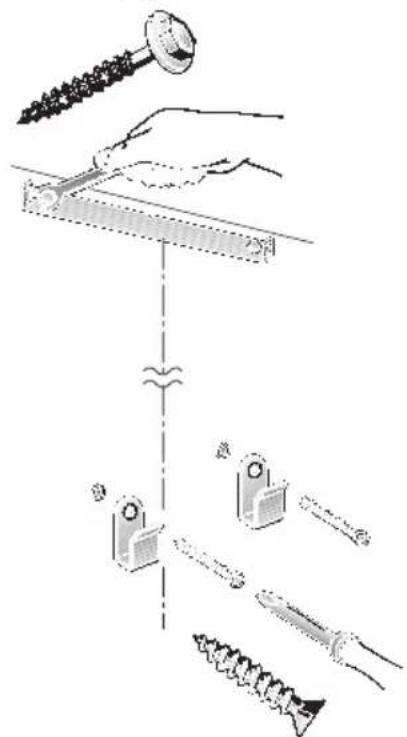

1. De bovenste en de twee onderste bevestigingshaken vastschroeven.

1. Wij adviseren de bijgevoegde aflsuitplaat te gebruiken wanner dechterwand onder de schoorsteen is bekleed met b.v. tegels, natuursteen, roestvrij staal of glas.

Inbouwen

1. De wasemafzuigkap ophangen.

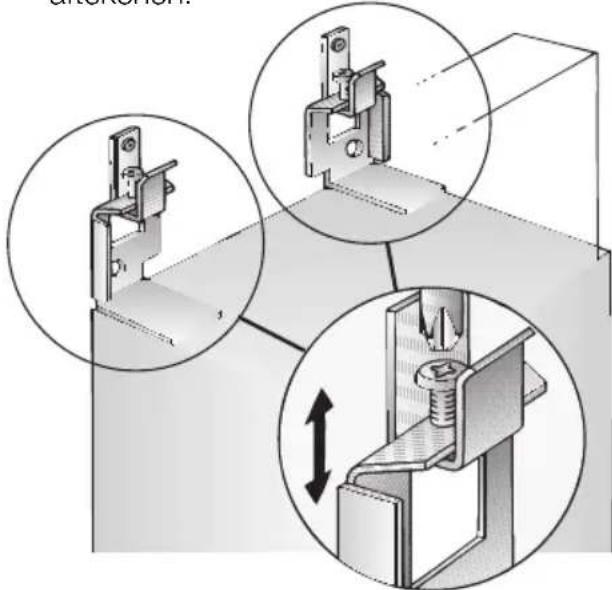

   Met de instelschroeven de juiste hoogte en horizontale positie bepalen.

Luchtdeflector verwijderen (zie Actieve-kooffilter).
Controlleren of de 4 onderste bevestigingsgaten correct+zijn afgetekend, eventuel opnieuw aftekenen.

1. De wasemafzuigkap verwijderen. De 4 onderste bevestigingsgaten 8mm boren en de pluggen er geheel indrukken.

1. De afzuigkap ophangen en met de resterende 4 schroeven vastschroeven.
2. Plak beschemfolie over de gaten van de 2 onderste bevestigsschroeven in het veiligheidsrooster.

Luchtdeflector weer aanbrengen (zie Actieve-koolfilter).

1. Buisverbinding tot stand brengen.
2. Elektrische verbinding tot stand brengen.
3. Verwijder voorzichtig de folie.

Voorkom beschadiging van de kwetsbare oppervlakken.

1. Het bovenste schoorsteenafschemstuk (sleuvenaar onderen) in het onderste schoorsteenafschemstuk schuiven.
   Voorkom beschadigbing bij het in elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescherming over de rand van de onderste schoorsteenafschemming te leggen.
2. De complete schoorsteenafschemming schuin aanbrengen en maar achteren kantelen.

Inbouwen

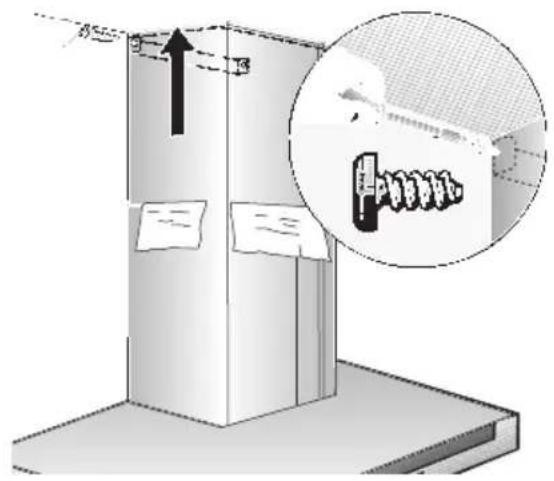

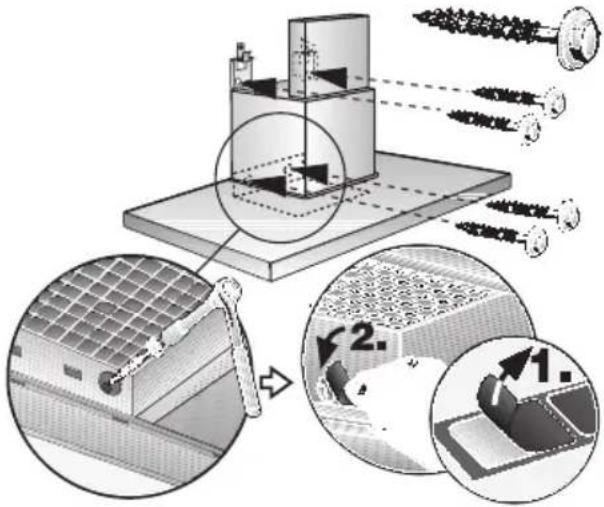

1. Het bovenste schoorsteenafschemstuk voorzichtig bovenwaarts uittrekken en met 2 schroeven zijdelings vastschroeven op de bevestigingshaak.

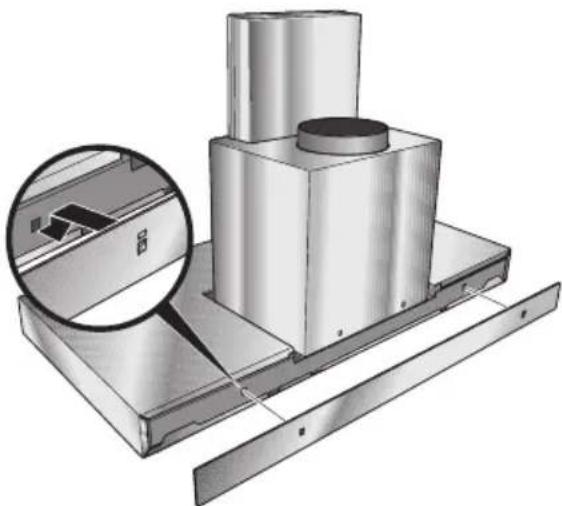

1. Glasplaat aanbrengen.

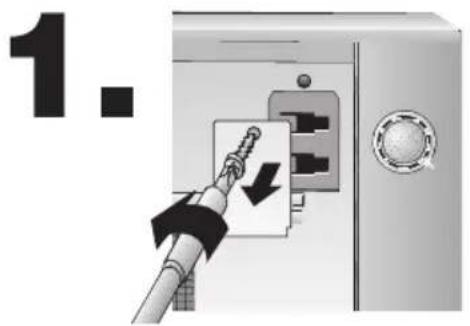

1. De transportbevelingingen links en rechts afschroe-ven. De transportbevelig- gingen moeten ter bewaring aan de klant worden overhandigd.

Neem na het verwijderen van de transportbeveiligingen de veiligheidsvoorschriften en de aanwijzingen voor reiniging en verzorging inzake beknellingsgevaar in acht.

1. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).

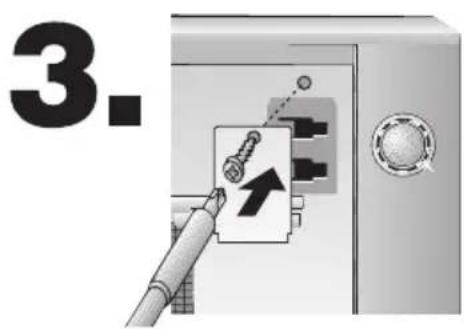

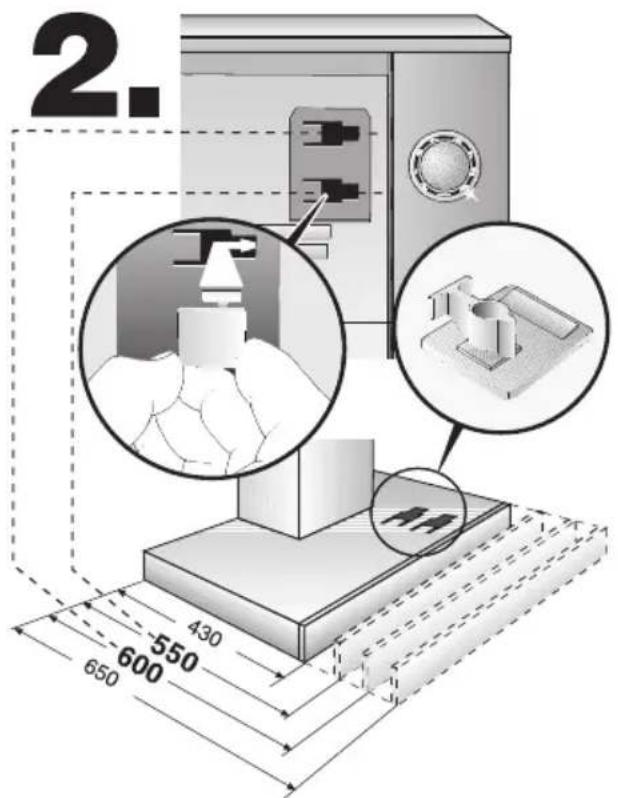

Desgewenst kan de lenghte van de filterlade worden gewijzigd:
