GEBRUIKSAANWIJZING AF200160 GAGGENAU

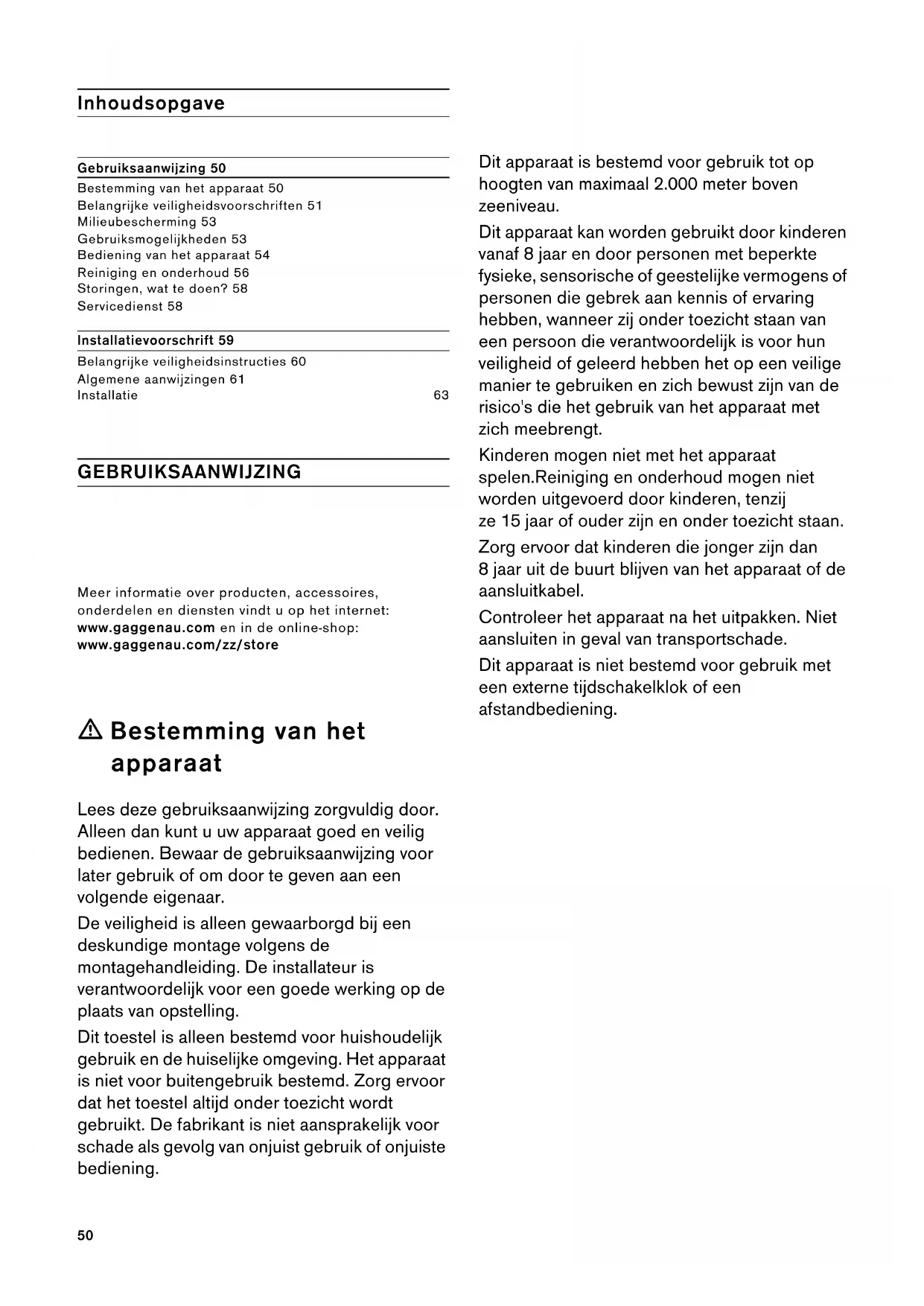

PP50 Inhoudsopgave [nl]Gebruiksaanwijzing en install ati evoorschri ft Gebruiksaanwijzing 50 Bestemming van het apparaat 50 Belangrijke veiligheidsvoorschriften 51 Milieubescherming 53 Gebruiksmogelijkheden 53 Bediening van het apparaat 54 Reiniging en onderhoud 56 Storingen, wat te doen? 58 Servicedienst 58 Installatievoorschrift 59 Belangrijke veiligheidsinstructies 60 Algemene aanwijzingen 61 Installatie 63 GEBRUIKSAANWIJZING Meer informatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.gaggenau.com en in de online-shop: www.gaggenau.com/zz/store m Bestemming van het apparaat Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt u uw apparaat goed en veilig bedienen. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geven aan een volgende eigenaar. De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling. Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is niet voor buitengebruik bestemd. Zorg ervoor dat het toestel altijd onder toezicht wordt gebruikt. De fabrikant is niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening. Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, wanneer zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust zijn van de risico's die het gebruik van het apparaat met zich meebrengt. Kinderen mogen niet met het apparaat spelen.Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen, tenzij ze 15 jaar of ouder zijn en onder toezicht staan. Zorg ervoor dat kinderen die jonger zijn dan 8 jaar uit de buurt blijven van het apparaat of de aansluitkabel. Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade. Dit apparaat is niet bestemd voor gebruik met een externe tijdschakelklok of een afstandbediening.51 m Belangrijke veiligheidsvoorschriften Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt u uw apparaat goed en veilig bedienen. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geven aan een volgende eigenaar. Verstikkingsgevaar! Verpakkingsmateriaal is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriaal laten spelen. Levensgevaar! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoer plaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht. Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af naar buiten. In combinatie met een ingeschakelde afzuigkap wordt aan de keuken en aan de ruimtes ernaast lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte. ▯ Zorg daarom altijd voor voldoende ventilatie. ▯ Een ventilatiekast in de muur alleen is niet voldoende om aan de minimale eisen te voldoen. U kunt het apparaat alleen dan zonder risico gebruiken wanneer de onderdruk in de ruimte waarin de vuurbron zich bevindt niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht door niet afsluitbare openingen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd. Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesysteem van uw huis te beoordelen en kan een voorstel doen voor passende maatregelen op het gebied van de luchttoevoer. Indien de afzuiging alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik mogelijk. Brandgevaar! ▯ De vetafzettingen in het vetfilter kunnen ontbranden. Vetfilter minstens om de 2 maanden reinigen. Apparaat niet zonder vetfilter gebruiken. Brandgevaar! ▯ De vetafzettingen in het vetfilter kunnen ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wanneer er een afgesloten, niet verwijderbare afscherming aanwezig is. Er mogen geen vonken wegspringen. Risico van brand! ▯ Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken. Brandgevaar!52 ▯ Wanneer er gas-kookzones ingeschakeld zijn waar geen kookgerei op staat, wordt er tijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dat daarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wanneer er kookgerei op staat. Risico van brand! ▯ Bij gelijktijdig gebruik van meerdere gas-kookzones ontwikkelt zich veel warmte. Hierdoor kan het ventilatieapparaat beschadigd of in brand raken. Het ventilatieapparaat mag alleen worden gecombineerd met gas-kookzones die een totaal vermogen van 18 kW niet overschrijden. Bij overschrijding van een totaal vermogen van 12 kW dienen de plaatselijke voorschriften met betrekking tot de ventilatie, de afmetingen van de ruimtes en de combinatie met ventilatie-apparaten voor afvoer- of circulatielucht in acht te worden genomen. Risico van verbranding! Tijdens het gebruik worden de toegankelijke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt zijn. Risico van letsel! ▯ Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen. Risico van letsel! ▯ Op het apparaat geplaatste voorwerpen kunnen vallen. Plaats geen voorwerpen op het apparaat. Risico van letsel! ▯ Het licht van LED-lampen is zeer fel en kan de ogen beschadigen (risicogroep 1). Niet langer dan 100 seconden direct in de ingeschakelde LED-lampen kijken. Kans op een elektrische schok! ▯ Een defect toestel kan een schok veroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice. Kans op een elektrische schok! ▯ Ondeskundige reparaties zijn gevaarlijk. Reparaties en de vervanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zijn geïnstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice. Kans op een elektrische schok! ▯ Binnendringend vocht kan een schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken. Oorzaken van schade Attentie! Risico van beschadiging door corrosie. Schakel het apparaat wanneer u kookt altijd in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie. Defecte lampen altijd onmiddellijk vervangen, om overbelasting van de andere lampen te voorkomen. Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doek. Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal. Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen. Beschadigingsgevaar door condensaat-terugloop. Luchtafvoerkanaal vanuit het apparaat licht hellend installeren (1° verloop).53 Milieubescherming Uw nieuwe apparaat is bijzonder energie-efficiënt. Hier krijgt u tips over de manier waarop u bij het gebruik van uw apparaat nog meer kunt besparen op energie en het apparaat op de juiste manier afvoert. Energie besparen ▯ Zorg tijdens het koken voor voldoende toevoer van lucht, zodat de afzuigkap efficiënt werkt en weinig geluid geeft. ▯ Pas de ventilatiestand aan de intensiteit van de kookdamp aan. Gebruik de intensiefstand alleen wanneer dit nodig is. Een lagere ventilatiestand betekent minder energieverbruik. ▯ Kies bij intensieve kookdampen op tijd een hogere ventilatiestand. Wanneer er in de keuken al kookdamp is ontstaan, dient de afzuigkap langer te worden ingezet. ▯ Hoeft de afzuigkap niet meer te worden gebruikt, schakel hem dan uit. ▯ Schakel de verlichting uit wanneer deze niet langer nodig is. ▯ Filters dienen binnen de aangegeven periodes te worden gereinigd of vervangen, om de effectiviteit van de ventilatie te verhogen en het risico van brand tegen te gaan. ▯ Kookdeksel plaatsen om kookdampen en condens te verminderen. Milieuvriendelijk afvoeren Voer de verpakking op een milieuvriendelijke manier af. Gebruiksmogelijkheden U kunt dit apparaat gebruiken voor luchtafvoer en circulatielucht. Gebruik met afvoerlucht Aanwijzing: De afvoerlucht mag niet worden afgevoerd via een in gebruik zijnde rook- of gasafvoer, noch via een schacht die dient voor de ontluchting van ruimtes met vuurbronnen. ▯ Komt de afvoerlucht terecht in een rook- of gasafvoer die niet in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen. ▯ Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken. Circulatiefunctie Aanwijzing: Om geurtjes bij het gebruik van de circulatiefunctie te voorkomen, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in de prospectus of kunt u navragen bij uw speciaalzaak. Het daartoe benodigde toebehoren is verkrijgbaar bij de speciaalzaak, de klantenservice of de Online-shop. Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten. De aangezogen lucht wordt door de vetfilters gereinigd en via een buizensysteem naar de buitenlucht afgevoerd. De aangezogen lucht wordt door de vetfilters en een actief koolfilter gereinigd en weer teruggeleid naar de keuken.54 Bediening van het apparaat Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weer uit. Zo wordt de keukendamp het effectiefst verwijderd. Bediening van het apparaat Bedieningspaneel Ventilator instellen Inschakelen Voor het uitschuiven van het filterdeel de greeplijst in het midden licht aantippen. De ventilator start op stand 2. Druk op de toets 1, 2 of 3 om de ventilatorstand te wijzigen. Uitschakelen Druk op de toets #. Schuif het uitschuifbare filterdeel naar binnen. Intensief-stand Bij sterke geur- en dampvorming kunt u de intensief- stand gebruiken. 1 Druk op de toets

De ventilator start op stand 2. 2 Druk op de toets

De intensiefstand wordt geactiveerd. Aanwijzing: De intensiefstand is een tijdelijk begrensd maximaal vermogen, dat in elke ventilatorstand en in de automatische modus geactiveerd kan worden. Na ca. 6 minuten schakelt de ventilator terug naar de eerder gekozen ventilatorstand. 3 Om de intensiefstand voortijdig te beëindigen, drukt u op de toets ÿ of de toets van een andere ventilatorstand. Naloop ventilator Wanneer u het uitschuifbare filterdeel naar binnen schuift, blijft de naloop geactiveerd zolang de afzuigkap werkt. Na ca. 10 minuten schakelt de ventilator automatisch uit. Automatische modus Inschakelen ▯ Druk op de toets #. De ventilator start op stand 2. ▯ Druk op de toets <. De optimale ventilatorstand 1, 2 of 3 wordt automatisch ingesteld via een sensor. Uitschakelen Druk op toets < of # om de automatische modus uit te schakelen. De ventilator schakelt automatisch uit wanneer de sensor geen verandering van de luchtkwaliteit in de ruimte meer vaststelt. De looptijd in de automatische modus bedraagt maximaal 4 uur. Verklaring

Ventilator Aan/Uit 1 ventilatiestand 1 2 ventilatiestand 2 3 ventilatiestand 3

Verzadigingsindicatie

Licht Aan/Uit/Dimmen55 Sensorbesturing In de automatische modus herkent een sensor in de afzuigkap de intensiteit van de kook- en bakluchtjes. Afhankelijk van de instelling van de sensor schakelt de ventilator automatisch over naar een andere ventilatorstand. Standaard instelling van de gevoeligheid: 2 Laagste instelling van de gevoeligheid: 1 Hoogste instelling van de gevoeligheid: 4 Als de sensorbesturing te snel of te langzaam reageert, kunt u de instelling wijzigen: 1 Bij een uitgeschakelde ventilator de toets < ca. 4 seconden lang ingedrukt houden. De instelling wordt weergegeven. 2 Door op de toets 1, 2, 3 of Ž te drukken, wordt de instelling van de sensorbesturing veranderd. 3 Ter bevestiging van de ingevoerde gegevens de toets < ca. 4 seconden ingedrukt houden. Verzadigingsindicatie Wanneer de metalen vetfilter verzadigd is, klinkt na uitschakeling van de ventilator gedurende 4 seconden een signaal. Daarnaast is de verzadigingsindicatie œ verlicht. ▯ Uiterlijk op dit moment dienen de metalen vetfilters schoongemaakt te worden. In het hoofdstuk Reinigen en verzorgen kunt u lezen hoe u de metalen vetfilter schoonmaakt. ▯ Terwijl de verzadigingsindicatie knippert, kan hij worden gereset. Hiervoor op de toets œ drukken. Verlichting U kunt de verlichting onafhankelijk van de ventilatie in- en uitschakelen. Druk op de toets

Lichtsterkte instellen Houdt de toets @ ingedrukt tot de gewenste helderheid verkregen is. Geluidssignaal Geluidssignaal inschakelen Druk bij een uitgeschakelde ventilator gelijktijdig ca. 3 seconden op de toetsen # en Ž. Ter bevestiging klinkt een signaal. Geluidssignaal uitschakelen Herhaal de handeling „Geluidssignaal inschakelen”. Toets 1 = gevoeligheid 1 Toets 2 = gevoeligheid 2 Toets 3 = gevoeligheid 3 Toets Ž = gevoeligheid 456 Reiniging en onderhoud

Risico van verbranding! Het toestel wordt heet tijdens de bereiding, vooral in de buurt van lampen. Laat het voor de reiniging afkoelen. m Gevaar van een elektrische schok! Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Vóór het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen. m Kans op een elektrische schok! Binnendringend vocht kan een schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken. m Risico van letsel! Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen. Schoonmaakmiddelen Let op de opgaven in de tabel, om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen worden beschadigd. Gebruik ▯ geen scherpe of schurende reinigingsmiddelen, ▯ geen sterk alcoholhoudende reinigingsmiddelen, ▯ geen harde schuur- of schoonmaaksponsjes, ▯ geen hogedrukreinigers of stoomstraalapparaten. Was nieuwe vaatdoekjes voor gebruik grondig uit. Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden. Metalen vetfilter reinigen Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. m Brandgevaar! De vetafzettingen in het vetfilter kunnen ontbranden. Vetfilter minstens om de 2 maanden reinigen. Apparaat niet zonder vetfilter gebruiken. Aanwijzingen ‒ Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken. ‒ Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doek. ‒ De metalen vetfilters kunnen in de afwasautomaat of met de hand worden gereinigd. Gebied Schoonmaakmiddelen Roestvrij staal Warm zeepsop: Met een schoonmaakdoekje reinigen en met een zachte doek nadrogen. Roestvrijstalen oppervlakken uitsluitend reingen in de slijprichting. Bij de servicedienst of in speciaalzaken zijn speciale onderhoudsmiddelen voor roestvrij staal verkrijgbaar. Het schoon- maakmiddel heel dun opbrengen met een zachte doek. Gelakte oppervlakken Warm zeepsop: Met een vochtig schoonmaakdoekje rei- nigen en met een zachte doek nadro- gen. Geen reinigingsmiddel voor roestvrij staal gebruiken. Aluminium en kunststof Glasreiniger: met een zachte doek schoonmaken. Glas Glasreiniger: Met een zachte doek schoonmaken. Geen schraper gebruiken. Bedieningselemen- ten Warm zeepsop: Met een vochtig schoonmaakdoekje rei- nigen en met een zachte doek nadro- gen. Gevaar van een elektrische schok doordat er vocht kan binnendringen. Risico van beschadiging van de elektro- nica doordat er vocht kan binnendrin- gen. Bedieningselementen nooit reinigen met een natte doek. Geen reinigingsmiddel voor roestvrij staal gebruiken.57 Met de hand: Aanwijzing: Bij hardnekkig vuil kunt u een speciaal vetoplosmiddel gebruiken. Dit kunt u bestellen via de Online-shop. ▯ Laat de metalen vetfilters weken in een heet afwassopje. ▯ Gebruik voor het reinigen een borstel en spoel daarna de filters goed af. ▯ Laat de metalen vetfilters afdruipen. In de afwasautomaat: Aanwijzing: Bij reiniging in de afwasautomaat kunnen lichte verkleuringen optreden. Dit heeft geen invloed op de werking van de metalen vetfilters. ▯ Reinig sterk verzadigde metalen vetfilters niet samen met serviesgoed. ▯ Plaats de metalen vetfilters los in de afwasautomaat. De metalen vetfilters mogen niet worden vastgeklemd. Metalen vetfilter demonteren 1 Het filteronderdeel uitschuiven en het push-to-open mechanisme indrukken. 2 De vergrendeling van de metalen vetfilter openen en de filter schuin uit de houder nemen. Daarbij dient u de metalen vetfilter met de andere hand te ondersteunen. Aanwijzingen ‒ Op de bodem van de metalen vetfilter kan zich vet verzamelen. ‒ De filter niet schuin houden, om te voorkomen dat er vet uit druipt. 3 Metalen vetfilter reinigen. Bij apparaten met een glasplaat in het uitschuifbare filterdeel: ▯ De glasplaat is eenvoudig afneembaar en kan in de vaatwasmachine worden schoongemaakt. ▯ Voor het verwijderen van de glasplaat, deze voorzichtig optillen. Metalen vetfilter monteren 1 Metalen vetfilter schuin aanbrengen. Daarbij dient u hem met de andere hand te ondersteunen. 2 Metalen vetfilter omhoog klappen en de vergrendeling laten vastklikken. 3 Push-to-open mechanisme opnieuw indrukken en openen. Aanwijzing: Het push-to-open mechanisme moet worden ingedrukt om de werking van de lade te garanderen.

Storingen, wat te doen? Vaak kunt u storingen gemakkelijk zelf verhelpen. Let op de volgende aanwijzingen voordat u contact opneemt met de klantenservice. m Kans op een elektrische schok! Ondeskundige reparaties zijn gevaarlijk. Reparaties en de vervanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zijn geïnstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice. Storingstabel

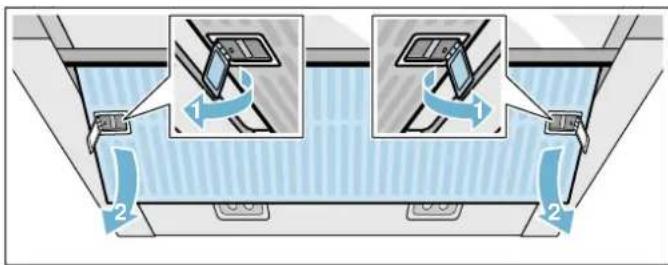

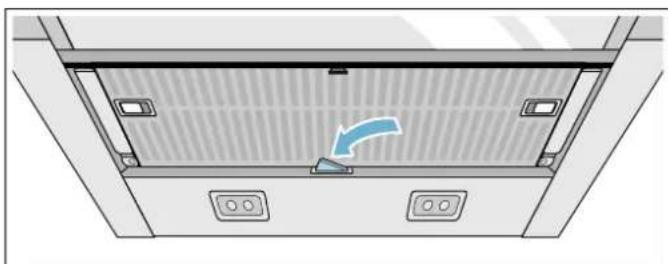

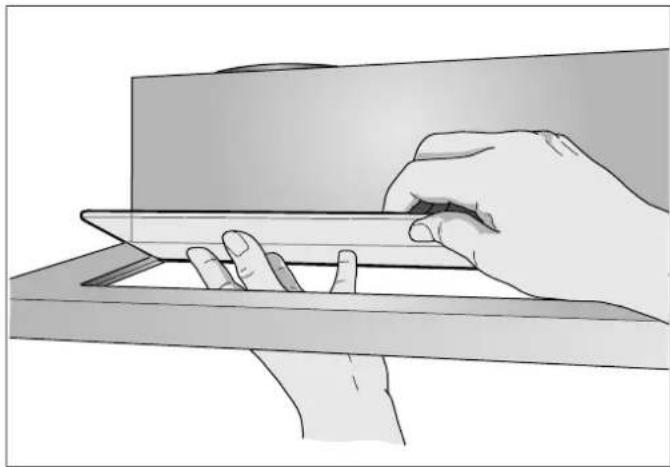

LED-lampen Defecte LED-lampen mogen alleen worden vervangen door de fabrikant, zijn klantenservice of een erkend vakman (elektromonteur). m Risico van letsel! Het licht van LED-lampen is zeer fel en kan de ogen beschadigen (risicogroep 1). Niet langer dan 100 seconden direct in de ingeschakelde LED-lampen kijken. Servicedienst Wanneer uw apparaat gerepareerd moet worden, staat onze servicedienst voor u klaar. Wij vinden altijd een passende oplossing, ook om onnodig bezoek van een technicus te voorkomen. Geef aan de klantenservice altijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodat wij u goed van dienst kunnen zijn. Het typeplaatje met de nummers vindt u in de binnenruimte van het apparaat (daartoe het metalen vetfilter demonteren). Om niet te lang te hoeven zoeken wanneer u de klantenservice nodig heeft, kunt u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen. Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt. De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen. Verzoek om reparatie en advies bij storingen Vertrouw op de competentie van de producent. Zo bent u er zeker van dat de reparatie wordt uitgevoerd door geschoolde onderhoudstechnici, die beschikken over de originele onderdelen voor uw huishoudelijke apparaten. Toebehoren (niet in de leveringsomvang inbegrepen) Aanwijzing: Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Er kunnen speciale toebehoren worden vermeld die niet van toepassing zijn voor uw apparaat. Aanwijzing: Neem het installatievoorschrift voor de toebehoren in acht.

Storing Mogelijke oor- zaak Oplossing Apparaat werkt niet De stekker is niet in het stop- contact gesto- ken De stekker in het stopcontact steken Stroomonder- breking Controleer of andere keukenapparaten functioneren Zekering defect Controleer in de meter- kast of de zekering voor het toestel in orde is E-nr. FDnr. ServicedienstO NL 088 424 4030 B 070 222 148 Benodigde onderdelen: CleanAir circulatieluchtmodule Wisselfilter voor CleanAir luchtcirculatiemo- dule AA210812 AA210110 Neerlaatkader: Apparaatbreedte 60 cm AA210460 Neerlaatkader: Apparaatbreedte 90 cm AA210490 Montage-set: Bovenkast 90 cm AA21049159 INSTALLATIEVOORSCHRIFT Installatievoorschrift Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. ▯ Dit apparaat wordt in een bovenkast geïnstalleerd. ▯ Voor aanvullende speciale toebehoren (bijv. voor gebruik met circulatielucht) dient men de hierbij geleverde installatiehandleiding in acht te nemen. ▯ De oppervlakken van het apparaat zijn gevoelig. Voorkom beschadiging tijdens de installatie. Apparaatbreedte 60cm: Apparaatbreedte 90cm:

PP60 m Belangrijke veiligheidsinstructies Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt u uw apparaat goed en veilig bedienen. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geven aan een volgende eigenaar. De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling. De breedte van de afzuigkap moet minstens overeenkomen met de breedte van het kooktoestel. Bij de installatie moeten de actuele geldige bouwvoorschriften en de voorschriften van de plaatselijke stroom- en gasleverancier in acht worden genomen. Ten aanzien van de afvoerlucht dienen de overheids- en wettelijke voorschriften (zoals lokale bouwverordeningen) in acht te worden genomen. Levensgevaar! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. De afvoerlucht mag niet worden weggeleid via een rook- of afvoergasschoorsteen die in gebruik is, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen. Moet de afvoerlucht naar een rook- of afvoergasschoorsteen worden geleid die niet in gebruik is, dan dient hiervoor toestemming te worden verkregen van een vakbekwame schoorsteenveger. Levensgevaar! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoer plaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht. Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af naar buiten. In combinatie met een ingeschakelde afzuigkap wordt aan de keuken en aan de ruimtes ernaast lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte. ▯ Zorg daarom altijd voor voldoende ventilatie. ▯ Een ventilatiekast in de muur alleen is niet voldoende om aan de minimale eisen te voldoen. U kunt het apparaat alleen dan zonder risico gebruiken wanneer de onderdruk in de ruimte waarin de vuurbron zich bevindt niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht door niet afsluitbare openingen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd. Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesysteem van uw huis te beoordelen en kan een voorstel doen voor passende maatregelen op het gebied van de luchttoevoer. Indien de afzuiging alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik mogelijk. Levensgevaar! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. Bij de installatie van een ventilatie met een afvoergebonden vuurbron moet de stroomtoevoer van de kap voorzien worden van een geschikte veiligheidsschakeling.61 Brandgevaar! De vetafzettingen in het vetfilter kunnen ontbranden. De voorgeschreven veiligheidsafstanden dienen te worden aangehouden om warmteophoping te voorkomen. Neem de instructies van uw kooktoestel in acht. Wanneer gas- en elektrische kooktoestellen samen worden gebruikt, geldt de grootst aangegeven afstand. Het apparaat mag slechts met één zijde direct naast een kast of tegen een wand worden geïnstalleerd. De afstand tot de muur of de kast moet minstens 50 mm bedragen. Risico van letsel! ▯ Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen. Risico van letsel! ▯ Is het toestel niet naar behoren bevestigd, dan kan het naar beneden vallen. Alle bevestigingsschroeven moeten vast en veilig worden gemonteerd. Risico van letsel! ▯ Het toestel is zwaar. Er zijn twee personen nodig om het apparaat te bewegen. Alleen geschikte hulpmiddelen gebruiken. Gevaar van een elektrische schok! Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel niet knikken of afklemmen bij de installatie. Gevaar voor een elektrische schok! Het apparaat moet op elk gewenst moment van de stroom kunnen worden afgesloten. Het apparaat mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geïnstalleerd. De netstekker van de netaansluitkabel moet na de inbouw van het apparaat vrij toegankelijk zijn. Is dit niet mogelijk, dan moet in de vast geplaatste elektrische installatie een alpolige scheidingsinrichting volgens de voorwaarden van de overspanningscategorie III en volgens de opbouwvoorschriften worden ingebouwd. De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (FI-schakelaar) in de stroomkring naar het apparaat te installeren. Verstikkingsgevaar! Verpakkingsmateriaal is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriaal laten spelen. Algemene aanwijzingen Gebruik met afvoerlucht

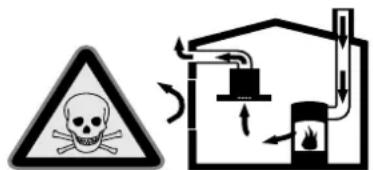

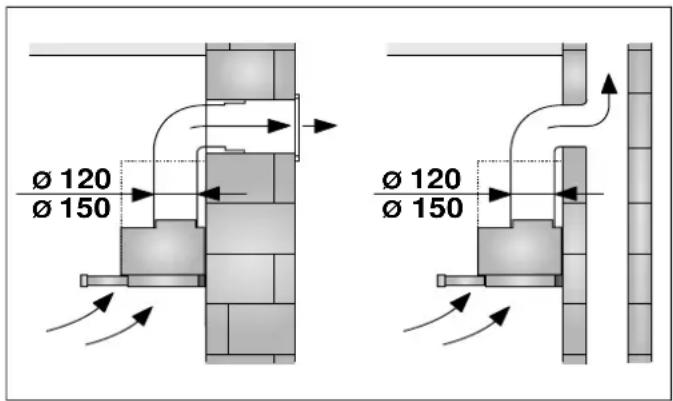

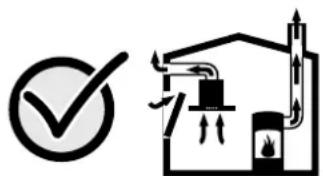

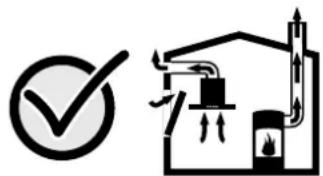

Levensgevaar! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. De afvoerlucht mag niet worden weggeleid via een rook- of afvoergasschoorsteen die in gebruik is, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen. Moet de afvoerlucht naar een rook- of afvoergasschoorsteen worden geleid die niet in gebruik is, dan dient hiervoor toestemming te worden verkregen van een vakbekwame schoorsteenveger. Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken. Luchtafvoer Aanwijzing: Voor klachten die te wijten zijn aan de bebuizing staat de fabrikant van het apparaat niet garant. ▯ Het apparaat werkt het best wanneer het wordt aangesloten op een korte, rechte afvoerbuis met een zo groot mogelijke diameter. ▯ Bij gebruik van lange afvoerbuizen met een ruwe binnenkant, veel bochten of buisdiameters kleiner dan 150 mm, wordt de optimale luchtafvoercapaciteit niet behaald en is het ventilatiegeluid harder. ▯ De buizen of de slangen die voor de luchtafvoer worden gebruikt, dienen van niet-brandbaar materiaal te zijn. Ronde buizen Wij adviseren een binnendiameter van 150 mm of in elk geval van minstens 120 mm.

Vlakke buizen De binnendiameter moet overeenkomen met de diameter van de ronde buizen. Ø 150 mm ca. 177 cm

▯ Vlakke buizen mogen geen scherpe bochten hebben. ▯ Gebruik bij een afwijkende buisdiameter een afdichtstrip. Elektrische aansluiting

Gevaar van een elektrische schok! Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel niet knikken of afklemmen bij de installatie. De benodigde aansluitgegevens staan op het typeplaatje in de binnenruimte van het apparaat, daartoe het metalen vetfilter demonteren. Lengte van de aansluitleiding: ca. 1,30 m Dit apparaat voldoet aan de ontstoringsvoorschriften van de EG. m Gevaar voor een elektrische schok! Het apparaat moet op elk gewenst moment van de stroom kunnen worden afgesloten. Het apparaat mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geïnstalleerd. De netstekker van de netaansluitkabel moet na de inbouw van het apparaat vrij toegankelijk zijn. Is dit niet mogelijk, dan moet in de vast geplaatste elektrische installatie een alpolige scheidingsinrichting volgens de voorwaarden van de overspanningscategorie III en volgens de opbouwvoorschriften worden ingebouwd. De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (FI-schakelaar) in de stroomkring naar het apparaat te installeren. Meubel voorbereiden ▯ Het inbouwmeubel moet horizontaal afgesteld zijn en voldoende draagvermogen hebben. ▯ Het max. gewicht van de afzuigkap bedraagt 18 kg. Apparaatafmetingen en veiligheidsafstanden ▯ Afmetingen van het apparaat in acht nemen. ▯ Veiligheidsafstanden in acht nemen. Wanneer er in de installatie-instructies van gaskookapparaten een afwijkende afstand staat, altijd de grootste afstand aanhouden. Het inbouwmeubel moet bestand zijn tegen een temperatuur tot 90°C.De stabiliteit van het inbouwmeubel dient ook na de uitsnijwerkzaamheden gewaarborgd te zijn. Deze afzuigkap is bestemd voor inbouw in een bovenkast met de volgende afmetingen: 1 Uitsnijding voor de luchtafvoerbuis maken. Maak hiervoor een opening in de boven- of achterkant van het inbouwmeubel, met een extra inkeping voor het netsnoer. 2 Een eventueel aanwezige kastbodem dient te worden verwijderd. Bevestigingspunten aan de binnenkant van de kast markeren en er met een priem gaatjes in maken. Gebruik het meegeleverde bevestigingsdeel voor het markeren van de bevestigingspunten. Breedte 600 mm Diepte min. 320 mm Diepte min. 350 mm met neerlaatkader Hoogte min. 420 mm Hoogte min. 600 mm met CleanAir circulatieluchtmodule Wanddikte 16 mm of 19 mm

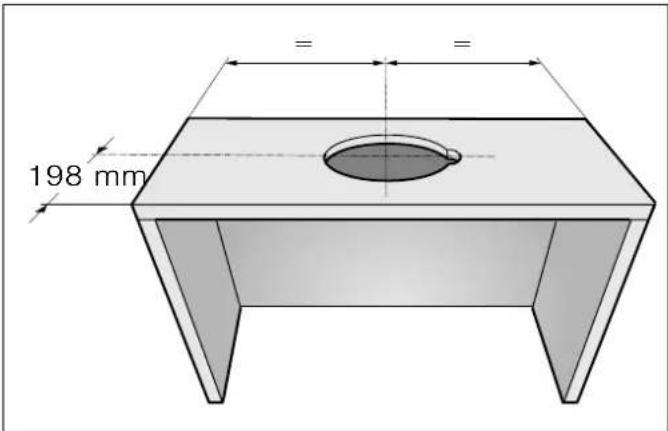

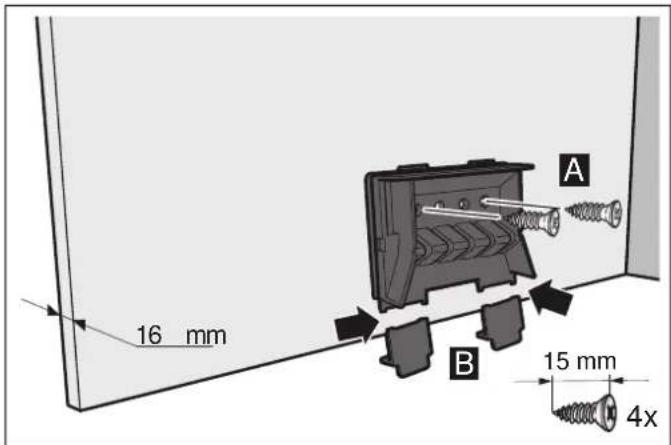

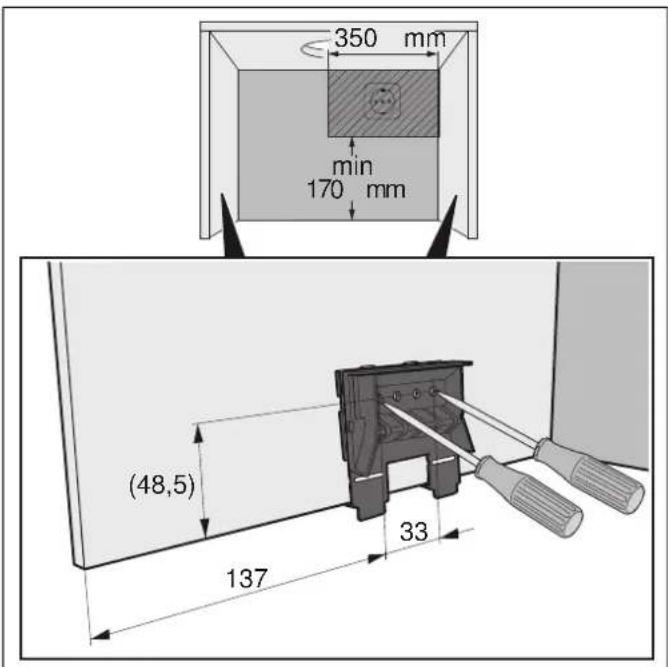

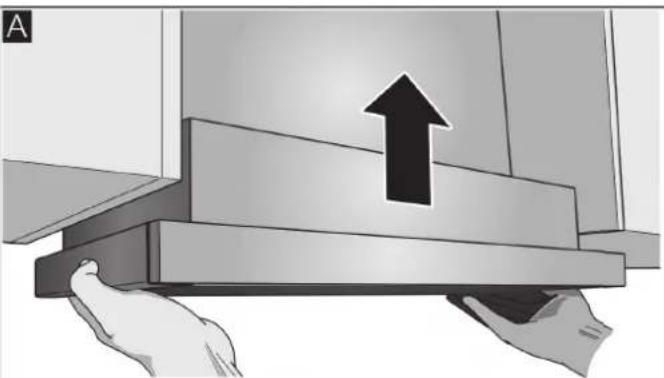

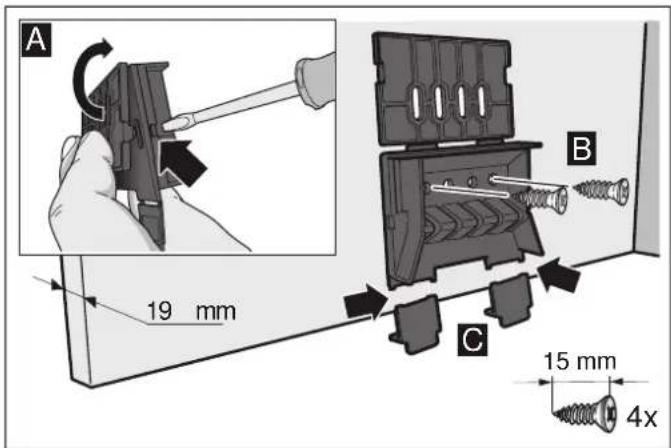

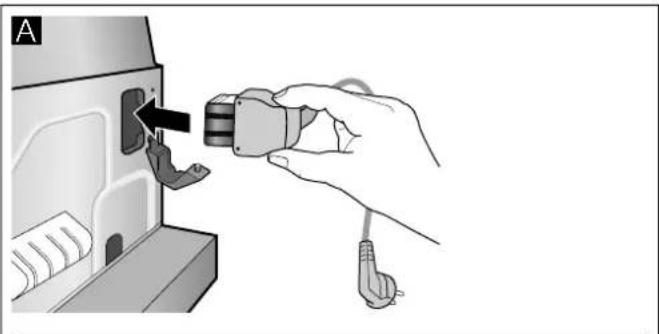

Wanddikte van het corpus: 16 mm1 Bevestigingsdelen links en rechts op het corpus vastschroeven. ¨2 De lipjes aan de onderkant van de bevestigingsdelen verwijderen. Wanddikte van het corpus: 19 mm1 Het lipje van beide bevestigingsdelen uitklappen. ¨2 Bevestigingsdelen links en rechts op het corpus vastschroeven. ©3 De lipjes aan de onderkant van de bevestigingsdelen verwijderen. ª Apparaat voorbereiden 1 De bijgevoegde voedingskabel in het apparaat steken.¨2 De voedingskabel met trekontlasting beveiligen. © Installatie Apparaat plaatsen 1 Apparaat inhangen en uitlijnen. ¨2 Afstand van het apparaat tot de wand meten en bij de kantlijsten aantekenen.3 De kantlijsten zo nodig tot de gewenste lengte inkorten. ©

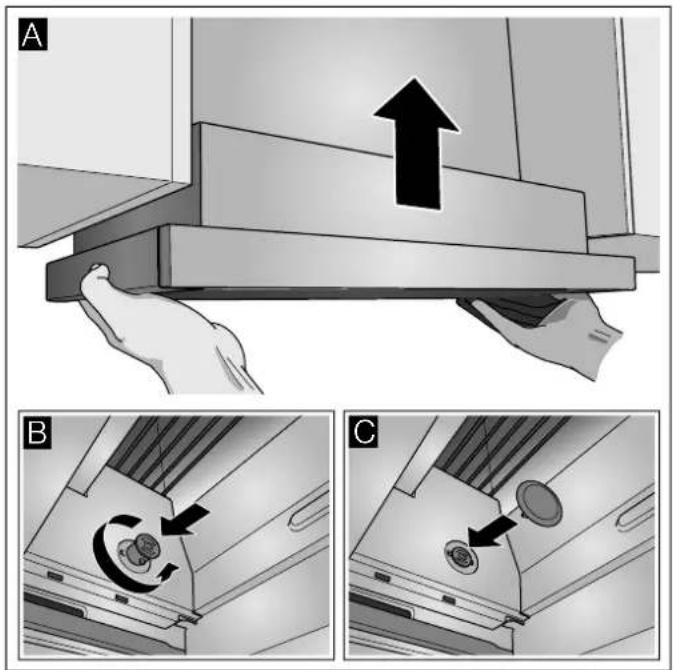

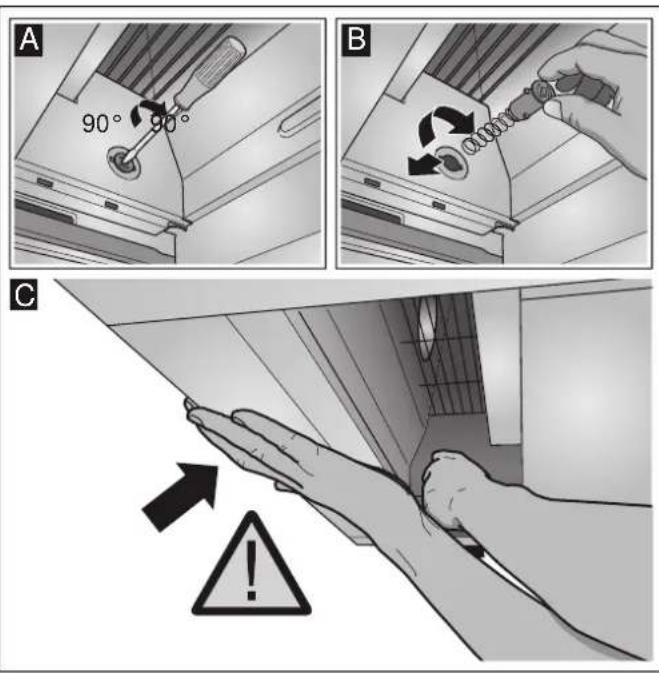

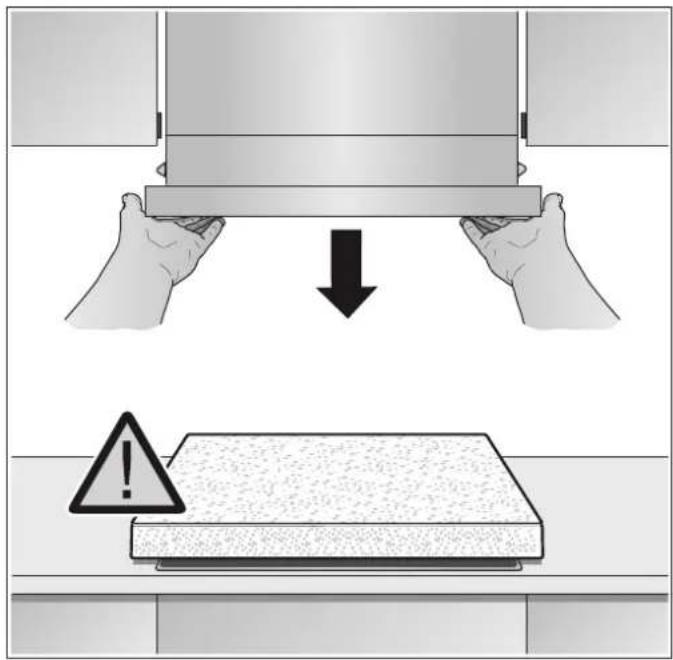

%64 Apparaat verwijderen Aanwijzing: Alvorens het apparaat te verwijderen dient u de kookplaat te beschermen m.b.v. wat piepschuim van de verpakking.1 De bevestigingsbout indrukken met een sleufschroevendraaier en 90°draaien, tot hij losspringt. 2 De bevestigingsbout licht met uw vingers indrukken en eraan draaien tot hij samen met de veer uit de behuizing komt. Even aan de bevestigingsbout trekken en hierbij de onderkant van het apparaat met de andere hand vastpakken. ª3 Het apparaat voorzichtig afnemen.4 Kantlijst vastschroeven.5 De bevestigingsbout indrukken en 90°draaien.Aanwijzing: De bevestigingsdelen links en rechts op het apparaat moeten beweeglijk zijn. Eindmontage 1 Apparaat plaatsen. ¨2 Bevestigingsbouten links en rechtsvergrendelen. ©3 Beschermingskappen links en rechts inklikken. ª4 De elektrische aansluiting tot stand brengen.Aanwijzing: De behuizing van de afzuigkap kan in de bovenkast worden afgedekt. Hierbij dient op het volgende te worden gelet:‒ Het tussenschot mag niet op de behuizing van de afzuigkap worden gelegd.‒ De voorste afdekking mag niet aan de behuizing worden vastgemaakt.‒ De toegankelijkheid dient gewaarborgd te zijn, i.v.m. het wisselen van de filters en voor de servicedienst.

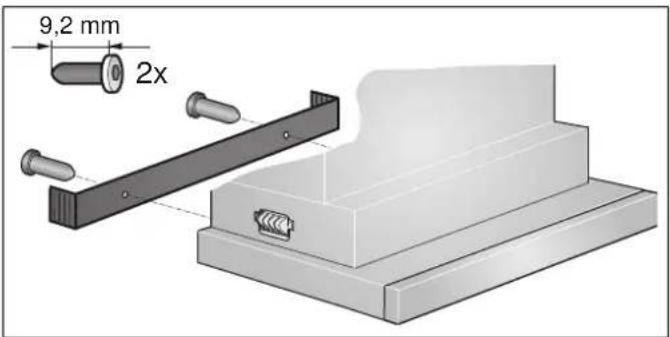

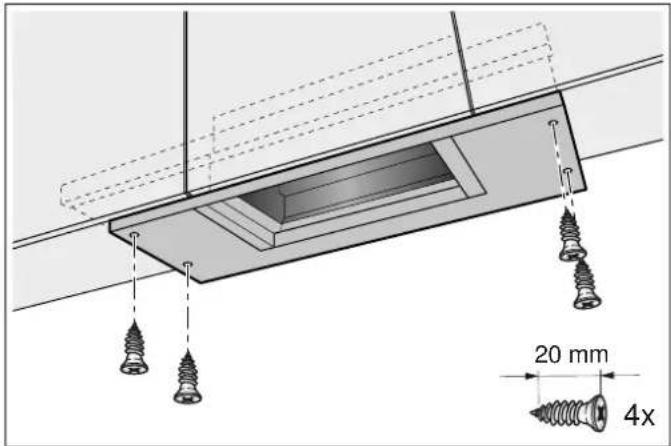

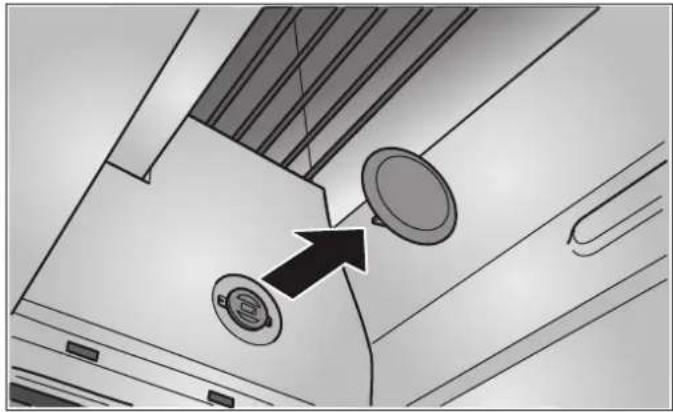

&65 Apparaatbreedte 90 cm: Het apparaat ook aan de zijkant van de bovenkasten vastschroeven. Buisverbindingen bevestigen Aanwijzing: Bij gebruik van een aluminium buis moet het aansluitgedeelte eerst worden gladgemaakt. Luchtafvoerbuis Ø 150 mm (aanbevolen diameter) Luchtafvoerbuis rechtstreeks op het luchtafvoeraansluitstuk bevestigen en afdichten. Luchtafvoerbuis Ø 120 mm 1 Verloopstuk rechtstreeks op het luchtafvoeraansluitstuk bevestigen. 2 Luchtafvoerbuis bevestigen aan het verloopstuk. 3 Beide verbindingspunten goed afdichten. Apparaat demonteren 1 Elektrische verbinding opheffen. 2 Buisverbindingen opheffen. 3 Metalen vetfilter verwijderen 4 Beschermingskappen van de bevestigingen afnemen. 5 Apparaat verwijderen, zie de paragraaf “Apparaat verwijderen”.
