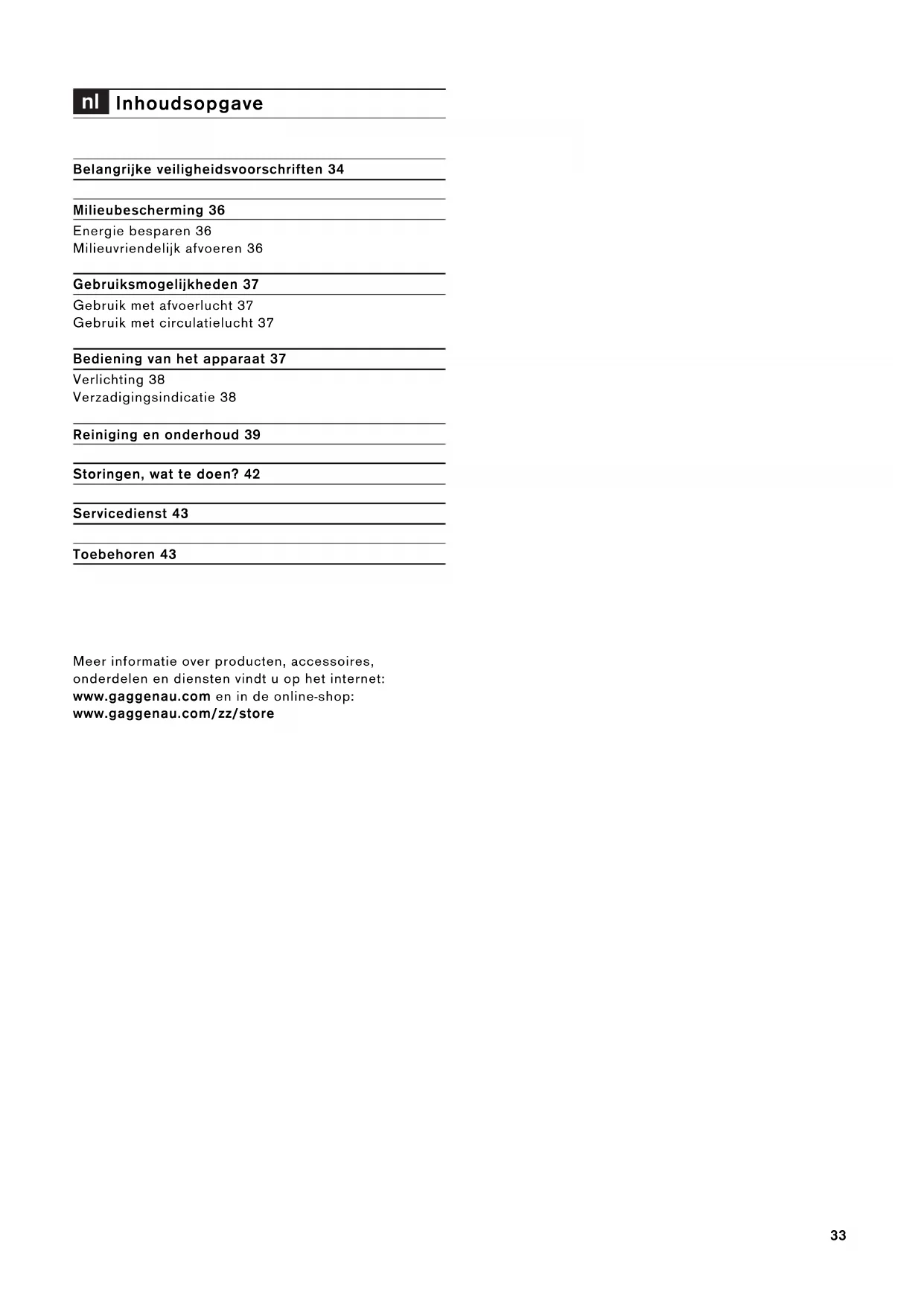

GEBRUIKSAANWIJZING AC200180 GAGGENAU

Belangrijke veiligheidsvoorschriften 34

Milieubescherming 36

Energie besparen 36

Milieuvriendelijk afvoeren 36

Gebruiksmogelijkheden 37

Gebruik met afvoerlucht 37

Gebruik met circulatielucht 37

Bediening van het apparatus 37

Verlichting 38

Verzadigingsindicatie 38

Reiniging en onderhoud 39

Storingen, wat te doeon? 42

Servicedienst 43

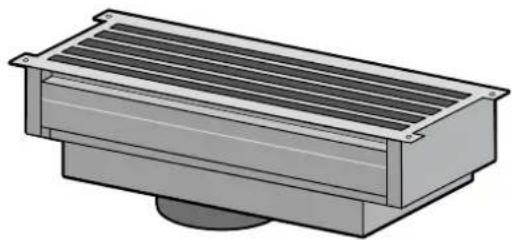

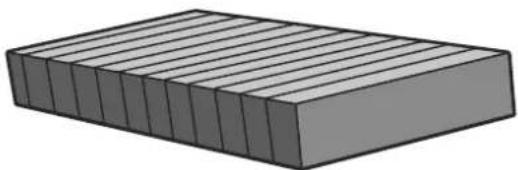

Toebehoren 43

Meer informatatie over producten, accessoires,

onderdelen en diensten vindt u op het internet:

www.gaggenau.com en in de online-shop:

www.gaggenau.com/zz/store

Belangrijke veiligheidsvoorschriften

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kurz u uw apparaat goed en veilig bedieren. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geben aan een volgende eigenaar.

De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmenter is verantwoordelijk voor een goede werkung op deplaats van opstelling.

Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is Niet voor buitengebruik bestemd. Zorg ervoor dat het toestel.altijd onder toezicht worden gebruikt. De fabrikant is Niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening.

Dit apparatus is bested voor gebruik tot op hoogten van maximaal 2.000 meter boven zeiniveau.

Dit toestel kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysiieke, sensorieche of geestelijkke vermogens of Personen die gebrek aan kennis of ervaring hebben, wanner een onder toezicht staan van een persoon die verantwoordelijk is voor hun verilgheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust� van de risico's die het gebruik van het toestel met zich meebrengt.

Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud van het toestel mogen Niet worden uitgevoerd door kinderen, tenzij zij 15aar of ouder zich en onder toezicht staan.

Zorg ervoor dat kinderen diejonger zichn dan 8aar uit de buurt blijven van het toestel of de aansluitkabel.

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.

Dit apparaat is Niet bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmaterial latent spelen.

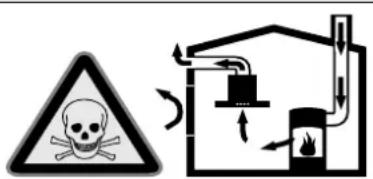

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen,
wanner de luchtafvoer plaatsvindt in een ruimte
met een vuurbron die gebruikmaakt van de
aanwezighe lust.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap wordt aan de keuken en aan de ruimtes ernaat lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg daemon alsijd voor voldoende ventilatie.
- Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in de ruimte waarin de vuurbron zich bevindt nicht groter is dan 4Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht door Niet aflsuitbare openings, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilationsystem van

uwuis te beoordelen en kan een voorstel doen voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuiing alleen met recirculatie worden gebruikt, is een onbeperkt gebruik möglichk.

Brandgevaar!

• De vetafzettingen in het vetfilter kuren ontbranden.

Vetfilter minstens om de 2 maanden reinigen.

Apparaat Niet zonder vetfilter gebruiken.

• De vetafzettingen in het vetfilter kuren ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installereren wonneer er een afgesloten, Niet verwijderbare aftscherming aanwezig is. Er mogen geen vonken wegpringen.
  Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijkx verstikken.
• Wanner er gas-kookzones insgeschakeld waar waar geen kookgerei op staat, worden er tijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dataarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wanner er kookgerei op staat.
  Bij geleuktijdig gezruik van meerere gaskookzones ontwikkelt zich veel warmte. Hierdoor kan het ventilatieapparaat beschadigd of in brand raken. Het ventilatieapparaat mag alleen worden gecombineerd met gas-kookzones die een totaal vermogen van 18 kW Niet overschrijden. Bij overschrijding van een totaal vermogen van 12 kW dienen deplaatselijk voorschriften met betrekking tot de ventilatie, de afmetingen van de ruimtes en de combinatie met ventilatie-apparaten voor afvoer- of circulatielucht in acht te worden genomen.

Risico van verbranding!

Tijdens het gebruik worden de toegankelijkke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt zich.

Risico van letsel!

• Bepaalde onderdelen in het toestel{kunnen scherpe randen hebben. Veiligheidshandschoenen dragen.
  Op het apparaat geplaatste voorwerpen kuren vallen. Plaats geen voorwerpen op het apparaat.
• Hetlicht vanLED-lampen iszeer fel en kan deogen beschadigen (risicogroep1).Niet langer dan 100 secondendirect in de ingeschakeldeLED-lampen kijken.

Kans op een elektrische schok!

• Een defect toestel kan een schokveroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice.
• Ondeskundige reparaties zijn gevaarlijk. Reparaties en de verranging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici dieijken geinstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.
  Binnendringend vocht kan een schokveroorzaken. Geen hagedrukreiniger of stoomreiniger gebruiken.

Oorzaken van schade

Attentie!

Risico van beschadiging door corrosie. Schakel het apparaat wanner u kookit alkijd in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie.

Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doeck.

Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakkenuitsuitend reinigen in de slijprichting. Gebruik voor bedieningselementen geen reinigingsmiddel voor roestvrij staal.

Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen.

Beschadigingsgevaar door condensaat-terugloop. Luchtafvoerkanaal vanuit het apparaatlicht hellend installereren (1^ verloop).

Milieubescherming

Uw neue apparaat is bijzonder energia-efficien. Hier krijgt u tips over de manier waarop u bij het gebruik van uw apparaat nog meer kunt besparen op energia en het apparaat op de juiste manier afvoert.

Energie bespare

Zorg tijdens het koken voor voldoende toevoer van lucht, zodate afzuigkap efficienw erkt en weinig geluid geeft.
- Pas de ventilatiestand aan de intensiteit van de kookdamp aan. Gebruik de intensiefstand alleen wanner dit nodig is. Een lagere ventilatiestand betekent minder energieverbruik.
Kies bij intensieve kookdampen op tijd een hogere ventilatiestand. Wanner er in de keulen al kookdamp is ontstaan, dient de afzuigkap langer te worden ingezet.
Hoefft de afzuigkap nicht meer te worden gebruikt, schakel hem dan uit.
Schakel de verlichting uit wonneer deze nicht langer nodsig is.
- Filters dieren binnen de aangegeven periodes te worden gereinigd of verrangen, om de efectiviteit van de ventilatie te verhogen en het risico van brande gegen te gaan.
- Kookdeksel plaatsen om kookdampen en condens te verminderen.

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijk manier af.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De zichtijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Gebruiksmogelijkkheden

U kunt dit apparaat gebruiken voor luchtafvoer en circulatielucht.

Gebruik met afvoerlucht

De aangezogen lucht worden door de vetfilters gereinigd en via een buizensystemeennaar de buitenlucht afgevoerd.

Aanwijzing: De afvoerlucht mag nicht worden afgevoerd via een in gebruik zichnde rook- of gasafvoer, noch via een schacht die dient voor de ontluchting van ruimtes met vuurbronnen.

• Komt de afvoerlucht terecht in een rook- of gasafvoer die nicht in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen.
• Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Gebruik met circulatielucht

De aangezogen lucht worden door de vetfilters en een actief koolffilter gereinigd en weer teruggeleid maar de keuken.

Aanwijzing: Om geurtjes te voorkomen bij het gebruik van circulatielucht, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in het prospectus of kutu navragen bij uw speciaalzaak. De daartoe benodigde toebehoren zich verkrijgbaar bij de specialzaak, de klantenservice of de Online-shop. De nummers van de toebehoren vindt u anscherin de gebruiksaanwijzing.

Bediening van het apparatus

Aanwijzing: Schakel de afzugkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weeui. Zo wordt de keukendamp het efectiefst verwijderd.

Bedieningspaneel

1 Infraroodontvanger
2 Bedieningstoetsen
3 Verzadigingsindicatie

Bedieningstoetsen

Toelichting

Licht Aan / Uit

1 Ventilator Uit / Ventilatorstand 1 / Verzadigingsindicatie terugzetten
2 Ventilatiestand 2 / Naloop ventilator
3 Ventilatorstand 3/Interval-ventilatie
Intensiefstand

Ventilator instellen

Inschakelen

Toets 1 ,2 ,3 of indrukken.

Uitschakelen

Toets 1 indrukken.

Aanwijzing: Als ventilatorstand 2 of 3 ingeschakeld is, toets 1 twee keer indrukken.

Intensief-stand

Bij sterke geur- en dampvorming kut u de intensiefstand gebruiken.

Toets indrukken.

De intensiefstand is geactiveerd.

Aanwijzingen

• De looptijd van de intensiefstand is begrensd tot 6 minutes.
• Na afloop van de 6 minutes schakelt het apparaat terug maar de LAST gekozen ventilatorstand.
• De intensiefstand kan in uitgeschakelde toestand geactiveerd worden, na afloop van de 6 Minutes worden het apparaat waar uitgeschakeld.

Naloop ventilator

Bij naloop van de ventilator loopt het apparaat op de als laatste ingesteld stand na en worden na 30 minutes automatisch uitgeschakeld.

1 Ventilatiestand instellen.
2 Toets 2 O ingedrukt houden.

De ventilatornaloop is geactiveerd. De toets van de ingestelde stand knippert groen.

Interval-ventilatie

Bij de interval-ventilatie worden de ventilatie automatisch gedurende 6 minutes per uur in de laagste stand geschakeld. Na 24 uur worden de interval-ventilatieuitgeschakeld.

Inschakelen

Toets 3 ingedrukt houden.

De intervalventilatie is geactiveerd. De toets 1 knippert.

Uitschakelen

Toets 3 ingedrukt houden of toets 1 indrukken.

Verlichting

U kunt de verlichting onafhankelijk van de ventilatie inen uitschakelen.

Toets indrukken.

Deverlichting is ingeschakeld.

Helderheid instellen

Toets: ingedrukt houden tot de gewenste helderheid verkreten is.

Verzadigingsindicatie

Wanner de ingebouwde metalen vetfilters verzadigd zijn, is de verzadigingsindicatie continu verlicht.

In het hoofdstuk Reinigen en verzorgen(Int)kunt u lezen hoe u metalen vetfilters schoonmaakt.

Verzadigingsindicatie terugzetten

1 Apparaat uitschakelen.
2 Toets 1 drie seconden ingedrukt houden.

De verzadigingsindicatie is teruggezet en gaat UIT.

Reiniging en onderhoud

Risico van verbranding!

Het toestel worden hetijdens de bereiding, vooral in de buurt van lampen. Laat het voor de reiniging afkoelen.

Gevaar van een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Voor het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.

Kans op een elektrische schok!

Binnendringend vocht kan een schok veroorzaken.
Geen hogedrukreiniger of stoomreiniger gebruiken.

Risico van letsell!

Bepaalde onderdelen in het toestel kuren scherperanden hebben. Veiligheidshandschoenen dragen.

Schoonmaakmiddelen

Let op de opgaven in de tabel, om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen worden beschadigd. Gebruik

• geen scherpe of schurende reinigingsmiddelen,
• geen sterk alcoholhoudende reinigingsmiddelen,
• geen harde schuur- of schoonmaaksponsjes,
• geen hagedrukreiners of stoomstraalapparaten.

Was neue vaatdoekjes voor gebruik grondig UIT.

Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden.

Gebied Schoonmaakmiddelen

Roestvrij staal Warm zeepsop:

Met een schoonmaakdoekje reinigen en met een zachte doek nadrogen.

Roestvrijstalen oppervlakkenuitsluitend reingen in de slijprichting.

Bij de servicedienst of in specialzaken bij speciale onderhoudsmiddelen voor roestvrij staal verkrijgbaar. Het schoonmaakmiddel heel dun opbrengen met een zachte doek.

Gelakte oppervlakken	Warm zeepsop:
	Met een vochtig schoonmaakdoekje rei-nigen en met een zachte doek nadro-gen.
	Geen reinigingsmiddel voor roestvrij staal gebruiken.

Aluminium en kunst-Glasreiniger:
stof met een zachte doeck schoonmaken.

Gebied Schoonmaakmiddelen

Glas Glasreiniger:

Met een zachte doek schoonmaken.
Geen schraper gebruiken.

Bedieningselementen	Warm zeepsop:
	Met een vochtig schoonmaakdoekje rei-nigen en met een zachtde doek nadro-gen.
	Gevaar van een elektrische schok doordat er vocht kan binnendringen.
	Risico van beschadiging van de elektrónica doordat er vocht kan binnendrin-gen. Bedieningselementen nooit reinigen met een natte doek.
	Geen reinigingsmiddel voor roestvrij staal gebruiken.

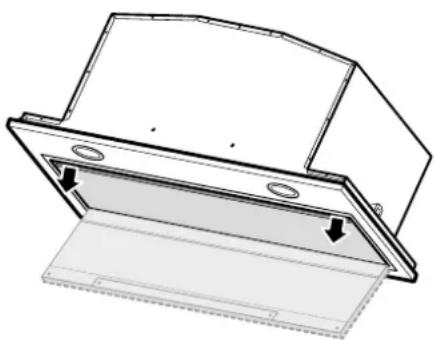

Metalen vetfilter demonteren

1 Filterafdekking openen.

Aanwijzing: Filterafdekking aan de voorste hoeken vastpakken en met een ruk omlaag trekken.

2 Vergrendeling openen en de metalen vetfilter omlaag klappen.

Aanwijzing: Metalten vetfilter nicht buigen, om beschadigingen te voorkomen.

3 Metalen vetfilter uit de houder nemen.

Aanwijzing: Onderin de metalen vetfilter kan zich vet verzamelen. Metalen vetfilter horizontal honden om te voorkomen dat er vet uit druipt.

4 Apparaat van binnen reinigen.

5 Metalen vetfilter reinigen en lien drogen alvorens hem terug te plaatsen.

Metalen vetfilter reinigen

Deze gelebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichk dat er kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.

Brandgevaar!

De vetafzettingen in het vetfilter kuren ontbranden. Vetfilter minstens om de 2 maanden reinigen. Apparaat Niet zonder vetfilter gebruiken.

Aanwijzingen

• Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken.
  Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doek.
• De metalen vetfilters können in de afwasa automaat of met de hand worden gereinigd.

Met de hand:

Aanwijzing: Bij hardnekig vuil kut u een special vetoplosminder gebruiken. Dit kut u bestellen via de Online-shop.

Laat de metalen vetfilters weken in een heet afwassopje.
- Gebruik voor het reinigen een borstel en spel de daarna de filters goed af.
Laat de metalen vetfilters afduipen.

In de afwasautomaat:

Aanwijzing: Bij reiniging in de afwasautomaat+kennen lichte verkleuringen optreden. Dit heeft geen invloed op de werking van de metalen vetfilters.

Reinig sterk verzadigde metalen vetfilters nicht samen met serviesgoed.
- Plaats de metalen vetfilters los in de afwasautomaat. De metalen vetfilters月至 worden vastgeklemd.

Metalen vetfilter monteren

1 Metalen vetfilter aanbrengen.
Daarbij met de andere hand het metalen vetfilter ondersteunen.
2 Metalen vetfilter omhoog klappen en de vergrendeling lately vastklikken.

Actief koolfilter demonteren (alleen bij gelebruik met circulatielucht)

Om het niveau van de geurafscheiding te waarborgen, dient u de actief koolfilters regelmatig te verrangen.

Bij normalaal gebruik (dagelijks 1 tot 2uur)要去 een actief koolfilter na maximaal 12 maanden worden verwangen.

Aanwijzingen

• Actief koolfilters zichnj nicht bij de levering inbegrepen.Actief koolfilters zichnj verzrikijgbaar bij speciaalzaken, de serviceddienst of in de online-shop.
• Een actief koolorfilter kan nicht worden schoongemaakt of opnieuw worden geactiveerd.
• Actief koolfilters bevatten geen schadelijke stoffen en kuren met het huisvuil worden meegegeyen.

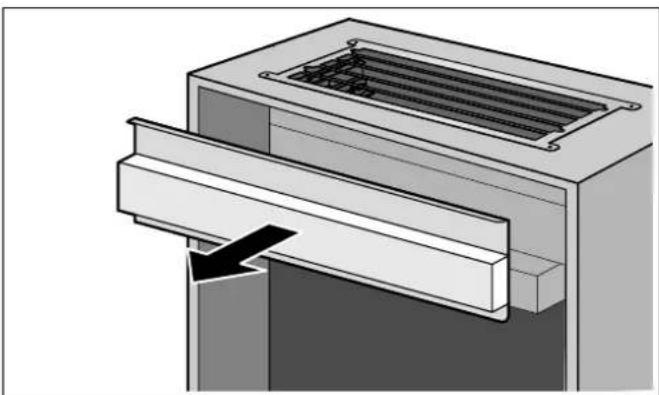

1 Magnetische afscherming afnemen.

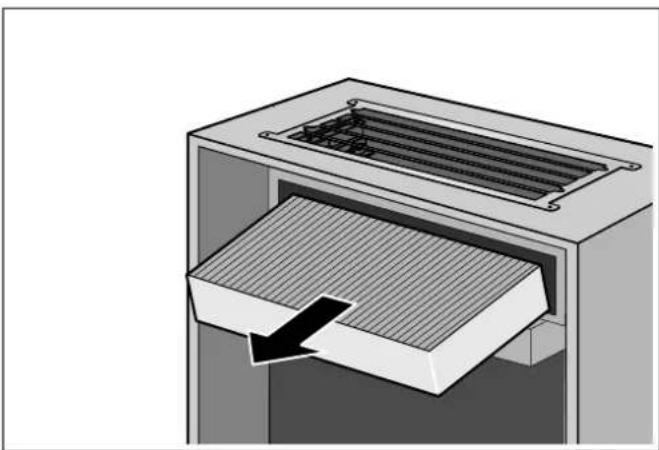

2 Actieve koolfilter uitenemen.

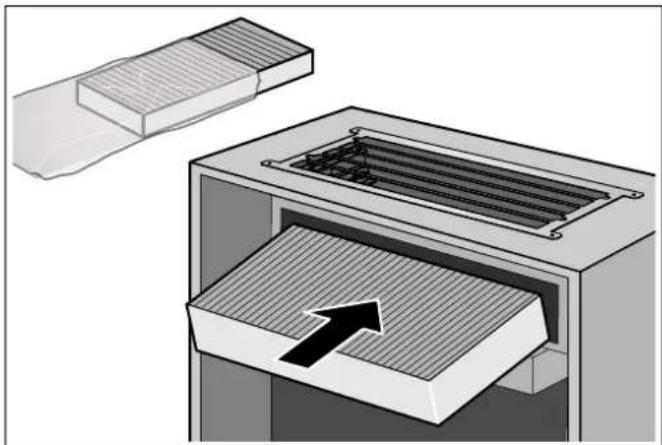

Actief koolfilter monteren (alleen bij gebruik met circulatielucht)

1 Nieuwe actieve koolfilteruit de verpakking nennen in de circulatiemodule plaatsen.

2 De afscherming zo inbrengen dat deze door demagneten worden vastgehonden.

Storingen, wat te doeon?

Vaak kunt u storingen gemakkelijk zich verhelpen. Let op de volgende aanwijzingen voordat u contact opneem met de klantenservice.

Kans op een elektrische schok!

Ondeskundige reparations zijn gevaarlijk. Reparations en de verranging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zich geinstruendum door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

LED-lampen

Defecte LED-lampen mogen alleen worden verrangen door de fabrikant, diens klantenservice of een erkendvakman (elektromonteur).

Storingstabel

Storing Mogelijk ooorzaak Oplossing
Apparaat werkkt Niet Stekker is Niet in hetstopcontact gesto-ken	Apparaat aansluien op het elektriciteits-net
	Stroomuitval Controller of andere keukenapparatenfunctioneren
	Zekering defect Controller in de meterkast of de zeer-ring voor het apparaat in orde is
Verlichting functioneert Niet LED-lampen,zijn defect Contact opnemen met de serviceddienst
De verzadigingsindicatie is continu verlicht	De metalen vetfilter is verzadigd Zie voor het terugzetten van de verzadi-gingsindicatie het hoofdstuk Apparaatbedieren

Servicedienst

Wannerew uw apparaat gerepareerd moet worden, staat onze servicedienst voor u klaar. Wij vinden altijd een passende oplossing, ook om onnodig bezoek van een technicus te voorkomen.

Geef aan de klantenservice algijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodate wij u goed van diestKnown. Het typeplaatje met de nummers vindt u in de binnenruimte van het apparaat (daartoe het metalen vetfilter demonteren).

Om Niet te lang te hoeven zoeken wanner u de klantenservice nodig heeft,kest u hier direct de gegevens van uw apparaat en het telefoonnummer van de serviceddienst invullen.

E-nr. FD-nr.

Servicedienst

Let erop dat het bezoek van een technicus van de servicededienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt.

De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

Verzoek om reparatie en advies bij storingen

NL0884244030

B070222148

Vertrouv op de compétie van de produit. Zo bent u er zeker van dat de reparatie worden uitgevoerd door geschoolde onderhoudstechnici, die beschikken over de originele onderdelen voor uw huishoudelijkke apparaten.

Toebehoren

(niet in de leveringsomvang inbegrepen)

AA211812

AA210110

AA200510
