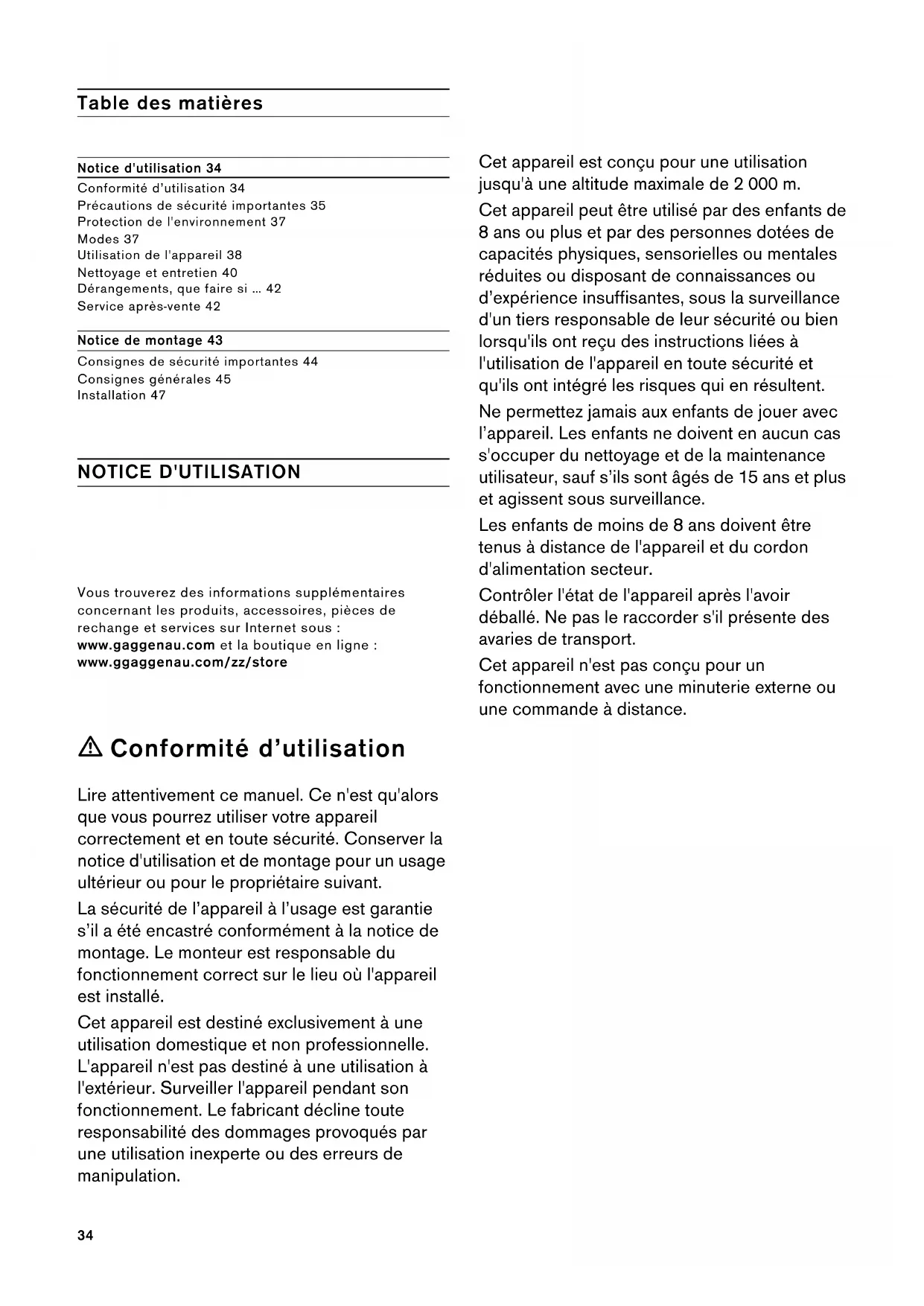

PP34 Table des matières [fr]Notice d’util i sation et de monta Notice d'utilisation 34 Conformité d’utilisation 34 Précautions de sécurité importantes 35 Protection de l'environnement 37 Modes 37 Utilisation de l'appareil 38 Nettoyage et entretien 40 Dérangements, que faire si … 42 Service après-vente 42 Notice de montage 43 Consignes de sécurité importantes 44 Consignes générales 45 Installation 47 NOTICE D'UTILISATION Vous trouverez des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.gaggenau.com et la boutique en ligne : www.ggaggenau.com/zz/store m Conformité d’utilisation Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant. La sécurité de l’appareil à l’usage est garantie s’il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé. Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle. L'appareil n'est pas destiné à une utilisation à l'extérieur. Surveiller l'appareil pendant son fonctionnement. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation. Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m. Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d’expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent. Ne permettez jamais aux enfants de jouer avec l’appareil. Les enfants ne doivent en aucun cas s'occuper du nettoyage et de la maintenance utilisateur, sauf s’ils sont âgés de 15 ans et plus et agissent sous surveillance. Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation secteur. Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport. Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance.35 m Précautions de sécurité importantes Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant. Risque d'asphyxie ! Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d’emballage. Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant. Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation. ▯ Il faut donc toujours s'assurer que l'apport d'air frais est suffisant ▯ La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion. Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions. Risque d'incendie ! ▯ Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Nettoyer le filtre à graisse au moins tous les 2 mois. Ne jamais faire fonctionner l'appareil sans filtre à graisse. Risque d'incendie ! ▯ Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N’installer l’appareil à proximité d’un foyer à combustibles solides (par ex. bois ou charbon) qu’en présence d’un couvercle fermé et non amovible. Aucune projection d’étincelles ne doit avoir lieu. Risque d'incendie ! ▯ L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Etouffer les flammes prudemment avec un couvercle, une couverture ou similaire.36 Risque d'incendie ! ▯ Des foyers à gaz sans qu'un récipient ne soit placé sur le foyer dégagent une forte chaleur lors du fonctionnement. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient placé dessus. Risque d’incendie ! ▯ Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. L'appareil de ventilation risque d'être endommagé ou de prendre feu. L'appareil de ventilation doit uniquement être combiné avec des foyers gaz qui ne dépassent pas une puissance totale maximale de 18 kW. En cas de dépassement de la puissance totale de 12 kW, il convient de respecter les prescriptions locales concernant la ventilation de la pièce, la taille de la pièce et la combinaison avec des appareils de ventilation en mode évacuation de l'air ou recyclage. Risque de brûlure ! Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants. Risque de blessure ! ▯ Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. Risque de blessure ! ▯ Des objets déposés sur l'appareil peuvent tomber. Ne pas déposer d’objets sur l’appareil. Risque de blessure ! ▯ La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées. Risque de choc électrique ! ▯ Un appareil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un appareil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Risque de choc électrique ! ▯ Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après- vente. Risque de choc électrique ! ▯ De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur. Causes de dommages Attention ! Risque de détérioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion. Remplacer immédiatement les ampoules défectueuses, afin d'empêcher une surcharge des ampoules restantes. Risque de détérioration par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé. Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox. Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer. Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente)37 Protection de l'environnement Votre nouvel appareil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l'appareil et comment correctement éliminer l'appareil. Économies d'énergie ▯ Lors de la cuisson, prévoyez suffisamment d'air frais afin que la hotte aspirante fonctionne de manière efficace en produisant peu de bruit. ▯ Adaptez la vitesse du ventilateur à l'intensité des vapeurs de cuisson. Utilisez uniquement la vitesse intensive en cas de besoin. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. ▯ En cas d'intenses vapeurs de cuisson, sélectionnez dès que possible une vitesse de ventilateur plus importante. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitent un fonctionnement plus long de la hotte aspirante. ▯ Éteignez la hotte aspirante quand vous n'en avez plus besoin. ▯ Éteignez l'éclairage quand vous n'en avez plus besoin. ▯ Nettoyez le filtre aux intervalles indiqués ou remplacez-le pour augmenter l'efficacité de la ventilation et éviter tout risque d'incendie. ▯ Utilisez un couvercle de cuisson pour réduire la vapeur de cuisson et la condensation. Elimination écologique Modes Vous pouvez utiliser cet appareil en mode Évacuation d’air ou en mode Recyclage de l’air. Mode Évacuation de l’air Remarque : L’air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. ▯ Si l’air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l’accord du ramoneur compétent dans votre quartier. ▯ Si l’air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique. Mode recyclage Remarque : Pour lier les odeurs dans l’air recyclé, vous devrez incorporer un filtre à charbon actif. Pour connaître les différentes possibilités d’utiliser l’appareil en mode Recyclage, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. Eliminez l'emballage en respectant l'environnement. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. L’air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l’extérieur. L’air aspiré se nettoie en traversant les filtres à graisse et un filtre à charbon actif, puis il revient dans la cuisine.38 Utilisation de l'appareil Remarque : Allumez la hotte aspirante dès le début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d’éliminer les buées de cuisson le plus efficacement. Utilisation de l'appareil Bandeau de commande Régler le ventilateur Mise en marche Pour sortir le tiroir-filtre, effleurez légèrement le centre de la baguette poignée. Le ventilateur démarre à la vitesse 2. Appuyez sur les touches 1, 2 ou 3 pour modifier la puissance du ventilateur. Éteindre Appuyez sur la touche #. Repoussez le tiroir-filtre à l'intérieur. La vitesse intensive Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive. 1 Appuyez sur la touche

Le ventilateur démarre au niveau de puissance 2. 2 Appuyez sur la touche

L'aspiration intensive est activée. Remarque : L'aspiration intensive est une puissance maximale temporellement limitée qui peut être activée lors de chaque niveau de puissance du ventilateur et en mode automatique. Au bout d'env. 6 minutes, le ventilateur se remet au réglage précédent sélectionné. 3 Pour arrêter prématurément l'aspiration intensive, appuyez sur la touche ÿ ou sur la touche d'un autre niveau de puissance du ventilateur. Poursuite ventilateur Quand vous repoussez le tiroir-filtre à l'intérieur alors que la hotte aspirante est en service, la poursuite est activée. Le ventilateur s'arrête automatiquement au bout d'environ 10 minutes. Mode Automatique Mise en marche ▯ Appuyez sur la touche #. Le ventilateur démarre au niveau de puissance 2. ▯ Appuyez sur la touche <. La puissance d’aspiration optimale 1, 2 ou 3 est automatiquement réglée par le biais d'un capteur. Arrêt Appuyez sur la touche < ou # pour désactiver le mode automatique. Le ventilateur s'arrête automatiquement si le capteur ne détecte plus de modification de la qualité de l'air ambiant. La durée de marche du mode automatique est de max. 4 heures. Explication

Ventilateur marche/arrêt 1 Puissance d'aspiration 1 2 Puissance d'aspiration 2 3 Puissance d'aspiration 3

Indicateur de saturation

Lumière marche/arrêt/gradation39 Commande par capteur En mode automatique, un capteur installé dans la hotte détecte l'intensité des odeurs de cuisson et de rôtissage. Selon le réglage du capteur, le ventilateur commute automatiquement à une autre puissance. Réglage usine de la sensibilité : 2 Réglage du niveau minimal de la sensibilité : 1 Réglage du niveau maximal de la sensibilité : 4 Si la commande par capteur réagit trop vite ou trop lentement, il est possible de la modifier de façon correspondante : 1 Ventilateur éteint, maintenir la touche < appuyée pendant env. 4 secondes. Le réglage s’affiche. 2 Le fait d’appuyer sur la touche 1, 2, 3 ou Ž modifie le réglage de la commande par capteur. 3 Pour confirmer l'entrée, appuyer sur la touche < pendant env. 4 secondes. Indicateur de saturation Si les filtres à graisse métalliques sont saturés, un signal sonore retentit pendant env. 4 secondes après l’arrêt du ventilateur. L'indicateur de saturation œ s'allume en plus. ▯ Au plus tard à ce moment-là, il faudrait nettoyer les filtres à graisse métalliques. Pour savoir comment nettoyer les filtres à graisse métalliques, consultez le chapitre Nettoyage et entretien. ▯ L'indicateur de saturation peut être réinitialisé pendant qu'il est allumé. Pour ce faire, appuyer sur la touche œ. Éclairage Vous pouvez allumer et éteindre l’éclairage indépendamment de la ventilation. Appuyez sur la touche @. Régler la luminosité Maintenez la touche @ enfoncée jusqu'à ce que la luminosité désirée soit atteinte. Signal sonore Activer le signal sonore Le ventilateur désactivé, appuyez simultanément sur les touches # et Ž pendant env. 3 secondes. Un signal sonore retentit à titre de confirmation. Désactiver le signal sonore Répétez l’opération "Activer le signal sonore". Touche 1 = sensibilité 1 Touche 2 = sensibilité 2 Touche 3 = sensibilité 3 Touche

= sensibilité 440 Nettoyage et entretien

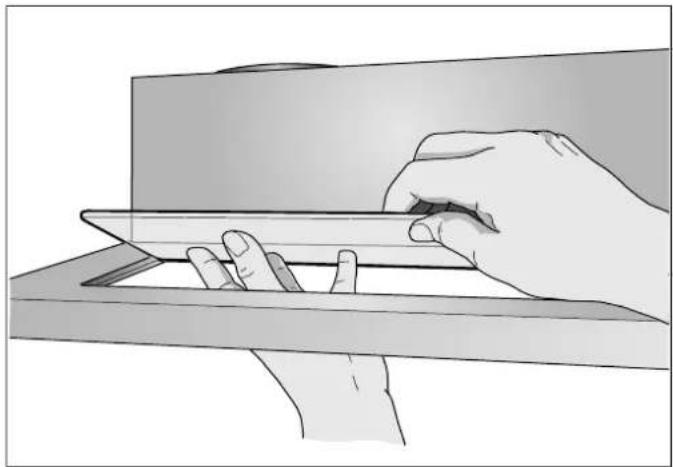

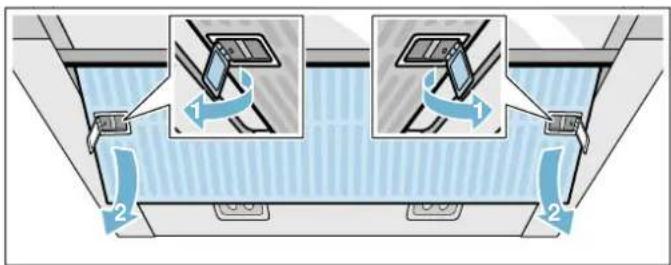

Risque de brûlure ! L'appareil devient chaud pendant le fonctionnement, en particulier au niveau des ampoules. Laisser refroidir l'appareil avant de le nettoyer. m Risque de choc électrique ! De l'humidité qui pénètre peut occasionner un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage, retirer la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles. m Risque de choc électrique ! De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur. m Risque de blessure ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. Nettoyants Afin de ne pas endommager les différentes surfaces avec des nettoyants inappropriés, respectez les indications du tableau. N'utilisez pas ▯ de produits agressifs ni abrasifs, ▯ de produits de nettoyage fortement alcoolisés, ▯ de tampons à récurer ni d'éponges à dos récurant, ▯ de nettoyeurs haute pression ni de nettoyeurs à vapeur. Avant d'utiliser des lavettes éponges neuves, rincez-les soigneusement. Respectez l'ensemble des notices et des mises en garde accompagnant les produits de nettoyage. Nettoyer le filtre métallique à graisse Ces instructions valent pour plusieurs variantes d’appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits. m Risque d'incendie ! Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Nettoyer le filtre à graisse au moins tous les 2 mois. Ne jamais faire fonctionner l'appareil sans filtre à graisse. Remarques ‒ N’utilisez jamais de détergents agressifs, contenant de l’acide ou fortement alcalins. ‒ Pendant le nettoyage des filtres métalliques à graisse, nettoyez également leur fixation dans l’appareil au moyen d’un essuie-tout humide. ‒ Vous pouvez laver les filtres métalliques à graisse au lave-vaisselle ou à la main. Surface Nettoyants Inox Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette et séchez avec un chiffon doux. Nettoyez les surfaces en inox unique- ment dans le sens de polissage du métal. Des produits d'entretien spécial inox sont disponibles auprès du service après-vente ou dans les commerces spécialisés. Appliquez une fine couche de produit d'entretien avec un chiffon doux. Surfaces laquées Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette humide et séchez avec un chiffon doux. N'utilisez pas de nettoyant pour inox. Aluminium et plas- tique Nettoyant pour vitres : Nettoyez avec un chiffon doux. Verre Nettoyant pour vitres : Nettoyez avec un chiffon doux. N'utilisez pas de racloir à verre. Éléments de com- mande Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette humide et séchez avec un chiffon doux. Risque d'électrocution par pénétration d'humidité. Risque de détérioration de l'électro- nique par pénétration d'humidité. Ne nettoyez jamais les éléments de commande avec un chiffon humide. N'utilisez pas de nettoyant pour inox.41 A la main : Remarque : En présence de salissures tenaces, vous pouvez utiliser un produit dissolvant les graisses. Il est possible de le commander via la boutique en ligne. ▯ Mettez les filtres métalliques à graisse à tremper dans de l’eau de vaisselle très chaude. ▯ Utilisez une brosse pour nettoyer puis rincez bien les filtres ensuite. ▯ Laissez les filtres métalliques à graisse s’égoutter. Au lave-vaisselle : Remarque : Si le nettoyage a lieu au lave-vaisselle, de légères colorations peuvent se manifester. Ceci n’influe aucunement sur le fonctionnement des filtres métalliques à graisse. ▯ Ne nettoyez pas avec la vaisselle les filtres métalliques à graisse très sales. ▯ Posez les filtres métalliques à graisse dans le lave- vaisselle sans les coincer. Ne coincez pas les filtres métalliques à graisse. Retirer le filtre métallique à graisse 1 Sortez le tiroir-filtre et enfoncez le mécanisme Push-to-open (ouverture par poussée). 2 Ouvrez le verrouillage du filtre à graisse métallique et retirez le filtre à graisse métallique de sa fixation en l'inclinant. Ce faisant, placez l'autre main en dessous du filtre à graisse métallique. Remarques ‒ La graisse peut s’accumuler en bas du filtre à graisse métallique. ‒ Pour éviter que de la graisse ne goutte, tenez le filtre à graisse métallique à l'horizontale. 3 Nettoyez le filtre à graisse métallique. Pour les appareils avec plaque en verre dans le tiroir- filtre : ▯ La plaque en verre peut s'enlever aisément et peut être nettoyée dans le lave-vaisselle. ▯ Pour la sortir, soulevez la plaque en verre avec précaution. Incorporer le filtre métallique à graisse 1 Mettez le filtre métallique à graisse en place en l'inclinant. Avec l’autre main sous le filtre à graisse métallique, interceptez ce dernier. 2 Basculez le filtre à graisse métallique vers le haut, puis encliquetez le verrouillage. 3 Appuyez de nouveau sur le mécanisme Push-to-open et ouvrez-le. Remarque : Le mécanisme Push-to-open doit être actionné pour garantir la fonction du tiroir.

Dérangements, que faire si … Dans de nombreux cas, vous pourrez remédier vous- même facilement aux anomalies. Avant de contactez le service après-vente, veuillez vérifier les points suivants : m Risque de choc électrique ! Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Tableau de dérangements

LED Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après- vente ou à un spécialiste agréé (installateur d'équipement électrique). m Risque de blessure ! La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées. Service après-vente Si votre appareil a besoin d'être réparé, notre service après-vente se tient à votre disposition. Nous trouvons toujours une solution appropriée pour éviter des visites inutiles d'un technicien. Lors de votre appel, veuillez indiquer le numéro de produit (n° E) et le numéro de fabrication (n° FD), afin de nous permettre de mieux vous aider. Vous trouverez plaque signalétique à l'intérieur de l'appareil (après avoir déposé le filtre métallique à graisse). Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre appareil et le numéro de téléphone du service après-vente. Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie. Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente. Demande de réparation et conseils en cas de dysfonctionnement Faites confiance à la compétence du fabricant. Ainsi vous êtes assurés que la réparation sera effectuée par des techniciens formés qui possèdent les pièces de rechange d’origine pour votre appareil. Accessoires (non compris dans la livraison) Remarque : Ces instructions valent pour plusieurs variantes d’appareil. Il est possible que des accessoires spéciaux soient mentionnés et qu'ils ne soient pas compatibles avec votre appareil. Remarque : Respectez les instructions de montage, chapitre Accessoires.

Panne Cause possible Remède L'appareil ne fonctionne pas La fiche n'est pas connectée Connecter l'appareil au secteur Panne de cou- rant Vérifier si d'autres appa- reils de cuisine fonc- tionnent Fusible défec- tueux Vérifier dans le coffret à fusibles, si le fusible pour l'appareil est en bon état N° E N° FD Service après-vente

B 070 222 148 FR 01 40 10 42 12 CH 0848 840 040 Équipement initial: Module de recyclage de l'air CleanAir Filtre amovible pour module de recyclage CleanAir AA210812 AA210110 Cadre d'affaissement : Largeur de l'appareil 60 cm AA210460 Cadre d'affaissement : Largeur de l'appareil 90 cm AA210490 Kit de montage : Meuble supérieur 90 cm AA21049143

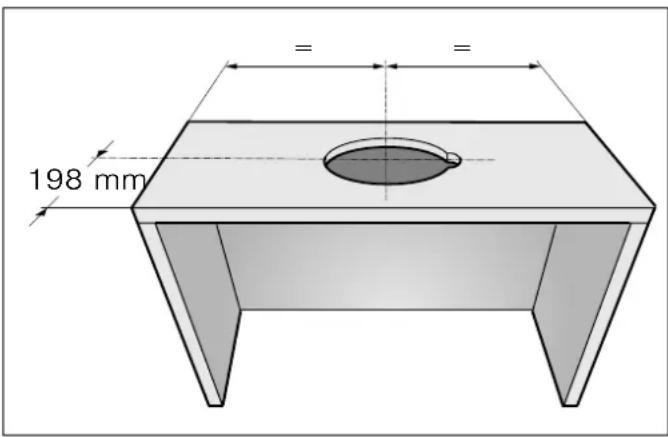

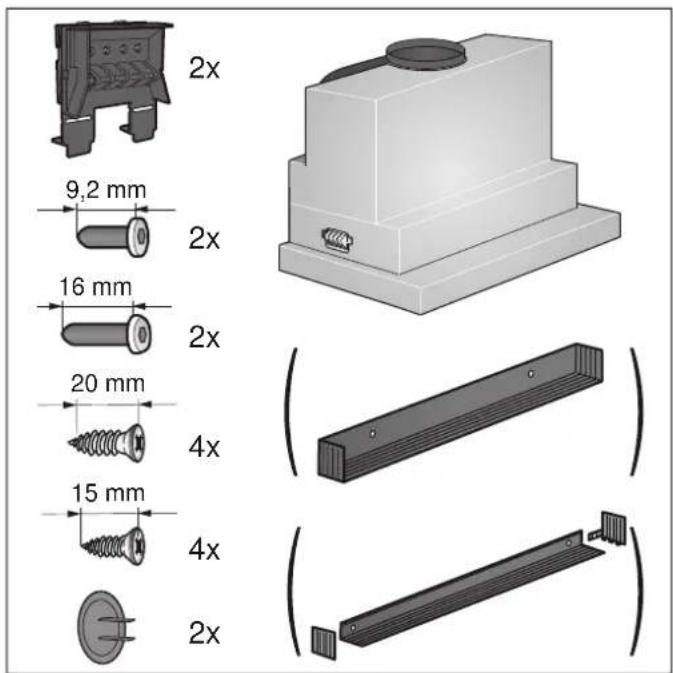

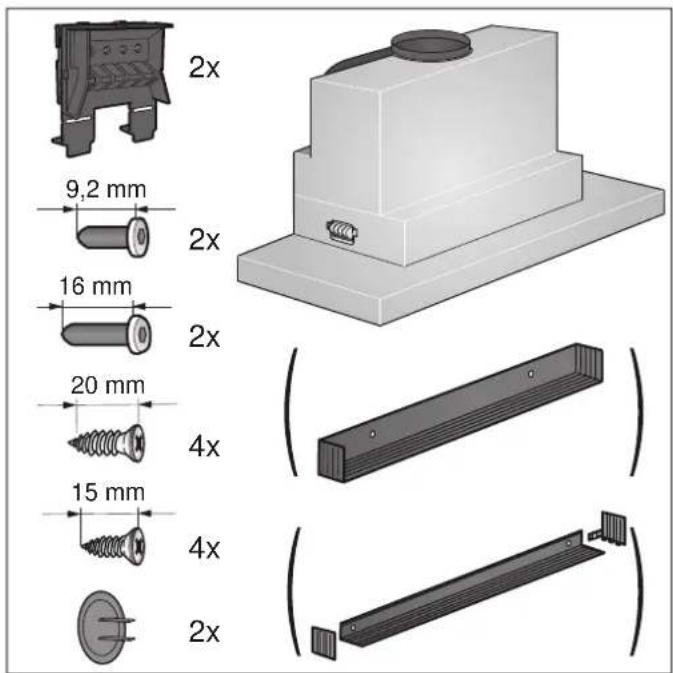

Notice de montage Ces instructions valent pour plusieurs variantes d’appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits. ▯ Cet appareil s'installe dans le meuble supérieur. ▯ Accessoires spéciaux (p.ex. pour le mode Recyclage de l’air) : tenez compte de la notice d’installation les accompagnant. ▯ Les surfaces de l’appareil craignent. Lors de l’installation, évitez de les endommager. Largeur de l'appareil 60 cm : Largeur de l'appareil 90 cm :

PP44 m Consignes de sécurité importantes Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant. La sécurité de l’appareil à l’usage est garantie s’il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé. La largeur de la hotte aspirante doit équivaloir à celle de la table de cuisson. L’installation doit avoir lieu en respectant les prescriptions actuellement en vigueur dans le bâtiment, ainsi que les prescriptions publiées par les compagnies distributrices d’électricité et de gaz. Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment). Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. L’air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l’air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l’accord du ramoneur compétent dans votre quartier. Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant. Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation. ▯ Il faut donc toujours s'assurer que l'apport d'air frais est suffisant ▯ La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion. Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.45 Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. Lors de l'installation d'une ventilation avec un foyer relié à une cheminée, l'alimentation électrique de la hotte doit être munie d'un circuit de sécurité approprié. Risque d'incendie ! Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. Veuillez respecter les indications relatives à votre appareil de cuisson. Si votre table de cuisson combine des foyers gaz et électrique, l'écart maximal s’applique. Il est permis de monter l'appareil avec un seul coté directement à côté d'un meuble haut ou près d'un mur haut. La distance vers la paroi ou le meuble haut doit être d'au moins 50 mm. Risque de blessure ! ▯ Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. Risque de blessure ! ▯ Si l'appareil n'est pas correctement fixé, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sûre. Risque de blessure ! ▯ L'appareil est lourd. 2 personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés. Risque de choc électrique ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l’installation, veiller à ne pas plier ni coincer le câble d’alimentation. Risque d’électrocution ! À tout moment, il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit être raccordé impérativement à une prise de courant de sécurité installée de manière réglementaire. La prise du cordon d'alimentation secteur doit être librement accessible après le montage de l'appareil. En cas d'impossibilité, dans l'installation à câblage fixe, un dispositif de coupure omnipolaire doit être installé conformément aux conditions de la catégorie de surtension III et aux réglementations d'installation. Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil. Risque d'asphyxie ! Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d’emballage. Consignes générales Mode Évacuation de l’air

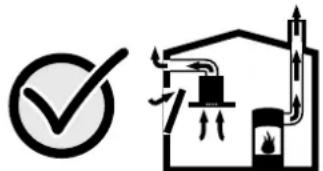

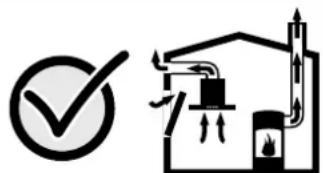

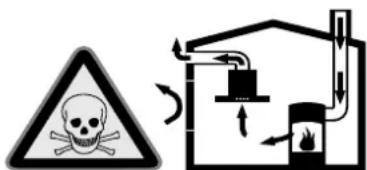

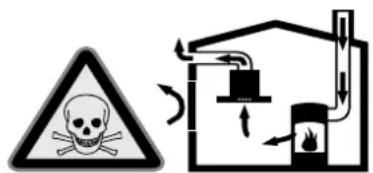

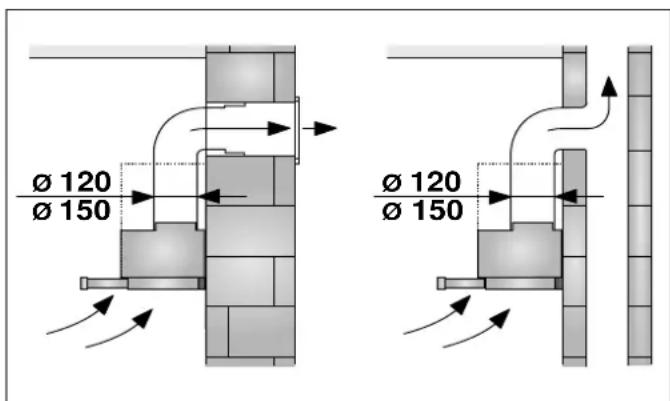

Danger de mort ! Il y a risque d'intoxication par réaspiration des gaz de combustion. L’air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l’air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l’accord du ramoneur compétent dans votre quartier. Si l’air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique. Conduit d'évacuation Remarque : Le fabricant de l'appareil n'assume aucune garantie pour les réclamations liées à la tuyauterie. ▯ L'appareil atteint son rendement optimal avec un tube d'évacuation court et droit et un diamètre le plus important possible. ▯ Si les tuyaux d'évacuation sont longs, présentent de nombreux coudes ou ont un diamètre inférieur à 150 mm, la puissance maximale d'aspiration ne sera pas atteinte et le ventilateur fera plus de bruit. ▯ Les tuyaux rigides ou souples constituant le conduit d'évacuation doivent être fabriqués dans un matériau non inflammable.

Tuyaux ronds Nous recommandons un diamètre intérieur de 150 mm, mais d'au moins 120 mm. Gaines plates Le section intérieure doit correspondre au diamètre des tuyaux ronds. Ø 150 mm, env. 177 cm

▯ Les gaines plates ne doivent pas présenter de dévoiements trop importants. ▯ Si des tuyaux de plusieurs diamètres sont utilisés, il faut prévoir des bandes d'étanchéité. Branchement électrique m Risque de choc électrique ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l’installation, veiller à ne pas plier ni coincer le câble d’alimentation. Les données de raccordement nécessaires se trouvent sur la plaque signalétique dans le compartiment intérieur de l’appareil (pour ce faire, retirez le filtre métallique à graisse). Longueur du câble de branchement : env. 1,30 m Cet appareil est conforme aux dispositions CE régissant l’antiparasitage. m Risque d’électrocution ! À tout moment, il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit être raccordé impérativement à une prise de courant de sécurité installée de manière réglementaire. La prise du cordon d'alimentation secteur doit être librement accessible après le montage de l'appareil. En cas d'impossibilité, dans l'installation à câblage fixe, un dispositif de coupure omnipolaire doit être installé conformément aux conditions de la catégorie de surtension III et aux réglementations d'installation. Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil. Préparation du meuble ▯ Le meuble d'encastrement doit être aligné à l'horizontale et être d'une capacité de charge suffisante. ▯ Le poids max. de la hotte aspirante est de 18 kg. Dimensions de l'appareil et distances de sécurité ▯ Tenez compte des dimensions de l'appareil. ▯ Respectez les distances de sécurité. Si les instructions d'installation d'appareils de cuisson au gaz nécessitent une distance divergente, tenez toujours compte de la distance la plus grande. Le meuble d'encastrement doit résister à des températures jusqu'à 90°C. La stabilité du meuble d'encastrement doit être garantie même après les travaux de découpe. Cette hotte aspirante est prévue pour être montée dans un meuble haut avec les dimensions suivantes : 1 Réalisez la découpe pour le conduit d'évacuation. Pour ce faire, réalisez une ouverture dans le plafond ou à l'arrière du meuble d'encastrement avec une encoche supplémentaire pour le câble secteur. 2 Le cas échéant, retirez le fond du meuble. Tracez les points de fixation sur les parois intérieures du meuble et prépercez-les avec un poinçon. Utilisez l'élément de fixation joint pour tracer les points de fixation. Largeur 600 mm Profondeur 320 mm min. Profondeur min. 350 mm avec cadre d'affaissement Hauteur 420 mm min. Hauteur 600 mm min. avec module de recyclage de l'air CleanAir Épaisseur de mur 16 mm ou 19 mm

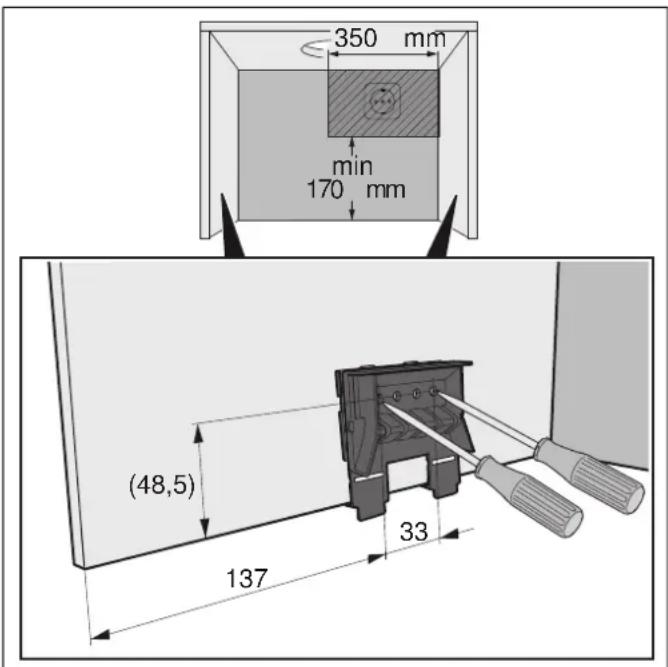

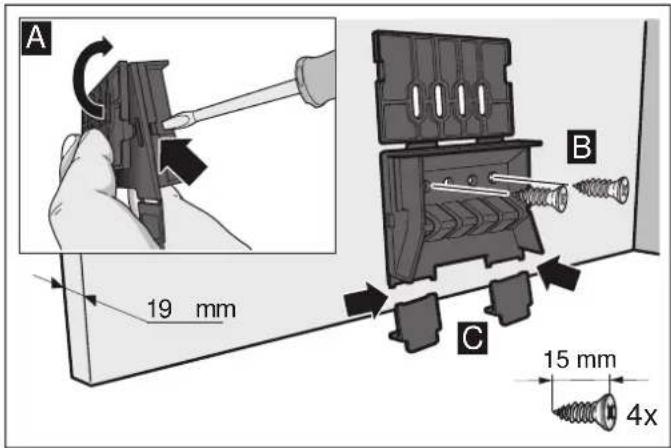

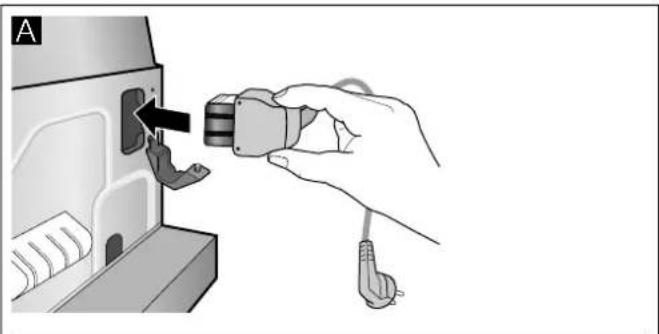

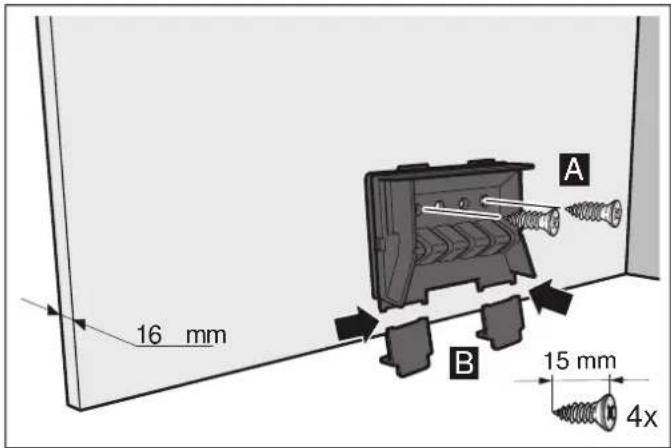

Épaisseur de paroi du corps : 16 mm1 Vissez les éléments de fixation à gauche et à droite sur le corps. ¨2 Retirez les pattes sous les éléments de fixation. ©Épaisseur de paroi du corps : 19 mm1 Dépliez la patte au niveau des deux éléments de fixation. ¨2 Vissez les éléments de fixation à gauche et à droite sur le corps. ©3 Retirez les pattes sous les éléments de fixation. ª Préparer l'appareil 1 Branchez le câble secteur fourni à l'appareil.¨2 Sécurisez le câble de raccordement réseau avec la décharge de traction.

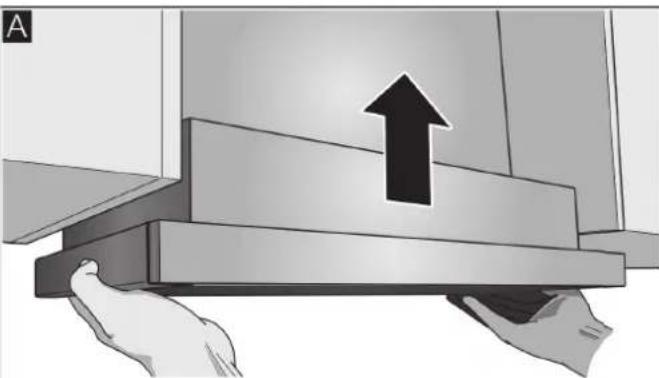

Installation Accrocher l'appareil 1 Accrochez et nivelez l'appareil. ¨2 Mesurez la distance entre l'appareil et le mur et reportez-la sur la baguette murale.3 Si nécessaire, raccourcissez la baguette murale à la cote requise. ©

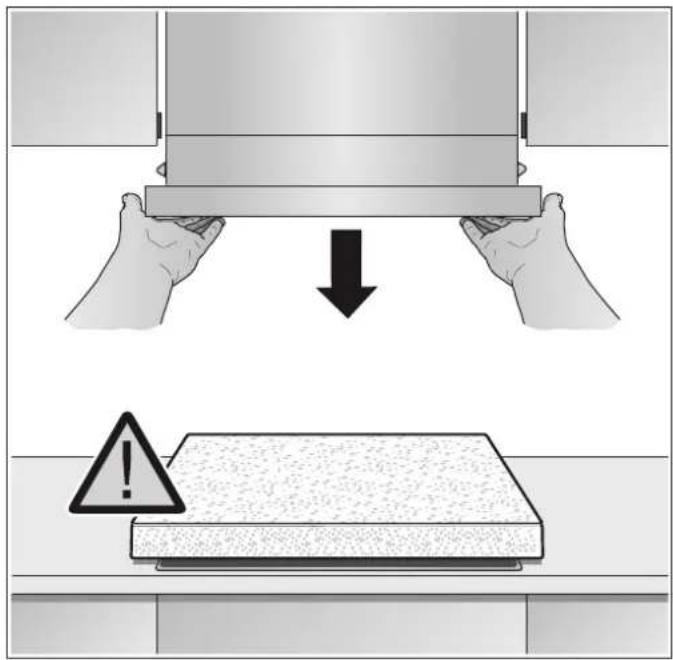

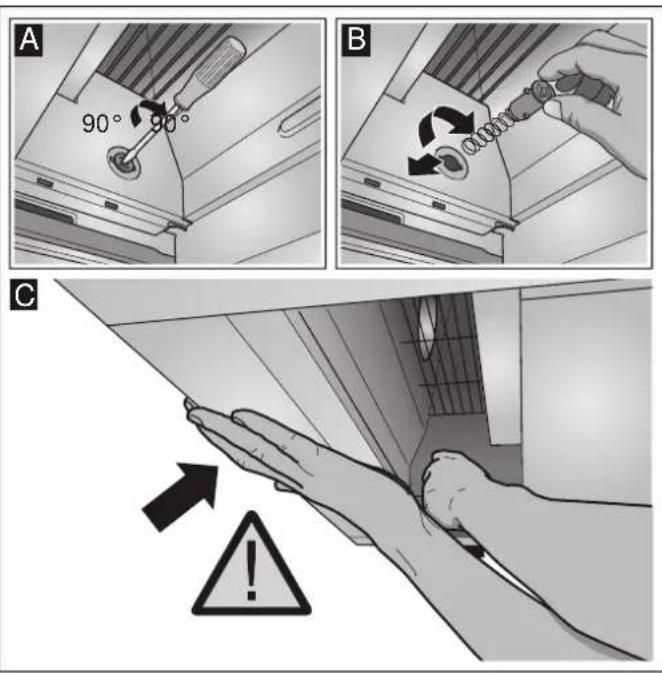

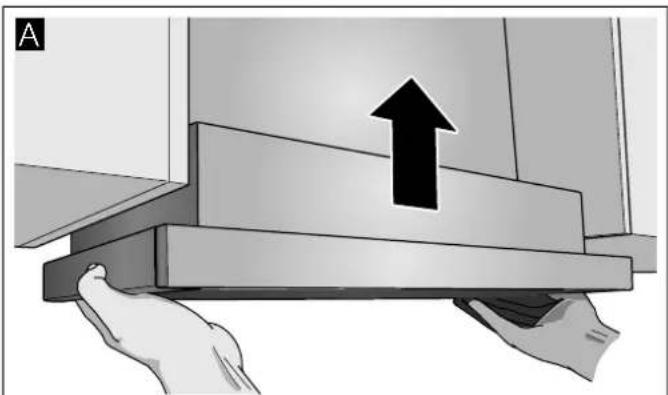

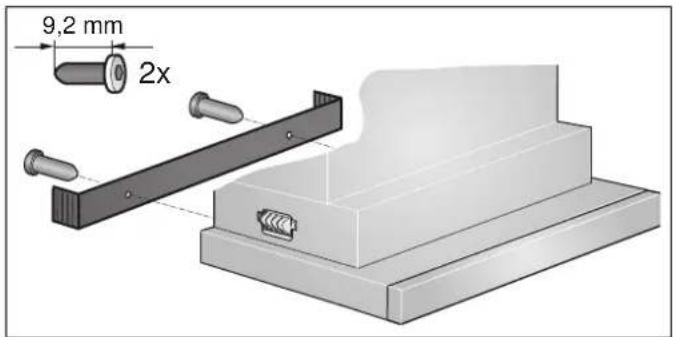

%48 Suspendre l'appareil Remarque : Avant de décrocher l'appareil, protégez la table de cuisson avec une partie d'emballage en polystyrène.1 Enfoncez le boulon de fixation avec un tournevis plat et tournez à 90 ° jusqu'à ce qu'il s'encliquète. 2 Enfoncez légèrement le boulon de fixation avec les doigts et tournez jusqu'à ce qu'il s'enlève du boîtier avec les ressorts. Tirez légèrement sur le boulon de fixation en saisissant le dessous de l'appareil avec l'autre main. ª3 Retirez l'appareil avec précaution.4 Vissez fermement la baguette murale.5 Enfoncez le boulon de fixation et tournez-le à 90 °.Remarque : Les éléments de fixation à gauche et à droite de l'appareil doivent être mobiles. Montage final 1 Accrochez l'appareil. ¨2 Bloquez les boulons de fixation à gauche et à droite. ©3 Encliquetez les capuchons à gauche et à droite. ª4 Établissez le raccordement électrique.Remarque : Le corps de la hotte aspirante peut être paré à l'intérieur du meuble supérieur. Sachant qu'il faut tenir compte des points suivants :‒ Le fond intermédiaire ne doit pas reposer sur le corps de la hotte aspirante.‒ Le parement avant ne doit pas être fixé au corps.‒ La facilité d'accès pour le changement du filtre et le service après-vente doit être garantie.

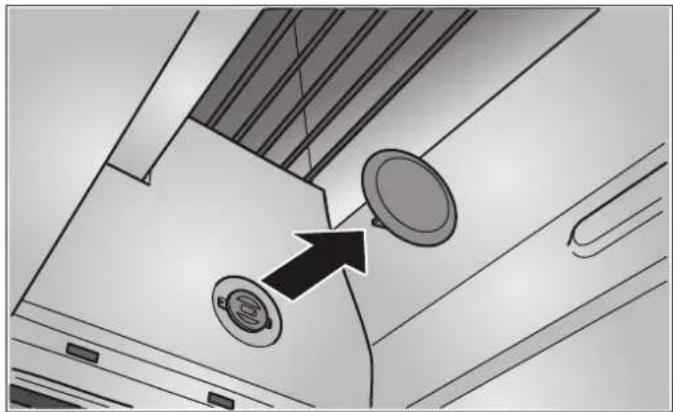

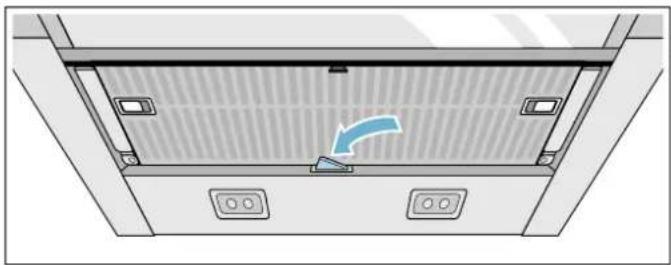

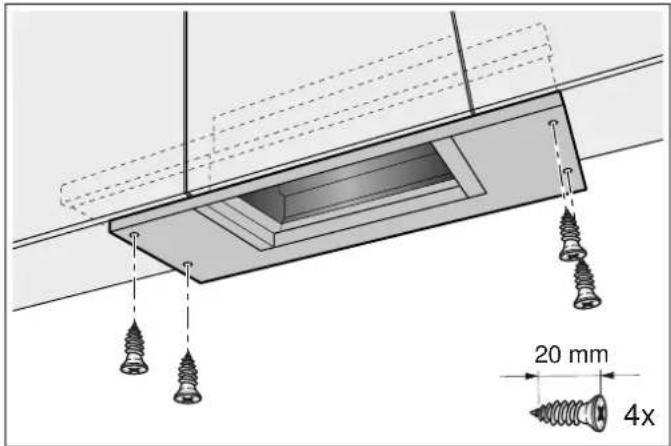

&49 Largeur de l'appareil 90 cm : Vissez également l'appareil sur les meubles supérieurs latéraux. Fixez les jonctions des conduits Remarque : En cas d'utilisation d'un tuyau en aluminium, lissez au préalable la zone de raccordement. Tuyau d'évacuation Ø 150 mm (diamètre recommandé) Fixez le tuyau d'évacuation directement contre le manchon d’évacuation puis étanchez. Conduit d’évacuation Ø 120 mm 1 Fixez le manchon réducteur directement contre le manchon d’évacuation. 2 Fixez le conduit d’évacuation contre le manchon réducteur. 3 Étanchez les deux zones de jonction avec un moyen approprié. Dépose de l'appareil 1 Retirez la connexion électrique. 2 Retirez les jonctions des conduits. 3 Démontez les filtres à graisse métallique. 4 Ôtez les capuchons des fixations. 5 Décrochez l'appareil voir la section « Décrocher l'appareil ».
