MANUALE UTENTE AW561191 GAGGENAU

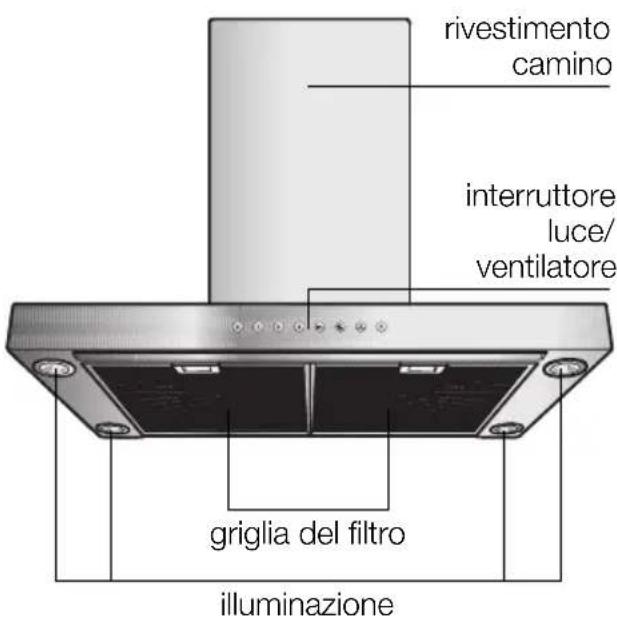

Descrizione dell'apparecchio Modi di funzionamento

Modi di funzionamento

Funzionamento a scarico d'aria:

□ Accessori d'installazione per l'esercizio con aspirazione d'aria.

Canale di aspirazione

AD560-012 per soffitti alto 2,27 - 2,73 m AD560-022 per soffitti alto 2,63 - 3,12 m.

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso ilhetto antigrasso.
Il filtrato antigrasso trattiene i componenti grassi dei vapori di cottura.
La cucina resta Completely libera da grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguirecisionando l'aria per la combustione potocostenuare ad affluireattraverso aperture non chiudibili,per es.in di portecintestre ed in combinazione concassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche,come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di appearecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.

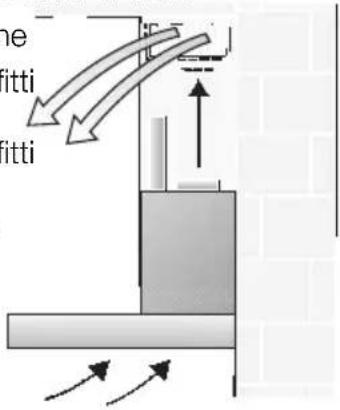

Funzionamento a ricircolo d'aria:

□ Accessori d'installazione per l'esercizio a circolazione d'aria.

Canale di circolazione AD560-112 per soffitti alto 2,36 - 2,73 m AD560-122 per soffitti alto 2,63 - 3,12 m.

A Anything scopo è necessario montare un filtering a carbone attivo (vedi capitolo "Filtri e manutenzione").
Il ventilatore della cappa aspirante aspira i vapori di cottura, li inviaattraverso il filtrograssi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
Il filtro a carbone attivo fissa gli odori.

Se non si monta unrello a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.

Primo impiego:

• Questo libero di istruzioni per l'uso è p r evisto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
• Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

• Prima di usare il nuovo appearecchio, leggete attendamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, eanche per l'uso e la manutenzione dell'apparecchio.
  Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.
• Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

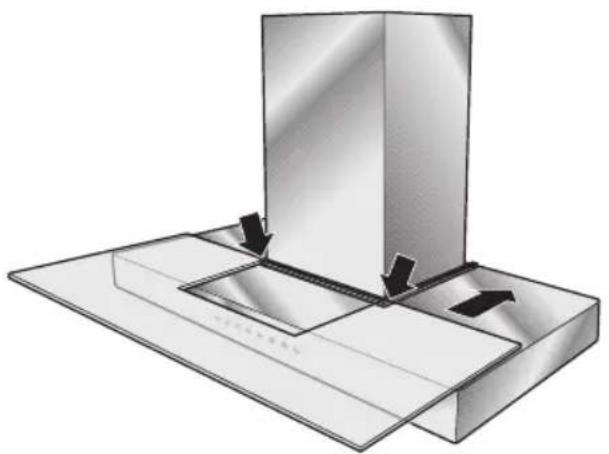

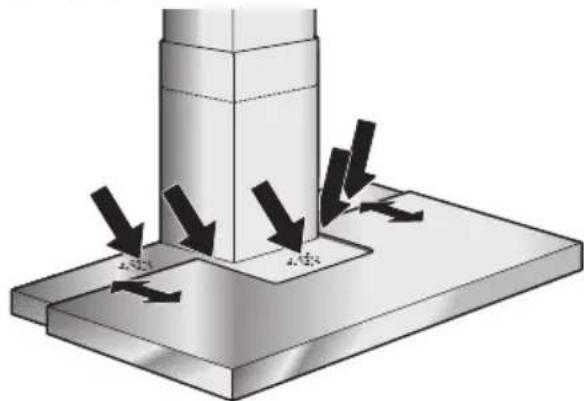

Fermo di trasporto:

Il fermo di trasporto impedisce all'estraibile del filtro di scivolare fuori.
- Controllare se il fermo di trasporto è stato rimioso dall'inistaltatore (vedi istruzioni per il montaggio).
Conservare il fermo di trasporto per un eventuale trasloco.

Piani di cottura a gas / Fornelli a gas

Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolongato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.

Istruzioni di sicurezza

Non fiammeggiare pietanze sotto la cappa aspirante. Pericolo d'incendio del filtrro grassi se raggiunto delle fiamme.
I fornelli devono essere sempre coperti con pentole.
E consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") I'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).
Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.
Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli deve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
Questa cappa aspirante è destinata solo all'uso domestico.
Usare la cappa aspirante solo con le lampadine avvitate.
Le lampadine fulminate dovrebbero.
essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante
senza filtrograssi..
Grassi e olio surriscaldati possono inflammarsi lavormente.
Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.

Alla prima messa in funzione pulire accuratamente la cappa aspirante.

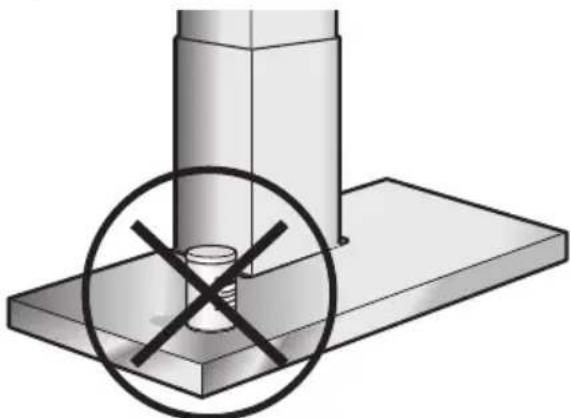

Non deporre oggetti sulla cappa aspirante.

Mantenere pulite le superfici di scorrimento dell'estrabile del filtr.
Gli oggetti spostati sono provocare graffi. Essi non pregiudicano tuttavia il buon funzionamento.

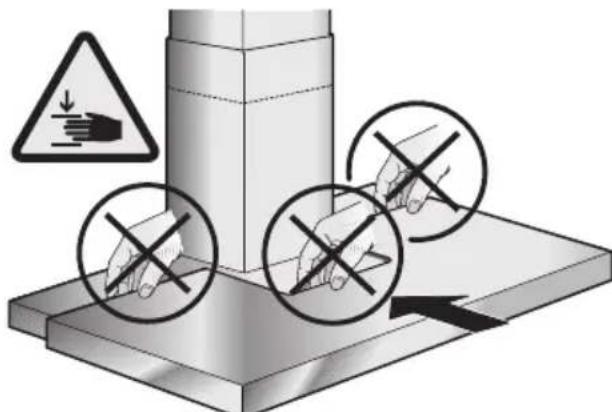

Quanto di sposta il filtro estraibile non introdurre le mani nei punti indicati, pericolò di schiacciamento!

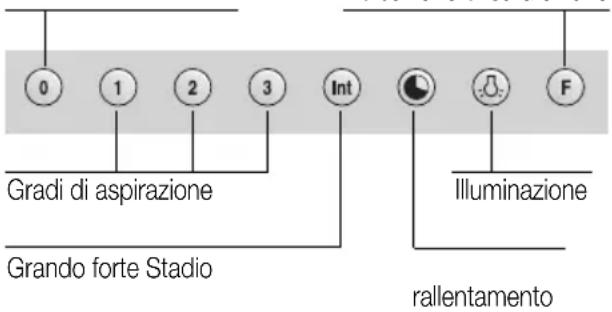

Funzioni speciali: Durata dell'aspirazione intensa:

Premendo contemporaneamente i tasti Int e 1, 2 oppure 3 è possibile impostare e memorizzare la durata di aspirazione intensa a 3, 5 o 10 minuti; impostazione standard: cinque minuti, ossia ere il combrizione dei tasti Int/2.

Indicazione di saturazioneSpagnere il vespitatozzaione dei tasti Int/2.

Accendere il ventilatore:

Premere il tasto 1, 2 oppure 3 oppure aprire l'estraibile del filtro. Se estraete solo l'estraibile del filtrto, la ventola si attiva al grado di velocità 2.

Spagnere il ventilatore:

Premere itasto0.

Grado forte:

con il grado forte si raggiunge la massima potenza. Questa ènecessaria per breve tempo.

• Durante le fritture nelle padelle scoperte si consiglia di attivare il tasto Int per l'aspirazione intensa. Se avete acceso la cappa attivando diretamente l'aspirazione intensa,但这a verrà disattivata automaticamente dopo 5 minuti.
  Se"Inceve avete premuto il tasto Int
  mente la cappa era attivata allo stadio 1,2 o 3, il dispositivo elettronico ritorna
  dopo 5 minuti allo stadio di ventilazione
  preselezionato.
  Per terminare lo stadio, intenso' prima dei 5 minuti, premete il tasto 0 ("Motore spento") oppure uno relative ad un'alto stadio. La funzione di aspirazione della cappa può essere chiaramente disattivata in qualsiasi momento digitando il tasto 0 ("motore spento").

Stadio rallentamento:

Il rallentamento può essere attivato in qualsiasti stadio. Premete prima il tasting desiderato 1, 2, 3 oppure Inte confirmate con

Il tempo di rallentamento è, in tutti gli stadi, di dieci minuti. Al termine di questi dieci minuti la ventilazione si spegne automaticamente, nella luce resta accesa.

Intervallo:

• Una particolarità di quest'apparecchio è rappresentata dall'intervallo. Si tratta di una attivazione automatica periodica della ventilazione di risp. cinque minuti agli ora. Questa funzione può essere attivata premendo contemporaneamente i tasti 0 e, a seconda dell'intensità di aspirazione desiderata, 1, 2 o 3. Questo modo operativo viene indicato dall'accensione intermittente del tasti congiuntamente all'indicazione del relativo stadio.

L'intervallo viene spento con il tasto 0.

Illuminazione:

Per accendere e spagnere, premetebrevamente il pulsante
L'illuminazione può essere usata sempre,anche quando il ventilatore è escluso.
Regolazione della luminosità: Mantenete premuto il pulsante, finché non è stata raggiunta la luminosità desiderata.

Filtro per grassi:

Per trattene i componenti grassi dei vapori di cottura si utilizzato filtri metallici per grassi.

Le stuoiechio sono costuite da materiale ininfiamabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità aumento, e il funzionamento della cappa aspirante cui essere pregiudicato.

Important:

Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che cui quere assere causato da un'accumulo di calore durante la frittura o l'arrosto.

Indicazione di saturazione: F

La spia del filtrlo F comincia a lampeggiare\ dopo 30 ore di esercizio, segnalando che i\ filtri devono essere puliti. Chiaramente\ questi possono essere pulitianche se la\ spia non lampeggia.

Pulizia dei filtri metallici per grassi:

Con un uso normale (1 - 2 ore al giorno) il filtrlo metallico per i grassi delve essere lavati 1 volta al mese.
Il lavaggio既可以 essere eseguito nella lavastoviglia. Nel lavaggio è possibile una lieve alterazione di colore.

Important:

non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.

Per il lavaggio a mano,fare ammorbidire i filtri per grassi per più ore in una soluzione di lavaggio bollente.

Non usare detergenti corrosivi, acidi o alcalini.

Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

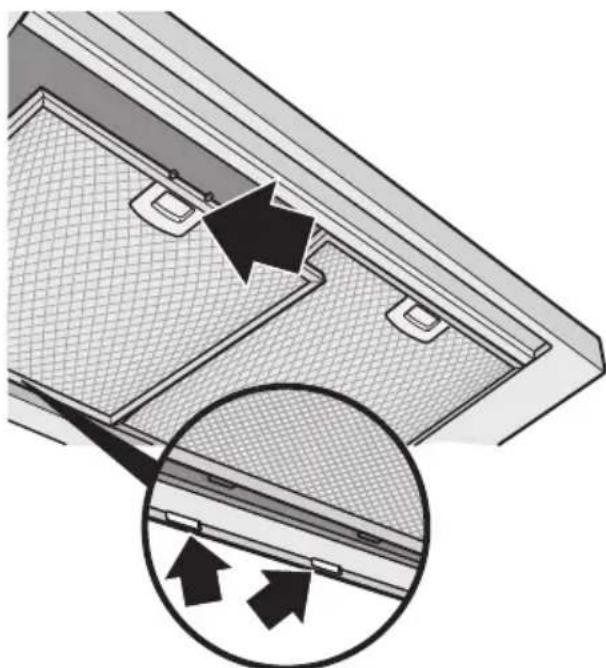

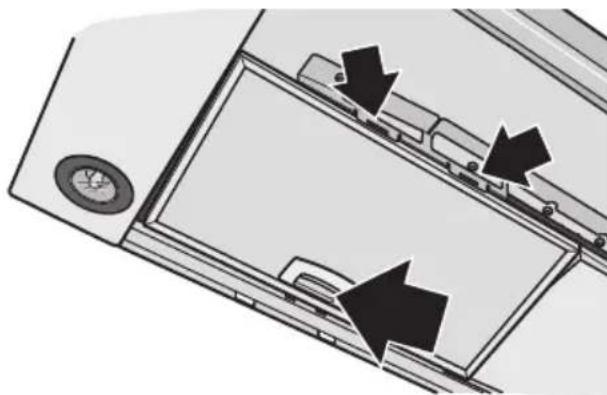

Smontaggio e montaggio dei filtrini metallici per grassi:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

Cambiare i filtri per grassi solo con l'estrabile chiuso.

1. Premere gli arresti dei filtri per grassi anteriori e ribaltare i filtri verso il basso.

1. Premere gli arresti dei filtri per grassi posteriori e ribaltare i filtri verso il basso.

1. Pulite il filtro grassi.
2. Inserire di nuovo i filtri per grassi.
3. Cancellare l'indicazione F.

Premere il tasto F.

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a ricircolo d'aria.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inflammabilità aumento, e il funzionamento della cappa aspirante cui essere pregiudicato.

Important:

Mediante tempestiva sostituzione del filtrato a carbone attivo, si previene il pericolo d'incendio, che può insorgere a causa di accumulo di calore durante la preparazione di fritture o arrosti.

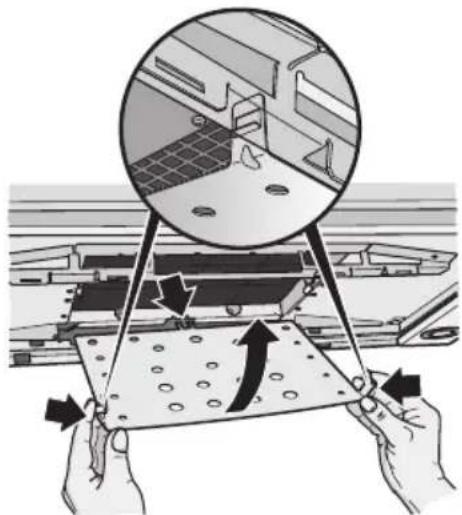

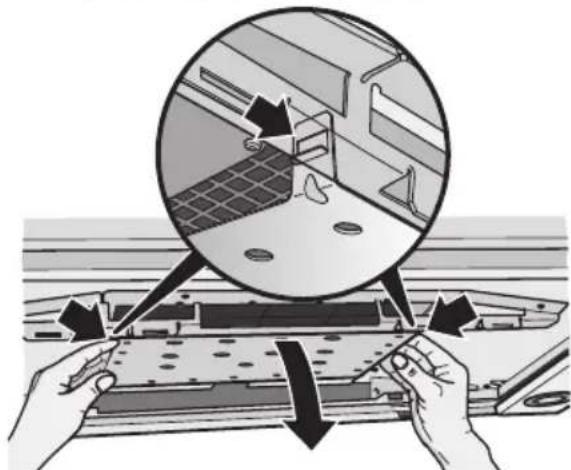

Montaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

Cambiare i filtri solo con l'estràbilie. chiuso.

1. Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtrimi metallici per grassi").
2. Rimuovere il deflettore dell'aria.

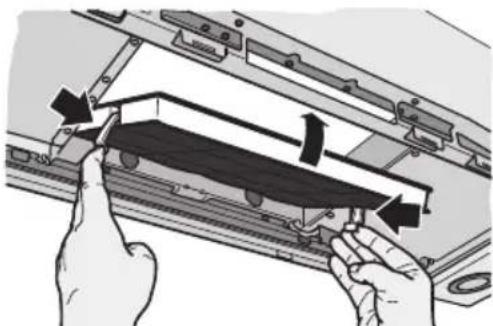

1. Inserire il filtro a carbone attivo. Le linguette devono innestarsi lateralmente.

1. Inserire di nuovo il deflettore dell'aria. Le linguette devono innestarsi lateralmente.

1. Montare i filtri per grassi (vedi "Smontaggio e montaggio dei filtrimi metallici per grassi").

Cambio del filtro a carbone attivo:

Nel caso di servizio normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 1 volta all'anno.
Il filtering a carbone attivo è in vendita nel commercio specializzato (vedi capitolo "Accessori speciali").
Usare solo filtri originali.
Cosisi assicura il funzionamento ottimale.

Smaltimento del filtro a carbone attivo usato:

I filtri a carbone attivo non contengono sostanze inquinanti. Essi possono essere p. es. smaltiti come rifiuti comuni.

Pulizia e manutenzione

Togliere corrente alla cappa aspirante extraendo la spina di alimentazione, oppure togliendo il fusibile.

Non pulire la cappa aspirante con spugne dure e prodotti per pulizia contententi sabbia, soda, acido o cloro!

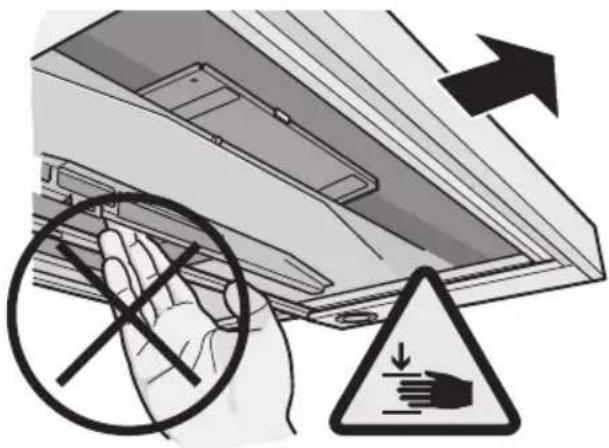

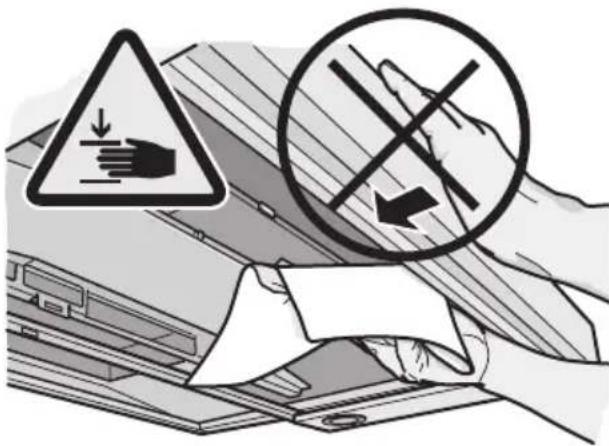

Per la pulizia estrarre il filtro.
Cio facendo non introdurre le mani nelle sospensioni del filtrro, pericolo di schiacciamento!

Durante la pulizia non chiudere il filtro, pericolo di schiaccamento!

Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.

• Quando si lavano i filtri per grassi, pulire ancche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolò d'incendio e si assicura il funzionamento ottimale.
  Avvertenza: non usare alcohol (spirito) sulle superfici di plastica. Si potrebbero formare zone apache.

Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

Pulire i tasti di lavoro solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido.

Per i tasti di dato non usare pulitori per acciaio inox.

Superfici in acciaio inox:

Usare un detergente per acciaio inox delicato, non abrasivo.
Pulire strofinando solo nel senso della lucidatura.
Consiglio il nostro pulitore per acciaio inox N° 461731. Indirizzo di ordinazione, vedi accluso opuscolo di service.

Superfici di alluminio, vernice e plastica:

Non usare panni asciutti.
Usare un detergente delicato per vetri.
Non usare detergenti corrosivi, acidi o alcalini.

Deflettore:

Il deflettore cui èsere rimioso per la pulizia. Per lo smontaggio ed il montaggio vedi Filtro e manutenzione - Filtr o carbone attivo.

Osservare le norme di garanzia nell'accluso libretto di manutenzione.

Cambio delle lampade

1. Spagnere la cappa aspirante e togliere corrente sfilando la spina di alimentazione, oppure togliendo il fusibile.
   Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.
2. Staccare l'anello della lampada con un cacciavite o simile.

1. Sostituire la lampadina alogena (lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4). Attenzione: portalampada ad innesto. Per afferrare la lampadina usare un panno pulito.

1. Inserire di nuovo l'anello della lampada.
2. Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusabile.

Avverenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.

Guasti

Se nel display compare una F:

Vedi capitolo "Filtri e manutenzione".

Se la cappa aspirante non risponde al commande:

Togliere tensione alla cappa aspirante per ca. 1 minuto extraendo la spina di alimentazione o disinserendo l'interruttore di sicurezza. Quindi inseire di nuovo.

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).

In caso di chiamata,indicare i dati seguenti:

E-Nr.

FD

Riportare nell'specchietto qui sopra questidi. Essi si trovano nella targhetta d'identificazione, dopo ave fatto la griglia del filtrlo, nel vano interno della cappa aspirante.

Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.

Avverenze importanti

Gli apparecchi dismessi non sono rifiuti, senza valore.
Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.
Renderere inservibile l'apparecchio dismesso prima di rottamarlo.
L'imballaggio ha protetto il Vostro nuovo appearecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo I'imballaggio in modo ecologicamente corretto.
Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.
La cappa aspirante cui essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre centrata sopra il piano di cottura.
Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 550 mm, fig. 1.
Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolò d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.
Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Avvertenze supplementari per apparecchi di cottura a gas:

Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
É indispensable e osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli appearecchi a gas.
É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.
Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1.

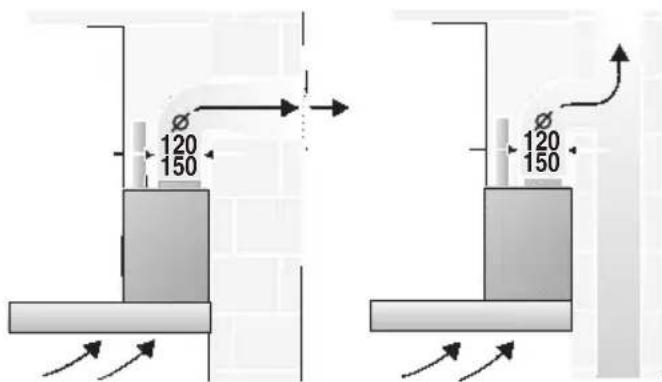

Funzionamento a scarico d'aria

□ Accessori d'installazione per l'esercizio con aspirazione d'aria.

Canale di aspirazione

AD560-012 per soffitti altei 2,27 - 2,73 m AD560-022 per soffitti altei 2,63 - 3,12 m.

L'aria di scarico viene condotta versuso l'alto,attraverso un pozzo di ventilazione,oppure direttamente all'aperto,attraverso la parete esterna.

É vietato immettre l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

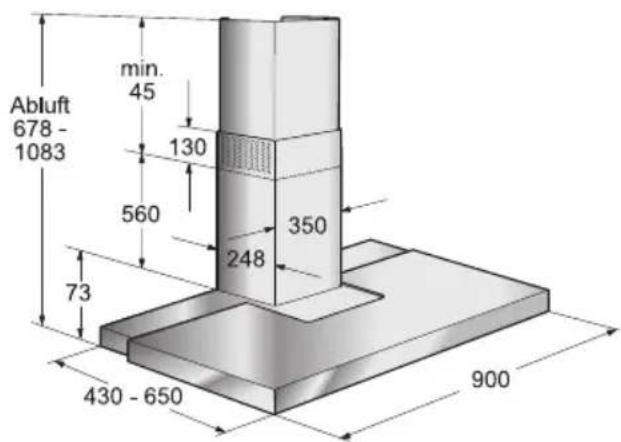

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottener l'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparentecchi di riscaldamento a gas,olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguirecisionando l'aria per la combustionepuòcontinuareadaffluireattraversoaperturenon chiudibili,peres.in di portefinestre ed in combinazione concassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche,come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di appearecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtering a carbone attivo -, quest'uso è consentito alla limitazioni.

Se l'aria di scaricoiene condotta
attraverso la parete esterna, si dovrebbe
utilizzare una cassetta murale telescopica.

Rendimento ottimale della cappa aspirante:

Tubo di scarico corto, liscio.
Il minor numero possibile di gomiti di tubo.
Diametri di tubo possibilmente grandi e gomiti grandi.

L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.

Tubi tondi:

Consigliamo un diametro interno di 150~mm ,e comunique min. 120~mm

I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi. Essi non dovrebbero presentare forti deviazioni.

Nel caso di diametri di tubo diversi: applicare il nastro di tenuta.
Nel funzionamento a scarico d'aria provedere ad una sufficiente alimentazione dell'aria.

Funzionamento a ricircolo d'aria

□ Accessori d'installazione per l'esercizio a circolazione d'aria.

Canale di circolazione

AD560-112 per soffitti alti 2,36 - 2,73 m

AD560-122 per soffitti alti 2,63-3,12 m.

Conello a carbone
attivo, se non è
disponibile
nessun'altra
possibilità per il
funzionamento a
scarico d'aria.

Collegamento del tubo di scarico 150 mm:
□ fissare il tubo di scarico direttamente al manicotto dell'aria.

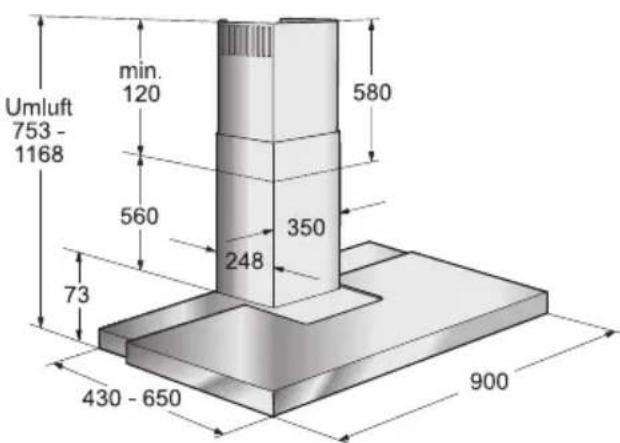

Collegamento del tubo di scarico 120 mm:

Fissare il manicotto di riduzione direttamente sul manicotto dell'aria.

Fissare il tubo di scarico dell'aria al manicotto di riduzione.

Prima del montaggio

Preparazione del muro

Il muro delve essere piano e verticale.
Prooferad un robusto fissaggio dei tasselli.

Peso in kg:

Scarico d'aria Riccircolo d'aria
27,7 29,1

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Allacciamento elettrico

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma.

Disporre la presa con contatto di terra se possibile direttamente dietro al rivestimento del camino.

Dati elettrici:

da videere sulla targhetta del modello\ dopo lo smontaggio del portafiltro nel vano\ interno dell'apparecchio.

In caso di riparazioni togliere sempre corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento: 1,30 m.

In caso di necessità di all'accimento fisso:

La cappa aspirante deve essere comunique collegata solo da un elettroinstallatore autorizzato alla competente azienda di distribuzione dell'energia elettrica.

Nell'impiano deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruptori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interruptori automatici e i relè.

Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.

Montaggio

La cappa aspirante è prevista per il montaggio sul muro della cucina.

1. Rimuovere il filtro grassi (vedi istruzioni per l'uso).

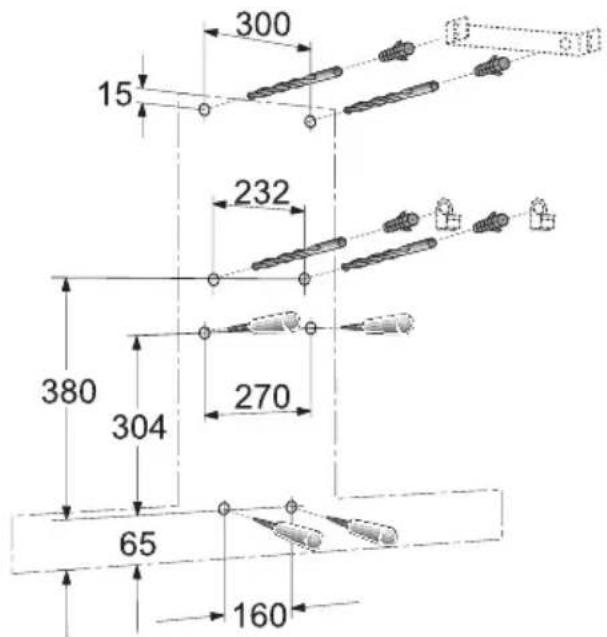

2. Tracciare sul muro della cucina una linea mediana dal soffitto fino allo spigolo inferiore della cappa aspirante.
3. Utilizzando la dima, tracciare sul muro le posizioni per le viti e, per agevolare l'aggancio, tracciare il contorno della zona di sospensione.
   Rispettare la distanza minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante.
4. Trapanare 2 fori per la squadra d'arresto superiore e 2 fori per la squadra di arresto inferiore con 0.8mm ed insere i tasselli a paro con il muro.

Avvertenza: tenereconto degli eventuali accessori speciali da montare.

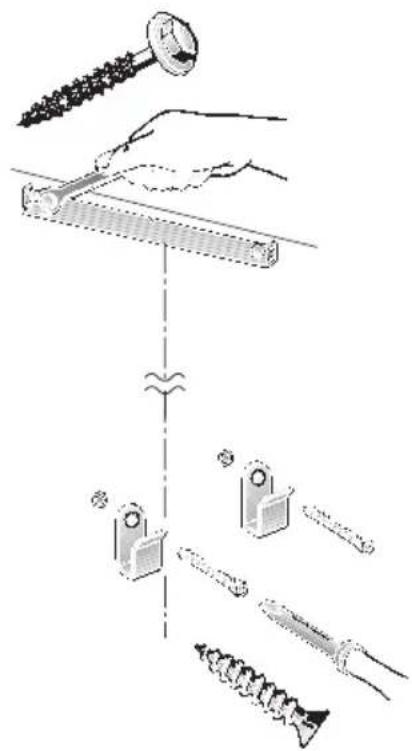

1. Avitare la squadra di arresto superiore e le due squadre di arresto inferiori.

1. Consigliamo di usare l'acclusa lamiera di chiusura se la parete sotto il camino è rivestita, per es. con piastrelle, pietra naturale, acciaio inox, vetro, ...

Montaggio

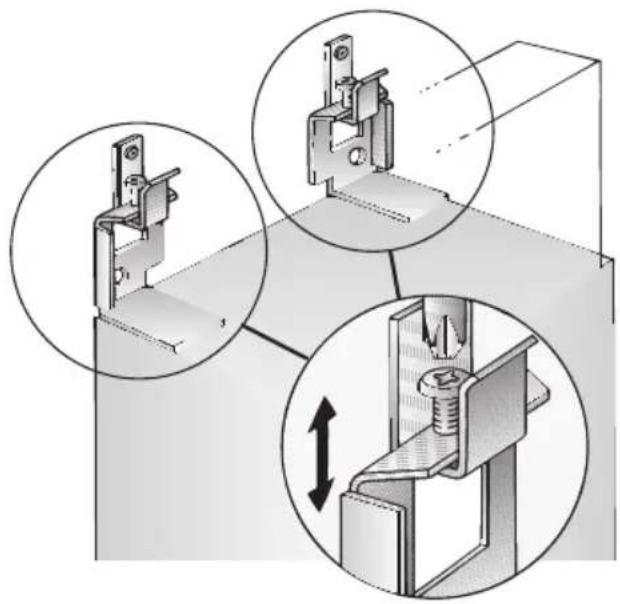

1. Agganciare la cappa aspirante. Allinearla con le viti di regolazione in altezza ed in posizione orizzontale.

Rimuovere il deflettore d'aria (vedi fatto a carbone attivo).

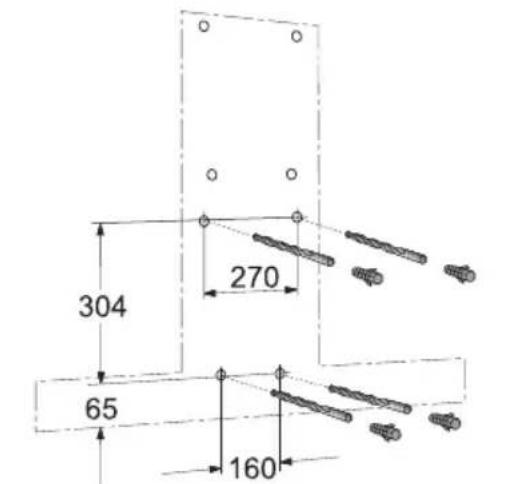

Controllare se i 4 fori di fissaggio inferiori sono tracciati correttamente, altrimenti tracciari di nuovo.

1. Rimuovere la cappa aspirante. Trapanare i 4 fori di fissaggio inferiori 0.8mm ed inseire i tasselli a paro con il muro.

1. Appendere la cappa aspirante ed avvitarla con le autres 4 viti.

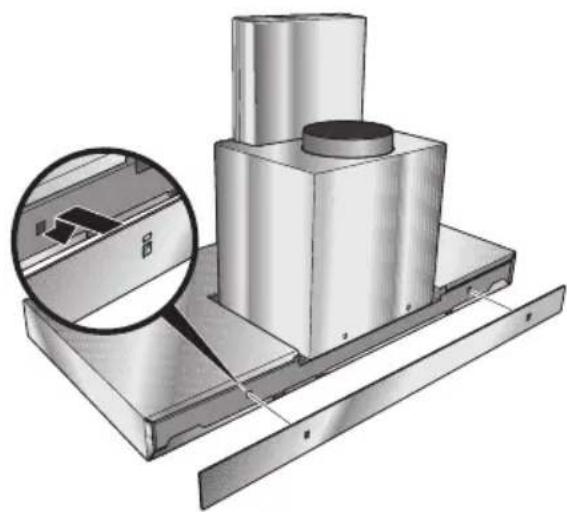

2. Incollare una lamella protettiva su ciaccuno dei fori delle 2 viti di fissaggio inferiori sulla griglia di protezione.

Inserire di nuovo il deflettore d'aria (vedi fatto a carbone attivo).

1. Collegare il tubo.
2. Collegare l'alimentazione elettrica.
3. Staccare con precauzione il foglio protettivo.
   Attenzione a non danneggiare la sensibile superficie.

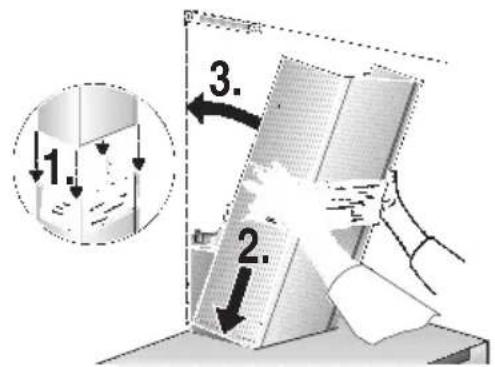

4. Inserire il rivestimento superiore del camino (fessure rivolte verso il basso) nel rivestimento inferiore del camino.
   Nell'introduire le parti una nell'altra è possibile evitare danni p. es. disponendo la dima di montaggio come protezione sullo spigolo del rivistamento inferiore del camino.
5. Inserire除去 il rivestimento completodel camino tenendolo obliquo e poi ruotarlo versus dietro.

Montaggio

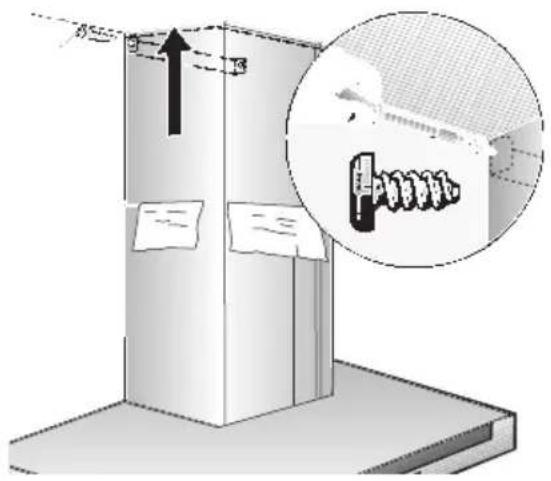

1. Estrarre con precauzione il rivestimento superiore del camino verso l'alto ed avvitarlo lateralmente con 2 viti alla squadra di arresto.

1. Inserire la lastra di vetro.

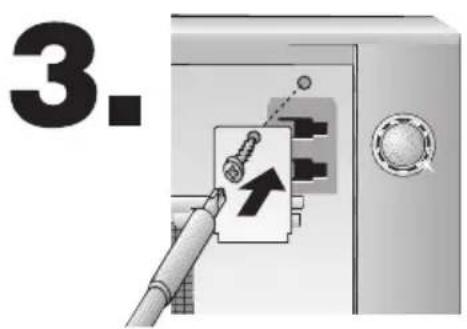

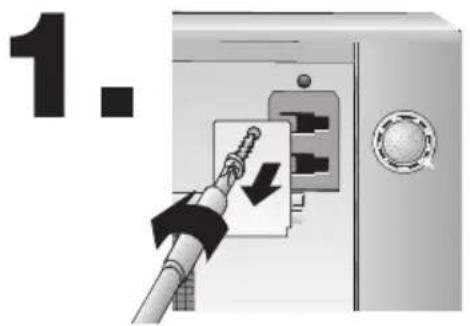

1. Svitare i fermi di
   trasporto a sinistra e a destra. I fermi di trasporto devono
   essere consecnati al cliente e da lui conservati. Dopo la rimozione dei fermi di
   trasporto, per la pulizia e la manutenzione osservare le istruzioni di sicurezza relative ai pericoli di schiacciamo.

2. Rimontare il filtro grassi (vedi istruzioni per l'uso).

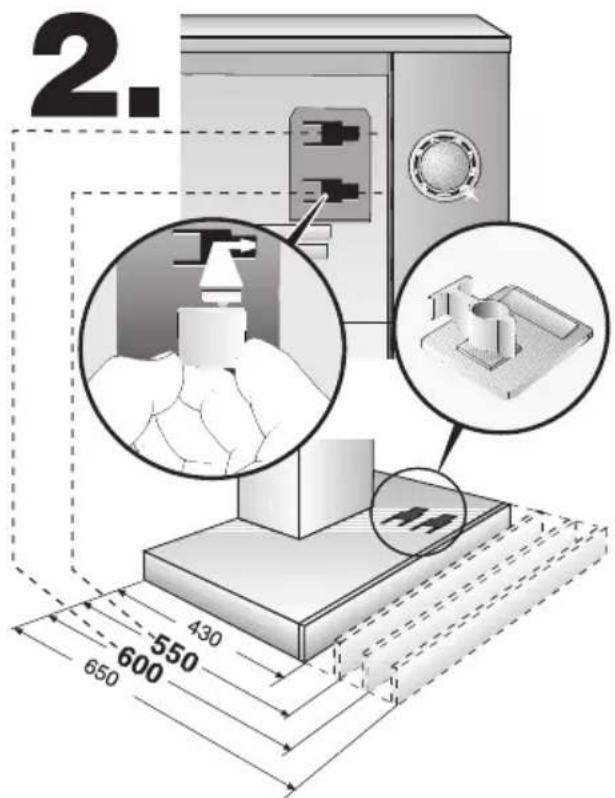

Se necessario, la lunghezza dell'estràbile del filtrò può essere regolata:
