BEDIENUNGSANLEITUNG AW561191 GAGGENAU

Installationszubehör für Abluftbetrieb.

Abluftkanal

AD560-012 für Deckenhöhe

2,27-2,73m

AD560-022 für Deckenhöhe

2,63-3,12 m.

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kliche bleibt weltgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstände zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschliebsbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

Installationszubehör für Umluftbetrieb.
Umluftkanal
AD560-112 für Deckenhöhe
2,36-2,73m
AD560-122 für Deckenhöhe
2,63-3,12 m.
Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zurück.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Kuchendunstes gebunden werden.

Wichtige Hinweise:

These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
These Dunstabzugshaube entspricht den einschlagigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

• Bevor Sie das neue Gerät benutzen, esen Sieitte sorgfältig die Gebrauchsanleitung. Sie enthalt wichtige Informationen für ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
  Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.
  Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Ve Altgeräte vor.

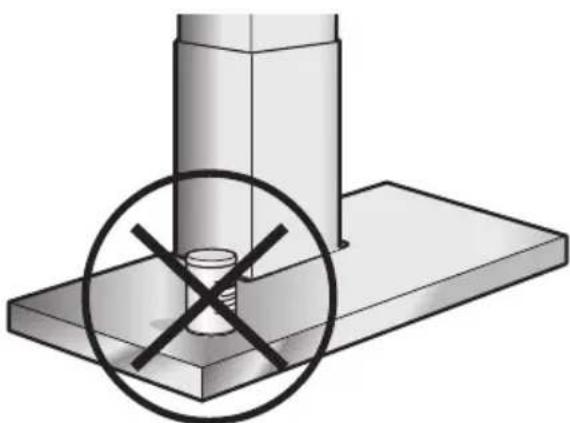

Transportsicherung:

Die Transportsicherung verhindert das Herausgleiten des Filterauszuges.
Prufen Sie, ob die Transportsicherung vom Installateur entfernt wurde (siehe Montageanleitung).
Bewahren Sie die Transportsicherung für einen eventuellen Umzug gut auf.

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über länger Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Sicherheitshinweise

Unter der Dunstabzugshaube nicht flambieren. Brandgefahr am Fettfilter durch aufsteigende Flammen.
Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhützte Fette oder Ole können sich leicht entzünden.
Darum Speisen mit Fetten oder Olen,
z. B. Pommes frites, nur unter Aufsicht
zubereiten.
Ist das Gerät beschädigt, dürfen Sie es nicht in Betriebnehmen.
Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
These Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.

Dunstabzugshaube vor der ersten Inbetriebnahme sorgfältig reinigen.
Keine Gegenstände auf der Dunstabzugshaube abstellen.

Die Gleitflächen des Filterauszuges)dürfen nicht verschmutzt sein. Gleitspuren konnen entstehen. Siebeeinträchtigen jedoch nicht die Funktion.

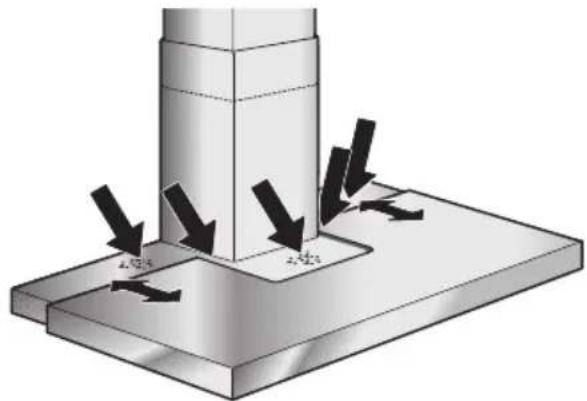

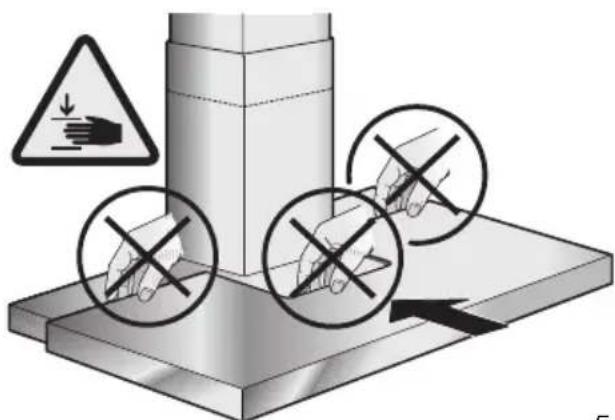

Beim Bewegen des Filterauszuges nicht mit der Hand in die markierten Stellen greifen, Quetschgefahr!

Der Kuchendunst wird am wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn.
Ausschalten der Dunstabzugshaube erst weniger Minuten nach Kochende.

Einschalten des Lufters:

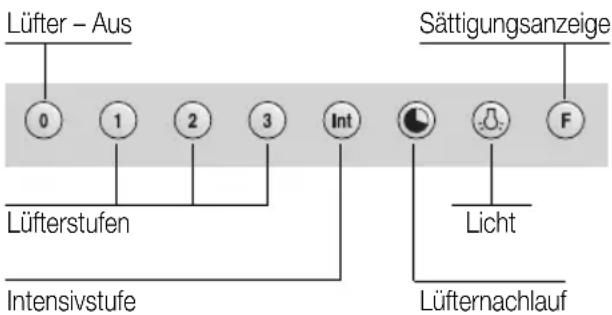

Drucken Sie die Taste 1, 2 oder 3, oderziehen Sie den Filterauszug aus.
Wenn Sie nur den Filterauszug ausziehen, schaltet der Lufter auf Stufe 2.

Ausschalten des Lufters:

Drucken Sie die Taste 0.

Intensivstufe:

Durch die Intensivstufe wird die hochste Leistung erreicht. Sie wird kurzzeitig benötigt.

Beim Anbraten und Braten in der offenen Pfanne sollen die Taste Int für Intensivstufe gedrückt werden.
Haben Sie die Haube durch Betätigkeiten der Intensiv-stufe eingeschaltet, wird diese automatisch nach einer Dauer von 5 Minuten wieder ausgeschaltet.
Drücken Sie die Taste Int während die Haube in der Luftungsstufe 1, 2 oder 3 betrieben wird, schaltet die Elektronik automatisch nach 5 Minuten auf die zuvor gewählte Luftungsstufe darüber.
Möchten Sie die Intensivstufe vor Ablauf der 5 Minuten beenden, drücken Sie die Taste 0 ("Motor aus") oder eine andere Stufe. Die Absaugung der Wandhaube kann natürlich jederzeit mit der Taste 0 ("Motor aus") ausgeschaltet werden.

Spezialfunktionen: Intensiv-Zeitdauer:

Durch gleichzeitiges Betätigkeiten der Int-Taste und der Tasten 1, 2 oder 3 können Sie die Zeitdauer der Intensiv-Stufe auf 3, 5 oder 10 Minuten einstellen und abspeichern; Auslieferungszustand sind fünf Minuten, d.h. Tastenkombination Int/Taste 2.

Lüfternachlauf:

Der Nachlauf ist in einer beliebigen Stufe möglich. Drücken Sie zuerst die gewünschte Taste 1, 2, 3 oder Int und betätigten Sie dann die Taste

Die Nachlaufzeit beträgt für alle Stufen zehn Minuten. Nach diesen zehn Minuten schaltet sich die Luftung automatisch ab, die Beleuchtung bleibt weiterhin an.

Intervalall-Luftung:

One Besonderheit these Gerätes ist die Intervallüfung. Dies ist ein automatisches periodisches Einsatzen der Luftung für jeweils fünf Minuten pro Stunde. Sie können diese Funktion durch gleichzeitiges Betätigten der Taste 0 und, je nach gewünschter Absaugleistung, der Taste 1, 2 oder 3 einschalten.

These Betriebsart wird durch wechselndes Leuchten des -asters mit der entsprechenden Stufen-Anzeige angezeigt.

Die Intervall-Luftung wird durch Drucken der Taste 0 ausgeschaltet.

Beleuchtung:

Drücken Sie kurz die Taste zum Einund Ausschalten.
Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.
Einstellen der Helligkeit: Halten Sie die Taste gedrückt, bis die gewünschte Helligkeit erreicht ist.

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Sattigungsanzeige:F

Nach einer Betriebszeit von 30 Stunden blinkt die Fettfilter-Sattigungsanzeige F. Das Blinken dieser Kontrolleuche signalisiert Ihnen, dass die Fettfilter gereinigt werden sollenen. Selfstverständlich ist das Reinigen der Fettfilter jederzeit, auch ohne Blinken der Fettfilter-Sattigungsanzeige, möglich.

Reinigen der Metall-Fettfilter:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1 x im Monat gereinigt werden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfährung möglich.
Der Filter muss locker in der Geschirrspulmaschine liegen. Erarf nicht eingeklemmt sein.

Wichtig:

Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen. Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden. Danach abbursten, gut ausspelen und abtropfen lessen.

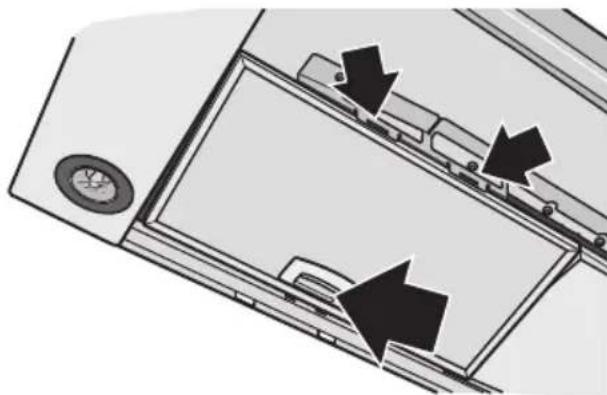

Aus- und Einbau den Metall-Fettfilter:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

Wechseln Sie die Fettfilter nur bei eingeschobenem Filterauszug.

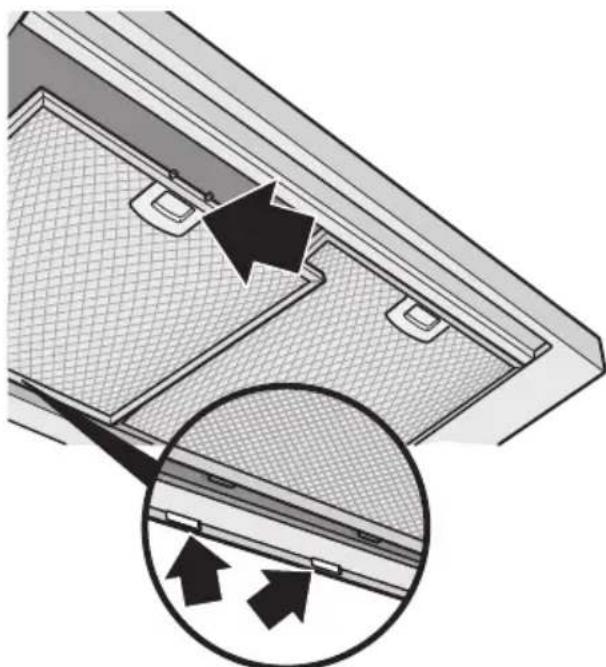

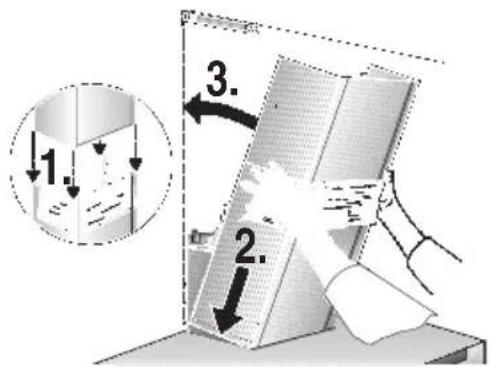

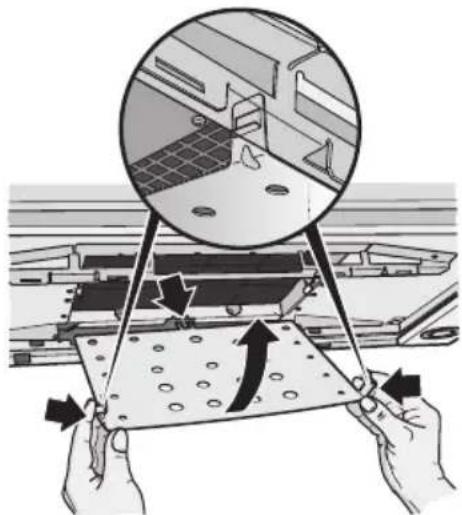

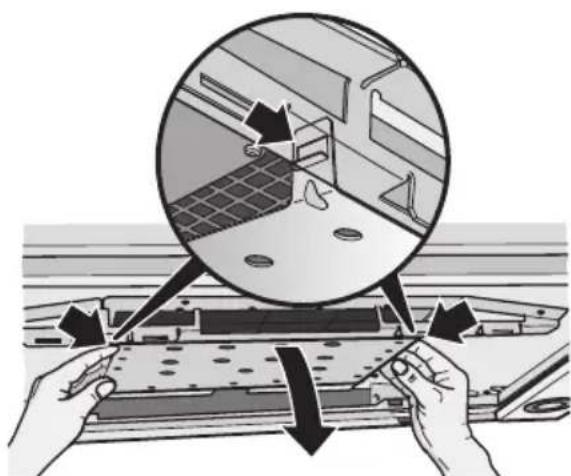

1. Drucken Sie die Rasten der vorderen Fettfilter und klappen Sie die Fettfilter ab.

1. Drucken Sie die Rasten der hinteren Fettfilter und klappen Sie die Fettfilter ab.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.
3. Löschen Sie die Anzeige F.

Drucken Sie die Taste F.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgebung vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Einbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

Wechseln Sie die Fettfilter nur bei eingeschobenem Filterauszug.

1. Bauen Sie die Fettfilter aus (siehe Ausund Einbauen der Metall-Fettfilter).
2. Entfernen Sie das Luftleitblech.

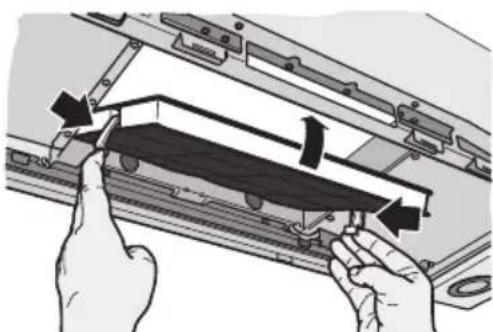

1. Setzen Sie den Aktivkohlefilter ein. Die Laschen müssen seitlich einrasten.

1. Setzen Sie das Luftleitblech wieder ein. Die Laschen müssen seitlich einrasten.

1. Bauen Sie die Fettfilter ein (siehe Aus- und Einbau den Metall-Fettfilters).

Wechsel des Aktivkohlefilters:

Beinormalem Betrieb (taclich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungebahr 1× im Jahr ausgetauscht werden.
Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör).
Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.

Reinigen und Pflege

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

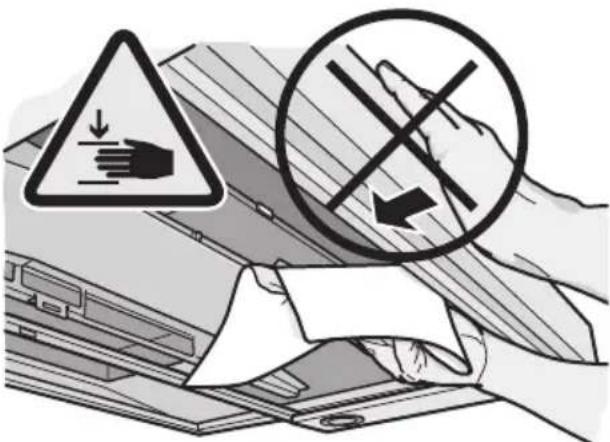

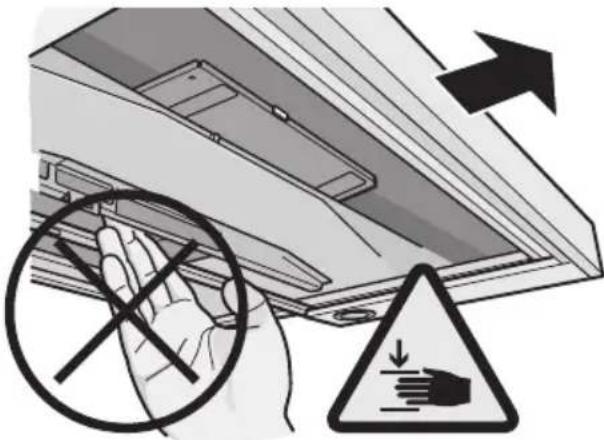

Zum Reinigen den Filterauszug ausziehen. Dabei nicht mit der Hand zwischen die Filteraufhängungen fassen, Quetschgefahr!

Während der Reinigung den Filterauszug nicht einschieben, Quetschgefahr!

Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.

Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen.

Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Die Bedientasten nur mit milder Spullauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

• Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
  Reinigen Sie nur in Schliffrichtung.
  Wir empfehlen unseren Edelstahlreiniger Nr. 461731. Bestell-Adresse siehe beiliegendes Service-Heft.

Aluminium-, Lack- und Kunststoffoberflächen:

Keine trockenen Tücher verwenden.
- Verwenden Sie ein mildes Fensterreinigungsmittel.
Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.

Luftleitblech:

Das Luftleitblech kann zum Reinigen entfernt werden.

Aus- und Einbauen siehe Filter und Wartung - Aktivkohlefilter.

Beachten Sie die Garantiebestimmungen im beiligenden Service-Heft.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
   Die Halogenbirmen werden bei Betrieb sehr heiß. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungs-gefahr.
2. Nehmen Sie den Lampenring mit einem Schraubendreher oder ähnlichem ab.

1. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht Funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Störungen

Wenn in der Anzeige ein Ferscheint:

Siehe Abschnitt „Filter und Wartung".

Wenn sich die Dunstabzugshaube nicht bedienen lasst:

Fur ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. Danach neu einschalten.

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anrufitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.

Für Beanstandungen die aufhung und Ausführung derhrstrecke zurückzufahren sind,ernimmt der Hersteller dernstabzugshauben keineWährleistung.

Wichtige Hinweise

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.
Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu Innen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

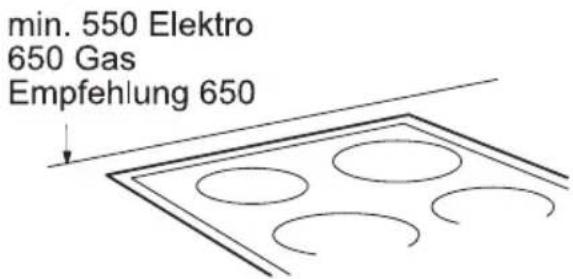

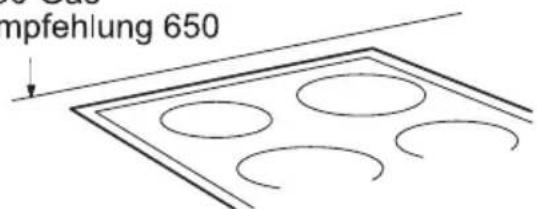

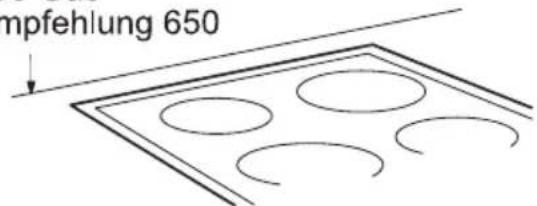

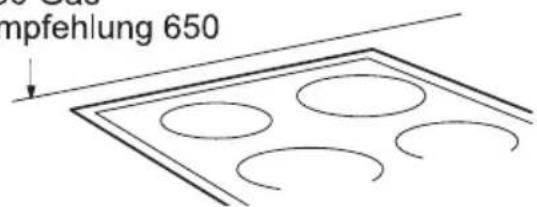

Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 550 mm, Abb. 1.
Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgegeben kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden.
Theseinschänkung gilt nicht für Gas-Herde und Gas-Mulden.
Jekleiner der Abstandzwischen Dunstabzugshaube und Kochstellen destogroberist die Mochigkeit,dassich durch aufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gultigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaubearf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50~mm
Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfräger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

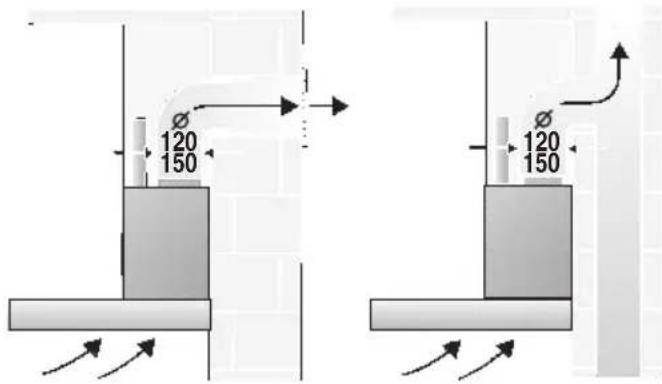

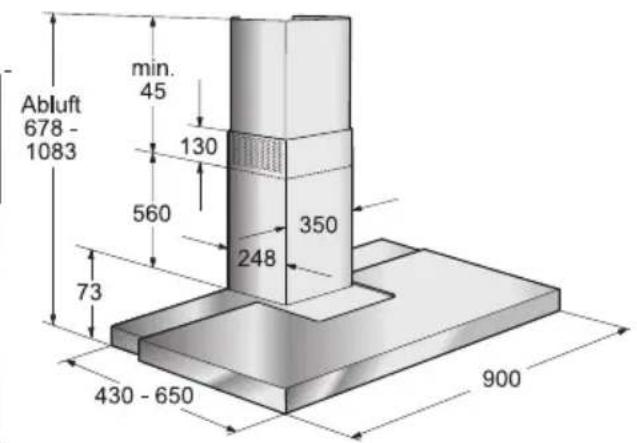

Abluftbetrieb:

Installationszubehör für Abluftbetrieb.

Abluftkanal

AD560-012 für Deckenhöhe

2,27-2,73m

AD560-022 für Deckenhöhe

2,63-3,12 m.

Die Abluft wird über einen Luftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlufung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schonsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschreiben Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattes Abluftrohr.
Möglichst weniger Rohrbögen.
Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren,vielen Rohrbogen oder kleineren Rohrdurchmessern fuhrt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

4 Fur Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzufahren sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Rundrohre:

Wir empfehlen Innendurchmesser 150 mm,chod mind. 120~mm

Flachkanale mussen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.

Sie sollen den keine scharfen Umlenkungen haben.

120 mm ca. 113 cm³
150 mm ca. 177 cm

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Umluftbetrieb:

Installationszubehör für Umluftbetrieb.

Umluftkanal

AD560-112 fur
Deckenhöhe
2,36-2,73m
AD560-122 fur
Deckenhöhe
2,63-3,12 m.

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Anschluss Abluftrohr 150 mm:

Abluftrohr direkt am Luftstutzen befestigen.

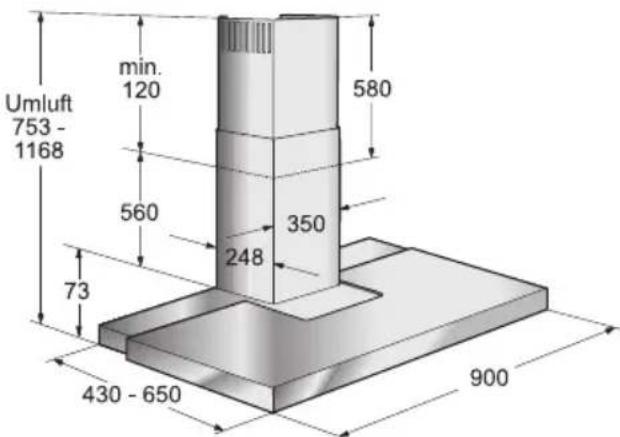

Anschluss Abluftrohr 120 mm:

Reduzierstutzen direkt am Luftstutzen befestigen.

Abluftrohr am Reduzierstutzen befestigen.

Vor der Montage

Vorbereiten der Wand

Die Wand muss eben und senkrecht sein.
Fur festen Halt der Dubel ist zu sorgen.

Gewicht in kg:

Abluft Umluft
	29,127,7

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorehalten.

Elektrischer Anschluss

Die Dunstabzugshaubearf Nur an eine vorschrifsmaBig installierte Schutzkontaktsteckdose angeschlssen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenaum des Gerätes - zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Lange der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaubearfind in jeder Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden.
InstallationsseitigistineTrennvorrichtung vorzusehen.Als Trennvorrichtung gelten Schalter mit einer Kontaktoffnung von mehr als 3mm und allpoliger Abschaltung.Dazu gehoren LS-Schalter und Schutze.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.

These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Die Dunstabzugshaube ist für die Montage an die Kuchenwand vorgesehen.

1. Fettfilter abnehmer (siehe Gebrauchsanleitung).
2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anziehnen.
3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreiben und zum leichteren Einhängen die Kontur des Einhangebereiches anziehnen.

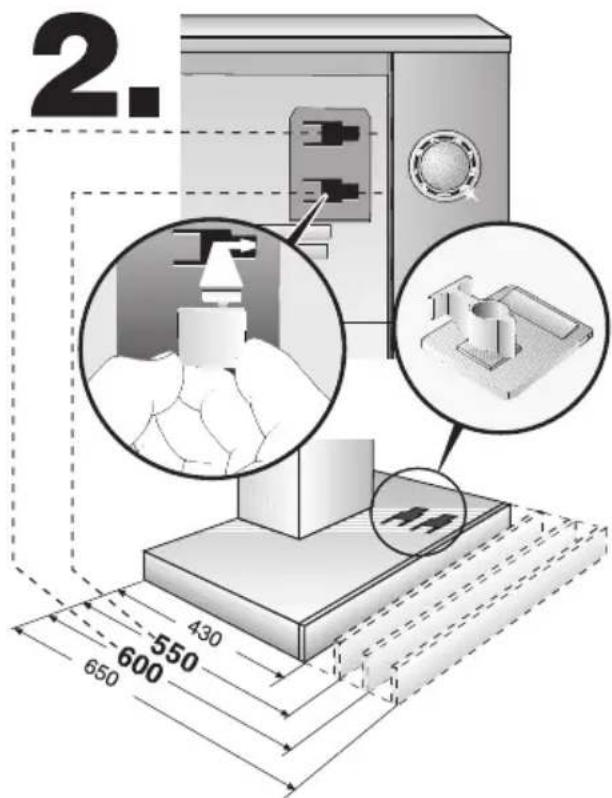

   Auf Mindestabstand Kochstelle - Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.

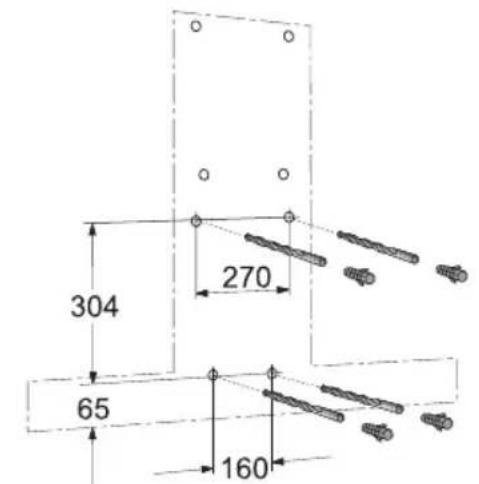

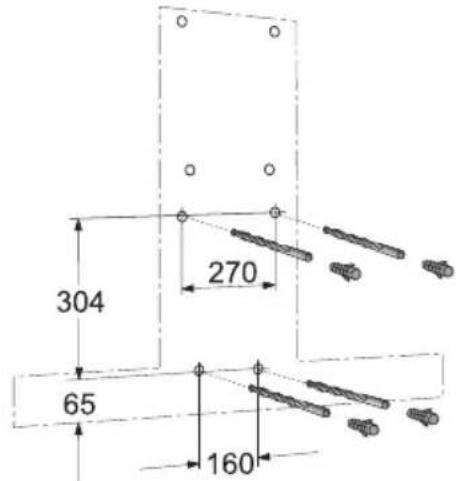

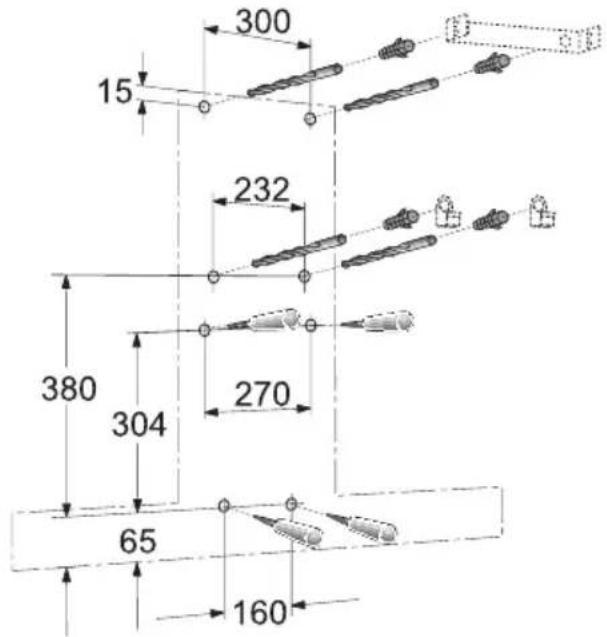

4. 2 LÖcher für den oberen und 2 LÖcher für den unteren Haltewinkel 8 mm bohren und Dubel wandbündige indrücken.

Hinweis: Achten Sie auf eventuell zumontierende Sonderzubehörteile.

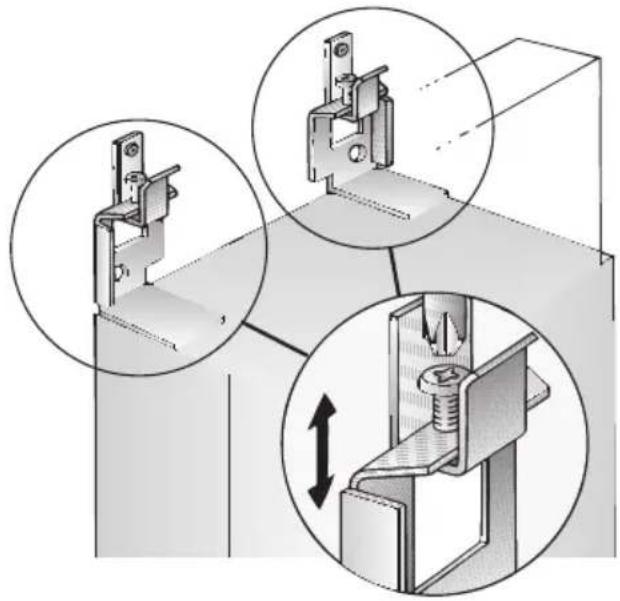

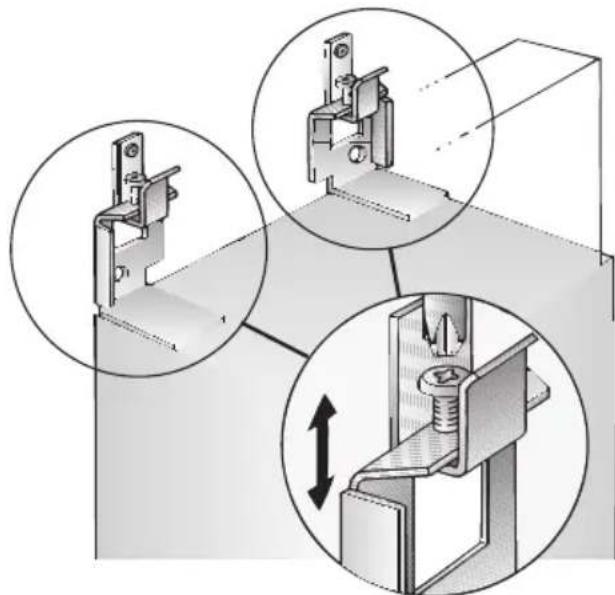

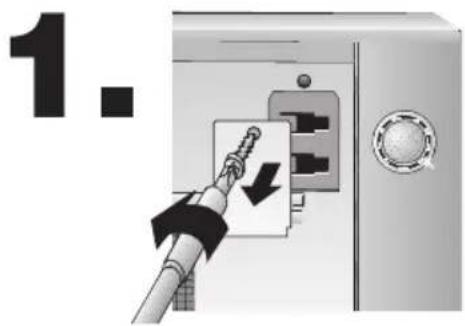

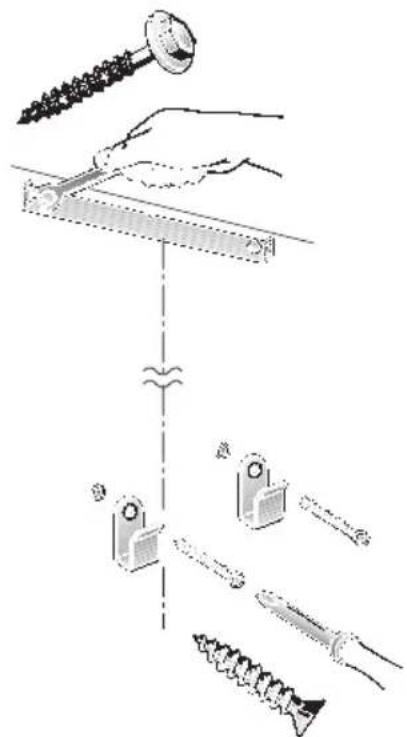

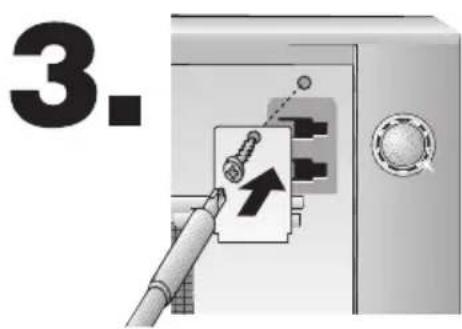

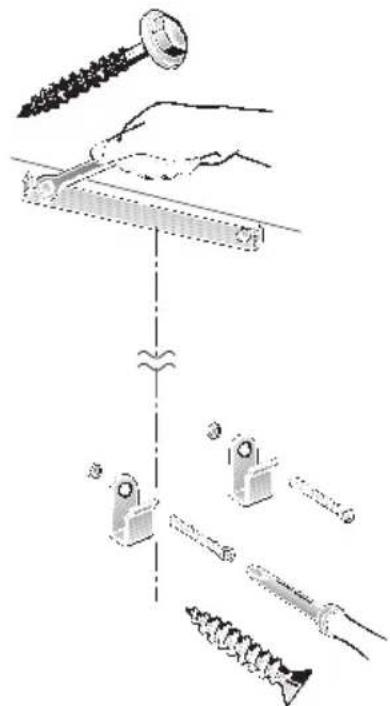

1. Den oberen und die zwei unteren Haltewinkel anschrauben.

1. Wir empfehlen das beiliegende Abschlussblech einzusetzen, wenn die Rückwand unterhalb der Esse durch (z. B. Fliesen, Naturstein, Edelstahl, Glas . . .) abgesetzt ist.

Einbauen

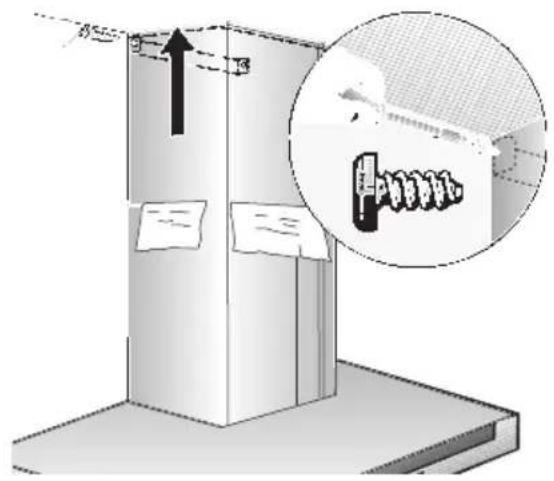

1. Dunstabzugshaube einhängen.
   Höhe und waagerechte Lage mit den Verstelltschrauben ausrichten.

Luftleitblech entfernen (siehe Aktivkohlefilter).
Prufen, ob die 4 unteren Befestigungslöcher richtig angezeichnet sind, ggf. neu anziehnen.

1. Dunstabzugshaube abnehmen. Die 4 unteren Befestigungslöcher 8 mm bohren und die Dubel wandbündig eindrücken.

min. 550 Elektro
650 Gas
Empfehlung 650

1. Dunstabzugshaube einhängen und mit den restlichen 4 Schrauben festschrauben.
2. Je eine Abdeckfolie über die LÖcher der 2 unteren Befestigungsschrauben auf das Schutzgitter kleben.

Luftleitblech wieder einsetzen (siehe Aktivkohlefilter).

1. Rohrverbindung herstellen.
2. Elektrische Verbindung herstellen.
3. Schutzfolie vorsichtig abziehen.

Vermeiden Sie Beschädigungen der empfindlichen Oberflächen.

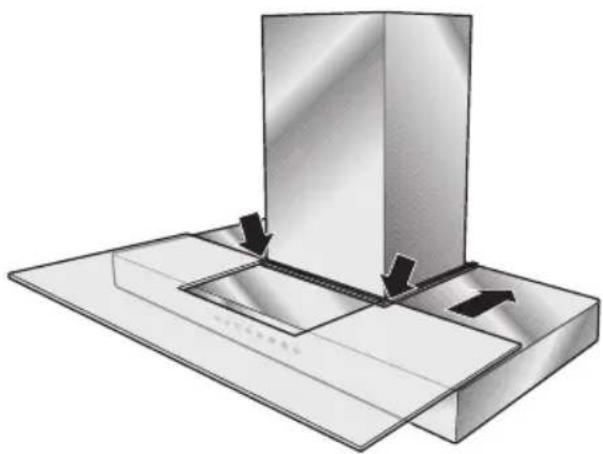

1. Die obere Kaminverblendung (Schlitze nach unten) in die unter Kaminverblendung einschieben.
   Vermeiden Sie Kratzer beim Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblundung legen.
2. Die komplette Kaminverblendung schrag einsetzen und nach hintenschwenken.

Einbauen

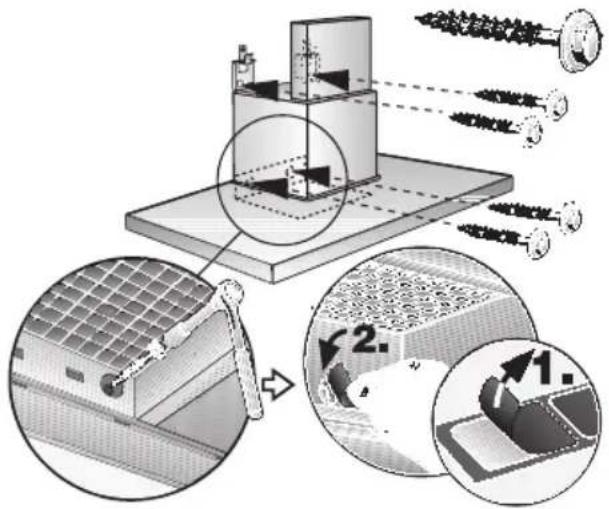

1. Die obere Kaminverblendung vorsichtig nach oben ausziehen und mit 2 Schrauben seitlich an den Haltewinkel schrauben.

1. Glasplatte einsetzen.

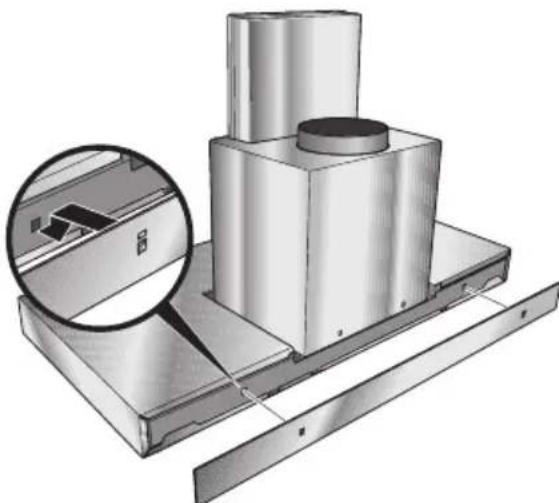

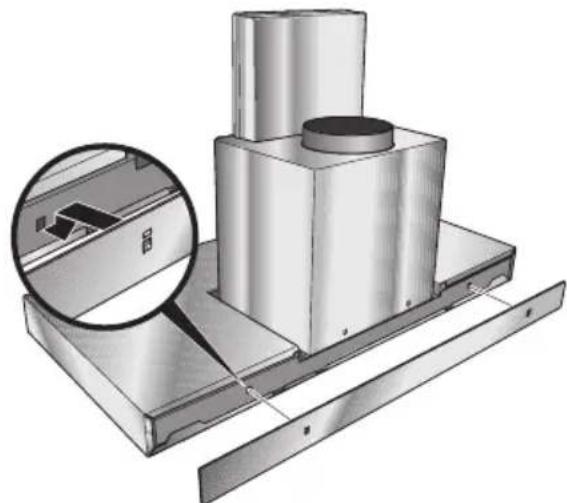

1. Transport-sicherungen links und rechts abschrauben. Die Transport-sicherungen müssen dem Kunden zur Aufbewährung übergeben werden. Beachten Sie nach dem Entfern der Transportssicherungen die Sicherheitshinweise und die Hinweise bei Reinigen und Pflege bezüglich Quetschgefahren.

2. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).

Bei Bedarf kann die Länge des Filterauszuges verstellt werden:

min. 550 Elektro
650 Gas
Empfehlung 650

Als de afzuigkap nicht kan worden bediend:

650 Gas
Empfehlung 650

min. 550 Elektro
650 Gas
Empfehlung 650

Der Kuchendunst wird am wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn.
Ausschalten der Dunstabzugshaube erst weniger Minuten nach Kochende.

120 mm ca. 113 cm²
150 mm ca. 177 cm³

min. 550 Elektro
650 Gas
Empfehlung 650

min. 550 Elektro
650 Gas
Empfehlung 650

min. 550 Elektro
650 Gas
Empfehlung 650

650 Gas
Empfehlung 650

min. 550 Elektro
650 Gas
Empfehlung 650

YnodEiE: PooeEe Ta eepn EIDIKwv Eapntmuaw, ta onoia npenei evexouevwc va tootheTbouv.

1. Biodowte TIC naW KAI TIC DUO KATOWVVIc ouyKpatnong.

1. Zaç ouviotoué va tooθeɪnóeTe to ðlaσμa-τελειωμa nounapaδiδeTaɪ μa zi μεtnouokεuŋ, otav n επeνδouon tou onioiou toixμatoc (π.x. πλakiδia toixou, φοικη πετρα, avoεidωtoC xalβac, yuaI, ...) φθavei movo eXpi Kātw anTo v anoppoΦηTnpa Tūnou τcaikou.

1. Kpεμαστε tov anoppoΦηntηρa.

EuuypaumioTeTovOTo uoskai otny opizovriaeon mE TICBis pueoianc..

Apaipoe Tn laapiva oynonc aepa (Bλ. pio evpyou avpaka).

EETAOE av 4 kATW TPUEC OTepewonc Eiva oot a oxdeltaevc, evoxevwTc oxdeltaeE K Vou.

1. NaPTe Tov anoppoqntnpa kouzivaç.

AvoiTe 4 kaTw TpuNc OTepewonc
ue diuETPO 8 mm kai tonoTheNTe
ueoa aute c ta ounat npooNO uE
npooNO uE tov toixo.npooNO uE
tov toixo.

min. 550 Elektro

650 Gas

Empfehlung 650
