GEBRUIKSAANWIJZING TCHP 1538 PC EINHELL

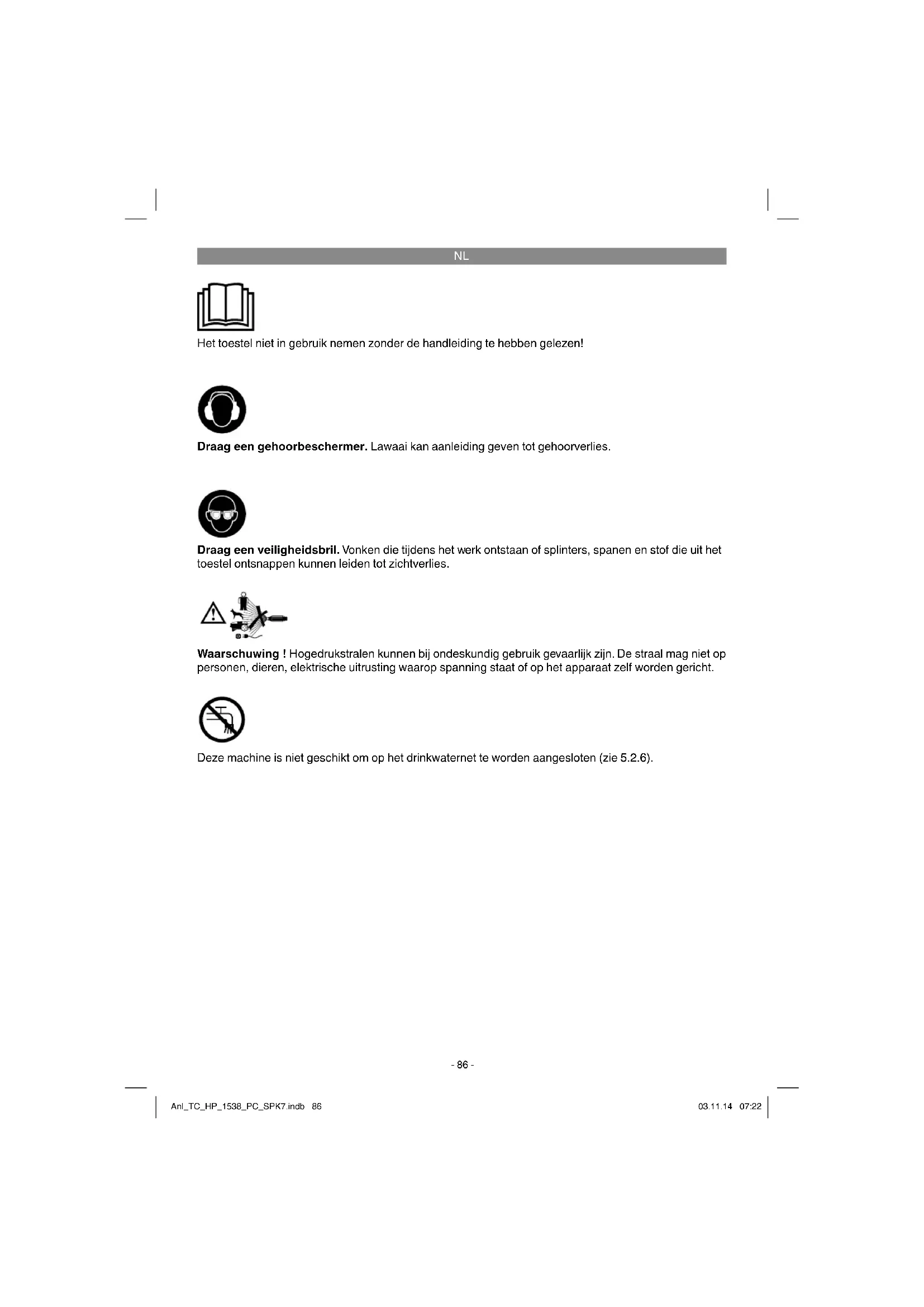

Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies. Het toestel niet in gebruik nemen zonder de handleiding te hebben gelezen! Waarschuwing ! Hogedrukstralen kunnen bij ondeskundig gebruik gevaarlijk zijn. De straal mag niet op personen, dieren, elektrische uitrusting waarop spanning staat of op het apparaat zelf worden gericht. Deze machine is niet geschikt om op het drinkwaternet te worden aangesloten (zie 5.2.6). Anl_TC_HP_1538_PC_SPK7.indb 86Anl_TC_HP_1538_PC_SPK7.indb 86 03.11.14 07:2203.11.14 07:22NL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

2. Houder voor accessoires

3. AAN/UIT-schakelaar

4. Aansluiting watertoevoer

7. Aansluiting hogedrukslang

12. Snelaansluitsysteem

14. Mondstuk met puntvormige/brede straal

Gelieve de volledigheid van het artikel te controle- ren aan de hand van de beschreven leveringsom- vang. Indien er onderdelen ontbreken gelieve zich binnen de 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter mits vertoon van een geldig bewijs van aankoop of tot de dichtstbijzijnde desbetreff ende bouwmarkt.. Gelieve daarvoor de garantietabel in de garantie- bepalingen aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Reinigingsmiddelreservoir

Mondstuk met puntvormige/brede straal

Veiligheidsinstructies

3. Reglementair gebruik

De hogedrukreiniger is bedoeld voor particuliere gebruikers voor het reinigen met hoge druk van voertuigen, machines, gebouwen, voorgevels enz. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Anl_TC_HP_1538_PC_SPK7.indb 87Anl_TC_HP_1538_PC_SPK7.indb 87 03.11.14 07:2203.11.14 07:22NL

Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

• De ontwerpdruk is afhankelijk van het ingezette toebehoren. Gevaar! Geluid en vibratie De geluids- en vibratiewaarden werden bepaald volgens EN 60335-2-79. Geluidsdrukniveau L

..........................................3 dB Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60335-2-79. Trillingsemissiewaarde a

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap wordt gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen. De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onder- ling te vergelijken. De vermelde trillingsemissiewaarde kan ook wor- den gebruikt om voor begin van de werkzaamhe- den de nadelige gevolgen te beoordelen. Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

Draag handschoenen. Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be- diend. Volgende gevaren kunnen zich voordo- en in verband met de bouwwijze en uitvoe- ring van dit elektrisch gereedschap:

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder- houden.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Waarschuwing! Verwijder altijd de netstekker uit het stop- contact voordat u het gereedschap anders afstelt.

5.1 Correct gebruik van het toestel

De hogedrukreiniger dient op een effen veilig oppervlak te worden opgesteld.

Bij elke bediening van de machine is het aan te bevelen de juiste bedieningspositie in acht te nemen: één hand aan het pistool, de ande- re hand aan de lans.

De waterstraal mag nooit worden gericht op elektrische leidingen of op de machine zelf.

om een beschadiging van de pomp in stil- stand te voorkomen.

Da machine mag geenszins in ruimten met potentieel explosieve atmosfeer worden ge- bruikt

De werktemperatuur moet tussen +5 en + 60°C liggen.

Er mogen geen afdekkingen worden verwij- derd noch wijzigingen aan de lans of de spro- eikoppen worden verricht.

De hogedrukreiniger is berekend om met koud of matig warm water (max. tot 60° C) te werken, hogere temperaturen hebben schade aan de pomp tot gevolg.

Het toegevoerde water mag niet vervuild noch zand houdend noch met chemische producten zijn belast die nadelige gevolgen zouden kunnen zijn voor de werking van het gereedschap en de duurzaamheid van de machine kunnen verkorten. Waarschuwing explosiegevaar Geen brandbare vloeistoff en versproeien. Waarschuwing Water dat door een terugstroomverhinderaar is gestroomd wordt als niet drinkbaar beschouwd. Waarschuwing Als reinigingsmiddel op uw huid of in de ogen terechtkomt, spoel dan meteen met veel schoon water. Ga dan naar een dokter of volg de instruc- ties vermeld op het veiligheidsinformatieblad of van de spoelmiddelfabrikant op.

Schuif de houder voor toebehoren (2) op de hogedrukreiniger (5). Deze kan worden gebruikt om het pistool (8), de verlenging (9) en de hoge- drukslang (15) plaatsbesparend op te bergen. Aanwijzing! Om de hogedrukreiniger te gebrui- ken moet de drukslang helemaal zijn afgewikkeld.

5.2.2 Montage van de opzetstukken (afb. 2)

Vóór de inzet van de hogedrukreiniger (5) moet u eerst de verlenging (9) op het pistool (8) bevesti- gen door hem erin te schuiven en te draaien. Vervolgens schuift u het rotormondstuk (13) of het reinigingsmiddelreservoir (10) door middel van het snelaansluitsysteem op de verlenging (9). Rotormondstuk Gebruik voor bijzonder hardnekkige vervuilingen het rotormondstuk (13). Lans puntvormige/brede straal (14) Door draaien van de sproeikop kan de puntvormi- ge straal in een vlakke straal worden veranderd (fi g. 8). Reinigingsmiddelreservoir Door aan het instelwiel (11) te draaien (+ / -) kunt u de bijmenging van het reinigingsmiddel instel- len. Wij raden u echter aan om altijd spaarzaam om te gaan met het reinigingsmiddel.

5.2.3 Montage handvat (fi g. 5)

Schuif het handvat (1) op de hogedrukreiniger (5) en bevestig dit met de 4 schroeven (lang).

5.2.4 Montage terrasreiniger (fi g. 6-9)

Druk het verlengstuk voor de terrasreiniger (16) in de daartoe voorziene uitsparing. Draai de ter- rasreiniger (16) vervolgens om en draai de beide schroeven (kort) aan. Vervolgens plaatst u de rotor (17) op de terrasreiniger (16) en bevestigt u deze door de klembeugel erin te schuiven. Daarna kunt u de terrasreiniger (16) met het snelaansluitsysteem (12) op het verlengstuk (8) zetten.

5.2.5 Aansluiting hogedrukslang (fi g. 3/4)

Sluit de hogedrukslang (15) aan aan het pistool (8) en aan de hogedrukreiniger (5). Aanwijzing: De aansluitingen voor de hogedrukslang resp. van het toebehoren zijn uitgerust met een snela- ansluitsysteem (12), voor de montage gewoon de slang resp. het toebehoren op de bijhorende aansluiting schuiven. Om de slang resp. het toe- behoren eraf te nemen hoeft alleen het snelaans- luitsysteem (12) te worden bediend. Controleer echter vóór elke montage of het snela- ansluitsysteem (12) juist is vastgeklikt. Trek hier- voor kort aan de slang resp. het toebehoren.

5.2.6 Aansluiting watertoevoer (fi g. 1/4)

De aansluiting voor de watertoevoer (4) is uitge- rust met een aansluitstuk voor standaard slang- koppelingssystemen. Steek de slangkoppeling van de toevoerslang (min. Ø 1/2“) de aansluiting voor watertoevoer (4) op. Anl_TC_HP_1538_PC_SPK7.indb 89Anl_TC_HP_1538_PC_SPK7.indb 89 03.11.14 07:2203.11.14 07:22NL

Gebruik voor de watertoevoer altijd een versterkte waterslang met een in de handel verkrijgbare kop- peling. De lengte moet minstens 6,0m bedragen (niet meegeleverd).

5.2.7 Elektrisch aansluiting (fi g. 1)

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het toestel aan te sluiten.

Let bij gebruik van verlengkabels erop dat die geschikt zijn voor buiten en beschikken over een voldoende aderdoorsnede: 1 tot 10 m: 1,5mm

Steek de netstekker aan de netkabel het stopcontact in.

De machine bestaat uit een ondergroep met een pomp die afgedekt is door een stootvaste behu- izing. De machine is voorzien van een lans en een handig pistool voor een optimale werkpositie waarvan vorm en uitrusting overeenkomen met de geldige voorschriften.

6.1 Inbedrijfstelling:

Als u de hogedrukreiniger helemaal hebt gemon- teerd en alle aansluitingen hebt uitgevoerd kan u als volgt aan de slag gaan: Open de watertoevoer. Druk op de borgbout a (fi g. 2) op het pistool en trek de trekker b (fi g. 2) terug zodat de in het gereedschap voorhanden zijnde lucht kan ontsnappen. Zet het toestel aan door de AAN/UIT-schakelaar (fi g. 1/3) naar de stand „ON“ te brengen. Bedien nu de trekker (b). Om het toestel uit te schakelen laat u de trekker (b) los, het toestel gaat dan over naar de standby- modus. Zodra u de trekker (b) opnieuw bedient herstart de hogedrukreiniger. Om de hogedrukreingier helemaal uit te schake- len brengt u de AAN/UIT-schakelaar (fi g. 1/3) naar de stand „OFF“.

6.2 Inzet van reinigingsmiddelen

Vul het reinigingsmiddelreservoir (10) met een geschikt reinigingsmiddel.

De bijmenging van het reinigingsmiddel ge- beurt automatisch bij lage druk. Aanwijzing: Gebruik alleen reinigingsmiddelen die uitdrukkeli- jk geschikt zijn voor hogedrukreinigers.

6.3 Houder pistool/toebehoren (fi g. 1)

Om het pistool en het toebehoren plaatsbespa- rend op te bergen kunnen deze in de daartoe voorziene houder (2) worden bewaard.

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt.

8.2.1 Controle van de wateraanzuigfi lter

De zuigfi lter periodiek controleren om verstoppin- gen te voorkomen die de werking van de pomp in gevaar kunnen brengen. Schroef de aansluitkoppeling voor de water- toevoerslang af van het toestel en maak de zich Anl_TC_HP_1538_PC_SPK7.indb 90Anl_TC_HP_1538_PC_SPK7.indb 90 03.11.14 07:2203.11.14 07:22NL

erachter bevindende toevoerfi lter onder stromend water schoon.

8.2.2 Lange stilstandtijd van de elektrische

pomp Het water in de machine moet na elk gebruik volledig worden afgelaten. Hiervoor moet het apparaat zonder aangesloten watertoevoer in- geschakeld en de trekker (b) ingedrukt worden (max. 1 min.), tot er geen water meer uitkomt. Ver- volgens moet het apparaat worden uitgeschakeld. Als het toestel een tijdje niet werd gebruikt, ont- staan in de elektrische pomp kalkafzettingen die startproblemen kunnen veroorzaken.

8.2.3 Reiniging van het mondstuk (fi g. 11)

Gelieve de meegeleverde naald (A) te gebruiken om een verstopt mondstuk te reinigen.

8.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

Voordat u het toestel naar een andere plaats brengt dient u eerst alle aansluitingen te verwijde- ren; daarna is het toestel vrij voor het transport.

10. Afvalbeheer en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan de grondstofkringloop terug worden ingebracht. Het toestel en zijn accessoires bestaan uit di- verse materialen, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoff en mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_TC_HP_1538_PC_SPK7.indb 91Anl_TC_HP_1538_PC_SPK7.indb 91 03.11.14 07:2203.11.14 07:22NL

12. Mogelijke uitvaloorzaak

Bedrijfsstoring Oorzaak Verhelpen Het toestel werkt niet. - Geen elektrische spanning op het toestel. - Aderdoorsnede van de verleng- kabel te gering of verlengkabel te lang. - Netspanning ligt onder de opgege- ven waarde - Pomp is vastgevroren. - Zekering, netkabel, netstekker controleren en, indien nodig, door vakpersoneel laten vervangen. - Verlengkabels met een grotere aderdoorsnede of kortere verleng- kabels gebruiken. - Indien nodig contact opnemen met de energie-voorzieningsmaats- chappij. - Controleren, indien nodig ontdooi- en. Motor draait, maar er wordt geen druk opgebouwd. - Wateraanzuigfi lter verstopt geraakt. - Luchtaanzuiging in de watertoevo- er. - Uitlaatmondstuk te groot - Waterkraan gesloten. - Wateraanzuigfi lter reinigen. (Zie

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_TC_HP_1538_PC_SPK7.indb 93Anl_TC_HP_1538_PC_SPK7.indb 93 03.11.14 07:2203.11.14 07:22NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Koolborstels, lans, slang Verbruiksmateriaal/verbruiksstukken* Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_TC_HP_1538_PC_SPK7.indb 94Anl_TC_HP_1538_PC_SPK7.indb 94 03.11.14 07:2203.11.14 07:22NL
