BRUKSANVISNING TCHP 1538 PC EINHELL

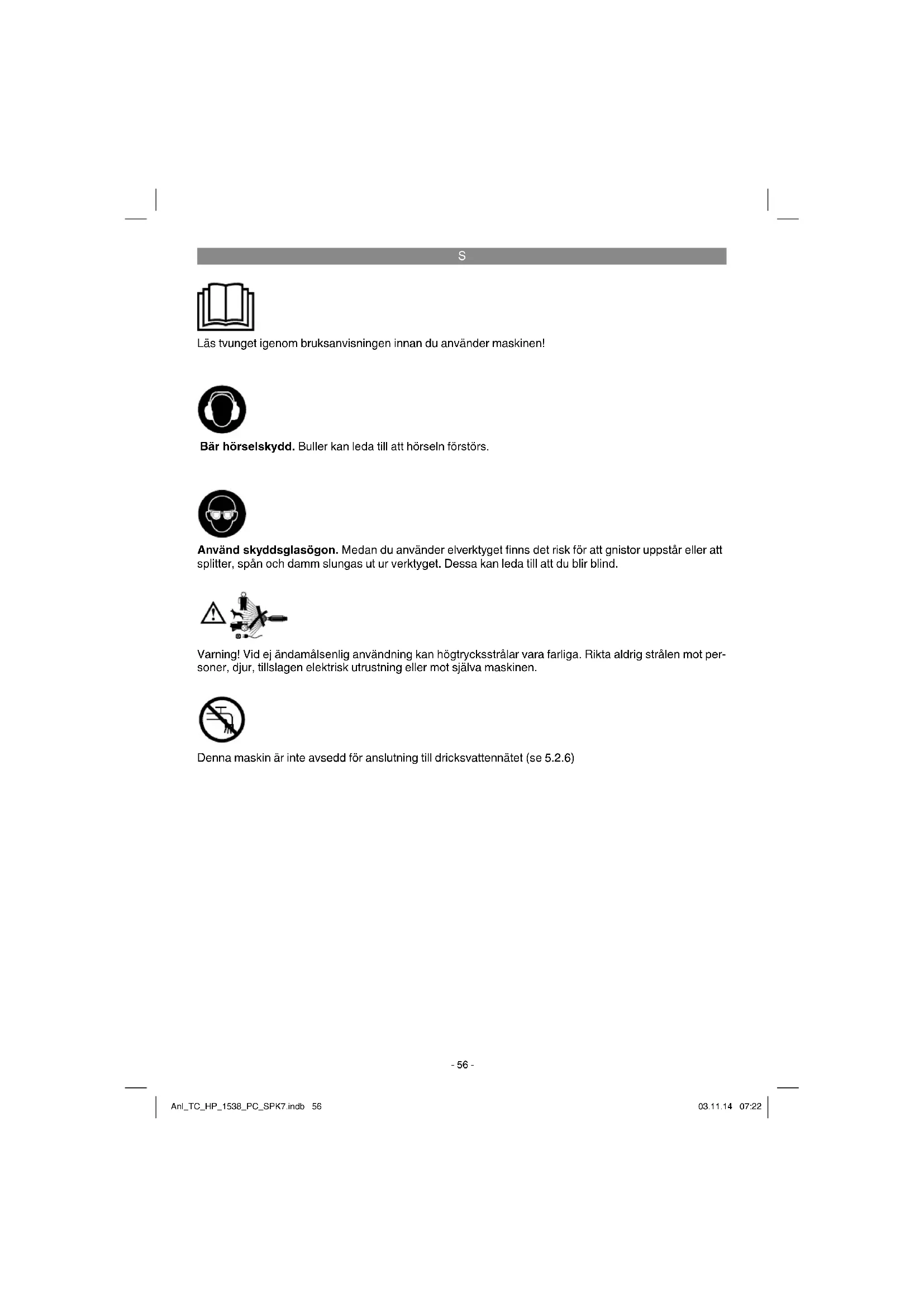

Bär hörselskydd. Buller kan leda till att hörseln förstörs. Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind. Läs tvunget igenom bruksanvisningen innan du använder maskinen! Varning! Vid ej ändamålsenlig användning kan högtrycksstrålar vara farliga. Rikta aldrig strålen mot per- soner, djur, tillslagen elektrisk utrustning eller mot själva maskinen. Denna maskin är inte avsedd för anslutning till dricksvattennätet (se 5.2.6) Anl_TC_HP_1538_PC_SPK7.indb 56Anl_TC_HP_1538_PC_SPK7.indb 56 03.11.14 07:2203.11.14 07:22S

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1/2)

2. Tillbehörshållare

4. Anslutning för vattenmatning

7. Anslutning för högtrycksslang

11. Inställningsring

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller byggmarknaden där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i garantibestämmelserna i slutet av bruksanvisningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Högtryckstvätten är avsedd för privat användning för rengöring av fordon, maskiner, byggnader, fa- sader och liknande med hjälp av högtryck. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell Anl_TC_HP_1538_PC_SPK7.indb 57Anl_TC_HP_1538_PC_SPK7.indb 57 03.11.14 07:2203.11.14 07:22S

användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig er- farenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av mas- kinen. Barn ska hållas under uppsikt för att säker- ställa att de inte använder maskinen som leksak.

• Märktrycket är beroende av aktuellt tillbehör. Fara! Buller och vibration Buller- och vibrationsvärden har bestämts enligt EN 60335-2-79. Ljudtrycksnivå L

.............................................. 3 dB Bär hörselskydd. Buller kan leda till att hörseln förstörs. Totala vibrationsvärden (vektorsumma i tre riktnin- gar) har bestämts enligt EN 60335-2-79. Vibrationsemissionsvärde a

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverk- tyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet. Vibrationsemissionsvärdet som anges kan använ- das om man vill jämföra olika elverktyg. Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget. Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används.

Bär handskar. Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl- jande risker kan uppstå på grund av elverkty- gets konstruktion och utförande:

2. Hörselskador om inget lämpligt hörselskydd

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under längre tid eller om det inte hanteras och un- derhålls enligt föreskrift.

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Varning! Dra alltid ut stickkontakten innan du gör någ- ra inställningar på maskinen.

5.1 Rätt användning av maskinen

Högtryckstvätten måste ställas på en jämn och säker yta.

Vi rekommenderar att du alltid står rätt när du ska använda maskinen: En hand på pistolen och den andra handen på spolröret.

Rikta aldrig vattenstrålen mot elektriska led- ningar eller mot maskinen.

Medan maskinen används är en mindre ot- äthet i pumpen normal och krävs för att pum- pen inte ska skadas.

Maskinen får under inga som helst omstän- digheter användas i utrymmen där det finns Anl_TC_HP_1538_PC_SPK7.indb 58Anl_TC_HP_1538_PC_SPK7.indb 58 03.11.14 07:2203.11.14 07:22S

risk för explosioner.

Arbetstemperaturen måste ligga mellan +5 och +60°C.

Spolröret eller sprutmunstyckena får inte tä- ckas över eller ändras på annat vis.

Högtryckstvätten är avsedd för drift med kallt eller ljummet vatten (max. 60°C). Högre tem- peratur leder till att pumpen skadas.

Matningsvattnet får varken vara smutsigt, in- nehålla sand eller vara belastat med kemiska ämnen. Det finns annars risk för att funktio- nen begränsas och att maskinens livslängd förkortas. Varning - Explosionsrisk Spruta inga brännbara vätskor. Varning Vatten som har runnit genom återloppsspärren har inte längre dricksvattenkvalitet. Varning Skölj genast av med rikliga mängder rent vatten om huden eller ögonen har utsatts för rengörings- medel. Uppsök därefter läkare eller följ anvisnin- garna som anges i säkerhetsdatabladet eller som har utgetts av producenten av rengöringsmedlet.

Skjut tillbehörshållaren (2) på högtryckstvätten (5). För att pistolen (8), förlängningen (9) och hög- trycksslangen (15) ska ta så lite plats som möjligt kan de förvaras i hållaren. Märk! Innan högtryckstvätten används ska tryck- slangen ha rullats av komplett från slangvindan.

5.2.2 Montera tillbehören (bild 2)

Innan högtryckstvätten (5) kan användas ska förlängningen (9) skjutas in och vridas fast på pis- tolen (8). Skjut därefter rotormunstycket (13) eller rengöringsmedelstanken (10) på förlängningen (9) med snabbanslutningssystemet. Rotormunstycke Använd rotormunstycket (13) för särskilt kraftig smuts. Spolrör punkt-/fl at stråle (14) Vrid runt munstycket för att skifta från punktstråle till fl at stråle (bild 8). Rengöringsmedelstank Vrid runt (+ / -) inställningsringen (11) för att ställa in mängden rengöringsmedel som ska tillsättas. Vi rekommenderar att du använder rengörings- medel sparsamt.

5.2.3 Montera handtaget (bild 5)

Skjut handtaget (1) på högtryckstvätten (5) och fäst den med 4 st skruvar (långa).

5.2.4 Montera terrasstvätten (bild 6-9)

Tryck in förlängningen för terrasstvätten (16) i den avsedda öppningen. Vrid därefter runt terrasstvätten (16) och skruva in de båda skruvarna (korta). Sätt rotorn (17) på terrasstvätten (16) och fäst den genom att skjuta in klämman. Därefter kan terrasstvätten (16) monteras på förlängningen (8) med snabbanslutningssystemet (12).

5.2.5 Ansluta högtrycksslangen (bild 3/4)

Anslut högtrycksslangen (15) till pistolen (8) och till högtryckstvätten (5). Märk: Anslutningarna för högtrycksslangen och dess tillbehör är utrustade med ett snabbanslutnings- system (12). Vid montering kan slangen och tillbehöret snabbt sättas fast på anslutningen. Dra i snabbanslutningssystemet (12) för att ta av slan- gen eller tillbehöret. Kontrollera inför varje montering att snabbanslut- ningssystemet (12) har snäppt in rätt. Dra kort i slangen eller i tillbehöret.

5.2.6 Anslutning för vattenmatning (bild 1/4)

Anslutningen för vattenmatning (4) är försedd med en adapter för standardiserade slangkopp- lingssystem. Anslut kopplingen på matningsslan- gen (min. Ø 1/2“) till anslutningen för vattenmat- ningen (4). Använd alltid en förstärkt vattenslang med en nor- mal koppling för vattenmatningen. Längden ska uppgå till minst 6,0 m (medföljer ej). En säkerhetsventil måste monteras mellan dricks- vattnet och högtryckstvätten! Hör efter med din VVS-installatör. Anl_TC_HP_1538_PC_SPK7.indb 59Anl_TC_HP_1538_PC_SPK7.indb 59 03.11.14 07:2203.11.14 07:22S

5.2.7 Ansluta till elnätet (bild 1)

Innan du ansluter maskinen måste du över- tyga dig om att informationen på märkskylten stämmer överens med nätets data.

Om du använder förlängningskabel måste du kontrollera att den är godkänd för användning utomhus samt att den har en tillräckligt stor ledararea: 1-10 m: 1,5 mm² 10-30 m: 2,5 mm²

Maskinen består av en konstruktionsdel med en pump som skyddas av en slagsäker kåpa. Maski- nen är utrustad med ett spolrör och en lätthanter- lig pistol för optimal arbetsposition. Pistolens form och utrustning uppfyller gällande föreskrifter.

6.1 Använda maskinen

Om du har monterat samman högtryckstvätten komplett och gjort alla anslutningar kan du använ- da maskinen på följande sätt: Öppna för vattnet. Tryck in säkerhetsstiftet a (bild

2) på sprutpistolen och tryck in avtryckaren b (bild

2) så att maskinen kan tömmas på ev. luft som

fi nns kvar. Slå på maskinen genom att ställa strömbrytaren (bild 1/3) på „ON“. Tryck därefter in avtryckaren (b). Om du vill göra en paus i arbetet, släpp helt en- kelt avtryckaren (b). Därefter skiftar maskinen till standby-läge. Så snart du trycker in avtryckaren (b) kommer högtryckstvätten att starta på nytt. Slå ifrån maskinen komplett genom att ställa strömbrytaren (bild 1/3) på „OFF“.

6.2 Använda tvättmedel

Fyll på lämpligt rengöringsmedel i tvättmedel- stanken (10).

Tvättmedel tillsätts automatiskt i lågtrycks- drift. Märk: Använd endast rengöringsmedel som uttryckligen har godkänts för högtryckstvätten.

6.3 Hållare för pistol/tillbehör (bild 1)

För att pistolen och dess tillbehör ska ta så lite plats som möjligt kan de förvaras i den härför av- sedda tillbehörshållaren (2).

7. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

8.2.1 Kontrollera vatteninsugningsfi ltret

Kontrollera sugfi ltret i jämna mellanrum för att undvika blockeringar som kan äventyra driften av pumpen. Skruva av anslutningskopplingen för vattenmat- ningsslangen från maskinen och ta sedan ut mat- ningssilen som fi nns bakom. Rengör silen under rinnande vatten.

8.2.2 Lång stilleståndstid för elpumpen

Efter varje användning ska maskinen tömmas komplett på vatten. Kopplas loss vattenmatningen och slå på maskinen, tryck därefter in avtryckaren (b) (max. 1 min.) tills inget vatten längre avges. Slå därefter ifrån maskinen. Anl_TC_HP_1538_PC_SPK7.indb 60Anl_TC_HP_1538_PC_SPK7.indb 60 03.11.14 07:2203.11.14 07:22S

Om maskinen inte används under längre tid, uppstår kalkavlagringar i elpumpen vilket kan leda till startproblem.

8.2.3 Rengöra munstycket (bild 11)

Använd den bifogade nålen (A) för att rengöra munstycket om det har täppts till.

8.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

Koppla loss samtliga anslutningar innan maski- nen transporteras till en annan plats. Därefter är maskinen klar för transport.

10. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och tillbehören består av olika material som t ex metaller och plaster. Lämna in defekta komponenter till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_TC_HP_1538_PC_SPK7.indb 61Anl_TC_HP_1538_PC_SPK7.indb 61 03.11.14 07:2203.11.14 07:22S

12. Möjliga orsaker till att maskinen inte fungerar

Driftstörning Orsak Åtgärder Maskinen fungerar inte. - Ingen elektrisk spänning i maski- nen. - Förlängningskabelns ledararea är för liten eller förlängningskabeln är för lång. - Nätspänningen ligger under föresk- rivet värde - Pumpen har frusit fast. - Kontrollera säkring, nätkabel och stickkontakt. Låt behöriga instal- latörer byta ut vid behov. - Använd en förlängningskabel med större ledararea eller en kortare för- längningskabel. - Kontakta ditt lokala elbolag. - Kontrollera, tina upp vid behov. Motorn kör, men trycket höjs ej. - Vatteninsugningsfi ltret är tilltäppt. - Luft sugs in i vattenmatningen. - För stort spelrum i kopplingen. - Rengör vatteninsugningsfi ltret (se

- Kontrollera matnings¬slangen och slang¬kopplingen, byt ut vid behov. - Kontrollera, byt ut vid behov. Ojämnt drifttryck. - Luft sugs in i vattenmatningen. - Kontrollera matnings¬slangen och slang¬kopplingen, byt ut vid behov. Anl_TC_HP_1538_PC_SPK7.indb 62Anl_TC_HP_1538_PC_SPK7.indb 62 03.11.14 07:2203.11.14 07:22S
