BRUGSANVISNING TCHP 1538 PC EINHELL

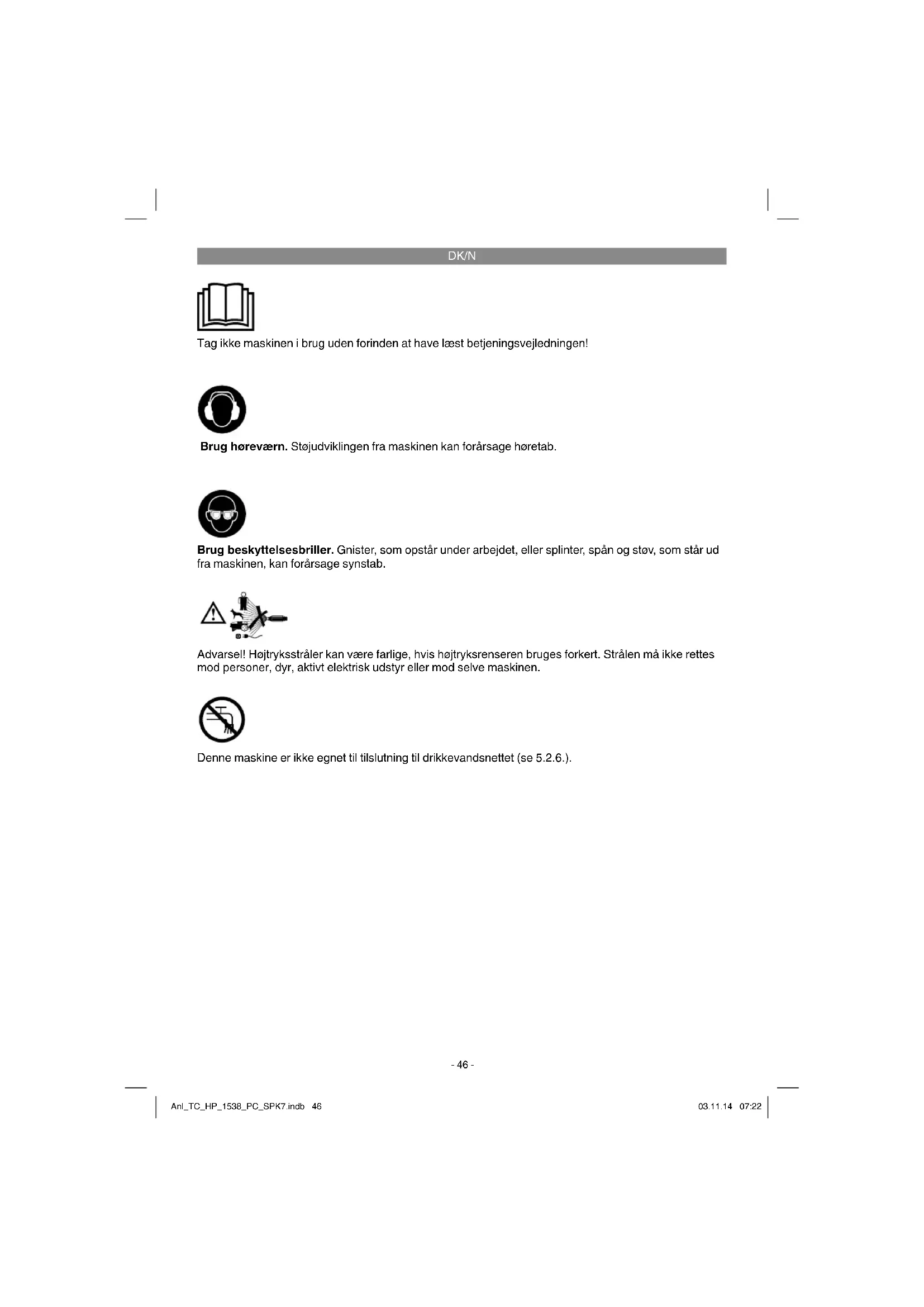

Tag/DD: maskinen i brug uden forinden at have læst betjeningsvejledningen!

Brug horevaern. Stojudviklingen fra maskinen kan forarsage horetab.

Brug beskyttelsebriller. Gnister, som opstär under arbejdet, ell splinter, span og stov, som stär ud fra maskinen, kan forarsage synstab.

Advarsell Hojtryksstraler kan varefarlige, hvis hojtryksreseren bruges forkert. Stralen mjakke rettes mod personer, dyr, aktiv elektrisk udstyr eller mod delve maskinen.

Denne maskine er ikke egnet til tilslutning til drikkevandsnettet (se 5.2.6.).

DK/N

△Fare!

Ved brug af el-værktoj er der visse sikkerhedsforanstalninger, der skal respekteres for at undgaskader pa personer og materiel. Laes derfor betjeningsvejledninger / sikkerhedsanvisingerne grundigt igennem. Opbevar betjeningsvejledninger et practisk sted, sa du allid kan tage den fremfter behov. Husk at lade betjeningsvejledninger / sikkerhedsanvisingerne folge med værktajet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader pa personer ellateriel, som matte opsta som folge af, at anvisningerne i donne betjeningsvejledning, navlig vedrerende sikkerhed, tilidesaettes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfolgende haefte.

Fare!

Laes alle sikkerhedsanvisninger og ovrige anvisninger. Folges anvisningerne, navlig sikkerhedsanvisningerne, icke noje som beskrevet, kan elektrisk stød, brand og/eller svare kvestelser vaere folgen. Alle sikkerhedsanvisninger og ovrige anvisninger skal gemmes.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fig. 1-2)

1. Handtag
2. Tilbehör shareholder
3. Taend/Sluk-knap
4. Tilslutning vandtilforsel
5. Hojtryksrenser
   6.Netkabel
6. Tilslutning hojtryksslange
7. Pistol
8. Forlaengerstykke
9. Rensemiddelbeholder
10. Indstillingshjul
11. Lyn-tilslutningsystem
12. Rotordyse
13. Punkt-/bredsträledyse
14. Hojtryksslange
15. Terrasserensen
    17.Rotor

A. Rensenal

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage after kobet af varen henvende dig til vores servicecenter aller naermeste kompetente byggemarked med forevisning af gyldig kobskvittering. Vaer her opmaerksom på garantioversigten, der er indeholdt garantibestemmelserne bagest i vejledningen.

• Abn pakken, og tag forsigtigt maskinen ud af emballagen.
  Fjern emballagematerialet samt emballage/ og transportsikringer (hvis sâdanne forefindes).
• Kontroller, at der/DD: mangler noget.
• Kontroller maskine og tilbehør for transportskader.
  Opbevar sá védt muligt emballagen indtil garantiperiodens udlob.

Fare!

Maskinen og emballagematerialet er/DDle legeto! Born ma icke lege med plastikposer, folier og smadele! Fare for indtagelse og kveelning!

Pistol
Forlaengerstykke
Hojtryksslange
Rensemittelbeholder
Rotordyse
Punkt-/bredstråledyse
Terrasserenser
Original betjeningsvejledning
Sikkerhedsanvisninger

3. Formalsbestemt anvendelse

Hojtryksrenseren er forsynet med hojtryk til brug i private husholdninger til rensning af koretojer, maskiner, bygninger, facader osv.

Saven mä kun anvendes i overensstemmelse med dens tiltaenkte formål. Enhver,anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som matte opstå som folge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret baeres alene af brugeren/ejeren.

Bemark, at vore Produkter ici er konstrueret til erhervsmaesig,handvarksmaessig ell indus

DK/N

triel brug. Vi fraskriver os ethvert ansvar, safremt Produktet anwendes i erhervsmaesigt, handvarksmaesigt, industrielt aller lignende ojemed.

Maskinen mä ikke betjenes af personer (inkl. born) med begrænsede fysiske erller sensoriske færdigheder, aller personer, der ikke er i psychisk balance. Manglende erfaring og kendskap til maskinens anvendelse fratager ligeledes en person retten til at arbejde med maskinen, med minnde arbejdet sker under opsyn eller after grundig instructuktion. Pas pa, at born ikke leger med maskinen.

4. Tekniske data

Nominel spending/-frekvens:220-240V\~50Hz Optagen eff ekt: 1500 W Dimensioneringstryk: 7,5 MPa (75 bar) Tilladt tryk: Maks.11,0 MPa (110 bar) Dimensioneringsfl owmaengde: .6,3 l/min Maks. tryk vandtilforsel: .0,6 MPa (6 bar) Kapslingsklasse: II Vegt: 7,5 kg

• Dimensioneringstrykket afhænger af det an-vendte tilbehør.

Fare!

Stoj og vibration

Stoj- og vibrationstal er beregnet i henhold til EN 60335-2-79.

Lydtryksniveau L_DA 81 dB(A)

Usikkerhed _pA 3 dB

Lydeff ektniveau _WA 96 dB(A)

Usikkerhed K_WA 3 dB

Brug horevaern.

Stojudviklingen fra maskinen kan forarsage ho-retab.

Samlede svingningstal (vektorsum for tre retninger) beregnet i henhold til EN 60335-2-79.

Svingningsemissionstal a_n≤ 2,5m / s^2 Usikkerhed K = 1,5m / s^2

Det angivne svingningsemissionstal er malt ud fra en standardiseret prvnngsmetode og kan - afhengig af den made, el-vaerktojet anvendes pa - aendre sig og i undtagelsestifelde ligge over den angivne vaeri.

Det angivne svingningsemissionstal kan anvendes til at sammenigne et el-vaerktoj med et andet.

Det angivne svingningsemissionstal kan ogsa anvendes til en indledende skonsmaessigurdering af den negative pavirkning.

Stojudvikling og vibration kal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
  Vedligehold og rengør maskinen med jævne mellemrum.
• Tilpas arbejdsmaden after maskinen.
  Overbelast称之 maskinen.
  Lad i givet fald maskinen underkaste et after-syn.
  Sluk maskinen, när den ikke benyttes.
  Baerhandsker.

Forsigtig!

Tilbageveerende risici

Ogsa selv om du betjener el-varktojet forskriftsmaesigt, er der stadigvæk nogle risikofaktorer at age hojde for. Folgende farer kan opsta, alt after el-varktojets type og konstruktionsmade:

1. Lungeskader, safremt der icke bares egnet stovmaske.
2. Horeskader, safremt der icke barees egnet horevarn.
3. Helbredsskader, som følger af hand-armvibration, safremt værktojet benyttes over et laengere tidsrum eller ikke handteres og vedigholdes forskriftsmæssigt.

5. Inden ibrugtagning

Inden du slutter hovlen til stromforsyningsnettet, skal du kontrollere, at dataene pa mærkepladen stemmer overens med netdataene.

Advarsel!

Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på hovlen.

5.1 Korrekt brug af maskinen

Hojtryksrenseren skal opstilles pa en plan, baredygtig flade.
- Enhver betjening af maskinen bør ske i korrekt betjeningsposition: Den ene hand pa pistolen, den,anden hand pa lansen.
Vandstralen ma aldrig rettes mod elektriske ledninger eller maskinen.
For at undga en beskadigelse af pumpen

DK/N

i stilstand er det normalt med en mindre utaethed.

• Maskinen mä under ingen omstændigheder benyttes i lokaler, hvor der er eksplionsfare.
  Arbejdstemperaturen skal ligge mellem +5 og +60^
  Lansen og sprjedyserne ma ikke forandes og ma ikke dækkes til.
  Hojtryksrenseren er konstrueret til brug med koldt aller moderat varmt vand (maks. 60^ ), temperaturer herover vil beskadige pumpen.
  Det tilforte vand ma ikke beskidt, sandholdigt aller indeholde kemiskeprodukter, da dette vil nedsætte højtryskrenserens fakti-onsevne og forkorte dens levetid.

Advarsel-eksplosionsfare

Ingen sprøjting af braendbare væsker.

Advarsel!

Vand, der har flydt gennem tilbagelobsspaerren, er ici drikkeligt.

Advarsel

Hvis du farr rensemiddel pa huden erler ojet, skal du straks skylle med rigelige maengder rent vand. Opsog herefter lage,ller folg anvisningerne fra sikkerhedsdatabladelt ellr fra midlets producent.

5.2 Pasætning

5.2.1 Montering apparatus (fi g. 1)

Skub tilbehörsholderen (2) på hojtryksrenseren (5). Som en pladsbesparende foranstaltning kan pistolen (8), forlaengerstykket (9) og hojtryksslangen (15) opbevares i/DDne.

Bemerk! Trykslangen skal vare viklet helt ud,\ när der arbejdes med hojtryksrenseren.

5.2.2 Montering af pasetar (fi g. 2)

For hojtryksrenseren (5) tages i brug, skal forlengsterstykket (9) forst fastgores pa pistolen (8) ved at skubbe det ind og dreje det. Skub herefter rotordysen (13) ell rensemiddelbeholderen (10) fast pa forlengsterstykket (9) vha. lyn-tilslutningsystemet.

Rotordyse

Til saerigt genstridigt snavs anvendes rotordysen (13).

Lansepunkt-/bredstrale(14)

Punktstralen kan aendres til fl adstrale ved at dreje pa dysen (fi g. 8).

Rensemiddelbeholder

Iblandingen af rensemidlet indstilles ved at dreje (+ / - ) pa indstillingsjulet (11). Det anbefales dog altid at handtere rensemidlet sparsomt.

5.2.3 Montering handtag (fi g. 5)

Skub handtaget (1) fast pa hojtryksrenseren (5) og fastgor det med de 4 skruer (lange).

5.2.4 Montering terrasserenser (fig. 6-9)

Tryk forlangerstykket til terrasserenseren (16) ind i udsparingen. Drej herefter terrasserenseren (16) om og drej de to skruer (korte) i. Saat herefter rotoren (17) pa terrasserenseren (16) og fastgorden ved at skubbe klemmen ind.Herefter kan du sætte terrasserenseren (16) pa forlangerstykket (8) vha. lyn-tilslutningsystemet (12).

5.2.5 Tilslutting hojtryksslange (fi g. 3/4)

Tilslut hojtryksslangen (15) til pistolen (8) og hojtryksrenseren (5).

Bemerk:

Tilslutningerne til hojtryksslangen og tilbehoret er udstyret med et lyn-tilslutningssystem (12), montering gennemfores nemit ved at skubbe slangen erller tilbehoret pa den pagaelnde tilslutning. Aftagning gennemfores ved at betjene lyn-tilslutningssystemet (12), hvorefter slangen elltertilbehoret kan tages af. Kontroler dog for monteringen, om lyn-tilslutninqssystemet (12) er faldet rigtigt i hak. Trak kort i slangen erller tilbehoret.

5.2.6 Tilstutng til vandtilforsel (fi g. 1/4)

Tilslutningen til vandtilforslen (4) er udstyret med et samlestykke til slangekoblingsystemer af standardtypen. Sæt tilforselsslangens (min. 0 1 / 2^n ) slangekobliga til vandtilforslen (4).

Brug altid en forstaerket vandslange med en almindelig kobling til vandtillobet. Laengden bor vaere mindst 6,0 m. (folger icike med).

Mlemdrikvevandet og hojtryksrenseren skal der vare indbygget en rrafbryder! Sporg din VVSinstallator.

5.2.7 Tilsnutting af hojtryksslangen 5.2.5 Elektrisk tilsnutting (fi q.1)

• Inden maskinen sluttes til stromforsynings-nettet, skal du kontrollere, at angivelserne pa mærkepladen svarer til stromforsyningsnet-tets data.

DK/N

• Ved brug af forlaengerledninger skal du vare opmaerksom pa, at ledningen skal vare konstrueret til udendors brug og have et tilstreekeligt stort ledertværsnit:
  1-10m:1.5mm²
  10-30m:2,5mm²
  Saat netkablets stik i stikkontakten.

6. Betjening

Maskinen bestar af et modul med pumpe, som er overdaekket af et stodsikkert hus. Maskinen er udstyret med en lanse og en handy pistol, som sikkerek en optimal arbejdssposition, alt i overensstemmelse med gaelende forskritter.

6.1 Ibrugtagning:

Nár højtryksrenseren er komplet samlet og alle tilslutninger er etableret, kan du fortsettesåledes:

Abn for vandilforslen. Tryk pa sikringsbolten a (fi g. 2) pa sprjtepistolen, og trak aftraksarmen b (fi g. 2) tilbage, sa luften, der er i maskinen, kan slippe ud.

Taend for apparatet ved at stille taend/sluk-knappen (fi g. 1/3) pa ON

Tryk nu pa aftrækkeren (b).

For at afbryde slipper du affrakkeren (b), hvorefter maskinen gar pa standby. Hojtryksrenseren starter igen, sa snart affraksarmen (b) aktiveres.

For at slukke welt for hojtryksreseren stilles taend/sluk-knappen (fi g. 1/3) pa,OFFa.

6.2 Brug af rensemiddel

Fyld tanken (10) op med et egnet rensemidel.
- Rensemidlet iblandes automatisk i lavtryks-modus.

Bemaerk:

Brug kun rensemidler, der udtrykkeligt er egnet til hojtryksrensere.

6.3 Holder pistol/tilbehör (fig. 1)

Som en pladsbesparende foranstaltning kan pistolen og tilbehoret opbevares i den fertil egnede tilbehör shareholder (2).

7. Udskiftning af nettilslutningsledning

Fare!

Hvis produktets nettilslutningsledning beskadi-ges, skal den skiftes ud af producenten aller dennes kundeservice ullaf person med lignende kvalifi kationer for at undgå fare for persorskade.

Trak stikket ud af stikkontakten inden vedligeholdesasarbejde.

8.1 Rengoring

Hold sa vidt muligt beskyttelsesanordninger, luftsprakker og motorhuset fri for stov og snavs. Gnid maskinen ren med en ren klud, ellr foretag trykluftudblaesning med lavt tryk.
Vi anbefaler, at maskinen rengores hver gang after brug.
- Rengør af og til maskinen med en fugtg klud og lidt blod sæbe. Undgå brug af rengøringseller oplesningsmiddel, da det vil kinne ødelægge maskinens kunststofdele. Pas pa, at der ikke kan trænge vand ind i maskinen indvendige dele.

8.2.1 Kontrol af vandinsugningsfi Iter

Kontroller sugefi ltre med jevne mellemrum for at undgä tilstopninger, som vil kinne hindre pumpens drift.

Skru tilslutningskoblingen til vandtillobsslangen af maskinen, ogrens tilobssien, der bef inder sig bagved, i rindende vand.

8.2.2 Lang driftspause for elektropumpe

Maskinen ber tommas helt for vand, hver gang den har vaeret brugt. Dette gores ved at taende for apparatet uden tilsluttet vandtilob og trykke pa aftrækkeren (b) (maks. 1 min.), til der ikke kommer mere vand ud.Herefter slukkes for apparatetigen.

Hvis maskinen违法犯罪 brugt iangaere tid, dannes der kalkafl ejringer i elektropumpen, som kan fore til startproblemer.

DK/N

8.2.3 Rensning dyse (fi g. 11)

Til rensing af en tilstoppet dyse benyttes den medfolgende rensenal (A)

8.3 Reservedelsbestilling:

Ved bestilling af reservationele skal fologende oplyes:

Savens type.
Savensartikelnummer.
Savens identifikationsnummer.
- Nummeret på den nadvendige resedvedel. Aktuelle priser og ørige oplysninger fi nder du internetadressen www.isc-gmbh.info

9. Transport

Inden du transporterer maskinen til et andet sted,
skal alle tilslutninger fjernes; forst herefter kan
maskinen transporteres.

Maskinen er pakket ind for at undgå transportskader. Emballagen bestär af rámaterialer og kan säledes genanvendese aller indleveres på genbrugsstation. Maskinen og dens tilbehör bestär af forskellige materialer, f.eks. metal og plast. Defekte componenter skal kasseres ifolge miljøforskrifterne og må ikke smides ud som almindeligt husholdningsaff ald. Hvis du er i tvivl: Spørg din forhandler, eller forhør dig hos dinCOMMNE!

11. Opbevaring

Maskinen og dens tilbehør skal opbevares pa et mørkt, tør og frostfrit sted ut den for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30^ . Opbevar el-værktjoet i den originale emballage.

DK/N

12. Mulige Årsager til driftsudfald

Driftsforstyrrelse Årsag Afhjælpning
Maskine fungerer ikke.	- Ingen elektrisk spænding på maski- nen. - Forlængerledningens ledertværsnit for*Lille el. forlængerledning for lang. - Netspænding ligger under den an- givne værdi. - Pumpe er frosset til.	- KontROLLER sikring, netkabel, og netstik -evt. udskiftning foretages af faguddannet personale. - Brug forlængerledninger med et højere ledertværsnit eller en kortere forlængerledning. - Kontakt energiselskabet. - Undersønærmere, foretag optø- ning ved behov.
Motor kører, men eden opbyngning af tryk.	- Vandindsugningsfi Iter stoppet til. - Luftindsugning i vandtilførslen. - Udlobsdyse for stor.	- Rens vandindsugningsfi Iter (se 8.2.1.). - Kontroller tilførselsslange og slan- geforbindelser, skif ud ved behov. - Kontroller, skif ud ved behov.
Uregelmæssigt drifstdryk.	- Luftindsugning i vandtilførslen. - Kontroller tilførselsslange og slan- geforbindelser, skif ud ved behov.

DK/N

Kun for EU-lande

I medfor af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-vaerktoj indsamles separat og indleveres til videreanvendende formal à miljømæssig forsvarlig vis.

Ejeren af el-veerktojet er - med mindre delle tilbagesender maskinen - forpljtet til at bortskaffe maskinen og dens dele ifelge miljoforskritterne. Den brugte maskine kan indleveres hos en genbrugsstation - sporg evt. personalet her, ellor forhodig hos din kommune. Tilbehor og hjelpemidler, som folger med maskinen, og som icke indeholder elektriske dele, er icke omfattet af ovenstaende.

Genoptryk aller anden kopiering af dokumention og følgedokumenter tilprodukter, ogsa i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniskeændringer forbeholds

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, rader vi over kompetente servicepartnere, hvis kontaktdata fremgár af garantibeviset. De star til din rändighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af resededele og sliddele eller kob af forbrugsmaterialer.

Vær opmaerkoms pa, at folgende dele pa produktet slides som følge af brug eller udsættes for naturligt slid resp. at folgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Kontaktkul, Ianse, slange
Forbrugsmaterialie/ forbrugsdele*
Manglende dele

• er ikke ndvendigvis indeholdt i leveringsomfangent!

Konstateres mangler aller fejl, bedes du melde fejen på internetet under www.isc-gmbh.info. Det er vigntigt at beskrive fejen sa nojagtigt som muligt og i hvert fald besvare folgende sporgsmål:

• Harprodukter fungeret, aller var det defekt fra begyndelsen?
• Har du bemaerket noget usaedvandligt,inden defekten opstod (symptom for defekt)?
  Hvilen feijlfunktion mener du, at produkt er berort af (hovedsymptom)?

Voreprodukter er unterlagt en streng kvalitetskontrol. Hvisprodukter alligevel pa et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde bereder dig kontakte vores kundeservice pa adressen, som er anfort pa dette garantibevis. Du kan naturligvis ogsa ringe til os pa det anforte servicenummer. For indfrielse af garantikrav gælder folgende:

1. Naervarende garanti fastsætter betingelsene for udvidede garantiydelser. Garantibestemmelser fastsat ved lov berøres ikke af naervarende garanti. Vores garantiydelse er gratis.
2. Garantiydsen dakker udelukkende mangler pa produit, der bevisigt skydes materiale-ller Produktionsfejl, og vi har ret til at vaelge, om sadanne mangler afhjelpes pa produit, ell er on produit udskiftes.

Bemark, at vore Produkter ici er konstrueret til erhvervsmassig, handværksmaessig aller faglig brug. Garantien dækker saledes ici forhold, hvorprodukter er blevet brugt i erhvervsmassige, handværksmaessige aller faglige virkomsheder ici er blevet udsat for lignende belastning.

1. Garantien dækker ikke folgende:

2. Skader på produitet som føge af tilssidesættelse af montagevejledningens anvisninger erer som føge af usagkyndig installation, tilssidesættelse af brugsanvisningen (f.eks. tilslutting til forkert netspænding erler strømtype) aller tilssidesættelse af vedligeholdses- og sikkerhedsforskrifter erer som føge af at produitet udssættes for/DDneormale miljebetingelser erer manglende pleje og vedligeholdse.

3. Skader på produitet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produitet aller brug af værktøj erller Tilbehør, som ikke er godkendt), indtrængen af fremmedlegemerei produitet (f.eks. sand, sten uller stov, transportskader), brug af vold uller eksterne pavirkninger udefra (f.eks. fordi produitet tabes).

4. Skader på produitet eller dele af produitet, der skyldes almindelig brug, normalt eller andet naturligt slid.

5. Garantiperioden udgør 24 maneder at regne fra købsdatoen. Garantikrav skal gores geldende inden garantiperiodens udlob og inden for uger, after at defekten er blevet konstateret. Garantikrav kaniske gores geldende after garantiperiodens udlob. Reparation ell udskiftning afprodukter medforer违法犯罪.

6. Hvis du onsker at gare brug af garantien, bedes du melde det defekte produkt til folgende adresse: www.isc-gmbh.info. Er defekten omfattet af garantien, vil produit omgående blive repareret og returnereret, ell er du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis ogsa gerne defekter pa produitet, som ikke/ikke laengere er omfattet af garantien. Du skal blot indsende produitet til vores serviceadresse.

Hvad angar slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrakenninger i henhold til serviceinformationerne i nervaerde betjeningsvejledning.
