GEBRUIKSAANWIJZING BOB 88320 MEDISANA

1 Veiligheidsmaatregelen 2 Wetenswaardigheden 3 Het Gebruik 4 Diversen 5 Garantie

LCD-display Elektrodenaansluiting (Display-eenheid) Aan- / intensiteit verhogen- toets Uit- / intensiteit verminderen / Pro- grammaselectie - toets Batterijklep Symbool voor toetsenvergrendeling Symbool voor vervanging van de batterijen Indicatie voor programma-overzicht Indicatie voor intensiteit-overzicht Programma- / intensiteit-overzicht Therapietijd- overzicht Elektrodenaansluiting (Buikgordel) Houder voor display-eenheid Buikgordel Oppervlakte-elektroden (aan achterzijde)

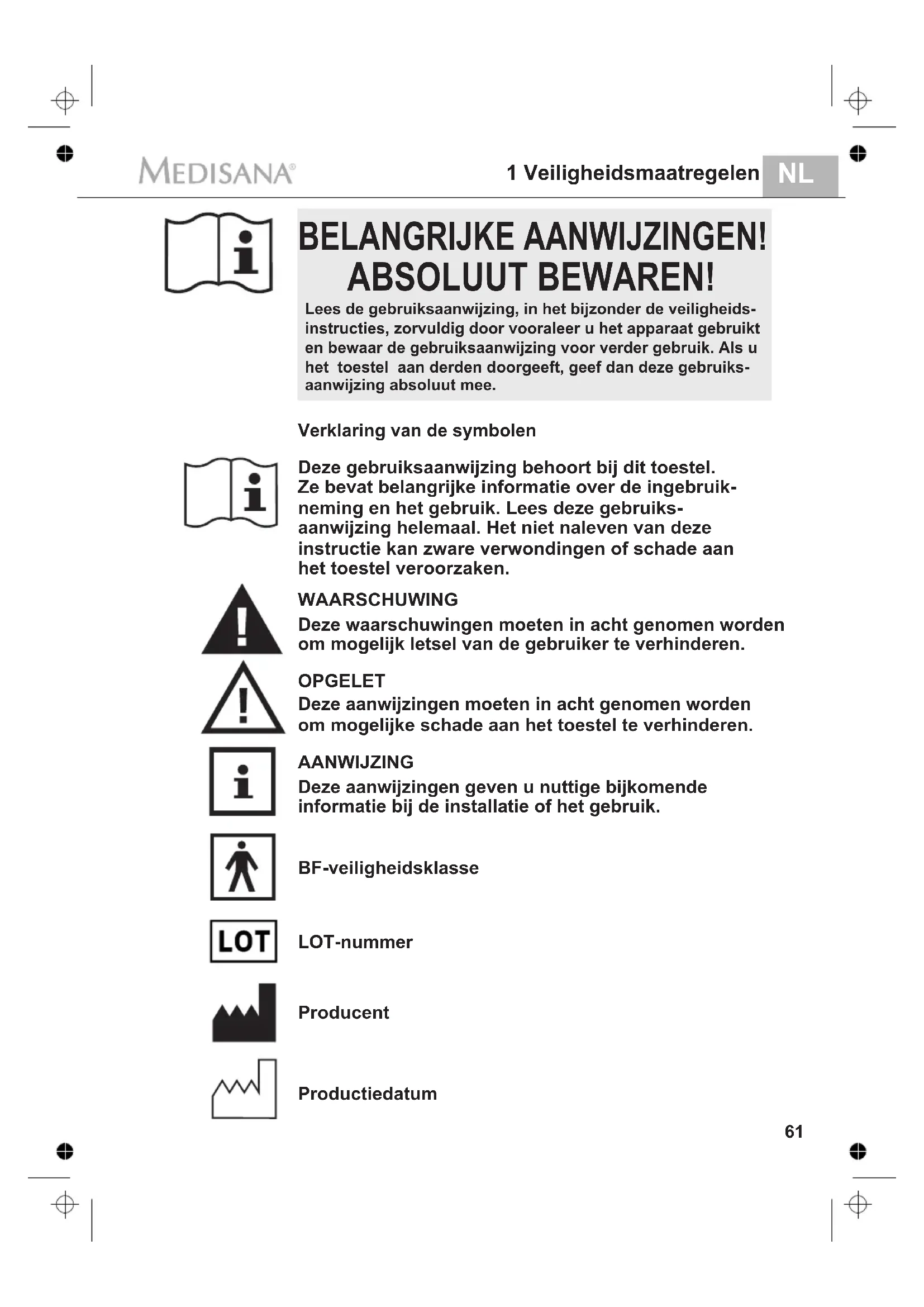

601 Veiligheidsmaatregelen

LOT-nummer Productiedatum BF-veiligheidsklasse BELANGRIJKE AANWIJZINGEN! ABSOLUUT BEWAREN! Lees de gebruiksaanwijzing, in het bijzonder de veiligheids-instructies, zorvuldig door vooraleer u het apparaat gebruikt en bewaar de gebruiksaanwijzing voor verder gebruik. Als u het toestel aan derden doorgeeft, geef dan deze gebruiks-aanwijzing absoluut mee. Verklaring van de symbolen Deze gebruiksaanwijzing behoort bij dit toestel. Ze bevat belangrijke informatie over de ingebruik- neming en het gebruik. Lees deze gebruiks- aanwijzing helemaal. Het niet naleven van deze instructie kan zware verwondingen of schade aan het toestel veroorzaken. WAARSCHUWING Deze waarschuwingen moeten in acht genomen worden om mogelijk letsel van de gebruiker te verhinderen. OPGELET Deze aanwijzingen moeten in acht genomen worden om mogelijke schade aan het toestel te verhinderen. AANWIJZING Deze aanwijzingen geven u nuttige bijkomende informatie bij de installatie of het gebruik. Producent1 Veiligheidsmaatregelen

Veiligheids- maatregelen Het toestel mag enkel gebruikt worden op de manier waarvoor het bedo-eld werd en mag dus volgens de voorschriften, enkel rond de buik aange-bracht worden. Het gebruik aan andere lichaamsdelen, zoals bijvoorbeeld ogen, nek, genitaliën etc. is gevaarlijk en kan tot ernstige letsels leiden. Gebruik geen accessoires die niet door de fabrikant worden aanbevolen.Vermijd contact met scherpe of puntige voorwerpen. Bij ieder ondoel-matig gebruik vervalt het recht op waarborg. Dit toestel is niet bestemd om door personen (inclusief kinderen) metbeperkte fysieke, sensorische of geestelijke capaciteiten of een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij ze door een voor hunveiligheid bevoegde persoon gecontroleerd worden of tenzij ze van dezepersoon instructies kregen hoe het toestel gebruikt moet worden. Herstel het apparaat niet zelf in geval van storing. U verliest dan niet enkel elke aanspraak op waarborg, maar ernstige risico's kunnen zich voordoen (Brand, elektrische schok, verwondingen). Laat herstellingen enkel in bevoegde serviceplaatsen uitvoeren. Gebruik het instrument nooit terwijl u een bad of stortbad neemt. Ver-wijder, in het geval dat vocht per ongeluk het instrument is binnenge- drongen, direct de batterijen en pas het instrument niet opnieuw toe. Neem contact op met uw leverancier of met onze servicedienst. Diabetici en andere zieken dienen, vooraleer zij het toestel gebruiken, hun huisarts te raadplegen. Personen waarbij de gevoeligheid gestoord is of hiermee problemen ondervinden, mogen het toestel enkel gebruiken onder het toezicht van een arts.

Doelmatigheid van het toestel: Dit toestel is bedoeld voor uitwendig gebruik bij gezonde volwassen personen. Het is een specifiek ontwikkeld buikspier-stimulatietoestel met de volgende functionaliteiten:- Verhoging van de doorbloeding op de plaats waar het gebruikt wordt- Ontspanning van verkrampte buikspieren- Heropbouw van buikspieren- Behoud en/of verdere ontwikkeling van de bewegingscapaciteit Tegenindicaties:Dit toestel is niet geschikt voor kinderen. Het toestel mag verder niet gebruikt worden bij:- Zwellingen, ontstekingen, brandwonden, verwondingen, uitslag of gevoelige plaatsen op de plaats waar het gebruikt wordt (bv. ader- ontstekingen, trombofeblitis, spataders enz.)- Voorhanden pacemaker, andere implantaten of prothetische metalen in het lichaam- Kankeraandoeningen- Onregelmatigheden van het hart of hart-en vaatziekten (bijv. aritmieën of myocardbeschadigingen)- Epilepsie- Arteriële doorbloedingsproblemen of neiging tot bloeden- Buik- of liesbreuk- Zwangerschap- Weeën- Acute ziektes en/of koorts- Onverklaarbare pijn

De behandeling moet aangenaam aanvoelen. Indien U pijn ondervindt of de behandeling onaangenaam aanvoelt, dient U de behandeling stop te zetten en uw geneesheer te raadplegen. Therapieën met de MEDISANA BOB vervangen geen diagnoses of be-handelingen door een arts. Neem contact op met uw arts bij elke soort pijn of ziekte, voordat u het instrument gaat gebruiken. MEDISANA BOB mag niet worden gebruikt gedurende een machine of een auto wordt bestuurd. Als het toestel zichtbare schade aan de behuizing, de gordel, de elek-troden of het LCD-scherm vertoont, moet u het naar de dealer of rechts-treeks naar het de MEDISANA Service Center sturen voor reparatie. Het toestel is voor particulier gebruik bedoeld en is dus niet bedoeld voor medisch of commercieel gebruik. Het toestel mag niet in de nabijheid van toestellen die sterke elektrische straling uitzenden, zoals radio-zenders, micro-golven of mobiele tele-foons, worden gebruikt. De functie kan daardoor worden beïnvloed (zie "Elektromagnetische compatibiliteit"). Gebruik het toestel niet in de buurt van warmtebronnen, brandbare of explosieve stoffen of gassen. Het toestel mag niet gebruikt worden in ruimtes waar zuurstof of aëro-solen aanwezig zijn (bijvoorbeeld uit spuitbussen). Sieraden of piercings (bijv. navelpiercing) vóór gebruik van het toestel verwijderen. Gevaar voor brandwonden! Het toestel is niet geschikt voor gelijktijdig gebruik met andere toestellen die elektrische impulsen naar uw lichaam (bv. TENS- toestellen) leiden.

1 MEDISANA 3 batterijen (type AAA, LR03) 1,5V 1 gebruiksaanwijzingbuikspier-stimulatietoestel BOB

Levering en verpakking Hartelijk dank voor uw vertrouwen en van harte gelukgewenst! Met het MEDISANA buikspier-stimulatietoestel BOB hebt u een kwali-teitsproduct van MEDISANA gekocht. Opdat u het gewenste resultaat ver-krijgt en lang plezier beleeft aan uw MEDISANA buikspier-stimulatietoes- tel BOB, raden we u aan om de volgende instructies voor gebruik en onderhoud zorgvuldig te lezen.

Gelieve eerst te controleren of het instrument volledig is en volledig vrij van beschadigingen is. In geval van twijfel neemt u het apparaat niet in gebruik en zendt u het naar een servicepunt. Bij de levering horen:

Aanwijzing voor de elektrodenDe elektroden mogen niet op opengescheurde huid worden bevestigd.Het toestel mag niet in contact komen met vocht. Neem de elektroden weg voor het douchen, baden of zwemmen. Als er zich huidirritatie voordoet, staak dan de behandeling en neem contact op met uw arts.

Het verpakkingsmateriaal kan opnieuw worden gebruikt of gerecycled. Zorg ervoor dat het gebruikte verpakkingsmateriaal bij de daarvoor be-stemde afvalverwerking terechtkomt. Indien u tijdens het uitpakken trans-portschade constateert, neem dan direct contact op met uw leverancier. 1 Veiligheidsmaatregelen / 2 Wetenswaardigheden 2 Wetenswaardigheden Hartelijk dank2 Wetenswaardigheden

De werkwijze van het toestel De MEDISANA buikspier-stimulatietoestel BOB werkt volgens het prin- cipe van de elektrische spierstimulatie (EMS). Door zachte elektrische pulsen zonder belasting van pezen en gewrichten, worden de abdominale spieren in het lichaam gestimuleerd. Dit leidt tot lichte spiercontractie ties, die de spieren "passief" (= zonder automatisch uitgevoerde bewegingen) kunnen bevorderen. Dit kan bijvoorbeeld helpen na ingrepen om verslapte spieren weer te sterken, bij eenzijdige of slecht getrainde of aangespannen buikspieren of voor het opwarmen voor sportactiviteiten. Deze soort van spiervezelstimulatie wordt sinds vele jaren gebruikt door professionele athleten, vrijetijdsporters en in reha-behandelingen om het lichaam te sterken, om het gevaar voor blessures te verminderen en voor het behoud van mobiliteit. Het wegwerken van onevenwichtigheden in de spieren en stroomlijning van de huid zorgen ook voor een aantrekkelijker uiterlijk. G

Het plaatsen / vervangen van de batterij Het toestel moet uitgeschakeld zijn. Neem de display-eenheid uit de houder . Dit kan het makkelijkst als u de display-eenheid door een lichte druk op de achterkant van de gordel en dan naar boven uit de houder beweegt. Schuif het batterijklepje op de achterkant van de display-eenheid in de pijltjesrichting naar onder en plaats de meegelever- de batterijen (3 batterijen type AAA, LR03 1,5V) volgens de respectieve- lijke poolmarkeringen in het batterijvak. Sluit het batterijvak door het batterijklepje er weer op te schuiven, tot het inklikt. Plaats de display- eenheid weer in de houder totdat de magnetische elektrodenaan- sluitingen met de elektrodenaansluitingen van de buikgordel exact "samenklikken". Vervang de batterijen als het respectievelijke symbool op het scherm verschijnt. Als er niet wordt getoond op het scherm, nadat het toestel uitgeschakeld werd. Gebruik bij het vervangen van de batterijen steeds batterijen van hetzelfde type (AAA, LR03 1,5V).

VEILIGHEIDSAANWIJZINGEN T.A.V. DE BATTERIJ

• Batterien niet uit elkaar halen!

• Lege batterijen onmiddellijk uit het toestel verwijderen!

• Verhoogd uitloopgevaar, contact met huid, ogen en slijmhuid ver- mijden! Bij contact met accuzuur de betreffende plaatsen onmiddel- lijk met overvloedig helder water spoelen en onmiddellijk een arts opzoeken!

• Mocht er een batterij ingeslikt zijn, dan moet onmiddellijk een arts opgezocht worden!

• Altijd alle batterijen tegelijk vervangen!

• Alleen batterijen van hetzelfde type gebruiken, geen verschillende types of gebruikte en nieuwe batterijen door elkaar gebruiken!

• Plaats de batterijen correct, neem de polariteit in acht!

• Batterijen bij langer niet-gebruik uit het toestel verwijderen!

• Batterijen uit de buurt van kinderen houden!

• Batterijen niet heropladen! Er bestaat explosiegevaar!

• Niet kortsluiten! Er bestaat explosiegevaar!

• Niet in het vuur werpen! Er bestaat explosiegevaar!

• Geef verbruikte batterijen en accu's niet met het gewone huisvuil mee, maar met het speciale afval of in een batterij-verzamelstation in de vakhandel!

WAARSCHUWING Let er op dat het verpakkingsmateriaal niet in handen komt van kinderen. Zij kunnen er in stikken!3 Het Gebruik

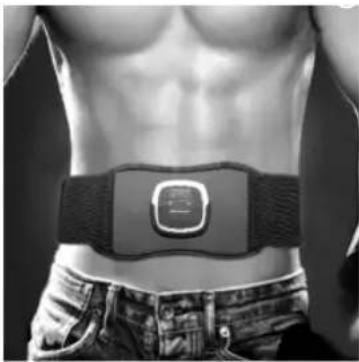

Aanbrengen van de buikgordel Stel zeker dat de MEDISANA buikspier-stimulatietoestel BOB schoon en droog is alvorens de buikgordel aan te brengen. De huid moet vrij zijn van vocht en crèmes, enz. om optimale resultaten te verkrijgen. Plaats de buikgordel zo rond uw taille, G WAARSCHUWING

• Alvorens de buikgordel aangebracht wordt, moet u zeker zijn dat het toestel uitgeschakeld is!

• Gebruik de buikgordel enkel rond de taille, en breng deze aan volgens voorschrift. Het gebruik aan andere lichaamsdelen kan ernstige verwondingen veroorzaken!

• Alvorens u de gordel afneemt, schakelt u het toestel uit!

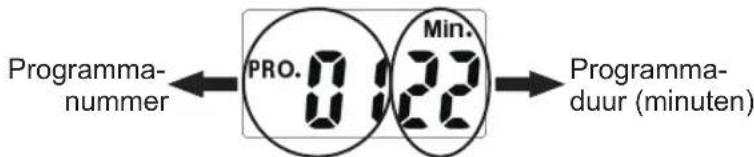

Gebruiken Druk op de Aan- / intensiteit verhogen- toets , om het toestel aan te schakelen. U hoort twee korte pieptonen en op de LCD-display verschijnt de laatst gebruikte programma-nummer en de bijhoren- de programma-duur, vb.: Selecteer nu door het drukken op Uit- / intensiteit verminderen / programmaselectie - toets een programma. Volgende pro- gramma's zijn mogelijk:

Programma- nummer Programma- duur (minuten) zodat de elektroden op de buik rusten (ong. met buiknavel in het midden). Sluit de velcro-afsluiting. De gordel is gemaakt uit een flexibel materiaal dat geschikt is voor verschillende taille- breedtes. In principe moet de gordel vastzitten om een goed contact tussen de elektroden en de huid te garander- en, maar de gordel mag niet vastges- noerd worden. De gordel is uitsluitend geschikt voor gebruik in de buikzone. Programma Totaal- Impulsafstand Verdeelde Frequentie nr. duur (min.) (µsec) tijdperiodes (Hz) 2 Min. 30 9 Min. 45 9 Min. 60 2 Min. 30

Verderzetting--> 2 Min. 30 9 Min. 60 9 Min. 80 2 Min. 30 2 22 2003 Het Gebruik

De programma's verschillen van elkaar door frequentie en duur van de afzonderlijke trainingsimpulsen. De totale duur van een programma wordt daarbij in verschillend lange periodes met op elkaar afgestemde stimulatiestroomfrequenties onderverdeeld. Lagere frequentiegebieden (ca. 2 Hz tot 40 Hz) zijn hier eerder bedoeld voor spierontspanning en hogere frequenties dienen voor de spier- stimulatie. De impulsafstand geeft de duur van de stroomimpulsstroom tijdens het gebruik aan. Hoe hoger de impulsafstand, hoe hoger de spiervezelstimulatie wordt. Geringere impulsafstanden zijn daarom goed voor het opwarmen en/of zachte ontspannen. Net zoals bij een fysieke krachttraining met gewichten, is het bij elke training zinvol om af te wisselen tussen spierstimulatie en een doelmatige ontspanningsfase. Dit beschermt de spieren en zorgt voor een meer effectief trainings- schema. In de 10 selecteerbare programma's zijn daarom verschillende frequenties en tijdperiodes voor gebruik aangegeven, die het toestel automatisch doorloopt. De intensiteit kan tijdens het gebruik van het MEDISANA buikspier- stimulatietoestel BOB ook nog in 25 niveaus handmatig ingesteld worden (zie "3.3 Instelling van de intensiteit"). De 10 programma's kunt u in meerdere weken afwerken. U begint in de eerste week met programma 1 op een laag intensiteitsniveau, versterkt langzaam uw buikspieren en wisselt daarbij naar hogere programma's. Natuurlijk kunt u het programma en de intensiteit gebruiken op basis van uw persoonlijke voorkeur en uw conditie. Let op dat de eenheid in het begin niet meer dan een keer per dag gebruikt mag worden. Vanaf de tweede week kunt u het gebruik gaan verhogen, waarbij echter wel

Programma Totaal- Impulsafstand Verdeelde Frequentie nr. duur (min.) (µsec) tijdperiodes (Hz)NL

steeds minstens 5 uren tussen de afzonderlijke trainingseenheden moeten liggen. Nadat u het programma hebt geselecteerd, drukt opnieuw de Aan- / intensiteit verhogen- toets , om het gebruik te starten.

AANWIJZING Het toestel start de emissie van stroomimpulsen alleen als er op een juiste manier huidcontact is. Mocht deze niet vastgesteld worden, klinkt er een langere pieptoon en het toestel bevindt zich weer in de programmaselectie-modus. Controleer in dit geval of de buikgordel correct werd aangebracht. De aangegeven tijd voor de programmaduur telt nu afwaarts (count- down) tot 0. Tijdens het gebruik voelt u ev. een zacht kriebelgevoel. Met een stijgende intensiteit voelt u de spieropspanningen van de buikspieren, die zich na een paar seconden weer zacht ontspannen. Als de tijd afgelopen is, hoort u twee signalen (een korte en een lang- ere pieptoon) en de emissie van stroomimpulsen wordt gestopt. U kunt het gebruik ook handmatig stoppen door de Uit- / intensiteit ver- minderen /Programmaselectie – toets ingedrukt te houden, tot het toestel zich met twee pieptonen uitschakeld of door herhaald drukken op de toets tot de intensiteit op het laagste niveau (1) komt te staan. Wordt de toets opnieuw ingedrukt, wordt het afgeven van de stroomimpulsen gestopt.

Instelling van de intensiteit Tijdens het gebruik kunt u met de toetsen en de intensiteit op 25 niveaus verzetten. Een verlaging van de intensiteit is steeds mogelijk met toets . Hebt u het laagste niveau bereikt (1) en drukt u nogmaals op toets , wordt het afgeven van de stroomimpulsen gestopt. Door het drukken op de toets verhoogt u de intensiteit met telkens 1 niveau (max. bis 25). Om ongewilde intensiteitverhogingen te vermijden, schakelt het toestel na ca. 5 seconden zonder toetsen in te drukken, de toetsenvergrendeling in. Op dat moment gaat het scherm- lichtje uit en symbool verschijnt op de LCD-display . Om de toetsenvergrendeling ongedaan te maken, moet toets ingedrukt worden, die gelijktijdig de intensiteit met 1 niveau verlaagt (of bij een reeds eerder ingesteld niveau 1, het afgeven van de stroomimpulsen gestopt.). Een verhoging van het intensiteitsniveau is enkel mogelijk als de toetsenvergrendeling niet actief is. Stel de intensiteit steeds zo hoog in, zoadt het voor u aangenaam blijft. G

Mocht u een onaangenaam gevoel ervaren, stel dan een lagere intensiteit in. Is het gebruik dan nog onaangenaam of als de huid pijn doet/jeukt, stop dan onmiddelijk het gebruik en raadpleeg uw arts. 3 Het Gebruik3 Het Gebruik / 4 Diversen

Automatische uitschakeling Wordt in de programmaselectie-modus gedurende ca. 2 minuten geen toets ingedrukt, schakelt het toestel zichzelf automatisch uit. Tijdens het gebruik op de huid, controleert het toestel voortdurend of er nog voldoende huidcontact is. Als dit niet het geval is, wordt de het afgeven van de stroomimpulsen automatisch gestopt en schakelt het toestel terug in de programmaselectie-modus.

Reiniging en onderhoud Bij een apparaat dat gevoed wordt door batterijen dient U deze batterijen te verwijderen vooraleer U het apparaat kuist. Gebruik nooit agressieve reinigingsmiddelen of harde borstels. Reinig het apparaat met een zachte doek, die U met een milde zeepsop licht bevochtigt. Dompel het toestel nooit in water om het te reinigen. Sla er in voorkomend geval acht op dat er geen water in het toestel in-dringt. Gebruik het toestel eerst dan opnieuw als het volledig droog is. Controleer voor elk gebruik of de beide ronde opzetstukken van de elektroden aan de achterkant van de gordel schoon en niet beschadigd zijn. In geval van twijfel gebruikt u het toestel niet en neemt u contact op met de servicedienst. Veiligheidscontrole (bij commercieel gebruik): Het toestel werd door de fabricant ingesteld voor een periode van tweejaar. De veiligheidscontroles bij commercieel gebruik mogen niet later plaatsvinden dan eens per twee jaar.

WAARSCHUWING In de behuizing van het toestel mag geen water komen!Bewaar het toestel op een droge, koele plaats. Dit apparaat mag niet samen met het huishoudelijk afval worden aange- boden. Iedere consument is verplicht, alle elektrische of elektronische apparaten, ongeacht of die schadelijke stoffen bevatten of niet, bij eenmilieudepot in zijn stad of bij de handelaar af te geven, zodat ze op eenmilieuvriendelijke manier kunnen worden verwijderd. Haal de batterijen uit het apparaat voordat u het apparaat verwijdert. Gooigebruikte batterijen niet bij het huisvuil, maar breng deze naar de daarvoorbestemde afvalverwerking of lever deze in bij een speciaal daarvoor bestemd inzamelstation bij de supermarkt of elektrawinkelier.Wendt u zich betreffende het afvalbeheer tot uw gemeente of handelaar.

Afvalbeheer Dit toestel voldoet aan de voorschriften van de EU-standaard voor zenuw-en spierstimulatie toestellen. Het is gecertificeerd volgens de EU-richtlijnen en draagt de CE-markering (conformiteitsteken) "CE 0297". Het EMS- toestel voldoet aan de Europese normen EN 60601-1, EN 60601-1-2 en EN 60601-2-10. Aan de eisen van de EU-richtlijn 93/42/EEG “Raad van 14 Juni 1993 betreffende medische hulpmiddelen" wordt voldaan. Elektromagnetische verdraagbaarheid: Het apparaat voldoet aan de eisen van norm EN 60601-1-2 voor de elektromagnetische verdraagbaarheid. Details met betrekking tot deze meetwaarden kunt u op de MEDISANA-homepage www.medisana.com vinden.

Richtlijnen / normen

Technische Specificaties Productnaam en model: Spanning: Kanalen: Curvenvorm: Impulswijdte: Frequentie: Uitgangsspanning: Gebruikstijd: Bedrijfsvoorwaarden: Opbergvoorwaarden: Afmetingen ca.: Gewicht ca.: Artikelnr.: EAN-Nr.: MEDISANA Buikspier-stimulatietoestel BOB

Tweefasige rechthoekvorm

0 - 45V (bij 500 Ohm last), regelbaar

20 tot 34 minuten max. 5°C tot 40°C bij 30% tot 75% rel. lucht- vochtigheid -10°C tot 50°C bij 20% tot 93% rel. lucht- vochtigheid 110 x 14,4 x 2,2 cm 230 g

In het kader van onze voortdurende inspanningen naar ver- beteringen, behouden wij ons het recht voor om qua vormgeving en op technisch gebied veranderingen aan ons product door te voeren.Garantie en reparatie- voorwaarden Wendt u zich voor garantiegevallen altijd tot uw leverancier of tot onze klantendienst. Moet u het apparaat opsturen, stuur het dan samen met de klacht en een kopie van de aankoopbon naar onze klantendienst. Voor garantie gelden de volgende voorwaarden:

1. Voor de producten van MEDISANA geldt een garantietermijn van drie

jaar vanaf de datum van aankoop. Deze kan door middel van de ver- koopbon of factuur worden aangetoond.

2. Alle klachten, die het gevolg zijn van materiaal of fabricagefouten

worden binnen de garantietermijn gratis verholpen.

3. Een geval van garantie leidt niet tot automatische verlenging van de

garantietermijn, noch voor het apparaat zelf noch voor de vervangen onderdelen.

4. Uitgesloten van garantie zijn:

a. Alle schade die ontstaan is door ondeskundige behandeling, b.v. het niet op de juiste wijze volgen van de gebruiksaanwijzing b. Beschadigingen, die zijn ontstaan door reparaties door de koper of een ander onbevoegd persoon. c. Transportschade, die is ontstaan op weg van de verkoper naar de verbruiker of tijdens het opsturen naar de klantendienst. d. Toebehoren, die onderhevig zijn aan slijtage.

5. De fabrikant neemt geen verantwoording voor directe of indirecte ver-

volgschade die door het apparaat veroorzaakt wordt. Ook niet als de schade aan het apparaat als garantiegeval erkend is. Het serviceadres vindt u op het afzonderlijk bijgevoegde blad. MEDISANA AG Jagenbergstraße 19 41468 NEUSS Duitsland eMail: [e-mail] Internet: www.medisana.de 5 Garantie
