MANUALE UTENTE BOB 88320 MEDISANA

1 Norme die sicurezza 2 Informazioni interessanti 3 Modalitá d'impiego 4 Varie 5 Garanzia

Display LCD Collegamento con elettrodi (display) Tasto accensione/aumento intensità Tasto spegnimento/diminuzione intensi- tà / Tasto scelta programmi Vano batteria con coperchio Simbolo per blocco tasti Simbolo per cambio batteria Indicazione per display programmi Indicazione visualizzazione intensità Display programmi / intensità Display durata terapia Collegamento con elettrodi (cintura addominale) Dispositivo di fissaggio per display Cintura addominale Elettrodi in superficie (sul retro)ES PT

301 Norme di sicurezza

Numero LOT Data di produzioneClassificazione dell’apparecchio: Tipo BF NOTE IMPORTANTI ! CONSERVARE IN MANIERA SCRUPOLOSA! Prima di utilizzare l’apparecchio, leggere attentamente leistruzioni per l’uso, soprattutto le indicazioni di sicurezza, e conservare le istruzioni per l’uso per gli impieghi successivi. Se l’apparecchio viene ceduto a terzi, allegare sempre anche queste istruzioni per l’uso.Spiegazione dei simboliQueste istruzioni per l’uso si riferiscono a questoapparecchio. Contengono informazioni importanti perla messa in funzione e l’uso. Leggere interamente queste istruzioni per l’uso. L’inosservanza delle presenti istruzioni può causareferite gravi o danni all’apparecchio.AVVERTENZAAttenersi a queste indicazioni di avvertimento per evitare che l’utente si ferisca.ATTENZIONEAttenersi a queste indicazioni per evitare danniall’apparecchio. NOTA Queste note forniscono ulteriori informazioni utili relative all’istallazione o al funzionamento.Produttore1 Norme di sicurezza

Norme di sicurezza Si prega di utilizzare l'apparecchio solo conformemente alle disposizionipresenti nelle indicazioni d'uso, sistemandolo attorno all'addome. L'utilizzo su altre parti del corpo, ad esempio occhi, collo, genitali, ecc. è pericoloso e può comportare gravi danni alla salute. Non utilizzate degli accessori che non sono stati consigliati dal fabbri-cante. Evitate il contatto con oggetti appuntiti o affilati. In caso di uso per scopo diverso da quello di destinazione cessa la validità della garanzia. Questo apparecchio non deve essere mai maneggiato da bambini, néutilizzato da persone con discapacità fisiche, sensoriali o intellettive o con esperienza insufficiente e/o carenza di competenze sempre che, per la loro incolumità, non vengano assistiti da una persona competente o non vengano adeguatamente istruiti su come impiegare l’apparecchio.In caso di guasto non riparate l'apparecchio da soli. In questo modo non solo cesserebbe ogni diritto ad usufruire della garanzia, ma potrebbero anche nascere seri pericoli (incendi, scariche elettriche, ferite). Fate eseguire le riparazioni solo da centri di assistenza tecnica autorizzati. Non utilizzate mai l'apparecchio mentre fate il bagno o la doccia. Se dovesse penetrare dell'acqua nell'apparecchio, le batterie devono essere immediatamente tolte e si deve evitare di continuare ad utilizzare l'appa-recchio. Contattate il Vostro negoziante specializzato o il nostro centro di assistenza. In caso di diabete o di altre malattie prima dell'impiego dell'apparecchiodovreste chiedere consiglio al vostro medico di famiglia. Persone la cui sensibilità sia in qualche modo danneggiata o limitata possono utilizzare l'apparecchio solo su indicazione medica.

Finalità d'uso: Questo apparecchio è pensato per applicazione esterna su soggetti sani. Si tratta di uno stimolatore progettato appositamente per muscoli addominali e presenta i seguenti benefici: - Aumento della circolazione nella zona di applicazione- Rilassamento della muscolatura addominale in tensione - Ricostituzione della muscolatura addominale - Conservazione o incremento della capacità di movimento Controindicazioni:Non adatto a bambini. L'apparecchio non deve essere utilizzato incaso di: - gonfiori, infiammazioni, ustioni, ferite, eruzioni cutanee o tessuti sensibili nella zona di applicazione (ad esempio infiammazione venosa, tromboflebite, vene varicose, ecc) - presenza di pacemaker, altro tipo di trapianti o protesi in metallo all'interno dell'organismo - tumore - disturbi o malattie al cuore (ad esempio aritmia o danni al miocardio) - epilessia- problemi di circolazione alle arterie o emorragie - ernia addominale o inguinale - gravidanza - doglie - malattie fulminanti o/e febbre - dolori di provenienza ignota

• 1 Norme di sicurezza / nformazioni interessanti2 I

Il trattamento dovrebbe risultare piacevole. Se sentite dei dolori o l'impie- go vi risulta fastidioso, interrompetelo e chiedete consiglio al vostro medico. I trattamenti con MEDISANA BOB non sostituiscono né diagnosi né terapie mediche. Consultate il Vostro medico per ogni genere di dolori o di malattie prima di utilizzare questo apparecchio. Non si deve utilizzare il MEDISANA BOB quando si è alla guida di una automobile o mentre si fa funzionare un macchinario. Se l'apparecchio presenta danni visibili alla custodia, alla cintura, agli elettrodi o al display LCD, inviarlo al proprio commerciante specializzato o direttamente al servizio clienti MEDISANA per provvedere alla ripara-zione. L'apparecchio è finalizzato al solo utilizzo privato, non adatto per usi medici o commerciali. L'apparecchio non deve essere usato nelle vicinanze di altri apparecchi che emettono forti impulsi elettrici, ad esempio stazioni radio, forni a microonde o cellulari. In questo caso infatti la funzionalità potrà risultare diminuita (cfr. “Compatibilità elettromagnetica“). Utilizzare l'apparecchio lontano da fonti di calore, materiali infiammabili o esplosivi o gas. L'apparecchio non deve essere utilizzato in spazi con presenza di forte concentrazione di ossigeno o gas (ad esempio spray). E' necessario togliere eventuali gioielli e piercing (ad esempio sull'ad-dome) prima di utilizzare l'apparecchio. Vi è pericolo di incendio! L'apparecchio non è adatto all'utilizzo in contemporanea con altri appa- recchi che conducono impulsi elettrici al proprio corpo (ad esempio, apparecchi TENS).

Materiale in dotazione e imballaggio Grazie! Grazie per la fiducia accordataci e complimenti per la scelta! Con lo Stimolatore per Muscoli Addominali MEDISANA BOB riceverete un prodotto di qualità MEDISANA. Affinché otteniate il risultato desiderato e siate soddisfatti del vostro Stimolatore per Muscoli Addominali MEDI-SANA BOB, vi consigliamo di leggere attentamente le indicazioni d'uso e manutenzione che seguono.

Verificare in primo luogo che l’apparecchio sia completo e che non vi siano segni di danni. In caso di dubbi non mettere in funzione l’appa-recchio e rivolgersi al proprio rivenditore o al proprio centro di assis-tenza.Il materiale consegnato consta di: GNote sugli elettrodiGli elettrodi non devono venire posizionati su zone in cui la pelle è lesionata. Non lasciare l'apparecchi in luoghi umidi. Eliminare gli elettrodi prima di fare una doccia, il bagno o fare una nuotata. Nel caso dovessero insorgere irritazioni cutanee, sospendere il tratta-mento e consultare il medico.

2 Informazioni interessanti Le confezioni sono riutilizzabili o possono essere riciclate. Smaltire il materiale d’imballaggio non più necessario in conformità alle disposizioni vigenti. In caso di danneggiamenti dovuti al trasporto, mettersi immedia-tamente in contatto con il proprio rivenditore. G2 Informazioni interessanti

Modalità d'uso dell'appa- recchio Lo Stimolatore per Muscoli Addominali MEDISANA BOB funziona secondo il principio dell'elettrostimolazione muscolare (ESM). Attraverso delicati impulsi elettrici, senza alcun carico su tendini e articolazioni, i muscoli addominali vengono stimolati. Ciò comporta piccole contrazioni muscolari che possono favorire la muscolatura “passiva“ (= senza movi- mento volontario). Ciò può avere gran beneficio, ad esempio dopo un intervento per il rafforzamento della muscolatura rilassata in caso di mus- coli addominali poco o scarsamente allenati o bloccati o per riscaldamento prima di iniziare un'attività sportiva. Questa modalità di stimolazione delle fibre muscolari viene utilizzata già da molti anni dagli atleti professionisti, ambiziosi dilettanti e nel settore riabilitativo, per aumentare le prestazioni fisiche, ridurre il pericolo di lesioni e mantenere la mobilità. Il ripristino dell'equilibrio muscolare e il rassodamento della pelle comportano natural- mente un aspetto più attraente.

Inserimento / sostituzione delle batterie Assicuratevi che l'apparecchio sia spento. Rimuovete il display dal sistema di fissaggio . Ciò è più facile se viene praticata una piccola pressione sulla parte posteriore della cintura e quindi il display viene tirato via. Spingete il coperchio del vano porta batteria sulla parte posteriore del display nella direzione della freccia verso il basso e posizionate le batterie in coordinato (3 batterie di tipo AAA, LR03 1,5V) secondo la polarità indi- cata nel vano batteria. Chiudete nuovamente il vano batteria attraverso il coperchio predisposto fino a che non si innesta completamente. Riposizionate il display nel dispositivo di fissaggio , fino a che gli attacchi magnetici degli elettrodi non si “blocchino” con gli attacchi degli elettrodi della cintura addominale tenendo conto del passo. Sostituire le batterie quando appare il simbolo della sostituzione batteria sul display o quando il display non viene visualizzato, anche una volta accesso l'apparecchio. Per sostituire le batterie, utilizzare sempre solo batterie dello stesso tipo (AAA, LR03 1,5V).

INDICAZIONI DI SICUREZZA PER LA BATTERIA

• Non smontare le batterie!

• Rimuovere immediatamente le batterie esaurite dal dispositivo!

• Elevato rischio di fuoriuscita di liquidi, evitare il contatto con la pelle, gli occhi e le mucose! In caso di contatto con gli acidi delle batterie risciacquare subito i punti interessati con abbondante acqua pulita e consultare subito un medico!

• In caso di ingerimento di una batteria chiamare immediatamente un medico!

• Sostituire sempre tutte le batterie contemporaneamente!

• Impiegare unicamente batterie dello stesso tipo, non utilizzare tipologie diverse oppure batterie usate e nuove insieme!

• Inserire correttamente le batterie, prestare attenzione alla polarità!

• In caso di lungo periodo di inutilizzo, rimuovere le batterie dal dispositivo!

• Tenere le batterie lontano dalla portata dei bambini!

• Non ricaricare le batterie! Pericolo di esplosione!

• Non cortocircuitare! Pericolo di esplosione!

• Non gettare nel fuoco! Pericolo di esplosione!

• Non gettare le batterie usate insieme ai rifiuti domestici, smaltirle separatamente oppure consegnarle a un punto di raccolta batterie presso il rivenditore!

AVVERTENZA Assicurarsi che i sacchetti d’imballaggio non siano alla portata dei bambini. Pericolo di soffocamento!3 Modalità d’impiego

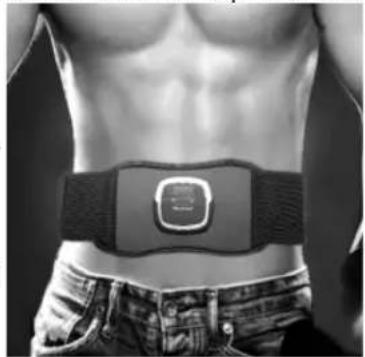

Posizionamen- to della cintura lombare Assicuratevi che lo Stimolatore per muscoli addominali MEDISANA BOB sia pulito e asciutto, prima di indossare la cintura. Per poter raggiungere effetti ottimali, la pelle non deve essere umida o presentare creme. G ATTENZIONE

• Prima di posizionare la cintura addominale, assicuratevi che l'apparecchio sia spento!

• Utilizzate la cintura addominale solo nel modo prescritto, quindi che venga posta attorno alla vita. Un impiego su altre parti del corpo può comportare gravi lesioni!

• Spegnere l'apparecchio prima di togliersi la cintura!

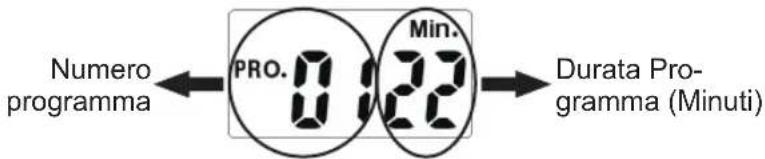

Utilizzo Premere il tasto accensione/aumento intensità , per accendere l'apparecchio. Vengono riprodotti due piccoli bip e sul display LCD compare il numero dell'ultimo programma eseguito e la durata corris- pondente, ad esempio: Scegliere un programma attraverso il tasto spegnimento/diminuzione intensità - scelta programmi – tasto . Sono disponibili i pro- grammi seguenti:

Numero programma Durata Pro- gramma (Minuti) Legare la cintura addominale intorno alla vita, in modo che gli elettrodi siano posi- zionati correttamente (con l'ombelico all'incirca nel mezzo). Chiudete la chiu- sura di sicurezza. La cintura è realizzata in materiale flessibile, che si adatta facilmente a tutte le dimensioni della vita. Fondamentale è che la cintura sia ben salda per permettere un buon contatto tra gli elettrodi e la pelle, ma questi non devono incastrarsi. La cintura è adatta

esclusivamente ad essere utilizzata sulla parte addominale. Programma Durata Ampiezza im- Ripartizioni Frequenza Num. totale (Min.) pulsi (µsec) Temporali (Hz) 2 Min. 30 9 Min. 45 9 Min. 60 2 Min. 30

13 Modalità d’impiego

I programmi si differenziano per frequenza e durata delle singole moda- lità di impulsi. La durata totale di un programma viene ripartita in diversi periodi di una certa durata con frequenze di elettrostimolazione sin- cronizzate le une con le altre. Campi di frequenza più bassi (da ca. 2 Hz a 40 Hz) sono adatti a sciogliere i muscoli e le frequenze più alte ser- vono per la stimolazione muscolare. L'ampiezza degli impulsi fornisce la durata del flusso di impulsi elettrici durante l'uso. Maggiore è l'ampiezza degli impulsi, più forte sarà la stimolazione muscolare. Un'ampiezza di impulsi minore si presta meglio a riscaldamento o a uno scioglimento delicato dei muscoli. Come in un allenamento fisico con i pesi effettuato in palestra, per ogni sessione è bene alternare la fase di stimolazione muscolare con la fase di riposo. Ciò permette di aver cura della muscolatura e rende inoltre possibile un'efficace sessione di allenamento. Tra i 10 programmi tra cui è possibile scegliere, ci sono diverse frequenze e diverse ripartizioni temporali che l'apparecchio esegue automaticamente. Inoltre durante l'uso dello Stimolatore dei muscoli addominali MEDISANA BOB è possibile impostare manual- mente 25 livelli (cfr. “3.3 Impostazione dell'intensità“). I 10 diversi programmi possono essere completati in diverse settimane. Iniziate la prima settimana con il Programma con livello di intensità basso e aumentate gradualmente l'intensità dell'allenamento man mano che aumenta la prestazione garantita dai vostri addominali e passate quindi ad un programma più avanzato. Naturalmente è possibile impos- tare sia il programma sia l'intensità secondo la propria sensibilità e il proprio stato di allenamento. Ricordate, almeno all'inizio, di non utilizzare l'apparecchio per più di una volta al giorno. A partire dalla

Programma Durata Ampiezza im- Ripartizioni Frequenza Num. totale (Min.) pulsi (µsec) Temporali (Hz)37 seconda settimana è possibile aumentare la frequenza d'uso, tuttavia è bene lasciar passare almeno 5 ore tra le singole unità di allenta- mento. Dopo aver selezionato un programma, premere nuovamente il tasto accensione/aumento di intensità , per avviare l'applicazione.

NOTA L'apparecchio avvia l'emissione di impulsi elettrici, quando è presente un contatto corretto con il corpo dell'utente. Qualora ciò non avvenga, si sente un lungo “bip” e l'apparecchio ritorna alla modalità di selezione programmi. Verificare in questo caso se la cintura è stata ben posizionata. Il tempo indicato per la durata del programma va a ritroso (Count- down) fino a 0. Durante l'utilizzo sarà possibile avvertire un leggero formicolio. Con l'aumentare dell'intensità sentirete le contrazioni muscolari all'altezza dell'addome, che si rilasserà nuovamente dopo pochi secondi. Una volta trascorso il tempo predefinito si udiranno due segnali (un “bip” più breve ed uno più lungo) e viene arrestata l'emissione di impulsi elettrici. È possibile anche arrestare manual- mente premendo il tasto di spegnimento/ diminuzione intensità / selezione programma – tasto e tenere premuto finché non si spegne con due “bip” o premendo più volte finché l'intensità non risulta al minimo (1). Una nuova pressione sul tasto comporta l'arresto del flusso di impulsi.

Impostazione dell'intensità Durante l'utilizzo è possibile impostare l'intensità con i tasti e in 25 diversi livelli. Una diminuzione dell'intensità è possibile in qualsiasi momento, attraverso il tasto . Qualora sia stato raggiunto il livello più basso (1) e si preme nuovamente il tasto , l'apparecchio smette di inviare impulsi elettrici. Premendo il tasto si aumenta l'intensità di 1 livello alla volta (max fino a 25). Per evitare aumenti di intensità non intenzionali, l'apparecchio imposta il blocco tasti dopo 5 secondi dall'assenza di qualsiasi attività. In questo caso la luce del display LCD si spegne e compare il simbolo . Per sbloccare il blocco tasti è necessario premere il tasto che allo stesso tempo diminuisce l'intensità di 1 livello (o nel caso l'intensità sia stata già portata a livello 1, spegne l'apparecchio). Un aumento nel livello di intensità è possibile solo quando non è attivato il blocco tasti. Impostate sempre l'intensità al livello che vi sembra essere più consono.

Qualora troviate sgradevole l'applicazione, abbassate l'intensità. Qualora dovesse risultare ancora fastidiosa o provocare dolore o irritazione alla pelle, interrompere immediatamente l'applica- zione e consultare un medico. 3 Modalità d’impiego IT3 Modalità d’impiego / 4 Varie

Spegnimento automatico Qualora nella modalità selezione programma non viene premuto alcun tasto per circa 2 minuti, l'apparecchio si spegne automaticamente. Nel corso del funzionamento l'apparecchio controlla costantemente se vi sia ancora sufficiente contatto con la pelle. Qualora non ve ne fosse, l'emissione della corrente viene automaticamente arrestata e l'appa-recchio ritorna alla Modalità di selezione del programma.

Pulizia e manutenzione Estraete le pile prima di pulire l'apparecchio. Non utilizzate mai detergenti aggressivi o spazzole dure. Pulite l'apparecchio con un panno morbido inumidito con una lisciva delicata. Per la pulizia non immergete mai in acqua l'apparecchio e fate attenzione che non entri acqua nell'apparecchio. Riutilizzate l'appa- recchio solo dopo che si è asciugato completamente. Prima di ogni applicazione, verificate che entrambi gli inserti degli elettrodi sulla parte posteriore della cintura siano privi di impurità e che non presentino alcun tipo di danneggiamenti. Non utilizzare l'appa- recchio se vi sono dei dubbi in tal senso e contattate il servizio clienti. CONTROLLI DI SICUREZZA (VALE PER L'IMPIEGO PER SCOPI COMMERCIALI): L'apparecchio viene garantito dal produttore per la durata di due anni.I controlli di sicurezza devono essere eseguiti almeno ogni due anni per l'impiego a fini commerciali.

ATTENZIONE Non versare dell'acqua all'interno dell'apparecchio!Conservare in luogo fresco ed asciutto. L'apparecchio non può essere smaltito insieme ai rifiuti domestici. Ogni utilizzatore ha l'obbligo di gettare tutte le apparecchiature elettronicheo elettriche, contenenti o prive di sostanze nocive, presso un punto di raccolta della propria città o di un rivenditore specializzato, in modo chevengano smaltite nel rispetto dell'ambiente.Togliere le pile prima di smaltire lo strumento. Non gettare le pile esaurite nei rifiuti domestici, ma nei rifiuti speciali o in una stazione di raccolta pile presso i rivenditori specializzati. Per lo smaltimento rivolgersi alle autorità comunali o al proprio rivenditore.

Smaltimento Questo apparecchio è conforme alle disposizioni CE in materia di stimo-latori nervosi e muscolari. È stato certificato in base alle Direttive CE ed è stato munito di marchio "CE 0297” (marchio di conformità). L'apparecchio EMS è conforme alle norme europee EN 60601-1, EN 60601-1-2 e EN 60601-2-10. Le previsioni della Direttiva CE “93/42/CEE del Parlamento del 14 giugno 1993 su Prodotti Medicali” sono del tutto soddisfatte. Compatibilità elettromagnetica: L’apparecchio soddisfa i requisiti della norma EN 60601-1-2 per la com-patibilità elettromagnetica. Maggiori dettagli relativi ai dati di misurazione sono disponibili sul sito MEDISANA alla pagina www.medisana.com.

Dati tecnici Nome e modello: Alimentazione: Canali: Forma della curva: Ampiezza dell'impulso: Frequenza: Tensione in uscita: Tempo di utilizzo: Condizioni di esercizio: Condizioni per la conservazione: Dimensioni circa: Peso circa: Articolo n°: EAN-n°: MEDISANA Stimolatore per muscoli addominali BOB

0 - 45V (per carico da 500 Ohm), regolabile

Da 20 fino a 34 minuti max. 5°C a 40°C, 30% a 75% di umidità relativa -10°C a 50°C, 20% a 93% di umidità relativa 110 (L) x 14,4 (L) x 2,2 (A) cm 230 g

Alla luce dei costanti miglioramenti dei prodotti, ci riserviamo la facoltà di apportare qualsiasi modifica tecnica e strutturale.Condizioni di garanzia e di riparazione In caso di garanzia, contattare il vostro rivenditore di fiducia o direttamente il centro di assistenza. Se dovesse essere necessario spedire l’appa- recchio, specificare il guasto e allegare una copia della ricevuta di acquisto. Valgono le seguenti condizioni di garanzia:

1. I prodotti MEDISANA hanno una garanzia di tre anni a partire dalla data

di vendita. La data di acquisto deve essere comprovata in caso di garanzia dalla ricevuta di acquisto o dalla fattura.

2. Durante il periodo di garanzia, i guasti dovuti a difetti di materiale o di

lavorazione vengono eliminati gratuitamente.

3. Una prestazione di garanzia non da diritto al prolungamento del periodo

di garanzia, né per l’apparecchio né per i componenti sostituiti.

4. La garanzia non include:

a. tutti i danni risultanti da uso improprio, ad esempio dall’inosservanza delle istruzioni d’uso, b. i danni riconducibili a manutenzione o ad interventi effettuati dall’ac- quirente o da terzi non autorizzati, c. danni di trasporto verificati durante il trasporto dal produttore al con- sumatore o durante l’invio al servizio clienti, d. gli accessori soggetti a normale usura.

5. È altresì esclusa qualsiasi responsabilità per danni secondari diretti o

indiretti causati dall’apparecchio anche se il danno all’apparecchio viene riconosciuto come caso di garanzia. L’indirizzo del servizio di assistenza è riportato nel foglio allegato separato. MEDISANA AG Jagenbergstraße 19 41468 NEUSS Germania eMail: [e-mail] Internet: www.medisana.de 5 Garanzia
