Produkttyp	Bauchmuskel-Stimulationsgerät (EMS)
Marke	Medisana
Modell	BOB 88320
Abmessungen	110 × 14,4 × 2,2 cm
Gewicht	230 g
Stromversorgung	3 AAA-Batterien (LR03) 1,5 V
Stimulationskanäle	1 Kanal
Impulsform	Rechteckig, biphasisch
Impulsbreite	150 - 200 μs
Frequenz	3 Hz bis 100 Hz
Ausgangsspannung	0 - 45 V (bei 500 Ω Last)
Anzahl der Programme	10 vorprogrammierte Programme
Intensitätsstufen	25 einstellbare Stufen
Anwendungsdauer	20 bis 34 Minuten je nach Programm
Anzeige	LCD-Bildschirm
Anwendungsbereich	Bauchmuskeln (Bauchgürtel)
Gegenanzeigen	Herzschrittmacher, Schwangerschaft, Epilepsie, Krebs usw.
Sicherheit	Tastensperre, automatische Abschaltung, Hautkontakterkennung
Reinigung und Pflege	Weiches, leicht feuchtes Tuch, milde Seifenlösung
Garantie	3 Jahre (vorbehaltlich der Bedingungen)
Lieferumfang	1 MEDISANA BOB, 3 AAA-Batterien, 1 Bedienungsanleitung
Ersatzteile / Zubehör	Bauchgürtel, flache Elektroden, Anzeigeeinheit
Reparierbarkeit	Reparaturen nur durch autorisierten Kundendienst

Häufig gestellte Fragen - BOB 88320 MEDISANA

Wozu dient der MEDISANA BOB 88320?

Es ist ein Bauchmuskel-Stimulationsgerät (EMS), das die Bauchmuskeln durch elektrische Impulse strafft und stärkt. Es kann auch Verspannungen lösen und die Durchblutung verbessern.

Wie legt man den Bauchgürtel an?

Legen Sie den Gürtel um Ihre Taille, die Elektroden auf den Bauch in Höhe des Bauchnabels. Schließen Sie den Klettverschluss für einen guten Kontakt. Der Gürtel sollte gut anliegen, aber nicht zu fest sein. Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie ihn anlegen.

Wie schaltet man das Gerät ein und stellt die Intensität ein?

Drücken Sie die ▲-Taste zum Einschalten. Das Display zeigt das letzte Programm an. Verwenden Sie ▲, um die Intensität zu erhöhen (25 Stufen) und ▼, um zu verringern oder auszuschalten. Um ein Programm zu starten, wählen Sie es mit ▼ aus und drücken Sie dann erneut ▲.

Welche Programme sind verfügbar und wie wählt man sie aus?

Es gibt 10 vorprogrammierte Programme mit unterschiedlichen Frequenzen und Dauern. Die Programme 1 bis 5 sind für Aufwärmen und moderate Stimulation ausgelegt, die 6 bis 10 für intensivere Sitzungen. Beginnen Sie mit Programm 1 bei niedriger Intensität und steigern Sie allmählich.

Wie lange dauert eine Sitzung?

Die Dauer variiert je nach Programm, von 20 bis 34 Minuten. Der Countdown wird auf dem Bildschirm angezeigt. Das Gerät schaltet sich am Ende des Programms automatisch aus.

Wie wechselt man die Batterien?

Entfernen Sie die Anzeigeeinheit aus der Halterung am Gürtel, indem Sie leicht auf die Rückseite drücken. Schieben Sie den Deckel des Batteriefachs nach unten. Legen Sie 3 AAA-Batterien (LR03) unter Beachtung der Polarität ein. Schließen Sie das Fach und setzen Sie die Einheit wieder ein.

Was sind die Gegenanzeigen für die Anwendung?

Nicht verwenden bei Herzschrittmacher, Schwangerschaft, Epilepsie, Krebs, Bauchhernie, Herzproblemen, Hautläsionen oder Fieber. Im Zweifelsfall einen Arzt konsultieren.

Kann ich das Gerät an anderen Körperteilen verwenden?

Nein, der Gürtel ist nur für die Bauchmuskulatur konzipiert. Die Verwendung an anderen Stellen (Augen, Hals, Genitalbereich) kann gefährlich sein und schwere Verletzungen verursachen.

Wie reinigt man das Gerät?

Entfernen Sie vor der Reinigung die Batterien. Verwenden Sie ein weiches, leicht feuchtes Tuch mit einer milden Seifenlösung. Tauchen Sie das Gerät niemals in Wasser und vermeiden Sie, dass Feuchtigkeit ins Innere gelangt. Trocknen Sie es vor der Wiederverwendung vollständig ab.

Was tun, wenn das Gerät nicht funktioniert oder die Stimulation schwach ist?

Überprüfen Sie die Batterien (bei Schwäche ersetzen) und den Hautkontakt der Elektroden. Stellen Sie sicher, dass der Gürtel richtig sitzt und die Elektroden sauber sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG BOB 88320 MEDISANA

DE Bauchmuskel-Stimulationsgerät BOB

Gebrauchsanweisung Manual

Mode d'emploi

Bitte sorgfältig lesen!

DE Gebrauchsanweisung

1 Sicherheitshinweise.... 1
2 Wissenswertes.... 3
3 Anwendung.... 5
4 Verschiedenes 8
5 Garantie.... 10

GB Manual

Klappen Sie bitte diese Seite auf und lassen Sie sie zur schnellen Orientierung aufgeklappt. Please fold out this page and leave it folded out for quick reference.

Gerät und Bedienelemente

① LCD-Anzeige
② Elektrodenanschluss (Anzeigeeinheit)
3 Ein- / Intensität erhöhen ▲ - Taste
4 Aus- / Intensität vermindern ▼ / Programmwahl - Taste
5 Batteriefachabdeckung
⑥ Symbol für Tastensperre
⑦ Batteriewechsel-Symbol
8 Indikation für Programmanzeige
9 Indikation für Intensitätsanzeige
10 Programm- / Intensitätsanzeige
⑪ Therapiezeit-Anzeige
12 Elektrodenanschluss (Bauchgürtel)
⑬ Halterung für Anzeigeeinheit
14 Bauchgürtel
15 Flächenelektroden (auf der Rückseite)

WICHTIGE HINWEISE! UNBEDINGT AUFBEWAHREN!

Lesen Sie die Gebrauchsanweisung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Artikel benutzen und bewahren Sie die Gebrauchsanweisung für die weitere Nutzung auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie unbedingt diese Gebrauchsanweisung mit.

Zeichenerklärung

Diese Gebrauchsanweisung gehört zu diesem Gerät. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Lesen Sie diese Gebrauchsanweisung vollständig. Die Nichtbeachtung dieser Anweisung kann zu schweren Verletzungen oder Schäden am Gerät führen.

WARNUNG

Diese Warnhinweise müssen eingehalten werden, um mögliche Verletzungen des Benutzers zu verhindern.

ACHTUNG

Diese Hinweise müssen eingehalten werden, um mögliche Beschädigungen am Gerät zu verhindern.

HINWEIS

Diese Hinweise geben Ihnen nützliche Zusatzinformationen zur Installation oder zum Betrieb.

Geräteklassifikation: Typ BF

LOT-Nummer

Hersteller

Herstellungsdatum

1.1

Sicherheits- hinweise

Zweckbestimmung:

Dieses Gerät ist zur äußeren Anwendung an gesunden erwachsenen Personen bestimmt. Es handelt sich um ein speziell entwickeltes Bauchmuskulatur-Stimulationsgerät mit folgenden Wirkungsweisen:

• Erhöhung der Durchblutung im Anwendungsbereich
• Entspannung verkrampfter Bauchmuskulatur
• Wiederaufbau von Bauchmuskulatur
• Erhaltung bzw. Erweiterung der Bewegungsfähigkeit

Gegenanzeigen:

Für Kinder ist dieses Gerät nicht geeignet. Das Gerät darf weiterhin nicht angewendet werden bei:

• Schwellungen, Entzündungen, Verbrennungen, Verletzungen, Ausschlägen oder empfindlichen Stellen im Anwendungsbereich (z.B. Venenentzündung, Thrombophlebitis, varikoser Vene u.s.w.)
• vorhandenem Herzschrittmacher, anderen Implantaten oder prothetischen Metallen im Körper
• Krebserkrankungen
• Unregelmäßigkeiten des Herzens oder Herzkrankheiten (z.B. Arrhythmien oder Myocardschäden)
• Epilepsie
• arteriellen Durchblutungsproblemen oder Blutungsneigung
• Abdominal- oder Inguinalhernie
• Schwangerschaft
• Wehenschmerzen
• akuten Krankheiten oder/und Fieber

• Schmerzen unbekannter Herkunft

• Benutzen Sie das Gerät nur entsprechend seiner Bestimmung laut Gebrauchsanweisung um den Bauch herum gelegt. Eine Benutzung an anderen Körperpartien, wie z.B. Augen, Hals, Genitalien etc. ist gefährlich und kann zu ernsthaften Verletzungen führen.

• Benutzen Sie keine Zusatzteile, die nicht vom Hersteller empfohlen werden.
• Vermeiden Sie den Kontakt mit spitzen oder scharfen Gegenständen. Bei Zweckentfremdung erlischt der Garantieanspruch.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt und erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Im Falle von Störungen reparieren Sie das Gerät nicht selbst. Es erlischt dann nicht nur jeglicher Garantieanspruch, sondern es können ernsthafte Gefahren entstehen (Feuer, elektrischer Schlag, Verletzung). Lassen Sie Reparaturen nur von autorisierten Servicestellen durchführen.
• Benutzen Sie das Gerät nicht, während Sie baden oder duschen. Sollte jedoch einmal Flüssigkeit in das Gerät eindringen, müssen die Batterien sofort entfernt und weitere Anwendung vermieden werden. Setzen Sie sich mit Ihrem Händler oder dem Servicecenter in Verbindung.
• Im Falle eines Diabetes oder anderer Erkrankungen sollten Sie vor der Anwendung des Gerätes Rücksprache mit Ihrem Hausarzt halten.
• Personen, deren Empfindsamkeit gestört oder beeinträchtigt ist, dürfen das Gerät nur nach Anweisung eines Arztes anwenden.

• Die Behandlung sollte angenehm sein. Spüren Sie Schmerzen oder empfinden die Anwendung als unangenehm, brechen Sie ab und halten Sie Rücksprache mit Ihrem Arzt.

- Therapien mit dem MEDISANA Bauchmuskel-Stimulationsgerät BOB ersetzen keine ärztlichen Diagnosen oder Behandlungen. Fragen Sie Ihren Arzt bei jeder Art von Schmerzen oder Krankheiten, bevor Sie das Gerät benutzen.

- Während der Bedienung einer Maschine oder während des Auto-Fahrens darf das Gerät nicht angewendet werden.

- Wenn das Gerät offensichtliche Schäden am Gehäuse, dem Gurt, den Elektroden oder der LCD-Anzeige aufweist, senden Sie es zur Reparatur an Ihren Fachhändler oder direkt an das MEDISANA Servicecenter.

- Das Gerät ist zur privaten Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen.

- Das Gerät darf nicht im Umfeld von Geräten betrieben werden, die starke elektrische Strahlung aussenden, wie z. B. Radiosender, Mikrowellen oder Mobiltelefone. Dadurch kann die Funktion beeinträchtigt werden (siehe "Elektromagnetische Verträglichkeit").

- Benutzen Sie das Gerät nicht in der Nähe von Hitzequellen, entflammbaren oder explosiven Materialien oder Gasen.

- Das Gerät darf nicht benutzt werden in Räumen mit Vorkommen von reinem Sauerstoff oder Aerosolen (z.B. aus Spraydosen).

- Eventueller Schmuck oder Piercings (z.B. Bauchnabelpiercing) sind vor Anwendung des Gerätes zu entfernen. Es besteht Verbrennungsgefahr!

- Das Gerät ist nicht geeignet zur gleichzeitigen Benutzung mit anderen Geräten, die elektrische Impulse an Ihren Körper leiten (z.B. TENS-Geräte).

Hinweise zu den Elektroden

• Die Elektroden dürfen nicht auf offenen Hautstellen angebracht werden.

- Das Gerät darf nicht in Kontakt mit Feuchtigkeit gelangen. Nehmen Sie die Elektroden vor dem Duschen, Baden oder Schwimmen ab.

- Treten Hautirritationen auf, brechen Sie die Behandlung ab und suchen Sie den Arzt auf.

2 Wissenswertes

Vielen Dank

für Ihr Vertrauen und herzlichen Glückwunsch!

Mit dem MEDISANA Bauchmuskel-Stimulationsgerät BOB ein Qualitätsprodukt von MEDISANA erworben. Damit Sie den gewünschten Erfolg erzielen und recht lange Freude an Ihrem MEDISANA Bauchmuskel-Stimulationsgerät BOB haben, empfehlen wir Ihnen, die nachstehenden Hinweise zum Gebrauch und zur Pflege sorgfältig zu lesen.

2.1 Lieferumfang

und Verpackung

Bitte prüfen Sie zunächst, ob der Lieferumfang vollständig ist und der Artikel keinerlei Beschädigungen aufweist. Im Zweifelsfalle benutzen Sie den Artikel nicht und kontaktieren eine Servicestelle.

Zum Lieferumfang gehören:

• 1 MEDISANA Bauchmuskel-Stimulationsgerät BOB
• 3 Batterien (Typ AAA, LR03) 1,5V
• 1 Gebrauchsanweisung

Verpackungen sind wiederverwertbar oder können dem Rohstoffkreislauf zurückgeführt werden. Bitte entsorgen Sie nicht mehr benötigtes Verpackungsmaterial ordnungsgemäß. Sollten Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung.

3

WARNUNG

Achten Sie darauf, dass die Verpackungsfolien nicht in die Hände von Kindern gelangen. Es besteht Erstickungsgefahr!

2.2

Die Arbeitsweise des Gerätes

Das MEDISANA Bauchmuskel-Stimulationsgerät BOB arbeitet nach dem Prinzip der elektrischen Muskelstimulation (EMS). Durch sanfte elektrische Impulse ohne Belastung von Sehnen und Gelenken werden die Bauchmuskeln im Körper angeregt. Dies führt zu leichten Muskelkontraktionen, welche die Muskulatur "passiv" (= ohne selbsttätig ausgeführte Bewegung) fördern können. Dies kann hilfreich sein z.B. nach Operationen zur Kräftigung der erschlafften Muskulatur, bei einseitig oder mangelhaft trainierten oder verspannten Bauchmuskeln oder zum Aufwärmen vor sportlicher Betätigung. Diese Art der Muskelfaserstimulation wird bereits seit vielen Jahren von professionellen Athleten, ambitionierten Freizeitsportlern und in der Rehabilitation genutzt, um den Körper leistungsfähiger zu machen, die Verletzungsgefahr zu reduzieren und die Mobilität zu erhalten. Der Ausgleich von muskulären Dysbalancen und die Straffung der Haut führen zudem zu einem attraktiveren Äußeren.

2.3

Batterien einlegen / wechseln

Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Nehmen Sie die Anzeigeeinheit aus der Halterung 13. Dies geht am Einfachsten, indem man die Anzeigeeinheit durch leichten Druck auf die Rückseite vom Gürtel weg und dann nach oben aus der Halterung 13 bewegt. Schieben Sie die Batteriefachabdeckung 5 auf der Rückseite der Anzeigeeinheit in Pfeilrichtung nach unten und legen Sie die mitgelieferten Batterien (3 Batterien Typ AAA, LR03 1,5V) entsprechend der Polaritätsmarkierung im Batteriefach ein. Schließen Sie das Batteriefach durch Aufschieben der Batteriefachabdeckung 5 wieder, bis diese einrastet. Setzen Sie die Anzeigeeinheit wieder so in die Halterung 13 in, bis die magnetischen Elektrodenanschlüsse 2 mit den Elektrodenanschlüssen des Bauchgürtels 12 passgerecht "zusammenschnappen". Wechseln Sie die Batterien aus, wenn das Batteriewechsel-Symbol 7 im Display erscheint oder wenn im Display nichts angezeigt wird, nachdem das Gerät eingeschaltet wurde. Verwenden Sie bei einem Batteriewechsel immer nur Batterien gleichen Typs (AAA, LR03 1,5V).

WARNUNG BATTERIE-SICHERHEITSHINWEISE

• Batterien nicht auseinandernehmen!
• Erschöpfte Batterien umgehend aus dem Gerät entfernen!
• Erhöhte Auslaufgefahr, Kontakt mit Haut, Augen und Schleimhäuten vermeiden! Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen!
• Sollte eine Batterie verschluckt worden sein, ist sofort ein Arzt aufzusuchen!
• Immer alle Batterien gleichzeitig austauschen!
• Nur Batterien des gleichen Typs einsetzen, keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander verwenden!
• Legen Sie Batterien korrekt ein, beachten Sie die Polarität!
• Batterien bei längerer Nichtverwendung aus dem Gerät entfernen!
• Batterien von Kindern fernhalten!
• Batterien sind nicht wiederaufladbar! Es besteht Explosionsgefahr!
• Nicht kurzschließen!
• Nicht ins Feuer werfen! Es besteht Explosionsgefahr!
• Werfen Sie verbrauchte Batterien und Akkus nicht in den Hausmüll, sondern in den Sondermüll oder in eine Batterie-Sammelstation im Fachhandel!

3.1

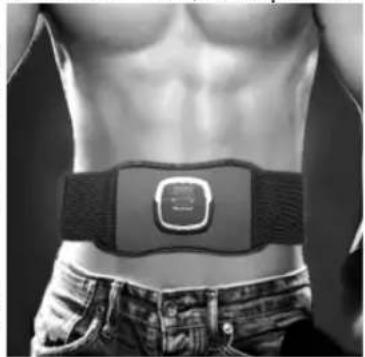

Anlegen des Bauch- gürtels

Stellen Sie sicher, dass das MEDISANA Bauchmuskel-Stimulationsgerät BOB sauber und trocken ist, bevor Sie den Bauchgürtel anlegen. Die Haut sollte frei von Feuchtigkeit und Cremes u.ä. sein, um optimale Ergebnisse zu erzielen.

Legen Sie den Bauchgürtel so um Ihre Taille, dass die Elektroden auf dem Bauch (in Etwa mit dem Bauchnabel in der Mitte) anliegen. Schließen Sie den Klettverschluss. Der Gürtel besteht auf flexible Material, welches sich für verschiedene Taillenumfänge eignet. Grundsätzlich muss der Gürtel fest sitzen, um einen guten Kontakt zwischen Elektroden und Haut zu gewährleisten, darf dabei aber nicht einschnüren. Der Gürtel ist ausschließlich für die Anwendung um den Bau

• Vor dem Anlegen des Bauchgürtels stellen Sie sicher, dass das Gerät ausgeschaltet ist!
• Wenden Sie den Bauchgürtel nur in der beschriebenen Weise um die Taille gelegt an. Eine Verwendung an anderen Körperstellen kann ernsthafte Verletzungen nach sich ziehen!
• Bevor Sie den Gürtel ablegen, schalten Sie das Gerät aus!

3.2

Anwenden

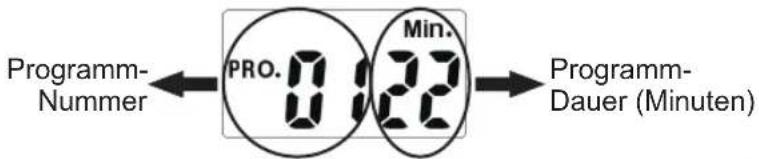

Drücken Sie die Ein-/Intensität erhöhen ▲-Taste ③, um das Gerät einzuschalten. Es ertönen zwei kurze Pieptöne und in der LCD-Anzeige ① erscheint die zuletzt absolvierte Programm-Nummer und die zugehörige Programm-Dauer, z.B.:

Wählen Sie nun durch Druck auf die Aus- / Intensität vermindern ▼ / Programmwahl - Taste ④ ein Programm. Folgende Programme sind möglich:

Programm Nr.	Gesamt-dauer (Min.)	Impulsweite (μsec)	Unterteilte Zeitabschnitte	Frequenz (Hz)
1	22	200	2 Min.	30
			9 Min.	45
			9 Min.	60
			2 Min.	30
2	22	200	2 Min.	30
			9 Min.	60
			9 Min.	80
			2 Min.	30
Fortsetzung-->

5

Programm Nr.	Gesamt-dauer (Min.)	Impulsweite (μsec)	Unterteilte Zeitabschnitte	Frequenz (Hz)
3	22	200	2 Min.	30
			18 Min.	45
			2 Min.	30
4	31	200	2 Min.	30
			27 Min.	60
			2 Min.	30
5	31	200	2 Min.	30
			27 Min.	80
			2 Min.	30
6	25	200	2 Min.	6
			20 Min.	45	4
			3 Min.	5
7	32	200	5 Min.	5
			17 Min.	50	9
			10 Min.	3
8	34	200	5 Min.	5
			19 Min.	50	9
			10 Min.	3
9	20	180	20 Min.	80
10	20	150	20 Min.	100

Die Programme unterscheiden sich hinsichtlich Frequenz und Dauer der einzelnen Trainingsimpulse. Die Gesamtdauer eines Programms wird dabei in unterschiedlich lange Abschnitte mit aufeinander abgestimmten Stimulationsstromfrequenzen unterteilt. Niedrigere Frequenzbereiche (ca. 2 Hz bis 40 Hz) sind dabei eher zur Muskellockerung geeignet und höhere Frequenzen dienen der Muskelstimulation. Die Impulsweite gibt die Dauer des Stromimpulsflusses während der Anwendung an. Je höher die Impulsweite, umso stärker die Muskelfaserstimulation. Geringere Impulsweiten bieten sich daher eher zum Aufwärmen bzw. zur sanften Lockerung an. Wie in einem physischen Krafttraining mit Gewichten auch, ist es bei jedem Training sinnvoll, zwischen Muskelstimulationsreiz und gezielter Entspannungsphase zu wechseln. Dies schont die Muskulatur und ermöglicht zudem eine effektivere Trainingsgestaltung. In den 10 wählbaren Programmen sind daher verschiedene Frequenzen und Zeitabschnitte für die Anwendung vorgegeben, die das Gerät automatisch durchläuft.

Die Intensität kann während der Anwendung des MEDISANA Bauch-muskel-Stimulationsgerätes BOB zusätzlich in 25 Stufen manuell eingestellt werden (siehe "3.3 Einstellung der Intensität").

Die 10 Programme können Sie in mehreren Wochen absolvieren. Sie beginnen in der ersten Woche mit Programm 1 auf niedriger Intensitätsstufe und steigern mit zunehmender Leistungsfähigkeit Ihrer Bauchmuskulatur langsam die Trainingsintensität und wechseln auf höhere Programme. Natürlich können Sie das Programm und die Intensität auch nach persönlichem Empfinden und Ihrem Fitnessstatus wählen. Beachten Sie, dass Sie das Gerät am Anfang nicht mehr als einmal täglich anwenden sollten. Ab der 2. Woche können Sie auch die An-

wendungshäufigkeit steigern, wobei immer mindestens 5 Stunden zwischen den einzelnen Trainingseinheiten liegen sollten.

Nachdem Sie ein Programm gewählt haben, drücken Sie erneut die Ein-/Intensität erhöhen ▲-Taste ③, um die Anwendung zu starten.

HINWEIS

Das Gerät startet die Emission von Stromimpulsen nur, wenn ein korrekter Körperkontakt vorhanden ist. Wird dieser nicht festgestellt, ertönt ein längerer Piepton und das Gerät befindet sich erneut im Programmwahlmodus. Prüfen Sie in diesem Fall, ob Sie den Bauchgürtel korrekt angelegt haben.

Die angezeigte Zeit für die Programmdauer zählt nun abwärts (Countdown) bis auf 0. Während der Anwendung spüren Sie ggf. ein leichtes Kribbeln. Mit steigender Intensität fühlen Sie Muskelkontraktionen der Bauchmuskulatur, die sich nach einigen Sekunden wieder sanft entspannen. Nach Ablauf der Zeit ertönen zwei Signale (ein kurzer und ein längerer Piepton) und die Emission von Stromimpulsen wird gestoppt. Sie können die Anwendung auch manuell abbrechen, indem die Aus-/Intensität vermindern ▼/Programmwahl - Taste 4 drücken und halten, bis das Gerät sich mit zwei Pieptönen ausschaltet oder durch mehrfaches Drücken der Taste, bis die Intensität auf niedrigsten Stufe (1) steht. Danach bewirkt ein erneuter Tastendruck einen Stopp der Stromimpulsabgabe.

3.3 Einstellung der Intensität

Während der Anwendung können Sie mit den Tasten ▲③nd ▼④die Intensität in 25 Stufen verstellen. Eine Verringerung der Intensität ist jederzeit mit der Taste ▼④möglich. Haben Sie die niedrigste Stufe (1) erreicht und drücken Sie die Taste ▼④ erneut, so schaltet das Gerät die Stromimpulsabgabe aus. Durch Druck auf die Taste ▲③höhen Sie die Intensität um jeweils 1 Stufe (max. bis 25). Um unbeabsichtigte Intensitätserhöhungen zu verhindern, schaltet das Gerät nach ca. 5 Sekunden ohne Tastenbetätigung die Tastensperre ein. In diesem Augenblick erlischt die Displaybeleuchtung und das Symboln○⑥erscheint in der LCD-Anzeige ① Zum Aufheben der Tastensperre muss die Taste ▼④ gedrückt werden, die gleichzeitig die Intensität um 1 Stufe verringert (bzw. bei schon vorher eingestellter Stufe 1 die Stromimpulsabgabe abschaltet). Eine Intensitätsstufenerhöhung ist nur möglich, wenn die Tastensperre nicht aktiviert ist. Stellen Sie die Intensität immer nur so hoch ein, wie es Ihnen noch angenehm erscheint.

WARNUNG

Wenn Sie die Anwendung als unangenehm empfinden, stellen Sie die Intensität niedriger ein. Ist die Anwendung weiterhin unangenehm oder schmerzt oder juckt die Haut, brechen Sie die Anwendung sofort ab und konsultieren Sie Ihren Arzt.

3.4 Automatische Abschaltung

Wird im Programmwahlmodus für ca. 2 Minuten keine Taste betätigt, schaltet das Gerät automatisch ab.

Während der Anwendung auf der Haut prüft das Gerät ständig, ob noch ausreichender Hautkontakt besteht. Ist dieses nicht der Fall, so wird die Stromimpulsabgabe automatisch beendet und das Gerät befindet sich im Programmwahlmodus.

4 Verschiedenes

4.1 Reinigung und Pflege

• Entfernen Sie die Batterien, bevor Sie das Gerät reinigen.
• Verwenden Sie nie aggressive Reinigungsmittel oder starke Bürsten.
• Reinigen Sie das Gerät mit einem weichen Tuch, das Sie mit einer milden Seifenlauge leicht befeuchten. Tauchen Sie das Gerät zum Reinigen niemals ins Wasser, und achten Sie ggf. darauf, dass kein Wasser in das Gerät eindringt. Benutzen Sie das Gerät erst wieder, wenn es völlig trocken ist.
• Prüfen Sie vor jeder Anwendung, ob die beiden runden Elektroden-aufsätze auf der Rückseite des Gürtels frei von Verunreinigungen sind und dass diese keinerlei Beschädigungen aufweisen. Benutzen Sie das Gerät nicht, wenn Sie Zweifel haben und kontaktieren Sie die Servicestelle.
• Sicherheitstechnische Kontrolle (gilt für die gewerbliche Nutzung): Das Gerät ist vom Hersteller für die Dauer von zwei Jahren eingestellt. Die sicherheitstechnische Kontrolle muss bei gewerblicher Nutzung spätestens alle zwei Jahre erfolgen. Die Kontrolle ist kostenpflichtig und kann durch eine zuständige Behörde oder durch autorisierte Wartungs-dienste – entsprechend der „Medizinprodukte-Betreiber Verordnung“ – erfolgen.

ACHTUNG

In das Geräteinnere darf kein Wasser gelangen!

- Lagern Sie das Gerät an einem trockenen, kühlen Platz.

4.2 Hinweis zur Entsorgung

Dieses Gerät darf nicht zusammen mit dem Hausmüll entsorgt werden. Jeder Verbraucher ist verpflichtet, alle elektrischen oder elektronischen Geräte, egal, ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Stadt oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

Entnehmen Sie die Batterien, bevor Sie das Gerät entsorgen. Werfen Sie verbrauchte Batterien nicht in den Hausmüll, sondern in den Sondermüll oder in eine Batterie-Sammelstation im Fachhandel. Wenden Sie sich hinsichtlich der Entsorgung an Ihre Kommunalbehörde oder Ihren Händler.

4.3 Richtlinien und Normen

Dieses Gerät entspricht den Vorgaben der EU-Norm für Nerven- und Muskelstimulationsgeräte. Es ist nach EG-Richtlinien zertifiziert und mit dem CE-Zeichen (Konformitätszeichen) „Erst2097“. Das EMS-Gerät entspricht den europäischen Normen EN 60601-1, EN 60601-1-2 und EN 60601-2-10. Die Vorgabender EU-Richtlinie "93/42/EWG des Rates vom 14. Juni 1993 über Medizinprodukte" sind erfüllt.

Elektromagnetische Verträglichkeit: Das Gerät entspricht den Forderungen der Norm EN60601-1-2 für die Elektromagnetische Verträglichkeit. Einzelheiten zu diesen Messdaten können Sie auf der MEDISANA-Homepage: www.medisana.de finden.

4.4

Technische

Daten

Name und Modell:

Spannungsversorgung:

Kanäle:

Kurvenform:

Impulsbreite:

Frequenz:

Ausgangsspannung:

Anwendungszeit:

Betriebsbedingungen:

Lagerungsbedingungen:

Abmessungen ca.:

Gewicht ca.:

Artikel Nr.:

EAN Nr.:

MEDISANA Bauchmuskel-Stimulationsgerät BOB

3 x Batterien (Typ AAA, LR03) 1,5V

1

Zweiphasige Rechteckform

150 - 200 μs

3 Hz \~ 100 Hz

0 - 45V (bei 500 Ohm Last), regelbar

20 bis 34 Minuten max.

5°C bis 40°C bei einer Luftfeuchtigkeit von 30% bis 75%

-10°C bis 50°C bei einer Luftfeuchtigkeit von 20% bis 93%

110 (L) × 14,4 (B) × 2,2 (H) cm

230 g (inklusive Batterien)

88320

40 15588 88320 0

0297

Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Änderungen vor.

Garantie- und Reparaturbedingungen

Bitte wenden Sie sich im Garantiefall an Ihr Fachgeschäft oder direkt an die Servicestelle. Sollten Sie das Gerät einschicken müssen, geben Sie bitte den Defekt an und legen eine Kopie der Kaufquittung bei.

Es gelten dabei die folgenden Garantiebedingungen:

1. Auf MEDISANA Produkte wird ab Verkaufsdatum eine Garantie für 3 Jahre gewährt. Das Verkaufsdatum ist im Garantiefall durch Kaufquittung oder Rechnung nachzuweisen.

2. Mängel infolge von Material- oder Fertigungsfehlern werden innerhalb der Garantiezeit kostenlos beseitigt.

3. Durch eine Garantieleistung tritt keine Verlängerung der Garantiezeit, weder für das Gerät noch für ausgewechselte Bauteile, ein.

4. Von der Garantie ausgeschlossen sind:

a. alle Schäden, die durch unsachgemäße Behandlung, z.B. durch Nichtbeachtung der Gebrauchsanweisung, entstanden sind.

b. Schäden, die auf Instandsetzung oder Eingriffe durch den Käufer oder unbefugte Dritte zurückzuführen sind.

c. Transportschäden, die auf dem Weg vom Hersteller zum Verbraucher oder bei der Einsendung an die Servicestelle entstanden sind.

d. Zubehörteile, die einer normalen Abnutzung unterliegen (z.B. Batterien usw.)

1. Eine Haftung für mittelbare oder unmittelbare Folgeschäden, die durch das Gerät verursacht werden, ist auch dann ausgeschlossen, wenn der Schaden an dem Gerät als ein Garantiefall anerkannt wird.

MEDISANA AG

Jagenbergstraße 19

41468 NEUSS

Deutschland

eMail: [e-mail]

Internet: www.medisana.de

Die Service-Adresse finden Sie auf dem separaten Beilegeblatt.

IMPORTANT INFORMATION! RETAIN FOR FUTURE USE!

110 (L) × 14,4 (W) × 2,2 (H) cm

eMail: [e-mail]

Internet: www.medisana.de

eMail: [e-mail]

Internet: www.medisana.de

eMail: [e-mail]

Internet: www.medisana.de

eMail: [e-mail]

Internet: www.medisana.de

eMail: [e-mail]

Internet: www.medisana.de

eMail: [e-mail]

Internet: www.medisana.de

TÄRKEITÄ TIETOJA! SÄILYTÄ NÄMÄ OHJEET!

PARISTO-TURVAOHJEITA

eMail: [e-mail]

Internet: www.medisana.de

eMail: [e-mail]

Internet: www.medisana.de

eMail: [e-mail]

eMail: [e-mail]

Internet: www.medisana.de

88320

07/2011
