GEBRUIKSAANWIJZING YSTSW305 YAMAHA

UITPAKKEN Controleer na het uitpakken of de volgende onderdelen voorhanden zijn.

Nonskid pads

Niet-glijdende steunen

LET OP: Lees eerst deze aanwijzingen alvorens het apparaat in gebruik te nemen.

Lees deze handleiding nauwkeurig door om de best möglichke resultaten te verkrijgen. Bewaar deze handleiding op een veilige plaats voor toekomstige referentie.
Stel dit apparaat op een koele, droge, schone plaats op - Niet in de buurt van ramen, warmtebronnen of opplaaten die onderhevig zich aan trillingen of op buitengewoon stoffige, warme, koude of vochtigeplaaten. Plaats dit apparaat Niet in de buurt van mogelijk storingsbronnen (zoals transformators of motoren). Stel de luidsprekers Niet bloot aan regen of vocht, om het risiko van brand of een elektrische schok te voorkomen.
- Open nooit de behuizing van dit apparaat. Raadpleeg uw dealer, in het geval er een vreemd voorwerp in het apparaat terechtgekommen is.
Stel het apparaat Niet bloot aan regen of vocht om het risiko van brand of een elektrische schok te voorkomen.
- Nooit overmatige kracht uitoefenen op de schakelaars en regelaars of op de aansluitkabels. Bij het verplaatsen van het apparatusat, er op letten eerst de stekker van het netsnoer uit het stopcontact te verwijderen en de verbindingen van de kabels met overige apparatuur los te makeen. Nooit aan de kabels zichtreken.
Wanner u het apparaat gedurende een langereperiode Niet gaat gebruiken (bijv. bijvakantie, enz.), de stekker steeds uit het stopcontact verwijderen.
- Verwijderijdens een onweer de stekker van het netsnoer van het apparaat uit het stopcontact om schade als gevolg van blikkseminslag te voorkommen.
Aangezien dit apparaat uitergerust is met een ingebouwde vermogenversterker, wordt er warmte via het achterpaneel afgevoerd. Plaats het apparaat Niet tegen een muur en LASTOende tussenruimte over ter voorkoming van beschadiging of brand, aan de boenzijde,chterzijde of links of rechts van het apparaat. Plaats het apparaat ook Niet met het achterpaneel naar beneden gericht op de grond of op een ander oppervlak. Laat een tussenruimte over van tenminste 20 cm aan de boenzijde,chterzijde en aan beiden zijkanten van het apparaat.
- De weiterijde van dit apparaat Niet afdekken met een krant, een tafellaken, een gordijn, enz. om de warmteuitstraling Niet te hinderen. Als de temperatuur in het apparaat toeneemt, kan dit brand, schade aan het apparaat en/of personlijk letsel veroorzaken.
- Plaats geenkleine metalen voorwerpen op dit apparaat. Anders kuren deze voorwerpen vallen en möglichk ikemand verwonden.
- De volgende voorwerpen zich op dit apparaatplaatsen: Glas, porcelain, enz. Als glas, enz. als gevolg van trillingen komt te vallen en breekt, kan dit persoonlijk letsel veroorzaken.

Een brandende kaars, enz.
Als de kaars als gevolg van trillingen komt te vallen, kan dit brand en persoonlijk letselveroorzaken.

Een vaas, enz. welke water bevat Als de vaas, enz. als gevolg van trillingen komt te vallen en het water gemorst worden, kan dit schade aan het apparaat veroorzaken en/of bestaat de kans op een elektrische schok.

• Plaats dit apparaat Niet op een plaat waar er waterdruppels e.d. op+kunnen vallen. Anders kan dit een brand, schade aan dit apparaat en/of persoonlijk letsel veroorzaken.
  Nooit de behuizing openen. Dit kan elektrische schokkenveroorzaken, aangezien dit apparaat gebruik maakt vanhoogspanning. Dit kan eveneens persoonlijk letsel en/of beschadiging van het apparaatveroorzaken.

• Als u een luchtbevochtiger gebruikt, moet u condensatie in dit apparaat voorkomen. Voorzie hiervoor voldoende ruimte rond dit apparaat of voorkom overmatige bevochtiging. Condensatie kan een brand, schade aan dit apparaat en/of een elektrische schok veroorzaken.

• De super-lage frequencies die door dit apparaat worden gereproduedd, können bij gebruik van een platenspeler bromgeluiden veroorzaken. In een dergelijk geval dit apparaat op afstand van de platenspeler opstellen.
  Wonneer bepaalde geluiden continu met een hoog volumeniveau worden weergegeven, bestaat de kans dat dit apparaat beschadigd worden. Als bijvoorbeeld 20Hz - 50Hz sinusgolven van een testdisc, basklanken van elektronische instrumenten, enz. continu worden weergegeven, of wonneer de naald van een draaitafel het oppervlak van een plank raakt, het volumeniveau verminderen om beschadiging van dit apparaat te voorkomen.

• Indien u merkt dat er zich bij dit apparaat verrorming van het geluid voordoet, (d.w.z. onnatuurlijke, "kloppende" of "tikkende" geluiden die zich met tussenpozen voordoen), dient u het volumeniveau terug te brengen. Door de zware, rage frequenta-tonen van het geluidsspoor van een film of soortgelijk luide passages van popmuziek met een buitengewoon hoog volume wee tergeven, bestaat de kans op beschadiging van dit luidsprekersystem.
• De trillingen die resulteren uit de ultralage frequencies van dit apparaat+kunnen storing in het beeld van een tv-toestelveroorzaken. In een dergelijk geval zet u dit apparaat op wat grotere afstand van het tv-toestel.
  Probeer nooit dit apparaat te reinigen met behulp van een chemisch reinigingsmiddel, aangezien hierdoor de afwerking beschadigd kan worden. Gebruik een schone, droge doek.
• Alvorens te conclusieren dat uw apparaat defect is, eerst het hoofdstub "STORINGZOEKEN" doorlezen voor advies betreffende het opsporen van veelvoorkomende bedieningsfouten.
  Het is de verantwoordelijkheid van de eigenaar om het systeme stevig teplaatsen of te installereren.

YAMAHA kan Niet aansprakelijk gesteld worden voor ongevallen die voortkomen uit het op verkeerde wijzeplaatsen of installeren van de luidsprekers.

VOLTAGE SELECTOR

(Spanningskeuzeschakelaar) (Alleen modellen voor China en Algemene modellen)

De spanningskeuzeschakelaar op het中断paneeel van dit apparaat dient correct ingesteld te worden op deplaatselijkke netspanning, ALVORENS de stekker van het netsnoer van dit apparaat in het wisselstroom-stopcontact te steken. Instelbare netspanngen zijn 110/120/220/240V wisselstroom, 50 / 60Hz

VOLTAGE SELECTOR

Standby functie

Wonneer dit apparaat wordenuitgeschakeld door het indrukken van de STANDBY/ON toets op het Voorpaneel zal het apparaat een zeerkleine hoeveelheid stroom verbruiken. Deze toestand wordt de standby functie genoemd. De stroomtoevoer van dit apparaat worden enkel volledig van de netspanning losgekoppeld wonneer de POWER schakelaar op het achterpaneel in de stand OFF worden gezet of het netsnoer worden losgemaakt.

Dit apparaat heeft een magnetisch afgeschermde constructie, maar toch bestaat de kans dat wanner dit apparaat te zich bij een TV toestel geplaatst worden, de kwaliteit van de kleuren nadelig beinvloed worden. InDat geval zet u dit apparaat op wat grotere afstand van het tv-toestel.

INHOUD

UITPAKKEN BinnenNZijde van omslag

LET OP 1

KENMERKEN 2

OPSTELLING 3

AANSLUITINGEN 4

Aansluiten op de voorversterkeruitgangen (pin-uitgang) van deversterker 4

Aansluten op de luidsprekeruitgangsaansluitingen van de versterker

• Dit subwoofoersystem maakt gebruik van de Advanced YAMAHA Active Servo Technology welke door YAMAHA werk ontwikkeld voor de reproductie van ultralage tonen van superieure kwaliteit. (Zie blz. 12 voor nadere bijzonderheden over dieze Advanced YAMAHA Active Servo Technology.) Deze krachtige lage tonen geen uw stereoinstallatie een volder, directer geluid en makeen uw luisterkamer tot een theaterzaal thus.

• Deze subwoofer is gemakkelijk aan te sluiten op uw bestaande audio-systeem door het te verbinden met de luidspreker-uitgangen of de voorversterker-uitgangen (tulpstekkerbussen) van uw versterker.

• Voor een effectief gebruik van dit apparaat dienen de ultralage klanken van dit apparaat in overeenstemming gebracht te worden met de klanken van uw hoofduidsprekers. Om de Beste geluidskwaliteit te creeren voor allerlei luistersituaties, kut u de geluidsweergave aanpassen met de HIGH CUT regelaar en de PHASE schakelaar.

• Een automatische in- en uitschakelfunctie bespaart u de moeite van het indrukken van de STANDBY/ ON toets, telkens wanner het apparaat in- ofuit (STANDBY) geschakeld moet worden.
• U kunt het meest geschikte basweergave-effect voor de geluidsbronkiezen met behulp van de B.A.S.S. toets.

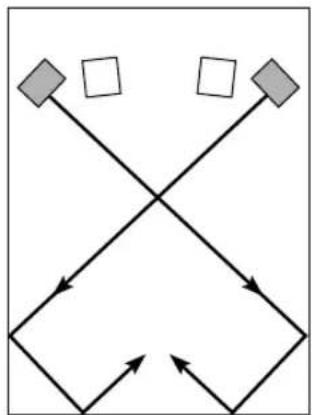

A

B

C

( : subwoofer, : hoofdluidsprekers)

Met een enkele subwoofer kurz u de weergave van uw stereoinstantatie al aanzienlijk verbeteren, maar het gebruik van twee subwoofer is aanbevolen om een beter effect te verkrijgen.

Als u gebruik maakt van een enkele subwoofer, is het aanbevolen deze aan de buitenzijde van de rechter of de linker hoofdluidspreker teplaatsen. (Zie afb. [A].) Indien u twee subwoofer gebruikt, is het aanbevolen deze aan de buitenzijde van elk van de hoofdluidsprekers teplaatsen. (Zie afb. [B].) De plaatsing aangegeven in fig. [C] is ook möglichk,ECHTER indien het subwooersysteme direct in de richting van de muur geplaatst wordt, bestaat de kans dat de lage tonen verdwijnen, aangezien het geluid dat door de subwoofer wordt voortgebracht en het geluid dat door de muur weerkaatst wordt gegen elkaar wegvallen. Om dit te voorkomen, dient u het subwooersysteme schuin teplaatsen, zoals aangegeven in fig. [A] of [B].

Opmerking

Er kan zich het geval voordoen dat u geen voldoende super-lage tonen van de subwoofer kunt verkrijgen wonneer u in het midden van de kamer luistert. Dit komt,ondat er zich "staande golven" hebben ontwikkeltussen twee parallel staande muren waardoor de lage tonen wegallen. In een dergelijk geval dient de subwoofer schuin in derichting van de muur geplaatst te worden. Het kan ookoodzakelijk+zijn de parallelle oppervlakken te onderbreken door boekenplanken,enz. langs de muren te plaatsen.

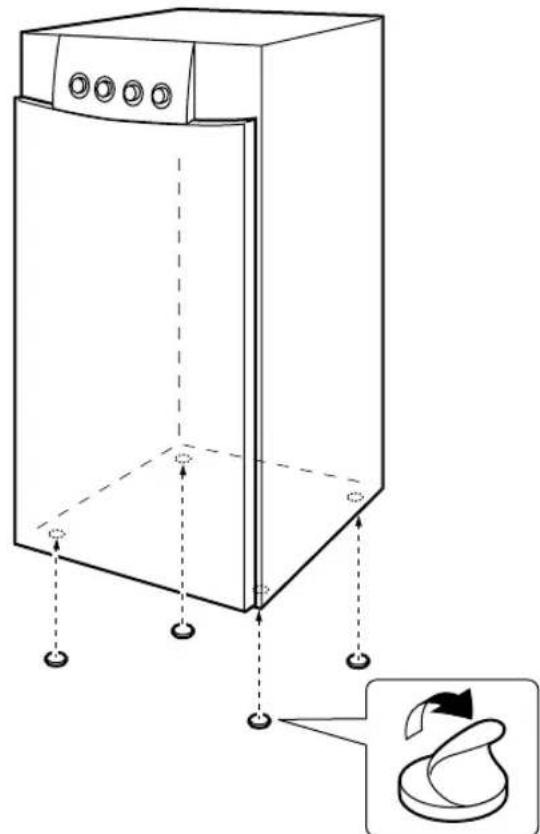

Gebruik de Niet-glijdende steunen

Plaats de bijgeleverde nicht-glijdende steunen bij de vier hoeken aan de onderzijde van de subwoofer om te voorkomen dat de subwoofer door trillingen, enz. van zich plaats glijdt.

AANSLUITINGEN

Let op: De stekker van de subwoofer en overige audio/video componenten pas insteken nadat alle aansluitingen tot stand gebracht zijn.

• Alle verbindingen要去en correct zijn, dit wil zaggen L (links) aan L, R (rechts) aan R, "+" aan "+" en "-" aan "-". Raadpleeg ook de handleiding van de betreffende aan te sluiten apparatuur.
• Sluit in principe de subwoofer aan op de Voorversterkeruitgangsaansluiting(en) (pin-uitgang) van de versterker. (Zie pagina's 4 en 5 voor details.) Als uw versterker Niet voorzien is van een voorversterkeruitgangsaansluiting, de subwoofer op de luidsprekeruitgangsaansluitingen van de versterker aansluten. (Zie pagina's 6 en 7 voor details.)

Aansluiten op de voorversterker-uitgangen (pin-uitgang) van de versterker

Sluit de hoofdluidsprekers aan op de luidspreker-uitgangsaansluitingen van de versterker.

• Verbind voor aansluiting op een YAMAHA DSP versterker (of AV ontvanger), de SUBWOOFER (of LOW PASS enz.) aansluiting aan dechterzijde van de DSP versterker (of AV ontvanger) met de L/MONO INPUT2 aansluiting van de subwoofer.

• Wonneer u de subwoofer aansluit op de SPLIT SUBWOOFER aansluitingen aan dechterzijde van de DSP versterker, er op letten de L/MONO INPUT2 aansluiting aan te sluiten op de "L" zijde en de R INPUT2 aansluitingen aan te sluiten op de "R" zijde van de SPLIT SUBWOOFER aansluitingen.

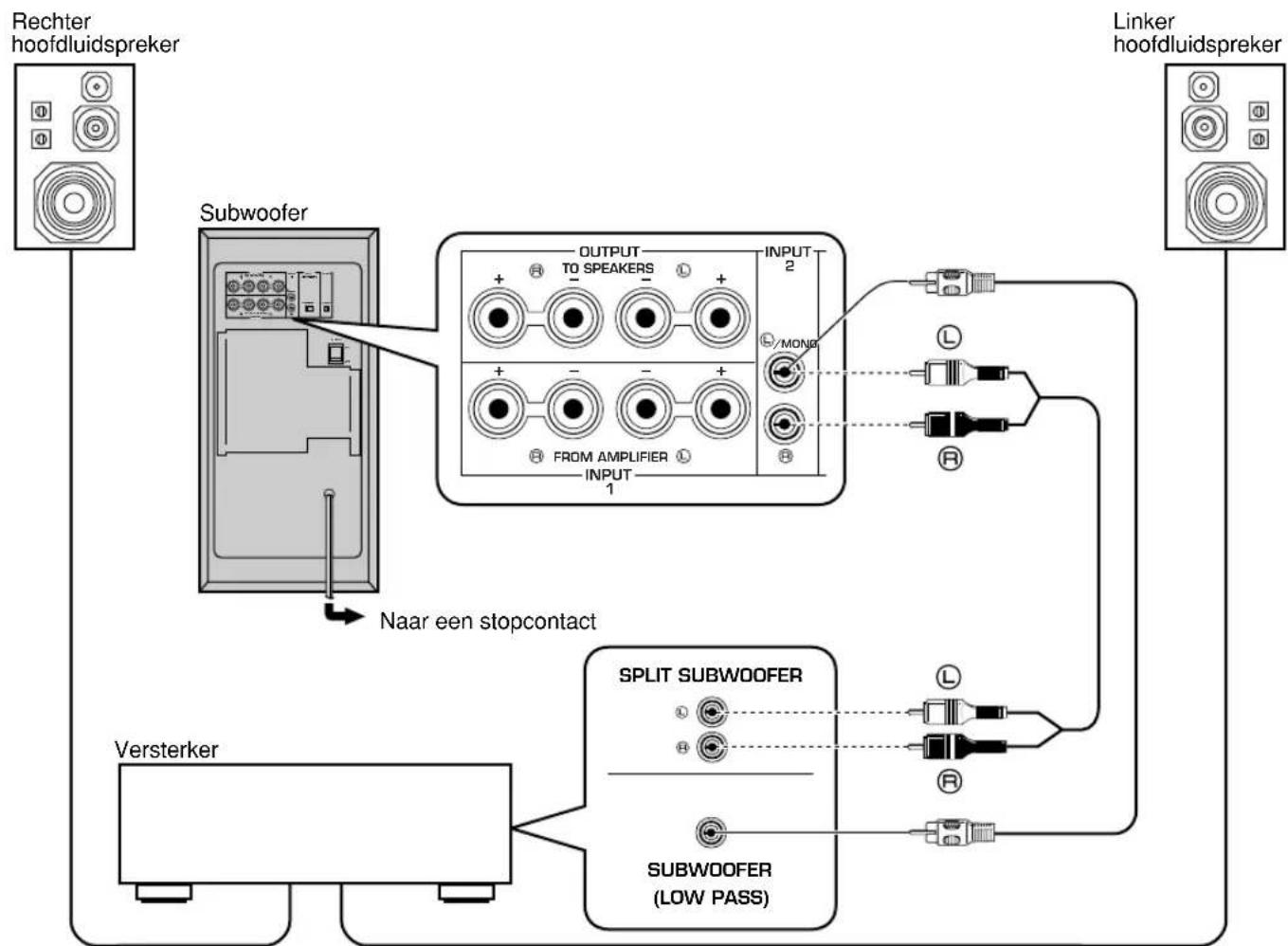

■ Gebruik van een subwoofer

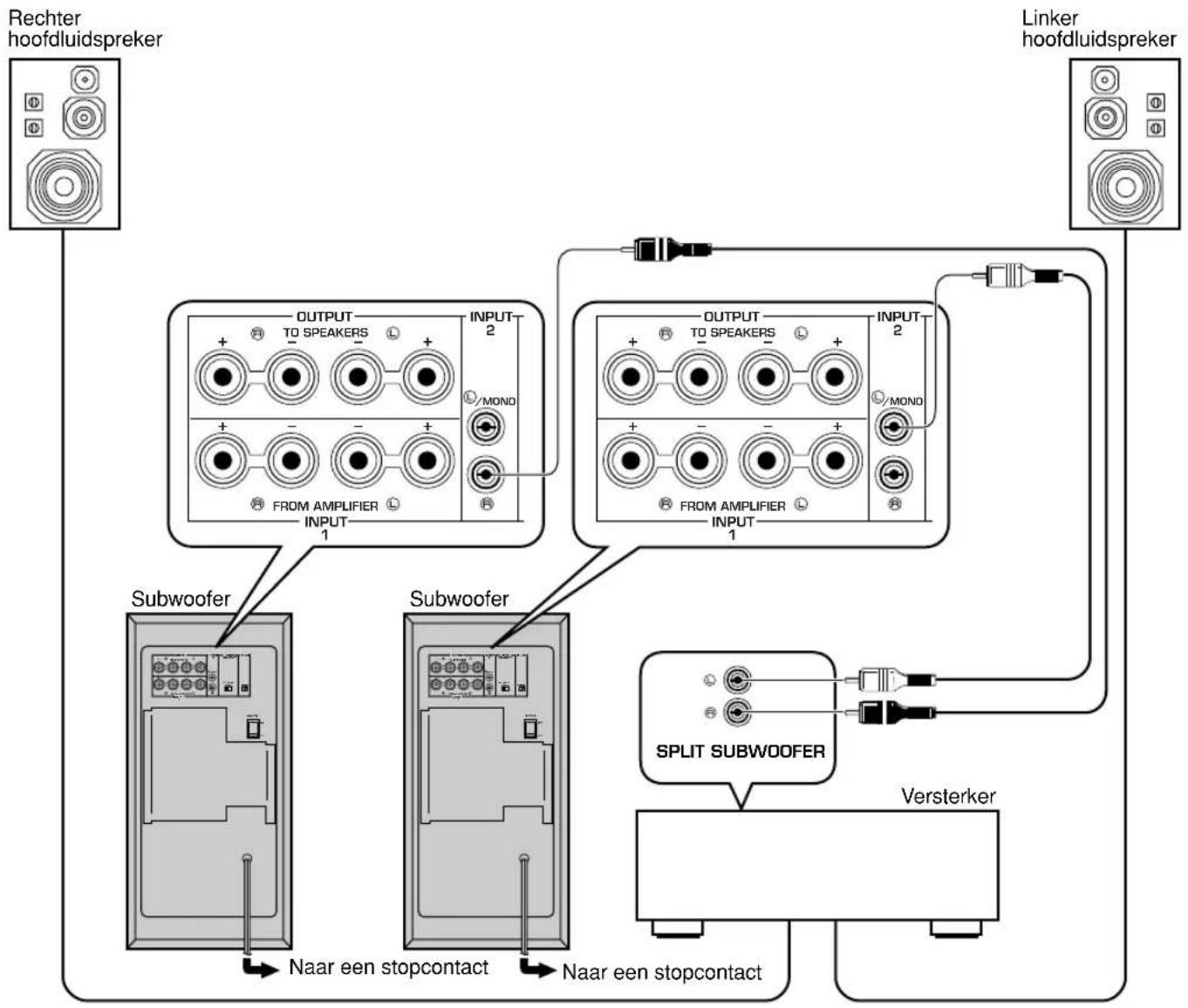

■ Gebruik van twee subwoofer

*De afbeelding toont een YST-SW205.

Opmerkingen

• Bepaalde versterkers zijn voorzien van voorversterkeruitgangen die door PRE OUT worden aangeduid. Wanner u de subwoofer op de PRE OUT aansluitingen van de versterker aansluit要去 de versterker de beschikking hebben over tenminste twee groepen PRE OUT aansluitingen. Als de versterker beschikt over slechts eén groep PRE OUT aansluitingen, de subwoofer Niet op de PRE OUT aansluitingen aansluiten. Sluit in dit geval de subwoofer aan op de luidspreker-uitgangsaansluitingen van de versterker. (Zie pagina 6 en 7.)

• Bij aansluiting op een mono-voorversterker-uitgang van de versterker, aansluiten op de L/MONO INPUT2 ingang.

Aansluten op de luidspreker-uitgangsaansluitingen van de versterker

Gebruik van een subwoofer

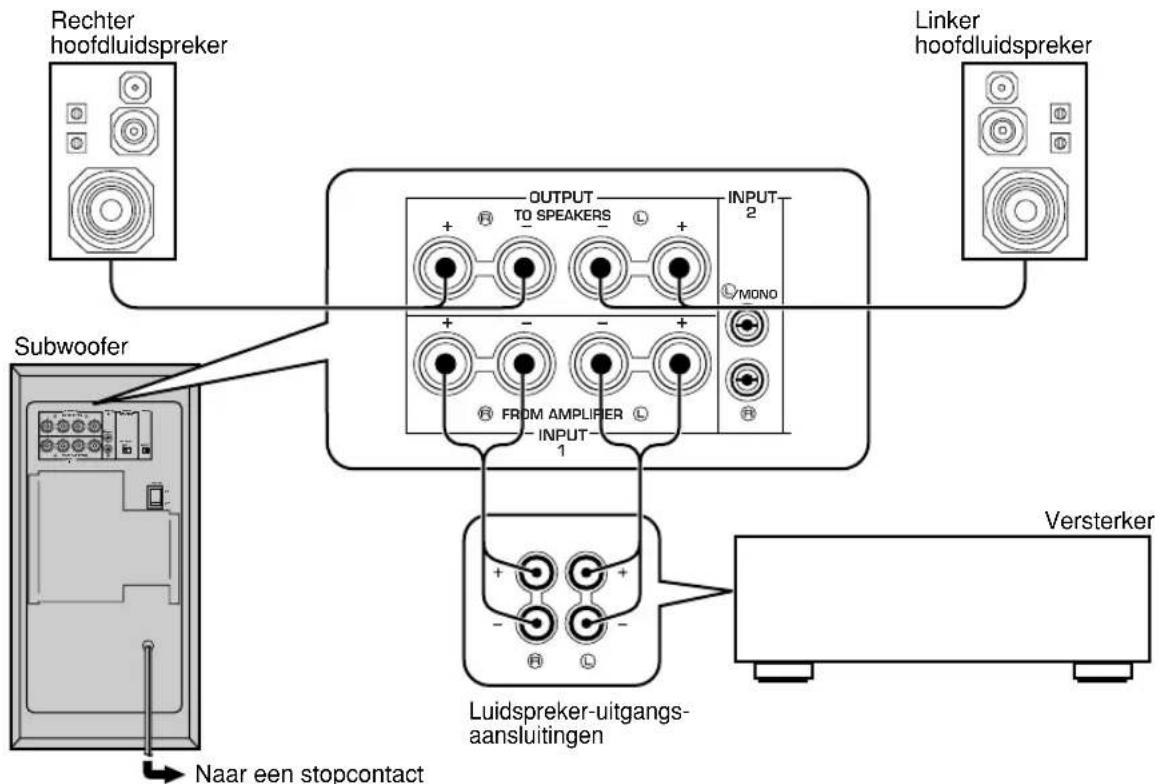

Indien uw versterker slechts een set uitgangsaansluitingen heeft voor hoofdluidsprekers

Sluit de luidsprekeraansluitingen van de versterker aan op de INPUT1 aansluitingen van de subwoofer en sluit de OUTPUT aansluitingen van de subwoofer aan op de hoofdluidsprekers.

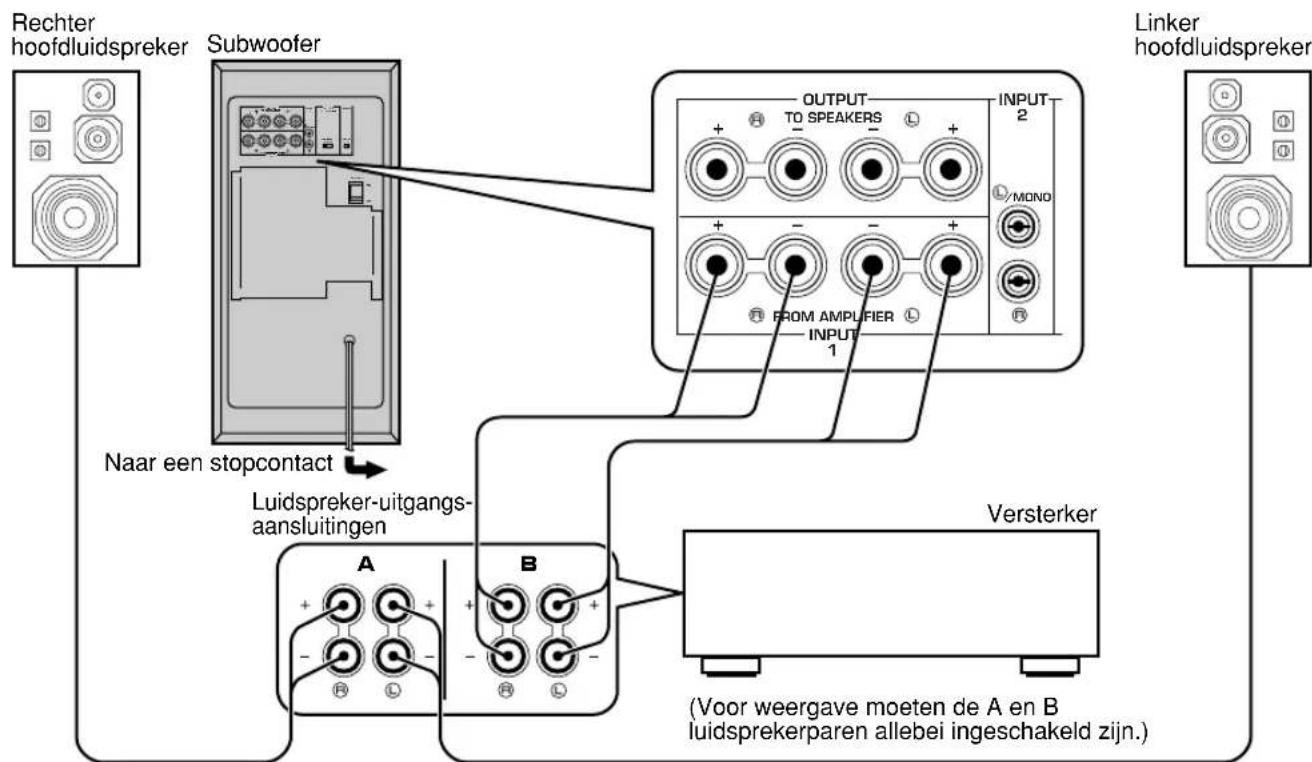

Als uw versterker twee stel luidspreker-uitgangsaansluitingen hebft

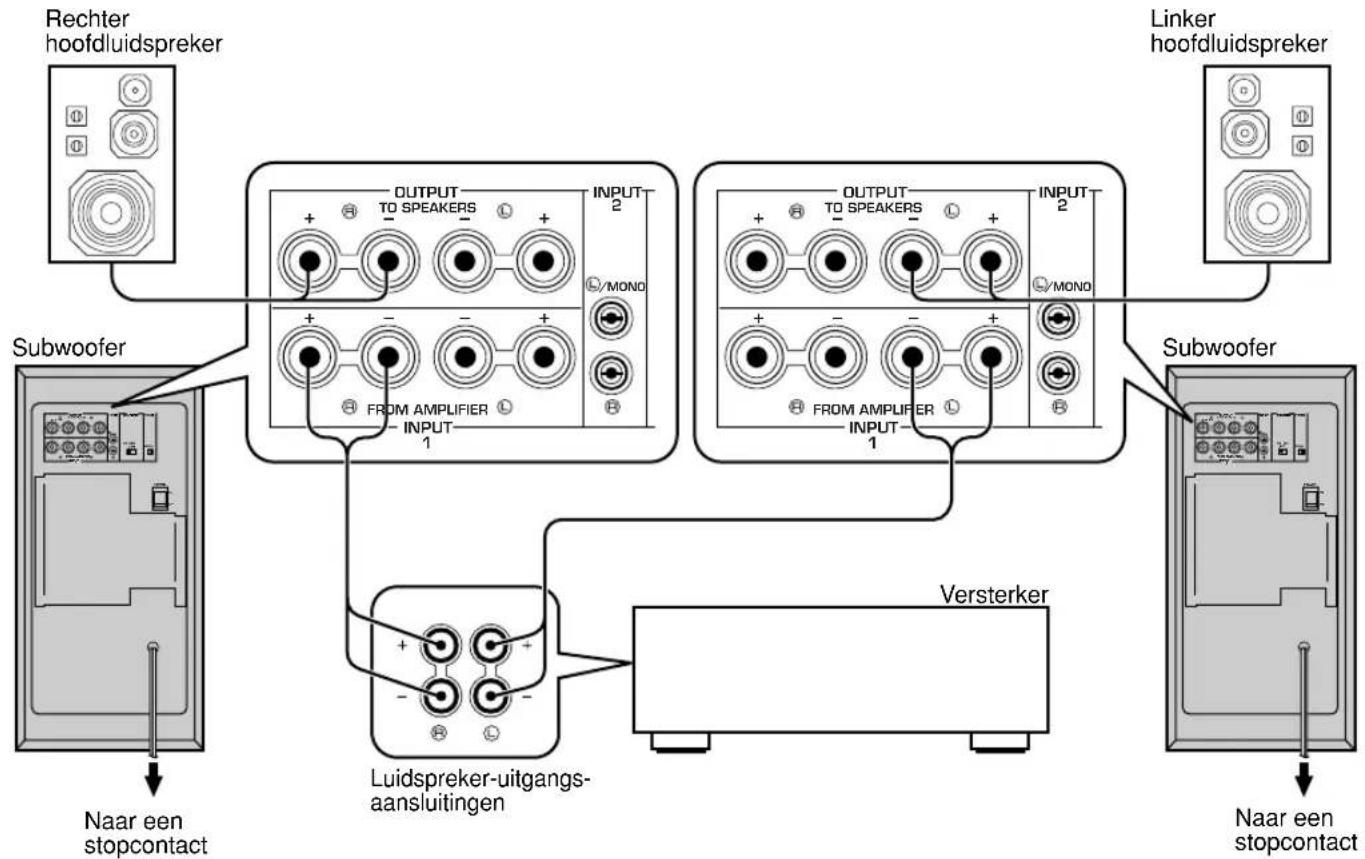

■ Gebruik van twee subwooofers

Sluit de luidsprekeraansluitingen van de versterker aan op de INPUT1 aansluitingen van de subwoofer en sluit de OUTPUT aansluitingen van de subwoofer aan op de hoofdluidsprekers.

*De afbeeling toont een YST-SW205.

Aansluten op de INPUT1/OUTPUT aansluitingen van de subwoofer

Houd bij het makeen van de verbindingen de
luidsprekerkabels zo kort möglich. Als de kabels te lang
zijn, deze Niet bij elkaar bundelen of oprollen. Als de
verbindingen nicht correct gemaakt worden, zal er geen
geluid uit de subwoofer of de luidsprekers, of beiden komen.
Let op de + en - aanduidingen van de polariteit van de
luidsprekerkabels en zorg ervoor deze correct aan te sluiten.
Indien deutsche kabels omgekeerd aangesloten worden, zal het
geluid onnatuurlijk klinken en zullen de lage tonen nicht
doorkomen.

Aansluiting:

Rood: positief (+)
Zwart: negatief (-)

① Draai de knop los.
② Steek de bloatgelegde kabel in. [Verwijder de isolatie van de uiteinden van elk van de luidsprekerkabels.]
③ Draai de knop aan en klem de kabel vast.

Let op

Zorg er voor dat de blootgelegde luidsprekerkabels elkaar Niet raken, aangezien daardoor de subwoofer of de versterker, of beiden beschadigd hunnen worden.

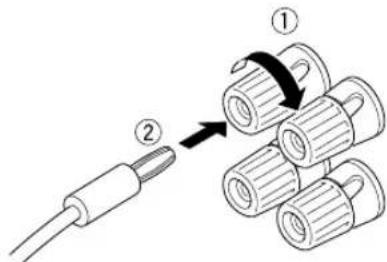

Banaan-stekkerverbindingen zijn ook möglichk.

① Draai de aansluitingknop vast.
② Steek de banaan-stekker eenvoudigweg in de aansluiting.

*De afbeelding toont een YST-SW205.

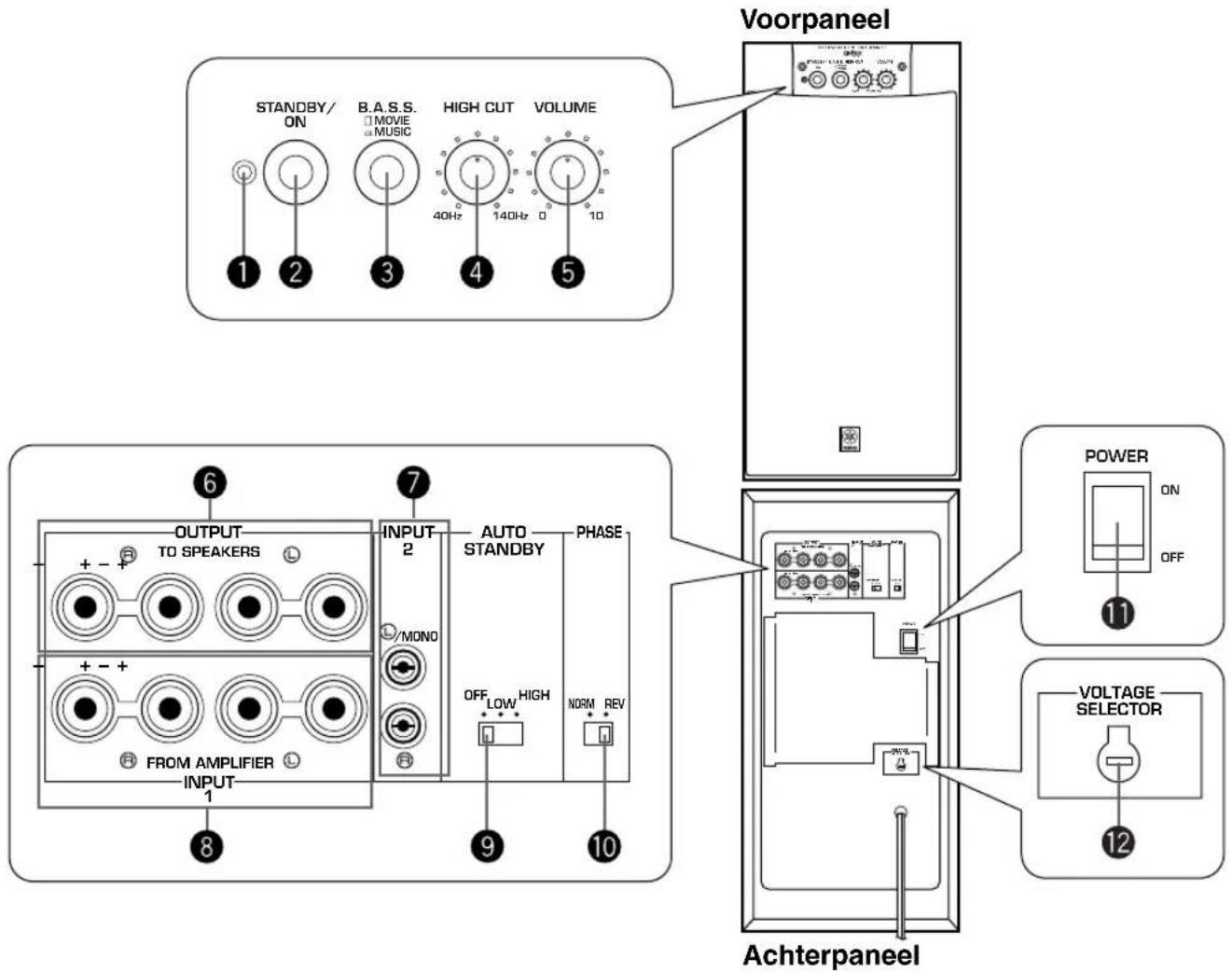

Aan/uit indicator

Licht groen op wanner de subwoofer is ingeschakeld.

STANDBY/ON toets

Druk op.Deze toets om de stroomtoevoer in te schakelen. (De Aan/uit indicatoricht groen op.) Druk nogmaals op.Deze toets om de subwoofer standby te zetten.(De Aan/uit indicatoricht nicht op.)

• Deze toets kan alleen worden gebruikt wanner de POWER (1) schakelaar in de stand ON is gezet.

Standby functie

In deze toestand verbruikt de subwoofer nog eenkleine hoeveelheid stroom.

B.A.S.S. (Bass Action Selector System) toets

Met deze toets in de MUSIC stand zullen de lage tonen van audio-materiaaal het best worden weergegeven. Als u nog eens op deze toets drukt zodate这家伙 in de MOVIE stand springt, zullen de lage tonen van videomaterialial het best worden weergegeven.

MOVIE

MUSIC

4 HIGH CUT regelaar

Hiermee wordt het afsnijpunt van de hoge frequencies ingesteld. Frequencies die hoger zich dan de frequencies die met deze regelaar worden gekozen worden alle afgesneden (en Niet uitgevoerd).

• Eén gradatie op deze regelaar komt overeen met 10 Hz.

HIGH CUT

VOLUME regelaar

Stelt het niveau van het volume af. Draai de regelaar rechtsom om het volume te verhogen en linksom om het volume te verlagen.

OUTPUT (TO SPEAKERS) aansluitingen

Via deze aansluitingen worden de signalen rechtstreeks van de versterkeraar de hoofduidsprekers gezonden.

De signalen van de aansluitingen INPUT1 (8) worden maar deze aansluiting gezonden.

(Zie "AANSLUITINGEN" voor bijzonderheden.)

INPUT2 aansluitingen

Gebruik deze aansluitingen voor ontvangst van lijniveau-signalen vanaf de versterker.

(Zie "AANSLUITINGEN" voor bijzonderheden.)

8INPUT1 (FROM AMPLIFIER) aansluitingen

Gebruik deze aansluitingen om de subwoofer te verbinden met de luidspreker-aansluitingen op de versterker.

(Zie "AANSLUITINGEN" voor bijzonderheden.)

9 AUTO STANDBY (HIGH/LOW/OFF) schakelaar

De uitgangspositie van deze schakelaar is OFF. Door deze schakelaar in de stand HIGH of LOW te zetten, functioneert de automatische in-uitschakeling van de subwoofer zoals hieronder worden aangegeven. Indien u deze functie Niet nodig heeft, deze schakelaar in de stand OFF latent staan.

• Deinstalling van deze schakelaar mag enkel worden verandererd wonneer de subwoofer standby staat. (De Aan/uit indicatorlicht Niet op.)

10PHASE schakelaar

Normaal kut u deze schakelaar in de REV (omkeer) stand latent staan. Afhankelijk van uw luidsprekers of luistersituatie, kut u darüber soms een betere geluidskwaliteit verkrijgen door deze schakelaar in de NORM (normaal) stand te zetten. Kies de stand die u het best vindt klinken.

1 POWER schakelaar

Normaal voor gebruik van de subwoofer.Deze schakelaar in de stand ON zetten. In deze toestand kunt u de subwoofer inschaken of de subwoofer op de standby functie instellen door op de STANDBY/ON

(2) toets te drukken. Zet deze schakelaar in de stand OFF om de stroomtoevoer van de subwoofer volledig van de netspanning los te koppelen.

12VOLTAGE SELECTOR schakelaar

(Alleen modellen voor China en Algemene modellen)

Als de Vooringestelde stand van de schakelaar nicht correct is, de schakelaar op de juiste spanning van uw woonplaats instellen (110V, 120V, 220V, 240V).

Raadpleeg uw dealer indien u nied zeker bent over dejuiste instelling.

WAARSCHUWING

De stekker van de subwoofer losmaken alvorens de VOLTAGE SELECTOR schakelaar correct in te stellen.

AUTOMATISCHE IN-UITSCHAKELING

Wanneer de weergegeven bron worden gestopt en het ingangssignaal 7 tot 8 minuteu worden onderbroken, za de subwoofer automatisch in de standby stand gaan.

(Wanneer de subwoofer via de automatische uitschakelfunctie standby gezet worden, za de Aan/uit indicator rood oplichten.)

Wanner u opniew een bron-Laat weergeven, za de subwoofer automatisch inschakelen wanner de subwoofer een ingangssignaal detecteert.

Deze functie werkt door aftasting van een laag freiuent ingangssignaal. Normaal gesproken kurz u de

AUTO STANDBY schakelaar in de LOW stand latent staan.

Als u darüber merkt dat het apparaat Niet maar behoren worden in (ON) of uit (STANDBY) geschakeld, dient u de schakelaar op HIGH te zetten. In de HIGH stand zal de subwoofer ook worden ingeschakeld als hetiveau van het ingangssignaal zeer laag is. Het isECHTER mogetijk dat de subwoofer Niet standby wordt geschakeld in het geval van een ingangssignaal waarvan hetiveau buitengewoon laag is.

• Het kan soms gebeuren dat de stroom onverwacht automatisch worden ingeschakeld als gevolg van het opvangen van storing van andere apparatuur. Zet in een dergelijk geval de AUTO STANDBY schakelaar op OFF en gebruik de STANDBY/ON toets om de stroom met de hand in (ON) ofuit (STANDBY) te schakelen.
• Deze functie herkent de laagfrequente componenten van de ingangssignalen onder 200 Hz (d.w.z. een explosie in een actiefilm, het geluid van een basgitaar of basdrum, enz.).
• De Minutes die nodig zich voordat de subwoofer in standby schakelt können variieren als gevolg van storingen van andere apparatuur.

Deze functie is uitsluitend beschikbaar wanner de stroomtoevoer van de subwoofer is ingeschakeld (door op de STANDBY/ON toets te drukken).

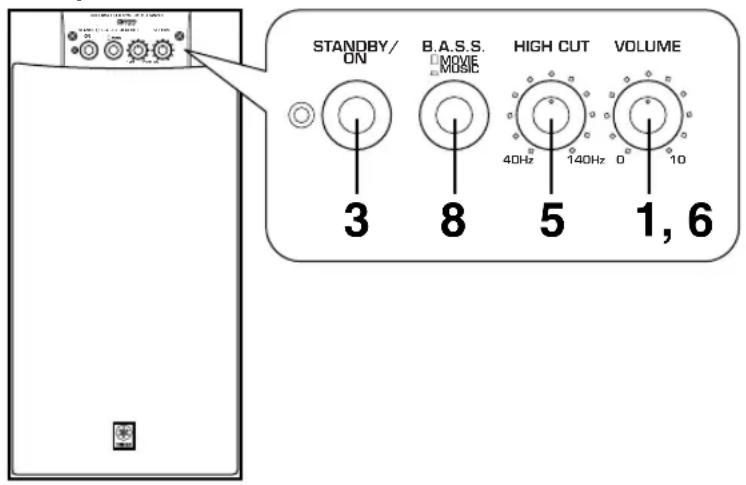

AFSTELLING VAN DE SUBWOOFER ALVORENS DEZTE GEBRUIKEN

Stel de subwoofer in alvorens deze te gebruiken, om zo de optimale volume- en toonbalans te verkrijgen:tussen de subwoofer en de hoofdluidsprekers, door de hieronder aangegeven procedure te volgen.

Voorpaneel

Achterpaneel

*De afbeelding toont een YST-SW205.

1 Zet de VOLUME regelaar in de laagste stand (0).
2 Schakel de stroomvoorziening van alle overige componenten in.
3 Controller of de POWER schakelaar op ON staat en druk verrolgens op de STANDBY/ON toets om de subwoofer in te schakelen.

• De Aan/uit indicatoricht groen op.

4 Geef een bronsignaal met laag frequente componenten weeer en stel de volume regelaar van de versterker af op het gewenste luisterniveau.
5 Zet de HIGH CUT regelaar in de stand waar bij het gewenste klankbeeld worden verkreten.

Gewoonlijk stelt u de regelaar in op de laagste frequentie die uw hoofdluidsprekers* nog goed hunnen weergeven.

• De laagste freiagentie die de hoofdluidsprekers küssen weergeven staat gewoonlijk vermeld in de luidsprekercatalogus of de gebruiksaanwijzing ervan.
  6 Draai het volume geleidelijk omhoog om de volumebalansussen de subwoofer en de hoofdluidsprekers af te stellen.

Gewoonlijk stelt u de regelaar zo in dat u iets.
meer bassen kunt horen dan zonder dit apparaat.
Als het gewenste klankbeeld nicht kan worden
verkreten, de HIGH CUT regelaar en de
VOLUME regelaar opnieuw afstellen.

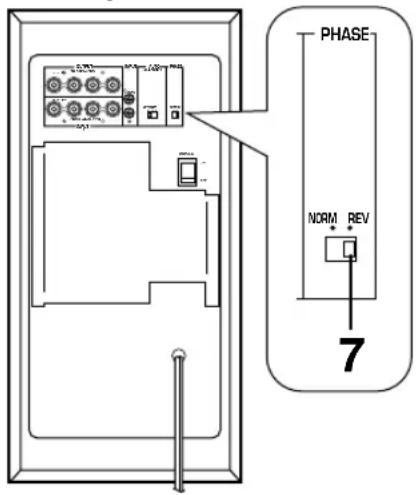

7 Zet de PHASE schakelaar in de stand die de beste basweergave oplevert.

Gewoonlijk kunt u deze schakelaar in de REV (omkeer) stand latent staan. Als dit nicht het gewenste klankbeeld oplevert, zet u de schakelaar in de NORM (normaal) stand.

8 Kies "MOVIE" of "MUSIC" aan de hand van de weergegeven bron.

MOVIE: Wanner u een bron met video-material weergeeft, worden de laag frequente effecten verbeterd zodate de luisteraar kan profiteren van een krachtiger weergave. (De weergave worden vetter en dieper.)

MUSIC: Wanner u een bron met normala audiomaterialiaal weergeeft, zullen de overbodige laag Frequente componenten nicht worden weergegeven zodate de weergave helderder worden. (De weergave wordenlichter en de melodie za duidelijker setzen worden gereproduedd.)

• Wanner de volumebalans:tussen de subwoofer en de hoofdluidsprekers eenmaal is afgesteld, kunt u het volume van uw gehele geluidssystemeafstellen door gebruik te maken van de volumeregelaar van de versterker.

Indien u城县 de hoofdluidsprekers verrangt door andere luidsprekers dan moet u deleze afstelling opniewuuitvoeren.

• Zie voor het afstellen van de VOLUME regelaar, de HIGH CUT regelaar en de PHASE schakelaar, "Frequentieverloop" op de volgende bladzijde.

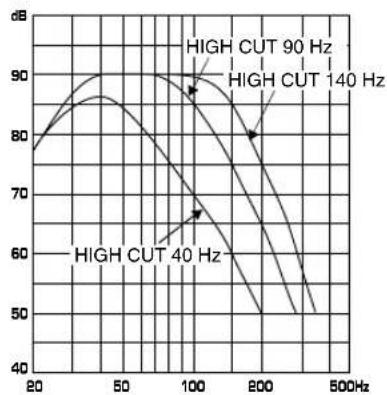

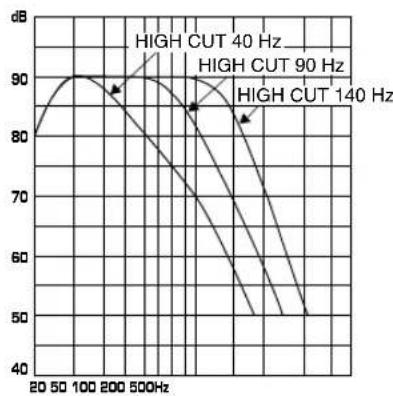

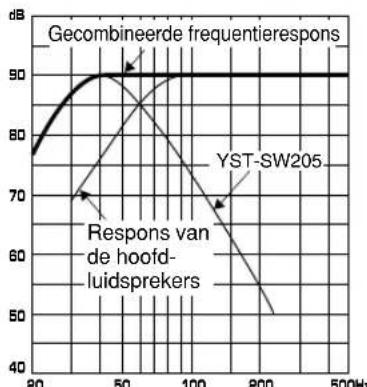

Frequentieverloop

Frequentieverloop van deze subwoofer

YST-SW305

YST-SW205

De onderstaande afbeeldingen tonen de optimale instelling van de genoemde regelaars en de resulterende frequentiekarakteristieken bij gebruik van deze subwoofer in combinatie met een stel gewone hooffluidsprekers.

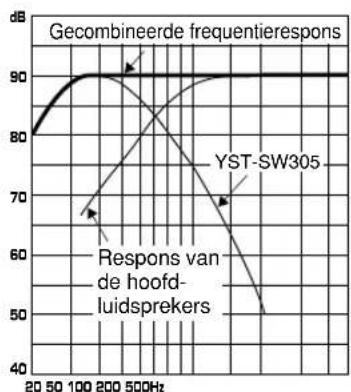

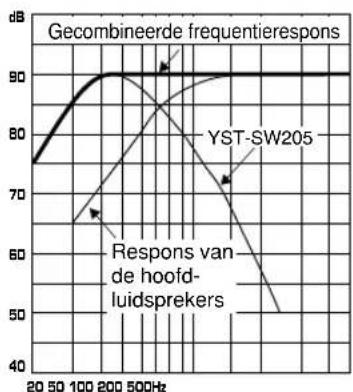

Voorbeeld 1 In combinatie met hoofdluidsprekers van 10cm tot 13cm doorsnede, in een akoestisch opgehangen 2-wegsysteme

YST-SW305

HIGH CUT
VOLUME

• E én gradatie opdezeregelaar komt overeen met 10Hz

PHASE - Instellen op de REV (omkeer) stand.

YST-SW205

• E én gradatie opdezeregelaar komt overeenmet 10Hz

PHASE - Instellen op de REV (omkeer) stand.

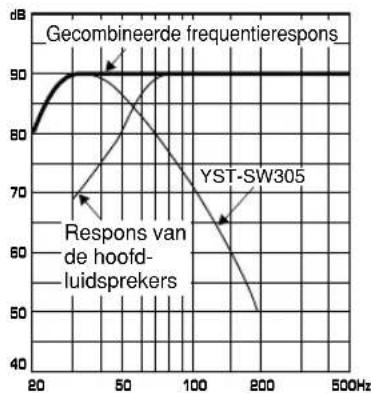

Voorbeeld 2 In combinatie met hoofdluidsprekers van 20~cm tot 25~cm doorsnede, in een akoestisch opgehangen 2-wegsysteme

YST-SW305

HIGH CUT
VOLUME

• E én gradatie op besoin regelaar komt overeen met 10 Hz.

PHASE - Instellen op de REV (omkeer) stand.

YST-SW205

• E én gradatie op besoin regelaar komt overeen met 10 Hz.

PHASE - Instellen op de REV (omkeer) stand.

N-11

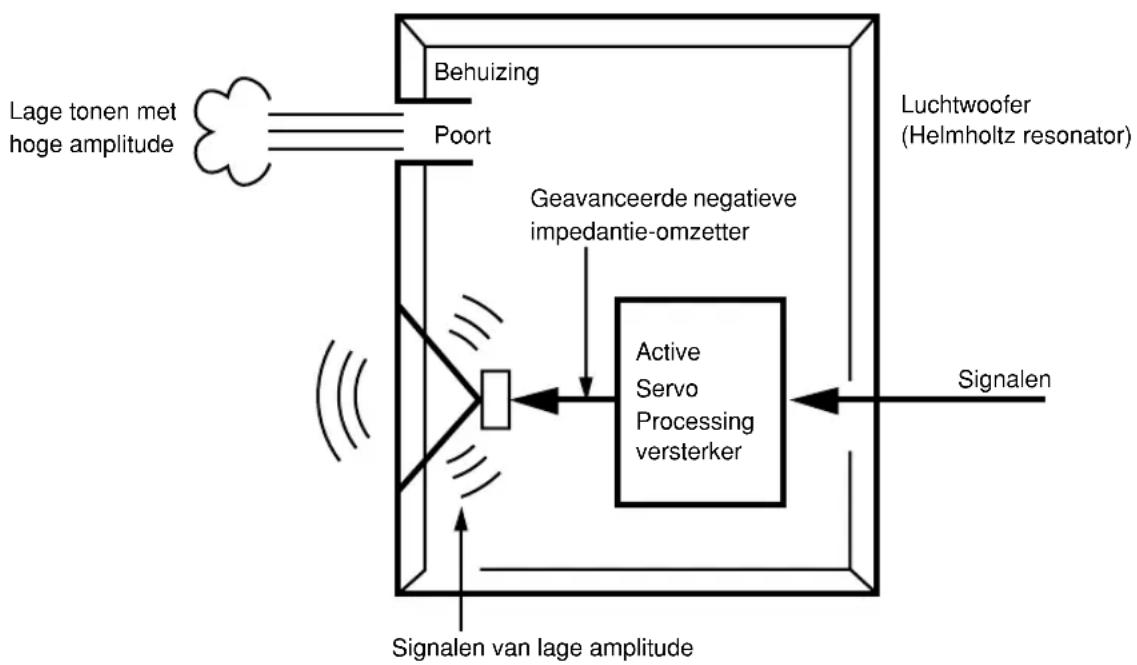

De theorie van de Yamaha Active Servo Technology is gebaseerd op twee belangrijke factoren, de Helmholtz resonator en negatieve impedantie aandrijving. Active Servo Processing luidsprekers geleven de frequencies van de Lage tonen waar via een "luchtwoofer", welke eenkleine poort of opening is in de behuizing van de luidspreker. Deze opening worden gebruikt inplaats van een woofer welke bij een conventioneel luidsprekersysteme de functies van een normale woofer uitvoert. Op deze wijze kunnen de signalen van een lage amplitude binnen in de behuizing, overeenkomstig de Helmholtz resonantie theoretie via deze opening uitgevoerd worden in de vorm van golven van hoge amplitude, indien de grootte van de opening en het volume van de behuizing in een juiste verhouding zich en voldoen aan een bepaalde formule.

Teneinde dit te bewerkstelligen, dieren bovendien de amplitudes binnen in de behuizing zowel nauwkeurig als ook van voldoende vermogen te zich, aangezien.Deze amplitudes bestand dieren te zich gegen de "belasting" die gezormd worden door de lucht die zich binnen in de behuizing bevindt.

Het is dan ook dit probleem dat opgelost worden door de keuze van een neue ontwerp waar bij de versterker speciale signalen levert. Indien de elektrische watstand van de toonspoel tot nul verminderd worden, za de beweging van de luidspreker-eenheid lineair worden ten opzichte van de signaalspanning. Om dit te bewerkstelligen, worden er gebruik gemaakt van een speciale versterker met negatieve impedantie uitgangssignaal-aandrijving voor het aftrekken van de uitgangssignaal-impedantie van de versterker.

Door het gebruik van circuits voor negatie impedantie uitgangssignaal-aandrijving, kan de versterker nauwkeurige lage amplitude en lage freiorentie golven met superieure dampingskarakteristieken opwekken. Deze golven worden cervolgens vanuit de opening in de behuizing als signalen met hoge amplitude maar buiten gestraald. Het system is daardoor in staat door het gebruik van de versterker voor negatie impedantie uitgangssignaal-aandrijving en de luidsprekerbehuzing met de Helmholtz resonator een buitengewoon breed bereik van frequenties met een verrassende geluidskwaliteit en minder cervorming wee ter given.

De hierboven aangegeven bijzonderheden vormen in combinatie de fundamentele structuur van de conventionele Yamaha Active Servo Technology.

Onze neue actieve servo-technologie - Advanced Yamaha Active Servo Technology - omvat nu ook de Advanced Negative Impedance Converter (ANIC) circuits, waarmee een conventionele negatieve impedantie-omzetter dynamisch worden aangepast om de optimale waarde voor de luidspreker-impedantie te kiezen. Met deze neue ANIC circuits kan de Advanced Yamaha Active Servo Technologyeer stabile prestaties leveren en een betere geluidsdruk bereiken dan de conventionele Yamaha Active Servo Technology, voor een nog natuurlijker en meer dynamische basweergave.

Zie onderstaande tabel in het geval dit apparaat Niet correct functioneert. Als het probleem dat u ondervindt Niet in onderstaande tabel is opgenomen of als de onderstaande instrukties Niet helpen, de stekker van het apparaatuit het stopcontact verwijdenen en contact opnemen met uw officièle YAMAHA dealer of een reparatieienst.

Probleem	Oorzaak	Maatregelen
Het apparaat krijgt geen spanning, alhoewel de STANDBY/ON toets in de stand ON is gezet.	De stekker van het netsnoer is Niet goed aangesloten of de POWER schakelaar staat in de OFF stand.	Steek de netsnoerstekker stevig in een werkend stopcontact en zet de POWER schakelaar in de ON stand.
Geen geluid.	De VOLUME regelaar is ingesteld op 0.	Draai de VOLUME regelaar maar rechts.
	De luidspreerkabelsijken Niet stevig aangesloten.	Sluit de kabels stevig aan.
Het geluidsniveau is te laag.	De luidspreerkabelsijken Niet correct aangesloten.	Sluit de kabels correct aan, d.w.z. L (links) op L, R (rechts) op R, “+” op “+” en “-” op “-”.
	De instelling van de PHASE schakelaar is Niet juist.	Zet de schakelaar in de andere stand.
	Een bron-geluid met weinig lage régencies worden weergegeven.	Geef een bron-geluid met lage régencies waar. Zet de HIGH CUT regelaar in een hogere stand.
	Er is invloed van staande golven.	Stel de subwoofer anders op of onderbreek het parallelle oppervlak door boekenplanken, enz. langs de muren teplaatsen.
De subwoofer zal nicht automatisch ingeschakeld worden.	De POWER schakelaar is in de stand OFF gezet.	Zet de POWER schakelaar in de stand ON.
	De STANDBY/ON toets staat op OFF.	Zet de STANDBY/ON toets in de ON stand.
	De AUTO STANDBY schakelaar is in de stand OFF gezet.	Zet de AUTO STANDBY schakelaar in de stand “HIGH” of “LOW”.
	Het niveau van het ingangssignaal is te laag.	De AUTO STANDBY schakelaar is in de stand “HIGH” gezet.
De subwoofer worden plotseling op de standby functie ingesteld.	Het niveau van het ingangssignaal is te laag.	De AUTO STANDBY schakelaar is in de stand “HIGH” gezet.
De subwoofer worden plotseling ingeschakeld.	Er worden een stoorsignaal van externe apparatuur, etc. opgepikt.	Zet de subwoofer verder van de betreffende apparatuur vandaan en/of verander de loop van de luidspreerkabels. Of zet de AUTO STANDBY schakelaar in de stand OFF.

Type met magnetische afscherming x 2

Type met magnetische afterscherming

Versterker-uitgangsvermogen

YST-SW305 200W/5Ω

YST-SW205 150W/5Ω

Frequentiebereik

YST-SW305 20 Hz tot 160 Hz

YST-SW205 23 Hz tot 170 Hz

Spanningsvereisten

Modellen voor U.S.A. en Canada

120V, 60 Hz wesselstroom

Modellen voor Groot-Brittanniè en Europa

230V, 50 Hz wisselstroom

Modellen voor Australie 240V, 50 Hz wisselstroom

Modellen voor China en Algemene modellen

110/120/220/240V, 50/60 Hz wisselstroom

Stroomverbruik

YST-SW305 80W

YST-SW205 70W

(In de standby functie: 0,8W)

Afmetingen (L x H x B)

YST-SW305 235 mm x 585 mm x 445 mm

YST-SW205 235 mm x 485 mm x 402 mm

Gewicht

YST-SW305 21 kg

YST-SW205 15 kg

Toebehoren Niet-glijndende steunen x 4

• Alle specificaties zijn onder voorbehoud en{kunnen zondere nadere kennisgeving worden gewijzigd.
