MANUALE UTENTE YSTSW305 YAMAHA

MANUALE DI ISTRUZIONI

DISIMBALLAGGIO Verificare che l'accessorio sotto sa containo nell'imballaggio dell'apparecchio.

AVVERTENZA: Prima di cominciare ad usare l'apparecchio leggere quanto segue.

Per ottener le migliorie prestazioni, leggere attendamente il presente manuale. Conservarlo poi in luogo sicuro, per eventuali necessità future.
Installare quello apparecchio in un luogo fresco, asciutto e pulito - lontano da finestre, sorgenti di calore, vibrazioni intense, polvere, umidità, freddo e sorgenti di ronzii (trasformatori, motori, ecc.). Per prevenire fiammate e folgorazioni, non esporre quello apparecchio all'acqua e all'umidità.
Non après mai l'apparecchio. Se qualcosa dovesse accidentallymente penetrare all'interno, rivolgersi ad un centro di servizio.
- Per evitare incendi o cortocircuiti, l'apparecchio non deve essere esesto alla pioggia o all'umidità.
Non azionare gli interruptori e gli altri comandi con forza. Dovendo spostare l'apparecchio, staccare prima il cavo di corrente e i cavi di collegamento degli altri apparecchi. Non tirare mai i cavi stessi.
- Se si preveDE di non usare l'apparecchio per quale tempo (ad esempio per una vacanza), staccare la spina di alimentazione.
- Durante temporali, staccare il cavo di alimentazione per evitare che eventuali fulmini danneggino l'apparecchio.
- Questo apparecchio contiene un amplificatore, che irradia calore dal pannello posteriore. Posizionare l'apparecchio in modo da lasciare spazio sufficiente sopra, dietro e sui lati dell'apparecchio stesso onde evitare possibili incendi o danni. Per la stessa ragione evitare di installarlo con il pannello posteriore appoggiato sul pavimento o su altre superfici.

Ricordarsi di lasciare uno spazio di almeno 20 cm al disopra, dietro e sui lati dell'apparecchio.

Non ostruire il pannello posteriore di quello apparecchio con un giorno, una tovaglia, una tenda, ecc., per non impedire il necessario irradianamento di calore. Un aumento della temperatura interna dell'apparechio potrebbe essere causa di incendio, danneggiamento dell'apparechio e/o infortunio.
Non posizionare piccoli oggetti di metallo sull'apparecchio. Altrimenti, l'oggettoto cui cadere e causare delle lesions personali.
Non appoggiare sull'apparecchio i seguenti oggetti: Vetro, porcellana, ecc. Se un oggetto in vetro o porcellana dovesse cadere a causa delle vibrazioni, potrebbe rompersi ed essere causa di infortunio.

Una candela accesa, ecc. Se la candela dovesse cadere a causa delle vibrazioni, potrebbe essere causa di incendio e infortunio.

Un recipiente contente acqua Se a causa delle vibrazioni il recipiente dovesse cadere, I'acqua potrebbe versarsi sull'apparecchio e rovinarla o essere causa di scossa elettrica.

Non collocare quello apparecchio in luoghi dove oggetti estranei quali gocce d'acqua possono cadere sullo stesso. Ciò potrebbe causare un incendio, danneggiare quello apparecchio, o provocare lesioni alle persone.
Non aprire il mobiletto esterno per nessun motivo. C'è il rischio di scossa elettrica in quanto questo apparecchio utilizza una tensione ad alto voltaggio. Inoltre, c'è rischio di infortuni o di danneggiare l'apparecchio.
Seutilizzate unumidificatore,assicuratevi di evitare la formazione di condensa nell'apparecchio lasciando uno spazio sufficiente intorno all'apparecchio o evitando una umidificazione eccessiva.La condensa potrebce causare un incendio, danneggiare l'apparecchio,oprovocare scosse elettriche.

Le frequenze ultrabasse riprodotte da quello altoparlante sono interferire con il funzionamento di un giradischi, causando ululati. In tali casi si consiglia di allontanare quando più possibile quello appearecchio ed il giradischi.
- Questo apparecchio potrebbe danneggiarsi in caso di emissione continuata di determinati suoni ad alto volume. Per esempio, in caso di emissione continuata di once sinusoidale di frequenza da 20Hz a 50Hz da un disco di prova, di suoni bassi da strumenti elettronici, ecc., oppure quando una puntina stilo o di un giradischi striscia sulla superficie di un disco, bisogna abbassare il volume per evitare danni all'apparecchio.
- Se si suoni distorti provenienti da quest'apparecchio (es. suoni intermittenti "picchiettanti" o "martellanti" che non sono normali), abbassare il livello del volume. Suonare ad un livello di volume troppo alto le basse frequenze delle colonne sonore dei film, i suoni bassi-intensi o, analogamente, i passaggi forti della musica in yoga, perché danneggiare quelloystema altoparlante.
Le vibrazioni generate delle frequenze di superfassi sono causare una distorsione dell'imagine su un teilevisore. In quello caso, allontanare quello appearecchio dal teilevisore.
Non pulire gli altoparlianti con solventi chimici: ciò potrebbe rovinare la rifinitura. Usarerieve un panno morbido e asciutto.
- In caso di disfunzioni, prima di conclude che l'apparecchio deve essere riparato, consultare il capitolo sulla "DIAGNOSTICA".
- Un posizionamento sicuro è responsabilità dell'utente. La YAMAHA non può essere considerata responsablei di qualiasi incidente causato da un eventuale improprio positizionale, o installmente, di questi altoparlanti.

VOLTAGE SELECTOR

(Selettore di tensione) (solo modelli per la Cina e generale) Il selettore di tensione del pannello posteriore delve venire regolato sulla tensione di rete del paese di uso PRIMA di inserire la spina di alimentazione di quello apparecchio nella presa. Le tensioni utilizzabili sono di 110, 120, 220 e 240V , a 50 / 60~Hz .

VOLTAGE

Modalità di attesa

Quando I'apparecchioiene spento premendo il tasto

STANDBY/ON, sul pannello anterio l'apparecchio consuma una limitata quantità di corrente.

Questa condizione viene chiamata modalità di attesa.

L'alimentazione di corrente di quest'apparecchio viene staccata alla rete elettrica in c.a. solo quando l'interruttore POWER sul pannello posteriori viene impostato su OFF o la spina del cavo di alimentazione c.a. viene disinserita alla presa di rete.

Questo apparecchio è dotato di schermatura magnetica, ma esiste comunique la possibilità che quando è collocato troppo vicino ad un tevisore influisca negativamente sul colore dell'imagine. In questo caso, allontanare quello apparecchio dal tevisore.

INDICE

DISIMBALLAGGIO.... Seconda di copertina

AVVERTENZA 1

CARATTERISTICHE 2

COLLOCAZIONE 3

COLLEGAMENTI 4

Collegamento ai terminali di uscita di linea (presa a spina) dell'amplificatore 4

Collegamento ai terminali di uscita per altoparlanti dell'amplificatore 6

UBICAZIONE DEI COMANDI E LORO
FUNZIONAMENTO 8

FUNZIONE DI ATTIVAZIONE E DISATTIVAZIONE AUTOMATICA 9

REGOLAZIONI DEL SUBWOOFER PRIMA DELL'USO 10

Caratteristic di frequenza 11

ADVANCEDYAMAHAACTIVE SERVOTECHNOLOGY 12

DIAGNOSTICA 13

DATI TECHNICI 14

CARATTERISTICHE

• Questoistema subwoofer (altoparlante per superbassi) impiega Advanced YAMAHA Active Servo Technology sviluppata da YAMAHA per riproduire un suono dei superbassi di qualità superiore. (Fare riferimento a pagina 12 per dettagli sulla Advanced YAMAHA Active Servo Technology.) Questo suono dei superbassi aggiunge un effetto più realistico da cinema in casa alsystema stereo.

• Questo subwoofer più essere aggiunto facilmente alsystema audio esistente collegandolo ai terminali per gli altoparlanti o ai terminali di uscita in linea (presa a spina) dell'amplificatore.

• Per un uso efficace di quello apparecchio, il suono dei superbassi di quello altoparlante deve essere adeguato ai suoni degli altoparlanti principali. Si può create la qualità sonora migliorare per varie condizioni di ascolto usingo il commando HIGH CUT e l'interruttore PHASE.

• La funzione di alimentazione automatica vi risparnia la fatica di accendere o portare nel modo di attesa l'unità premendo il pulsante STANDBY/ON.
• Potete scegliere gli effetti dei bassi adatti alla musica in ascolto usingo il tasting B.A.S.S.

A

B

C

Un subwoofer ha un buon effetto sulsystema audio, ma si consiglia l'uso di due subwoofer per ottenere un effetto maggiore.

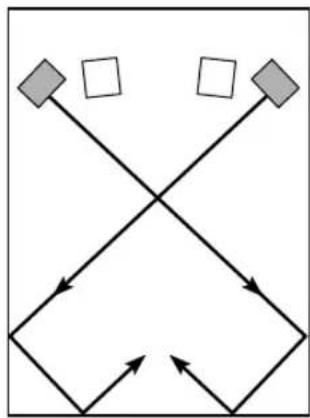

Se si fa uso di un solo subwoofer, si consiglia di collocarlo all'esterno dell'altoparlante principale destro o sinistro. (Vedere la fig. A.) Se si usano due subwoofer, consigliamo di collocarli all'esterno di ciascuno degli altoparlanti principali. (Vedere la fig. B.) Il posizionamento indicate nella fig. C è anche possibile, ma è necessario verificare che il subwoofer non si trovi in posizione esattamente parallela rispetto alla parete opposta, perché in quello caso l'effetto dei superbassi potrebbe scomparire a causa dell'annullamento reciproco fra le onde emesse dall'altoparlante e quella riflesse dalla parete stessa. Per prevenir quello problema si consiglia di posizionare sempre l'altoparlante in un angolo, come indicate nella fig. A o B.

Nota

In certi casi既可以 non essere possible ottenere suoni superbassi sufficienti dal subwoofer quando si ascolta il suono riproduotto stando al centro della stanza. Ciò è dovuto al fatto che le "onde stazionarie" che si creano fra due pareti parallele cancellano i suoni Bassi.

In questo caso la soluzione consiste nel posizionare il subwoofer obliquamente rispetto alle pareti. Puòanche essere utile piazzare librerie, o mobili, o simili, lungo le pareti per interrompere il parallelismo delle superfici.

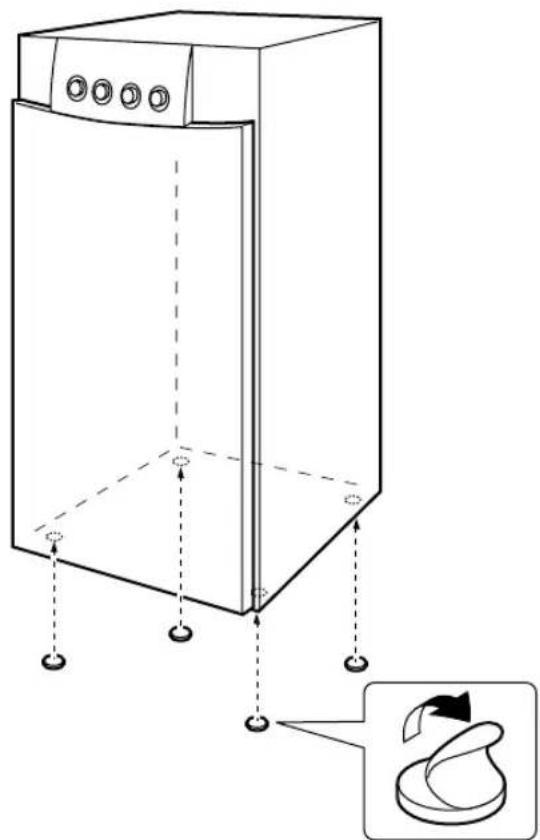

Come usare i piedini antisdrucciolevoli

Applicare i piedini antisdrucciolevoli ai quattro angoli alla base del subwoofer per evitare che si sposti a causa di vibrazioni, ecc.

COLLEGAMENTI

Attenzione: Prima di insertire la spina del cavo di alimentazione del subwoofer e degli altri componenti audio e video nella presa di corrente alternata di rete è assolutamente necessario che siano stati completati tutti i collegamenti.

• Verificare che tutti i collegamenti siano effettuali in modo corretto,cioe L (sinistra) ad L, R (destra) ad R, "+" a "+" e "-" a "-". Consultare inoltre il manuale d'istruzioni di agli componente collegato.
  Normalmente, collegare il subwoofer al terminale (ai terminali) di uscita di linea (presa a spina) dell'amplificatore. (Per i dettagli, vedere alle pagg. 4 e 5.) Se l'amplificatore utilizzato non possiede un terminale di uscita di linea, collegare il subwoofer ai terminali di uscita per altoparlante dell'amplificatore. (Per i dettagli, vedere alle pagg. 6 e 7.)

Collegamento ai terminali di uscita di linea (presa a spina) dell'amplificatore

Collegare gli altoparlanti principali ai terminali di uscita per gli altoparlanti dell'amplificatore.

• Per il collegamento ad un amplificatore YAMAHA DSP (o ad un sintonizzatore AV), collegare il terminale SUBWOOFER (o LOW PASS, o altri), ubicato sul retro dell' amplificatore DSP (o ad un sintonizzatore AV), al terminale L/MONO INPUT2 del subwoofer.

• Quando si collega il subwoofer ai terminali SPLIT SUBWOOFER che si trovano sul retro dell'amplificatore DSP, collegare il terminale L/MONO INPUT2 alla parte "L" e i terminali INPUT2 alla parte "R" dei terminali SPLIT SUBWOOFER.

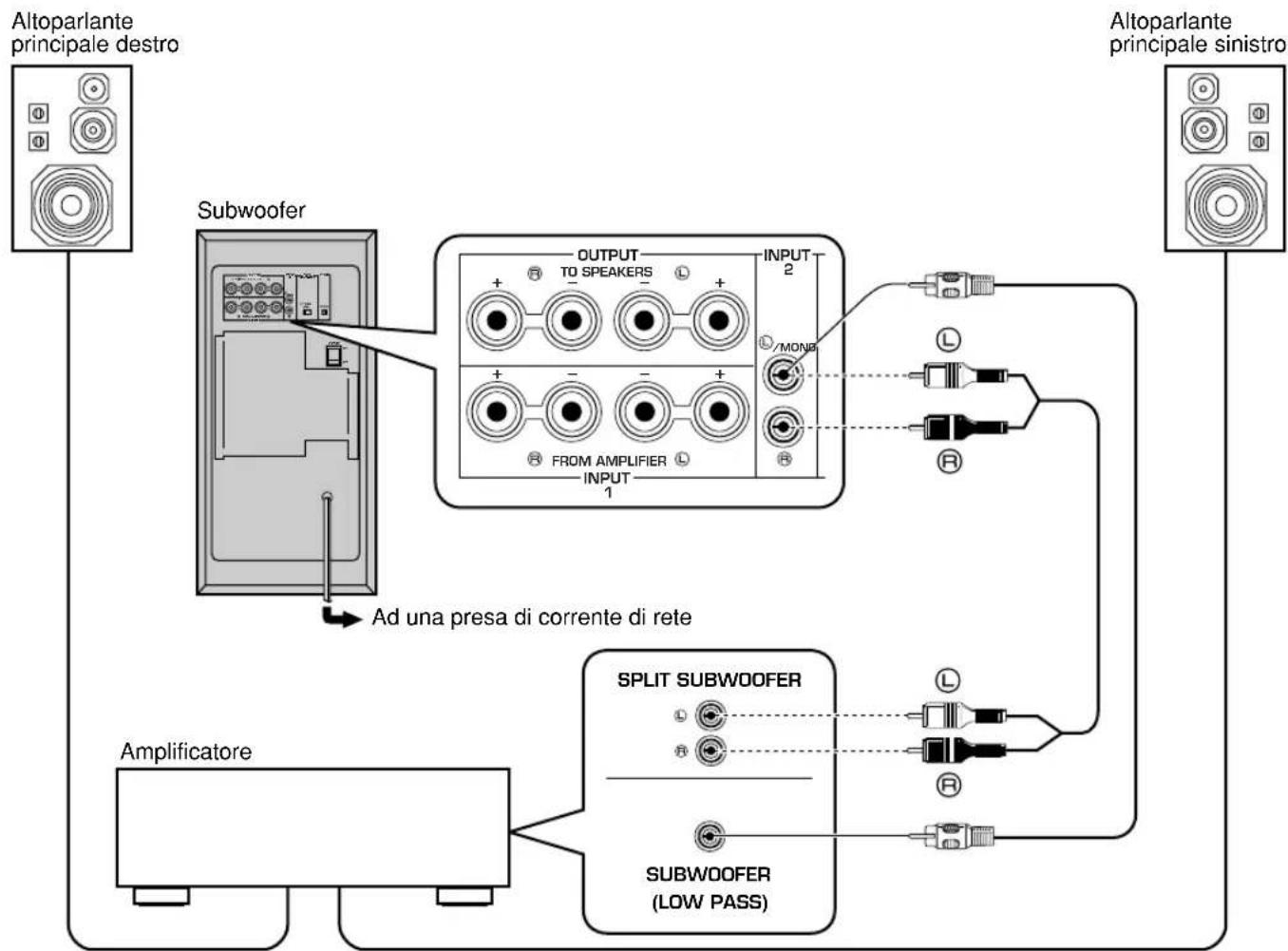

Utilizzato un solo subwoofer

*L'illustrazione在哪的模型 YST-SW205.

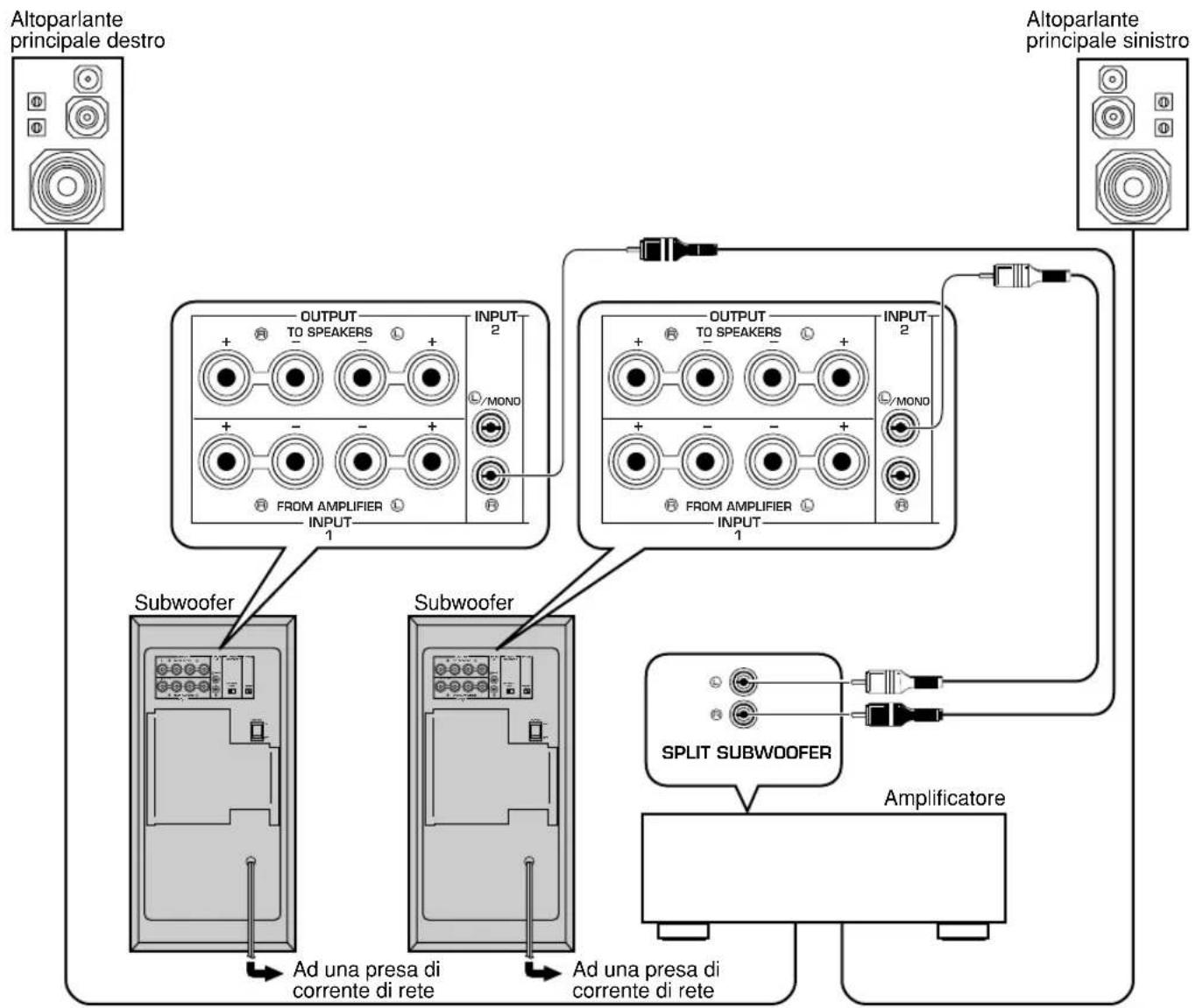

Utilizzato du subwoofer

*L'illustrazione在哪的模型 YST-SW205.

Note

• In certi amplificatori i terminali di uscita di linea sono denominati PRE OUT. Collegando il subwoofer ai terminali PRE OUT dell'amplificatore, verificare che questo disponga di almeno due gruppi di terminali PRE OUT. Se l'amplificatore ha un solo gruppo di terminali PRE OUT non utilizzato per collegarvi il subwoofer. In questo caso collegare,inceve il subwoofer ai terminali dell'amplificatore per I'uscita versuso gli altoparlanti (vedere alle pagg.6e7).

• Se si effettua il collegamento al terminale di uscita di linea monoaurale dell'amplificatore, utilizzato il terminale L/MONO INPUT2 di quello appearecchio.

Collegamento ai terminali di uscita per altoparlanti dell'amplificatore

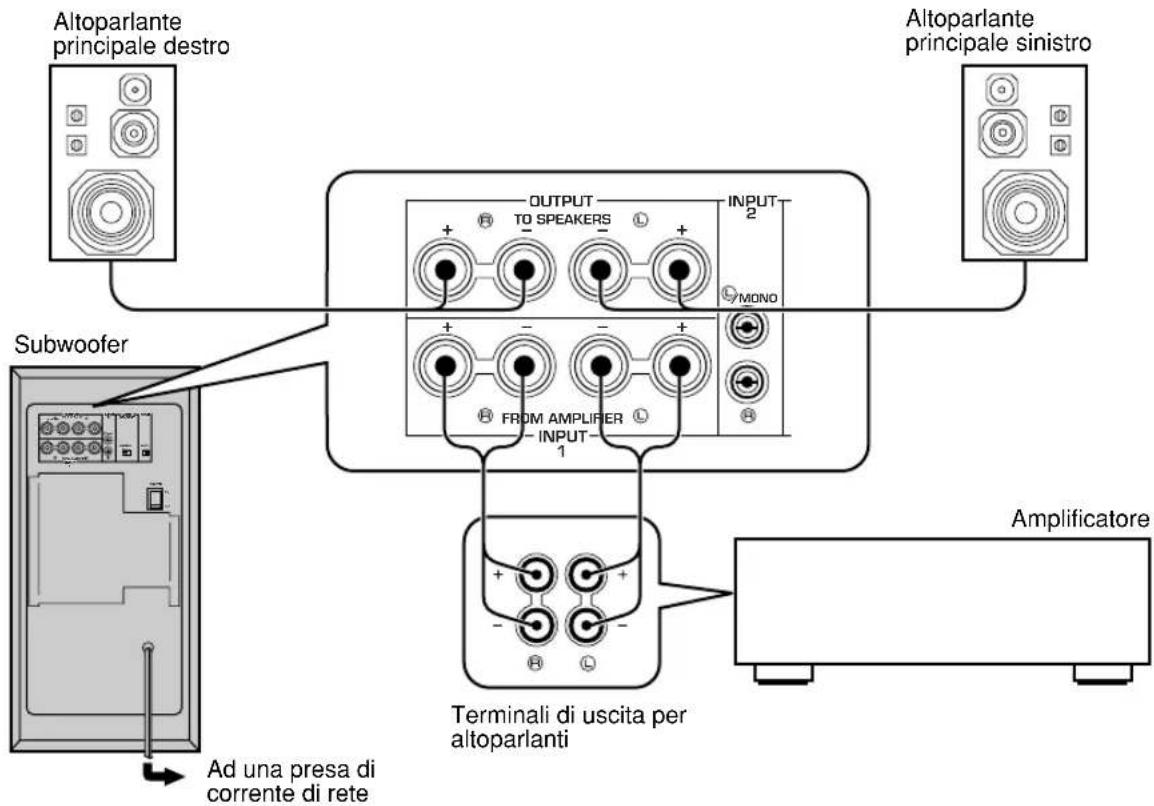

Utilizzando un solo subwoofer

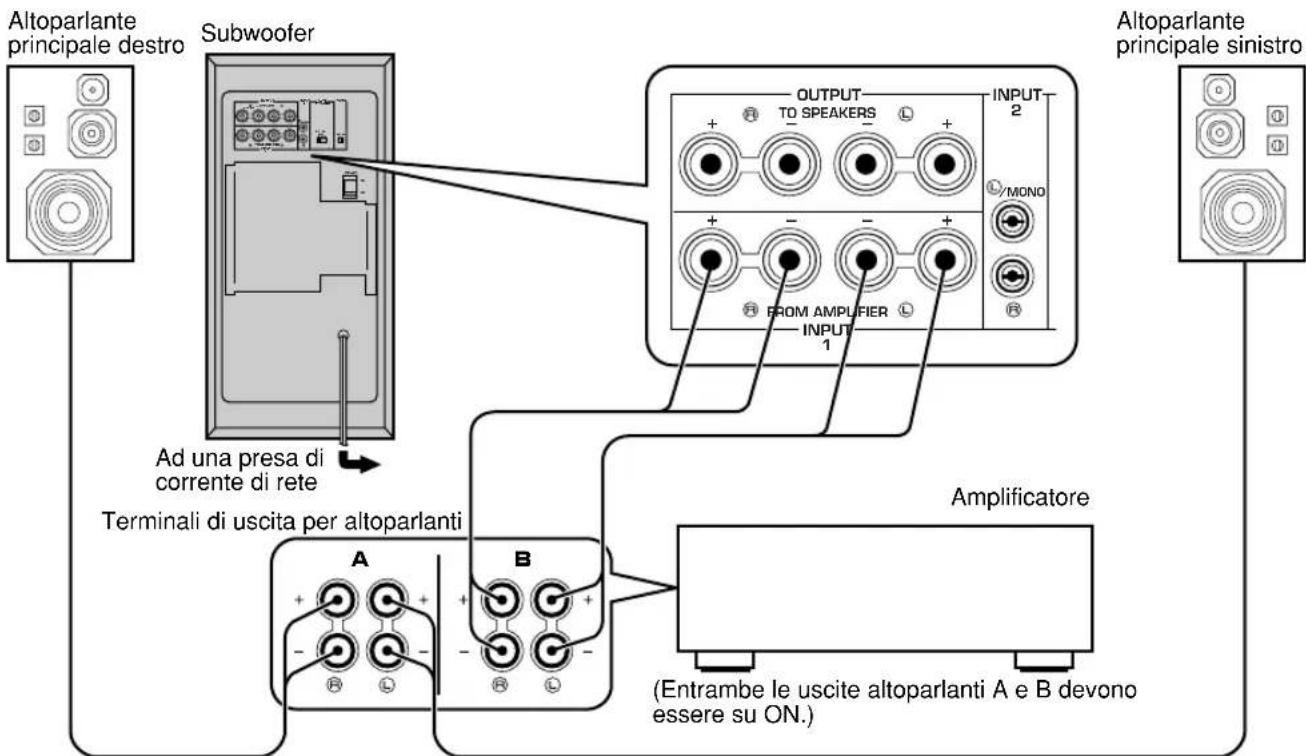

Se l'amplificatore dispone di un solo gruppo di terminali di uscita per gli altoparlanti principali

Collegare i terminali di uscita per gli altoparlanti dell'amplificatore ai terminali INPUT1 del subwoofer, e collegare i terminali OUTPUT del subwooferagli altoparlanti principali.

Se l'amplificatore ha due gruppi di terminali di uscita per altoparlanti

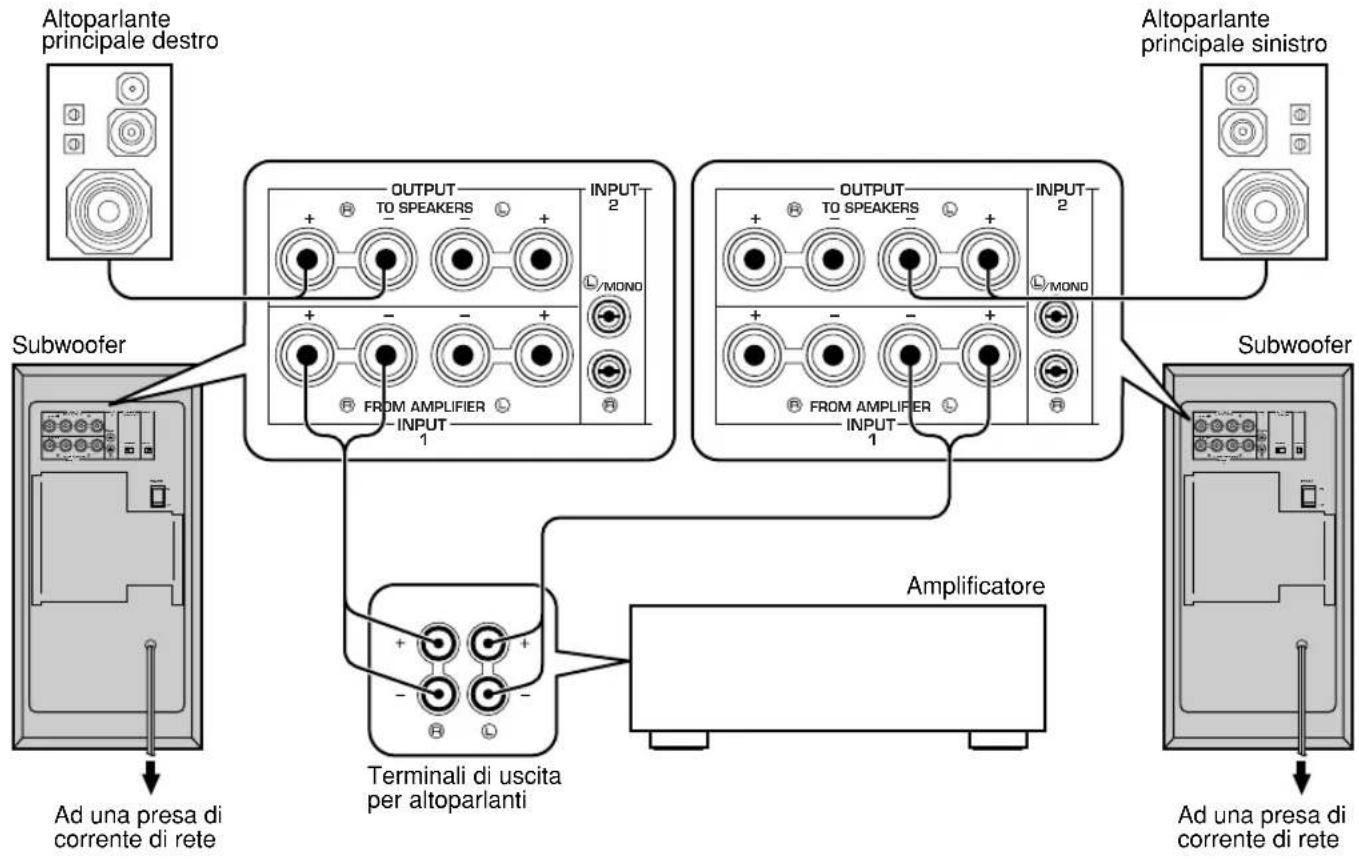

Utilizzando due subwoofer

Collegare i terminali di uscita per gli altoparlanti dell'amplificatore ai terminali INPUT1 del subwoofer, e collegare i terminali OUTPUT del subwooferagli altoparlanti principali.

*L'illustrazione在哪的模型 YST-SW205.

Collegamento ai terminali INPUT1/OUTPUT del subwoofer

Per i collegamenti, tenere i cavi degli altoparanti quanto più corti possibile. Non avvolgere e non fare fasci della parte di cavi in effesso. Se i collegamenti non sono corretti, dal subwoofer, dagli altoparanti, o da entrambo le parti, non proviene alcun suono. Controllare che la polarità dei cavi dell'altoparlante sia corretta ecisionhe i segni ^+ e-seguano la disposizione corretta. Se quosti cavi risultassero piazzati al contrario, il suono verrà percepito in modo innaturale,enza bassi.

Modalità di collegamento:

Rosso:positivo (+) Nero:negative (-)

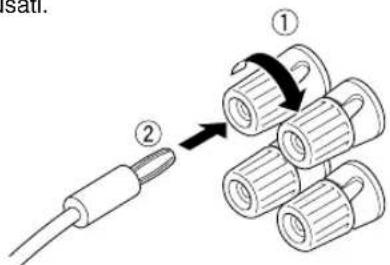

① Allentare la manopola. ② Inserire il cavoMESSO a nudo. [Togliere l'isolamento dall'estremita di ciascun cavo dei diffusori girando e quindi staccando l'isolamento.] ③ Stringere la manopola per fermare il filo.

Attenzione

Evitare assolutamente che i cavi messi a nudo vengano a contatto fra loro perché ciò potrebbe causare danni al subwoofer o all'amplificatore, o ad entrambi.

Connettori a spina unipolare (banana) posso sono anche.
essere usati.

① Stringere bene la manopola del terminale. ② Inserire simplicamente la spina unipolare nel terminale.

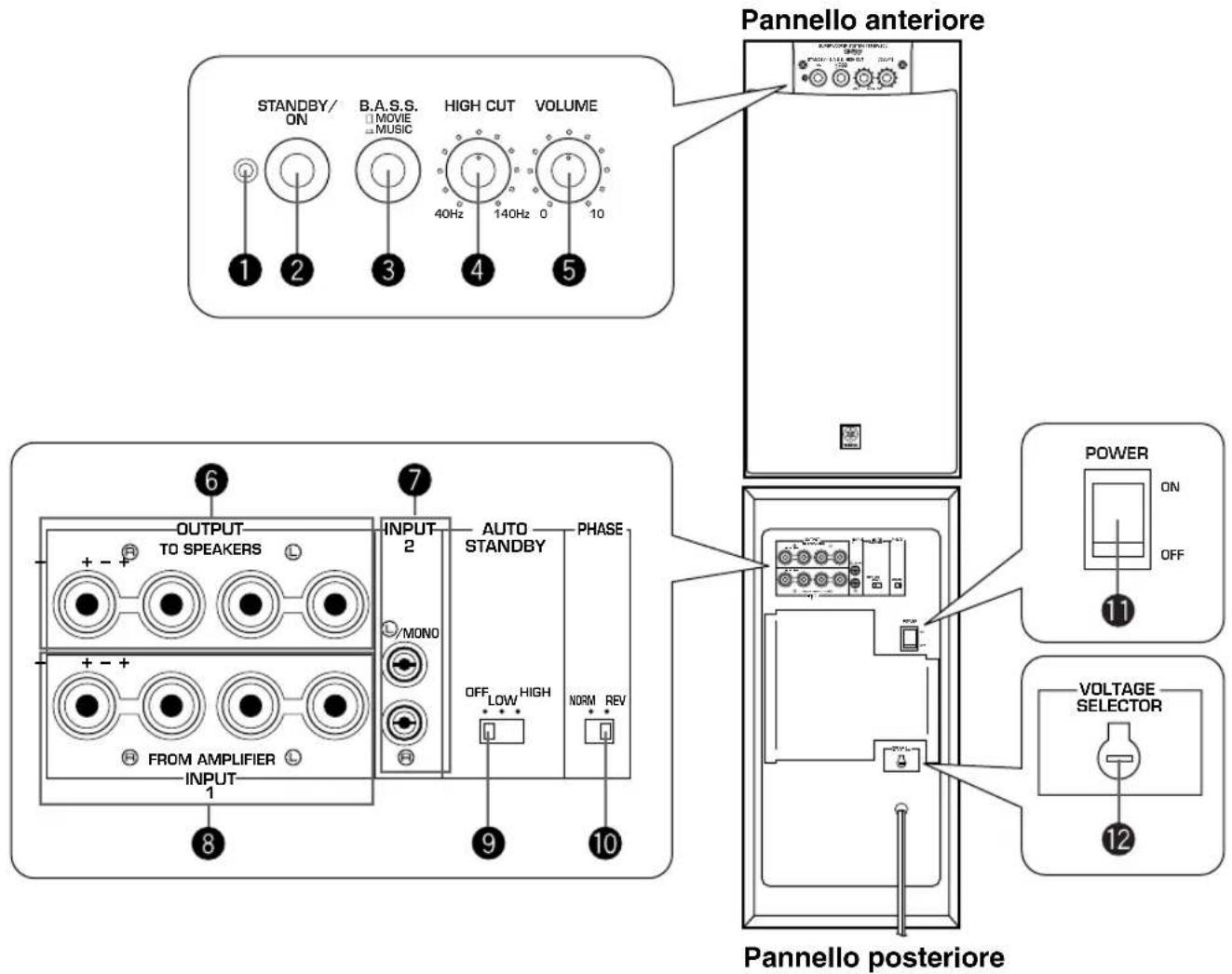

UBICAZIONE DEI COMANDI E LORO FUNZIONAMIENTO

*L'illustrazione在哪的模型 YST-SW205.

Indicazione di accensione

Si illumina di luce verde quando il subwoofer è acceso.

Tastodiaccensione(STANDBY/ON)

Premere quello tasto per accendere l'apparecchio. (L'indicatore di alimentazione si accende di luce verde.) Premendolo di nuovo, il subwoofer passa alla modalità di attesa. (L'indicatore di alimentazione rimane acceso.) * Questo tasto può essere utilizzato solo quando l'interruttore POWER (1) si trovato in posizione ON.

Modalità di attesa

Anche in questa modalita il subwoofer consuma una sua pur piccola quantità di corrente.

3 Tasto B.A.S.S. (Bass Action Selector System)

Se questo tasto viene premuto portandolo nella posizione MUSIC, il suono dei bassi della vostra musica viene riprodotto in modo ideale. Premendolo di nuovo facendolo fuoriscire nella posizione MOVIE, vengono riprodotti in modo ideale i bassi di film.

MOVIE

MUSIC

4 Comando per il taglio delle alte frequenze (HIGH CUT)

Serve a regolare il punto nel quale si voglioni tagliare le alte frequenze. Le frequenze superiore a quella selezionata per mezzo di quello comando vengono eliminate (e non vengono quindi emesse).

• Ogni tacca della graduazione del comando rappresenta a 10 Hz.

HIGH CUT

Comando del volume (VOLUME)

Serve a regolare il livello del volume. Girare il comando in senso orario per alzare il volume, e in senso antiorario per abbassarlo.

Terminali di uscitaagli altoparlanti [OUTPUT (TOSPEAKERS)]

Possono essere usati per il collegamentoagli altoparlanti principali.

Il segnale dei terminali INPUT1 (8) sono inviati a questo terminale.

(Per i dettagli, far riferimento a "COLLEGAMENTI".)

7Terminali di ingresso 2 (INPUT2)

Usati per l'ingresso dei segnali di livello in linea dall'amplificatore.

(Per i dettagli, far riferimento a "COLLEGAMENTI".)

8 Terminali di ingresso dall'amplificatore [INPUT1 (FROM AMPLIFIER)]

Usarli per collegare il subwoofer ai terminali altoparlanti dell'amplificatore.

(Per i dettagli, far riferimento a "COLLEGAMENTI".)

9 Interruttore per attivazione e disattivazione automatica [AUTO STANDBY (HIGH/LOW/OFF)]

Inizialmente questo interruptatore è in posizione OFF. Posizioniando l'interruttore sulla posizione HIGH (alto livello) o LOW (basso livello), la funzione di attivazione o disattivazione automatica del subwoofer opera nel modo descritto tutto. Se non si vuole far uso di但这a funzione, lasciare l'interruttore sulla posizione OFF (disinserito).

• Non mancare diambiare l'impostazione di questo commando solo quando il subwoofer si trova nella modalità di attesa. (Inessa l'indicatore di alimentazione non si accende.)

10Interruttore di fase (PHASE)

Normalmente questo interrottore deve essere regolato sulla posizione REV (inversa). Tuttavia, a seconda dei sistemi altoparlanti o delle condizioni di ascolto possono esserci casi in cui è possibile ottenere una qualità sonora migliorare regolando questo interrottore sulla posizione NORM (normale). Selezionare la posizione migliorare ascoltando il suono.

11Interruttore di alimentazione (POWER)

Impostare quest'interruttore in posizione ON per utilizzare il subwoofer. In Questa condizione, premendo il tasto STANDBY/ON (2) diventa possibile attivare il subwoofer oppure metterlo in condizione di attesa, pronto al funzionamento. Impostare quest'interruttore in posizione OFF per staccare completamente l'alimentazione di corrente del subwoofer alla rete in c.a.

12 Selettore di voltaggio (VOLTAGE SELECTOR) (solo modelli per la Cina e generale)

Se il selettore non è impostato sulla gamma di valori di tensione di rete elettrica appropriata alla località in cui si va ad usare l'apparecchio, spostarlo sulla tensione di rete elettrica appropriata (110V, 120V, 220V o 240V). Se non si è sicuri riguardo la corretta impostazione, chiedere consiglio al rivenditore di fiducia.

AVVERTENZA

Prima diambiare per correggere l'impostazione del VOLTAGE SELECTOR, bisogna disinserire la spina del cavo di alimentazione di rete del subwoofer.

FUNZIONE DI ATTIVAZIONE E DISATTIVAZIONE AUTOMATICA

Se il segnale riprodotto viene fatto cesserare per 7 - 8 minuto, il subwoofer si porta automaticamente nella modalità di attesa. (Seesso viene portato inessa in modo automatico, I'indicatore di alimentazione si accende di luce rossa.) Quando si riproduce nuovamente un segnale, il subwoofer si accende automaticamente rilevando la presenza di segnali nel subwoofer.

Questa funzione opera rilevando un certo livello minimo del segnale di Bassa frequenza. Lasciare normalmente l'interruttore AUTO STANDBY nella posizione LOW.

Tuttavia, se l'alimentazione non viene portata su ON o STANDBY in modo graduale, portare l'interruttore sulla posizione HIGH. Inessa, l'accensione avvieneanche con livelli molto bassi di segnale. Tenere presente perché il subwoofer più non passare alla modalità di attesa se il livello del segnale è troppo basso.

• L'unità pou accendersi inaspettatamente rilevando del rumore proveniente da autres unità. Se cià accade, portare AUTO STANDBY su OFF ed usare il pulsante STANDBY/ON per scegliere l'accensione e l'attesa manually.
• Questa funzione rivela i componenti a bassa frequenza al di fatto dei 200 Hz dei segnali d'entrata (Es. Un esplòsione in un film d'azione, il suono del basso o della batteria, ecc.).
• I minuti richiesti per accendere il subwoofer nella modalità d'attesa possono cancellare a causa di perzezioni da altre applicazioni.

Questa funzione è disponibile solo quando il subwoofer viene acceso (con il pulsante STANDBY/ON).

REGOLAZIONI DEL SUBWOOFER PRIMA DELL'USO

Prima di passare all'uso del subwoofer, procedere alla regolazione nel modo indicate qui di seguito per ottenere un volume ed un bilanciamento del tono ottimali fra il subwoofer e gli altoparlanti principali.

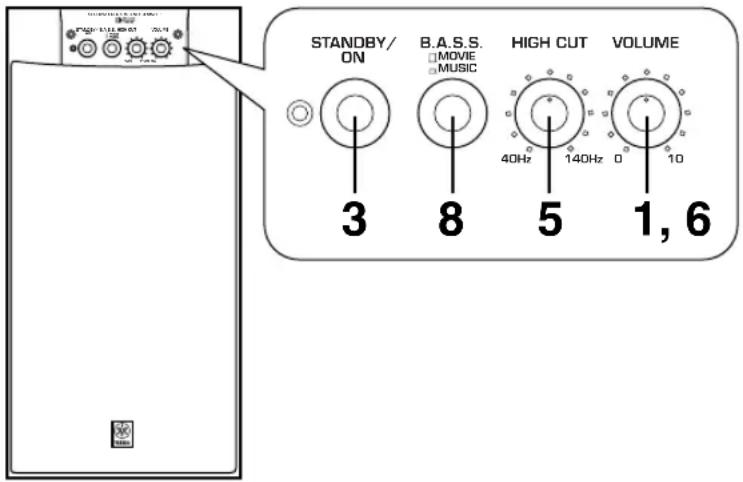

Pannello anteriore

Pannello posteriore

*L'illustrazione在哪的模型 YST-SW205.

1 Portare il dato VOLUME al minimo (0).
2 Accendere tutti gli altri componenti del sistema.
3 Controllare che l'interruttore POWER si trovi nella posizione ON e quindi premere quello STANDBY/ON per fare accendere il subwoofer.

• L'indicatore di accensione si accende di luce verde.

4 Riproduire un segnale contente basse frequenze e regolare il volume dell'amplificatore.
5 Regolare il dato HIghcut sulla posizione in cui si pue otnener la risposta desiderata.

Normalmente, regolare il dato sulla frequenza minima riproducibile nominale* degli altoparlanti principali.

• La frequenza minima riproducibile nominale degli altoparlanti principali cui sono rappresente reperita nel catalogo o nel manuale degli altoparlanti.
  6 Riproduire una sorgente prescelta e agire progressivement sul dato del volume dell'amplificatore sino a portare il suono al livello di ascolto desiderato.

Normalmente, regolare il dato sul livello che permette di ottenere un effetto dei bassi leggermente maggiore di quando non si usa quello apparecchio.

Se non si riesce ad ottener la risposta desiderata, regolare di nuovo il dato HIGH CUT e il dato VOLUME.

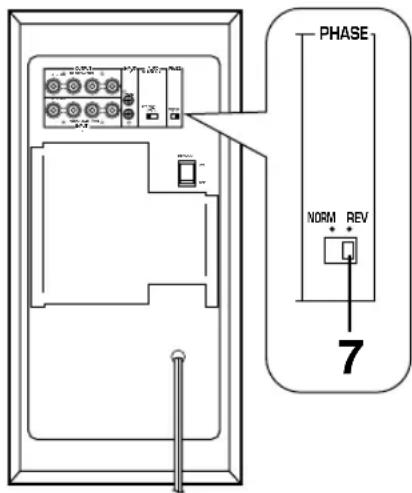

7 Regolare l'interruttore PHASE sulla posizione che offre il migliorare suono dei bassi.

Normalmente, regolare l'interruttore sulla posizione REV (inversa). Se non si riesce ad ottenere la risposta desiderata, regolare l'interruttore sulla posizione NORM (normale).

8 Scegliere la posizione MOVIE o quella MUSIC a seconda del segnale riprodotto.

MOVIE: Durante la riproduzione di un film, i bassi vengono potenziati per renderre la visione più piacevole. (Il suono si approfondisce e irrobustisce.)

MUSIC: Quando si riproduce musica, le componenti di Bassa frequenza in excesso vengono eliminare per renderere il suono più bianro. (Il suono diviene più bianro e la linea melodica viene riprodotta meglio.)

• Una volta terminata la regolazione del bilanciamento del volume fra il subwoofer e gli altoparlanti principali, si potrà nuovamente procedere a regolare l'insieme generale del volume, agenda sui comandi dell' amplificatore per il commande del volume. Notare che, se si sostituiscono gli altoparlanti principali con altri, questa regolazione deve essere effettuata di nuovo.
• Per la regolazione dei comandi VOLUME e HIGH CUT, e dell'interruttore PHASE, vindere il paragrato "Caracteristiche di frequenza", alla pagina seguente.

Caratteristiche di frequenza

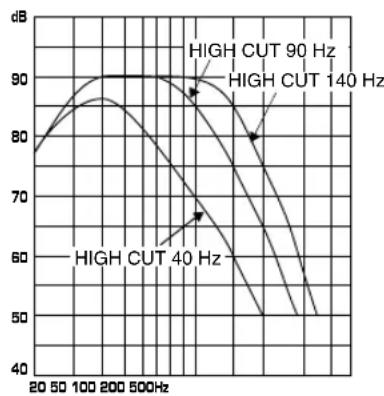

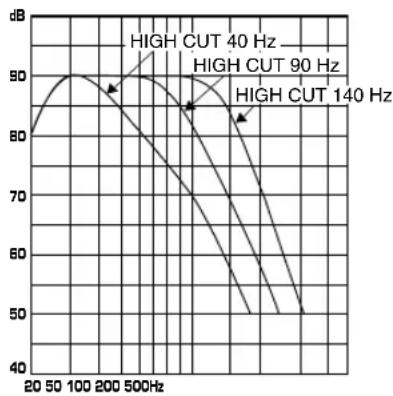

Caratteristica di frequenza di questo subwoofer

YST-SW305 YST-SW205

Le cière sifto indicano le regolazioni ottimali di ciascun dato e le caratteristiche di frequenza quando thiso subwoofer è combinato con un systema altoparlanti tipico.

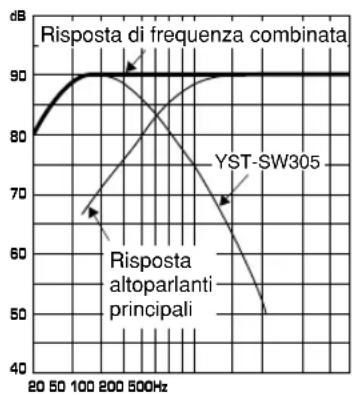

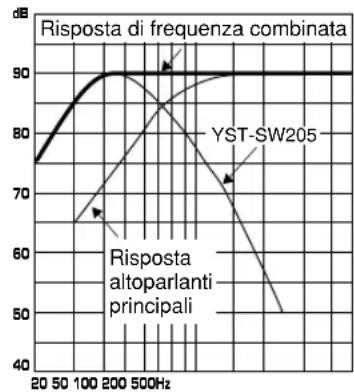

ES.1 In combinazione con un sistema altoparlanti principali a 2 vie, con sospensione acustica di 10 cm o 13 cm

YST-SW305

HIGH CUT

VOLUME

• Ogni tacca della graduazione del lavoro rappresente a 10 Hz.

PHASE-Regolato sullaposizione REV (inversa).

YST-SW205

HIGH CUT

VOLUME

• Ogni tacco della graduazione del lavoro rappresente a 10 Hz.

PHASE-Regolato sulla posizione REV (inversa).

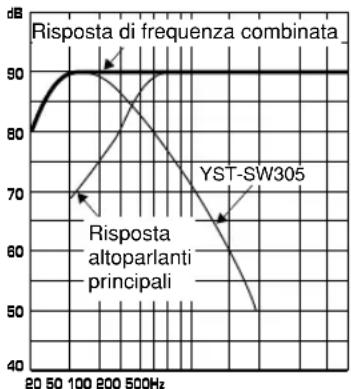

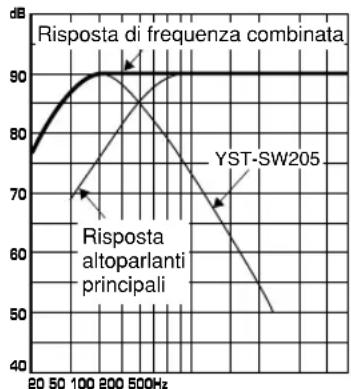

ES.2 In combinazione con un sistema altoparlanti principali a 2 vie, con sospensione acustica di 20 cm o 25 cm

YST-SW305

HIGH CUT

VOLUME

• Ogni tacca della graduazione del lavoro rappresente a 10 Hz.

PHASE-Regolato sulla posizione REV (inversa).

YST-SW205

HIGH CUT

VOLUME

• Ogni tacco della graduazione del lavoro rappresente a 10 Hz.

PHASE-Regolato sulla posizione REV (inversa).

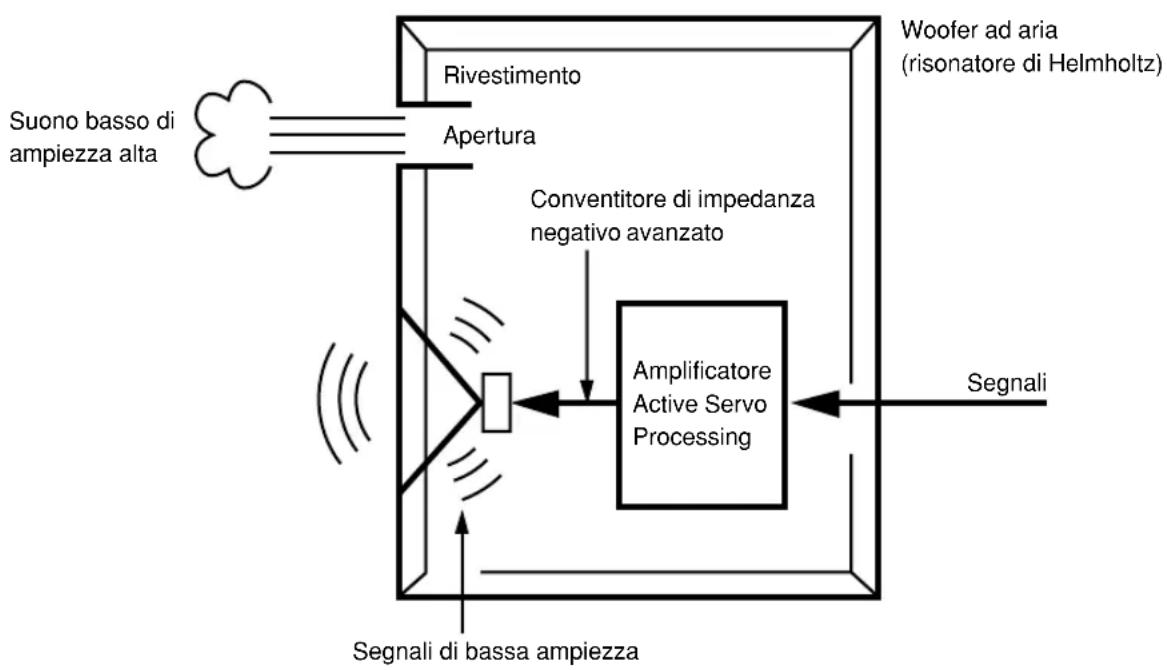

La teoria delsystema Yamaha Active Servo Technology (servotecnia attiva) si basa su due fattori principali, il risonatore di Helmholtz e il drive a impedenza negativa. Gli altoparlanti Active Servo Processing (a servoelaborazione attiva) riproducono le basse frequenzetramite un "woofer ad aria", che è una piccola porta o aperture nel rivestimento degli altoparlanti. Questa aperture viene usata al posto del woofer ed esegue le funzioni di un woofer in un systema altoparlanti convenzione. Così, i segnali di Bassa ampiezza all'interno del rivestimento possono, secondo la teoria della risonanza di Helmholtz, essere emessi da但这a aperture come onde di ampiezza maggiore se le dimensioni dell'aperture e il volume del rivestimento sono nella proportione corretta per soddisfare un)certo rapporto. A questo scopo, inoltre, le ampieze alla interno del rivestimento devono essere precise e di potenza sufficiente perché esse devono superare il "carico"presentato dall'aria esistente all'interno del rivestimento.

Cosi quello problema viene risoltoattraverso I'impiego di un nuovo design in cui I' amplificatore funziona per fornire i segnali. Se la resistenza elettrica della bobina di altoparlante è ridotta a zero, il movimento dell'altoparlanti diventa lineare rispetto alla tensione di segnale.Per compiere ciò,viene usato un amplificatore speciale con drive di uscita a impedenza negativa per sotrarre I'impenenza di uscita dell'amplificatore.

Impiegando circuiti di drive a impedenza negativa, l'amplificatore è in grado di generate onde di bassa frequenza e bassa ampietza precise con caratteristiche di smorzamento superiori. Queste onde vengono poi irradiate dall'apertura del rivestimento come segnali ad alla ampietzza. Il systema più, di conseguenza, impiegando un amplificatore con drive di uscita a impedenza negativa e un rivestimento degli altoparlanti con risonatore di Helmholtz, riproduire una gamma di frequenze extremamente ampia, con una sorprendente qualità sonora e una minore distorsione.

Le caratteristiche descripte sopra, quindi, sono combinate per costituire la struttura fondamentale delsystema Yamaha convenzionale Active Servo Technology.

La nuova servotecnia attiva — Advanced Yamaha Active Servo Technology — adotta circuiti a convertitore di impedenza negativa avanzato (ANIC), che permettono al convertitore convenzionale di impedenza negativa di variate dinamicamente per poter selezionare un valore ottimale per la variazione di impedenza diffusori. Con quosti nuovi circuiti ANIC, la servotecnia attiva avanzata Yamaha può fornire prestazioni più stabili e una pressione sonora migliorare rispetto alla servotecnia attiva Yamaha convenzione, per una riproduzione dei bassi più naturale e dinamica.

Se l'apparecchio non funziona correttamente vedere la tabella seguente. Se il problema che si deve risolverve non si trovava elencato fra quelli descritti, o se il rimedio suggerito non sembra dare il risultato sperato, staccare il cavo di alimentazione e rivolgersi ad un rivenditore autorizzato YAMAHA o ad un centro assistenza.

Problema	Causa	Rimedio
L'apparecchio non si accende sebbene il tasting STANDBY/ON sa in posizione ON.	Il cavo di alimentazione non è collegato, o l'interruttore POWER è regolato sulla posizione OFF.	Collegare il cavo di alimentazione ad una presa di corrente e/o regolare l'interruttore POWER sulla posizione ON.
Nessun suono.	Il dato VOLUME si trova a 0.	Ruotare il dato VOLUME tutto a destra.
	I cavi degli altoparlanti non sono collegati ben a fondo.	Provedere.
Il livello del dato è troppo basso.	I cavi degli altoparlanti sono collegati erroneamente.	Collegari in modo corretto: L (sinistra) a L, R (destra) a R, "+" a "+" e "-" a "-".
	La regolazione dell'interruttore PHASE non è corretta.	Regalore l'interruttore sull'altra posizione.
	Si sta riproduccendo una sorgente sonora con pochi suoni Bassi.	Riproduire una sorgente sonora che contengaasse frequenze. Regalore il dato HIGH CUT su una posizione più alta.
	Il dato è influenzato da onde stazionarie.	Riposizionare il subwoofer o modificare il parallelismo delle superfici, ponendo librerie, mobili, o altri, lungo le pareti dellaStanza.
Il subwoofer non si attiva automaticamente.	L'interruttore POWER si trova sulla posizione OFF.	Portare l'interruttore POWER sulla posizione ON.
	Il tasting STANDBY/ON è regolato su OFF.	Regalore il tasting STANDBY/ON su ON.
	L'interruttore AUTO STANDBY si trova sulla posizione OFF.	Portare l'interruttore AUTO STANDBY su una delle due posizioni "HIGH" o "LOW".
	Il livello del segnale in ingressso è troppo basso.	Spostare l'interruttore AUTO STANDBY sulla posizione "HIGH".
Il subwoofer passa inaspettamente alla modalità di attesa.	Il livello del segnale in ingressso è troppo basso.	Spostare l'interruttore AUTO STANDBY sulla posizione "HIGH".
Il subwoofer si accende inaspettamente.	C'è un'influenza da disturbi generati da apparecchi esterni, ecc.	Allontanare maggiornate il subwoofer da tali dispositivi e/oambiare la posizione dei cavi altoparlante collegati. In alternatively, spostare l'interruttore AUTO STANDBY sulla posizione "OFF".

Tipo. Advanced Yamaha Active Servo Technology (La servotecnia attiva avanzata Yamaha)

Pilota

YST-SW305 . woofer conico da 20 cm,
typcon schermatura magnetica × 2 YST-SW205 .woofer conico da 20 cm,
typcon schermatura magnetica

Uscita amplificatore

YST-SW305 200W/5Ω
YST-SW205 150W/5Ω

Rispostainfrequenza

YST-SW305 da 20 Hz a 160 Hz
YST-SW205 da 23 Hz a 170 Hz

Alimentazione (a corrente alternata)

Modelli per gli USA e il Canada 120V,60 Hz
Modelli per la Gran Bretagna e l'Europa 230V,50 Hz
Modello per l'Australia 240V,50 Hz
Modelli per la Cina e generale 110/120/220/240 V,a (commutabili) 50 / 60Hz

Consumo

YST-SW305 80W YST-SW205 70W (Nella modalità di attesa: 0,8W)

Accessori. Piedino antisdrucciolevole x 4

• Tutti i dati tecnici sono soggetti a variazioni nella preavviso.
