BEDIENUNGSANLEITUNG YSTSW305 YAMAHA

BEDIENUNGSCANLEITUNG

BRUKSANVISNING

AUSPACKEN Nach dem Auspacken überprüfen, ob das folgende Teil vorhanden ist.

Rutschfeste Auflagen

Glidskyddsdynor

Piedini antisdrucciolevoli

Almohadillas antideslizantes

ZUR BEACHTUNG:itte lessen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerates.

-itte lessen Sie these Bedienungsanleitung sorgfaltig durch,um sich grundlich mit dem Gerat vertraut zu machen. Heben Sie die Bedienungsanleitung auf, um auch später noch nachschlagen zu konnen.
Die Einheit an einem kühlen, trockenen und sauberen Platz aufstellen - entfernt von Fenstern, Wärmequellen, Erschütterungen, Staub, Feuchtigkeit und Kälte. Entfernt von elektrischen Störquellen (Transformatoren, Motoren) aufstellen. Die Einheit dar felt einem Regen oder Feuchtigkeit ausgesetzt werden, um elektrische Schläge und Feuer zu vermeiden.
- Niemals das Gehäuse öffnen. Wenden Sie sich an ihren Fachhändler, wenn Gegenstände in das Gerät eingedrungen sind.
Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.
Keine Gewalt auf die Bedienungselemente und Kabel ausüb. Zum Aufstellen an einem anderen Ort zuerst das Netzkabel und dann die Verbindungskabel zu anderen Geräten losen. Immer an den Steckern, niemals an den Kabeln selbst, ziehen.
- Falls Sie das Gerät für langere Zeit nicht benutzen (z.B. während der Ferien), sollenen Sie den Netzstecker aus der Steckdoseziehen.
Bei Blitzschlaggefahr das Netzkabel aus der Steckdoseziehen.
Weil in thisem Gerät ein Verständiger eingebaut ist, wird die entstehende Wärme an der Rückseite abgeführt. Aus thisem Grund muß das Gerät von Wänden entfern't aufgestellt werden und auf beiden Seiten und auf der Ober- und Rückseite des Gerätes muß ein genügend freier Raumvorhanden sein, so daß keine Gefahr eines Feuerausbruchs oder von anderen Beschädigungen vorhanden ist. Das Gerätarf auch nicht mit nach unter den oder gegen eine andere Oberflächige gerichteter Rückseite aufgestellt werden.

Auf der Oberseite, der Rückseite und auf beiden Seiten muß zwischen dem Gerät und der Wand ein freier Abstand von 20 cm eingehalten werden.

• Nicht die Rückseite thises Geräts mit einer Zeitung, Tischdecke, Gardine o.a. abdecken, um Hitzestau zu vermeiden. Wenn die Temperatur im Inneren des Geräts zu stark ansteigt, besteht die Gefahr von Branden, Schäden am Gerät und/oder Verletzungen.
• Stellen Sie keine klinen Metallgegenstände auf das Gerät. Anderenfalls kann der Gegenstand herunterfallen und möglicherweise Personenschäden verursachen.
• Nicht die folgenden Gegenstände auf these Gerät stellen: Glas, Porzellan o.a. Wenn Glas o.a. durch Vibrationen herunterfällt und zerbricht, besteht die Gefahr von Verletzungen.

Brennende Kerzen o.a.

Wenn eine Kerze durch Vibrationen herunterfällt, besteht die Gefahr von Bränden oder Verletzungen.

GefäBe mit Wasser Wenn ein GefäB mit Wasser durch Vibrationen herunterfällt,\ besteht die Gefahr von Schäden am Gerät und/oder\ elektrischen Schlagen.

• Stellen Sie das Gerät nicht dört auf, wo Wassertropfen usw. in das Gerät gelangen können. Dadurch kann ein Brand, ein Geräteschaden und/oder Personenschäden verursacht werden.
  Das Gehäusearfniemals geoffnetwerden,weil durch die vom Gerat verwendete Hochspannung ein elektrischer Schlag ausgelost werden kann.AuBerdembestehtene Verletzungsgefahr und/oder das Gerat kann beschadigt werden.

Wenn Sie ein Befeuchter benutzen, vergewissern Sie sich, dass sich keine Kondensation im Inneren des Gerätes bildet; halten Sie genug Platz um das Gerät herum frei oder vermeiden Sie das Befeuchten. Kondensation kann einen Brand oder einen Geräteschaden und/oder einen Elektroschock verursachen.
Die von thisem Gerät wiedergegebenen Tiefbaßfrequenzen können die Wiedergabe eines Plattenspieler stären. In thisem Fall muß diesen Gerät weiter vom Plattenspieler entfern aufgestellt werden.
Das Gerät kann beschädigt werden, falls gewisse Töne kontinuierlich mit hohem Lautstärkepegel wiedergegeben werden. Zum Beispiel bei der kontinuierlichen Wiedergabe von 20Hz - 50Hz -Sinuswellen von einer Test-CD, bei Baßwiedergaben elektronischer Instrumente oder wenn der Tonabnehmer die Plattenoberfläche berührt, müssen Sie den Lautstärkepegel reduzieren, um eine Beschädigung dieser Gerätes zu vermeiden.
- Falls Tonverzerrungen auftreten, wie z.B. ein unnatürliches Klopfen oder Pochen, muß der Lautstärkepegel reduziert werden. Durch eine sehr laute Wiedergabe von Filtonwiedergaben mit einem hohen Anteil von niedrigen Frenzen oder von Pop und anderer Musik mit tiefen Bässen kann dieser Laatsprecher beschädigt werden.
- Vibrationen, die von extremen Bässen erzeugt werden, können Verzerrungen bei der Fernsehwiedergabe erzeugen. In dieser Fall das Gerät weiter vom Fernsehgerät entwickelten aufstellen.
- Zur Reinigung keine chemischen Lösungsmittel verwenden, weil dadurch die Gehäuseoberfläche beschädigt werden kann. Mit einem sauberen, trockenen Tuch reinigen.
Der Abschnitt "STÖRUNGSSUCHE" beschreibenhäufige Bedienungsfehler. Lesen Sie diesen Abschnitt, bevor Sie auf einen Defekt des Gerätes schließen.
- Richtige Aufstellung und richtiger Anschluß besteht zur Verantwortung des Anwenders.
YAMAHA kann keine Verantwortung für Unfälle oder Schäden übernehmen, die durch unsachgemäß Aufstellung oder falsches Anschlieben der Laufspreche verursicht werden.

VOLTAGE SELECTOR

(Spannungswahler) (nur China- und allgemeines Modell) Der Spannungswahlschalter an der Rückseite these Gerates muß auf die ortliche Netzspannung eingestellt werden, BEVOR der Netzstecker these Gerates an eine Netzsteckdose angeschlossen wird.

Die einstellbaren Netzspannungen sind 110/120/220/240V, 50/60 Hz.

VOLTAGE

Betriebsbereitschaft

Wenn das Gerät mit der Netztaste (STANDBY/ON) an der Gerätefrontseite eingeschaltet wird, wird immer eine geringe Leistung aufgenommen. Dieder Zustand wird als Betriebsbereitschaft bezeichnet.

Die Stromversorgung des Gerätes wird erst vollständig unterbrochen, wenn der Netzschalter (POWER) an der Rückseite in die Position "OFF" gestellt wird oder das Netzkabel aus der Steckdose gezogen wird.

Dieses Gerät ist magnetisch abgeschirmt;*trotzdem konnen Bildstörungen aufreten, wenn es zu nahe an einem Fernseher aufgestellt wird.

INHALT

AUSPACKEN...innere Umschlagseite

ZUR BEACHTUNG 1

BESONDERHEITEN 2

AUFSTELLUNG 3

ANSCHLUSSE 4

AnschluB an den

Line-Ausgangsbuchsen

des Verstärkers 4

AnschluB an den

Lautsprecherklemmen

des Verstärkers 6

BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN 8

AUTOMATISCHE EIN/AUSSCHALTFUNKTION 9

EINSTELLUNG DES SUBWOOFERS
VOR DER INBETRIEBNAHME 10

Frequenzeigenschaften 11

ADVANCEDYAMAHAACTIVE SERVOTECHNOLOGY 12

STÖRUNGSSUCHE 13

TECHNISCHE DATEN 14

BESONDERHEITEN

• Bei diesen Subwoofer-Lautsprecherfindet die von YAMAHA entwickelte Advanced YAMAHA Active Servo Technology für eine hochwertige Tiefbaßwiedergabe Verwendung. (Für Einzelheiten über die Advanced YAMAHA Active Servo Technology wird auf die Seite 12 verwiesen.) Der Frequenzgang wird mit diesen Lautsprecher erweitert und die Leistung des ganzen Systems wird verbessert, weil für die Baßwiedergabe die vorhandenen Veränderungen und Lautsprecher weniger stark belastet werden.

• Ihr bereits vorhandene Stereoanlage kann mit dem Subwoofer-Lautsprecher ergänzt werden, der einfach an die Lautsprecherklemen oder an die Line-Ausgangsbuchsen des Verständers angeschlossen werden kann.

• Für eine optimale Wiedergabe muß die Tiefbaßwiedergabe des Subwoofer-Lautsprechers auf ihre Hauptloutsprecher abgestimmt werden. Zu dieserse Zweck ist der Subwoofer-Lautsprecher mit einem Übergangs Frequenzregler HIGH CUT und einem Phasenschalter PHASE ausgerüstet.

• Mit der automatischen Einschaltfunktion erbrigt sich das Betätigten der Netztaste STANDBY/ON zum Einsatzen der Stromversorgung in dem Bereitschaftsmodus STANDBY.
• Sie können mit der B.A.S.S.-Taste den für die Klangquelle geeigneten Baßeffekt wahren.

A

B

C

( : Subwoofer, : Haupt-Lautsprecher)

Mit einem Subwoofer-Loutsprecher können Sie die Tonwiedergabe stark verbessern. Für einen größeren Effekt wird jedoch empfehlen zwei Subwoofer-Loutsprecher zu verwenden.

Bei Verwendung von nur einem Subwoofer-Loutsprecher wird empfohlen, daß er auf der äußeren Seite des linken oder rechten Hauptloutsprechers aufgestellt wird. (Siehe Abb. A.) Falls zwei Subwoofer-Loutsprecher verwendet werden, sollen sie auf der Außenseite der Hauptloutsprecher aufgestellt werden. (Siehe Abb. B.) Eine wie in Abb. C gezeigte Aufstellung ist ebenfalls möglich. Wenn der Subwoofer allerdings direkt gegen eine Wand gerichtet wird, kann der Baßeffekt vermindert werden, weil sich die direkten und die von der Wand reflektierten Schallwellen gegenüber aufheiten können. Aus thisem Grund sollte der Subwoofer möglichst schrag zu einer Wand aufgestellt werden, wie in Abb. A oder B gezeigt.

Hinweis

In der Raumitte ist unter Umständen die Tiefbaßwiedergabe vom Subwoofer zu schwach, weil sich zwischen zwei parallelen Wänden Stehwellen bilden konnen, die sich gegenseitig aufheben. Richten Sie in thisem Fall den Subwoofer schrag zur Wand oder brechen Sie die Reflexionen von der Wand, indem Sie z.B. Buchergestelle an der Wand aufstellen.

Verwendung der rutschfreien Unterlagen

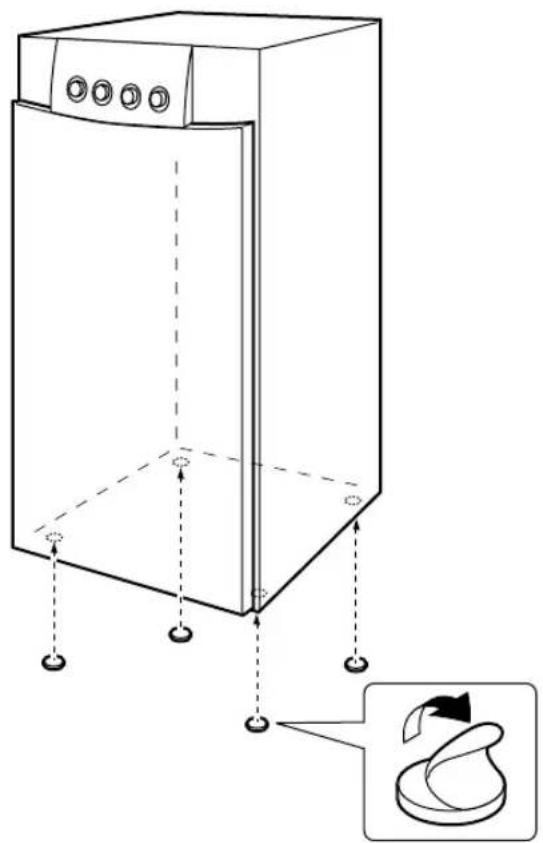

Bringen Sie die rutschfreien Unterlagen an den vier Ecken unter am Subwoofer an, um zu verhindern, daß sich der Subwoofer durch Vibrationen usw. bewegt.

ANSCHLUSSE

Vorsicht: Der Netzstecker des Subwoofer und der anderen Audio-/Video-Komponenten darf erst angeschlossen werden, nach dem alle anderen Anschlüsse richtig ausgeführrt worden sind.

• Für die Anschlüsse müssen die Seiten links (L), rechts (R), plus (+) und minus (-) genau beachtet werden. Außer dem wird auf die Bedienungsanleitung der einzelnen Geräte verwiesen.
  Grundsflich muß der Subwoofer an den Line-Ausgangsbuchsen des Verstärkers angeschlossen werden. (Für Einzelheiten wird auf Seite 4 und 5 verwiesen.) Falls der Verstärker nicht über Line-Ausgangsbuchsen verfügt, muß der Subwoofer an den Laatsprecherklemmen des Verstärkers angeschlossen werden. (Für Einzelheiten wird auf Seite 6 und 7 verwiesen.)

Anschluß an den Line-Ausgangsbuchsen des Verständerkers

Schlieben Sie die Haupt-Lautsprecher an den Lautsprecherausgangsklemmen des Verstärkers an.

Zum Anschlieben eines DSP-Verstärkers (oder AV-Receivers) von YAMAHA müssen Sie die an der Rückseite des DSP-Verstärkers (oder AV-Receivers) befindliche Buchse SUBWOOFER (oder LOW PASS usw.) mit der Buchse 1/MONO INPUT2 des Subwoofer's verbinden.

• Beim Anschlieben des Subwoofer an den SPLIT SUBWOOFER-Klemmen an der Rückseite des DSP-Verständr kerns muB die L/MONO INPUT2-Klemme an der Seite "L" und die INPUT2-Klemme an der Seite R der SPLIT SUBWOOFER-Klemmen angeschlossen werden.

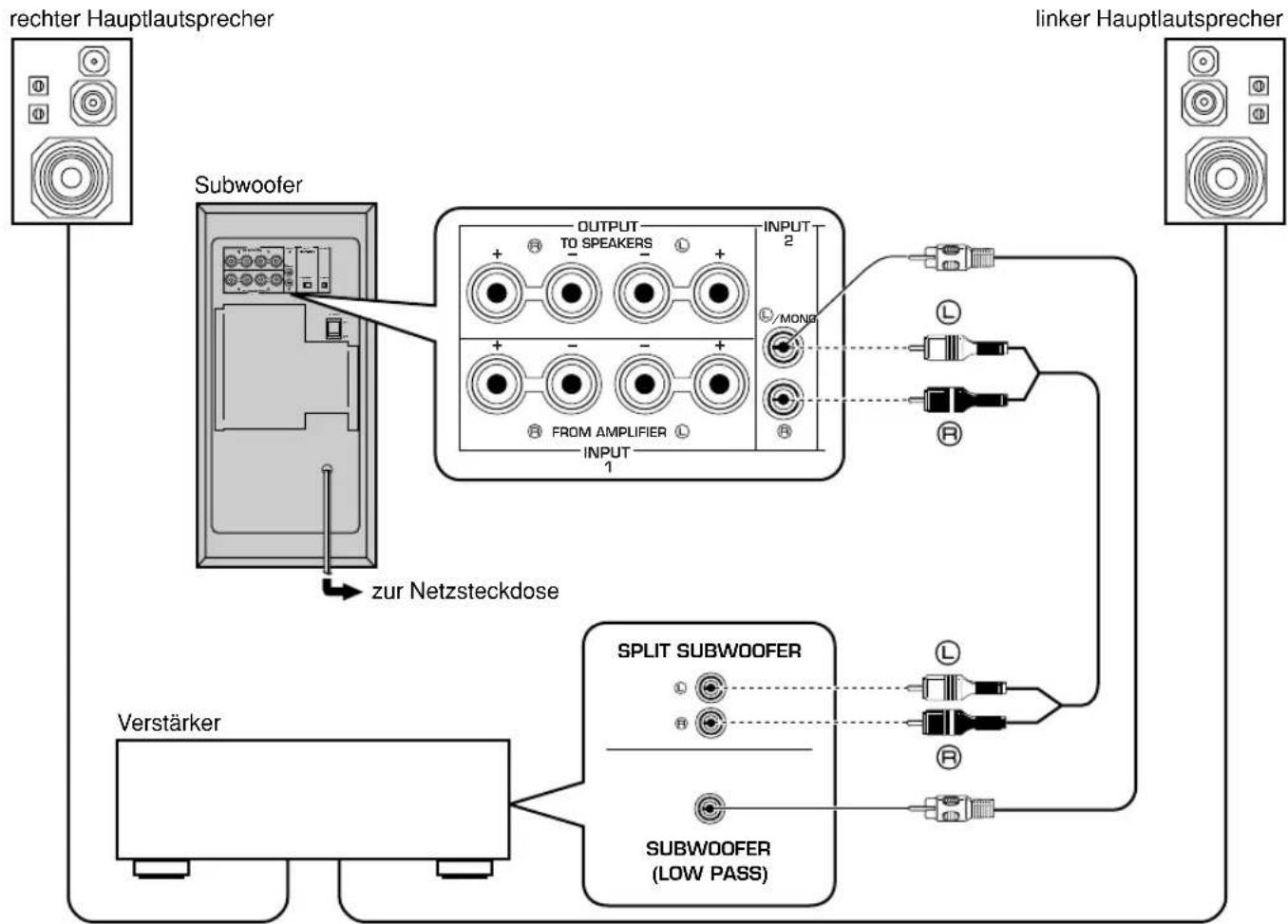

■ Verwendung eines Subwoofer

*Die Abbildung zeigt das Modell YST-SW205.

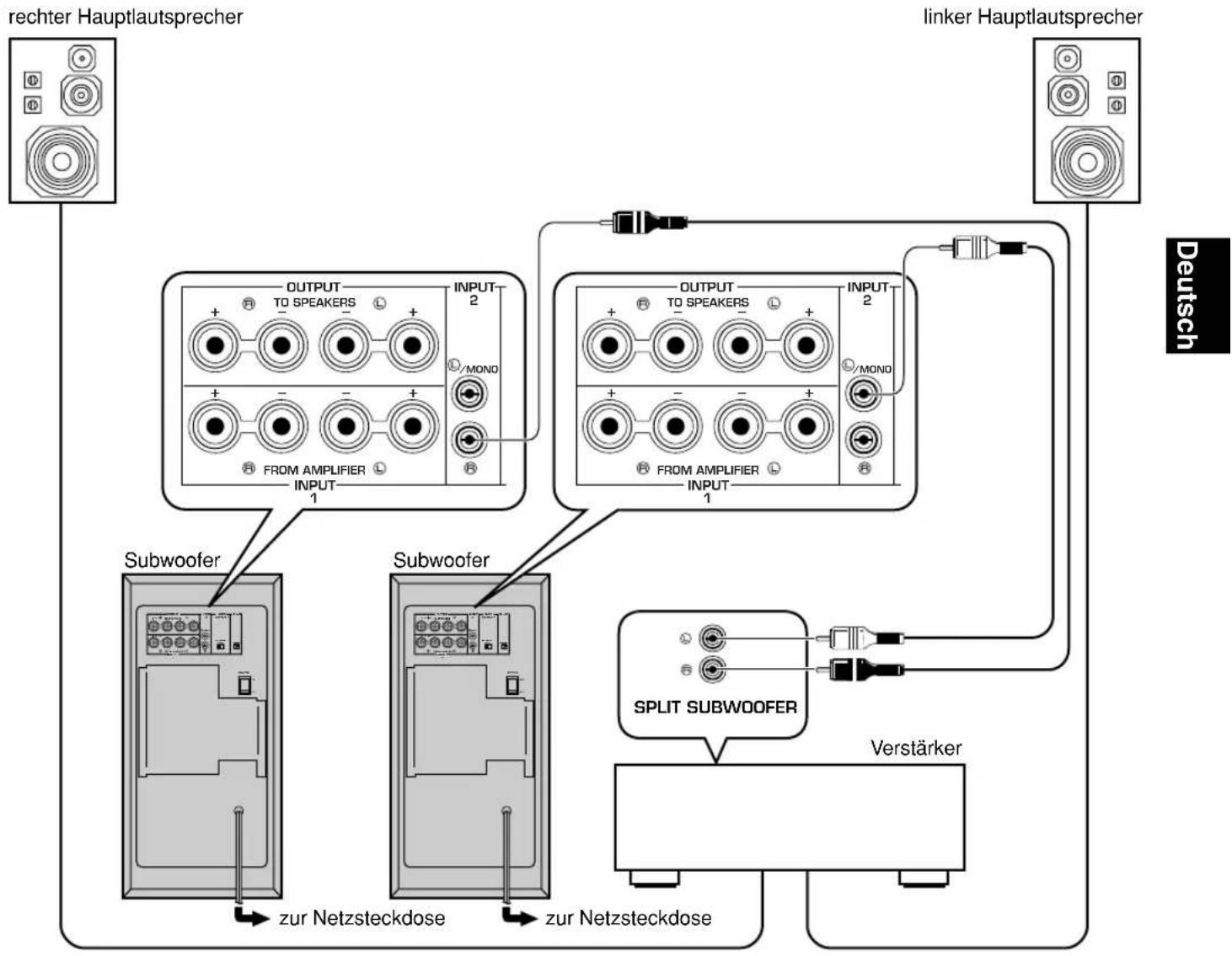

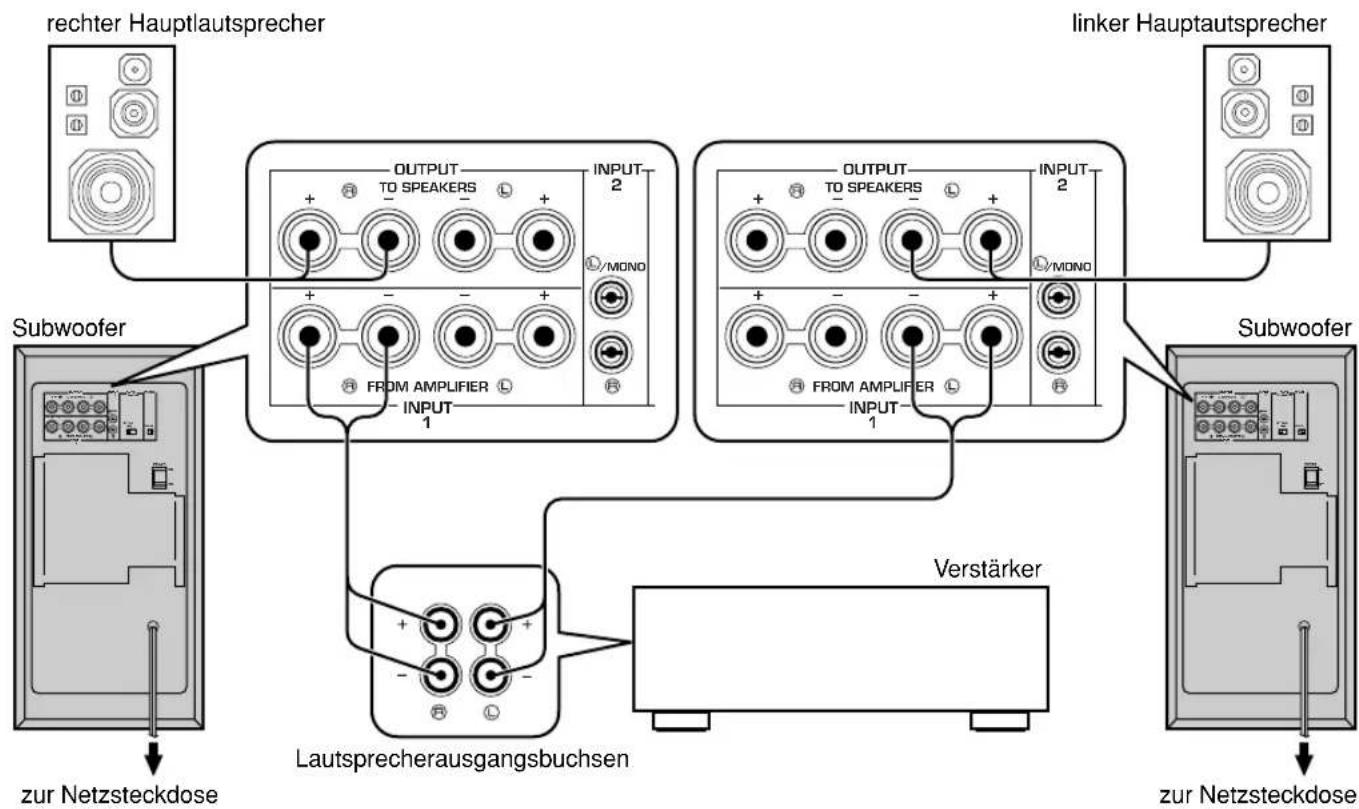

■ Verwendung von zwei Subwoofern

*Die Abbildung zeigt das Modell YST-SW205.

Hinweise

Gewisse Verstärker besitzen Line-Ausgangsbuchsen, die mit "PRE OUT" bezeichnet sind. Kontrollieren Sie, ob der Verstärker über mindestens zwei PRE OUT-Buchsenpaare verfügt, wenn Sie den Subwoofer an den PRE OUT-Buchsen des Verstärkers anschließen wollen. Falls nur ein PRE OUT-Buchsenpaar vorhanden ist, schreiben Sie den Subwoofer an den Laufsprecherklemmen des Verstärkers und nicht an den PRE OUT-Buchsen an. (Siehe Seite 6 und 7.)

• Beim Anschluß an eine Mono-Line-Ausgangsbuchse des Verständerkers können Sie das Kabel an der Eingangsbuchse (L/MONO INPUT2) anschließen.

Anschluß an den Laufsprecherklemmen des Verständerkers

■ Verwendung eines Subwoofoers

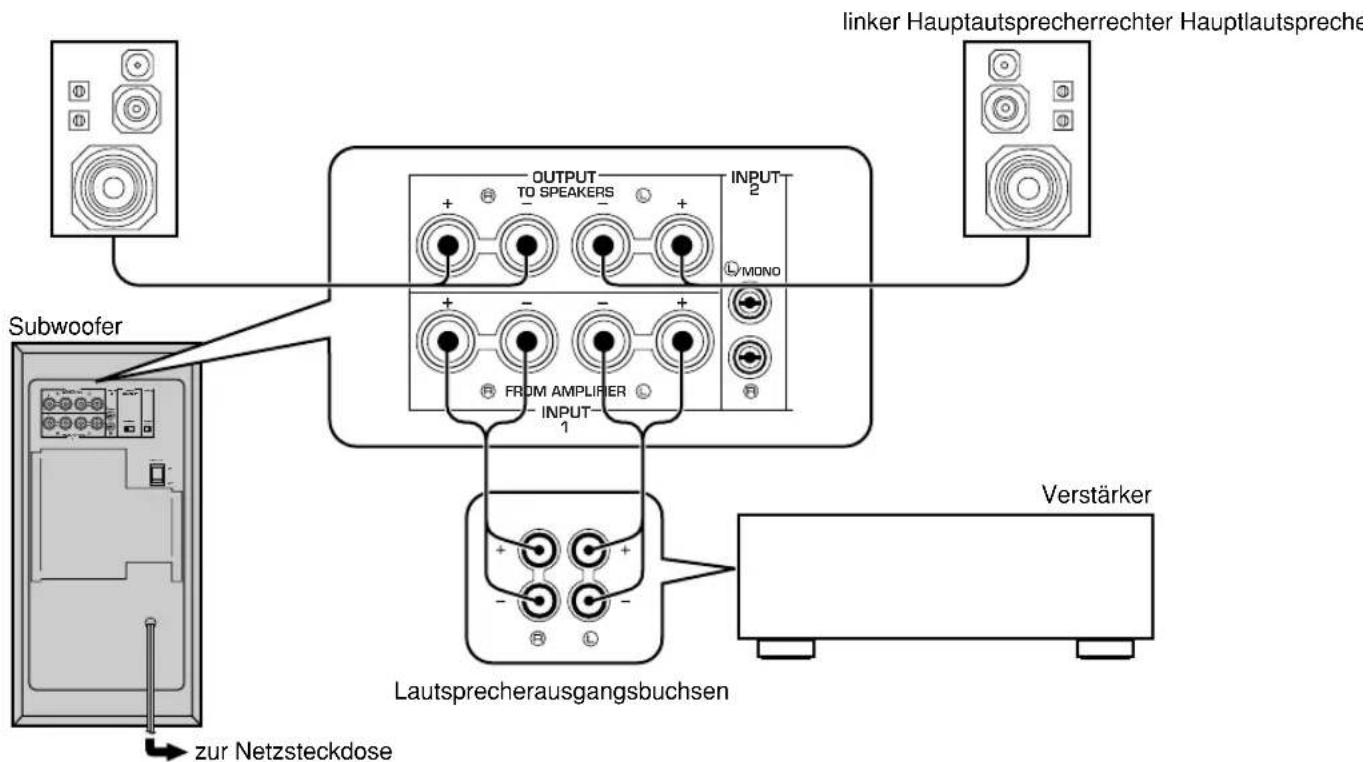

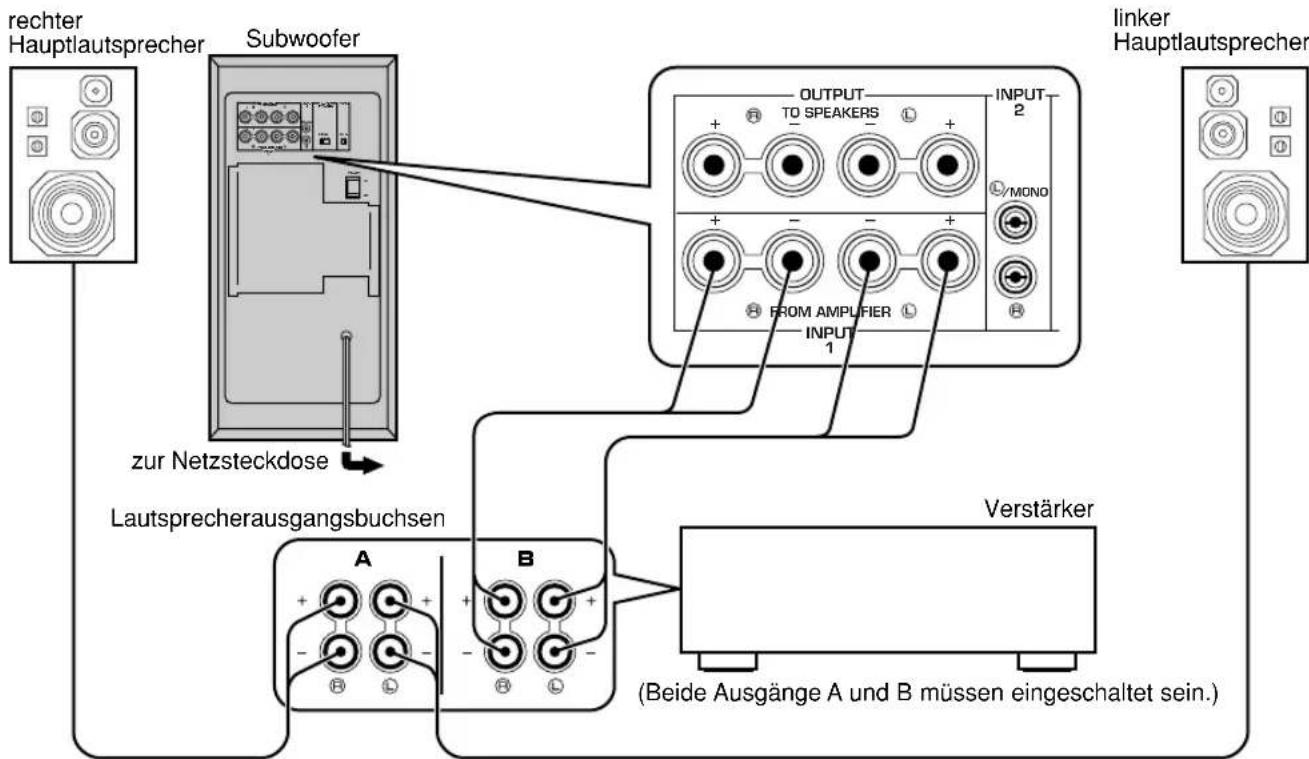

Falls der Veränder nur mit Klemmen für ein Haupt-Laatsprecherpaar ausgerüstet ist

Verbinden Sie die Ausgangsklemmen des Veränder mit den Eingangsklemmen 1 (INPUT1) des Subwoofoers und verbinden Sie die Ausgangsklemmen (OUTPUT) des Subwoofoers mit den Haupt-Lautsprechem.

Falls Ihr Verstärker über zwei Sätze von Lautsprecherausgangsbuchsen verfügt

*Die Abbildung zeigt das Modell YST-SW205.

■ Verwendung von zwei Subwoofern

Verbinden Sie die Ausgangsklemmen des Verständerkers mit den Eingangsklemmen 1 (INPUT1) des Subwoofer und verbinden Sie die Ausgangsklemmen (OUTPUT) des Subwoofer mit den Haupt-Lautsprechern.

*Die Abbildung zeigt das Modell YST-SW205.

Anschlieben an die INPUT1/OUTPUT-Klemmen des Subwoofer

Für den Anschlieben, halten Sie die Laufsprecherkabel so kurz wie möglich. Zu lange Kabel dürfen nicht zusammengebunden oder aufgerollt werden. Bei fehlerhaften Anschlüssen ist keine Tonwiedergabe vom Subwoofer, den Laufsprechern, oder beiden möglich. Beachten Sie die an den Klemmen angezeichneten Polaritäten (+ und - Zeichen). Falls die Kabel mit umgekehrter Polarität angeschlossen werden, ist die Tonwiedergabe unnaturlich und die Baßwiedergabeschwach.

Anschluß:

ROT fur das (+) Zeichen SCHWARZ fur das (-) Zeichen

① Losen Sie den Knopf.
② Stecken Sie das abisolierte Lautsprecherkabel. [Die Isolation am Ende jegdes Lautsprecherkabels entfern, indem diese abgedreht wird.]
③ Den Knopf zum Befestigen des Kabels festziehen.

Vorsicht

Die Laufsprecherkabel dürfen nicht kurzgeschlossen werden, weil sonst der Subwoofer bzw. der Veränder geschädigt werden kann.

Für den Anschluß konnen auch Bananenstecker verwendet werden.

①Ziehen Sie die Klemmenschrauben fest.
② Stecken Sie die Bananenstecker einfach in die Klemme.

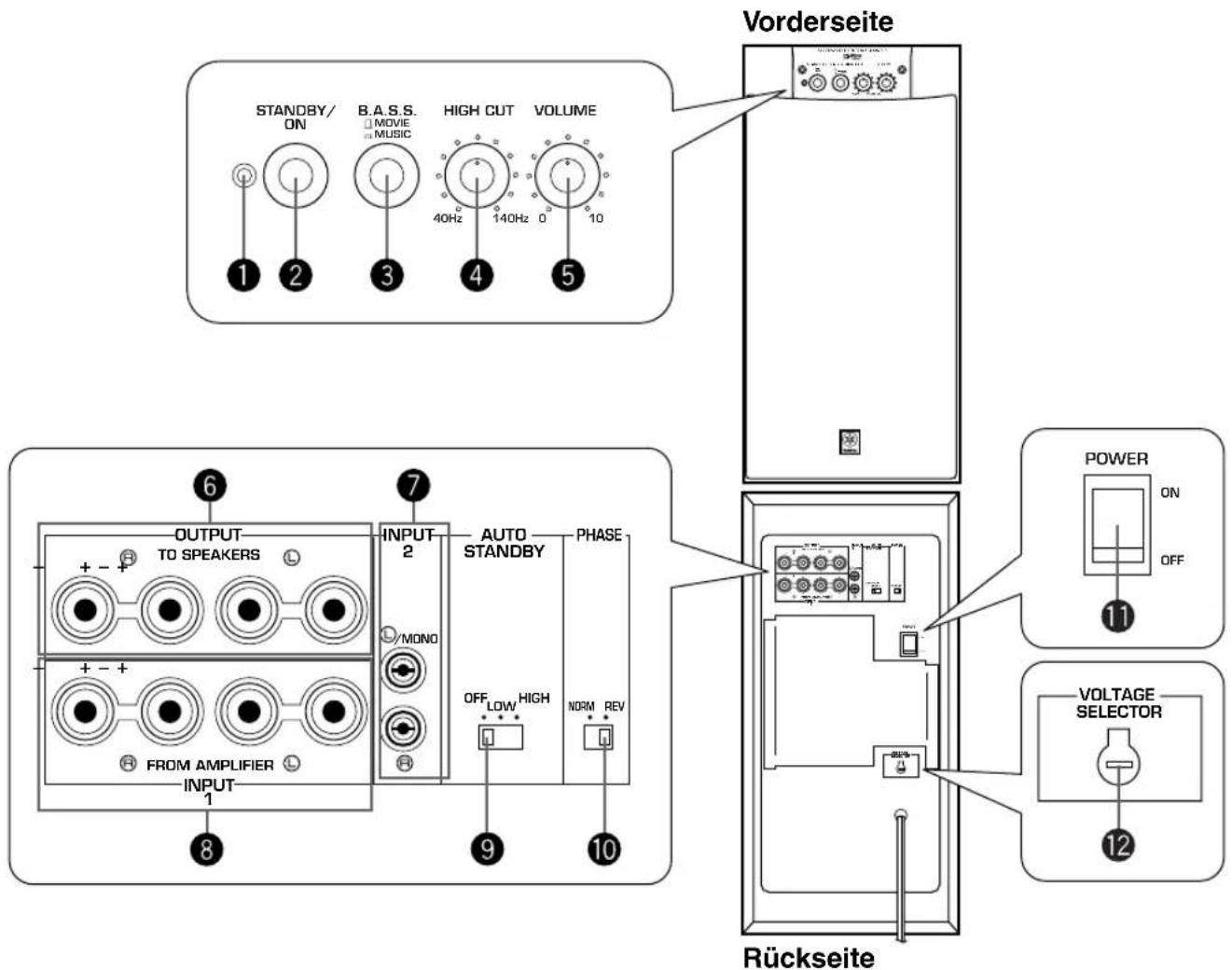

BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN

*Die Abbildung zeigt das Modell YST-SW205.

1 Netzanzeige

Die Netzanzeige leuchtet grün, während der Subwoofer eingeschaltet ist.

2 Netztaste STANDBY/ON

Drücken Sie diese Taste zum Einsatzen des Geräts. (Die Netzanzeige leuchtet grün.)

Durch nochmaliges Drücken wird der Subwoofer auf die Betriebsbereitschaft umgescheltet. (Die Netzanzeige leuchtet nicht.)

• These Taste kann nur verwendet werden, wenn der Netzschalter POWER (1) auf Position "ON" stehen.

Betriebsbereitschaft

Der Subwoofer nimmt in dieser Betriebsart eine geringe Leistung auf.

B.A.S.S. (Bass Action Selector System)-Taste

Wennthese Tastes in die Position MUSIC gestruckt ist, wird der BaBklang der Audiosoftware gut reproduziert. Durch nochmaliges Drucken dieser Tasse, so daß diese in die Position MOVIE ausrastet, wird der BaBklang der Videosoftware gut reproduziert.

4 Übergangsfrequenzregler (HIGH CUT)

Mit diesen Regler kann die Grenzfrequency eingestellt werden. Die Frenzen über der mit diesen Regler eingestellten Frequenz werden abgeschritten, d.h. sie werden nicht wiedergegeben.

• Eine Skaleneinteilung theses Reglers entspricht 10 Hz.

HIGH CUT

Lautstärkeregler (VOLUME)

Stellen Sie mit thisem Regler die Lautstärke ein. Den Regler im Uhrzeigersinn drehen, um die Lautstärke zu erhöhen, und gegen den Uhrzeigersinn um sie zu senken.

Ausgangsbuchsen [OUTPUT (TO SPEAKERS)] Zur Verbindung mit den Haupt-Lautsprechern. Signale von den Eingangsklemmen INPUT1 (8) werden an diese Anschlusse gesendet. (Einzelheiten siehe "ANSCHLUSSE".)
Eingangsbuchsen (INPUT2)
Zur Eingabe der Line-Signale vom Veränderer. (Einzelheiten siehe "ANSCHLUSSE".)
Eingangsbuchsen 1 [INPUT1 (FROM AMPLIFIER)] Zum Anschlieben des Subwooferers an die Lautspricherbuchsen des Verständrakers. (Einzelheiten siehe "ANSCHLUSSE".)
9 Ein/Aus-Schalter [AUTO STANDBY (HIGH/LOW/OFF)]
Dieser Schalter steht ursprünglich auf OFF. Wenn Sie diesen Schalter in die Position "HIGH" oder "LOW" stellen, ist die automatische Ein/Ausschaltfunktion des Subwoofer eingeschelt, wie unter beschrieben. Zum Ausschalten dieser Funktion konnen Sie den Schalter in die Position "OFF" stellen.
* Dieser Schalter darf nur umgeschaltet werden, wenn der Subwoofer auf den Bereitschaftsmodus geschalte t ist. (Die Netzanzeige leuchtet nicht.)

10 Phasenschalter (PHASE) Normalerweise befindet sich dieser Schalter in der Position REV. Unter gewissen Bedingungen, abhängig von ihren Lautsprechern und den Abhorbedingungen wird in der Schalterstellung NORM ein besseres Resultat erzielt. Wahlen Sie deshalb die Schalterstellung, in der Sie eine better Tonwiedergabe erhalten.
11Netzschalter (POWER) Normalerweise stellen Sie diesen Schalter in die Position "ON", um den Subwoofer zu verwenden. In this dem Zustand konnen Sie den Subwoofer auf Bereitschaftsbetrieb stellen, indem Sie die Netztaste STANDBY/ON (2) drucken. Stellen Sie den Schalter auf Position "OFF", um die Stromversorgung des Subwoofer's vollständig zu unterbrechen.
12 Spannungsschalter (VOLTAGE SELECTOR) (nur China- und allgemeines Modell) Falls der Schalter nicht richtig eingestellt ist, stellen Sieihn auf die Netzspannung Ihres Landes ein (110V, 120V, 220V, 240V). Wenden Sie sich bei UngewiBheiten an ihren Handler.

WARNING
Zum Umschalten des Spannungsschalters muß der Subwoofer ausgeschelt sein.

AUTOMATISCHE EIN/AUSSCHALTFUNKTION

Falls die wiedergegebene Tonquell gestoppt und das Eingangssignal für 7 bis 8 Minuten ausgeschaltet wird, schaltet der Subwoofer automatisch auf den Bereitschaftsmodus. (Wenn der Subwoofer durch die automatische Einschaltfunktion auf den Bereitschaftsmodus geschaltet wird, leuchtet die Netzanzeige rot.) Wenn Sie danach wiederum eine Tonquelle wiedergegeben, wird die Stromversorgung des Subwoofer automatisch eingeschatlet, da das an den Subwoofer gelieferte Audiosignal überwacht wird. Diese Funktion arbeitet durch Überwachung eines bestimmten Pegels der niederfreierten Eingangssignale. Normalerweise sollte der AUTO STANDBY-Schalter auf die Position LOW gestellt sein. Falls jedoch im Bereitschaftsmodus STANDBY die Stromversorgung nicht glatt eingeschatlet wird, diesen Aschalter auf Position HIGH stellen. In der Position HIGH wird die Stromversorgung auch bei einem niedrigen Pegel des Eingangssignals eingeschatlet. Achten Sie damit bereits daraufuf, daß er Subwoofer weitere nicht auf den Bereitschaftsmodus geschaltet wird, wenn ein extrem niedriges Eingangssignal anliegt.

• Falls der Subwoofer durch Störgeräische von anderen Geräten unerwartet eingeschaltet wird, müssen Sie den Ein/Aus-Schalter (AUTO STANDBY) in die Position "OFF" stellen und die STANDBY/ON-Taste verwenden, um die Stromversorgung manuell zwischen "ON" und "STANDBY" umzuschalten.
• These Funktion erkennt die Komponenten mit Niederfrequenzpegel von unter 200 Hz des Toneingangssignals (z.B. die Explosionen in einem Action-Film, den Klang einer Bass-Gitarre oder einer Bass-Trommel usw.).
• Abhängig von den Störgeräuschen anderer Geräte kann es eine Minuten dauern, bis der Subwoofer in die Betriebsbereitschaft umgeschaltet wird.

These Funktion ist nur bei eingeschalteten Subwoofer (bei gedrückter STANDBY/ON-Taste) betriebsbereit.

EINSTELLUNG DES SUBWOOFERS VOR DER INBETRIEBNAHME

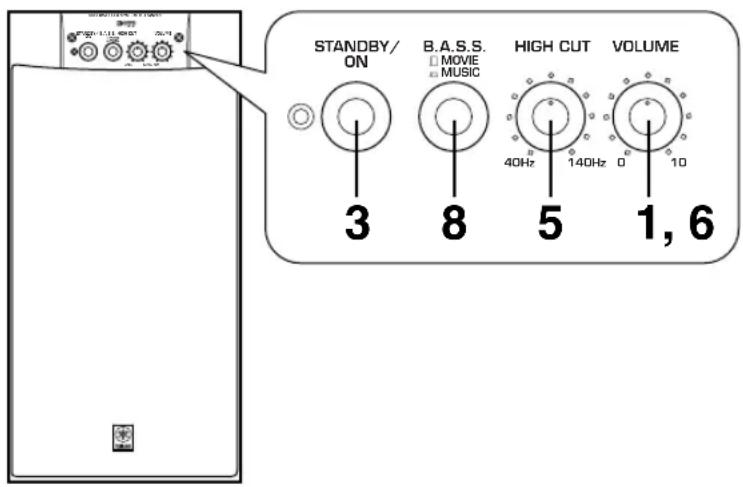

Stellen Sie vor Inbetriebnahme des Subwoofoers die optimale Lautstärke- und Tonbalance zwischen dem Subwoofer und den Haupt-Laufsprechern wie nachstehend beschrieben ein.

Vorderseite

Rückseite

*Die Abbildung zeit das Modell YST-SW205.

1 Stellen Sie den Lautstärkeregler (VOLUME) in die Minimalstellung (0).
2 Schalten Sie alle anderen Komponenten ein.
3 Achten Sie daraufuf, daß der POWER-Schalter auf die Position "ON" gestellt ist, und drücken Sie danach die STANDBY/ON-Taste, um den Subwoofer einzuschalten.

• Die Netzanzeige leuchtet grün.

4 Geben Sie eine Tonquelle mit niederfrequenten Komponenten wieder, und stellen Sie den Lautstärkeregler des Verstärkers auf den gewünschten Lautstärkepegel ein.
5 Stellen Sie den Übergangsfrequenzregler (HIGH CUT) auf die Stellung wo die gewünschte Klangcharakteristik erzielt wird. Normalerweise wird der Regler auf die minimale wiedergebbare Freqenz des Hauptlautsprechers' entsprechend dem Nennwert eingestellt.

• Der Nennwert für die minimale wiederergebbare Frequenz des Hauptlautsprechers kann in der technischen Dokumentation des Lautsprechers oder in der Bedienungsanleitung nachgeschlagen werden.

6 Erhöhen Sie langsam den Tonpegel, um die Lautstärkebalance zwischen dem Subwoofer und den Haupt-Lautsprechern einzustellen. Normalerweise drehen Sie den Regler auf einen Pegel, bei dem Sie ein weniger mehr Tiefen erhalten als wenn das Gerät nicht verwendet wird. Wenn die gewünschte Frequenzwiedergabe nicht erzielt werden kann, stellen Sie den Übergangsfrequency- (HIGH CUT) und Lautstärkeregler (VOLUME) erneut ein.

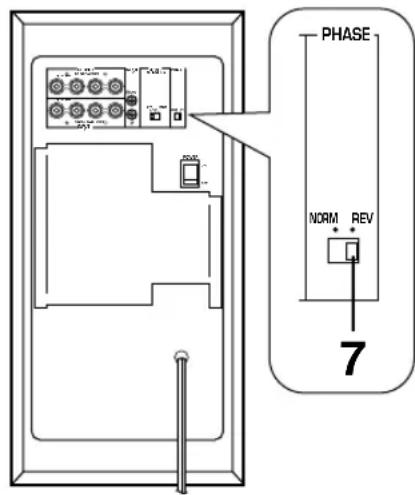

7 Stellen Sie den Phasenschalter (PHASE) auf die Position, wo Sie nach Aufstellung des Subwoofoers, den optimalen Tiefbaß erhalten. Normalerweise sollen dieser Schalter in der Reverse-Position (REV) stehen. Wenn der gewünschte Frequenzgang nicht erhalten wird, stellen Sie den Schalter auf Normal-Position (NORM).
8 Wahlen Sie "MOVIE" oder "MUSIC" gemäß der wiedergegebenen Tonquelle.

MOVIE: Wenn eine Kinofilmquelle wiedergegeben wird, werden die niederfreierten Effekte betont, um einen kraftvolleren Sound zu liefern. (Der Sound erscheint dicker und tiefer.)

MUSIC: Wenn eine normale Musikquelle wiedergegeben wird, werden die extrem niederfrequenten Komponenten ausgesiebt, um einen klareren Sound zu erhalten. (Der Sound erscheint heller und reproduziert sehr klar die Melodie.)

• Wenn einmal die Lautstärkebalance zwischen dem Subwoofer und den Haupt-Laufsprechern eingestellt ist, kann der Gesamtlautstärkepegel mit dem Lautstärkeregler des Verständkers eingestellt werden. Falls Sie die Haupt-Laufsprecher gegen andere Laufsprecher austauschen, müssen Sie diese Einstellung noch einmal vornehmen.
• Zum Einstellen des Lautstärkereglers (VOLUME), des Übergangsfrequencyreglers (HIGH CUT) und des Phasenschalters (PHASE) wird auf den Abschnitt "Frequenzeigenschaften" auf der{nachsten Seite verwiesen.

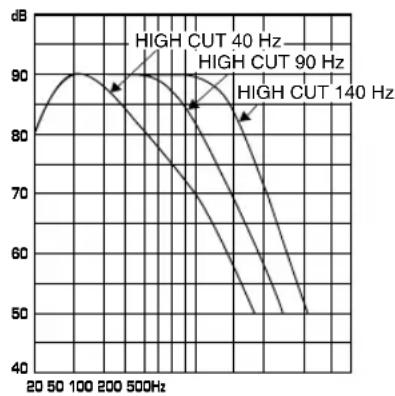

Frequenzeigenschaften

Frequenzeigenschaften des Subwoofer
YST-SW305

YST-SW205

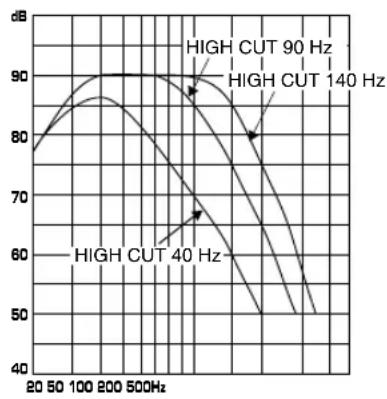

Die Abbildungen unter zeigen die optimale Einstellung eines Reglers und die Frenzeigenschaften, wenn dieser Subwoofer mit einem typischen Hauptlautsprechersystem kombiniert ist.

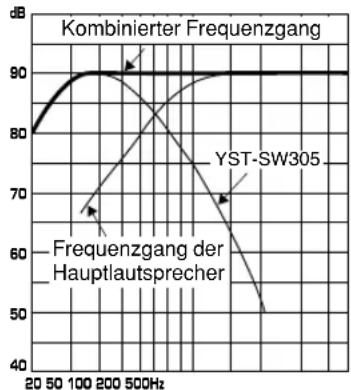

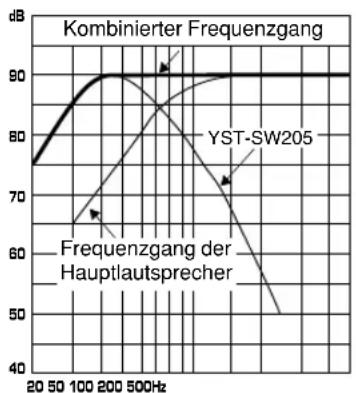

Beispiel 1: Verwendung zusammen mit 10 cm- oder 13 cm- Acoustic-Suspension-2-Wege-Hauptlautsprechern.

YST-SW305

HIGH CUT
VOLUME
40Hz 140Hz 100

• Eine Skaleneinteilung, deses Reglers, entspricht 10 Hz.

Den Phasenschalter (PHASE) in die Position (REV) stellen.

YST-SW205

HIGH CUT
VOLUME

• Eine Skaleneinteilung, dieses Reglers, entspricht 10 Hz.

Den Phasenschalter (PHASE) in die Position (REV) stellen.

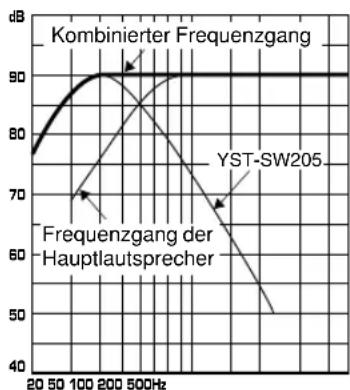

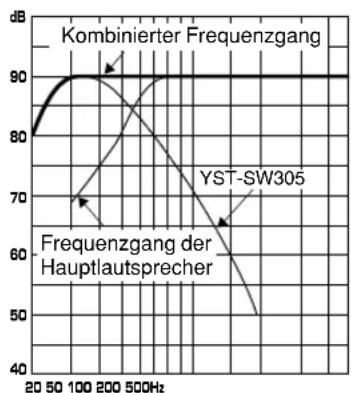

Beispiel 2: Verwendung zusammen mit 20 cm- oder 25 cm- Acoustic-Suspension-2-Wege-Hauptlautsprechern.

YST-SW305

HIGH CUT
VOLUME
40Hz 140Hz 100

• Eine Skaleneinteilung, dieses Reglers, entspricht 10 Hz.

Den Phasenschalter (PHASE) in die Position (REV) stellen.

YST-SW205

HIGH CUT
VOLUME

• Eine Skaleneinteilung, dieses Reglers, entspricht 10 Hz.

Den Phasenschalter (PHASE) in die Position (REV) stellen.

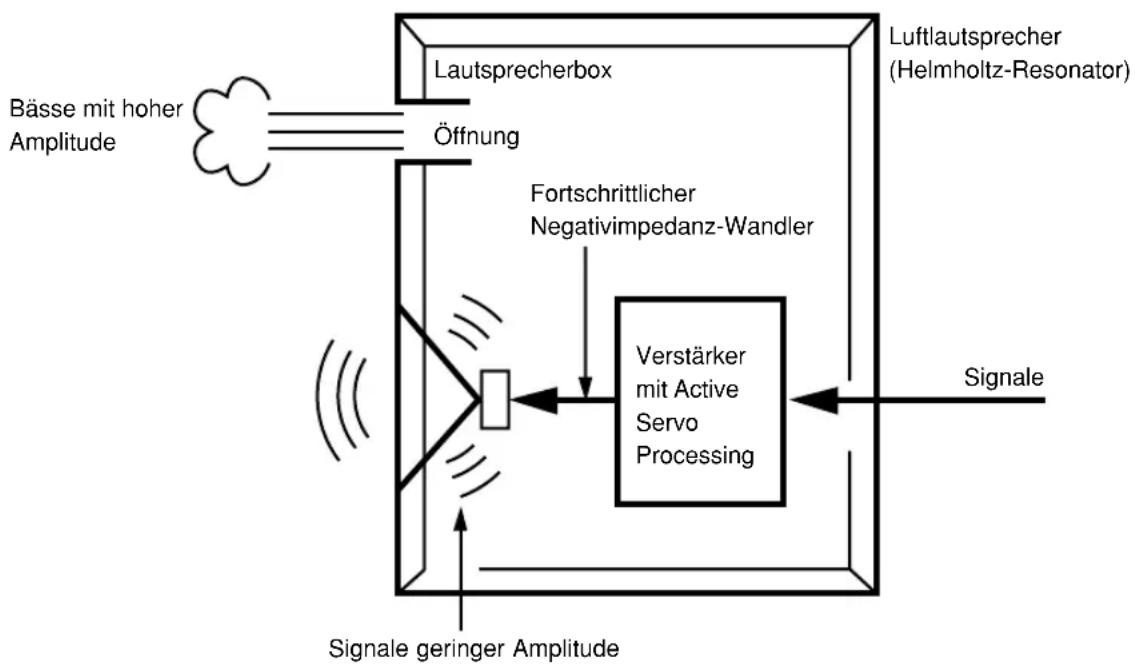

Die Theorie der Yamaha Active Servo Technology basiert auf zwei Grundfaktoren: dem Helmholtz-Resonator und der Negativimpedanzansteuerung. Active Servo Processing-Laatsprecher reproduzieren die Baßfrequenzen durch eine Baßöffnung in der Laatsprecherbox. Diese Öffnung übernimmt die Funktion eines Tieftonlautsprechers in herkömmlichen Laatsprechersystemen und wird an dessen Stelle verwendet. Laut der Helmholtztheorie konnen im Bereich der Resonanzfrequenz durch keine Erregerschwingungen große Ausgangsamplituden erzeugt werden. Die Resonanzfrequenz der Box wird davon so dimensioniert, daß sie in dem Bereich liegt, wo der Wiedergabepegel des Tiettoners absinkt. Dadurch wird der lineare Wiedergabefrequenzbereich bis zu sehr tiefen Tönen erweitert. Um Resonanzüberhöhungen und unprazise Baßwiedergabe zu vermeiden sind große Antriebs- und Rückstellkräfte der Laatsprechemembrannotig.

Zur Lösung these Problems wurde von den YAMAHA-Konstrukturen ein Verändererprinzip entwickelt, das folgende Theorie verwirktlich:

Wird der elektrische Widerstand der Schwingspule auf Null reduziert, kame es in Bezug auf die Signalspannung zu einer linearen Bewegung der Laufsprechemembran. Um diese Reduzierung zu erreichen, wird ein spezieller Verträger eingesetzt, dessen Ausgangsimpedanz bereits der der Box, jedoch mit umgekehrtem Vorzeichen entspricht.

These negative Ausgangsimpedanz ermöglich die Erzeugung der nötigen Antriebskräfte wodurch hervorragende Tiefbaßwiedergabe und Dämpfungseigenschaften erreicht werden. Durch die Verwendung eines Verstärkers mit Negativimpedanz-Ansteuerung und der Lautsprecherbox mit Helmholtz-Resonator kann these System deshalb einen extrem weiten Frenzbereich mit erstunlicher Klangqualität und reduziertem Verzerrungsgrad reproduzieren. Die Kombination der oben beschrieben Merkmale stellt die grundlegende Konfiguration der herkömmlichen Yamaha Active Servo Technology dar.

Unsere neue Active Servo Technology — Advanced Yamaha Active Servo Technology — vendet fortschrittliche Negativ-Impedanz-Wandler (ANIC) Schaltungen an, die eine dem herkömmlichen Negativimpedanz-Wandler dynamische Variation erlauben, um einen optimalen Wert für Laatsprecherimpedanz-Variationen zu wahren. Mit den neuen ANIC-Schaltungen kann Advanced Yamaha Active Servo Technology stabilere Leistung und verbesserten Schalldruck im Vergleich mit herkömmlicher Yamaha Active Servo Technology erzeugen, wodurch eine natürliche und dynamische Tiefenwiedergabe erzielt wird.

Bei Funktionstörungen these Gerätes wird auf die nachstehende Tabelle verwiesen. Falls die vorliegende Störung nicht aufgeführ ist, oder falls die Störung nicht behoben werden kann, lösen Sie das Netzkabel aus der Steckdose und wenden Sie sich an ihren autorisierten YAMAHA-Handler oder an ein Kundendienstzentrum.

Störung	Ursache	Abhilfe
Keine Stromversorgung bei eingeschalteter Netztaste STANDBY/ON.	Der Netzstecker ist nicht richtig angeschlossen, oder der Netzschalter (POWER) liegt auf OFF.	Das Netzkabel richtig anschließen, und/oder Netzschalter (POWER) auf ON stellen.
Keine Tonwiedergabe.	Der Lautstärkeregler (VOLUME) ist auf "0" gestellt.	Den Lautstärkeregler (VOLUME) nach rechts dieren.
	Die Lautsprecherkabel sind nicht richtig angeschlossen.	Die Kabel richtig anschreiben.
Zu geringer Tonwiedergabepegel.	Die Lautsprecherkabel sind nicht richtig angeschlossen.	Die Kabel Seitenrichtig und richtig gekpolt anschreiben.
	Der Phasenschalter (PHASE) ist nicht richtig eingestellt.	Den Schalter in die andere Position stellen.
	Die wiedergegebene Tonquelle hat keine tiefen Baßfrequenzen.	Eine Tonquelle mit Baßfrequenzen wiedergeben. Mit dem Übergangs Frequenzregler (HIGH CUT) eine höhere Frequenz einstellen.
	Die Wiedergabe wird durch Stehwellen beeinflübt.	Den Subwoofer anders positionieren oder die parallelen Wände durch Aufstellen von Büchergstellen usw. auflösen.
Der Subwoofer wird nicht automatisch eingeschaltet.	Der Netzschalter (POWER) befindet sich in der Position "OFF".	Den Netzschalter in die Position "ON" stellen.
	Der Netztaste (STANDBY/ON) liegt auf OFF.	Die Netztaste (STANDBY/ON) auf "ON" stellen.
	Der Ein/Aus-Schalter (AUTO STANDBY) befindet sich in der Position "OFF".	Den Ein/Aus-Schalter (AUTO STANDBY) in die Position "HIGH" oder "LOW" stellen.
	Pegel des Eingangssignals ist zu niedrig.	Den Ein/Aus-Schalter (AUTO STANDBY) in die Position "HIGH" stellen.
Der Subwoofer wird unerwartet in die Betriebsbereitschaft geschalte.	Pegel des Eingangssignals ist zu niedrig.	Den Ein/Aus-Schalter (AUTO STANDBY) in die Position "HIGH" stellen.
Der Subwoofer wird unerwartet eingeschalte.	Einwirkung von Störgeräussen von externen Geräten.	Der Subwoofer weiter von der Störquelle entfern't aufstellen und/oder die Laufsprecherkabel anders verlegen bzw. den Ein/Aus-Schalter (AUTO STANDBY) in die Position "OFF" stellen.

Typ Advanced Yamaha Active Servo Technology

Treiber

YST-SW305 20 cm Konus-Tieftoner,

Magnetisch abgeschirmt x 2

YST-SW205 20 cm Konus-Tieftoner,

Magnetisch abgeschirmt

Verstärker-Ausgangsleistung

YST-SW305 200W/5Ω

YST-SW205 150W/5Ω

Frequenzgang

YST-SW305 20 Hz bis 160 Hz

YST-SW205 23 Hz bis 170 Hz

Stromversorgung

USA- und Kanada-Modell.......Netzstrom 120V, 60 Hz

Großbritannien- und Europa-Modell

Netzstrom 230V, 50 Hz

Australien-Modell .Netzstrom 240V,50 Hz

China- und allgemeines Modell

Netzstrom 110/120/220/240V, 50/60 Hz

Leistungsaufnahme

YST-SW305 80W

YST-SW205 70W

(be Betriebsbereitschaft; 0,8W)

Abmessungen (B x H x T)

YST-SW305 235 mm x 585 mm x 445 mm

YST-SW205 235 mm x 485 mm x 402 mm

Gewicht

YST-SW305 21 kg

YST-SW205 15 kg

Zuberhörteile 4 Rutschfeste Auflage

* Änderungen vorbehalten.

REGELAARS EN HUN FUNCTIONS 8

AUTOMATISCHE IN-UITSCHAKELING 9

AFSTELLING VAN DE SUBWOOFER ALVORENS DEZE TE GEBRIKEN .... 10

Frequenieverloop 11

ADVANCEDYAMAHAACTIVE SERVOTECHNOLOGY 12

STORINGZOEKEN 13

SPECIFICATIONS Achterflap

KENMERKEN

REGELAARS EN HUN FUNCTIONS
