GEBRUIKSAANWIJZING Skyr@cer WBR 354G TOPCOM

NL De in deze handleiding beschreven mogelijkheden worden gepubliceerd onder voorbehoud van wijzigingen.

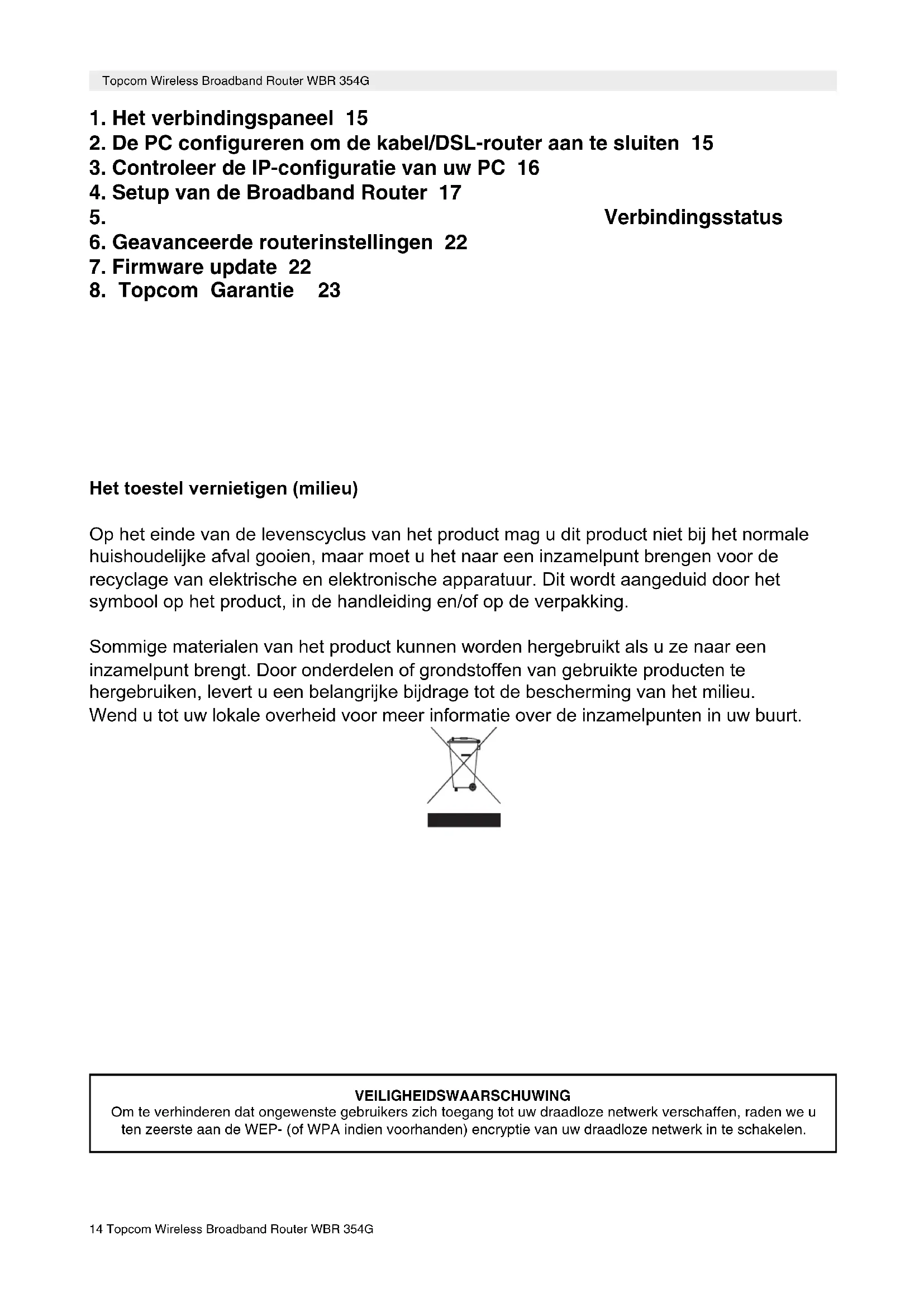

1. Het verbindingspaneel 15
2. De PC configureren om de kabel/DSL-router aan te sluiten 15
3. Controleer de IP-configuratie van uw PC 16
4. Setup van de Broadband Router 17
6. Geavanceerde routerinstellingen 22
7. Firmware update 22
8. Topcom Garantie 23

Verbindingsstatus

Het toestel vernietigen (milieu)

Op het einde van de levenscyclus van het product mag u dit product niet bij het normale huishoudelijke afval gooien, maar moet u het naar een inzamelpunt brengen voor de recyclage van elektrische en elektronische apparatuur. Dit wordt aangeduid door het symbool op het product, in de handleiding en/of op de verpakking.

Sommige materialen van het product kunnen worden hergebruikt als u ze naar een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte producten te hergebruiken, levert u een belangrijke bijdrage tot de bescherming van het milieu. Wend u tot uw lokale overheid voor meer informatie over de inzamelpunten in uw buurt.

Om te verhinderen dat ongewenste gebruikers zich toegang tot uw draadloze netwerk verschaffen, raden we u ten zeerste aan de WEP- (of WPA indien voorhanden) encryptie van uw draadloze netwerk in te schakelen.

• POWER: De power port dient om de 5V DC stroomadapter aan te sluiten.
• De power LED op het frontpaneel licht op wanneer de stroomadapter aangesloten is.
• WAN: De WAN Ethernet port dient om uw ASDL/Kabel modem aan te sluiten.
• De WAN LED licht op wanneer de netwerk Ethernet kabel correct aangesloten wordt.
• Ports 1-4: Die dienen om netwerkapparaten als PC's, ftp servers of andere netwerkapparaten aan te sluiten. - De LAN LED's geven de status van de aansluiting weer.
• Reset Knop: Als u de standaard instellingen wilt laden, houd de reset knop dan 5 \~ 6 seconden ingedrukt. Op die manier worden de standaard begininstellingen voor het apparaat geladen. Druk niet op de reset knop tenzij u de huidige instellingen wilt wissen.

2. DE PC CONFIGUREREN OM DE KABEL/DSL-ROUTER AAN TE SLUITEN

Opmerking

• Het standaard IP-adres van de router is: 192.168.1.1
• De DHCP-server staat AAN

Als u geen statisch IP-adres wilt instellen op uw PC, moet u uw PC zo configureren dat hij het IP-adres aanneemt dat de router geeft.

1. Klik op Start, selecteer Instellingen, dan Configuratiescherm

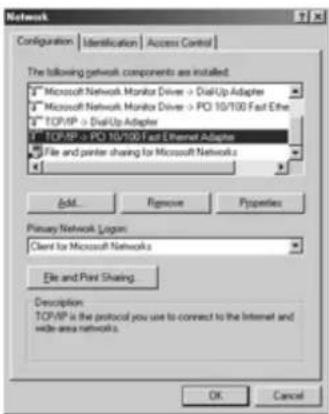

2. Dubbelklik op het Netwerk-pictogram
3. In het configuratievenster, selecteert u de regel met het TCP/IP-protocol dat is ingesteld voor uw netwerkkaart/adapter.

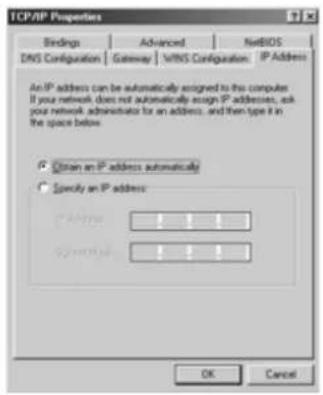

1. Klik op Eigenschappen, kies vervolgens het tabblad IP-ADRES. Selecteer Automatisch een IP-adres verkrijgen.

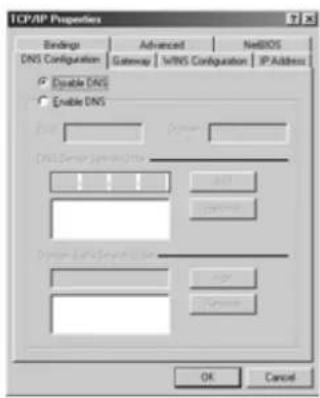

1. Selecteer vervolgens het tabblad DNS- configuratie om het DNS IP-adres toe te voegen. Selecteer DNS-functie uitschakelen. Druk op OK. De client-instellingen zijn voltooid.
2. Nadat u op OK heeft geklikt, zal Windows u vragen om de PC opnieuw te starten. Klik op Ja.

Er bestaan tools waarmee u de IP-configuratie van een computer makkelijk kunt vinden: MAC-adres en standaard gateway.

• WINIPCFG (voor Windows 95/98)

Klik in Windows 95/98/ME op de Start-knop, selecteer Uitvoeren en tik winipcfg in. In het onderstaande voorbeeld heeft de computer als IP-adres 192.168.1.100 en de standaard gateway is 192.168.1.1. De standaard gateway moet het IP-adres van de breedband router zijn. Het MAC-adres in Windows 95/98 wordt het adapteradres genoemd.

OPMERKING: U kunt ook winipcfg in het DOS-venster invoeren.

IP Configuration Ethernet: Adapter Information Adapter ID: IP Address (PC-APC) Adapter Address 90/CD-4C-AG-14.0E IP Address 192.168.1.100 Subset Mask 295.295.295.0 Default Gateway 192.168.1.1 OK Package Review Profile All Forward All More Info >>

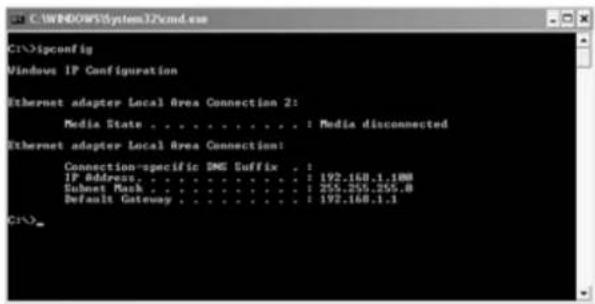

- IPCONFIG (voor Windows 2000/NT)

In het DOS-venster tikt u IPCONFIG in en drukt u op Enter. De IP-informatie van uw PC wordt weergegeven zoals hieronder geïllustreerd.

C:\>config Windows IP Configuration Ethernet adapter Local Area Connection 2: Media State . . . . . . . . . . : Media disconnected Ethernet adapter Local Area Connection: Connection-specific DME Suffix . : IP Address. . . . . . . . . . . . . : 192.168.1.100 Subnet Mask . . . . . . . . . . . . : 255.255.255.8 Default Gateway . . . . . . . . . . : 192.168.1.3 C:\>

Met - IPCONFIG / RENEW worden het IP-adres, de gateway en de DNS vernieuwd.

- Windows XP

Klik met de rechtermuisknop op uw netwerkadapter en selecteer Status

Op het support-scherm verschijnt de IP-informatie.

Wanneer uw PC een geldig IP adres heeft, moet u naar de webpagina kunnen gaan waar u de router kunt instellen.

Open Internet Explorer of Netscape Navigator en ga naar adres: 192.168.1.1

San Francisco Internet Explorer File Edit Save Favorites Tools Help Search Favorites Media Address http://192.168.1.1/1

Het login scherm verschijnt nu.

- Voer gebruikersnaam en wachtwoord in.

- Als beginwaarde is de gebruikersnaam ingesteld op admin, het standaardpaswoord is admin.

Nu krijgt u toegang tot het webbeheer van uw Broadband Router.

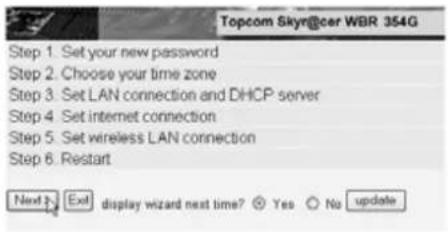

- De setup wizard zal automatisch verschijnen:

- Klik Next om door te gaan

- In het volgende scherm kunt u uw wachtwoord voor de login (admin) veranderen.

- Klik Next om door te gaan

- In het volgende scherm kunt u uw Tijdzone selecteren

Topcom Skyr@cer WBR 354G Choose Time Zone (GMT+01.00) Brussels, Copenhagen, Madrid, Paris, Vilnius < Back Next > Exit

- Klik Next om door te gaan

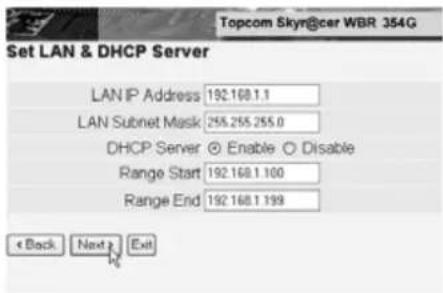

- Nu kunt u de LAN instellingen wijzigen:

Topcom Skyn@cer WBR 354G Set LAN & DHCP Server LAN IP Address 192.168.1.1 LAN Subnet Mask 255.255.255.0 DHCP Server ☑ Enable ○ Disable Range Start 192.168.1.100 Range End 192.168.1.199 < Back Next Exit

• Het LAN IP adres en Subnet mask kunnen gewijzigd worden.
• De DHCP server van de router kan uitgeschakeld / ingeschakeld worden
• Het DHCP bereik kan ingesteld worden.

- Klik Next om door te gaan

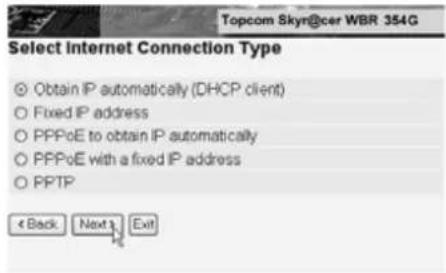

• Selecteer uw verbindingstype

• Klik Next om door te gaan

• Verkrijg automatisch IP (DHCP client): deze verbinding wordt meestal gebruikt om de WBR 354G met een kabelmodem te verbinden.

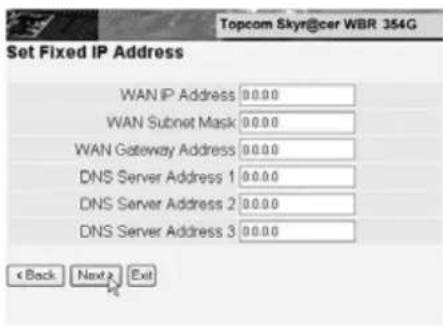

• Fixed IP address: voor verbindingen met fixed WAN IP adres.

Topcom Skyn@cer WBR 354G Set Fixed IP Address WAN IP Address 00.00 WAN Subnet Mask 00.00 WAN Gateway Address 00.00 DNS Server Address 1 00.00 DNS Server Address 2 00.00 DNS Server Address 3 00.00 < Back Next > Exit

• voer WAN IP, Subnet Mask, Gateway en DNS adressen in.
• Klik Next om door te gaan.

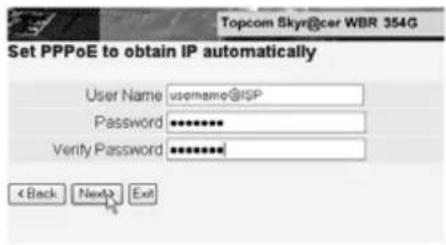

- PPPoE om IP automatisch te verkrijgen: deze verbinding wordt meestal gebruikt om de WBR 354G met een ADSL-Ethernet Bridge met PPPoE te verbinden.

Topcom Skyr@cer WBR 354G Set PPPoE to obtain IP automatically User Name username@ISP Password ********** Verify Password ********** < Back Next> Exit

• Voer gebruikersnaam en wachtwoord (tweemaal)in
• Klik Next om door te gaan.

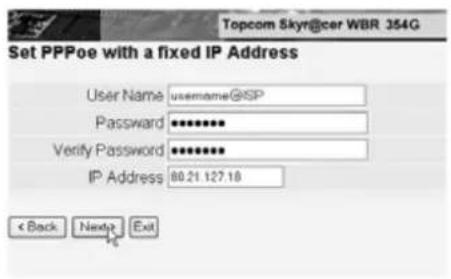

- PPPoE met een fixed IP adres: PPPoE verbinding met fixed WAN IP adres.

Set PPPoe with a fixed IP Address User Name username@ISP Password •••••••• Verify Password •••••••• IP Address 80.21.127.18 < Back Next> Exit

• Voer gebruikersnaam, wachtwoord (tweemaal) en WAN IP adres in
• Klik Next om door te gaan.

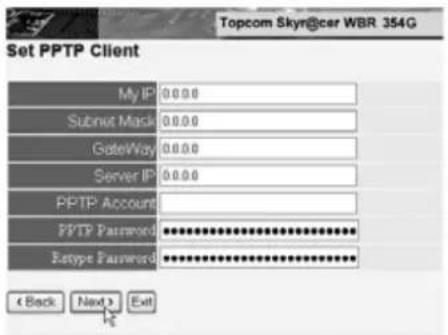

- PPTP: Om een VPN verbinding in te stellen: in dit geval is de WBR 354G WAN port verbonden met de LAN site van een ander bestaand netwerk!

Topcom Skyn@cer WBR 354G Set PPTP Client My IP: 0.0.0.0 Subnut Mask: 0.0.0.0 GateWay: 0.0.0.0 Server IP: 0.0.0.0 PPTP Account: PPTP Password: ************ Etype Password: ************ < Back Next > Exit

• voer VPN IP adres, Subnet Mask en Gateway in.
• voer VPN Server IP adres, PPTP Account en wachtwoord(tweemaal) in.
• Klik Next om door te gaan.

- Nu kan U de draadloze instellingen uitvoeren :

• Het draadloze gedeelte inschakelen (Enable) of uitschakelen (Disable)
• Voer de SSID in. Zorg ervoor dat de draadloze clients ingesteld zijn op dezelfde SSID als de Draadloze Breedband Router.
• Voer het kanaalnummer in. (Channel)
• Klik Next om verder te gaan.

- De setup is nu afgerond

- Wanneer alle instellingen bewaard zijn komt een nieuw scherm te voorschijn:

- De Setup Wizard is afgerond!

Opmerking:

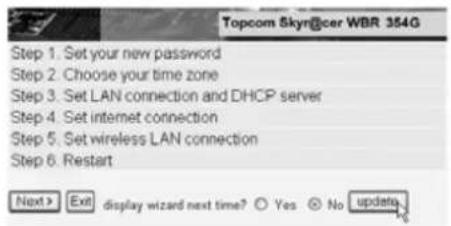

- De volgende keer dat u naar de webpagina van de router gaat, verschijnt de Setup Wizard opnieuw. U kunt dit voorkomen:

• selecteer No en klik update
• nu verschijnt de wizard niet meer wanneer u naar de webpagina van de router gaat.

5. VERBINDINGSSTATUS

De WAN verbinding kan gecontroleerd worden in het statusscherm op de webpagina van de router.

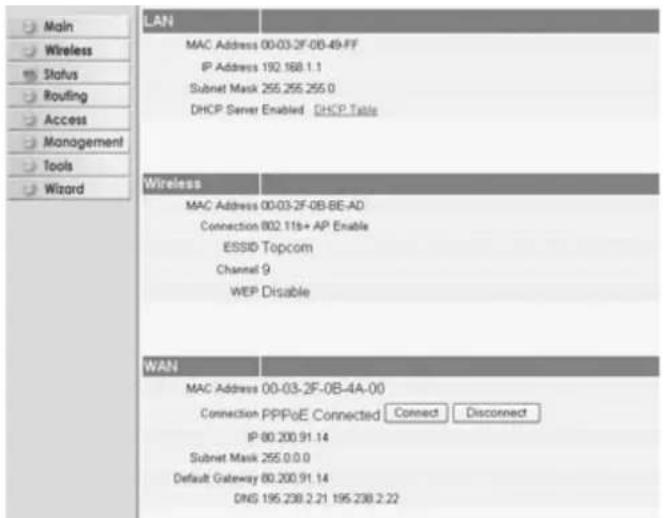

Voor PPPoE verbinding:

LAN MAC Address 00-03-2F-0B-49-FF IP Address 192.168.1.1 Subnet Mask 255.255.255.0 DHCP Server Enabled DHCP Table Wireless MAC Address 00-03-2F-0B-BE-AD Connection 802.11b+ AP Enable ESSID Topcom Channel 9 WEP Disable WAN MAC Address 00-03-2F-0B-4A-00 Connection PPPPoE Connected Connect Disconnect IP 80.200.91.14 Subnet Mask 255.0.0.0 Default Gateway 80.200.91.14 DNS 195.238.2.21 195.238.2.22

-De verbinding kan verbroken worden door te klikken op Disconnect. U kunt verbinding maken door te klikken op de toets Connect

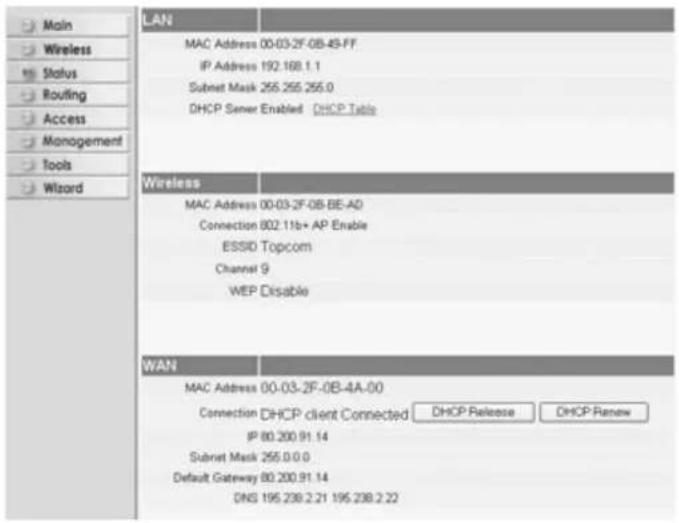

Voor DHCP client:

LAN MAC Address 00-03-2F-0B-45-FF IP Address 192.168.1.1 Submit Mask 255.255.255.0 DHCP Server Enabled DHCP Table Wireless MAC Address 00-03-2F-0B-BE-A0 Connection 802.11b+ AP Enable ESSID Topcom Channel 9 WEP Disable WAN MAC Address 00-03-2F-0B-4A-00 Connection DHCP client Connected DHCP Release DHCP Review IP 80.200.91.14 Submit Mask 255.0.0.0 Default Gateway 80.200.91.14 DNS 195.238.2.21 195.238.2.22

- Het WAN IP adres kan vrijgegeven worden door te klikken op de DHCP Release toets. DHCP Renew zal het IP adres vernieuwen.

Opmerking:

- Na elke actie, zal de router naar het volgende scherm springen:

Action Back

• De actie zal getoond worden.
• gelieve op Back te klikken om terug te keren naar het menu.

6. GEAVANCEERDE ROUTERINSTELLINGEN

U kunt het menu voor geavanceerde instellingen openen. Gelieve voor meer details de volledige handleiding op de meegeleverde CD te raadplegen.

7. FIRMWARE UPDATE

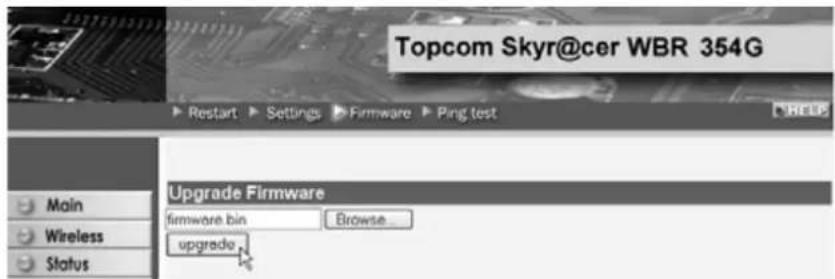

Wanneer er een nieuwe versie van de firmware uitgebracht wordt, vindt u er alles over op de Topcom website (www.topcom.net) in de support -> downloads sectie. Gelieve de image te downloaden en naar Tools te gaan in het routermenu. Selecteer nu de Firmware pagina

- Klik op Browse om de gedownloade firmware image te selecteren en klik op de Upgrade toets.

8. TOPCOM GARANTIE

1. GARANTIEPERIODE

Op de Topcom-toestellen wordt een garantie van 24 maanden verleend. De garantieperiode begint op de dag waarop het nieuwe toestel wordt gekocht. De garantie op batterijen is beperkt tot 6 maanden na aankoop. Kleine onderdelen of defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel zijn niet gedekt door de garantie.

De garantie moet worden bewezen door voorlegging van het aankoopbewijs waarop de datum van aankoop en het toesteltype staan.

2. AFWIKKELING VAN GARANTIECLAIMS

Een defect toestel moet, samen met een geldig aankoopbewijs, worden teruggestuurd naar een Topcom-hersteldienst. Als het toestel tijdens de garantieperiode een defect vertoont, zal Topcom of diens officieel erkende hersteldienst eventuele defecten te wijten aan materiaal- of productiefouten gratis herstellen.

Topcom zal naar keuze haar garantieverplichtingen vervullen door defecte toestellen of onderdelen van defecte toestellen ofwel te herstellen ofwel te vervangen. In het geval dat het toestel wordt vervangen, kan de kleur en het model verschillend zijn van het oorspronkelijk gekochte toestel.

De oorspronkelijke aankoopdatum is bepalend voor het begin van de garantieperiode. De garantieperiode wordt niet verlengd als het toestel wordt vervangen of hersteld door Topcom of diens officieel erkende hersteldienst.

3. GARANTIEBEPERKINGEN

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van nietoriginele onderdelen of accessoires die niet zijn aanbevolen door Topcom, worden niet gedekt door de garantie. Topcom draadloze telefoons mogen enkel met oplaadbare batterijen worden gebruikt. Schade te wijten aan het gebruik van niet-oplaadbare batterijen is niet gedekt door de garantie.

De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand, noch enige transportschade.

Er kan geen garantie worden ingeroepen als het serienummer op het toestel is gewijzigd, verwijderd of onleesbaar gemaakt.

Garantieclaims zijn ongeldig indien het toestel hersteld, gewijzigd of aangepast werd door de koper of door niet-gekwalificeerde, niet-officieel erkende Topcom-hersteldienst.

Het toestel voldoet aan de basiseisen van de R&TTE-richtlijn. Dit wordt bevestigd door de CE-markering.
