BRUKSANVISNING Skyr@cer WBR 354G TOPCOM

N Funksjoner beskrevet i denne manualen kan endres uten nærmere informasjon.

- Klik på Restart for at gemme og genstarte routeren.

2. Konfigurering av PC-en for tilkobling til til kabel/DSL-routeren
3. Verifiser PC-ens IP-konfigurering 66
4. Oppsett av bredbåndsrouteren. 67
6. Avanserte innstillinger for routeren 72
7. Oppdatering av firmware 72
8. Topcom garanti 73

Tilkoblingspanel

65

Tilkoblingsstatus

Avhending av enheten (miljømessig)

Når produktet skal avhendes, må du ikke kaste det i det vanlige husholdningsavfallet, men ta produktet til et innsamlingspunkt for resirkulering. Symbolet på produktet, brukerveiledningen og/eller boksen indikerer dette.

Noen av produktets materialer kan brukes om igjen hvis du leverer produktet på et innsamlingspunkt for resirkulering. Ved å resirkulere noen av delene eller råmaterialer fra brukte produkter kan du gi et viktig bidrag til å verne miljøet.

Ta kontakt med dine lokale myndigheter hvis du trenger mer informasjon om innsamlingspunkt i ditt område.

SIKKERHETSADVARSEL

For å hindre at uvedkommende får adgang til det trådløse nettverket ditt, anbefales du på det sterkeste å aktivere WEP 1(eller WPA hvis tilgjengelig) kryptering av det trådløse nettverket.

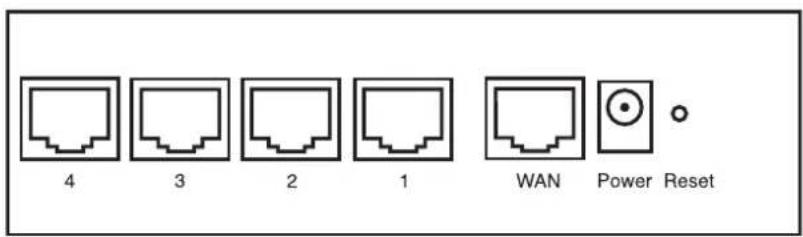

1. TILKOBLINGSPANEL

4 3 2 1 WAN Power Reset

- SPENNING: Strømkontakten kobles til 5V DC nettadapteret.

- Porter 1-4: For tilkobling av nettverksenheter, som PC-er, ftp-servere eller annet du ønsker å koble til nettverket. - LAN-nettlampene viser koblingsstatus.

- Nullstillingstast: Hvis du ønsker å gå tilbake til standardinnstillingene, trykk på nullstiller-tasten og hold den inne i 5 \~ 6 sekunder. Da lastes fabrikkens standardinnstillinger inn. Trykk ikke nullstillingstasten med mindre du ønsker å slette innlagte data.

2. KONFIGURERING AV PC-EN FOR TILKOBLING TIL TIL KABEL/DSL-ROUTEREN

Kommentar

• Routerens standard IP-adresse er: 192.168.1.1
• DHCP server er PÅ

1. Trykk Start-tasten, velg Settings, deretter Control Panel
2. Dobbelklikk på Network-ikonet

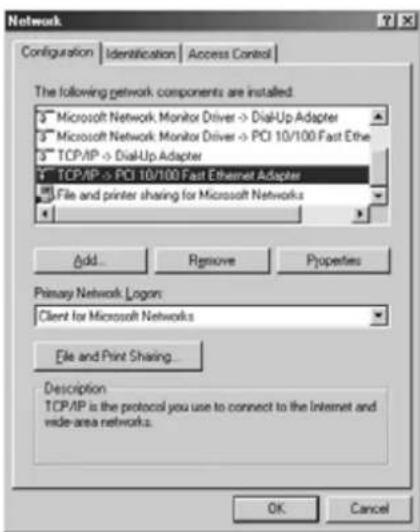

3. I configuration vinduene, velger du TCP/IP protocol line som er tilknyttet nettverkskortet/adapteret.

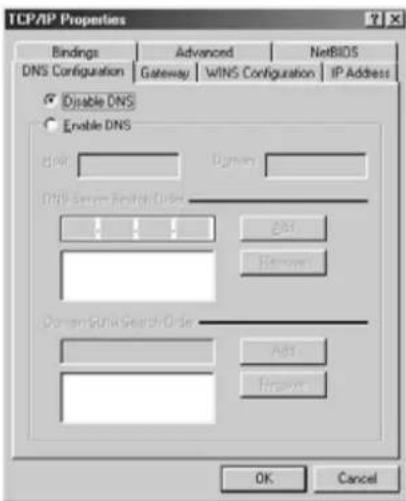

1. Velg deretter kategorien DNS configuration for å legge til DNS IP address. Velg Disable DNS function. Trykk OK. Du er nå ferdig med å legge inn dine innstillinger.
2. Når du har trykketOK, vil Windows be deg om å starte PC-en på nytt. Trykk Yes.

Det finnes gode verktøy til å finne PC-ens IP-konfigurering: MAC-addresses og standard gateway.

• WINIPCFG (for windows 95/98)

I Windows 95/98/ME velger du Start-tasten, Run og skriv winipcfg. I eksemplet under har denne PC-en IP-addressen 192.168.1.100 og standard gateway er 192.168.1.1. Standard gateway skal være bredbåndsrouterens IP-adresse. MAC-adressen i windows 95/98 kalles "Adapter Address".

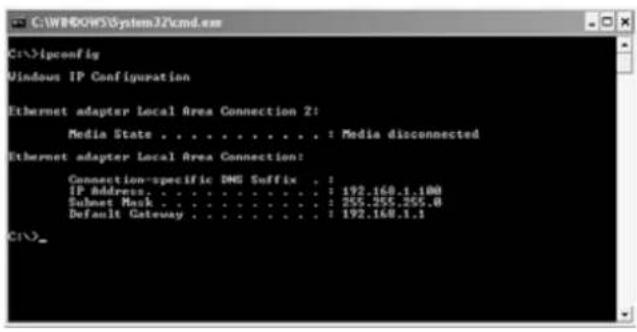

I DOS-kommandoen, skriv IPCONFIG og trykk Enter. IP-informasjonen på din PC vises som beskrevet nedenfor.

C:\>ipconfig Windows IP Configuration Ethernet adapter Local Area Connection 2: Media State . . . . . . . . . . . : Media disconnected Ethernet adapter Local Area Connection: Connection-specific DNS Suffix . : IP Address . . . . . . . . . . . . : 192.160.1.100 Subnet Mask . . . . . . . . . . . : 255.255.255.0 Default Gateway . . . . . . . . . : 192.160.1.1 C:\>

- IPCONFIG / RENEW vil oppdatere IP-adresse, gateway og DNS.

- Windows XP

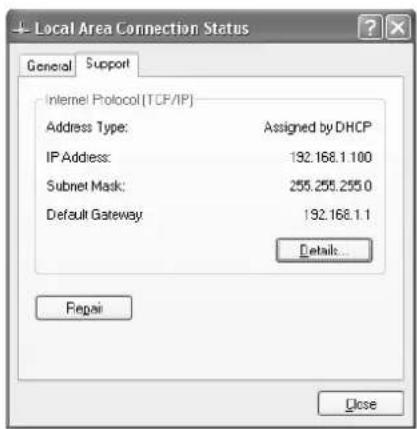

Trykk høyre musetast på nettverksadapteret og velg Status

Support-skjermen viser IP-informasjonen.

Nå vises logg inn-skjermen.

Topcom Wireless Broadband Router WBR 354G 67

- Skriv inn brukernavn og passord.

- Som standard legger du inn brukernavn admin og passord admin.

Nå kommer du til web-administrasjon av din Bredbändsruter.

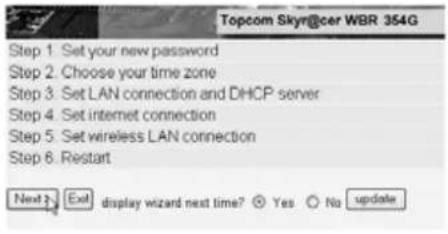

- Oppsettsmenyen vil vises automatisk:

- Klikk 'Next' for fortsette.

- I det neste skjermbildet kan du endre innloggingpassordet (admin) til ditt eget passord.

- Klikk 'Next' for fortsette.

- I neste skjermbilde kan du velge tidssone

Topcom Skyr@cer WBR 354G Choose Time Zone (GMT+01.00) Brussels, Copenhagen, Madrid, Paris, Vilnius < Back Next > Exit

- Klikk 'Next' for fortsette.

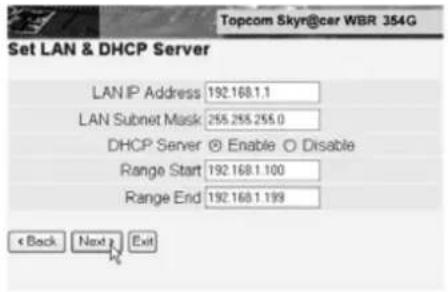

- Nå kan du endre LAN-innstillingene:

Topcom Skyn@car WBR 354G Set LAN & DHCP Server LAN IP Address 192.168.1.1 LAN Subnet Mask 255.255.255.0 DHCP Server ☑ Enable ○ Disable Range Start 192.168.1.100 Range End 192.168.1.198 < Back Next > Exit

• LAN IP-adresse og nettverksmaske (Subnet mask) kan endres.
• Router DHCP-serveren kan være Disabled / Enabled
• DHCP-området kan settes.

- Klikk 'Next' for fortsette.

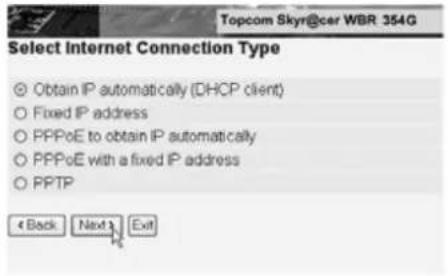

• Velg tilkoblingstype (Connection Type)

• Klikk 'Next' for fortsette.

• Obtain IP automatilally (DHCP-klient): denne tilkoblingen benyttes som oftest for tilkobling av WBR 354G til et kabelmodem.

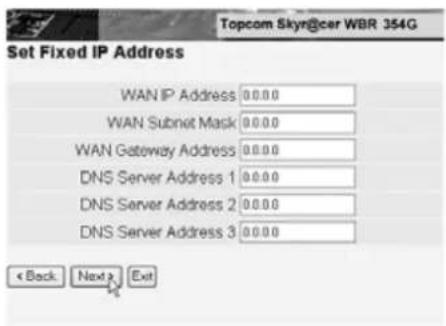

• Fixed IP address: for tilkoblinger med fast WAN IP-adresse.

Topcom Skyr@cer WBR 354G Set Fixed IP Address WAN IP Address 00.00 WAN Subnet Mask 00.00 WAN Gateway Address 00.00 DNS Server Address 1 00.00 DNS Server Address 2 00.00 DNS Server Address 3 00.00 < Back Next > Exit

• legg inn WAN IP, Subnet Mask, Gateway og DNS-adresser.
• Klikk 'Next' for fortsette.

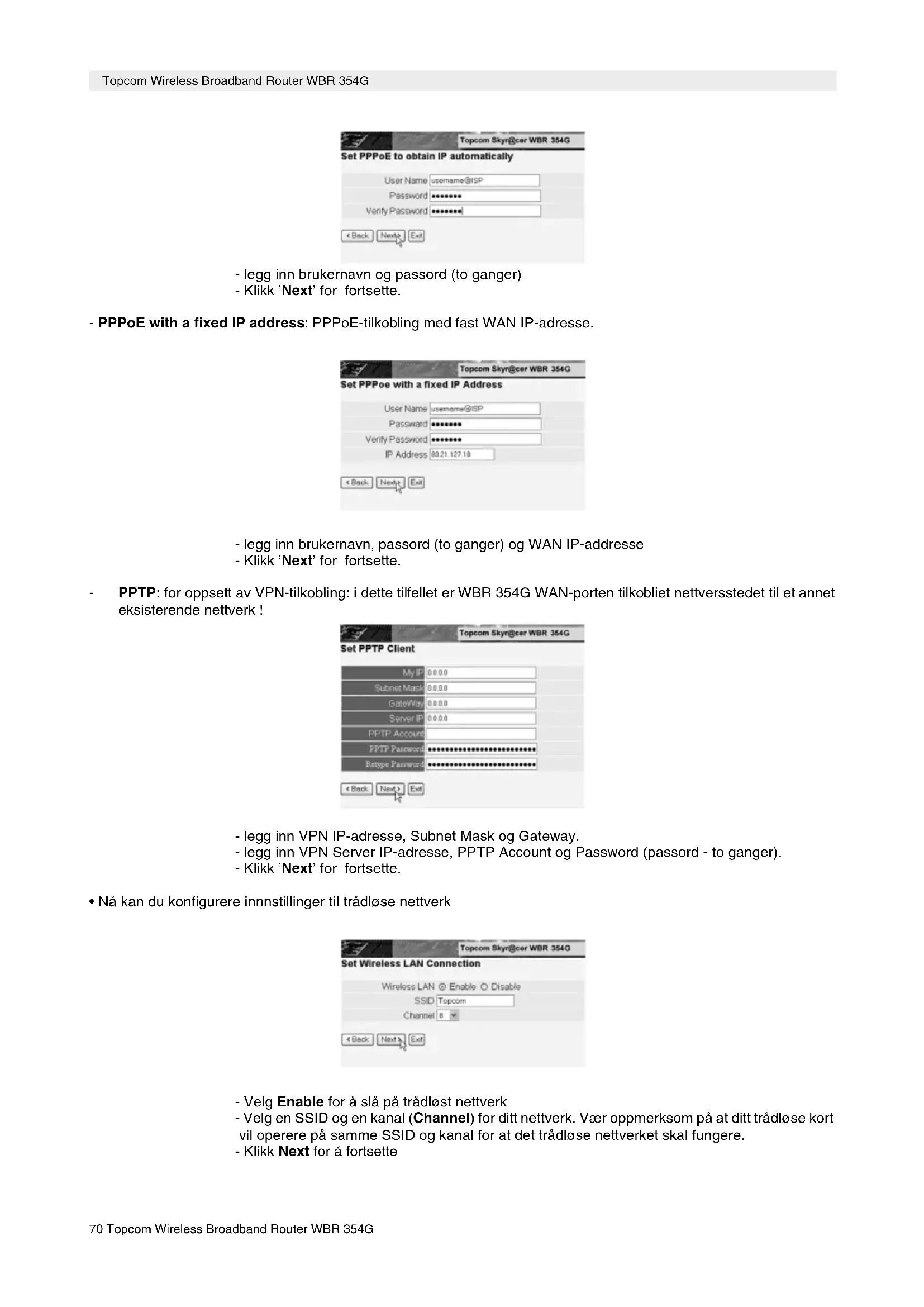

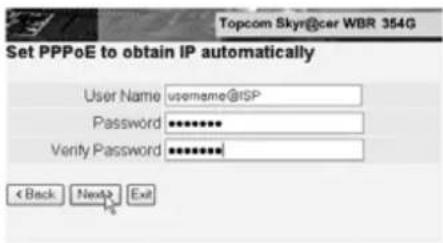

- PPPoE to obtain IP automatically: benyttes som oftes for tilkobling av WBR 354G til en ADSL-Ethernetbro med PP-PoE oppringing.

Topcom Skyr@cer WBR 354G Set PPPoE to obtain IP automatically User Name username@rSP Password •••••••• Verify Password ••••••••• < Back Next> Exit

• legg inn brukernavn og passord (to ganger)
• Klikk 'Next' for fortsette.

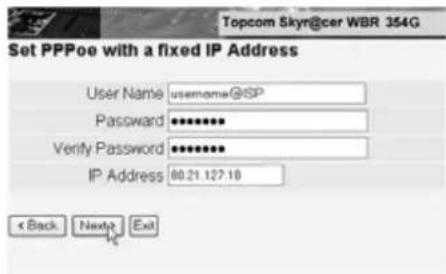

- PPPoE with a fixed IP address: PPPoE-tilkobling med fast WAN IP-adresse.

Topcom Skyn@cer WBR 354G Set PPPoe with a fixed IP Address User Name username@ISP Password •••••••• Verify Password •••••••• IP Address 80.21.127.18 < Back Next> Exit

• legg inn brukernavn, passord (to ganger) og WAN IP-addresse
• Klikk 'Next' for fortsette.

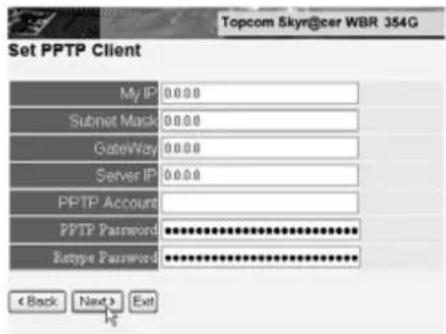

- PPTP: for oppsett av VPN-tilkobling: i dette tilfellet er WBR 354G WAN-porten tilkobliet nettversstedet til et annet eksisterende nettverk!

Topcom Skyn@cer WBR 354G Set PPTP Client My IP 0.0.0 Subnet Mask 0.0.0 Gateway 0.0.0 Server IP 0.0.0 PPTP Account PPTP Password ************ Rotype Password ************ < Back Next > Exit

• legg inn VPN IP-adresse, Subnet Mask og Gateway.
• legg inn VPN Server IP-adresse, PPTP Account og Password (passord - to ganger).
• Klikk 'Next' for fortsette.

- Nå kan du konfigurere innnstillinger til trådløse nettverk

• Velg Enable for å slå på trädløst nettverk
• Velg en SSID og en kanal (Channel) for ditt nettverk. Vær oppmerksom på at ditt trådløse kort vil operere på samme SSID og kanal for at det trådløse nettverket skal fungere.
• Klikk Next for å fortsette

- Nå er oppsettet fullstendig.

- Klikk på Restart for å lagre og restarte ruteren.

- Når alle innstillingene er lagret kommer det fram et nytt skjermbilde:

- Klikk Close (Lukk)

- Nå er oppsettveiviseren fullført!

Kommentar:

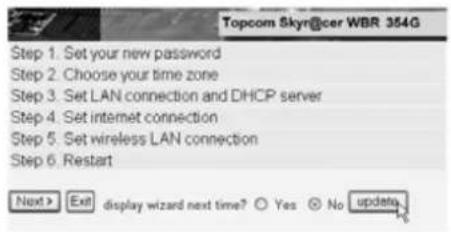

- Neste gang du går til ruterens Web-side starter oppsettveiviseren på nytt. Denne kan deaktiveres:

• velg No og klikk på update (oppdater)
• nå starter ikke veiviseren igjen när du går inn på routerens Webside.

5. TILKOBLINGSSTATUS

WAN-tilkoblnigen kan sjekkes i statusskjermbildet på routerens Web-side.

- Tilkoblingen kan frakobles ved å klikke på Disconnect. Du kan koble til ved å klikke på Connect-tasten

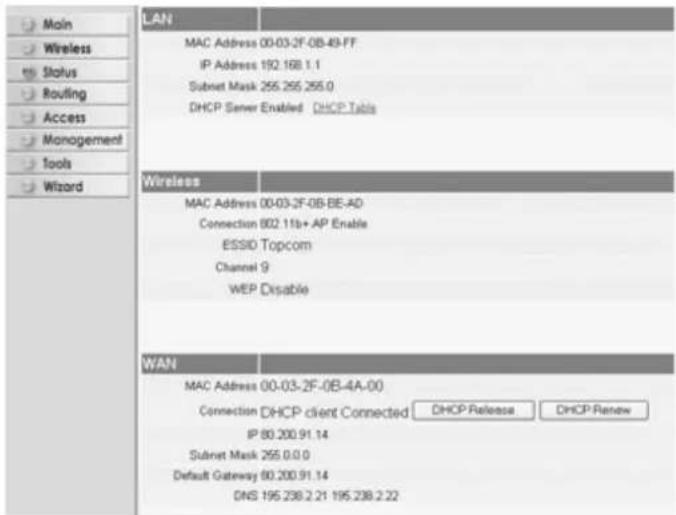

For DHCP-klient

LAN MAC Address 00-03-2F-0B-49-FF IP Address 192.168.1.1 Subset Mask 255.255.255.0 DHCP Server Enabled DHCP Table Wireless MAC Address 00-03-2F-0B-BE-A0 Connection 802.11b+ AP Enable ESSIO Topcom Channel 9 WEP Disable WAN MAC Address 00-03-2F-0B-4A-00 Connection DHCP client Connected DHCP Release DHCP Renew IP 80.200.91.14 Subset Mask 255.0.0.0 Default Gateway 80.200.91.14 DNS 195.238.2.21 195.238.2.22

- WAN IP-adresse kan frigjøres ved å klikke på DHCP Release-tasten. DHCP Renew oppdaterer IP-adressen

Kommentar:

- Etter hver handling vil routeren vise følgende skjermbilde:

Action Back

• Handlingen vises.
• klikk Back for å gå tilbake til menyen.

6. AVANSERTE INNSTILLINGER FOR ROUTEREN

Du kan gå inn i menyen for avanserte innstillinger. Se i den komplette brukerhåndboken på master-CD-en for mer informasjon.

7. OPPDATERING AV FIRMWARE

Når ny firmware er tilgjengelig, vil denne bli publisert på Topcom sitt Websted ( www.topcom.net) under support -> downloads.

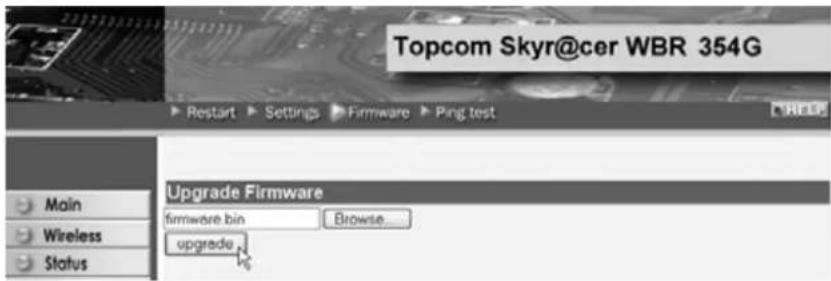

Last ned bildet og gå til Tools i routermenyen. Velg Firmwaresiden.

- klikk Browse for å velge bildet for nedlastet firmware og klikk Upgrade-tasten.

8. TOPCOM GARANTI

1. GARANTIPERIODE

Alle Topcom produkter leveres med 24 måneders garanti. Garantiperioden starter den dag produktet blir kjøpt.

Garantien på batterier er begrenset til 6 måneder fra kjøpsdato.

Forbruksvarer eller feil som har ubetydelig innvirkning på driften eller verdien av utstyret dekkes ikke.

Garantien forutsetter fremvisning av original kjøpskvittering hvor kjøpsdato og enhetens modell framgår.

2. GARANTIHÄNDTERING

Deffekte produkter må returneres til et Topcom servicesenter. Gyldig kjøpskvittering må være vedlagt.

Hvis produktet utvikler en feil i løpet av garantiperioden, vil Topcom eller deres offisielle servicesenter gratis reparere eventuelle feil/mangler forårsaket av material- eller produksjonsfeil.

Topcom vil etter eget valg oppfylle sine garantiforpliktelser ved å reparere eller skifte ut defekte produkter eller deler på de defekte produktene. Ved bytte kan farge og modell være forskjellig fra den opprinnelige produktet som ble kjøpt. Den opprinnelige kjøpsdatoen vil fortsatt gjelde som start på garantiperioden. Garantiperioden utvides ikke selv om produktet er byttet eller reparert av Topcom eller deres servicesentre.

3. IKKE INKLUDERT I GARANTIEN

Feil eller mangler som skyldes feil håndtering eller bruk og feil som skyldes bruk av uoriginale deler eller tilbehør som ikke er anbefalt av Topcom - dekkes ikke av garantien.

Topcom trådløse telefoner er kun beregnet for bruk sammen med oppladbare batterier. Skade som skyldes bruk av ikke oppladbare batterier dekkes ikke av garantien.

Garantien dekker ikke skade forårsaket av eksterne faktorer, som for eksempel lyn, torden, vann og brann.

Transportskader dekkes heller ikke.

Ethvert garantikrav vil være ugyldig hvis enheten er reparert, forandret eller modifisert av kjøperen eller ukvalifiserte - ikkeautoriserte Topcom servicesentre.

CE-merkingen dokumenterer at apparatet er i samsvar med de grunnleggende kravene til EU-direktivet for aktivt telekommunikasjonsutstyr.
