XCP1DAB - Audiosysteem PIONEER - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING XCP1DAB PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer-product. In deze snelstartgids vindt u de instructies voor de basisaansluitingen en de basisbediening voor eenvoudig gebruik van het toestel. Voor meer gedetailleerde informatie wordt u verwezen naar de "Handleiding" die op de bijgeleverde cd-rom (7) staat.

Waarschuwingsblad bij luidspreker

Voor meer gedetailleerde informatie wordt u verwezen naar de "Handleiding" die op de bijgeleverde CD-ROM staat. De Handleiding kan ook worden gedownload vanaf de Pioneer website (http://www.pioneer.eu). Zie hieronder voor verdere informatie over het gebruik van de CD-ROM.

- Gebruiksomgeving — Deze CD-ROM kan worden gebruikt met Microsoft® Windows® 95/98/Me/NT/2000/XP/Vista/7 en Apple Mac OS X 10.4. Adobe Reader (Version 4.0 of later) is vereist om bepaalde documenten op deze CD-ROM te kunnen lezen. - Voorzorgen voor het gebruik — Deze CD-ROM is bedoeld voor gebruik met een PC. Deze schijf kan niet worden gebruikt met een DVD-speler of CD-speler voor muziek. Als er wordt geprobeerd deze CD-ROM af te spelen met een DVD-speler of muziek CD-speler, kunnen de luidsprekers beschadigd raken of kan uw gehoor zelfs beschadigd raken vanwege het hoge volume. - Licentie — U dient akkoord le gaan met de "Voorwaarden voor gebruik" hieronder voor u deze CD-ROM gaat gebruiken. Gebruik de CD-ROM niet als u met akkoord will gaan met de voorwaarden voor gebruik ervan. - Voorwaarden voor gebruik — De auleursrechten op de gegevens op deze CD-ROM behoren toe aan PIONEER CORPORATION. Overdracht, duplicatie, uitzending, openbare overdracht, vertaling, verkoop, uitleen of andere dergelijke handelingen die verder gaan dan wat gemeenlijk kan worden verstaan onder "persoonlijk gebruik" of "citeren" zoals gedef niereid in de op het auteursrecht betrekking hebbende regelgeving zonder toestemming kan onderwerp vormen van gerechtelijke actie. Toestemming lot gebruik van deze CD-ROM wordt onder licentie verleend door PIONEER CORPORATION. - Algemene verklaring van afstand — PIONEER CORPORATION geeft geen garantie betreffende de werking van deze CD-ROM op persoonlijke computers met één van de genoemde besturingssystemen. Daarbij aanvaardt PIONEER CORPORATION geen aansprakelijkheid voor enige schade als gevolg van gebruik van deze CD-ROM en is niet verantwoordelijk voor enige compensatie. De namen van bedrijven, producten en andere dingen die hierin beschreven worden zijn gedepeoneerde handelsmerken of handelsmerken van hun respectievelijke eigenaren. * Wanneer u Mac OS gebruikt: Plaats deze CD-ROM in een CD-station en dubbelklik op het pictogram voor de CD-ROM om de applicatie op te starten.

Gebruikersinformatie voor het verzamelen en verwijderen van oude producten en batterijen

De symbolen op producten, verpakkingen en bijbehorende documenten geven aan dat de gebruikte elektronische producten en batterijen niet met het gewone huishoudelijk afval kunnen worden samengevoegd.

Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen.

Door een correcte verzamelhandeling zorgt u ervoor dat het verwijderde product en/of batterij op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, wordt gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

Voor verdere informatie betreffende de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen kunt u contact opnemen met de plaatselijke overheid of een verkooppunt.

Deze symbolen zijn enkel geldig in de landen van de europese unie.

Indien u zich in een ander dan bovengenoemde landen bevindt kunt u contact opnemen met de plaatselijke overheid voor meer informatie over de juiste verwijdering van het product.

K058a_A1_NI

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten.

D3-4-2-1-7a_A1_Nl

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op de plaats van gebruik:

+5 °C tol +35 °C, minder dan 85 % RH

(ventilatieopeningen niet afgedekt)

Zet het apparaat niet op een slecht geventileerde plaats en slel hel apparaat ook niel blool aan hoge

vochligheid of direct zonlicht (of sterke kunstmalige verlichting).

D3-4-2-1-7c* A1 NI

LET OP

Dit apparaat is geclassificeerd als een klasse 1 laserproduct onder de veiligheidsnormen voor laserproducten, IEC 60825-1:2007.

De / I STANDBY/ON schakelaar van dil apparaal koppell het apparaal niet volledig los van het lichtnel. Aangezen er na het uitschakeien van het apparaal nog een kleine hoeveelheid sroom blijft lopen, moel u de stekker uit het stopcontact halen om het apparaal volledig van het lichtnet los te kopeien. Plaats het apparaal zodanig dal de slekker in een noodgeval gemakkelijk uit het stopcontact kan worden gehaald. Om brand te voorkomen, moet u de slekker uit het stopcontact halen wanneer u het apparaal langere lijd niel denkl te gebruiken (bijv. wanneer u op vakantie gaat).

D3-4-2-2-2a ^* _A1_NI

Pak het nelsnoer beel bij de slekker. Trek de slekker er niet uit door aan het snoer te trekken en trek nooit aan het nelsnoer mel natie handen aangezien dit korisluiting of een elektrische schok tol gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoer, en klom het niet vast. Maak er nooit een knoop in en on verbind het ovenmin met andere snoeren. De netsnoeren dienen zo te worden geleid dat er niet por ongeluk iemand op gaat staan. Een beschadigd netsnoer kan brand of een elektrische schok veroorzaken. Kontroleer het netsnoer af en toe. Wanneer u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een nieuw snoer te kopen.

SOD2 ^A A1 Ni

WAARSCHUWING

Dit apparaat is niet waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenwaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspaltend water, regen of vocht.

D3-4-2-1-3_A1_NI

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE

Let er bij het installeren van het apparaat op dat er voldoende vrije ruimte rondom het apparaat is om een goede doorstroming van lucht te waarborgen (tenminste 10 cm boven, 10 cm achter en 10 cm aan de zijkanten van het apparaat).

WAARSCHUWING

De gleuven en openingen in de behuizing van het apparaat zijn aangebracht voor de ventilatie, zodat een betrouwbare werking van het apparaat wordt verkregen en oververhitting wordt voorkomen. Om brand te voorkomen, moet u ervoor zorgen dat deze openingen nooit geblokkeord worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed.

D3-4-2-1-7b*_A1_NI

10 cm 10 cm 10 cm 10 cm

Dil apparaal is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andere plaalsen wordt gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijke doeleinden, of gebruik in een auto of boot) en als gevolg hiervan defect zou raken, zullen de reparalies in rekening gebracht worden, ook als het apparaal nog in de garantieperiode is.

K041_A1_NI

Condensatie

Als de speler direct van een koude omgeving in een warme kamer wordt geplaatst ('s winters bijvoorbeeld), of als de kamer waarin de speler staat plotseling snel wordt verwarmd, kan er vochl uit de luchl in het inwendige van het apparaat condenseren (als druppeltjes op de lens e.o.). Na dergelijke condensatie zal de speler niet goed werken, zodal u geen discs kunt afspeler. Last de speler dan 1 lot 2 uur lang (alfhankelijk van de hoeveelheid condensatie) ongebruikt aan staan, loldat het condensvocht verdampt is. Wanneer alle condens is verdampt, zal de speler weer normaal werken. Condensatie kan ook 's zomers optredon, als de speler in de koude luchlsroom van een airconditioning slaal. In dat geval kunt u de speler beter ergens anders zellen.

5005_A1_NI

De luidsprekers mogen niet boven het hoofd aan het plafond of aan de wand worden bevestigd. Het rooster is afneembaar en kan daarom van de speaker afvallen en schade of letsel veroorzaken ingeval van installatie boven het hoofd.

SGK00M_A1_NI

Bevestig de luidspreker niet aan de muur of het plafond, want dan kan de luidspreker lelsel veroorzaken als deze zou vallen.

SGK007_A1_NI

WAARSCHUWING

Berg kleine onderdelen op buiten het bereik van kinderen en peuters. Raadpleeg onmiodelijk een arts indien kleine onderdelen per ongeluk worden ingeslikl.

D41-6-4_A1_NI

iPhone en iPod zijn handelsmerken van Apple Inc., gedeponeerd in de VS. en andere landen.

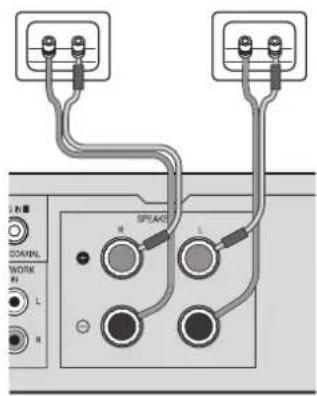

De luidsprekers aansluiten

Zorg ervoor dat alle aansluitingen tot stand zijn gebracht voordat u de stekker van het toestel in het stopcontact steekt.

Rechterluidspreker Linkerluidspreker

Zorg ervoor dat de luidspreker aan de rechterzijde op het rechteraansluitpunt (R), en aan de linkerzijde op het linkeraansluitpunt (L) wordt aangesloten. Ook moeten de positieve en negatieve (+/-) aansluitingen op de stereoreceiver overeenkomen met die op de luidsprekers.

U kunt luidsprekers gebruiken met een nominale impedantie van tussen 4 Ω en 16 Ω.

WAARSCHUWING

- Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u ongeïsoleerde onderdelen aanraakt.

- Zorg dat de ontblote draaduiteinden van de luidsprekerkabel stevig in elkaar zijn gedraaid en volledig in de luidsprekeraansluiting steken. Wanneer kale luidsprekerdraad contact maakt met het achterpaneel, kan hierdoor het apparaat worden uitgeschakeld als veiligheidsmaatregel.

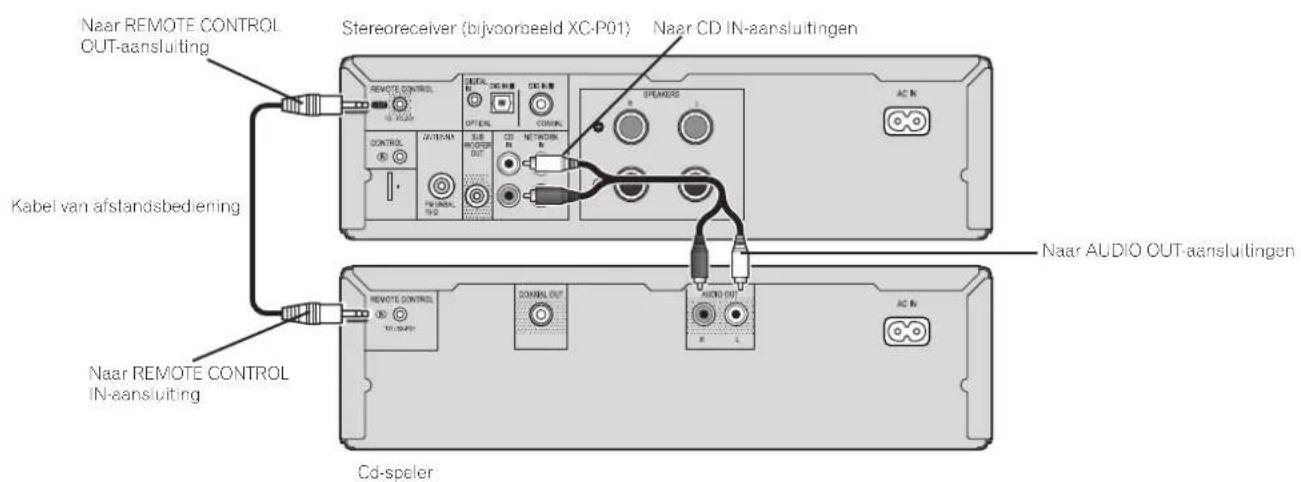

De weergaveapparatuur aansluiten

Sluit de stereoreceiver en de cd-speler aan met de meegeleverde afstandsbedieningskabel en RCA-audiokabel.

Naar REMOTE CONTROL OUT-aansluiting Stereoreceiver (bijvoorbeeld XC-P01) Naar CD IN-aansluitingen Kabel van afstandsbediening Naar REMOTE CONTROL IN-aansluiting CD-speler

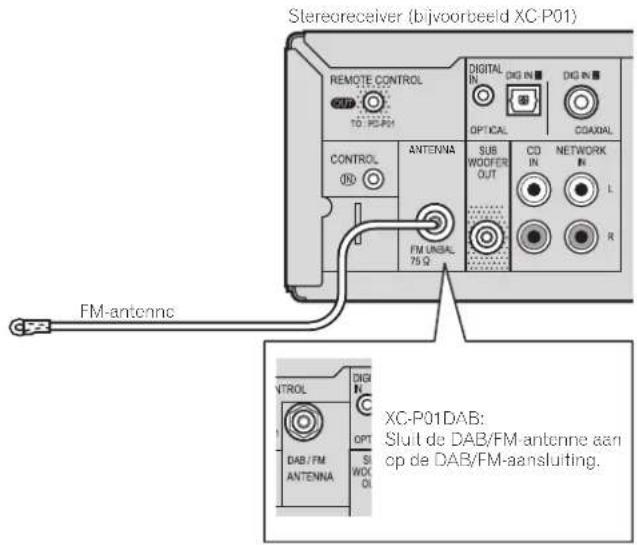

De antennes aansluiten

Sluit de FM-antennedraad (XC-P01) of DAB/FM-antennedraad (XC-P01DAB) aan zoals hieronder wordt getoond.

Stereoreceiver (bijvoorbeeld XC-P01) REMOTE CONTROL DIGITAL IN DIG IN DIG IN TO: HCP01 OPTICAL COADAL CONTROL ANTENNA SUB WOOFER O/T CD IN NETWORK IN FM-UNSAI 75 Ω L R FM-antennc XC-P01DAB: Sluit de DAB/FM-antenne aan op de DAB/FM-aansluiting. VTRROL DIG IN C DAB/FM ANTENNA OPT SLWDCOL

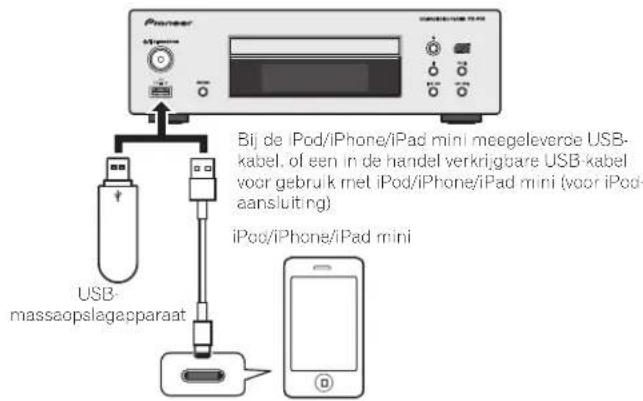

Aansluiten van de iPod/iPhone/iPad mini of het USB-apparaat

Sluit uw iPod/iPhone/iPad mini of USB-apparaat aan op het aansluitpunt voor iPod/iPhone/iPad mini/USB op het voorpaneel van de cd-speler.

Pioneer USB Bij de iPod/iPhone/iPad mini meegeleverce USB-kabel, of een in de handel verkrijgbaare USB-kabel voor gebruik met iPod/iPhone/iPad mini (voor iPod-aansluiting) USB-massaopslagapparaat iPod/iPhone/iPad mini

Basisbediening

Installatie van het apparaat

• Installeer dit toestel op een vlak en stabiel oppervlak.
  Installeer het niet op de volgende plaatsen:
• op een kleuren-tv (kan beeldvervorming veroorzaken)
• dicht bij een cassettedeck (of een ander apparaat dat een magnetisch veld opwekt). Dit kan storingen in het geluid veroorzaken.
• in rechtstreeks zonlicht
• in een vochtige of natte ruimte
• in een zeer warme of koude ruimte
• op plaatsen die onderhevig zijn aan trillingen of andere bewegingen
• op zeer stoffige plaatsen of in locaties met hete rook of olie (zoals in een keuken)

De batterijen plaatsen

De bij dit apparaat meegeleverde batterijen zijn bestemd voor het eerste gebruik en niet voor langdurig gebruik. Wij raden u aan alkalinebatterijen te gebruiken die een lange levensduur hebben.

- Gebruik of bewaar batterijen niet in direct zonlicht of op een hete plaats, zoals in de auto of bij een kachel. Batterijen kunnen hierdoor gaan lekken, oververhitten, exploderen of in brand vliegen. Bovendien vermindert dit de levensduur of prestatie van de batterijen.

LET OP

• Verkeerd gebruik van de batterijen kan lekkage of het barsten van de batterijen tot gevolg hebben. Neem de volgende voorzorgsmaatregelen in acht:
• Gebruik nooit oude en nieuwe batterijen door elkaar.
• Plaats de batterijen zodanig dat de plusen minpolen overeenkomen met de merktekens in het batterijvak.
• Batterijen met dezelfde vorm kunnen een verschillende spanning hebben. Gebruik verschillende soorten batterijen niet samen.
• Let op dat u bij het plaatsen van de batterijen niet de veertjes op het aansluitpunt voor de minpool van de batterij beschadigt. Daardoor kunnen batterijen gaan lekken of oververhit raken.
• Gebruikte batterijen dienen met inachtneming van de regelgeving of milieuwetgeving van de overheid in uw land/zone van de hand te worden gedaan.

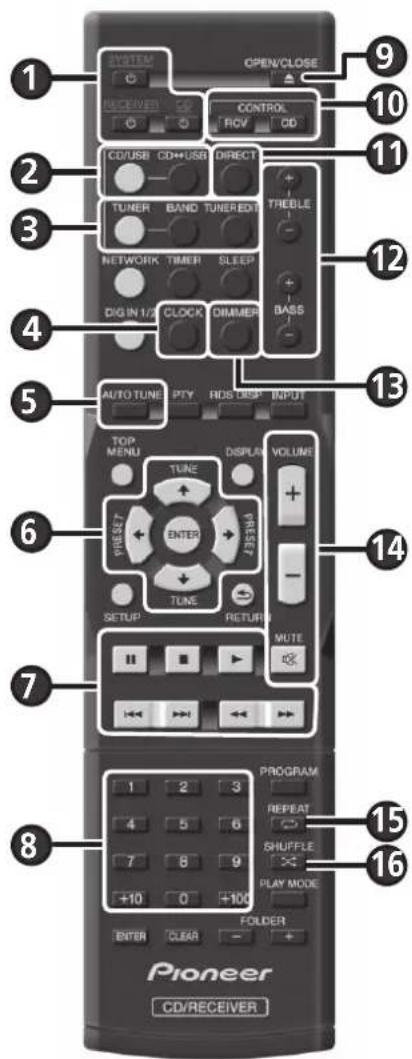

1 2 3 4 5 6 7 8 Pioneer CD/RECEIVER 1 OPEN/CLOSE 9 CONTROL 10 RCV CD CD/USB CD+USB DIRECT TUNER BAND TUNERED + THREBLE NETWORK TIMER SLEEP DIG IN 1/2 CLOCK DIMMER BASS AUTO TUNE PTY NOS DISP INPUT TOP MENU DISPLAY VOLUME + RESET ENTER ZESTHA SETUP PICTURE WUTE + -

Het apparaat inschakelen en op stand-by zetten

• Druk op ⏻ SYSTEM (1) om de stereoreceiver en cd-speler aan te zetten.
• Druk op ⏻ RECEIVER (1) om alleen de stereoreceiver aan te zetten.
• Druk op ⏻ CD (1) om alleen de cd-speler aan te zetten.

De klok instellen

1. Druk op CONTROL RCV (10).
2. Druk op CLOCK (④) en druk op ENTER (⑥).
3. Gebruik ←/→ en ENTER (6) om de dag van de week en de tijd in te stellen.

Regeling van de helderheid van de display

1. Druk op CONTROL RCV (voor de stereoreceiver) (10) of CONTROL CD (voor de cd-speler) (10).
2. Druk op DIMMER (13) om de helderheid in vier stappen te wijzigen.

Geluidsregeling en volume

• Druk op DIRECT (1) om het geluid in de originele kwaliteit weer te geven.
• Druk op TREBLE +/- (12) of BASS +/- (12) om de geluidskwaliteit aan te passen.
• Druk op VOLUME +/- (14) om het luistervolume in te stellen.
• Druk op MUTE (14) om het geluid te dempen.

Een audio-cd afspelen

1. Druk op CD/USB (②).
2. Druk op CD ↔USB (②) om de cd-functie te selecteren voor de cd-speler.
3. Druk op ▲ OPEN/CLOSE (9) om de schijflade te openen en een schijf te plaatsen.
4. Druk op ▶⑦) om de weergave te starten. Selecteer de track via de nummertoetsen (8) of ◀◀/▶▶(7).
5. Druk op REPEAT (15) of SHUFFLE (16) om de afspeelmodus in te stellen.

Afspelen van iPod/iPhone/iPad mini/USB-apparaat

1. Druk op CD/USB (②).
2. Druk op CD ↔USB (②) om de iPod/USB-functie voor de cd-speler te selecteren, en sluit uw iPod/iPhone/iPad mini/USB-apparaat aan op het aansluitpunt voor de iPod/iPhone/iPad mini/USB.
3. Druk op ▶ (⑦) om de weergave te starten.

Naar de radio luisteren

1. Druk op TUNER (③).
2. Druk op CONTROL RCV (10) en druk op BAND (3) om een frequentieband te selecteren (FM MONO of FM STEREO).
3. Gebruik TUNE ↑/↓ (6) om af te stemmen.

Naar DAB luisteren (alleen XP-01DAB)

1. Druk op TUNER (③).
2. Druk op CONTROL RCV (10), en druk op BAND (3) om DAB te selecteren.
3. Druk op TUNE ↑/↓ (6) om een DAB-service te selecteren, en druk op ENTER (6).
4. Wanneer u voor het eerst naar DAB luistert, drukt u op AUTO TUNE (5) in plaats van de handeling in stap 3.

Русский

Ontdek nu de voordelen van online registratie! Registreer uw Pioneer product via

http://www.pioneer.nl - http://www.pioneer.be (of http://www.pioneer.eu).

Download een elektronische versie van de handleiding via de website
