РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XCP1DAB PIONEER

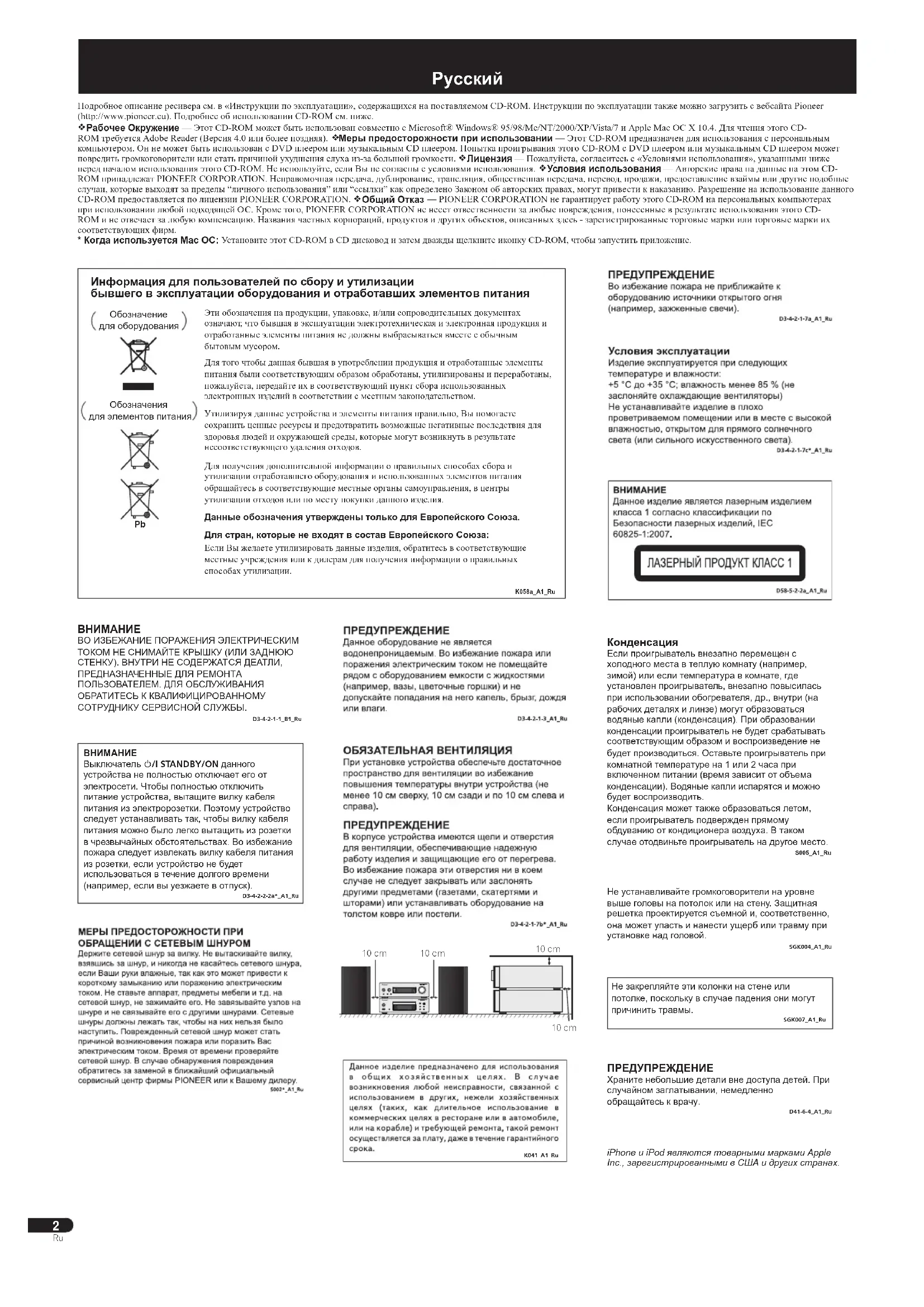

Pусский Подробное описание ресивера см. в «Инструкции по эксплуатации», содержащихся на поставляемом CD-ROM. Инструкции по эксплуатации также можно загрузить с вебсайта Pioneer (http://www.pioneer.eu). Подробнее об использовании CD-ROM см. ниже.

Рабочее Окружение — Этот CD-ROM может быть использован совместно с Microsoft® Windows® 95/98/Me/NT/2000/XP/Vista/7 и Apple Mac ОС X 10.4. Для чтения этого CD- ROM требуется Adobe Reader (Версия 4.0 или более поздняя).

Меры предосторожности при использовании — Этот CD-ROM предназначен для использования с персональным компьютером. Он не может быть использован с DVD плеером или музыкальным CD плеером. Попытка проигрывания этого CD-ROM с DVD плеером или музыкальным CD плеером может повредить громкоговорители или стать причиной ухудшения слуха из-за большой громкости.

— Пожалуйста, согласитесь с «Условиями использования», указанными ниже перед началом использования этого CD-ROM. Не используйте, если Вы не согласны с условиями использования.

Условия использования — Авторские права на данные на этом CD- ROM принадлежат PIONEER CORPORATION. Неправомочная передача, дублирование, трансляция, общественная передача, перевод, продажи, предоставление взаймы или другие подобные случаи, которые выходят за пределы “личного использования” или “ссылки” как определено Законом об авторских правах, могут привести к наказанию. Разрешение на использование данного CD-ROM предоставляется по лицензии PIONEER CORPORATION.

Общий Отказ — PIONEER CORPORATION не гарантирует работу этого CD-ROM на персональных компьютерах при использовании любой подходящей ОС. Кроме того, PIONEER CORPORATION не несет отвественности за любые повреждения, понесенные в результате использования этого CD- ROM и не отвечает за любую компенсацию. Названия частных корпораций, продуктов и других объектов, описанных здесь - зарегистрированные торговые марки или торговые марки их соответствующих фирм.

• Когда используется Mac ОС: Установите этот CD-ROM в CD дисковод и затем дважды щелкните иконку CD-ROM, чтобы запустить приложение. K041_A1_RuK058a_A1_Ru

Информация для пользователей по сбору и утилизации бывшего в эксплуатации оборудования и отработавших элементов питания Эти обозначения на продукции, упаковке, и/или сопроводительных документах означают, что бывшая в эксплуатации электротехническая и электронная продукция и отработанные элементы питания не должны выбрасываться вместе с обычным бытовым мусором. Для того чтобы данная бывшая в употреблении продукция и отработанные элементы питания были соответствующим образом обработаны, утилизированы и переработаны, пожалуйста, передайте их в соответствующий пункт сбора использованных электронных изделий в соответствии с местным законодательством. Утилизируя данные устройства и элементы питания правильно, Вы помогаете сохранить ценные ресурсы и предотвратить возможные негативные последствия для здоровья людей и окружающей среды, которые могут возникнуть в результате несоответствующего удаления отходов. Для получения дополнительной информации о правильных способах сбора и утилизации отработавшего оборудования и использованных элементов питания обращайтесь в соответствующие местные органы самоуправления, в центры утилизации отходов или по месту покупки данного изделия. Данные обозначения утверждены только для Европейского Союза. Для стран, которые не входят в состав Европейского Союза: Если Вы желаете утилизировать данные изделия, обратитесь в соответствующие местные учреждения или к дилерам для получения информации о правильных способах утилизации. Обозначения для элементов питания Обозначение для оборудования Выключатель /I STANDBY/ON данного устройства не полностью отключает его от электросети. Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск). D3-4-2-2-2a*_A1_Ru

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ. D3-4-2-1-1_B1_Ru 10 cm 10 cm 10 cm 10 cm ПРЕДУПРЕЖДЕНИЕ Храните небольшие детали вне доступа детей. При случайном заглатывании, немедленно обращайтесь к врачу. D41-6-4_A1_Ru Не закрепляйте эти колонки на стене или потолке, поскольку в случае падения они могут причинить травмы. SGK007_A1_Ru Не устанавливайте громкоговорители на уровне выше головы на потолок или на стену. Защитная решетка проектируется съемной и, соответственно, она может упасть и нанести ущерб или травму при установке над головой. SGK004_A1_Ru iPhone и iPod являются товарными марками Apple Inc., зарегистрированными в США и других странах. Конденсация Если проигрыватель внезапно перемещен с холодного места в теплую комнату (например, зимой) или если температура в комнате, где установлен проигрыватель, внезапно повысилась при использовании обогревателя, др., внутри (на рабочих деталях и линзе) могут образоваться водяные капли (конденсация). При образовании конденсации проигрыватель не будет срабатывать соответствующим образом и воспроизведение не будет производиться. Оставьте проигрыватель при комнатной температуре на 1 или 2 часа при включенном питании (время зависит от объема конденсации). Водяные капли испарятся и можно будет воспроизводить. Конденсация может также образоваться летом, если проигрыватель подвержден прямому обдуванию от кондиционера воздуха. В таком случае отодвиньте проигрыватель на другое место. S005_A1_Ru XC_P01_P01DAB_QSG.indb 2 2012/12/21 13:32:52English Français Deutsch Nederlands Italiano Español

ANTENNA Подключение громкоговорителей

На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во избежание опасности поражения электрическим током при подключении или отключении кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым неизолированным деталям.

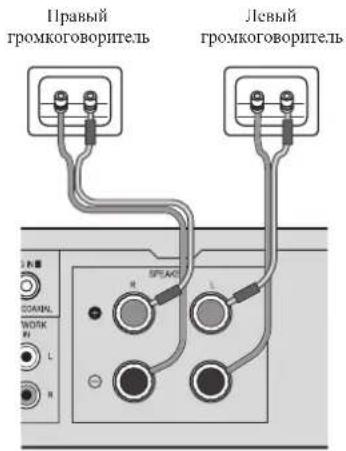

Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены в контакт громкоговорителя до конца. Если любой из неизолированных проводов громкоговорителя коснется задней панели, это может вызвать отключение питания в целях безопасности. Подключайте это устройство к сети переменного тока только после завершения всех соединений. Подключения устройств воспроизведения Правый громкоговорительЛевый громкоговоритель Убедитесь, что правый громкоговоритель подключен к правому (R) разъему, а левый громкоговоритель – к левому (L) разъему. Также убедитесь, что положительный и отрицательный (+/–) разъемы стерео- ресивера совпадают с соответствующими разъемами громкоговорителей. Можно использовать громкоговорители с номинальным импедансом от 4

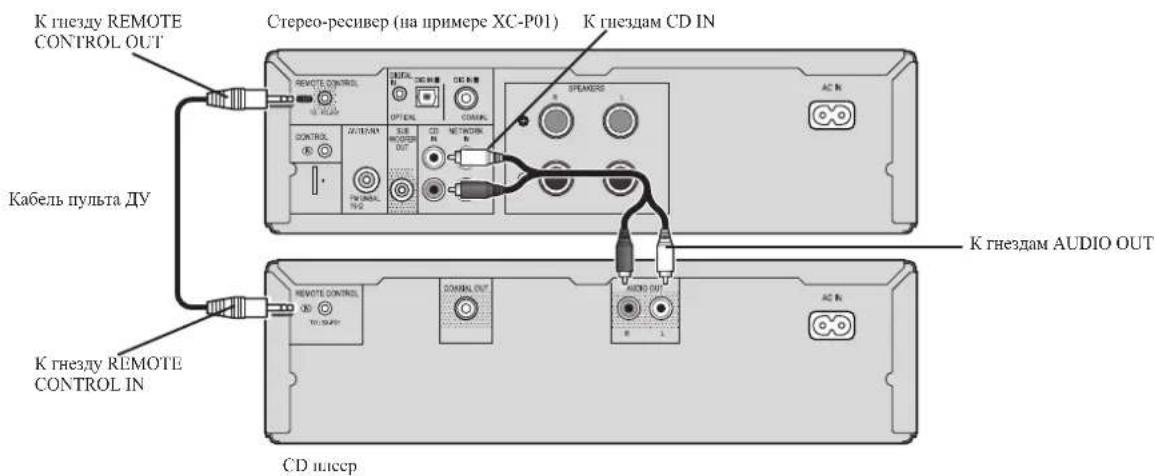

Стерео-ресивер (на примере XC-P01)Кабель пульта ДУК гнездам CD INК гнезду REMOTE CONTROL OUTК гнезду REMOTE CONTROL INК гнездам AUDIO OUTCD плеерСтерео-ресивер (на примере XC-P01) Подключение антенн Подключите iPod/iPhone/iPad mini или устройство USB к разъему iPod/iPhone/iPad mini/USB на передней панели CD-

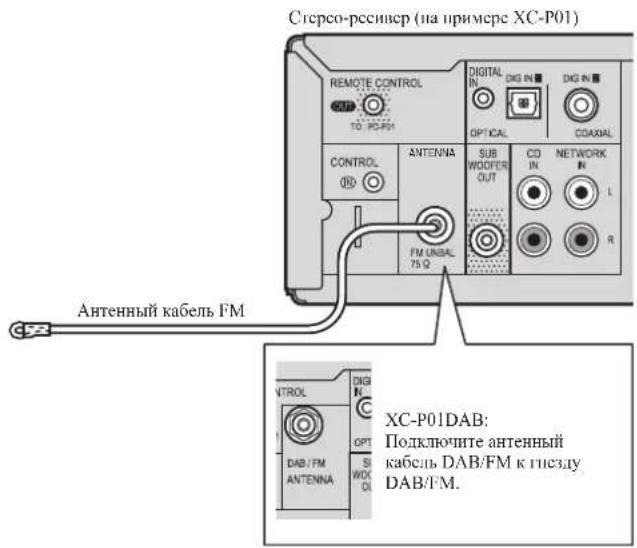

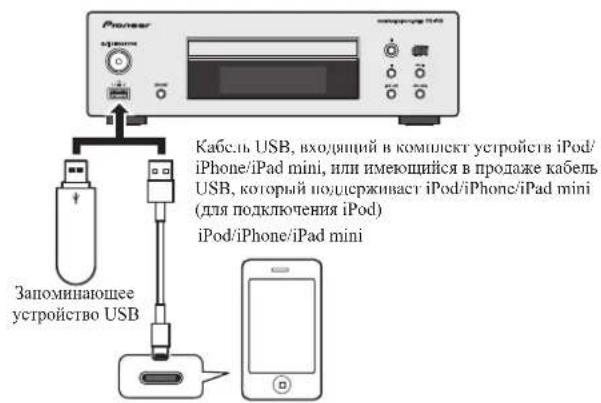

Кабель USB, входящий в комплект устройств iPod/iPhone/iPad mini, или имеющийся в продаже кабель USB, который поддерживает iPod/iPhone/iPad mini (для подключения iPod) Подключение iPod/iPhone/iPad mini или устройства USB Антенный кабель FMiPod/iPhone/iPad mini Подключите антенный кабель FM (XC-P01) или антенный кабель DAB/FM (XC-P01DAB), как показано ниже. Запоминающее устройство USBXC-P01DAB: Подключите антенный кабель DAB/FM к гнезду DAB/FM. Соедините стерео-ресивер и CD плеер с помощью кабеля пульта ДУ и аудиокабеля RCA, входящих в комплект поставки. ANTENNAXC_P01_P01DAB_QSG.indb 3 2012/12/21 13:32:534

При установке устройства обязательно располагайте его на ровной и устойчивой поверхности.Не устанавливайте его в следующих местах:

на цветном телевизоре (на экране могут появиться искажения)

рядом с кассетным магнитофоном (или устройством, которое излучает магнитное поле). Это может вызвать искажение звука.

в местах с прямым воздействием солнечных лучей

в сырых или влажных местах

в местах со слишком высокой или слишком низкой температурой

в местах с повышенной вибрацией или подверженных сотрясениям

в очень пыльных местах и в местах, подверженных воздействию горячего пара или масел (например, кухня) Включение устройства и его переключение в режим ожидания

, чтобы включить стерео-ресивер или CD плеер.

, чтобы включить только стерео-ресивер.

, чтобы включить только CD плеер. Настройка часов

3. Используйте кнопки

k/l и ENTER ( ) для настройки дня недели и времени. Регулировка яркости дисплея

1. Нажмите CONTROL RCV (для стерео-ресивера) (

) или CONTROL CD (для CD плеера) (

) для переключения яркости дисплея между четырьмя уровнями. Управление звуком и регулировка громкости

Нажмите DIRECT ( ) для прослушивания источника сигнала в оригинальном качестве звучания. Нажмите TREBLE +/– ( ) или BASS +/– ( ), чтобы отрегулировать качество звучания. Нажмите VOLUME +/– ( ) для регулировки уровня громкости. Нажмите MUTE ( ) для приглушения звука. Прослушивание аудио CD

), чтобы выбрать функцию CD для CD плеера.3. Нажмите OPEN/CLOSE ( ), чтобы открыть лоток для дисков и поместить диск.4. Нажмите кнопку

) для начала воспроизведения. Используйте цифровые кнопки (

) для выбора дорожки.5. Нажмите REPEAT ( ) или SHUFFLE ( ) для настройки режима воспроизведения. Воспроизведение с iPod/iPhone/iPad mini/устройством USB

), чтобы выбрать функцию iPod/USB для CD-плеера, а затем подключите iPod/iPhone/iPad mini/устройство USB к разъему iPod/iPhone/iPad mini/USB.3. Нажмите кнопку

) для начала воспроизведения. Прослушивание радиопередач

), а затем BAND ( ), чтобы выбрать диапазон (FM MONO или FM STEREO).3. Используйте кнопки TUNE i/j

) для настройки. Прослушивание DAB (только XP-01DAB)

), а затем BAND ( ), чтобы выбрать DAB.3. Нажмите TUNE i/j

), чтобы выбрать сервис DAB, а затем нажмите ENTER (

При первом прослушивании DAB вместо шага 3 нажмите AUTO TUNE (

Батарейки, входящие в комплект устройства, необходимо проверить при начальных операциях; они не могут сохранять заряд в течение долгого периода времени. Рекомендуется использовать щелочные батарейки, имеющие более длительный срок службы.

Неправильная установка батареек может стать причиной возникновения опасной ситуации, например, утечки электролита или микровзрыва. Соблюдайте перечисленные ниже меры предосторожности:

Не используйте новые батарейки вместе со старыми.

Устанавливайте батарейки так, чтобы их положительные и отрицательные полюса располагались в соответствии с обозначениями внутри отсека для батарей.

Батарейки одинаковой формы могут обеспечивать разное напряжение. Не используйте батарейки разного типа.

При установке батареек не повредите пружины на отрицательных (–) клеммах батареек. Это может привести к утечке электролита или перегреву батареек.

Производите утилизацию использованных батареек в соответствии с действующим в вашей стране/регионе законодательством или требованиями общественных учреждений по охране окружающей среды.ПРЕДУПРЕЖДЕНИЕ

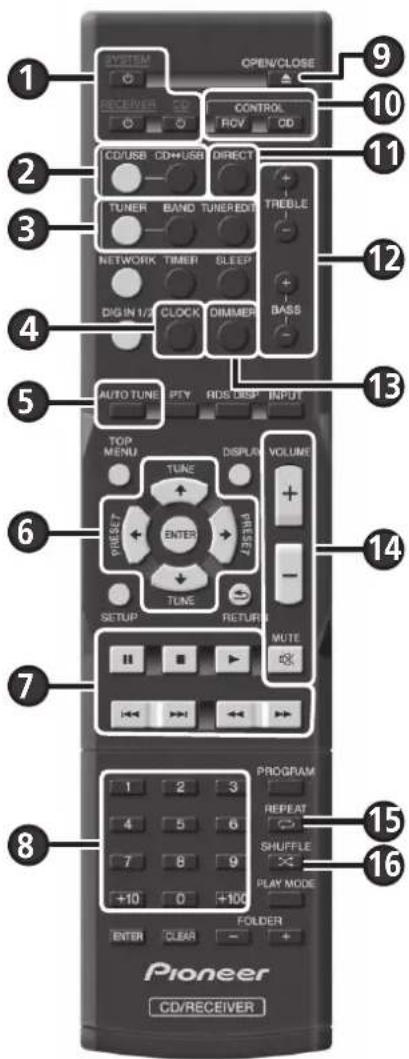

Не используйте и не храните батарейки под воздействием прямых солнечных лучей или в помещении с высокой температурой, например, в автомобиле или рядом с обогревателем. Это может вызвать утечку электролита, перегрев, микровзрыв или возгорание батареек. Кроме того, это может привести к сокращению срока службы или производительности батареек. Установка устройства Установка элементов питания Основные органы управления XC_P01_P01DAB_QSG.indb 4 2012/12/21 13:32:54English Français Deutsch Nederlands Italiano Español

© PIONEER HOME ELECTRONICS CORPORATION, 2014. Все права защищены. Поиск и устранение неполадок Неправильные действия пользователя зачастую принимают за сбои и неполадки. Если вы считаете, что в компоненте возникли неисправности, проверьте пункты, перечисленные в Инструкциях по эксплуатации на диске CD-ROM, входящем в комплект поставки. Иногда причиной неисправности может быть другой компонент. Внимательно проверьте остальные используемые компоненты и электроприборы. Если неполадку не удается устранить даже после выполнения указанных ниже действий, обратитесь в ближайшую независимую сервисную компанию, уполномоченную компанией Pioneer для выполнения ремонта.

В случае некорректной работы аппарата, вызванной внешними источниками, например статическим электричеством, выньте вилку из розетки и подключите ее снова, чтобы восстановить нормальные условия эксплуатации. Технические характеристики В рамках политики непрерывного усовершенствования компания PIONEER HOME ELECTRONICS CORPORATION сохраняет за собой право на внесение изменений в конструкцию и технические характеристики без предупреждения в целях совершенствования изделия. Указанные технические характеристики представляют номинальные значения для производимых устройств. В некоторых устройствах возможны небольшие отклонения от этих значений. *Технические характеристики действительны при напряжении 230 В. Стерео-ресивер

• Усилитель Выходная среднеквадратическая мощность ................................ 75 Вт + 75 Вт (1 кГц, 0,7 % коэффициент гармоник, 4 Ом) Гарантированный импеданс громкоговорителя ....................от 4 Ом до 16 Ом Наушники ......................................................................... рекомендуется: 32 Ом

XC-P01: Частотный диапазон (FM) .......................................от 87,5 МГц до 108 МГц Вход антенны (FM) ............................................75 Ом несбалансированный XC-P01DAB: Частотный диапазон (FM) .......................................от 87,5 МГц до 108 МГц Частотный диапазон (DAB) ....................................... от 174,928 МГц до 239,200 МГц (ДИАПАЗОН III) Вход антенны (DAB/FM) ..................................75 Ом несбалансированный

• Другие разъемы Цифровой аудиовход Коаксиальный цифровой вход ....................................................разъем RCA Оптический цифровой выход ........................оптический цифровой разъем

Разъем USB на передней панели ....................................................... 5 V, 1 A Коаксиальный цифровой аудиовыход .......................................разъем RCA

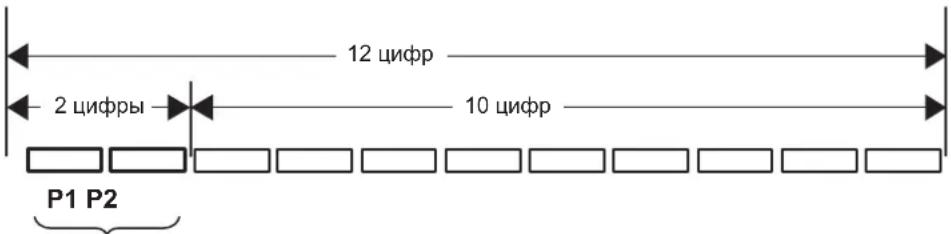

Серийный номер P1 - Год изготовления P1 P2 Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и годе производства. Дата изготовления оборудования Год 2001

12 цифр 10 цифр 2 цифры Год 2011

P2 - Месяц изготовления Месяц 1
