Producttype	Draadloze afstandsbediening voor ventilatiesysteem
Compatibele modellen	CMFe R, WHR RF, ComfoAir RF, ComfoD RF, Santos RF
Voeding	Lithiumbatterij CR2032
Levensduur batterij	Ongeveer 5 jaar (10 handelingen/dag)
Knoppen	4 knoppen: Stand 1, 2, 3 en Timer
Timer	Kort indrukken: 10 min in stand 3; lang indrukken (>2s): 30 min in stand 3
Bereik	Draadloos (RF) - standaard bereik (niet gespecificeerd)
LED-indicatoren	2 LED's (rood/groen) om bedrijfsstatus en programmering aan te geven
Montage aan de muur	Met schroeven en pluggen of zelfklevende strips (op glad, niet-metalen oppervlak)
Inhoud van de verpakking	1 afstandsbediening, 1 CR2032-batterij, 2 zelfklevende strips, 2 schroeven, 2 pluggen, 1 handleiding
Onderhoud	Reinig met een droge doek; vervang de batterij indien nodig
Afvoeren van batterijen	Niet bij het huishoudelijk afval weggooien, inleveren bij een inzamelpunt
Programmering	Koppelen met de ontvanger van het ventilatieapparaat (paring)
Garantie	Niet gespecificeerd

Veelgestelde vragen - RFZ ZEHNDER

Hoe installeer ik de batterij in de RFZ-afstandsbediening?

Open het compartiment aan de achterkant van de afstandsbediening. Plaats de CR2032-batterij met de juiste polariteit: eerst de positieve kant (+), druk dan de negatieve kant (-) in tot deze vastklikt.

Hoe vervang ik de oude batterij?

Gebruik een schroevendraaier om de batterij aan de negatieve kant (-) los te wrikken. Vervang deze door een nieuwe CR2032-batterij. Na vervanging blijven de opgeslagen functies behouden.

Hoe monteer ik de afstandsbediening aan de muur?

Bevestig de montageplaat A aan de muur met schroeven en pluggen (op een inbouwdoos of direct) of plak deze met de zelfklevende strips op een glad, niet-metalen oppervlak. De aanduiding 'TOP' moet bovenaan staan.

Hoe demonteer ik de afstandsbediening?

Schuif de afstandsbediening met het frame ongeveer 5 mm omhoog om de bevestigingsklauwen vrij te maken, en maak deze vervolgens voorzichtig los. Verwijder nooit het frame zonder het eerst te laten schuiven, anders kan de montageplaat beschadigd raken.

Hoe programmeer ik de RFZ-zender met de ontvanger van het ventilatieapparaat?

Schakel het ventilatiesysteem uit en vervolgens weer in. U heeft 10 minuten om te programmeren. Houd de knoppen '1' en '⊗' minimaal 6 seconden ingedrukt tot beide LED's rood en daarna groen branden. Test daarna de standen.

Wat betekenen de LED's op de afstandsbediening?

Korte groene linker-LED: stand 1 of 3. Korte groene rechter-LED: stand 2 of timer 3. Beide rood 1 seconde: apparaat reageerde niet na meerdere pogingen. Beide rood afwisselend: instelmodus zonder ventilatie. Beide groen 1 seconde: programmering geslaagd.

Hoe lang gaat de batterij van de RFZ-afstandsbediening mee?

De levensduur is ongeveer 5 jaar bij maximaal 10 gebruiksbeurten per dag. Frequentere verkorting van de levensduur.

Hoe gebruik ik de timerfunctie?

Druk kort op de knop '⊗' om stand 3 gedurende 10 minuten te activeren. Druk langer dan 2 seconden om deze 30 minuten te activeren. De rechter-LED brandt groen.

Wat zijn de knoppen en hun functies?

Knop '1': stand 1 (laag). Knop '2': stand 2 (gemiddeld). Knop '3': stand 3 (hoog). Knop '⊗': timer (stand 3 gedurende 10 of 30 minuten).

Wat te doen als het ventilatieapparaat niet reageert op de afstandsbediening?

Controleer eerst de batterij. Indien correct, voer een nieuwe programmering uit: schakel het systeem uit en weer in, houd dan de knoppen '1' en '⊗' 6 seconden ingedrukt tot de LED's groen knipperen. Als het probleem aanhoudt, neem contact op met een installateur.

GEBRUIKSAANWIJZING RFZ ZEHNDER

De CMFe R, WHR RF, ComfoAir RF, ComfoD RF en Santos RF können draadloos op afstand worden bediend m.b.v. een zender (RFZ). Deze beschikt over 4 knuppen om de ventilatorstand in te stellen. Stand 1, stand 2, stand 3 en een tijdsvertraging.

Voordat de ontvanger in het ventilatietoestel op afstand bediend kan worden, moet(en) de zender(s) eerst op de ontvanger worden afgestemd. De ontvanger is eenvoudig achteraf op een ventilatietoestel+zonder standard RF bediening te installereren. Indien de combinatie 3-standenschakelaar/ontvanger is geinstallerd, is het hoogst ingeschakelde toerental leidend. De zender kan eenvoudig aan de wand worden geplakt of geschroefd.

De afstandsbediening werkt op een lithium-batterij (type: CR 2032). Een neue batterij heeft een levensduur van ongeveer vrijelijk bij maximaal tienschakelacties per dag. De levensduur worden korternaarmate de schakelaar vaker worden gebruikt.

4 - NL

Batterijplaatsen

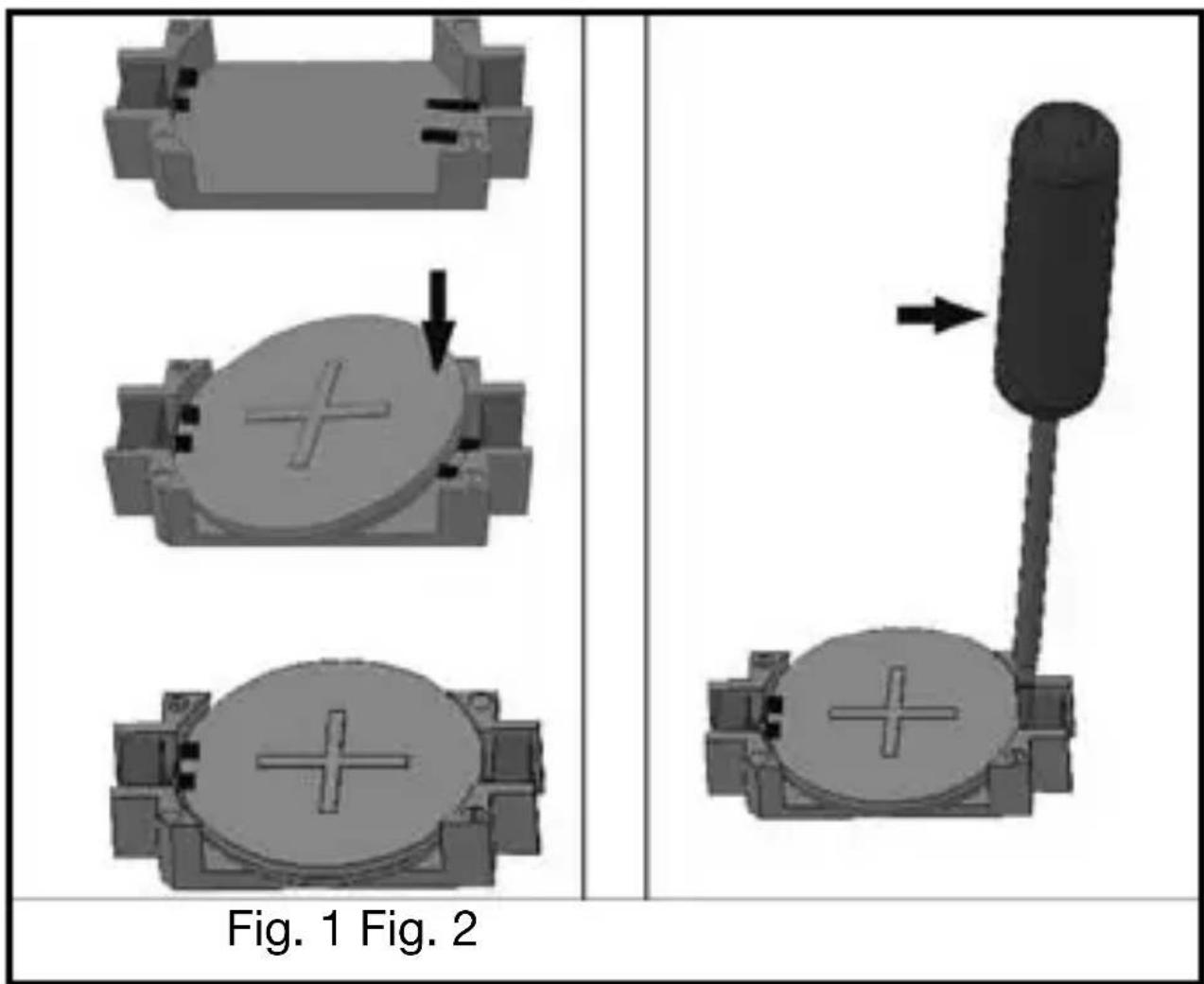

Let op: De draadloze schakelaar werkst nicht als de batterij verkeerd om is geplaatst. Een verkeerd geplaatste batterij kan de elektronica beschaden. De batterij moet aan achechterzijde van de schakelaar geplaatst worden. Plaats de batterij met de gregraveerde plus (+) blijvend zichtaar eerst aan de (+) zijde in de houder en daarna worden de batterij aan de (-) zijde vast geklikt in de houder(fig.1).

Batterij verrangen

Demonteer de batterij met een schroevendraier (fig.2) aan de (-) ziche uit de houder. Na het verwangen van de batterij blijven de opgeslagen functies behouden.

Let op: Gooi lege batterijen nicht bij het huisvuil, maar breng zeaar deinzamelpunten voor Klein chemisch afval.

NL-5

Montage

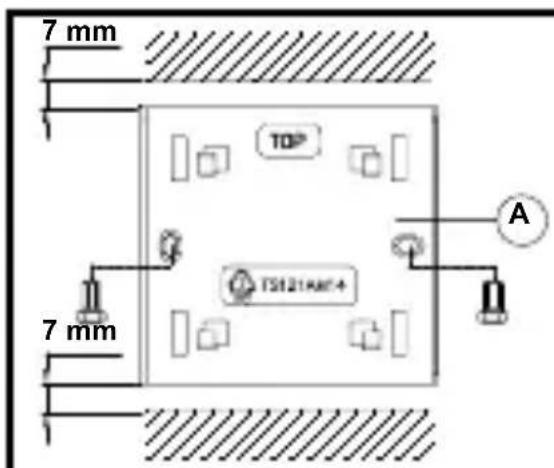

1. Bevestig de borgplaat A (fig. 3) met de bijgeleverde schroeven op een inbouwdoos resp.rechtstreeks aan de muur met de schroeven en pluggen. De markingering "TOP" dient zich aan de boenzijde van de borgplaat te bevinden.

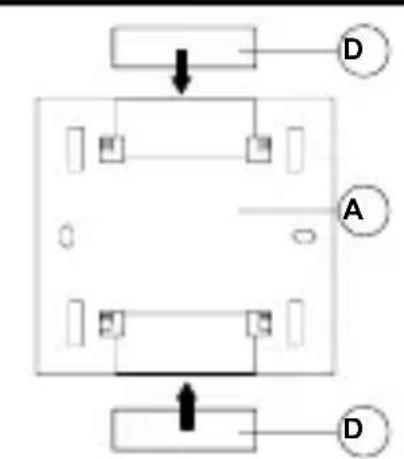

Of bevestig de borgplaat A (fig.4) met de bijgeleverde plakstroken(D) op een glad/ vlak oppervlak ( dit mag geen metaalachtige oppervlakte zichn)

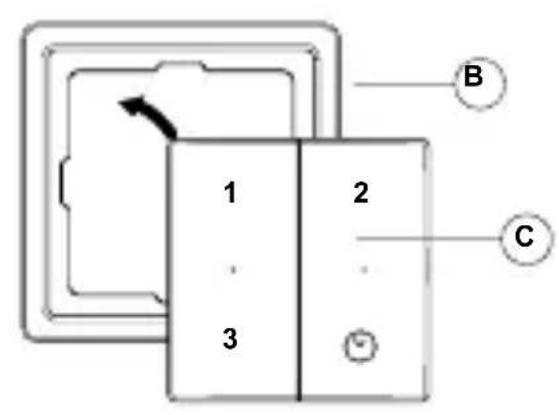

1. Plaats de draadloze schakelaar C (fig.5) zodanig in het frame B, dat hij vastklikt.

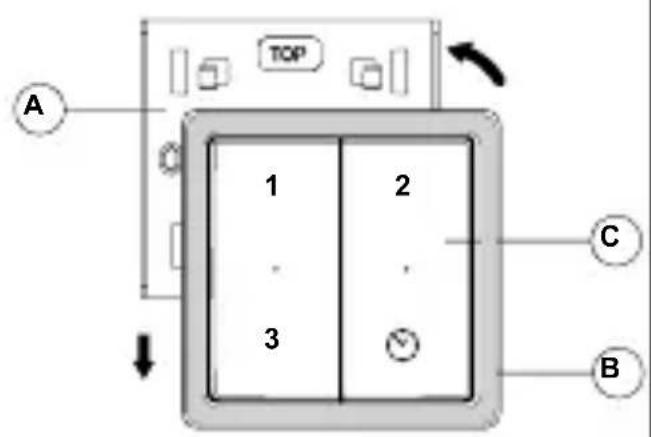

2. Plaats de draadloze schakelaar met frame ca. 5mm boven de borgplaat A en breng deze maar beneden, totdat hij in de klauwen van de borgplaat vastklikt. (fig.6)

Fig 3.

Fig 4.

Fig 5.

Fig 6.

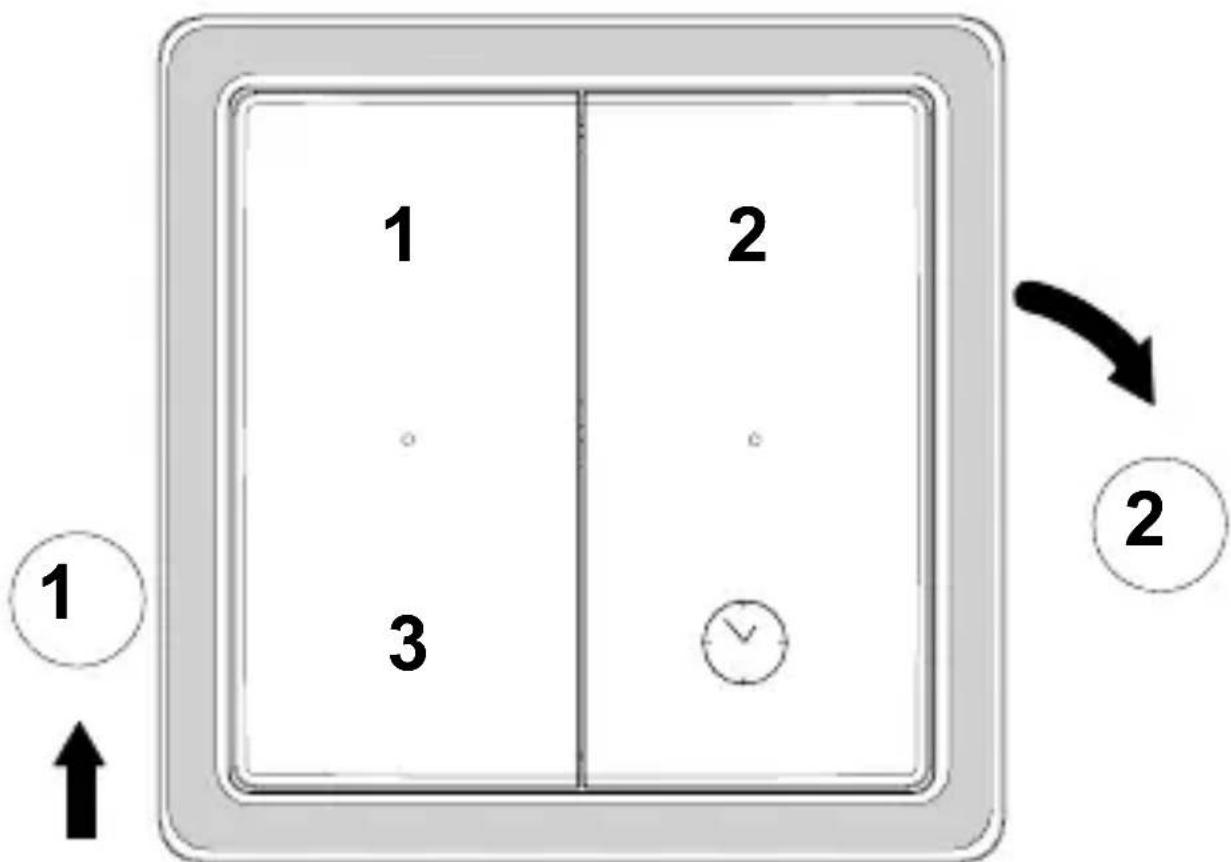

Demontage

Het frame zit d.m.v. bevestigingsklauwen vast in de borgplaat. Trek het frame er nooit af,+zonder hem vooraf maar boven te schuiven, omdat anders de borgplaat worden beschadigd. (fig.7)

1. Schuif de draadloze schakelaar met frame ca. 5mm maar boven.
2. Trek nu de schakelaar met frame los.

Fig.7

NL-9

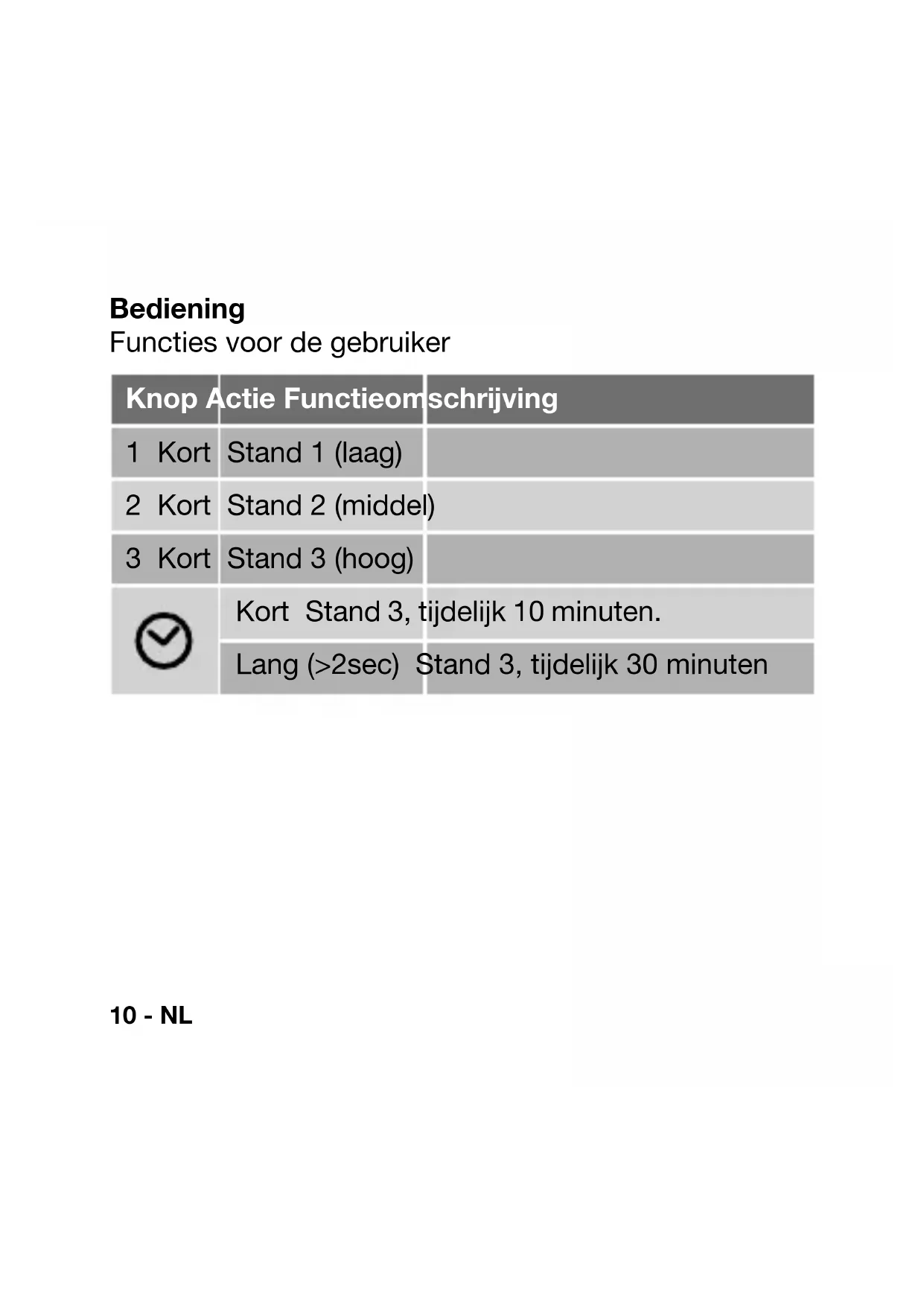

Bediening

Functies voor de gebruiker

Knop Actie Functieom	schrijving
1 Kort Stand 1 (laag)
2 Kort Stand 2 (middel)
3 Kort Stand 3 (hoog)
©	Kort Stand 3,ijdelijk 10 minutes.
	Lang (>2sec) Stand 3,ijdelijk 30 minutes

10 - NL

Functies voor de installerateur

Afstemming:tussen het ventilatiestoestel en deschakelaar RFZ

Standaard 1 of meerdere schakelaars op 1 ventilatiestoestel

1.Haal de spanning van het ventilatiesystem en schakel daarna de spanning wee in. Er is nu 10 minutes vrij om te programmeren.
2. Houd de drukknop “1” + drukknop “ ⊙” tenminste 6 sec. ingedrukt
3. De beidenindicatieslichten rood en daarna groen op.Het afstemmen is voltooid.(de schakelaarkrijgt het adres van het ventilatietoestel)
4. Test de 3 standen na het programmeren van beschakelaar.

Voor de tweede of volgende schakelaar: herhaal stap 1 t/m 4.

Meerdere ventilatiestoestelen op 1 schakelaar.

1. Haal de spanning van het ventilatiesystem en schakel daarna de spanning waar in. Er is nu 10 minutes vrij om te programmeren.
2. Houd de drukknop “2” + drukknop “ ⊙ ” tenminste 6 sec. ingedrukt
3. De beidenindicatieslichten rood en daarna groen op.Het afstemmen is voltooid (het ventilatietoestel krijgt het adres van deschakelaar)
4. Test de 3 standen na het programmeren van beschakelaar

Voor de tweede of volgende ventilatietoestel: herhaal stap 1 t/m4.

Ventilatiestoestel op 1 schakelaar met willekeurig adres.

1. Haal de spanning van het ventilatiesystem en schakel daarna de spanning waar in. Er is nu 10 minutes vrij om te programmeren.
   2.Houd de drukknop "3" + drukknop " 0" tenminste 6 sec. ingedrukt
2. De beidenindicatieslichten rood en daarna groen op.Het afstemmen is voltooid.(het ventilatietoestel R krijgt een willekeurig adres van de schakelaar)
3. Test de 3 standen na het programmeren van de schakelaar

LED situations

Linker LED Licht kort groen op: het ventilatiestoestel wordt in stand 1 of 3 gezet.

Rechter LEDlicht kort groen op: het ventilatiestoestel wordt in stand 2 of tijdelijk in stand 3 gezet.

■ Beide LED's lichten 1 seconde rood op: het ventilatietoestel heeft na een aantal pogingen nog nicht gereageerd.

■ Beide LED's lichten afwisselend rood op: Deschakelaar staat in de afstemmingsmode maar de het ventilatietoestel Niet. Er kan daardoor geen afstemmingplaatsvinden. Het afwisselend knipperen duurt ca. 1 minuut.

■ Beide LED's lichten 1 seconde groen op: Deafstemming is voltooid.

Delivery includes

■ RFZ remote control 1 x
■ Battery type CR 2032 1 x
Tape 14 × 33 ~mm 2 ×
Fixing screws 2 x
Fixing plugs 2 x
Manual 1x

Introduction

Zehnder Group Nederland B.V.

Lingenstraße 2 · 8028 PM · Postbus 621 · 8000 AP Zwolle
