GEBRUIKSAANWIJZING ConfoControl Luxe ZEHNDER

Alle rechten voorbehouden.

Bij de samenstelling van deze handleiding is uiterste zorg betracht, de uitgever kan echter niet verantwoordelijk worden gehouden voor enige schade ontstaan door het ontbreken of onjuist vermelden van informatie in deze handleiding.

Inhoudsopgave

1 INLEIDING 1

1.1 Voorwoord 1
1.2 Garantie en aansprakelijkheid 1

1.2.1 Algemeen 1
1.2.2 Garantiebepalingen 1
1.2.3 Aansprakelijkheid 1

1.3 Veiligheidsvoorschriften 1

1.3.1 Toegepaste pictogrammen 1

2 VOOR DE GEBRUIKER 1

2.1 ComfoControl 2
2.2 Gebruik van ComfoControl 2

2.2.1 Dag en tijd instellen 2

2.2.2 Comforttemperatuur instellen 3

2.2.3 Ventilatiehoeveelheid instellen 3
2.2.4 Wasemkap in- en uitschakelen 4
2.2.5 Toevoer- en afvoerventilator in- en uitschakelen 4
2.2.6 Ventilatieprogramma instellen 5

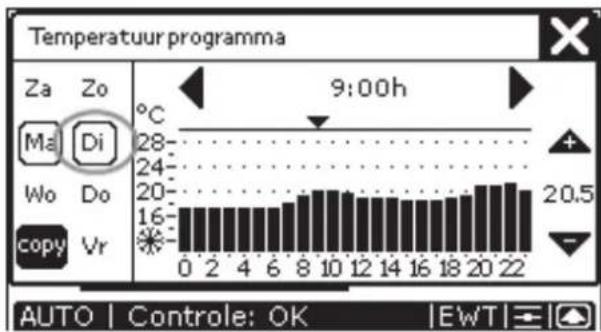

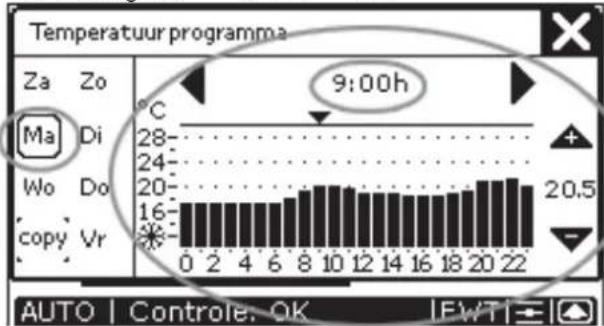

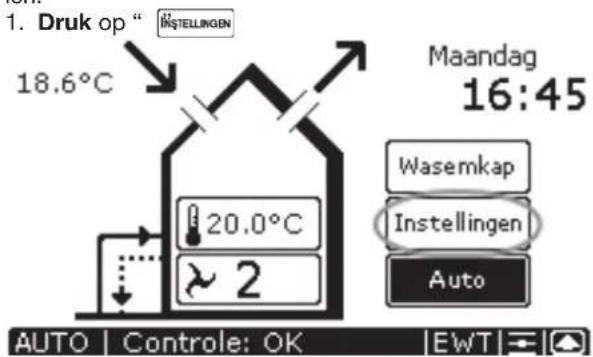

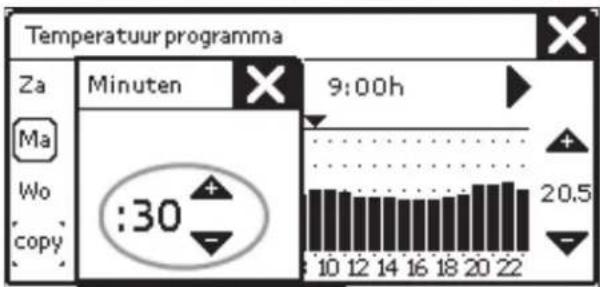

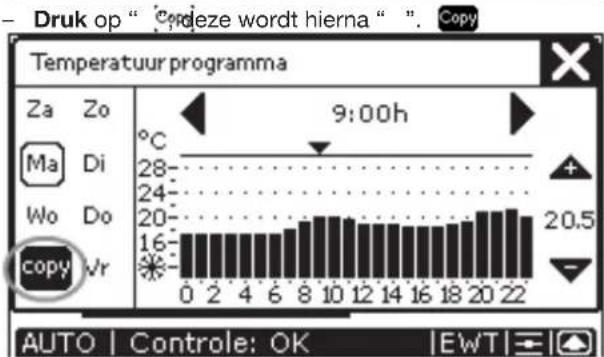

2.2.7 Temperatuurprogramma instellen 6

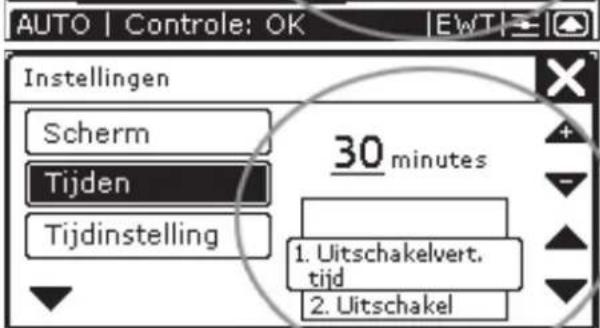

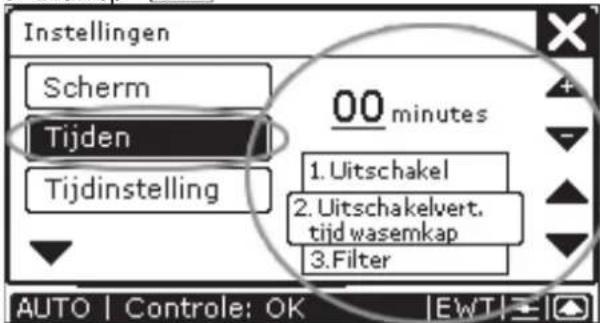

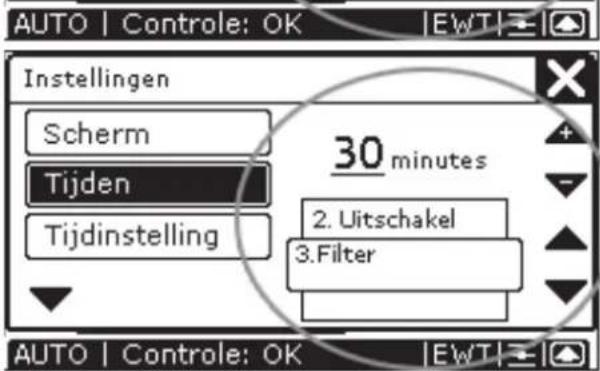

2.2.8 Tijdvertragingen instellen 7

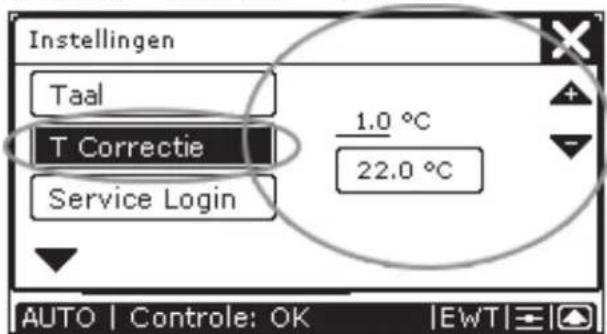

2.2.9 Temperatuurcorrectie instellen 8
2.2.10 Scherm instellen 8

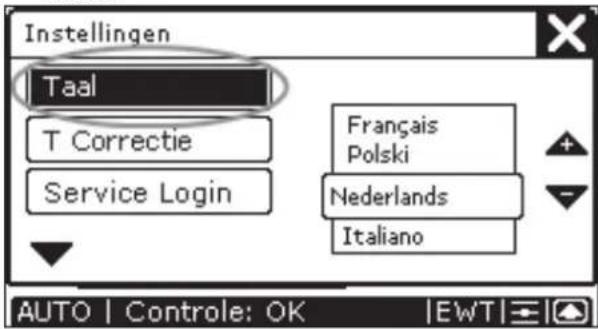

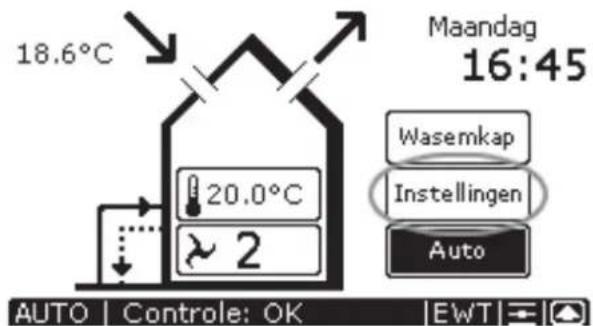

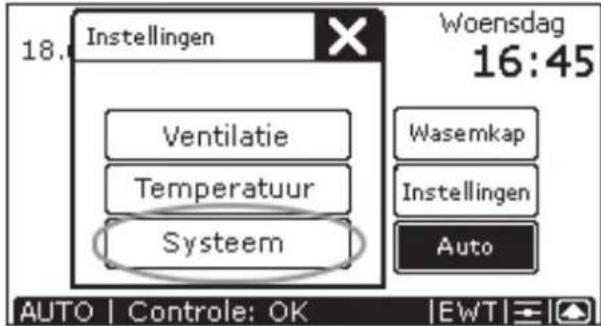

2.2.11 Taal instellen 8

2.3 Systeemgegevens 9

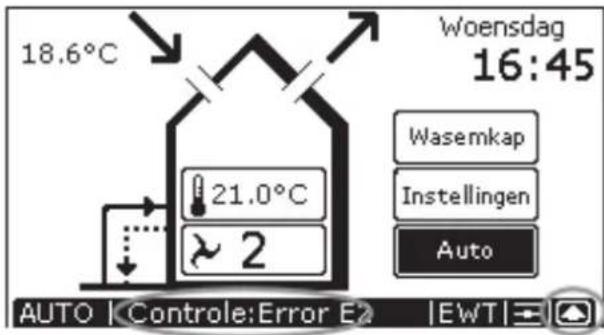

2.3.1 Storingsmeldingen op ComfoControl 9

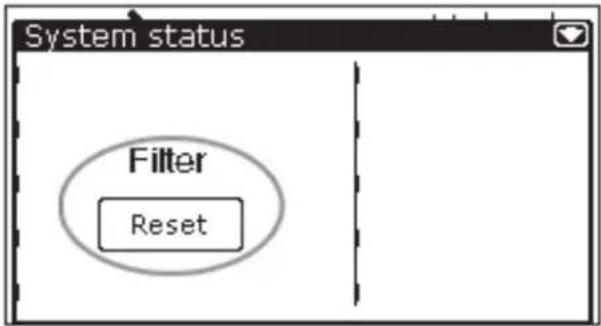

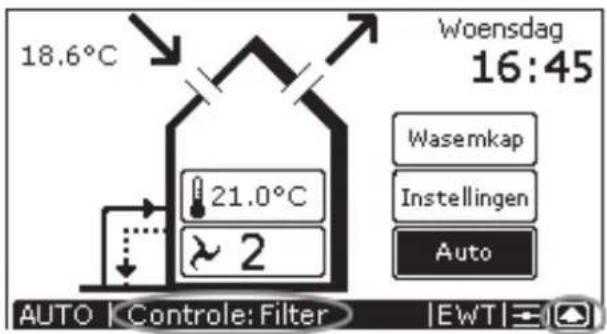

2.3.2 Filterwaarschuwing op ComfoControl 9

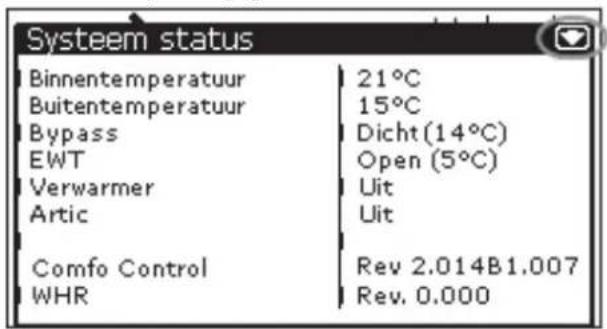

2.3.3 Informatie over status op ComfoControl 10

2.4 Einde van levensduur 10

3 VOOR DE INSTALLATEUR 10

3.1 Installatievoorwaarden 10
3.2 Installatie van ComfoControl 10

3.2.1 Transport en uitpakken 10
3.2.2 Controle van levering 10

3.3 Montage aan wand 11
3.4 Aansluiting op ventilatiesysteem 11
3.5 Aansluiting van externe temperatuursensor 11

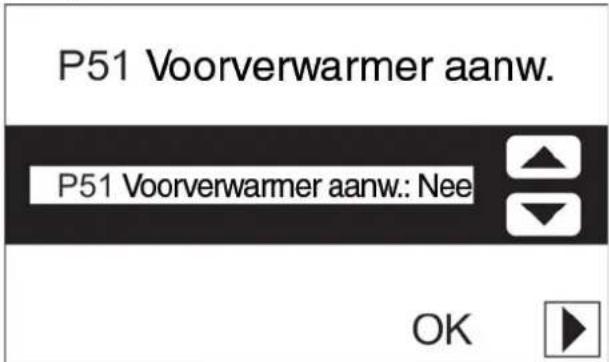

3.6 In bedrijf nemen van ventilatie- en koelsysteem 11

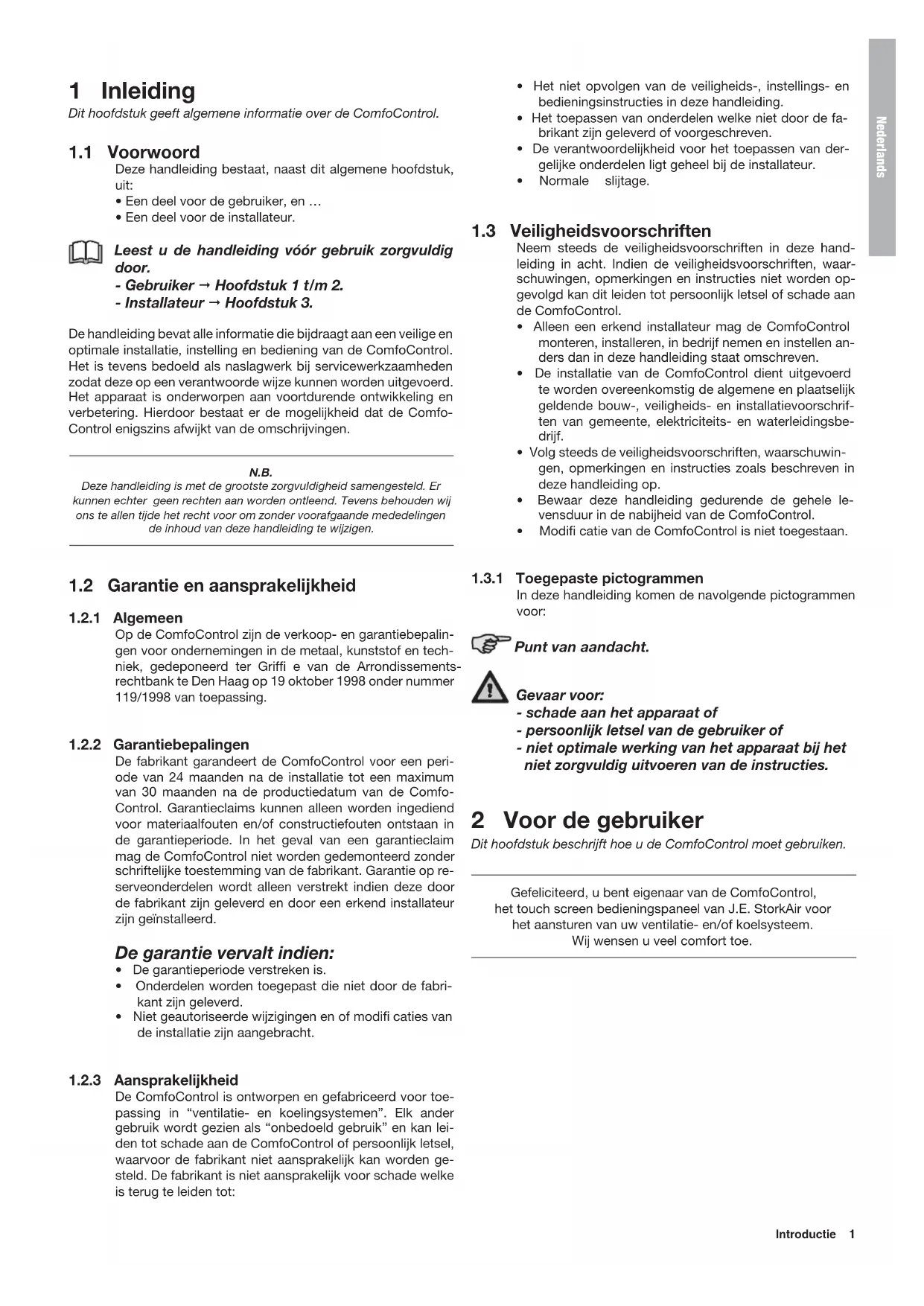

1 Inleiding

Dit hoofdstuk geeft algemene informatie over de ComfoControl.

1.1 Voorwoord

Deze handleiding bestaat, naast dit algemene hoofdstuk, uit:

• Een deel voor de gebruiker, en ...
• Een deel voor de installateur.

Leest u de handleiding vóór gebruik zorgvuldig door.

• Gebruiker → Hoofdstuk 1 t/m 2.
• Installateur → Hoofdstuk 3.

De handleiding bevat alle informatie die bijdraagt aan een veilige en optimale installatie, instelling en bediening van de ComfoControl. Het is tevens bedoeld als naslagwerk bij servicewerkzaamheden zodat deze op een verantwoorde wijze kunnen worden uitgevoerd. Het apparaat is onderworpen aan voortdurende ontwikkeling en verbetering. Hierdoor bestaat er de mogelijkheid dat de Comfo-Control enigszins afwijkt van de omschrijvingen.

N.B.

Deze handleiding is met de grootste zorgvuldigheid samengesteld. Er kunnen echter geen rechten aan worden ontleend. Tevens behouden wij ons te allen tijde het recht voor om zonder voorafgaande mededelingen de inhoud van deze handleiding te wijzigen.

1.2 Garantie en aansprakelijkheid

1.2.1 Algemeen

Op de ComfoControl zijn de verkoop- en garantiebepalingen voor ondernemingen in de metaal, kunststof en techniek, gedeponeerd ter Griffi e van de Arrondissementsrechtbank te Den Haag op 19 oktober 1998 onder nummer 119/1998 van toepassing.

1.2.2 Garantiebepalingen

De fabrikant garandeert de ComfoControl voor een periode van 24 maanden na de installatie tot een maximum van 30 maanden na de productiedatum van de ComfoControl. Garantieclaims kunnen alleen worden ingediend voor materiaalfouten en/of constructiefouten ontstaan in de garantieperiode. In het geval van een garantieclaim mag de ComfoControl niet worden gedemonteerd zonder schriftelijke toestemming van de fabrikant. Garantie op reserveonderdelen wordt alleen verstrekt indien deze door de fabrikant zijn geleverd en door een erkend installateur zijn geïnstalleerd.

De garantie vervalt indien:

• De garantieperiode verstreken is.
• Onderdelen worden toegepast die niet door de fabrikant zijn geleverd.
• Niet geautoriseerde wijzigingen en of modifi caties van de installatie zijn aangebracht.

1.2.3 Aansprakelijkheid

De ComfoControl is ontworpen en gefabriceerd voor toepassing in "ventilatie- en koelingsystemen". Elk ander gebruik wordt gezien als "onbedoeld gebruik" en kan leiden tot schade aan de ComfoControl of persoonlijk letsel, waarvoor de fabrikant niet aansprakelijk kan worden gesteld. De fabrikant is niet aansprakelijk voor schade welke is terug te leiden tot:

• Het niet opvolgen van de veiligheids-, instellings- en bedieningsinstructies in deze handleiding.
• Het toepassen van onderdelen welke niet door de fabrikant zijn geleverd of voorgeschreven.
• De verantwoordelijkheid voor het toepassen van dergelijke onderdelen ligt geheel bij de installateur.
• Normale slijtage.

1.3 Veiligheidsvoorschriften

Neem steeds de veiligheidsvoorschriften in deze handleiding in acht. Indien de veiligheidsvoorschriften, waarschuwingen, opmerkingen en instructies niet worden opgevolgd kan dit leiden tot persoonlijk letsel of schade aan de ComfoControl.

• Alleen een erkend installateur mag de ComfoControl monteren, installeren, in bedrijf nemen en instellen anders dan in deze handleiding staat omschreven.
• De installatie van de ComfoControl dient uitgevoerd te worden overeenkomstig de algemene en plaatselijk geldende bouw-, veiligheids- en installatievoorschriften van gemeente, elektriciteits- en waterleidingsbedrijf.
• Volg steeds de veiligheidsvoorschriften, waarschuwingen, opmerkingen en instructies zoals beschreven in deze handleiding op.
• Bewaar deze handleiding gedurende de gehele levensduur in de nabijheid van de ComfoControl.
• Modifi catie van de ComfoControl is niet toegestaan.

1.3.1 Toegepaste pictogrammen

In deze handleiding komen de navolgende pictogrammen voor:

Punt van aandacht.

Gevaar voor:

• schade aan het apparaat of
• persoonlijk letsel van de gebruiker of
• niet optimale werking van het apparaat bij het niet zorgvuldig uitvoeren van de instructies.

2 Voor de gebruiker

Dit hoofdstuk beschrijft hoe u de ComfoControl moet gebruiken.

Gefeliciteerd, u bent eigenaar van de ComfoControl, het touch screen bedieningspaneel van J.E. StorkAir voor het aansturen van uw ventilatie- en/of koelsysteem.

Wij wensen u veel comfort toe.

2.1 ComfoControl

De ComfoControl stuurt uw ventilatie- en/of koelsysteem aan.

- De ComfoControl is in de woonkamer aan de muur gemonteerd en communiceert van daar uit met uw ventilatie- en/of koel-systeem.

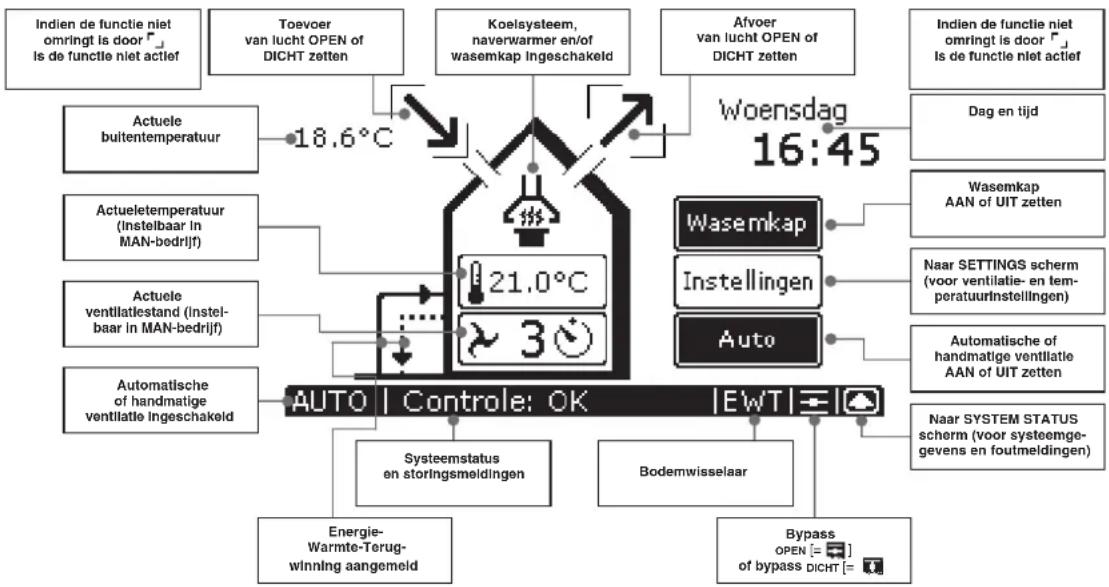

In het onderstaande overzicht wordt kort toegelicht welke zaken afgelezen kunnen worden.

Het bedieningspaneel van de ComfoControl heeft een touch screen. Alle instellingen kunnen dus door middel van vingeraanraking opgevraagd, doorgevoerd en bevestigd worden.

2.2 Gebruik van ComfoControl

Met de ComfoControl kunnen de volgende zaken gedaan worden:

• Het instellen van de dag en tijd.
• Het instellen van de comforttemperatuur.
• Het instellen van de ventilatiehoeveelheid.
• Het in- en uitschakelen van de wasemkap.
• Het in- en uitschakelen van de toevoer- en afvoerventilator.

Als uw ventilatiesysteem is uitgerust met een openhaardregeling, kunnen de toevoer- en afvoerventilator niet in- en uitgeschakeld worden.

• Het instellen van een eigen ventilatieprogramma.
• Het instellen van een eigen temperatuurprogramma.
• Het instellen van een tijdvertraging voor enkele ventilatieregelingen.
• Het instellen van een temperatuurcorrectie.
• Het instellen van het scherm.
• Het instellen van de taal.

In de volgende paragrafen worden de bovengenoemde zaken kort toegelicht.

2.2.1 Dag en tijd instellen

Via de ComfoControl kunnen:
- De dag en tijd ingesteld worden.

Hierbij moet u de volgende handelingen uitvoeren:

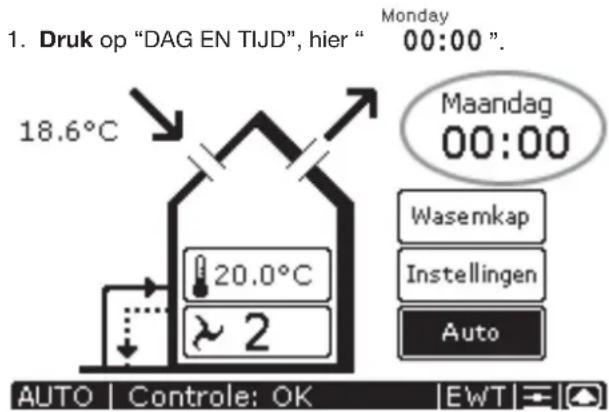

1. Druk op "DAG EN TIJD", hier " Monday 00:00 ". 18.6°C Maandag 00:00 20.0°C Wasemkap Instellingen Auto AUTO | Controle: OK | EWT |

1. Druk op " of " om de dag in te stellen.
2. Druk op linker "▼" of "▲" om de uren in te stellen.
3. Druk op rechter "▼" of "▲" om de minuten in te stellen.

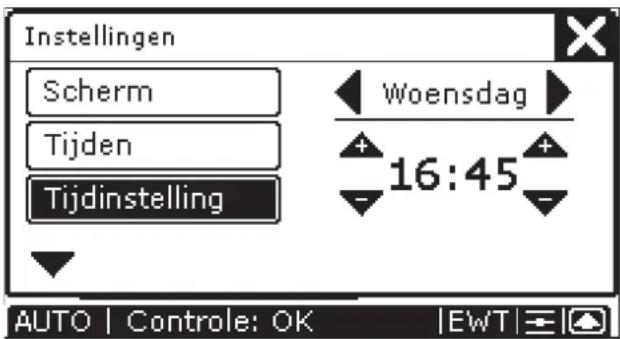

Instellingen Scherm Tijden Tijdinstelling Woensdag 16:45 AUTO | Controle: OK | EWT

1. Druk op "☒" om de instellingen te bevestigen en naar het hoofdscherm terug te keren.

Als er niets gedaan wordt, keert de ComfoControl na 30 seconden automatisch terug naar het hoofdscherm. De instellingen worden hierbij opgeslagen.

2.2.2 Comforttemperatuur instellen

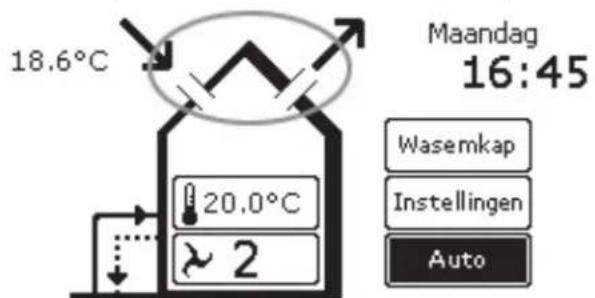

1. Druk op "COMFORTTEMPERATUUR", nu "20.0°C

18.6°C Maandag 16:45 20.0°C 2 Wasemkap Instellingen Auto

AUTO | Controle: OK | EWT

1. Druk op " ☺ of " -om de comforttemperatuur in te stellen.
2. Druk op "Xom de instellingen te bevestigen en naar het hoofdscherm terug te keren.

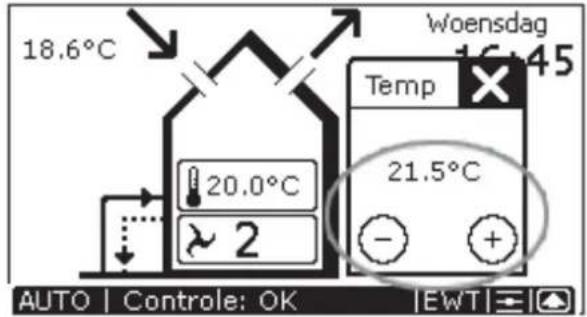

18.6°C Woensdag 20.0°C 2 21.5°C Temp AUTO | Controle: OK | EWT |

Comfounit

De comforttemperatuur.Uw ventilatiesysteem met comfortunit probeert continu de temperatuur van de ruimte waarin het bedieningspaneel zich bevindt, op het niveau van de ingestelde comforttemperatuur te houden.

Hiertoe kan het systeem de bypass openen of de actieve koeling inschakelen.

- De comforttemperatuur kan worden ingesteld tussen KOEL en WARM. Hiertussen kunt u temperaturen instellen tussen 18°C en 24°C.

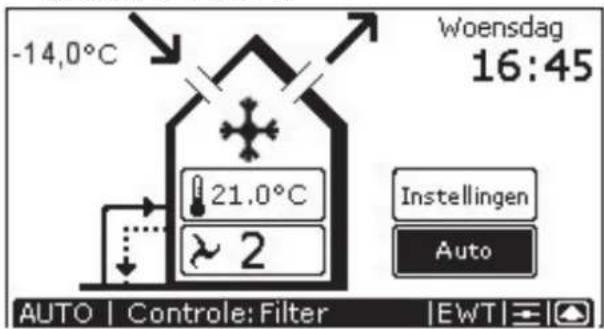

-14,0°C Woensdag 16:45 21,0°C ~ 2 Instellingen Auto AUTO | Controle: Filter | EWT |

• Wanneer KOEL wordt ingesteld, zal het systeem streven naar een zo laag mogelijke temperatuur. Wanneer de omstandigheden het toelaten, zal de actieve koeling worden ingeschakeld. Gebruik deze stand, wanneer u de woning sterk wilt afkoelen.
• Wanneer WARM wordt ingesteld, zal de actieve koeling nooit inschakelen en blijft de bypass gesloten. Gebruik deze stand, wanneer u de verwarming hoog zet.
• Uw warmteterugwinunit is uitgerust met een systeem, dat detecteert of het zomer of winter is. In de zomer mag de actieve koeling inschakelen, terwijl dat in de winter onder normale omstandigheden niet wenselijk is. Wilt in de winter desondanks de actieve koeling gebruiken, stel dan de temperatuur in op "KOEL".

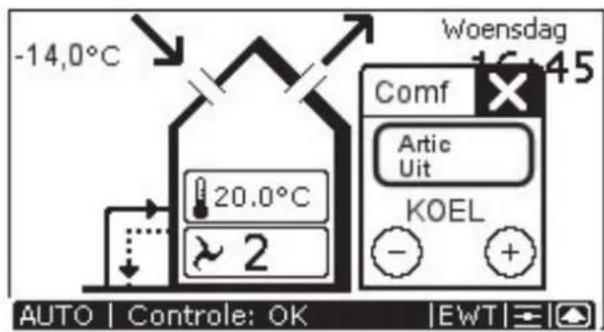

-14,0°C Woensdag 15:45 20,0°C ~ 2 Comf Antic Uit KOEL - + AUTO | Controle: OK | EWT |

- De actieve koeling kan worden uitgeschakeld. In het scherm waarin de comforttemperatuur wordt ingesteld, treft u hiertoe een knop aan, die in de stand "ARTIC Auto" of ARTIC Uit"kan staan. Kies "ARTIC Uit" wanneer u niet wilt dat de actieve koeling inschakelt, zelfs wanneer de woning warmer wordt dan de ingestelde comforttemperatuur.

Als er niets gedaan wordt, keert de ComfoControl na 30 seconden automatisch terug naar het hoofdscherm. De instellingen worden hierbij opgeslagen.

2.2.3 Ventilatiehoeveelheid instellen

Hierbij moet u de volgende handelingen uitvoeren:

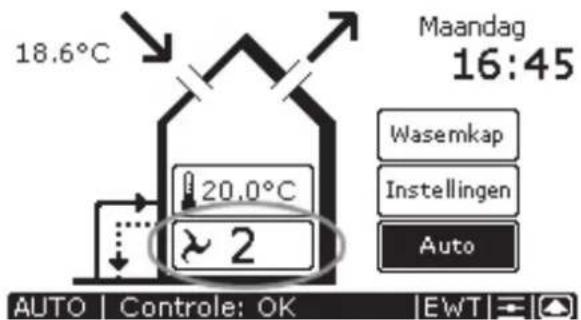

1. Druk op "VENTILATIESTAND", nu "2".

18.6°C Maandag 16:45 20.0°C 2 Wasemkap Instellingen Auto AUTO | Controle: OK | EWT |

1. Druk op "⊕" of "⊖" om de ventilatiehoeveelheid in te stellen.
2. Druk op " om de instellingen te bevestigen en naar het hoofdscherm terug te keren.

18.6°C Woensdag 21.0°C 2 Wasemkap 3 AUTO | Controle: OK | EWT |

Als er niets gedaan wordt, keert de ComfoControl na 30 seconden automatisch terug naar het hoofdscherm. De instellingen worden hierbij opgeslagen.

Er kunnen 4 ventilatiehoeveelheden/-standen ingesteld worden. Dat zijn:

• Stand "→ Afwezig."
• Gebruik bij afwezigheid.
• Stand 1" → Laagstand.
• Gebruik bij lage ventilatiebehoefte.
• Stand 2 " → Normaalstand.

• Gebruik bij normale ventilatiebehoefte.

• Stand 3 " → Hoogstand.

• Gebruik bij koken, douchen en als extra ventilatie gewenst is.
• Stand ^3 → Hoogstand, met ingestelde uitschakelvertraging. Zie § 2.2.8.
• Gebruik bij koken, douchen en als extra ventilatie gewenst is.

Tijdens handmatige ventilatie zal er geen "AUTO", maar standaard "MANp de ComfoControl zichtbaar zijn.

Indien u de automatische ventilatie weer wilt inschakelen, doe dan het volgende:

- Druk op "AUTO" om terug te keren naar de automatische ventilatie.

2.2.4 Wasemkap in- en uitschakelen

Hierbij moet u de volgende handelingen uitvoeren:

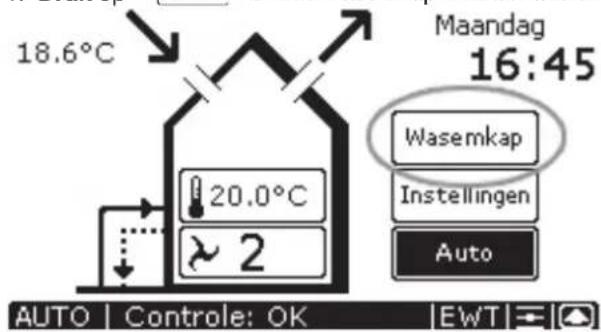

1. Druk op " VENTILATE " om de wasemkap in te schakelen.

18.6°C Maandag 16:45 20.0°C 2 Wasemkap Instellingen Auto AUTO | Controle: OK | EWT |

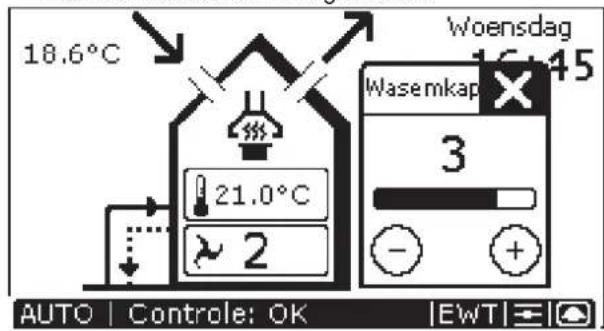

1. Druk op " ☺ of " " om de ventilatiestand voor de wasemkap in te stellen.
2. Druk op "☒" om de instellingen te bevestigen en naar het hoofdscherm terug te keren.

18.6°C Woensdag 21.0°C 2 3 Wesemkap AUTO | Controle: OK | EWT |

Het symbool voor de wasemkap ("") verschijnt op de ComfoControl als deze ingeschakeld is.

1. Druk weer op "WASJIGP de wasemkap uit te schakelen.

Let op!

Als er een uitschakelvertraging is ingesteld voor de wasemkap, zie § 2.2.8 voor meer informatie over uitschakelvertragingen, dan zal de wasemkap niet onmiddellijk uitgeschakeld worden, maar pas als de ingestelde tijd van de uitschakelvertraging verstreken is.

Het symbool voor de wasemkap ("") verdwijnt pas weer van de ComfoControl als de ingestelde tijd van de uitschakelvertraging van de wasemkap verstreken is.

Let op!

Als er een uitschakelvertraging is ingesteld voor de wasemkap, zie § 2.2.8 voor meer informatie over uitschakelvertragingen, dan verschijnt op de knop waar normaal de ventilatiehoeveelheid kan worden ingesteld het symbool voor de uitschakelvertraging (" 😊") op de ComfoControl. De wasemkap zal dan uitgeschakeld worden na het ingestelde aantal minuten.

Vervolgens zal er bovendien geen ventilatiestand (" [→ →]) van de ventilatiehoeveelheid op de ComfoControl worden weergegeven op het moment dat de wasemkap ingeschakeld is. In plaats daarvan zal de ingestelde ventilatiestand van de wasemkap in het symbool van de wasemkap weergegeven worden. Dat zijn:

• “ 🚗 ” voor ventilatiestand 1 van de wasemkap.
• “ ” voor ventilatiestand 2 van de wasemkap.
• “ ” voor ventilatiestand 3 van de wasemkap.

Als de wasemkap ingeschakeld is, wordt de ingestelde ventilatiestand van de wasemkap in het symbool van de wasemkap (bv. " " ) weergegeven.

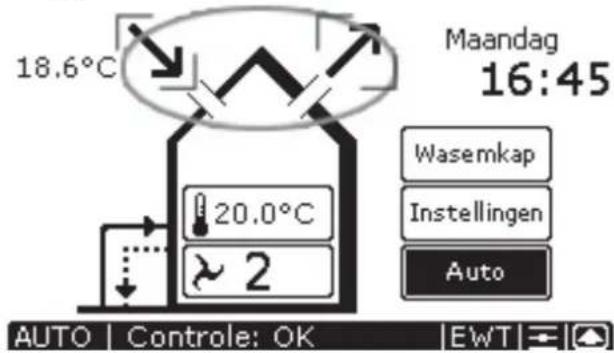

2.2.5 Toevoer- en afvoerventilator in- en uitschakelen Hierbij moet u de volgende handelingen uitvoeren:

1. Druk op " ∑" om de toevoerventilator uit te schakelen.
2. Druk op " [ ]" om de afvoerventilator uit te schakelen.

18.6°C Maandag 16:45 20.0°C ~ 2 Wasemkap Instellingen Auto AUTO | Controle: OK | EWT |

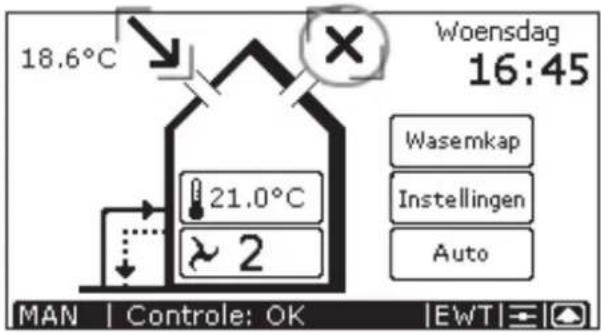

Na het uitschakelen van de toevoer- en afvoerventilator verschijnt " ✕" op de ComfoControl als symbool dat deze uitgeschakeld zijn.

1. Druk op "Xbij de toevoerventilator om deze weer in te schakelen.
2. Druk op " X " bij de afvoerventilator om deze weer in te schakelen.

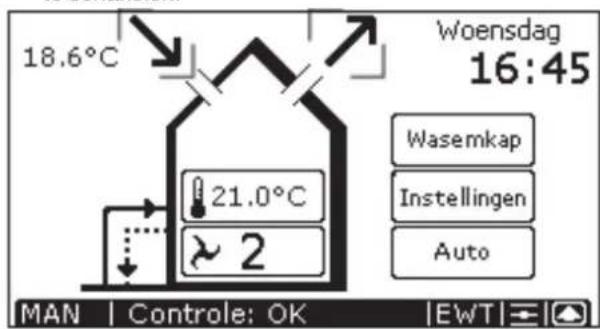

18.6°C Woensdag 16:45 21.0°C ~ 2 Wasemkap Instellingen Auto MAN | Controle: OK | EWT

Na het inschakelen van de toevoer- en afvoerventilator verschijnt op de ComfoControl " √" dan wel " ↗" als symbool dat deze weer ingeschakeld is.

18.6°C Woensdag 16:45 Wasemkap Instellingen Auto 21.0°C 2 MAN | Controle: OK | EWT |

Bedenk dat u bij het uitschakelen van de toevoer- of afvoerventilator tijdelijk geen balansventilatie in uw woning heeft.

Zodra de toevoer- of afvoerventilator uitgeschakeld is, zal er geen "AUTObaar standaard" MAN de ComfoControl zichtbaar zijn.

Als uw ventilatiesysteem is uitgerust met een openhaardregeling, kunnen de toevoer- en afvoerventilator niet in- en uitgeschakeld worden.

2.2.6 Ventilatieprogramma instellen

U kunt het ventilatieprogramma als volgt aanpassen/instellen:

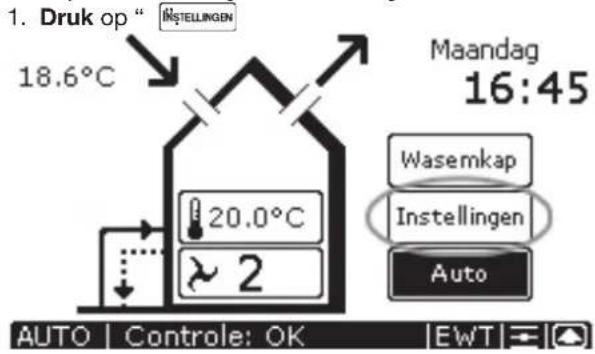

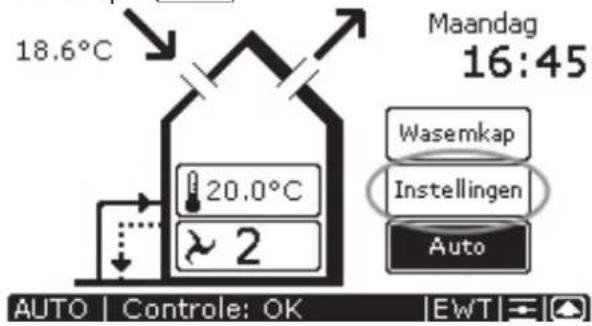

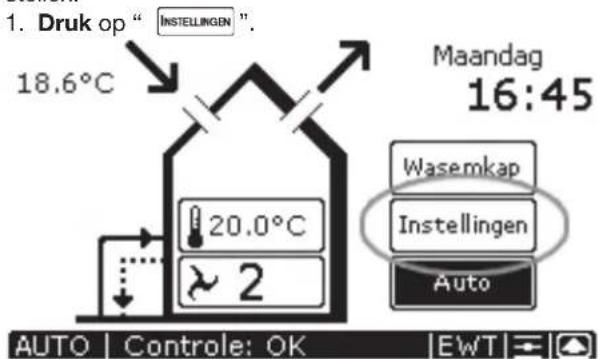

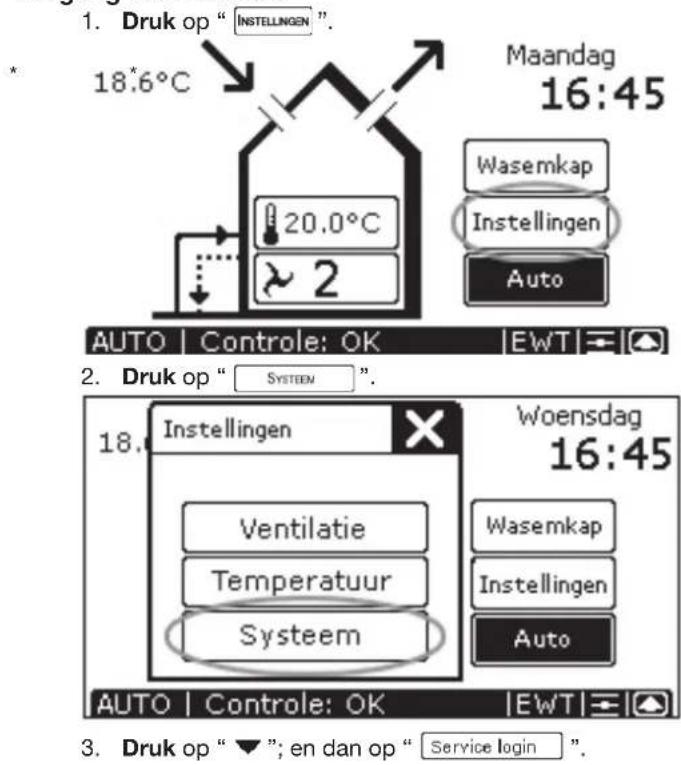

1. Druk op " Instellingen". 18.6°C Maandag 16:45 20.0°C 2 Wasemkap Instellingen Auto AUTO | Controle: OK | EWT |

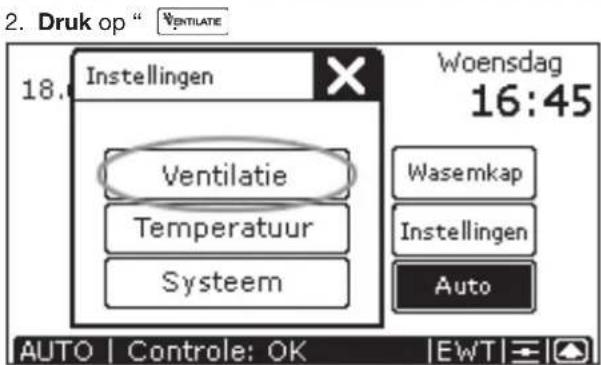

2. Druk op " VENTILATE 18. Instellingen Ventilatie Temperatuur Systeem Woensdag 16:45 Wasemkap Instellingen Auto AUTO | Controle: OK | EWT |

1. Programmeer het ventilatieprogramma.

2. Kies de dag: "Ma", "Di", "Wo", "Do", "Vr", "Za" of "Zo".

3. Kies het uur van de dag, 00:00u t/m 23:00u, met ◀" of "►".

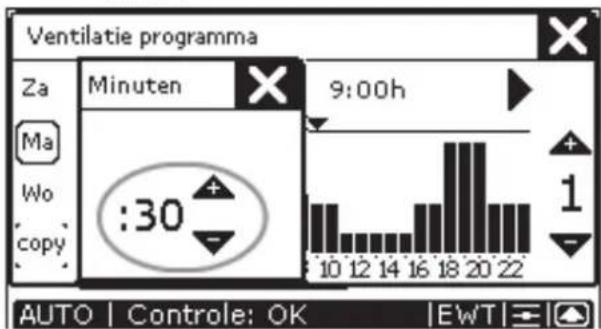

- Indien gewenst, druk dan op het uur van de dag, bijvoorbeeld: " 9:30h kies daarna de minuten met " ▼" of " ▲", bijvoorbeeld: " 9:30h".

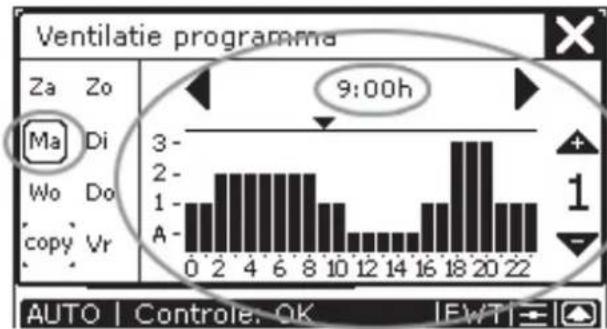

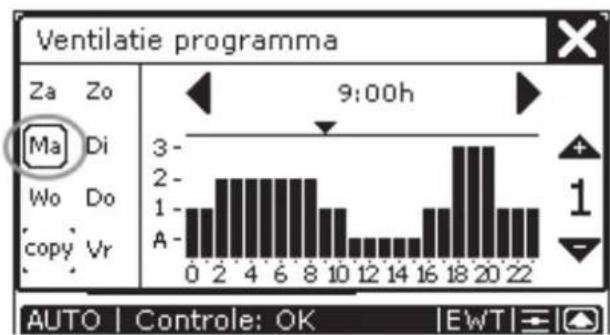

Ventilatie programma Za Minuten 9:00h Ma Wo copy :30 10 12 14 16 18 20 22 AUTO | Controle: OK EWT

- Kies de ventilatiestand, , 1, 2 of 3, bij elk uur van de dag met " " of".

Wilt u het ingestelde ventilatieprogramma naar de volgende (of een willekeurige andere) dag copiëren, maak dan gebruik van de “Copy”-functie. Doe hiervoor het volgende:

• Kies de dag, bijvoorbeeld: "Ma".

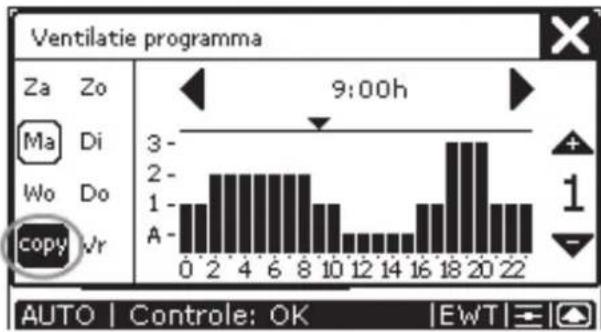

• Druk op "Copy"; deze wordt hierna "Copy".

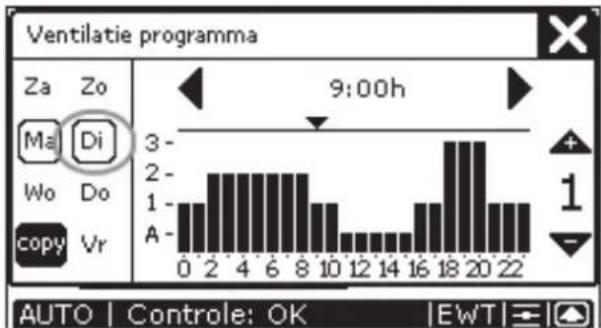

• Kies de dag waar hetzelfde ventilatieprogramma naar toe gecopieerd moet worden, bijvoorbeeld: "Di". Nu heeft "Tu" hetzelfde ventilatieprogramma als "Ma".

Ventilatie programma Za Zo Ma Di Wo Do copy Vr 9:00h 3- 2- 1- A- AUTO | Controle: OK | EWT |

1. Druk op "☒" om de instellingen te bevestigen en naar het hoofdscherm terug te keren.

Het ingestelde ventilatieprogramma werkt alleen in AUTO-ventilatie.

Als er niets gedaan wordt, keert de ComfoControl na 30 seconden automatisch terug naar het hoofdscherm. De instellingen worden hierbij opgeslagen.

2.2.7 Temperatuurprogramma instellen

Via de ComfoControl kan:

- Een eigen temperatuurprogramma ingesteld worden.

In de fabriek heeft de ComfoControl een standaard temperatuurprogramma gekregen. Indien gewenst, kunt u het standaard temperatuurprogramma wijzigen door het aan te passen aan uw eigen temperatuurbehoeften. Denk bijvoorbeeld aan een week- en weekendprogramma. U kunt het temperatuurprogramma als volgt aanpassen/instellen:

1. Druk op " INSTELLINGEN 18.6°C Maandag 16:45 20.0°C ~ 2 Wasemkap Instellingen Auto AUTO | Controle: OK | EWT |

1. Druk op " ^4 TEMPERATUREN

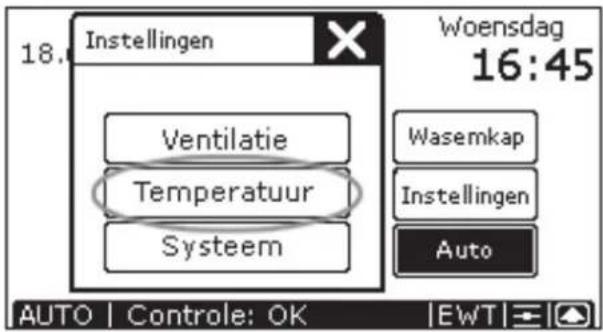

18. Instellingen Ventilatie Temperatuur Systeem Woensdag 16:45 Wasemkap Instellingen Auto AUTO | Controle: OK | EWT

1. Programmeer het temperatuurprogramma.

- Kies de dag: "Ma", "Di", "Wo", "Do", "Vr", "Za" of "Zo". - Kies het uur van de dag, 00:00u t/m 23:00u, met "of "".

- Indien gewenst, druk dan op het uur van de dag, bijvoorbeeld: 9:00h ", en kies daarna de minuten met " of ", bijvoorbeeld: 9:30h

- Kies de temperatuur (12 t/m 28 °C) bij elk uur van de dag met " " of ▼".

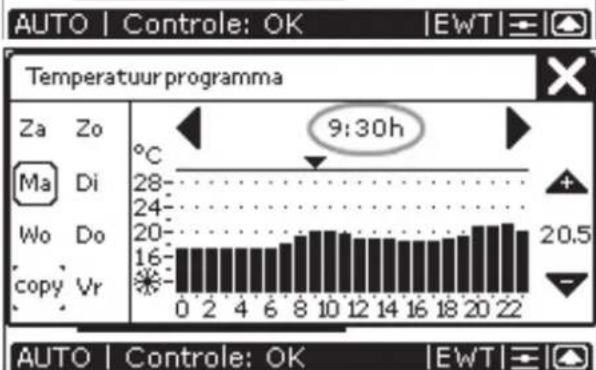

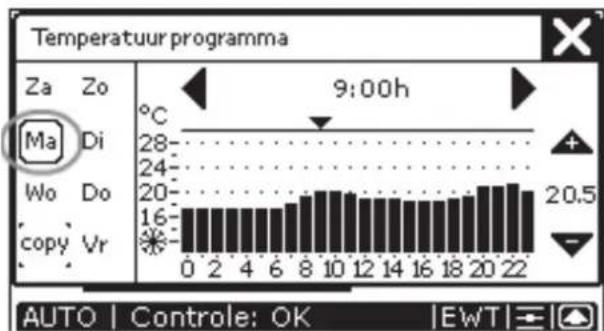

Temperatuur programma Za Minuten 9:00h Ma Wo copy :30 20.5 10 12 14 16 18 20 22

Wilt u het ingestelde temperatuurprogramma naar de volgende (of een willekeurige andere) dag kopieren, maak dan gebruik van de "Copy"-functie. Doe hiervoor het volgende:

- Kies de dag, bijvoorbeeld: "Ma".

- Kies de dag waar hetzelfde temperatuurprogramma naar toe gecopieerd moet worden, bijvoorbeeld: "Di".Nu heeft "Di" hetzelfde temperatuurprogramma als "Ma".

1. Druk op "☒" om de instellingen te bevestigen en naar het hoofdscherm terug te keren.

Het ingestelde temperatuurprogramma werkt alleen in AUTO-ventilatie.

Als er niets gedaan wordt, keert de ComfoControl na 30 seconden automatisch terug naar het hoofdscherm. De instellingen worden hierbij opgeslagen.

2.2.8 Tijdvertragingen instellen

Via de ComfoControl kunnen tijdvertragingen voor enkele ventilatieregelingen ingesteld worden.

Hierbij moet u de volgende handelingen uitvoeren:

1. Druk op "INSTELLINGEN".

18.6°C Maandag 16:45 20.0°C ~ 2 Wasemkap Instellingen Auto AUTO | Controle: OK | EWT |

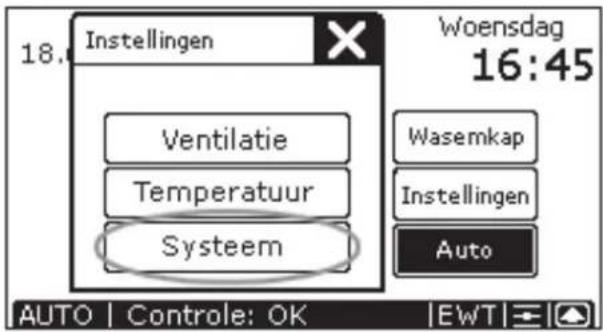

1. Druk op "”. SYSTEM

18. Instellingen Voensdag 16:45 Ventilatie Temperatuur Systeem Wasemkap Instellingen Auto AUTO | Controle: OK | EWT

1. Druk op "TUDEN

Instellingen Scherm Tijden Tijdinstelling 00 minutes 1. Uitschakel 2. Uitschakelvert. tijd wasemkap 3. Filter AUTO | Controle: OK | EWT |

1. Druk op " of " " om te kiezen tussen de:

2. Uitschakelvertraging van de badkamerschakelaar → Maximaal 120 minuten.

3. Uitschakelvertraging van de wasemkapregeling → Maximaal 180 minuten.
4. Uitstel van de "FILTER VUIL" melding op de ComfoControl → Maximaal 26 weken.

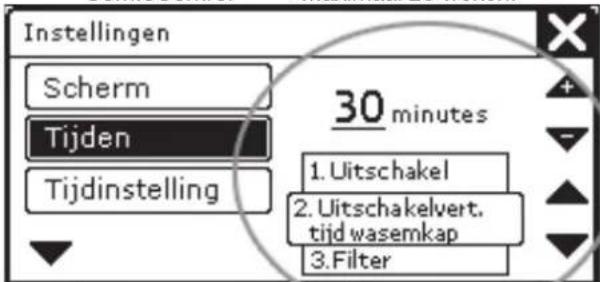

Instellingen Scherm Tijden Tijdinstelling 30 minutes 1. Uitschakel 2. Uitschakelvert. tijd wasemkap 3. Filter

AUTO | Controle: OK EWT Instellingen Scherm Tijden Tijdinstelling 30 minutes 1. Uitschakelvert. tijd 2. Uitschakel

AUTO | Controle: OK EWT Instellingen Scherm Tijden Tijdinstelling 30 minutes 2. Uitschakel 3.Filter AUTO | Controle: OK | EWT

1. Druk op " ▼ of " " om het aantal minuten (of weken) vertraging in te stellen.
2. Druk op " ✗ om de instellingen te bevestigen en naar het hoofdscherm terug te keren.

De minimale en maximale tijdvertragingen voor de (ventilatie)regelingen zijn vastgelegd in de software.

Als er niets gedaan wordt, keert de ComfoControl na 30 seconden automatisch terug naar het hoofdscherm. De instellingen worden hierbij opgeslagen.

2.2.9 Temperatuurcorrectie instellen

Wanneer de ComfoControl wordt gebruikt in combinatie met een thermostaat voor een verwarmingssysteem, kan het wenselijk zijn de weergegeven temperaturen op beide apparaten te laten overeenkomen.

- Een temperatuurcorrectie ten opzichte van de geme- ten temperatuur ingesteld worden.

Hierbij moet u de volgende handelingen uitvoeren:

1. Druk op " INSTELLINGEN 18.6°C Maandag 16:45 20.0°C 2 Wasemkap Instellingen Auto AUTO | Controle: OK | EWT |

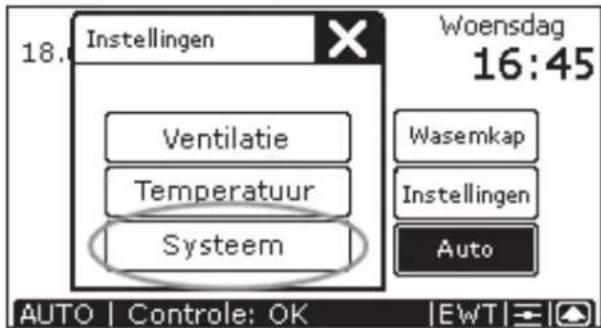

1. Druk op "”. SYSTEM

18. Instellingen Voensdag 16:45 Ventilatie Temperatuur Systeem Wasemkap Instellingen Auto AUTO | Controle: OK | EWT |

1. Druk op "▼, en dan op "". T CORRECTIE

Instellingen Taal T Correctie Service Login 1.0 °C 22.0 °C AUTO | Controle: OK | EWT |

1. Druk op " of " on het aantal °C te corrigeren.
2. Druk op "☒" om de instellingen te bevestigen en naar het hoofdscherm terug te keren.

Als er niets gedaan wordt, keert de ComfoControl na 30 seconden automatisch terug naar het hoofdscherm.

2.2.10 Scherm instellen

Via de ComfoControl kunnen:

- De helderheid en het contrast van het touch screen scherm ingesteld worden.

Hierbij moet u de volgende handelingen uitvoeren:

1. Druk op " INSTELLINGEN".

18.6°C Maandag 16:45 20.0°C 2 Wasemkap Instellingen Auto AUTO | Controle: OK | EWT |

1. Druk op "". SYSTEM

18. Instellingen Voensdag 16:45 Ventilatie Temperatuur Systeem Wasemkap Instellingen Auto AUTO | Controle: OK | EWT |

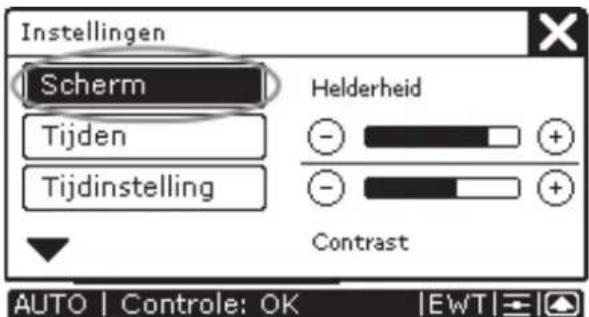

1. Druk bij "HELDERHEID" op "⊖" of "⊕" om de helderheid in te stellen.
2. Druk bij "CONTRAST" op "of" om het contrast in te stellen.

Instellingen Scherm Tijden Tijdinstelling Helderheid - + - + Contrast AUTO | Controle: OK | EWT |

1. Druk op "☒" om de instellingen te bevestigen en naar het hoofdscherm terug te keren.

Als er niets gedaan wordt, keert de ComfoControl na 30 seconden automatisch terug naar het hoofdscherm. De instellingen worden hierbij opgeslagen.

2.2.11 Taal instellen

Via de ComfoControl kan:

- Een taal ingesteld worden.

Hierbij moet u de volgende handelingen uitvoeren:

1. Druk op " INSTELLINGEN".

18.6°C Maandag 16:45 20.0°C ~ 2 Wasemkap Instellingen Auto AUTO | Controle: OK | EWT |

1. Druk op "". System

18. Instellingen Voensdag 16:45 Ventilatie Temperatuur Systeem Wasemkap Instellingen Auto AUTO | Controle: OK | EWT |

1. Druk op " ▼.
2. Druk op " ▼ of " " ▲m de gewenste taal in te stellen.


Instellingen Taal T Correctie Service Login Français Polski Nederlands Italiano AUTO | Controle: OK | EWT |

1. Druk op "Xom de instellingen te bevestigen en naar het hoofdscherm terug te keren.

Als er niets gedaan wordt, keert de ComfoControl na 30 seconden automatisch terug naar het hoofdscherm. De instellingen worden hierbij opgeslagen.

2.3 Systeemgegevens

Op de ComfoControl kunnen verschillende systeemgegevens worden afgelezen:

• Storingsmeldingen.
• Filterwaarschuwing voor het vervangen de filters.
• Informatie over de status van het ventilatie- en/of koel-systeem.

2.3.1 Storingsmeldingen op ComfoControl

Als er een storing optreedt, verschijnt de storingscode hiervan op de ComfoControl.

Op het scherm van de ComfoControl verschijnt dan een 'A' of een 'E' code met een cijfer-toevoeging.

Wat te doen in geval van storingen?

Als er een storing optreedt, kunt u deze storing als volgt resetten:

- Druk op " [icon] " om naar "SYSTEEM STATUS" te gaan.

18.6°C Woensdag 16:45 21.0°C ~ 2 Wasemkap Instellingen Auto AUTO | Controle:Error E2 | EWT |

• Druk op " " omt de storingsmelding, bijvoorbeeld "ERROR E2", weg te halen.

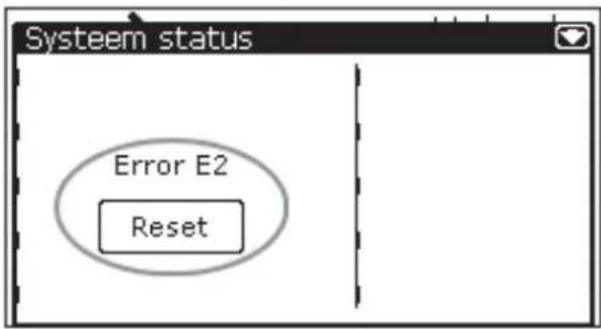

Systeem status Error E2 Reset

Als er meerdere storingen zijn, worden deze onder elkaar weergegeven.

Als er meerdere storingen zijn, worden deze allemaal in het "SYSTEEM STATUS" scherm weergegeven. Het betreft nu alleen storing "ERROR E2".

Als dezelfde storing blijft terugkomen, moet u contact opnemen met de installateur.

• Noteer uw type ventilatie- en/of koelsysteem.
• Noteer de betreffende storingscode die op het scherm van de ComfoControl verschijnt.

De stekker moet steeds in het stopcontact blijven, tenzij uw ventilatie- en/of koelsysteem voor een ernstige storing, fi lterreiniging of -vervanging, of een andere dring-ende reden, buiten bedrijf moet worden gesteld. Wanneer de stekker uit het stopcontact wordt gehaald zal er geen mechanische ventilatie van de woning meer zijn en kunnen vocht- en schimmelproblemen in de woning optreden. Langdurige uitschakeling van uw ventilatie- en/of koelsysteem moet dus worden voorkomen.

2.3.2 Filterwaarschuwing op ComfoControl

Als de filters van het ventilatiesysteem vervangen (of gereinigd) moeten worden, verschijnt de waarschuwing "FILTERS – VERVANG FILTERS" op het scherm van de ComfoControl.

Zie voor het vervangen (of reinigen) van de filters de gebruikershandleiding van uw ventilatiesysteem.

Zodra de filters van het ventilatiesysteem vervangen (of gereinigd) zijn, doe dan het volgende om de filterwaarschuwing op de ComfoControl weg te halen:

- Druk op " [icon] " om "SYSTEEM STATUS" te gaan.

18.6°C Woensdag 16:45 21.0°C 2 Wasemkap Instellingen Auto AUTO | Controle: Filter | EWT |

- Druk op "Reset" om de waarschuwing "FILTERS-VERVANG FILTERS" weg te halen.

System status Filter Reset

2.3.3 Informatie over status op ComfoControl

Als geen storingsmeldingen zijn, staat er:

- "CHECK: OK" op het scherm van de ComfoControl.

Het is dan mogelijk informatie over de status van het ventilatie en/of koelsysteem op te vragen. Doe hiervoor het volgende:

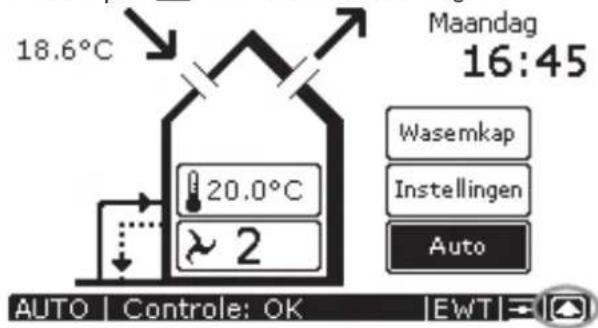

- Druk op " [icon] " om "SYSTEEM STATUS" te gaan.

18.6°C Maandag 16:45 20.0°C 2 Wasemkap Instellingen Auto AUTO | Controle: OK | EWT

Het scherm "SYSTEEM STATUS" ver trol met alle systeemgegevens.

Systeem status Binnentemperatuur 21°C Buitentemperatuur 15°C Bypass Dicht(14°C) EWT Open (5°C) Verwarmer Uit Artic Uit Comfo Control Rev 2.014B1.007 WHR Rev. 0.000

- Druk op " om terug te keren naar het hoofdscherm.

2.4 Einde van levensduur

Overleg met uw leverancier wat u met de ComfoControl kunt doen aan het einde van de le-vensduur. Indien het niet mogelijk is de ComfoControl terug te leveren, deponeer deze dan niet bij het bedrijfsafval, maar informeer bij

uw gemeente naar de mogelijkheden voor hergebruik van componenten of milieuvriendelijke verwerking van de materialen.

Dit hoofdstuk beschrijft hoe u de ComfoControl moet installeren.

3.1 Installatievoorwaarden

Om vast te stellen of de installatie van de ComfoControl in een bepaalde ruimte mogelijk is, moet er rekening gehouden worden met de volgende aspecten:

• De ComfoControl moet 1,50 meter boven de vloer geplaatst worden.
• De ComfoControl moet zodanig geplaatst worden, dat er voldoende luchtcirculatie is. Met andere woorden, niet achter een kast of in een hoek, enzovoorts.
• De ComfoControl moet niet in de nabijheid van warmtebronnen, zoals radiatoren, TV-toestellen, lampen, enzovoorts, geplaatst worden. Ook zonlicht moet vermeden worden.
• De ComfoControl moet niet in de nabijheid van koude-bronnen, zoals koude waterleidingen of onverwarmde wanden (vanwege onderverwarmde verblijfsruimten in de woning aan de andere kant van deze wanden), en-zovoorts, geplaatst worden.
• In de verblijfsruimte moeten de volgende voorzieningen aanwezig te zijn:
• Eventuele inbouwdoos voor de ComfoControl.
• 12Vdc voedingsspanning vanuit het ventilatiesysteem.
• A/B communicatie kabel vanuit het ventilatiesysteem.

3.2 Installatie van ComfoControl

3.2.1 Transport en uitpakken

- Neem de nodige voorzichtigheid in acht tijdens het transporteren en uitpakken van de ComfoControl.

Zorg dat het verpakkingsmateriaal op een milieuvriendelijke manier wordt afgevoerd.

3.2.2 Controle van levering

Neem direct contact op met de leverancier bij constatering van schade of het niet compleet zijn van de levering. Tot de levering behoren:

• ComfoControl.
• Ophangbeugel (aan de achterkant van de ComfoControl bevestigd).
• Connectoren (aan de achterkant van de ComfoControl op de printplaat).
• Gebruikershandleiding.

3.3 Montage aan wand

- Bevestig de ophangbeugel aan de wand.

In de ophangbeugel zitten 5 gaten voor de bevestiging.

De ophangbeugel kan eventueel ook aan de in- bouw doos bevestigd worden.

• Sluit de ComfoControl aan op het ventilatiesysteem; zie § 3.4.
• Hang de ComfoControl op de ophangbeugel door deze erop te schuiven.
• Zet de ComfoControl aan de onderkant vast met de schroef.

3.4 Aansluiting op ventilatiesysteem

• Bevestig de 12Vdc kabel aan op de connector.
• Bevestig de A/B communicatie kabel aan op de connector.

Aan de achterkant van de ComfoControl is het aansluit-schema weergegeven:

• Sluit de connector aan op de 12Vdc "POWER"-aan-sluiting op de printplaat.
• Sluit de connector aan op de RS 485 "COMM"-aan-sluiting op de printplaat.

Comm Power Relay						Relay Temp.Sens
RS 485 12 Vdc 1 2
A	B	-		+		*	*

De kabelspecifi catie is: 4 x 0,25 mm afgeschermd (twisted pair).

3.5 Aansluiting van externe temperatuursensor

- Bevestig de kabel van de temperatuursensor aan op de connector.

Aan de achterkant van de ComfoControl is het aansluit-schema weergegeven:

• Sluit de connector aan op de "TEMP.SENS" -aansluiting op de printplaat.
• Plaats de beide jumpers op de printplaat op positie 1:2 (links).

Jumpers Left: Temp. Senso Jumpers Right: Relay 2
Comm		Power		Relay		Relay Temp. Sens
RS 485		12Vdc		1		2
A	B	-		+	*	-*	+

De temperatuursensorspecificatie is: NTC 10 KΩ (niet standaard geleverd).

De externe temperatuursensor is optioneel. Normaliter wordt de binnentemperatuur gemeten door een interne temperatuursensor (in de ComfoControl). Het is echter ook mogelijk de binnentemperatuur te meten met een externe temperatuursensor. Dat wordt met name gedaan als de ComfoControl niet in de verblijfruimte komt te hangen waar de binnentemperatuur daadwerkelijk gemeten moet worden, maar bijvoorbeeld in de hal. Ook kan het voorkomen dat omgevingsvariabelen, denk aan de muurwarmte, een goede temperatuurmeting beïnvloeden. Een externe temperatuursensor in de woonkamer, die aangesloten moet worden op de printplaat aan de achterkant van de ComfoControl, biedt dan uitkomst.

3.6 In bedrijf nemen van ventilatie- en koelsysteem

Dat kan gedaan worden via de P-menu's van de ComfoControl. In deze P-menu's kunnen diverse instellingen (ook wel: regelingen) gekozen worden voor het ventilatie- en koelsysteem. Hieronder wordt een overzicht gegeven van de beschikbare P-menu's:

Zie voor een overzicht van alle beschikbare instellingen in de P-(sub)menu's de gebruikershandleiding van uw ventilatie- en/of koelsysteem.

Toegang tot P-menu's

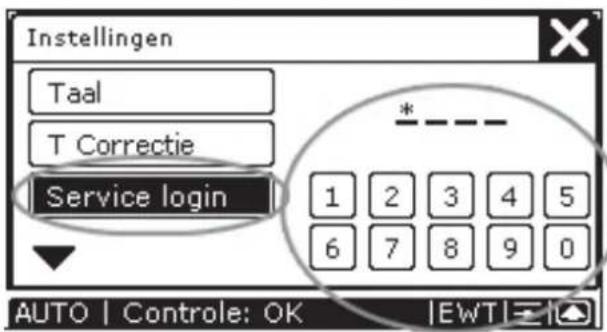

1. Druk op " INSTELLINGEN". 18.6°C Maandag 16:45 20.0°C 2 Wasemkap Instellingen Auto AUTO | Controle: OK | EWT | 2. Druk op " SYSTEM ". 18. Instellingen Voensdag 16:45 Ventilatie Wesemkap Temperatuur Instellingen Systeem Auto AUTO | Controle: OK | EWT | 3. Druk op " ▼"; en dan op " Service login ".

Instellingen Taal T Correctie Service login 1 2 3 4 5 6 7 8 9 0 AUTO | Controle: OK | EWT

1. Toets de code "3520" om naar het "INSTALLATION MENU" te gaan.

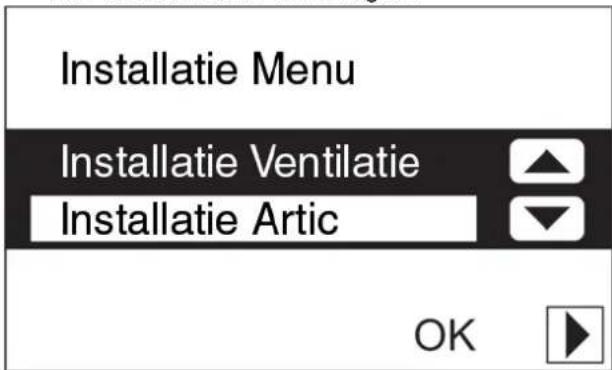

2. Druk op " ▲" of " ▼om naar:
3. Het "INSTALLATIE VENTILATIE" menu, of ...
4. Het "INSTALLATIE ARTIC" menu te gaan.

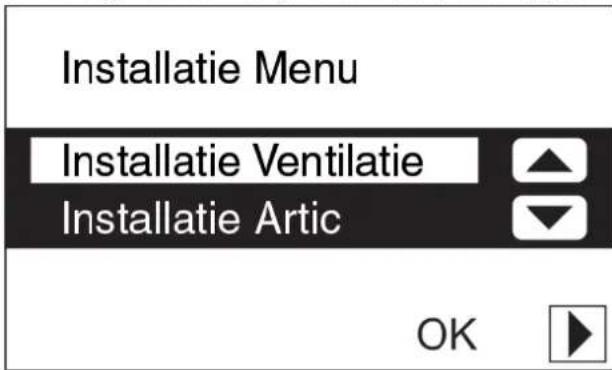

Installatie Menu Installatie Ventilatie Installatie Artic OK

1. Druk op "OK" om het gekozen menu binnen te gaan.

Installatie Menu Installatie Ventilatie Installatie Artic OK

Nu zijn de P-menu's bereikbaar.

Als het Artic koelsysteem niet aangesloten is, verschijnt de "OK" knop niet op het scherm. De betreffende P-menu's zijn dan niet beschikbaar.

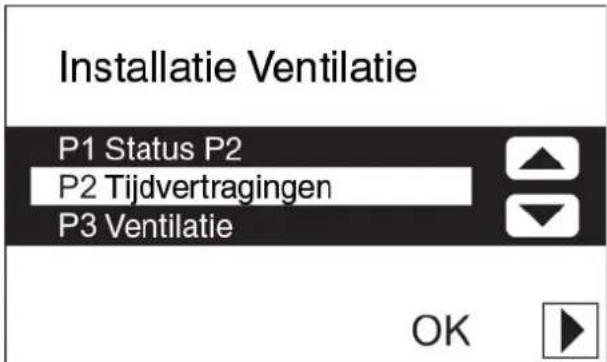

1. Kies met "of" naar het gewenste P-menu, bv. "P5 OPTIE".

Installatie Ventilatie P1 Status P2 P2 Tijdvertragingen P3 Ventilatie OK

1. Druk op "OK" om het P-menu te bevestigen.
2. Kies met "of " naar het gewenste P-sub- menu, bv. "P51 Voorverwarmer".

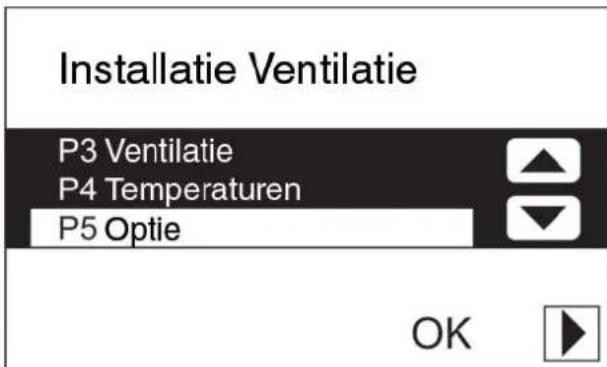

Installatie Ventilatie P3 Ventilatie P4 Temperaturen P5 Optie OK

1. Druk op "OK" om het P-submenu te bevestigen.

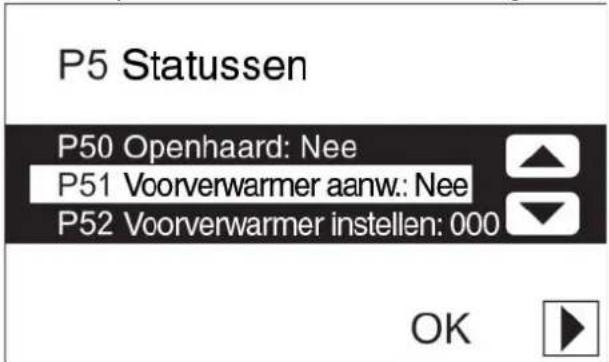

P5 Statusen P50 Openhaard: Nee P51 Voorverwarmer aanw.: Nee P52 Voorverwarmer instellen: 000 OK

Hierbij moet u de volgende handelingen uitvoeren:

1. Kies met " ▲ of " " een waarde voor de parameter.

P51 Voorverwarmer aanw. P51 Voorverwarmer aanw.: Nee OK

1. Druk op " ▶om de nieuwe waarde voor de parameter te bevestigen.

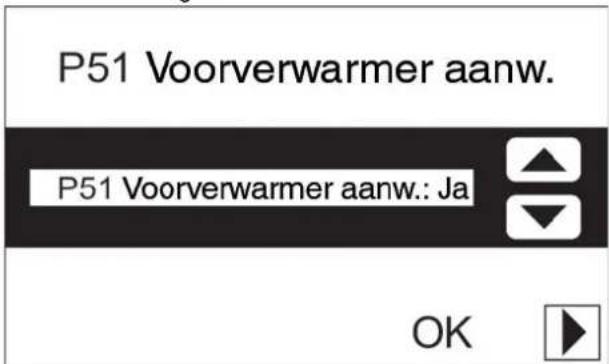

P51 Voorverwarmer aanw. P51 Voorverwarmer aanw.: Ja OK

1. Druk, indien nodig, nogmaals op " ▶ om terug te keren naar de P-menu's.

Installatie Ventilatie P3 Ventilatie P4 Temperaturen P5 Optie OK

1. Herhaal stappen 7 t/m 13 om meerdere parameters achter elkaar in te stellen.

De minimale en maximale waarden voor de beschikbare instelparameters zijn vastgelegd in de software.

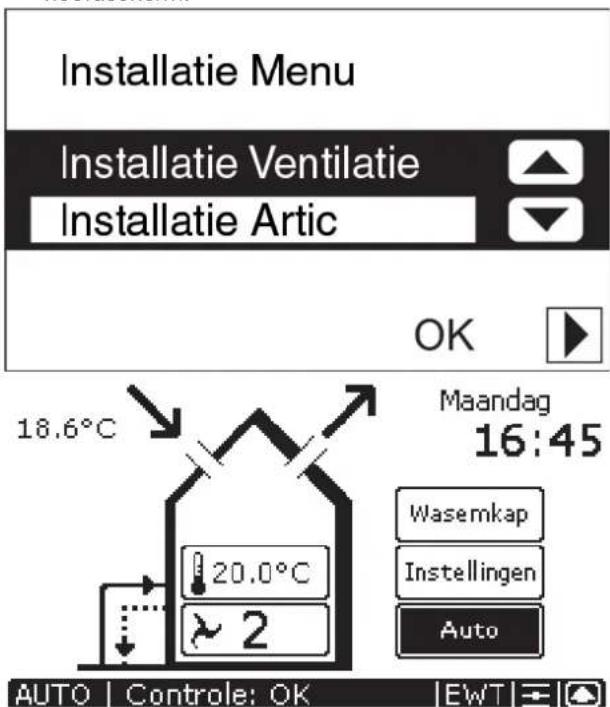

Terugkeren naar hoofdscherm

Hierbij moet u de volgende handelingen uitvoeren:

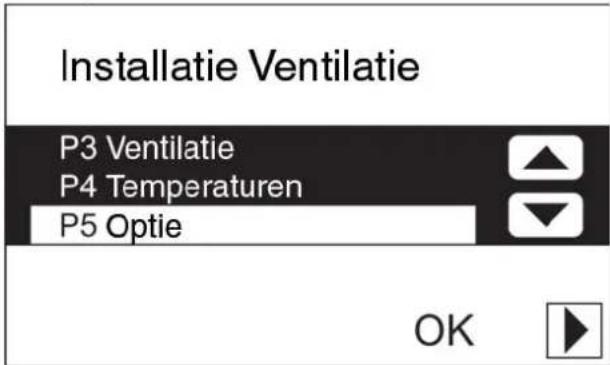

1. Druk op "▶" om terug te keren naar het "INSTALLATION MENU".

Installatie Ventilatie P3 Ventilatie P4 Temperaturen P5 Optie OK

1. Druk nogmaals op " ▶" om terug te keren naar het hoofdscherm.

Installatie Menu Installatie Ventilatie Installatie Artic 18.6°C 20.0°C 2 Maandag 16:45 Wasemkap Instellingen Auto AUTO | Controle: OK | EWT |

De ComfoControl keert na 5 minuten automatisch terug naar het hoofdscherm.

De ComfoControl keert na de instellingen in de P-menu's bij het afsluiten vrij-wel meteen terug naar het hoofdscherm. Echter, na een algehele fabrieksreset (zie Menu P7) duurt dit langer omdat het systeem opnieuw moet initialiseren.
