BEDIENUNGSANLEITUNG ConfoControl Luxe ZEHNDER

Hiertoe kan via de ComfoControl:

Alle Rechte vorbehalten.

Die Zusammenstellung dieser Bedienungsanleitung ist mit grösster Sorgfalt erfolgt. Dennoch haftet der Herausgeber nicht für Schäden aufgrund von fehlenden oder nicht korrekten Angaben in dieser Bedienungsanleitung.

Inhaltsverzeichnis

1 EINEITUNG....1

1.1 Vorwort 1
1.2 Garantie und Haftung 1

1.2.1 Allgemeines 1
1.2.2 Garantiebestimmungen 1
1.2.3 Haftung 1

1.3 Sicherheitsvorschriften 1

1.3.1 Verwendete Symbole 1

2. FÜR DEN BENUTZER 1

2.1 ComfoControl 2
2.2 Benutzung der ComfoControl 2

2.2.1 Datum und Uhrzeit einstellen 2
2.2.2 Komforttemperatur einstellen 3
2.2.3 Belüftungsstufe einstellen 3
2.2.4 Kuchenhaube ein- und ausschalten 4
2.2.5 Zu- und Abluftventilator ein- und ausschalten 4
2.2.6 Belüftungsprogramm einstellen 5

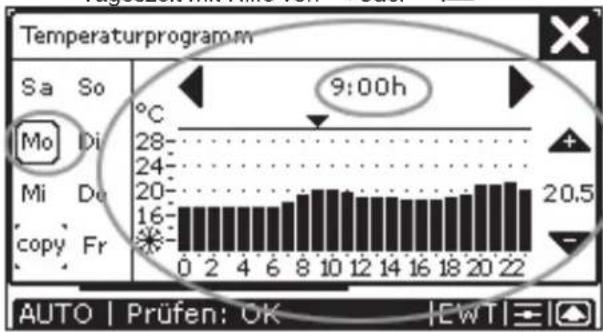

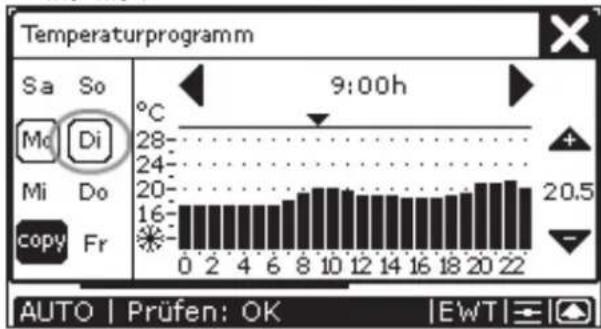

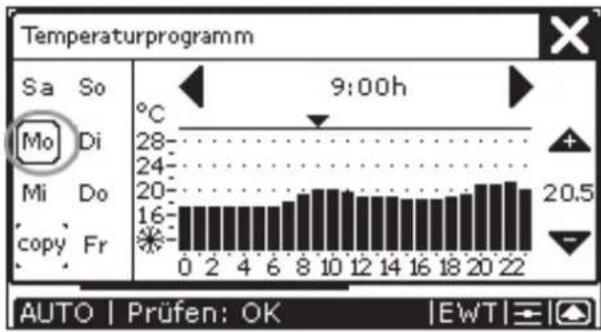

2.2.7 Temperaturprogramm einstellen 6

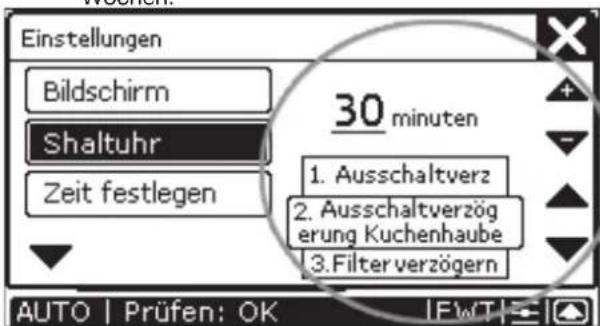

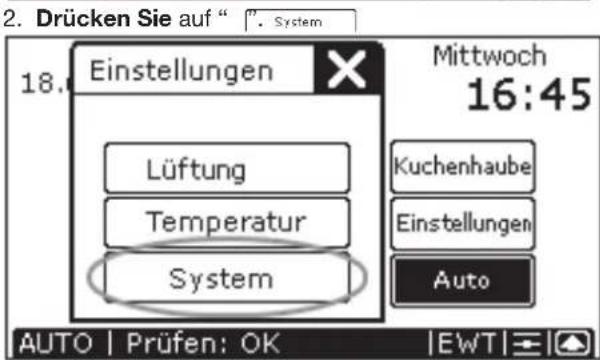

2.2.8 Zeitverzögerung einstellen 7

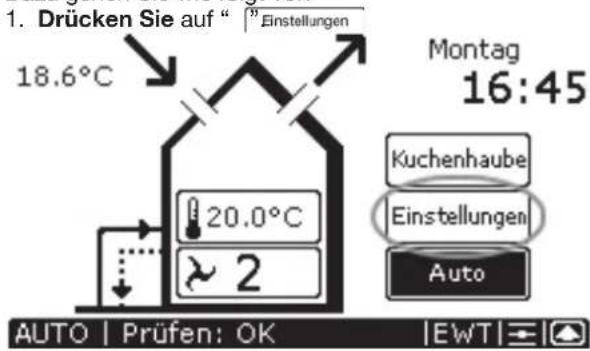

2.2.9 Temperaturkorrektur vornehmen 8

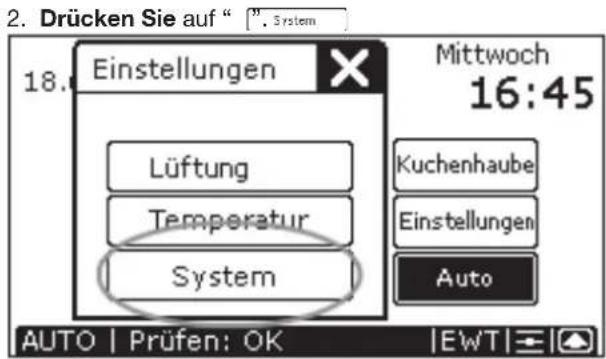

2.2.10 Display einstellen 8

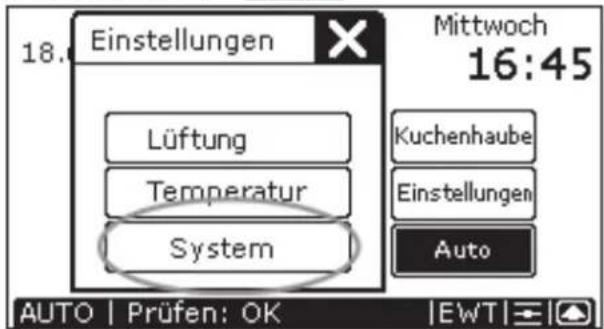

2.2.11 Sprache einstellen 9

2.3 Systemdaten 9

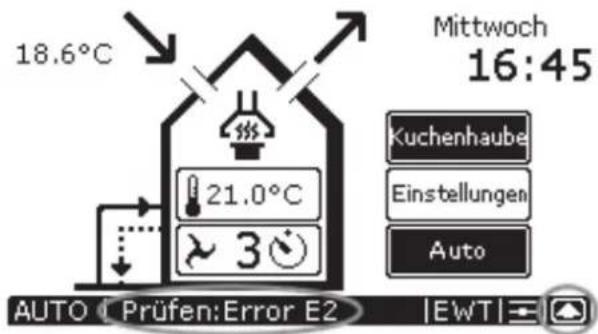

2.3.1 Störungsmeldungen an der ComfoControl 9

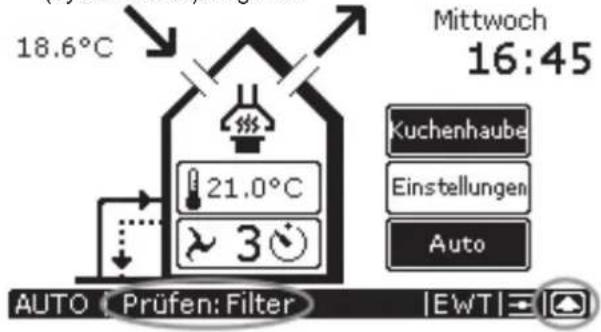

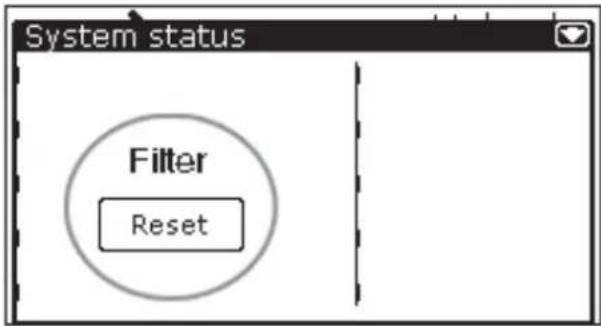

2.3.2 Filtermeldung auf der ComfoControl 10

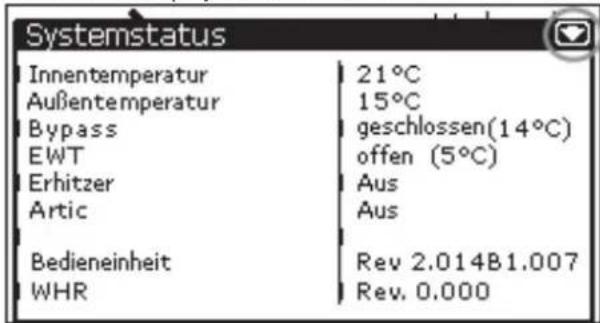

2.3.3 Statusinformationen auf der ComfoControl 10

2.4. Ende der Lebensdauer 10

3. FÜR DEN INSTALLATEUR 10

3.1 Installationsvoraussetzungen 10
3.2 Installation der ComfoControl 11

3.2.1 Transport und Auspacken 11

3.2.2 Kontrolle des Lieferumfangs 11
3.3 Wandmontage 11
3.4 Anschluss an das Belüftungssystem 11
3.5 Anschluss des externen Temperatursensors 11

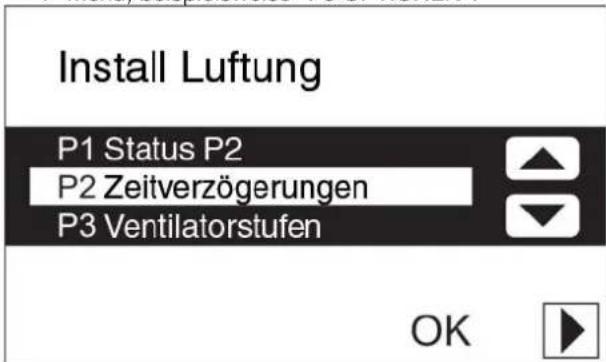

3.6 Inbetriebnahme des Belüftungs- und Kühlsystems 12

1 Einleitung

Dieses Kapitel enthält allgemeine Angaben zur ComfoControl.

1.1 Vorwort

Diese Bedienungsanleitung besteht, ausser diesem allgemeinen Kapitel, aus:

• einem Teil für den Benutzer und ...
• einem Teil für den Installateur.

Lesen Sie sich die Bedienungsanleitung vor Gebrauch aufmerksam durch.

• Benutzer→ Kapitel 1 bis 2.
• Installateur → Kapitel 3.

Diese Anleitung enthält alle Informationen, die zu einer sicheren und optimalen Installation, Einstellung und Bedienung der Comfo-Control beitragen. ausserdem soll sie Ihnen als Nachschlagewerk bei Servicearbeiten dienen, so dass diese auf verantwortungsvolle Weise durchgeführt werden können. Das Gerät wird permanent weiterentwickelt und verbessert. Dadurch kann Ihre ComfoControl ein wenig von den Beschreibungen dieser Anleitung abweichen.

N.B.

Diese Anleitung wurde mit grösster Sorgfalt erstellt.

Daraus können jedoch keinerlei Rechte abgeleitet werden.

Ausserdem behält sich das Unternehmen das Recht vor, jederzeit ohne vorherige Ankündigung den Inhalt dieser Bedienungsanleitung zu ändern.

1.2. Garantie und Haftung

1.2.1 Allgemeines

Auf die ComfoControl fi nden die geltenden Verkaufs- und Garantiebestimmungen für Metall-, Kunststoff- und Technikbetriebe Anwendung, die am 19. Oktober 1998 unter der Nummer 119/1998 in der Geschäftsstelle des Arrondissementgerichts in Den Haag, Niederlande hinterlegt wurden.

1.2.2 Garantiebestimmungen

Der Hersteller gewährt auf die ComfoControl eine Garantie von 24 Monaten nach der Installation bis zu höchstens 30 Monaten nach dem Herstellungsdatum der ComfoControl. Garantieansprüche können ausschliesslich für Material- und/oder Konstruktionsfehler, die im Garantiezeitraum aufgetreten sind, geltend gemacht werden. Im Falle eines Garantieanspruchs darf die ComfoControl nicht ohne vorherige schriftliche Genehmigung des Herstellers demon-tiert werden. Auf Ersatzteile gewährt der Hersteller nur dann eine Gewähr, wenn diese von einem vom Hersteller anerkannten Installateur installiert wurden.

Die Garantie erlischt, wenn:

• der Garantiezeitraum verstrichen ist;
- nicht vom Hersteller gelieferte Teile eingebaut werden;
- nicht genehmigte Änderungen oder Modifikationen an der Anlage vorgenommen wurden;

1.2.3 Haftung

Die ComfoControl wurde für die Verwendung in "Ventilations- und Kühlsystemen" konzipiert und hergestellt. Jede andere Verwendung wird als „unsachgemässe Verwendung“ betrachtet und kann zu Beschädigungen an der ComfoControl oder zu Personenschäden führen, für die der Hersteller nicht haftbar gemacht werden kann. Der Hersteller haftet für keinerlei Schaden, der auf folgende Ursachen zurückzuführen ist:

• Nichtbeachtung der in dieser Anleitung aufgeführten Einstellungs- und Bedienungshinweise;
• Einbau von Ersatzteilen, die nicht vom Hersteller geliefert bzw. vorgeschrieben wurden.
• Die Verantwortung für die Verwendung solcher Ersatzteile liegt vollständig beim Installateur.
  • normalen Verschleiss.

1.3 Sicherheitsvorschriften

Beachten Sie jederzeit die Sicherheitsvorschriften in dieser Bedienungsanleitung. Eine Nichtbeachtung der Sicherheitsvorschriften, Warnungen, Hinweise und Anweisungen kann zu Personenschäden oder Schäden an der ComfoControl führen.

• Nur ein anerkannter Installateur ist berechtigt, die ComfoControl abweichend von den Vorgaben in dieser Bedienungsanleitung zu montieren, Anzuschliessen, in Betrieb zu nehmen und einzustellen.
• Die Installation der ComfoControl ist Gemäss den allgemeinen vor Ort geltenden Bau-, Sicherheits- und Installationsvorschriften der entsprechenden Gemeinde oder des Wasser- und Elektrizitätswerks vorzunehmen.
• Befolgen Sie immer die in dieser Anleitung beschriebenen Sicherheitsvorschriften, Warnhinweise, Anmerkungen und Anweisungen.
• Bewahren Sie diese Anleitung während der gesamten Lebensdauer der ComfoControl in der Nähe des Geräts.
• Jegliche Modifikation der ComfoControl ist untersagt.

1.3.1 Verwendete Symbole

In dieser Bedienungsanleitung kommen die folgenden Symbole vor:

Achtung.

Gefahr von:

• Schäden am Gerät oder
• Körperverletzung des Benutzers oder
• Beeinträchtigung des Betriebs des Geräts wenn die Anweisungen nicht korrekt befolgt werden.

2 Hinweise für den Benutzer

In diesem Kapitel wird beschrieben, wie Sie die ComfoControl verwenden müssen.

Herzlichen Glückwunsch,

Sie sind nun Besitzer der ComfoControl,

dem Touchscreen Bedienfeld von J.E. StorkAir für

die Steuerung Ihres Belüftungs- und/oder Kühlsystems.

Wir wünschen Ihnen viel Komfort.

2.1 ComfoControl

Die ComfoControl steuert Ihr Belüftungs- und/oder Kühlsystem.

- Die ComfoControl ist im Wohnzimmer an der Wand montiert und kommuniziert von dort aus mit Ihrem Belüftungs- und/oder Kühlsystem.

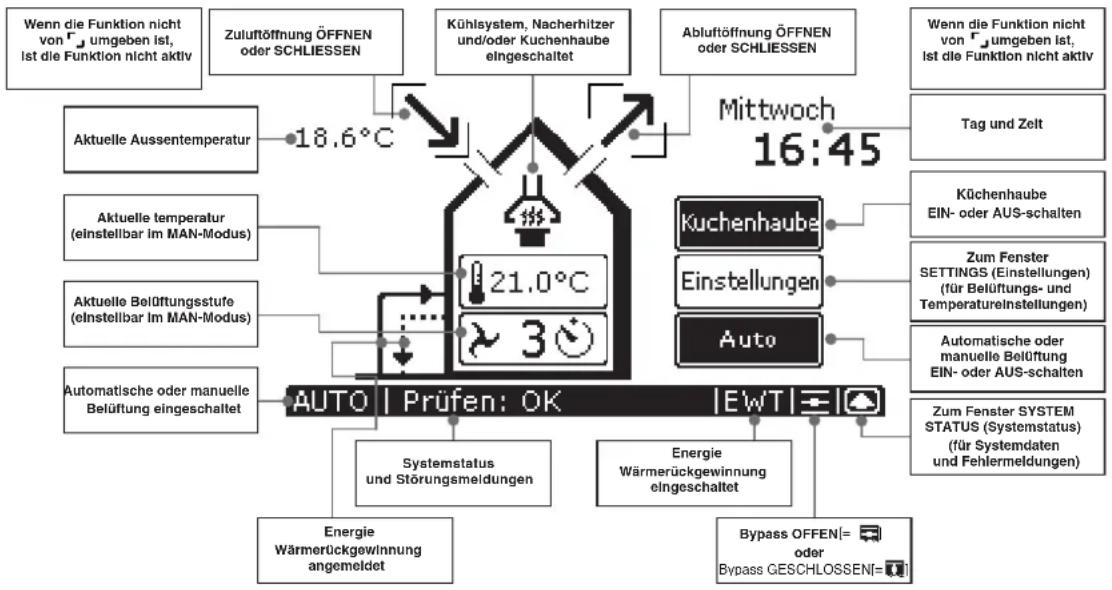

In der nachstehenden Übersicht wird kurz beschrieben, welche Angaben abgelesen werden können.

Das Bedienfeld der ComfoControl verfügt über einen Touchscreen. Alle Einstellungen lassen sich durch Berührung mit dem Finger aufrufen, vornehmen und bestätigen.

2.2 Benutzung der ComfoControl

Mit der ComfoControl haben Sie die folgenden Möglichkeiten:

• Einstellen von Tag und Uhrzeit.
• Einstellen der Komforttemperatur.
• Einstellen der Belüftungsstufe.
• Ein- und Ausschalten der Kuchenhaube.
• Ein- und Ausschalten des Zu- und Abluftventilators.

Wenn Ihr Belüftungssystem mit einer Schornsteinfegerregelung ausgestattet ist, können der Zu- und Abluftventilator nicht ein- und ausgeschaltet werden.

• Einstellen eines eigenen Belüftungsprogramms.
• Einstellen eines eigenen Temperaturprogramms.
• Einstellen einer Zeitverzögerung für bestimmte Belüftungseinstellungen.
• Vornehmen der Temperaturkorrektur.
• Einstellen des Displays.
• Einstellen der Sprache.

In den folgenden Abschnitten werden diese Funktionen kurz näher erläutert.

2.2.1 Datum und Uhrzeit einstellen

Mit der ComfoControl können Sie:

• das Datum und die Uhrzeit einstellen.

Dazu gehen Sie wie folgt vor:

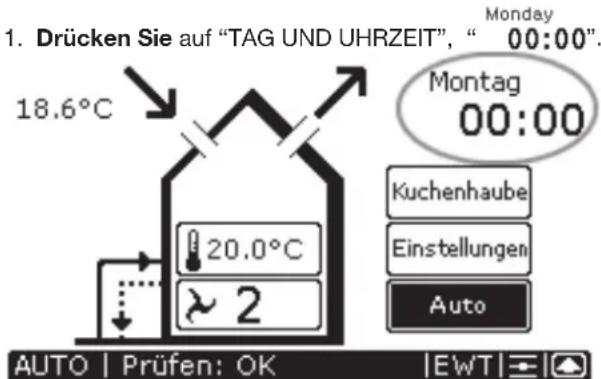

1. Drücken Sie auf "TAG UND UHRZEIT", " 00:00". Monday Montag 00:00 18.6°C 20.0°C 2 Kuchenhaube Einstellungen Auto AUTO | Prüfen: OK | EWT |

1. Drücken Sie auf "oder", zum den Tag einzustellen.
2. Drücken Sie links auf "▼" oder "▲", um die Stunden einzustellen.
3. Drücken Sie rechts auf "▼" oder "▲um die Minuten einzustellen.

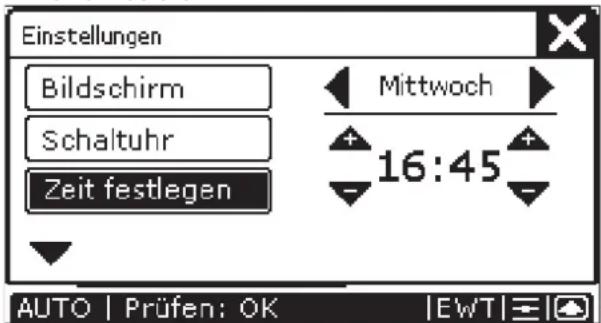

Einstellungen Bildschirm Schaltuhr Zeit festlegen Mittwoch 16:45 AUTO | Prüfen: OK | EWT

1. Drücken Sie auf "m die Einstellungen zu bestätigen und zum Hauptfenster zurückzukehren.

Wenn Sie nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden dabei gespeichert.

2.2.2 Komforttemperatur einstellen

Dazu gehen Sie wie folgt vor:

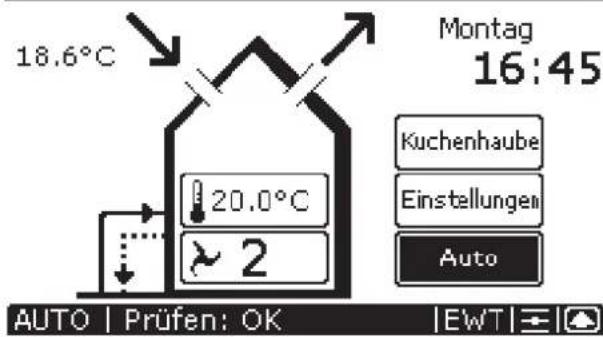

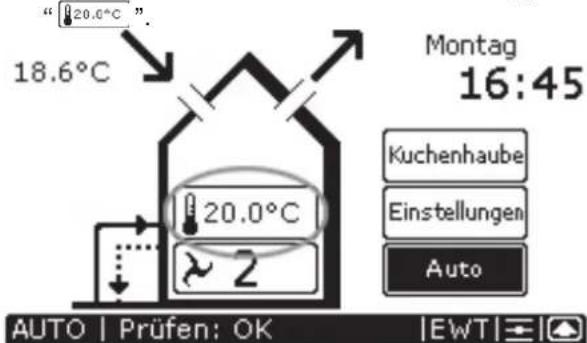

1. Drücken Sie auf "KOMFORTTEMPERATUR", jetzt

"20.0°C" 18.6°C Montag 16:45 Kuchenhaube Einstellungen Auto AUTO | Prüfen: OK | EWT |

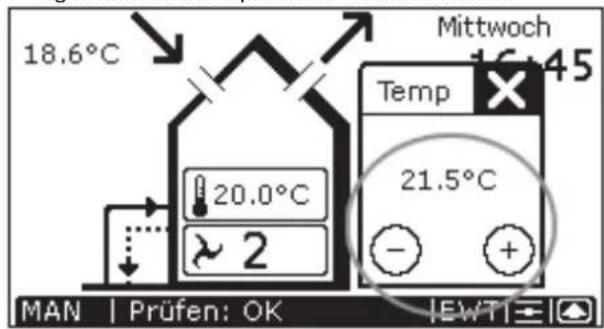

1. Drücken Sie auf "oder" um die Komforttemperatur einzustellen.
2. Drücken Sie auf "☒", um die Einstellungen zu bestätigen und zum Hauptfenster zurückzukehren.

18.6°C Mittwoch Temp 20.0°C 2 21.5°C - + MAN | Prüfen: OK | EWTI

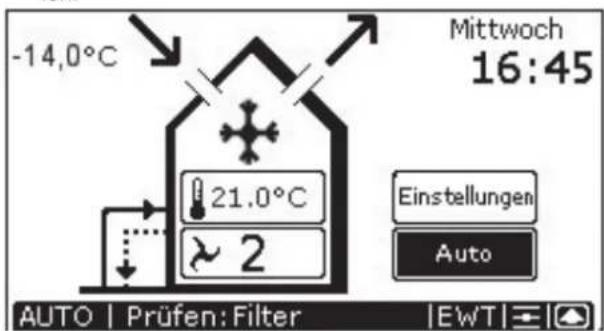

Komforteinheit

Die Komforttemperatur. Das Belüftungssystem mit Komforteinheit versucht kontinuierlich, die Temperatur in dem Raum, in dem sich das Bedienfeld befinndet, auf dem eingestellten Wert (der Komforttemperatur) zu halten.

Das System kann zu diesem Zweck den Bypass öffnen oder die aktive Kühlung einschalten.

- Die Komforttemperatur kann zwischen KÜHL und WARM eingestellt werden. In diesem Bereich können Sie Temperaturen zwischen 18 °C und 24 °C einstellen.

-14,0°C Mittwoch 16:45 21,0°C 2 Einstellungen Auto AUTO | Prüfen: Filter | EWT |

• In der Einstellung KÜHL strebt das System die niedrigstmögliche Temperatur an. Wenn die Umstände dies zulassen, wird die aktive Kühlung eingeschaltet. Verwenden Sie diese Einstellung, wenn die Wohnräume stark gekühlt werden sollen.
• In der Einstellung WARM wird die aktive Kühlung niemals eingeschaltet, der Bypass bleibt geschlossen. Verwenden Sie diese Einstellung, wenn Sie stark hei- zen.
• Ihre Wärmerückgewinnungseinheit ist mit einem System ausgestattet, das erkennt, ob Sommer oder Winter ist. Im Sommer kann die aktive Kühlung eingeschaltet werden, während das im Winter unter normalen Umständen nicht erwünscht ist. Wenn Sie dennoch im Winter die aktive Kühlung einsetzen möchten, so stellen Sie die Temperatur auf „KÜHL“.

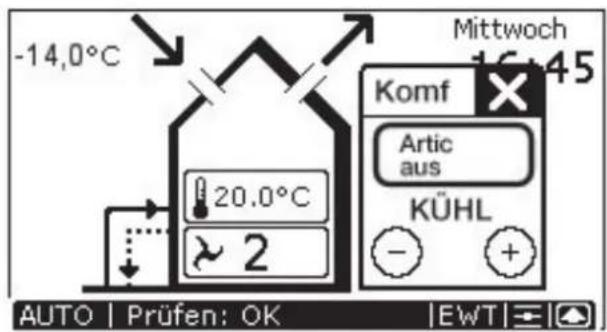

-14,0°C Mittwoch 16:45 Komf Artic aus KÜHL AUTO | Prüfen: OK | EWT |

- Die aktive Kühlung kann ausgeschaltet werden. Im Menü für die Einstellung der Komforttemperatur befindet sich zu diesem Zweck eine Schaltfläche, die auf „Artic Auto“ oder „Artic off“ steht. Wählen Sie „Artic off“ wenn Sie nicht möchten, dass sie eingeschaltet wird, auch dann nicht, wenn die Wohnraumtemperatur die eingestellte Komforttemperatur überschreitet.

Wenn Sie nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden dabei gespeichert.

2.2.3 Belüftungsstufe einstellen

Mit der ComfoControl können Sie:

• die Belüftungsstufe eingeben.

Dazu gehen Sie wie folgt vor:

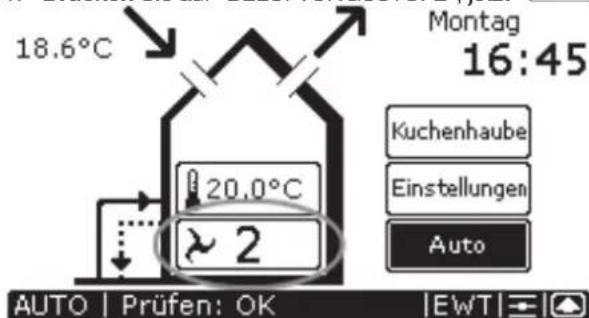

1. Drücken Sie auf "BELÜFTUNGSSTUFE", jetzt "2".

18.6°C Montag 16:45 Kuchenhaube Einstellungen Auto 20.0°C 2 AUTO | Prüfen: OK | EWT |

1. Drücken Sie auf " + oder " ", um die Belüftungsstufe einzustellen.
2. Drücken Sie auf "Xm die Einstellungen zu bestätigen und zum Hauptfenster zurückzukehren.

18.6°C Mittwoch 21.0°C Kuchenh. 3 2 MAN | Prüfen: OK | EWT |

Wenn Sie nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden dabei gespeichert.

Sie haben dabei die Wahl aus 4 Belüftungsstufen. Und zwar:

• Stufe "→ Abwesend.
• Verwendung bei Abwesenheit.
• Stufe 1 " → Niedrige Stufe.
• Verwendung bei einem geringen Belüftungsbedarf.

• Stufe 2 ”→ Normale Stufe.

• Verwendung bei normalem Belüftungsbedarf.

• Stufe 3 " → Hohe Stufe.
• Verwendung beim Kochen, Duschen und wenn eine zusätzliche Belüftung erwünscht ist.
• Stufe 3" → Hohe Stufe, mit eingestellter Ausschaltverzögerung. Siehe § 2.2.8.
• Verwendung beim Kochen, Duschen und wenn eine zusätzliche Belüftung erwünscht ist.

Bei der manuell eingestellten Belüftung erscheint auf dem Display der ComfoControl nicht "AUTO sondern generell " MAN

Wenn Sie die automatische Belüftung wieder einschalten wollen, gehen Sie wie folgt vor:

- Drücken Sie auf "AUTO", um zur automatischen Belüftung zurückzukehren.

2.2.4 Küchenhaube ein- und ausschalten

Dazu gehen Sie wie folgt vor:

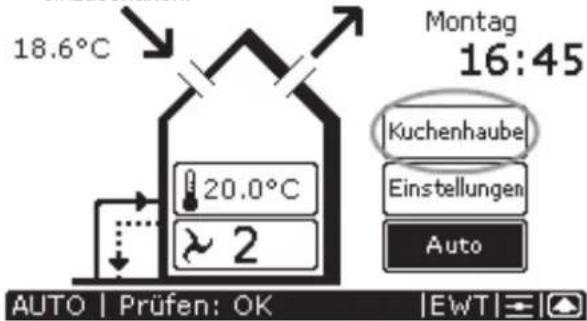

1. Drücken Sie auf "Küchenhaube", um die Küchenhaube einzuschalten.

18.6°C Montag 16:45 Kuchenhaube Einstellungen Auto AUTO | Prüfen: OK | EWT |

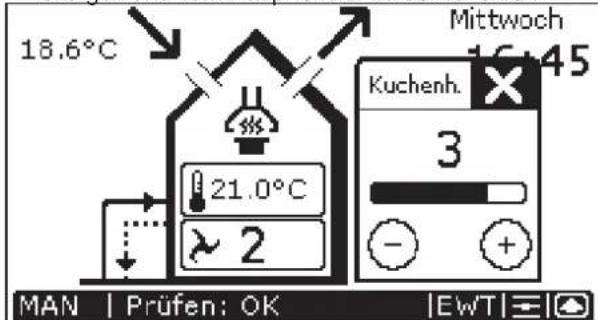

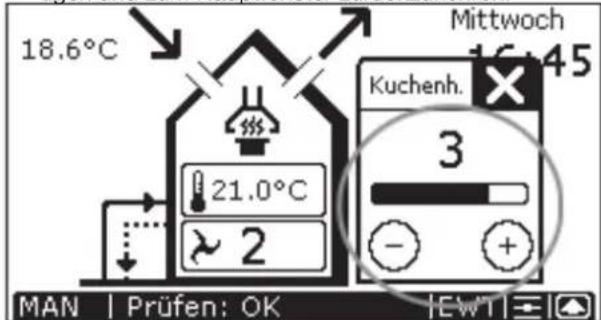

1. Drücken Sie auf "☐oder "", um die Belüftungsstufe für die Küchenhaube einzustellen.
2. Drücken Sie auf "☒", um die Einstellungen zu be- stätigen und zum Hauptfenster zurückzukehren.

18.6°C Mittwoch 16+45 21.0°C Kuchenh. 3 - + MAN | Prüfen: OK | EWT |

Sobald die Küchenhaube eingeschaltet ist, erscheint das Symbol für die Küchenhaube ("") auf der ComfoControl.

1. Drücken Sie wieder auf "Küchenhaube", um die Küchenhaube auszuschalten.

Achtung!

Wenn für die Küchenhaube eine Zeitverzögerung eingestellt wurde (siehe § 2.2.8 für nähere Informationen über Ausschaltverzögerungen), wird die Küchenhaube nicht sofort ausgeschaltet, sondern erst nach Verstreichen der für die Ausschaltverzögerung eingestellten Zeit.

Das Symbol für die Küchenhaube ("C"") verschwindet erst wieder von der ComfoControl, wenn die eingestellte Zeit für die Ausschaltverzögerung der Küchenhaube verstrichen ist.

Achtung!

Wenn für die Küchenhaube eine Ausschaltverzögerung eingestellt wurde (siehe § 2.2.8 für weitere Informationen über Ausschaltzeitverzögerungen), erscheint an der Taste der ComfoControl, an der normalerweise die Belüftungsstufe eingestellt werden kann, das Symbol für die Ausschaltverzögerung ("") . Die Küchenhaube wird dann nach der eingestellten Minutenzahl ausgeschaltet.

Ausserdem wird keine Belüftungsstufe ("☒") auf der ComfoControl angezeigt, solange die Küchenhaube eingeschaltet ist. Stattdessen wird die eingestellte Belüftungsstufe der Küchenhaube im Symbol der Küchenhaube angezeigt. Und zwar:

• “ 🍼 ” für Belüftungsstufe 1 der Küchenhaube.
• “ 🍼 ” für Belüftungsstufe 2 der Küchenhaube.
• “ 🍼 ” für Belüftungsstufe 3 der Küchenhaube.

Bei eingeschalteter Küchenhaube wird die eingestellte Belüftungsstufe der Küchenhaube im Symbol der Küchenhaube (z. B. " ") angezeigt.

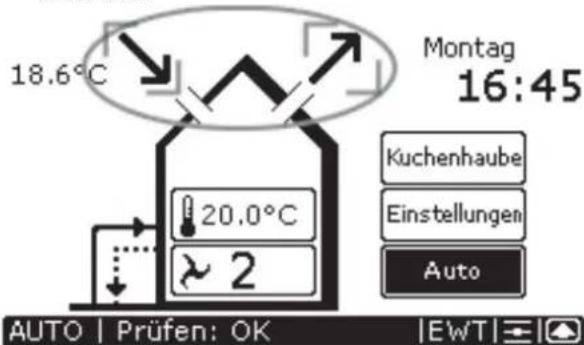

2.2.5 Zu- und Abluftventilator ein- und ausschalten

Dazu gehen Sie wie folgt vor:

1. Drücken Sie auf " ", um den Zuluftventilator auszuschalten.
2. Drücken Sie auf "☐", um den Abluftventilator auszuschalten.

18.6°C Montag 16:45 Kuchenhaube Einstellungen Auto AUTO | Prüfen: OK | EWT |

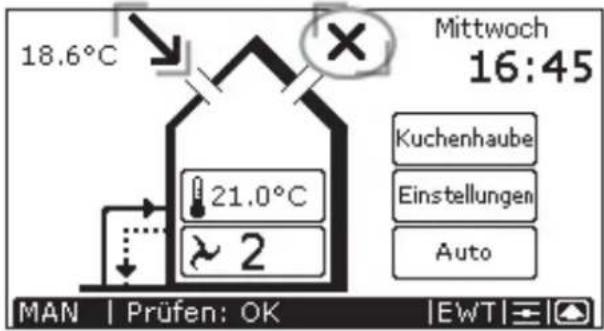

Nach dem Ausschalten des Zu- und Abluftventilators erscheint auf der ComfoControl das Symbol "X" als Bestätigung, dass sie ausgeschaltet sind.

1. Drücken Sie auf "X" beim Zuluftventilator, um ihn wieder einzuschalten.
2. Drücken Sie auf "×" beim Abluftventilator, um ihn wieder einzuschalten.

18.6°C Mittwoch 16:45 Kuchenhaube Einstellungen Auto 21.0°C 2 MAN | Prüfen: OK | EWT

Nach dem Ausschalten des Zu- und Abluftventilators erscheint auf der ComfoControl das Symbol “↘” bzw. “↗” als Bestätigung, dass sie wieder eingeschaltet sind.

18.6°C Mittwoch 16:45 Kuchenhaube Einstellungen Auto 21.0°C 2 MAN | Prüfen: OK | EWT |

Beachten Sie bitte, dass Sie beim Ausschalten des Zu- oder Abluftventilators vorübergehend keine Ausgleichsventilation in Ihrer Wohnung haben.

Sobald der Zu- oder Abluftventilator ausgeschaltet sind, erscheint auf der Comfo-Control nicht "AUTC, sondern generell "MAN

Wenn Ihr Belüftungssystem mit einer Schornsteinfegerregelung ausgestattet ist, können der Zu- und Abluftventilator nicht ein- und ausgeschaltet werden.

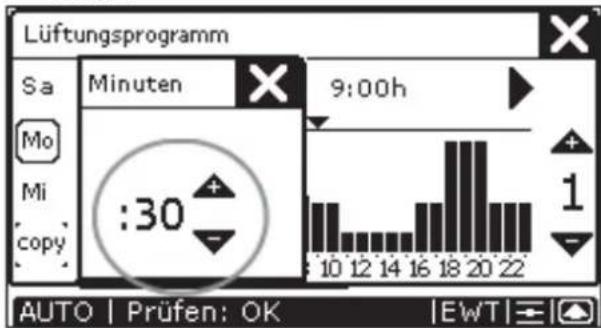

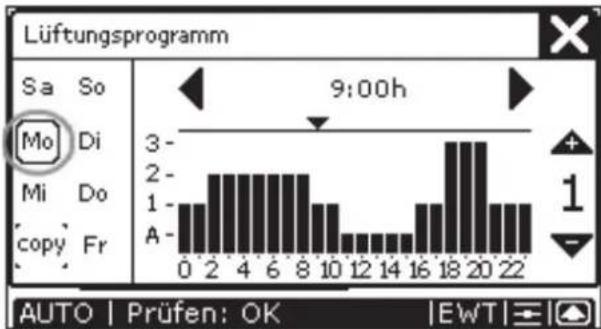

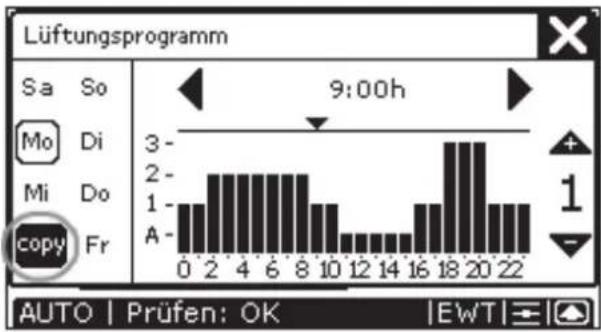

2.2.6 Belüftungsprogramm einstellen

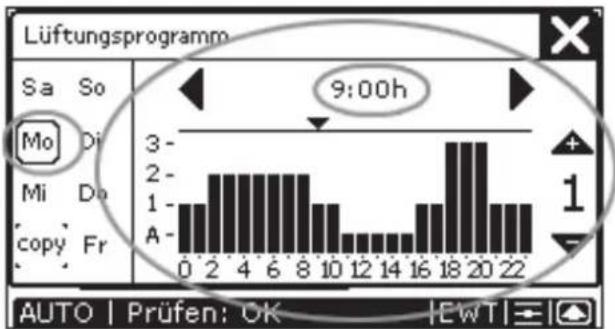

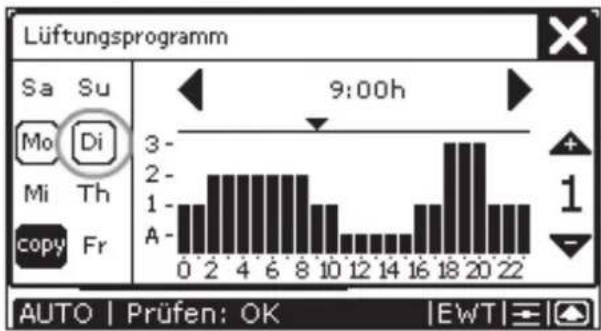

Sie können das Belüftungsprogramm wie folgt ändern/einstellen:

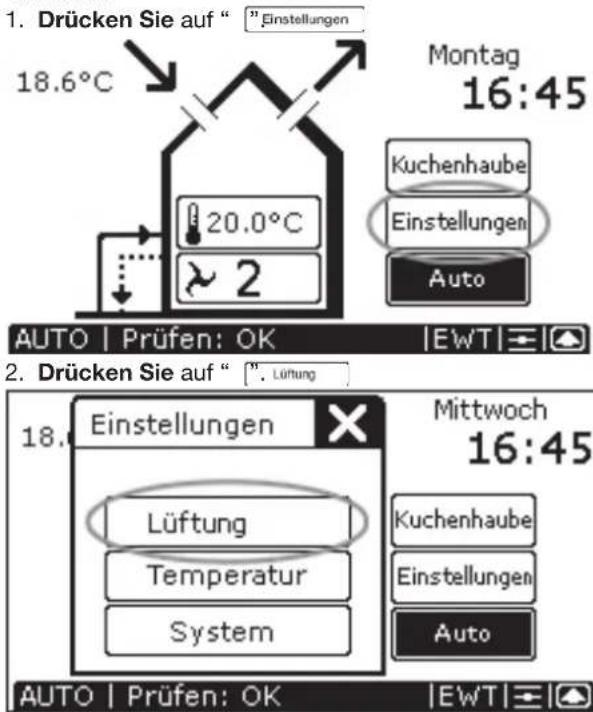

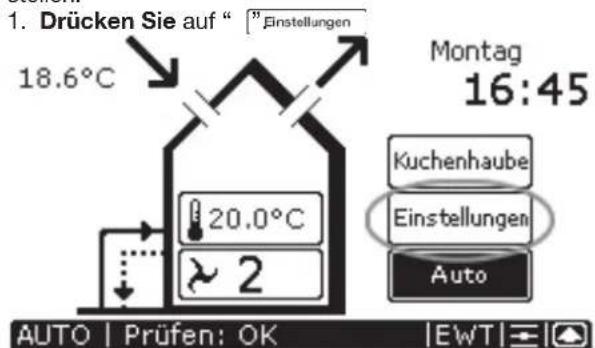

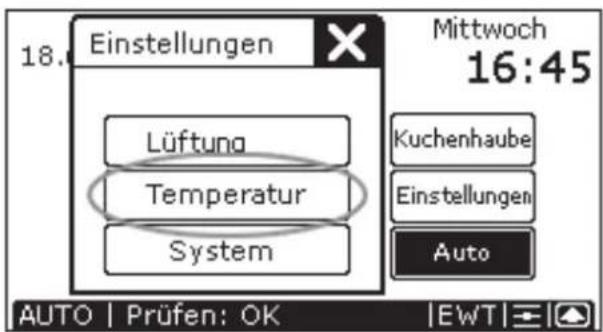

1. Drücken Sie auf " " Einstellungen 18.6°C Montag 16:45 Kuchenhaube Einstellungen Auto 20.0°C 2 AUTO | Prüfen: OK | EWT | 2. Drücken Sie auf " ". Lüfung 18. Einstellungen Lüftung Temperatur System Mittwoch 16:45 Kuchenhaube Einstellungen Auto AUTO | Prüfen: OK | EWT |

1. Programmieren Sie das Belüftungsprogramm.

2. Wählen Sie den Tag: "Mo", "Tu", "We", "Th", "Fr", "Sa" oder "Su". (Mo, Di, Mi, Do, Fr, Sa oder So)

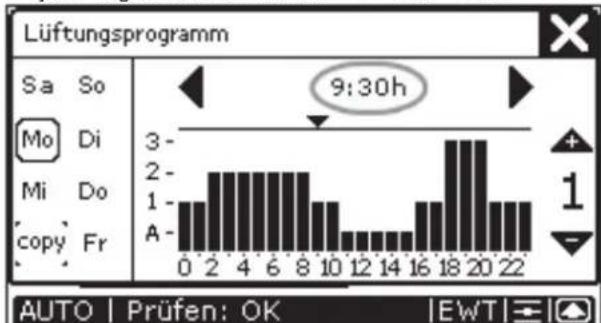

3. Wählen Sie die Uhrzeit, 00:00 Uhr bis 23:00 Uhr, mit ◀"oder ►".

- Auf Wunsch können Sie auf die Tageszeit drücken, beispielsweise: "9:00h", und anschliessend die Minuten wählen mit "▼" oder "▲", beispielsweise: "9:30h".

Lüftungsprogramm Sa Mo Mi copy Minuten 9:00h :30 10 12 14 16 18 20 22 AUTO | Prüfen: OK | EWT

- Wählen Sie die Belüftungsstufe, 1, 2 oder 3, für jede Tageszeit mit Hilfe von "▼" oder "▲".

Wenn Sie das eingestellte Belüftungsprogramm für den nächsten (oder einen beliebigen anderen) Tag kopieren wollen, verwenden Sie die Funktion "Copy". Gehen Sie dazu wie folgt vor:

• Wählen Sie den Tag, beispielsweise: "Mo".
• Drücken Sie auf "Copy"; die Anzeige ändert sich dann in "Copy".
• Wählen Sie den Tag, an den dieses Belüftungsprogramm kopiert werden soll, beispielsweise: "Tu" (Di). "Tu" (Di) hat jetzt das gleiche Belüftungsprogramm wie "Mo".

1. Drücken Sie auf "☒", um die Einstellungen zu bestätigen und zum Hauptfenster zurückzukehren.

Das eingestellte Belüftungsprogramm funktioniert nur im AUTO-Modus.

Wenn Sie nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden dabei gespeichert.

2.2.7 Temperaturprogramm einstellen

Mit der ComfoControl können Sie:

- ein eigenes Temperaturprogramm einstellen.

Bei Herstellung wurde an der ComfoControl ein Standard-temperaturprogramm eingestellt. Auf Wunsch können Sie jedoch dieses Standardtemperaturprogramm ändern und an Ihren eigenen Temperaturbedarf anpassen, beispielsweise für ein Wochen- und Wochenendprogramm. Sie können das Temperaturprogramm wie folgt ändern/einstellen:

1. Drücken Sie auf " Einstellungen 18.6°C Montag 16:45 Kuchenhaube Einstellungen Auto 20.0°C 2 AUTO | Prüfen: OK | EWT |

1. Drücken Sie auf "Temperaturen

18. Einstellungen Mittwoch 16:45 Lüftung Temperatur System Kuchenhaube Einstellungen Auto AUTO | Prüfen: OK | EWT

1. Programmieren Sie das Temperaturprogramm.

2. Wählen Sie den Tag: "Mo", "Tu", "We", "Th", "Fr", "Sa" oder "Su". (Mo, Di, Mi, Do, Fr, Sa, So)

3. Wählen Sie die Uhrzeit, 00:00 Uhr bis 23:00 Uhr, mit "◀" oder "▶".
4. Auf Wunsch können Sie auf die Tageszeit drücken, beispielsweise: "9:00h", und anschliessend die Minuten wählen mit "▼oder " ", beispielsweise: "9:30h
5. Wählen Sie die Temperatur (12 bis 28 °C) für jede Tageszeit mit Hilfe von "▼oder "".

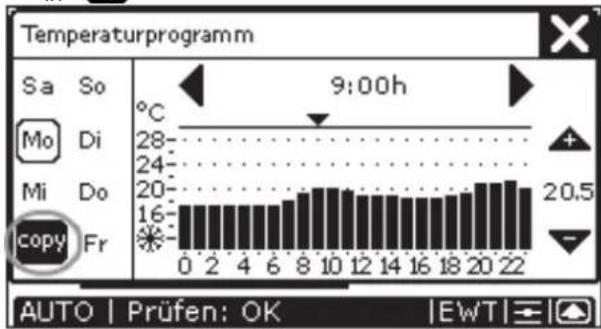

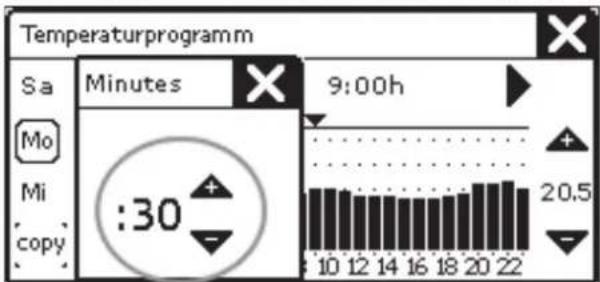

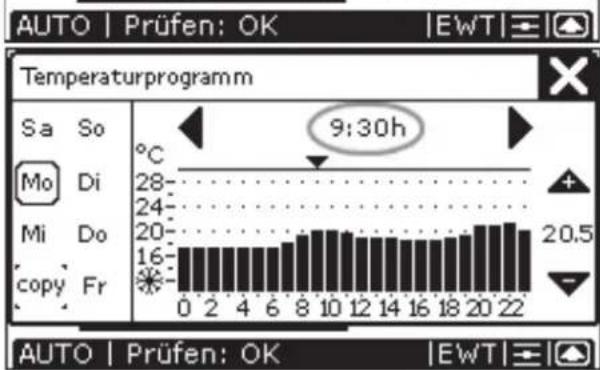

Temperaturprogramm Sa Minutes 9:00h Mo Mi copy :30 20.5 10 12 14 16 18 20 22

Wenn Sie das eingestellte Temperaturprogramm für den nächsten (oder einen beliebigen anderen) Tag kopieren wollen, verwenden Sie die Funktion "Gehen Sie dazu wie folgt vor:

- Wählen Sie den Tag, beispielsweise: "Mo".

• Drücken Sie auf " € die Anzeige ändert sich dann in " Copy


• Wählen Sie den Tag, an den dieses Temperaturprogramm kopiert werden soll, beispielsweise: "Tu". (Di) "Tu" (Di) hat jetzt das gleiche Temperaturprogramm wie "Mo".


1. Drücken Sie auf "☒", um die Einstellungen zu bestätigen und zum Hauptfenster zurückzukehren.

Das eingestellte Temperaturprogramm funktioniert nur im AUTO-Modus.

Wenn Sie nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden dabei gespeichert.

2.2.8 Zeitverzögerung einstellen

Mit der ComfoControl können Sie:

- Zeitverzögerungen für verschiedene Belüftungsregelungen einstellen.

Dazu gehen Sie wie folgt vor:

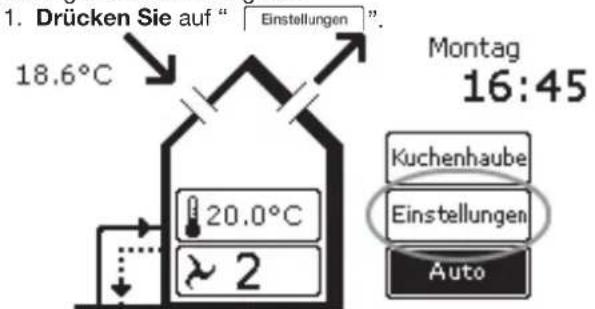

1. Drücken Sie auf "Einstellungen". Montag 16:45 18.6°C 20.0°C 2 Kuchenhaube Einstellungen Auto

AUTO | Prüfen: OK | EWT

2. Drücken Sie auf " . System 18. Einstellungen Mittwoch 16:45 Lüftung Temperatur System Kuchenhaube Einstellungen Auto AUTO | Prüfen: OK | EWT |

1. Drücken Sie auf "Timers

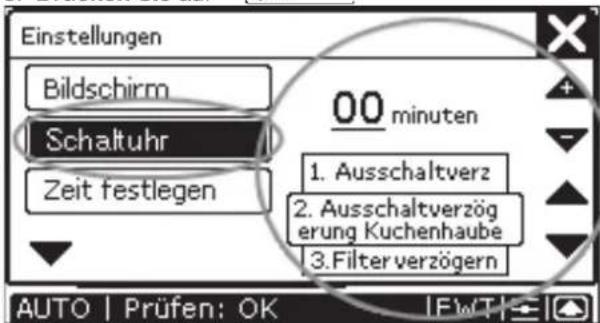

Einstellungen Bildschirm Schaltuhr Zeit festlegen 00 minuten 1. Ausschaltverz 2. Ausschaltverzög erung Kuchenhaube 3. Filter verzögern AUTO | Prüfen: OK | FlwT |

1. Drücken Sie auf "▲" oder "▼", um zu wählen zwischen der:

2. Ausschaltverzögerung des Badezimmerschalters → maximal 120 Minuten.

3. Ausschaltverzögerung des Küchenhaube → maximal 180 Minuten.
4. Unterdrückung der Meldung „Filter verunreinigt“ auf dem Display der ComfoControl → maximal 26 Wochen.

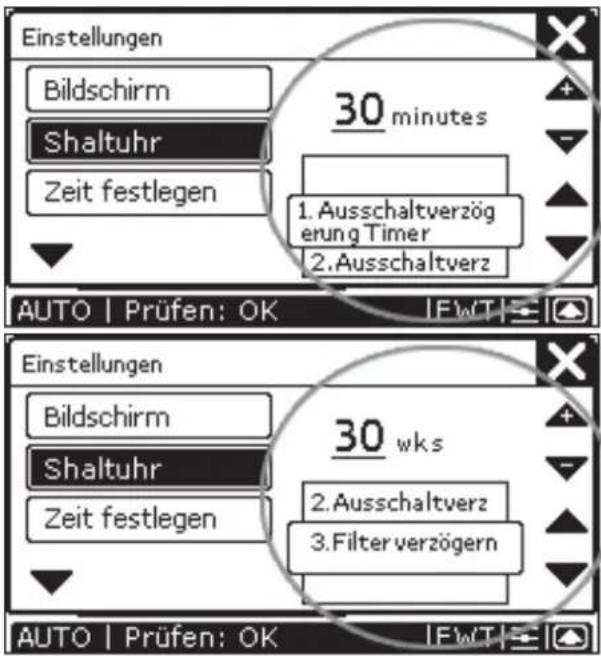

Einstellungen Bildschirm Shaltuhr Zeit festlegen 30 minuten 1. Ausschaltverz 2. Ausschaltverzög erung Kuchenhaube 3. Filter verzögern AUTO | Prüfen: OK | FWT

Einstellungen Bildschirm Shaltuhr Zeit festlegen 30 minutes 1. Ausschaltverzög erung Timer 2. Ausschaltverz AUTO | Prüfen: OK |FWT | Einstellungen Bildschirm Shaltuhr Zeit festlegen 30 wks 2. Ausschaltverz 3. Filter verzögern AUTO | Prüfen: OK |FWT |

1. Drücken Sie auf "oder", um die Anzahl Minuten (oder Wochen) einzustellen.
2. Drücken Sie auf "Xum die Einstellungen zu bestätigen und zum Hauptfenster zurückzukehren.

Die Mindest- und Höchstwerte für die Zeitverzögerung der (Belüftungs)regelungen sind in der Software festgelegt.

Wenn Sie nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden dabei gespeichert.

2.2.9 Temperaturkorrektur vornehmen

Wenn die ComfoControl in Verbindung mit einem Thermostaten für ein Heizsystem verwendet wird, kann es erwünscht sein, auf beiden Geräten die angegebenen Temperaturen zu harmonisieren.

Mit der ComfoControl können Sie:

- eine Temperaturkorrektur hinsichtlich der gemessenen Temperatur einstellen.

Dazu gehen Sie wie folgt vor:

1. Drücken Sie auf " | Einstellungen 18.6°C Montag 16:45 Kuchenhaube Einstellungen Auto 20.0°C 2 AUTO | Prüfen: OK | EWT |

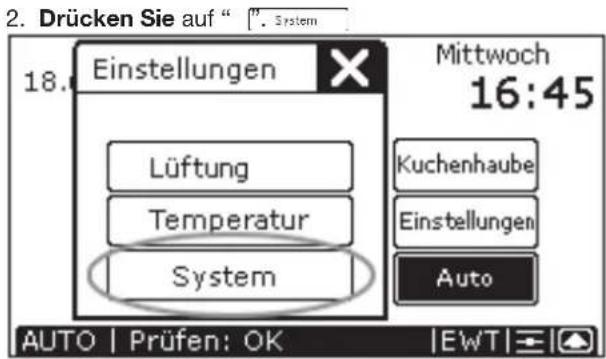

2. Drücken Sie auf " . System 18. Einstellungen Mittwoch 16:45 Lüftung Temperatur System Kuchenhaube Einstellungen Auto AUTO | Prüfen: OK | EWT

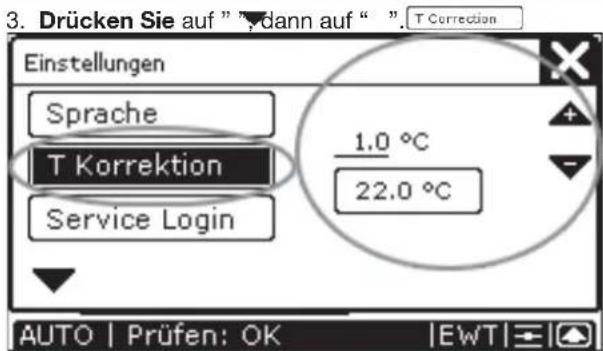

3. Drücken Sie auf " , dann auf " . T Correction Einstellungen Sprache T Korrektion Service Login 1,0 °C 22,0 °C AUTO | Prüfen: OK | EWT |

1. Drücken Sie auf "▼" oder "▲", um den Wert für °C zu korrigieren.
2. Drücken Sie auf "☒", um die Einstellungen zu bestätigen und zum Hauptfenster zurückzukehren.

Wenn Sie nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück.

2.2.10 Display einstellen

Mit der ComfoControl können Sie:

- Helligkeit und Kontrast des Touchscreens einstellen.

Dazu gehen Sie wie folgt vor:

1. Drücken Sie auf " Einstellungen". Montag 16:45 18.6°C 20.0°C 2 AUTO | Prüfen: OK | EWT |

2. Drücken Sie auf " ", System 18. Einstellungen Mittwoch 16:45 Lüftung Temperatur System Kuchenhaube Einstellungen Auto AUTO | Prüfen: OK | EWT

1. Drücken Sie bei "BRIGHTNESS" (Helligkeit) auf "⊖" oder "⊕", um die Helligkeit einzustellen.
2. Drücken Sie bei "CONTRAST" (Kontrast) auf "⊖" oder "⊕", um den Kontrast einzustellen.

Einstellungen Bildschirm Schaltuhr Zeit festlegen Helligkeit - + - + Kontrast AUTO | Prüfen: OK | EWT |

1. Drücken Sie auf "☒", um die Einstellungen zu bestätigen und zum Hauptfenster zurückzukehren.

Wenn Sie nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden dabei gespeichert.

2.2.11 Sprache einstellen

Mit der ComfoControl können Sie:

- eine Sprache einstellen.

Dazu gehen Sie wie folgt vor:

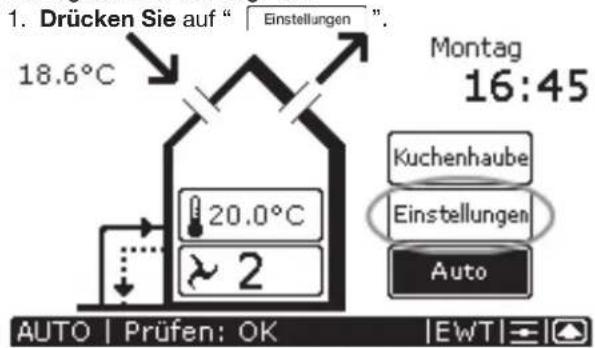

1. Drücken Sie auf "Einstellungen". Montag 16:45 18.6°C 20.0°C 2 Kuchenhaube Einstellungen Auto AUTO | Prüfen: OK | EWT |

1. Drücken Sie auf " . System

18. Einstellungen Mittwoch 16:45 Lüftung Temperatur System Kuchenhaube Einstellungen Auto AUTO | Prüfen: OK | EWT

1. Drücken Sie auf "▼"
2. Drücken Sie auf "▼" oder "▲um die gewünschte Sprache einzustellen.

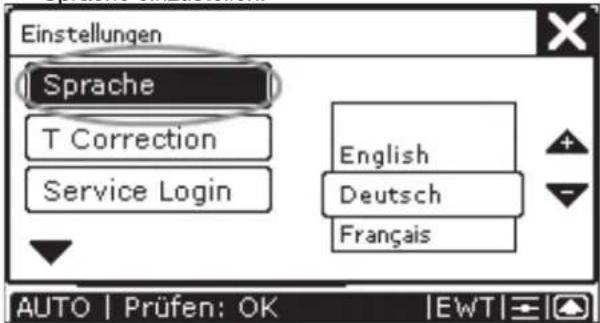

Einstellungen Sprache T Correction Service Login English Deutsch Français AUTO | Prüfen: OK | EWT

1. Drücken Sie auf " ✕ um die Einstellungen zu be- stätigen und zum Hauptfenster zurückzukehren.

Wenn Sie nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden dabei gespeichert.

2.3 Systemdaten

Auf dem Display der ComfoControl können Sie verschiedene Systemdaten ablesen:

• Störungsmeldungen
  – Filterwarnung zum Ersetzen der Filter.
• Informationen über den Status des Belüftungs- und/oder Kühlsystems.

2.3.1 Störungsmeldungen auf der ComfoControl

Bei einer Störung erscheint auf dem ComfoControl-Display ein Störungscode.

Der Störungscode besteht aus einem „A“- oder einem „E“-Code mit einer Ziffer dahinter.

Was tun im Falle einer Störung?

Eine aufgetretene Störung können Sie wie folgt rücksetzen:

- Drücken Sie auf "☐", um zu "SYSTEM STATUS" (Systemstatus) zu gehen.

18.6°C Mittwoch 16:45 Kuchenhaube Einstellungen Auto AUTO Prüfen:Error E2 |EW'T

- Drücken Sie auf "____"Ream die Störungsmeldung, beispielsweise "ERROR E2" (Fehler E2), zu löschen.

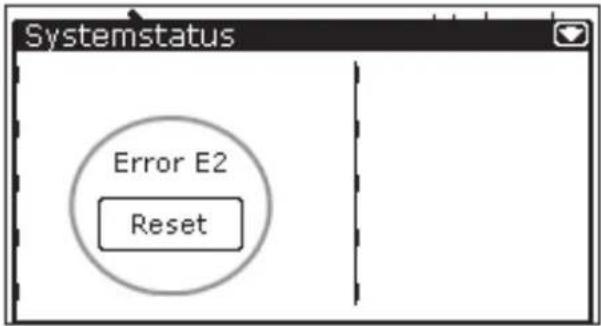

Systemstatus Error E2 Reset

Wenn mehrere Störungen vorliegen, werden sie untereinander angezeigt.

Im Falle von mehreren Störungen werden alle Störungen im Fenster "SYSTEM STATUS" angezeigt. Wir behandeln hier nur Störung "ERROR E2".

Sollte die gleiche Störung wiederholt auftreten, setzen Sie sich bitte mit dem Installateur in Verbindung.

• Notieren Sie den Typ Ihres Belüftungs- und/oder Kühlsystems.
• Notieren Sie den betreffenden Störungscode, der auf dem Display der ComfoControl erscheint.

Der Stecker muss immer in der Steckdose eingesteckt bleiben, sofern Ihr Belüftungs- und/oder Kühlsystem nicht aufgrund einer ernsthaften Störung, Filterreinigung oder -ersatz oder aus einem anderen zwingenden Grund ausser Betrieb gesetzt werden muss. Würde man den Stecker aus der Steckdose ziehen, würde die Wohnung nicht mehr mechanisch belüftet und es könnten langfristig Feuchtigkeits- und Schimmelprobleme in der Wohnung auftreten. Eine lang anhaltende Ausserbetriebsetzung Ihres Belüftungs- und/oder Kühlsystems ist also zu vermeiden.

2.3.2 Filtermeldung auf der ComfoControl

Wenn die Filter des Belüftungssystems ersetzt (oder gereinigt) werden müssen, erscheint auf dem Display des ComfoControl die Meldung "FILTER – ERSETZEN".

Nähere Informationen zum Ersetzen (oder Reinigen) der Filter fi nden Sie in der Benutzeranleitung Ihres Belüftungssystems.

Sobald die Filter des Belüftungssystems ersetzt (oder gereinigt) worden sind, gehen Sie wie folgt vor, um die Filtermeldung aus dem Display der ComfoControl zu entfernen:

- Drücken Sie auf " [icon]m zu "SYSTEM STATUS" (Systemstatus) zu gehen

18.6°C Mittwoch 16:45 Kuchenhaube Einstellungen Auto 21.0°C 3 AUTO Prüfen: Filter |EWT

- Drücken Sie auf "Reset", um die Meldung "FILTER - ERSETZEN" zu löschen.

System status Filter Reset

2.3.3 Statusinformationen auf der ComfoControl

Wenn keine Störungsmeldungen vorliegen, erscheint auf dem Display der ComfoControl die Anzeige

- "CHECK: OK".

Sie können dann Statusinformationen des Belüftungs- und/oder Kühlsystems abrufen. Gehen Sie dazu wie folgt vor:

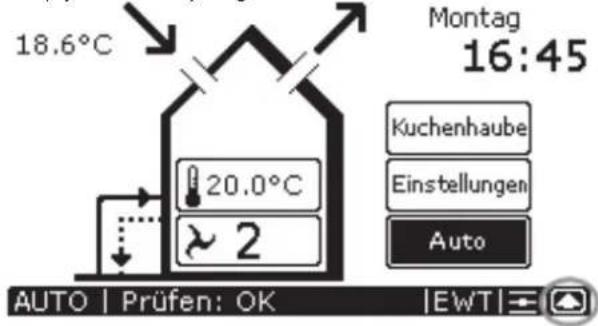

- Drücken Sie auf " " um zu "SYSTEM STATUS" (Systemstatus) zu gehen.

18.6°C Montag 16:45 Kuchenhaube Einstellungen Auto AUTO | Prüfen: OK | EWT

Das Fenster "SYSTEM STATUS" mit allen Systemdaten erscheint im Display der ComfoControl.

Systemstatus Innentemperatur 21°C Außentemperatur 15°C Bypass geschlossen(14°C) EWT offen (5°C) Erhitzer Aus Artic Aus Bedieneinheit Rev 2.014B1.007 WHR Rev. 0.000

- Drücken Sie auf " " zum Hauptfenster zurückzukehren.

2.4 Ende der Lebensdauer

Besprechen Sie mit Ihrem Lieferanten, was Sie am Ende des Lebenszyklus mit Ihrer ComfoControl tun sollen. Können Sie die ComfoControl nicht zurückbringen, deponieren Sie ihn nicht beim Müll, sondern erkundigen Sie sich bei Ihrer Gemeinde nach Möglichkeiten für die Wiederverwendung von Komponenten oder die umweltfreundliche Verarbeitung der Materialien.

3 Hinweise für den Installateur

In diesem Kapitel wird beschrieben, wie Sie die ComfoControl installieren müssen.

3.1 Installationsvoraussetzungen

Um beurteilen zu können, ob die Installation der Comfo-Control in einem bestimmten Raum möglich ist, sind folgende Punkte zu beachten.

• Die ComfoControl muss mindestens 1,50 Meter über dem Fussboden angebracht werden.
- Die ComfoControl muss so angebracht werden, dass eine ausreichende Luftzirkulation gegeben ist. Also nicht hinter einem Schrank, in einer Ecke etc.
- Die ComfoControl darf nicht in der Nähe von Wasserquellen, wie Heizkörpern, TV-Geräten, Lampen etc. angebracht werden. Auch direkte Sonneneinstrahlung ist zu vermeiden.
- Die ComfoControl darf nicht in der Nähe von Kältequellen, wie Kaltwasserleitungen oder ungeheizten Wänden (im Zusammenhang mit unbeheizten Räumen an der anderen Seite der Wand) etc. angebracht werden.
- In dem Raum müssen die folgenden Vorrichtungen vorhanden sein:

• Eventueller Einbaukasten für die ComfoControl.
• 12Vdc Speisespannung vom Belüftungssystem.
• A/B-Kommunikationskabel vom Belüftungssystem.

3.2 Installation der ComfoControl

3.2.1 Transport und Auspacken

- Gehen Sie beim Transport und Auspacken der ComfoControl vorsichtig vor.

Sorgen Sie dafür, dass das Verpackungsmaterial auf umweltfreundliche Weise entsorgt wird.

3.2.2 Kontrolle des Lieferumfangs

Sollten Sie Schäden oder Unvollständigkeiten am gelieferten Produkt feststellen, setzen Sie sich unverzüglich mit dem Lieferanten in Verbindung. Zum Lieferumfang gehören:

- ComfoControl.

• Montagebügel (an der Rückseite der ComfoControl befestigt).
• Konnektoren (an der Rückseite der ComfoControl auf der Platine befestigt).
  • Bedienungsanleitung.

3.3 Wandmontage

- Befestigen Sie den Montagebügel an der Wand.

Im Montagebügel sind 5 Löcher zur Befestigung vorgebohrt.

Der Montagebügel kann ggf. auch am Einbaukasten befestigt werden.

• Schliessen Sie die ComfoControl an das Belüftungssystem an, siehe § 3.4.
• Hängen Sie die ComfoControl an den Montagebügel, indem Sie sie auf den Bügel schieben.
• Befestigen Sie die ComfoControl an der Unterseite mit der Schraube.

3.4 Anschluss an das Belüftungssystem

• Befestigen Sie das 12Vdc-Kabel am Konnektor.
• Befestigen Sie das A/B-Kommunikationskabel am Konnektor.

Auf der Rückseite der ComfoControl ist das Schaltbild angegeben:

• Schliessen Sie den Konnektor an den 12Vdc "POWER"-Anschluss auf der Platine an.
• Schliessen Sie den Konnektor an den RS 485 "COMM"-Anschluss auf der Platine an.

Open (offen)		Comm(Komm)		Power(Spannung)		Relay (Re-lais)		Relay Temp.Sens (Re-lais Temp.Sens.)
Therm.(Therm.)		RS 485 12		VDC 1 2
*	*	A	B	-	+	*	*	*	*

Die Kabelspezifikationen lauten: 4 x 0,25 mm² abgeschirmt (twisted pair).

3.5 Anschluss des externen Temperatursensors

- Befestigen Sie das Kabel des Temperatursensors am Konnektor.

Auf der Rückseite der ComfoControl ist das Schaltbild angegeben:

• Schliessen Sie den Konnektor an den "TEMP.SENS"-Anschluss auf der Platine an.
• Platzieren Sie die beiden Jumper auf Position 1:2 (links) auf der Platine.

Jumper links: Temp. Sensor Jumper rechts: Relais 2)
Offen		Komm		Spannung		Relais		Relais Temp. Sens
Therm.		RS 485		12VDC		1	2
*	*	A	B	-	+	*	*	-	+

Die Spezifikationen für den Temperatursensor lauten: NTC 10 KΩ (nicht im Standard-Lieferumfang enthalten).

Der externe Temperatursensor kann als Option bestellt werden. Normalerweise wird die Innentemperatur mit einem internen Temperatursensor (in der ComfoControl) gemessen. Es ist jedoch auch möglich, die Innentemperatur mit einem externen Temperatursensor zu messen. Das ist vor allem dann sinnvoll, wenn die ComfoControl nicht in dem Raum aufgehängt wird, in dem die Innentemperatur gemessen werden soll, sondern beispielsweise im Flur. Ausserdem kann es vorkommen, dass Umgebungsvariable, wie die Wandwärme, eine zuverlässige Temperaturmessung beeinflussen. Ein externer Temperatursensor im Wohnzimmer, der an die Platine auf der Rückseite der ComfoControl angeschlossen werden muss, ist dann eine gute Lösung.

3.6 Inbetriebnahme Belüftungs- und Kühlsystem

Nach der Installation muss das Belüftungs- und Kühlsystem in Betrieb genommen werden.

Die Inbetriebnahme kann mit den P-Menüs der Comfo-Control erfolgen. In diesen P-Menüs können verschiedene Einstellungen (Regelungen) für das Belüftungs- und Kühl-system gewählt werden. Im Folgenden eine Übersicht der verfügbaren P-Menüs:

Eine Übersicht aller verfügbarer Einstellungen in den P-(Sub)menüs fi nden Sie in der Benutzeranleitung Ihres Belüftungs- und/oder Kühlsystems.

Zugang zu den P-Menüs

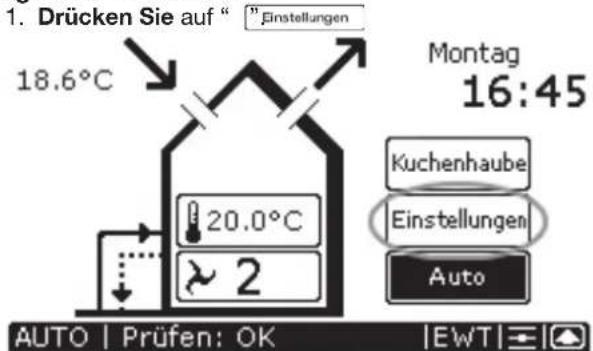

1. Drücken Sie auf " "Einstellungen 18.6°C Montag 16:45 Kuchenhaube Einstellungen Auto AUTO | Prüfen: OK | EWT |

2. Drücken Sie auf " . System 18. Einstellungen Mittwoch 16:45 Lüftung Temperatur System Kuchenhaube Einstellungen Auto AUTO | Prüfen: OK | EWT |

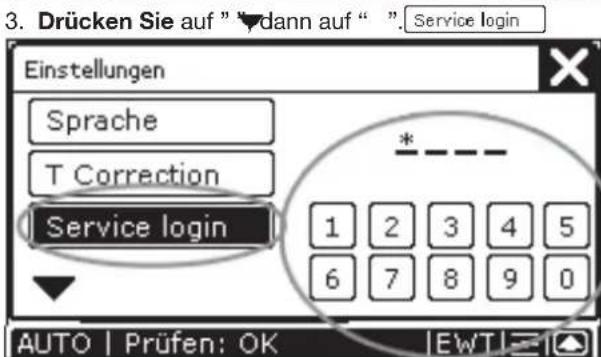

3. Drücken Sie auf " dann auf " . Service login Einstellungen Sprache T Correction Service login 1 2 3 4 5 6 7 8 9 0 AUTO | Prüfen: OK | EWT |

1. Geben Sie den Code "3520" ein, um zum "INSTALLATION MENU" ("INSTALLATIONSMENÜ") zu gelangen.
2. Drücken Sie auf " " oder ", um zum:
3. "INSTALL VENTILATION"-Menü (Installation Belüftung) oder ...
4. "INSTALL ARTIC"-Menü (Installation Artic) zu gelangen.

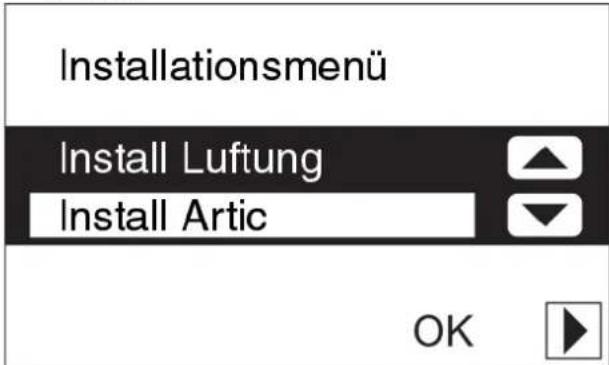

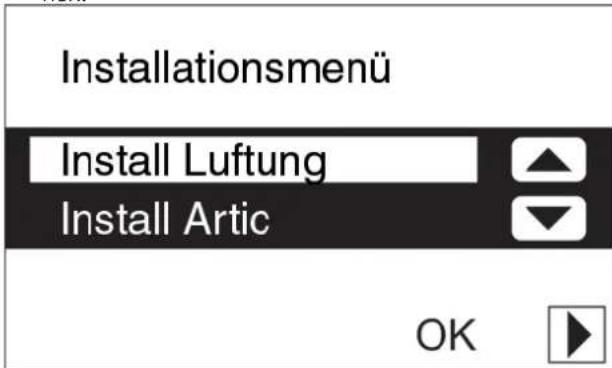

Installationsmenü Install Luftung Install Artic OK

1. Drücken Sie auf "OK", um das gewählte Menü zu öffnen.

Installationsmenü Install Luftung Install Artic OK

Die P-Menüs sind nun erreichbar.

Wenn das Artic-Kühlsystem nicht angeschlossen ist, erscheint die „OK“-Taste nicht auf dem Display. Die betreffenden P-Menüs sind dann nicht verfügbar.

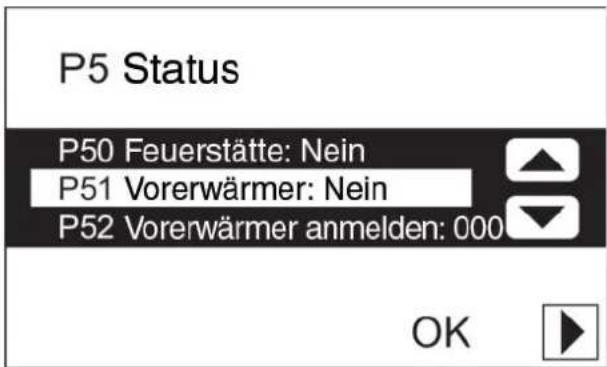

1. Wählen Sie mit " oder " das gewünschte P-Menü, beispielsweise "P5 OPTIONEN".

Install Luftung P1 Status P2 P2 Zeitverzögerungen P3 Ventilatorstufen OK

1. Drücken Sie auf "OK", um das P-Menü zu bestätigen.

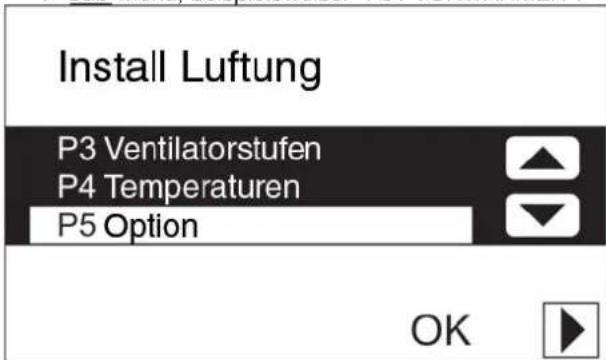

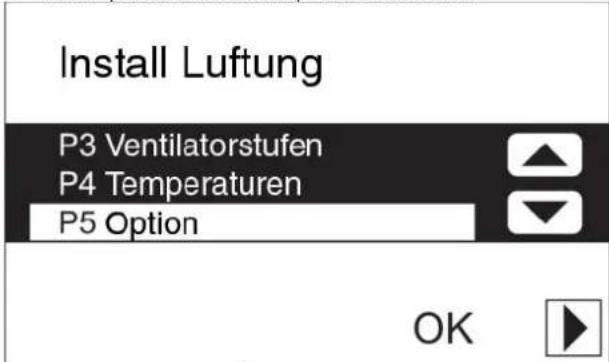

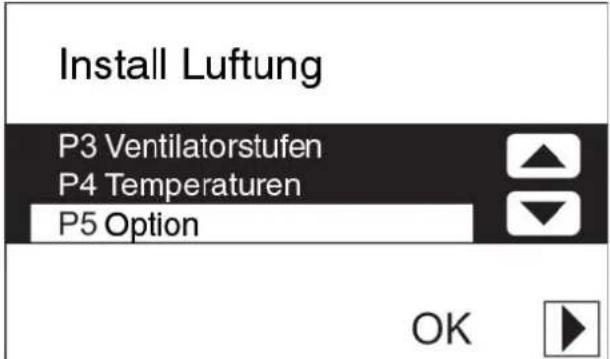

2. Wählen Sie mit " ▲" oder " ▼das gewünschte P-Sub-Menü, beispielsweise. "P51 VORWÄRMER".

Install Luftung P3 Ventilatorstufen P4 Temperaturen P5 Option OK

1. Drücken Sie auf"OK", um das P-Sub-Menü zu bestätigen.

P5 Status P50 Feuerstätte: Nein P51 Vorerwärmer: Nein P52 Vorerwärmer anmelden: 000 OK

Einstellungen in den P-Menüs vornehmen

Dazu gehen Sie wie folgt vor:

1. Wählen Sie mit " oder " einen Wert für den Parameter.

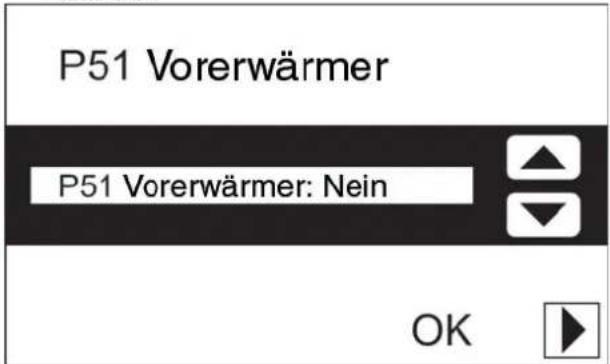

P51 Vorerwärmer P51 Vorerwärmer: Nein OK

1. Drücken Sie auf "▶", um den neuen Wert für den Parameter zu bestätigen.

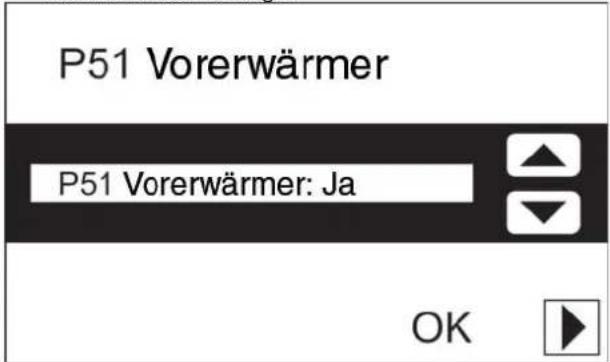

P51 Vorerwärmer P51 Vorerwärmer: Ja OK

1. Drücken Sie ggf. noch einmal auf "▶, um zu den P-Menüs zurückzukehren.

Install Luftung P3 Ventilatorstufen P4 Temperaturen P5 Option OK

1. Wiederholen Sie die Schritte 7 bis 13, wenn Sie mehrere Parameter nacheinander einstellen wollen.

Die Mindest- und Höchstwerte für die verfügbaren Einstellparameter sind in der Software festgelegt.

Zum Hauptfenster zurückkehren

Dazu gehen Sie wie folgt vor:

1. Drücken Sie auf "▶", um zum Fenster „INSTALLATION MENU“ (Installationsmenü) zurückzukehren.

Install Luftung P3 Ventilatorstufen P4 Temperaturen P5 Option OK

1. Drücken Sie auf " um zum Hauptfenster zurückzukehren.

Installationsmenü Install Luftung Install Artic OK

18.6°C Montag 16:45 Kuchenhaube Einstellungen Auto 20.0°C 2 AUTO | Prüfen: OK | E'w'T |

Die ComfoControl kehrt nach 5 Minuten automatisch zum Hauptfenster zurück.

Nach Abschluss der Einstellungen in den P-Menüs kehrt die ComfoControl fast immer direkt zum Hauptfenster zurück. Nach einem allgemeinen Reset zu den Werkseinstellungen (siehe Menü P7) jedoch dauert dieser Vorgang länger, weil das System sich neu initialisieren muss.

Belgie

Zehnder Comfosystems NV/SA

Vriesenrot 26, Industriepark Hoogveld

B - 9200 Dendermonde

Telefon: [phone]

Fax: [phone]

Internet: www.zehnder.be

E-mail: [e-mail]

Deutschland

Zehnder Comfosystems GmbH

Almweg 34 D

D - 77933 Lahr, Deutschland

Telefon: [phone] / 586-0

Fax: [phone] / 586-420

Internet: www.comfosystems.com

E-mail: [e-mail]

France

Tel.: [phone]

Fax: [phone]

Internet: www.comfosystems.fr

E-mail: [e-mail]

Italia

Zehnder Tecnosystems S.r.l.

Viale Europa, 73

I - 41011 Campogalliano MO

Telefon: [phone]

Telefax: [phone]

Internet: www.comfosystems.it

E-mail: [e-mail]

Nederland

Zehnder Comfosystems NL

Lingenstraat 2

8028 PM Zwolle

Tel.: [phone]

Fax: [phone]

Internet: www.comfosystems.nl

E-mail: [e-mail]

Schweiz

Zehnder Comfosystems AG

Zugerstrasse 162

CH 8820 Wädenswil

Telefon: +41 (0)43 / 833 20 20

Fax: +41 (0)43 / 833 20 21

Internet: www.comfosystems.ch

E-mail: [e-mail]

United Kingdom

Zehnder Comfosystems
