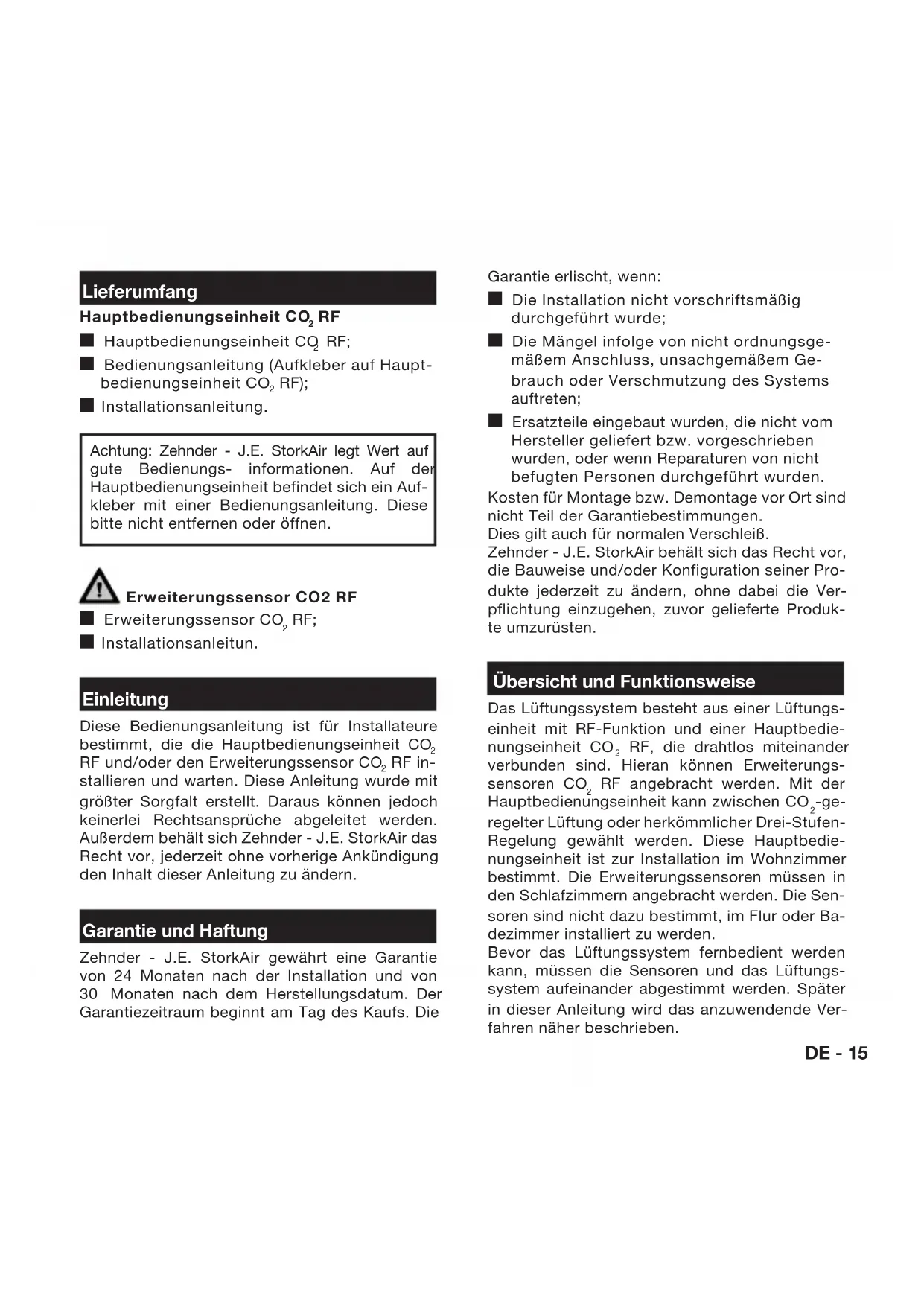

Einleitung

These Bedienungsanleitung ist für Installaure bestimmt, die die Hauptbedienungseinheit CO2 RF und/oder den Erweiterungssensor CO2 RF installieren und warten. These Anleitung wurde mit größter Sorgfalt erstellt. Daraus konnen jedoch keinerlei Rechtsansprüche abgeleitet werden. Außer dem gehalt sich Zehnder - J.E. StorkAir das Recht vor, jederzeit ohne vorherige Ankündigung den Inhalt dieser Anleitung zuändern.

Garantie und Haftung

Zehnder - J.E. StorkAir gewährt eine Garantie von 24 Monaten nach der Installation und von 30 Monaten nach dem Herstellungsdatum. Der Garantiezeitraum beginnnt am Tag des Kaufs. Die

Garantie erlischt, wenn:

Die Installation nicht vorschriftsmaßig durchgeführt wurde;
Die Mängel infolge von nicht ordnungsgemäßem Anschluss, unsachgemäßem Gebrauch oder Verschmutzung des Systems auftreten;
■ Ersatzteile eingebaut wurden, die nicht vom Hersteller geliefert bzw. vorgeschreiben wurden, oder wenn Reparaturen von nicht befugten Personen durchgeführt wurden.

Kosten fur Montage bzw. Demontage vor Ort sind nicht Teil der Garantiebestimmungen. Dies gilt auch fur normalen VerschleiB.

Zehnder - J.E. StorkAir gehalt sich das Recht vor, die Bauweise und/oder Konfiguration seiner Produkte jederzeit zu ändern, ohne darauf die Verpflichtung einzugehen, zuvor geleiferte Produkte umzurüsten.

Übersicht und Funktionswise

Das Luftungssystem besteht aus einer Luftungs-heit mit RF-Funktion und einer Hauptbedingungseinheit CO2 RF, die drahtlos miteinander verbunden sind. Hieran konnen Erweiterungssensoren CO2 RF angebracht werden. Mit der Hauptbedienungseinheit kann zwischen CO_2 -geregelter Luftung oder herkömmlicher Drei-Stufen-Regelung gewählt werden. Diese Hauptbedingungseinheit ist zur Installation im Wohnzimmer bestimmt. Die Erweiterungssensoren müssen in den Schlafzimmern angebracht werden. Die Sensoren sind nicht dazu bestimmt, im Flur oder Badezimmer installiert zu werden. Bevor das Luftungssystem fernbedient werden kann, müssen die Sensoren und das Luftungssystem aufeinander abgestimmt werden. Später in dieser Anleitung wird das anzuwendende Verfahren naher beschrieben.

Elektrische Gefahren

Während der Installation oder bei Wartungsarbeiten besteht die Gefahr von Stromstößen. Beachten Sie jederzeit die Sicherheitsvorschriften in dieser Anleitung. Die Nichtbeachtung der Sicherheitsvorschriften, Warnhinweise, Anmerkungen und Anweisungen kann Verletzungen oder Beschädigungen am Produkt zur Folge haben.

Schalten Sie die elektrische Gruppe, an die die Hauptbedienungseinheit oder an die der Erweiterungssensor angeschlossen ist, aus, bevor Sie das Gehäuse des Geräts öffnen.

Elektrostatice Entladung (ESD)

Wenn elektrische Komponenten ausgetauscht werden müssen, besteht die Gefahr von elektrostatischen Entladungen, die die Platinen beschädigen können. Ergreifen Sie daher beim Umgang mit Platinen in jedem Fall entsprechende Maßnahmen, z. B. tragen eines geerdeten Armbandes.

Der CO_2 -Sensorarf nicht als sichereitsrelevante Gasregelung,sonderndarf ausschlieBlichinWohnraumenangewendetwerden.

Der CO_2 -Sensor kann durch andere RF-Sender gestört werden.

Installation

Montage

Die Hauptbedienungseinheit CO2 RF und der Erweiterungssensor CO2 RF bestehen aus einem Sensorteil (die Vorderseite) und einem Senderteil (die Rückseite).

B

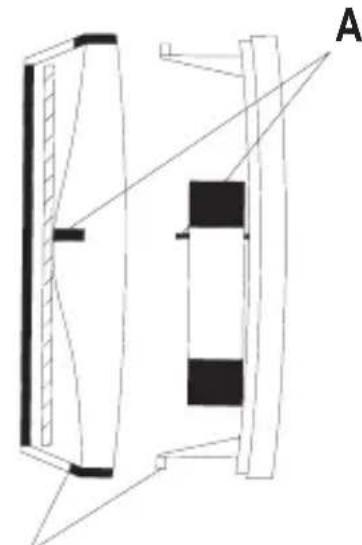

Das Senderteil wurde dazu konzipiert, um auf einem Einbaugehause montiert zu werden. Um die Geräte an der Wand montieren und elektrisch anschließen zu können, muss das Sensor-teil vom Senderteil getrennt werden. Drucken Sie hierzu die 2 Klickfinger (B) mit einem kleinen Schraubendre

her etwas nach unter in die Luftspalte an der Oberseite des Gerats undziehen Sie das Sensorteil nach offen.

Achtung: Beim Zurücksetzen des Sennmüssen die 4 Fuß (A) vom elektrischen iss in die Kontakte des Senderteils pasten Sie darauf, dass der Regler so platd, dass sich die Luft frei durch die Luftewegen kann. Wahlen Sie den Platz, dass sich keine große metallenen Hinzwischen der Luftungseinheit und dem sor befinden. Zudem muss direkte War

mestrahlung oder warme Zuluft vermieden werden. Es ist ratsam, die Hauptbedienungseinheit CO_2 RF kein dem Thermostat oder dem Lichtschalter im Wohnzimmer zuplatzieren. Die Erweiterungssensoren müssen in den Schlafzimmern angebracht werden.

Elektrische Anschlüsse

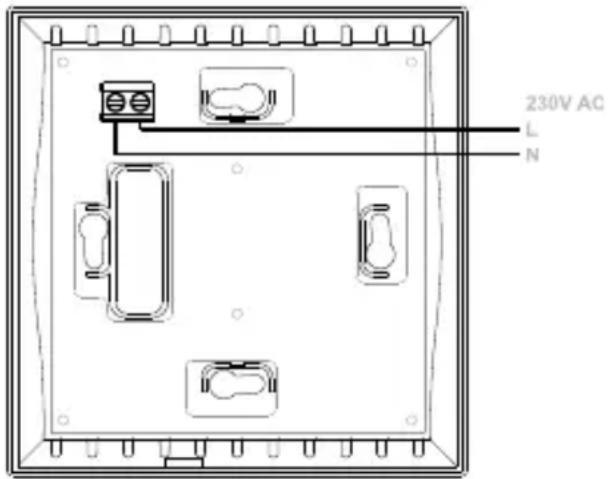

Die CO2 -Sensoren mussen entsprechend der vor Ort geltenden Vorschriften angeschlossen werden. Das Senderteil der CO2 -Sensoren wird an das Stromnetz von 230V / 50Hz über ein Einbaugehause angeschlossen. Schieben Sie die Kabel durch die Rückseite des Gehäuses. Schrauben Sie das Senderteil fest auf das Einbaugehause.

Verbindung zwischen der Luftungseinheit und den CO_2 -Sensoren

Um eine Verbindung zwischen der Lufungseinheit und den CO_2 -Sensoren herzustellen, mussen die folgenden Schritte durchgefuhrt werden:

Luftungseinheit

Sorgen Sie damit, dass der RF-Eingang der Luftungseinheit auf „proportional steuern“ eingestellt ist. Ziehen Sie hierzu die Installationsanleitung der Luftungseinheit zu Rate.

1. Entfernen Sie den Stecker der Lufungseinheit aus der Steckdose und setzen Sie innach 5 Sekunden wieder zurück. Das Gerät befindet sich nun im Programmiermodus. Innerhalb von 10 Minuten kann jetzt die Verbindung mit der Hauptbedienungseinheit hergestellt werden.

Hauptbedienungseinheit CO_2 RF

1. Drücken Sie die Schaltfläche der Hauptbedienungseinheit CO_2 RF 8 Sekunden lang ein. Der Sensor stellt nun eine Verbindung mit der Lüftungseinheit her. Die grüne, orange und rote LED blinken zur Bestätigung der zustandegekommenen Verbindung.

Erweiterungssensor CO_2 RF

1. Wiederholen Sie Schritt 1. Drücken Sie die Schaltfläche des Erweiterungssensors mit Hilfe eines spitzen Gegenstands (Büroklammer oder Stift) bis die grüne, orange und rote LED blinken (ca. 8 Sekunden).
2. Wiederholen Sie Schritt 3 bis alle Erweiterungssensoren verbunden sind.

Probleme beim Herstellen der Verbindung Beim Herstellen der Verbindung der Sensoren oder Regel- und Schaltgeräte können die folgenden Probleme auftreten:

Die rote LED auf der Hauptbedingungs-heit CO_2 RF blinkt. Es besteht keine Verbindung mit der Lüftungseinheit.

Wiederholen Sie Schritt 1 und 2. Falls der Effekt ausbleibt, kontrollieren Sie, ob der Abstand zwischen Lüftungseinheit und dem Sensor nicht zu groß ist, und ob die Verbindung nicht durch große metallene Hindernisse beeinträchtigt wird;
Die rote LED auf dem Erweiterungssensor CO2 RF blinkt. Es besteht keine Verbindung zwischen dem Erweiterungssensor CO2 RF und der Luftungseinheit oder der Hauptbedienungseinheit CO2 RF. Kontrollieren Sie, ob die Hauptbedienungseinheit CO2 RF ordnungsgemäß Funktioniert. Wiederholen Sie anschließend Schritt 3.

Funktionsweise

Mit der Schaltfläche auf der Hauptbedingungs-einheit hat der Benutzer die Wahl zwischen 4 Beluftungsstufen: abwesend, anwesend, maximal oder „AUTO CO₂". Die gewählte Stufe wird mit Hilfe einer blauen LED angezeigt. In der Stufe „AUTO CO₂" wird die Luftung automatisch basierrend auf der CO₂-Konzentration geregelt. Wenn nur die Hauptbedienungseinheit verwendet wird, goes es hierbei um die CO₂-Konzentration im Wohnzimmer. Werden auch Erweiterungssensoren benutzt, dann ist die maximale CO₂-Konzentration maßgebend für die Luftungsmenge. Der Erweiterungssensor hat keine Bedienfunktionen und dient ausschließlich zur Messung der CO₂-Konzentration im Raum. Die Sensoren verfügen über 3 LED-Anzeigen, die die CO₂-Konzentrati-on angegeben:

Grun (<1200 ppm);
Orange (1200 - 1500 ppm);
Rot (>1500ppm)

Wenn die rote LED aufleuchtet, muss der Bewohner eine Tur oder ein Fenster offen. Ferner

müssen die Spalten unter den Turen, die für eine gute Luftung unerlässlich sind, und die Stellung der Fensterrahmen (falls vorhanden) kontrolliert werden.

Störung

Es konnen die folgenden Störungen auftreten:

Die grüne, orange und rote LED blinken. Der 3-Stufenschalter der Hauptbedienungseinheit ist noch eingeschaltet. Der CO2 -Sensor ist defekt oder erheblich verschmutzt. Reinigen Sie den CO2 -Sensor oder ersetzen Sieihn;
Die rote LED blinkt, während die grüne oder orange LED andauernd aufleucht. Der Sensor kann keine Verbindung mit der Luftungseinheit herstellen. Kontrollieren Sieden Abstand und das Vorhandensein von großen metallenen Hindernissen zwischen Sensor und Luftungseinheit.

Wartung

Die CO_2 -Sensoren benötigen während ihrer Lebensdauer keine Wartung. Die Funktionswise kann jeder durch Verschmutzung der Luftspalte gestört werden. Entfernen Sie, falls notig, den Staub aus dem Gehäuse und aus den Luftspalten.

Spezifikationen

Hauptbedienungseinheit CO_2 RF und Erweiterungssensor CO_2 RF

Netzspannung: 230V ± 10% , einphasig, 50Hz
■ Minimale Umgebungstemperatur: -10 °C;
Maximale Umgebungstemperatur: +40^
■ Luftfeuchtigkeit (kontinuierlich):

85% (Elektronik), nicht kondensierend;

■ Funktionaler Messbereich 400 ppm - 2000 ppm;
Sensorstörung, wenn Messwert < 300 ppm oder >10000 ppm;
Sollwert 1050 ppm;
Ausgangssignal 0% RF- 100% RF, proportional integrierend abhängig von der Abweichung vom Sollwert;
Eigener Verbrauch: typisch < 1 W;
Verschmutzungsgrad: 2;
Spitzenspannung: 4kV
Schutzklasse: II gemäß EN60730-1;
IP-Klassifizierung: IP30 gemäß EN60529-1;
Reglertyp: RS Typ 1.
