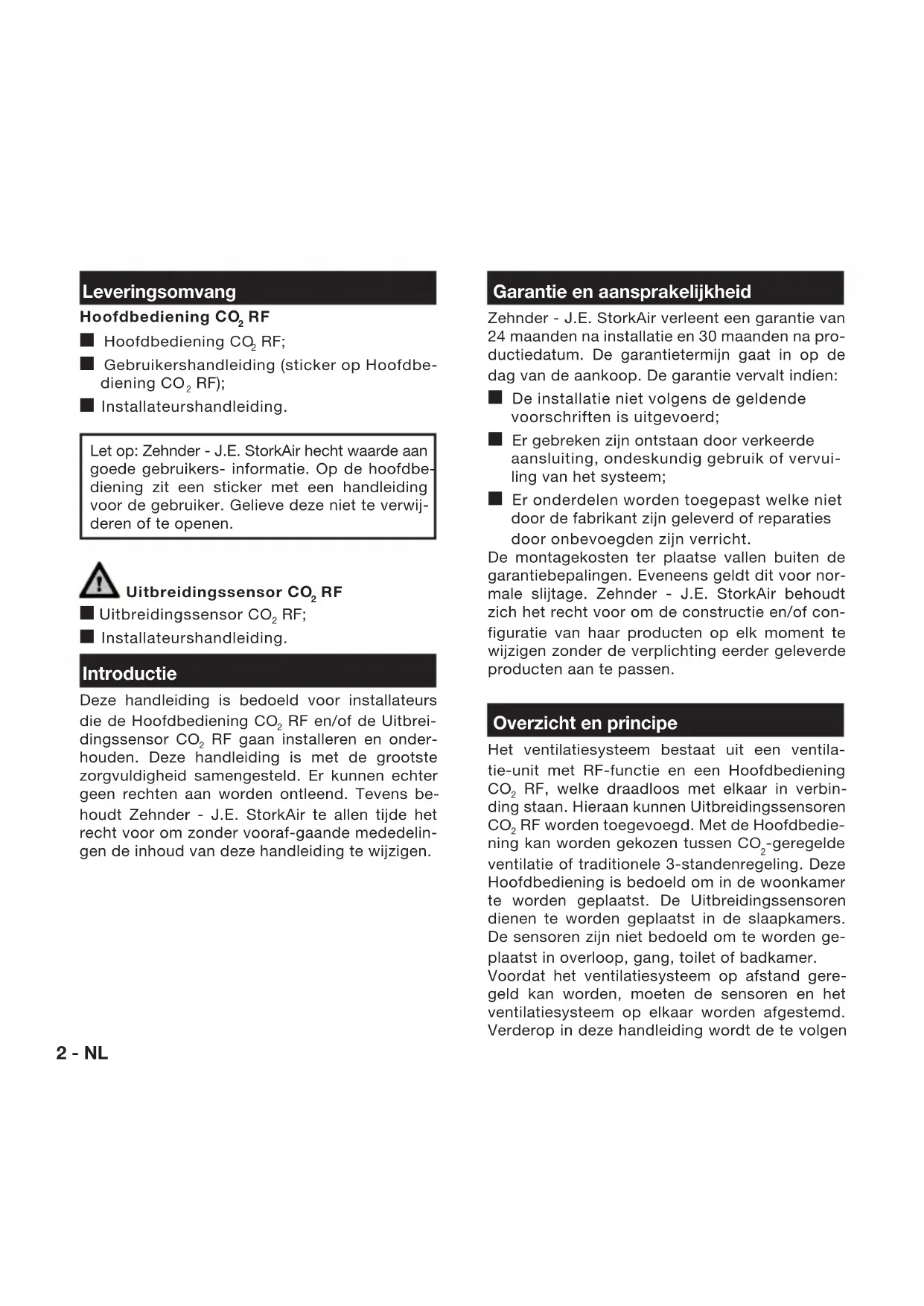

Hoofdbediening CO_2 RF en Uitbreidingsensor CO_2 RF Installatie handleiding Manuale per I'installatore Installer manual Installationsanleitung

Hoofdbediening CO_2 RF;
Gebruikershandleiding (sticker op Hoofdbeding CO₂ RF);
Installateurshandleiding.

Let op: Zehnder - J.E. StorkAir hijcht waarde aan goede gebruikers- informatie. Op de hoofdbediening zit een sticker met een handleiding voor de gebruiker. Gelieve deze Niet te verwijderen of te openen.

Uitbreidingssensor CO_2 RF

Uitbreidingsensor CO_2 RF;
Installateurshandleiding.

Introductie

Deze handleiding is bedoeld voor installateurs die de Hoofdbediening CO2 RF en/of de Uitbreidingssensor CO2 RF的那一en onderhonden. Deze handleiding is met de grootste zorgvuldigheid samengesteld. Er kuren echter geen rechten aan worden ontleend. Tevens behoudt Zehnder - J.E. StorkAir te allenijke hetrecht voor om zonder vooraf-gaande mededelingen de inhoud van deze handleiding te wijzigen.

Garantie en aansprakelijkheid

Zehnder - J.E. StorkAir verleent een garantie van 24 maanden na installmentie en 30 maanden na productiedatum. De garantietermijn staat in op de dag van de aankoop. De garantie vervalt indien:

De installmentiet Niet volgens de geldende voorschriften is uitgevoerd;
Er gebreken zijn ontstaan door verkeerde aansluiting, oneskundig gebruik of verrui- ing van het systeme;
Er onderden worden toegepast welke nicht door de fabrikant zijn geleverd of reparatives door onbevoegden zijn verricht.

De montagekosten ter plaatse vallen buiten de garantiebepalingen. Eveneens geldt dit voor normale slijtage. Zehnder - J.E. StorkAir behoudt zich hetrecht voor om de constructie en/of configuratie vanhaar producten op elk moment te wijzigen zonder de verplichting eerder geleverde producten aan te passen.

Overzicht en principe

Het ventilatiesystem bestaat uit een ventilatie-unit met RF-functie en een Hoofdbediening CO2 RF, welke draadloos met elkaar in verbinding staan. Hieraan hunen Uitbreidingsensoren CO2 RF worden toegevoegd. Met de Hoofdbediening kan worden gekozenussen CO_2 -geregeldeventilatie of traditionele 3-standenregeling. Deze Hoofdbediening is bedoeld om in de woonkamer te worden geplaatst. De Uitbreidingsensoren dienen te worden geplaatst in de slaapkamers. De sensoren zichniet bedoeld om te worden geplaatst in overloop, gang, toilet of badkamer. Voordat het ventilationsystem op afstand gere geld kan worden, moeten de sensoren en het ventilationsystem op elkaar worden afgestemd. Verderop in deze handeiding worden de te volgen

procedure nader beschreiben.

Elektrische gevaren

Tijdens de installmentie of gedurende het onderhoud, bestaat het gevaar van een elektrische schok.

Neem steeds de veiligheidsvoorschriften in deze handleiding in acht. Indien de veiligheidsvoorschriften, waarschuwingen, opmerkingen en instructies nicht worden opgevolgd, kan dit leiden tot persoonlijk letsel of schade aan het product.

Schakel de elektrische groep waarop de Hoofdbediening of Uitbreidingsensor is aangeslotenuit, alvorens de behuizing van het apparaat te openen.

Indien er elektrische componenten要去en worden uitgewisseld bestaat het gevaar van elektrostatische ontladingen, waar bij de printplaten defect kuren raken. Neem waarom bij het omgaan met printplaten alkijd ESD remmende maatregelen, zoals het dragen van een geaarde Polsband.

De CO_2 sensor mag nicht als veiligheidsrelevante gasregeling gebruikt worden, hij mag uitsluitend in woonruimten toegepast worden.

De CO_2 sensor kan door andere RF-zenders gestoord worden.

Installatie

Plaatsing

De Hoofdbediening CO2 RF en de Uitbreidingsensor CO2 RF zijn opgebouwd uit een sensordeel (het front) en een zenderdeel (dechterzijde).

A Het zenderdeel is ontworpen om te worden gemonteerd op een inbouwdoos. Om de apparaten te kunden monteren aan de wand en elektrisch aan te kunden sluiten, dient het sensordeel te worden gescheden van het zenderdeel. Duw hiertoe de 2 klikvingers (B) in de luchtseluven aan de bovenzijde van het apparaat met een kleine schroevendraaier

iets maar beneden en trek het sensordeel omhoog.

Let op: Bij hetteringplaatsen van het deel dienen de 4 pootjes (A) van de elektris-sluiting in de contacten van het zenderallen. Let erop, dat de regelaar zo worden dat de lucht zich vrij door de luchtkan bewegen. Kies deplaats verdier zo, geen groote metalen obstakels:tussen de unit en de CO2 -sensor bevinden. Ook warmtestraling of warmer toevoerlucht meden worden. Geadviseerd worden om bediening CO2 RF naast thermostat of in de woonkamer teplaaten. De Uit-sensoren dienen te worden geplaatst in kamers.

Elektrische aansluitingen

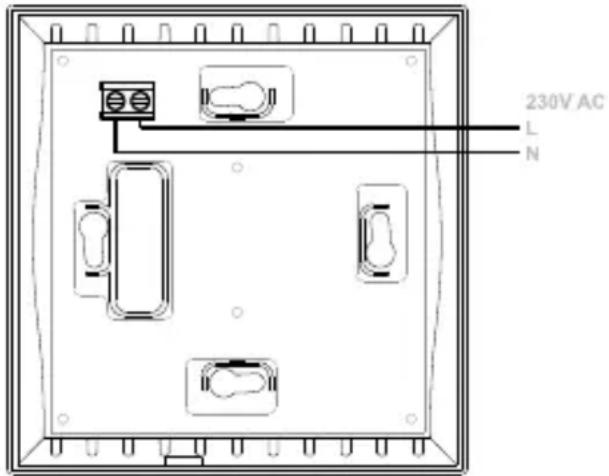

De CO2 -sensoren要去en worden aangesloten conform deplaatselijk geldende voorschriften. Het zenderdeel van de CO2 -sensoren worden aangesloten op het 230V / 50Hz net via een inbouwdoos. Duw de kabels door dechterijde van de behuizing. Schroef het zenderdeel vast op de inbouwdoos.

Verbinding tussen de ventilatie-unit en de CO_2 -sensoren

Om verbinding te makes tussen de ventilatie-unit en de CO_2 -sensoren,要去en de volgende stappen worden uitgevoerd:

Ventilatie-unit

Zorg ervoor, dat de RF ingang van de ventilatie-unit op "proportioneel sturen" is ingesteld. Raadpleeg hiertoe de installeurshandleiding van de ventilatie-unit.

1. Neem de stekker van de ventilatie-unituit het stopcontact enplaats deze na 5seconden wee terug. Het toestel staat nu inde programmeerstand. Binnen 10 minutes

kan nu verbinding worden gemaakt met de Hoofdbediening.

Hoofdbediening CO_2 RF

1. Houd de knop van de Hoofdbediening CO RF ingedrukt gedurende circa 8 secon- den. De sensor maakt nu verbinding met de ventilatie-unit. De groene, oranje en rode LED knipperen ter bevestiging van de totstandkoming van de communicatie.

Uitbreidingssensor CO_2 RF

1. Herhaal stap 1. Druk de knop van de uitbreidingssensor in met behulp van een puntig voorwerp (paperclip of pen) totdat de groene, oranje en rode LED knipperen (circa 8 seconden).
2. Herhaal stap 3, totdat alle uitbreidingssensoren zich verbonden.

Problemenijdens het verbinden

Bij het verbinden van de sensoren of accessoires können de volgende problemen optreden:

De rode LED op de Hoofdbediening CO2 RF knippert. Er is geen verbinding met de ventilatie-unit. Herhaal stap 1 en 2. Wanner dit geen effect heeft, controllerer of de afstand:tussen de ventilatie-unit en de sensor nicht te groot is en of de communicatie Niet worden gehinder door grote metalen obstakels;
De rode LED op de Uitbreidingsensor CO2 RF knippert. Er is geen verbinding:tussen de Uitbreidingsensor CO2 RF en de ventilatieunit, of de Hoofdbediening CO2 RF is nichtverbonden. Controller of de Hoofdbediening CO_2 RFaar behoren functioneert.Herhaalervolgens stap 3.

Werking

Middels de knop op de Hoofdbediening kiest de gebruiker uit 4 ventilatiestanden: afwezig, aanwezig, maximaal of "Auto CO2 . De gekozen stand worden aangeduid middels een blauwe LED. In de stand "Auto CO2 " worden de ventilatie automatisch geregeld op basis van de CO2 -concentratie. Wannerleen de Hoofdbediening worden gebruikt, is dit de CO2 -concentratie in de woonkamer. Worden ook Uitbreidingssensoren gebruikt, dan is de hoogste CO2 -concentratie maatgevend voor de hoeveelheid ventilatie. De Uitbreidingssensor heeft geen bedieningsfunction en dient uitsluitend om de CO2 -concentratie in een ruimte te meten. De sensoren beschikken over 3 LED-indicatoren die de CO_2 -concentratie aangeven:

Groen (<1200ppm);
Oranje (1200 - 1500ppm);
Rood (>1500ppm)

Wonneer de rode LED oplicht, dient de bewoner een deur of raam te openen. Verder dienen de kieren onder de deuren -welke essentieel zich voor een goede ventilatie -alsmede de stand van de raamroosters (indien aanwezig) te worden gecontroleerd.

Storing

De volgende storingen können optreden:

De groene, orangje en rode LED knipperen. De 3-standenschakelaar van de Hoofdbediening werkt nog. De CO_2 -sensor is defect of ernstig verruild. Reinig de CO _2 -sensor of verrang.Deze;
De rode LED knippert, verwijl de groene of orangje LED continu oplichten. De sensor kan geen verbinding make met de ventilatie-unit. Controller de afstand en de

aanwezigheid van grote metalen obstkels tussen sensor en ventilatie-unit.

Onderhoud

De CO_2 -sensoren hebben gedurende hun levensduur geen onderhoud nodig. De werkung kan darüber worden verstoord door verruiling van de luchtseuven. Verwijder het stof uit de behuizing en uit de luchtseuven indien nodig.

Specifications

Hoofdbediening CO_2 RF en Uitbreidings-sensor CO_2 RF

Voedingsspanning: 230V± 10% ,enkelfase, 50Hz;
Minimum omgevingstemperatuar: -10°C;
Maximum omgevingstemperatuur: +40^
Luchtvochtigheid (continu): 85% (elektronica), nicht condenserend;
Functioneel meetbereik 400ppm - 2000ppm;
Sensorstoring indien meetwaarde < 300ppm of >10000ppm ;
Streefwaarde 1050ppm;
Uitgangssignaal 0% RF-100%RF, proportioneel integrerend afhankelijk van afwijking van streefwaarde;
Eigen verbruik: typisch < 1W
Vervuilingsgraad:2;
Piekspanning: 4kV
■ Beschermingsklasse: II volgens EN60730-1;
IP-classificatie: IP30 volgens EN60529-1;
Type regelaar: RS type 1.
