BEDIENUNGSANLEITUNG ComfoControl Luxe ZEHNDER

2 VOOR DE GEBRUiker 1

Hiertoe kan via de ComfoControl:

Alle Rechte vorbehalten.

Die Zusammenstellung dieser Bedienungsanleitung ist mit grösster Sorgfalt erfolgt. Dennoch haftet der Herausgeber nicht für Schäden aufgrund von fehlenden oder nicht korrekten Angaben in dieser Bedienungsanleitung.

Inhaltsverzeichnis

1 EINEITUNG 1

1.1 Vorwort 1
1.2 Garantie und Haftung 1

1.2.1 Allgemeines 1
1.2.2 Garantiebestimmungen 1
1.2.3 Haftung 1

1.3 Sicherheitsvorschriften 1
1.3.1 Verwendete Symbole 1

2. FÜR DEN BENUTZER 1

2.1 ComfoControl 2
2.2 Benutzung der ComfoControl 2

2.2.1 Datum und Uhrzeit einstellen 2
2.2.2 Komforttemperatur einstellen 3
2.2.3 Belufungsstufe einstellen 3
2.2.4 Kuchenhaube ein- und ausschalten 4
2.2.5 Zu- und Abluftventilator ein- und ausschalten 4
2.2.6 Belüftungsprogramm einstehen 5
2.2.7 Temperaturprogramm einstellen 6
2.2.8 Zeitverzogierung einstellen 7

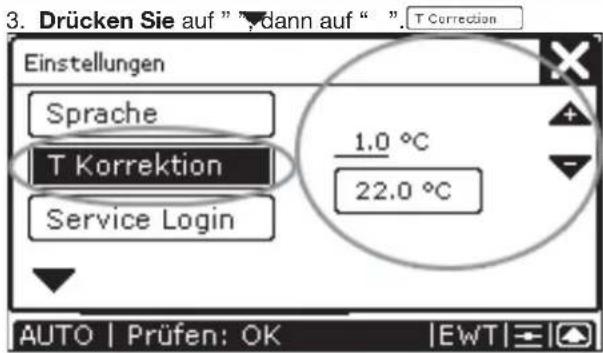

2.2.9 Temperaturkorrektur vornehmen 8
2.2.10 Display einstellen 8
2.2.11 Sprache einstellen 9

2.3 Systemdaten 9

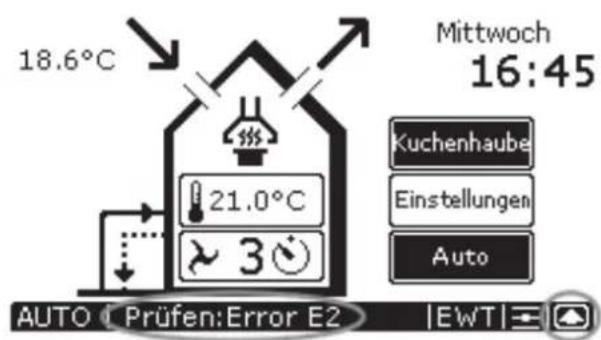

2.3.1 Störungsmeldungen an der ComfoControl 9

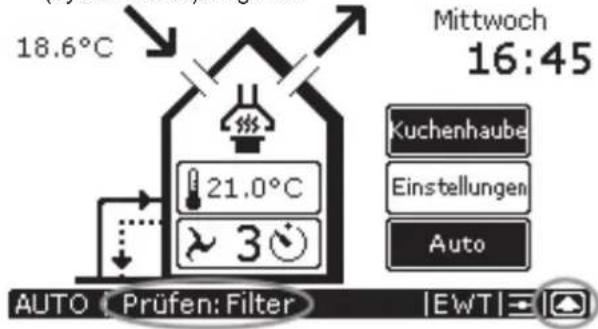

2.3.2 Filtermeldung auf der ComfoControl 10

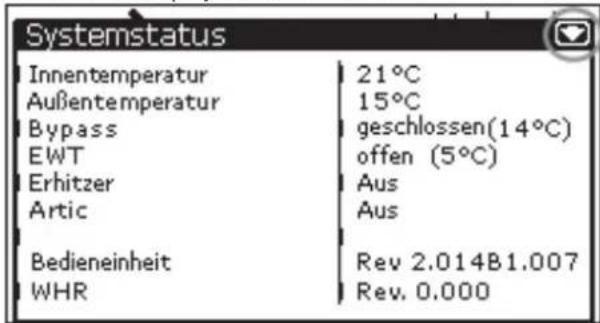

2.3.3 Statusinformationen auf der ComfoControl 10

2.4.Ende der Lebensdauer 10

3. FÜR DEN INSTALLATEUR 10

3.1 Installationsvoraussetzungen 10
3.2 Installation der ComfoControl 11

3.2.1 Transport und Auspacken 11

3.2.2 Kontrolle des Lieferumfangs 11
3.3 Wandmontage 11
3.4 Anschluss an das Belüftungssystem 11
3.5 Anschluss des externen Temperatursensors 11
3.6 Inbetriebnahme des Belüftungs- und Kühlsystems 12

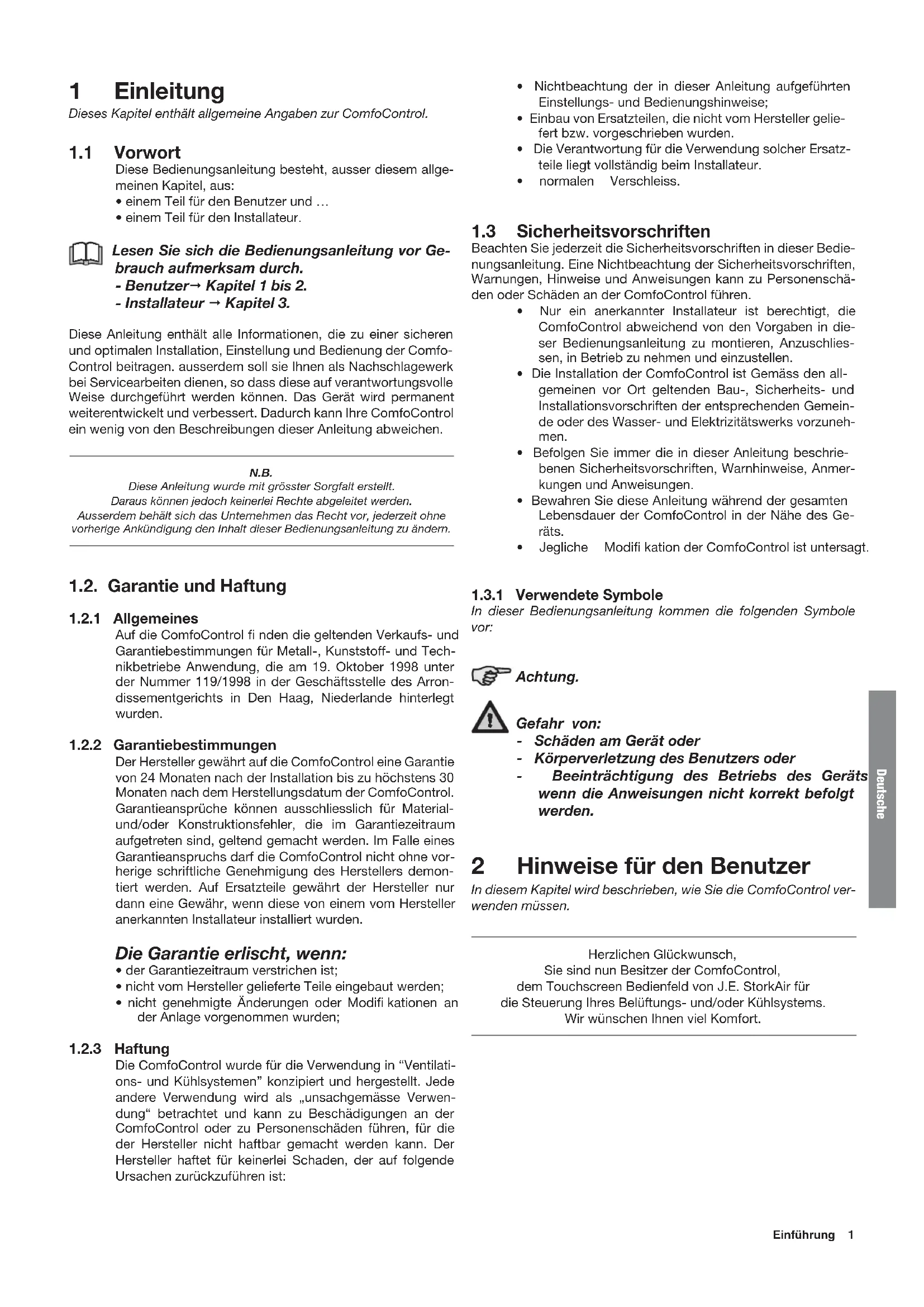

1 Einleitung

Dieses Kapitel enthalt allgemeine Angaben zur ComfoControl.

1.1 Vorwort

These Bedienungsanleitung besteht, ausser dieser allgemeinen Kapitel, aus:

• einem Teil für den Benutzer und ...
• einem Teil für den Installateur.

Lesen Sie sich die Bedienungsanleitung vor Gebrauch aufmerksam durch.

• Benutzer→ Kapitel 1 bis 2.
• Installateur Kapitel 3.

These Anleitung enthalt alle Informationen, die zu einer sicheren und optimalen Installation, Einstellung und Bedienung der ComfoControl beitragen. ausserdem soll sie Ihnen als Nachschlagewerk bei Servicearbeiten dieren, so dass diese auf verantwortungsvolle Weise durchgefuhrt werden konnen. Das Gerät wird permanent weiterentwickelt und verbessert. Dadurch kann ihre ComfoControl ein weniger von den Beschreibungen dieser Anleitung abweichen.

N.B.

These Anleitung wurden mit großster Sorgfalt erstellt.

Daraus konnen jederkeinerlei Rechte abgeleitet werden.

Ausserdem besteht sich das Unternehmen das Recht vor, jederzeit ohne vorherige Ankündigung den Inhalt dieser Bedienungsanleitung zuändem.

1.2. Garantie und Haftung

1.2.1 Allgemeines

Auf die ComfoControl fi nden die geltenden Verkaufs- und Garantiebestimmungen fur Metall-, Kunststoff- und Technikbetriebe Anwendung, die am 19. Oktober 1998 unter der Nummer 119/1998 in der Geschäftstelle des Arrondissementgerichts in Den Haag, Niederlande hinterlegt wurden.

1.2.2 Garantiebestimmungen

Der Hersteller gewährt auf die ComfoControl eine Garantie von 24 Monaten nach der Installation bis zu hochstens 30 Monaten nach dem Herstellungsdatum der ComfoControl. Garantieansprüche können ausschiesslich für Material-und/oder Konstruktionsfehler, die im Garantiezeitraum aufgetreten sind, geltend gemacht werden. Im Falle eines Garantieanspruchs darf die ComfoControl nicht ohne vorherige schriftliche Genehmigung des Herstellers demonntiert werden. Auf Ersatzteile gewährt der Hersteller nur dann eine Gewähr, wenn diese von einem vom Hersteller anerkannten Installateur installiert wurden.

Die Garantie erlischt, wenn:

• der Garantiezeitraum verstrichen ist;
• nicht vom Hersteller gelieferte Teile eingebaut werden;
• nicht genehmigte Änderungen oder Modifi kationen an der Anlage vorgenommen wurden;

1.2.3 Haftung

Die ComfoControl wurde für die Verwendung in "Ventilations- und Kühlsystemen" konzipiert und hergestellt.Eine andere Verwendung wird als „unsachgemäße Verwendung" betrachtet und kann zu Beschädigungen an der ComfoControl oder zu Personenschäden führen, für die der Hersteller nicht haftbar gemacht werden kann. Der Hersteller haftet für keinerlei Schaden, der auf folgende Ursachen zurückzuführn ist:

• Nichtbeachtung der in dieser Anleitung aufgeführten Einstellungen- und Bedienungshinweise;
• Einbau von Ersatzteilen, die nicht vom Hersteller gefälltertz. vorgeschrieben wurden.
  Die Verantwortung für die Verwendung solcher Ersatzteile liegt vollständig beim Installateur.
  normalen Verschleiss.

1.3 Sicherheitsvorschriften

Beachten Sie jederzeit die Sicherheitsvorschriften in dieser Bedienungsanleitung. Eine Nichtbeachtung der Sicherheitsvorschriften, Warnungen, Hinweise und Anweisungen kann zu Personenschäden oder Schäden an der ComfoControl führen.

• Nur ein anerkannter Installateur ist berechtigt, die ComfoControl abweichend von den Vorgaben in dieser Bedienungsanleitung zu montieren, Anzuschliesen, in Betrieb zunehmen und einzustellen.
  Die Installation der ComfoControl ist Gemass den allgemeinen vor Ort geltenden Bau-, Sicherheits- und Installationsvorschriften der entsprechenden Gemeinde oder des Wasser- und Elektrizitätswerks vorzunehmen.
• Befolgen Sie immer die in dieser Anleitung beschrieben Sicherheitsvorschriften, Warnhinweise, Anmerkungen und Anweisungen.
• Bewahren Sie diese Anleitung während der gesamten Lebensdauer der ComfoControl in der Höhe des Geräts.
• Jegliche Modifikation der ComfoControl ist untersagt.

1.3.1 Verwendete Symbole

In dieser Bedienungsanleitung kommt die folgenden Symbole vor:

Achtung.

Gefahr von:

• Schaden am Gerät oder
  Körperverletzung des Benutzers oder
• Beeinträchtigung des Betriebs des Gerats wenn die Anweisungen nicht korrekt befolgrt werden.

2 Hinweise für den Benutzer

In diesen Kapitel wird beschreiben, wie Sie die ComfoControl verwenden müssen.

Herzlichen Glückwunsch,

Sie sind nun Besitzer der ComfoControl,

dem Touchscreen Bedienfeld von J.E. StorkAir für

die Steuerung Ihres Beluftungs- und/oder Kuhlsystems.

Wir wünschen Ohnen viel Komfort.

2.1 ComfoControl

Die ComfoControl steuert Ihr Beluftungs- und/oder Kuhlsystem.

Die ComfoControl ist im Wohnzimmer an der Wand montiert und kommuniziert von Dort aus mit Imrem Beluftungs- und/oder Kuhlsystem.

In der nachstehenden Übersicht wird kurz beschrieben, welche Angaben abgelesen werden können.

Das Bedienfeld der ComfoControl verfugt über einen Touchscreen. Alle Einstellungen lessen sich durch Berührung mit dem Finger aufrufen, vornehmen und bestätigten.

2.2 Benutzung der ComfoControl

Mit der ComfoControl haben Sie die folgenden Mochlichkeiten:

• Einstellen von Tag und Uhrzeit.
• Einstellen der Komforttemperatur.
• Einstellen der Belüftungsstufe.
• Ein- und Ausschalten der Kuchenhaube.
• Ein- und Ausschalten des Zu- und Abluftventilators.

Wenn Ihr Beluftungssystem mit einer Schornsteinfegerregelung ausgestattet ist, konnen der Zun und Abluftventilator nicht ein- und ausgeschaltet werden.

• Einstellen eines eigenen Belüftungsprogramms.
• Einstellen eines eigenen Temperaturprogramms.
• Einstellen einer Zeitverzögerung für bestimmte Belütfungseinstellungen.
  VornehmenderTemperaturkorrektur.
• Einstellen des Displays.
• Einstellen der Sprache.

In den folgenden Abschnitten werden diese Funktionen kurz nach erlautert.

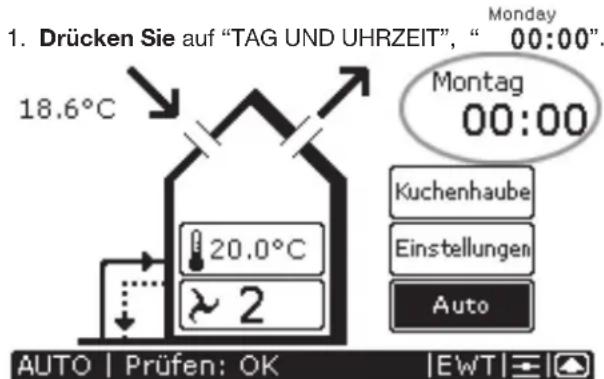

2.2.1 Datum und Uhrzeit einstellen

Mit der ComfoControl konnen Sie:

• das Datum und die Uhrzeit einstellen.

Dazu gehen Sie wie folgt vor:

1. Drücken Sie auf "oder " um den Tag einzustellen.
2. Drücken Sie links auf " oder " um die Stunden einzustellen.
3. Drücken Sie rechts auf "▼" oder "▲" um die Minuten einzustellen.

1. Drücken Sie auf "Xm die Einstellungen zu bestätigen und zum Hauptfenster zurückzukehren.

Wenn Sie nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden damit gespeichert.

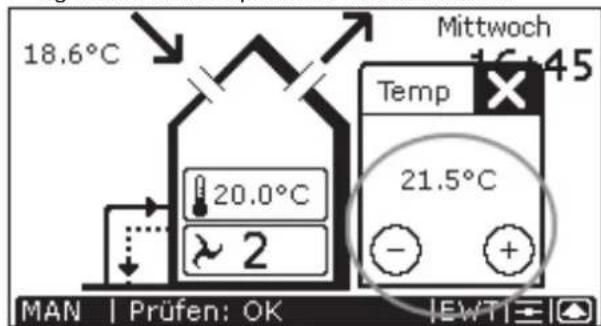

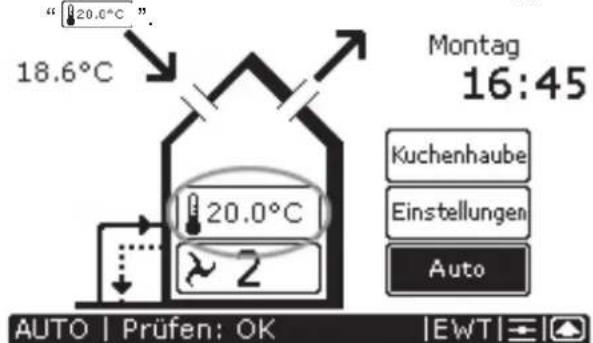

2.2.2 Komforttemperatur einstellen

Dazu gehen Sie wie folgt vor:

1. Drücken Sie auf "KOMFORTTEMPERATUR", jetzt

1. Drucken Sie auf "oder" um die Komforttemperatur einzustellen.
2. Drücken Sie auf "X", um die Einstellungen zu bestätigen und zum Hauptfenster zurückzukehren.

Komforteinheit

Die Komforttemperatur. Das Belüfungssystem mit Komforteinheit versucht kontinuierlich, die Temperatur in dem Raum, in dem sich das Bedienfeld befni detaf, auf dem eingestelltten Wert (der Komforttemperatur) zu halten.

Das System kann zu diesen Zweck den Bypass öffnen oder die aktive Kuhlung einschalten.

Die Komforttemperatur kann zwischen KUHL und WARM eingestellt werden. In thisem Bereich konnen Sie Temperaturen zwischen 18^ und 24^ einstellen.

• In der Einstellung KÜHL strebt das System die niedrigstmögliche Temperatur an. Wenn die Umstandede dies zulassen, wird die aktive Kühlung eingeschaltet. Verwenden Sie diese Einstellung, wenn die Wohnräume stark gekühlt werden sollen.
• In der Einstellung WARM wird die aktive Kuhlung nimals eingeschaltet, der Bypass bleibt geschlossen. Verwenden Sie diese Einstellung, wenn Sie stark hei-zen.
• Ihr Wärmerückgewinnungseinheit ist mit einem System ausgestattet, das erkennt, ob Sommer oder Winter ist. Im Sommer kann die aktive Kuhlung eingeschaltet werden, während das im Winter unter normalen Umständen nicht erwünscht ist. Wenn Sie dennoch im Winter die aktive Kuhlung einsetzen möchten, so stellen Sie die Temperatur auf „KÜHL".

Die aktive Kuhlung kann ausgeschelt werden. Im Menu für die Einstellung der Komforttemperatur befindet sich zu dieser Zweck eine Schaltfläche, die auf „Artic Auto“ oder „Artic off“ steht. Wahlen Sie „Artic off“ wenn Sie nicht möchten, dass sie eingeschaltet wird, auch dann nicht, wenn die Wohnraumtemperatur die eingestellte Komforttemperatur überschreitet.

Wenn Sie nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden damit gespeichert.

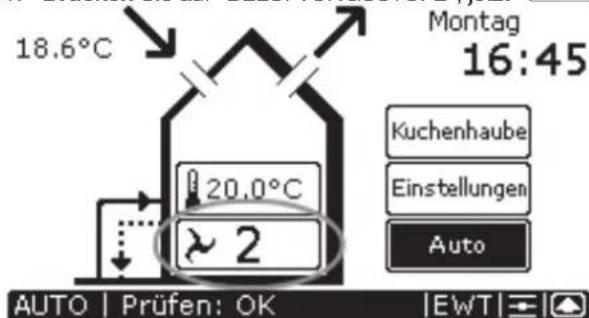

2.2.3 Belüftungsstufe einstellen

Mit der ComfoControl konnen Sie:
- die Belüftungsstufe eingeben.
Dazu gehen Sie wie folgt vor:

1. Drücken Sie auf "BELÜFTUNGSSTufe", jetzt 2 .

1. Drücken Sie auf "oder", um die Belüftungsstufe einzustellen.
2. Drücken Sie auf "Xm die Einstellungen zu bestätigen und zum Hauptfenster zurückzukehren.

Wenn Sie nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden damit gespeichert.

Sie haben damit die Wahl aus 4 Belüftungsstufen. Und darüber:

Stufe 12 ”→Abwesend.
- Verwendung bei Abwesenheit.
Stufe 1 Niedrige Stufe.
- Verwendung bei einem geringen Beluftungsbedarf.
Stufe 2 Normale Stufe.
- Verwendung bei normalem Belüftungsbedarf.

Stufe 3 Hohe Stufe.
- Verwendung beim Kochen, Duschen und wenn eine zusätzliche Belüfung erwünscht ist.
Stufe 33 Hohe Stufe, mit eingestellter Ausschaltverzogerung. Siehe §2.2.8.
- Verwendung beim Kochen, Duschen und wenn eine zusätzliche Belüfung erwünscht ist.

Beider manuell eingestellten Beluftung erscheint auf dem Display der ComfoControl nicht AUTO sondern generell MAN

Wenn Sie die automatische Belüfung wieder einschalten, wollen, gehen Sie wie folgt vor:

• Drücken Sie auf "AUTO", um zur automatischen Belülfung zurückzukehren.

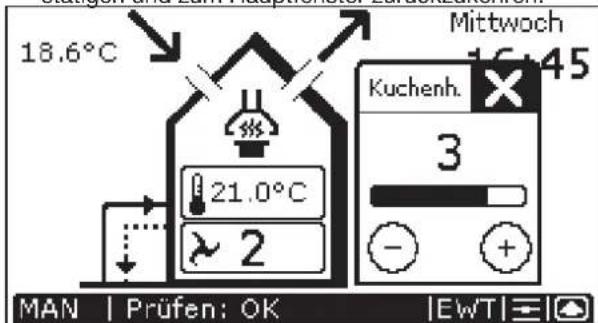

2.2.4 Kuchenhaube ein- und ausschalten

Dazu gehen Sie wie folgt vor:

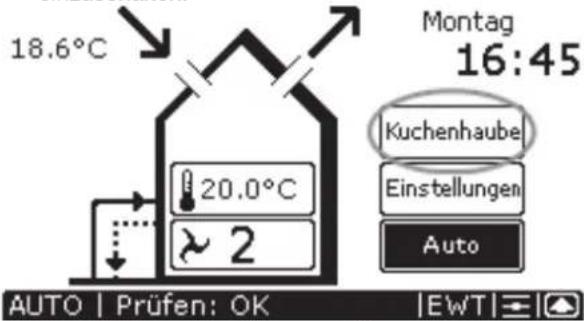

1. Drücken Sie auf "Kuchenhaube", um die Kuchenhaube einzuschalten.

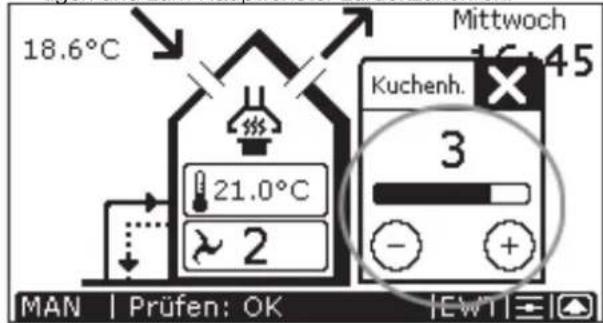

1. Drücken Sie auf "Coder" um die Belüftungsstufe für die Kuchenhaube einzustellen.
2. Drücken Sie auf "X", um die Einstellungen zu bestätigen und zum Hauptfenster zurückzukehren.

Sobald die Kichenhaube eingeschaltet ist, ertscheint das Symbol für die Kichenhaube ("c) auf der ComfoControl.

1. Drücken Sie wieder auf "Kuchenhaube", um die Kuchenhaube auszuschalten.

Achtung!

Wenn für die Kuchenhaube eine Zeitverzögerung eingestellt wurde (siehe § 2.2.8 für{nahere Informationen über Ausschaltverzögerungen), wird die Kuchenhaube nicht sofort ausgeschelt, sondern erst nach Verstreichen der für die Ausschaltverzögerung eingestillten Zeit.

Das Symbol für die Kuchenhaube ("") verschwindet erst wieder von der ComfoControl, wenn die eingestellte Zeit für die Ausschaltverzogierung der Kuchenhaube verstrichen ist.

Achtung!

Wenn für die Kuchenhaube eine Ausschaltverzögerung eingestellt wurde (siehe § 2.2.8 für weitere Informationen über Ausschaltzeitverzögerungen), erscheint an der Taste der ComfoControl, an der normalerweise die Belüftungsstufe eingestellt werden kann, das Symbol für die Aussenhaltverzögerung (""). Die Kuchenhaube wird dann nach der eingestillten Minutenzahl ausgeschelt.

Ausserdem wird keine Belüftungsstufe ("") auf der ComfoControl angezeigt, solange die Kuchenhaube eingeschaltet ist. Stattdessen wird die eingestellte Belüftungsstufe der Kuchenhaube im Symbol der Kuchenhaube angezeigt. Undzar:

“”fur Belüftungsstufe 1 der Kuchenhaube.
“”fur Belüftungsstufe 2 der Kuchenhaube.
“”fur Beluftungsstufe 3 der Kuchenhaube.

Bei eingeschalteter Kuchenhaube wird die eingestellte Belüftungsstufe der Kuchenhaube im Symbol der Kuchenhaube (z. B. "") angezeigt.

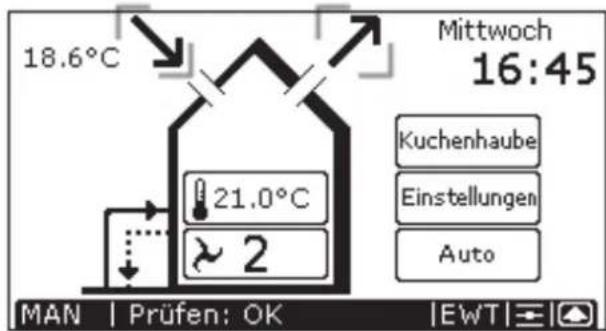

2.2.5 Zu- und Abluftventilator ein- und ausschalten Dazu gehen Sie wie folgt vor:

1. Drücken Sie auf " _v^v , um den Zuluftventilator auszuschalten.
2. Drücken Sie auf " ", um den Abluftventilator auszuschalten.

Nach dem Ausschalten des Zu- und Abluftventilators erscheint auf der ComfoControl das Symbol "X" als Bestätigung, dass sie ausgeschelt sind.

1. Drücken Sie auf "X" beim Zuluftventilator, um erhieder einzuschalten.
2. Drücken Sie auf "X" beim Abluftventilator, umihn wieder einzuschalten.

Nach dem Ausschalten des Zu- und Abluftventilators erscheint auf der ComfoControl das Symbol " ” bzw. " als Bestätigung, dass sie wieder eingeschaltet sind.

Beachten Sieitte, dass Sie beim Ausschalten des Zu- oder Abluftventilators vorübergehend keine Ausgleichsventilation in Ihrer Wohnung haben.

Sobald der Zu- oder Abluftventilator ausgeschaltet sind, entscheid auf der Comfo-Control nicht “AUTC, sondern generell MAN

Wenn Ihr Belüftungssystem mit einer Schornsteinfegerregelung ausgestattet ist, können der Zu- und Abluftventilator nicht ein- und ausgeschaltet werden.

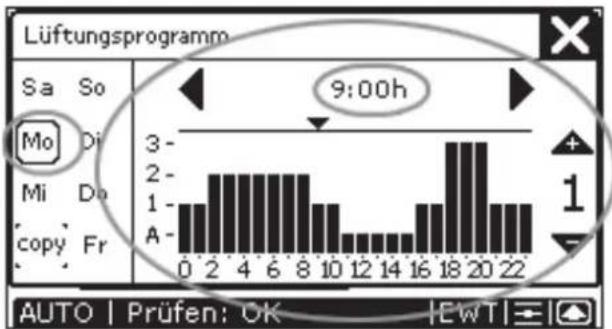

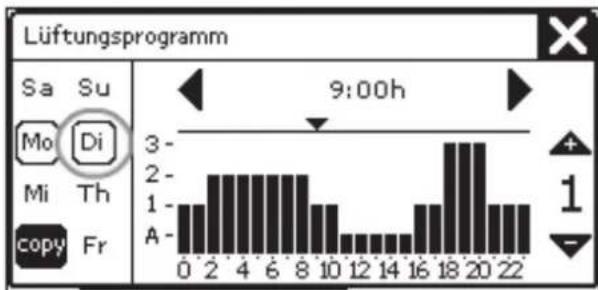

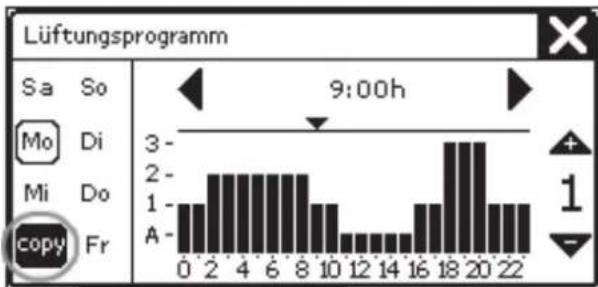

2.2.6 Belüftungsprogramm einstellen

Sie konnen das Belüftungsprogramm wie folgtändern/ einstehen:

1. Programmieren Sie das Belüftungsprogramm.

Wahlen Sie den Tag: "Mo", "Tu", "We", "Th", "Fr", "Sa" oder "Su". (Mo, Di, Mi, Do, Fr, Sa oder So) Wahlen Sie die Uhrzeit, 00:00 Uhr bis 23:00 Uhr, mit oder .

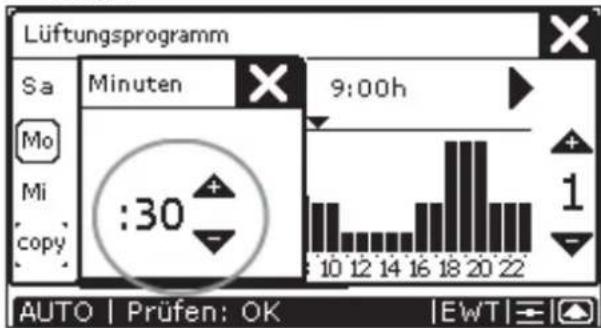

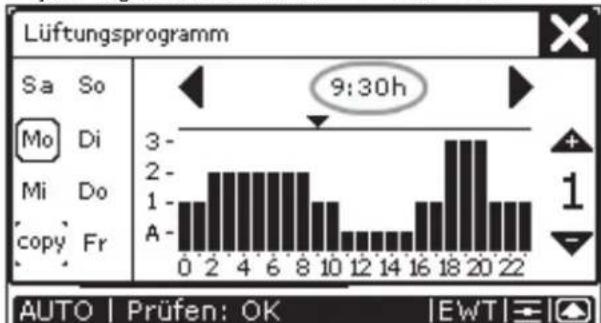

Auf Wunsch können Sie auf die Tageszeit drucken, beispielsweise: "9:00h", und anschliessend die Minuten wahlen mit "▼" oder "▲", beispielsweise: "9:30h".

Wahlen Sie die Belüftungsstufe, 1, 2 oder 3, für jeder Tageszeit mit Hilfe von "oder".

Wenn Sie das eingestellte Belüftungsprogramm für den nachsten (oder einen beliebigen anderen) Tag kopieren wollen, verwenden Sie die Funktion "Copy". Gehen Sie dazu wie folgt vor:

Wahlen Sie den Tag, beispielsweise: "Mo".
- Drucken Sie auf "Copy"; die Anzeigeändert sich dann in "Copy".
Wahlen Sie den Tag, an den diesen Belüftungsprogramm kopiert werden soll, beispelsweise: "Tu" (Di). "Tu" (Di) hat jetzt das gleiche Belüftungsprogramm wie "Mo".

4. Drücken Sie auf "X", um die Einstellungen zu bestätigen und zum Hauptfenster zurückzukehren.

Das eingestellte Belüftungsprogramm Funktioniert nur im AUTO-Modus.

Wenn Sie{nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden damit gespeichert.

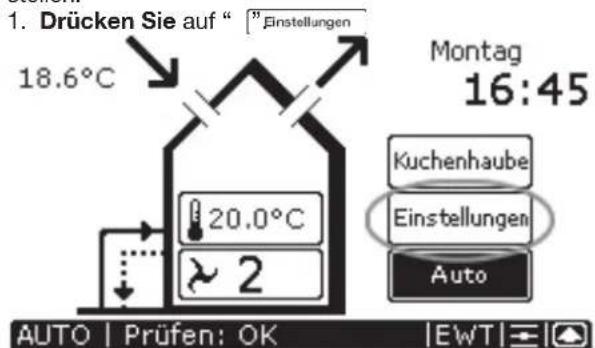

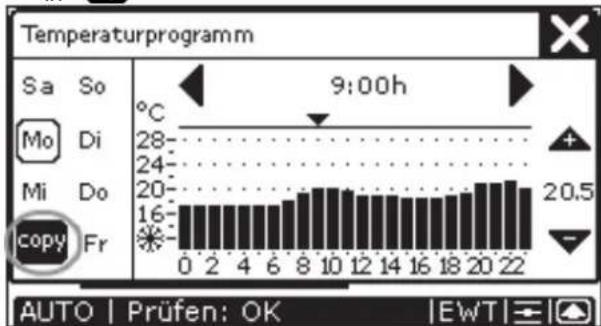

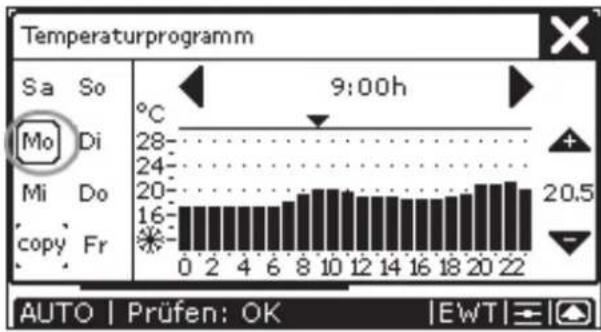

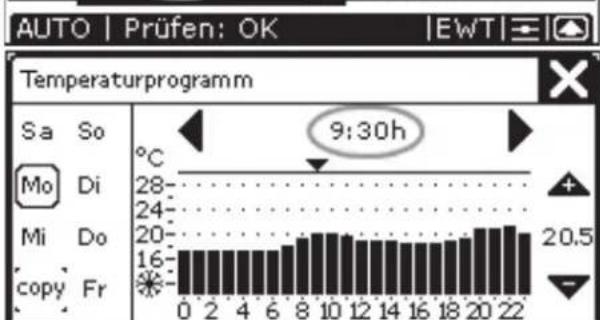

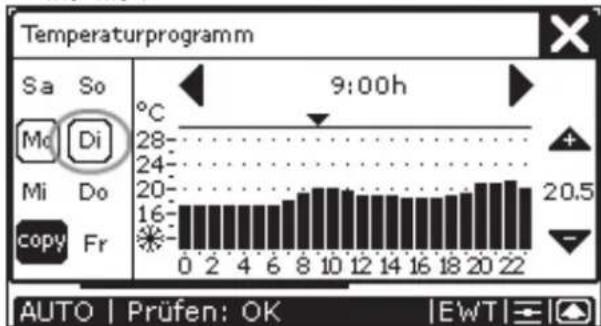

2.2.7 Temperaturprogramm einstellen

Mit der ComfoControl konnen Sie:

• ein eigenes Temperaturprogramm einstellen.

Bei Herstellung wurde an der ComfoControl ein Standard-temperaturprogramm eingestellt. Auf Wunsch können Sie jedoch theses Standardtemperaturprogramm ändern und an ihren eigenen Temperaturbedarf anpassen, beispielsweise für ein Wochen- und Wochenendprogramm. Sie können das Temperaturprogramm wie folgt ändern/einstellen:

2. Drucken Sie auf "temperature

3. Programmieren Sie das Temperaturprogramm.

Wahlen Sie den Tag: "Mo", "Tu", "We", "Th", "Fr", "Sa" oder "Su". (Mo, Di, Mi, Do, Fr, Sa, So)
Wahlen Sie die Uhrzeit, 00:00 Uhr bis 23:00 Uhr, mit " oder
Auf Wunsch können Sie auf die Tageszeit drukken, beispiselsweise: "9:00h", und anschliessend die Minuten wahren mit "oder ", beispiselsweise: "9:30h
Wahlen Sie die Temperatur (12 bis 28°C) für jeder Tageszeit mit Hilfe von “oder”.

Wenn Sie das eingestellte Temperaturprogramm für den nachsten (oder einen beliebigen anderen) Tag kopieren wollen, verwenden Sie die Funktion "CopyGehen Sie dazu wie folgt vor:

Wahlen Sie den Tag, beispielsweise: "Mo".

- Drücken Sie auf “Anzeigeändert sich dann in“ Copy

- Wahlen Sie den Tag, an den diesen Temperaturprogramm kopiert werden soll, beispelseweise: "Tu". (Di) "Tu" (Di) hat jetzt das gleiche Temperaturprogramm wie "Mo".
4. Drücken Sie auf "X", um die Einstellungen zu bestimmten und zum Hauptfenster zurückzukehren.

Das eingestellte Temperaturprogramm Funktioniert nur im AUTO-Modus.

Wenn Sie{nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden damit gespeichert.

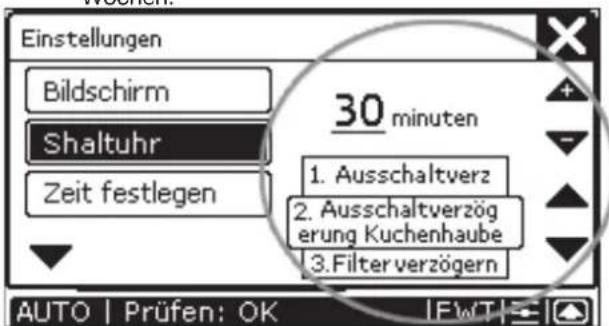

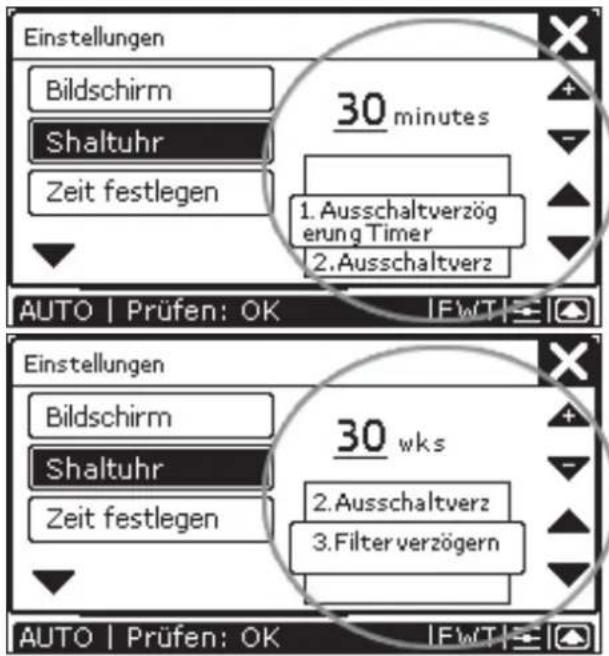

2.2.8 Zeitverzogierung einstellen

Mit der ComfoControl konnen Sie:

• Zeitverzogerungen für verschiedene Belüftungsregelungen einstehen.

Dazu gehen Sie wie folgt vor:

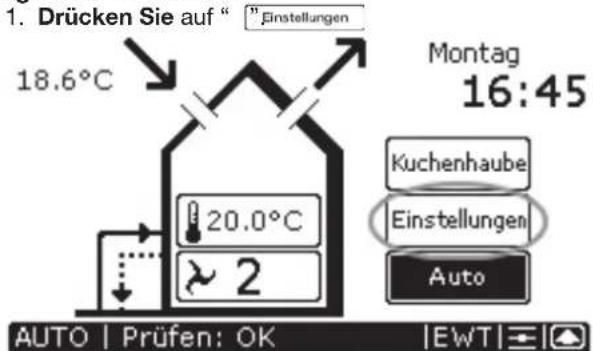

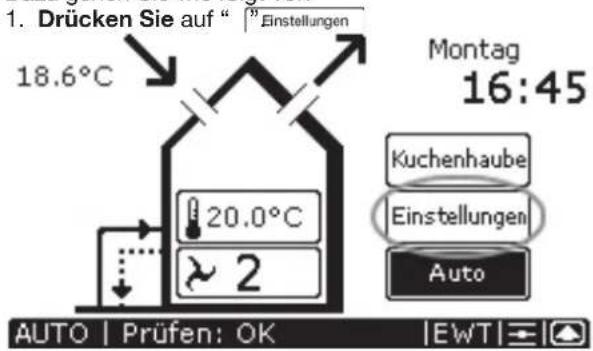

1. Drucken Sie auf "Einstellungen".

AUTO | Prufen: OK | EwT |

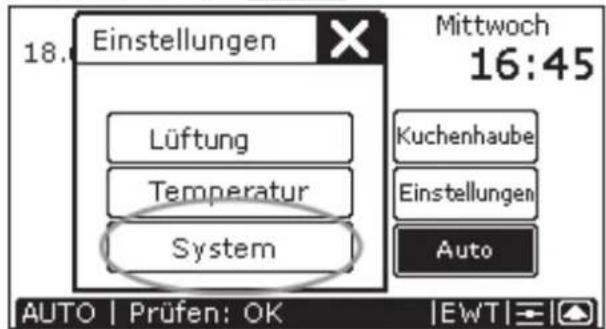

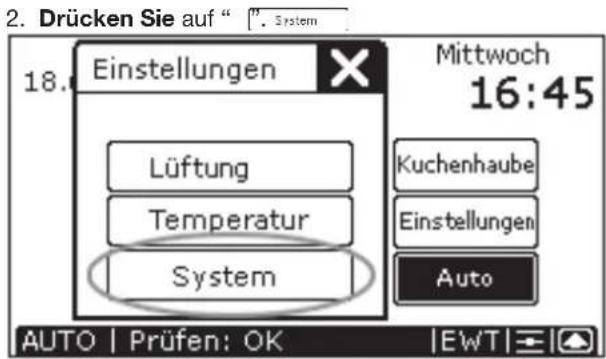

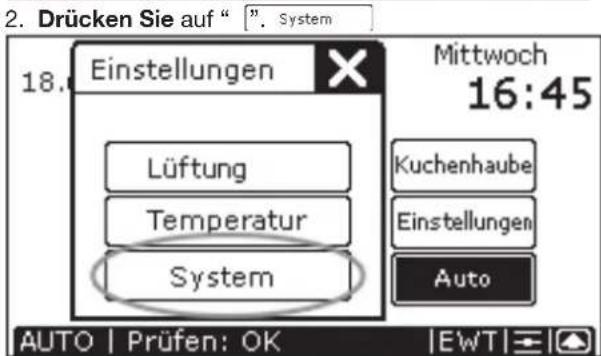

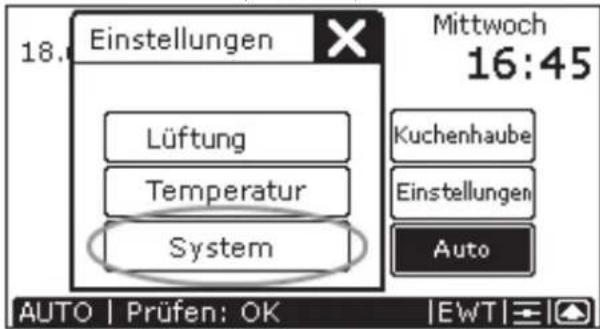

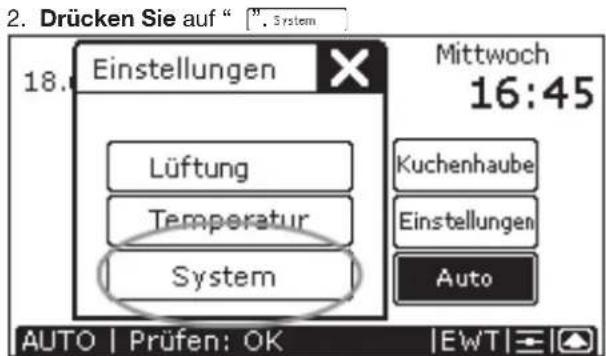

1. Drucken Sie auf System

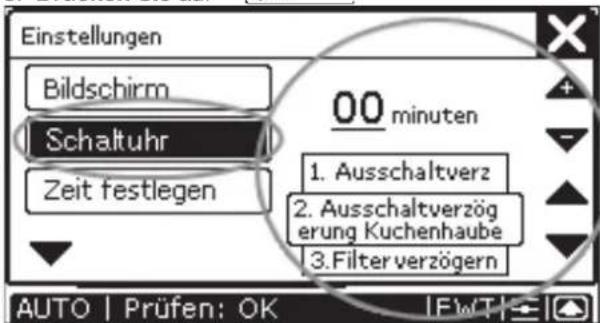

3.Drucken Sie auf "Timers

1. Drucken Sie auf "▲" oder "▼", um zu wahren zwischen der:

Ausschaltverzögerung des Badezimmerschalters → maximal 120 Minuten.
Ausschaltverzogerung des Kuchenhaube → maximal 180 Minuten.
- Unterrückung der Meldung „Filter verunreinigt" auf dem Display der ComfoControl → maximal 26 Wochen.

1. Drücken Sie auf "oder", die Anzahl Minuten (oder Wochen) einzustellen.
2. Drücken Sie auf "X um die Einstellungen zu bestätigen und zum Hauptfenster zurückzukehren.

Die Mindest- und Höchstwerte für die Zeitverzogerung der (Befültungs)regelungen sind in der Software festgelegt.

Wenn Sie nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden damit gespeichert.

2.2.9 Temperaturkorrektur vornehmen

Wenn die ComfoControl in Verbindung mit einem Thermostaten für ein Heizsystem verwendet wird, kann es erwünscht sein, auf beiden Geräten die angegebenen Temperatures zu harmonisieren.

Mit der ComfoControl konnen Sie:

• eine Temperaturkorrektur hinsichtlich der gemessenen Temperatur einstehen.

Dazu gehen Sie wie folgt vor:

1. Drücken Sie auf "▼" oder "▲", um den Wert für ℃ zu korrigieren.
2. Drücken Sie auf "X", um die Einstellungen zu bestätigten und zum Hauptfenster zurückzukehren.

Wenn Sie nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück.

2.2.10 Display einstellen

Mit der ComfoControl konnen Sie:
- Helligkeit und Kontrast des Touchscreens einstellen.

Dazu gehen Sie wie folgt vor:

1. Drücken Sie bei "BRIGHTNESS" (Helligkeit) auf "O" oder "O", um die Helligkeit einzustellen.
2. Drucken Sie bei "CONTRAST" (Kontrast) auf " " oder " ", um den Kontrast einzustellen.

1. Drücken Sie auf "X", um die Einstellungen zu bestätigen und zum Hauptfenster zurückzukehren.

Wenn Sie{nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden damit gespeichert.

2.2.11 Sprache einstellen

Mit der ComfoControl konnen Sie:

• eine Sprache einstellen.

Dazu gehen Sie wie folgt vor:

1. Drucken Sie auf "System

1. Drucken Sie auf
2. Drücken Sie auf " oder "um die gewünschte Sprache einzustellen.

1. Drücken Sie auf "X um die Einstellungen zu bestätigten und zum Hauptfenster zurückzukehren.

Wenn Sie nichts tun, kehrt die ComfoControl nach 30 Sekunden automatisch zum Hauptfenster zurück. Die Einstellungen werden damit gespeichert.

2.3 Systemdaten

Auf dem Display der ComfoControl konnen Sie verschiedene Systemdaten ablesen:

• Störungsmeldungen
• Filterwarning zum Ersetzen der Filter.
  Informationen über den Status des Belüftungs- und/oder Kühlsystems.

2.3.1 Störungsmeldungen auf der ComfoControl

Bei einer Störung erscheint auf dem ComfoControl-Display ein Störungscode.

Der Störungcode besteht aus einem „A“- oder einem „E“-Code mit einer Ziffer dahinter.

Was tun im Falle einer Störung?

Eine aufgetretene Störung konnen Sie wie folgt rücksetzen:

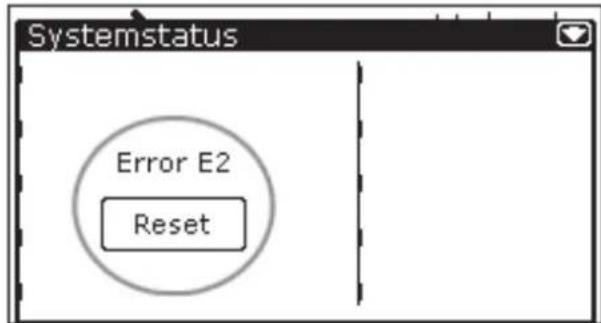

• Drücken Sie auf “ ”, um zu “SYSTEM STATUS” (Systemstatus) zu gehen.

• Drucken Sie auf "Fern die Störungsmel-dung, beispelsweise "ERROR E2" (Fehler E2), zu löschen.

Wenn mehrere Störungen vorliegen, werden sie unterinander angezeigt.

Im Falle von mehreren Störungen werden alle Störungen im Fenster "SYSTEM STATUS" angezeigt. Wir behandeln hier nur Störung "ERROR E2".

Sollte die gleiche Störung wiederholt auftreten, setzen Sie sichitte mit dem Installateur in Verbindung.

• Notieren Sie den Typ Ihres Belüftungs- und/oder Kuhlsystems.
• Notieren Sie den betreffenden Störungscode, der auf dem Display der ComfoControl erscheid.

Der Stecker muss immer in der Steckdose eingesteckt bleiben, sofern Ihr Belüftungs- und/oder Kühlsystem nicht aufgrund einer ernsthaften Störung, Filterreinigung oder -ersatz oder aus einem anderen zwingenden Grund ausser Betrieb gesetzt werden muss. Wurde man den Stecker aus der Steckdoseziehen, wurde die Wohnung nicht mehr mechanisch beluftet und es konnten langfristig Feuchtigkeits- und Schimmelprobleme in der Wohnung auftreten. Eine lang anhaltende Ausserbetriebssetzung Ihres Belüftungs- und/oder Kühlsystems ist also zu vermeiden.

2.3.2 Filtermeldung auf der ComfoControl

Wenn die Filter des Belüftungssysteme ersetzt (oder geeinigt) werden müssen, erscheint auf dem Display des ComfoControl die Meldung "FILTER-ERSETZEN".

Nahere Informationen zum Ersetzen (oder Reinigen) der Filter fi den Sie in der Benutzieranleitung Ihres Beluftungssystems.

Sobald die Filter des Belüftungssystems ersetzt (oder gereinigt) worden sind, gehen Sie wie folgt vor, um die Filtermeldung aus dem Display der ComfoControl zu entfernen:

• Drucken Sie auf "m zu "SYSTEM STATUS" (Systemstatus) zu gehen

• Drücken Sie auf “Reset”, um die Meldung “FILTER - ERSETZEN” zu Löschen.

2.3.3 Statusinformationen auf der ComfoControl

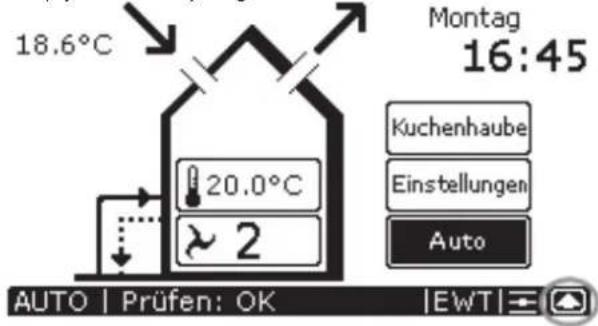

Wenn keine Störungsmeldungen vorliegen, erscheint auf dem Display der ComfoControl die Anzeige

• "CHECK: OK".

Sie können dann Statusinformationen des Belüftungs- und/oder Kühlsystems abrufen. Gehen Sie dazu wie folgt vor:

• Drücken Sie auf “ um zu “SYSTEM STATUS” (Systemstatus) zu gehen.

Das Fenster "SYSTEM STATUS" mit allen Systemdaten erscheint im Display der ComfoControl.

• Drücken Sie auf “” zum Hauptfenster zusückzukehren.

2.4 Ende der Lebensdauer

Besprechen Sie mit Ihrlem Lieferanten, was Sie am Ende des Lebenszyklus mit ihrer ComfoControl tun sollen. Können Sie die ComfoControl nicht zurückbringen, deponieren Sieihn nicht beim Müll, sondern erkundigen Sie sich bei ihrer Gemeinde nach Mochglichkeiten fur die Wiederverwendung von Komponenten oder die umweltfreundliche Verarbeitung der Materialien.

3 Hinweise für den Installateur

In dieser Kapitel wird beschrieben, wie Sie die ComfoControl installieren müssen.

3.1 Installationsvoraussetzungen

Um beurteilen zu konnen, ob die Installation der ComfoControl in einem bestimmten Raum möglich ist, sind fol-gende Punkte zu beachten.

Die ComfoControl muss mindestens 1,50 Meter über dem Fussboden angebracht werden.

Die ComfoControl muss so angebracht werden, dass eine ausreichende Luftzirkulation gegeben ist. Also nicht hinter einem Schrank, in einer Ecke etc.

Die ComfoControlarf nicht in der Naze von Wasserquellen,wie Heizkörpern,TV-Geräten,Lampen etc. angebracht werden.Auch direkte Sonneneinstrahlung ist zu vermeiden.

Die ComfoControl darf nicht in der Nähe von Kältequellen, wie Kaltwasserleitungen oder ungeheiten Wänden (im Zusammenhang mit unbeziehten Räumen an der anderen Seite der Wand) etc. angebracht werden.

• In dem Raum mussen die folgenden Vorrichtungen vorhanden sein:

Eventueller Einbaukasten für die ComfoControl.
- 12Vdc Speisespannung vom Belüftungssystem.
- A/B-Kommunikationskabel vom Belüftungssystem.

3.2 Installation der ComfoControl

3.2.1 Transport und Auspacken

• Gehen Sie beim Transport und Auspacken der ComfoControl vorsichtig vor.

Sorgen Sie davon, dass das Verpackungsmaterial auf umweltfreundliche Weise entsorgt wird.

3.2.2 Kontrolle des Lieferumfangs

Sollten Sie Schäden oder Unvollständigkeiten am gelieferten Produkt feststellen, setzen Sie sich unverzüglich mit dem Lieferanten in Verbindung. Zum Lieferumfang gehören:

ComfoControl.

• Montagebürger (an der Rückseite der ComfoControl befestigt).
• Konnektoren (an der Rückseite der ComfoControl auf der Platine befestigt).
  Bedienungsanleitung.

3.3 Wandmontage

• Befestigen Sie den Montagebügel an der Wand.

Im Montagebügel sind 5 LÖcher zur Befestigung vorgebohr.

Der Montagebügel kann ggf. auch am Einbaukasten befestigt werden.

• Schliessen Sie die ComfoControl an das Belüftungssystem an, siehe § 3.4.
• Hangen Sie die ComfoControl an den Montagebügel, indem Sie sie auf den Bügel schieren.
• Befestigen Sie die ComfoControl an der Unterseite mit der Schraube.

3.4 Anschluss an das Belüftungssystem

• Befestigen Sie das 12Vdc-Kabel am Konnektor.
• Befestigen Sie das A/B-Kommunikationskabel am Konnektor.

Auf der Rückseite der ComfoControl ist das Schaltbild angegeben:

• Schliessen Sie den Konnektor an den 12Vdc "POWER"-Anschluss auf der Platine an.
• Schliessen Sie den Konnektor an den RS 485 "COMM"-Anschluss auf der Platine an.

Open (of-fen)		Comm(Komm)		Power(Span-nung)		Relay(Re-lais)		Relay Temp.Sens(Re-lais Temp.Sens.)
Therm.(Therm.)		RS 485 12		VDC 1 2
*	*	A	B	-	+	*	*	*	*

Die Kabelspezifikationen lauten: 4 × 0.25 mm^2 abgeschirmt (twisted pair).

3.5 Anschluss des externen Temperatursensors

• Befestigen Sie das Kabel des Temperatursensors am Konnektor.

Auf der Rückseite der ComfoControl ist das Schaltbild angegeben:

• Schliessen Sie den Konnektor an den "TEMP.SENS"-Anschluss auf der Platine an.
• Platzieren Sie die beiden Jumper auf Position 1:2 (links) auf der Platine.

Jumper links: Temp. Sensor Jumper rechts: Relais 2)
Offen		Komm		Spannung		Relais		Relais Temp. Sens
Therm.		RS 485		12VDC		1	2
*	*	A	B	-	+	*	*	-	+

Die Spezifikationen für den Temperatursensor lauten: NTC 10 KΩ (nicht im Standard-Lieferumfang enthalten).

Der externe Temperatursensor kann als Option bestellt werden. Normalerweise wird die Innentemperatur mit einem internen Temperatursensor (in der ComfoControl) gesessen. Es ist jedoch auch möglich, die Innentemperatur mit einem externen Temperatursensor zu messen. Das ist vor allem dann sinnvoll, wenn die ComfoControl nicht in dem Raum aufgehigt wird, in dem die Innentemperatur gemessen werden soll, sondern beispisse im Flur. Ausserdem kann es vorkommen, dass Umgebungsvariable, wie die Wandwärme, eine zuverlässige Temperaturmessung beeinflussen. Ein externer Temperatursensor im Wohnzimmer, der an die Platine auf der Rückseite der ComfoControl angeschlossen werden muss, ist dann eine gute Lösung.

3.6 Inbetriebnahme Beluftungs- und Kühlsystem

Nach der Installation muss das Belüftungs- und Kühlsystem in Betrieb genommen werden.

Die Inbetriebnahme kann mit den P-Menus der ComfoControl erfolgen. In diesen P-Menus konnen verschiedene Einstellungen (Regelungen) fur das Belüftungs- und Kuhlsystem gewählt werden. Im Folgenden eine Übersicht der verfügbaren P-Menus:

Eine Übersicht aller verfügbarer Einstellungen in den P-(Sub)menü's fienden Sie in der Benutzerleitung Ihres Belüftungs- und/oder Kühlsystems.

Zugang zu den P-Menus

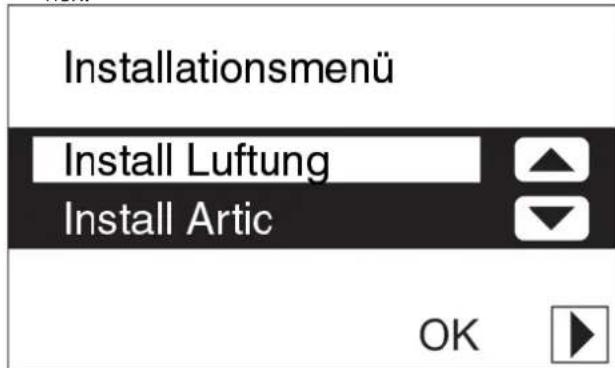

1. Geben Sie den Code "3520" ein, um zum "INSTALLATION MENU" ("INSTALLATIONSMENU") zu gelangen.

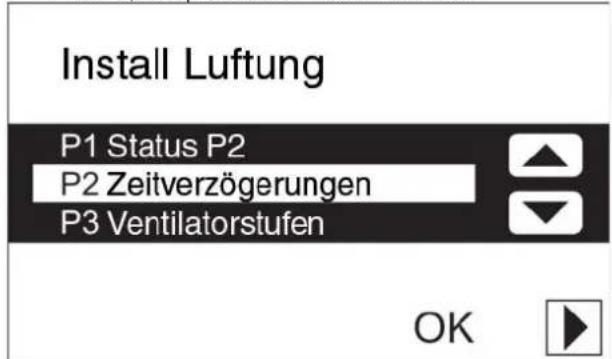

2. Drucken Sie auf "oder", um zum:
3. "INSTALL VENTILATION"-Menu (Installation Belüftung) oder ...
4. "INSTALL ARTIC"-Menu (Installation Artic) zu gelangen.

1. Drücken Sie auf "OK", um das gewählte Menu zu öffnen.

Die P-Menus sind nun erreichbar.

Wenn das Artic-Kühlsystem nicht angeschlossen ist, erscheint die „OK“-Taste nicht auf dem Display. Die betreffenden P-Menus sind dann nicht verfügbar.

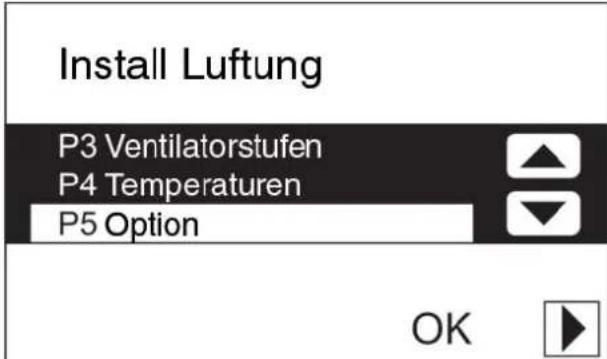

1. Wahlen Sie mit "oder" das gewünschte P-MENU, beispisseweise "P5 OPTIONEN".

1. Drucken Sie auf "OK", um das P-MENU zu bestätigen.

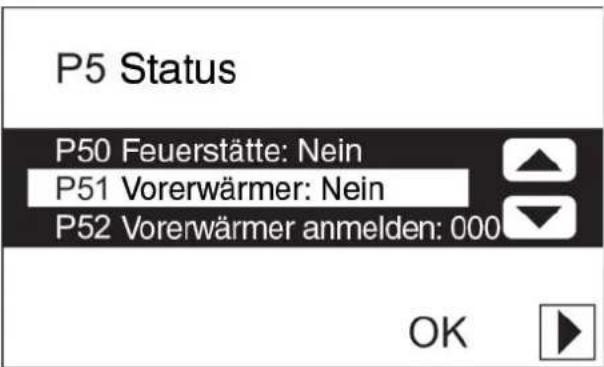

2. Wahlen Sie mit "▲" oder "↓" das gewünschte P-Sub-MENU, beispelsweise. "P51 VORWÄRMER".

1. Drücken Sie auf“OK”, um das P-Sub-Menü zu bestätigen.

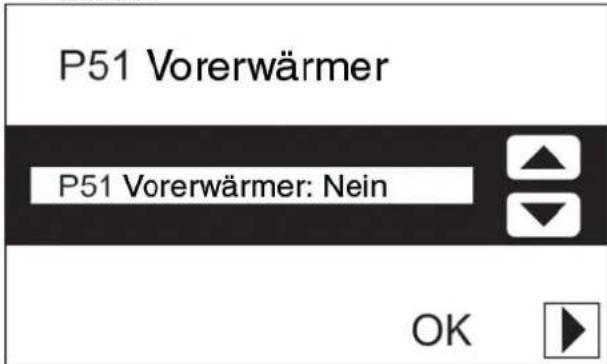

Einstellungen in den P-Menüvornehmen

Dazu gehen Sie wie folgt vor:

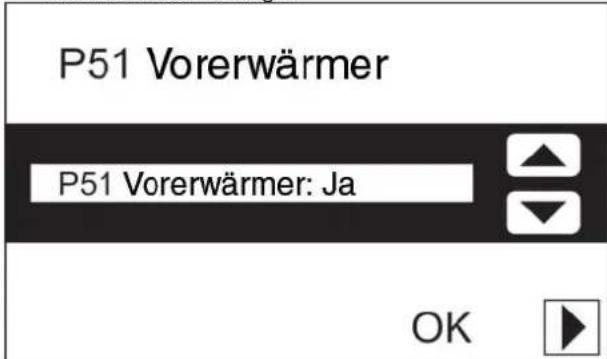

1. Wahlen Sie mit “oder ”emn Wert fur den Parameter.

1. Drücken Sie auf " ,um den neuen Wert für den Parameter zu bestätigten.

1. Drücken Sie ggf. noch einmal auf “F, um zu den P-Menüs zurückzukehren.

1. Wiederholen Sie die Schritte 7 bis 13, wenn Sie mehrere Parameter nacheinander einstehen sollen.

Die Mindest- und Höchstwerte für die verfügbaren Einstellparameter sind in der Software festgelegt.

Zum Hauptfenster zurückkehren

Dazu gehen Sie wie folgt vor:

1. Drücken Sie auf “ ”, um zum Fenster „INSTALLATION MENU“ (Installationsmenü) zurückzukehren.

1. Drücken Sie auf " um zum Hauptfenster zusückzukehren.

Die ComfoControl kehrn nach 5 Minuten automatisch zum Hauptfenster zurück.

Nach Abschluss der Einstellungen in den P-Menus kehrt die ComfoControl fast immer direkt zum Hauptfenster zurück. Nach einem allgemeinen Reset zu den Werkseinstellungen (siehe Menu P7) jeder dauert dieser Vorgang länger, weil das System sich neu initialisieren muss.

Belgie

Zehnder Comfosystems NV/SA

Vriesenrot 26, Industriepark Hoogveld

B-9200Dendermonde

Telefon: [phone]

Fax: [phone]

Internet: www.zehnder.be

E-mail: [e-mail]

Deutschland

Zehnder Comfosystems GmbH

Almweg 34 D

D-77933Lahr,Deutschland

Telefon: [phone] / 586-0

Fax: [phone]

Internet: www.comfosystems.com

E-mail: [e-mail]

France

Tel.: [phone]

Fax: [phone]

Internet: www.comfosystems.fr

E-mail: [e-mail]

Italia

Zehnder Tecnosystems S.r.l.

Viale Europa, 73

I-41011 Campogalliano MO

Telefon: [phone]

Telefax: [phone]

Internet: www.comfosystems.it

E-mail: [e-mail]

Nederland

Zehnder Comfosystems NL

Lingenstraße 2

8028PM Zwolle

Tel.: [phone]

Fax: [phone]

Internet: www.comfosystems.nl

E-mail: [e-mail]

Schweiz

Zehnder Comfosystems AG

Zugerstrasse 162

CH 8820 Wädenswil

Telefon: +41 (0)43 / 833 20 20

Fax: +41 (0)43 / 833 20 21

Internet: www.comfosystems.ch

E-mail: [e-mail]

United Kingdom

Zehnder Comfosystems
