BEDIENUNGSANLEITUNG DX76e ZEHNDER

für 12V - und 230V – Betrieb

• Für freien TV- und Radio-Digitalempfang über Satellit
  • 4000 Programmplätze (vorprogrammiert für 14 Satelliten)
  • 1 SCART-Buchse (TV)
  • Digitaler AC3 Tonsignalausgang (Cinch)
• Mehrsprachiges On-Screen-Display Menü (12 Sprachen)
• Verschiedene Programmsuchfunktionen und Programmsortierfunktionen
  • Programmiersperre (Kindersicherung)
• Integrierter Elektronischer Programmführer (EPG)
• Integrierter Videotextdekoder speichert bis zu 800 Seiten (OSD Teletext)
  • Timerfunktion (8 Timer)
• Reset-Funktion für Werkseinstellungen
• Gerätesoftware aktualisierbar über Satellit
  • Infrarot Fernbedienung

INHALTSVERZEICHNIS

Einführung....1

1 Bedienelemente 2

2 Sicherheitsvorkehrungen und Wartung......4

3 Installation und Inbetriebnahme ....5

3.1 Standortwahl und Elevationswinkel der Antenne 5
3.2 LNB digitaltauglich ? 5
3.3 Geräte anschließen 6
3.4 Inbetriebnahme....8
3.5 Feinausrichtung der Antenne....9
3.6 Multi-Feed Anlagen (Mehrsatellitenempfang) 11

4 Bedienung des Receivers....12

4.1 TV-Betrieb ein-/ausschalten 12
4.2 Vorprogrammierung....12
4.3 Programmwahl /; 13
4.4 Bildeinstellungen 16
4.5 Umschalten zwischen TV- und Radiobetrieb 17
4.6 Lautstärkeregelung, und Tonstummschaltung 17
4.7 Tonart und Sprache wählen (rote Funktionstaste) 18
4.8 AC3-Tonsignale empfangen 18
4.9 Schlaf-/Sleep-Timer 19
4.10 Standbild/Pause 19
4.11 Videotextempfang (speichert bis zu 800 Seiten)....19
4.12 Untertitel aktivieren/deaktivieren 'SUB' 20
4.13 Bildausschnitt vergrößern 20
4.14 Mehrfachbild-Darstellung 20

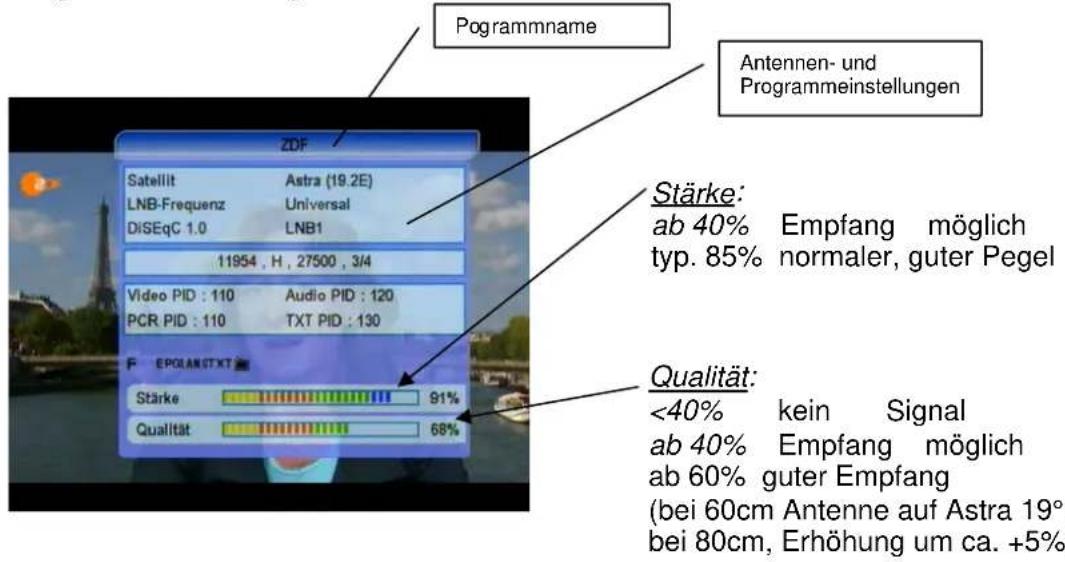

4.15 Programminformation 21
4.16 Der elektronische Programmführer 22

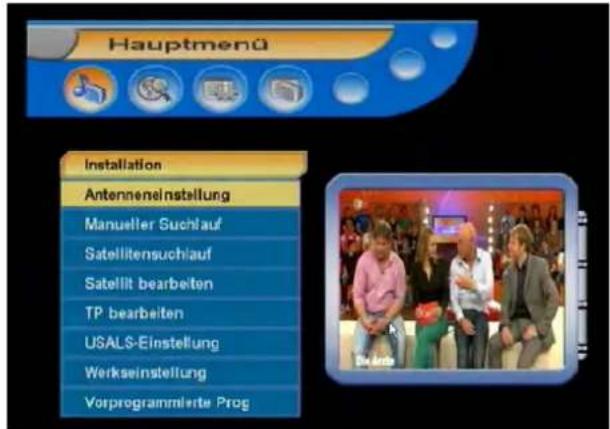

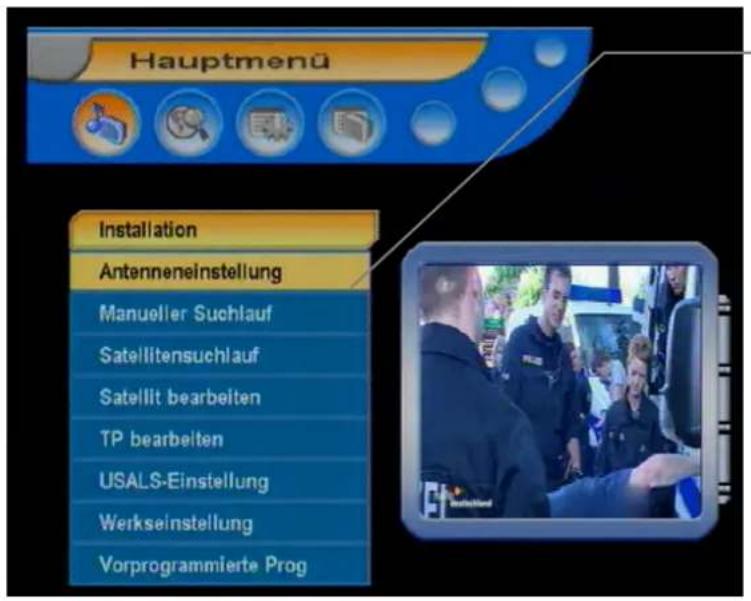

4.17 Aufrufen und Bedienung der Menüs 25
4.18 Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten 26
4.19 Schlaf-/Sleep-Timer - Automatisches Abschalten im TV-Betrieb: 28
4.20 Video-/DVD-Rekorder-Betrieb 29

INHALTSVERZEICHNIS

5 Programme verwalten....28

5.1 Bearbeiten der Radioprogrammliste 31
5.2 Bearbeiten in einzelnen Satelliten-Programmlisten 32

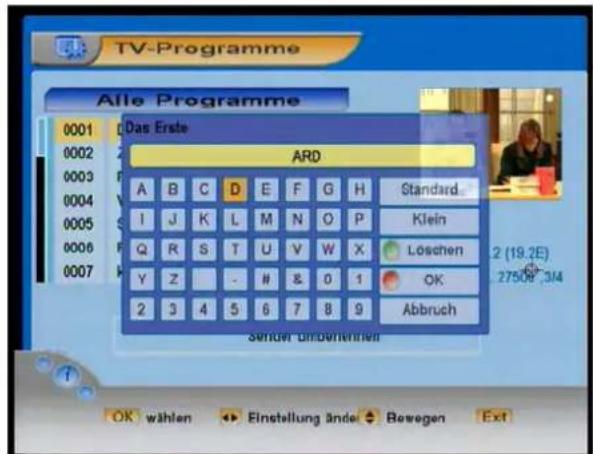

5.3 Programmliste sortieren, löschen, sperren, umbenennen....32

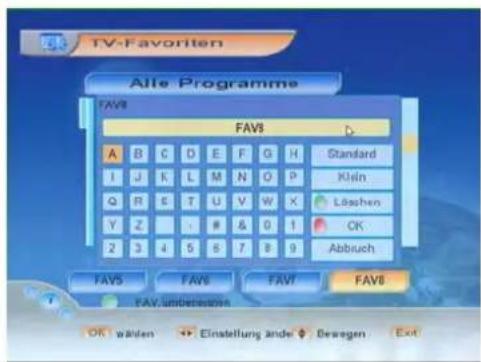

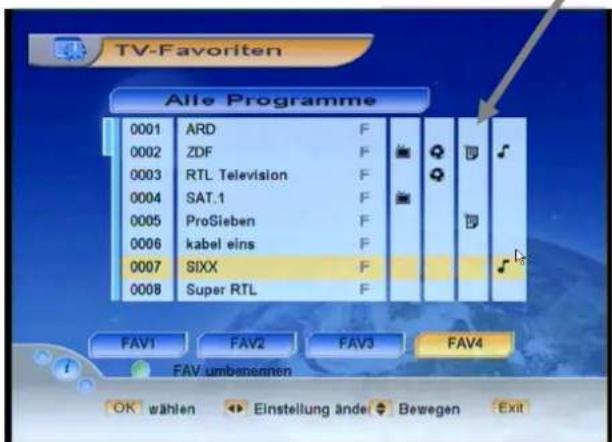

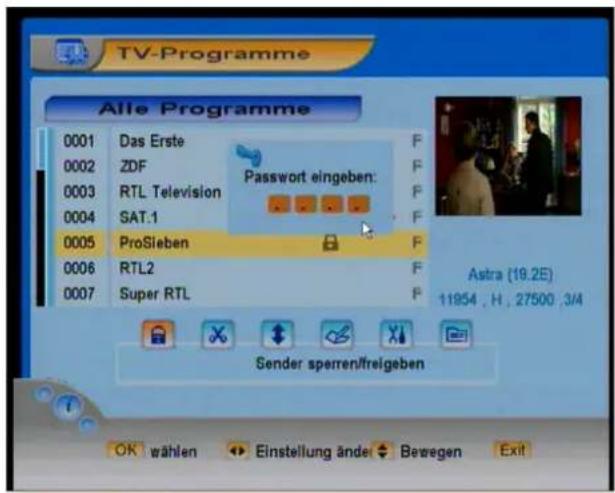

5.4 Favoritenlisten erstellen und bearbeiten 36
5.5 Alle Programme löschen....37
5.6 Neue Programme suchen....37

6 Für Fortgeschrittene: Suchen von Programmen....38

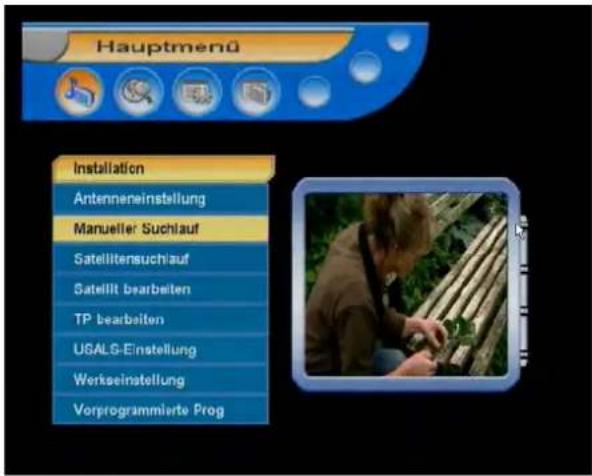

6.1 Manueller Suchlauf -- Programme auf einem Transponder suchen....39
6.2 Transponder ändern, löschen und neue Transponder anlegen 42
6.3 Alle Programme eines Satelliten suchen (Satellitensuchlauf)....44

7 Grundeinstellungen 46

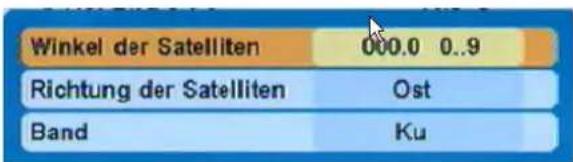

7.1 Antenneneinstellung – für Mehrsatellitenempfang 46

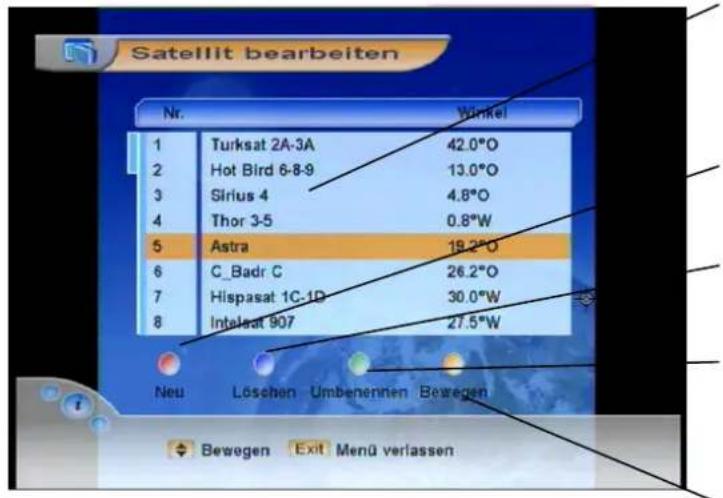

7.2 Satellitenliste - Ändern/Löschen/neuen Satellit anlegen 48
7.3 Erstinstallation....49
7.4 Werkseinstellung - speichern, laden 50
7.5 Systemeinstellung....51

7.5.1 Systemmenü 51
7.5.2 OSD Einstellung....53

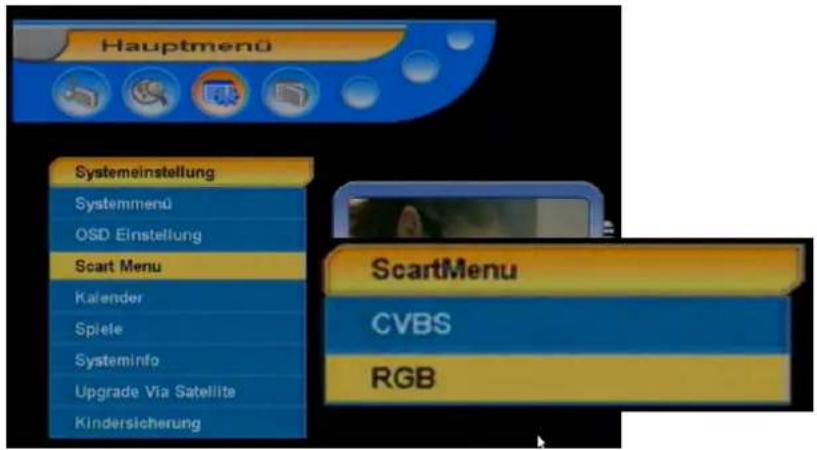

7.5.3 Scart Menü....54
7.5.4 Kalender....54
7.5.5 Spiele 54

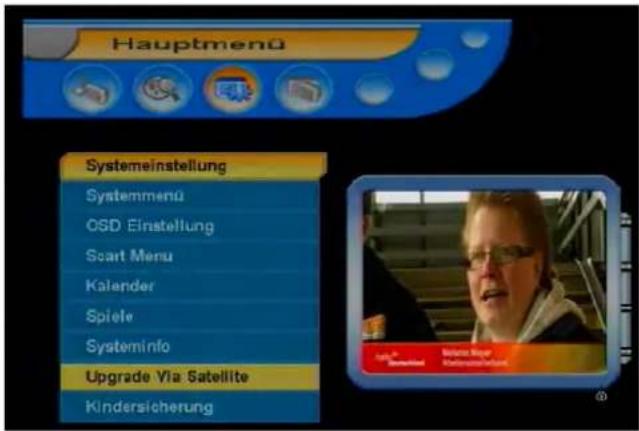

7.5.6 Systeminfo 55

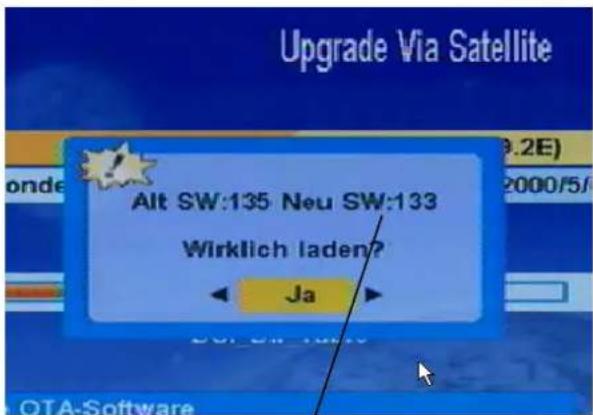

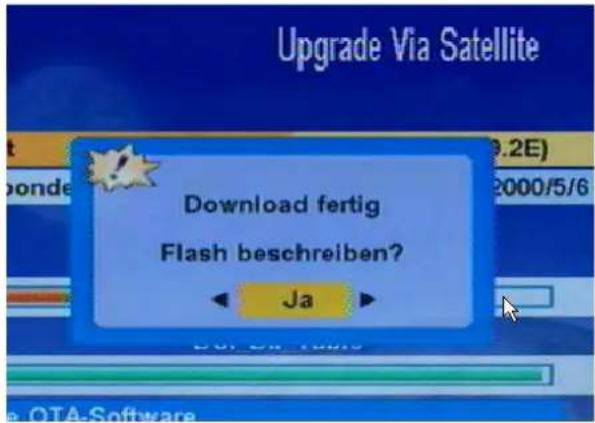

7.5.7 Software Update über Satellit....56
7.5.8 Kindersicherung - Passwort einrichten 58

7.6 Uhr-Einstellung/Timer (Timer-Beschreibung siehe Kapitel 4.18) ......60

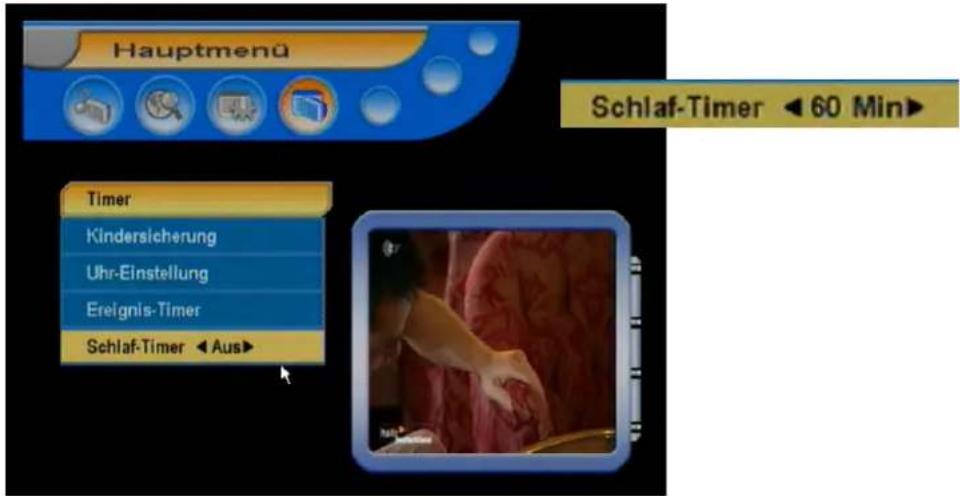

7.7 Schlaf-Timer = Sleep-Timer 60

8 Garantiebestimmungen....61

9 Technische Daten 62

10 Standortliste....63

11 Fehlerbeseitigung 64

12 Satelliten-Lexikon 65

EINFÜHRUNG

Über diese Receiver-Serie DX 76e

Die Digital-Satelliten-Receiver Serie DX 76e ist für den Empfang von unverschlüsselten digitalen Satellitenprogrammen im DVB Standard (Digital Video Broadcasting).

Für die mobile Anwendung ist der Receiver mit dem beiliegenden Adapterkabel (mit Universalstecker für Zigarettenanzünder oder Autosteckdose) direkt an das 12V-Bordnetz anzuschließen.

Für die stationäre Anwendung verwenden Sie das beiliegende 230 Volt-Steckernetzteil.

Sie benötigen für den Betrieb eine Satellitenantenne mit digitalem Universal-LNB, die auf einen entsprechenden Satelliten (ASTRA, HOTBIRD o.a.) ausgerichtet ist.

Die umfangreiche Vorprogrammierung der Programme verschiedenster Satelliten ermöglichen Ihnen einen schnellen Zugang zum Empfang Ihrer Lieblingsprogramme. Für die Satelliten ASTRA 19° Ost, HOTBIRD 13° Ost, Türksat 42°, sind die meisten Übertragungskanäle (Transponder) mit ihren Steuersignalen bereits vorprogrammiert.

Da das digitale Fernsehen noch ständigen Änderungen unterliegt ist es auch notwendig die Empfangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Die Firma Zehnder pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage www.zehnder-sat.de im Internet zum direkten Herunterladen und Überspielen zu Hause. Noch einfacher ist jedoch die Aktualisierung der Betriebssoftware per Satellitenausstrahlung über das Menü „Systemeinstellung“.

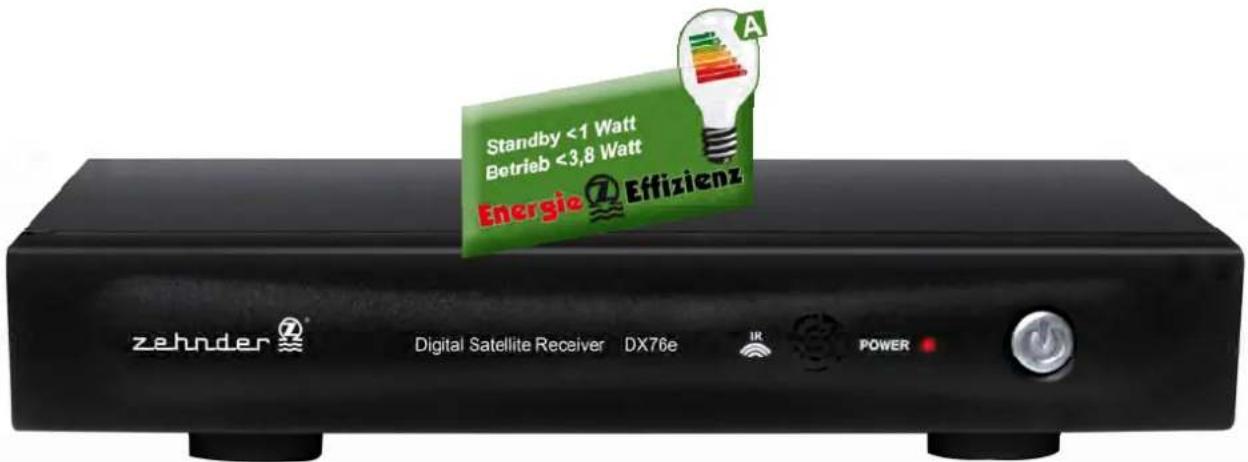

Dieser Receiver ist mit einer Energiesparschaltung nach der EU Verordnung 107/2009 und nach der Richtlinie 2005/32/EG zur umweltgerechten Gestaltung energiebetriebener Produkte ausgestattet. Damit schaltet sich der Receiver nach 3 Stunden selbständig in den Stromsparbetrieb (Bereitschaft/Standby), wenn keine Aktion mehr mit der Fernbedienung getätigt wird. Dieser „Auto Standby Timer“ kann im Menü 'Systemeinstellung' vom Benutzer nach seinen Bedürfnissen angepasst oder sogar ausgeschaltet werden.

Dieses Handbuch

Diese Bedienungsanleitung beschreibt die Installation des Gerätes und die nötigen Schritte zur Nutzung der wesentlichen Funktionen des Geräts. Außerdem werden die besonderen Merkmale Ihres Receivermodells erklärt, damit Sie alle Vorteile nutzen können.

• Machen Sie sich zuerst mit den Bedienelementen/Anschlüssen (Kapitel 1) und den Sicherheitshinweisen (Kapitel 2) vertraut.
• Kapitel 3 "Installation und Inbetriebnahme" unterstützt Sie beim Anschließen an die anderen Geräte und bei der ersten Inbetriebnahme.
• Kapitel 4 „Bedienung des Receivers“ erläutert Ihnen die nötigen Standardfunktionen, die Sie zur Handhabung des Receivers benötigen.
• Die Kapitel 5 "Suchen von Programmen" und Kapitel 6 "Grundeinstellungen" erfordern etwas eingehendere Kenntnisse über die Satellitenempfangstechnik. Nutzen Sie diese, wenn Sie mit dem Gerät schon vertrauter sind.

Hotline

Haben Sie trotz alledem noch Fragen?

Setzen Sie sich mit unserer Kundenberatung in Tennenbronn in Verbindung, die werktags für Sie zwischen 8.00 - 16.30 zur Verfügung steht.

Telefon: [phone] / 881-73 e-mail: [e-mail]

Lieferumfang

1 Digitalsatellitenreceiver 1 Fernbedienung 230V-Steckernetzteil

1 Bedienungsanleitung 2 Batterien 12V-KFZ-Adapter

Sollte von den aufgeführten Teilen etwas fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

Gerätevorderseite

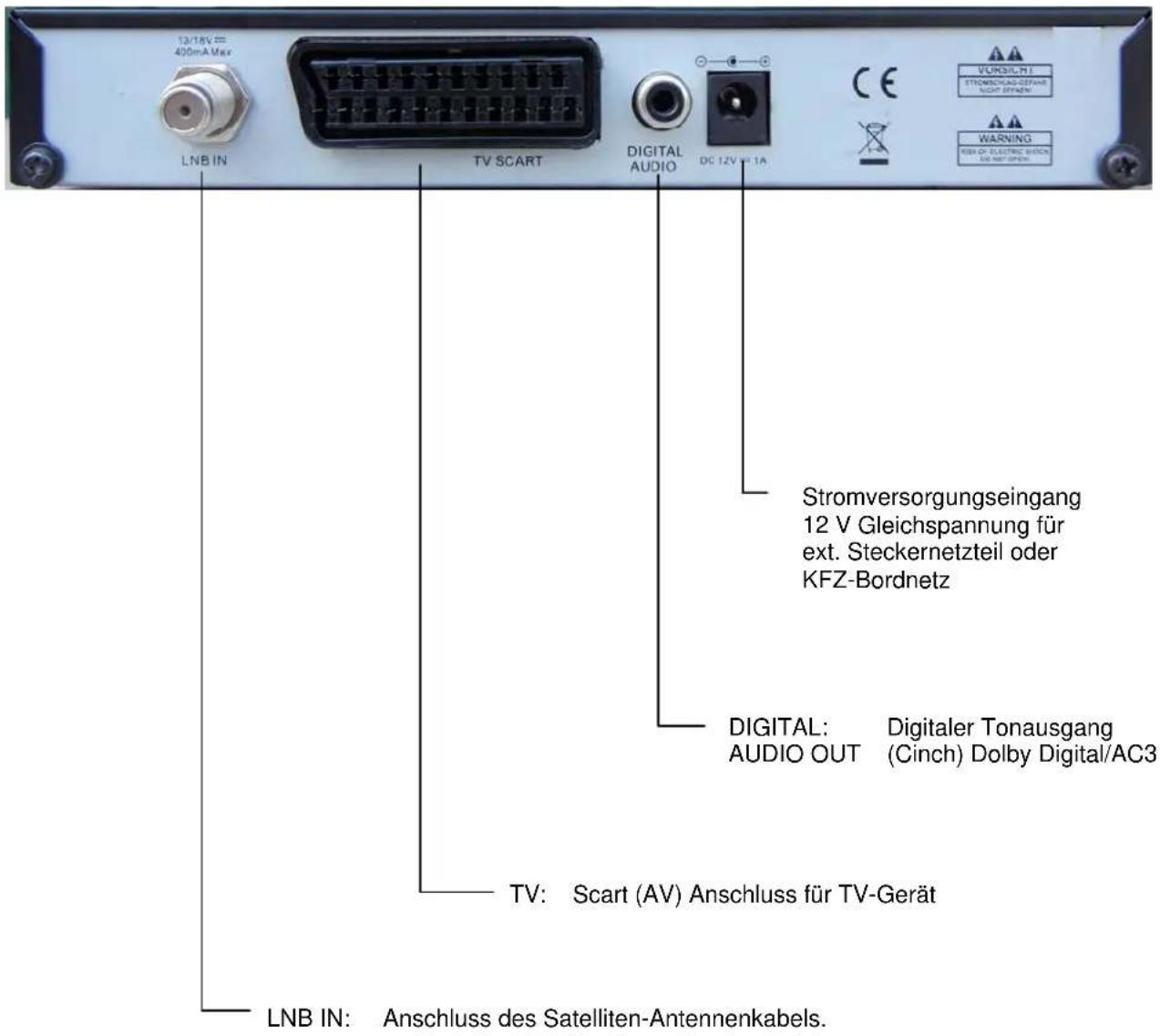

Geräterückseite

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

Fernbedienung

Farbtasten: Rufen in den Menüs Unterfunktionen auf.

Taste	Funktion
Power	Schaltet den Receiver „EIN“ oder auf "Bereitschaft" (Standby)
	Schaltet den Ton stumm und wieder laut.
09	1. Direkt-Anwahl der Programmplatznummer2. Eingabe von Werten bei der Programmierung im Menü.
	Seitenweise blättern, in den Programm- und Menülisten
MENU	1. Ruft das Hauptmenü für die Bildschirmführung (OSD) auf.2. Wechselt an einigen Stellen zu weiteren Untermenüs.
EXIT	Zurück zum letzten Menü oder Menü verlassen
PR ▲▼	1. Schaltet um einen Programmplatz hoch oder runter.2. Im Menü: Zeilenmarkierung (Cursor) nach oben/unten bewegen
VOL	1. Lautstärkeregelung.2. Im Menü:: Zeilenmarkierung (Cursor) nach rechts/links bewegen
LISTOK	1. Aktiviert und löst die angewählte Funktion im Menü aus.2. Blendet die Programmliste ein.
	Schaltet zum vorher eingeschalteten Programm zurück
TV/RADIO	Schaltet zwischen TV- und Radio-Programmliste um.
AUDIO	1. Schaltet die verschiedenen, ausgestrahlten Sprachen des aktuellen Programms um, auch auf AC3-Dolby Digital Ton.2. Schaltet den Ton in Stereo oder Mono rechts/links um.
SLEEP	Ruft die Ausschalt-Timer Funktion auf.

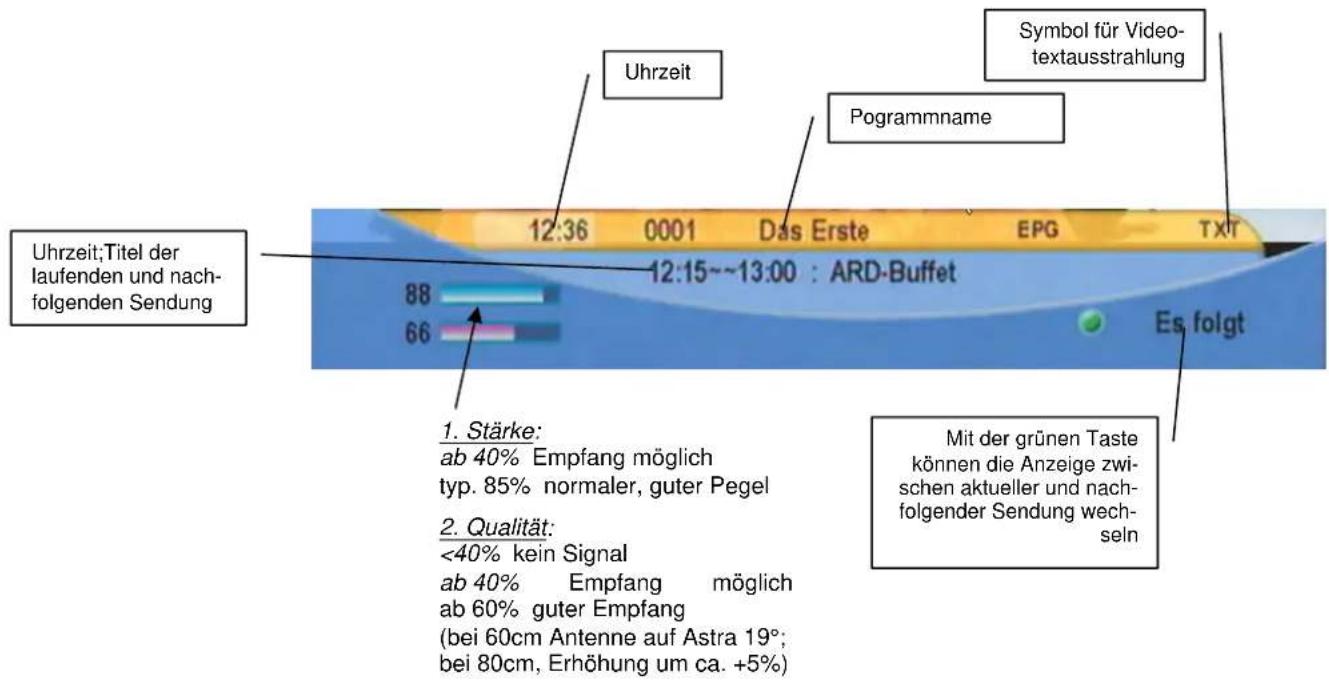

INFO	1x Informationen zum Programm anzeigen.2x detailierte Programminformation anzeigen

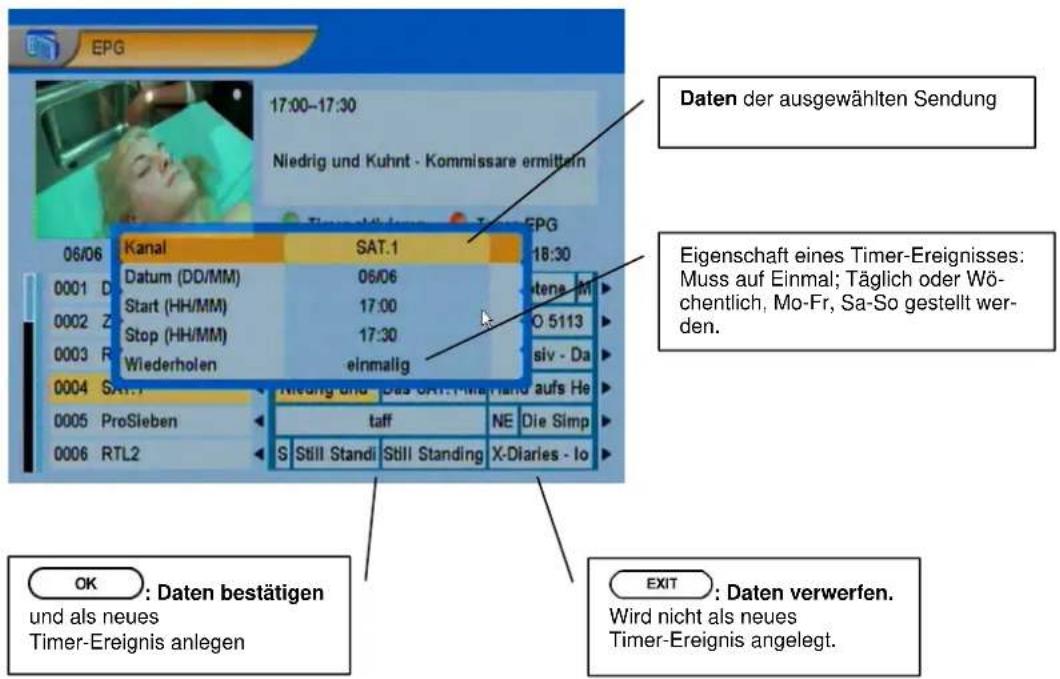

EPG	Ruft die elektronische TV- und Radio-Programmübersicht (EPG Daten) auf.
PAUSERot	1. Hält im TV-Betrieb das Bild an / Standbild-Funktion.2. Farbtaste ruft in den Menüs Unterfunktionen auf.
TEXTgrün	1. Schaltet auf Videotext Seite 100 oder auf Untertitel um.2. Farbtaste ruft in den Menüs Unterfunktionen auf.
SUBTITLEgelb	1. Ruft Untertitel auf, die im DVB-Standard gesendet werden.2. Farbtaste ruft in den Menüs Unterfunktionen auf.

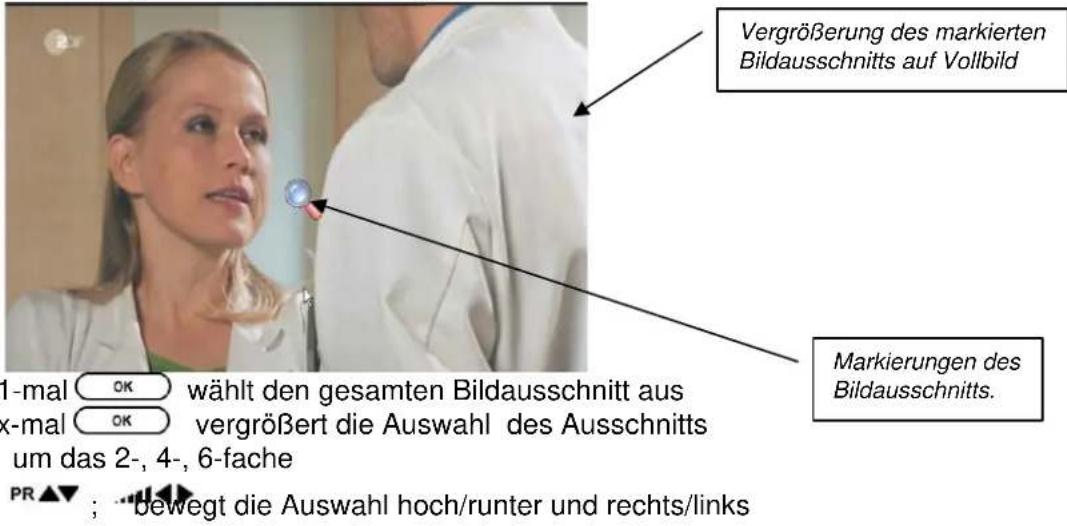

ZOOMblau	1. Setzt einen Rahmen zum Vergrößern eines Bildausschnitts.2. Farbtaste ruft in den Menüs Unterfunktionen auf.
FAV	Ruft die persönlich erstellte Favoritenprogrammliste auf.
SAT	Blendet Programmliste nach Satelliten sortiert ein.

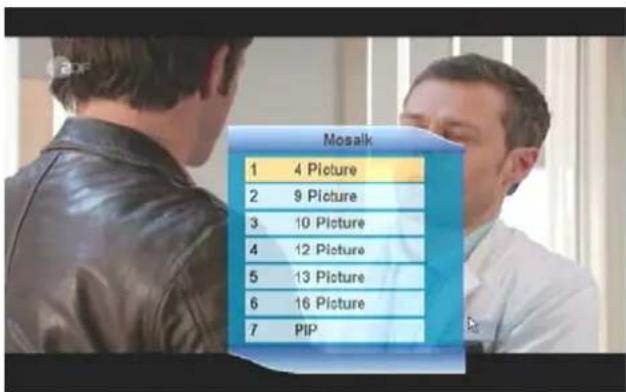

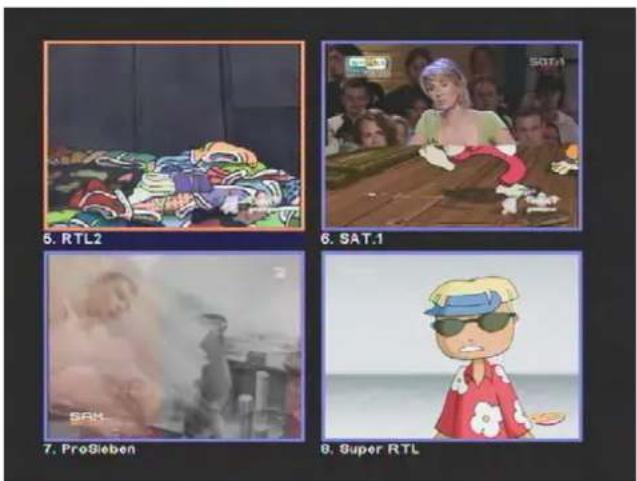

	Teilt den TV-Schirm in 4, 9, 10, 12, 13 oder 16 TV-Programmfenster auf.

2. SICHERHEITSVORKEHRUNGEN UND WARTUNG

1. Bedienungsanleitung

Machen Sie sich mit den Sicherheitsvorkehrungen sowie der Bedienungsanleitung sorgfältig vertraut, bevor Sie das Gerät einschalten.

2. Netzspannung/Netztrennung

B Betreiben Sie den Receiver nur an einer Gleichspannung von 12 V, bzw. mit dem mitgelieferten Steckernetzteil an einer Netzspannung mit 100-240 V\~/50 Hz. Das Gerät darf erst an das Netz angeschlossen werden, nachdem die Installation beendet ist. Zur absoluten sicheren Netztrennung bei Gefahren müssen Sie den Netzstecker ziehen. Dafür genügt der Netzschalter auf der Rückseite nicht.

3. Erdung

Die Parabolantenne ist vorschriftsmäßig zu erden. Dabei sind die einschlägigen VDE-Vorschriften zu beachten.

4. Reinigung

Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen. Benutzen Sie zur Reinigung ein trockenes Tuch.

5. Standorthinweise/Lüftung

• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
• Das Gerät sollte auf einem sicheren, festen Untergrund aufgestellt werden.
• Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit gewählt werden, da Kondenswasserniederschläge zu Fehlfunktionen oder Beschädigungen führen.
• Heizung oder Wärmequellen unter dem Gerät können ebenfalls zu Fehlfunktionen oder Beschädigungen führen.
• Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit. Nehmen Sie das Gerät nicht in der Nähe von Badewannen oder Swimmingpools in Betrieb.
• Sorgen Sie für eine gute Belüftung. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppiche oder ähnliche Oberflächen, da sonst die Luftzufuhr zum Gerät durch die Lüftungsschlitze im Boden des Geräts unterbrochen wird.
• Installieren Sie den Receiver nicht in einem Rack mit unzureichender Lüftung.
• Verschließen Sie niemals die zur Wärmeableitung notwendigen Lüftungsschlitze des Gerätes.
  • Die Umgebungstemperatur des Gerätes sollte 40 °C nicht übersteigen.

6. Reparatur

Lassen Sie Reparaturen oder Einstellungen an Ihrem Receiver nur von qualifiziertem Fachpersonal ausführen. Ein eigenmächtiges Öffnen des Gerätes zieht Garantieverlust nach sich.

7. Gewitter

Bei Gewitter oder längeren Betriebspausen (Urlaub), das Antennenkabel abschrauben und den Netzstecker ziehen.

Wartung/Reparaturen

Das Gerät ist wartungsfrei.

Lassen Sie alle erforderlichen Reparaturen nur vom autorisierten Fachhändler durchführen. Verstellen Sie nur solche Regler, die in der Bedienungsanleitung beschrieben sind. Eine Dejustage anderer Teile kann kostspielige Reparaturen nach sich ziehen. Versuchen Sie nicht, das Gerät selbst zu öffnen. Ein eigenmächtiges Öffnen des Gerätes zieht den Garantieverlust nach sich.

In den folgenden Fällen sollten Sie den Netzstecker aus der Steckdose ziehen und qualifiziertes Personal zu Rate ziehen.

• Stromkabel oder Steckdose defekt.
- Das Gerät war Feuchtigkeit oder Regen ausgesetzt. Es ist Wasser eingedrungen oder ein Gegenstand ist in das Gerät gefallen.
- Das Gerät weist gravierende Funktionsveränderungen auf, arbeitet nicht korrekt.
- Das G. wurde fallengelassen oder das Gehäuse ist beschädigt

Entsorgung

"Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß der RICHTLINIE 2002/96/EG DES EURO-PÄISCHEN PARLAMENTS

UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.

Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab."

3. INSTALLATION UND INBETRIEBNAHME

3 Installation und Inbetriebnahme

3.1 Standortwahl und Elevationswinkel der Antenne

Alle Satelliten-Anlagen müssen nach Süden ausgerichtet werden, da die TV-Satelliten, die in Europa zu empfangen sind, sich auf einer geostationären Bahn senkrecht über dem Äquator in 36000 km Höhe befinden. Als Anhaltspunkt zum Auffinden der Richtung gilt: Etwa um die Mittagszeit (12 Uhr zur Winterzeit und 13 Uhr zur Sommerzeit) steht die Sonne direkt im Süden.

Suchen Sie sich daher für Ihre Antenne einen Standort, bei dem Sie für den gesamten Spiegeldurchmesser freie Sicht nach Süden zum Satelliten haben (keine Häuser, keine hohen Bäume, etc.). Als Faustformel gilt: Ein Hindernis darf maximal halb so groß/hoch sein, wie sein Abstand von der Antenne (z.B.: Steht ein Baum ca. 10 m von der Antenne entfernt, so darf er maximal 5 m über die Antenne hinausragen).

Der vertikale Einstellwinkel (Elevation) ist standort- und satellitenabhängig und ist für Ihren Standort mit Hilfe der Standortliste im Anhang abzulesen. Wenn Ihr Wohnort nicht direkt aufgeführt ist, nehmen Sie die Werte einer Stadt in direkter Nähe. Die Werte können an der Skala am Spiegelhalter eingestellt werden.

3.2 LNB digitaltauglich ?

Bitte beachten Sie, daß der Empfang von Digitalprogrammen nur mit dem Einsatz von (digitaltauglichen) Universal-LNBs möglich ist. Überprüfen Sie daher zuerst Ihre Anlage auf Digitaltauglichkeit:

• Trägt Ihr LNB die Aufschrift "Universal" und/oder geht der angegebene Frequenzbereich bis mindestens 12,75GHz (=12750 MHz), so können Sie getrost Ihren Digitalreceiver anschließen.
• Verfügt Ihre Anlage über kein Universal LNB, so tauschen Sie es aus: Single Universal LNB für ein Teilnehmer Twin Universal LNB für zwei Teilnehmer Quattro/Quad Universal LNB für mehr als zwei Teilnehmer

Hinweise!

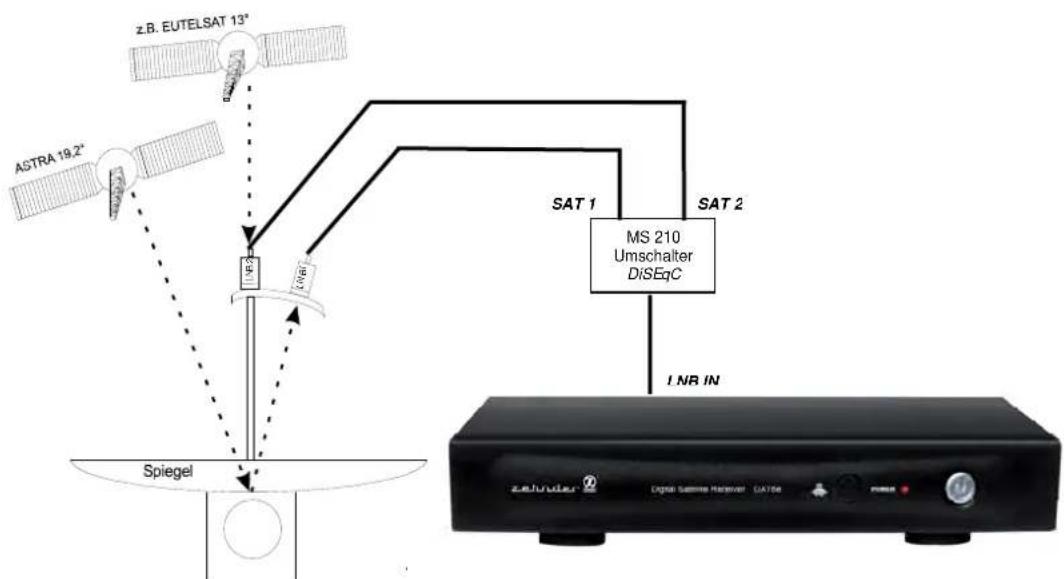

Multifeed Der Receiver wurde bereits im Werk für Standard-Satellitenempfangsanlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix vorausgesetzt (Kap. 3.6). Änderungen in den "Grundeinstellungen", Kap. 7.1, sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

Einkabel-Anlagen

Sollten Sie den Receiver an einer Antennenanlage mit mehreren Anschlüssen betreiben wollen, bei der alle Teilnehmer mit nur einem Kabel von der Antenne versorgt werden, so spricht man von einer speziellen „Einkabellösung“. Sollte der Receiver damit nicht funktioniere, muss eventuell die LNB-Versorgung über das Menü „Installation/Antenneneinstellung“ (Kap. 7.1) auf AUS gestellt werden.

Monoblock-LNB

Verwenden Sie allerdings einen LNB-Monoblock beachten Sie eventuell umgekehrte DiSEqC-Signaleinstellungen, z.B. LNB1 für EUTELSAT und LNB 2 für ASTRA. Gegebenenfalls sind die Signale unter dem Menü 'Installation//Antenneneinstellung' (Abschnitt 7.1) umzustellen.

3. INSTALLATION UND INBETRIEBNAHME

3.3 Geräte anschließen

Nach der Montage der Außeneinheit verbinden Sie alle Anschlüsse Ihres Satellitenreceivers nach einem der nachfolgenden Anschlusspläne. Er zeigt den Grundaufbau einer Satelliten - Empfangsanlage mit den entsprechenden Verbindungen. Die Kabel sollten so verlegt werden, dass man nicht auf sie tritt oder über sie stolpert. Stellen Sie das Gerät so auf, dass es keinen schädlichen Einflüssen wie z.B. direkter Sonneneinstrahlung, Öl oder Wasserdämpfen ausgesetzt ist, sonst können Fehlfunktionen oder bleibende Schäden entstehen.

Stromversorgung

Für die stationäre Anwendung verwenden Sie das beiliegende 230Volt-Netzteil. Für die mobile Anwendung ist der Receiver mit einem Adapterkabel (mit Universalstecker für Zigarettenanzünder oder Autosteckdose) direkt an das 12 Volt-Bordnetz anzuschließen.

Achtung! Stecken Sie den Netzstecker des Receivers erst in die Steckdose, wenn alle anderen Kabelverbindungen korrekt hergestellt sind.

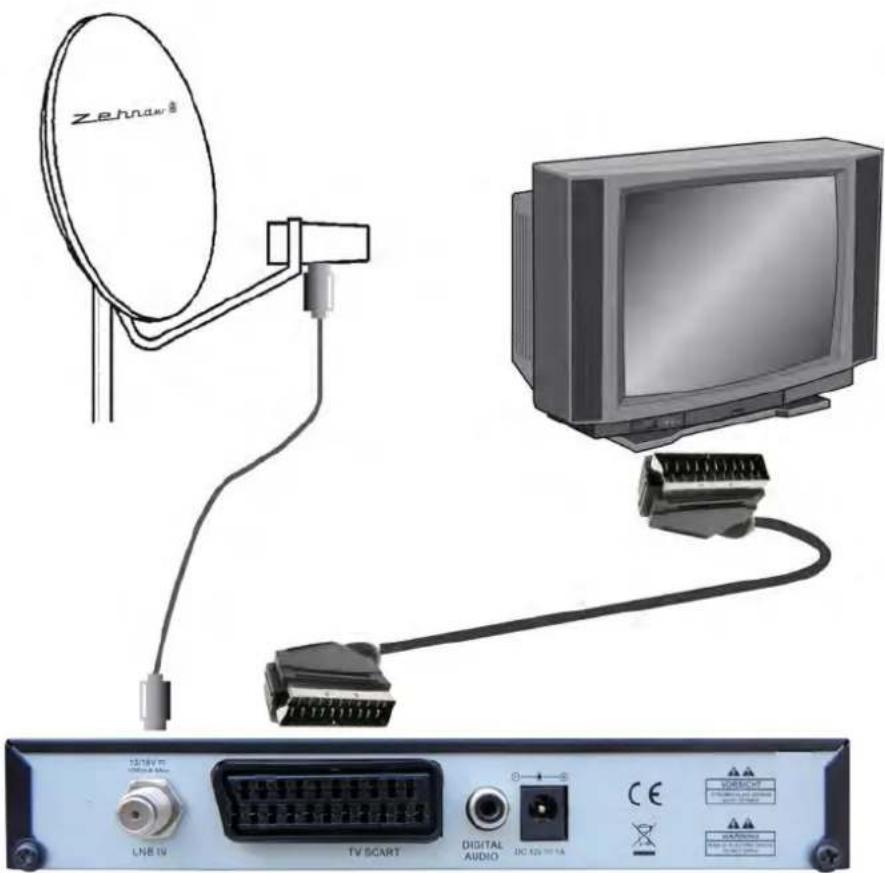

Satellitensignal-Anschluß "LNB IN"

Schließen Sie das Antennenkabel (doppelt geschirmtes 75 Ohm SAT-Koax-Kabel) mit den F-Steckern an das LNB und den Satellitenreceiver an.

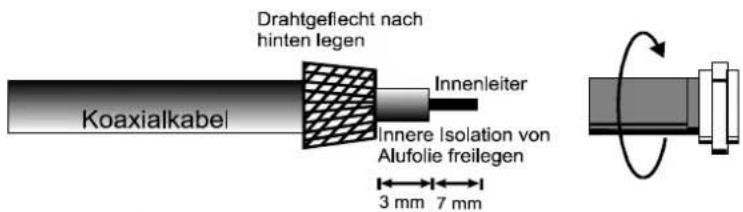

Wenn an dem Kabel die F-Stecker noch nicht montiert sind:

• Isolieren Sie das Kabel nach Skizze ab und
• Drehen Sie den F-Stecker sorgfältig auf das Kabelende, bis der Stecker fest auf dem Kabel sitzt.

3. INSTALLATION UND INBETRIEBNAHME

F-Stecker-Montage

Achten Sie darauf, daß das Abschirmdrahtgeflecht guten Kontakt zu dem Metall des Steckers erhält aber keinesfalls mit dem Innenleiter in Berührung kommt, da dadurch ein Kurzschluß verursacht wird.

TV-Scartanschluß "TV SCART"

Verbinden Sie Satellitenreceiver (TV-Scart) und TV-Gerät mit einem Scartkabel. (siehe unten Anschlußbeispiel 1). Allerdings erhalten Sie dann die in HD ausgestrahlten Programme nicht in hochauflösender Qualität.

Die Anschlußbuchse "TV" dient auch der Anschlußmöglichkeit weiterer Geräte wie beispielsweise eines Video- oder DVD-Recorders (siehe unten Anschlußbeispiel 2).

Zur Aufnahme schalten Sie den Recorder auf den 'AV'-Kanal.

Audio-Anschluß "DIGITAL AUDIO OUT/S/PDIF"

Wenn Sie den Ton in bester digitaler Qualität über die HiFi-Anlage hören wollen, verbinden Sie die 'DIGITAL AUDIO'-Cinchbuchse und den Digital-Audio-Eingang Ihrer HiFi-Anlage mit einem Cinchkabel. Somit können von Ihrer HiFi-Anlage nicht nur Satellitenradioprogramme in digitaler Qualität empfangen und aufgezeichnet werden, ohne daß das TV-Gerät eingeschaltet ist (siehe Anschlußbeispiel 3.).

Hinweis:

Der digitale Audioausgang kann sowohl digitale Audio Daten als PCM, als auch komprimierte "Dolby Digital AC-3" Daten für 5.1-Mehrkanalton ausgeben. Dolby Digital AC-3 Daten werden nur über einen externen A/V-Receiver o.ä. dekodiert.

Hinweis: Um die wirklichen Dolby-Digital-Signale zu erhalten, müssen zwei Voraussetzungen erfüllt sein:

1. Das Programm muss AC-3-Ton ausstrahlen.

2. Mit Hilfe der Taste AUDIO muss die Sprache auf AC-3 umgestellt werden (siehe auch Abschnitt 4.6)

Überzeugen Sie sich, daß Sie alle Kabelverbindungen hergestellt haben und verbinden Sie nun Ihren Receiver mit dem beiliegenden Netzkabel.

3. INSTALLATION UND INBETRIEBNAHME

Weitere Anschlußbeispiele:

Anschluß des RECEIVERS an eine Hifi-Anlage mit Audio-Digitaleingang oder mit Audio Stereo L+R –Eingang

3.4 Inbetriebnahme

Fernbedienung

• Öffnen Sie zunächst die Batterieabdeckung auf der Unterseite der Fernbedienung. Setzen Sie die zwei beiliegenden Batterien 1,5 Volt (R 03/AAA) entsprechend den eingeprägten Symbolen (+/-) in das Batteriegehäuse ein und schließen Sie die Batterieabdeckung wieder.
• Wenn Sie mit der Fernbedienung arbeiten, richten Sie diese auf die Vorderseite des Receivers. Wenn der Receiver nicht mehr reagiert oder die gewählten Funktionen nicht ausgeführt werden, sind die Batterien wahrscheinlich erschöpft und sollten so bald wie möglich ausgewechselt werden. Verwenden Sie nur auslaufgeschützte Batterien.
• Wenn Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie die Batterien am besten heraus.

Hinweis! Verbrauchte Batterien sind Sondermüll! Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab!

3. INSTALLATION UND INBETRIEBNAHME

Einschalten und Empfang am TV-Gerät

• Schalten Sie Ihr TV-Gerät ein.
- Wenn Sie das Netzkabel des Receivers in die Steckdose gesteckt haben, leuchtet in der Gerätefrontanzeige zuerst kurz die rote Standby-Lampe bis zuletzt die blaue Lampe vorne den eingeschalteten Betrieb anzeigt.
- Schalten Sie gegebenenfalls den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein, so daß in der Anzeige an der Gerätefront die blaue Lampe leuchtet.
- Betätigen Sie auf der Fernbedienung die Taste MENU. Auf dem TV-Bildschirm sollte das Hauptmenü des Bildschirmdialogs (OSD) erscheinen.

- Schaltet Ihr TV-Gerät nicht automatisch auf Receiverempfang, müssen Sie das TV-Gerät mit der AV-/Source-Taste Ihrer TV-Fernbedienung auf einen AV-Scart-Eingang schalten, so daß Sie das Hauptmenü sehen können.

3.5 Feinausrichtung der Antenne

Die Feinausrichtung einer Antenne gelingt mit einem herkömmlichen Analogreceiver einfacher, als mit einem Digitalreceiver. Als Erleichterung bietet dieser eine Pegelanzeige dafür.

Sie haben den Elevationswinkel aus der Standorttabelle im Anhang abgelesen und an Ihrer Antenne eingestellt.

1. Schalten Sie am Receiver auf einen vorprogrammierten Programmplatz des gewünschten Satelliten (z.B. PR 2 „ZDF“ für Satellit ASTRA 19,2°)

3. INSTALLATION UND INBETRIEBNAHME

1. Rufen Sie mit Drücken der Taste INFO auf der Fernbedienung die Signal-pegelanzeige auf. Es erscheint nun eine Balkenanzeige für die "Signalqualität". Erscheint der Balken nur unter „Stärke“, so wird noch kein oder ein zu schlechtes Signal empfangen. Nun muß die Antenne feinausgerichtet werden.

Stärke:

ab 40% Empfang möglich typ. 85% normaler, guter Pegel

Qualität:

<40% kein Signal ab 40% Empfang möglich ab 60% guter Empfang (bei 60cm Antenne auf Astra 19°; bei 80cm, Erhöhung um ca. +5%)

Signal gefunden, wenn Balken „Qualität“ mindestens 40% zeigt.

1. Stellen Sie sich beim Ausrichten hinter oder neben die Antenne, damit Sie die Satellitensignale nicht durch Ihren Körper abschirmen:
2. Drehen Sie den Spiegel horizontal (Azimut) langsam aus der Südposition in die Richtung des gewünschten Satelliten. (nach links, z.B. Astra 19,2° OST oder EUTELSAT 13° OST).

Erscheint ein schwaches Signal, sofort durch leichtes bewegen der Antenne in die verschiedenen Richtungen (mit einer Hand am Spiegel, mit der anderen an der Masthalterung) die Einstellung optimieren bis die maximale Pegelanzeige erreicht ist. Danach ziehen Sie alle Befestigungsschrauben fest an, um die Antenne gegen verstellen zu sichern.

1. Sollte beim ersten Drehen kein Signal zu empfangen sein, den vertikalen Winkel nur um 1° verändern und erneut aus der Südposition zu drehen beginnen (wie unter Schritt 3. beschrieben).

2. Um ein TV-Bild zu erhalten löschen Sie mit der Taste EXIT die Signalpegelanzeige vom Bildschirm und kontrollieren Sie, ob die vorprogrammierten Programme auch wirklich kommen. Sonst kann es sein, Sie müssen die Antenne noch weiter drehen, da Sie das Signal eines falschen Satelliten empfangen (z.B. bei Meldung „kein Signal“ oder „verschlüsselt“).

3. Bei Digitalreceivern ist eine äußerst langsame (ca. 2 Sek. Haltezeit) und sensible Ausrichtung notwendig, da einige Zeit zur Entschlüsselung des Signals benötigt wird.

4. Bedenken Sie, dass eine Satellitenantenne in beide Richtungen (horizontal und vertikal) genauer als 1° ausgerichtet werden muss, sonst ist kein Empfang möglich.
5. Der einzustellende Wert für die vertikale Position kann von dem richtigen Wert, der für Ihren Standort gilt, abweichen, da ein Mast nie auf 1° genau senkrecht steht.

3. INSTALLATION UND INBETRIEBNAHME

3.6 Multi-Feed Anlagen (Mehrsatellitenempfang)

Multi-Feed Anlagen sind Satelliten Anlagen, bei denen 2 oder mehr Satelliten mit nur einem Spiegel empfangen werden. Bei der Ausrichtung ist zu beachten, dass der Spiegel auf den schwächeren Satelliten ausgerichtet wird. Bei Astra/Eutelsat-Empfang wird daher gewöhnlicherweise auf Eutelsat ausgerichtet. Nachrüstsätze für Zehnder Spiegel sind im Handel erhältlich.

Ausrichtung:
Anschlußplan:

Hinweise!

• Die Voreinstellung der Programme und der Steuersignale wurde für Multifeed-Empfangsanlagen mit einem DiSEqC-Umschalter vorgenommen, also mit 14/18 V für vertikale/horizontale Polarisation, 22 kHz-Schaltsignal für oberes (digitales) Frequenzband und dem LNB 1/2-Signal (Tone Burst) für ASTRA/EUTELSAT-Empfang. Somit ist der Betrieb von Multifeedanlagen mit 2 Satelliten nach Umstellung der DiSEqC-Signale im Menü 'Installation//Antenneneinstellung'möglich.
• Verwenden Sie allerdings einen LNB-Monoblock beachten Sie eventuell umgekehrte DiSEqC-Signaleinstellungen, z.B. LNB 1 –Signal für EUTELSAT und LNB 2 –Signal für ASTRA. Gegebenenfalls sind die Signale unter dem Menü 'Installation//Antenneneinstellung' (Abschnitt 7.1) umzustellen.
• Zum Ausrichten des Spiegels auf Eutelsat 13°/Hotbird wählen Sie am Receiver einen Programmplatz dieses Satelliten, z.B. über SAT -Taste HOTBIRD –Programme auswählen und verfahren wie im vorangehenden Abschnitt 3.5 beschrieben.

4. BEDIENUNG DES RECEIVERS

Dieses Kapitel macht Sie mit der Bedienung der Grundfunktionen vertraut.

4.1 TV-Betrieb ein-/ausschalten

Achten zuerst darauf, daß der Netzstecker in der Steckdose ist.

Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein. Nach ca. 10 Sekunden wird der zuletzt gewählte Programmplatz, z.B. "0001" angezeigt. Im unteren Bildschirmbereich wird die Programminformation des gerade aktuellen Programmes in das TV-Bild eingeblendet.

Das Programm in der abgebildeten Einblendung ist nur beispielhaft. Es entspricht nicht unbedingt der werksseitigen Programmieruna.

Wird der Receiver am Gerät oder mit der Fernbedienung mit Taste ⏻ in Bereitschaft (Standby) geschaltet, befindet sich der Receiver im Stromsparbetrieb. Die rote Lampe an der Gerätefront leuchtet.

Hinweis!

Die normalerweise im Betrieb erscheinende Uhrzeit in der Anzeige steht nur dann zur Verfügung, wenn der RECEIVER zuvor auf einem Programm eingeschaltet war, das die Uhrzeit korrekt ausstrahlt!

Nach dem Einschalten befindet sich der Receiver direkt im TV- oder Radiobetrieb (abhängig vom Modus beim Ausschalten). Befindet sich der Receiver im Radiobetrieb (erkennbar am Hintergrundbild, so schalten Sie den Receiver mit der Taste TV/RADIO in den TV-Betrieb.

4.2 Vorprogrammierung

Der Receiver ist bereits auf die frei empfangbaren Programme (keine Pay-TV Pakete) vieler Satelliten vorprogrammiert (siehe beiliegende Vorprogrammierungstabelle). HOTBIRD-Programme sind für Multifeed-Anlagen mit DiSEqC-Schaltern auf Satellitenposition 'LNB 2' vorprogrammiert. Achten Sie darauf, daß der LNB von HOTBIRD an Ihrem Umschalter am Eingang SAT 2 oder SAT B angeschlossen ist.

Sie können selbstverständlich auch Programme einstellen, die nicht im Receiver vorprogrammiert sind.

Einen aktuellen Stand der über Satellit ausgestrahlten Programme mit ihren Sendefrequenzen können Sie über Internet abfragen:

www.satbeams.com

http://www.astra.de

http://www.eutelsat.de

4. BEDIENUNG DES RECEIVERS

4.3 Programmwahl

• Zur Programmwahl der vorprogrammierten Sender können Sie die Zifferntasten 0..9 oder die Programmwahltasten PR▲/PR▼ auf der Fernbedienung oder am Gerät verwenden. Die Umschaltung dauert ca. 1-2 Sek., da der RECEIVER die digitalen Signale erst umwandeln und das Bild errechnen muß.
• Bei der Direktwahl eines 2- oder 3-stelligen Programmplatzes mit den Ziffern-tasten haben Sie nach Eingabe der ersten und zweiten Ziffer ca. 1 Sekunde Zeit für die Eingabe der nächsten Ziffer. Danach springt die Anzeige auf die bis dahin gewählte Programmplatznummer.
• Nach der Programmumschaltung wird für ca. 5 Sekunden die Programm-Information des gerade aktuellen Programms im unteren Bildschirmbereich eingeblendet. Die Dauer der Einblendung können Sie jedoch selbst zwischen 1 ... 10 Sekunden verändern (siehe Menü System-/OSD-Einstellung).

Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informationen mitgesendet, die der RECEIVER erkennt und als Programmin-formation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden:

Der Satellitenname, die aktuelle Uhrzeit, die Programmplatznummer, der Programmname. Sowie Namen und Uhrzeiten der aktuellen und nachfolgenden Sendung.

Programmwahl über die Programmliste "Alle Programme"

Kennen Sie z.B. die Programmplatznummer eines Programms nicht, so empfiehlt sich die einfache und bequeme Methode der Programmwahl über die Programmliste.

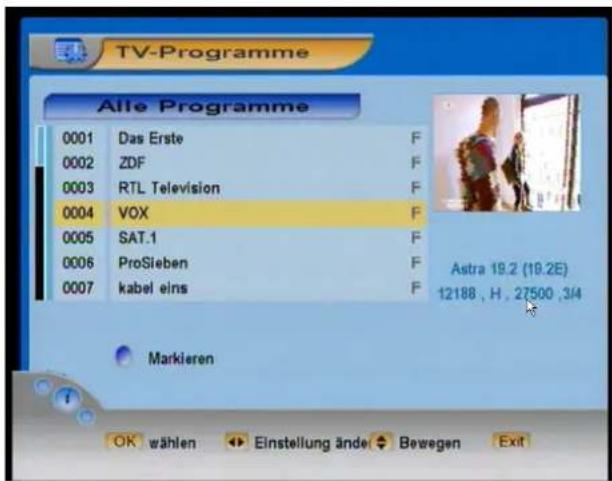

1. Rufen Sie dazu mit der Taste LIST OK die Programmliste auf. Die Markierung steht auf dem aktuell ausgewählten Programm.
2. Bewegen Sie den Zeilenzeiger mit PR oder auf den gewünschten Programmplatz und

4. BEDIENUNG DES RECEIVERS

1. Schalten Sie mit der Taste OK auf den neuen Programmplatz um.
2. Mit der Taste ▼ blättern Sie seitenweise in der Programmtabelle weiter, mit Taste ▲ seitenweise zurück.
3. Mit der Taste EXIT blenden Sie die Programmliste wieder aus.

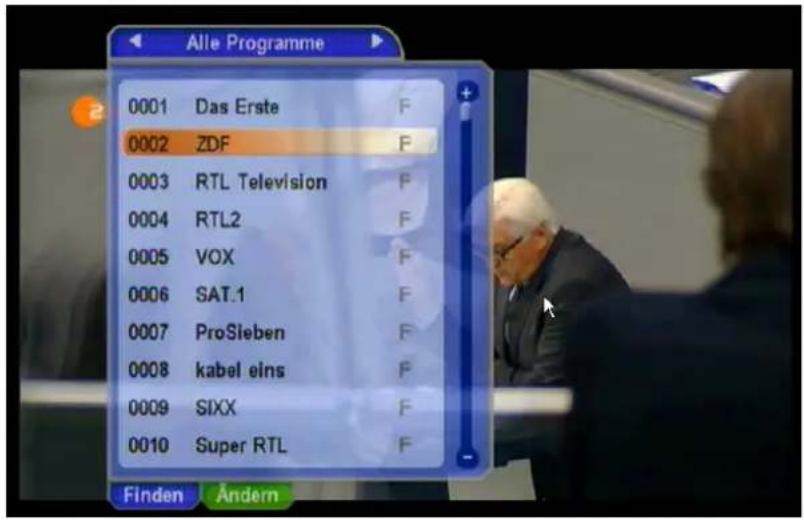

BLAU „FINDEN“ - Programme in der Liste suchen

Nachdem Sie aus der Programmliste die BLAU-Taste gedrückt haben öffnet sich das Suchfenster zum Suchen nach bestimmten Programmnamen. Geben Sie die Buchstaben ein.

4. BEDIENUNG DES RECEIVERS

GRÜN „ÄNDERN“ – Programme verschieben, sperren, ...

Nachdem Sie aus der Programmliste die GRÜN-Taste gedrückt haben öffnet sich das Menüfenster zum Bearbeiten der Programmliste, siehe Abschnitt 5. „Programme verwalten“.

FAV Programmwahl über die Favoritenlisten

Der DVB Receiver besitzt 8 verschiedene Favoriten-Programmlisten,

Betätigen Sie die FAV Taste, so gelangen Sie zu den "TV Favoritenlisten". Hier sind diejenigen Programme eingetragen, die Sie in der TV-Favoriten-Verwaltung mit einem Symbol für die entsprechende Favoritenliste gekennzeichnet haben.

• Die Be-

dienung erfolgt ebenso wie in der Programmliste "Alle Programme".

- Wie Sie die Einträge für eine Favoritenliste vornehmen lesen Sie in dem Abschnitt 5.3 weiter unten nach.

- Um die Namen einer Favoritenliste zu ändern, wählen Sie aus dem Hauptmenü „Programmliste bearbeiten“ und dann den Menüpunkt „TV Favoriten“. In diesem Menü sind die 8 Favoritengruppen aufgelistet. Wählen Sie mit GRÜN eine Liste aus, um sie umzubenennen. Mit Hilfe des eingeblendeten Zeichen-Eingabefensters können Sie einen neuen Namen vergeben.

SAT Programmliste nach Satelliten sortiert

Mit der Taste SAT können Sie die Programmliste auch nach Satelliten sortiert aufrufen. Gewünschten Satelliten auswählen und mit OK bestätigen. Die Programmliste des Satelliten erscheint.

4. BEDIENUNG DES RECEIVERS

Umschalten zum letzten Programmplatz

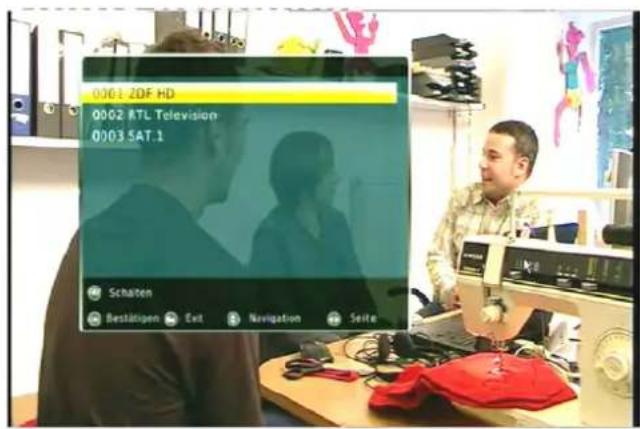

Es werden alle Programme in einer History-Liste (Verlauf) gespeichert, die seit dem letzten Einschalten im Laufe der Zeit eingeschaltet wurden.

Um schnell und bequem zwischen den zuletzt gewählten Programmplätzen hin- und her zu schalten benutzen Sie Taste ← PR. Sie öffnet das Fenster mit der Liste der zuletz gewählten Programme. Mit OK können Sie dann auf das Programm umschalten.

Diese Liste wird mit der PR-Taste aufgerufen.

Durch Ausschalten auf Standby Mode wird die Liste wieder zurückgesetzt und damit gelöscht.

4.4 Bildeinstellungen 0

Beim Drücken der Taste wird das Fenster zum Einstellen von Bildparametern eingeblendet, z.B. Helligkeit, Kontrast und Sättigung.

4. BEDIENUNG DES RECEIVERS

4.5 Umschalten zwischen TV- und Radiobetrieb TV/RADIO

- Bei der digitalen Übertragung werden neben den TV-Programmen auch noch sehr viele Radioprogramme gleichzeitig mitgesendet. Da am Programmnamen nicht zu erkennen ist, ob es sich um ein Radio oder ein TV-Programm handelt, sind alle Radioprogramme in einer extra Radioprogrammliste abgelegt.

- Um die Radioprogramme zu empfangen drücken sie die Taste TV/RADIO. Diese schaltet zwischen Radio- und TV-Betrieb um. Die Programmwahl erfolgt gleichermaßen wie bei den TV Programmen.

- Wird ein als Radioprogramm vorprogrammierter Programmplatz angewählt, so wird das TV-Bild abgeschaltet. Es erscheint ein Radio-Hintergrundbild.

- Radioprogramme werden teilweise auch mit der unten beschriebenen Sprachumschaltungsfunktion ausgestrahlt. Die Sprach-/Audioumschaltung bewirkt dann einen Senderwechsel.

4.6 Lautstärkeregelung und Tonstummschaltung

[NO TEXT]

Mit den Tasten V+/- auf der Fernbedienung können Sie die Lautstärke am Receiver einstellen. Die Lautstä keeinstellung wird in Form einer 32-stufigen Balkenanzeige für einige Sekunden am Bildschirm eingeblendet.

kön- nen Sie den Ton stummschalten, dabei erscheint dann auf dem Bildschirm links unten das durch-

gestrichene Lautsprechersymbol „“. Bei erneutem Drücken der selben Taste schalten Sie den Ton wieder ein.

Hinweis! Die Lautstärkeeinstellung bleibt auch nach dem Ausschalten erhalten.

4. BEDIENUNG DES RECEIVERS

4.7 Tonart und Sprache wählen AUDIO (rote Funktionstaste)

Bei manchen Programmen wird der Ton mehrsprachig übertragen. Mit der Taste AUDIO können Sie andere Sprachen anwählen. Wird mehrsprachig gesendet, so erscheint nebenstehende Anzeige, in der Sie die gewünschte Sprache auswählen können. Welche Sprachen und wieviel zum Wechseln vorliegen, hängt von der Programmausstrahlung

ab. Mit EXIT das Fenster schließen. Automatisch wird die neue Sprache auf dem Programmplatz gespeichert.

Auch verschiedene Radioprogramme können über diese Option ausgestrahlt werden.

Mit den Tasten 🐘️ und können Sie Stereo, linker Kanal, rechter Kanal und Mono-Tonspur einstellen. Die Einstellung erscheint rechts unten im Fenster.

4.8 AC3-Tonsignale empfangen AUDIO

Die -Taste ver- wenden Sie nicht nur um zwischen verschiedenen übertragenen Sprachen umzuschalten.

Ähnlich verhält es sich mit der Ausstrahlung im Dolby Digital Tonformat (AC3). Es wird ebenso wie eine separate Sprache übertragen. Mit der Sprachentaste (AUDIO) können Sie die ver-

schiedenen Tonsysteme (z.B. Stereo / Dolby Digital AC-3) für das aktuelle Programm auswählen. Wenn Sie auf die Tonart „AC-3“ wechseln, legt der Receiver den Ton an die „Audio Digital“-Ausgangsbuchse an. (Voraussetzung: das aktuelle Programm unterstützt mehrere Tonsysteme, wie z.B. Pro 7.).

Dolby Digital AC-3 Daten werden nur über einen externen A/V-Receiver o.ä. dekodiert.

4. BEDIENUNG DES RECEIVERS

4.9 Schlaf-/Sleep-Timer

SLEEP

Den Sleep-Timer erreichen Sie im TV-Betrieb über die

SLEEP -Taste auf der Fernbedienung. Es erscheint links oben im Fernsehbild eine kleine Einblendung zum Einstellen der Zeit.

Durch mehrmaliges Drücken der Tasten

... haben Sie folgende Einstellmöglichkeiten: 30, 60, 90, 120 Minuten, Aus oder freie Zahleneingabe.

Mit OK speichern.

Nach dieser Zeit wechselt der Receiver automatisch in den Standby-Betrieb.

Um den Sleep-Timer zu deaktivieren, wählen Sie die Einstellung 'AUS'

Diese Einstellungen lassen sich auch über das Menü „Timer“, „Schlaf-Timer“ vornehmen

4.10 Standbild/Pause

II

Möchten Sie sich eine gerade aktuelle Filmszene genauer anschauen oder eine auf dem TV-Schirm eingeblendete Information in Ruhe notieren, so halten Sie mit der Taste ☐ das Bild so lange Sie mögen an. Nach erneutem Betätigen von ☐ kehren Sie wieder in die im Hintergrund weitergelaufene Sendung zurück.

4.11 Videotextempfang

(speichert bis zu 800 Seiten)

Der Receiver hat einen integrieten Videotextdecoder, der die bis zu 800 Videotextseiten speichern kann. Durch diese Eigenschaft wird die Anwahl einer weiteren Seite sehr komfortabel, da sie ohne Zeitverzögerung sofort erscheint.

Mit der grünen Taste TEXT wird die Videotextseite 100 des gerade aktuellen Programms aufgerufen.

Mit den Nummerntasten 0 9 wählen Sie wie gewohnt die Videotextseiten oder mit PR ▲ / SEI tenweise blättern

4. BEDIENUNG DES RECEIVERS

4.12 Untertitel aktivieren/deaktivieren 'SUB' SUBTITLE

Liefert ein Programm ein digitales Subtitle-Signal (Untertitel, nicht über Videotext), können Sie dieses mit dieser Taste ein- bzw. ausschalten.

4.13 Bildausschnitt vergrößern ZOOM

Sie haben mit der Taste ☐ZOOM die Möglichkeit, Bildausschnitte des gerade lau enden Programms heraus zu vergrößern.

4.14 Mehrfachbild-Darstellung

Mit der Taste ☐☐ können Sie den TV-Schirm in 4, 9,10, 12, 13 oder 16 TV-Programmfenster aufteilen.

Automatisch werden die nachfolgenden Programmplätze in die einzelnen Fenster eingelesen. Am Ende wird wieder das aktuelle Programm im ersten Fenster mit laufendem Bild und Ton eingestellt.

Nun können Sie ganz schnell mit den Pfeiltasten zwischen den dargestellten Programm-fenstern wechseln.

4. BEDIENUNG DES RECEIVERS

4.15 Programminformation INFO

Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informationen mitgesendet, die der RECEIVER erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Satellitenname, die aktuelle Uhrzeit, die Programmplatznummer, der Programmname. Sowie Namen und Uhrzeiten der aktuellen und nachfolgenden Sendung.

Um die technischen Informationen (Sendeparameter) zum aktuellen Programm zu erhalten drücken Sie INFO.

Folgende Einblendung erscheint am Bildschirm:

Nach ca. 5 Sekunden verschwindet die Programm-Information automatisch wieder. Die Dauer der Einblendung können Sie jedoch selbst zwischen 1 ... 10 Sekunden verändern System/ Einblenddauer).

Mit EXIT das Fenster schließen.

Programminformation 2x INFO

Um detaillierte Informationen zur aktuellen Sendung zu erhalten drücken Sie 2 mal INFO. Folgende Einblendung erscheint am Bildschirm. Um mehr Details zu sehen blättern sie mit PR ▲▼ nach unten:

4. BEDIENUNG DES RECEIVERS

4.16 Der elektronische Programmführer

EPG

Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informationen mitgesendet, die der RECEIVER erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Name und die Startzeit sowie das Ende der aktuellen und nachfolgenden Sendungen werden mitgesendet. Die digitalen Programminformationen werden im RECEIVER gespeichert und dienen als Grundlage für die Erstellung einer aktuellen Programmübersicht (Programmvorschau=EPG) auf dem Bildschirm.

Hinweis!

Die im Programmführer dargestellten Informationen sind senderabhängig. Sie benötigen einige Zeit zum Herunterladen vom Satelliten und werden nicht immer ganz vollständig oder nicht von allen Sendern übertragen! Um eine vollständige Programmvorschau eines Programms zu erhalten müssen Sie zuvor den Programmplatz einige Minuten angewählt lassen.

1. Drücken Sie die Taste EPG und es werden alle auf diesem Programmplatz verfügbaren Daten als Programmübersicht dargestellt.
2. Mit den Tasten PR▲ oder können Sie ein Programm markieren.

Die Programminformationen in den abgebildeten Menüs sind nur beispielhaft. Sie entsprechen nicht unbedingt dem aktuellen Empfang.

Die Programmübersicht enthält:

* Name und Titel der Sendung. * Datum mit Anfangs- und Endzeit Für alle Sender, die diese Info ausstrahlen und deren Programmplätze schon einmal aufgerufen wurden.

OK Detailinformation lesen Zeit nach vorne und hinten ROT wechselt zur Tagesubersicht eines Programms GRÜN Sendung mit Uhrzeiten als Timer über nehmen

1. Mit 📄️ 📄️ 📄️ 📋 wechseln Sie die Markierung in die Liste der Sendungen. Mit den Tasten PR ▲ oder können Sie eine Sendung markieren. Entsprechend wird eine Sendung markiert, zu der im oberen Bildbereich Informationen eingeblendet werden.

4. BEDIENUNG DES RECEIVERS

1. Wünschen Sie weitere Zusatzinformationen zu einer Sendung, so betätigen Sie nach dem Markieren der Sendung die Taste OK. Folgendes Fenster mit Detailinformationen zu dieser Sendung erscheint (soweit sie ausgestrahlt werden):

Neben der konkreten Sendezeit erhalten Sie in den Zusatzinformationen beispielsweise eine kleine Inhaltsangabe zu einer Sendung.

Mit EXIT gelangen Sie in die Programmübersicht zurück.

1. Verlassen Sie mit EXIT die Programmübersicht (TV Führer).

Radio Führer Durch betätigen der Taste TV/RADIO erhalten Sie die Informationen, die bei den Radioprogrammen mitgesendet werden, auf gleiche Weise im "Radio Führer".

Timer programmieren über EPG mit Taste GRÜN

Wenn Sie mit der EPG -Taste das Programmführerfenster aufgerufen, eine Sendung angewählt haben und die Taste Timer GRÜN betätigen, öffnet sich das Eingabefenster, in dem Sie die Angaben verändern können mit denen die markierte Sendung zum Automatischen Ein- und Ausschalten angelegt wird.

Wenn der Status auf 'Einmal', 'Täglich', 'Wöchentlich', Mo-Fr oder Sa-So gesetzt wurde, ist anschließend das so programmierte Ereignis auch als Zeile in der Timer-Tabelle zu finden.

4. BEDIENUNG DES RECEIVERS

Hinweise!

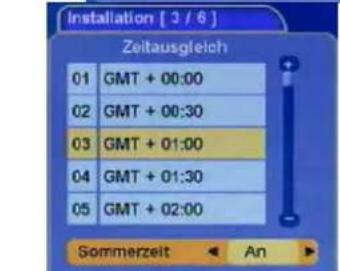

• Um korrekte Zeitangaben im Programmführer zu erhalten, muß im Menü "Zeiteinstellung" die Eingabe für Lokalzeit und die Sommerzeit gemacht werden.
• Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. So kann es im Receiver zu falschen Uhrzeiten kommen.
• Um bei falsch gehender Uhrzeit schnell wieder zur richtigen Uhrzeit zu kommen, empfiehlt sich das Gerät kurz vom Strom zu trennen. Beim anschließenden Einschalten auf einem zuverlässigen Programmm holt sich der Receiver automatisch wieder die korrekte Uhrzeit vom Satelliten.
• Es werden grundsätzlich die Sendungen in dem TV-Führer angezeigt, deren Programmplätze seit dem letzten Einschalten angewählt wurden. Der RECEIVER speichert also alle schon empfangenen EPG-Informationen ab, behält sie jedoch nur bis zum nächsten Ausschalten des Receivers.

4. BEDIENUNG DES RECEIVERS

4.17 Aufrufen und Bedienung der Menüs

MENU

Drücken Sie während des TV-Betriebs die Menü-Taste auf der Fernbedienung erscheint das Hauptmenü. Von hier aus gelangen Sie in die verschiedenen Untermenüs um Receiver- und Programmeinstellungen übersichtlich und bequem einzusehen, zu ändern oder anzupassen oder neue Programme zu suchen:

HAUPTMENÜ:

Hauptmenüpunkt:

Mit OK

Untermenüpunkte öffnen

Bewegen und Ändern im Menü:

MENU

Aufrufen oder Ausblenden des Hauptmenüs

← ;

OK

PR ▲ PR ▼

0 .. 9

EXIT

Schrittweises wechseln der Hauptmenüpunkte

Doppelfunktion:

1. Untermenü öffnen/schließen

2. Aktivieren und bestätigen von Einstellungen/Befehlen

Auswahl der Untermenüzeile (Zeilenmarkierung nach oben/unten)

Direkteingabe von Einstellungswerten

Verlassen eines Untermenüs, Speichern der Einstellungen und zurück zum vorhergehenden Menü.

4. BEDIENUNG DES RECEIVERS

4.18 Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten

Wenn Sie nicht zu Hause sind, und eine Sendung mit Ihrem Video- oder DVD-Rekorder aufnehmen wollen, so können sie den Receiver automatisch ein- und ausschalten lassen. Sie können diese Funktion auf zwei verschiedene Arten nutzen.

Zum einen als nur Ausschalt- oder nur Einschalt-Timer, zum anderen als Ein- und Ausschalt-Timer mit bis zu 8 Timerplätzen.

Ebenso lässt sich ein solches Timer-Ereignis auch über den Elektronischen Programmführer (EPG) programmieren.

Hinweise! Achtung!

• Als wichtige Voraussetzung für die Zuverlässigkeit dieser Funktion dient die korrekte Uhrzeit. Uhrzeit einstellen siehe Kapitel 7.6 „Uhr-Einstellung“
• Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. Somit kann es trotz korrekter Angaben im Receiver zu falschen Uhrzeitanzeigen kommen und damit zu Fehlfunktionen mit dem Timer. Kurzes Trennen vom Stromnetz bewirkt im eingeschalteten Betrieb die automatische Uhrzeit-Neueinstellung vom Satelliten.
• Findet vor der Auslösung eines Timers ein Stromausfall statt, so geht die aktuelle Uhrzeit verloren, folglich kann der Timer nicht starten.
• Durch die Auto-Standby Funktion im Menü 'Systemeinstellung/ Systemmenü' schaltet sich der Receiver nach 3 Stunden selbständig in den Stromsparbetrieb (Bereitschaft/Standby). Die Timerfunktion wird dadurch aber nicht beeinträchtigt, da diese Vorrang hat.

Timer für bis zu 8 Timer täglich, wöchentlich, .....

Mit Hilfe dieser Funktion können Sie Ihr Gerät auch nur automatisch abschalten lassen, z.B. am Ende einer manuell gestarteten Videoaufzeichnung. Nach Erreichen der vorgegebenen Ausschaltzeit schaltet das Gerät dann automatisch auf Bereitschaft (Standby).

1. Aktivieren Sie das Hauptmenü mit der Taste MENU, und fahren sie mit den Pfeiltasten auf „Timer /Ereignis-Timer“ und drücken Sie OK. Sie gelangen ins Timermenü, um die Angaben für bis zu 8 Timer zu machen.

4. BEDIENUNG DES RECEIVERS

1. Dann wählen Sie einen Timerplatz aus, um ihn mit der Schaltfläche „Ändern“ zu ändern oder mit der Schaltfläche „Neu“ ein neues Timerereignis zu speichern. Das Timer-Eingabefenster wird geöffnet:

TV; Radio

Programmnamen (automatisch)

Datum

00:00 ... 23:59

00:00 ... 23:59

einmalig, tägl.; wöchentlich.,

Mo-Fr, Sa-So

1. In der ersten Zeile wählen Sie aus, ob Sie ein TV- oder Radioprogrammeinschalten möchten.

2. In der zweiten Zeile „Kanal“ stellen Sie mit ◀; den Programmplatz ein, auf dem der Receiver zur angegebenen Zeit ein-/ausschalten soll.

3. Stellen Sie mit den Tasten 0..9 in der Zeile „Datum“ zuerst den Tag, dann den Monat ein.

4. Wenn Sie nun mit der Taste PR▼ auf „Start“ und „Stop“ fahren, können Sie mit den Tasten 0.. einstellen, um welche Uhrzeit sich der Receiver ein-/ausschalten soll.

5. "Wiederholen" wählen Sie den Wiederholrhythmus.

Einmal: Timer schaltet zu einem bestimmten Termin ein.

Täglich: Timer schaltet täglich zur angegebenen Zeit ein und aus.

Wöchentlich: Timer schaltet jede Woche am selben Wochentag ein u. aus.

Mo-Fr Timer schaltet nur von Montag bis Freitag ein

Sa-So Timer schaltet nur am Wochenende Samstag u. Sonntag ein

1. Mit Bestätigen von OK speichern Sie die Einstellung und verlassen nun das Eingabefenster. Mit EXIT verlassen Sie die ENgabe ohne Speicherung.

2. Drücken Sie erneut die Schaltfläche „Neu“, um den nächsten Timerplatz einzustellen (siehe Schritt 2. bis 8)

Ablauf eines Timers

Nach Ablauf eines „Einmalig“ Timerereignisses wird der Timer automatisch deaktiviert und aus der Liste gelöscht. Die Daten werden automatisch zurückgesetzt. Bei wiederholten Timern bleiben die Informationen erhalten, so daß sich der Receiver beispielsweise wöchentlich ein- und ausschaltet.

Timer programmieren über EPG mit Taste GRÜN

Wenn Sie mit der EPG -Taste das Programmführerfenster aufgerufen, eine Sendung angewählt haben und die Taste Timer GRÜN betätigen, öffnet sich das Eingabefenster, in dem Sie die Angaben verändern können mit denen die markierte Sendung zum Automatischen Ein- und Ausschalten angelegt wird.

4. BEDIENUNG DES RECEIVERS

Wenn der Status auf 'Einmal', 'Täglich', 'Wöchentlich', Mo-Fr oder Sa-So gesetzt wurde, ist anschließend das so programmierte Ereignis auch als Zeile in der Timer-Tabelle zu finden.

4.19 Schlaf-/Sleep-Timer - Automatisches Abschalten im TV-Betrieb:

Lassen Sie den Receiver nach der Programmierung eingeschaltet so können Sie ihn automatisch abschalten lassen, z.B. am Ende einer manuell gestarteten Videoaufzeichnung. Stellen Sie dazu vorher entweder mit der Taste SLEEP (Abschnitt 4.9) oder über den Hauptmenüpunkt „Timer/Schlaf-Timer“ die gewünschte Ausschaltzeit ein. Die Einschaltzeit und der Programmplatz des gewählten Timerplatzes haben bei dieser Funktion keine Auswirkung.

Durch mehrmaliges Drücken der Tasten 📄 und dann haben Sie folgende Einstellmöglichkeiten:

30, 60, 90, 120 Minuten, Aus oder freie Zahleneingabe. Mit OK speichern. Nach dieser Zeit wechselt der Receiver automatisch in den Standby-Betrieb.

Um den Schlaf-Timer zu deaktivieren, wählen Sie die Einstellung 'AUS'

4. BEDIENUNG DES RECEIVERS

4.20 Video-/DVD-Rekorder-Betrieb

• Sie können auch einen Video- oder DVD-Rekorder zum Aufzeichnen von Satellitenprogrammen in Verbindung mit dem Satellitenreceiver betreiben. Für den Anschluss Ihres Videorecorders nutzen Sie die Scartverbindung in Verbindung mit einem Scartverteiler (nicht im Lieferumfang enthalten). Für den Aufnahmebetrieb stellen Sie das gewünschte Programm am Receiver ein und wählen an Ihrem Videorecorder den AV-Kanal zum Aufzeichnen.
• Die Steuerung Ihrer Rekorderaufzeichnung über VPS ist nicht möglich.
• Zur Wiedergabe müssen Sie den Rekorder direkt mit einem Scartkabel mit dem Bildschirm verbinden.
• Aufnahmen können durch die OSD-Einblendungen des Receivers gestört werden. Achten Sie daher darauf, daß während einer Aufzeichnung keine Taste betätigt wird.
• Vergewissern Sie sich vor dem Start einer Aufzeichnung, daß nicht die Tonstummschaltung aktiviert ist oder die Lautstärke des Programms zu gering eingestellt wurde.
• Mit der im vorangehenden Abschnitt beschriebenen Timer-Funktion lassen sich zur Aufzeichnung Programme zu vorbestimmten Zeiten ein- und ausschalten.

5. PROGRAMME VERWALTEN

5 Programmverwaltung

(Programmliste einsehen, sortieren, löschen, sperren, umbenennen)

Wenn Sie die Reihenfolge der vorprogrammierten Programme ändern wollen, neue Programme einsortieren oder Programme sperren, umbenennen und löschen wollen, benutzen Sie den Menüpunkt "Programmverwaltung". Nach einer Änderung wird die Programmreihenfolge automatisch aktualisiert. Die Programmverwaltung beinhaltet jeweils eine getrennte Liste für die Verwaltung von TV-Programmen und Radioprogrammen.

Drücken Sie die Taste MENU dann ▶

'Programmverwaltung' und mit OK wechseln Sie zum Menü „TV-Programme“. Es erscheint das Fenster der Programmverwaltung.

Sie befinden sich sofort in der Programmliste zum Sortieren, sperren, löschen und Überspringen von Programmnamen (s.u).

Markieren Sie mit den PR▼/Tasten einfach das Programm und nutzen Sie OK um das Programm jeweils zu bearbeiten.

Programmliste aller gespeicherten Programme

Das aktuell ange- wählte Programm läuft in einem kleinen Fenster als Live-Bild

Empfangsparameter des aktuell markierten Satelliten/Programms

Mit den Tasten Wechsel Sie die Befehle:

⇒ Sperren zur Kindersicherung, mit 🔒 kennzeichnen
⇒ Löschen von Programmen
⇒ Bewegen/Verschieben auf andere Programmplatznummer
⇒ Umbenennen eines Programmnamens
⇒ Tauschen mit einem Programmplatz
⇒ Programme zum Überspringen kennzeichnen

5. PROGRAMME VERWALTEN

Einträge vornehmen/Programme bearbeiten

1. Sie können Programme mit PR ▲▼, oder auswählen und.

2. Wählen Sie eine der obengenannten Änderungsmöglichkeiten über die Tasten Je nach Vorgang erhalten die ausgewählten Programme nach Bestätigung mit eine Kennzeichnung oder Symbol, wie

3. Erst beim Verlassen des Menüs mit EXIT werden die Änderungen endgültig gespeichert.

Hinweis! Das Sperren von Programmen ist erst nach Aufrufen Eingabe des aktuellen Passwortes (bei Auslieferung '0000', ansonsten siehe Abschnitt 7.5.8 Kindersicherung) möglich.

Eintrag rückgängig machen

Soll ein Eintrag in der Liste rückgängig gemacht werden, so gehen Sie erneut in den entsprechenden Änderungsmodus, z.B. "Sperren", wählen Sie das betreffende Programm an und heben Sie den Befehl mit der entsprechenden Taste, auf. Anschließend mit EXIT Änderung speichern.

Speichern und Menü verlassen

Das Untermenü wird mit der Taste EXIT verlassen. Wenn Sie das Menü „Programmverwaltung“ mit dem erneuten Drücken der Taste EXIT verlassen, werden alle Änderungen die Sie gemacht haben gespeichert, nachdem die Meldung „Speicherung - bitte warten“ wieder erloschen ist.

5.1 Bearbeiten der Radioprogrammliste TV/RADIO

Die Liste der Radioprogramme wird auf dieselbe Weise wie die TV-Programmliste bearbeitet. Sie erreichen die Radioprogrammverwaltung, indem Sie den Menüpunkt 'Radio-Programme' aus dem Hauptmenü 'Programmverwaltung' wählen.

5. PROGRAMME VERWALTEN

5.2 Bearbeiten in einzelnen Satelliten-Programmlisten

SAT

Um gezielt in Programm- listen nur einzelner Satelli- ten zu arbeiten, wählen Sie über die Tasten SAT den gewünschten Satelliten aus.

5.3 Programmliste sortieren, löschen, sperren, umbenennen

Sperren Sperren eines Programms zur Kindersicherung

Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen). Drücken Sie die

Taste 📄️, 🍼 die Markierung in der unteren Leiste auf das „Sender Sperren“-Symbol 📋 zu wechseln. Sie befinden sich im Sperren-Modus.

Um Fehlbedienungen zu vermeiden ist diese Funktion durch das Passwort der Kindersicherung geschützt (bei Änderungen siehe Abschnitt 7.5.8). Geben Sie also den 4-stelligen Code ein (bei Auslieferung '0000').

Wählen Sie einfach mit den Tasten PR ▲ oder PR ▼ das Programm aus und drücken Sie die Taste OK, um es zu "sperren".

Das Programm wird mit gekennzeichnet.

Wirksam wird die Sperrung jedoch erst nach Aktivierung der Kindersicherung über ein Passwort im Menü "Installation". (siehe auch Abschnitt 7.5.8 Kindersicherung aktivieren).

So kann im Menü "Kanalliste bearbeiten" zwar ein Programm als gesperrt gekennzeichnet werden, was aber keine Wirkung zeigt solange die Kindersicherung nicht aktiviert ist.

5. PROGRAMME VERWALTEN

Löschen Löschen eines Programms

Wenn Sie neue Programme gesucht haben, sind oft verschlüsselte Programme dabei, welche sie nicht sehen können. Dadurch füllt sich die Programmliste unnötig. Drücken Sie die Taste 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗️ 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗 > 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗> 🚗

1. Wählen Sie mit PR ▲ PR ▼ den Programmplatz aus und bestätigen mit OK.

2. Es können auch mehrere Programme nacheinander mit "Löschen" OK gekennzeichnet werden. Automatisch werden die gewählten Programm mit einem '⊗' gekennzeichnet. Mit erneut OK kann die Kennzeichnung wieder aufgehoben werden.

3. Endgültig gelöscht werden die markierten Programme erst bei der Eingabe EXIT „Beenden“. Es erscheint dann zuerst die Warnung „Wirklich löschen?“ Bei der Eingabe EXIT oder „Nein“. werden die gekennzeichneten Programme nicht gelöscht, bestätigen Sie aber mit OK „Ja“, so werden sie gelöscht.

Achtung!

Gelöschte Programme können nicht wieder zurückgeholt werden. Sie müssen erst mit der Programmsuchfunktion neu gesucht werden. Also, Vorsicht beim Löschen!

Verschieben Programm auf anderen Platz in der Programmliste verschieben

Mit dieser Funktion können Sie sich Ihre persönliche Programmreihenfolge einrichten. Drücken Sie die Taste 🐘️ und die Markierung in der unteren Leiste auf das „Sender verschieben“-Symbol ♦ zu wechseln. Sie befinden sich im Verschieben-Modus.

1. Sie fahren das Programm mit den PR ▲ Tasten an, das Sie verschieben wollen.
2. Um ein einzelnes Programm zu verschieben, wählen Sie das Programm durch betätigen der Taste OK aus. Als Markierung erscheint nun das Zeichen √ Sie können auch mehrere Programme markieren und gleichzeitig verschieben indem Sie die BLAU -Taste zum Markieren verwenden.

5. PROGRAMME VERWALTEN

1. Mit den Tasten PR ▲ PR ▼, ↑ ▼ oder 0 .. 9 suchen Sie nun die Stelle, wohin Sie das/die Programm(e) verschieben möchten.
2. Mit der Taste ☐ ok fügen Sie das angewählte Programm am neuen Platz in die Liste ein.
3. Gespeichert wird die neue Programmreihenfolge erst wenn Sie das Menü mit der Taste EXIT verlassen.

Achtung! Das Programm wird automatisch zwischen die anderen Programmplätze eingefügt. Kein Programmplatz wird überschrieben. Es verschieben sich dadurch alle bisherigen Programme.

Sender umbenennen Programmnamen ändern

Manche Sender strahlen keinen korrekten Programmnamen aus. Wenn Sie den Namen eines Programms ändern möchten geben Sie in diesem Modus einen neuen ein.

1. Wählen Sie mit PR ▲ PR ▼ den Programmplatz aus und bestätigen mit OK
2. Dann öffnet sich das Fenster 'Umbenennen'.
3. Wählen Sie über die Zeichenmaske mit den Pfeiltasten ▶▶ PR ▲▼ einen Buchstaben aus und bestätigen jeweils mit OK, bis der neue Name komplett ist..

Mit der GRÜN-Taste können Sie immer den letzten Buchstaben löschen (Backspace).

Mit der OK-Taste auf „Standard“ oder „Klein“, schalten Sie zwischen Klein- und Großbuchstaben um.

1. Nach Bestätigung der Taste ROT 'OK' wird der neue Name gespeichert, mit EXIT oder 'Abbruch' wird der alte Name beibehalten.

5. PROGRAMME VERWALTEN

Sender tauschen Programmplätze tauschen

Mit dieser Funktion können Sie Programmplätze austauschen.

Drücken Sie die Taste 🐘, und die Markierung in der unteren Leiste

auf das „Sender tauschen“-Symbol ✗ zu wechseln. Sie befinden sich nun im Tauschmodus:

1. Sie fahren das Programm mit den PR ▲ PR ▼ Tasten an, das Sie verschieben wollen.

2. Drücken Sie die Taste OK. Es öffnet sich nun ein Abfragefeld „Tauschen zu: ____“. Geben Sie die Programmplatznummer ein mit dem der zuvor markierte Programmplatz getauscht werden soll.

3. Mit der Taste ☐ ok fügen Sie das angewählte Programm am neuen Platz in die Liste ein und die beiden Programmplätze wechseln ihre Plätze

4. Gespeichert wird die neue Programmreihenfolge erst wenn Sie das Menü mit der Taste EXIT verlassen.

Überspringen eines Programms

Sie möchten beim durchschalten der Programme mit den Tasten PR▲ oder PR▼, Programme überspringen. Alle so markierten Programmplätzen werden beim „Durchzappen“ übersprungen. Drücken Sie die Taste 🐘◀️ 🐘◀️ die Markierung in der unteren Leiste auf das „Überspringen“-Symbol 45 zu

wechseln. Sie befinden sich nun im Überspringmodus:

Wählen Sie einfach mit den Tasten PR ▲ oder PR ▼ das Programm aus und drücken Sie die Taste OK, um es zu "markieren". Das Programm wird mit ▶ gekennzeichnet.

Wirksam wird die Kennzeichnung jedoch erst, wenn Sie das Menü mit EXIT verlassen haben.

5. PROGRAMME VERWALTEN

5.4 Favoritenlisten erstellen und bearbeiten

Favoritenlisten dienen dazu Programme in Gruppen zusammenzufassen, um Sie leichter auswählen zu können. So können Sie in diesem Menü die Programme in bis zu 8 verschiedene Favoritenlisten einsortieren.

Favorit

Programme in eine von 8 Favoritenprogrammlisten aufnehmen (FAV - Taste)

In eine Favoritenliste fügen Sie die Programme, die Sie am häufigsten nutzen oder die Sie nach Sparte sortiert haben möchten. Vorprogrammiert sind 8 verschiedene: Favorit 1-8

Drücken Sie die Taste MENU dann

'Programmverwaltung' und mit der PR▼-Taste und mit OK wechseln Sie zum Menü „TV-Favorit“. Es erscheint das Fenster der TV-Favoriten.

Favoritenlistensymbole

Die Einblendung der Favoritenprogrammliste während des TV-Betriebs mit FAV enthält nur die

mit dem entsprechenden Symbol, wie z.B. , gekennzeichneten Lieblingsprogramme.

Wollen Sie eine andere Liste, so wählen Sie über die Taste 🔊️ eine andere Fav Liste an.

Im normalen TV Betrieb können diese Listen mit der Taste angewählt werden. Wird ein Programm aus einer Favoriten liste angewählt, so sind nur noch die Programme dieser Liste anzuwählen. Mit FAV und dem Wechsel auf „Alle Programme“ können wieder alle Programme angewählt werden.

1. Mit der Taste wählen Sie die gewünschte Favoritenliste FAV1-FAV8 aus. Mit der Taste GRÜN können die Listen umbenannt werden.
2. Markieren Sie mit der PR▼/Taste einfach das Programm
3. Drücken Sie OK. Das Programm wird in der entsprechenden Spalte mit einem Symbol gekennzeichnet. Auf gleiche Art können Sie ein Programm aus der Liste entfernen.
4. Mit EXIT gehen Sie zum Hauptmenü zurück.

5. PROGRAMME VERWALTEN

5.5 Alle Programme löschen

⇒ Löscht die gesamte TV-Programmliste
⇒ Löscht die gesamte Radio-Programmliste
⇒ Löscht alle als verschlüsselt gekennzeichneten
Programme aus der Liste

5.6 Neue Programme suchen

Der DVB-Receiver ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Programme voreingestellt, die zum Druckzeitpunkt aktuell gesendet wurden.

Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu. Um möglichst viele Programme zu empfangen muss deshalb von Zeit zu Zeit nach neuen Programmen gesucht werden. Es gibt im Receiver verschiedene Möglichkeiten der Programmsuche

Die detaillierte Beschreibung des Vorgehens finden Sie im nächsten Kapitel 6 unter "Programmsuche".

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

6 Für Fortgeschrittene: Suchen von Programmen

Der DVB-Receiver ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Programme voreingestellt, die zum Druckzeitpunkt aktuell gesendet wurden.

Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu. Um möglichst viele Programme zu empfangen muß deshalb von Zeit zu Zeit nach neuen Programmen gesucht werden.

Programmsuchfunktionen:

Es gibt im Receiver verschiedene Möglichkeiten neue Programme zu suchen:

• Einen kompletten Satelliten absuchen 'Satellitensuchlauf' (Abschnitt 6.3)
• einen/e Transponder/Frequenz absuchen 'Manueller Suchlauf' (Abschnitt 6.1).

Die gefundenen Programme werden jeweils an das Ende der TV- oder Radio-Programmliste angehängt. Schon vorhandene Programme bleiben unverändert. Nicht mehr ausgestrahlte Programme werden nicht aus den Programmlisten gelöscht, sondern müssen manuell über das Menü „Programmverwaltung“ gelöscht werden (Abschnitt 5.3).

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

6.1 Manueller Suchlauf -- Programme auf einem Transponder suchen

In der digitalen Übertragung wird nicht nur ein Programm pro Übertragungsfrequenz übertragen, sondern mehrere oder ganze Programmpakete. Bei der manuellen Programmsuche können Sie gezielt einzelne Transponder nach Programmen oder Programmpaketen absuchen. Dies ist gedacht, um nach speziellen Programmen auf bestehenden oder neuen Transpondern zu suchen ohne einen kompletten Suchlauf durchführen zu müssen. Auch wenn aus Verse-

hen ein Programm gelöscht wurde, kann es mit dieser Funktion wieder gezielt gesucht werden. Die Voraussetzung ist aber jeweils die Kenntnis der Transponder-Parameter, wie Sat-Frequenz, Polarität, Symbolrate.

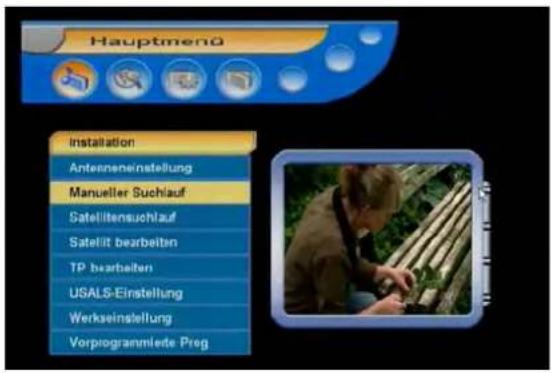

Aktivieren Sie mit den Tasten MENU, und den OK Menüpunkt "Installation// Manueller Suchlauf".

Suche starten (Taste): OK Startet den Programmsuchlauf auf der gewählten Frequenz (=Transponder)

Vorbelegte Transponderliste

Frequenz, Symbolrate und Polarisation sind einem Transponder zugeordnet

Such-Optionen einstellen

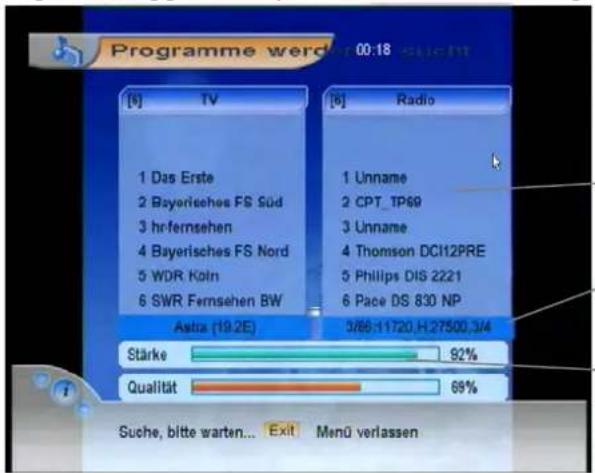

Diese Anzeige dient zur Überprüfung der Antennen-signale. Sie stellt die Signalqualität in Form einer Balkenanzeige dar (s.o.) Stärke: ab 40% Empfang möglich typ. 85% normaler, guter Pegel

Qualität: <40% kein Signal ab 40% Empfang möglich ab 60% guter Empfang (bei 60cm Antenne auf Astra 19°; bei 80cm, Erhöhung um ca. +5%)

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

Satellit

Hier wählen Sie den Satelliten aus auf dem Sie suchen möchten.

Zur Auswahl stehen nur die im Menü 'Installation' unter dem Menüpunkt 'Satellit bearbeiten' ausgewählten Satelliten, wie ASTRA, HOTBIRD.

Die Auswahl der Namen erfolgt mit

Der Satellitenname lässt sich ebenso im Menü 'Installation' unter dem Menüpunkt 'Satellit bearbeiten' ändern.

Frequenz

Sendefrequenz des Satelliten auf einem Transponder. Auswahl aus einer Liste mit OK au Trasse. Direkte Zifferneingabe mit Tasten 0 9

Einzelne Zifferpositionen löschen mit

. Eingabe von "0" bis "99999" MHz

Die Transpondernummern sind pro Satellit in der Reihenfolge wie sie eingegeben wurden, meist nach aufsteigender Frequenz, durchnummeriert. Neue

Transponder werden hinten angehängt. Die Nummerierung hat daher nichts mit den Transpondernummern der Satellitenbetreiber zu tun.

Polarisation

Empfangsebene des LNB. Mit oder "VER" (Vertical)

einstellen: "HOR" (Horizontal)

Symbolrate

Datenmenge, die auf diesem Transponder pro Sekunde übertragen wird.

Direkte Zifferneingabe mit Tasten 0 ... Einzelne Zifferpositionen löschen mit .

Eingabe von "00000" bis "99999" Ksps

FEC Fehlerkorrekturrate einstellen (Forward Error Correction). Am Besten auf „Auto“

stellen. Die Auswahl erfolgt mit

Netzwerksuche

Bei eingeschalteter 'Netzwerksuche', werden Daten aus der „Network Information Table (NIT)“ vom Satelliten ausgelesen und verwertet, z.B. neue Transponder angelegt. Einstellen mit 🐘/ 🐘: "Ja" oder "Nein".

Suchmodus

Bei 'FTA' werden nur die „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programme gesucht und gespeichert. Bei 'Alle' werden zusätzlich auch alle „verschlüsselt“ gekennzeichneten Pay-TV-Programme mit aufgelistet, bei 'Verschlüsselt' nur die verschlüsselten Programme.

Einstellen mit 📄️/ 📄️: "FTA", „Verschlüsselt“ oder "Alle".

PID Suche

Diese Funktion ist nur für Speziaalisten und erfordert eingehende Fachkenntnisse: Sie wollen speziell nur ein einzelnes Programm auf einem Transponder suchen und nicht das ganze Programmpaket. Voraussetzung für die Eingabe der PIDs ist die Kenntnis der PID-Nummer. Aus der einschlägigen SAT-Literatur oder aus dem Internet (www.SATCODX.com) erhält man in der Regel die aktuelle Information darüber. Gewöhnlicherweise werden die Werte jedoch automatisch gefunden und eingestellt.

Sender suchen

Mit der Taste OK starten Sie den Programmsuchlauf auf dem gewählten Transponder.

Hinweis! Ändern Sie nicht die Daten der vorprogrammierten Transponder, da sonst die zugehörigen vorprogrammierten Programme verloren gehen können.

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

TP-Programmsuchlauf

1. Wählen Sie mit den Tasten im Feld "Satellit" den Satelliten aus, auf dem gesucht werden soll.

2. Wählen Sie nun den Übertragungskanal (Frequenz/Transponder) aus, der abgesucht werden soll. Die Daten und Steuersignale des gewählten Transponders werden in den darunterliegenden Zeilen angezeigt und sollten nicht ver-

ändert werden, da die zugehörigen vorprogrammierten Programme verloren gehen können. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern mit ◀ nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden. Oder mit der Taste OK die Transponderliste zum Auswählen öffnen.

1. Starten Sie mit Taste ☐k den Suchlauf. Das Transponder-Suchlauffenster öffnet sich:

Erscheint in der Balkenanzeige keine Signalqualität sind die Transponderdaten wahrscheinlich falsch, oder es wurde ein falscher Satellit angewählt, ggf. Transponderdaten oder Anlageninstallation überprüfen.

Auflistung der gefunden TV- und Radioprogramme

Daten des aktuell durch- suchten Transponders

Signalpegel des aktuell durchsuchten Transponders

1. Nach einigen Sekunden werden nacheinander die gefundenen Programmnamen aufgelistet. Neue Programme werden unter dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem Programmplatz bestehen.

2. Nachdem der Suchlauf abgeschlossen ist, wechselt der Receiver wieder zurück zum Einstellfenster.

3. Die neuen Programme werden auf neue Programmplätze am Ende der Programmliste gelegt. Bereits vorhandene Programme bleiben unberührt.

4. Gehen Sie nun in das Menü "Programmverwaltung". Dort können Sie die neuen Programme anschauen oder neu ordnen (siehe Kapitel 5.3 "Programme sortieren,...").

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

6.2 Transponder ändern, löschen und neue Transponder anlegen

In diesem Menü können Sie neue Übertragungskanäle einrichten oder bestehende ändern, wenn sich die Empfangsparameter geändert haben sowie neue Transponder hinzugefügt werden. Mit dem Befehl "Suchen" können dann die einzelnen Programme des Transponders gesucht werden.

Bearbeiten und Neuanlegen von Transpondern

1. Aktivieren Sie mit den Tasten MENU, und den Menäpunkt "Installation// TP bearbeiten".

Es wird der Satellit und der Transponder von dem Programm angezeigt, das zuletzt eingeschaltet war:

Satellit / TP (Taste) ROT Zwischen Satellitenliste und Transponderliste wechseln.

TP 'Neu' (Taste) BLAU Ein neuer Transponder wird angelegt

Ändern (Taste KRÜN) Zum Ändern der Parameter eines vorhandenen Transponders

Löschen (Taste JSELB) Zum Löschen des markierten Transponders

1. Wählen Sie mit den Tasten PR ▲▼ in der linken Liste den Satelliten aus, auf den Ihre Antenne ausgerichtet ist.

2. Wechseln Sie mit der Taste ROT die Markierung in die Frequenz-/Transponderliste.

3. Wählen Sie nun PR ▲▼ den Übertragungskanal (Transponder) aus, der geändert werden soll. Die Daten und Steuersignale des gewählten Transponders werden in den Zeilen angezeigt. Die meisten Transponder sind vorprogrammiert. Sie brauchen also beim Durchblättern nur auf die Frequenz zu achten, um einen bestimmten Transponder zu finden.

4. Drücken Sie zum Ändern der Werte auf die Taste GRÜN 'Ändern'. Geben in den nächsten Zeilen die neuen Parameter ein. Nach Bestätigung der Taste OK werden die Änderungen übernommen.

Frequenz	11836 0-9
Polarisation	Horz
Symbolrate	27500
FEC	3/4

Frequenz Sendefrequenz des Satelliten auf einem Transponder. Direkte Zifferneingabe mit Tasten 0... Einzelne Zifferpositionen löschen mit .Eingabe von "0" bis "99999" MHz

Polarisation Empfangsebene des LNB. Mit einstellen:

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

"Horz" (Horizontal) oder "Vert" (Vertical)

Symbolrate Datenmenge, die auf diesem Transponder pro Sekunde übertragen wird. Direkte Zifferneingabe mit Tasten 0... Einzelne Zifferpositionen löschen mit .Eingabe von "00000" bis "99999" Ksps

FEC Fehlerkorrekturrate einstellen (Forward Error Correction). Am Besten auf „Auto“ stellen. Die Auswahl erfolgt mit 🐘/ 🐘

1. Auch neue Transponder können hier zum Absuchen definiert und gespeichert werden. Drücken Sie dazu auf die Taste BLAU 'Neu'. Geben in den nächsten Zeilen die Parameter ein (siehe oben 'Ändern'). Nach Bestätigung der Taste OK wird der neue Transponder nach Frequenz sortiert mit fortlaufender Nummer in die Transponderliste eingefügt.
2. Nun können Sie den Programmsuchlauf im Menü 'Manueller Suchlauf' auf der neuen Frequenz, wie im vorangehenden Absatz beschrieben, starten.
3. Wenn Sie alle Änderungen in einem oder mehreren Transpondern beendet haben betätigen Sie nun die Taste EXIT zweimal, um das "TP bearbeiten"-Fenster zu verlassen.

Achtung ! Wenn Änderung an vorhandenen Transpondern gespeichert werden, gehen gegebenenfalls die betroffenen Programme verloren. Dann muss auf jeden Fall ein Programmsuchlauf auf dem Transponder mit den richtigen Daten gemacht werden, um die Programme wieder zu erhalten.

Löschen von Transpondern

Mit dieser Funktion können nicht mehr brauchbare Transponder gelöscht werden. Verbunden damit ist auch das automatische Löschen der bisher zugehörigen Programme. Es ermöglicht somit ein schnelles Löschen von zugleich mehreren Programmen aus der Programmliste.

1. Wählen Sie zuerst den Transponder, der gelöscht werden soll.
2. Lösen Sie dann den Löschvorgang "Löschen" mit der Taste GELB aus.

1. Bestätigen die darauffolgende Abfrage oder verwerfen sie mit EXIT.

2. Die Programme, die auf diesem Transponder bisher gesendet wurden, werden daraufhin automatisch aus der Programmliste gelöscht. Endgültig gespeichert wird allerdings erst wenn das Menü mit zweimal EXIT verlassen wird.

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

6.3 Alle Programme eines Satelliten suchen (Satellitensuchlauf)

Der Satellitensuchlauf sucht alle vordefinierten und neuen Transponder eines Satelliten ab, und trägt die gefundenen Programme und Transponder in die Programmliste ein. Um nicht zu viele unbrauchbare verschlüsselte Programme in der Programmliste abzuspeichern wurde als Such-Option eingestellt, nur nach „frei empfangbar“ gekennzeichneten (FTA = Free To Air) Programmen zu suchen. Sortieren Sie anschließend im Menü "Programmverwaltung" die neu gefundenen Programme in Ihre Programmliste ein.

1. Aktivieren Sie mit den Tasten MENU, und OK den Menüpunkt "Installation", dann das Untermenü "Satellitensuchlauf".
2. Wählen Sie mit den Tasten OK die Satelliten aus, auf den Ihre Antenne ausgerichtet ist, z.B. (1) ASTRA 19,2°E (Kennzeichnung mit ☑)
3. Starten Sie den Suchprozess mit Farbtaste GELB 'Alle Programme' oder GRÜN 'Nu

Alle Programme

Farbtaste GELB :

Startet den Programmsuchlauf auf allen vordefinierten Transpondern/ Frequenzen des gewählten Satelliten.

Nur FTA

Farbtaste GRÜN : Startet den Programmsuchlauf auf allen vordefinierten Transpondern/ Frequenzen des gewählten Satelliten, um nur die frei empfangbaren (FTA) zu speichern.

Mit der Farbtaste BLAU wechseln Sie zu den „Such-Optionen“ und ändern mit den Tasten / die Einstellungen.

Taste • Dient zum Markieren der Satellitennamen mit einem Haken√, die durchsucht werden sollen

6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN

4. Mit der Taste BLAU

öffnet sich das

Suchotionsfenster:

Wählen Sie, ob sie nur TV und/oder Ra-

dio Programme suchen möchten und ob nur unverschlüsselte (Freie, FreeToAir) oder alle Programme (komplett) suchen möchten und starten mit den Suchprozess:

Es werden alle Transponder (vorprogrammierte und neue) des eingestellten Satelliten automatisch in aufsteigender Reihenfolge abgesucht. Neue Transponder werden in der Tranponderliste des Satelliten automatisch hinzugefügt. Neue Programme werden mit dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem bisherigen Programmplatz bestehen.

1. Nach einigen Sekunden werden nacheinander die gefundenen Programmnamen aufgelistet. Neue Programme werden unter dem Satellitennamen am Ende der Programmliste eingetragen und abgespeichert. Bereits vorhandene Programme bleiben an Ihrem Programmplatz bestehen.

Auflistung der gefunden TV- und Radioprogramme

Daten des aktuell durch- suchten Transponders

Signalpegel des aktuell durchsuchten Transponders

1. Der Suchlauf ist abgeschlossen, sobald das Hauptmenü-Fenster erscheint.

2. Gehen Sie nun in das Menü "Programmverwaltung". Dort können Sie die neuen Programme anschauen oder neu ordnen (siehe Kapitel 5.3 "Programme sortieren,...").

Hinweis!

Findet der Receiver mehr Programme als er noch Speicherplatz besitzt, so beendet er die Suche automatisch bei der entsprechenden Transponder Nr. Löschen Sie in diesem Fall Programme aus der Programmliste, die verschlüsselt sind oder die Sie nicht sehen wollen und beginnen Sie von Vorne.

Werden Programme aus der Radio-Liste gestrichen, so erhöht sich automatisch die Anzahl freier Programmplätze in der TV-Programmliste.

Suchvorgang vorzeitig abbrechen

Während eines Suchvorgangs haben Sie jederzeit die Möglichkeit das Suchen mit der Taste EXIT auf der Fernbedienung abzubrechen.

7. GRUNDEINSTELLUNGEN

7 Grundeinstellungen

Mit den Grundeinstellungen wird die Anpassung des Satellitenreceivers an die Satellitenempfangsanlage und an die Kundengegebenheiten vorgenommen.

Der Receiver wurde bereits im Werk für Standard-Satellitenempfangsanlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix vorausgesetzt. Änderungen in den Grundeinstellungen sind daher nur erforderlich, wenn Sie andere Einstellungen wünschen.

7.1 Antenneneinstellung – für Mehrsatellitenempfang

Sollen mehrere Satelliten empfangen werden, so sind zusätzliche Steuersignale für die eingesetzten Umschalter erforderlich. In diesem Menü werden den einzelnen Antennen die entsprechenden Signale zugeordnet, die dann zwischen den Antennen umschalten. Es sind max. 16 verschiedene Antennen möglich.

Es wird festgelegt, welcher LNB und welcher Umschalter in der Anlage eingebaut ist.

Voreinstellung: ASTRA "Universal LNB" "DiSEqC1.0 LNB 1" HOTBIRD "Universal LNB" "DiSEqC1.0 LNB 2"

Achtung! Beim Einsatz von Monoblock LNBs können die DiSEqC-Signale für ASTRA und HOTBIRD gerade vertauscht sein. Überprüfen Sie daher die Unterlagen Ihres Monoblocks und verändern Sie wenn notwendig die Einstellungen in der Zeile DiSEqC.

Antenneneinstellung:

1. Aktivieren Sie mit den Tasten MENU, LUNO OK den Menüpunkt "Installation" und dann das Untermenü "Antenneneinstellung".

2. Wechseln Sie mit PR ▲▼ in die entsprechende Zeile und mit 🐘/und/oder OK verändern Sie die Einstellung. Mit EXIT gelangen Sie zurück zum Hauptmenü.

ASTRA, HOTBIRD, EUTEL 10, ...
1 999
⇒ 09750/10600, Unicable, andere
⇒ 13/18V, 13V, 18V, 0V (Aus)
⇒ Auto, Aus, An
⇒ LNB1... LNB4, kein, Auto, Burst A,B
Kein, LNB 1-16
⇒ Satellit, Netzanbieter, Blindscan, TP
Kein, DiSEqC1.2, USALS

Pegel- und Qualitätsanzeige des oben eingestellten Transponders

7. GRUNDEINSTELLUNGEN

Satellit Jeder Antenne kann ein Satellit mit den entsprechenden Steuersignalen zugeordnet werden. Zur Auswahl steht eine große Liste von Satellitennamen. Die Auswahl der Namen erfolgt mit 📄 (siehe 7.2 Neuen Satellit anlegen).

Transponder Beispieltransponder des gewählten Satelliten zur Anzeige des Signalpegels. Voreinstellung: Frequenz des gerade aktuell eingestellten TV-Programms.

LNB Frequenz In der Regel wird ein Digitalreceiver in Europa in einer Anlage mit Universal LNB betrieben. Die Voreinstellung steht daher auf "Universal". Dies hat zur Folge, dass die zwei LNB Local-Oszillator-Frequenzen auf 09750/10600 voreingestellt sind. In Ausnahmefällen kann auf andere LO-Frequenzen gestellt werden. Zum Beispiel spezielle Steuersignale für C -Band und Breitband LNBs (5150, 5750, 9750, 10000, 10600, 10750, 11300, 11475, Benutzerdefiniert).

LO-Frequenz für unteres Frequenzband (10600-11700MHz). Voreinst.: 9750MHz LO-Frequenz für oberes Frequenzband (11700-12750MHz). Voreinst.: 10600MHz

LNB Spannung Sie haben die Möglichkeit die LNB-Versorgungsspannung abzuschalten. Steht die Einstellung auf "13/18V" so wird Ihr LNB vom Receiver aus mit Spannung versorgt und gesteuert. Im Standby-Betrieb allerdings wird auch hier die Versorgung zum Stromsparen abgeschaltet. Auf "0V, AUS" stellen, wenn Sie z.B. an eine alte Antennenanlage als Einkabellösung angeschlossen sind. Voreinstellung: "13/18V"

22kHz Beim Einsatz eines 0/22kHz-Umschalters, der über die LNB-Spannungsversorgung des Receivers zwischen zwei Satelliten umschaltet, muss hier auf "Aus" oder "An" umgestellt werden. Beim Einsatz von Universal LNBs ist der Einsatz dieser Umschalter nicht möglich! Voreinstellung: "Auto"

DiSEqC 1.0 Wird ein DiSEqC-Umschalter eingesetzt, können damit bis zu 4 verschiedene Satelliten "LNB 1 bis 4" im oberen und unteren Band mit beiden Polarisations-ebenen angesteuert werden. Dafür benötigen Sie für jeden Satelliten je ein Universal-LNB oder je ein Quattro-LNB. Voreinstellung: "LNB 1" (ASTRA) und "LNB 2" (HOTBIRD)

Hinweise!

- Beim Einsatz von Monoblock LNBs können die DiSEqC-Signale für ASTRA und HOTBIRD gerade vertauscht sein. Überprüfen Sie daher die Unterlagen Ihres Monoblocks und verändern Sie wenn notwendig die Einstellungen.

DiSEqC 1.1 Wird ein DiSEqC-Umschalter eingesetzt, können damit bis zu 16 verschiedene Satelliten "LNB 1 bis 16" im oberen und unteren Band mit beiden Polarisations-ebenen angesteuert werden. Dafür benötigen Sie für jeden Satelliten je ein Universal-LNB oder je ein Quattro-LNB. Voreinstellung: "kein"

Suche starten Hier können Sie einen Suchlauf starten, wie unter Kapitel 6. Beschrieben, z.B. Satellit, Netzanbieter, Blind Search oder Transponder.

Motorisiertes System

Wird ein DiSEqC1.2- oder USALS Drehmotor mit der Antenne eingesetzt, so müssen unter diesem Menüpunkt mit OK die entsprechenden Einstellungen vorgenommen werden (siehe auch im Hauptmenü Installation/USALS-Einstellung). Die notwendigen Einstellungen entnehmen Sie bitte der Anleitung Ihres Motors. Voreinstellung: "kein"

7. GRUNDEINSTELLUNGEN

7.2 Satellitenliste - Ändern/Löschen/neuen Satellit anlegen

1. Aktivieren Sie mit den

Tasten MENU, PR▼ und OK den Menüpunkt "Installation", dann das Untermenü "Satellit bearbeiten".

Die Liste der vorprogrammierten Satelliten stehen zur Verfügung.

ROT Satellit neu anleden

BLAU Löschen des Satellitennamens

GRÜN Ändern des Satellitennamens

GELB Verschieben der Satelliten

1. Mit der Taste ROT 'Neu' öffnet sich das Eingabefenster zum Anlegen eines neuen Satelliten.

1. Mit den Zifferntasten 0 ... geben Sie die Satellitenposition/Längengrad ein.

2. Mit /wahlen Sie Ost/West Richtung.

3. Mit 🐘/wahlen Sie Ku oder C-Band LNB.

4. Mit OK wird der neue Satellit gespeichert.

5. Betätigen Sie die Taste GRÜN 'Umbenennen', damit Sie den Satellitennamen über eine Alphabet-Tabelle eingeben können.

6. Wechseln Sie anschließend ins Hauptmenü in die Zeile "TP bearbeiten". Legen Sie unter diesem neuen Satellitennamen mit dem Befehl 'Neu' neue Transponder mit ihren Frequenzen an (siehe 6.2) und starten Sie dann den Suchlauf auf diesem Satelliten.

7. GRUNDEINSTELLUNGEN

7.3 Erstinstallation

Die Erstinstallation dient dazu, durch die Grundeinstellungen geführt zu werden, wenn besondere Einstellungen zum Einrichten der Antenne vorgenommen werden müssen.

Nacheinander werden Sie nach Menüsprache, Sprachausgabe des Tons, Uhrzeiteinstellung, Antenneneinstellung und vorprogrammierte Programmliste oder Programmsuchlauf gefragt.

1. Aktivieren Sie mit den Tasten MENU, und den OK

Menüpunkt "Installation" und dann das Untermenü "Erstinstallation".

1. Mit OK erscheint eine Warnmeldung 'Werkseinstellung! Ihre Einstellungen werden gelöscht'. Mit EXIT können Sie den Vorgang wieder abbrechen, und mit OK fort fahren. Es erscheinen die folgenden Abfragefenster.

1. Wechseln Sie mit PR ▲▼ in die entsprechende Zeile und mit ⚠️◀ und/oder verändern

Sie die Einstellung. Mit EXIT gelangen Sie zurück zum Hauptmenü.

7. GRUNDEINSTELLUNGEN

7.4 Werkseinstellung - speichern, laden

Sollte Ihr Receiver durch Fehlbedienung in einem undefinierten Zustand stehen, und Sie wissen die korrekten Einstellungen nicht mehr, so können Sie mit dieser Funktion den Receiver in den Auslieferungszustand zurücksetzen. Es werden alle Transponder-, Programm- und Installationsdaten auf Werkseinstellung zurückgesetzt. Die bisher gespeicherten Programme werden mit den Programmen überschrieben, die im Werk vorprogrammiert wurden.

Aktivieren Sie mit den Tasten MENU, PR▼ oder OK den Menüpunkt "Installation" und wechseln dann auf den Untermenüpunkt "Werkseinstellung".

Überschreiben

Die aktuelle Programmliste und die anderen Einstellungen, wie Sprache oder Uhrzeitversatz werden intern als neue Vorprogrammierung gespeichert und überschreibt damit die Vorprogrammierung der Werkseinstellung.

Laden ...

Die unter 'Werkseinstellung' oder unter 'Überschreiben' (s.o.) gespeicherte Programmliste und andere Einstellungen, wie Sprache oder Uhrzeitversatz werden als Werkseinstellung geladen. Die aktuelle Programmliste und alle anderen Benutzereinstellungen werden gelöscht. Die Voreinstellungen der Menüs Antenneneinstellung, Audio-/Videoeinstellungen, Systemmeü, OSD Einstellung,

Scart Menü und Uhr Einstellung werden auf die Werkseinstellung zurückgesetzt.

Mit OK erscheint eine Warnmeldung 'Alle Daten und Einstellungen werden geladen'. Mit EXIT können Sie den Vorgang wieder abbrechen, und mit OK fort fahren. Es erscheint die Meldung "Bitte warten".

7. GRUNDEINSTELLUNGEN

7.5 Systemeinstellung

Die Zusatzfunktionen dienen der Anpassung weiterer Parameter an die Kundengegebenheiten.

Aktivieren Sie das Hauptmenü mit der Taste MENU und wechseln mit der Taste zu dem Menüpunkt "Systemeinstellung".

Mit OK eines der Untermenüs aufrufen.

Bedienung in den Untermenüs:

Mit ◀; Einstellung ändern. ⇒ 4:3PS; 4:3LB; 16:9, Auto

Mit PR ▲▼ wählen Sie die nächste Zeile an. ⇒ 576i/p;720p; 1080i

Mit EXIT wird das Menü verlassen, neue Einstellungen gespeichert.

5, , 10

CVBS; RGB

PCM; DD; Aus

7.5.1 Systemmenü

Sprache In dieser Zeile können Sie die Menüsprache der OSD-Einblendungen auswählen. Zur Auswahl stehen 12 Sprachen: Englisch, Türkisch, Französisch, Deutsch, Italienisch, Spanisch, Schwedisch, Russisch, Thai, Holländisch, Arabisch. Voreinstellung: "Deutsch"

Audio1 + 2 Stellen Sie in dieser Zeile die bevorzugten Sprachen (bei mehrsprachigen Ausstrahlungen) für den Tonkanal ein. Voreinstellung: "Deutsch"

7. GRUNDEINSTELLUNGEN

TV System-Farbnorm Stellen in dieser Zeile die TV-Farbnorm für Bildröhrengräte ein. Diese Einstellung hat nur Auswirkungen bei Scartverbindungen. Voreinstellung: "PAL "

TV Bildschirmformat Wählen Sie je nach angeschlossenem TV-Gerät "4:3 Pan und Scan", "4:3 Briefkasten" (Letterbox), "4:3 Vollbild" oder "16:9 Breitbild" als Bildschirm-format. Einstellung Letterbox dient der vollständigen Bilddarstellung bei 16:9-Ausstrahlungen auf 4:3-Bildschirmen. Voreinstellung: "16:9 PillarBox"

Ton Pegelindikator Stellen Sie in dieser Zeile auf „An“, wenn Sie beim Ausrichten der Antenne neben der Balkenanzeige auch ein Tonsignal hören möchten. Voreinstellung: "Aus"

Liste verlassen mit OK

Stellen Sie in dieser Zeile auf „An“, wenn Sie beim Aufrufen eines Programmplatzes über die eingeblendete Programmliste mit der Taste OK direkt nach Bestätigung des Programmplatzes die Liste wieder ausgeblendet haben wollen. Voreinstellung: "Aus"

Auto Standby Dieser Receiver ist mit einer Energiesparschaltung nach der EU Verordnung 107/2009 und nach der Richtlinie 2005/32/EG zur umweltgerechten Gestaltung energiebetriebener Produkte ausgestattet. Damit schaltet sich der Receiver nach 3 Stunden selbständig in den Stromsparbetrieb (Bereitschaft/Standby), wenn keine Aktion mehr mit der Fernbedienung getätigt wird. Dieser „Auto Standby Timer“ kann in diesem Menü vom Benutzer nach seinen Bedürfnissen angepasst oder sogar ausgeschaltet werden. Längere Timer Aufnahmen sind trotzdem möglich, da diese Vorrang vor der Auto-Standby Funktion haben. Mit 'Aus' kann Auto Standby ganz abgeschaltet werden. Voreinstellung: "An"

7. GRUNDEINSTELLUNGEN

7.5.2 OSD Einstellung

Aktivieren Sie das Hauptmenü mit der Taste und wechseln mit der Taste zu dem Menüpunkt „Systemeinstellung/OSD Einstellung“.

1 10;7

1 10; 7

Ja,Nein

1 10 Sec; 2 Sec.

Normal; Cube

Deutsch

Nein, Ja

OSD Transparenz Stellen in dieser Zeile von 1-10 ein, wie transparent die Menü-Einblendung über das TV-Bild gelegt werden. Voreinstellung: "7" (geringe Transparenz)

TXT Transparenz Stellen in dieser Zeile von 1-10 ein, wie transparent die Videotext-Einblendung über das TV-Bild gelegt werden. Voreinstellung: "7" (geringe Transparenz)

Hilfe Bei'Ja'werden in den Menüfenstern die Tastenerklärungen im unteren Bildschirmrand eingeblendet. Voreinstellung: "Ja"

OSD-Anzeigezeit Stellen in dieser Zeile ein, wie lange die Programminformations-Einblendung beim Programmumschalten angezeigt werden soll. Voreinstellung: "2 Sec" (1 ... 10s)

Signalanzeige Einstellung für die Darstellung der Balkenanzeige für den Signalpegel. Voreinstellung: "Normal"

Untertitelsprache Stellen Sie in dieser Zeile die bevorzugte Sprache (bei mehrsprachigen Ausstrahlungen) für den DVB-Untertitel ein. Voreinstellung: "Deutsch"

Untertitel anzeigen Wählen Sie, ob Sie im Falle der Ausstrahlung DVB-Untertitel angezeigt haben möchten. Voreinstellung: "Nein"

7. GRUNDEINSTELLUNGEN

7.5.3 Scart Menü

Aktivieren Sie das Hauptmenü mit der Taste und wechseln mit der Taste e zu dem Menüpunkt "Audio-Videoeinstellung".

Video-Ausgang Wählen Sie hier je nach angeschlossenem Gerät für den Video-Ausgang die Signalform "CVBS" oder "RGB". Diese Einstellung hat nur Auswirkungen bei Scartverbindungen. Mit RGB-Signalen kann es bei Videotext in Zusammenhang mit einzelnen TV-Geräten zu Unverträglichkeiten in Form von störenden Hintergrundbildern kommen. Dann muss die Einstellung auf CVBS gestellt werden. Voreinstellung: "RGB"

7.5.4 Kalender

Hier finden Sie einen Kalender in Monatübersicht.

7.5.5 Spiele

Folgende Spiele stehen zur Verfügung: Tetris, Schlange, Stoß-Kasten.

7. GRUNDEINSTELLUNGEN

7.5.6 Systeminfo

Hier finden Sie einige Angaben zum Gerät für den Service-Fall

7. GRUNDEINSTELLUNGEN

7.5.7 Software Update über Satellit

Da das digitale Fernsehen noch ständigen Änderungen unterliegt, ist es auch notwendig die Empfangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Der Hersteller pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage im Internet zum direkten Herunterladen und Überspielen über die USB-Schnittstelle zu Hause bei unseren Kunden. Einfacher jedoch ist die Aktualisierung der Betriebssoftware per Satellitenausstrahlung über das Menü „Upgrade Via Satellit“ unter dem Hauptmenüpunkt „Systemeinstellung“. Nutzen Sie diesen Service speziell, wenn es mit einzelnen Programmen oder einer Funktion des Gerätes Probleme geben sollte.

Zumeist wird auch die Programmliste automatisch mit der Software zusammen erneuert.

1. Über das Menü „Systemeinstellung“, „Upgrade Via Satellit“ können Sie dem Receiver eine neue Software vom Satelliten Astra 19° Ost übertragen. Wenn Sie das Menü mit OK öffnen, erscheint die Einstellung der Update-Frequenz. Der Update Transponder 12604 MHz, SR 22000, Hor ist bereits vorprogrammiert. Verändern Sie diesen deshalb nicht.

2. Mit OK starten Sie den Suchlauf „Su-che OTA-Software“. Nach kurzer Zeit erscheint „Find data PID 328“ und „Su-chen...“

Die Suche kann bis zu 35 Minuten dauern. Mit EXIT kann der Vorgang abgebrochen werden.

Falls er keine Software findet erscheint nach einer gewissen Zeit die Meldung „Keine Software gefunden“

1. Wird eine neue Software gefunden, erscheint die Meldung: „Alt SW xxx“, „Neu SW xxx“, „Wirklich Laden?“.

Versionsnummer der Software auf dem Satelliten

7. GRUNDEINSTELLUNGEN

1. Nach dem Download erscheint die Meldung „Download fertig, Flash beschreiben?“ Wenn Sie mit 'Ja' bestätigen erscheint die Meldung „Schreibe Flash“. OK= Ja, Exit= Nein“.

Schalten Sie den Receiver während des Schreibens nicht aus. Dies kann sonst zu einem Speicherschaden führen.

1. Es erscheint nun „Upgrade erfolgreich ! Neu starten ?“ Mit Ja’ startet der Receiver neu, und mit „Nein’ springt der Receiver zurück ins aktuelle Programm. In letzterem Fall wird das Update erst nach der nach dem nächsten Ausschalten wirksam.

2. Trennen Sie den Receiver nun kurz vom Netz.

Ziehen Sie während des Speicherns bitte niemals den Netzstecker, sonst wird der Speicher beschädigt.

7. GRUNDEINSTELLUNGEN

7.5.8 Kindersicherung - Passwort einrichten

Es gibt zwei Stufen der Kindersicherung:

1. Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen). Sie können jeden einzelnen Programmplatz verriegeln. Siehe hierzu Abschnitt 5.3 "Sperren" von Programmen. Wirksam ist die Sperrung jedoch nur bei Aktivierung der Kindersicherung über die Einrichtung des Kennwortes, wie nachfolgend beschrieben.
2. Alle Programmierungsfunktionen des Receivers werden nach Sperrung des Menüs, d.h. durch Einrichten des Kennwortes, verriegelt und nur durch Eingabe des Kennwortes zugänglich.

Wenn Sie einen gesperrten Programmplatz anwählen, wird der TV-Bildschirm schwarz und unten erscheint das Eingabefeld für das Kennwort.

Kindersicherung aktivieren/deaktivieren – Passwort einrichten

Zur Aktivierung der Kindersicherung richten ist bereits ein Kennwort eingerichtet. Zur Einrichtung weiterer Zugangsbeschränkungen oder zur Änderung des Passworts gehen Sie folgendermaßen vor:

1. Aktivieren Sie das Hauptmenü mit der Taste MENU und wechseln Sie zum Hauptmenüpunkt "Systemeinstellung".
2. Bewegen Sie den Zeilenzeiger nun auf den Menüpunkt "Kindersicherung" und bestätigen mit OK.

1. Geben Sie zuerst das aktuelle, 4-stellige Kennwort mit den Zifferntasten 0..9 ein. Werksseitig wurde es auf '0000' eingestellt.

2. Die Kindersicherung ist werksseitig auf „Ja“ eingestellt. Stellen Sie mit 📄 die Zeile Kindersicherung auf 'Aus', wenn Sie die Funktion aufheben möchten

7. GRUNDEINSTELLUNGEN

1. Die Sperre für das Installations- und das Programmverwaltung-Menü ist werksseitig auf „Nein“ eingestellt, ebenso wie für das Menü `System-einstellung` und `Timer`.

Stellen Sie mit 📄 die entsprechende Zeile Menü sperren auf 'Ja', wenn Sie das Menü ebenso sperren möchten.

1. Bei Belassen des aktuellen Kennwortes verlassen Sie mit OK das Menü, damit die Änderungen gespeichert werden. Wenn Sie das Kennwort ändern wollen, so geben Sie unter „Passwort ändern“ 'Ja' ein.
2. Bewegen Sie die Markierung mit PR▼ auf die nächste Zeile „Neues Passwort“ und geben Sie mit den Tasten 0.. eine 4-stellige Zahl ein.
3. Geben Sie in der nächsten Zeile zur Bestätigung dasselbe Kennwort noch einmal ein.
4. Verlassen Sie nun das Menü mit OK, um alle Änderungen zu speichern. Die Kindersicherung, d.h. das Kennwort, ist aktiviert nachdem das Menü verlassen wurde. Die meisten Menüs können nun nur noch nach Eingabe des Kennwortes bedient werden sowie alle einzeln gesperrten Programme.

Um einzelne Programme zu sperren, wählen Sie das Hauptmenü „Programmverwaltung“ und dann 'TV-Programme' an.

• Wählen Sie mit den PR ▲▼ Tasten an, das Sie sperren wollen.
• Betätigen Sie die Taste OK mit den Befehl „Sender sperren“.
• Jeder Programmplatz, auf dem Sie nun die Taste ☐k betätigen wird als gesperrt vermerkt. Als Kennzeichnung erscheint hinter dem Programm ☐.
• Mit der Taste EXIT verlassen Sie das Menü wieder und die Sperrung wird nach einer Abfrage gespeichert.
• Das gesperrte Programm kann nun nur noch nach Eingabe des Kennwortes angeschaut werden.

Passwort ändern

Aktivieren Sie das Menü „Kindersicherung“ aus dem Menü „Systemeinstellungen“ und geben Sie das aktuelle Kennwort ein. Nun können Sie die gesamte Kindersicherung wieder ausschalten oder das Kennwort ändern. Aktivieren Sie den Befehl 'Passwort ändern'. Jetzt können Sie ein neues Kennwort eingeben, das Sie mit „Bestätigung Passwort“ noch einmal wiederholen müssen (siehe oben Schritt 6. bis 9.).

Passwort vergessen?

Master Kennwort: "9876"

Sollten Sie einmal Ihr aktuelles Kennwort vergessen haben, so gelangen Sie jederzeit mit dem Master Kennwort "9876" in das Menü.

Programmsperre deaktivieren – Kennwort aufheben

1. Aktivieren Sie das Menü „Kindersicherung“ aus dem Menü „Systemeinstellungen“ und geben Sie das aktuelle Kennwort 3 0000 ein.
2. Nun können Sie die gesamte Kindersicherung wieder ausschalten indem Sie mit ▶ die erste Menüzeile Kindersicherung auf 'Nein' stellen.
3. Verlassen und speichern der Einstellung mit OK.

7. GRUNDEINSTELLUNGEN

7.6 Uhr-Einstellung/Timer (Timer-Beschreibung siehe Kapitel 4.18)

• Um korrekte Uhrzeitenanzeigen zu können, muss die Eingabe für Zeitzone/GMT (General Middleeuropean Time) und die Sommerzeit korrekt gemacht werden. Die aktuelle Uhrzeit und das Datum im Receiver werden über das gerade gewählte Programm vom Satelliten geholt. Diese übernimmt der Receiver automatisch, wenn „Zeitautomatik“ auf „An“ steht.
• Manche Programme strahlen jedoch nicht immer die richtige Uhrzeit aus. So kann es im Receiver zu falschen Uhrzeiten kommen.
• Um bei falsch gehender Uhrzeit schnell wieder zur richtigen Uhrzeit zu kommen, empfiehlt sich das Gerät kurz vom Strom zu trennen. Beim anschließenden Einschalten auf einem zuverlässigen Programm holt sich der Receiver automatisch wieder die korrekte Uhrzeit vom Satelliten.

Zeiteinstellung Wenn es hier auf „Auto“ steht, so können Sie die „GMT“ Werte in der nächsten Zeile „Zeitzone“ einstellen. Die aktuelle Uhrzeit und das Datum im Receiver werden dann über das gerade gewählte Programm vom Satelliten geholt.

Zeitzone (GMT Verschiebung) : Stellen Sie hier den Zeitunterschied Ihres Ortes gegenüber der Greenwich Zeit (0°) ein. Für die Mitteleuropäische Zeit (MEZ) beträgt er + 1:00 Stunde. Zur Auswahl stehen: +/- 12 Stunden in 1 Stunden Schritten. Voreinstellung: "GMT+ 01:00"

Sommerzeit Während der Sommerzeit muss hier auf "An" gestellt werden, um die Uhrzeit auf die Mitteleuropäische Sommerzeit (MESZ) umzustellen. Im Herbst muss wieder auf "Aus" gestellt werden. Es wird dann automatisch 1 Stunde hinzugefügt oder abgezogen. Voreinstellung: "Aus"

7.7 Schlaf-Timer = Sleep-Timer

Siehe Abschnitt 4.19 und 4.9

8. GARANTIEBESTIMMUNGEN

Für diesen Receiver übernimmt die Firma HEINRICH ZEHNDER GmbH, Tennenbronn, die Garantie für verwendete Materialien und Verarbeitung für eine Frist von 24 Monaten ab Verkaufsdatum an den Endkunden. Bei auftretenden Produktfehlern während der Garantiezeit wird dieses Gerät ohne Kosten für Arbeitszeit und Materialaufwand in Abhängigkeit von folgenden Bedingungen wieder in funktionstüchtigen Zustand versetzt.

Bedingungen: Die auftretenden Funktionsstörungen müssen nachweislich auf fehlerhaften Materialien und Fabrikationsfehlern beruhen.

Die Gewährleistung in Satellitenempfangsanlagen gilt nur unter Verwendung von original Zehnder Zubehörteilen.

Modelltyp, Seriennummer, Händler- und Kundenadresse sowie das Verkaufsdatum müssen vorliegen. Der Kaufzeitpunkt ist durch Kassenzettel, Rechnung, Quittung oder andere gültige Kaufbestätigungen nachzuweisen.

ZEHNDER behält sich vor, nach eigener Wahl mangelhafte Teile zu ersetzen oder nachzubessern.

Für alle Garantieleistungen ist der Fachhandel, bei dem der Käufer das Gerät erworben hat, als Vertragspartner zuständig. Daher übernimmt Zehnder keine Kosten des Transports, wenn das Gerät nicht über den Handel, sondern vom Käufer direkt ins Werk eingeschickt wird.

Diese Garantie ist nicht anwendbar für Defekte, die nicht auf Material- oder Verarbeitungsfehler zurückzuführen sind. Von der Garantie sind im einzelnen ausgeschlossen:

• Bedienungsfehler
• Unfallschäden
• fahrlässige Behandlung
• Modifikationen
• Verwendung von falsch dimensionierten Ersatzteilen
• ungeeignete Installation oder Verpackung
• Schäden verursacht durch Blitz, Wasser, Feuer
• falsche Netzspannung
• ungenügende Belüftung
• andere Ursachen, die von ZEHNDER nicht kontrollierbar sind.

Für ausgeführte Leistungen von Werkstätten oder Fachhändlern, die nicht von ZEHNDER beauftragt sind, trägt ZEHNDER nicht die Kosten und übernimmt nicht das Risiko für eventuell entstandene Schäden.

Regelmäßige Überprüfungen, Justierungen und Umstellungen sind nicht in der Garantie eingeschlossen.

ZEHNDER behält sich das Recht vor, Designänderungen sowie Verbesserungen vorzunehmen, ohne sich zu verpflichten, bereits hergestellte Produkte zu modifizieren.

9. TECHNISCHE DATEN

Stromversorgung

Eingangsspannung : 12 Volt DC Gleichspannung, 1 A

: 100 – 240 V Wechselspannung über

Steckernetzteil, 50/60 Hz, 0,5 A

Leistungsaufnahme : min. 4,0 Watt, max. 30 Watt, Standby 0,9 Watt

Tuner

Eingangsfrequenz : 950-2150 MHz

Eingangssignal : -25 - -65 dbm

Eingangsimpedanz : 75 Ohm unbalanced

Verbindungstyp : 2 x F-Typ weiblich (1 x Eingang, 1 x Loop through)

LNB- Spannung : 13/18 V, max. 400mA mit Kurzschlusssicherung

22 KHz Ton : Frequenz 22 +/- 4 kHz, Amplitude 0,6 +/- 0,2 Vpp

DiSEqC : 1.0 und 1.2 kompatibel

Systemaufbau

Prozessor : GX 6105

Programmspeicher (Flash) : 2 MB

Arbeitsspeicher (SDRAM) : 8 MB

Demodulator

Typ : QPSK Demodulation (DVB-S)

Symbol Rate : 1 - 45 MS/s

Inner FEC : Code 1/2, 2/3, 3/4, 5/6, 7/8

Video Decoder

System Decodierung : MPEG-2 ISO/IEC 138 18-2

Profil und Level : MPEG-2 MP@ML

Datenrate : Max. 60 Mbit/s

Videoformate : 720 x 576 (PAL); 720 x 480 (NTSC)

Ausgangssystem : PAL / NTSC / AUTO

Audio Decoder

System Decodierung : MPEG Layer I & II, MUSICAM

Audio Modus : Mono, Dual, Stereo

Sample Rate : 32, 44.1, 48 KHz

Digitaler Audioausgang : S/PDIF mit AC3-Bypass

Serielle Schnittstelle (nur für Service-Zwecke)

Signal : RS-232, max. 115200 bps

Verbindungstyp : über Scartbuchse

Allgemeines

Maße (BxTxH) : 180 x 90 x 30 mm

Gewicht : ca.260 g

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie Verständnis dafür, dass deshalb jederzeit Änderungen des Lieferumfangs in Form, Ausstattung und Technik möglich sind. Aus den Angaben, Abbildungen und Beschreibungen dieser Bedienungsanleitung können daher keine Ansprüche hergeleitet werden.

Nachdruck, Vervielfältigung oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.

Alle Rechte nach dem Gesetz über das Urheberrecht bleiben dem Hersteller ausdrücklich vorbehalten. Änderungen vorbehalten.

10. STANDORT-LISTE

Deutschland

11. FEHLERBESEITIGUNG

Fehler	Ursache/Abhilfe
Keine Anzeige am Receiver	Prüfen, ob Netzstecker eingesteckt u. Netzschalter ein ist. Netzsicherung im Gerät prüfen. (Fachmann)
Kein Empfang beim Ausrichten der Antenne	evtl. Analogreceiver oder SAT-Finder (HP 480) zum Ausrichten verwenden.
Signalpegel gut, kein Bild, Mel-dung: „Kein Videosignal“	Antenne auf falschen Satelliten ausgerichtet
Analogempfang mit Quattro-LNB gut, kein Digitalempfang	Anschlußbelegung zwischen LNB und Multischalter prüfen: V-High => V (22kHz), H-High => H (22kHz)
Nur ein Satellit bei Multifeed Anlagen empfangbar	Prüfen, ob Schalterestellungen mit der Anlage übereinstimmen (7.1). Reset auf Werkseinstellung (7.4) durchführen.
Kein Bild; Anzeige am Bidschirm : „Kein Signal“ "Kein Videosignal"	Prüfen, ob der F-Stecker Massekontakt mit dem Schirm des Antennenkabels besitzt (am Receiver u. LNB) (3.3) Prüfen ob AV eingeschaltet ist (bei Scart) Alle Einstellungen in den Menüs "Antenneneinstellung" (7.1) u. "Systemeinstellungen" (7.5) überprüfen.
Kein Bild	Scartkabel TypeC verwenden; Pin16 des Scartkabels entfernen Menü "Systemeinstellungen" Scart-Ausgang auf CVBS stellen.
Gestörtes Bild durch rasterartige Bildausfälle Meldung "Schlechtes Signal" („Klötzchenbildung“)	Schlechtes Empfangssignal, Antenne nachjustieren, F-Stecker auf festen Sitz prüfen. Eingangspegel mit Inline-verstärker oder Dämpfungsglied (BM335) anpassen, altes Kabel nicht bis 2150MHz tauglich.
Einzelne Programme sind ge-stört, z.B. DSF, Tele 5, HSE 24	Störung durch Fremdfunk, z.B. Schnurlos-Telefone (stören Satelliten-frequenzen 11630MHz und 12480MHz) → räumliche Trennung oder zusätzliche Schirmung am Antennenste-cker (am Gerät) durch Umwickeln mit Alu-Folie
Bildstörungen beim Umschalten	DiSEqC auf AUS stellen im Menü Antennenkonfiguration (7.1)
Bild nur schwarz weiß u. geras-tert über Scart	Im Menü "Systemeinstellungen" Fernsehnorm auf PAL stellen. (7.5.3)
Ein Programm fehlt plötzlich	Das Programm hat den Transponder gewechselt. Den alten PR-Platz löschen und die Funktion "Programmsuche" starten. Die PID-Nummer hat sich geändert. Programmplatz einschalten und mit "Programmsuche" neu absuchen (6.1).
Bild zu dunkel	Im Menü "Systemeinstellungen" Video Ausgang auf „CVBS“ stellen. (7.5.3)
Analog-Receiver zeigt nur noch eine Ebene	DVB Receiver ausschalten
Uhrzeit stimmt nicht	Programm einschalten, Gerät kurz vom Netz trennen Lokalzeit im Menü „Zeiteinstellung“ prüfen (7.6)
Kein Ton	Stummschaltungstaste auf der Fernbedienung drücken oder Ton wechseln mit Taste AUDIO.
Kein Bild aber Ton	Radio Betrieb eingeschaltet, Taste „TV/Radio“ drücken (4.5)
Bei Videotext TV-Bild im Hinter-grund	TV-Scart Kompatibilitätsproblem, Pin 15 in Scartkabel abtrennen.
Kennwort vergessen	Masterkennwort benutzen (s. Kindersicherung 7.5.8)
Programme nicht gesperrt	Kennwort einstellen (s. Kindersicherung 7.5.8)
Gerät schaltet plötzlich aus	- Auto Standby Funktion ist aktiv, siehe Abschnitt 7.5.1 - Timer ist gesetzt, Im Timer-Menü Timer ausschalten (4.18)
Receiver wurde durch Fehlbedienung verstimmt	Reset auf Werkseinstellung durchführen (7.4).
Gerät reagiert nicht mehr	Netzstecker ca. 10 Sek. ziehen

Hinweis: Wenn Sie mit diesen Informationen einen Fehler nicht beheben konnten, kontaktieren Sie bitte Ihren Händler oder unsere Hotline auf Seite 1 dieser Anleitung.

12. SATELLITEN-LEXIKON

22 KHz-Signal : Steuersignal zum Umschalten zwischen High Band und Low-Band in Universal LNBs.

AC-3 / Dolby Digital: Bezeichnet ein Tonsystem mit mehreren Kanälen, auch AC3 genannt. Dolby Digital ermöglicht räumlichen Klang. Es wird unter anderem im Kino angewendet. Sie brauchen dazu fünf Lautsprecherboxen.

AV : Bezeichnung für Scartanschluß

Azimut : seitliche Ausrichtung der Antenne auf den Satelliten, Wert ist die Abweichung zu Süden (ASTRA 19,2° Ost)

CA-Modul (CAM): Conditional Access Modul ist ein Modul für das Decodieren verschlüsselter Programme.

CI (Common Interface): Ist eine Technik, die die Nutzung verschiedener Entschlüsselungssysteme in einem DVB-Receiver ermöglicht.

Cl+ (Plus): CI Plus ist der Modulstandard der Zukunft. CI Plus ist abwärts kompatibel zum herkömmlichen CI Standard.

DVB Digital Video Broadcasting. Europäisches System zur digitalen Übertragung von Rundfunksignalen. Ergänzung „S“= Satellit „T“= Terrestrisch „C“= Kabel.

DVB-S2/-T2: Weiterentwicklung des DVB-S/-T-Standards. DVB-S2/-T2 steigert die Datenrate um bis zu 130 Prozent durch die Verwendung verbesserter Codierungs-, Modulations- und Fehlerkorrekturverfahren.

DiSEqC : (Digital Satellite Equipment Control). Digitales Steuerungssystem welches im Gegensatz zu den bisherigen analogen Steuersignalen eine größere Anzahl an Schaltmöglichkeiten anbietet

Elevation : Steigungswinkel einer Satellitenan- tenne nach oben (vertikal).

EPG : Elektronic Programm Guide. Elektronischer Programmführer. Zusatzinformationen der Programme, die über Satellit ausgestrahlt werden dienen als Programmführer.

FEC : Forward Error Correction. Kennzahl für die Fehlerkorrektur, bei Übertragungsfehlern werden die Daten regeneriert. Wird vom Receiver selbst erkannt.

F-Stecker : Steckerbezeichnung zum Anschluß von SAT-Antennenkabel.

HD+ (Plus): HD+ ist ein neues Programmangebot in HD-Qualität vom Satellitenbetreiber ASTRA. HD+ sind verschlüsselte Programme, für die ein Abo abgeschlossen werden muss.

HDCP: High-bandwidth Digital Content Protection – Kopierschutz, der bei DVI- und HDMI-Schnittstellen für hochauflösende Bilder verwendet wird.

HDMI: HDMI = High Definition Multimedia Interface. Die Unterhaltungsindustrie hat HDMI als Nachfolger des Scart-Anschlusses entwickelt. Es überträgt Bild und Ton ausschließlich digital in voller Qualität über ein Kabel inklusive Kopierschutz HDCP.

HDTV: High Definition Television – übersetzt: hochauflösendes Fernsehen; neu entwickelter digitaler Fernseh-Standard mit deutlich höherer Bildqualität als beim bisherigen Standard PAL (720x576 Bildpunkte). Übertragen wird bislang in 1080i (1920x1080 Bildpunkte). Die hohe Auflösung macht sich allerdings erst auf geeigneten großen Bildschirmen richtig bemerkbar.

High-Band : Frequenzband für Satellitenempfang im Bereich von 11800 bis 12750 Mhz. Meist für Digitalempfang

Letterbox: Im 4:3-Format abgelegtes 16:9-Bild, bei dem die entstandenen Bildzeilen ober- und unterhalb als schwarze Balken gespeichert werden. Für 4:3-Fernseher ist dieses Verfahren optimal, da das Bild 1:1 formatfüllend auf dem Bildschirm abgebildet werden kann.

LNC oder LNB : (Low Noise Block Converter). Empfangseinheit einer Satellitenanlage. Das LNB setzt die Sendefrequenz auf die niedrigere Sat-ZF um.

• Universal-Single LNB : Für den Anschluß nur eines Receivers arbeitet im High und Low Band
• Universal Twin LNB. Für zwei unabhängige Receiver, arbeitet im Low-Band und im High-Band nicht erweiterbar auf mehr Teilnehmer
• Quattro LNB : 4 getrennte Ausgänge V-Low Band, V-High Band, H-Low Band, H-High Band. Nur mit Multi-schalter einsetzbar Für beliebige Teilnehmerzahl
  • Quad LNB oder Quattro Switch LNB

Bezeichnung für ein LNB mit 4 Anschlüssen und integriertem Switch, für direkten Anschluss von 4 Receivern.

LNB-Versorgung : Stromversorgung des LNBs und Umschaltung der Polarisation im

12. SATELLITEN-LEXIKON

LNB 14 V= vertical, 18 V= horizontal bei ca.150 mA

Low-Band : Frequenzband für Satellitenempfang im Bereich von 10700 bis 11800 MHz Meist für Analogempfang

LO-Oszillatorfrequenz : Wert um den die Sendefrequenz im LNB auf die ZF herabgesetzt wird, meist 9750 MHz

MPEG2 : Bezeichnung des digitalen Datenstandards von komprimierten Audio-, Video- und Datensignalen.

Multischalter : Umschalter, die den Anschluß mehrerer Satellitenreceiver an eine Antenne erlauben.

PAY TV : Programme, die einzeln oder als Paket abonniert und bezahlt werden müssen.

PID : Packed Identifikation: Mit der PID-Nummer stellt der Receiver eine eindeutige Zuordnung der Video- und Audiodatenübertragung her. Wird vom Receiver selbst erkannt

Polarisation : Einstellung für Satellitenprogramme. Es gibt Programme mit horizontaler und vertikaler Polarisation.

RGB: Rot-Grün-Blau - Übertragungsmethode für Videosignale. Dank getrennter Übertragung der Grundfarben Rot, Grün, Blau ermöglicht es eine hohe Bildqualität.

SI-Daten: Service-Information-Daten – Sie be-inhalten Informationen wie den Titel der Sendung, Anfangs- und Endzeit sowie Inhaltsangaben. Die SI-Daten werden mit dem Fernsehsignal übertragen. Es liegt an jedem Programm-anbieter selbst, ob und in welchem Umfang er SI-Daten überträgt.

Smartcard : Chipkarte für Pay-TV Zugang.

S/P-DIF: Sony/Philips-Digital Interface – Erlaubt die Übertragung digitaler Audiodaten. Die Verbindung zwischen Audio-Geräten erfolgt per optischem Toslink oder koaxialem Cinch-Kabel.

Symbolrate : Datenmenge, die pro Sek. vom Satelliten übertragen wird.

TP (Transponder) : Übertragungskanal eines Satelliten, auf dem ein oder mehrere Programme gesendet werden. Festgelegt durch Frequenz, Polarisation, Symbolrate.

Timeshift: Zeitversetztes Fernsehen. Während eine Videoaufnahme noch läuft, kann man sie bereits anschauen. Dieses Feature kann zum Beispiel mit Festplattengeräten genutzt werden.

USALS: Universal Satellites Automatic Location System – USALS wurde von der Firma Stab

zur Vereinfachung der Installation von Drehanlagen entwickelt und wird bisweilen auch als DiSEqC 1.3 bezeichnet.

USB: Universal Serial Bus – Schnittstellen-system, das sich inzwischen als Standard etabliert hat. Am USB-Port lassen sich externe Komponenten an den Computer anschließen. Die Vorteile gegenüber klassischen Schnittstellen sind: schnelle Datenübertragungsrate (bis 480 MBit/s), einfache Handhabung durch automatische Erkennung der Geräte (Plug-and-Play).

YUV: Videosignal, Farbkoordinatensystem. Im YUV-Format werden Bildinformationen nach Y = Helligkeit/Luminanz und U & V = Farbanteil/Chrominanz gespeichert. Das Signal aus mehreren Komponenten wird im europäischen Fernsehen und zur Übertragung von Videoinformationen im Vollbildformat für sehr gute Bildqualität, bei unverschlüsseltem HDTV-Material verwendet. Der Anschluss erfolgt über drei nebeneinander liegende Cinch-Buchsen in den Farben Rot, Grün und Blau, siehe auch RGB.

HEINRICH ZEHNDER GMBH Tel. [phone]

SATELLITEN-EMPFANGSTECHNIK Fax [phone]

Weierhalden 37/1 http://www.Zehnder-SAT.de

D-78144 Schramberg / Germany e-mail: [e-mail]
