Produkttyp	Digitaler Decoder
Marke	Zehnder
Modell	DX 80e
Abmessungen (B x T x H)	15,2 cm x 10,5 cm x 3,2 cm
Gewicht	300 g
Stromversorgung	5 V / 1 A (via Netzteil)
Leistungsaufnahme	max. 5 W
Betriebstemperatur	0 °C bis 45 °C
Lagertemperatur	-20 °C bis 60 °C
Videoauflösung	bis zu 4K (3840 x 2160p)
Tunertyp	DVB-S2 (Satellit) / DVB-T2 (terrestrisch) / DVB-C (Kabel)
Anschlüsse	HDMI-Ausgang, USB 2.0, S/PDIF (optisch), Antenneneingang (F-Buchse)
Funktionen	Senderliste, Timer-Aufnahme, Timeshift, EPG, Kindersicherung
Empfang	Verschlüsselte Sender (mit CI+ Slot) und frei empfangbare
Fernbedienung	Infrarot, Batterien 2x AAA (enthalten)
Sprachen	Deutsch, Englisch, Französisch, Italienisch, Spanisch
Garantie	2 Jahre
Lieferumfang	Decoder, Fernbedienung, Netzteil, HDMI-Kabel, Bedienungsanleitung

Häufig gestellte Fragen - DX 80e ZEHNDER

Wie schließe ich den Zehnder DX 80e an meinen Fernseher an?

Verbinden Sie den Decoder über ein HDMI-Kabel mit Ihrem Fernseher. Stecken Sie das Netzteil ein und wählen Sie den richtigen HDMI-Eingang am TV.

Wie führe ich einen Sendersuchlauf durch?

Gehen Sie im Menü zu Einstellungen > Sendersuche. Wählen Sie die Signalquelle (Satellit/Kabel/Terrestrisch) und starten Sie den automatischen Suchlauf.

Kann ich Sendungen aufnehmen?

Ja, schließen Sie einen USB-Speicher (FAT32 formatiert) an. Über die Timer-Funktion oder die Aufnahmetaste können Sie Sendungen aufzeichnen.

Was ist Timeshift und wie nutze ich es?

Timeshift pausiert laufende Sendungen. Drücken Sie die Pausetaste auf der Fernbedienung. Die Aufnahme wird auf dem USB-Speicher zwischengespeichert.

Wie setze ich den Decoder auf Werkseinstellungen zurück?

Navigieren Sie zu Einstellungen > System > Werkseinstellungen. Bestätigen Sie mit OK. Alle persönlichen Einstellungen werden gelöscht.

Warum findet der Decoder keine Sender?

Überprüfen Sie die Antennenverbindung und die richtige Signalquelle in den Einstellungen. Führen Sie einen erneuten Sendersuchlauf durch.

Kann ich den Decoder auch mit einem älteren Fernseher ohne HDMI nutzen?

Nein, der Zehnder DX 80e verfügt nur über HDMI-Ausgang. Nutzen Sie ggf. einen HDMI-zu-SCART-Adapter (nicht im Lieferumfang).

Wie aktualisiere ich die Software des Decoders?

Schließen Sie den Decoder per Ethernet (optional) an oder laden Sie die Aktualisierung auf einen USB-Stick. Gehen Sie zu Einstellungen > Software-Update.

Was bedeutet die Fehlermeldung 'Kein Signal'?

Diese Meldung erscheint, wenn kein gültiges Signal empfangen wird. Prüfen Sie Antenne, Kabel und Signalquelle.

Ist der Decoder für den Empfang von Pay-TV geeignet?

Ja, der Decoder besitzt einen CI+ Slot für die Verwendung von Verschlüsselungsmodulen (CAM) und entsprechender Smartcard.

BEDIENUNGSANLEITUNG DX 80e ZEHNDER

Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen, sicheren und vorteilhaften Gebrauch des digitalen Satelliten-Receivers, im Folgenden Receiver genannt.

Vor der ersten Verwendung des Receivers lesen Sie bitte diese Anleitung, auch wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Jede Person, die diesen Receiver montiert, anschließt, bedient, reinigt und entsorgt, muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben.

Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Receivers auf.

Geben Sie diese Bedienungsanleitung auch weiter, wenn Sie den Receiver verkaufen oder weitergeben.

Allgemeine Sicherheitsbestimmungen

Elektrische Schläge vermeiden

- Öffnen Sie niemals das Gehäuse. Lassen Sie das Gerät nur von

qualifiziertem Fachpersonal öffnen. Das Fachpersonal muss über Kenntnisse und Erfahrungen im Umgang mit Unterhaltungselektronik verfügen.

- Nehmen Sie keine Änderungen am Receiver vor.

Nur qualifiziertes Fachpersonal darf in Absprache mit dem Hersteller Änderungen durchführen.

- Um die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus.

- Verhindern Sie, dass der Receiver Tropf- und Spritzwasser ausgesetzt wird. Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z.B. Vasen, auf oder über den Receiver.

- Falls Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal prüfen und bei Defekt reparieren, bevor Sie es wieder in Betrieb nehmen.

- Schließen Sie den Receiver nur an eine fachgerecht installierte Netzsteckdose von 230 Volt\~, 50 Hz an.

- Stellen Sie sicher, dass der Netzstecker frei zugänglich ist, damit Sie den Receiver im Notfall einfach und schnell vom Stromnetz trennen können.

- Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie dabei nur direkt am Netzstecker.

- Die Gesamt-Stromaufnahme am Antennen-Anschluss „RF IN“ des Receivers darf 400 mA nicht überschreiten.

- Knicken oder quetschen Sie das Netzanschlusskabel nicht.

- Berühren Sie das Netzanschlusskabel nicht mit feuchten Händen. Wenn

das Netzanschlusskabel beschädigt ist, müssen Sie den Receiver von qualifiziertem Fachpersonal reparieren lassen, bevor Sie ihn erneut verwenden.

- Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen oder mit der Antennen-Anlage spielen.

- Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Das Fachpersonal muss über Kenntnisse und Erfahrungen im Umgang mit Unterhaltungselektronik verfügen. Andernfalls gefährden Sie sich und andere.

- Trennen Sie bei Betriebsstörungen den Receiver sofort von der Stromquelle.

Brandgefahren vermeiden

- Decken Sie niemals die Lüftungsschlitze ab. Die Schlitze in der Oberseite des Produktes müssen unbedeckt bleiben, um einen ausreichenden Luftzustrom in das Gerät zu gewährleisten.

- Stellen Sie das Produkt nicht auf weiche Einrichtungsgegenstände, wie Decken oder Teppiche.

Erstickungsgefahren vermeiden

- Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsteilen spielen, es besteht Erstickungsgefahr.

Vergiftungen vermeiden

- Batterien können Giftstoffe enthalten. Stellen Sie sicher, dass Batterien nicht in die Hände von Kindern gelangen. Kinder können Batterien in den Mund nehmen und verschlucken.

Verletzungen vermeiden

- Verlegen Sie das Netzkabel und das Antennenkabel so, dass niemand darauf treten oder darüber stolpern kann.

- Lassen Sie Kinder niemals unbeaufsichtigt den Receiver oder andere Elektrogeräte benutzen.

Beschädigungen vermeiden

- Vermeiden Sie Erschütterungen des Receivers.

- Stellen Sie keine schweren Gegenstände auf den Receiver.

- Wenn Sie den Receiver von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Receivers Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa 2-3 Stunden, bevor Sie ihn in Betrieb nehmen.

- Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn Sie den Receiver längere Zeit nicht benutzen, nehmen Sie die Batterien aus der Fernbedienung. Wenn eine Batterie ausgelaufen ist, ziehen Sie Schutzhandschuhe an und reinigen Sie das Batteriefach mit einem trockenen Tuch.

Der richtige Standort

• Das Gerät sollte nur innerhalb von Gebäuden verwendet werden.
• Stellen Sie den Receiver auf eine feste, ebene Unterlage und sorgen Sie dafür, dass das Geräts nach links, rechts und nach oben ausreichend Luft bekommt.
  • Vermeiden Sie die Nähe von:

○ Wärmequellen, wie z.B. Heizkörpern, Radiatoren, Heizklappen, Öfen oder anderen Geräten, die Hitze erzeugen.

○ Offenem Feuer, wie z.B. Kerzen oder Geräten mit starken Magnetfeldern, wie z.B. Lautsprecher.

○ Vermeiden Sie direkte Sonneneinstrahlungen.

Lieferumfang ☑

1 Digital DVB-S Receiver 1 Fernbedienung

1 Bedienungsanleitung 2 Batterien

Sollte von den aufgeführten Teilen etwas fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem „Dualen System“ zu.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Umwelt-Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle

Hinweis! Verbrauchte Batterien sind Sondermüll! Werfen Sie

daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab!

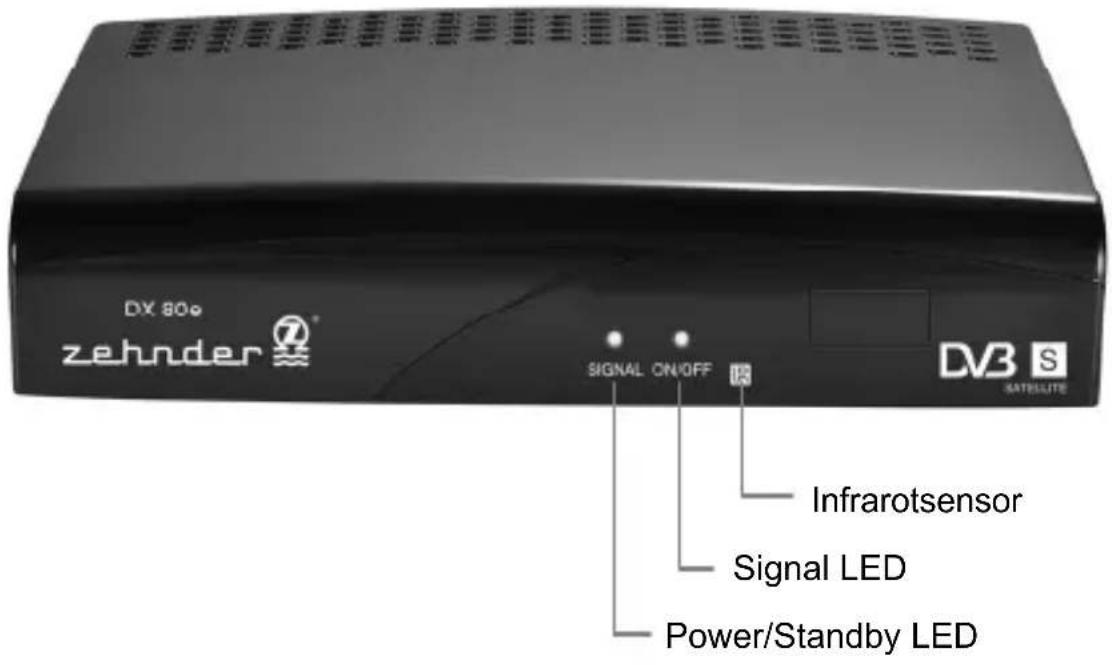

Gerätevorderseite

Geräterückseite

Fernbedienung

Taste Funktion
	Ein-/Ausschalten des Receivers.
	Stummschalten/Aktivieren des Tons.
	Auswahl des gewünschten Senders oder zur Eingabe von numerischen Werten oder Buchstaben.
TV/R Wechselt zwischen TV- und Radio-Modus.
Schaltet zum vorherigen Sender.
MENU	Einblenden des Hauptmenüs auf dem Bildschirm.
EXIT	Abbruch der aktuellen Auswahl und Rückkehr ins übergeordnete Menü.
	Einstellung der Audio-Lautstärke und Navigation im Menü.
	Umschalten zwischen den Sendeern sowie Navigation innerhalb des Menüs.
OK/LIST	Einblenden der Senderliste auf dem Bildschirm. Auswahlen eines Objektes im Menü.
[TAZS]	Bewegt den Cursor zur{nachsten oder vorigen Seite im Hauptmenu oder in der Senderliste
AUDIO Audio-/Tonkanäle auswahlen und einstellen.
MODE Bildformat einstellen.
EPG	Blendet den elektronischen Programmführer ein
FAVOR	Auswahl einer Programm-Favoritenliste.
ROT,GRÜN, GELB,BLAU	Tastenbelegung wird je nach Menüpunkt geändert und auf dem Bildschirm erklart.
INFO Anzeigen der Programminformation.
SLEEP	Einstellen der verschiedenen Zeiten des Sleeptimers
SUB-T Anzeige von Untertiteln.
TEXT	Teletextfunktion des Programms starten.

Vorbereitung

• Lesen Sie die Anleitung vor dem Anschließen weiterer Geräte.
• Beachten Sie hierbei die Sicherheitsanweisungen.
• Bitte schließen Sie den Receiver an Ihre Antennenanlage an.
• Verbinden Sie den Receiver mit dem TV-Gerät.

Anschluss an Fernsehgerät und Antenne

1. Antenne (Offset-Antennenspiegel)
2. Fernseher
3. Scart-Kabel, Verbindung von Fernseher und Receiver
4. DVB-S Receiver - DX 80 e
5. Netzkabel

Antenne an den Receiver anschließen

Gehen Sie wie folgt vor, um Ihren Receiver richtig an Ihre Antennen-Anlage anzuschließen:

- Verbinden Sie ein Antennenkabel (Koaxial) mit der Buchse „SAT ANT IN“ an Ihrem Receiver.

WICHTIGE HINWEISE

• Die Antennen- oder Koaxialkabel gehören nicht zum Lieferumfang und müssen separat erworben werden.
• Das Antennenkabel sollte 75 Ohm Widerstand haben und am Ende mit F-Steckern versehen sein.

Anschluss eines TV-Gerätes mit einem Scart-Kabel

Wenn Sie ein TV-Gerät mit analogen Scart-Eingang anschließen, gehen Sie wie folgt vor:

• Verbinden Sie das eine Ende eines Scart-Kabels mit dem Scart-Anschluss „TV-Scart“ am Receiver.
• Verbinden Sie das andere Ende des Scart-Kabels mit Ihrem TV-Gerät.
• Schalten Sie den Receiver mit der Standby-Taste auf der Fernbedienung ein, so daß in der Anzeige an der Gerätefront die grüne Lampe leuchtet.
• Betätigen Sie auf der Fernbedienung die Taste MENU. Auf dem TV-Bildschirm sollte das Hauptmenü des Bildschirmdialogs (OSD) erscheinen.
• Schaltet Ihr TV-Gerät nicht automatisch auf Receiverempfang, müssen Sie das TV-Gerät mit der AV-/Source-Taste Ihrer TV-Fernbedienung auf einen AV-Scart-Eingang schalten, so daß Sie das Hauptmenü sehen können. Befolgen Sie die Anweisungen und Hinweise in der Bedienungsanleitung des TV-Gerätes.

Fernbedienung

• Öffnen Sie zunächst die Batterieabdeckung auf der Unterseite der Fernbedienung. Setzen Sie die zwei beiliegenden Batterien 1,5 Volt (R 03/AAA) entsprechend den eingeprägten Symbolen (+/-) in das Batteriegehäuse ein und schließen Sie die Batterieabdeckung wieder.
• Wenn Sie mit der Fernbedienung arbeiten, richten Sie diese auf die Vorderseite des Receivers. Wenn der Receiver nicht mehr reagiert oder die gewählten Funktionen nicht ausgeführt werden, sind die Batterien wahrscheinlich erschöpft und sollten so bald wie möglich ausgewechselt werden. Verwenden Sie nur auslaufgeschützte Batterien.
• Wenn Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie die Batterien am besten heraus.

Allgemeiner Hinweis

Ihr Satellitenreceiver ist ab Werk so voreingestellt, dass dieser nach dem Einschalten und unter Verwendung einer installierten Satellitenanlage (LNB-Astra 19,2°) ohne weitere Einstellungen sofort betrieben werden kann.

Seit Februar 2010 gibt es eine Europäische Richtlinie die besagt, dass neue Receiver die in den Markt eingeführt werden eine automatische Abschalt-Funktion (nicht Sleeptimer) beinhalten müssen.

HINWEIS

ADP (Auto Power Down) schaltet den Receiver nach 3 Stunden automatisch in Standby, wenn innerhalb dieser Zeit keine weiteren Eingaben über die Fernbedienung am Receiver erfolgt sind. Um ein unbeabsichtigtes, automatisches Abschalten zu verhindern, erhalten Sie kurz zuvor eine entsprechende Hinweis-Einblendung auf Ihrem TV-Gerät und können das Abschalten durch kurzes Betätigen der Fernbedienung verhindern. Über das Menü 'Systemeinstellungen/Diverses' lässt sich diese Funktion auch ganz ausschalten.

Basisfunktionen

Programm wählen [0 – 9], [PR▲]/[PR▼], [OK/LIST], [▲▼], [◀PR]

Im TV- oder Radio-Modus können die gespeicherten Programme mit den Tasten auf der Fernbedienung auf verschiedene Arten umgeschaltet werden.

Programmumschaltung: 0 – 9 Direkte Eingabe des Programmplatzes (z.B. 15)

PR▲]/PR▼

Programmfortschaltung,

vorwärts/rückwärts

◀PR zum vorher gesehenen Programm

zurückschalten.

Programmlisten-Übersicht:

OK/LIST

Aufruf

der

Programmliste-

PR▲]/[PR▼

Gesamtübersicht

Programmfortschaltung

aufwärts/abwärts

seitenweise blättern in der

Programmübersicht

ählen

Wenn Sie ein Programm über die Programmliste auswählen möchten, gehen Sie wie folgt vor:

• Drücken Sie die [OK] Taste, um die Programmliste aufzurufen.
• Drücken Sie die Taste [PR▲] oder [PR▼], um zwischen den einzelnen Kanälen zu wechseln.
• Sie können eine ganze Seite weiter- oder zurückspringen, indem Sie die Tasten [▲] und [ ] drücken.
• Drücken Sie die [OK] Taste, um Ihre Auswahl zu bestätigen.

Lautstärke einstellen [◀VOL / VOL▶], [ ]

Im TV- oder Radio-Modus kann mit den Tasten [◀VOL / VOL▶] die Lautstärke auf- oder absteigend geregelt werden.

• Drücken Sie die Taste [◀ VOL], um die Lautstärke zu verringern.
• Drücken Sie die Taste [VOL ▶], um die Lautstärke zu erhöhen.
• Dies wird Ihnen anhand eines Balkens auf dem Bildschirm angezeigt.
• Mit der Taste [ ] können Sie den Ton stumm schalten. Der Lautstärkebalken wird grau hinterlegt.

Um den Ton wieder zu aktivieren, drücken Sie erneut die Taste [ ] oder die Lautstärketasten [◀ VOL / VOL ▶] auf Ihrer Fernbedienung.

Umschalten zwischen TV und Radio [TV/R]

Um in den Radio-Betrieb zu wechseln, drücken Sie bitte die [TV/R] Taste auf Ihrer Fernbedienung. Durch nochmaliges Drücken der [TV/R] Taste wechseln Sie wieder zurück zum TV-Betrieb.

Der Receiver zeigt die jeweiligen Informationen zum Radio- bzw. TV-Betrieb entsprechend auf dem Bildschirm an.

Audio-Kanalton/Sprache ändern [AUDIO]

Durch Drücken der [Audio] Taste können Sie das Audio-Menü aufrufen. Innerhalb dieses Menüs können mit den Tasten [◀/▶] und [▲/▼] navigieren.

• Mit der Taste [OK] bestätigen Sie die Einstellung und verlassen die Audio-Einstellungen wieder.
• In der obersten Zeile können Sie die Optionen zu den gesendeten Tonkanälen mit den Tasten [◀/▶] wählen: Stereo, Mono, Links, Rechts
• Unten können Sie die gewünschte Sprache mit den Tasten [▲/▼] wählen. Auch den AC-3/Dolby Digital Ton wählen Sie hier aus.

WICHTIGER HINWEIS: Bitte beachten Sie, dass die Auswahloptionen nicht bei allen Sendern oder Sendungen zur Verfügung stehen.

Untertitel [SUB-T]

Drücken Sie die Taste [SUB-T]* (Subtitle, deutsch: Untertitel).

Mit dieser Optionstaste können Sie die Untertitelfunktion aktivieren, mit den Tasten

[▲CH/CH▼] können Sie den gewünschten Untertitel auswählen und durch [OK] bestätigen. Der Untertitel wird dann automatisch am unteren Bildrand angezeigt.

*Bitte beachten Sie, dass diese Funktion nicht bei allen Sendern oder Sendungen verfügbar ist.

Videotext [TEXT]

• Um den Teletext (Videotext) einzuschalten, drücken Sie die [TEXT] Taste.
• Dieser Service ist abhängig vom jeweiligen Programmanbieter.
• Drücken Sie erneut die [TEXT] Taste, um den Hintergrund transparent anzuzeigen.
• Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie die Taste [EXIT] oder 2x die [TEXT] Taste.

Sollte ein Programmanbieter die Teletextfunktion nicht unterstützten, wird ein schwarzes Fenster auf dem Bildschirm eingeblendet.

Informationsleiste [INFO]

Bei einem Programmwechsel wird auf Ihrem Bildschirm für einige Sekunden ein Informationsfenster zur laufenden Sendung eingeblendet.

• Um die Information aufzurufen, drücken Sie die [INFO] Taste auf Ihrer Fernbedienung.
• Wenn Sie während der Einblendung erneut die [INFO] Taste drücken (2x), erscheint ein Fenster indem Sie detaillierte Informationen zum aktuellen Programm erhalten.
• Mit der [EXIT] Taste können Sie den Vorgang abbrechen.

EPG (Elektronische Programmzeitschrift) [EPG]

Mit der [EPG] Taste Ihrer Fernbedienung rufen Sie den elektronischen Programmführer auf. Die dort aufgeführten Informationen werden vom Programmanbieter zur Verfügung gestellt.

• Beim Aufrufen der elektronischen Programmzeitschrift mit der [EPG] Taste, werden Ihnen Information zum aktuellen sowie zu weiter folgenden Programmen angezeigt.
• Eine weitere wichtige Möglichkeit des EPG ist das bequeme programmieren eines Timers. Hierbei schaltet der Receiver selbstständig auf das zuvor reservierte Programm um. Alternativ kann auch die Option „Mitteilung“ gewählt werde. Hierbei erscheint zu der zuvor reservierten Zeit eine Bildschirmmitteilung auf Ihrem Gerät.
• Um das EPG Fenster zu schließen, drücken Sie die [EXIT] Taste auf Ihrer Fernbedienung.

Menü-Bedienung OSD (= On Screen Display) [MENU]

Wenn Sie die Taste [MENU] drücken, erscheint das Hauptmenü auf dem Bildschirm. Über dieses Menü lassen sich Untermenüs öffnen, um Einstellungen an Ihrem Receiver vornehmen zu können.

Sie können ...

• das Erscheinungsbild des OSD verändern,
• Bildanpassungen für Ihr TV-Gerät vornehmen
• Programme hinzufügen oder entfernen,
• den Receiver an Ihre SAT-Anlage anpassen,
• eine neue Software via Satellit einspielen
• und vieles mehr.

Sie können aber auch ebenso gut alles verstellen und der Bildschirm bleibt dunkel. Deshalb sollten Sie beim Ändern von Einstellungen sehr vorsichtig agieren.

Sollte im Menü nach einem Passwort gefragt werden, so lautet das voreingestellte Passwort '0000'.

Navigation und Aufrufen der Untermenüs [▲/▼], [◀/▶]

Die Navigation innerhalb des OSD erfolgt über die Steuertasten [▲/▼], [◀/▶] auf Ihrer Fernbedienung.

• Nach Aufruf des Hauptmenüs ist das zuletzt gewählte Menü hervorgehoben. Mit den Steuertasten [▲/▼] können Sie zwischen den Hauptmenüpunkten umschalten.
• Zum Öffnen der Untermenüs drücken Sie die Taste IOK] oder die Taste [▶].
• Mit den Steuertasten [▲/▼]können Sie das gewünschte Untermenü markieren und mit der Taste IOK] öffnen.

Menüs schließen [EXIT] oder [MENU]

Menüs werden entweder automatisch geschlossen, nachdem Sie Ihre Eingaben mit der Taste IOK] bestätigt haben oder Sie schließen alle geöffneten Untermenüs nacheinander mit [EXIT]oder [MENU], drücken Sie diese Tasten so oft bis alle Menüs geschlossen sind.

Allgemeine Hinweise zum Menü

Der Receiver ist bereits so voreingestellt, dass Sie keine oder kaum Änderungen vornehmen müssen. Werden Werte oder Einstellungen verändert, müssen diese manchmal mit der Taste [OK] bestätigt werden. Häufig werden diese jedoch schon durch Verlassen des Menüpunktes übernommen und gespeichert. Das Menü ist klar strukturiert und einfach zu bedienen. Beste Voraussetzungen, um ohne nähere Beschreibung notwendige Veränderungen vorzunehmen.

Menü-Struktur

Programme bearbeiten...

Auswahl und Einstellungen von Programmen. Sie können hier weitere Einstellungen zur Personalisierung Ihres Gerätes vornehmen, z.B. die Programmliste bearbeiten.

• TV Programmliste (verschieben, umbenennen, sperren, löschen, Favoritenliste)
• Radio Programmliste (s.o.)
- Alle löschen (gesamte Programmliste löschen)

Installation...

Sie können hier weitere Einstellungen zur Personalisierung Ihres Gerätes vornehmen, z.B. automatischer Suchlauf, Einstellungen zu Einkabellösungen, Satelliten hinzufügen, etc.

• Antennenverbindung (Feste Antenne oder Drehanlage)
• Satellitenliste
• Antenneneinstellungen (Steuersignale DiSEqC, USALS, Unicable, ...)
• Single Satellitensuchlauf
  • Multi Satellitensuchlauf
• Transponderliste (Frequenzen absuchen, neu anlegen, verändern, löschen)

Systemeinstellungen...

Sie können hier weitere Einstellungen zur Personalisierung Ihres Gerätes vornehmen:

• Sprache
  • TV-Einstellungen
• Zeiteinstellungen (Zeitverschiebung, Sommerzeit, ...)
• Timer Einstellungen (Uhrzeitgesteuertes Ein-/Ausschalten)
• Kindersicherung (Passwort '0000')
• OSD Einstellungen
• Favoriten (Favoritenlisten-Namen verändern)
• Diverses (LNB-Versorgung, autom. Abschaltung, ...)

Diverses

Sie können in diesem Menüpunkt u.a. Informationen zu ihrem Receiver sowie eine Software Aktualisierung vornehmen.

• Information (Software- und Hardware-Stand)
- Werkseinstellung (Auslieferungszustand)
- Upgrade über Satellit (OTA)

Spiele

Auf diesem Gerät sind u.a. Spiele installiert. Tetris und Othello

Fehlerbeschreibung

Symptom	Mögliche Ursache und Abhilfe
Die LED an der Vorderseite leuchtet nicht.	Das Stromkabel ist nicht angeschlossen - Schließen Sie das Stromkabel an die Netzsteckdose an.Kein Signal vom LNB kommend – Anschlusskabel und LNB prüfen.
Kein Ton oder Bild	Die Antenne ist nicht auf den Satelliten ausgerichtet.Richten Sie die Antenne richtig aus.
	Kein oder nur ein schwaches Signal.Prüfen Sie die Kabelverbindung vom LNB zum Receiver und vom Receiver zu den angeschlossenen Geräten.Richten Sie die Antenne aus.
	Lautstärke falsch eingestellt oder Stummschaltung aktiv.
Das TV-Gerät zeigt kein Bild an.	Das System ist nicht korrekt angeschlossen.Prüfen Sie den Anschluss des Scart- oder Signal-Kabels.
	Das TV-Gerät ist nicht im richtigen Programm Modus (AV- Kanal).Schalten Sie das TV-Gerät auf den jeweiligen Eingang.
Schlechtes Bild.	Die Antenne ist nicht auf den Satelliten ausgerichtet.Richten Sie die Antenne aus.
	Der LNB ist defekt.Ersetzen Sie den LNB.
	Empfang ist durch einen Baum, Dachvorsprung, Regen oder Schnee gestört. Hindernis beseitigen.
Kein Ton	Das TV-Gerät oder der Receiver sind stumm geschaltet.Drücken Sie die Stumm(Lautsprecher)- oder AUDIO-Taste.
Die Fernbedienung funktioniert nicht.	Die Batterien sind verbraucht.Ersetzen Sie die Batterien durch frische.
	Die Fernbedienung ist falsch ausgerichtet.Richten Sie die Fernbedienung auf die Vorderseite des Receivers und stellen Sie sicher, dass der Infrarotempfänger nicht verdeckt ist.

Receiver reinigen

ACHTUNG GEFAHR:

Ziehen Sie den Netzstecker aus der Netzsteckdose und reinigen Sie das Gehäuse des Receivers ausschließlich mit einem trockenen Tuch.

• Lebensgefahr durch elektrischen Schlag bei eindringender Flüssigkeit.
  • Tauchen Sie den Receiver nie in Flüssigkeiten.
• Reinigen Sie den Receiver nie mit einem nassen Tuch.
• Ziehen Sie vor dem Reinigen den Netzstecker aus der Netzsteckdose.

WICHTIGER HINWEIS:

Schäden an der Gehäuseoberfläche des Receivers durch falsche Reinigungsmittel.

- Verwenden Sie keine Reinigungsmittel, die Lösungsmittel wie Benzin oder E10 Verdünnung enthalten.

Hotline 📞 Haben Sie trotz alledem noch Fragen?

Setzen Sie sich mit unserer Kundenberatung in Tennenbronn in Verbindung, die werktags für Sie zwischen 8.00 - 16.30 zur Verfügung steht.

Telefon: [phone] / 881-73 e-mail: [e-mail]

Hinweis zur Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektronischen Sicherheit. Der Hersteller garantiert, dass die grundlegenden Anforderungen und die relevanten

Vorschriften der EVM-Richtlinien 2004/108/EEC sowie die Richtlinien für Niederspannungsgeräte 2006/95/EEC entsprechen.

Ihr Gerät trägt das CE-Zeichen.

DiSEqC ist ein eingetragenes Warenzeichen von EUTELSAT. DVB ist ein eingetragenes Warenzeichen von DVB Digital Broadcasting Project.

Technische Daten

Maße und Gewichte
Maße (B x T x H) 130mm×	100 mm×30 mm
Gewicht	0,250 Kg
Umgebungsbedingungen
Einsatztemperatur +5°C -	+35°C
Lagertemperatur -10°C -	+70°C
Netzteil
Netzspannung 230 V Wechselstrom, 50 Hz
Stromverbrauch	max. 1 3 W a,t Standby < 0,8W; Betrieb < 4,8 W (ohne LNB)
Verbrauch im Standby-Modus	ca. 1 Watt
Anschlüsse auf der Rückseite
RF INPUT LNB-Eingang
Scart-Anschluss TV-Scart
Fernbedienung
Typ Infrarot
Batterie 2×1.5V, Typ AAA
Tuner / LNB
F-Buchsen	1 Anschluss IEC 169-24 (Eingang)
Eingangsfrequenz-Bereich	950 MHz bis 2150 MHz
Eingangsimpedanz	75 Ohm
Eingangspegelbereich	-65 dBm ~ -30 dBm
LNB-Versorgungsstrom	13/18 V DC, max. 400 mA
DiSEqC-Steuerung	DiSEqC-Steuerung: 1.0, 1.2 & USALS
LNB-Steuersignal	22 KHz +/- 4 KHz, 0,6 V +/- 0.2 V Amplitude
Video-Dekoder
Demultiplex	ISO/IEC13818-2, MPEG2, MP@ML
Bildschirmformat	720x576 (PAL), 720x480 (NTSC)
Video Eingangscoderate	15 Mbit/s Max.
Teletext	Support DVB-TXTETS/EN300472
Audio-Dekoder
Dekoder	ISO/IEC13818-3
Typ Mono, Dual Mono, Stereo	Joint Stereo
Audio Frequenz	32, 44.1, 48KHz

Irrtümer und Technische Änderungen vorbehalten.
