| Rodzaj produktu | Bezprzewodowy pilot do systemu wentylacji |
| Kompatybilne modele | CMFe R, WHR RF, ComfoAir RF, ComfoD RF, Santos RF |
| Zasilanie | Bateria litowa CR2032 |
| Żywotność baterii | Około 5 lat (10 działań/dzień) |
| Przyciski | 4 przyciski: pozycje 1, 2, 3 i opóźnienie |
| Opóźnienie | Krótkie naciśnięcie: 10 min w pozycji 3; długie naciśnięcie (>2s): 30 min w pozycji 3 |
| Zasięg | Bezprzewodowy (RF) - standardowy zasięg (nieokreślony) |
| Wskaźniki świetlne | 2 diody (czerwona/zielona) sygnalizujące stan pracy i programowanie |
| Montaż naścienny | Za pomocą wkrętów i kołków lub taśm klejących (na gładkiej, niemetalowej powierzchni) |
| Zawartość opakowania | 1 pilot, 1 bateria CR2032, 2 taśmy klejące, 2 wkręty, 2 kołki, 1 instrukcja |
| Konserwacja | Czyścić suchą szmatką; wymienić baterię w razie potrzeby |
| Utylizacja baterii | Nie wyrzucać z odpadami domowymi, oddać w punkcie zbiórki |
| Programowanie | Parowanie z odbiornikiem urządzenia wentylacyjnego |
| Gwarancja | Nieokreślona |
Często zadawane pytania - RFZ ZEHNDER
Pytania użytkowników dotyczące RFZ ZEHNDER
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Termostat w formacie PDF za darmo! Znajdź swoją instrukcję RFZ - ZEHNDER i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. RFZ marki ZEHNDER.
INSTRUKCJA OBSŁUGI RFZ ZEHNDER

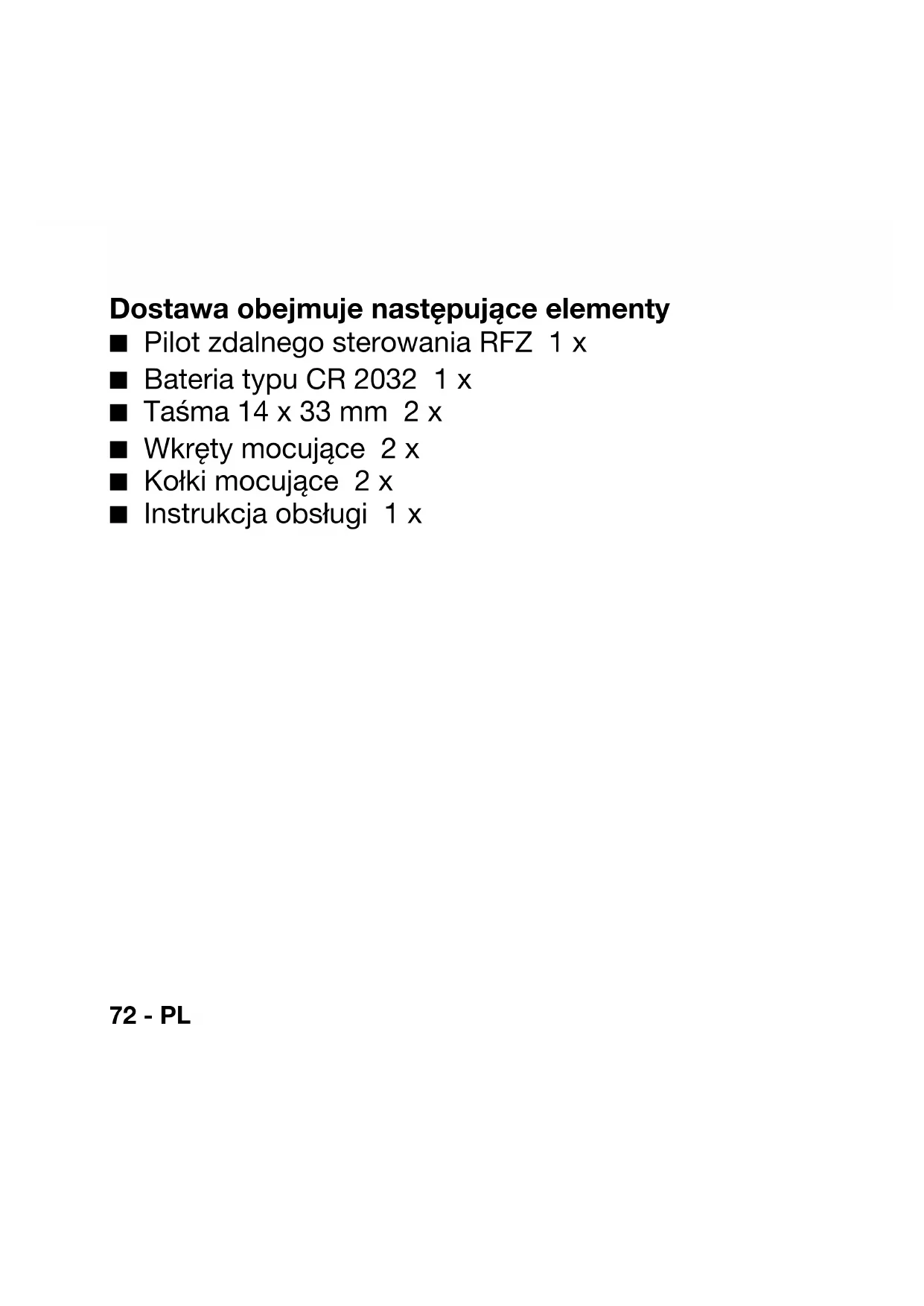

Dostawa obejmuje następuće elementy
■ Pilot zdalneo sterowania RFZ 1 x
Bateria typu CR 2032 1 x
Taśma 14 x 33 mm 2 x
Wkrety mocujace 2x
■ Kołki mocujuść 2 x
Instrukcja obstugi 1 x
Wprowadzenie
Urzadzenia CMFe R, WHR RF, ComfoAir RF, ComfoDRF oraz Santos RF przyna obstugiwać zdalnie za pomocamy nadajnika (RFZ). Są w nim 4 przyciski doustawiania pozycji wentylatora. Pozycja 1, pozycja 2, pozycja 3 i opóźnienie czasowe.
Abyromatico bylo zdalnie obstugwuac odbiornik w urzadzeniu wentylacyjnym, trzeba najpierw zestroic nadajnik(i) z odbiornikiem. Odbiornik mayna latwo wstecznie dopasowac do urzadzenia wentylacyjngo bez standardowego sterowanie bezprzewodowe RF. Po spasowaniu kombinacje gniazda Przelacznik 3-pozyczyjny i odbiornika majwyzsza aktywowana wartosć obr/min jest wzorcowa. Odbiornik mayna zwyczajnie przykleic czy przykrecić do sciany.
Pilot zdalnego sterowania jest zasilany przy bez baterie litowa (typu: CR 2032). Okres eksploatacji nowej bateriiwynosi około 5 lat przy maksymalnej dziennej liczbie 10 wączenia. Oczywiść im czȩsciej jest ona uzywana, tym krótszy jest okres eksploatacji.

74 - PL
Wkladanie baterii
Uwaga: W przypadku nieprawidłowego wędzenia baterii przyłącznik bezprzewodowy nie;będzie działac. Nieprawidłowe wędzenia baterii są spegowoduć uszkodzenia ukradu elektronicznego.

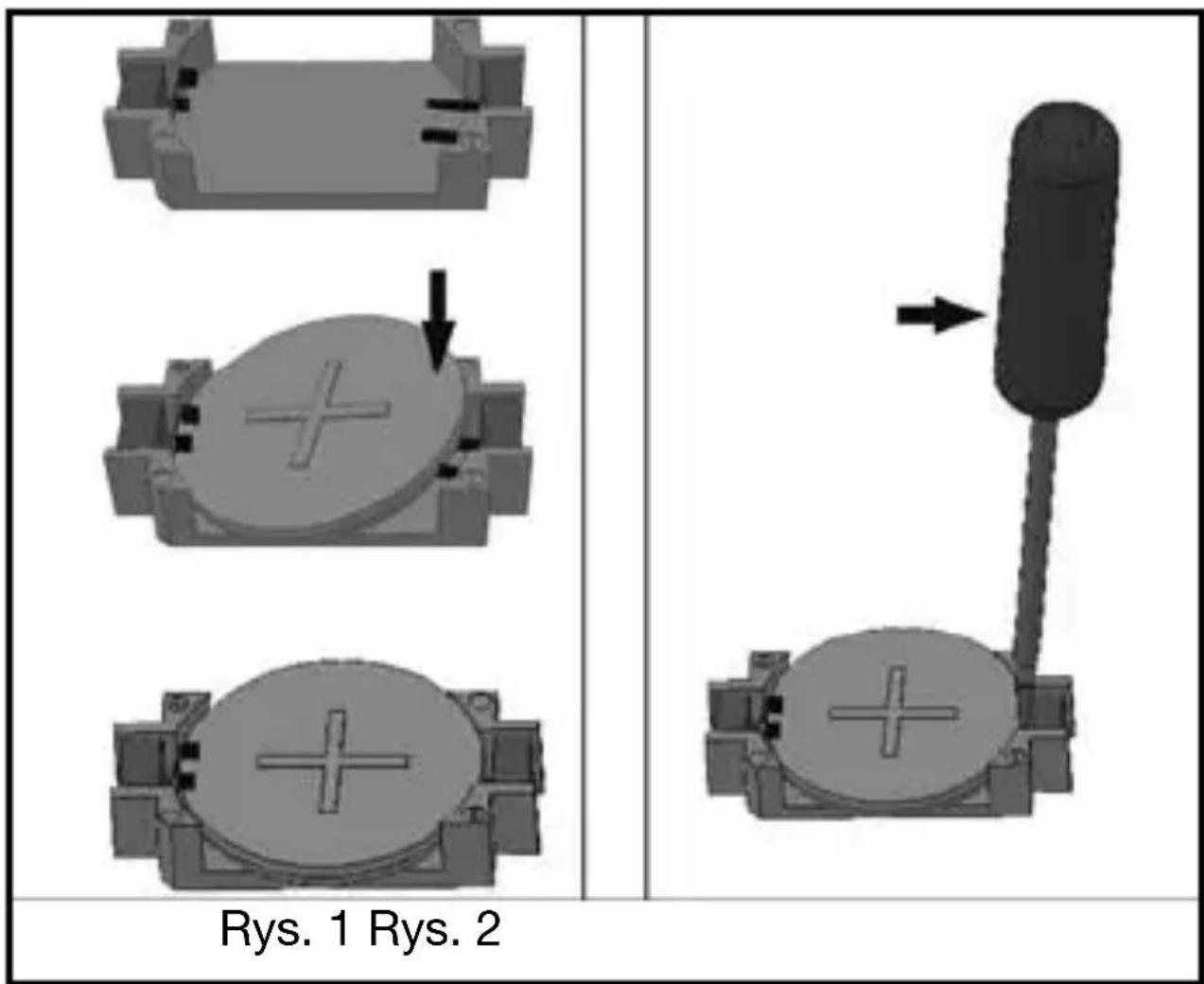

Baterie naleź y umieść z tyło przyłącznika. Umieść baterie po stronie (+) uchwymi z wyrytym znakiem plus (+) skierowanym ku gorze, a sątePNie wepchnij baterie na mye sce po stronie (-) (rys. 1).
Wymiana baterii
Wyjmij baterie z uchwytu po stronie (-) za pomocźrubokręta (rys. 2). Zapisane funkcie zostaną zachowane podczas wymiany baterii.

Uwaga: Nie wyrzucaj zuzytych baterii razem zOADpadami domowymi, ale oddaj je w najbliszym punkcie zbiórkiOADpadów chemicznych.
PL-75
Zamontowanie
-

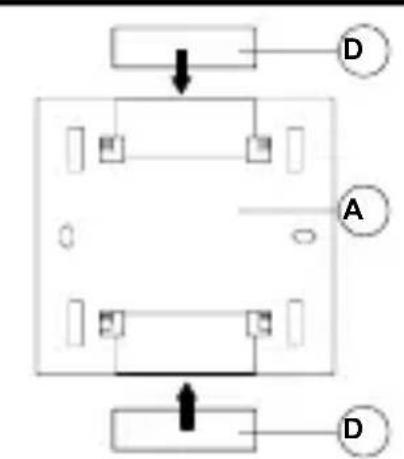

Za pomocę dostarczonych wkrętów zamocuj płytkę ustalajȩca A (rys. 3) do wyjscia wpuszczanego albo bezposrednio do sciany, korzystȩć z wkrętów i kołów. Oznaczenia „TOP" (GÓRA) powinno być widoczne na gornym koncu płytki ustalajȩcej. Płytkę ustalajȩca A (rys. 4) są za przykleic do gladkBiej/plaskiej powierzchni (nie metalowej) za pomocȩ paskȩw samoprzyleptynych (D).
-

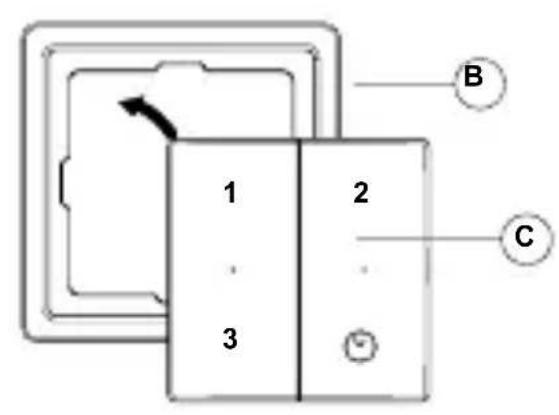

Umiesć przyłącznik bezprzewodowy C (rys.5) w ramce B, aż zatrzaść sie we wąsciwym połozenia.

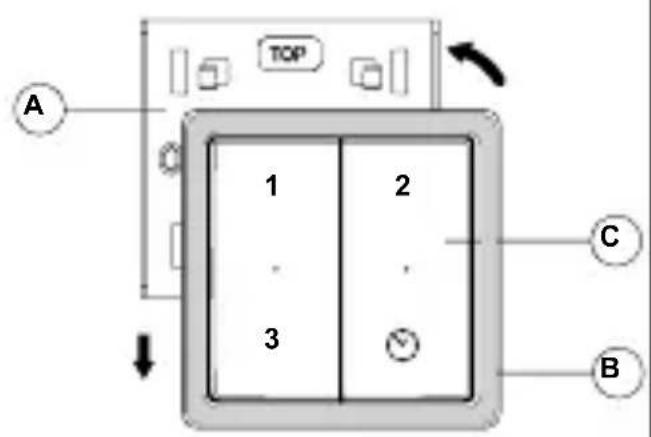

- Umiesć przyȩcznik bezprzewodowy z ramka ok. 5 mm nad płtyką ustalajȩca A i opuść go, aź dokladnie są zatrzasnie w uchach mocujȩzych płtyk)iustalajȩcej. (Rys. 6)

Fig 3.

Fig 4.

Fig 5.

Fig 6.
Demontaż
Ucha mocujace utrzymuja ramkę bezpiecznie w płyte ustalajȩcej. Nie wolno wymiągać ramki bez jej uprzejność podniesienia, poniewaN w takim wypadku mogłowby dojsć do uszkodzenia płytki ustalajȩcej. (Rys. 7)
- Przesunu przyȩćznik bezprzewodowy z ramka o ok. 5 mm w gore.
- Następnie usuń przyłącznik z ramka.

Rys. 7
PL - 79
Obstuga
Funkcje dla uzytkownikia
| Przycisk Czynnosć Opis funkcji | ||
| 1 Krótka | Pozycja 1 (niska) | |
| 2 Krótka | Pozycja 2 (średnia) | |
| 3 Krótka | Pozycja 3 (wysoka) | |
| © | Krótka | Pozycja 3, tymczasowa 10 minut. |
| Długa (>2 sek.) | Pozycja 3, tymczasowa 30 minut. | |
Funkcje dla instaladora
Zestrajanie urzadzenia wentylacyjnego z przyȩćzniem RFZ
Standardowo z 1 urzadzeniem wentylacyjnym wspołpracuje 1 przyȩcznik lubość
- Odłucz system wentylacyjny, a następnie wącz zasilanie z powrotem. W ciagu 10 minut zaprogramuj urzadzenia.
- Nacijsnij przycisk „1” + przycisk „♂” i przytrzymaj przyez co najmiej 6 sek.
- Oba wskazniki zawiecna czerwono, a\ nascimento nazielono. Strojenie zosta lo\ ukończone. (przełacznik\ otrzymuje adres urzadzenia wentylacyjngo)
- Po zaprogramowaniu przyȩćznika sprawdź 3 ustawuminium.
W przypadku drugiego lub kolejnych przy.§ćzników: powtórz czynnosci od 1 do 4.
Wiele urzadzen wentylacyjnych z 1 przyȩcznikiem.
- Odłucz system wentylyny, a następnie wȩcz zasilanie z powrotem. Wymiagu 10 minut zaprogramuj urzadzenia.
- Nacijsnij przycisk „2” + przycisk „♂” i przytrzymaj przyez co najmiej 6 sek.
- Oba wskaźniki zaȩwieczna czerwono, a następnie na zielono. Strojenie zostano ukończone. (urzadzenia wentylacyjne otrzymuju adres przyłącznika)
- Po zaprogramowaniu przyȩćcznika sprawdź 3 ustawuminium.
W przypadku drugiego lub kolejnych urzadzen wentylacyjnych: powtorz czynnosci od 1 do 4.
Urzejdenie wentylacyjne na 1 przyȩćzniku z dowolnym adresem.
- Odłącz system wentylyn, a następnie wȩcz zasilanie z powrotem. Wymiagu 10 minut zaprogramuj urzadzenia.
- Nacijsnij przycisk „3” + przycisk „, ” i przytrzymaj przyze co najmiej 6 sek.
- Oba wskazniki zawiecna na czerwono, a nastepnie nazielono. Strojenie zostało ukończone. (urzadzenia wentylacyjne R ostrzymujedowolny adres przyłącznika)
- Po zaprogramowaniu przyȩćcznika sprawdź 3 ustawuminium.
Wskazania diod LED
Lewa dioda LED krótko swieci na Zielono: urzadzenie wentylacyjne ustawiono w pozycji 1 lub 3.
Prawa dioda LED krótko swieci na Zielono: urzadzenie wentylacyjne ustawiono w pozycji 2 lub tymczasowo w pozycji 3.
Obie diody LEDŚwieczna czerwono przyez 1 sekunde: po szeregułą urzadzenia wentylacyjne nadal nie reaguje.
Obie diody LED świeczna czerwono naprzemiennie: Przelącznik pracuje w trybie dostrajania, ale urzadzenia wentylacyjne nie. W związku z tym dostrojenie jest niemożliwe. To naprzemienne błyskanie trwa przyez ok. 1 minute.
■ Obie diody LEDŚwieczna zielono przyez 1 sekunde: Strojenie zostano ukończone.
